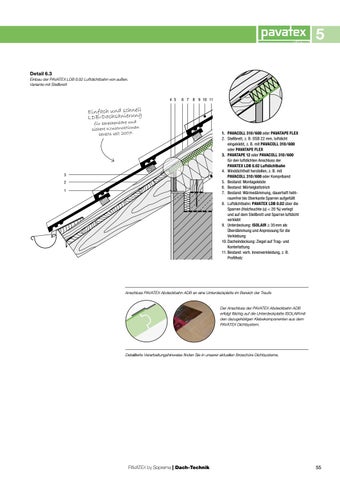

5 Detail 6.3 Einbau der PAVATEX LDB 0.02 Luftdichtbahn von außen. Variante mit Stellbrett
4 5
6 7
8 9 10 11
ll Einfach und schneng eru ni sa ch LDB-Da für berechenbare und sichere Konstruktionen bereits seit 2007.
3 2 1
1. PAVACOLL 310 / 600 oder PAVATAPE FLEX 2. Stellbrett, z. B. OSB 22 mm, luftdicht eingeklebt, z. B. mit PAVACOLL 310 / 600 oder PAVATAPE FLEX 3. PAVATAPE 12 oder PAVACOLL 310 / 600 für den luftdichten Anschluss der PAVATEX LDB 0.02 Luftdichtbahn 4. Winddichtheit herstellen, z. B. mit PAVACOLL 310 / 600 oder Kompriband 5. Bestand: Montageleiste 6. Bestand: Mörtelglattstrich 7. Bestand: Wärmedämmung, dauerhaft hohlraumfrei bis Oberkante Sparren aufgefüllt 8. Luftdichtbahn: PAVATEX LDB 0.02 über die Sparren (Holzfeuchte (u) < 20 %) verlegt und auf dem Stellbrett und Sparren luftdicht verklebt 9. Unterdeckung: ISOLAIR ≥ 35 mm als Überdämmung und Anpressung für die Verklebung 10. Dacheindeckung: Ziegel auf Trag- und Konterlattung 11. Bestand: vorh. Innenverkleidung, z. B. Profilholz
Anschluss PAVATEX Abdeckbahn ADB an eine Unterdeckplatte im Bereich der Traufe
Der Anschluss der PAVATEX Abdeckbahn ADB erfolgt flächig auf die Unterdeckplatte ISOLAIR mit den dazugehörigen Klebekomponenten aus dem PAVATEX Dichtsystem.
Detaillierte Verarbeitungshinweise finden Sie in unserer aktuellen Broschüre Dichtsysteme.
PAVATEX by Soprema | Dach-Technik
55
