Residenciales La Cruz (Panel de Control, Tierra Física y Supresor de Transientes) (1) (1)
BOMBEO AUTOMATIZADO DE CENTROAMÉRICA S.A.
REPORTE INSTALACION DE PANEL DE CONTROL, TIERRA FÍSICA Y SUPRESOR DE TRANSIENTES
10 octubre 2024
Señores Mantenimiento, Producción, Compras, Proyectos. Reciban un cordial saludo. Esperando que todas sus actividades sean de éxito.
A continuación, reporte de instalación de Panel de Control, instalación de Tierra Física y Supresor de Transientes, esperando sea de utilidad para su representada.
. Atentamente,
Centro de servicios BACSA 22135353
info@bacsa.com.gt
BOMBEO AUTOMATIZADO DE CENTROAMÉRICA S.A.
REPORTE INSTALACION DE PANEL DE CONTROL, TIERRA FÍSICA Y SUPRESOR DE TRANSIENTES
FICHA TÉCNICA DEL PROYECTO
DATOS DEL TRABAJO REALIZADO
Fecha de Inicio
Cliente
Ubicación
Asesor
14/08/2024
Fecha de finalización 17/09/2024
Residenciales La Cruz Nombre
Santa Catarina Pinula
Contacto
Daniel Wilhelm Instalador
Residenciales La Cruz
Juan Miguel Monterroso
Juan Carlos Simon DATOS DE LOS EQUIPOS
Instalación de Panel de Control, 3 VDF marca Shilhin
Tierra Física Total Ground
Supresor de Transientes Citel M50
DATOS DE LOS AVANCES
Trabajo realizado:
- Se realiza suministro e instalación de Panel de Control con 3 VDF, dos de 5 HP, uno de 2 HP, para sistema de bombeo centrífugo con presión constante.
- Suministro e instalación de Tanque Hidroneumático
- Suministro e instalación de Tierra Física Total Ground TG-45 AB
- Suministro e instalación de Supresor de Transientes Citel M50
Conclusiones: Se realiza instalación de panel de control, con 3 variadores de frecuencia integrando las bombas centrifugas con funcionamiento de presión constante y alternancia de bomba. El día 08 de septiembre, se presentó un evento de baja tensión ocasionando que los variadores de frecuencia protegieran los equipos, apagando el sistema de bombeo. Debido al tiempo del evento de baja tensión los variadores de frecuencia cumpliendo su función de protección, no permite que encienda el equipo de bombeo, y entran en falla. Se realiza visita de parte de supervisión del departamento técnico, realizando el cambio de 1 bomba a arranque directo, para el pronto restablecimiento del suministro de agua. En virtud de brindar una solución definitiva se realiza el análisis de voltaje durante 4 días. De acuerdo con el reporte del analizador de voltaje, se determina que es necesario realizar instalación del protector de fases y contactor, el cual evitara que el variador de frecuencia entre en falla debido a los constantes eventos de baja tensión que se presentan en el área.
Se realiza conexión del supresor de transcientes, se instala la tierra física y se realizan mediciones de está dando una lectura de 8.4 ohmios
BOMBEO AUTOMATIZADO DE CENTROAMÉRICA S.A.
REPORTE INSTALACION DE PANEL DE CONTROL, TIERRA FÍSICA Y
SUPRESOR DE TRANSIENTES
INSTALACION DE PANEL DE CONTROL
Panel Anterior Panel con arranque directo
Panel Nuevo

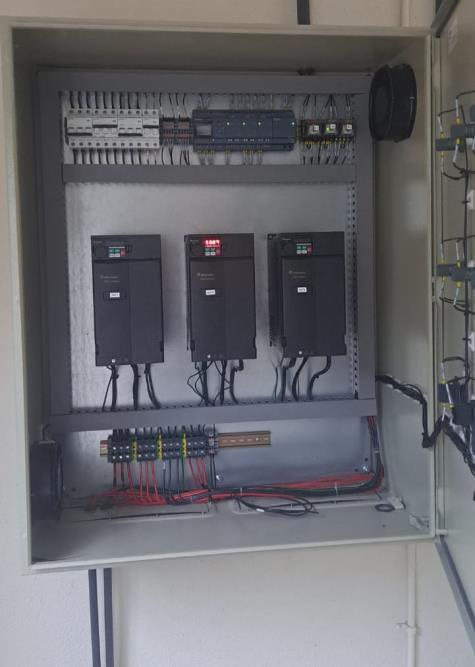

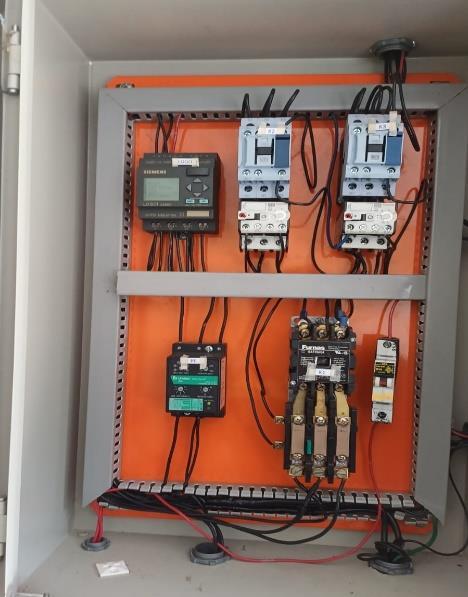

Panel d Control con 3 Variadores de Frecuencia marca Shilhin, 2 VDF´s de 5 HP y 1 VDF de 2 HP, con alternado de bombas
BOMBEO AUTOMATIZADO DE CENTROAMÉRICA S.A.
REPORTE INSTALACION DE PANEL DE CONTROL, TIERRA FÍSICA Y
SUPRESOR DE TRANSIENTES
Tanque Hidroneumático
Tanque Hidroneumático Pro Fort de 35 GLS
Tierra Física

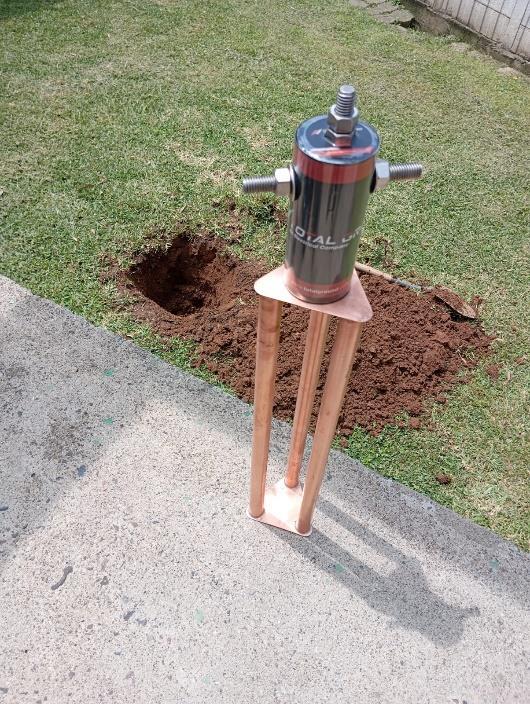

Tierra Físca Total Ground TG-45 AB
BOMBEO AUTOMATIZADO DE CENTROAMÉRICA S.A.
REPORTE INSTALACION DE PANEL DE CONTROL, TIERRA FÍSICA Y SUPRESOR DE TRANSIENTES
Tierra Física

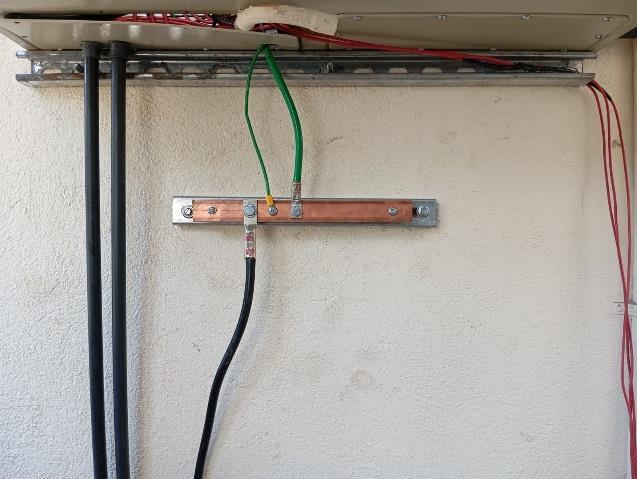

Barra de cobre, para aterrizar panel de control
Tierra Física

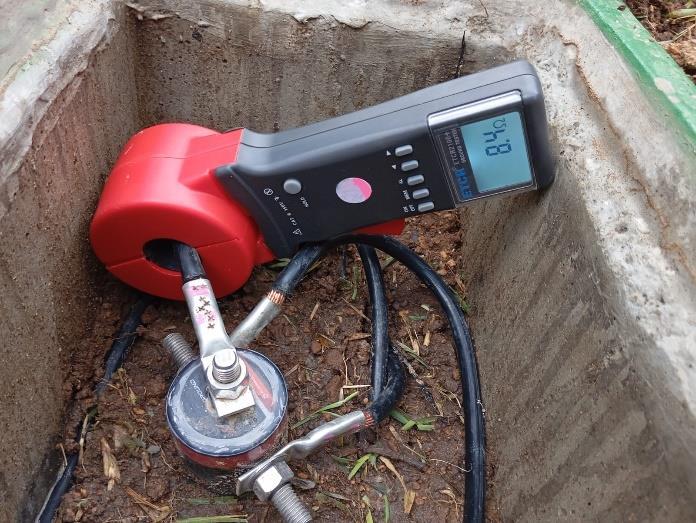

Medición de Tierra Física, con lectura de 8.4Ω
BOMBEO AUTOMATIZADO DE CENTROAMÉRICA S.A.
REPORTE INSTALACION DE PANEL DE CONTROL, TIERRA FÍSICA Y
SUPRESOR DE TRANSIENTES
Tierra Física

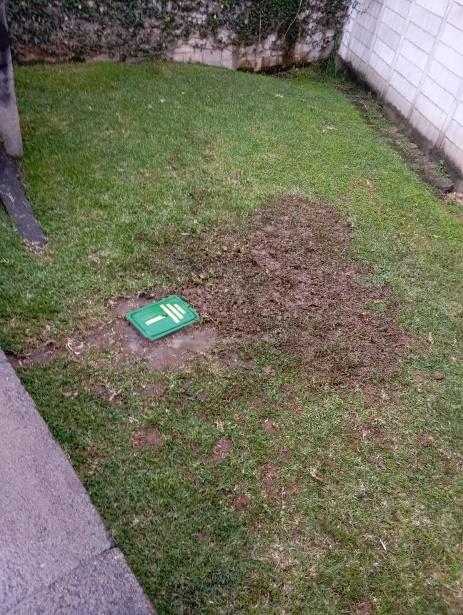

Caja de registro, identificando tierra física
Supresor de Transcientes

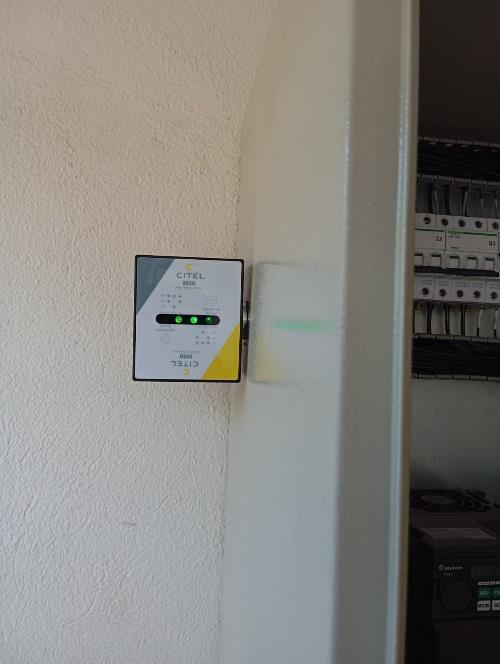

Supresor de transcientes citel M50
BOMBEO AUTOMATIZADO DE CENTROAMÉRICA S.A.
REPORTE INSTALACION DE PANEL DE CONTROL, TIERRA FÍSICA Y SUPRESOR DE TRANSIENTES

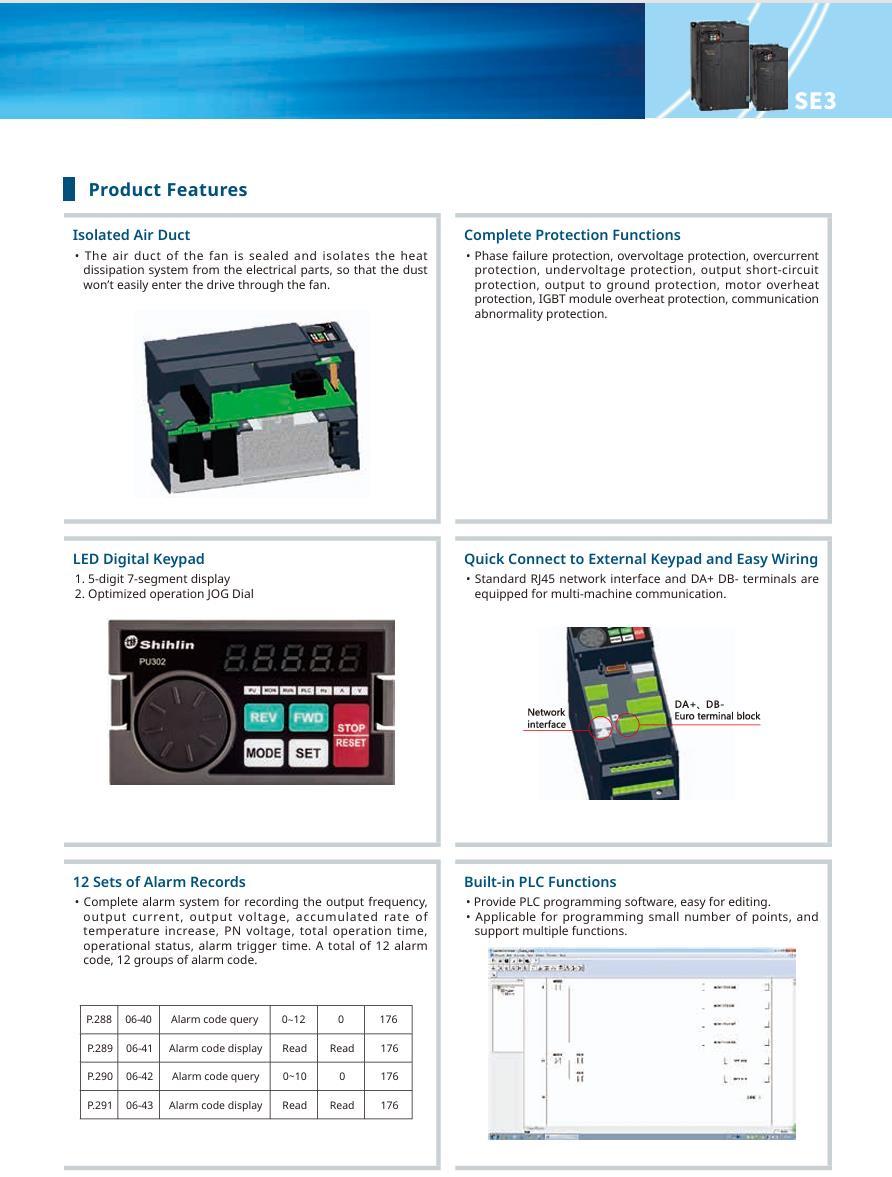

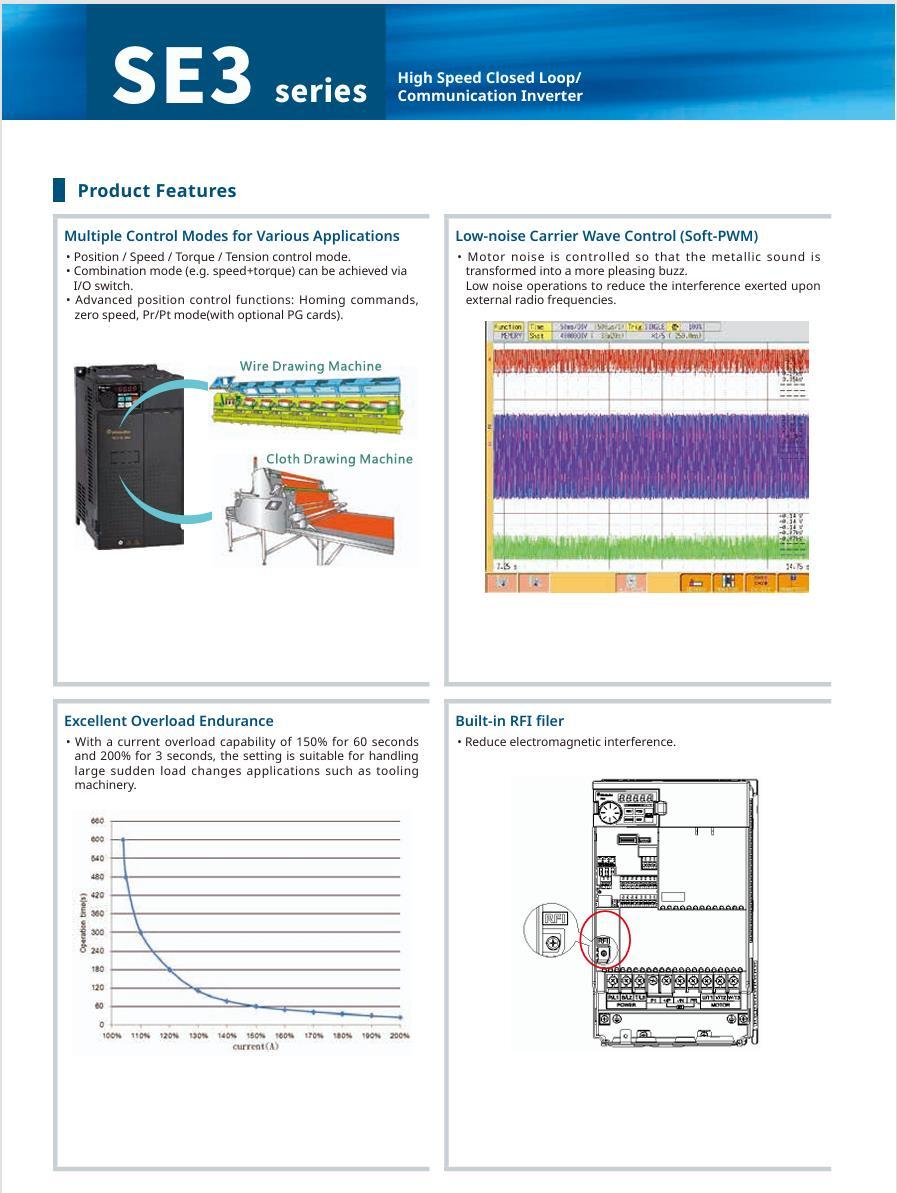

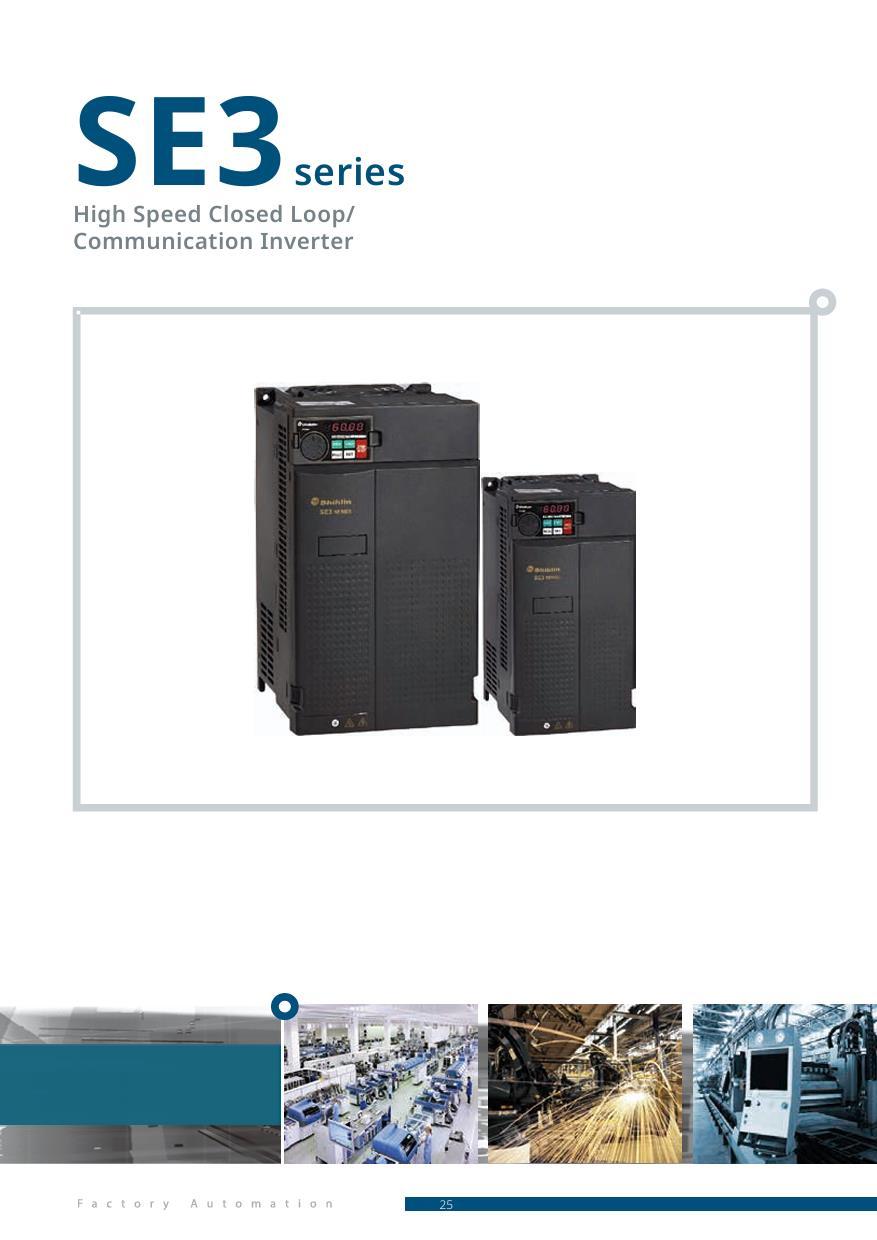

FICHA TECNICA VARIADOR DE FRECUENCIA
BOMBEO AUTOMATIZADO DE CENTROAMÉRICA S.A.
REPORTE INSTALACION DE PANEL DE CONTROL, TIERRA FÍSICA Y
SUPRESOR DE TRANSIENTES
BOMBEO
REPORTE INSTALACION DE PANEL DE CONTROL, TIERRA FÍSICA Y
SUPRESOR DE TRANSIENTES
BOMBEO AUTOMATIZADO DE CENTROAMÉRICA S.A.
REPORTE INSTALACION DE PANEL DE CONTROL, TIERRA FÍSICA Y
SUPRESOR DE TRANSIENTES
REPORTE INSTALACION DE PANEL DE CONTROL, TIERRA FÍSICA Y
SUPRESOR DE TRANSIENTES

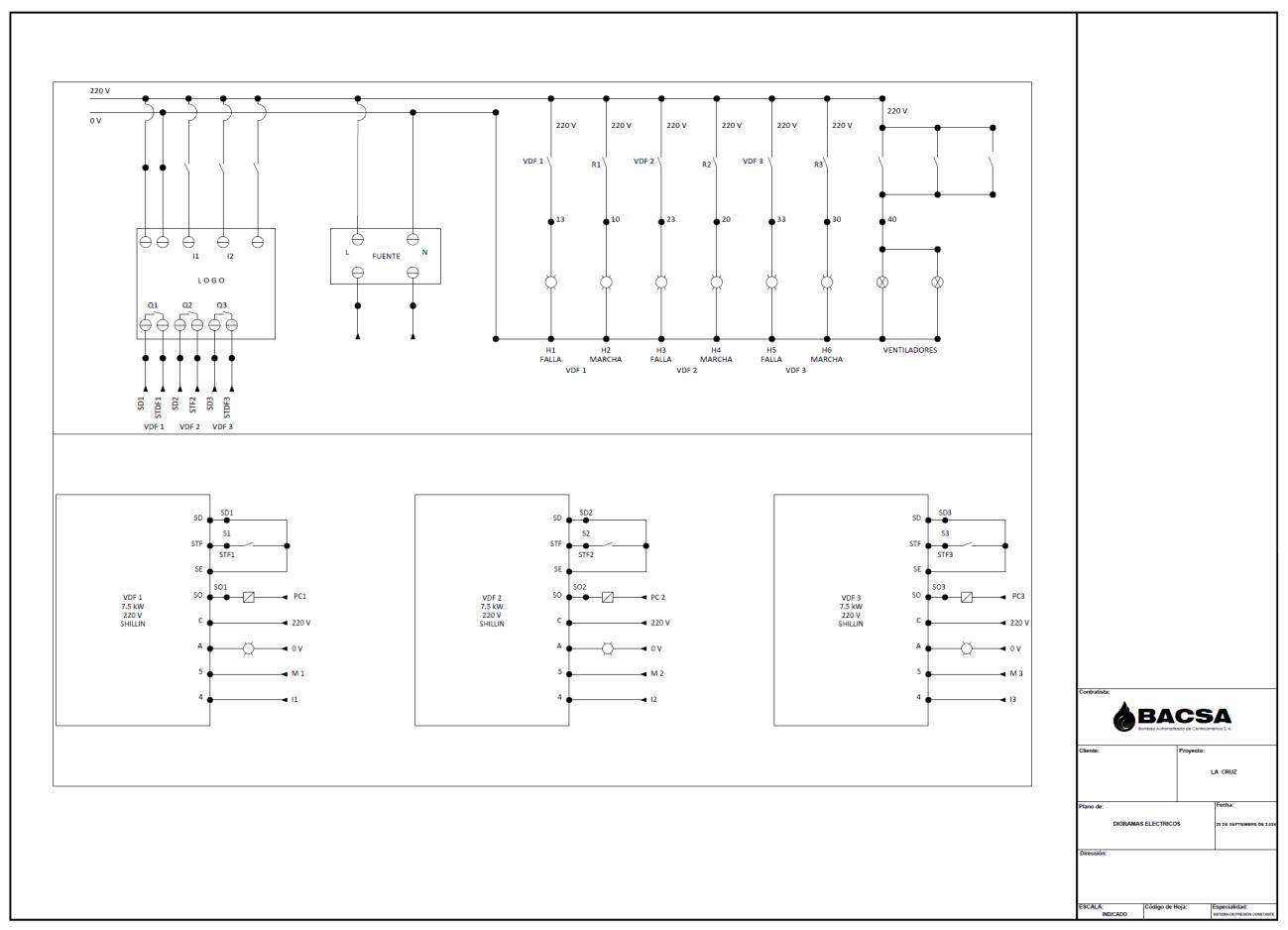

Diagrama Eléctrico Panel de Control
BOMBEO
REPORTE INSTALACION DE PANEL DE CONTROL, TIERRA FÍSICA Y SUPRESOR DE TRANSIENTES

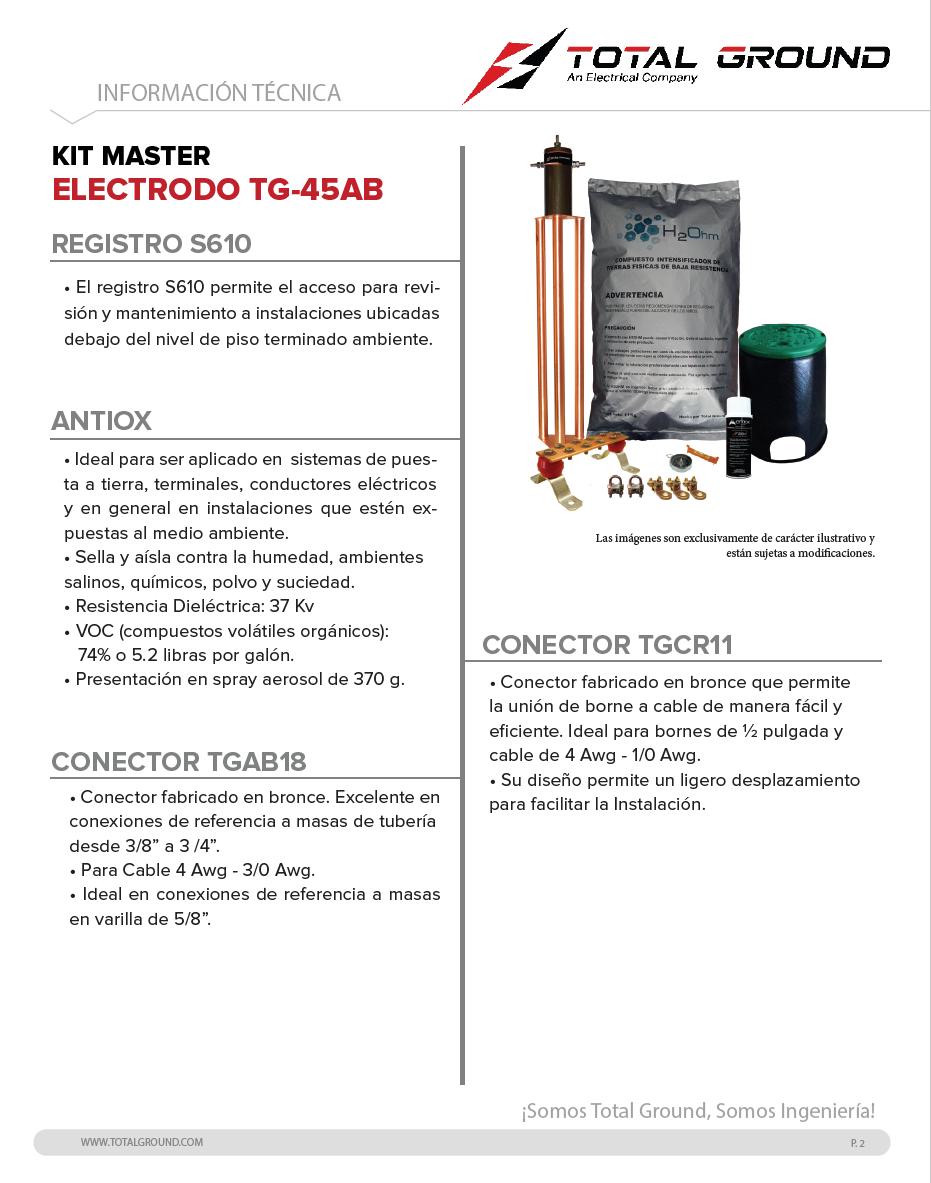

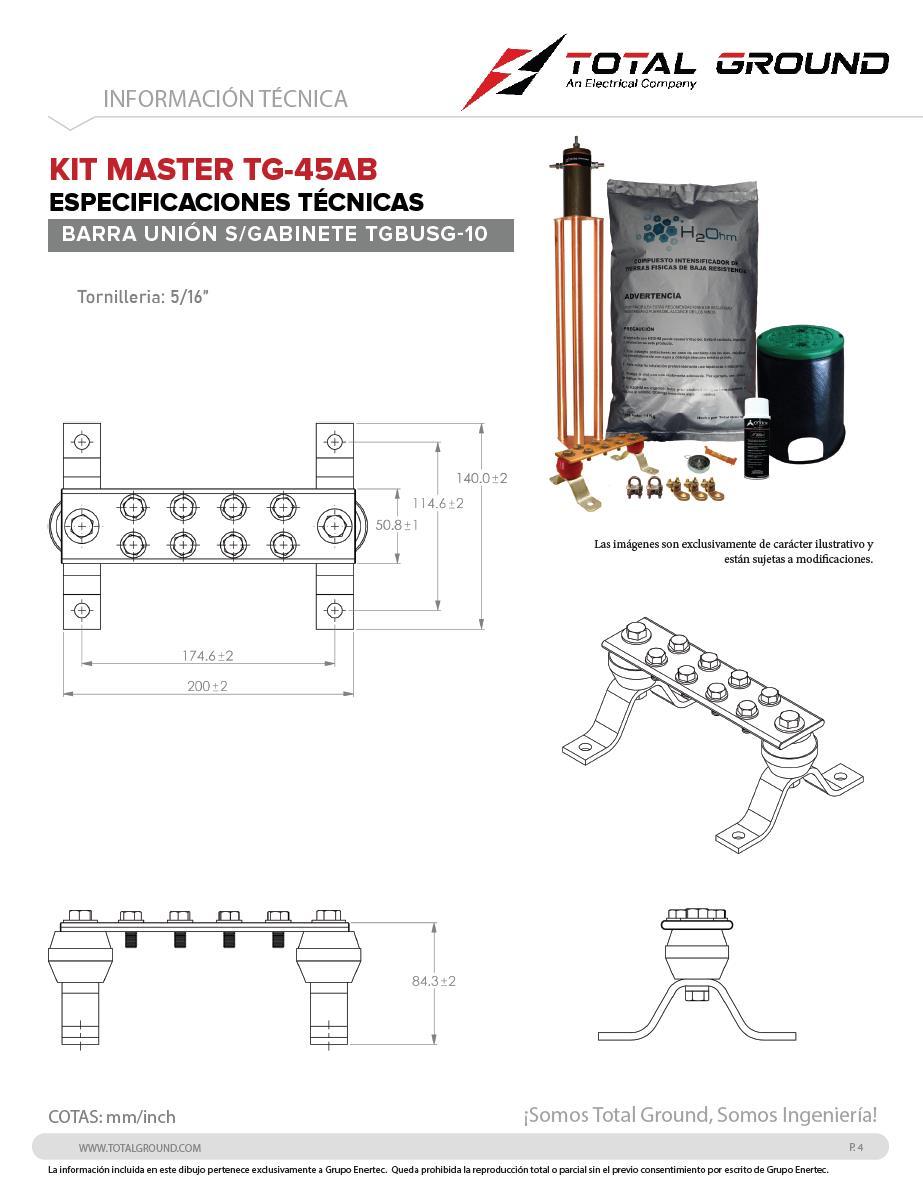

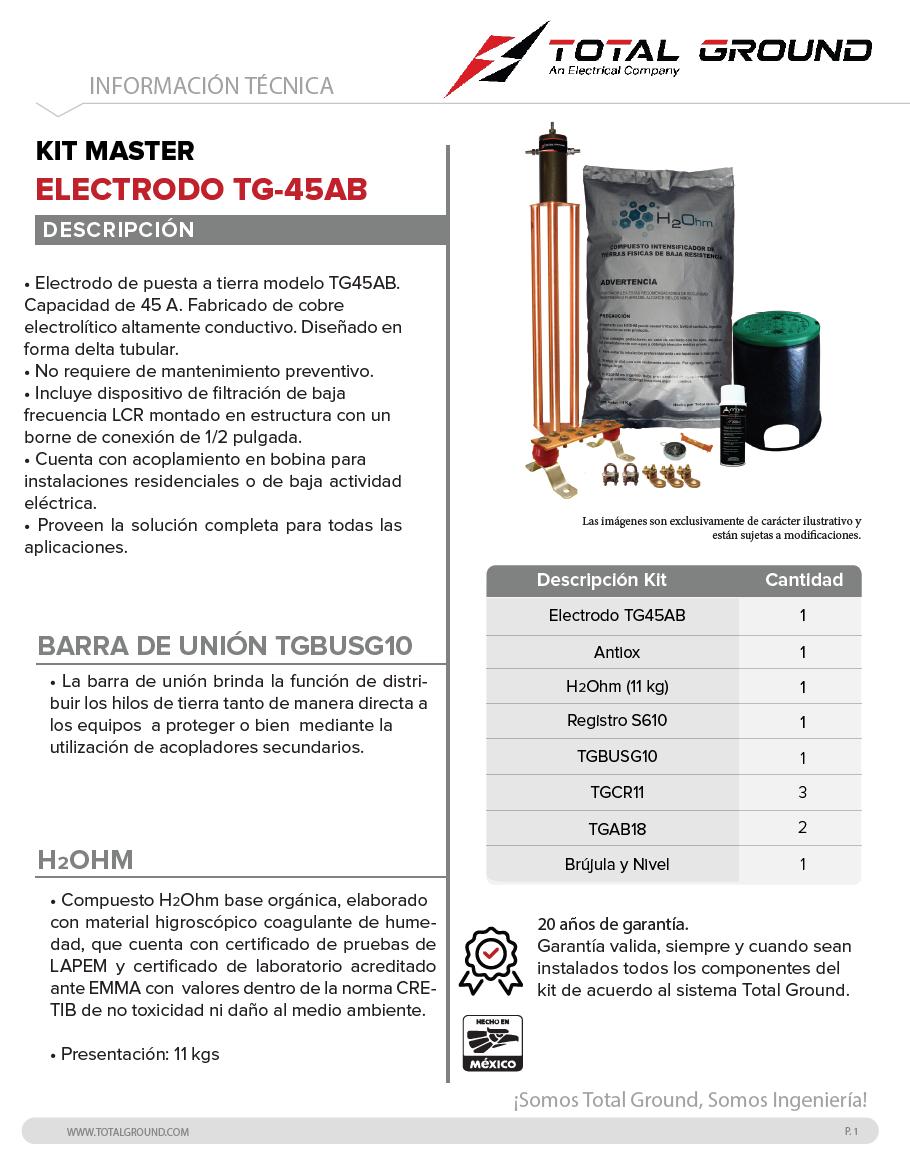

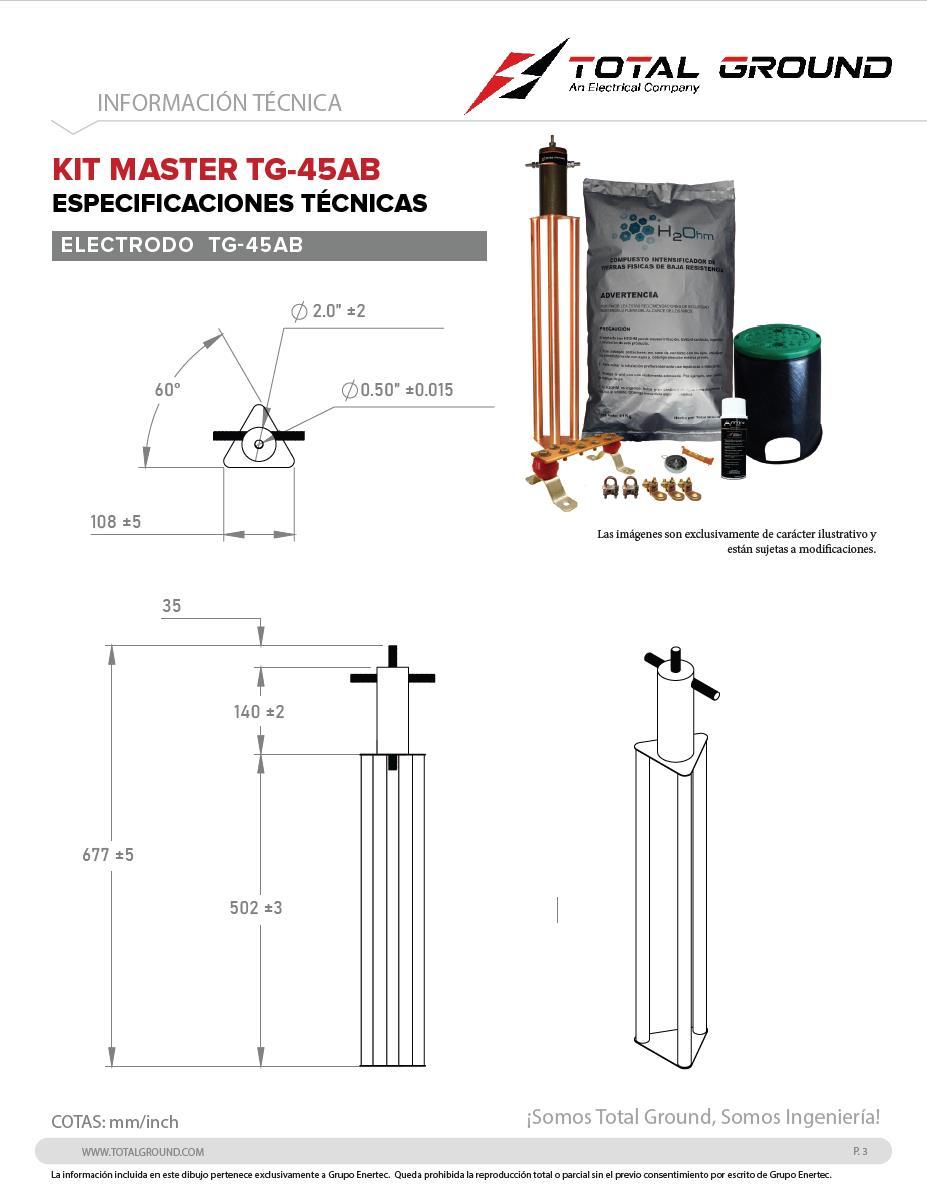

FICHA TECNICA DE TIERRA FISICA TOTAL GROUND TG-45 AB
BOMBEO AUTOMATIZADO DE CENTROAMÉRICA S.A.
REPORTE INSTALACION DE PANEL DE CONTROL, TIERRA FÍSICA Y SUPRESOR DE TRANSIENTES
BOMBEO AUTOMATIZADO DE CENTROAMÉRICA S.A.
REPORTE INSTALACION DE PANEL DE CONTROL, TIERRA FÍSICA Y SUPRESOR DE TRANSIENTES
BOMBEO AUTOMATIZADO DE CENTROAMÉRICA S.A.
REPORTE INSTALACION DE PANEL DE CONTROL, TIERRA FÍSICA Y SUPRESOR DE TRANSIENTES
BOMBEO AUTOMATIZADO DE CENTROAMÉRICA S.A.
REPORTE INSTALACION DE PANEL DE CONTROL, TIERRA FÍSICA Y SUPRESOR DE TRANSIENTES
FICHA

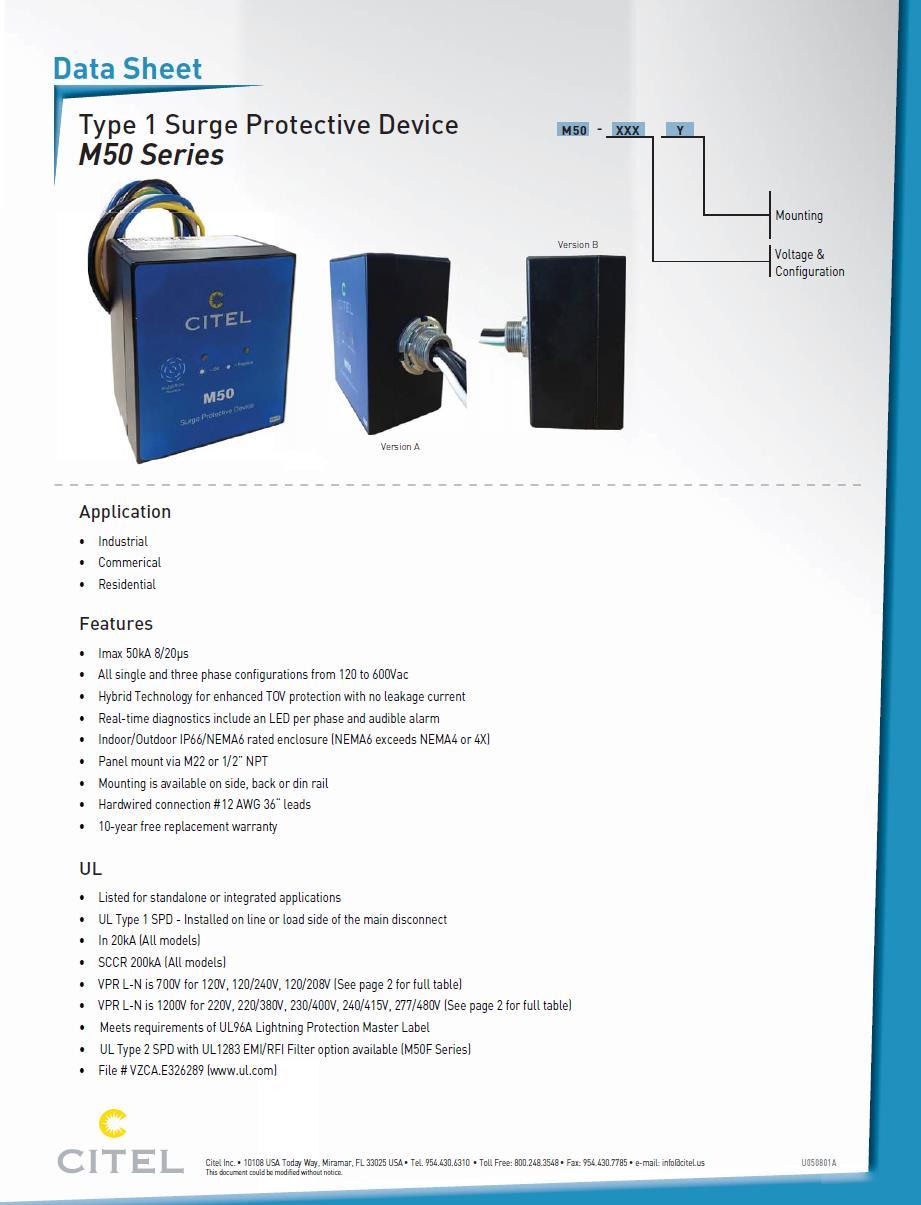

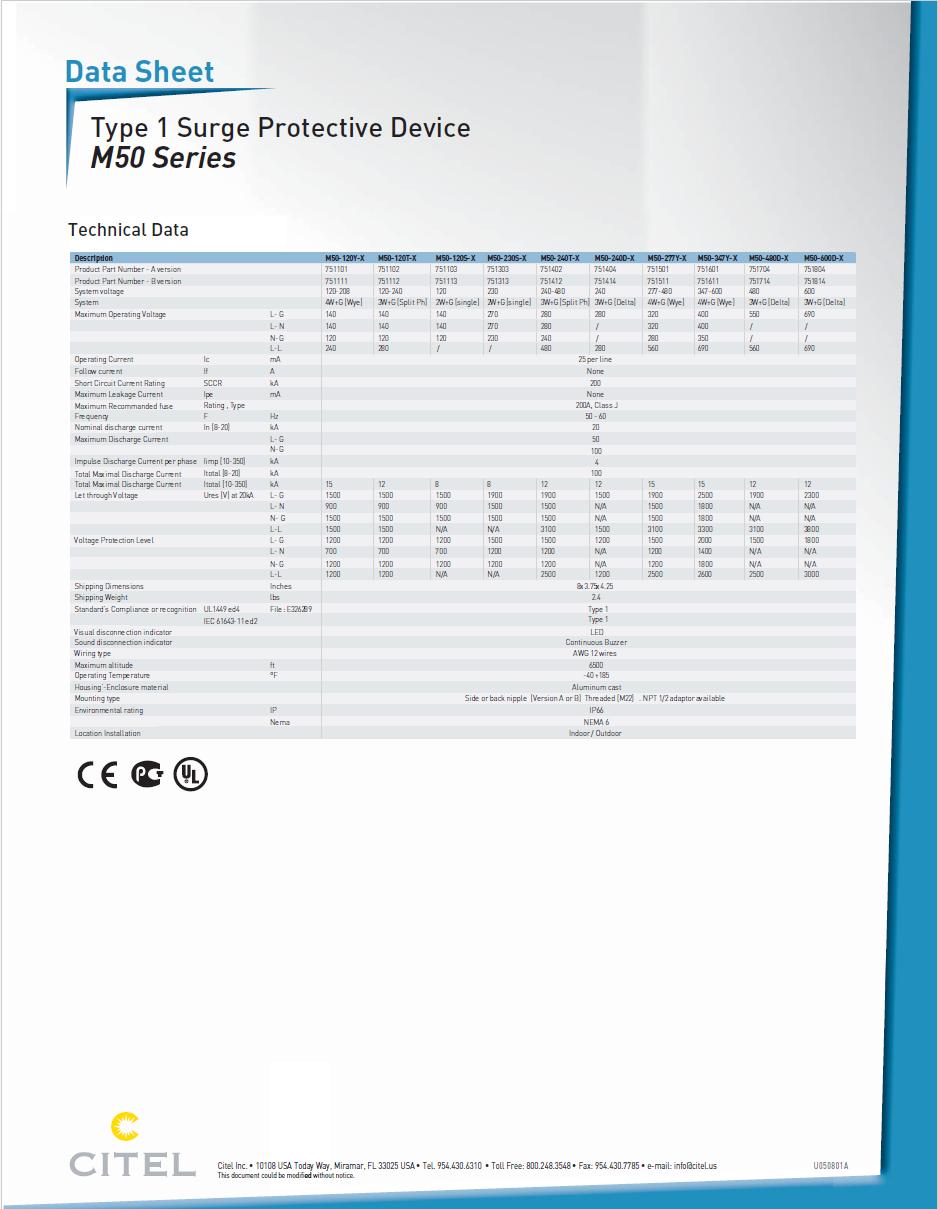

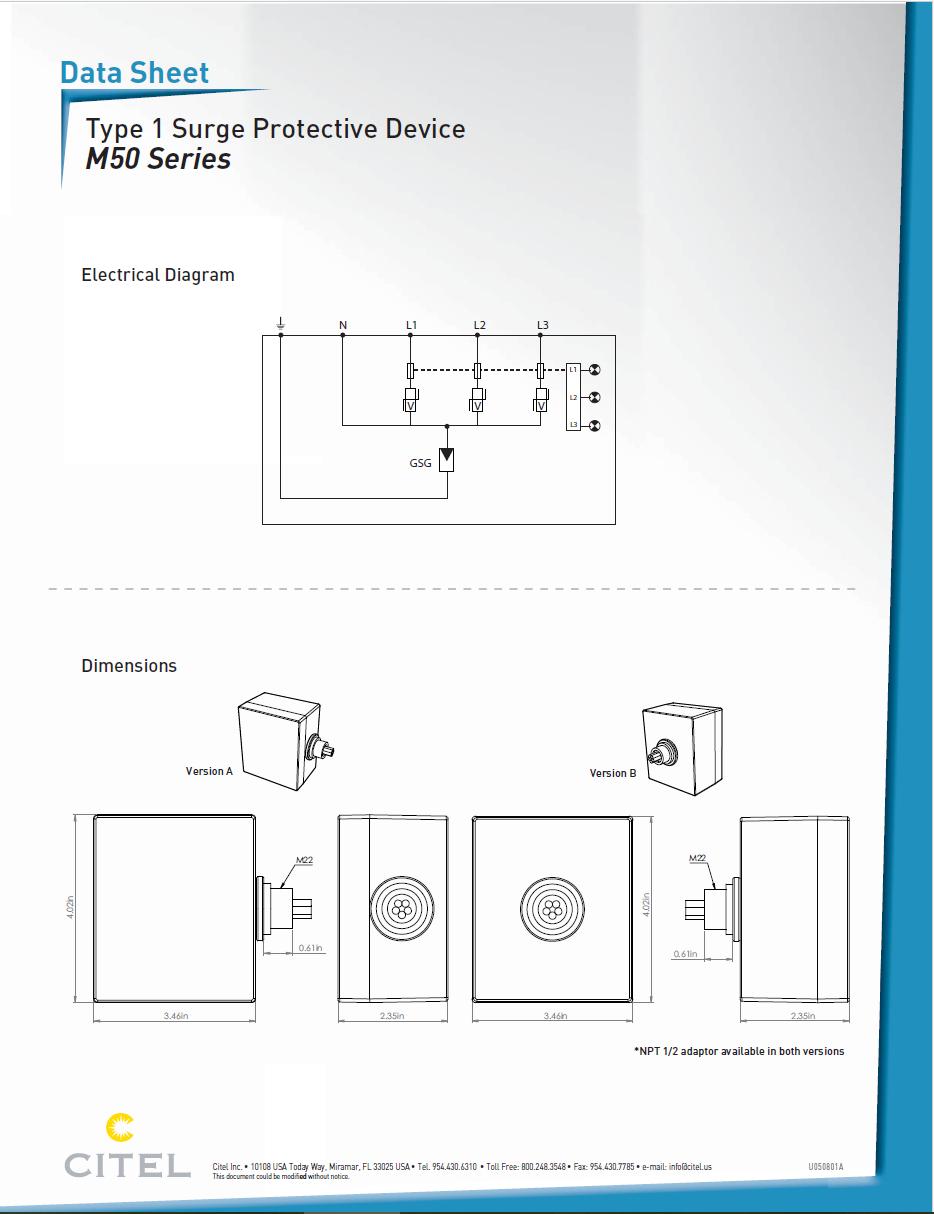

TECNICA DE SUPRESOR DE TRANSCIENTES
