ĐượcsángtạobởikiếntrúcsưnổitiếngthếgiớihiệnnayZaha

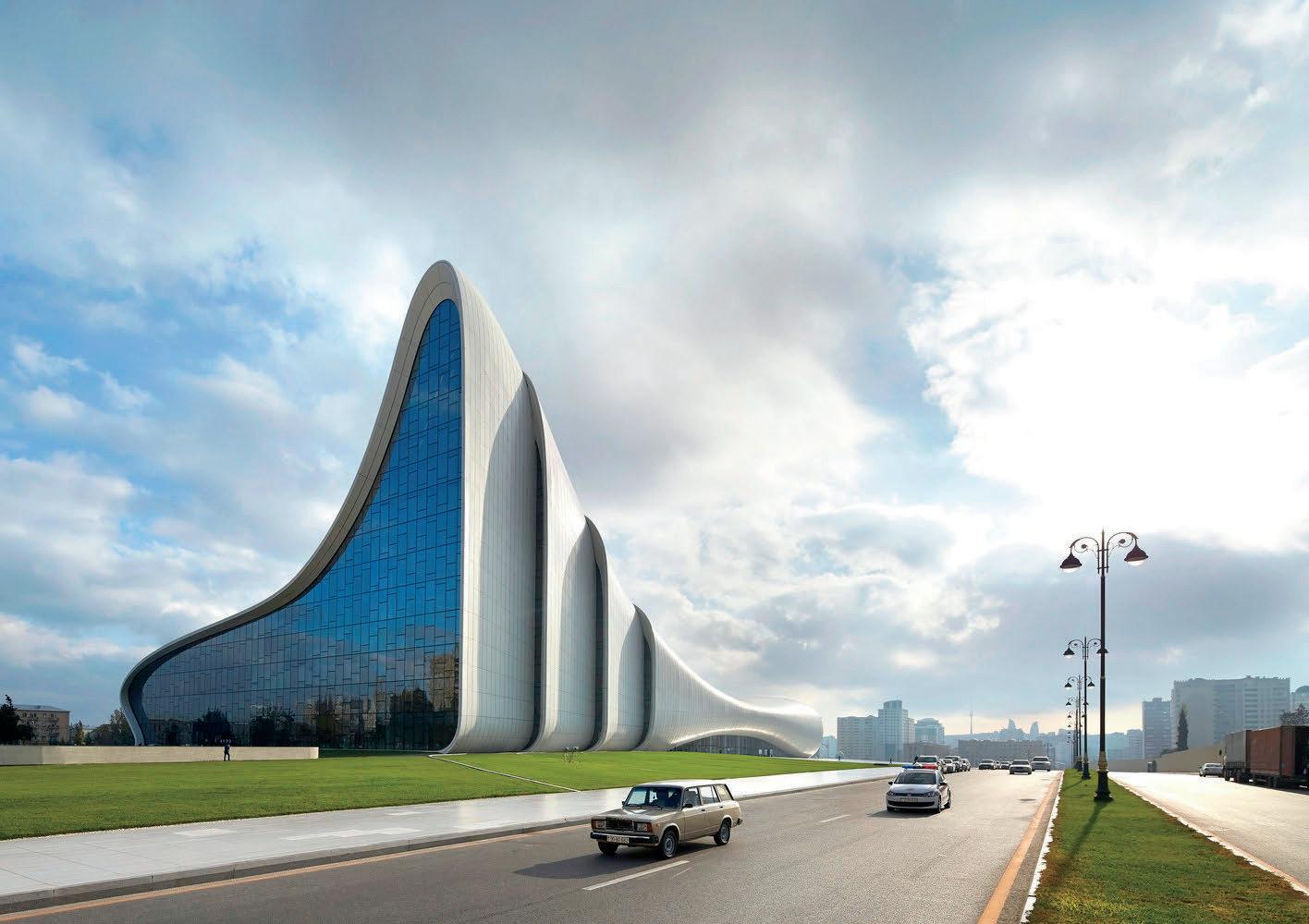

Hadid – chủ nhân giải thưởng Pritzker năm 2004, công trình HeydarAliyevđượcđánhgiárấtcaovớivaitròtrungtâmvăn hóa của Baku, Azerbaijan. Được thiết kế để vinh danh vị tổng thống của Azerbaijan, công trình này được gọi theo tên của TổngthốngIlhamAliyev.
Côngtrìnhđượcxâydựnghòahợpvớicảnhquanxungquanh vớithiếtkếnhưnhữngconsóngtỏaratừtòanhàchính,đồng thời có tác dụng hình thành và sắp xếp dòng lưu thông du khách tới trung tâm văn hóa – nơi tổ chức các hoạt động ngoàitrời,biểudiễn.
Trungtâmvănhóalàmộttòanhàđadụngbaogồm:thưviện, bảotàng,phònghọp,hộitrường,cácphòngtriểnlãmnhỏvà khu ẩm thực. Tất cả được bố trí trên tổng mặt bằng diện tích 90,071m2.Côngtrìnhđượchoànthànhvàmởcửavàotháng 9năm2013
Bảo tàng với mặt tiền bằng kính xen kẽ bởi các họa tiết điêukhắc.Nộithấtliênkếtvàtiếpnốicảnhquanquamặt tiềnbằngkínhchìmtrongánhđèntựnhiên.
Hội trường gồm 3 khán phòng với kích thước khác nhau, kết nối trực tiếp với tòa nhà. Cửa chính cách âm có tác dụngngăncảnâmthanhtớibảotàngvàthưviện.
Trung tâm văn hóa Heydar Aliyev được thiết kế mềm mại như một dạng chất lỏng, nổi lên bằng các nếp gấp địa hìnhtựnhiêncủacảnhquanvàbaobọctừngchứcnăng củatrungtâm.Tấtcảcácchứcnăngcủatrungtâm,cùng vớilốivào,đượcthểhiệnbằngcácnếpgấptrongmộtbề mặt liên tục duy nhất. Hình thức thể hiện giống một loại chấtlỏngnàytạosựliênkếtcáckhônggianvănhóakhác nhau, đồng thời, cũng tạo cho mỗi yếu tố của trung tâm bảnsắcvàsựriêngbiệt.
Công trình được xây dựng hòa hợp với cảnh quan xung quanh với thiết kế như những con sóng tỏa ra từ tòa nhà chính, đồng thời có tác dụng hình thành và sắp xếp dòng lưu thông du khách tới trung tâm văn hóa – nơi tổ chức cáchoạtđộngngoàitrời,biểudiễn
Hệ thống Kết cấu tòa nhà là Hệ thống kết hợp bao gồm hai hệ thống chính phối hợp với nhau: Kết cấu bê tông với một khớp chuyển động duy nhấtkếthợpvớihệthốngKhungkhônggian.
Xây các bức tường chịu lực làm vách ngăn giúp phân tách các không gian chínhvàđểhỗtrợkhungkhônggian.
Dùng để thi công phần móng của tòa nhà
Tòa nhà phải được gia cố bằng các cọc bê tông khổng lồ, dài 457m chôn dướiđất,đểchịuđượcđộngđấtmạnh tới7,0độrichtertạiBaku.
Cho phép xây dựng cấu trúc dạng tự dođồngthờitiếtkiệmđángkểthờigian thicông
Kếtcấu:Thép
Vậtliệuốpmái:
Bêtônggiacốsợithủytinh(GFRC) Polyestergiacốsợithủytinh(GFRP)
Hệ thống kết cấu được sử dụng là kết cấukhungkhônggiancongkép(vớihệ máiphủmỏng1lớp)
kếtcấubêtôngcốtthép Hệdànkhônggian
Cácthanhđanđượcnốivớinhaubằng đầunốiMERO,baogồmmộtnútcầulà théprènépnónghìnhcầuvớicácmặt phẳngvàlỗtaro.
Các bộ phận là các phần rỗng hình trònvớicácchitiếtrènbằngthéphình nónđượchànởcácđầuđểchứacác bulôngkếtnối
Tínhtảitrọnggiótheocôngthức:
F=A*P*Cd
(vớiFlàtảitrọnggió,Alàdiệntíchtiếpxúcvớihướnggió,Plàápsuất,Cdlàhệsố)
Diệntíchbềmặttrongcủalớpvỏlà22.000métvuông,cáckĩsưướctính1/6diệntíchbềmặtsẽ tiếpxúcvớihướnggió vìvậyAbằng36667m2;P=000256V^2 viếttắtcủatốcđộgiócụcbộvà consốnàylà14dặm/giờ
Vìvậy,cóđượcP=2,44kg/m2
Đốivớinềnbằngphẳng Cdlà14 VậytínhđượcF=372kN
XácđịnhsơđồMomentchịutảitrọnggió
Xácđịnhsơđồmặtcắtchịutảitrọnggió
Đốivớitảitrọngđứng,côngtrìnhđãsửdụng121000m3bêtôngcốtthép,194000tấn(Mỹ)ván khuônvà19.000tấn(Mỹ)thépkhuôn.
Mậtđộcủabêtôngcốtthéplà2400kg/m3,vìvậycóthểsửdụng2400nhânvới121000đểcó đượctrọnglượngcủabêtôngcốtthépvàconsốlà290400000kg
Vì1tấn(Mỹ)=907,2kgvàcôngtrìnhđãsửdụngcụthể194.000tấn(Mỹ)vánkhuônvà19.000tấn (Mỹ)thépkhuôn Saukhichuyểnđổiđạilượng trọnglượngvánkhuônlà175996800kg trongkhi trọnglượngthépkhuônlà17236800kg
Cộngbasốnàylạivớinhautađượctổngtrọnglượnglà483.633.600kghay4739609.28kN
Tổng diện tích sàn là 101801 m2 vì vậy sử dụng 473960928 chia cho 101801 để có được 4656 kN/m2
XácđịnhsơđồMomentchịutảitrọngđứng
Xácđịnhsơđồmặtcắtchịutảitrọngđứng
CấutrúcchínhcủaTrungtâmVănhóaHeydarAliyevlàsựkếthợpcủabêtôngcốtthép,kếtcấu khungthép,dầmvàsàncomposite.Khungkhônggianbaogồmmộthệthốngốngvànútthép đặcbiệt(mộtsảnphẩmcủaMERO-TSKInternational)
Biệnphápthicôngcầnđảmbảoduytrìsựvũngchắc củahệkhungvàmứcchịulựctốtbằng cách kéo dài lõi thép của dầm bê tông, cố định các cấu kiện thép thẳng vào hệ giàn và cuối cùng,liênkếtkhungkhônggianvớidầm.
Nhưhìnhminhhọa,khungkhônggiansẽchịumômenuốnlớn Đểgiảiquyếtvấnđềnàyvàđảm bảosựổnđịnhcủakếtcấu,kỹsưkếtcấusẽlàmdàylướikhônggianởđây,từcácphầnkhác củamộtlớpthànhnhiềulớp,đểcungcấpkhảnăngchốnguốnthíchhợp

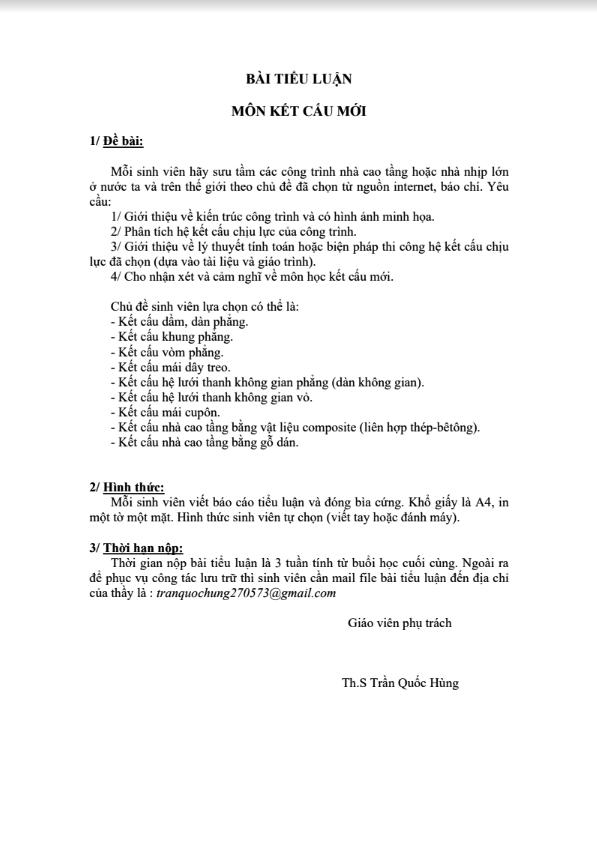

Sau khi quyết định lựa chọn học chuyên đề này, và được sự giảng dạytườngtậntừThSTrầnQuốcHùng,bảnthânsinhviênđãđúckết đượcnhiềukiếnthứcthựctiễnvàsựthônghiểutươngđốivềlĩnhvực kếtcấunóiriêngvàxâydựngnóichung Cùngvớiviệcđượctrảiqua bài tiểu luận cuối kì, các kiến thức thầy truyền đạt nay được ứng dụng lại ở góc độ tìm hiểu và học tập đã cho em có thêm cơ hội được trau dồi, ôn lại và cọ xát với nó thông qua tìm hiểu, học hỏi từ các công trình thực tế Vì chỉ từ loại hình kết cấu này thôi, đã cho thấy tầm quan trọng của môn học, qua đó đòi hỏi sự đồng bộ cao về không chỉ kiến thức thiết kế tạo hình mà với cả kiến thức về giải pháp kết cấu, giải pháp thi công Có như vậy mới khẳng định được chất xám và khả năng hành nghề hiệu quả của bản thân các Kiến trúcsưvàKĩsư
Và bản thân sinh viên xin cảm ơn ThS Trần Quốc Hùng rất nhiều về nhữngtâmhuyếtvàkiếnthứcthầyđãmanglại,đượchọchỏitừmôn họcnàylàmộtcơhộilớnđểbồiđắpnhiềukiếnthứcbổích,giúpích choconđườnghànhnghềtrongtươnglai
