Konstruktive Analyse
Adresse
Rain 25, 3063 Ittingen, CH
Baujahr 2020
Größe
Geschossfläche I floor space: 914 m2
Außengeschossfläche Terrassen I exterior floor space: 363 m2
Gesamtkosten
4,95 Mio. CHF inkl. MwSt.
Bauherr
Gemeinde Ittingen
Architekten
Büro B Architekten AG, Bern
Softwares ArchiCAD Illustrator Rhino
Kinderparadies aus Holz | 4-fach-Kindergarten Rain Ittigen, CH | Büro B Architekten AG, Bern
Der Vierfach-Kindergarten aus Holz befindet sich im Herzen von Ittigen, einer kleinen Gemeinde, nordöstlich von Bern. Die Gemeinde zählt 11.595 Einwohner (Stand 31.12.2022) und besteht hauptsächlich aus Wohngebieten, aber auch einem kleinen, außerhalb-gelegenen Industriegebiet im Westen. Aufgrund des großen Wohnangebots hat die Gemeinde einen hohen Bedarf an Kindergärten. Nähe des Bahnhofs gibt es außerdem zwei zentrale Einkaufszentren.
Von dort aus gibt es eine gute Anbindung an den ÖPNV und man kann in wenigen Haltestellen den Vierfach-Kindergarten aus Holz erreichen.
Die Gemeinde ist sowohl mit Zug als auch mit PKW gut erreichbar, was jedoch das Lärmaufkommen in dem sonst ruhigen und idyllischen Ort vermehrt.
Architektonisches Konzept

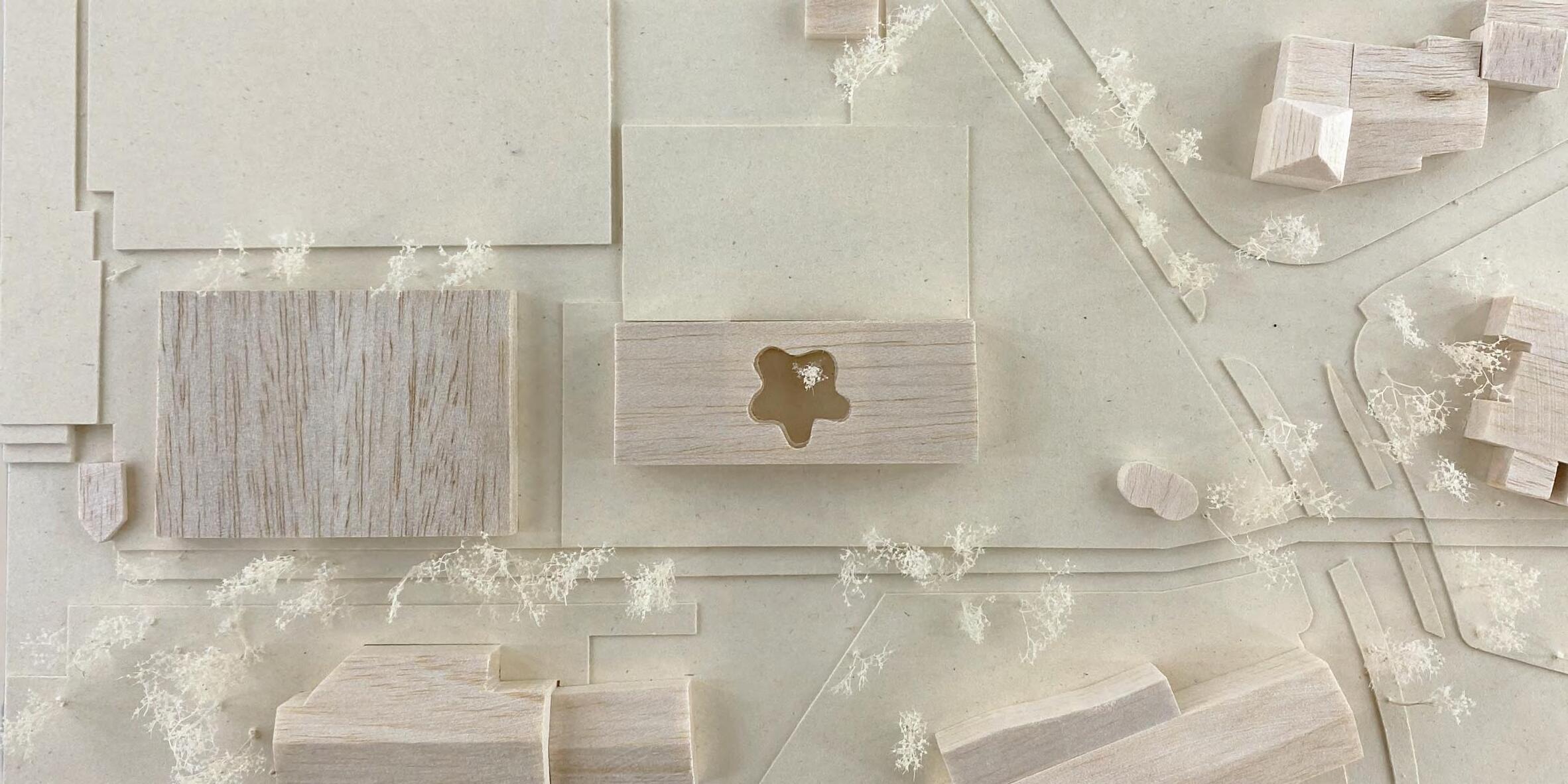

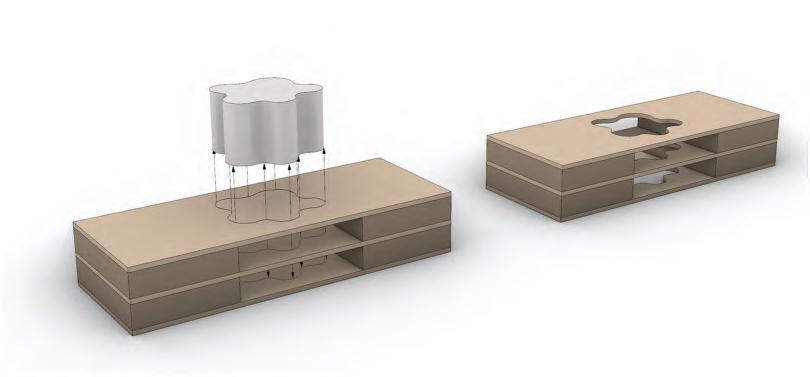

Das Gebäude besteht aus zwei zweigeschossigen Pavillons in dessen Mitte eine freiförmige Subtraktion einen interessanten und geschützten Innenhof erzeugt. Die geschwungene Form bricht die Strenge des geometrischen Grundkörpers, dessen vertikale Holzlamellen das Gebäude als Einheit erlebbar machen. Sie erzeugen ein Gleichgewicht aus Intimsphäre und Blickbezügen und ermöglichen, je Jahreszeit, eine unterschiedliche, angenehme Atmosphäre.
Es gibt vier Kindergarteneinheiten, die durch den gemeinschaftlichen Innenhof und Terrassen verbunden werden. Der Kindergarten umfasst Orte des Tobens, der Kommunikation, aber auch des Rückzugs. So können die verschiedenen Bedürfnisse der Kinder abgedeckt werden. Das Motto war: „kindgerecht, aber nicht kindlich“.
Die reine Holzkonstruktion wurde in Holzständerbauweise aus vorgefertigten Bauteilen errichtet. Geschossdecken und Dach bestehen aus Hohlkastenelementen. Die gestaltprägenden flächenartig gruppierten Holzlamellen sind Teil des Stützwerkes.
Verortung
Beschreibung
Der Vierfach-Kindergarten aus Holz befindet sich im Herzen von Ittigen, einer kleinen Gemeinde, nordöstlich von Bern. Die Gemeinde zählt 11.595 Einwohner (Stand 31.12.2022) und besteht hauptsächlich aus Wohngebieten, aber auch einem kleinen, außerhalb-gelegenen Industriegebiet im Westen. Aufgrund des großen Wohnangebots hat die Gemeinde einen hohen Bedarf an Kindergärten. Nähe des Bahnhofs gibt es außerdem zwei zentrale Einkaufszentren.
Von dort aus gibt es eine gute Anbindung an den ÖPNV und man kann in wenigen Haltestellen den Vierfach-Kindergarten aus Holz erreichen.
Die Gemeinde ist sowohl mit Zug als auch mit PKW gut erreichbar, was jedoch das Lärmaufkommen in dem sonst ruhigen und idyllischen Ort vermehrt.

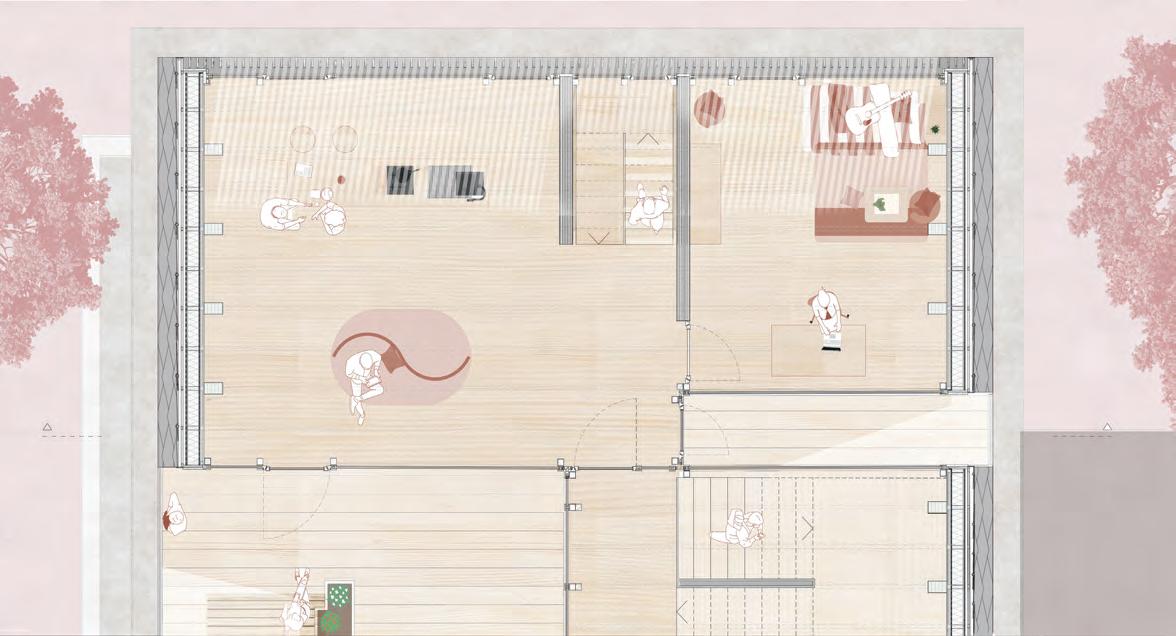

1 Überdachter Außenbereich
2 Hauptraum
5 Material
4 Windfang
5 WC
6 Garderobe
7 Gruppenraum
8 DaZ, Deutsch als Zweitsprache
9 WC Kinder
10 Technik
1 Überdachter Außenbereich
2 Hauptraum
3 Material
4 Windfang
5 WC
6 Garderobe
7 Gruppenraum
8 DaZ, Deutsch als Zweitsprache
9 WC Kinder
10 Technik

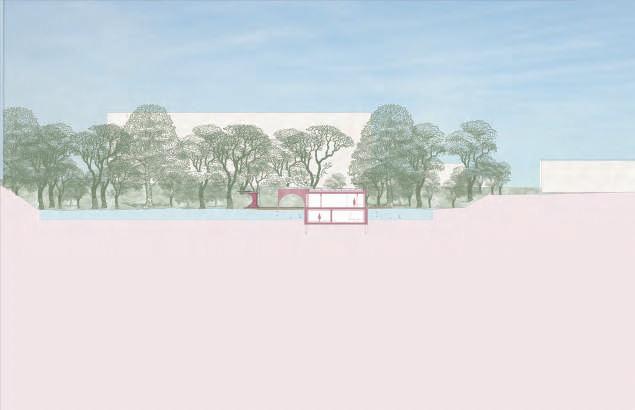

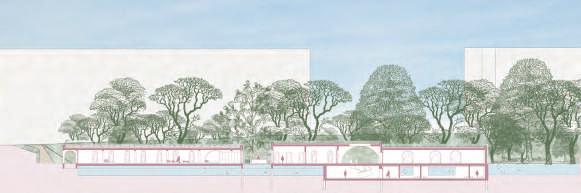

Schnitt BB | 1:200
Ansicht Süd | Maßstabslos
Ansicht Nord | Maßstabslos
Ansicht Ost | Maßstabslos
Ansicht West | Maßstabslos

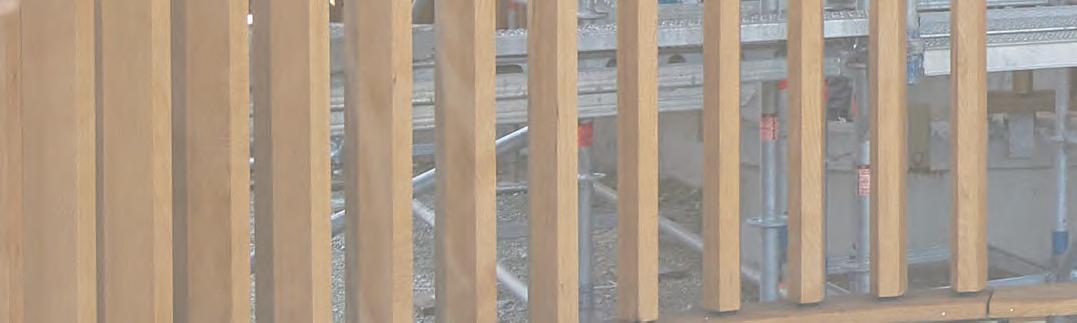

01 Primäre vertikale Struktur im Innenhof
Das Gewicht des Dach- und Deckenaufbaus im Innenhof wird auf die vertikalen Holzlamellen übertragen. Die Lamellen, die größere Lasten abtragen, haben im Inneren Stahlrohre.
Lamellen: 80/160 mm
03 Primäre horizontale Struktur
Die Dach- und Deckenkonstruktion über den Räumen besteht aus Hohlkastenelementen, die auf den Stützen auflagern und durch einen Z-förmigen Stoß schubsteif miteinander verbunden sind. Die Innenstützen können sogar vier dieser Elemente gleichzeitig tragen.
Hohlkastenelement, bestehend aus: Randbalken, GL24h, 150/360 mm Randrippen, GL24h, 120/360 mm
05 Dach, Decke und Boden
Dach- und Deckenaufbau des Kindergartens werden von den Hohlkastenelementen getragen. Der Bodenaufbau liegt auf der STB-Bodenplatte auf, die das Gewicht auf die Fundamente verteilt.
Dachaufbau (auf Hohlkasten) 315mm
Deckenaufbau (auf Hohlkasten) 192mm Bodenaufbau 413 mm
02 Sekundäre vertikale Struktur
Die Wandscheiben dienen der Steifigkeit der Wände und stabilisieren so die vertikale Struktur. Sie tragen dazu bei, die Wand vor Horizontalkräften zu schützen und so die Tragfähigkeit des Gebäudes zu gewährleisten.
Aussteifende Wandscheibe, OSB, d=15mm
04 Primäre horizontale Struktur im Innenhof
Aufgrund der hohen Tragfähigkeit der Brettschichtholzplatten wird eine große Spannweite mit weniger Stützen (Stahlrohre) erreicht, was die Gestaltung im Innenhof flexibler macht.
Brettsperrholzplatten, BSP/CLT mit eingebaute Gefälle 2%, 180 mm. Dimensionierung gemäß Statik.
06 Gebäudehülle
Abgesehen von den gestaltprägenden Lamellen im Innenhof ist die Gebäudehülle nicht Teil des Stützwerks. Sie ist jedoch prägend für die Gestaltung und dient einer einladenden und warmen Atmosphäre, indem sie eine sanfte Lichtdurchlässigkeit ermöglicht und gleichzeitig Privatsphäre und Schutz vor direkter Sonneneinstrahlung bietet. Darüber hinaus verleihen die Lamellen dem Gebäude eine zeitgemäße Ästhetik und unterstützen die nachhaltige Nutzung von Holz als Baumaterial.
Lamellen: 80/160
Zusammensetzung der Tragwerkselemente nach Stockwerk
1. Brettsperrholzplattenelemente, BSP 5-lagig (Innenhof) durch verklebte Stoßlaschen biegesteif miteinander verbunden.
2. Holhkastenelemente GL24h. Bestehend aus:
- Randbalken (HT) flächenbündig versenkt in den Fassaden und den Innenwänden.
- Randrippen (NT) und Rippen (NT)
3. ausgedämmte Holzständerwände, raumseitig mit sichtbarer Dreischichtplatte beplank.
4. Brettsichtholzstütze GL24h.
5. Die Gebäudehülle besteht aus Holzlamellen, die im Innenhof als Stützen funktionieren.
6. Rasterplan für Stutzen. Hauptachsen.
Hinweis: Diese Darstellung steht exemplarisch für beide Geschosse. Im OG fallen im Innenhof die Einschnitte für die Treppe weg.
Gebäude
Dachanschluss Detail
1. Kupfer-Attikaabdeckung, mit 2 % Gefälle, 2 mm
2. Dachabdichtungsbahn, 2 lag. Bitumschweißbahn, 10 mm
3. H olzbohle mit 2% Gefälle, KVH, 120 x 360 mm
4. H olzwerkstoffplatte mit 2% Gefälle, KHV, wasserabführend, 320 x 50 mm
5. H olzbalken, Sonnenschutz-/Lamellenanschluss, KVH, 120 x 120 mm
6. H olzwerkstoffplatte, KVH, Verkleidung-/Anschluss Lamelle, 80x280
7. M ontageanschluss für die Lamelle, verschraubt
8. Trennlage, diffusionsoffen, Winddicht Sicht, PE-Folie, 0,5 mm
9. M ontage Sonnenschutz, Hitzeschutz, Sichtschutz, elektrisch Bedingtart
10. Markise, Stoff, Sonnenschutz
11. Verkleidung, Fichteplatte verklebt, 20 mm
11.1 Holzlattung, Ausbau, 80 x 20 mm
12. Stahl Montageanker, Anschluss der Fenster, verschraubt, 4 mm
13. Fernsterabdichtung, Silikon, luftdicht und dampfdicht 10 mm
14. H olzrahmenfenster 91 mm
15. Dreifach-Isolierverglasung
16. L amelle, Fassade, Weißtanne, druckimprägniert und geölt, 80/160 mm
17. Stahl Winkel, Verbinder Holzbohle zu Hohlkasten, verschraubt
18. Rahmenverbreiterung, Wärmedämmung, PET-Hartschaum, 70 mm
19. H olzbalken, Hauptträger, BSH/GL24h, 150 x 320 mm
20. K iesschüttung, wasserführende Sicht, 16/32 mm, 50 mm
21. D rainvlies + Dachabdichtungsbahn, 2 lag. Bitumschweißbahn, mit verschweißten Nähten, 10 mm
22. Trennlage, Dampfsperre, luftdichte Sicht, PE-Folie, 0,5 mm
23. Wärmedämmung mit Gefälledämmung, PUR, 250 mm
24. Trennlage, Dampfsperre, luftdichte Sicht, PE-Folie, 0,5 mm
25. D reischichtplatte, Furnierholz, 27 mm
26. H ohlraum, ungefüllt, 220 mm
27. Akustikdämmung, Melaminharz-Schaumstoff, 100 mm
28. Akustikvlies, 0,5 mm
29. D reischichtplatte mit Akustikperforation, Furnierholz, 27 mm
Deckenanschluss Detail
30. Massivholzplatte, Sitzbank, 40 x 500 mm
31. Dreifach-Isolierverglasung
32. Seilführung, Edelstahl Stahlseil, 3 mm
33. M ontageanschluss für die Lamelle
34. Stahlblech, Abwasserführende Sicht, verzinkt, 3mm
35. Fensterbank, Holzwerkstoffplatte mit 2% Gefälle, KHV, wasserabführend, 320 x 50 mm
36. Fernsterabdichtung, Fugendämmung, Luftdicht und dampfdicht 10 mm
37. H olzbalken, Sonnenschutz-/Lamellenanschluss, KVH, 120 x 120 mm
38. Fensteranschluss, KVH, 80 x 80 mm
39. Trennlage, diffusionsoffen, luftdichte, winddichte Sicht, PE-Folie, 0,5 mm
40. H olzwerkstoffplatte, KVH, Verkleidung-/Anschluss Lamelle, 80x280
41. M ontage Sonnenschutz, Hitzeschutz, Sichtschutz, elektrisch Bedingtart
42. Markise, Stoff, Sonnenschutz
43. H olzbalken, Hauptträger, BSH/GL24h, 150 x 360 mm
44. Rahmenverbreiterung, Wärmedämmung, PET-Hartschaum, 70 mm
45. Verkleidung, Fichteplatte verklebt, 20 mm
46. Stahl Montageanker, Anschluss der Fenster, verschraubt, 4 mm
47. Fernsterabdichtung, Silikon, Luftdicht und dampfdicht, 10 mm
48. H olzrahmenfenster 91 mm
49. Dreifach-Isolierverglasung
50. L amelle, Fassade, Weißtanne, druckimprägniert und geölt, 80/160 mm
51. Abdichtungsfläche, Kork, 10 mm
52. Randdämmstreife, Schaumstoff, 10 mm
53. H olzrahmenfenster 91 mm
54. Trennlage, PE-Folie, Fensteranschlussabdichtung, 2mm
55. Stahl Montageanker, Anschluss der Fenster, verschraubt, 4 mm
56. B odenbelag, Parkett, 10 mm
57. Unterlagsboden, Schwimmender Estrich, Anhydritestrich, 83 mm
58. Trennlage, PE-Folie, 2mm
59. Trittschalldämmung, XPS, 2 lag. 40 mm
60. Elastisch gebundene Schüttung, DS-Perlit, Auflast und Schalldämmung, gegen tiefe Frequenzen 60 mm
61. Trennlage, PE-Folie, Reiseschutz, Unterlage für Ausgleichschüttungen, 5 mm
62. D reischichtplatte, Furnierholz, 40 mm
63. Wärmedämmung, Steinwolle, 240 mm
64. OSB-Platte, Fugendicht mit Kompriband, dampfdichte Sicht, 20 mm
65. Akustikdämmung, Melaminharz-Schaumstoff, 100 mm
66. Akustikvlies
67. D reischichtplatte mit Akustikperforation, Furnierholz, 27 mm
Boodenanschluss Detail
68. Dreifach-Isolierverglasung
69. Seilführung, Edelstahl Stahlseil, 3 mm
70. L amelle, Fassade, Weißtanne, druckimprägniert und geölt, 80/160 mm
71. M ontageanschluss für die Lamelle
72. Fensterbank, Holzwerkstoffplatte mit 2% Gefälle, KHV, wasserabführend, 320 x 50 mm
73. Stahlblech, Abwasserführende Sicht, verzinkt, 3mm
74. H olzrahmfenster, 91 mm
75. Stahl Montageanker, Anschluss der Fenster, verschraubt, 4 mm
76. Fernsterabdichtung, Fugendämmung, Luftdicht und dampfdicht, 10 mm
77. Konsole, tragenden Bauteil, Sonderbau
78. H olzwerkstoffplatte, KVH, Verkleidung, 40 x 280
79. G lasfaserbetonplatte, Verkleidung, verklebt, 12 mm
80. Perimeterdämmung, XPS, 120 mm
81. Abdichtung, PBD, 10 mm
82. Streifenfundament, umlaufen, C25730-XC1 350 x 750 mm
83. RCL-Mischgut 16/32
84. D ränrohr, PVC mit 2% Gefälle
85. Abdichtungsfläche, Kork, 10 mm
86. Randdämmstreife, Schaumstoff, 10 mm
87. B odenbelag, Parkett, 10 mm
88. Unterlagsboden, Schwimmender Estrich, Anhydritestrich, 70 mm
89. Trennlage, PE-Folie, 2 mm
90. Trittschalldämmung, XPS, 2 lag. 20 mm
91. Wärmedämmung, XPS, 2 lag. 40 mm
92. Abdichtungsbahn, Polymerbitumendichtungsbahn 10 mm
93. B odenplatte, StB., C25730-XC1, 250 mm
94. Trennlage, PE -Folie, 2 mm
95. Wärmedämmung, Dämmschüttung, Schaumglasschotter, 400 mm
96. G eotextil-Vlies, 200g/m², Trennlage
97. Erdreich
Grundriss 1:20
EG/OG
1. Stahlblech, Abwasserführende Sicht, verzinkt, 3mm
2. Dreifach-Isolierverglasung
3. H olzrahmenfenster 91 mm
4. Massivholzplatte, Sitzbank, 40 x 500 mm
5. H olzstütze, BSH/GL24h, 160 x 240 mm
6. Fugendämmung, 10 mm
7. H olzwerkstoffplatte, Fichtespannplatte, Dampfdicht, Verkleidung, 20 mm
Funktionsschichten:
1. Innere Bekleidung, Oberflächenqualität
2. Luftdichtheitsebene, Dampfbremse
3. Wärmedämmebene
4. Statisch wirksame Schicht
5. Schützen der Dämmung
6. Windschutz
7. Unterkonstruktion äußere Bekleidung
8. Äußere Bekleidung
9. Sicht- und Sonnenschutz, Gestaltungsqualität
Bauteilschichten:
1. Innere Verkleidung, Dreischichtplatte, d=19mm
2. Installationsebene, Ständer, Brettschichtholz 60/60mm, dazwischen Wärmedämmung, Steinwolle, d=60mm
3. OSB-Platte, Luftdichtigkeitsschicht, Dampfsperre, verklebt, d=15mm
4. Ständerkonstruktion, Brettschichtholz 60/180mm, dazwischen Wärmedämmung, Steinwolle, d=180mm
5. Weichfaserplatte, feuchteregulierend und diffusionsoffen, d=35mm
6. Windpapier
7. Horizontallattung*, unterbrochen und versetzt, 40/60mm,
8. Fassadenschalung vertikal, Eiche, druckimprägniert und hell geölt, Nut und Feder, d=20mm
Stütze Deckenanschluss Innenhof (Annahme)
1. Lamellen OG, Weißtanne, druckimprägniert, 80/160mm.
2. T-Pfostenträger mit Steg S235, in Stütze eingefräst, nach Statik.
3. Fensterbank, Eiche, 50/250mm.
4. Winkelverbinder 100 /140/40 mm als Lagesicherung.
5. Holzabdeckung Eiche, geschraubt, d=30mm
6. Stützen EG mit Stahlrohr an der Decke befestigt.
7. Bodenaufbau.
8. Abdeckbrett. d= 15 mm

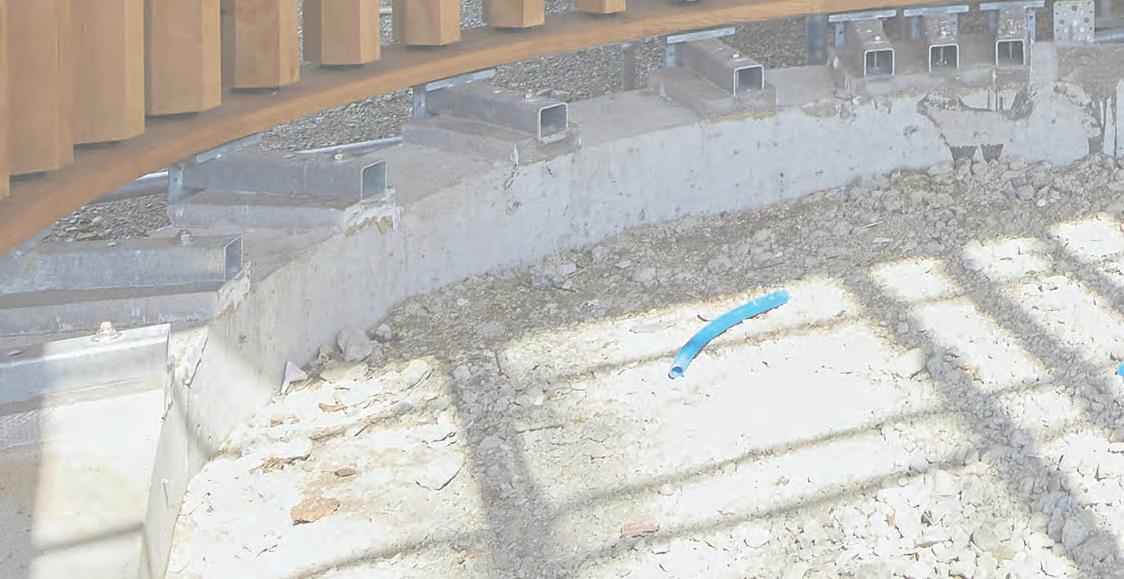

Stützen Bodenanschluss Innenhof (Annahme)
1. Lamellen, Weißtanne, druckimprägniert, 80/160mm.
2. Hohlprofil. Stahlrohr nahtlos ø 60,3 mm. Stärke 10 mm. hg 12, 41 kg/m. Wpl.y 25, 634 mm³. S355J2H.
3. Auflager aus Kunststoff in der Stütze eingefräst.10/80/ 80 mm
4. Schraubanker. MMS 10
5. Fensterbank, Eiche, 50/250mm.
6. Pfostenträger, Schraubplatte für ø 34 mm Rundpfosten, S355 an Konsole geschweißt. 80/20 mm. h des Rohrs = 130mm
7. Stahlplatte. 60/6 mm an der Konsole geschweißt.
8. Holzabdeckung Eiche, geschraubt, d=30mm
9. Streifenfundament, StB, 350/750mm
10. Ankerstange. Verankerungstiefe >= 160 mm
11. Stahlkonsole am Streifenfundament verankert. 60/60/ 4mm S235
12. Sechskantschrauben M10
13. Quellmörtelplatte als Auflager für die Konsolen.
