Autocad Magazin 04/2025

4/25

AUTOCAD Juni/Juli

38. Jahrgang

www.autocad-magazin.de

ISSN 2191-7914

MAGAZIN

Eine Publikation der WIN-Verlag GmbH & Co. KG

Bild: WSCAD

Fachmagazin für Konstruktion, Architektur und Planung

D, A, CH: 14,80 € Weitere EU-Länder: 17,00 €

Schaltschränke automatisch generieren?

Die einzige E-CAD-Software mit KI PRAXIS

SIMULATION

DIGITALE FABRIK

Tipps und Tricks: Expertenwissen für Konstrukteure

Elektromotoren: Was bei der Analyse und Optimierung zu beachten ist

irtuelle Inbetriebnahme: V Vom Projektstress zum Planungsvorsprung

Die nächste Ausgabe

Sonderheft Smarte Produktion erscheint 2025

Smarte Produktion – fertigungsgerechte Simulation und Konstruktion, 3D-Drucker und 3D-Verfahren, Werkstoffe, Qualitätssicherung, Nachbearbeitung.

• Erscheinungstermin: 30.10.25 • Redaktionsschluss: 30.09.25 • Anzeigenschluss: 14.10.25 • Auflagen: Print und ePaper: ca. 27.000 • Verbreitung: Abonnenten, Veranstaltungen und Direktversand • Veröffentlichung als Print- und Digital-Beilage zur Ausgabe 7/2025 des AUTOCAD Magazins • Veröffentlichung des ePapers in jedem AUTOCAD Newsletter für ein Jahr (= 50 x 10.000 Empfänger)

www.autocad-magazin.de

EDITORIAL

Was die Produktentwicklung beschleunigt Liebe Leser, mit Multiphysik-Simulationen lassen sich Produkte präziser auf die Kundenanforderungen hin entwickeln. Doch die Möglichkeit, mehrere physikalische Disziplinen miteinander zu verbinden, bringt auch zusätzliche Komplexität in die Entwicklungsprozesse, sie erfordert viel Rechenleistung und Know-how. Mit standardisierten Modellaustauschformaten lässt sich beispielsweise das Zusammenspiel der physikalischen Phänomene besser abbilden. Und für mehr Tempo in der Produktentwicklung sorgen Verfahren der künstlichen Intelligenz, die sich aus dem Wissen bedienen, das sich in bereits vorhandenen Simulationsdatensätzen findet. Ein Automotive-Physik-KI-Modell für die Aerodynamik von SUVs wird zum Beispiel auf der weltweit größten OpenSource-Aerodynamik-Datenbank mit 25.000 Simulationen trainiert. Mit einem anderen KI-Modell, ebenfalls auf Tausenden von validierten Simulationen trainiert, lassen sich, wie Sie auf Seite 44 erfahren, Designs von Kreiselpumpen schnell optimieren – und über die Cloud auch noch global skalierbar.

Andreas Müller Chefredakteur

Und am Horizont taucht eine neue Technologie auf, die zwar die eta­ blierten Simulationsmethoden nicht ersetzt, die aber dazu beitragen könnte, zumindest hochkomplexe Simulationen zu optimieren: das Quantencomputing. Auch wenn die Hardware noch längst nicht ausgereift ist, dürfte die Stärke der Quantencomputer zukünftig darin bestehen, komplexe Berechnungen mit einer Geschwindigkeit und Genauigkeit auszuführen, die klassische Computer nicht erreichen. Davon könnte beispielsweise die numerische Strömungsmechanik (CFD) profitieren. Wie sich vor diesem Hintergrund Fachleute aus der Softwarebranche die Simulationszukunft vorstellen, erfahren Sie auf den Seiten 40 bis 43.

Schließlich möchten wir Sie auf unseren Sonderteil MultiCAD Solutions aufmerksam machen. Von der Halbleiterdesign über Fertigungstechnologien bis industriellen Metaverse – hier finden Sie weitere Lösungen für Planung, Konstruktion und Datenmanagement.

www.autocad-magazin.de

4/25 AUTOCAD Magazin

3

INHALT 4/25 SZENE 6 News & Neue Produkte Neues aus der Branche

8 Megatrends in Robotik und Automatisierung Automatica 2025

TITELSTORY 10 Einfach fragen statt klicken Wie KI den E-CAD-Alltag im Maschinen- und Anlagenbau verändert

BRANCHE: ELEKTROTECHNIK 12 Auf einmal geht’s leicht Umstieg auf eXs beim Automatisierer SFS Group

14 Bis auf den letzten Zentimeter genau Elektro-Engineering bei Hahn Automation

PRAXIS 16 Tipps & Tricks Die AutoCAD-Expertenrunde

T I T E LA N Z E I G E

WSCAD GmbH Wie KI den E-CAD-Alltag verändert Die Elektrokonstruktion im Maschinen- und Anlagenbau steckt voller Herausforderungen: Projekte werden komplexer, Dokumentationen umfangreicher, Fachkräfte knapper. Viele Unternehmen fragen sich daher, wie sich Routineaufgaben schneller und gleichzeitig sicherer erledigen lassen. Eine Antwort darauf liefert die neue Generation der E-CAD-Software ELECTRIX AI von WSCAD – mit einem KI-Copilot, der nicht nur technische Aufgaben automatisiert, sondern vor allem eins ermöglicht: konstruktionsnahes Arbeiten ohne Umwege.

WSCAD GMBH Dieselstr 4 85232 Bergkirchen Tel.: +49 8131 / 3627 – 0 Web: www.wscad.com E-Mail: info@wscad.com

20 Bemaßungen schnell anpassen ACM-DIMCHANGE.LSP

20 Unverleimte Breitenverbindung FR_BV_GESPURUN.LSP

21 Bemaßungen zu Maßketten konvertieren K_DIMCHAIN.LSP

21 Zipp-Zapp verpackt ACMZIPX.LSP

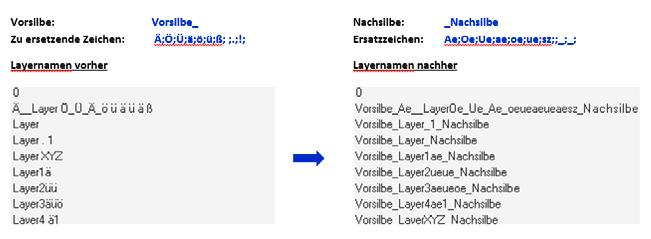

22 Bemaßungsstilnamen ändern ACM-BEMSTILNAMENAENDERN.LSP

22 Höhendifferenz in Attribut HOEHENDIFFERENZEN.LSP

23 Neuer Layer per aktueller Zeichnungseinstellung ACM-BLITZLAYER.LSP

23 Layer- oder Blockkennzeichnungen bereinigen ACM_KENNUNG.LSP

SPEZIAL: PLM 24 Sicherheit in einer fragmentierten Welt Versionen, Varianten, Vorschriften fürs PLM

26 Getrennt arbeitende Systemwelten Integration von CAD und ERP

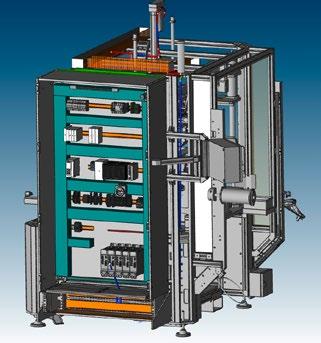

14 BRANCHE: ELEKTROTECHNIK Das 3D-Routing von Leitungen an den komplexen und hoch automatisierten Sonderanlagen spart bei der Hahn Automation Group Kosten und erhöht die Qualität.

Bild: Hahn Automation Group Holding GmbH

4

AUTOCAD Magazin 4/25

S O N D E RT E I L: M U LT I CA D S O L U T I O N S 46 Innovationen fördern Siemens und TSMC vertiefen Kooperation

45

Bild: PTC Inc./Schaeffler Technologies AG & Co. KG

47 Schnellere Produktentwicklung PTC und Schaeffler erweitern Zusammenarbeit

50 Effizienter zeichnen, Ideen einfacher umsetzen Neue Features in ZWCAD 2026

52 Neue Technologien verändern die Spielregeln Digitalisierung im Zeitalter von KI und Metaverse

54 Hochpräzise auf dem Weg zum Mars Prozesssimulation auf 3D-Experience-Plattform

KONSTRUKTIONSBAUTEILE 30 Heute die Innovatoren von morgen fördern Normelemente für Studierendenprojekte

32 Hitzebeständig, leicht, flexibel

34 DI GI TA LE FA BR I K: V I RT U E L L E I NB E T R I E B NA H M E Längst ist die Virtuelle Inbetriebnahme mehr als nur ein Schlagwort, sondern zunehmend fester Bestandteil effizienter Engineering-Prozesse. Wer ihr Potenzial verkennt, verschenkt wertvolle Chancen, denn ihr Nutzen erstreckt sich weit über die Inbetriebnahme hinaus.

Bild: ISG Industrielle Steuerungstechnik GmbH

Maßgefertigte Dachabdeckung für industriellen 3D-Drucker

DIGITALE FABRIK 34 Vom Projektstress zum Planungsvorsprung Wie virtuelle Inbetriebnahme neue Standards setzt

36 Die Fertigungslandschaft nachhaltig umgestalten Vorteile der virtuellen Inbetriebnahme

PRODUKTENTWICKLUNG 38 Was bei der Modellierung zu beachten ist Optimierung von Elektromotoren

40 Alle Zusammenhänge im Blick Trends in der Multiphysik-Simulation: Experten im Gespräch

SERVICE / RUBRIKEN 57 Einkaufsführer 60 Applikationsverzeichnis 61 Schulungsanbieter 3

Editorial

21 Tool-CD mit LISP-Programmen 62 Impressum / Vorschau

32 KON ST R U KT I ON S B A U T E I L E Basierend auf der langjährigen Erfahrung entstand eine Dachabdeckung für den Prototypen eines 3D-Druckers für Kunststoffteile.

Bild: HEMA Maschinen- und Apparateschutz GmbH

Für Abonnenten: LISPProgramme und Top-Tools für AutoCAD und Inventor finden Sie ab dieser Ausgabe online auf unserer Website.

Dazu erhalten Sie ein gesondertes Schreiben.

REDAKTIONELL ERWÄHNTE FIRMEN UND ORGANISATIONEN: Altair S. 40, Ametek S. 6, Ansys S. 43, Aras Software S. 24-25; Aspen Technology S. 7, Autodesk S. 9, Autonox S. 8, AWS S. 9, BAELTEC S. 11, CAD Schroer S. 52-53, Cadfem S. 41, Camtex S. 6, Comsol S. 38-39, 42; Contact Software S. 6, Dassault Systèmes S. 9, 54-56; Dexcon S. 10, Emerson S. 7, Eplan S. 14-15, Faro S. 6, Hahn Automation Group S. 14-15, HEMA S. 32-33, Honda S. 44, ISG S. 34-35, Luminary Cloud S. 44, Mensch und Maschine S. 12-13, Messe München S. 8-9, Mosaixx S. 9, Norelem S. 30-31, NTT Data S. 7, Nvidia S. 44, Ostbayerische Technische Hochschule (OTH) Regensburg S. 30, ProAlpha S. 26-28, PTC S. 47, RWTH Aachen S. 31, Schaeffler S. 47, SFS Group S. 12-13, Siemens S. 46, Simerics-CAD S. 44, Simscale S. 44, Sonair S. 9, Synera S.6, Tech Soft 3D S. 7, 44; Technische Hochschule Augsburg S. 31, Tox S. 9, TSMC S. 46, VDMA S. 8, Visual Components S. 9, 36-37, WAGO S. 10, WSCAD S. 10-11, ZWsoft S. 50-51

4/25 AUTOCAD Magazin

5

SZENE

Neue Produkte & News

Bild: Contact Software

Konnektor automatisiert Engineering

Frank Patz-Brockmann, Contact, (li.) mit Daniel Siegel, Mitbegründer und Co-CEO von Synera.

Synera und Contact Software haben einen Konnektor zwischen der PLMLösung von Contact Software und der KI-Agenten-Plattform von Synera entwickelt. Damit wollen sie effizientes Datenmanagement und digitalisierte Prozesse miteinander verknüpfen.

Der Konnektor von Synera und Contact Software ermöglicht es, Konstruktions- oder Analyseprozesse vollständig zu automatisieren und dabei stets mit ­aktuellen Daten zu arbeiten. CAD-Konstrukteure können zum Beispiel ihre neueste Design-Iteration an Contacts CIM Database PLM übertragen. Dann beauftragen sie einen Synera-KI-Agenten, das neue Design auf seine mechanische Leistung hin zu analysieren und einen Bericht zu erstellen. Die a­ utomatisierte Lösung vermeidet organisatorische Engpässe sowie kostspielige Nacharbeiten durch fehleranfälliges, manuelles Datenmanagement und beschleunigt so die Konstruktionsergebnisse.

Mit dieser vertieften Partnerschaft wollen Synera und Contact Kunden weltweit unterstützen – von der Automobilindustrie bis hin zur Luft- und Raumfahrt. So können sie ihre Engineering-Effizienz optimieren, ­ ­Innovationspotenziale erschließen und Produktentwicklungsprozesse für das digitale Zeitalter skalieren.

Bild: Camtex GmbH

Exakte CAD-Daten für den Maschinenbau

Automatisierte CAD-Optimierung mit 3D-Suite.

Die Software 3D-Suite verwandelt fehlerhafte Konstruktionsdaten in produktionsreife Modelle. Sie beseitigt CAD-Fehler, bevor sie zum Problem in Folgeprozessen werden, und liefert

6

AUTOCAD Magazin 4/25

präzise 3D-Modelle für einen effizienten Maschinenbau.

CAD-Daten mit Lücken, defekten Flächen oder unvollständigen Strukturen sind ein Dauerärgernis in Ent-

Neue Größe in der 3DMesstechnik Ametek, Anbieter von industriellen Technologielösungen, erwirbt Faro Technologies, Anbieter von 3D-Messtechnik und Bildgebungslösungen.

Ametek und Faro haben eine Vereinbarung getroffen, nach der Ametek alle ausstehenden Aktien von Faro Technologies für 44 US-Dollar pro Aktie in bar erwerben wird. Das entspricht ­einem Aufschlag von rund 40 Prozent auf den Schlusskurs von Faro am 5.

Mai 2025. Die Transaktion bewertet den 3D-Messtechnik-Spezialisten mit einem Unternehmenswert von rund 920 Millionen US-Dollar. Die Vorstände beider Unternehmen haben die Übernahme einstimmig genehmigt.

Faro Technologies ist ein Anbieter von 3D-Messtechnik und Bildgebungslösungen, darunter tragbare Messarme, Laserscanner und Tracker, Softwarelösungen und umfassende Serviceangebote. Die Präzisionsfertigungs- und Digital-Reality-Lösungen von Faro bedienen eine Vielzahl von Endmärkten. Das Unternehmen erwirtschaftet einen Jahresumsatz von rund 340 Millionen US-Dollar.

wicklungsabteilungen. Die 3D-Suite identifiziert solche Schwachstellen und korrigiert sie automatisch. Dabei erkennt die Software auch solche Fehler, die in den Originalsystemen mitunter unentdeckt bleiben. Gleichzeitig reduziert die Software das Risiko eines Qualitätsverlusts beim Datenaustausch zwischen Partnern mit unterschiedlichen CAD-Systemen.

Die 3D-Suite kann zudem 3D-Modelle vereinfachen, indem sie automatisiert Details wie Radien, Bohrungen oder Durchbrüche nach definierten Grenzwerten entfernt. Das Ergebnis: kleinere Dateien und kürzere Ladezeiten. Auch ein gezielter Schutz des geistigen Eigentums ist möglich, indem nur die wirklich relevanten Modell-Informationenweitergegeben werden. Das Systemhaus Camtex ist Reseller für 3D-Suite in Deutschland, Österreich und der Schweiz.

www.autocad-magazin.de

Bild: Tech Soft 3D

Funktionen vom Desktop, Komfort im Web Ein neues Tool für die CAE-Visualisierung ermöglicht es, bestehende Desktop-Simulationssoftware im Browser laufen zu lassen – ohne umfassende Neuprogrammierung – und damit Entwicklungszeit und Betriebskosten zu reduzieren.

Tech Soft 3D, Anbieter von Entwicklungs-Toolkits (SDKs) für Ingenieursoftware, hat auf der NAFEMS World Conference 2025 in Salzburg sein neues Tool VizStreamer als neuen Teil seiner Lösungen für die CAE-Visualisierung vorgestellt. Damit können bestehende CAE-Desktop-Anwendungen die Vorteile webbasierter Lösungen nutzen, indem Visualisierungsdaten schrittweise an Web-Clients gestreamt und im Browser gerendert werden. Dies geschieht, ohne dass die Kernfunktionalität einer Anwendung umfassend umgeschrieben werden muss.

In der Vergangenheit waren Unternehmen gezwungen, sich mit Notlösungen für die Verlagerung von Desk-

Der VizStreamer-Dienst von Tech Soft 3D streamt die Visualisierungsdaten von CAEAnwendungen effizient und in Echtzeit an eine WebGL-Engine. top-CAE-Anwendungen ins Internet zu begnügen. Der VizStreamer-Dienst von Tech Soft 3D streamt die Visualisierungsdaten von CAE-Anwendungen ­effizient und in Echtzeit an eine WebGLEngine, die in jedem modernen Browser läuft. Das Tool ist so konzipiert, dass es direkt mit der Logik der bestehenden Legacy-Anwendung verbunden werden kann.

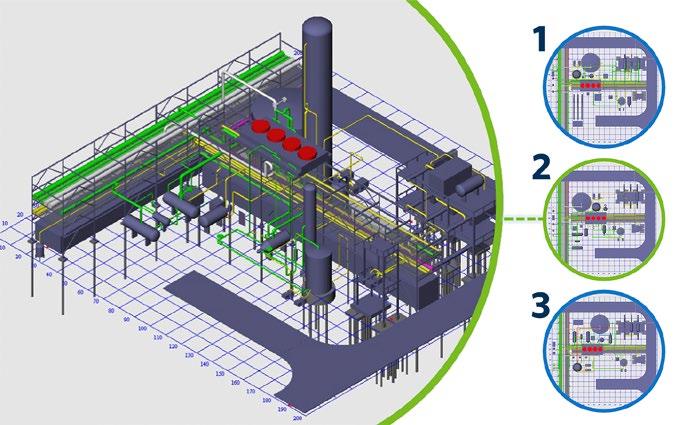

Anlagenlayout: Operative Exzellenz vorantreiben

Studie: GenAI in der Fertigung NTT Data, Anbieter von digitalen Businessund Technologie-Services, stellt die Ergebnisse seiner neuen Studie vor. Die Daten zeigen, dass Fertigungsunternehmen beim Einsatz von ­GenAI zwar vor einigen Hürden stehen, die Technologie aber das Potenzial hat, ein ganz neues Niveau an Effizienz und Innovationskraft hervorzubringen.

Neben den vielen Anwendungsbereichen von GenAI untersuchte die Studie „Von der Fertigungshalle ins KI-Zeitalter: Haben Sie einen Masterplan oder Nachholbedarf?“ auch die Herausforderungen, denen sich das produzierende Gewerbe gegenübersieht.

Im Fokus standen in erster Linie Hürden im ­Bereich Personal, Infrastruktur und ethischer Rahmenbedingungen. Für die Studie hat NTT DATA mehr als 500 Führungskräfte und Entscheidungsträger der Fertigungsbranche aus 34 Ländern befragt. Zu den wichtigsten ­Ergebnissen gehören: •9 5 % der Befragten erklären, dass generative KI schon jetzt Prozesse beschleunigt und Produktionsergebnisse verbessert.

•9 4 % geben an, dass Edge- und IoT-Daten KIErgebnisse noch genauer und nützlicher machen können, wenn sie in GenAI-Modelle einfließen.

•9 1 % gehen davon aus, dass digitale Zwillinge in Kombination mit GenAI sowohl die Leistung von physischen Anlagen verbessern als auch Lieferketten robuster gestalten.

Bild: Emerson

Die Befragten führen an, GenAI bereits für die Prozessautomatisierung, Verwaltung von Lieferketten und Lagern sowie die Überwachung und Wartung der Infrastruktur einzusetzen. ­

Die aktuelle Version der AspenTech-Software nutzt generative KI-Fähigkeiten.

Emerson hat eine neue Version der Software seines Geschäftsbereichs Aspen Technology vorgestellt. Sie verspricht erweiterte industrielle KI-Funktionen, verbesserte Benutzer-

www.autocad-magazin.de

freundlichkeit, neue Funktionen für die Einhaltung von Nachhaltigkeitszielen und eine optimierte Leistung im Anlagenlayout. Version 15 der AspenTechSoftware bietet erweiterte industrielle

KI-Funktionen, einschließlich generativer KI (GenAI). Sie enthält außerdem mehr als 175 Beispielmodelle.

Zu den neuen Funktionen gehört die Möglichkeit für Kunden, die sich mit Arbeiten im Untergrund befassen, Datensilos zu durchbrechen und die Entscheidungsfindung mit AspenTech Subsurface Intelligence Beta zu beschleunigen. Zu den weiteren Leistungsmerkmalen gehören erweiterte KI-Angebote für die Industrie, wie zum Beispiel die präzise Analyse von ­Lagerstättenveränderungen mit ­Hilfe des maschinellen Lernens und die ­automatische Erstellung von Anlagenlayouts sowohl für Brownfield- als auch für Greenfield-Projekte.

4/25 AUTOCAD Magazin

7

SZENE

Automatica 2025

Megatrends in Robotik und Automatisierung Wer sich über Trends in der Automation, Robotik und künstlichen Intelligenz informieren will, für den führt kein Weg an der Messe Automatica vorbei, die vom 24. bis 27. Juni in München stattfindet.

Trendthemen und Rahmenprogramm Zum umfangreichen Rahmenprogramm gehören unter anderem diese Events:

Bild: Messe München GmbH

Künstliche Intelligenz und Digitalisierung Auf der Sonderschau Connected Machines in Halle B5.224 präsentieren Experten sowie Organisationen wie OPC-Foundation und Umati was heute möglich ist – und wie Konnektivität noch einfacher wird.

Dass Künstliche Intelligenz auch die Instandhaltung effizienter und nachhaltiger gestaltet, zeigt Smart Maintenance+

Auf dem Mesh-Up in Halle B4, Stand 330, steht das Zusammenspiel zwischen Logistik und Produktion im Fokus.

8

AUTOCAD Magazin 4/25

in Halle B6.520. Und auf der messeübergreifenden Sonderschau Photonics meets Robotics in Halle A3.433 lernen die Besucher wie die Vision von selbstlernenden Produktionsmaschinen und einer vollautomatisierten First-Time-Right-Production greifbar wird, wenn Künstliche Intelligenz das Beste aus der Photonik und Robotik zusammenbringt.

Zudem organisiert der VDMA R+A Guided Tours „KI in Produkten und der Produktion“.

Mobile Robotik und Serviceroboter Bei Mobile Robots in Production: Mesh-Up in Halle B4.330 erleben die Besucher, wie AGVs und AMRs Logistik und Produktion umgestalten. In Aktion: eine Flotte von unterschiedlichen mobilen Robotern, die Transport- und Manipulator-Aufgaben in der Produktionslogistik übernehmen.

Auch in Halle A4.210 ist die Robotik in Bewegung. Auf der Service Robotics Arena zeigen Serviceroboter der jüngsten Generation, was sie zu leisten im Stande sind.

Der Einsatz von Robotik und Automation kann für mittelständische Unternehmen zum Produktivitätsbooster werden. Auf der TestZone: Robotik für den Mittelstand in Halle A5.430 kann jeder selbst anhand KMU-typischer Anwendungen ausprobieren, wie unkompliziert Roboterautomation mittlerweile geworden ist. 90-minütige Workshops am 27. Juni 2025 sind dem konstruktiven Erfahrungsaustausch von KMU für KMU gewidmet.

Produkte und Lösungen Auch für Konstrukteure und Produktentwickler im Maschinenbau lohnt sich ein Besuch der Automatica. Wir stellen hier einige Neuheiten vor.

Autonox: Steuerungsunabhängige Robotermechaniken Autonox präsentiert auf der Automatica Lösungen für Maschinenbauer. Mit steuerungsunabhängigen Robotermechaniken können sie Systeme individuell für ihre Anwendung zusammenstellen.

Roboter in bestehende Produktionslinien zu integrieren, ist oft komplex, kostenintensiv und voller technischer Hürden.

Genau hier setzt die Autonox Robotics GmbH an: Unter dem Motto „Bessere Robotik in Komponenten“ präsentiert das Unternehmen mit ihren Robotermechaniken eine Lösung, die sich den Gegebenheiten der Produktionsumgebung anpasst – nicht umgekehrt. Dank dieser steuerungsunabhängigen Mechaniken verschmelzen Roboter und Maschine zu einer Einheit. Weil Steuerungsschnittstellen entfallen, erhält der Nutzer ein hoch integriertes und autonomes System mit einer Einheitssteuerung, das komplexe Aufgaben ausführen kann.

Halle A4, Stand 329

www.autocad-magazin.de

Bild: Messe München GmbH

D

ie Leitmesse Automatica bietet Besuchern neben Hightech-Exponaten der rund 770 Aussteller aus 40 Ländern auch ein begleitendes Komplettprogramm, das die Schlüsseltechnologien der Automatisierung beleuchtet. An allen vier Messetagen bleibt kein Trendthema der Automation unberücksichtigt.

Mosaixx: Industrial Software-as-a-Service Mosaixx, Anbieter einer Cloud-Plattform für Industrial Software-as-a-Service, gibt auf der Automatica 2025 in München detaillierte Einblicke in die gleichnamige Digitalisierungslösung für den Anlagen- und Sondermaschinenbau. Am Stand vertreten sind dabei auch die Partner Autodesk, AWS, Dassault Systèmes und Visual Components aus dem Mosaixx-Ökosystem.

Die Mosaixx-Plattform zeichnet sich durch ihre ganzheitliche Herangehensweise aus: Sie soll die Zusammenarbeit im Unternehmen fördern, indem sie Insellösungen und Wissenssilos beseitigt, standardisierte Prozesse realisiert und die gesamte Wertschöpfungskette digitalisiert.

Mit diesem 360-Grad-Ansatz schließt Mosaixx die Lücken zwischen Datenverwaltung, Projektmanagement und Tools aus

Der Ultraschallsensor ADAR soll die Arbeitssicherheit in Bereichen erhöhen, die von Menschen und Robotern gemeinsam genutzt werden.

www.autocad-magazin.de

den Bereichen ECAD, MCAD, Simulation, Automatisierung und virtueller Inbetriebnahme. Die Partner Autodesk, AWS, Dassault Systèmes und Visual Components sind auf der Automatica am Stand von Mosaixx vertreten und geben praktische Einblicke in die neue Lösung sowie das Industrial Engineering der Zukunft.

Halle B5, Stand 510

Tox: Lösungen für die vernetzte Fertigung Mit den Systemen Tox PMO (Process Monitor) und EPW 600 bringt Tox neue Lösungen für die durchgängige Überwachung von Produktionsprozessen auf die Messe.

Beide Systeme ermöglichen eine präzise Erfassung und Bewertung von Prozessdaten in Echtzeit – eine Grundlage für eine vorausschauende Wartung, für Prozesssicherheit und Produktqualität.

Mit dem Tox ElectricDrive Core stellt das Unternehmen zudem ein vollständig integriertes Antriebssystem vor, das neben hoher Kraftdichte auch alle relevanten Funktionen zur Prozessüberwachung und Datenkommunikation bereitstellt. Die

Bild: Sonair unten links, Tox oben rechts

Bild: Autonox Robotics GmbH

Die Robotermechaniken sind steuerungsunabhängig. Sie lassen sich mit beliebigen Steuerungs- und Automatisierungsplattformen verbinden.

die von Menschen und Robotern gemeinsam genutzt werden. An Stand B4.328 auf der Automatica haben die Besucher die Gelegenheit, sich den Sensor im Rahmen von Live-Demos genau anzuschauen.In München ist das Unternehmen im Bereich der Start-up-Arena vertreten und wird sich dort auch auf der Bühne präsentieren.

Hallo B4, Stand 328

Sonair: 3D-Ultraschallsensor für autonome Roboter ADAR, ein 3D-Ultraschallsensor und eine vielversprechende Alternative zu LiDARSystemen, wird vom 24. bis 27. Juni auf der Automatica vorgestellt. Er steht kurz davor, die SIL2/Pl d-Sicherheitszertifizierung zu erhalten, eine Branchenpremiere für 3DUltraschallsensoren in der Luft. Die ersten Bestellungen liegen bereits vor. ADAR soll die Arbeitssicherheit in Bereichen erhöhen,

Tox stellt neue Lösungen für die durchgängige Überwachung von Produktionsprozessen vor.

Kombination aus Servoantrieb, Controller, EdgeUnit und Software ermöglicht die nahtlose und flexible Anbindung an industrielle Netzwerke mittels standardisierter Protokolle wie OPC UA oder MQTT. Tox FlexPress Compact, ein kompakter Handarbeitsplatz eignet sich für eine Vielzahl manueller Montageprozesse und ist mit elektromechanischem Antrieb sowie integrierter Sensorik ausgestattet.

Ein spezielles Exponat zur Tox-Prozessüberwachung eröffnet darüber hinaus einen praxisnahen Einblick in die Funktionsweise des Systems. Die Lösung ist für den Einsatz mit verschiedenen ToxAntriebs- und Pressensystemen ausgelegt und erlaubt die Erfassung und Analyse zentraler Qualitätskennzahlen. anm � Halle A6, Stand 534

4/25 AUTOCAD Magazin

9

TITELSTORY: ELEKTROTECHNIK

Wie KI den E-CAD-Alltag im Maschinen- und Anlagenbau verändert

Einfach fragen statt klicken Ein Anwenderbericht über den Einsatz von ELECTRIX AI – und darüber, wie der Copilot von WSCAD echte Produktivitätsgewinne schafft. V O N D R . A X E L Z E I N

Intelligente Assistenz statt Menüsuche „Die WSCAD KI macht den Arbeitsalltag deutlich effizienter“, sagt Daniel Hoferer, MSR-Techniker bei HUG MSR-Technik. „Gerade für unsere jüngeren Kollegen ein echter Vorteil – sie können ohne große Schulung direkt loslegen.“ Ein Beispiel aus dem Alltag: Statt in mehreren Teilschritten eine Materialliste samt Klemmenplan zu generieren, genügt der Befehl: „Erstelle

eine Materialliste und einen Klemmenplan“. Innerhalb von Sekunden liegt beides vor – als Excel-Datei, vollständig befüllt.

Geführte Planung Was auf den ersten Blick wie eine Komfortfunktion wirkt, offenbart bei näherem Hinsehen ein tiefgreifendes Umdenken im Engineering. Denn die KI unterscheidet nicht nur zwischen Symbolen und Bauteilen, sondern auch zwischen Nutzerprofilen. „Die Analyse und Empfehlung KI in unsere Engineering-Prozesse zu inte­grieren, war ein voller Erfolg“, erklärt Matthias Schmidt von der deXcon GmbH. „Die Integration verlief reibungslos und die Performance im Alltag übertrifft unsere Erwartungen.“ Während erfahrene Nutzer mit komplexen Prompts gleich mehrere Aufgaben delegieren – etwa das Platzieren mehrerer Makros und gleichzeitige Erzeugung der Bestellliste – hilft das System Einsteigern mit einfachen Fragen wie: „Wie kann ich den Fang ein- und ausschalten?“ Das re-

duziert nicht nur den Schulungsaufwand, sondern ermöglicht es auch, dass neue Teammitglieder sehr schnell produktiv werden. Was früher mehrere Tage dauerte, lässt sich heute oft an einem Vormittag erledigen – den Rest übernimmt der Copilot.

Suchen war gestern

Ein Anwendungsfall: das Wiederfinden von Komponenten und Informationen über Projektgrenzen hinweg. Wer wissen will, in welchem Projekt das Bauteil 4711 zuletzt verwendet wurde, erhält sofort eine präzise Antwort: mit Projektnamen, Änderungsdatum und Direktlink zur Datei. „Die WSCAD Electrix AI stellt eine signifikante Erleichterung im täglichen Arbeitsalltag dar“, erklärt Alexander Krahner, Customer Data Portal Manager bei WAGO. „Das spart nicht nur Zeit, sondern reduziert auch Fehlerquellen erheblich.“ Auch technische Rückfragen, etwa zur Wahl des richtigen Drahtquerschnitts für eine bestimmte Strombelastung oder zu Attributen für bestimmte Spannungsarten, beantwortet die KI auf ELECTRIX AI Zuruf. So entfällt die manuelle Rebringt eine neue cherche in Normen, Tabellen und Denkweise in die Herstellerkatalogen – und trotzdem Elektroplanung. bleibt die Antwort normgerecht und korrekt.

Intelligente Prozesskette Neben dem Copilot liegt eine der größten Stärken von ELECTRIX AI in der automa-

10 AUTOCAD Magazin 4/25

www.autocad-magazin.de

Alle Bilder: WSCAD

D

ie Elektrokonstruktion im Maschinen- und Anlagenbau steckt voller Herausforderungen: Projekte werden komplexer, Dokumentationen umfangreicher, Fachkräfte knapper. Viele Unternehmen wollen daher Routineaufgaben schneller und gleichzeitig sicherer erledigen. Das kann die neue Generation der E-CAD-Software ELECTRIX AI von WSCAD – mit einem KI-Copilot, der nicht nur technische Aufgaben automatisiert, sondern vor allem eins ermöglicht: konstruktionsnahes Arbeiten ohne Umwege.

Sicherheit im System Die Software von WSCAD überzeugt nicht nur durch Funktionstiefe, sondern auch durch ein ausgefeiltes Sicherheitskonzept. Alle Eingaben sind Ende-zu-Ende verschlüsselt, der Chatverlauf wird nach jeder Session gelöscht, personenbezogene Daten oder IP-Adressen werden nicht gespeichert oder weitergeleitet. So lassen sich selbst sensible Projekte mit hohen Datenschutzanforderungen bedenkenlos umsetzen – ein nicht zu unterschätzender Vorteil in industriellen Umfeldern.

Fazit und Ausblick ELECTRIX AI bringt eine neue Denkweise in die Elektroplanung. Die Software ist nicht mehr nur Werkzeug, sondern Gesprächspartner. Sie beantwortet Fratisierten Layoutgenerierung. Ausgehend vom Stromlaufplan plant die Software einen vollständigen Schaltschrank: inklusive Bauteilplatzierung, Positionierung von Kabelkanälen und Verdrahtung – normkonform, platzoptimiert und EMV-gerecht. „Das war bei uns früher ein echter Engpass“, berichtet Daniel Hoferer von HUG. „Wir mussten viel manuell nacharbeiten, Abstimmungen mit der Fertigung kosteten uns Zeit. Jetzt bekommen wir ein nahezu fertiges Layout, das direkt an die CNC-Bearbeitung übergeben werden kann.“ Auch der Rückfluss von Änderungen aus der Fertigung in die Planung ist möglich – etwa über QR-Codes auf Geräten, die mit der WSCAD Cabinet AR-App gescannt werden. So entsteht ein durchgängiger Datenfluss, der Planung, Fertigung und Service miteinander verbindet.

Fehler finden statt vermuten Copy & Paste aus älteren Projekten bringt Altlasten mit. Der AI Copilot hilft, diese aufzuspüren – mit einem einzigen Befehl: „Finde die Fehler im Projekt.“ Das System durchleuchtet die Schaltung, erkennt nicht zugeordnete Symbole, offene Verbindungen, fehlende Artikelnummern oder widersprüchliche Zuordnungen. „Was früher ein erfahrener Konstrukteur manuell prüfen musste – oft über Stunden – erledigt die KI heute in wenigen Sekunden“, so ein Anwendungstechniker bei BAELTEC. Die Vorteile zeigen sich vor allem in Projekten mit hohem Termindruck oder vielen Va-

www.autocad-magazin.de

rianten, bei denen die Qualitätssicherung bisher aufwändig war.

Eine neue Arbeitsteilung Die Software erlaubt auch Aufgaben, deren exakte Abläufe dem Nutzer nicht bekannt sein müssen. So können weniger erfahrene Mitarbeiter Aufgaben übernehmen, die bislang nur Experten vorbehalten waren – etwa das Platzieren definierter Makros, die Ausleitung von Materiallisten oder das Erstellen vollständiger Seitenlayouts. „Das verändert unser Teamgefüge“, so Matthias Schmidt. „Die Experten kümmern sich um strategische Fragen und komplexe Projekte, während weniger Erfahrene produktiv mitarbeiten können – ohne dass wir auf Qualität verzichten.“ Die KI wird so auch zum Multiplikator für vorhandenes Know-how.

Ausgehend vom Stromlaufplan plant die Software einen vollständigen Schaltschrank: inklusive Bauteilplatzierung, Positionierung von Kabelkanälen und Verdrahtung – normkonform, platzoptimiert und EMV-gerecht. gen, erkennt Zusammenhänge, schlägt Lösungen vor und übernimmt Aufgaben – schnell, nachvollziehbar und normgerecht. Für Unternehmen bedeutet das: mehr Geschwindigkeit, weniger Fehler, geringerer Schulungsaufwand – und eine deutlich höhere Resilienz im Engineering. „Die KI macht nicht unseren Job“, sagt Daniel Hoferer. „Aber sie macht ihn schneller, sicherer und in vielen Fällen besser.

Und genau das braucht es aktuell in unserer Branche.“ anm � Der Autor, Dr. Axel Zein, ist CEO bei der WSCAD GmbH.

4/25 AUTOCAD Magazin

11

BRANCHE: ELEKTROTECHNIK

Umstieg auf eXs beim Automatisierer SFS Group

Auf einmal geht’s leicht Grundsätzlich waren die Projektverantwortlichen für Anlagenplanung der SFS Group am Standort Korneuburg mit ecscad als Lösung für die Elektroplanung sehr zufrieden. Doch dann überzeugte die Präsentation des Nachfolgeprodukts eXs – und der Umstieg war beschlossene Sache. Nach kurzer Einarbeitungszeit ist die Freude an der schlanken Benutzeroberfläche riesengroß. V O N R O S W I T H A M E N K E

I

nnovative Präzisionsteile in Autos, Smartphones, Flugzeugen und medizinischen Geräten stammen häufig von der SFS Group. Dabei gliedert sich der Firmenbereich „Engineered ­Components“

in die D ­ ivisionen Automotive, Electronics, ­Industrial und Medical.

Getreu dem Motto „Inventing ­success together“ entwickelt das Unternehmen gemeinsam mit seinen Kunden und

­ ieferanten Innovationen, die die LeisL tungsfähigkeit der eigenen P ­ rodukte verbessern und damit auch die der ­Geräte und Anlagen, zu denen die Bauteile ­gehören.

12 AUTOCAD Magazin 4/25

Bilder: SFS Group; Aufmacherbild: © BLKstudio/stock.adobe.com

Eigenschaftenmanager in eXs: Alles wird auf einer Seite angezeigt und lässt sich dort auch bearbeiten.

www.autocad-magazin.de

INFO EXS

SFS-Anlagentechnik und -Automatisierung: Hier werden Produktionsmaschinen und Roboter entwickelt und hergestellt, aber auch umgebaut oder modernisiert.

Der Bereich Automotive ist unter anderem im österreichischen Korneuburg zu Hause. Im Zentrum stehen spezifische, wachstumsstarke Segmente des Automobilmarkts. Dazu gehören insbesondere ABS/ESC und Bremsen, Motorkomponenten und Kraftstoffeinspritzung, Magnetventile, Sicherheitsgurte und Airbags, Sensoren, Sitze und Türen sowie Kunststoffteile für den Innenraum.

Um diese Teile effizient und effektiv zu fertigen, gibt es einen eigenen Bereich Anlagentechnik und Automatisierung, der Produktionsmaschinen und Roboter entwickelt und konstruiert. Pro Jahr entstehen hier ein bis zwei Anlagen oder größere Umbauten und Modernisierungen. Zwei Mitarbeiter begleiten diese Projekte von der ersten Idee bis zum Endprodukt.

Einstieg statt Umstieg Martin Steininger arbeitete noch nicht lange im Unternehmen, als der Umstieg vom bewährten ecscad auf eXs beschlossen wurde. Aus diesem Grund war die dreitägige Schulung für Umsteiger für ihn eine echte Herausforderung. „Zum Glück hatte aber der Kursleiter Verständnis für meine Situation“, erinnert er sich. „Ich konnte auch nach dem Kurs auf seine Unterstützung rechnen. Das hat mir einen zügigen Einstieg ermöglicht.“ Neben der guten Zusammenarbeit mit dem Kursleiter überzeugte ihn auch die Software an sich. Es sei leicht gewesen,

www.autocad-magazin.de

bei eXs die Funktionen zu finden, die man häufig brauche.

Auf den ersten Blick fällt auf, dass die Menüstruktur in eXs sehr schlank ist.

Als besonders praktisch erweist sich der Eigenschaftenmanager: Alles, was man zu einem Bauteil wissen muss, wird auf einer Seite angezeigt und lässt sich dort auch bearbeiten. Dadurch sparen Benutzer viele Klicks. Auch das Radialmenü ist ein echter Produktivitätsbooster. Eine Klemme lässt sich damit zum Beispiel über alle relevanten Leitungen „ziehen“, und die Software erzeugt automatisch die nötige Anzahl weiterer Klemmen, natürlich korrekt nummeriert und beschriftet.

Effizientes Tool Martin Steininger arbeitet derzeit an der Erweiterung einer bestehenden Anlage, die Metallbuchsen überprüft, die danach in eine Spritzgussform eingesetzt und „umgossen“ werden. Das fertige Teil wird anschließend entgratet und auf einem Förderband abgelegt, das es zur ­Verpackungsstation weiterleitet.

Beim Umbau geht es nicht nur darum, die Kapazität der Anlage zu steigern, ­sondern auch die einzelnen Prozesse zu verbessern. So erstellt Martin S ­ teininger mit eXs auch sämtliche Steuerungen für ­Roboter und Maschinen. Das ist nur ein Teil aller Aufgaben, da die Software nicht täglich genutzt wird. Dank der klug aufgebauten Befehle eignet sich das ­Programm auch für gelegentliche Nutzer.

eXs ist ein mechatronisches CAE-System, das grenzenlose Möglichkeiten zum Erstellen interdisziplinärer Dokumentationen bietet – etwa in den Bereichen Elektrotechnik, Versorgungs- und Gebäudetechnik sowie Hydraulik und Pneumatik – alles auf einer gemeinsamen Datenbasis. Durch die schlanke Benutzerführung gelingt dies einfach und schnell. Dank integriertem AutoCAD als Basis stehen dem Anwender sämtliche CAD-Funktionen zur Verfügung. So setzen die nahtlosen Anbindungen an Datenmanagementsysteme, 3D-Konstruktion und die BIM-Welt neue Maßstäbe für eine unternehmensweite, disziplinübergreifende Zusammenarbeit.

Am Standort Korneuburg produziert die SFS Group für den Automobilmarkt, zum Beispiel Airbags.

Seit kurzer Zeit ist bei SFS das ­erste ­Servicerelease von eXs in Betrieb. ­Martin Steininger ist damit sehr zufrieden:­ „Seitdem läuft das Programm wesentlich schneller und ist unbedingt ­zuverlässig.“ Einen großen Wunsch hat er ­dennoch: Da er für sein aktuelles Projekt viele Bauteile neu zeichnen musste, was enorme Zeit in Anspruch genommen hat, wünscht er sich Bibliotheken mit ­Herstellerteilen – auch mit solchen, die eben nicht so gängig sind. Klar ist, dass es Eclass-Bibliotheken geben wird; das MuM-Team arbeitet daran, die Kundenwünsche zu erfüllen. ra � Die Autorin, Roswitha Menke, ist Texterin und Erzählerin.

4/25 AUTOCAD Magazin

13

BRANCHE: ELEKTROTECHNIK

Elektro-Engineering bei Hahn Automation

Bild: Hahn Automation Group Holding GmbH

Unternehmenszentrale und größter Produktionsstandort von Hahn Automation in Rheinböllen.

Bis auf den letzten Zentimeter genau Die Hahn Automation Group verfolgt ein klares Konzept für die ­Weiterentwicklung ihres Elektro-Engineerings. Nach der Einführung von Eplan Pro Panel gehört das Unternehmen zu den ersten (Test-)Anwendern des Verkabelungs-Tools Cable proD. Das 3D-Routing von Leitungen an den komplexen und hoch automatisierten ­Sonderanlagen spart Kosten und erhöht die Qualität. V O N G E R A L D S C H E F F E L S

G Bild: Eplan GmbH & Co. KG

ebogen oder im Hochformat, zweioder dreiteilig und sogar über die volle Breite von der Fahrer- bis zur Beifahrertür: Displays sind heute das Anzeige- und Bedienelement im Fahrzeugcockpit. Die Automobilhersteller und

Dirk Scherer ist Manager Electrical Design bei der Hahn Automation Group.

14 AUTOCAD Magazin 4/25

ihre Zulieferer entwickeln immer neue Ideen für diese sehr flexible MenschFahrzeug-Schnittstelle. Und leistungsfähige Hersteller von Anlagen für die hochautomatisierte Fertigung schaffen die Voraussetzungen dafür, dass die neuen Display-Generationen in höchster Qualität und großen Serien produziert werden können. Ganz vorn dabei in diesem anspruchsvollen Aufgabenfeld ist die Hahn Automation Group.

Am Firmenhauptsitz Rheinböllen stehen diverse Anlagen für die automatisierte Fertigung komplexer Bauteile in der Produktion oder der Erprobung – nicht nur solche für das Kfz-Interieur. Auch anspruchsvolle Komponenten für die Elektronik und die Medizintechnik (von der Pipette bis zum Herzschrittmacher) werden auf Anlagen der Hahn Automation Group gefertigt. Alle zeichnen sich durch einen hohen Automationsgrad und kurze Taktzeiten aus – und jede Anlage ist ein Unikat. Unabhängig von der Größe der Anlage und der Zielbranche: Die Kons-

trukteure setzen im Elektro-Engineering seit rund fünfzehn Jahren Eplan ein. Dirk Scherer, Manager Electrical Engineering: „Wir erstellen die Schaltpläne mit Eplan Electric P8 und geben die so erzeugten Geräte- und I/O-Listen an den Einkauf und die Fertigung aus.“ Seit gut zwei Jahren werden die Schaltschränke mit Eplan Pro Panel geplant: „Das beschleunigt nicht nur den Schaltschrankbau, es erhöht auch dessen Qualität – schon aufgrund der 3D-Visualisierungen.“ Grundlage der Elektrokonstruktion an allen Standorten weltweit ist eine einheitliche Artikeldatenbank, die laufend aktualisiert wird: Zwei bis drei Mitarbeiter pflegen neue Artikel ein und reichern die Datensätze so an, dass eine einheitliche (und hohe) Datenqualität entsteht. Grundlage dieser Datenbank ist das Eplan-Data-Portal.

Vor zwei Jahren, mit der Einführung von Eplan Pro Panel, haben die Verantwortlichen ein Konzept für die Weiterentwicklung des Schaltschrank-

www.autocad-magazin.de

Bild: Hahn Automation Group Holding GmbH

SCHALTSCHRANKBAU IM EIGENEN HAUS

Anlage für den Automobilsektor inklusive digitalem Zwilling.

baus e ­ ntwickelt, der an den Standorten Rheinböllen und Sveta Nedelja/Kroatien, also im eigenen Hause, erfolgt. Dabei wurde ein Thema adressiert, das sich außerhalb des Schaltschranks befindet: die Verlegung der Kabel an den Anlagen selbst. Dirk Scherer: „Bei jeder Anlage verlegen wir eine große Anzahl an Leitungen, darunter auch teure Servoleitungen.

Wenn deren Längen nur geschätzt werden, gibt es entweder viel Verschnitt oder es ist auch mal eine Leitung zu kurz. Und die Verlegewege sind beliebig und unter Umständen nicht optimal. Das wollten wir vereinheitlichen und effizienter gestalten.“

Virtuelle Leitungen mit Cable ProD Es traf sich gut, dass Eplan gerade die Markteinführung eines Werkzeugs für eben diese Aufgabe plante: Cable proD. Dieses CAD-Tool verlegt virtuell Leitungen im Feld und ermittelt auf Basis des Schalt-

plans und von MCAD-Daten selbsttätig sowohl die erforderliche Leitungslänge als auch den Verlegeweg. Die exakten Längen werden zurück ins Eplan-Projekt gegeben. Die Hahn Automation Group vereinbarte mit Eplan die Erprobung von Cable proD am konkreten Beispiel einer Anlage zur automatisierten Herstellung von Kfz-Komponenten mit einer Zykluszeit von 41 Sekunden. 18 Arbeitsstationen sind hier mit Energie und Signalen zu versorgen. Da es sich teilweise um komplexe Arbeitsschritte (etwa Kaltschrumpfen mit Stickstoff) handelt, waren rund 300 Sensorleitungen, 50 Stromleitungen und elf Servoleitungen zu verlegen.

Das Ergebnis des Tests war aus Sicht der Hahn Automation Group durchweg überzeugend. Dirk Scherer: „Die Leitungen werden gebündelt und durch Kabelkanäle in 3D geroutet. Das System ­ermittelt zuverlässig die Kabellängen, man muss also weder vorher messen noch nachher korrigieren. Und das Personal kann fehlerfrei und zügig arbeiten, weil die Leitungswege im Viewer angezeigt werden.“ Ein weiterer Vorteil: Dass die teuren Servoleitungen ohne Verschnitt gefertigt werden, spart Kosten, Kupfer und CO2-Emissionen.

Bild: Hahn Automation Group Holding GmbH

Gut für den Service

Cable proD ermittelt Kabellängen auf Basis des Schaltschrankaufbaus mit Eplan Pro Panel.

www.autocad-magazin.de

Verbesserungen sieht Hahn Automation Group aber auch noch auf einer anderen Ebene – beim Service. Dirk Scherer: „Viele der Leitungen in unseren Anlagen sind b ­ eweglich und unterliegen dem Verschleiß. Das heißt: Der Kunde bestellt Leitungen, die wir nachfertigen müssen.

Wenn die exakte Länge hinterlegt ist, können wir den Leitungssatz passgenau erstellen und dem Kunden schnellen

Zur Neuausrichtung des Schaltschrankbaus, die vor zwei Jahren gestartet ist, gehören großzügige Räumlichkeiten in Rheinböllen, die eine klar strukturierte Fließfertigung ermöglichen. Als Standard kommen Schränke aus dem Rittal-Portfolio zum Einsatz. Die mechanisch bearbeiteten Module aus der VX- und AX-Baureihe werden über den Rittal-Partner Elmatec bezogen, ebenso die Kühlgeräte der Blue e+-Serie. Bei rund 150 Schaltschränken, die pro Jahr in Rheinböllen gefertigt werden, ist ein ausgewogener Mix aus manueller und automatisierter Tätigkeit sinnvoll. Die eigene Fertigung möchte man schon aus Gründen der Flexibilität beibehalten, da im anspruchsvollen Sondermaschinenbau kurze Wege zwischen Konstruktion und Fertigung von Vorteil sind.

­ ervice mit der perfekt passenden LeiS tung bieten.“ Das gilt auch für Leitungen mit Energieketten – und dann, wenn beispielsweise ein Wechselsatz für ein neues Produkt oder neues Werkzeug benötigt wird. Sie lassen sich im gleichen Standard fertigen wie die bereits vorhandenen.

Nach dem erfolgreichen Test will die Hahn Automation Group Eplan Cable proD zuerst in Rheinböllen nutzen, später an anderen Standorten. Dafür spricht auch, dass das automatisierte Kabelrouting perspektivisch zum eingeschlagenen Weg in die Zukunft des Anlagen- und Schaltschrankbaus passt. „Wir sind fest davon überzeugt, dass wir Schaltpläne künftig nicht mehr zeichnen, sondern konfigurieren. Dafür haben wir auch schon Vorarbeiten geleistet, zum Beispiel die Artikeldatenbank, das M ­ akroprojekt und das Basisprojekt. Strom- und Klimatisierungsbedarf lassen sich heute schon automatisiert erstellen. So werden wir noch effizienter und können uns stärker auf innovatives Konstruieren fokussieren“, sagt Dirk Scherer. ra � Der Autor, Gerald Scheffels, ist freier Fachjournalist im Auftrag von Eplan.

4/25 AUTOCAD Magazin

15

PRAXIS

Die AutoCAD-Expertenrunde

Lösungen animieren, ihn vor allem erleichtern. Aus den vielen Leseranfragen haben wir die zur Veröffentlichung ausgewählt, die allen Anwendern auch einen praktischen Nutzen ­versprechen. Die Fragen beantwortet unser Experte Wilfried Nelkel.

1 Verschieben funktioniert nicht

?

Wir arbeiten mit AutoCAD 2023 und haben beim Verschieben von Objekten zu einer fixen Koordinate immer das Problem, dass AutoCAD scheinbar macht, was es will. Wenn wir Objekte von einem bestimmten Punkt aus auf die Koordinate 0,0,0 verschieben, passiert gar nichts. Dass es grundsätzlich funktionieren kann, zeigt sich am Rechner eines Kollegen, der mit AutoCAD 2020 arbeitet. Gibt es einen Unterschied zwischen den beiden Versionen?

!

Es gibt nur einen Unterschied, Ihre unterschiedlichen Einstellungen. Ausschlaggebend für die Interpretation der Koordinateneingabe ist die System-­ variable DYNPICOORDS. Sie steuert, ob die Zeigereinheiten ein relatives oder absolutes Format für die Koordinateneingabe verwenden. Steht diese Variable auf 0, werden die Eingaben relativ und bei 1 absolut. Am einfachsten gelangen Sie zu den Einstellungen dieser Variablen, wenn Sie einen Rechtsklick ­ auf das Symbol für die dynamische Eingabe machen und dann „Einstellungen für dynamische Eingabe“ wählen. (Bild 1)

Über die Einstellungen der Zeigereingabe gelangen Sie ins Dialogfenster „Zeigereingabeeinstellungen“.

Aktivieren Sie hier anstatt „Absolute Koordinaten“ die Option „Relative ­Koordinaten“, je nachdem, was Sie bevorzugen.

Es gibt noch eine Empfehlung von meiner Seite: Wenn Sie häufig mit Absolutkoordinaten arbeiten, stellen Sie diese hier ein (etwa, wenn Sie GaußKrüger-Koordinaten nutzen, so wie im Straßenbau üblich). Arbeiten Sie überwiegend mit relativen Koordinaten, aktivieren Sie diese Option. Egal, welche

Bild 1: Einstellungen für die Systemvariable DYNPICOORDS.

16 AUTOCAD Magazin 4/25

Einstellung Sie vornehmen, mit dem @-Zeichen können Sie immer r­ elative Koordinaten erzwingen und absolute mit der Raute #.

Hier noch kurz eine Erklärung der Relativkoordinaten, von denen es zwei verschiedene Arten gibt. Relative Absolutkoordinaten: Sie zeichnen eine Rampe im Schnitt, die auf einer horizontalen Länge von zehn Meter um einen Meter ansteigt. Der tiefste Punkt ist links unten an der Rampe. Starten Sie den Linienbefehl und klicken Sie einen Punkt. Als zweiten Punkt geben Sie @10,1 ein. So verschieben Sie den zweiten Punkt relativ zum ersten um X = 10 und Y = 1 Zeichnungseinheiten.

Angenommen, Sie geben hier @10,1 ein, wandert der zweite Punkt nach rechts unten (also – Y).

Dann gibt es noch relative Polarkoordinaten, die man braucht, um eine Entfernung sowie einen Winkel zu messen. Starten Sie wieder den Linienbefehl und geben als zweiten Punkt ein @10<20 ein. Das heißt, zeichne einen zweiten Punkt relativ zum ersten.

Dieser zweite Punkt ist zehn Zeichnungseinheiten in einem Winkel von 20 Grad zum ersten Punkt entfernt.

www.autocad-magazin.de

Bild: MK-Photo, AdobeStock

Alle Tipps sollen zum selbstverständlichen Umgang mit AutoCAD und seinen vertikalen

2 Tastaturkurzbefehle in AutoCAD ?

Ich arbeite seit vielen Jahren mit AutoCAD und frage mich immer wieder, ob es dort irgendwo eine Übersicht über die ­Tastaturkurzbefehle gibt. Beim Arbeiten oder in Foren entdecke ich stets neue Kniffe, um AutoCAD mit ­Tastaturkurzbefehlen zu bedienen. Ich bin nicht so der Freund der neuen Benutzeroberfläche, da mir die Werkzeugkästen fehlen. Aber man muss ja mit der Zeit gehen. Gibt es irgendwo eine Übersicht zu diesen Tastaturkurzbefehlen?

!

Ich werde bei Schulungen immer wieder gefragt, welche Tastaturkurzbefehle es in AutoCAD gibt. Meistens verweise ich auf die ACAD.PGP-Datei, die sich prima mit den Express-Tools von AutoCAD betrachten lässt. Jedoch ist diese listenhafte Aufstellung wenig hilfreich, wenn es darum geht, sich mit den Tastaturkurzbefehlen im AutoCAD näher zu beschäftigen. AutoCAD hat den Vorteil, es so bedienen zu können,

wie der Einzelne es bevorzugt: •A rbeiten mit Symbolen (also der eher visuell-optische Anwender) •A rbeiten mit Tastaturkurzbefehlen •A rbeiten mit dem Kontextmenü (hier sind auch viele Befehle direkt verfügbar) Jeder hat seine eigene Arbeitsweise.

Das kann ein Vorteil sein, aber auch manchmal ein Nachteil. Entscheiden müssen Sie als Anwender, wie Sie

sich am besten in AutoCAD zurechtfinden. Das Original finden Sie hier zum Download oder weiter unten auf unserem Webspace. https://damassets.autodesk.net/content/dam/autodesk/www/campaigns/emea/docs/ autocad-shortcuts-de.pdf Das PDF lässt sich gut ausdrucken. Die Tastaturkurzbefehle sind alphabetisch geordnet und bieten auch die Möglichkeit, Tastaturaufkleber auszudrucken.

3 Arbeiten mit den Griffen von AutoCAD ?

Wir verschieben oftmals Objekte in unseren Planungen. Dafür möchte ich gerne mit den Griffen arbeiten, da sie das Starten von Befehlen, wie Schieben oder Drehen, überspringen. Meist ist es jedoch so, dass gerade bei Blöcken der Einfügepunkt, den man zum Verschieben oder Drehen anpacken müsste, nicht der definierte Einfügepunkt des Blocks ist. Haben Sie hier eine Idee, wie man die Griffbearbeitung trotzdem nutzen kann?

!

Mir persönlich gefällt die Griffbearbeitung auch als schnelle und elegante Variante, um grundlegende Änderungsbefehle ohne konkreten Befehlsaufruf auszuführen. Als Beispiel möchte ich einen Block (einen Schrank) heranziehen, bei dem der Einfügepunkt, wie von ­Ihnen beschrieben, „falsch“ definiert ist.

Ziel soll sein, den Schrank in die linke obere Ecke der Wände zu verschieben,

Bild 2: Block ohne Befehl anklicken.

www.autocad-magazin.de

ohne den Befehl SCHIEBEN zu nutzen. Problem an der Sache ist, dass der Einfügepunkt des Blocks in der rechten oberen Ecke liegt. (Bild 2) Sie können jedoch trotzdem den blauen (kalten) Griff der Blockdefinition nutzen. Aktivieren Sie den Griff, damit er rot wird. Über das Kontextmenü aktivieren Sie die Option „Basispunkt“ und wählen nun nachfolgend die linke obere Ecke des Schranksymbols aus. (Bild 3) Jetzt können Sie die linke obere Ecke einsetzen, um den Schrank an die gewünschte Stelle zu verschieben. (Bild 4)

Bild 3: Das Kontextmenü nach Aktivierung des Griffs nutzen.

Bild 4: Absetzen des Schranks über die linke obere Ecke.

4/25 AUTOCAD Magazin

17

PRAXIS

Die AutoCAD-Expertenrunde

4 Konfiguration von AutoCAD Architecture sichern ?

Ich bin CAD-Verantwortlicher in einem kleinen Architekturbüro und würde gerne die Konfiguration von AutoCAD Architecture der einzelnen Benutzer sichern. Grundsätzlich geht es mir aber darum, eine Grundkonfiguration zu schaffen, die ich zunächst auf einem Rechner definiere. Die möchte ich dann auf alle anderen Rechner übertragen. Es geht hierbei um individuelle Pfade in den Optionen für Vorlagen, Plotstile usw. Bislang habe ich auf jedem Rechner die Pfade separat eingestellt, was bei aktuell acht Geräten sehr zeitaufwändig ist. Gibt es hier ein Tool, das eine Konfiguration auf andere Rechner überträgt?

!

Solch ein Tool ist in ihrer AutoCAD Architecture-Installation eigentlich schon vorhanden. Sie finden es im Startmenü bei der jeweiligen ­Architecture-Version. (Bild 5) Wieso braucht man diese Funktion überhaupt?

•S ie haben bestimmte Einstellungen individuell konfiguriert und festgelegt, welche Buttons in der Statusleiste angezeigt werden und welche nicht.

•S ie haben den Zeichnungshintergrund an ihre Wünsche angepasst.

•D ie Fadenkreuzgröße wurde verändert.

•S ie haben benutzerdefinierte Pfade zu ihrer AutoCAD-Architecture-Konfiguration hinzugefügt oder diese verändert.

•S ie haben unterschiedliche Arbeitsbereiche erstellt usw.

Die Funktion zum Abspeichern ihrer benutzerdefinierten Einstellungen finden Sie direkt im Startmenü (sofern diese bei der Installation ihres AutoCAD Architecture ausgewählt wurde).

In neueren Versionen gibt es keine Möglichkeit mehr, die Komponenten einzeln auszuwählen. Das bedeutet, die Import- und Export-Möglichkeit

Bild 6: Ändern Sie unbedingt die Einstellungen für die Arbeitsbereiche. wird standardmäßig mit installiert.

Arbeitsbereiche: Klicken Sie auf das Zahnrad unten rechts in der Statusleiste und wählen Sie „Arbeitsbereichseinstellung…“. ­Autodesk hat hier die untere Option „Änderungen am Arbeitsbereich a­ utomatisch speichern“ aktiviert. Das ist falsch!

(Bild 6)

Bild 5: Import- und Exportmöglichkeit der Konfiguration im Startmenü.

18 AUTOCAD Magazin 4/25

Wenn Sie einen Arbeitsbereich abspeichern, möchten Sie ja einen bestimmten Zustand absichern. Verändert man nun versehentlich etwas am Arbeitsbereich, wird dies (unabsichtliche) auch abgespeichert. Das will man doch nicht. Verändern Sie deshalb die Einstellung auf „Änderungen am Arbeitsbereich nicht speichern“. Diese Voreinstellung variiert je nach AutoCAD-Architecture- oder AutoCAD-Version.

Export der Einstellungen: Sowohl beim Ex- als auch beim Import muss AutoCAD Architecture beendet werden. Beim Export werden alle Einstellungen Ihres AutoCAD Architecture in einer ZIP-Datei abgelegt. Diese hat je nach Konfiguration zwischen sechs und zehn MByte.

Import der Einstellungen: Beim Import werden (fast) alle Einstellungen wieder hergestellt. Der Import

www.autocad-magazin.de

seln Sie nach dem Import in AutoCAD Architecture und starten Sie die Optionen (RMT in der Befehlszeile -> Optionen). Dann aktivieren Sie die Registerkarte „Symbole“ (eventuell müssen Sie etwas nach rechts in den Registerkarten navigieren). (Bild 7) Der „Symbolstammpfad des Werkzeugkatalogs“ (auch AEC_CONTENTDIR genannt) muss manuell angepasst werden.

Bild 7: In AutoCAD Architecture wird der „Symbolstammpfad des Werkzeugkatalogs“ Sichern Sie unbenicht importiert. dingt Ihre AutoCAD A r c h i tec t u r e - Ko n f i lässt sich auf einem neuen Rechner guration ab. Irgendwann werden Lediglich eine Einstellung müssen oder auf einem Zweitrechner durchSie nachträglich manuell anpassen. Sie diese mit Sicherheit benötigen, führen. So haben Sie immer Ihre selbst wenn Sie nur einen neuen Ob dieser Umstand gewollte ist oder gewohnte Benutzeroberfläche und ­ Rechner von Ihrem Arbeitsgeber beeinfach durch Autodesk vergessen kommen. ra � Arbeitsbereiche zur Verfügung. wurde, ist mir nicht bekannt: Wech-

LISP-Programme für AutoCAD Vielleicht vermissen Sie hier an altgewohnter Stelle die Tool-CD? Ab sofort können Sie als Abonnent des AUTOCAD Magazins nun die acht LISP-Programme online beziehen. Die ent-­ sprechenden Informationen mit dem Link für die Bezugsmöglichkeit entnehmen Sie bitte dem beiliegenden Schreiben.

Hier die LISP-Programme dieser Ausgabe im Überblick:

ACM-DIMCHANGE.LSP: Bemaßungen schnell anpassen K_DIMCHAIN.LSP: Bemaßungen zu Maßketten konvertieren ACM-BEMSTILNAMENAENDERN.LSP: Bemaßungsstilnamen ändern Bild: greenbutterfly, AdobeStock

HOEHENDIFFERENZEN.LSP: Höhendifferenz in Attribut ACM-BLITZLAYER.LSP: Neuer Layer per aktueller Zeichnungseinstellung FR_BV_GESPURUN.LSP: Unverleimte Breitenverbindung ACMZIPX.LSP: Zipp-Zapp verpackt ACM_KENNUNG.LSP: Layer- oder Blockkennzeichnungen bereinigen

www.autocad-magazin.de

4/25 AUTOCAD Magazin

19

PRAXIS

LISP-Programme für AutoCAD

A ACM-DIMCHANGE.LSP: Bemaßungen schnell anpassen Das Bemaßen von Bauteilen in technischen Zeichnungen ist einer der wichtigsten Grundbestandteile des technischen Zeichnens, da nur durchs Eintragen von Maßen die Bauteile reproduzierbar werden. Die Grund­ regeln für das Bemaßen technischer Zeichnungen sind in der DIN 40610 und DIN 406-11 beschrieben.

Beschrieben sind die Abmessungen, ­ also Länge, Höhe, Durchmesser usw. sowie die Form von Bauteilen. AutoCAD hält zum Erstellen und Bearbeitung von Bemaßungen verschiedene Befehle vor. Aber nicht immer will man alle Möglichkeiten nutzen und sich durch verschiedene Menüstrukturen hangeln. Deshalb stellt das Tool ACM-DIMCHANGE.LSP verschiedene

Befehlsaufrufe bereit, die die vorhanvon einem abgerundeten Rahmen denen ­AutoCAD-Befehle ergänzen: hervorheben •D IMRND: ändert den Rundungs-­ • D IMCHECK-: entfernt alle Prüfbemaßungseinstellungen faktor bei allen angewählten Bemaßungen auf einen Rutsch, etwa auf •D IMCBYLAYER: setzt alle Farben bei 1, so dass sich keine Kommamaße auszuwählenden Bemaßungen auf ergeben; oder auf 5, dass alle Maße „VonLayer“ auf 5 oder 0 enden Alle durch diese zusätzlichen Befehle •D IMPRECISION: setzt die angezeigte vorgenommenen Änderungen lassen Genauigkeit bei allen vom Anwensich durch den _UNDO-Befehl wieder der ausgewählten Bemaßungen, alrückgängig machen. Thomas Krüger/ra � so die angezeigten Kommastellen •D IMORG: entfernt alle TextüberschreiProgramm: ACM-DIMCHANGE.LSP bungen bei den gewählten Bemaßungen, so dass das angezeigte Maß wieFunktion: Bemaßungen bearbeiten der dem gemessenen Wert entspricht Autor: Thomas Krüger •D IMCHECK+: wandelt ­auszuwählende Lauffähig ab: AutoCAD 2018 Bemaßungen mit einem Klick in eine Bezug: online Prüfbemaßung um, so dass sie sich

B FR_BV_GESPURUN.LSP: Unverleimte Breitenverbindung Bei der Möbelfertigung aus Massivholz sind die Grundkonstruktionen unabhängig vom Entwurf materialgerecht auszuführen. Dieses gilt besonders für die unterschiedlichen Varianten von Breitenverbindungen im Vollholzbereich.

FR_BV_GESPURUN.LSP ist eine Routine, mit der sich Konstruktionsdaten einer gespundeten Breitenverbindung inklusive Radien/Längsrundungen auf einfache Art individuell erstellen lassen. Die zeichnerische Aufbereitung der Breitenverbindung erfolgt durch Eingabe aller erforderlichen Daten in die zum Programm gehörende Dialogbox.

Das Programm erstellt einfache Breitenverbindungen mit gespundeten Fugen und Radien. Die gespundeten Bretter werden an der einen Kante mit einer Feder und an der anderen Kante mit einer Nut versehen. Zusätzlich wird eine Rundung mit einem Radius angebracht. Die Verbindung entsteht, indem man die Feder- und Nutseite der Bretter zusammenführt.

In der Dialogbox sind bereits Voreinstellungen hinterlegt, die die

20 AUTOCAD Magazin 4/25

­ esentlichen w Konstruktionsvorgaben für eine technisch einwandfreie Ausführung garantieren. So sollte die ­Nuttiefe dieser Konstruktion zwischen 1/3 bis 1/2 der Brettdicke betragen, die Nuthöhe wird generell auf 1/4 der Brettdicke berechnet. Die Brettbreite der einzelnen Bretter sollte im Möbelbau wegen ihres Schwundverhaltens möglichst kleiner als 120 mm sein.

Nach dem Start des Programms erscheint die Dialogbox. Nachdem man im unteren Teil der Maske die Konstruktionsdaten eingegeben hat, wählt man über eine Listbox oder durch Anklicken des auf der rechten Seite eingebundenen Vorschaubilds aus den drei Ausführungsvarianten: linkes, mittleres oder rechtes Brett. Beim Anklicken des ersten Vorschaubilds wechselt die ­Dialogbox je nach Klick auf die vordere oder nächste Brettkonstruktion.

Die Vorgaben der Dialogbox lassen sich nach Bedarf überschreiben, zudem beinhaltet sie die Möglichkeit zur ­weiteren Detailbearbeitung durch ­Aktivieren des Schaltknopfs „Auf Grenzen zoomen“:

Lm D1 D2

: Brettbreite : Brettdicke : Federlänge/Nuttiefe (D 1/2 empfohlen) D3 : Nutbreite (wird auf 1/3 D1 berechnet) Ru1 : Radius der Längsrundung KZ : Vollholz Kurzbezeichnung ScA : Schraffurabstand ScW : Schraffurwinkel Die eigenständige Struktur beinhaltet die Layer „LT-A“ und „LT-B“. Sie ist angelehnt an die im Tischlerhandwerk gültige DIN 919 „Technische Zeichnungen – Holzverarbeitung – Grundlagen“. Auch die erzeugten Schraffuren erfüllen diese Vorgaben.

Felicitas Ribbrock/ra �

Programm: FR_BV_GESPURUN.LSP Funktion: Unverleimte Breitenverbindung mit gespundeten Fugen und Radien Autorin: Felicitas Ribbrock Lauffähig ab: AutoCAD 2023 Bezug: online

www.autocad-magazin.de

C K_DIMCHAIN.LSP: Bemaßungen zu Maßketten konvertieren Wenn man zum Beispiel mit K_DIMXY aus dem AUTOCAD Magazin 03/25 Blöcke oder Punkte einzeln bemaßt hat, kann ein Plan ziemlich unübersichtlich sein, weil die Bemaßungen „alles vollmalen“. Eine Lösung kann sein, aus den Bemaßungen Kettenmaße zu machen, doch dann ist leider alles neu zu bemaßen und die Verwendung eines Tools, das jedes Objekt einzeln bemaßt, eigentlich sinnlos.

Hier kann das Tool K_DIMCHAIN. LSP helfen. Es konvertiert alle gewählten Bemaßungen zu Kettenmaßen, wenn diese eine gemeinsame Bezugslinie haben. Es können auch Bemaßungen mit verschiedenen Bezugslinien auf einmal gewählt wer-

den, die dann vor der Verarbeitung be, usw. haben. Nur Bemaßungen auf gruppiert werden. Damit lassen sich gesperrten Layern werden aussorBemaßungen in X- und Y-Richtung tiert und nicht bearbeitet. gleichzeitig bearbeiten, weil unabDie Position der Maßkette wird hängig voneinander separate Maß- aus den Daten der alten Bemaßungen ketten entstehen. berechnet. Sollte sie ungünstig posiDie bestehenden Bemaßungs-­ tioniert sein, gibt es im nächsten Heft objekte werden nicht angepasst. Die ein Tool, um ganze Maßketten neu zu Kettenmaße aber vom Tool neu er- positionieren. Andreas Kraus/ra � zeugt und die bestehenden Bemaßungen gelöscht. BemaßungsüberschreiProgramm: K_DIMCHAIN.LSP bungen werden nicht berücksichtigt Funktion: Bemaßungen zu Maßketten und es wird die aktuellen Einstellunkonvertieren gen für Bemaßungsstil, Farbe, Layer, Autor: Andreas Kraus usw. verwendet.

Lauffähig ab: AutoCAD 2020 Die gewählten BemaßungsobBezug: online jekte können auch unterschiedliche Daten bei Bemaßungsstil, Layer, Far-

D ACMZIPX.LSP: Zipp-Zapp verpackt Etransmit ist ein Werkzeug, um Zeichnungsdateien mitsamt ihren Abhängigkeiten, wie XRefs, Schriftarten oder Texturen, in eine ZIPDatei zu verpacken. (auch mehrere Zeichnungsdateien auf einmal) Ob DWG-Dateiformate ändern, XRefs binden oder Dateien bereinigen: Es lohnt sich, seine Optionen genauer zu betrachten.

Hier soll es jedoch um ein anderes Programm zum Packen von ­Dateien gehen: ACMZIPX.LSP. Es stellt keinen Ersatz oder eine Variante dar, sondern soll vielmehr das übliche Zippen im Dateiexplorer ­ oder einem Zusatzprogramm wie 7zip ersetzen.

Das Programm beinhaltet drei Befehle, mit denen man gängige ZIPBefehle direkt aus AutoCAD h ­ eraus durchführen kann: ACMZIPAD komprimiert die aktuell geladene Zeichnungsdatei in einen zu wählenden Ordner. ACMZIPO komprimiert einen ausgewählten Ordner in einen ebenfalls zu wählenden Ordner und ACMZIPMD bietet schließlich ­ eine Dialogbox an, in die sich ­ mehrere Dateien aus den verschiedensten

www.autocad-magazin.de

Ordnern einer Dateisammlung hinzufügen lassen. Anschließend werden diese Dateien in eine ZIP-Datei in einen ebenfalls zu wählenden Ordner komprimiert.

Alle drei Befehle verwenden für den Komprimierungsvorgang die Windows Powershell. Eine Herausforderung dabei: die korrekte Syntax für einen funktionierenden Befehlsaufruf der Powershell aus AutoCAD heraus zu finden. Darüber hinaus war es für ACMZIPMD notwendig, mehrere Dateien – noch dazu aus ­ verschiedenen Ordnern – wählen zu können. Ein solcher Dialog ist in ­AutoCAD nicht vorgesehen und auch die Windows-API scheint keine Lösung anzubieten. Daher wurde ein eigener DCL-Dialog entwickelt.

Die Optik unterscheidet sich naturgemäß von den üblichen Windows-Dialogen: Im oberen linken Bereich sind die verfügbaren Unterordner des aktuellen Ordners sichtbar. Hier kann man einen Ordner mit einem Klick öffnen oder mit den Punktnavigationen in der Ordnerstruktur nach oben klicken. Wurde ein Ordner gewählt, erscheinen

im rechten Bereich die darin enthaltenen Dateien. Hier lassen sich eine Datei, oder mithilfe der STRG und Umschalttasten mehrere Dateien, auswählen. Durch einen Klick auf „Hinzufügen“, werden die gewählte Dateien dann in den unteren Dialogbereich geschrieben. Nun kann man zu einem anderen Ordner navigieren, um weitere Dateien in die Liste aufzunehmen.

Durch einen Klick auf „OK“ im ­ Dialog werden die gewählten ­Dateien als Liste an das eigentliche Programm zurückgegeben und dort durch Umformatieren in die richtige Syntax der Powershell übergeben.

Markus Hoffmann/ra �

Programm: ACMZIPX.LSP Funktion: die aktuelle Datei, einen Ordner oder mehrere Dateien unterschiedlicher Ordner aus AutoCAD heraus zippen Autor: Markus Hoffmann Lauffähig ab: AutoCAD 2024 & BricsCAD V24 Bezug: online

4/25 AUTOCAD Magazin

21

PRAXIS

LISP-Programme für AutoCAD

E

ACM-BEMSTILNAMENAENDERN.LSP: Bemaßungsstilnamen ändern

Umlaute sind fester Bestandteil der deutschen Sprache, aber Raritäten im Rest der Welt. Daher ist es gerade beim Austausch mit internationalen Partnern ratsam, einen großen Bogen um „ä“, ö“ und „ü“ in Bemaßungsstilnamen zu machen. Bei Geschäftsverbindungen in die Schweiz sollte zudem tunlichst auf das scharfe S verzichtet werden, das dort nicht zum Einsatz kommt und auf eidgenössischen Tastaturen gänzlich fehlt. Über eigene Firmenstandards lassen sich entsprechende Namensregelungen steuern, dennoch kann es passieren, dass deutschsprachige Partner Zeichnungen zur Verfügung stellen, die diesen Vorgaben zuwiderlaufen. Sind Austauschdokumente umlautverseucht, sollten die ­Bemaßungsstilbezeichnungen vor der Weitergabe internationalisiert werden. Einige wenige Bemaßungsstile lassen sich schnell per Hand umbenennen, ab einer gewis-

sen ­Anzahl wird es aber mühsam und zeitraubend.

ACM-BEMSTILNAMEN-AENDERN. LSP dagegen erledigt diese Aufgabe im Handumdrehen mit zwei Schritten. Zunächst werden in ei­ nem Dialogfeld die Befehlsoptionen festgezurrt. Ist das Kontrollkästchen „Umlaute“ aktiviert, ändert die Routine alle „ä“, „ö“ und „ü“ entsprechend ihrer Groß-/Kleinschreibung in „ae“, „oe“ oder „ue“. Für die Umwandlung aller „ß“ in Doppel-S ist die Option „Eszett“ zuständig.

Möchte man auch Leerzeichen aus den Bemaßungsstilnamen ­eliminieren, gibt es hierfür drei Möglichkeiten. Entweder werden die Leerzeichen komplett entfernt oder gegen Binde-/Unterstriche ausgetauscht. Schließlich lässt sich auch noch die Groß-/Kleinschreibung auf dreierlei Arten beeinflussen: Komplett groß oder klein oder der erste Buchstabe wird groß und das Fol-

gende klein geschrieben. Sind alle Änderungsregeln festgelegt, bestimmt der zweite Schritt, welchen Bemaßungsstilen eine Behandlung zuteilwird. Hierbei besteht die Wahl zwischen „alle Bemaßungsstile“ und der Option „Auswahlliste“, die ein weiteres Dialogfeld öffnet, in dem sich gezielt einzelne Bemaßungsstile herauspicken lassen. Nachdem auch dieser Schritt getan ist, tauft die Funktion alle gewählten Bemaßungsstile wunschgemäß um.

Gerhard Rampf/ra �

Programm: ACM-BEMSTILNAMENAENDERN.LSP Funktion: Umlaute, Eszett- und Leerzeichen sowie die Groß-/Kleinschreibung von Bemaßungsstilen ändern Autor: Gerhard Rampf Lauffähig ab: AutoCAD 2010 Bezug: online

F HOEHENDIFFERENZEN.LSP: Höhendifferenz in Attribut Im Vermessungswesen geht es oft um Flächenpunkte, etwa Fußböden oder Fassaden. Aus gemessenen Punkten werden dann die lotrechten Abweichungen zur Sollfläche dargestellt. Das geschieht über Textanschriebe (Attribute von Blöcken) mit positiven, negativen oder neutralen Abweichungen: +0.001 | -0.001 | ±0.000.

Beispiel: Auf einer XY-Ebene werden einzelne Raumpunkte, etwa durch einen Scanner, gemessen. Die lotrechten Abweichungen zur Ebene sind durch Blöcke/Attribute dargestellt. So kann man anhand der positiven und negativen Abstand­ werte eine Beurteilung der Fläche vornehmen.

Mit dem Tool HOEHENDIFFERENZEN.LSP lässt sich die oben beschriebene Aufgabe gut bewältigen. Dafür wird ein BKS so erstellt, dass dessen

22 AUTOCAD Magazin 4/25

XY-Ebene der Sollfläche entspricht.

Dann lassen sich auf AutoCAD-Punkte oder Punktblöcke neue Blöcke einfügen, die zwei Attribute enthalten: zur Darstellung der Punktnummer und der lotrechten Abweichung zur Sollfläche. Die Ausrichtung der neuen Blöcke entspricht dem aktuellen WKS/BKS. Die einzufügenden Blöcke sind namentlich durch das Programm festgelegt. Folgende Bezeichnungen werden verwendet: • Blockname: „HDI“ (Einfügelayer: „HDIBlock“) ■A ttribut: „PNR“ (Layer: „HDI-BlockPNR“) ■A ttribut: „DIFF“ (Layer: „HDI-BlockDIFF“) ■T extstil: „HDI-ARIAL“ Wenn ein anderes Layout für den Block gewünscht ist, muss man mit einer

Vorlagendatei und geänderter Blockdefinition arbeiten. Die namentlichen Festlegungen sind einzuhalten. Beim Einfügen der Blöcke sind folgende Einstellungen vorzunehmen: •N achkommastellen für die Darstellung der Abweichungen zur Fläche •P unktnummer aus vorhandenen ­Blöcken übernehmen, oder ab einer Punktnummer laufend hochzählen •E infügefaktor, um die Größendarstellung der neuen Blöcke zu verändern

Jörn Bosse/ra �

Programm: HOEHENDIFFERENZEN.LSP Funktion: Höhendifferenz in Attribut Autor: Jörn Bosse Lauffähig ab: AutoCAD 2021 Bezug: online

www.autocad-magazin.de

G ACM-BLITZLAYER.LSP: Neuer Layer per aktueller Zeichnungseinstellung Das A und O einer gut organisierten CADZeichnung ist eine durchdachte Layerstruktur. Soll ein neuer Layer angelegt werden, geschieht dies für gewöhnlich im Layereigenschaftenmanager: auf das Schaltersymbol „Neuer Layer“ klicken, dann noch Namen und E ­ igenschaften festlegen und schon befindet sich eine weitere ­Zeichnungsebene im aktuellen Dokument.

Für einen Layer mit genau den Eigenschaften, die über die diversen Systemvariablen in der Zeichnung gegenwärtig eingestellt sind, lässt sich der Standardweg mit dem LISP-Tool ACM-BLITZLAYER.LSP abkürzen. Nach dem Befehlsaufruf mit „acm-blitzlayer“ liest das Tool die aktuellen Zeichnungseinstellungen für die Farbe, den Linientyp, die L ­ inienstärke sowie die Transparenz aus und hält sie für den Über-

trag auf den neuen Layer bereit. So ist es möglich, schnell und einfach einen Layer mit Eigenschaften zu definieren, deren genaue Bezeichnungen vielleicht gar nicht bekannt sind, beispielsweise eine der unzähligen Truecolor- oder Farbbuchfarben.

Für Eigenschaften, die aktuell den Wert „VonLayer“ besitzen, verwendet das Tool die entsprechenden Werte des zurzeit aktiven Layers. In einem Dialogfeld lässt sich dann der Name der neuen Zeichnungsebene angeben.

Gültige Namen bestehen aus mindestens einem und maximal 255 Zeichen, wobei die Zeichen < > / \ „ : ; ? * | , = ` nicht verwendet werden dürfen.

Bei ungültigen oder bereits vergebenen Namen erscheint ein entsprechender Hinweis und die Eingabe kann wiederholt werden. Mit einem Kontrollkästchen lässt sich noch be-

stimmen, ob der neue L ­ayer auch noch gleich aktuell gesetzt werden soll. Die Einstellung dieser O ­ ption wird in der Zeichnung gespeichert und bildet beim nächsten Aufruf den Vorgabewert. Mit einem Klick auf den OK-Schalter wird der neue ­Layer angelegt und gegebenenfalls zum Aktuellen gemacht. Die Routine ist ­ uneingeschränkt lauffähig unter allen AutoCAD-Versionen ab Release 2010.

Gerhard Rampf/ra �

Programm: ACM-BLITZLAYER.LSP Funktion: neuen Layer anhand aktueller Zeichnungseinstellungen erstellen Autor: Gerhard Rampf Lauffähig ab: AutoCAD 2014 Bezug: online

H ACM_KENNUNG.LSP: Layer- oder Blockkennzeichnungen bereinigen

Im heutigen vernetzten Berufsalltag muss man viele Daten externer Partner oder Datenbereitsteller in seine Projekte integrieren und bearbeiten können. Dabei werden oft Daten mit hunderten Layern und Blöcken eingelesen. Aber nicht immer entsprechen diese den internen Bürostandards. So verzichten die meisten Büros auf Umlaute und Sonderzeichen, da diese oft von fachspezifischen Produkten ­Dritter nicht richtig verarbeitet werden können und es dann zu funktionalen Problemen kommen kann. Aber was tun,

www.autocad-magazin.de

wenn die eingelesenen Daten eine Vielzahl solcher Kennzeichnungen aufweisen?

Das Tool ACM_KENNUNG.LSP ­ersetzt in einem Durchlauf automatisch bestimmte Buchstaben durch andere oder -kombinationen. Die zu ersetzenden Buchstaben sind einfach durch Semikolon getrennt aufzulisten.

Die Ersatzbuchstaben/Buchstabenkombinationen sind in dergleichen Reihenfolge wie die zu ersetzenden Buchstaben, ebenfalls durch Semikolon getrennt anzugeben.

Gibt man versehentlich zu wenige Ersatzzeichen ein, werden die feh­ lenden Zeichen nicht ersetzt. Zusätzlich lassen sich je nach Auswahl des Ersetzungsmodus der Layer-/Block­ namen auch voreingestellte Vorund/oder Nachsilben voran-/nachstellen. Über den Objektmodus ist ­festzulegen, ob Layer oder Blocknamen ersetzt werden sollen. Die Layer werden auch umbenannt, wenn diese gefroren sind. Mit dem Zurück-Befehl kann man die Toolaktionen rückgängig machen.

Silke Molch/ra �

Programm: ACM_KENNUNG.LSP Funktion: automatisierte Bereinigung von Layer- oder Blockkennzeichnungen Autorin: Silke Molch Lauffähig ab: AutoCAD 2025[de] auf acadiso.dwt-Basis Bezug: online

4/25 AUTOCAD Magazin

23

Versionen, Varianten, Vorschriften fürs PLM

Bild: © DailyStock /stock.adobe.com

SPEZIAL: PLM

Sicherheit in einer fragmentierten Welt D

er digitale Wandel erfasst heute jede Branche: Maschinenbauer integrieren KI-gestützte Bilderkennungssysteme, Automobilhersteller bieten Over-the-Air-Updates an und Saugroboter optimieren mithilfe von KI ihre Routen eigenständig. Was früher rein mechanische Geräte waren, sind heute vernetzte Hightech-Systeme, die während der Nutzungsphase kontinuierlich weiterentwickelt werden. Diese neue Produktrealität erfordert lückenlose Dokumentation und Compliance-Management.

Product Lifecycle Management (PLM) wandelt sich somit von einem optionalen

Tool aus der Entwickler-Nische zu einem strategischen Schlüsselinstrument für zukunftsfähige Unternehmen.

Die Kombination aus Hard- und Software verkörpert das E-Bike beispielhaft: Ursprünglich ein rein mechanisches Gefährt mit Rahmen, Reifen und Bremsen, kamen zunächst noch Elektromotoren und Batterien hinzu. Heute bilden Sensoren, biometrische Sicherheitssysteme, kabellose Software-Updates und adaptive Steuerungssysteme ein komplexes Gesamtpaket. In Kombination mit verschiedenen Akkukapazitäten, Softwareversionen und länderspezifischen

Grafik zur Studie: Arbeiten Sie im Bereich der Produktentwicklung mit KI?

24 AUTOCAD Magazin 4/25

Anpassungen entsteht eine enorme ­Variantenvielfalt, die ohne strukturiertes Datenmanagement schlicht nicht beherrschbar ist. Gleichzeitig steigen die Serviceanforderungen: Software muss versioniert, Funktionen transparent dokumentiert und Kundenfeedback systematisch integriert werden. Die Produktion endet also nicht mehr am Werkstor, sondern erweitert sich zu einem dynamischen, digitalen Ökosystem, das kontinuierliche Betreuung, Kontrolle und Innovation erfordert.

Nicht nur die Produkte selbst, sondern auch das regulatorische Umfeld wird unübersichtlicher. Vorgaben wie der Digitale Produktpass (DPP) setzen Hersteller einem enormen Dokumentationsdruck aus. Von der Materialherkunft über die Softwarefunktionen bis hin zu den Batterielebensdauerdaten muss alles lückenlos nachweisbar sein. Auch die lückenlose Nachverfolgung der Rohstoffquellen, die CO2-Bilanz, Sicherheitsfeatures und die Recyclingfähigkeit sind bereits Pflicht oder werden es bald sein.

PLM-Systeme bündeln die relevanten Informationen zentral und stellen sie prüfsicher bereit. Wie gut das

www.autocad-magazin.de

Bilder: Aras Software GmbH

Die Digitalisierung hat die Spielregeln in der Industrie grundlegend verändert.

Während früher mechanische Komponenten dominierten, stehen heute ­vernetzte Systeme und KI-Funktionen im Mittelpunkt. Diese neue Komplexität wird für ­viele Unternehmen zur Zerreißprobe. V O N J E N S R O L L E N M Ü L L E R

ÜBER DIE ARAS-STUDIE

Grafik zur Studie: Wie gut ist Ihre Produktentwicklung auf die Herausforderungen der Zeit vorbereitet? f­unktioniert, belegt die aktuelle ArasStudie „Die Zukunft der Produktentwicklung“: Unternehmen mit implementierter PLM-Lösung meistern ESG-Zielvorgaben sowie regulatorische Anforderungen, wie den Digitalen Produktpass, deutlich erfolgreicher (88 versus 70 Prozent).

Zudem sind sie auf die Zukunft vorbereitet, da sie KI-Technologien deutlich häufiger nutzen (87 gegenüber 59 Prozent bei Nicht-PLM-Nutzern). 77 Prozent der PLM-Anwender bewerten ihre KI-Readiness positiv, bei Nicht-Nutzern sind es lediglich 45 Prozent.

Kontrolle behalten Unternehmen, die PLM einsetzen, können nicht nur die Komplexität beherrschen, sondern auch die Daten zu ihrem Vorteil nutzen. Insbesondere in der Produktentwicklung zeigt sich dieser Vorteil in Form höherer Datenqualität, kürzerer Innovationszyklen und besserer Nachverfolgbarkeit.

Der Digital Thread, der produktbezogene Daten durchgängig verbindet, bildet die zentrale Grundlage dafür. Auch hier zeigen sich klare Unterschiede: So halten sechs von zehn PLM-Nutzern digital durchgängige Prozesse in ihrem Unternehmen für wichtig, während es bei den Nicht-PLM-Anwendern nur 35 Prozent sind. Es überrascht daher nicht, dass 87 Prozent der PLM-Nutzer angeben, mit ihren Produktentwicklungen auf die Herausforderungen der Zukunft gut vorbereitet zu sein, während es bei den Nicht-PLM-Anwendern nur 68 Prozent sind. Vor dem Hintergrund der zunehmenden KI-Integration gewinnen lückenlose Rückverfolgbarkeit

www.autocad-magazin.de

und Datentransparenz immer mehr an Bedeutung. Denn wenn KI-gestützte Bilderkennungssysteme die Qualität von Bauteilen in Produktionslinien in Echtzeit analysieren oder – um bei unserem vorherigen Beispiel zu bleiben – E-Bikes ihre Motorunterstützung an die individuellen Tretmuster ihrer Fahrer anpassen, dann birgt diese smarte Unterstützung auch Risiken. Ein simples Software-Update kann beispielsweise bewährte Algorithmen verändern und bisher akzeptierte Werte plötzlich als fehlerhaft klassifizieren. Trotz unveränderter Hardware kann sich die Funktionalität des Produkts vollständig verändern, da diese zunehmend in der Software und nicht mehr primär in physischen Komponenten verankert ist. Diese Dynamik erfordert neue ­Dokumentationskonzepte.

Struktur ist die neue Stärke Datentransparenz wird damit zum Imperativ: Wer hat wann welche Veränderungen vorgenommen? Ist bei Fehlfunktionen ein Rollback auf frühere, stabile Versionen möglich? Wenn autonome Systeme eigenständig Entscheidungen treffen, muss jeder Entscheidungspfad lückenlos rekonstruierbar sein. Genau diese Nachvollziehbarkeit gewährleisten PLM-Systeme, indem sie Trainingsdaten, Software-Releases, Konfigurationsparameter und sogar kontextrelevante Umgebungsbedingungen zum Entscheidungszeitpunkt systematisch protokollieren.

Diese Fähigkeit wird insbesondere im Hinblick auf regulatorische Anforderungen wie den EU AI Act unverzichtbar sein.

PLM-Plattformen ermöglichen zudem geschlossene Feedback-Kreisläufe:

Die Anfang 2025 durchgeführte Studie „Die Zukunft der Produktentwicklung – Product Lifecycle Management im Fokus“ basiert auf den Antworten von 656 Führungskräften aus der Industrie in Europa, den USA und Japan. Der vollständige Studienband steht auf der Firmenwebseite zum Download bereit.

­ utzerrückmeldungen zu FehlinterpretaN tionen oder unerwartetem KI-Verhalten fließen direkt ins System ein und initiieren gezielte Verbesserungsprozesse. Auf diese Weise entwickeln sich Produkte kontinuierlich weiter – transparent, auditierbar und vollständig konform mit regulatorischen Vorgaben. PLM etabliert sich somit als Fundament für verantwortungsvolles und nachhaltiges KIManagement.

Damit bildet PLM die zentrale Schnittstelle zwischen Technik, operativem Geschäft und regulatorischer Verantwortung und wird zur Daten-Drehscheibe für alle Beteiligten. Das System sorgt dafür, dass jede Änderung – sei sie mechanischer, elektrischer oder softwareseitiger Natur – nachvollziehbar dokumentiert und sicher umgesetzt wird.

Durch die gemeinsame Informationsbasis werden Missverständnisse und Medienbrüche zwischen Entwicklern, Zulieferern, Dienstleistern und Kunden reduziert. Die Zusammenarbeit entlang der gesamten Wertschöpfungskette wird somit verbessert, etwa beim Austausch von Materialdaten, ESG-Kennzahlen oder Zertifikaten. So schafft PLM Sicherheit in einer fragmentierten Welt aus Versionen, Varianten und Vorschriften. ra �

Der Autor, Jens Rollenmüller, ist Regional Vice President bei Aras.

4/25 AUTOCAD Magazin

25

Integration von CAD und ERP

Bild: Pexels/Tara Winstead

SPEZIAL: PLM

Getrennt arbeitende Systemwelten In modernen Fertigungsunternehmen sind CADSysteme aus der Produktentwicklung nicht mehr wegzudenken. Gleichzeitig steuern ERP-Lösungen alle betriebswirtschaftlichen Prozesse. Trotz zentraler Bedeutung für den Unternehmenserfolg arbeiten beide Systemtypen in vielen Unternehmen jedoch noch immer isoliert voneinander. Die Integration von CAD und ERP unter Einsatz von PDM- und PLM-Technologien über geeignete Schnittstellen kann diese Herausforderungen lösen mit zahlreichen Vorteilen für verschiedene Unternehmensbereiche.

VON MICHAEL WÜSTEMEIER

D

ie Trennung von CAD, Datenmanagement und ERP verursacht in der Praxis zahlreiche Probleme, die den gesamten Produktentwicklungsund -fertigungsprozess beeinträchtigen.

Konstrukteure haben in ihrer CAD-Umgebung typischerweise keinen Zugriff auf kostenrelevante Informationen wie Preise von Teilen oder Beschaffungszeiten.

Diese Daten sind ausschließlich im ERPSystem verfügbar, was eine wirtschaftliche Konstruktion erheblich erschwert.

Zudem sind Konstruktionsdaten manuell in das ERP-System zu übertragen, was nicht nur zu erhöhtem Zeitaufwand, sondern auch zu einem gesteigerten Fehlerrisiko durch manuelle Eingaben führt.

Mitarbeitende aus Einkauf, Arbeitsvorbereitung, Vertrieb oder Service haben nicht selten keine andere Wahl, als bei den Konstrukteuren nachzufragen, wenn sie Details zu Bauteilen benötigen. Jeder dieser Medienbrüche kostet den Konstrukteur wertvolle Zeit und verlangsamt den Produktentwicklungsprozess. Kurzfristige Änderungen an Konstruktionen erreichen nachgelagerte Abteilungen oft

26 AUTOCAD Magazin 4/25

mit Verzögerung, was zu Fehlern in der Fertigung und letztendlich zu längeren Durchlaufzeiten führen kann. Ohne ­eine entsprechende Integration beider Systeme müssen die gleichen Informationen in mehreren Systemen gepflegt werden. Das ist nicht nur aufwändig, sondern erhöht auch das Risiko inkonsistenter Daten.

Integration durch PDM/PLM und Schnittstellen Die Verzahnung von CAD- und ERP-Systemen – etwa mithilfe der Lösung Proalpha PDM/PLM – schafft eine durchgängige Verbindung zwischen Konstruktion und betriebswirtschaftlichen Prozessen. Im Gegensatz zu herkömmlichen Ansätzen, bei denen separate PDM-Systeme durch komplexe Schnittstellen mit einer ERPLösung verbunden werden, bildet die direkte Integration eine funktionale Einheit. Dabei übernimmt das ERP-System vollständig die Rolle des PDM/PLM-Systems – einschließlich Zugriffssteuerung, Änderungsmanagement und Freigabe-

wesen. Der geometrisch modellierende Teil verbleibt im CAD-System. Dadurch sind Konstrukteure in der Lage, weiterhin in ihrer gewohnten CAD-Umgebung zu arbeiten, während sie aber auch über eingebettete Menüs auf alle wichtigen ERP-Funktionen und -Daten wie Preise, Maße, Bestände oder Lieferzeiten zugreifen können. Gleichzeitig werden CAD-Modelle, technische Zeichnungen und Stücklisten automatisch verwaltet.

Dadurch stehen sämtlichen Abteilungen alle relevanten Konstruktionsdaten für nachfolgende Arbeitsschritte zur Verfügung, was eine wirtschaftliche Konstruktion fördert.

Vorteile für weitere Unternehmensbereiche Nicht nur die Fertigung, sondern auch andere Abteilungen profitieren von der Integration zwischen CAD- und ERPSystemen. So ergeben sich etwa für den Einkauf ebenfalls bedeutende Vorteile: Einkäufer können frühzeitig auf Konstruktionsdaten zugreifen, wodurch der Beschaffungsprozess beschleunigt wird.

Interaktive 3D-Ansichten erleichtern die Kommunikation mit Zulieferern und ­reduzieren Rückfragen. Durch die frühe Verfügbarkeit von Stücklisten können lange Vorlaufzeiten bei der Beschaffung

www.autocad-magazin.de

besser berücksichtigt werden. In Produktion und Montage bieten interaktive 3D-Modelle eine anschauliche Darstellung, wie Teile zusammengefügt werden müssen. Änderungen an Konstruktionen werden automatisch übertragen, was das Risiko von Fehlern in der Produktion m ­ inimiert. Durchgängige Prozesse von der Konstruktion bis zur Fertigung verkürzen die Durchlaufzeiten.

Auch der Support zieht daraus Nutzen: Service-Techniker haben Zugriff auf vollständige Produktakten, die den gesamten Lebenszyklus eines Artikels abbilden. Historische Stände eines Produkts lassen sich jederzeit aufrufen, was die Wartung älterer Anlagen erleichtert. 3DAnsichten unterstützen beim Identifizieren und Austauschen von Ersatzteilen.

Für das Unternehmen insgesamt ergibt sich eine einheitliche Datenbasis, die Redundanzen und Inkonsistenzen vermeidet. Insgesamt verkürzt die Durchgängigkeit aller Prozesse – von der Konstruktion bis zum Service – die Timeto-Market merklich. Durch den Wegfall separater PDM-Systeme und aufwendiger Schnittstellen sowie einem reduzierten Wartungsaufwand für die IT-Infrastruktur können außerdem Betriebskosten deutlich gesenkt werden.

Stückliste als zentrales Bindeglied Ein wesentliches Element des Konstruktionsprozesses sind Stücklisten. Sie dienen nicht nur der Dokumentation aller erforderlichen Komponenten, sondern werden auch in vielen anderen Unternehmensbereichen benötigt – etwa im Einkauf, in der Arbeitsvorbereitung oder der Produktion. Bislang mussten die Stücklisten oft mehrfach erfasst und dabei auch überarbeitet werden.

Durch die Einbindung leistungsstarker Schnittstellen werden Stücklisten direkt aus dem CAD-Modell angelegt und können so fertigungsbegleitend erweitert werden. Dabei kontrolliert die Konstruktion, welche Elemente zu welchem Zeitpunkt an das ERP-System übertragen werden. Es besteht auch die Möglichkeit, in den Stücklisten Positionen zu erfassen, die nicht im CAD-System modelliert werden, beispielsweise Öle oder Farben. So werden die Stücklisten bereits vor einer Freigabe für die nach-

www.autocad-magazin.de

folgenden Unternehmensprozesse zur Verfügung gestellt. Insbesondere wenn Komponenten lange Beschaffungszeiten für Rohmaterial aufweisen oder aufwändige Planungsprozesse für die Fertigung vorliegen, ist diese automatische Weitergabe ein entscheidender Vorteil, da sich immer knapper werdende Terminvorgaben leichter einhalten lassen.

NEWS LETTER öffnen

Umfassendes Änderungsmanagement Ein besonderer Vorteil der Integration von CAD- und ERP-Lösungen liegt in einem umfassenden Änderungsmanagement. Jede Modifizierung an CAD-Dokumenten, Stücklisten oder Fertigungsprozessen wird in einer zentralen Datenbank dokumentiert und ist für alle relevanten Abteilungen nachvollziehbar.

Das eingesetzte ERP-System speichert nicht nur eine Änderungshistorie für einzelne Dokumente. Unter einem übergeordneten Änderungsgrund, der ­alle betroffenen Komponenten erfasst, hinterlegt es darüber hinaus sämtliche Änderungsinformationen. Dadurch sind alle Aktualisierungen an CAD-Dokumenten, Stücklisten oder Fertigungsprozessen jederzeit nachvollziehbar. Das integrierte Workflow-Management steuert zudem den gesamten Freigabe- und Änderungsprozess und informiert automatisch die betroffenen Abteilungen. Damit werden beispielsweise die Arbeitsvorbereitung über die Änderung eines produktionsrelevanten Dokuments informiert oder automatisch Freigabedokumente, etwa in Form von PDF-Dateien, erstellt.

Darüber hinaus können alle konstruktionsbegleitenden Dokumente in Produktakten zentral gesammelt und verwaltet werden. Dies umfasst nicht nur CAD-Modelle und technische Zeichnungen, sondern auch den Schriftverkehr mit Kunden, Berechnungen zur Auslegung, Ersatzteillisten und Datenblätter. So entsteht eine lückenlose Dokumentation des gesamten Produktlebenszyklus – von der ersten Idee bis zum Recycling.

Kommunikationsstütze und Problemlösungswerkzeug

AUGEN

Sichern Sie sich jetzt Ihren wöchentlichen kostenfreien Newsletter! www.autocad-magazin.de/ newsletter/

Die interaktiven 3D-Ansichten von CADModellen spielen eine wichtige Rolle in der bereichsübergreifenden Zusam-

Bild: Cookie Studio / Shutterstock.com

Integration von CAD und ERP

Bild: ProAlpha Consulting AG

Die CAD-ERP-Integration durch PDM/PLM ist ein Weg, um Prozesse zu digitalisieren und sich für die Herausforderungen der Zukunft zu rüsten.

menarbeit. Durch die Integration von CAD- und ERP-Systemen wird es auch Mitarbeitenden ohne CAD-Kenntnisse ermöglicht, komplexe Konstruktionen zu verstehen und mit ihnen zu arbeiten.

Mit einem integrierten Programm teilen Konstrukteure ihr CAD-Modell in 3D mit Kollegen und Partnern, selbst wenn diese keinen CAD-Arbeitsplatz haben. Die Anwendenden können schnell und einfach zwischen Stückliste und 3D-Ansicht hin und her wechseln, mit wenigen Klicks Komponenten ein- oder ausblenden, Perspektiven verändern oder Bemaßungen entnehmen.

Einkäufer werden dadurch in die Lage versetzt, Fragen von Zulieferern direkt zu beantworten, Monteure sehen, wie Teile zusammengefügt werden müssen, und Service-Techniker können bei Reparaturen leichter die nötigen Ersatzteile identifizieren. Diese Visualisierungen sind dabei nicht auf die technische Darstellung beschränkt, sondern können in vereinfachter Form auch für Marketingund Vertriebszwecke genutzt werden. So lassen sich CAD-Daten beispielsweise für Produktkataloge oder Angebote aufbereiten, ohne die eigentlichen technischen Details preiszugeben.

Teile identifizieren und die besten Teile auswählen. Sollte kein passendes Teil vorhanden sein, muss ein solches nicht neu konstruiert werden. Mit einer intelligenten Klonfunktion lassen sich nämlich neue Konstruktionen unkompliziert von Modellen ähnlicher Teile ableiten. Diese Klon-Technik ist auch auf Zeichnungsableitungen anwendbar. Konstrukteure müssen auf dieser Grundlage lediglich noch die entsprechenden Änderungen einarbeiten.

Neben der direkten Modellierung in 2D oder 3D kann es sinnvoll sein, die Geometrie eines Teils von Formeln, Graphen, Konstruktionsbeziehungen oder externen Berechnungen abzuleiten – die sogenannte parametrische Konstruktion.

Diese spielt ihre Stärken aus, sobald mit Familien ähnlicher Komponenten oder mit Baureihen in unterschiedlichen Ausführungen oder Abmessungen gearbeitet wird. Je nach CAD-System lassen sich diese in nur einem einzigen, parametrierbaren Modell zusammenfassen. So lassen sich eigenständige Stammdaten anlegen, die auf ein übergreifendes, parametriertes CAD-Modell verweisen. Jede Änderung am Modell wird dann für alle zur Familie gehörenden Teile und Konfigurationen übernommen.

Konstruktion effizient gestalten

Fazit und Ausblick

In der Designphase müssen Konstrukteure prüfen, ob benötigte Teile bereits früher verwendet wurden. Auf Basis der technischen Eigenschaften, die im ERPSystem über hinterlegte Sachmerkmallisten individuell beschrieben werden können, lassen sich ähnliche oder identische

28 AUTOCAD Magazin 4/25

Die Integration von CAD und ERP durch PDM-/PLM-Technologien und leistungsstarke Schnittstellen ist ein entscheidender Schritt zur Optimierung der Unternehmensprozesse in produzierenden Betrieben. Sie schafft nicht nur durchgängige Daten- und Informationsflüsse, sondern ermöglicht auch eine e ­ ngere

Zusammenarbeit zwischen den verschiedenen Abteilungen. In Zeiten immer kürzerer Produktzyklen und steigender ­Anforderungen an die Flexibilität wird eine solche Integration zu einem entscheidenden Wettbewerbsvorteil.

Unternehmen, die ihre Konstruktionsdaten nahtlos in ihre Geschäftsprozesse integrieren, können schneller auf Marktanforderungen reagieren und gleichzeitig ihre internen Prozesse effizienter gestalten. Die Zukunft liegt in noch intelligenteren Verknüpfungen zwischen CAD und ERP. Künstliche Intelligenz könnte beispielsweise dabei helfen, aus vorhandenen Konstruktionen zu lernen und Vorschläge für neue ­Designs zu machen, die sowohl technisch als auch wirtschaftlich optimiert sind.

Auch die Integration weiterer Technologien wie die additive Fertigung (3DDruck) oder Augmented Reality für Montage und Service wird die Bedeutung einer durchgängigen Datenbasis weiter erhöhen.

Für mittelständische Unternehmen bietet die CAD-ERP-Integration durch PDM/PLM schon heute einen pragmatischen Weg, ihre Prozesse zu digitalisieren und sich für die Herausforderungen der Zukunft zu rüsten. Denn wer seine Konstruktionsdaten als zentralen Dreh- und Angelpunkt begreift und sie allen relevanten Abteilungen zugänglich macht, schafft die Grundlage für effizientere und ­flexiblere Unternehmensprozesse. ra � Der Autor, Michael Wüstemeier, ist President ERP der Proalpha Gruppe.

www.autocad-magazin.de

Bild: ProAlpha Consulting AG

SPEZIAL: PLM

AUTOCAD MAGAZIN

Bild: norelem

Fachmagazin für Konstruktion, Architektur und Planung

Komponenten und Know-how für Innovationen von morgen Konstruktionsbauteile für Studentenprojekte

INNENTITELSTORY

Normelemente für Studierendenprojekte

Heute die Innovatoren von morgen fördern Wer morgen Ideen verwirklichen will, muss heute Talente fördern, davon ist man bei norelem, dem Spezialisten für Normteile überzeugt. Daher kümmert sich die norelem ACADEMY um Schüler, Studierende und Lehrbeauftragte. Außerdem werden auch Vorhaben von Studierenden mit Komponenten und Know-how gefördert. Ein Überblick über aktuelle Projekte. V O N A L M I R J A K U P O V I C

Zahnräder: Parallelitätsfehler entdecken Mit den Zahnrädern haben sich Studierende der Ostbayerischen Technischen Hoch-

schule (OTH) Regensburg befasst, genauer: mit 3D-gedrucken Kunststoffzahnrädern.

Im Rahmen einer Projektarbeit haben die jungen Wissenschaftlerinnen und Wissenschaftler einen sehr speziellen Prüfstand entwickelt. Dieser sollte nicht nur die Zahnräder auf Langlebigkeit, Verschleiß und Geräuschentwicklung testen. Gleichzeitig sollten auch noch Parameter wie das anliegende Drehmoment, Drehzahl und Temperatur ermittelt und dokumentiert werden. Ein weiterer Anspruch war, dass die Zahnräder in einem Tauchbad laufen sollen, um ihre Laufeigenschaften und Lebensdauer in der Umgebung verschiedener Öle oder Kühlmittel festzustellen.

Als Herausforderung entpuppte sich, die axialen und radialen Einstellungsmöglichkeiten so zu realisieren, dass mögliche Parallelitätsfehler der Zahnräder ermittelt werden können. Dabei half schließlich das wartungsfreie Schneckengetriebe Zink von

Mit dem Messstand der Studierenden aus Regensburg können Zahnräder hochpräzise auf mögliche Parallelitätsfehler gemessen werden.

30 AUTOCAD Magazin 4/25

norelem. So lässt sich die Antriebswelle in extrem kleinen Schritten zu verstellen, um den Schräglauf der Zahnräder zu testen.

Durch die hohe Übersetzung des Schneckengetriebes lassen sich auch minimale Abweichungen in der Parallelität mit einer Genauigkeit von 0,1° ermitteln und damit auch kleinste Fehler entdecken.

Plattengreifer: Holzbauteile handhaben und zentrieren In der Holzverarbeitung werden Platten oft mithilfe aufwändiger Vakuumtechnik gehändelt. Studierende der Technischen Hochschule Augsburg haben eine Alternative dazu entwickelt. Mit einer Roboteranwendung werden Platten in vorgebohrten Sacklöchern gegriffen. Dafür nutzen die Nachwuchswissenschaftlerinnen und -wissenschaftler Zentrierspanner von norelem.

Diese ermöglichen ein präzises Greifen der Platten, durch die Spreizung des Greifers werden sie zudem automatisch zentriert.

Mit ihrem Konzept haben die Studierenden physische Auszugstests durchgeführt, um die Haltekraft bei verschiedenen Greiftiefen zu validieren. Diese Tests bestätigten, dass die Stärke des Greifers die typischen Anforderungen für StandardHolzbearbeitungsmethoden wie Sägen und Bohren übersteigt und dass sich dieses Handling-Modell problemlos in bestehende Arbeitsabläufe integrieren lässt.

Die Positionierung der Löcher dient zudem als Identifikationsmerkmal der Bauteile in der weiteren Bearbeitung. Insgesamt stellt die Sacklochmethode eine

www.autocad-magazin.de

Alle Bilder: norelem

W

ie kann man feststellen, ob Zahnräder exakt bearbeitet sind und nicht etwa minimale Parallelitätsfehler aufweisen, die den einwandfreien Rundlauf stören könnten? Wie müssen Robotergreifer für die Holzbearbeitung entwickelt sein, die Platten in Sacklöchern greifen? Wie fährt ein mit Sonnenenergie betriebenes Fahrzeug möglichst effizient? Und wie muss eine Transportkapsel beschaffen sein, um sich störungsfrei in einem elektromagnetischen Schwebesystem zu bewegen? Diese Fragen haben sich Studierende in Projekten gestellt. Bei der Suche nach der Antwort hat norelem die Nachwuchswissenschaftler unterstützt.

sichere und effiziente Lösung für robotergestützte Holzfertigungsprozesse dar.

Doppelerfolg: Das Team von Sonnenwagen freut sich über den 2. und 3. Platz bei der iLumen European Solar Challenge.

Solarfahrzeuge: zuverlässig im Langzeitbetrieb Bei der iLumen European Solar Challenge müssen Fahrzeuge, die nur mit Sonnenergie angetrieben werden, ihre Zuverlässigkeit beweisen. Da das Rennen über 24 Stunden geht und die Fahrzeuge natürlich nachts keine Sonnenenergie einspeisen können, müssen die Solarmobile ein, zwei oder maximal drei Mal stoppen, um ihre Batterien zu laden. Wer sich vorne platzieren will, sollte deshalb weitere Stopps, tunlichst vermeiden.

Sehr effizient gelang dies den beiden Solarfahrzeugen des Teams Sonnenwagen von Studierenden der TU und der RWTH Aachen. Ohne eine einzige technische Unterbrechung und mit nur je einer Ladepause konnten sich die beiden Fahrzeuge auf den Rängen 2 und 3 platzieren. Zur technischen Zuverlässigkeit trugen die Gelenklager der Maßreihe K von norelem bei. Die aus geschliffenem und poliertem Edelstahl gefertigten Lager ermöglichen eine hohe Kraftaufnahme und sorgen so für Stabilität. Nun bereitet sich das Team auf die Weltmeisterschaft der Solarautos im August 2025 in Australien vor.

Hyperloop: stabiles und mobiles Profilsystem Bereits seit fünf Jahren unterstützt norelem das muZero-Hyperloop-Projekt des Karlsruher Instituts für Technologie (KIT), das sich an der jährlich stattfindenden European Hyperloop Week beteiligt und 2024 den zweiten Platz in der Kategorie „Complete System“ belegte.Dabei geht es um ein Transportkonzept, bei dem Kapseln

in einem schienengeführten Schwebesystem mit hoher Geschwindigkeit bewegt werden. Auf einer elf Meter langen Teststrecke kam die Kapsel des KIT dabei auf ein Tempo von 109 km/h. Die auftretenden Kräfte bei diesen Geschwindigkeiten und die Bedingung, dass die Teststrecke aufund wieder abgebaut werden muss, stellen hohe Anforderungen an das Stahlprofilsystem. Um hier Sicherheit und Flexibilität zu gewährleisten, kommen Komponenten von norelem zum Einsatz. Verschiedene Sechskantschrauben, passende Sechskantmuttern, Scheiben und Gelenkfüße verbinden die Stahlmodule. Bei Fixierungen in der Fahrspur der Kapsel sorgen Senkkopfschrauben für einen bündigen Abschluss an der Oberfläche.

Anwendungen, ob nah am Alltagseinsatz wie beispielsweise der Zahnradmesstand oder futuristische Konzepte wie der Hyperloop: Engagiert fördert norelem studentische Projekte, stellt seine bewährten Normteile und Komponenten samt CAD-Daten zur Verfügung und unterstützt die Nachwuchswissenschaftlerinnen und -wissenschaftler mit seiner Expertise.

Weitere Nachwuchsförderung von norelem

Der Zentrierspanner von norelem ermöglicht nicht nur das automatisierte Greifen, sondern auch das Zentrieren von Platten in der Holzbearbeitung.

www.autocad-magazin.de

Auch auf anderen Ebenen engagiert sich norelem. Die norelem ACADEMY kümmert sich um die systematische Vermittlung maschinenbaurelevanter Themen. Sie bietet vielfältige Möglichkeiten, von der 65-jährigen Kompetenz des Unternehmens im Maschinenbau zu profitieren und setzt dabei zwei Schwerpunkte.

Neben dem „norelem training“ mit Schulungen, Weiterbildung und einer Online-Wissensdatenbank sowie Pro-

Beim stabilen Auf- und schnellen Abbau der Hyperloop-Führungsschienen kommt Befestigungtechnik von norelem zum Einsatz. duktschulungen und Workshops für Unternehmen gibt es die „norelem talents“.

Diese Förderungssparte nimmt gezielt den Nachwuchs in den Blick: die Schulen und Hochschulen. Die speziell für Bildungseinrichtungen konzipierten kostenfreien Fachvorträge der „Talents“ zu Themen wie Konstruktionslehre, Maschinenelemente, Vorrichtungsbau sind eine ideale Ergänzung zu bestehenden Vorlesungen und dienen zur praxisnahen Unterstützung von Lehrbeauftragten. Hinter all dem steckt die feste Überzeugung, dass es Innovationen in der Zukunft nur dann gibt, wenn in der Gegenwart der Nachwuchs gefördert wird.

Oder wie es norelem-Geschäftsführer Marcus Schneck sagt: „Nur wenn wir heute Talente fördern, können Ideen von morgen auch verwirklicht werden.“ anm � Der Autor, Almir Jakupovic, ist Vertriebsleiter bei der norelem Normelemente GmbH & Co. KG

4/25 AUTOCAD Magazin

31

KONSTRUKTIONSBAUTEILE

Maßgefertigte Dachabdeckung für industriellen 3D-Drucker

Hitzebeständig, leicht, flexibel Basierend auf der langjährigen Erfahrung mit ebenso leichten wie haltbaren Dachabdeckungen konstruierte HEMA eine Dachabdeckung für den Prototypen eines großen industriellen 3D-Druckers für Kunststoffteile. Der Anwender plant bei erfolgreicher Erprobung des Großdruckers zunächst eine Kleinserie von 20 Stück zu bauen.

Blick von der Unterseite: Mit einer Fläche von rund 15 Quadratmetern überspannt die Dachabdeckung den Arbeitsraum des 3D-Druckers.

ßen und vor Eintrag von Fremdkörpern und Verunreinigungen.

Erste Dachabdeckung für 3D-Drucker Die Abmessungen der Dachabdeckung betragen insgesamt 4.700 mm x 3.200 mm. Mit einer Fläche von rund 15 Quadratmetern überspannt sie den Arbeitsraum des 3D-Druckers. Der Drucker selbst ist eine Gantry-Konstruktion aus Linearachsen, die außen über der HEMA-Dachabdeckung liegt: Die komplette Querachse des Gantry-Portals verfährt außerhalb des Druckerinnenraumes. Die Z-Achse, die den Druckkopf hebt und senkt ist wiederum an der Querachse verfahrbar montiert.

Mit dieser Konstruktion kann jeder Punkt des Arbeitsbereichs erreicht werden. Aber wie kommt die Z-Achse durch die Dachabdeckung? Natürlich, ein beweglicher Durchlass muss her. Dieses Konstruktionsprinzip haben die HEMA-Konstrukteure bereits bei weitaus größeren Dach- und

Rückwandkonstruktionen erfolgreich angewendet, um Bearbeitungsspindeln beweglich in den Arbeitsraum durchzuführen. In diesem Projekt wurde erstmals ein 3D-Drucker mit einer solchen Lösung ausgestattet.

Filigran und dennoch stabil Je eine Y-Abdeckung ist auf beiden Seiten der Z-Achse angeordnet. Aufgebaut sind sie aus 0,3 mm dickem Preotex, einem Aramidgewebe (Kevlar), das auch für die HEMA-Faltenbälge zum Einsatz kommt.

Für die Stabilität sorgen Querprofile, die auch Durchhänge verhindern. Zusätzlich versteifen Scherensysteme die Abdeckung bei schneller Bewegung und eine stabile Rahmenkonstruktion sichert die Verbindung zur Druckereinhausung. Pneumatikzylinder sorgen bei Kranbeladung für die rasche Ver- und Entriegelung der gesamten Abdeckung. Für den kleineren Teil der Dachabdeckung kommen in Querrichtung zu den beiden y-Abdeckungen zwei kleinere Rahmen mit einfachen Faltenbälgen in der Breite des Spindelfensters zum Einsatz. So ist die Dachabdeckung bei jeder möglichen Position des Druckkopfes vollständig geschlossen.

Große Materialauswahl auch im Detail HEMA fertigt seit vier Jahrzehnten Faltenbälge aus verschiedenen hochqualitativen Spezialgeweben (zum Beispiel Teflon, Polyurethan, Preotex), die auf Wunsch zum Schutz vor ätzenden Flüssigkeiten oder

32 AUTOCAD Magazin 4/25

www.autocad-magazin.de

Bilder: HEMA Maschinen- und Apparateschutz GmbH; Hintergrund: © sirisakboakaew/stock.adobe.com

D

ie Hauptaufgabe der Dachabdeckung von HEMA besteht im hier vorgestellten Anwendungsfall in der Wärmedämmung des Druckerarbeitsraumes, um die entstehende Wärme im Maschineninnenraum zu halten. Das Material wird mit Temperaturen von 100 bis 120 °C aufgetragen, so dass sich die Druckerumgebung bei nach oben offenem Gehäuse ungehindert und für das Personal unangenehm aufheizen würde.

Außerdem gilt auch in der additiven Fertigung, dass die Temperatur im Arbeitsbereich nicht zu stark schwanken sollte.

Kühlen die fertigen Werkstückbereiche zu sehr aus, während am anderen Ende noch gedruckt wird, kann es speziell bei sehr großen Werkstücken auch zu mechanischen Spannungen im Werkstück kommen. Hinzu kommt der Schutz des Druckerinnenraumes vor Zugriff von au-

Für die Stabilisierung und Synchronisierung sind an jeder der beiden Y-Abdeckungen zwei Scherensysteme montiert.

Spanflug auch mit Stahllamellen bzw.

-blechen ausgestattet werden. Eine lückenlose Dokumentation und Prüfung nach ISO 9001:2015 gewährleistet, dass bei Verschleiß alle Bauteile jederzeit reproduziert und ersetzt werden können.

Jede Komponente wird nach abschließender Qualitätskontrolle montagegerecht und betriebsbereit als Einheit beim Kunden angeliefert und kann direkt in die Maschine eingebaut werden. In der Regel wird für den Einsatz im Werkzeugmaschinenumfeld ein Material verwendet, das eine hohe Beständigkeit gegen Kühlschmierstoff und ein robustes Verhalten bei umherfliegenden Metallspänen aufweist. An einem 3D-Drucker sind die Umgebungsverhältnisse zwar deutlich unproblematischer, eine hinreichende Hitzebeständigkeit und lange mechanische Haltbarkeit bei dynamisch wechselnden Bewegungen ist aber dennoch eines der wichtigsten Kriterien. Die Faltenbälge werden bei HEMA auf einer CNC-Maschine genau nach Maß plissiert und zugeschnitten. Auch die Metall-Komponenten werden auf hochwertigen, rationellen

Ansicht von der Unterseite: Durch die Querprofile ist auch bei voller Aufspannung der y-Abdeckungen hinreichende Stabilität gewährleistet.

CNC-Fertigungsmaschinen bearbeitet.

Eine intelligente Verbindungstechnik sichert den dauerhaften Verbund der Teile.

Individuelle Dachabdeckungen für Werkzeugmaschinen HEMA fertigt Dachabdeckungen für Werkzeugmaschinen als Erstausstattung, für die nachträgliche Installation und für den Retrofit an bewährten Maschinen.

Dachabdeckungen halten speziell bei Werkzeugmaschinen die Maschinenumgebung sauber, da während der Bearbeitung kein Kühlschmiermittel und keine Späne aus der Maschine fliegen können.

Gleichzeitig kann die Dachabdeckung wie auch im Beispiel mit dem 3D-Drucker zum Beladen geöffnet werden, sodass weiterhin schwere Werkstücke per Kran be- und entladen werden können. Auch Dachabdeckungen werden individuell an die Anforderungen der Anwendung angepasst und können auch nachgerüstet werden. In einem anderen Anwendungsfall mit einer bereits im Einsatz befindlichen Portalfräsmaschine bestand die Herausforderung

Dachabdeckung in Einbaulage: Die Hauptaufgabe der Dachabdeckung besteht hier in der Wärmedämmung des Druckerarbeitsraumes.

www.autocad-magazin.de

unter anderem darin, dass HEMA im Vorfeld keine genauen Daten vorlagen und die Ingenieure direkt vor Ort ein Konzept entwickeln mussten, um die gewünschten Merkmale zu erfüllen. Da die Umhausung der Maschine ursprünglich nicht für die Montage einer Dachabdeckung ausgelegt war, musste sie vor Ort entsprechend gekürzt und angepasst werden. Zudem mussten Führungsauflagen und Stützen für die Dachabdeckung konstruiert und an der Maschine montiert werden.

X-Velo für Dachabdeckungen mit Durchblick Schutzabdeckungen von HEMA können auch lichtdurchlässig ausgeführt werden.

Dafür sorgt die Dachabdeckung X-Velo.

Das X-Velo ist modular aufgebaut, hat eine Breite von bis zu sechs Metern und lässt sich in der Länge, bis zu 12 m, an die jeweilige Anwendung anpassen. Dank der verwendeten Verbindungselemente, die sich beim Verfahren nicht verkanten können, sind Verfahrgeschwindigkeiten bis zu 75 m/min möglich. Die Konstruktion aus lichtdurchlässigem Material ermöglicht die Abdichtung der Maschine ohne ihren Arbeitsraum zu verdunkeln. Bei einer ausreichenden Hallenbeleuchtung sind deshalb keine weiteren Lampen im Innenraum der Anlage erforderlich. X-Velo ist mit und ohne Motorantrieb erhältlich und wird für einen unkomplizierten Einbau mit passenden Führungsleisten aus Aluminium-Profilen geliefert. HEMA liefert das X-Velo auf Wunsch mit oder ohne Motorantrieb und je nach gewünschter Variante mit Rollengleitern aus Metall oder mit Gummiüberzug. anm �

4/25 AUTOCAD Magazin

33

DIGITALE FABRIK

Wie virtuelle Inbetriebnahme neue Standards setzt

Das Industrial Metaverse eröffnet neue Möglichkeiten für ortsunabhängige Zusammenarbeit bei der VIBN, Wartungen und Schulungen in VR.

Vom Projektstress zum Planungsvorsprung E

in gängiges Szenario aus dem Maschinen- und Anlagenbau: Die SPS wurde programmiert, der Schaltschrank verdrahtet, und unter Zeitdruck beginnt die Inbetriebnahme vor Ort. Softwarefehler, unerwartetes Verhalten von Sensoren oder fehlende Abstimmung haben dann Verzögerungen durch Nachbesserungen und Stress im Projektteam zur Folge. In dieser späten Phase sind solche Fehler besonders kritisch für Zeitpläne und für Kosten. Mit jeder Phase verzehnfachen sich die Kosten für eine Fehlerbehebung.

Frühzeitig testen Genau da setzt die Virtuelle Inbetriebnahme (VIBN) an. Sie verlagert die Inbetriebnahme und damit die Fehlerbehebung dorthin, wo sie am wenigsten kostet: in die frühen Engineering-Phasen. Kern der VIBN ist dabei der digitale Zwilling. Ein detailgetreues, virtuelles Abbild der realen Maschine oder Anlage. Für einen hohen

34 AUTOCAD Magazin 4/25

Realitätsgrad fließen neben CAD-Daten, Sensor- und Messdaten auch Verhaltensbeschreibungen in den digitalen Zwilling ein.

Während der VIBN lassen sich dann Soft- oder Hardwaresteuerungen und deren HMIs 1:1 an ihn anbinden. Neben einer parallelisierten Softwareentwicklung ermöglicht dies die frühzeitige Prüfung und Optimierung von Bewegungsabläufen und Steuerungslogik, lange bevor das erste Bauteil montiert ist.

Durch die ständige parallele Absicherung am digitalen Zwilling kann aber nicht nur eine reibungslose Auslieferung sichergestellt werden, man gewinnt auch Zeit für Qualitätssicherung und kann somit hochwertiger liefern. Voraussetzung für reproduzierbare Ergebnisse und die Genauigkeit der VIBN ist dabei die Möglichkeit der Simulation in Steuerungsechtzeit, kurz die deterministische Echtzeitsimulation. Dies bedeutet, dass der digitale Zwilling wie die reale Maschine mit Zykluszeiten von bis zu 1 ms reagiert. Bei der Hardware-in-the-Loop-

Simulation erhält man somit replizierbare Simulationsergebnisse, und die Steuerung kann wie an der realen Anlage in Betrieb genommen werden. Diese präzise Nachbildung des Verhaltens ist speziell beim Testen von Safety-Funktionen und bei schnellen Bewegungsabläufen von Bedeutung.

Die Praxis zeigt: Dank der VIBN verkürzt sich die reale Inbetriebnahme teils von ein bis zwei Monaten auf fünf Tage. In vielen Fällen kann sie sogar früher beginnen, da Steuerungsfunktionen bereits im Vorfeld getestet wurden. Das schafft zeitliche Puffer und verbessert die Planbarkeit.

In der Automobil- und Fertigungstechnik wird die Virtuelle Inbetriebnahme daher immer häufiger vorausgesetzt und auch andere Branchen erkennen ihren Nutzen.

Weniger Missverständnisse Auch aufseiten der Mitarbeiter und Projektbeteiligten ergeben sich Vorteile. Die VIBN und der Digitale Zwilling fördern den

www.autocad-magazin.de

Alle Bilder: ISG Industrielle Steuerungstechnik GmbH

Längst ist die Virtuelle Inbetriebnahme mehr als nur ein Schlagwort, sondern zunehmend fester Bestandteil effizienter Engineering-Prozesse. Wer ihr Potenzial verkennt, verschenkt wertvolle Chancen, denn ihr Nutzen erstreckt sich weit über die Inbetriebnahme hinweg. V O N D R .- I N G . F L O R I A N E G E R

Dank VIBN und durchgängigem Digitalen Zwilling zu messbarer Effizienzsteigerung im Engineeringprozess.

Austausch zwischen den verschiedenen Disziplinen und mit dem Kunden. Neue Konzepte und Änderungen können im Rahmen der VIBN umgehend geprüft werden.

Das verbessert das Verständnis für das Gesamtsystem, verhindert Missverständnisse und vermeidet Fehlentwicklungen.

Langfristiger Nutzen Auch jenseits der frühzeitigen Absicherung technischer Abläufe bietet die VIBN neue Möglichkeiten: • beschleunigte Entwicklungsprozesse: Bei Neuentwicklungen reduziert die VIBN dank virtuellem Prototyping und frühzeitigen Machbarkeitsanalysen die Zahl realer Prototypen sowie Hardware- und Entwicklungskosten und beschleunigt den Time-to-Market. Bei bestehenden Anlagen lassen sich Kosten- und Prozessoptimierungen systematisch analysieren.

• immersive Marketingerlebnisse und belegbare Vertriebskennzahlen: Die VIBN ersetzt starre Datenblätter durch interaktive Simulationen: Machbarkeiten und Kundenwünsche lassen sich direkt am Digitalen Zwilling interaktiv prüfen. Und mit der VR-Brille eröffnet sich selbst für komplexe oder große Maschinen ein immersives Kundenerlebnis, ob auf Messen oder im Kundengespräch, ob vor Ort oder remote.

• mehr Sicherheit und Detailtiefe bei der Schulung: Durch VIBN können Fehlerfälle und Bedienvorgänge realitätsnah simuliert werden. So kann das Betreiberpersonal vor Auslieferung der Anlage sicher und ortsunabhängig geschult werden. Der digitale Zwilling liefert detaillierte Einblicke und trägt wesentlich zum Maschinenverständnis und zur Betriebssicherheit bei.

• Service und Wartung ohne Stillstand:

www.autocad-magazin.de

Fehlerfälle und Wartungseinsätze können am Digitalen Zwilling vorab remote nachgestellt und analysiert werden.

So gelingt der Einstieg Ein häufiger Einwand ist der initiale Aufwand für die Erstellung digitaler Zwillinge für die VIBN. Tatsächlich amortisieren sich die Investitionen meist bereits mit dem ersten Projekt. Der Schlüssel liegt in der Wiederverwendbarkeit. Da Maschinen und Anlagen oft aus modularen, standardisierten Komponenten bestehen (etwa Antriebe oder Fördertechnik), lassen sich diese, einmal modelliert, bei Folgeprojekten wiederverwenden. Aber auch Anbieter von Simulationssoftware und Komponentenlieferanten tragen dazu bei, den Modellierungsaufwand zu reduzieren. So bieten Simulationslösungen wie ISG-virtuos vorgefertigte Logikbausteine oder Simulationsmodelle etwa von Robotern oder einer Laserscanner-Einheit für den schnellen Aufbau von digitalen Zwillingen an.

Auf Plattformen wie dem „TwinStore“ finden sich hingegen direkt einsatzbereite Simulationsmodelle, die vom Komponentenhersteller selbst zur Verfügung gestellt werden. Vertreten sind hier unter anderem: Sick, Balluff, Zimmer, KEB, Weiss und Krups.

Zudem lassen sich Aufwänden durch eine skalierbare Simulationsplattform langfristig geringhalten. Einmal erstellte digitale Zwillinge können dann entlang der gesamten Engineering-Kette eingesetzt werden und müssen nicht für verschiedene Anwendungsfälle von Grund auf neu modelliert werden. Neben den relevanten Simulationsarten (Model-, Software-, Hardware-in-the-Loop) sollte die Simula-

DMA-Leitfaden (2020) und Erfahrungswerte aus der Praxis belegen das Einsparpotenzial durch VIBN. tionsplattform offene Schnittstellen, etwa zu Steuerungen, VR/AR-Umgebungen und ERP-Systemen besitzen, auch mit Blick auf künftige Anwendungen im Industrial Metaverse. Neben der Software ist ein erfahrener Technologiepartner, der nicht nur bei der Einführung unterstützt, sondern Anwender fachlich begleitet, zentral für eine erfolgreiche VIBN. Ebenso entscheidend: ein Team, das die Technologie mitträgt.

Fazit und Ausblick Virtuelle Inbetriebnahme ist weit mehr als ein Trend: Die Fähigkeit, Anlagen vorab realitätsnah zu testen, ist ein Schlüsselfaktor für Qualität und Wettbewerbsfähigkeit im Maschinenbau. anm � Der Autor, Dr.-Ing. Florian Eger, ist im Department Manager Simulation Technology bei der ISG Industrielle Steuerungstechnik GmbH tätig.

4/25 AUTOCAD Magazin

35

DIGITALE FABRIK

Vorteile der virtuellen Inbetriebnahme

Die Fertigungslandschaft nachhaltig umgestalten Produktionssysteme testen und optimieren, bevor sie gebaut werden: Die ­virtuelle Inbetriebnahme verändert die Fertigungslandschaft nachhaltig. Sie ­bietet zahlreiche Vorteile, wie man bei Visual Components weiß.

M

oderne Software für 3D-Fertigungssimulation stellt die Entwicklung von Automatisierungslösungen vom Kopf auf die F ­ üße.

Auf Basis der Konstruktionsdaten können Hersteller digitale Modelle ihrer ­Maschinen und Anlagen generieren, mit der realen Software von speicherprogrammierbaren- und Roboter-Steu-

erungen verbinden und virtuell testen, ob Software und Hardware wie geplant funktionieren. Das erlaubt es ihnen, einen großen Teil der Inbetriebnahme bereits parallel zum Bau der physischen Anlage oder sogar noch früher durchzuführen.

Visual Components zeigt die zahlreichen Vorteile dieser modernen Methode

auf. Mit virtueller Inbetriebnahme können Hersteller von Automatisierungslösungen mehrere Ziele erreichen.

Fehler in der Steuerungssoftware oder Anlagenlogik lassen sich bereits während der Simulation entdecken und beheben. Dadurch müssen sie nicht mehr zeitaufwändig und kostspielig an den Anlagen selbst beseitigt werden. Probleme bei der physischen I­ nbetriebnahme sind häufig der Grund ­dafür, dass Hersteller den im Projektplan festgelegten Termin für die Werks-abnahme nicht einhalten können oder die geplanten Kosten gravierend überschreiten.

Die zahlreichen Vorteile der virtuellen Inbetriebnahme verändern die Fertigungslandschaft nachhaltig.

36 AUTOCAD Magazin 4/25

Häufig entdecken Hersteller bei der ­virtuellen Inbetriebnahme noch Möglichkeiten, die Konstruktion zu verbessern und können sie auch noch umsetzen – etwa die Verkürzung der Zykluszeit durch veränderte Greifabläufe oder die Verkleinerung der Aufstellfläche einer Maschine durch die Verlagerung von Komponenten. Bei der physischen I­ nbetriebnahme ist es dafür meist zu spät oder es ist zu kostspielig.

www.autocad-magazin.de

Bilder: Visual Components

Anlagen flexibel optimieren

INFO: LÖSUNGEN VON VISUAL COMPONENTS Visual Components mit Sitz in Espoo, Finnland, ist seit über 25 Jahren ­Pionier der 3D-Fertigungssimulation. Das Angebot des Unternehmens umfasst unkomplizierte, schnell nutzbare und kosteneffiziente Lösungen für die Simulation von Fabriklayouts und Fertigungsprozessen, für die virtuelle Inbetriebnahme und die Offline-Programmierung von Industrierobotern (OLP). Die Lösung von Visual Components für Fertigungssimulation und Offline-Programmierung von Robotern bringt mehr Klarheit in die Produktionsplanung und -optimierung in der Fertigung. Das kann sich besonders in größeren Fertigungs- und Systemintegrationsprojekten auszahlen Visual Components 5.0 , die neue Version wird auf der Messe Automatica vorgestellt, führt eine modernisierte API ein, die für künftige Innovationen ausgelegt ist. Die aktualisierte API ist leistungsfähiger, unterstützt Python 3 und bietet moderne Skripting-Tools. Unternehmen können dadurch einfacher eigene Tools erstellen, Aufgaben automatisieren und Softwarelösungen und Bibliotheken von Drittanbietern integrieren, um ihre individuellen Anforderungen zu erfüllen.

Zur Unterstützung der virtuellen Inbetriebnahme bringt Visual Components 5.0 erweiterte Konnektivitäts-Optionen mit. Durch die Integration zusätzlicher PLC- und Robotersteuerungen sowie einen Datenaustausch über das MQTT-Protokoll haben Unternehmen mehr Möglichkeiten, ihre Simulationen mit den physischen Systemen der realen Welt zu verbinden.

Sie können Automatisierungsprozesse über eine größere Bandbreite an Equipment und Plattformen hinweg simulieren.

Die Sicherheit erhöhen Bei der nach wie vor erforderlichen ­regulären Inbetriebnahme sind oft die Schutzvorrichtungen zu entfernen oder Not-Halt-Systeme vorübergehend zu deaktivieren, um Sicht und Zugang zu ­gewährleisten. Bewegungspfade, ­Abläufe, Zeitplanung und Ausnahmebehand-­ lungen lassen sich aber bereits vorab ­virtuell überprüfen. Dadurch sinken die Risiken für das Personal durch Maschinen- und Roboter-Bewegungen ganz erheblich.

Nutzer früher schulen Die Schulung von Ingenieuren, ­Wartungsteams und Maschinenbedienern kann bereits am digitalen Modell starten. Ihre Unterweisung an der physischen Anlage ist zwar weiterhin erforderlich, aber durch ihren Wissensvorsprung kann der Kunde seine Anlage früher in Betrieb nehmen.

www.autocad-magazin.de

Digitalen Zwilling vorbereiten Das Simulationsmodell der virtuellen Inbetriebnahme lässt sich als Basis für den späteren digitalen Zwilling verwenden. Durch die Echtzeitverbindung des Modells mit der realen Anlage kann somit schnell ein datengetriebenes Abbild für die laufende Überwachung, Analyse und Optimierung des Anlagenbetriebs ­geschaffen werden. „Die virtuelle Inbetriebnahme verändert ganz entscheidend, wie ­ ­Anlagen entwickelt, getestet und in Betrieb genommen werden“, erklärt Matthias Wilhelm, Country ­Manager DACH bei Visual ­ Components in Deutschland. „Sie verkürzt Entwicklungszyklen, senkt Kosten und verbessert die Qualität. Das macht sie zu einem Schlüsselbaustein ­ moderner Industrie- und Automatisierungs-­ technik sowie zu einem Treiber der ­industriellen Transformation.“ anm �

Be

creative Sichern Sie sich jetzt Ihr exklusives Abonnement!

www.autocad-magazin.de/abonnement/

Bild: Alla - Din / Shutterstock.com, Sergey Milushkin / Shutterstock.com

PRODUKTENTWICKLUNG: MULTIPHYSIK-SIMULATION

Optimierung von Elektromotoren

Bestimmte Aspekte von Motoren für Elektrofahrzeuge müssen sorgfältig untersucht werden, etwa das Drehmoment und das thermische Verhalten.

Für solche Analysen sind Multiphysik-Simulationen die optimale Methode.

Bild 1: Ein in der Software Comsol Multiphysics modellierter Elektromotor.

Dieses Modell zeigt die magnetische Flussdichte im laminierten Eisen und die Stromdichte in den Statorleitern.

VON BETH BEAUDRY

ie Optimierung von Elektromotoren vor ihrer Markteinführung ist entscheidend. Angesichts der steigenden Nachfrage nach Fahrzeugen mit sauberen Antrieben benötigen Kunden die Gewissheit, dass das von ihnen gewählte Fahrzeug zuverlässig ist und Nachhaltigkeitsversprechen erfüllt. Dies lässt sich am besten durch den Einsatz von Multiphysik-Modellierung während des Optimierungsprozesses erreichen.

Für Ingenieure, die an der Optimierung von Elektromotoren arbeiten, gibt es mehrere wichtige Aspekte zu berücksichtigen, auf die im Folgenden näher eingegangen wird.

Zu Beginn des Optimierungsprozesses für ein Elektromotormodell, insbe-

Bild 2: Beispielmodell eines zehnpoligen PM-Motors mit zwölf Nuten.

38 AUTOCAD Magazin 4/25

sondere für einen Permanentmagnetmotor (PM-Motor), ist es unerlässlich, ein Gleichgewicht zwischen Kompaktheit und Effizienz zu finden. Die Effizienzziele zu erreichen und gleichzeitig die Größe der Komponenten zu begrenzen, ist eine Herausforderung.

Effizienz bedeutet weniger Energieverbrauch. Um diesen zu begrenzen, gilt es, die Stromaufnahme der Motoren zu untersuchen. Sie entspricht der Strommenge, die der Statorwicklung zugeführt wird. In einem PM-Motor drehen sich die von den Rotormagneten erzeugten Magnetfelder und der Statorstrom synchron. Das Zusammenspiel dieser Magnetfelder erzeugt das Nettodrehmoment, das die Ströme der Statorwicklung in

mechanische Energie umwandelt. Auf den Rotor muss ein maximales mechanisches Drehmoment ausgeübt werden, damit er sich mit der vom Ingenieur gewünschten Kraft und in die gewünschte Richtung dreht. Unter Berücksichtigung all dieser Faktoren muss der Ingenieur bestimmen, ob die Stromaufnahme aufrechterhalten werden kann oder zu hoch ist, da eine zu hohe Stromaufnahme zu einer starken Sättigung des Kernmaterials führt, wodurch die mechanische Leistung zurückgeht.

Die beste Methode zur Überprüfung der aktuellen Aufnahme und des Drehmoments ist das Testen der Modellkonfiguration. Zur Veranschaulichung betrachten wir eine zehnpolige PM-Maschine (Bild 2).

Da das Drehmoment von der Synchronisation der vom Rotor und Stator erzeugten Magnetfelder abhängt, muss der optimale Winkelversatz zwischen den Rotor- und Statorfeldern ermittelt werden. Der Versatzwinkel kann entweder durch Drehen des Rotors um einen Winkel, der einer elektrischen Periode entspricht, oder durch Durchlaufen einer elektrischen Periode des Statorstroms bei stillstehendem Rotor ermittelt werden.

Sobald der optimale Winkelversatz bestimmt wurde, kann die Ingenieurin

www.autocad-magazin.de

Alle Bilder: Comsol

Was bei der Modellierung zu beachten ist D

Bild 3: Ein Plot, der Variationen des Rotordrehmoments und der Eisenstärke des Beispielmotors zeigt. damit beginnen, Möglichkeiten zur Effizienzsteigerung und Materialeinsparung zu untersuchen.

Eine Methode ist die Untersuchung der Abhängigkeit zwischen dem Material des Statorblechs, der Stromaufnahme und dem Drehmoment. Diese lässt sich durch die Analyse der Stärke des Eisenkerns und dessen Einfluss auf den Wirkungsgrad ermitteln.

Die Ingenieurin sollte verschiedene Varianten der Eisenstärke simulieren und dabei den Auswirkungen auf das Drehmoment des Rotors besondere Aufmerksamkeit widmen. Auf diese Weise kann ein Wert für die Eisenstärke ermittelt werden, der ein optimales Drehmoment gewährleistet und die Vorgaben hinsichtlich Größe (Kompaktheit), Gewicht und Preis einhält.

Für den in Bild 2 dargestellten Beispielmotor wurde eine optimale Eisenstärke von 2 mm ermittelt. Wie in Bild 3 zu sehen ist, führt beispielsweise eine Stärke von 1 mm zu einem geringeren Drehmoment. Eine Stärke von mehr als 2 mm ist ebenfalls nicht optimal, da hierfür mehr Material benötigt wird, was zu einer Erhöhung des Gewichts und der Kosten führt, ohne dass das Drehmoment wesentlich gesteigert wird.

Ermittlung von Verlusten Temperaturanstieg Sobald die optimale Eisenstärke ermittelt wurde, können die Eisen- und Kupferverluste berechnet werden. Eine Erhöhung der Drehzahl (und die damit verbundenen Verluste) kann die Küh-

www.autocad-magazin.de

lung des Motors erschweren. Bei einem Anstieg der Motortemperatur kann die Flussdichte des Motors abnehmen, was einen Dominoeffekt auf das Drehmoment und den Gesamtwirkungsgrad hat. Daher sollten zunächst die Eisen- und Kupferverluste und anschließend der Temperaturanstieg und die Kühlungslösungen betrachtet werden.

Eisenverluste entstehen durch zeitlich variierende magnetische Flussdichte und umfassen Hysterese- und Wirbelstromverluste. Kupferverluste hingegen entstehen durch den Leitungsstromfluss und beinhalten ohmsche Verluste innerhalb der Statorspule. Es ist sinnvoll, die Verluste in Kombination mit Wärmetransportphänomenen mithilfe einer Simulationssoftware zu berechnen. So lässt sich visualisieren, wie stark sich die Temperatur des Motors erhöht und wie verschiedene Kühlungsarten, beispielsweise die erzwungene oder natürliche Luftkonvektion oder die erzwungene Wasserkühlung, zu ihrer Senkung beitragen können.

Die Visualisierung dieser Bedingungen hilft bei der Bestimmung der erforderlichen Isolationsklasse. Nehmen wir beispielsweise an, dass für das hier gezeigte Modell erzwungene Luftkonvektion die bevorzugte Methode ist. Wenn eine erzwungene Konvektion mit einer Strömungsgeschwindigkeit von 1 m/s auf das Modell angewendet wird, zeigen die Ergebnisse, dass die vorteilhafteste Isolationsklasse in diesem Fall 130 (B) wäre, was bedeutet, dass 130 °C die maximale Hot-Spot-Temperatur für das Design wäre (Bild 4).

Bild 4: Die Temperaturergebnisse bei erzwungener Luftkonvektion mit einer Strömungsgeschwindigkeit von 1 m/s.

Analyse einer Effizienzkarte Die bisher gesammelten Daten lassen sich einer Effizienzkarte zusammenfassen und darstellen, die den Wirkungsgrad in Abhängigkeit von Drehzahl und Drehmoment zeigt. So lässt sich zunächst der Gesamtenergieverbrauch eines Motors während eines kompletten Fahrzyklus abschätzen und daraus die Reichweite des Fahrzeugs nach einer einzigen Ladung für eine bestimmte Akkugröße ableiten. Da die Marktfähigkeit eines Elektromotors davon abhängt, wie gut er die elektrische Energie nutzt, lohnt es sich auf jeden Fall, Zeit in die Erstellung einer Effizienzkarte zu investieren.

Effizienzkarten verwenden Farben und Konturen. Beispielsweise weisen blaue, gelbe und grüne Bereiche eine geringe Effizienz auf, und das Fahrzeug verbraucht insgesamt weniger Energie bei niedrigen Drehzahlen oder niedrigen Drehmomenten im Vergleich zum roten Bereich, in dem sowohl die Drehzahl als auch das Drehmoment hoch sind.

Abschließende Gedanken Die Optimierung eines Elektromotors erfordert eine sorgfältige Untersuchung zahlreicher Faktoren. Multiphysik-Simulationen ermöglichen es Ingenieuren, die Wechselwirkungen zwischen physikalischen Phänomenen zu visualisieren und das Design zu optimieren. anm � Die Autorin, Beth Beaudry, arbeitet bei der Comsol Inc.

4/25 AUTOCAD Magazin

39

PRODUKTENTWICKLUNG: MULTIPHYSIK-SIMULATION

Digitalisierung im Zeitalter von KI und Metaverse

Alle Zusammenhänge im Blick Bild: © Steven/stock.adobe.com

Mit Multiphysik-Simulationen mehrere physikalische Phänomene miteinander zu verbinden und zu analysieren, macht die Entwicklungsprozesse komplex, erfordert viel Rechenleistung und Fachwissen. Was das für die Produktentwicklung bedeutet und welche Trends sich am Horizont abzeichnen, erklären vier Fachleute aus der Softwarebranche.

1. I n welchen Bereichen der Produktentwicklung ist

die Multiphysik-Simulation derzeit am weitesten verbreitet und wo sehen Sie das größte Potenzial?

2. K önnen Sie uns, bitte, ein Beispiel einer Anwendung nennen?

3. W ie wird sich die Multiphysik-Simulation in den kommenden Jahren verändern und welche Entwicklungen halten Sie für wünschenswert?

4. W elche Rolle spielen dabei Technologien wie künstliche Intelligenz und Quantencomputing?

Christian Kehrer Bild: Altair

Director-Account Technical Team, Altair

1.

Für mich sind es insbesondere der Maschinenbau und der Baumaschinensektor, für die MultiphysikSimulation an Bedeutung gewinnt. Im Maschinenbau, weil hier Mechanik, Elektrik, Thermodynamik und Regelung eng miteinander verbunden sind. Im Bereich Bau- und Landmaschinen muss neben der Kopplung von Hydraulik, Mecha-

40 AUTOCAD Magazin 4/25

nik und Elektrik auch die Interaktion zwischen Maschine und Untergrund erfasst werden. Ackerbaugeräte oder Pistenraupen müssen mit granularem Material wie Ackerboden, Saatgut oder Schnee umgehen. Hier spielen, wie auch im Pharmabereich, die Partikelsimulation und die Strömungssimulation, teilweise auch miteinander gekoppelt, eine wichtige Rolle.

Ein beeindruckendes Beispiel aus dem Bereich Landmaschinen ist eine Anwendung bei CNH Industrial, wo Altairs KI-gestützte Simulationswerkzeuge einen leistungsfähigen digitalen Zwilling ermöglich„KI spielt eine sehr wichten, der die Produktenttige Rolle. Sie wird die wicklung durch schnelle physikalische Simulation Vorhersagen beschleunigt und optimiert. Der nicht ablösen, aber sie wird KI-Algorithmus bildet helfen, noch früher bessere komplexe ZusammenEntscheidungen zu treffen.“ hänge ab und beschleunigt die Bereitstellung der Systemantworten für eine effiziente Gesamtbetrachtung, was die Berechnungsaufwände reduziert und physikalische Effekte im Trainingssimulator ermöglicht. Die Technologie dahinter ist ein KI-Modul für die dynamische Generierung von Modellen reduzierter Ordnung, das die Diskrete Elemente Simulation (DEM) echtzeitfähig macht.

Zwei Trends erscheinen mir besonders wichtig. Zum einen das Zusammenspiel der verschiedenen Simula-

2.

3.

www.autocad-magazin.de

Bild: Altair/Gorodenkoff, shutterstock.com

KI-Technologie wie Altair romAI beschleunigt die physikalische Simulation.

4.

geprüft werden können, das heißt, die KI-Ansätze müssen einfach anzuwenden und in der Lage sein, Daten verschiedener Simulatoren für das Training neuronaler Netze nutzbar zu machen.

Dr. Ervand Kandelaki Business Development Manager Optics, Cadfem Germany GmbH

1.

Der Mehrwert von ‚Multiphysik-Simulationen‘, also der Kopplung mehrerer Physikdomänen, wird gerade dann deutlich, wenn Phänomene aus unterschiedlichen Domänen in ihrer Wichtigkeit auf Augenhöhe sind. Entspre-

Bei Kameras und Objektiven ist es oft wertvoll, optische und strukturmechanische Simulationen zu kombinieren.

www.autocad-magazin.de

4/25 AUTOCAD Magazin

Bilder: Cadfem Germany GmbH

tionsdisziplinen, wie zum Beispiel DEM mit CFD oder CFD mit MKS, weiter zu verbessern. Dafür gilt es, den Austausch von Modellen unterschiedlicher Hersteller auf Basis standardisierter Modellaustauschformate zu optimieren. Zum anderen rückt das Thema Beschleunigung der Simulation immer stärker in den Fokus. Diese kann auf der Hardwareseite durch Einsatz von High-Performance-Computing erreicht werden, oder durch KI-Technologie wie Altair romAI oder Altair PhysicsAI, um physikalische Simulation zu beschleunigen, und um die Simulation auch Nicht-Experten zugänglich zu machen.

KI spielt eine sehr wichtige Rolle. Sie wird die physikalische Simulation nicht ablösen, aber sie wird helfen, noch früher bessere Entscheidungen zu treffen, weil größere Parameterräume und wesentlich mehr Varianten mit weniger Aufwand betrachtet werden können. Dabei ist es wichtig, dass die Ergebnisse von einem Domänenexperten

41

PRODUKTENTWICKLUNG: MULTIPHYSIK-SIMULATION

1. W In welchen Bereichen der Produktentwicklung ist

die Multiphysik-Simulation derzeit am weitesten verbreitet und wo sehen Sie das größte Potenzial?

Digitalisierung im Zeitalter von KI und Metaverse

Wahl. Aber Quantencomputing hat das Potenzial, äußerst schwierige Aufgaben, wie die Optimierung in hochdimensionalen multiphysikalischen Parameterlandschaften, deutlich effizienter lösen zu können.

2. K önnen Sie uns, bitte, ein Beispiel einer Anwendung nennen?

3. W ie wird sich die Multiphysik-Simulation in den kom-

Dr. Thorsten Koch

menden Jahren verändern und welche Entwicklungen halten Sie für wünschenswert?

4. W elche Rolle spielen dabei Technologien wie künstliche Intelligenz und Quantencomputing?

2.

3.

4.

4/2022 42 AUTOCAD Magazin 2/25

1.

Multiphysiksimulation wird heute nicht nur im Entwicklungsbüro, sondern in Produktionshallen, Labors und sogar direkt auf Baustellen eingesetzt. Sie ist längst kein reines Expertenthema mehr. Das ist durch den breiten Einsatz von Simulations-Apps möglich geworden, bei denen die Komplexität der Modelle hinter einfach zu bedienenden Oberflächen verborgen ist. Apps ermöglichen Multiphysiksimulation in allen Bereichen der Produktentwicklung und weit darüber hinaus, bei voller Rechenleistung, Genauigkeit und ohne „Da sich die Technologie dass dafür Simulationskenntweiterentwickelt, wird die nisse benötigt werden.

Multiphysik-Simulation Da sie sehr flexibel der Zukunft vermehrt sind, lassen sich MulAutomatisierungsfunktiotiphysik-Apps auf viele Anforderungen und für sehr nen integrieren, und noch unterschiedliche Zwecke zudatenzentrierter arbeiten“ schneiden. Bei der IAV werden sie im Rahmen der Batterietechnologieentwicklung intern für Co-Simulation mit Comsol Multiphysics und externen Toolchains genutzt. Gleichzeitig verteilen IAV-Ingenieure Batterie-Apps an ihre Kunden, damit beispielweise deren Kühlsystementwickler ohne Simulationsvorkenntnisse und ohne eigene Comsol-Lizenz selbstständig Optimierungsberechnungen durchführen können.

Da sich die Technologie weiterentwickelt, wird die Multiphysik-Simulation der Zukunft vermehrt Automatisierungsfunktionen integrieren, und noch datenzentrierter arbeiten.

Maschinelles Lernen, künstliche Intelligenz und eine stärkere Integration der Simulationsaufgaben in andere Phasen des Produktentwicklungsprozesses werden eine wichtige Rolle spielen und möglicherweise zu intelligenteren Simulationsmodellen führen, die genauere Vorhersagen machen und sich an reale Bedingungen anpassen können.

Der Trend zum breiteren Einsatz wird sich fortsetzen.

Wenn Unternehmen ihre eigenen Apps entwickeln und verbreiten, kann jeder Mitarbeiter Entscheidungen auf der Grundlage von Vorhersagen treffen, die alle relevanten physikalischen Zusammenhänge der realen Welt berücksichtigen. Dafür muss sich niemand erst in eine Simulationssoftware einarbeiten oder viel Zeit von Kollegen in Anspruch nehmen. Dies führt zu einer branchenübergreifenden Demokratisierung der Multiphysiksimulation, von der letztlich alle profitieren können.

2.

3.

Bild: Comsol Multiphysics GmbH

chend hoch ist ihre Verbreitung beziehungsweise ihr Potenzial – denn die Simulation ist dann besonders wertvoll, wenn sie ganzheitlich ist.

Bei Kameras und Objektiven ist die optische Performance des Systems von zentraler Bedeutung. Um sie zu bewerten und gegebenenfalls zu optimieren, gibt es die optische Simulation. Gleichzeitig führt die Interaktion von Licht mit Körpern und Oberflächen zu Erwärmung und Verformung, dem Gegenstand von thermo- und strukturmechanischen Simulationen, deren Ergebnisse auch Einfluss auf die optische Performance haben. Hier ist es also wertvoll, Erkenntnisse aus der einen als Input oder Randbedingung für die andere Domäne zu nutzen. Dies ist der Kern der optomechanischen Simulation.

Multiphysik-Simulation trägt in einigen Bereichen bereits Früchte. Deswegen geht es jetzt darum, wie man sie noch schneller, effizienter und genauer gestalten kann. Auftrieb wird der technologische Fortschritt geben. Zum „Multiphysik-Simulation einen wird durch GPU-Nutzung trägt in einigen Bereichen die Schnelligkeit und somit bereits Früchte. Desweauch Anpassungsfähigkeit von gen geht es jetzt darum, Multiphysik-Analysen deutlich steigen. Zum anderen werden wie man sie noch schneldurch neue API-Schnittsteller, effizienter und genaulen und Scripting-Bibliotheer gestalten kann.“ ken automatisierte iterative Simulationen in geschlossenen Schleifen die Simulationen im Stil von Einbahnstraßen als Standard ablösen.

KI ist längst in unserem Alltag angekommen, das gilt auch für alle Bereiche der Simulation. Besonderen Mehrwert wird KI dann bringen, wenn die Komplexität der physikalischen Systeme – sei es durch Größe, funktionelle Vielfalt oder Phänomenologie – so hoch ist, dass Zusammenhänge zwischen den Simulationsgrößen nur mit der Verarbeitung von sehr großen Datenmengen herstellbar sind. Der Druck zu Präzision und Kostenreduktion wird uns genau dorthin führen.

Mit Quantencomputing kündigt sich eine Technologie mit gänzlich anderen Ansätzen als den klassischen Berechnungsmethoden an. Sie ist kein Universalrezept; für vieles bleibt das ‚konventionelle Computing‘ das Werkzeug der

Geschäftsführer Comsol Multiphysics GmbH

www.autocad-magazin.de

Thema

Bild: Comsol Multiphysics GmbH

Simulations-Apps enthalten komplexe Multiphysiksimulation und sind intuitiv ohne Vorkenntnisse für jeden nutzbar. Diese App ermöglicht das thermische Design von Akkupacks.

Das Programm

4.

Neue Technologien tragen dazu bei, sowohl die Entwicklung von Simulations-Apps zu vereinfachen, als auch ihre Leistung und praktische Usability zu erhöhen. In die Software integrierte KI-Chatbots helfen konkret bei der Erstellung von Modellen und Apps, indem sie Code generieren, der übernommen und bei Bedarf angepasst werden kann, was die Effizienz im Entwicklungsprozess enorm erhöht. Darüber hinaus ist es möglich, Deep Neural Networks direkt in der Software mit Modelldaten zu trainieren, so dass sie Ergebnisse komplexer multiphysikalischer Modelle vorhersagen können. Damit ausgestattete Apps liefern genaue Ergebnisse in Sekundenschnelle und sind damit für den Einsatz in Co- und Systemsimulationen sowie digitalen Zwillingen besonders geeignet.

David Schneider Lead Product Manager für Ansys optiSLang

Bild: Ansys

1.

Multiphysik-Simulation wird heute vor allem in Branchen eingesetzt, in denen komplexe physikalische Wechselwirkungen entscheidend sind – etwa in der Luft- und Raumfahrt, der Automobilindustrie, der Elektronik oder im Energiesektor. Dabei spielen zunehmend auch multidisziplinäre Ansätze eine Rolle, da in vielen Entwicklungsprojekten verschiedene physikalische und technische Disziplinen eng zusammenwirken. Denn Simulation ermöglicht es, gekoppelte Phänomene wie Fluid-StrukturInteraktionen, thermisch-elektrisches Verhalten oder elektromagnetisch-thermische Effekte realistisch abzubilden.

Besonders großes Potenzial bietet sie in aufstrebenden Bereichen wie der Biomedizintechnik, der nachhaltigen Energiegewinnung und der Entwicklung neuer Materialien.

www.autocad-magazin.de

2.

analysiert die

Ein anschauliches Beispiel ist der Einsatz von Aneinzelnen CADsys optiSLang, einer Software für Prozessintegration Files und bildet und Designoptimierung, bei der Entwicklung von Elektromotoren. Durch die BaugrupKopplung verschiedener Solver und die deren Automatisierung von Parameterstudien lassen sich thermipenstruktur sche, strukturelle und elektromagnetische Einflüsse effizient analysieren.

So wirddes eine robuste, multiphysikalische innerhalb Auslegung ermöglicht, die durch Sensitivitätsanalysen und Archivs abnzelOptimierungen die Leistung verbessert.

In den kommenden Jahren wird sich die Multiphysiknen CAD-Files Simulation weiterentwickeln – hin zu mehr Automatiund bildenzelsierung, Intelligenz und Benutzerfreundlichkeit. Die steigennenerfordert CAD-Files de Komplexität leistungsstarke Rechenressourcen wie HPC, GPU-Beschleunigung und bilde. und Parallelisierung. Auch „In den kommenden künstliche Intelligenz wird zuJahren wird sich die nehmend genutzt, um Modelle Multiphysik-Simulation effizienter zu erstellen, Simulationen zu beschleunigen und weiterentwickeln – hin Optimierungsprozesse zu verzu mehr Automatisierung, einfachen. Zukünftig sind EchtIntelligenz und Benutzeitsimulationen, eine engere zerfreundlichkeit. Die Verzahnung mit CAD/CAE-Tools steigende Komplexität sowie die breitere Zugänglichkeit der Technologie wünerfordert leistungsstarke schenswert.

Rechenressourcen wie HPC, Künstliche IntelliGPU-Beschleunigung und genz beschleunigt heuParallelisierung.“ te schon Simulationsprozesse, senkt Rechenkosten und fördert fundierte Entscheidungen im Designprozess. Mit KI-basierten Algorithmen, wird Simulation effizienter und intelligenter. Quantencomputing befindet sich zwar noch in der Entwicklungsphase, bietet jedoch langfristig die Möglichkeit, extrem komplexe multiphysikalische Fragestellungen zu lösen, die mit klassischer Rechentechnik kaum beherrschbar anm � wären.

3.

4.

4/25 AUTOCAD Magazin

43

­

PRODUKTENTWICKLUNG

Simulation: Neue Produkte & News

CFD-Simulationen und CAD Simerics-CAD ermöglicht es Simulationsanalysten, integriertes CAD für CFD-Simulationen (Computational Fluid Dynamics) mit Preprocessing, Modell-Setup, Randbedingungszuweisungen zu nutzen. Die Lösung verwendet sowohl Simerics-MP/MP+ als auch Tech Soft 3D-Komponenten.

Angesichts der Tatsache, dass CFD-Simulationen immer wichtiger werden, um die Anzahl der Hardware-Prototypen und die Gesamtbetriebskosten zu reduzieren, finden Maschinenbauingenieure in SimericsMP/MP+ die eingebettete CAD-Lösung, die sie benötigen. Simerics nutzt die 3D-Toolkits von Tech Soft, um Entwicklungszeit zu sparen und gleichzeitig eine hochwertige Erfahrung bei der Erstellung und Bearbeitung von CAD-Modellen zu bieten. Hoops Exchange unterstützt mehr als 30 der gängigsten Formate und bietet eine

leistungsstarke Integration mit dem Modellierungskernel, Siemens Parasolid. Durch die Lizenzierung beider Produkte in ihren Kernprodukten war Simerics in der Lage, Benutzererfahrung für die Vorbereitung und Bearbeitung von CAD-Modellen zu bieten.

Auf dieser Grundlage bietet Simerics-CAD den Anwendern die Möglichkeit, den Konstruktions- und Prüfprozess in einem effizienten Arbeitsablauf zu rationalisieren. Durch die Kombination von Modellierung und Prüfung in einem einzigen Zyklus reduziert Simerics-CAD die Benutzerschritte, spart Zeit und verbessert die Ergebnisse innerhalb eines einzigen Produkts. Durch ihre Partnerschaft haben Simerics, Inc. und Tech Soft 3D den Anwendern die Möglichkeit gegeben, den Zeit- und Kostenaufwand für die CFD-Simulation erheblich zu reduzieren und so die Designleistung zu verbessern.

Bild: Simscale

KI-Modell für die Simulation von Kreiselpumpen

SimScale, ein Anbieter von cloud-nativen technischen Simulationen, hat ein auf künstlicher Intelligenz basiertes Modell für die Simulation von Turbomaschinen vorgestellt.

Das mit Nvidia PhysicsNeMo entwickelte und mit Nvidia Blueprint in die Cloud-Plattform von SimScale integrierte Modell unterstreicht das Engagement von SimScale, Physics AI, Engineering AI und Cloud-native Simulation in einer Plattform zu vereinen. Die Kom-

44 AUTOCAD Magazin 4/25

Computational Fluid Dynamics-Simulation (CFD) eines Kreiselpumpendesigns, optimiert mit SimScale und Nvidia PhysicsNeMo und gerendert mit Nvidia Omniverse.

bination aus der Cloud-Simulationsarchitektur von SimScale, KI-Surrogatmodellen, Nvidia Warp und Omniverse für die interaktive Visualisierung und Nvidia-Blackwell-Hardware gestattet es Ingenieuren, optimale Pumpendesigns in wenigen Sekunden statt in Tagen zu finden. Dieses physikalisch informierte KI-Modell, das auf Tausenden von validierten Simulationen trainiert wurde, ermöglicht es Ingenieuren:

Physik-KI-Modell optimiert Aerodynamik im Automobilbau Luminary Cloud stellt in Zusammenarbeit mit Honda und Nvidia das erste Open-Source-basierte Automotive-Physik-KI-Modell für die Aerodynamik von SUVs vor. Das Modell wird auf der weltweit größten OpenSource-Aerodynamik-Datenbank mit 25.000 Simulationen trainiert.

Das erste SHIFT-SUV-Modell ist das erste physikalische KI-Grundmodell und der erste Datensatz, der für die Aerodynamik-Analyse von industriell relevanten SUVs entwickelt wurde. Dieses Modell, in Zusammenarbeit mit Honda und Nvidia entstanden, ermöglicht Automobilkonstrukteuren und -ingenieuren interaktive Aerodynamik-Analysen in Echtzeit während des ersten Designprozesses. In Kombination mit dem virtuellen Windkanal Physics AI von Luminary soll es die Lücke zwischen Designästhetik und technischer Leistung schließen.

Das Basismodell wurde mit diesem Datensatz unter Verwendung von Nvidias PhysicsNeMo trainiert, wobei die DoMINO-Architektur für die externe Aerodynamik von Kraftfahrzeugen genutzt wurde, um eine KI-basierte Simulation (Inferenz) von Physik zu ermöglichen. Der KI-basierte Arbeitsablauf hilft, umständliche Arbeitsschritte zu vermeiden und liefert den Konstrukteuren schnell genaue Erkenntnisse über die aerodynamische Leistung. Das Modell von Luminary Cloud wird in einem virtuellen Windkanal eingesetzt.

• v erschiedene Pumpenentwürfe sofort zu optimieren •R echenkosten zu optimieren, Unabhängigkeit von kostspieligen Simulationstools vor Ort. •h öhere Genauigkeit und Effizienz: KI-gestützte Ergebnisse, die mit der traditionellen CFD-Genauigkeit vergleichbar sind.

•g lobale Skalierung über die Cloud – zugänglich für Ingenieure von überall aus.

www.autocad-magazin.de

2018

Eine Publikation der WIN-Verlag GmbH & Co. KG

Bild: © Alexander Limbach/stock.adobe.com

www.win-verlag.de

SOMMER 2025

Kooperationen beleben Produktentwicklung

Wie neue Technologien die Digitalisierung verändern

Siemens und TSMC vertiefen Kooperation

Innovationen

fördern

U

m Innovationen im Bereich Halbleiterdesign und -integration zu fördern, bauen Siemens und TSMC die Tool-Zertifizierungen für die neu angekündigte TSMC-N3C-Technologie weiter aus und setzen dabei auf die verfügbaren N3P-Design-­ lösungen. Beide Unternehmen begannen außerdem mit der Zusammenarbeit zur Entwicklung der neuesten A14-Technologie von TSMC und legten damit den Grundstein für die die nächste Generation.

Die Partnerschaft zwischen Siemens und TSMC soll das System- und Halbleiterdesign für KI-, Automobil-, Hyperscale-, Mobilgeräte- und weitere wichtige Anwendungen verbessern. So sind die Softwareprodukte Calibre nmDRC, Calibre nmLVS, Calibre PERC und Calibre Yield Enhancer inklusive Smart-Fill-Technologie nun für die N2P- und A16Prozesse von TSMC zertifiziert. Gemeinsame Kunden haben damit kontinuierlichen Zugang zu den Signoff-Technologien. Calibre xACT von Siemens ist nun auch für die neueste Version des N2P-Prozesses von TSMC zertifiziert.

Während sich die 3D-Blox-Technologie noch in einem Übergangsprozess zu einem IEEE-Standard hin befindet, haben Siemens und TSMC gemeinsam an der Zertifizierung der Unterstützung der Calibre-3D-Stack-Lösung für die Technologien 3Dblox

46

MultiCAD SOLUTIONS

und 3DFabric von TSMC gearbeitet. Diese Zertifizierung setzt die laufende Zusammenarbeit im Bereich der Thermoanalyse für die 3DFabric-Silizium-Stackund modernen Packaging-Technologien von TSMC fort. Die Siemens-Lösung Innovator3D IC kann das Sprachformat 3Dblox auf allen Abstraktionsebenen unterstützen.

Power aus der Cloud

Mit der jüngsten Zertifizierung der Siemens-Software Analog FastSpice (AFS) für die N2P- und A16-Prozesse von TSMC haben Siemens und TSMC leistungsstarke Lösungen für die nächste Generation von Analog-, Mixed-Signal-, RF- und Speicherdesigns ­etabliert. Darüber hinaus unterstützt das AFS-Tool von Siemens als Bestandteil des Customer Design Reference Flow (CDRF) für den N2-Prozess von TSMC die Reliability-Aware-Simulation, die unter anderem die IC-Alterung und Echtzeit-Selbsterwärmungseffekte behandelt. Der CDRF für die N2P-Technologie von TSMC integriert auch die Siemens-Software S ­ olido Design Environment, um eine fortgeschrittene, variationsbewusste Verifizierung zu ermöglichen.

Gemeinsam mit TSMC wurden auch die Calibre-3D-Stack- und AFS-Technologien überarbeitet, um durch eine Kombination des Know-hows von Siemens mit den Prozesstechnologien für die TSMC-Plattform Compact Universal Photonic Engines (COUPE) zu entwickeln.

Außerdem befindet sich Siemens derzeit im Zertifizierungsprozess für seine Aprisa- und ­mPower-Software innerhalb des N2P-Prozesses von TSMC, um eine physische Implementierungs- und Elektromigrations-/IR-Drop-Analyse für analoge und digitale Designs bereitzustellen. [ra]

Bild: Siemens EDA

Für neue Kooperationsprojekte hat Siemens ­Digital Industries die Zertifizierung für seine Softwaresuite Calibre nmPlatform sowie die ­Lösungen Analog FastSpice (AFS) und Solido für die N2P- und A16-Prozesse von TSMC erhalten.

PTC und Schaeffler erweitern Zusammenarbeit

Schnellere

Produktentwicklung I
