Cultural Patrimony
Universidad César Vallejo
Docente:
Mg. Arq. Walter Enrique
Gonzales Garnique
Grupo 6:
Dias Alvarado Aldo
Javier Padilla Arles
Rosales Zarzosa Naeli
Sánchez Rosario Idam
Trujillo Caldas Diego
Valerio Gonzales Leticia
El presente portafolio tiene como objetico dar a conocer el diagnostico y la finalidad de intervenir y revalidar el aspecto cultural de la Hacienda Nicolás Garate, realizado por estudiantes de la facultad de arquitectura del universidad César Vallejo
Aldo Paul
Diaz Alvarado
Arles Hover
Javier Padilla
Idam Melvin
Sanchez Rosario
Naeli Ida
Rosales Zarzosa
Diego Alonso
Trujillo caldas
Leticia Andrea
Valerio Gonzalez
OBJETIVO 1.
Buscamos revalidar el proyecto “Haciena Nicolás Garatea” para darle un nuevo uso de “Casa CivicayRestaurante”.
Lograr La recuperación del entornourbanísticoyagrícola.
Lograr un impulso a restaurar elementoscercanos.

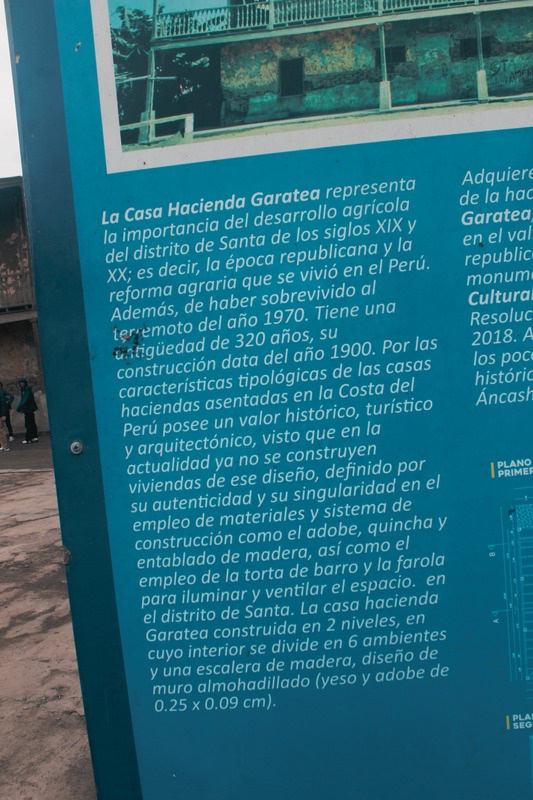

“La Casa Hacienda Garatea posee importan por ser un referente de identidad de gran evolutivo de Santa- Chimbote. El valo autenticidad y su singularidad en el empl como el adobe, quincha y entablado de agrícola d
Según (La convención de la UNESCO 1972) El patrimonio cultural se refiere a los bienes culturales y naturales que han sido reconocidos por su valor histórico, artístico, científico o
Estos elementos son considerados especialmente importantes para expresar la identidad de una culturaocolectividad.
Fundación de Hacienda durante la colonización española en la region de Ancash.
Crecimiento de hacienda como principal productora agrícola de la región
La familia Garatea adquiere la hacienda, con Nicolás Garatea como administrador
La hacienda sirve como una comunidad de trabajadores y sus familias
Inicio del declive debido a la migración urbana
La producción agrícola enfrenta desafíos económicos globales
1969 1975 2016 2018
Impacto de la reforma agraria que afecta estructura y propiedad de las haciendas
Deterioro y abandono progresivo de la casa hacienda
Nicolás Garatea
Esfuerzo de conservación por parte de los Organizaciones gubernamentales
La Hacienda Nicolás Garatea es declarada patrimonio cultural de la nación

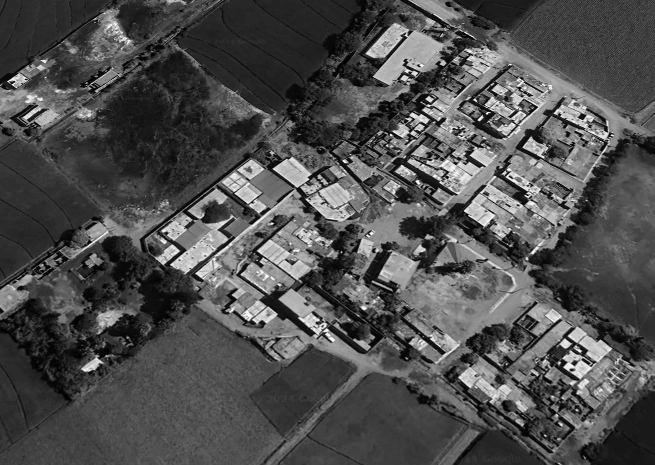

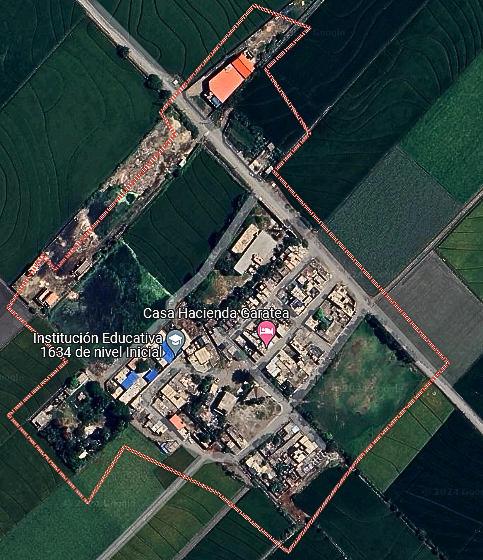

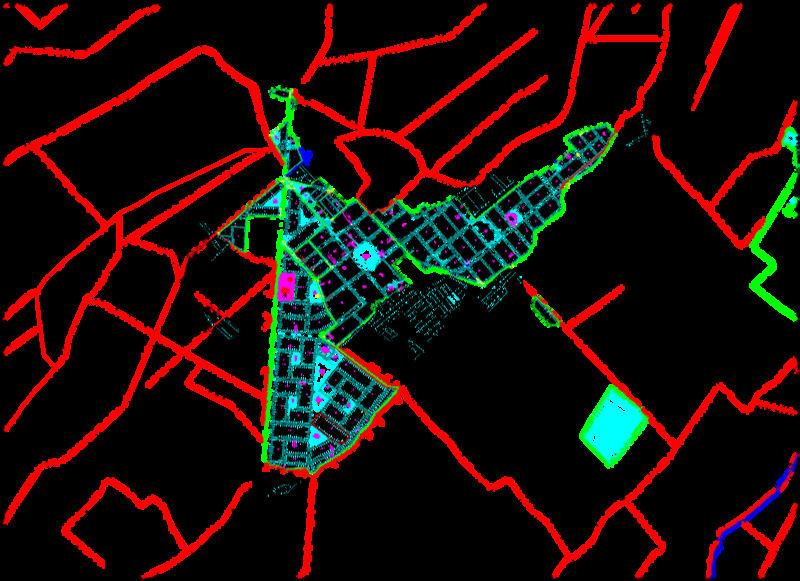

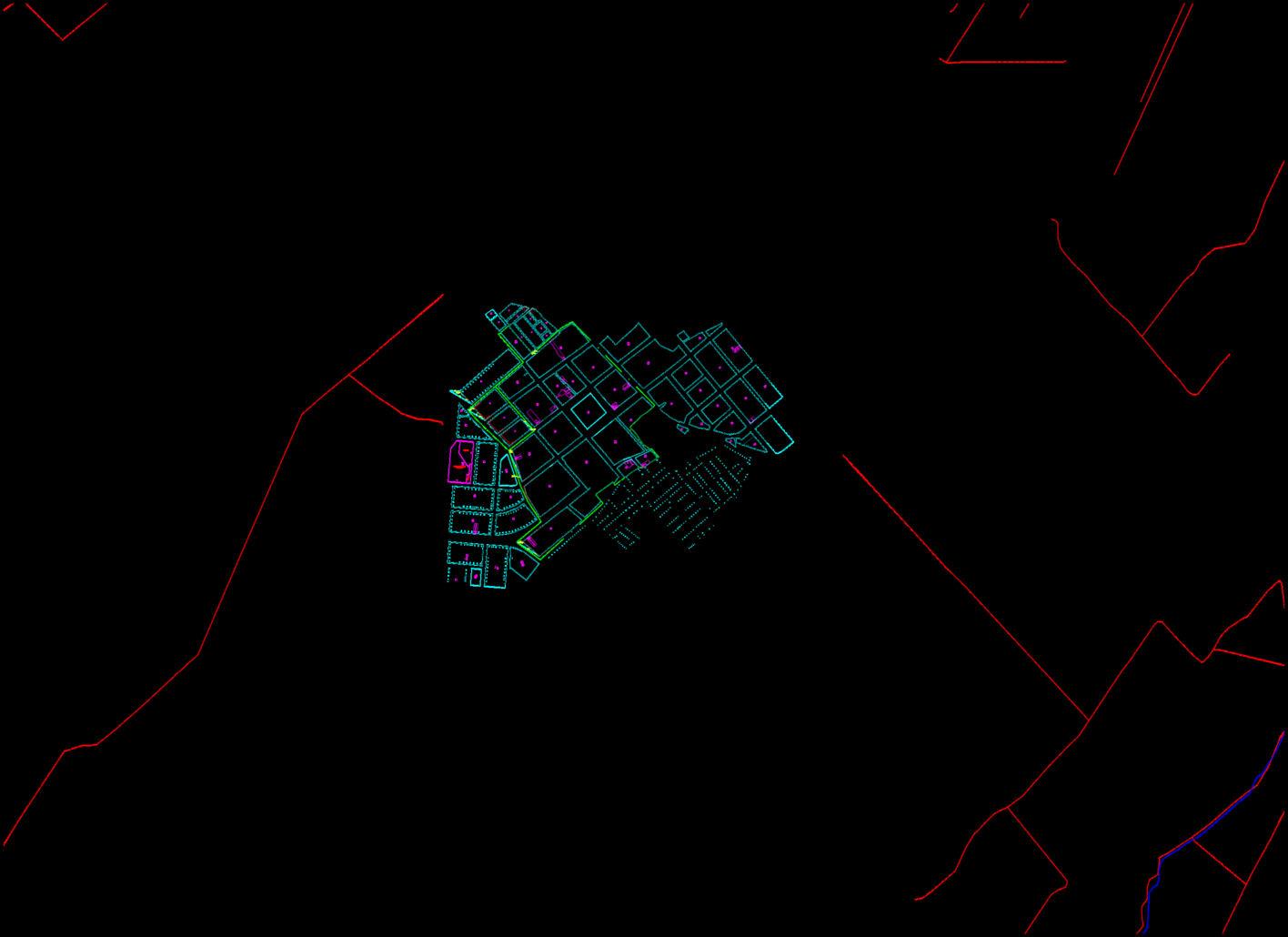

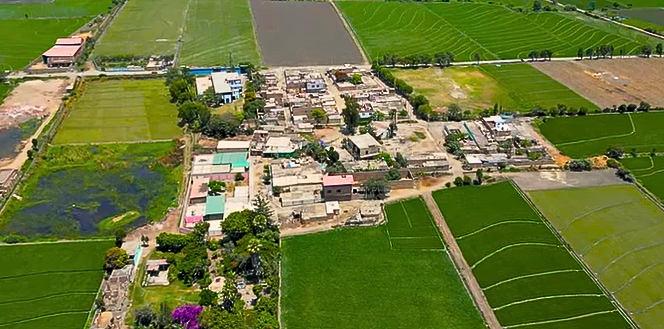

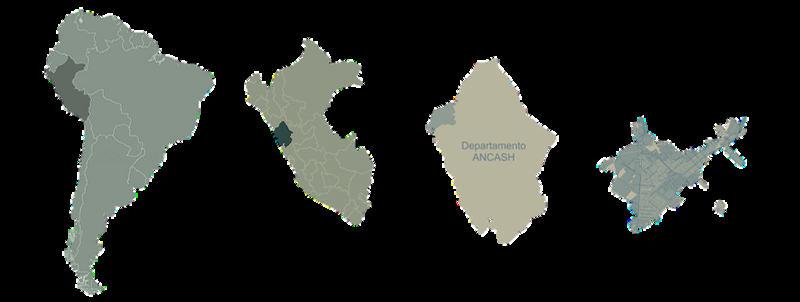

El bien inmueble situado en el tercer sector del centro poblado
La Huaca, a 12 kilómetros al sur de la ciudad del Santa, constituye uno de los pocos testimonios de la historia agraria en la costa de Áncash.
En el “SECTOR HISTORICO” se hayan estos diferentes espacios deteriorados de interés histórico.

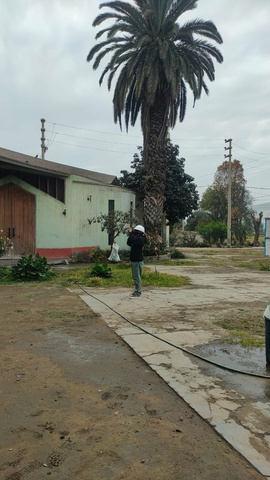

Explanada de ingreso
Estilo: Republicano - Colonial Año: 1800
MONUMNETO HISTORICA
ZONA MONUMENTAL
AREAS DE INVACION
AMBIENTE URBANO RESIDENCIAL
EQUIPAMIENTOS
RECREACION
a. 7 Junio
b. Panamericana Norte
c. Jr. Elías Aguirre
d. Carretera Huaca etapa III

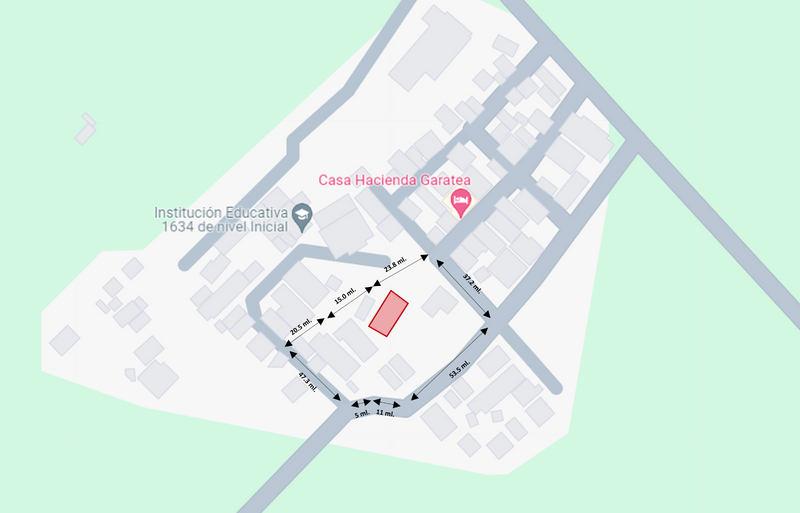

En la prolongación del Jr. Elías Aguirre y la Huaca etapa II
Área de terreno: 245.125 m2
Limite:

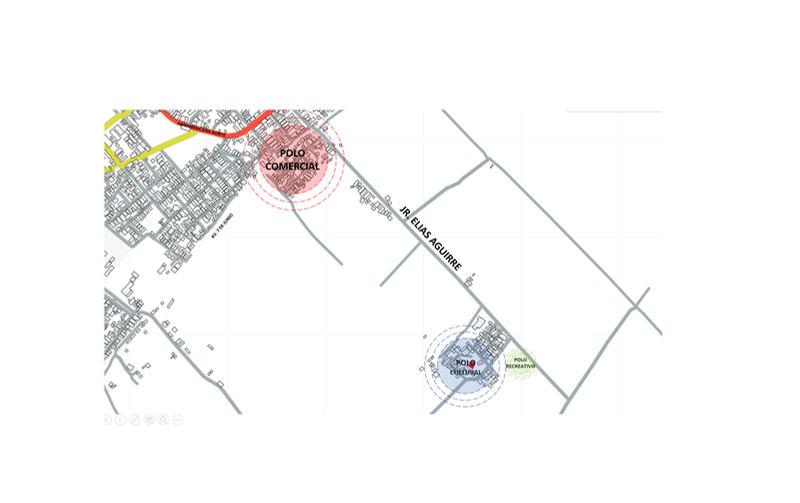

Nodos: Hitos:
Calle s/n (Explanada de ingreso)
Calle s/n (Propiedad de terceros)
Calle s/n (Propiedad de terceros)

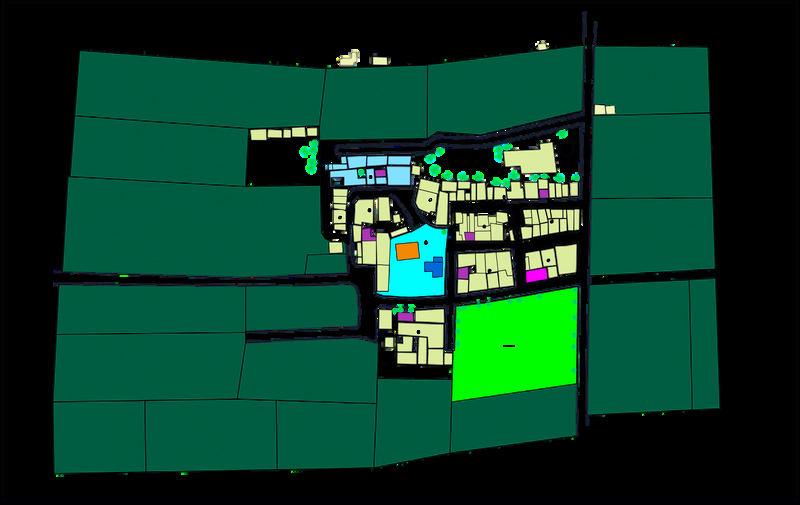

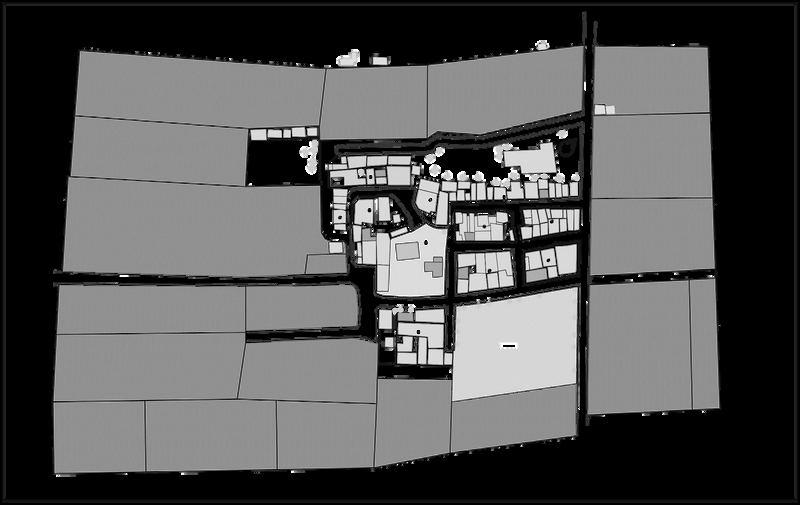

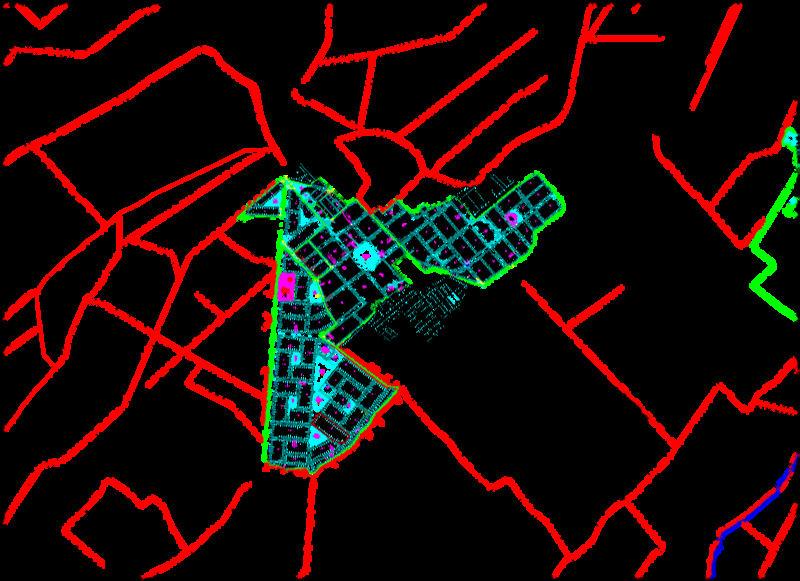

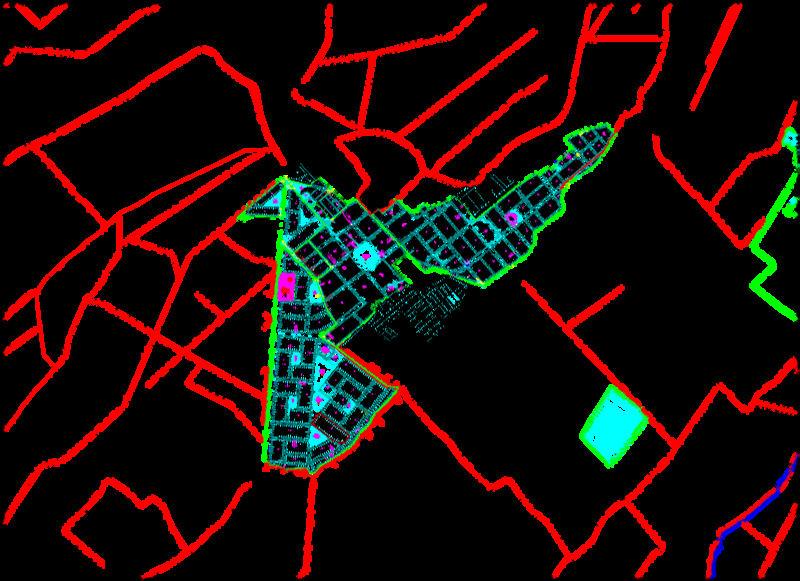

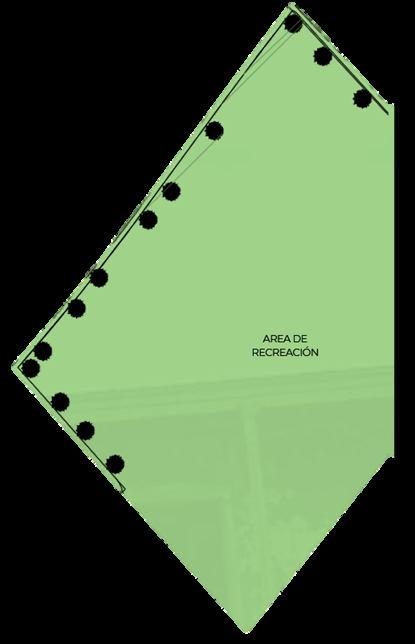

USO DE SUELOS
el uso de suelos deriva muchas limaitantes en area a intervenir ya que en su totalidad es de uso agricola.
la zona a intervenir no cuenta con muchos equipamientos, ya que dicha zona se encuentra a 850 m de la ciudad del Santa.

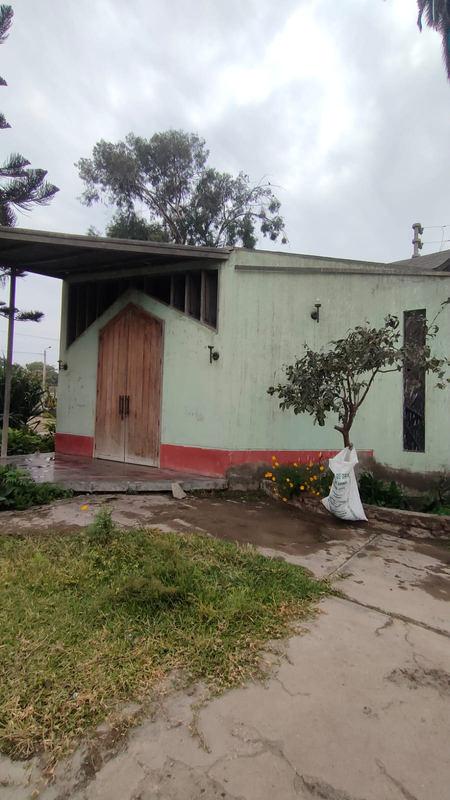

CasonaN.Garatea
ZonaResidencial
LocalComunal
AreadeRecreacion
ZonaAgricola
Iglesia
Comercio
Educacion
Siendo anteriormente toda una hacienda el uso de suelo era exclusivamente de uso agricola el cual, personas, despues de la reforma agraria invadieron zonas adyacentes a la casona Garatea.
AreadeIntervencion(LaHuaca)

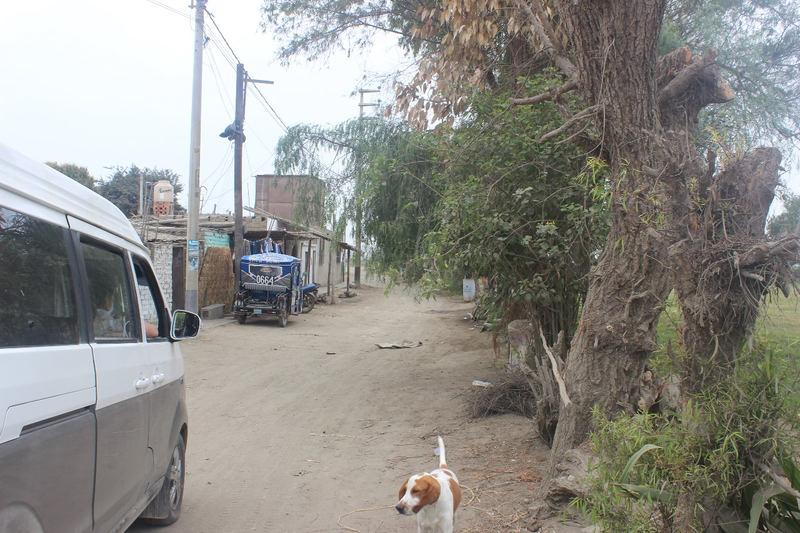

El flujo vehucular es casi nulo, algunos de los vehiculos solo destinan productos agricolas y otros a los mismos usuarios del lugar, (taxis, combis, camiones).
Camiones Vehiculo particular
Educacion
el flujo peatonal tiene una intencidad media a nula, ya que al tratarse de viviendas los usuarios transitan por el lugar.

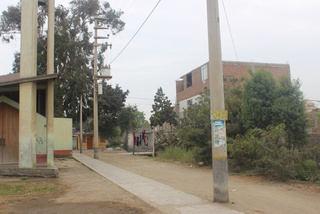

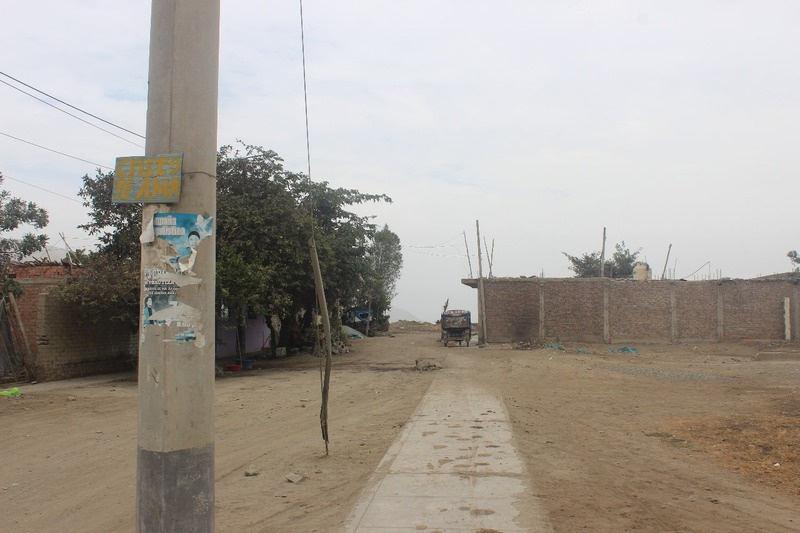

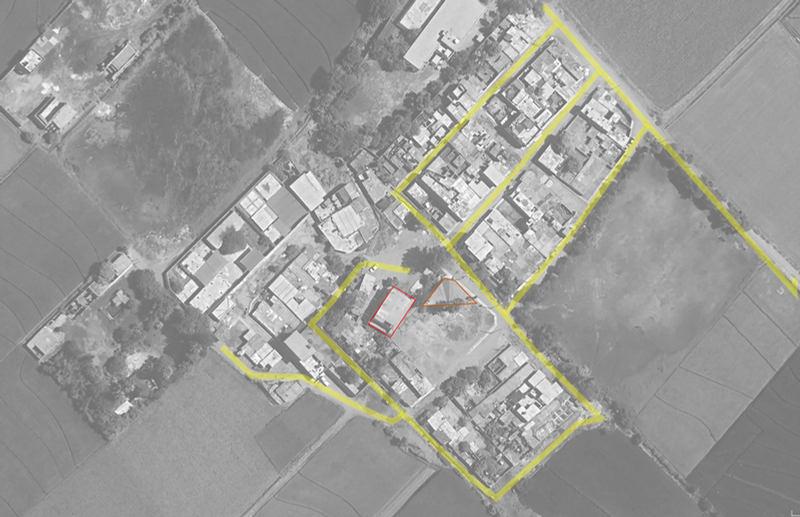

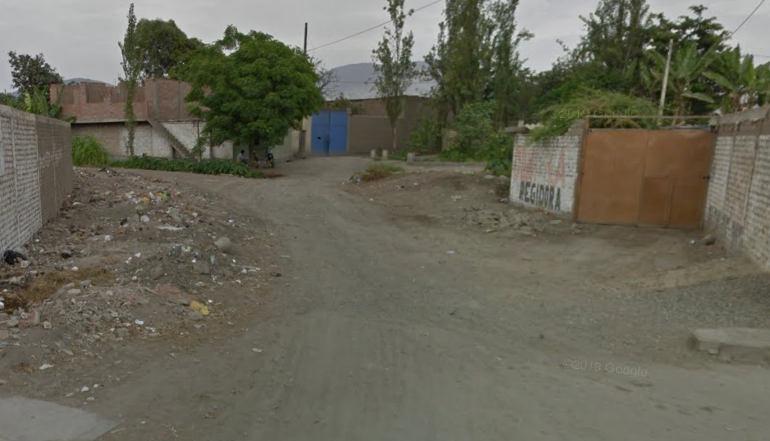

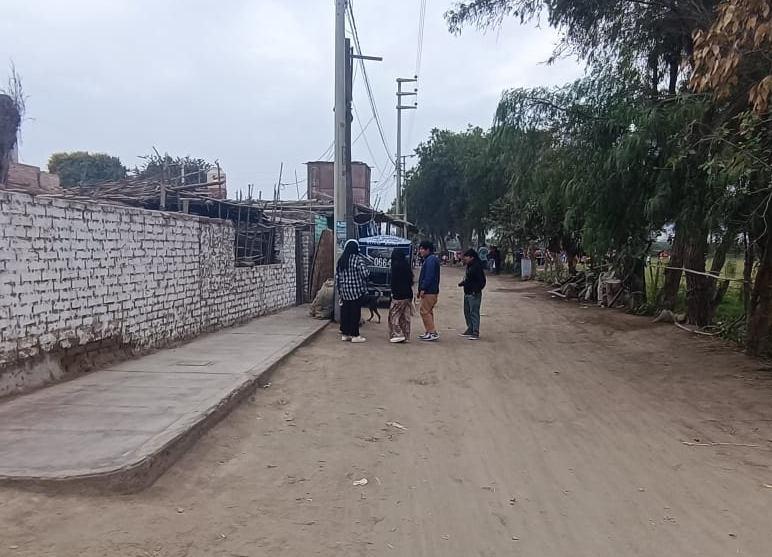

el acceso a la zona de intervencion se da atravez de carretera y asfalto el cual sigue el jiron Elias Aguirre.
igreso (carretera) usuarios usuarios adyacentes a la Casona
JironEliasAguirre Carreteratrocha TRANSPORTE

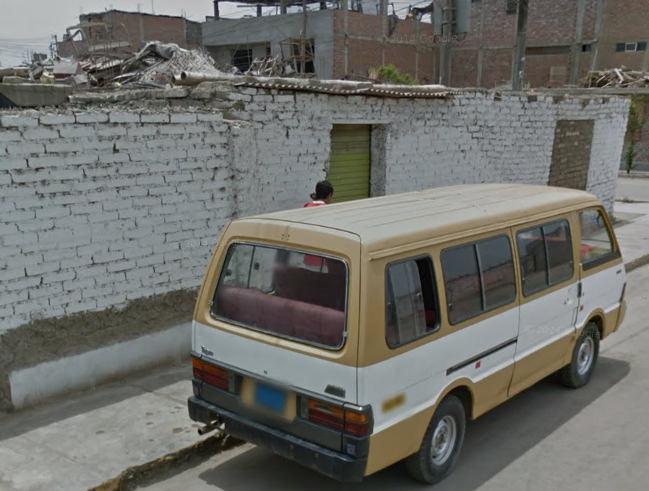

el transporte en el area de la casona Garatea es muy escasa, los que habitan el lugar en su mayoria son comerciantes por las grandes extensiones de terreno de agricultura.
Punto mas frecuentado por los usuarios

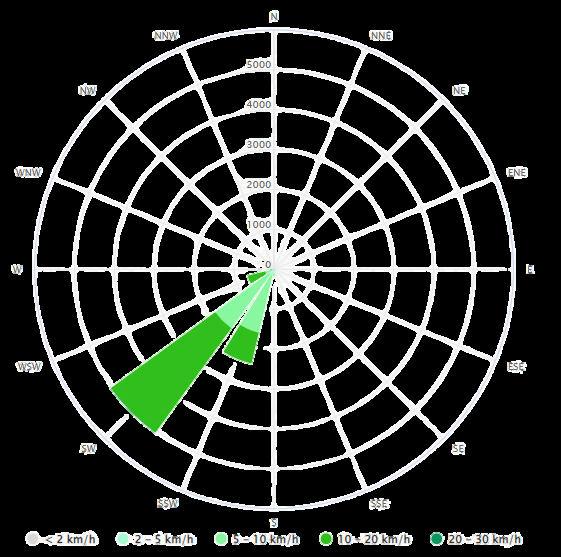

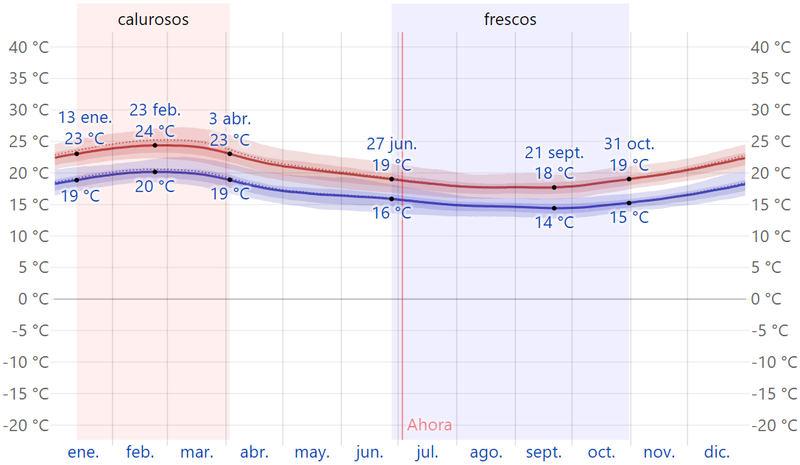

Actualmente en Chimbote, Santa, el clima es mayormente nublado con temperaturas que rondan los 17°C. Se espera una temperatura máxima de 19°C durante el día. La humedad relativa está en torno al 88%, y la presión atmosférica es de aproximadamente 1013 hPa. La velocidad del viento es de unos 6-16 km/h, soplando principalmente desde el sur

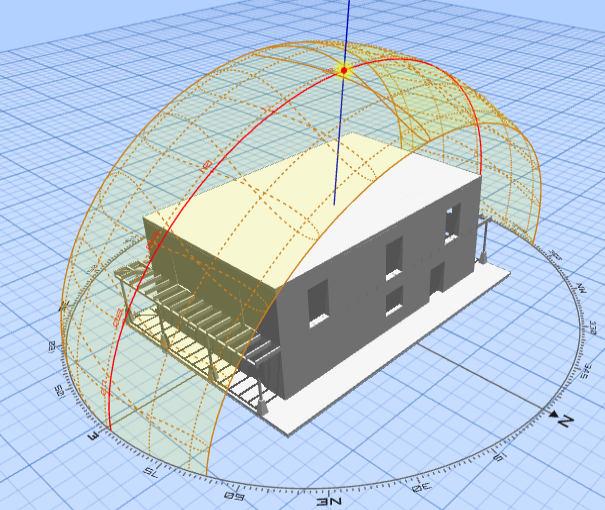

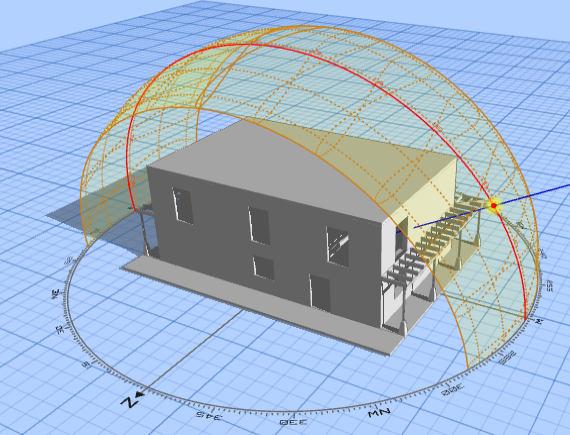

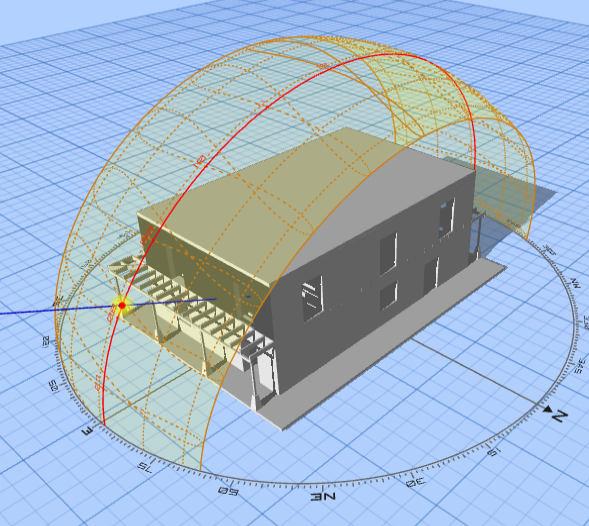

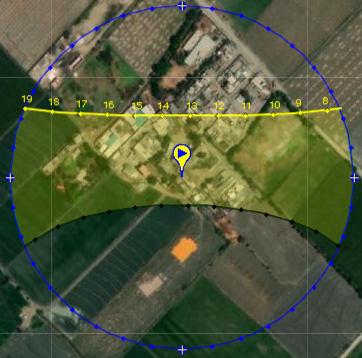

El soleamiento en Chimbote, Santa es alto debido a su ubicación cerca del ecuador y su clima desértico costero con baja nubosidad. La corriente de Humboldt puede generar neblinas que reducen la radiación solar directa en ciertos momentos. Durante el verano, la radiación solar es más intensa, mientras que en invierno, aunque es menos intensa, sigue siendo significativa. En general, Chimbote disfruta de muchas horas de sol al año
6:00 AM12:00 AM6:00 AM

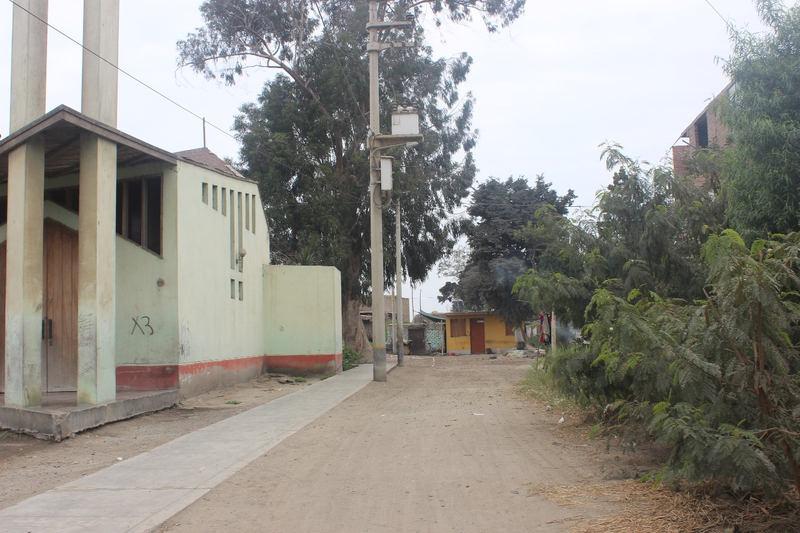

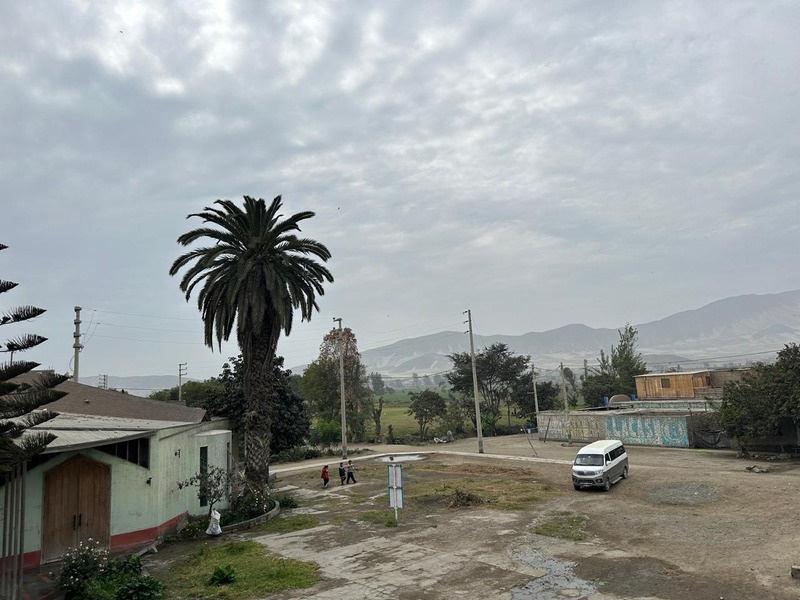

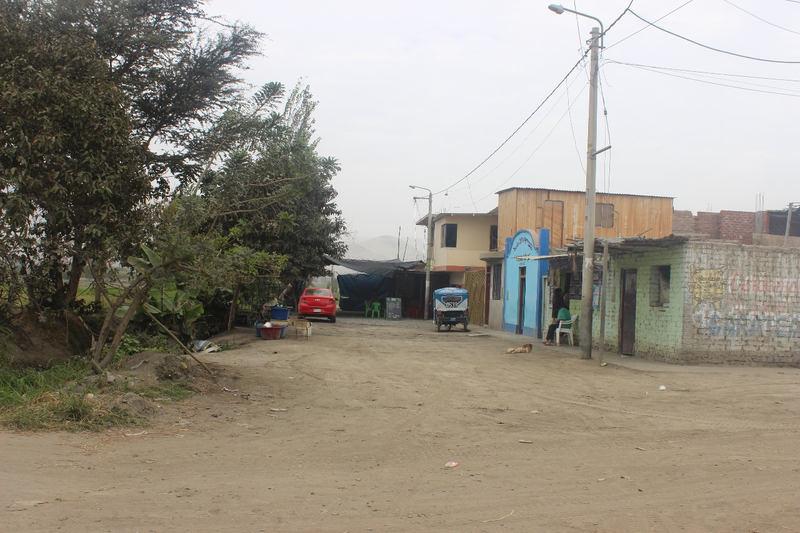

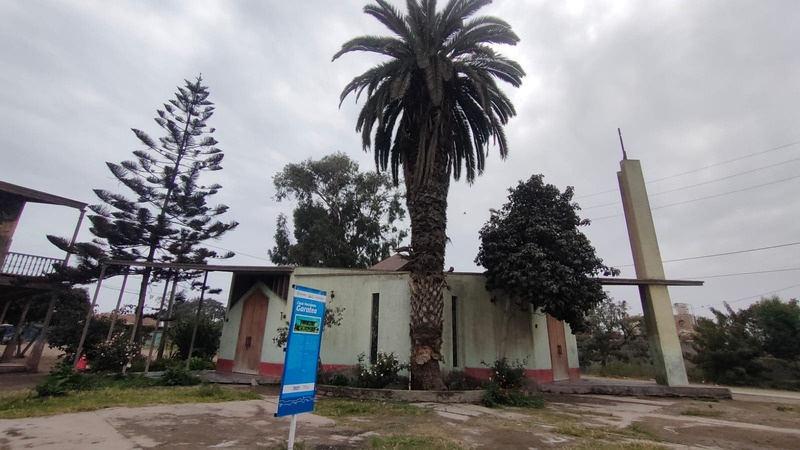

La Casona Nicolas Garatea se encuentra se sitúa en un ambiente urbanístico y en su mayoría rural CONCEPTUALIZACIÓN
Viviendas
Cultivos

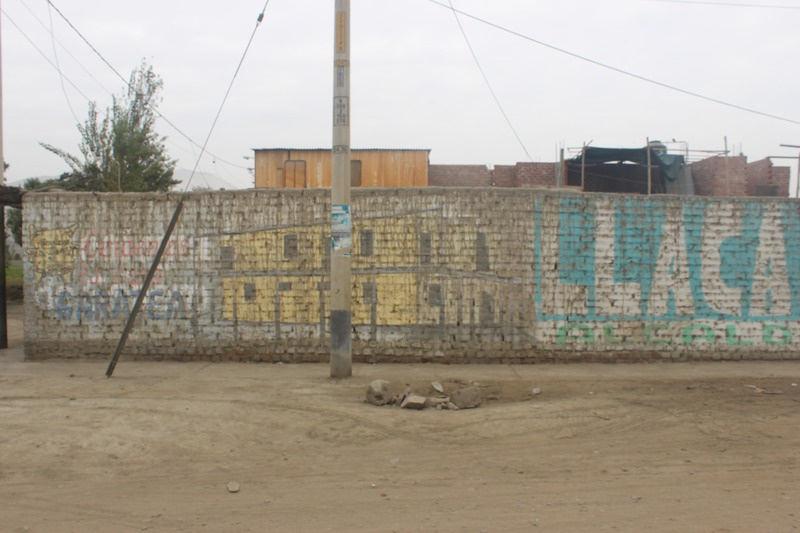

Falta de valor monumental

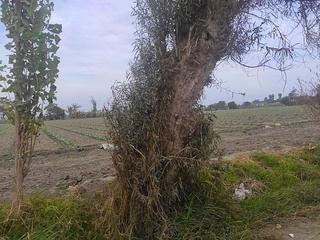

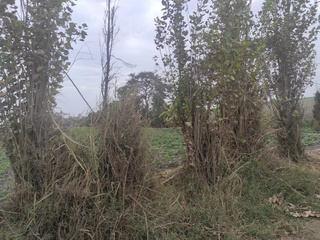

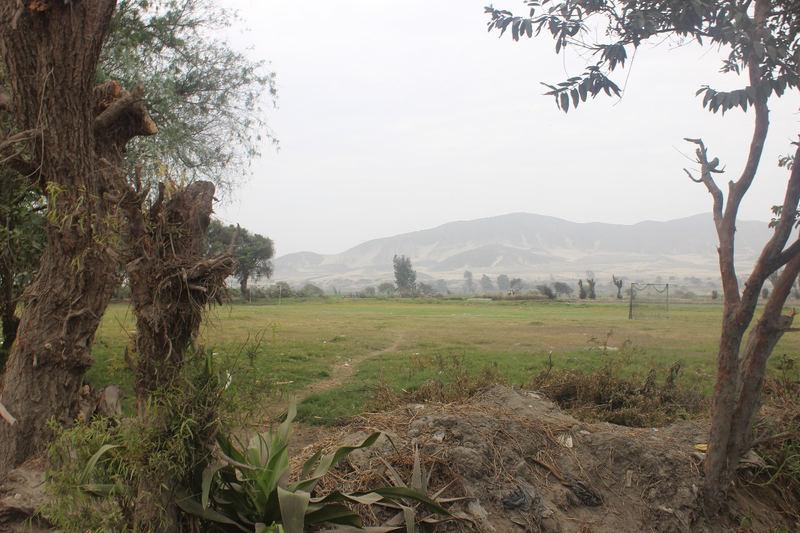

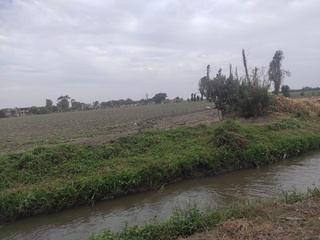

Paisaje natural
posee una variedad de plantas que prosperan en su clima y ecosistema específico. Este cuenta con palmeras, alisos,pinos, etc.
Aunque originalmente las instalaciones eran simples, hoy en día muchas casas hacienda han sido adaptadas con instalaciones sanitarias y eléctricas modernas, aunque conservando su apariencia y estructura histórica.
96%
El sector de La huaca III cuenta con servicios de agua básicos en la mayoría de viviendas de la zona, no obstante, la Casa Hacienda Garatea no cuenta con dichos servicios
60%

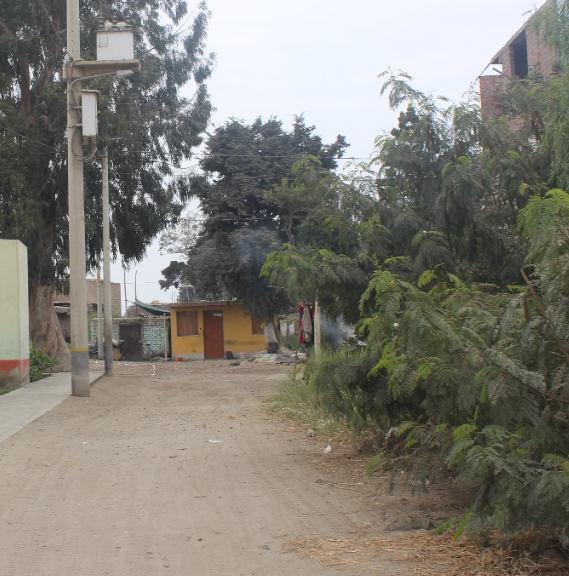

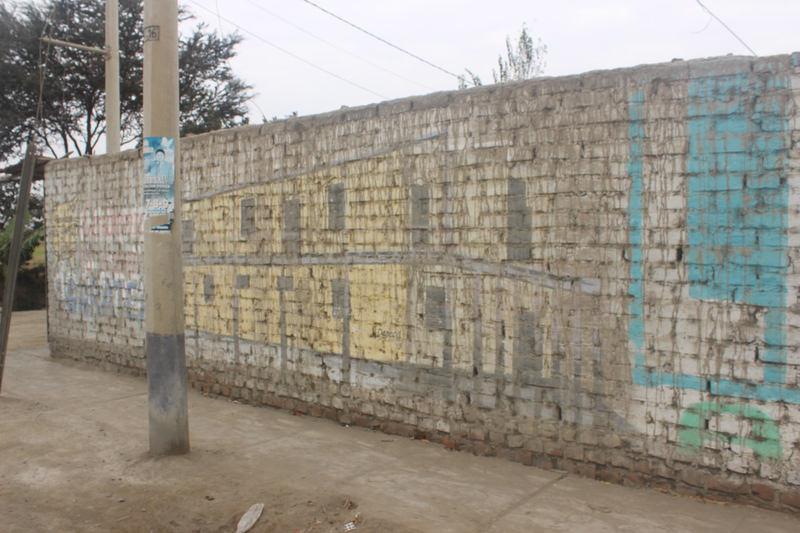

Se puede observar que en todas las calles alrededor del espacio no cuentan con un sistema de alcantarillado, sin embargo la mayoría de viviendas si cuentan con dicho servicio
97%

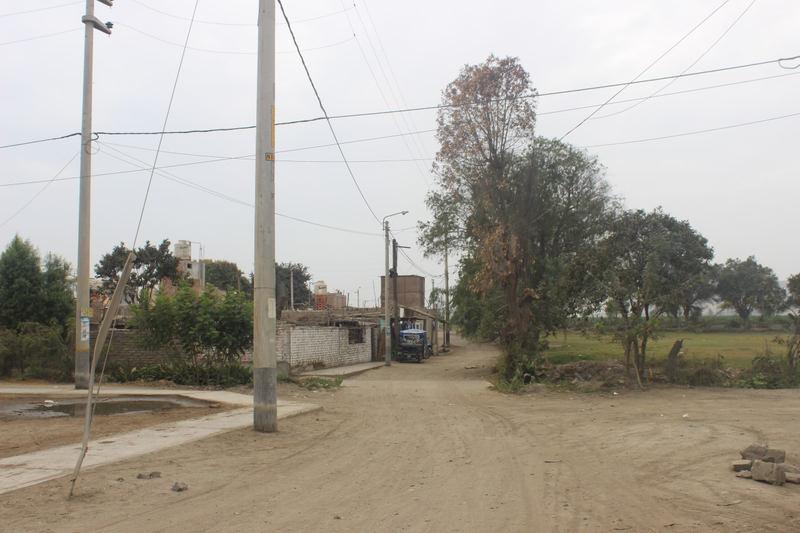

La mayoría de viviendas cuentan con servicios básicos y modernos de luz. El espacio publico cuenta con postes de alumbrados repartidos por todas las calles.
Es un ejemplo de la arquitectura colonial peruana y se caracteriza por su diseño tradicional y funcionalidad adaptada al clima y entorno local.

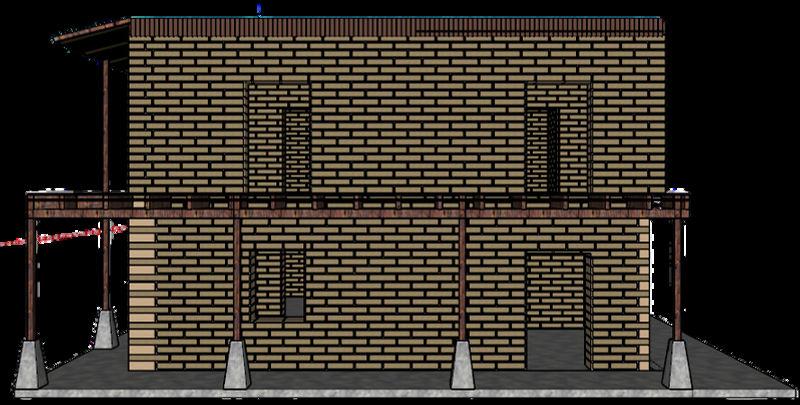

MURO DE ADOBE Y QUINCHA
El proyecto esta basado en el uso y la estructura de materiales ecológicos, en este caso el adobe es la unidad de construcción de esta vivienda, ya que es una construcción tradicional a base de tierra; el cual es el material oriundo del lugar.
Esta casona tiene muchas características: Es un ejemplo de la arquitectura colonial peruana y se caracteriza por su diseño tradicional y funcionalidad adaptada al clima y entorno local.

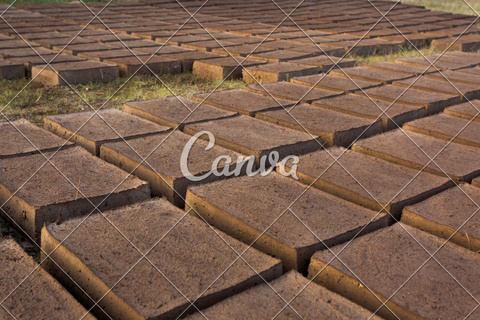

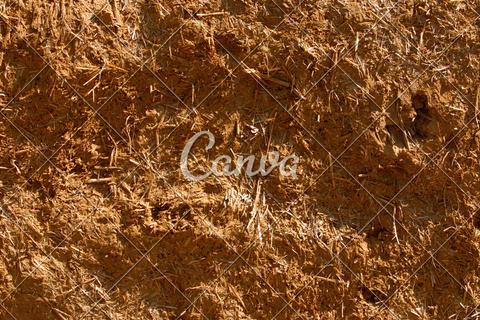

Es un material formado a partir de la mezcla de barro y paja, este se fabrica de forma artesanal
Las dimensiones son validadas, pero no exceden a 40 x 30 x 10 cm
Longitud mayor al doble del ancho
Posee la forma de un paralelepido
El bloque debe estar completo
Resistencia a las acciones sismicas
La tierra es la superficie de la corteza terrestre, compuesta de material mineral y orgánica; la cual nos sirve como materia prima para la elaboración de adobe.
Longitud no mayor al doble de su ancho
Es buen aislante térmico y acústico
No debe presentar grietas o deformaciones
Es un material natural y adoptable.
Es resistente a la flexocomprensión.
Es duro y consistente.
Es manejable en la construcción.
Permite realizar montajes de forma rápida y limpia.
Se puede transformar en diversas formas o elementos.
Presenta medidas variables
En este sistema constructivo la piedra y la paja funcionan como materia y material.
CARACTERÍSTICAS DE LA
PIEDRA COMO MATERIAL DE
CONSTRUCCIÓN:
Es un material ecológico
Debe ser resistente

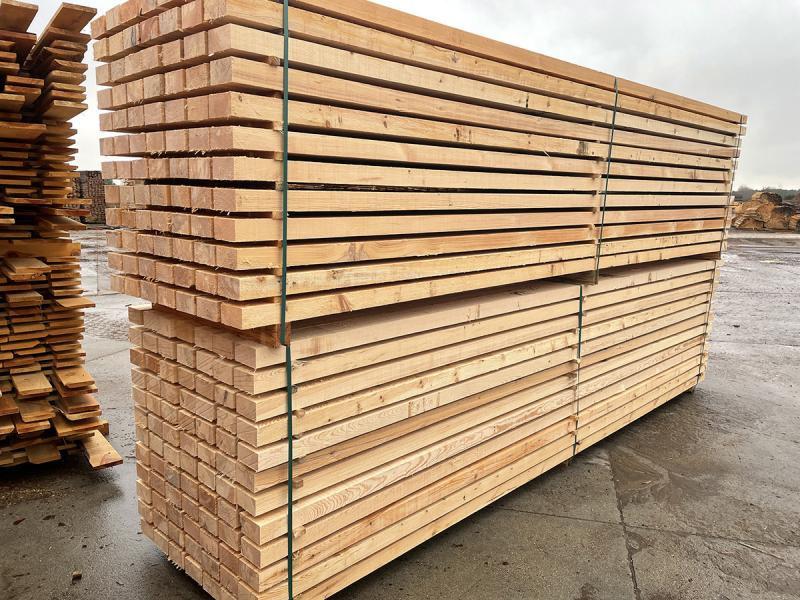

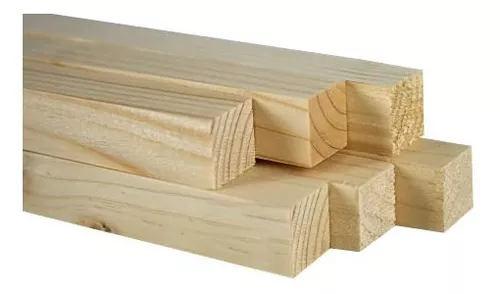

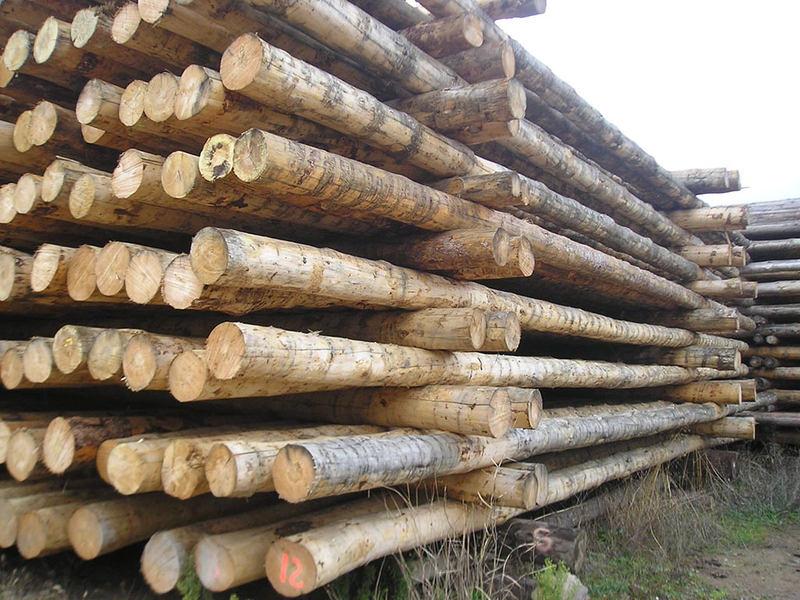

La materia es el árbol de eucalipto, del cual mediante el proceso de transformación se obtendrá la madera
TRONCOLISTÓN
Es usada en conjunto con el barro, esto para la cimentación
Es usada en forma tallada, la cual sirve como base para los parantes de madera; sirve de protección contra la humedad.
MEDIDAS DE LA PIEDRA
TALLADA:
LARGO:18cm
ANCHO:18cm
ALTO:18cm

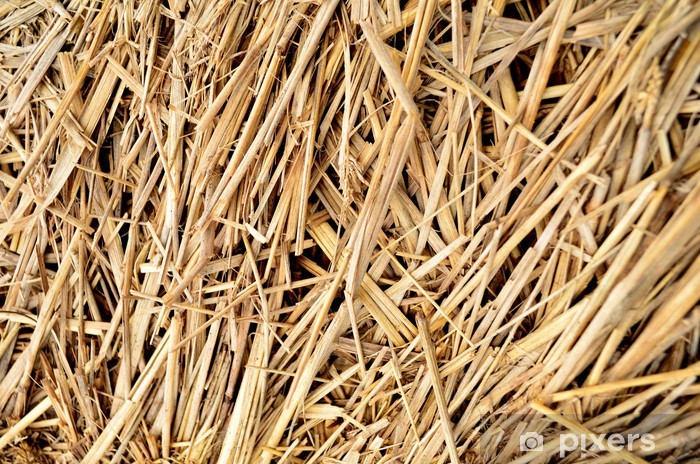

CARACTERÍSTICAS DE LA
PAJA COMO MATERIAL DE CONSTRUCCIÓN:
Es un material ecológico.
• Es de fácil obtención.
DEFINICIÓN
• Se coloca en el techo, antes de la colocación de el tejado. Es usada en la preparación del adobe
Es un material térmico.
La madera y la paja son materia prima

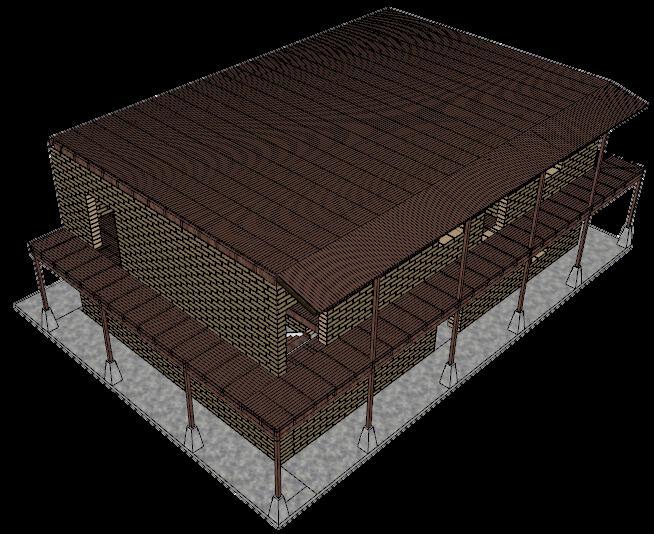

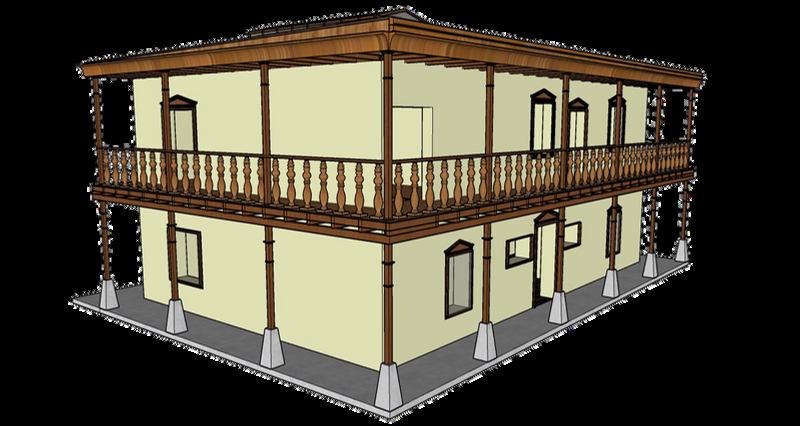

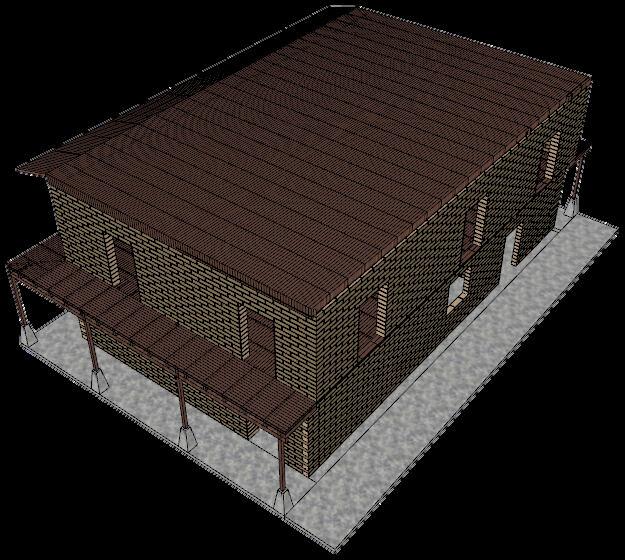

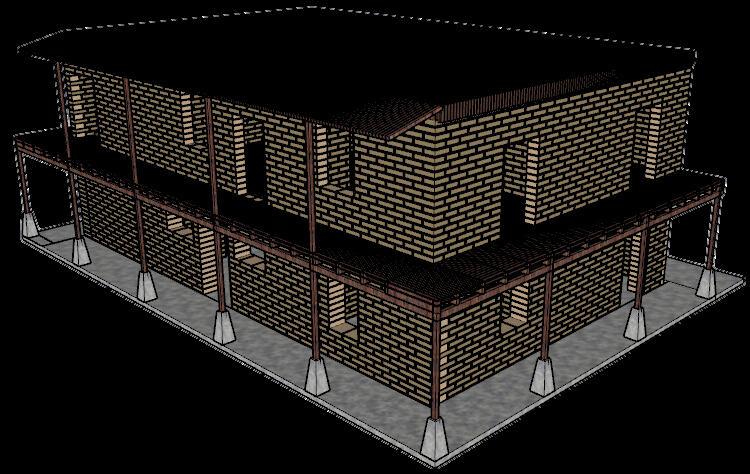

CASONA NICOLAS
GARATEA CON TECHO DE MADERA
DISNEL DE MADERA Y MURO DE ADOBE
La materialidad se puede observar en los diferentes elementos constructivos que presenta la vivienda

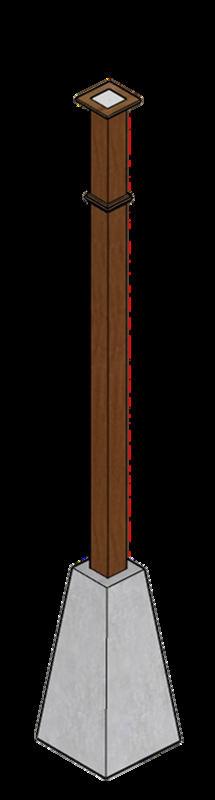

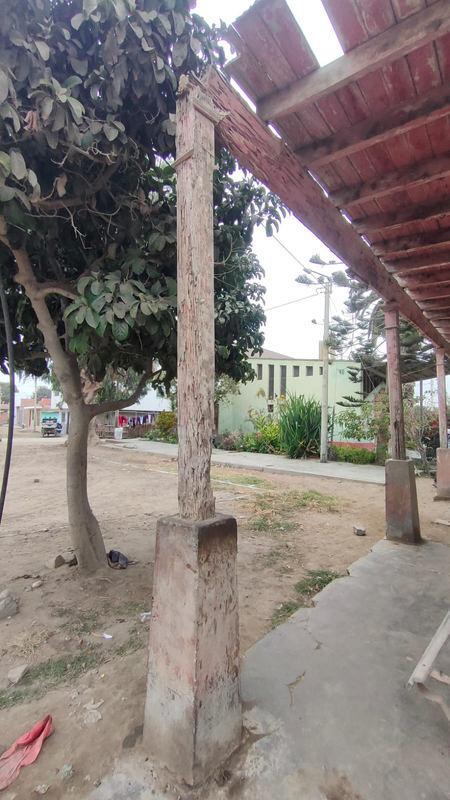

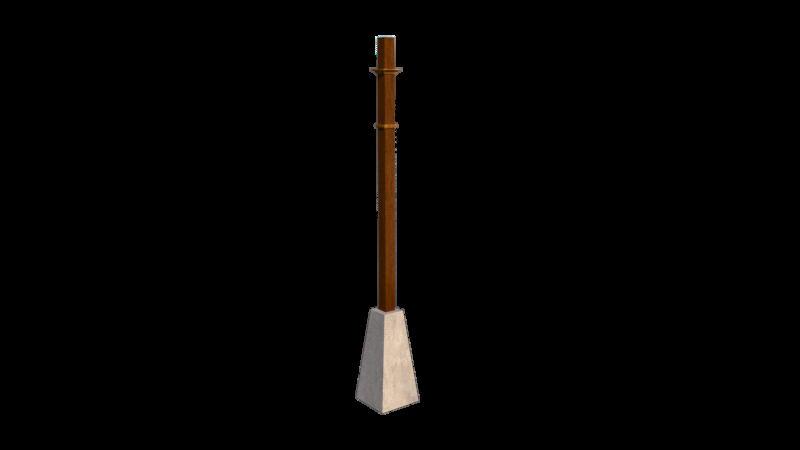

COLUMNA DE MADERA CON SOPORTE DE PIEDRA
DISNEL DE MADERA Y MURO DE ADOBE

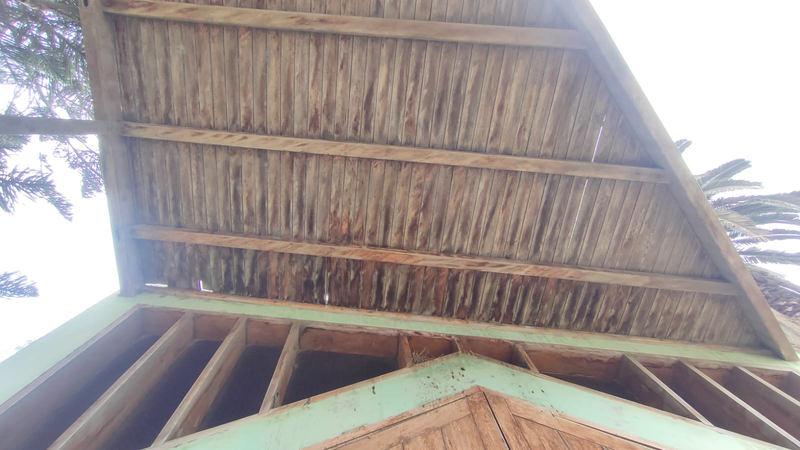

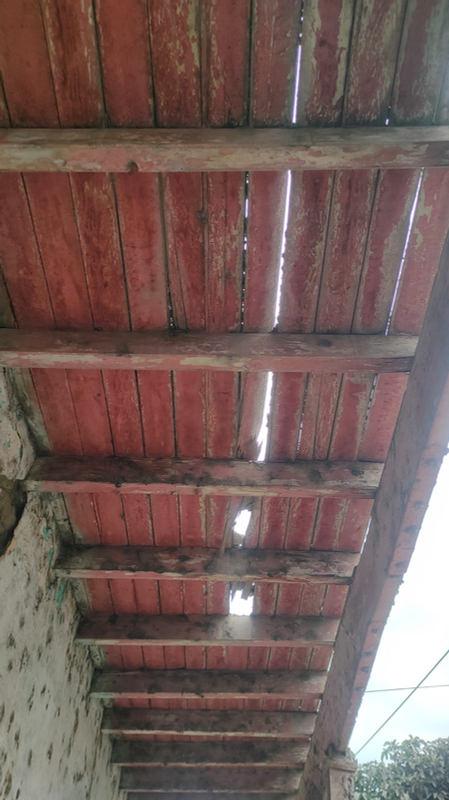

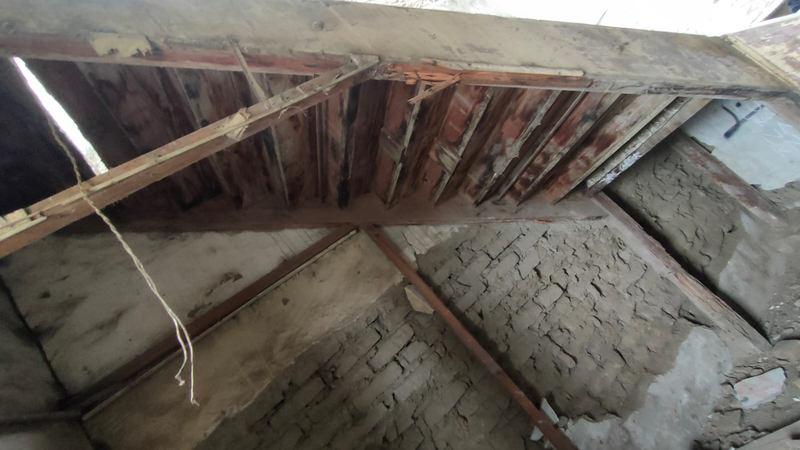

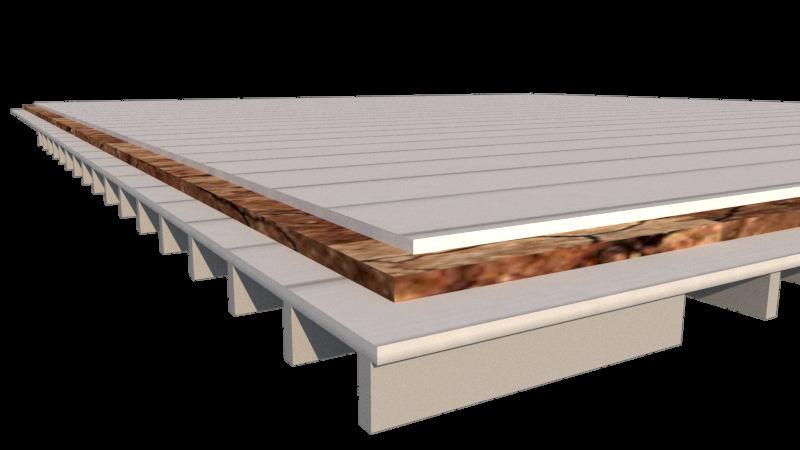

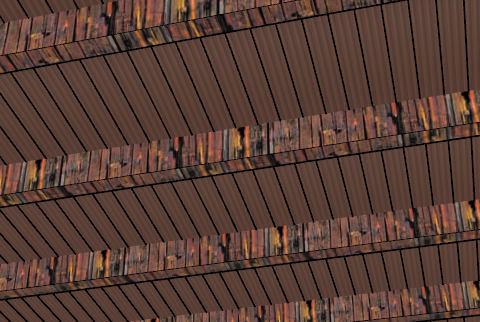

ESTRUCTURA INTERIOR DE LA CUBIERTA DE MADERA

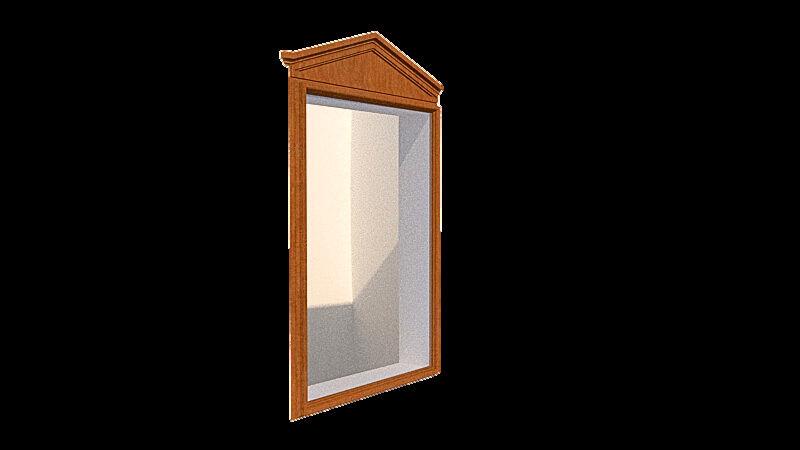

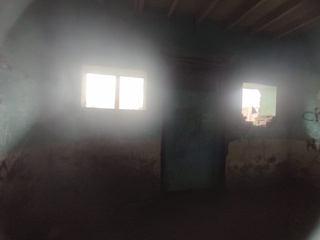

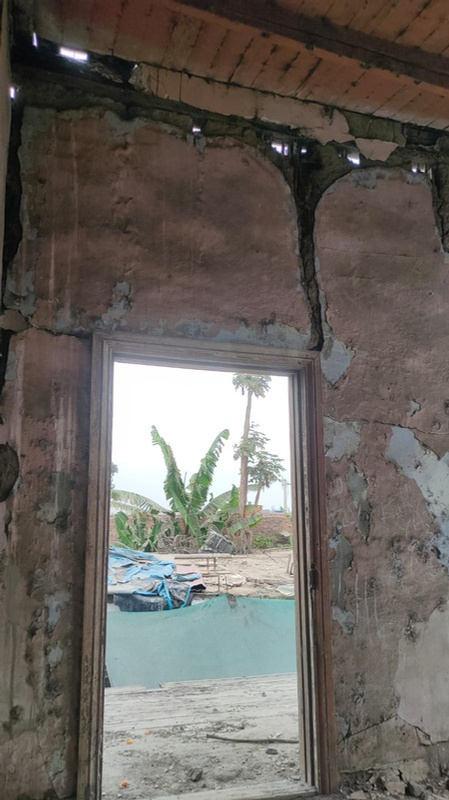

VENTANA POREDISPUESTA EN EL MURO DE ADOBE

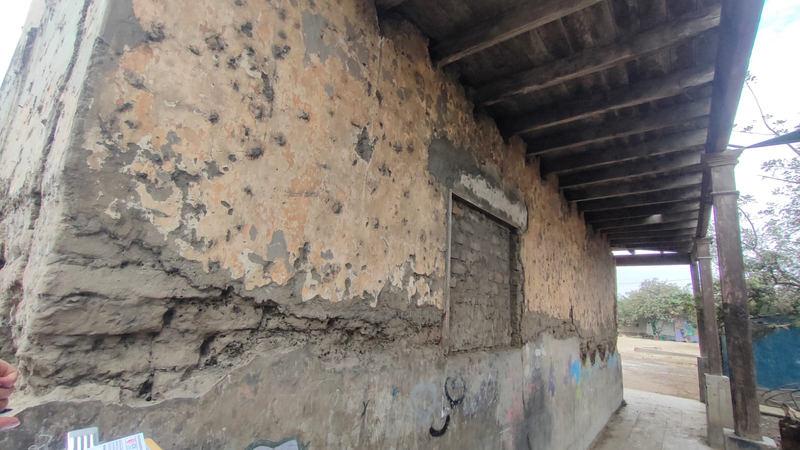

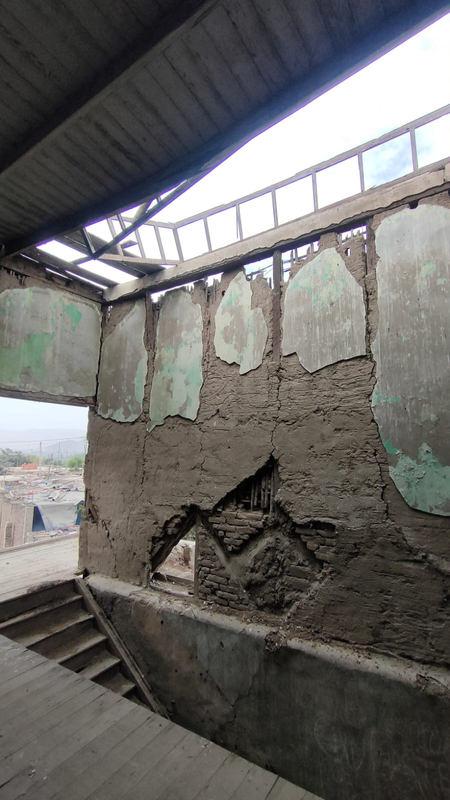

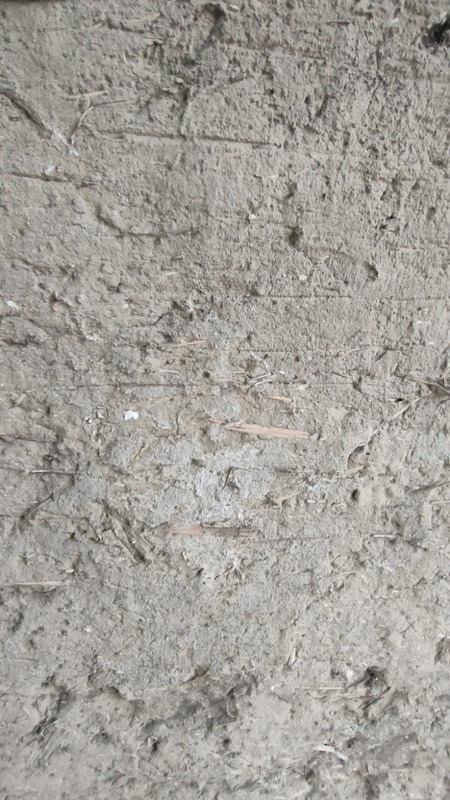

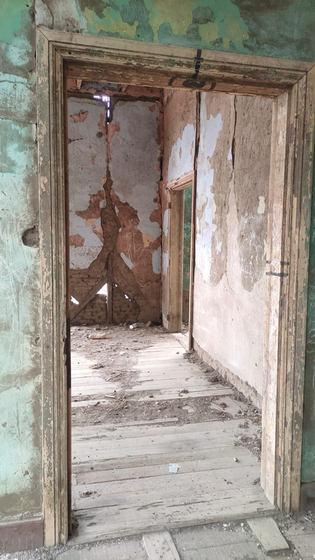

MURO DE ADOBE CON IMPLEMENTACIÓN DE PAJA
DISNEL DE MADERA Y MURO DE ADOBE

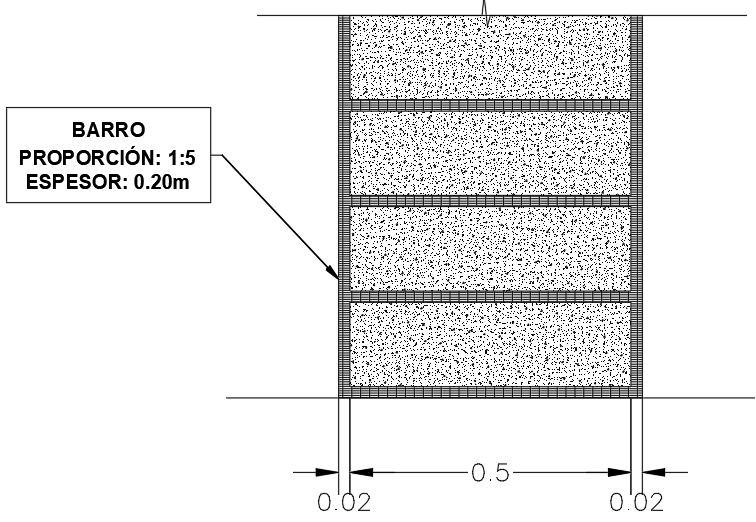

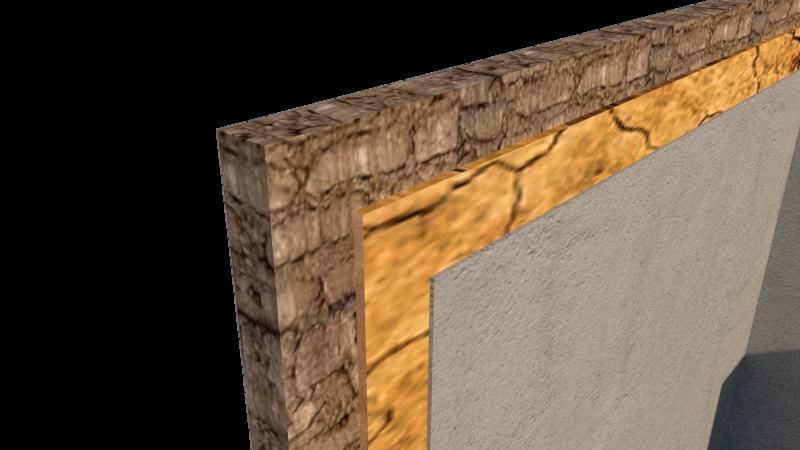

DETALLE: RECUBRIMIENTO DE BARRO
ESCALA: 1/50

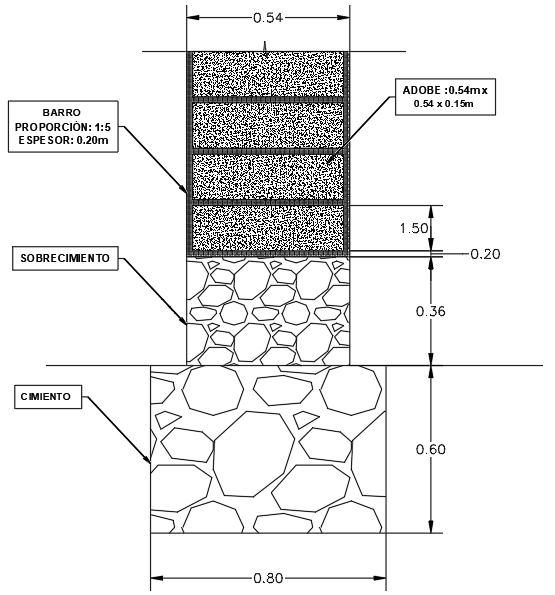

DETALLE: CIMIENTO Y MURO
ESCALA: 1/50

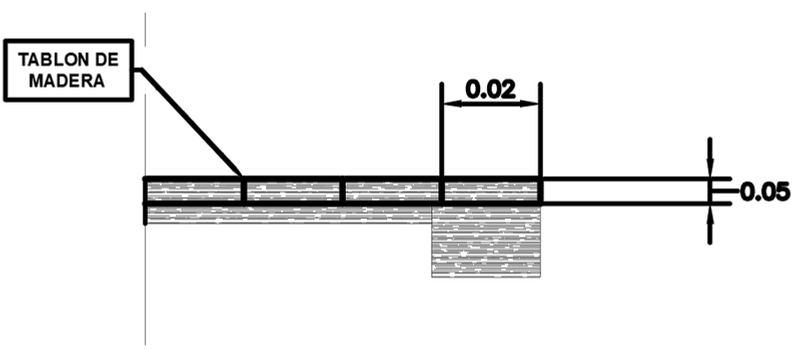

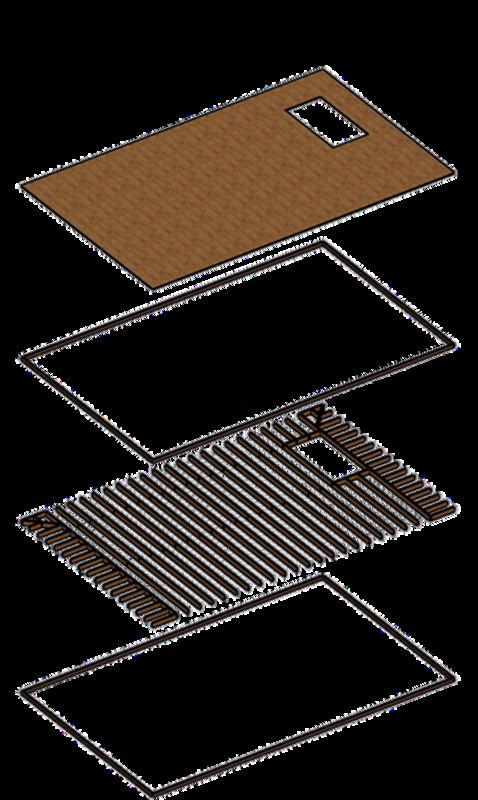

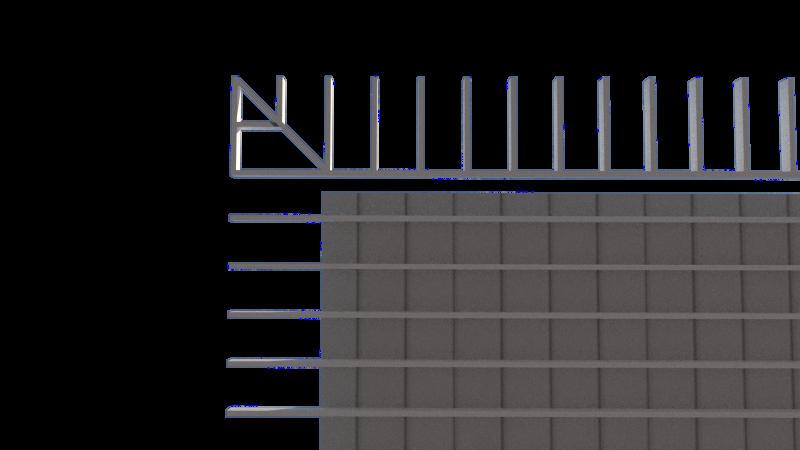

DETALLE: UNIÓN ENTRE TABLAS Y COLUMNAS
ESCALA: 1/50

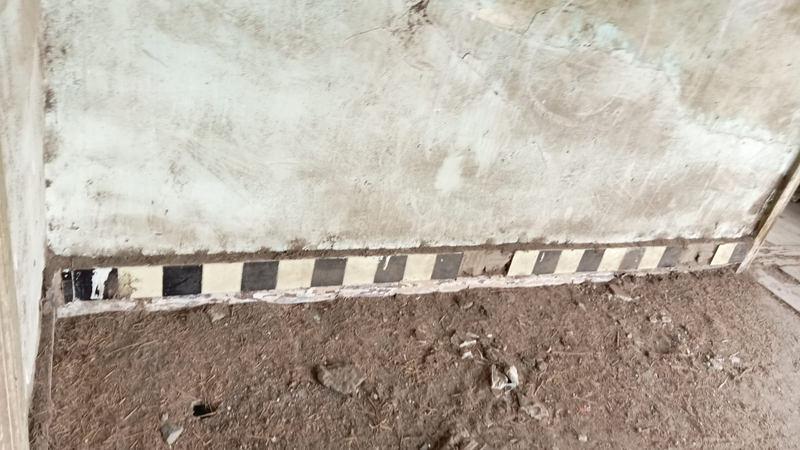

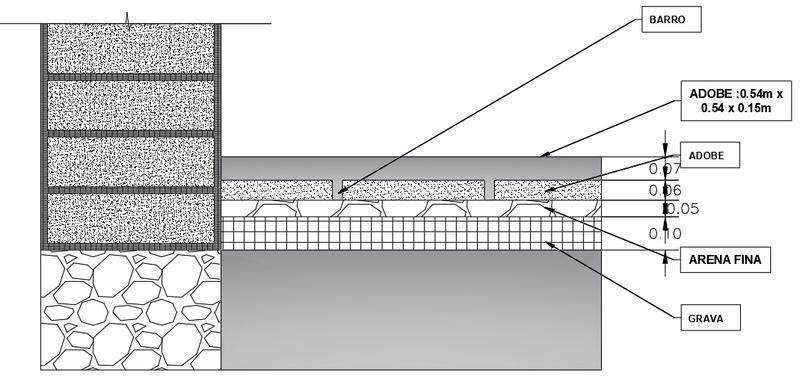

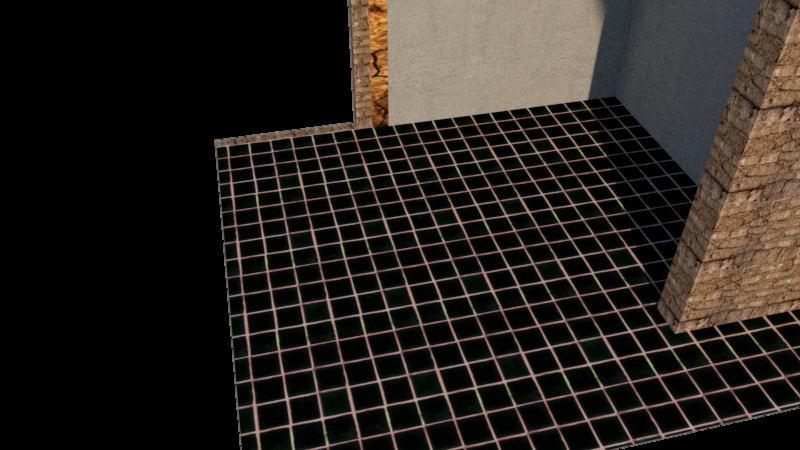

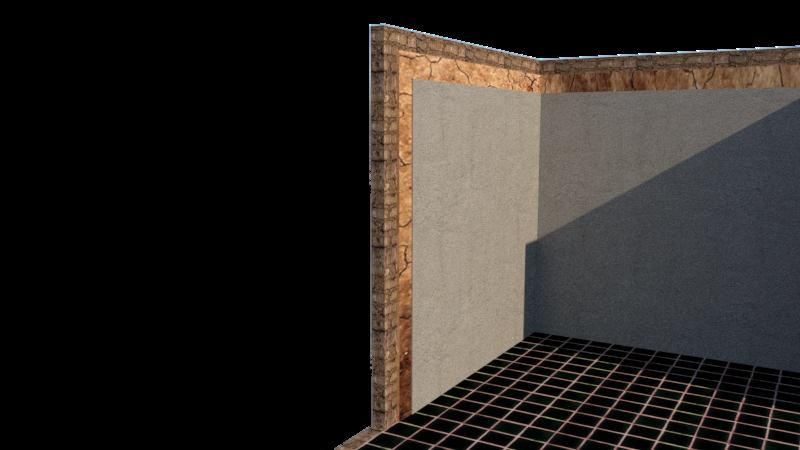

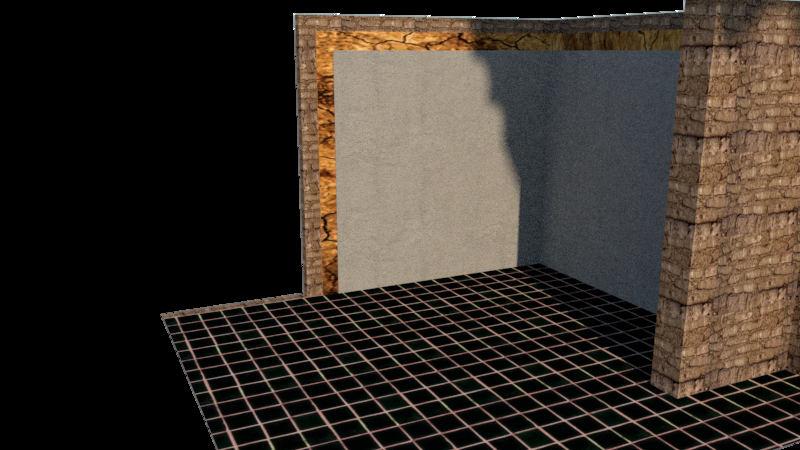

DETALLE: UNIÓN DEL ACABADO DE MURO Y PISO
ESCALA: 1/50

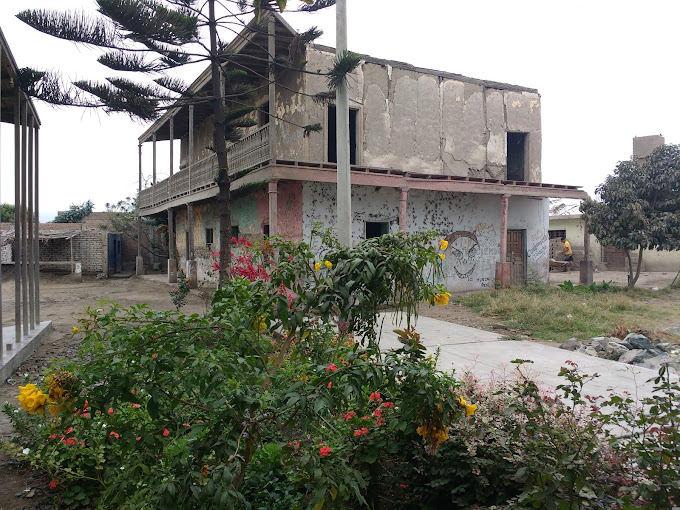

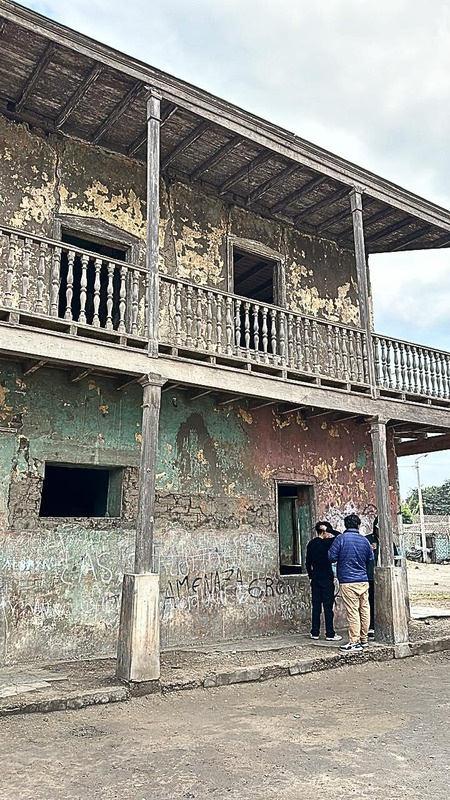

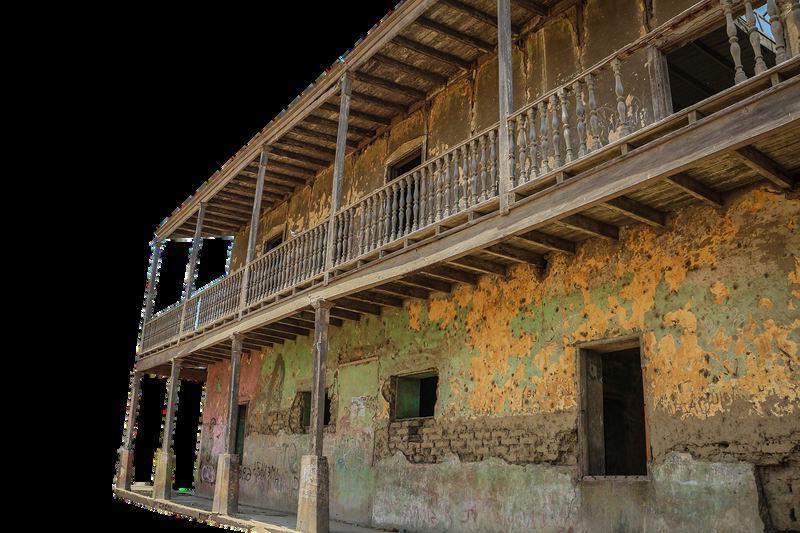

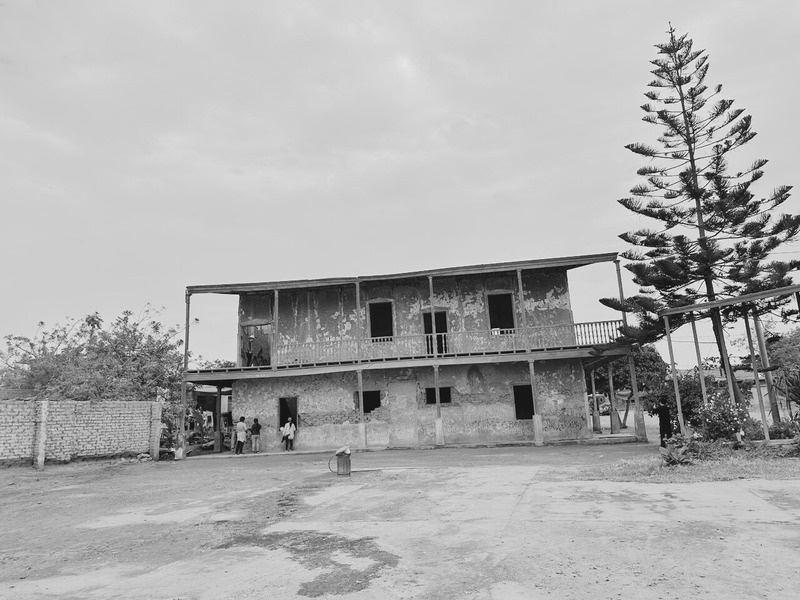

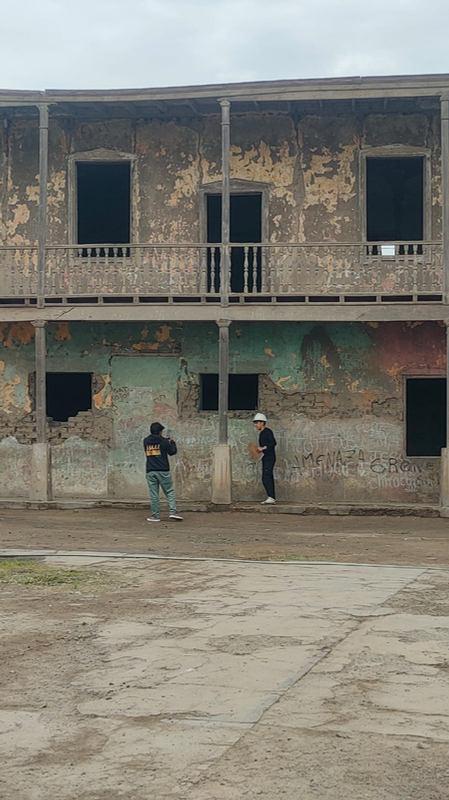

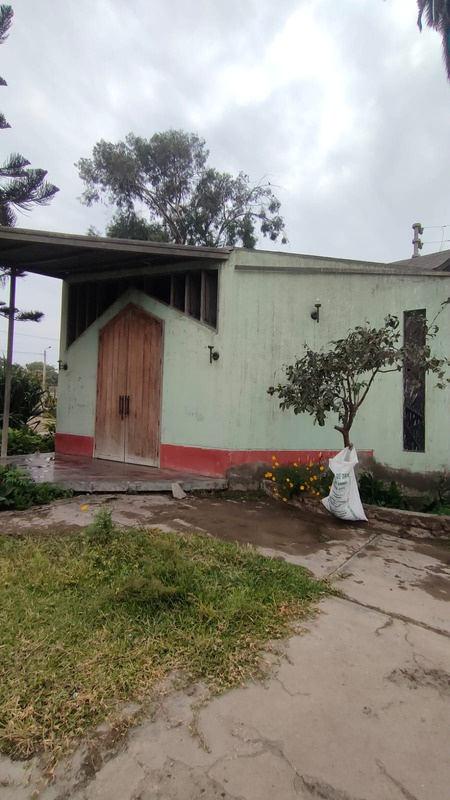

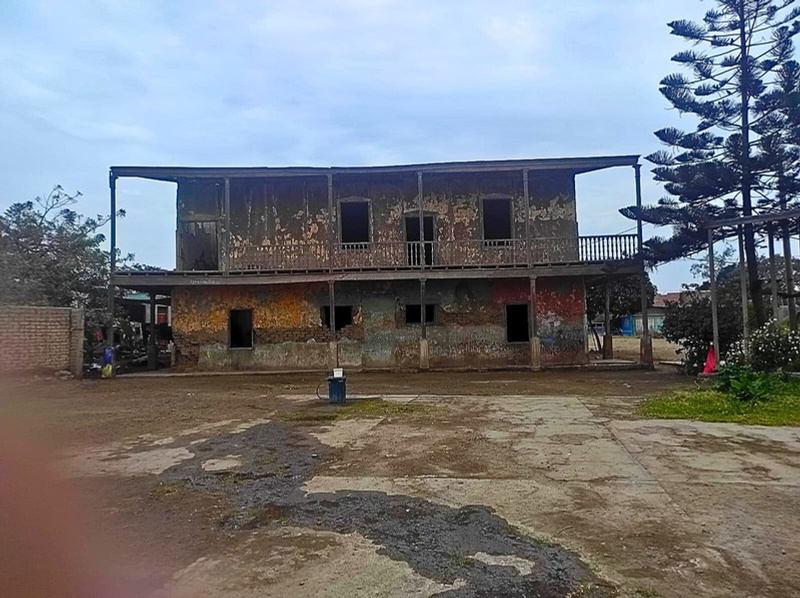

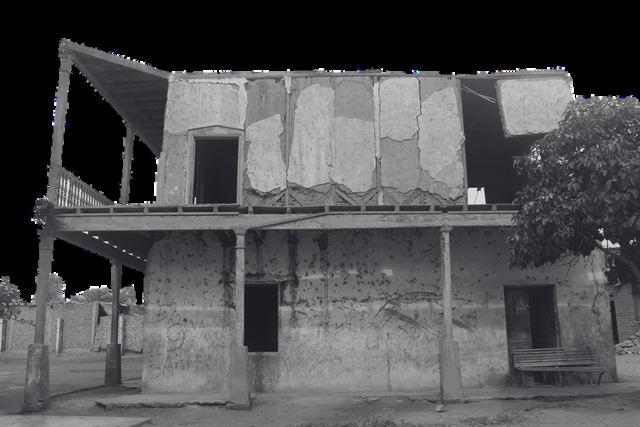

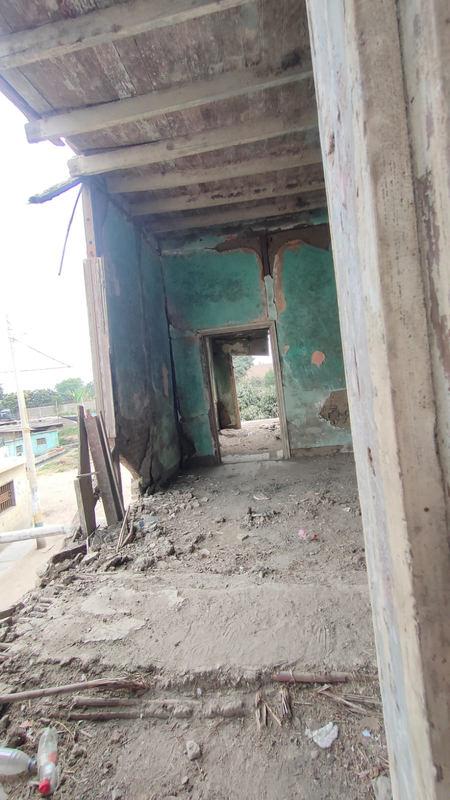

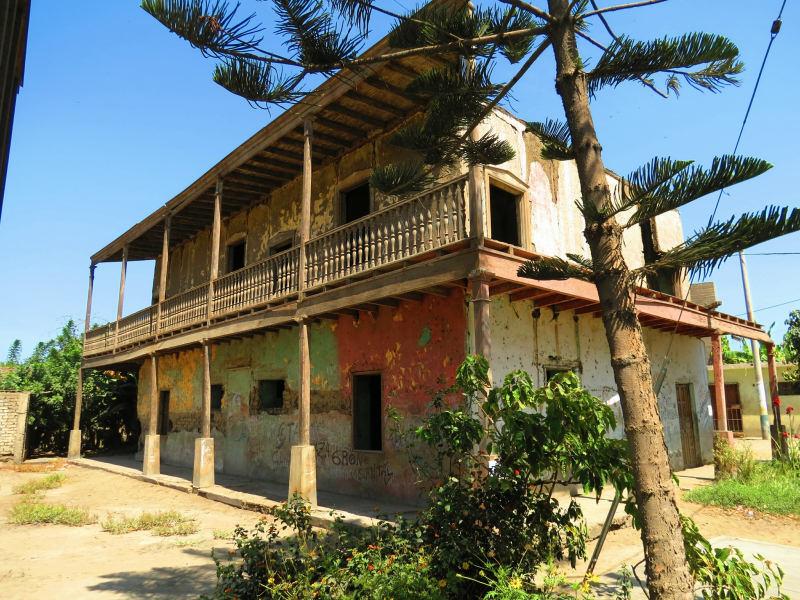

Casa Hacienda Garatea refleja el desgaste significativo provocado por el tiempo y las condiciones climáticas adversas.

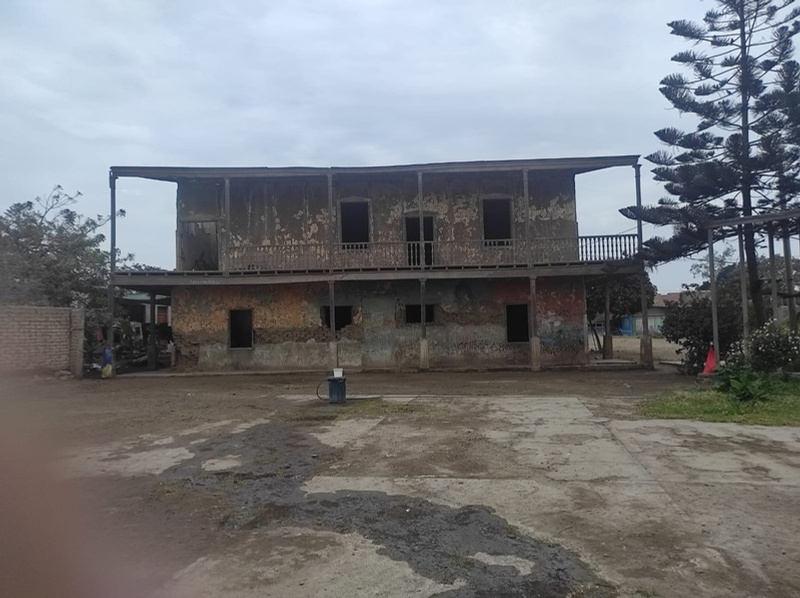

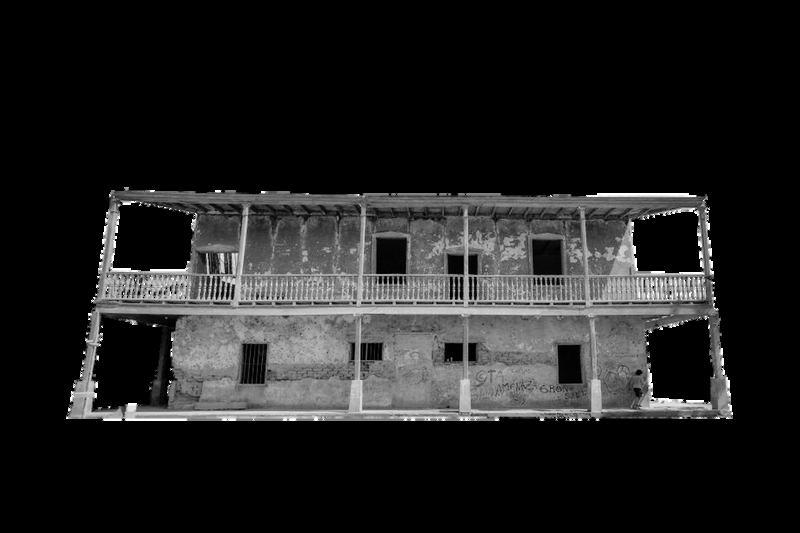

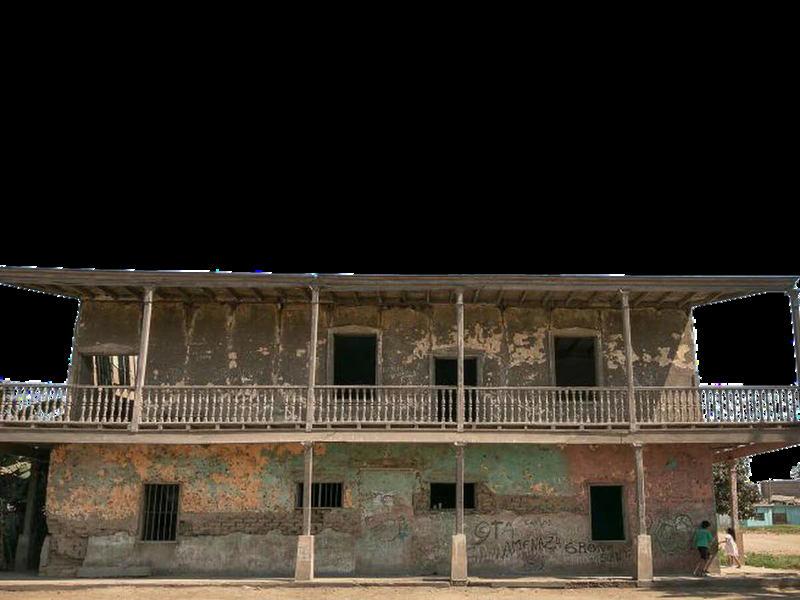

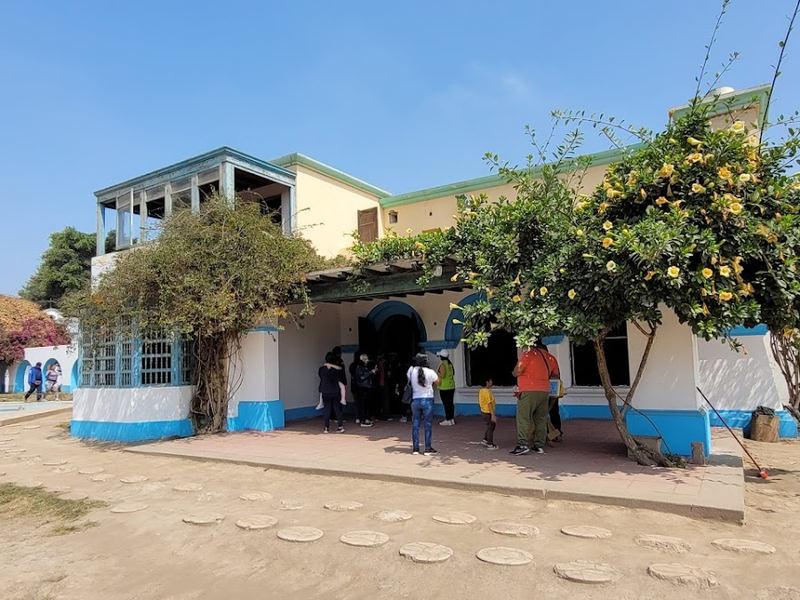

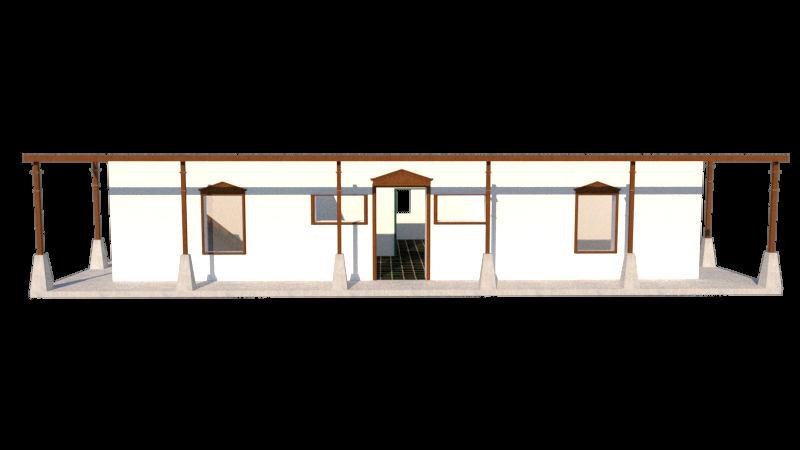

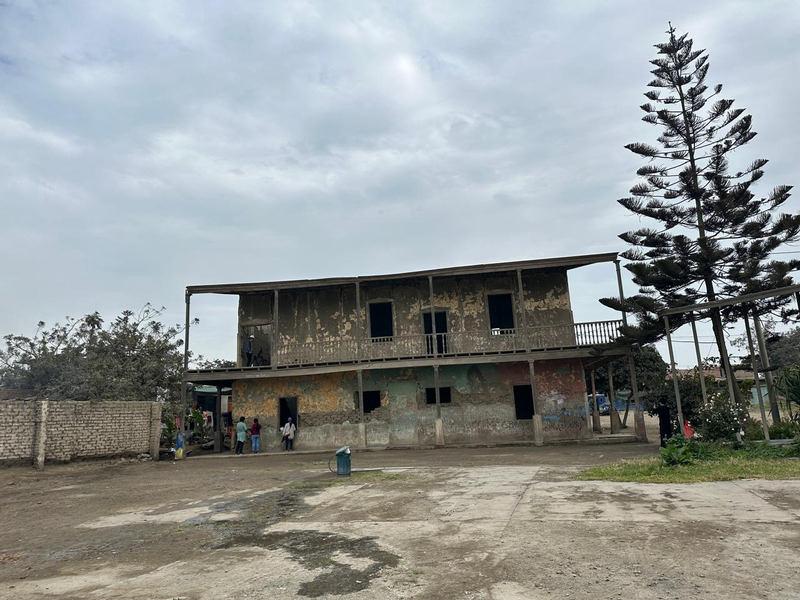

FACHADA PRINCIPAL

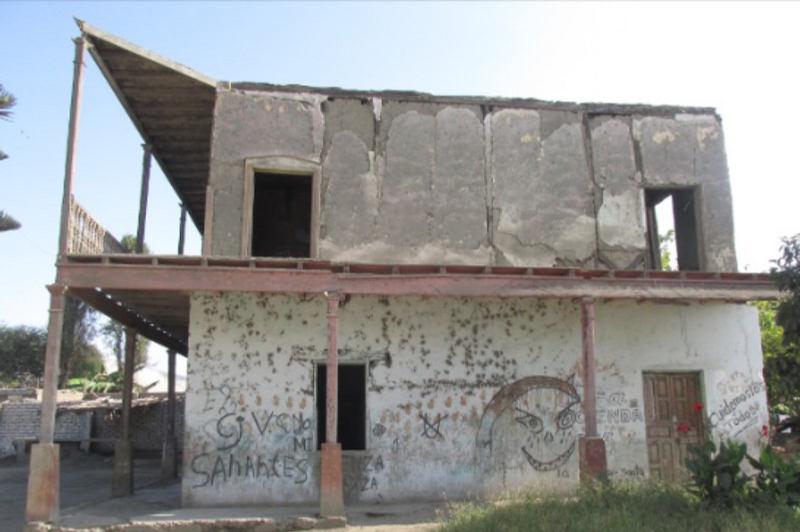

FACHADA POSTERIOR

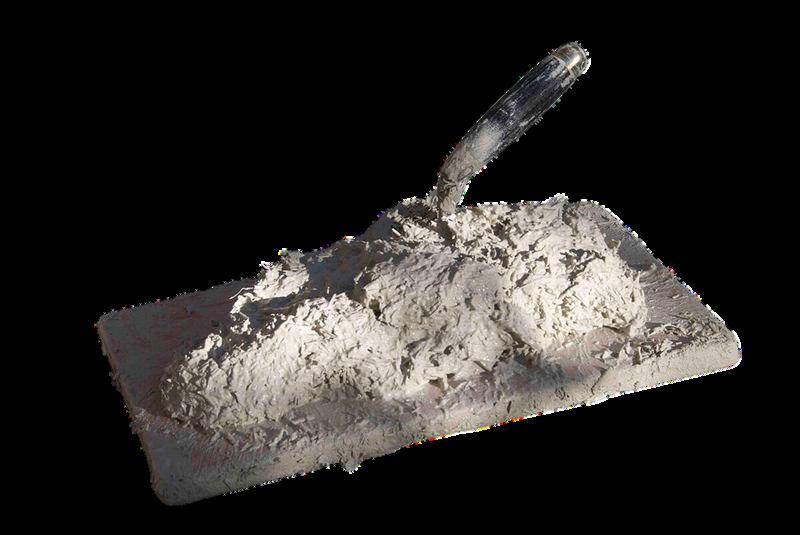

Revestimiento: Una mezcla de cal y arena, que protege la estructura de adobe.
Pintura: Las paredes están pintadas con cal y pigmentos naturales, en tonos terrosos y ocres típicos de la época colonial.
MADERAMACIZA
QUINCHA

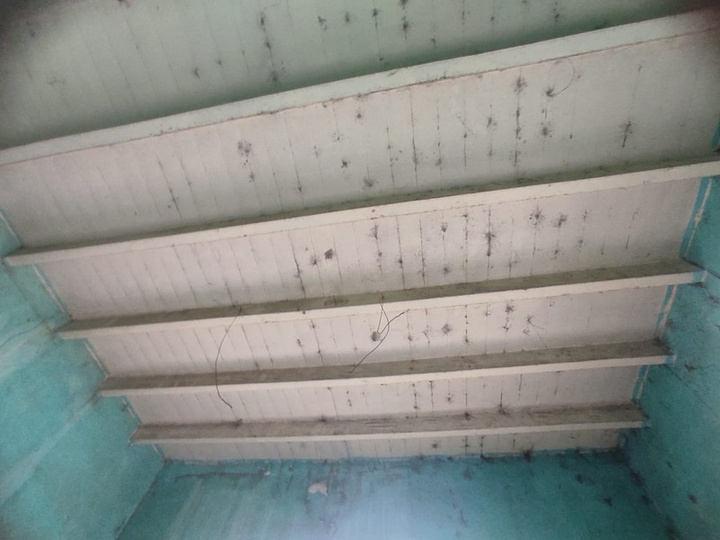

VIGASEXPUESTAS
Material: Estructura de madera, generalmente cedrooalgarrobo,por su resistencia y durabilidad.

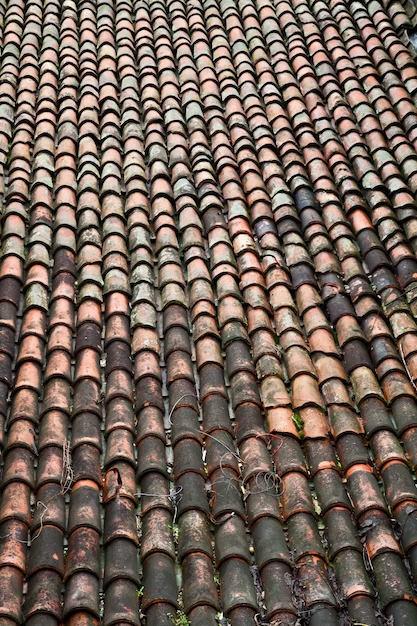

Revestimiento: Están cubiertos con tejas de arcilla cocida, características de la arquitecturacolonial.
Diseño: Los techos suelen presentar detalles ornamentales en las vigas expuestas y elementos decorativos en los aleros.entonalidadeds amaderadosyblancos

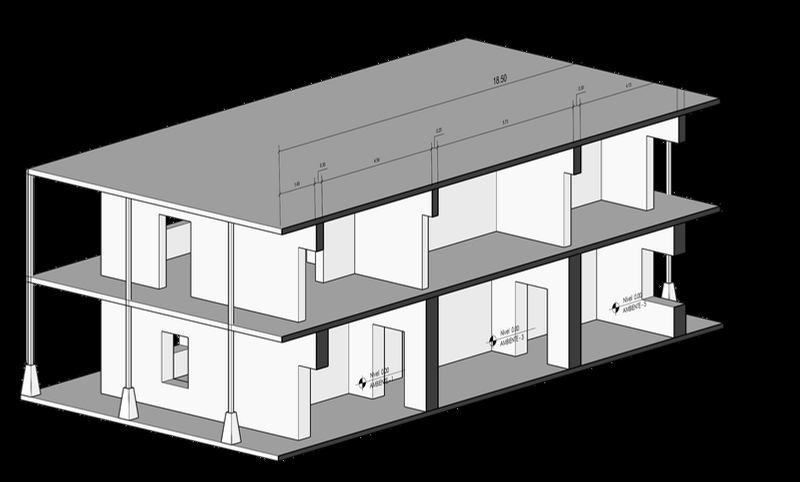

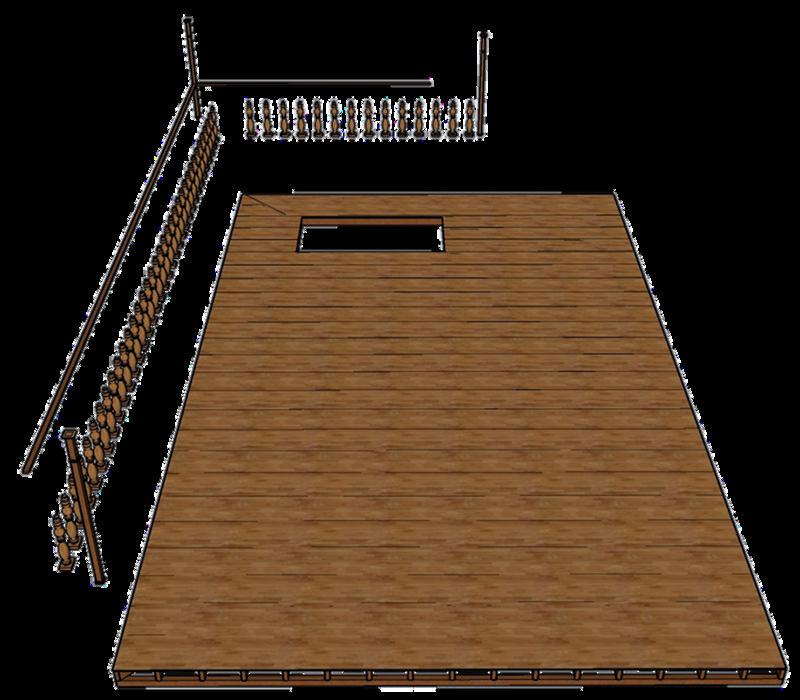

SEGUNDO NIVEL PRIMER NIVEL
Material: El primer nivel generalmente tiene pisos de cerámico o baldosas,

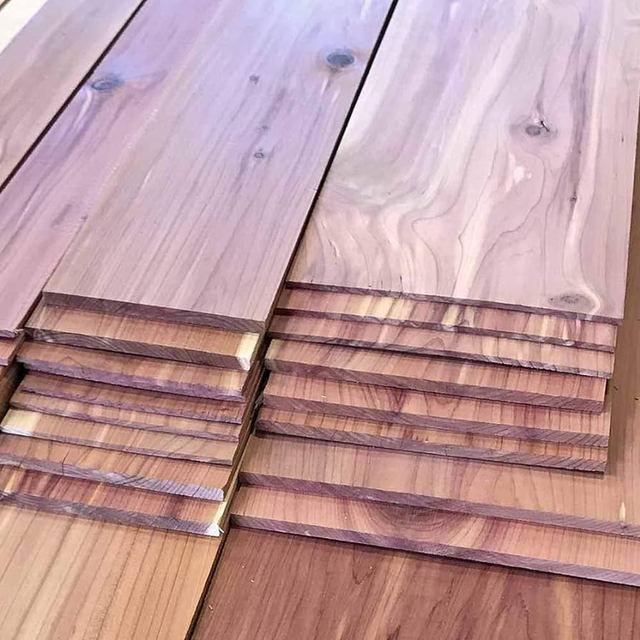

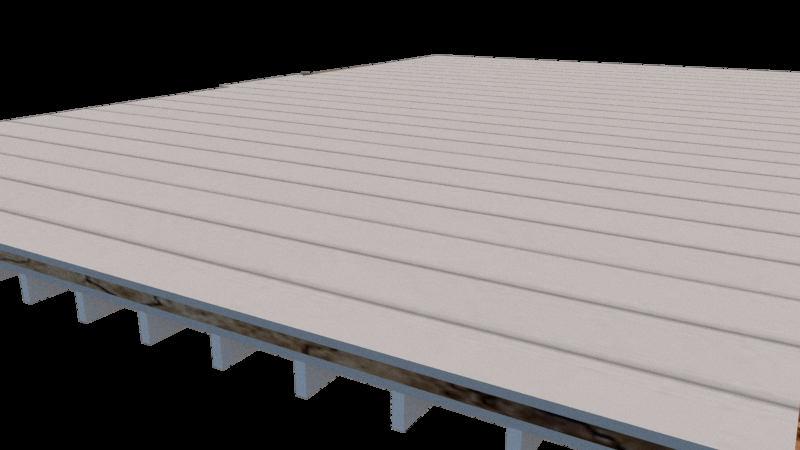

Segundo Nivel: Material: Pisos de madera, típicamente de cedro o roble.
Acabado: La madera está pulida y barnizada, mostrando una conservación sólida y un aspecto macizo, que añade un toque de elegancia y calidez.

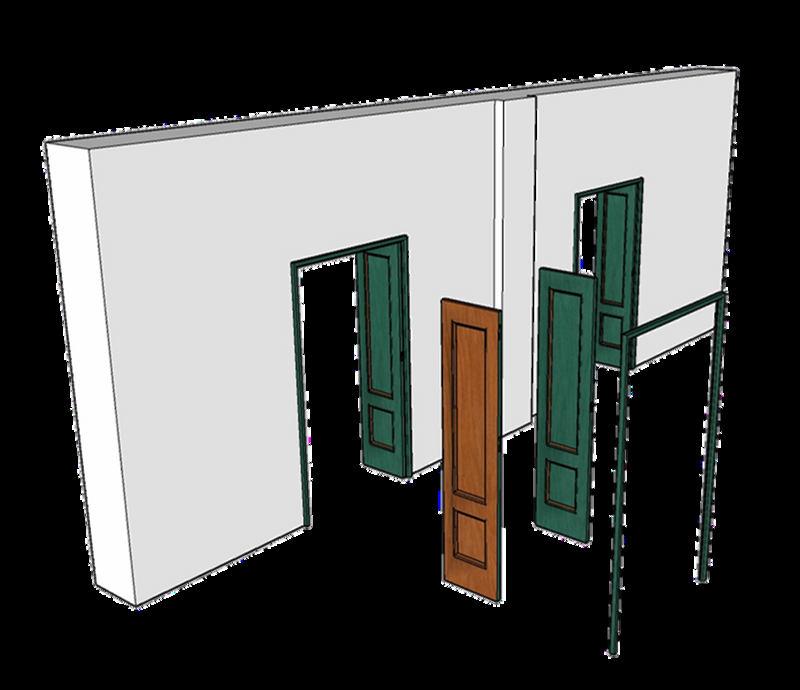

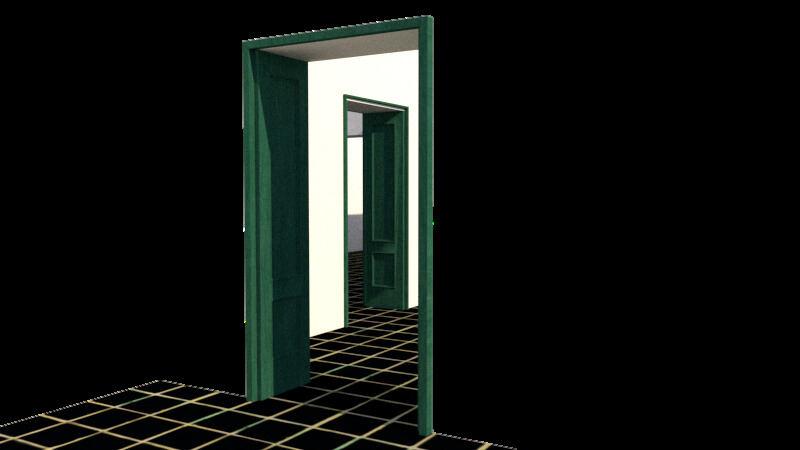

Material: Madera maciza, (cedro, con marcos tallados que muestran influencias barrocas y neoclásicas.
Acabado: Pulido y barnizado, con detalles ornamentales que resaltan la artesanía local.

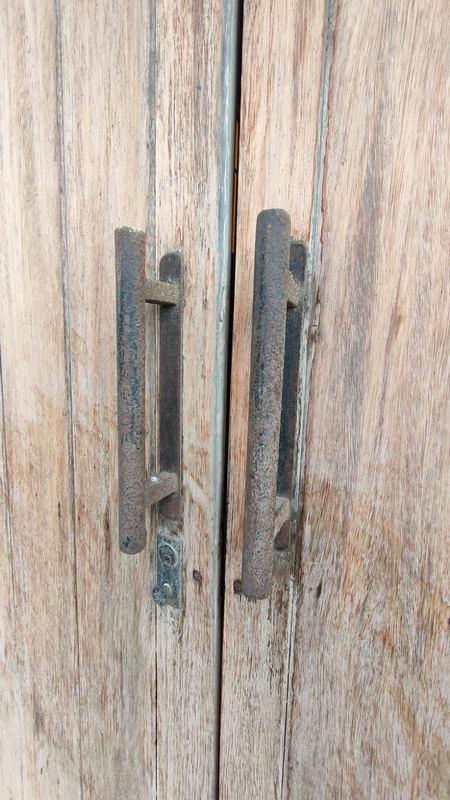

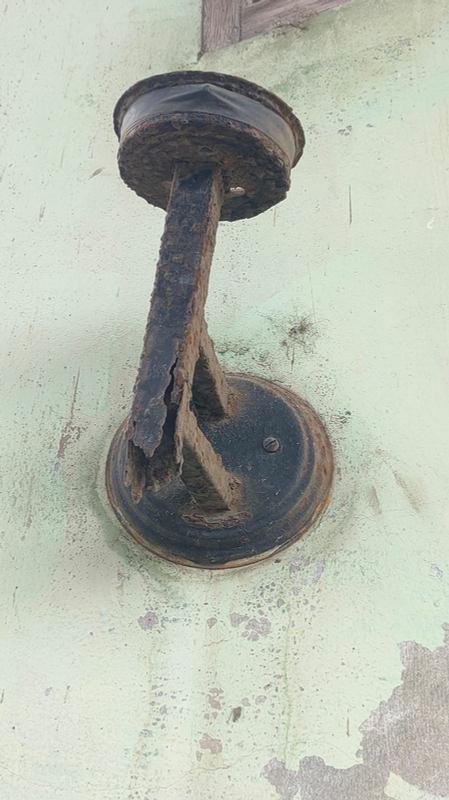

Herrajes: De hierro forjado, incluidos tiradores, bisagras y cerraduras, con detalles decorativos que complementan el estilo colonial.
TONOS PREDOMINANTES
Blanco verde’s amarrillo
COLORES DECORATIVOS
azul cobalto verde oliva
COLORES TIERRA
rojizos
terracota
ESTADO GENERAL
TIPO DE LESION
Fisica por erosion de viento y lluvia 1.

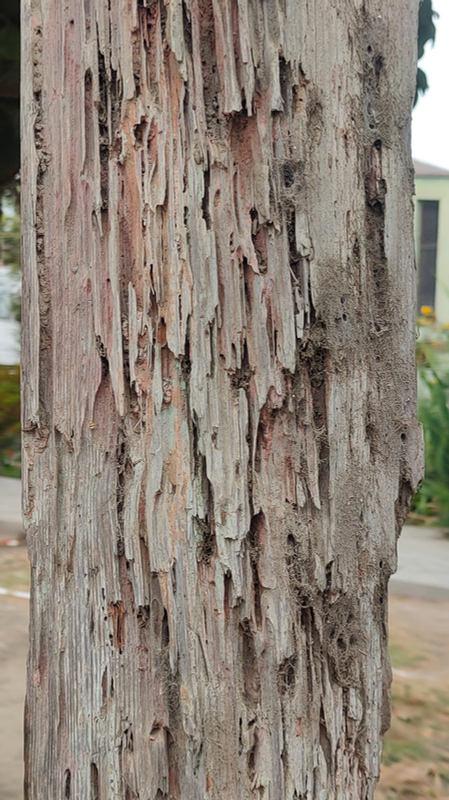

Organismos, principalmente porntermitas 2.

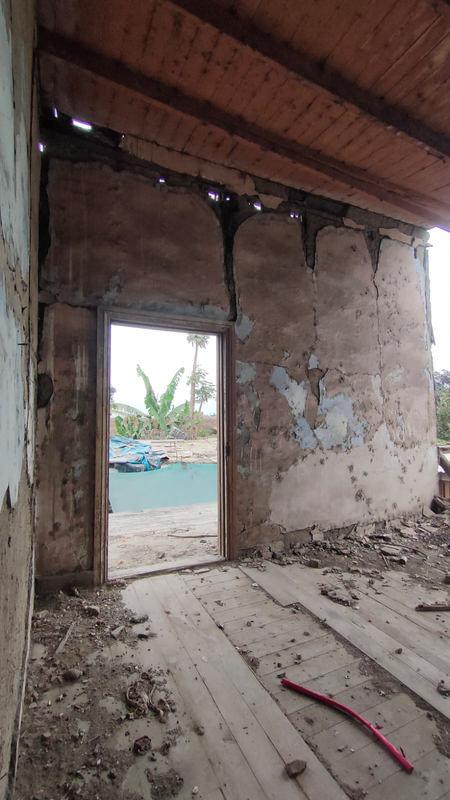

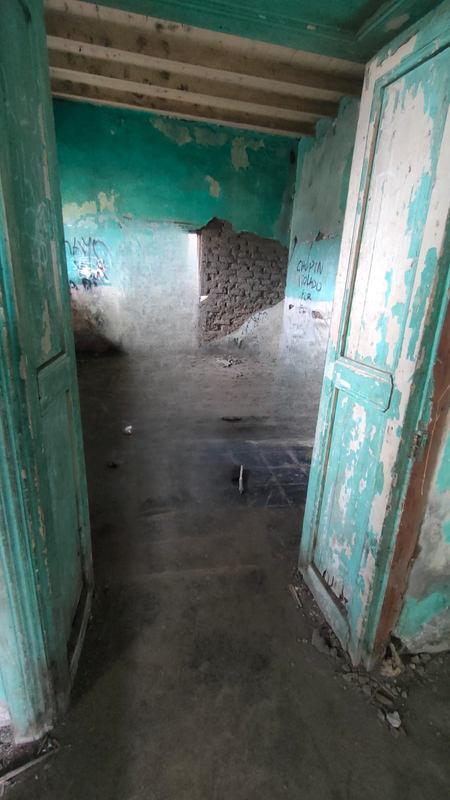

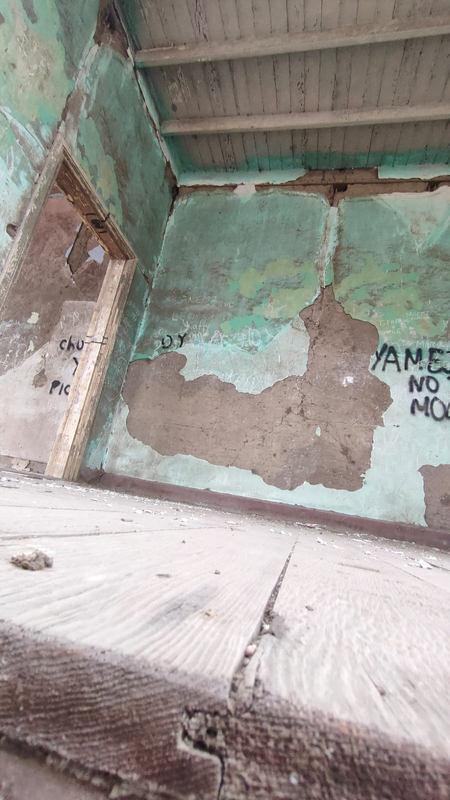

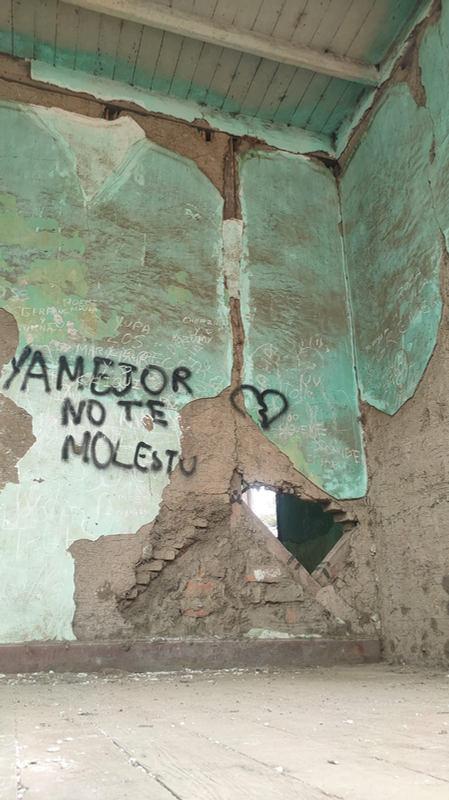

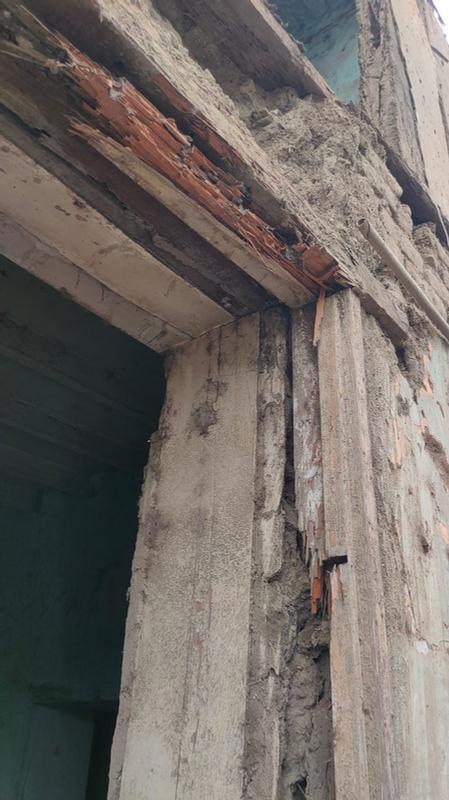

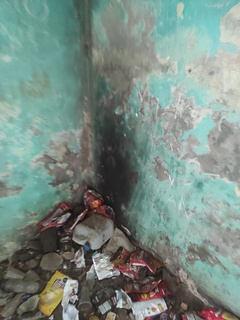

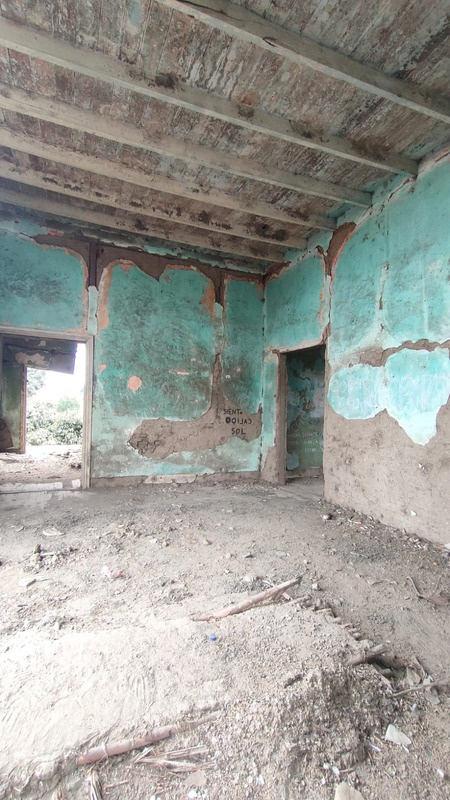

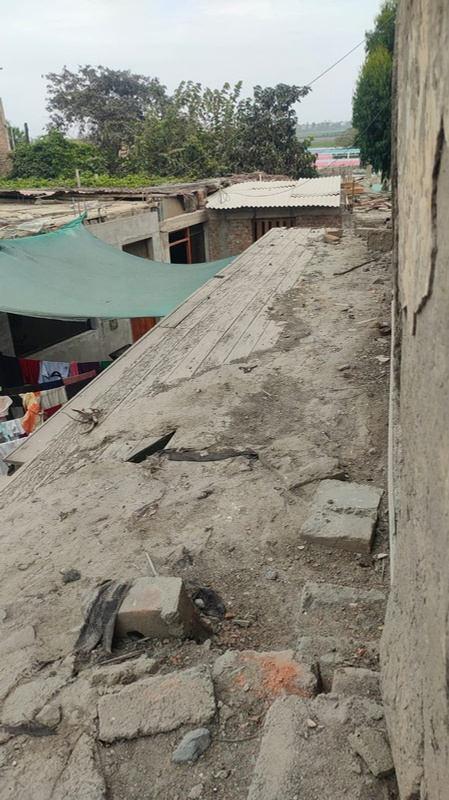

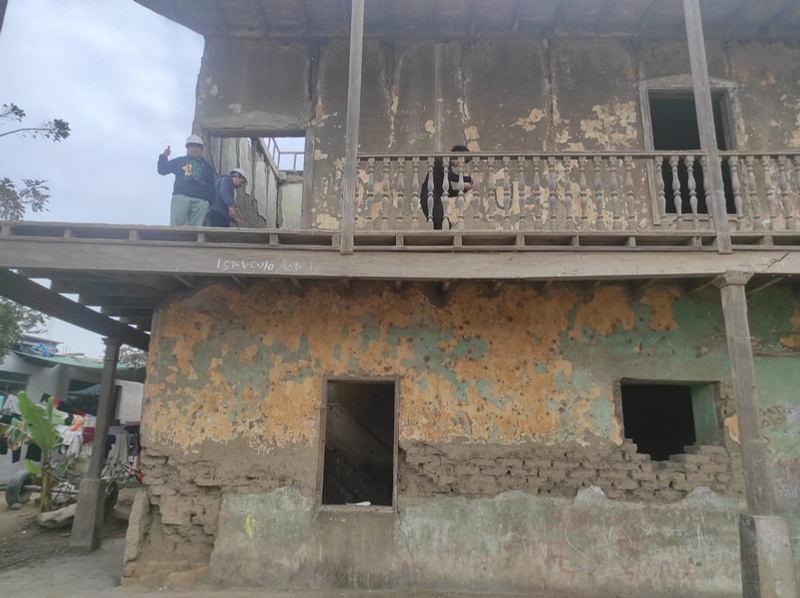

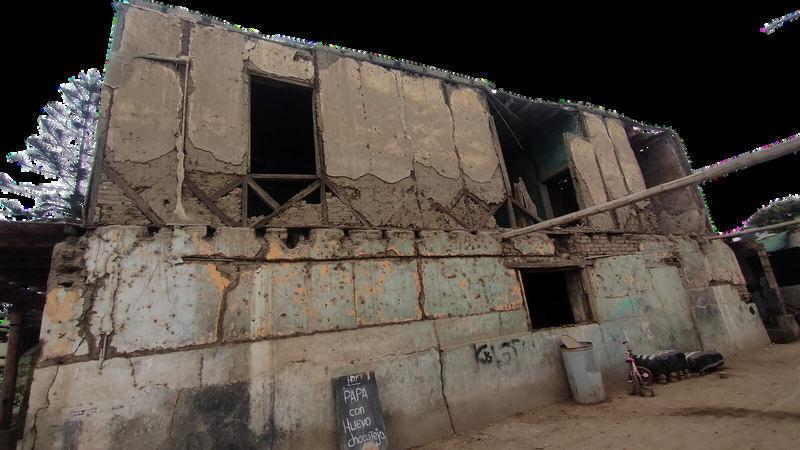

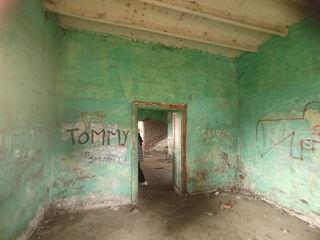

Las paredes en general de la casa presentan un gran indice de afectacion producto del descuido, falta de mantenimieto y el avanzado estado de la erosión.
Existen partes colapsadas por la falta de ptoteccion ante los agentes climaticos
GRADO DE AFECTACION
Alta
RECOPILACION DE PATOLOGIAS
FISURAS EN MUROS Y COLUMNAS
FACHADA PRINCIPAL X X X X X
FACHADA POSTERIOR X X X X X X
FACHADA LATERAL DERECHA X X X X X
FACHADA LATERAL IZQUIERDA
AGENTES DE DEGRADACION
MAYOR VISTA
GRADO DE HUMEDAD 1. TEMPERATURA2. FALTA DE ACABADOS 3. CONTAMINACION ATMOSFÉRICA 4.

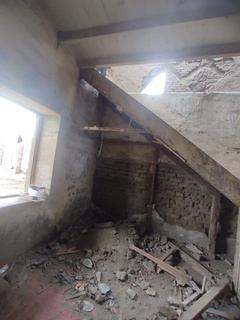

El deterioro se presenta en toda su estructura ya que esta esta conformada por maderadelsigloXVI.

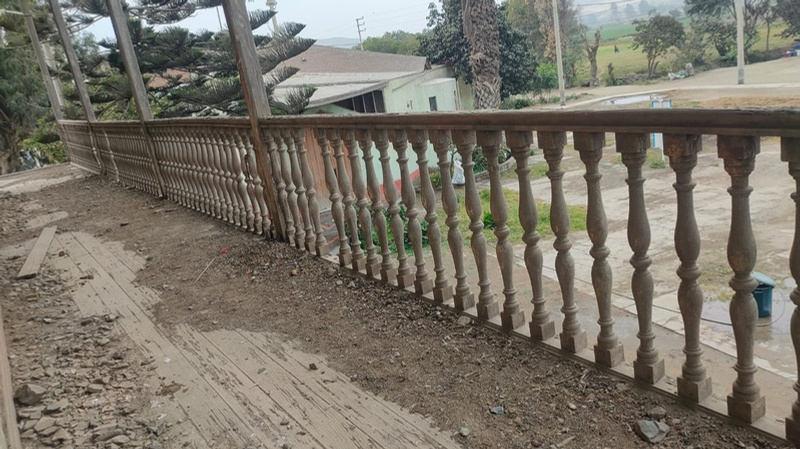

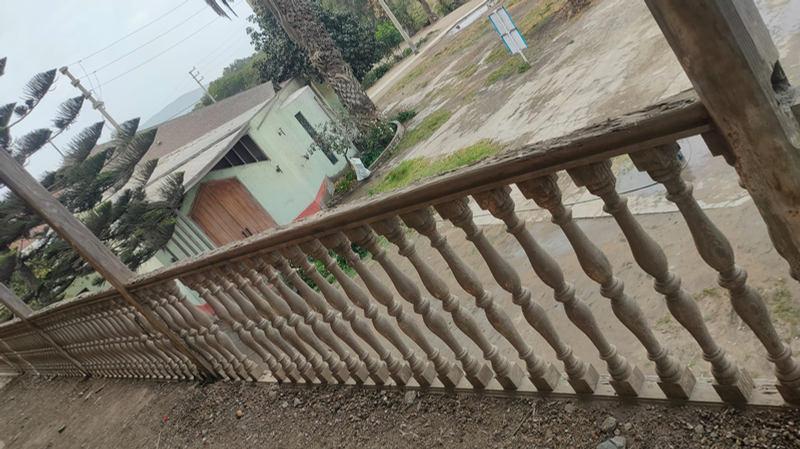

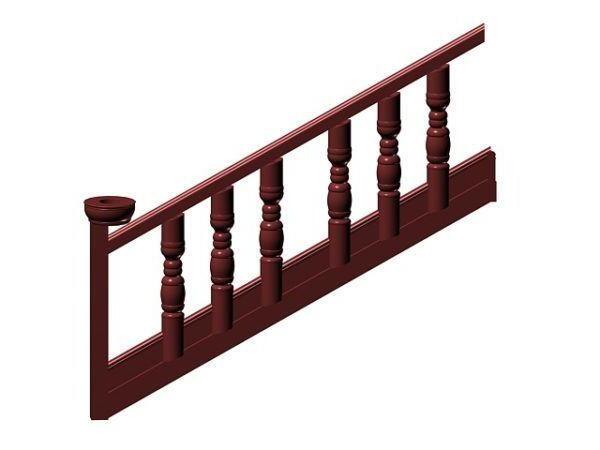

balcón con baranda de madera moldeada.

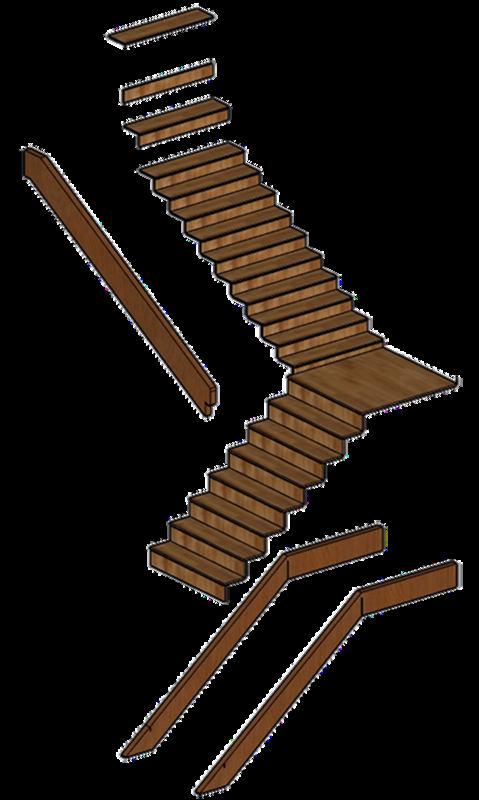

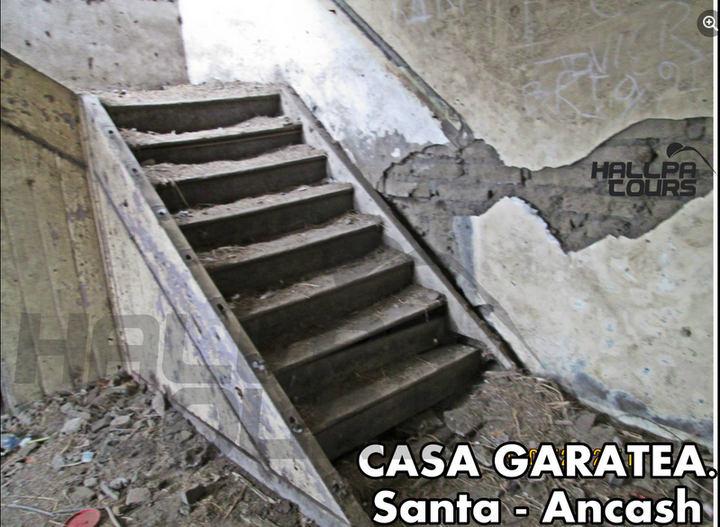

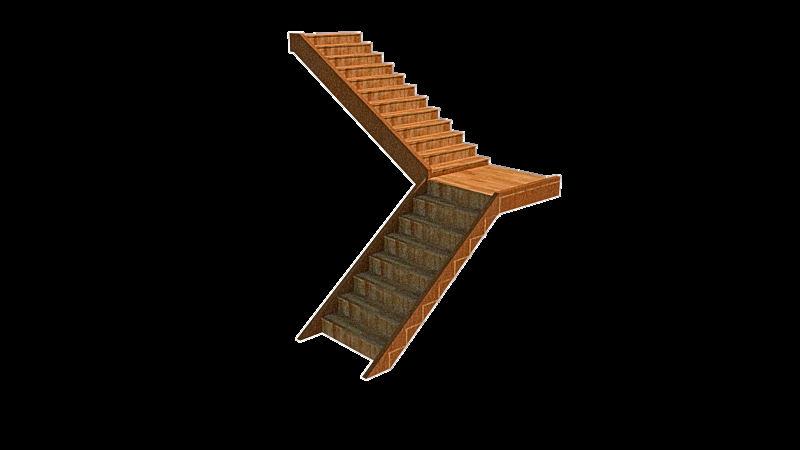

Se compone de una escalera estructurada por madera y ciminetos de concreto de donde desplanta los listones principaes que presentan patogenos por plagas de polillasyotrosonsectos
COLORES NATURALES Y TIERRA rojizos terracota maderanatural
COLORESNATURALES madera barnizderecubrimiento

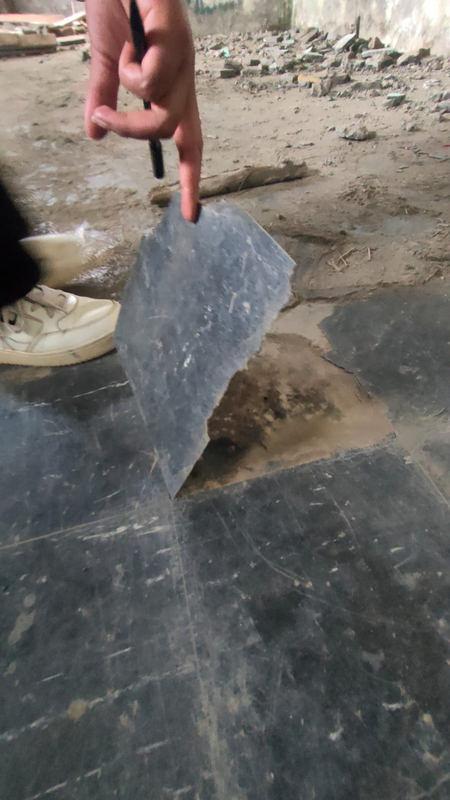

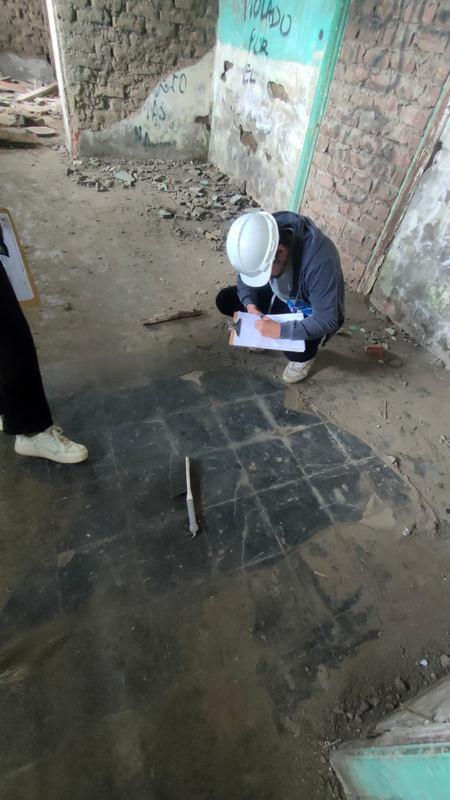

seenchapaconformatosde losetas de 20x20 de coloresnegroyblanco
Paso y contrapaso de madera unidos con clavos de aceroycola.
de madera
Pilares de madera con moldurasenla parteelevada.
Estructura de madera en su totalidad con descanso y 2 tramos.
listonesdemadera queestructuranlos pasos y contrapasos.
Moldura de madera adosada con clavos de aceroy cola.
Base de concreto donde desplanta pilares de madera de 0.80m.
enchapado conlistonesde madera de 1.50x0.07m.

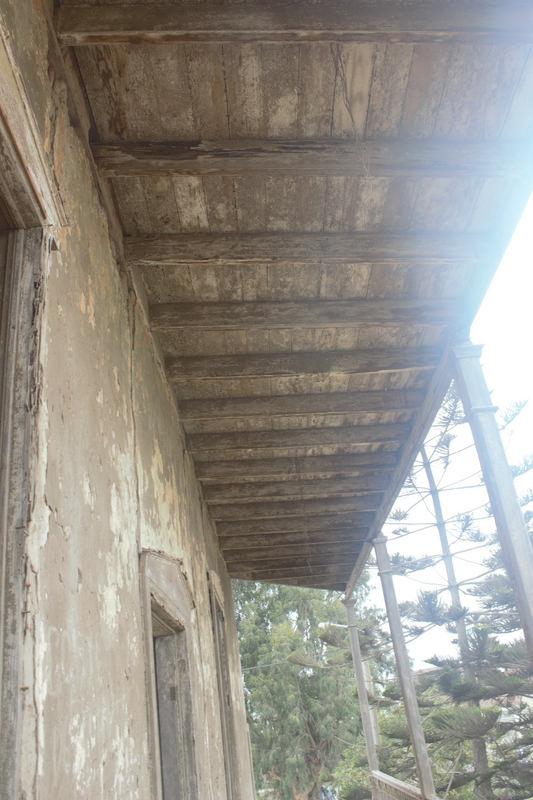

se estructura con listones desde la fachada posterior atendiéndose alosbalcones.
pilares de aprox.3.50m.
El deterioro se presenta en toda su estructura ya que esta esta conformada por maderadelsigloXVI.
seconfinapor medio de listones en el perímetro donde se adosaban molduras por cadafachada.
estan nervados y estructurados con listones de maderaqueconelpasode l tiempo presenta descascaramiento y plagas depolillas

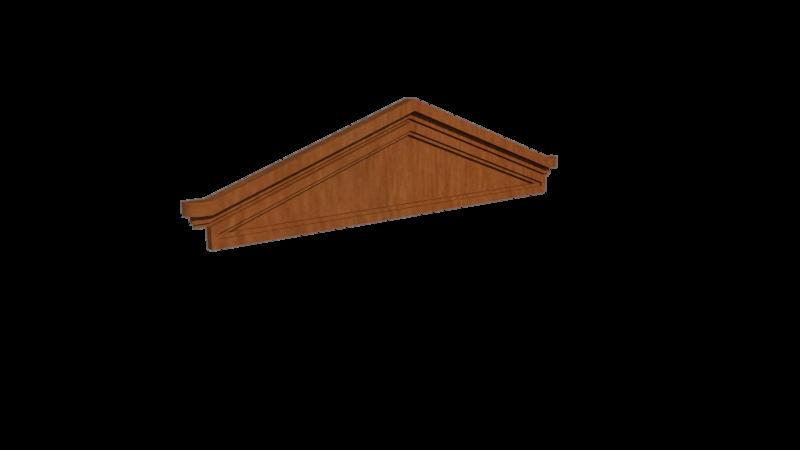

Se usan molduraspara dar perspectivade falsas puertas yventanas.
enchapado conlistonesde madera de 1.50x0.07m.
se trabaja enmarcando ventanas y puertas dejando solo como evidencia las moldurasinternas
PATOLOGICOSESTRUCTURALIMAGEN E IDENTIDADMATERIALIDADVALOR HISTORICO
se evidencia todo tipos de patologías desde físicas, químicasymedioambientales. esto a comprometido la estructura y los acabados de laedificación.
La edificación se encuentra en un 100% de afecciones externas de patología y un 25% de en la estructura por exposición a condicionantes climáticasenelprimernivel. como a su vez en el segundo nivel toda la cobertura se vio deteriorada por hongos y radiación directa.
exposición de elementos
estructurales: Tanto como enelprimernivelysegundo se están expuestos y afectados con grietas que comprometen su funcionalidad
perdida de elementos estructurales: Elementos como piso y techos estructuradospormadera,se ven en un gran riesgo de colapso y en sectores su perdida por completo a su fácil perecimiento del material y la zona a la que seveexpuesta
perdidadelaimagendel entorno: colindantes a la casona. dañan la imagen incluso se ve invasión en parte de la explanada de ingresoalacasona.
Elementos y molduras
Exterior e interior faltantes en piezas de carácter republicanos y con desprendimiento de gran parte de los revestimientos enmuros,pisosyexterior.
Predominancia de materiales fungibles: Se evidencia el uso máximo de la madera y el yeso los cuales por las condiciones climáticas exponen fácilmente la infraestructura, así como los revestimientos debido a su baja calidad se ahperdidolatonalidad.
debido a la alta exposición ningún material o elemento de acabado o molduras son conservables ya que el interior y el exterior carece decubiertasenvanos.
Fue un eje comercial y administrativo para el tambo y el Santa donde se desarrollo actividades que hicieron del crecimiento de la provincia el cual hoy no cumple ningun valor y sus actividades como costumbres sehanidoperdiendo.
OBJETIVOS 1.
Buscar la reconstrucción y puesta en valor del inmueble patrimonial nacional.
Buscar un funcionamiento y nueva puesta en valor de la es hacienda por medio de sendas, punto informativos que conecte y permita un recorrido en este punto histórico del distrito del Santa.
Recuperar la imagen del entorno por medio del paisajismo, e identidad del sector, inculcando su historia por medio de la arquitectura en las haciendas republicanas del distrito.
ESTRATEGIAS 1.
promover la cultura con una Casa Museo en el Distrito.
ambientar y aplicar métodos de deconstrucción e investigación para contextualizar el edificio a sus épocas por medio del MC.
aplicar técnicas de paisajismo y señalización con tipologías y materiales que integren al entorno y sean orgánicos con la visual que lleven a la hacienda.
OBJETIVOS 1.
Lograr un sector inclusivo, resiliente y sostenible
Lograr una sector competitivo, atractivo generador de trabajo turismo y sociabilización.
Lograr una espacio amigable con el entorno y vecinos.
ESTRATEGIAS 1.
Aplicar técnicas sostenibles y sustentables de la viabilidad en uso y reconstruccion del patrimonio histórico.
Crear puestos de trabajo por medio de una propuesta de revaloración y nuevo uso.
Uso de mobiliarios y elementos arquitectónicos que integren actividades humanas con relacion a su exterior del patrimonio.
1 INVESTIGACIÓN HISTORICA
Recopilación de datos sobre el lugar, edificación, su arquitectura original e importancia
2
ANALISIS DEL ESTADO ACTUAL

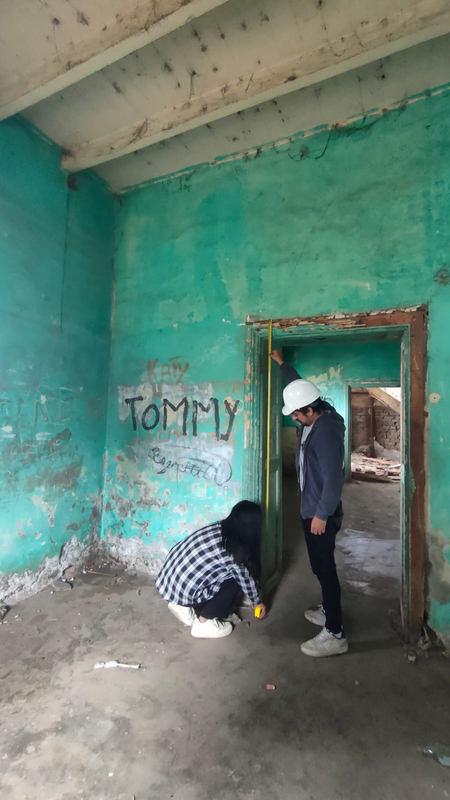

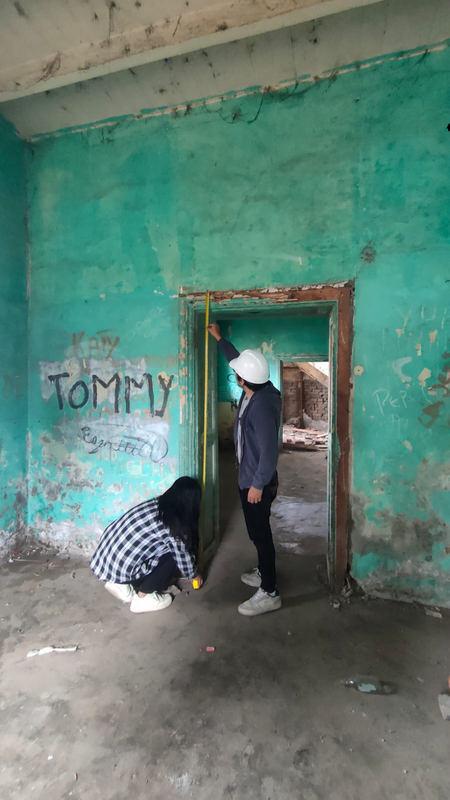

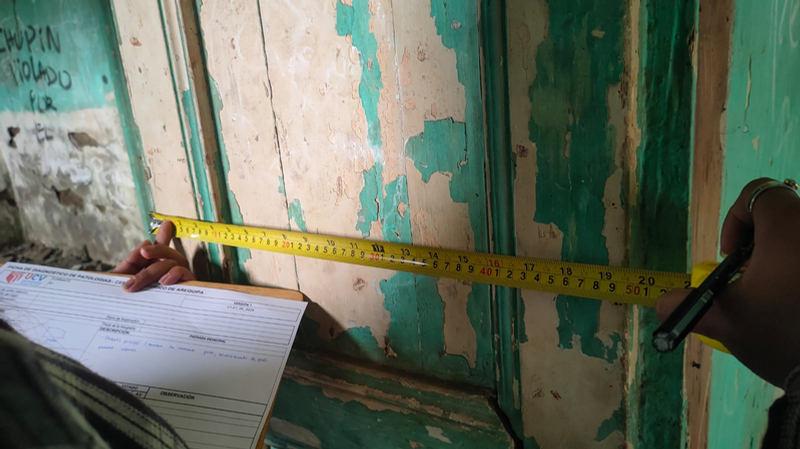

Evaluación y estudio in situ de la edificación de manera detallada.
3
PLANIFICACIÓN Y DISEÑO

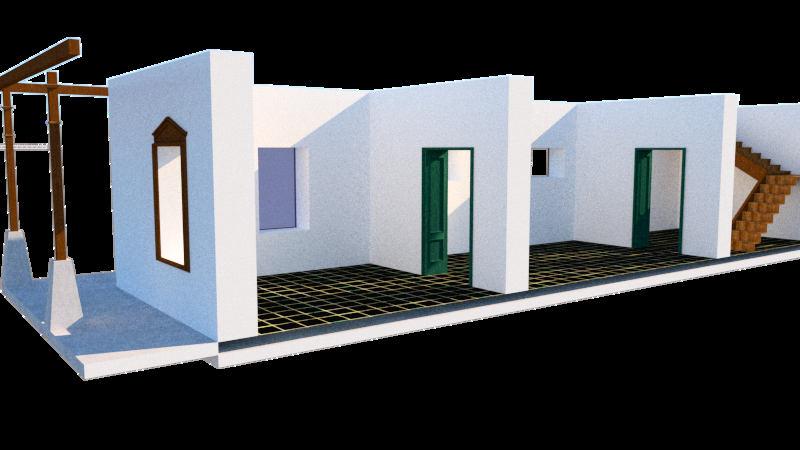

Desarrollo de una propuesta de restauración, con originalidad y su valor actual.
4

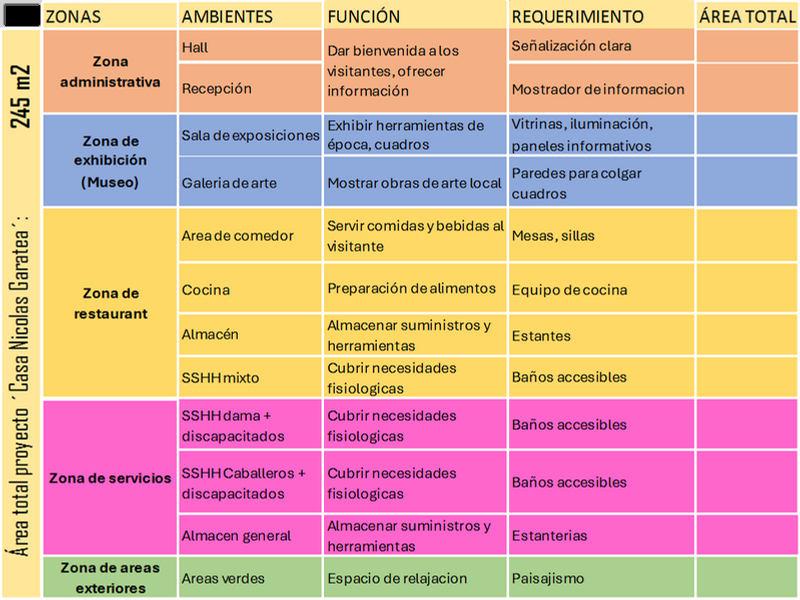

NUEVOS USOS Y FUNCIONALIDAD
Diseño del nuevo uso de la edificación, considerando la adaptación a las necesidades actuales
5
PRESUPUESTO
ESTIMADO
Estimación de costos para la restauración
6 PERMISOS Y AUTORIZACIONES
Simulación de gestión de permisos y autorizaciones necesarias para la restauración
Descripción detallada de las acciones de restauración. Uso
PROMOCIÓN Y DIFUSION
Desarrollar estrategias de promoción, destacando su valor histórico cultural, fomentando el turismo.
9
INAGURACIÓN Y USO CONTÍNUO
Asegurar el mantenimiento y uso continuo de acuerdo a los fines establecidos.
2
ESTRATEGIA ORGANIZATIVA
Diseño del nuevo uso de la edificación, considerando la adaptación a las necesidades actuales
1
ESTRATEGIA DE EXPERIENCIA
Definir el nuevo uso que se le dará a la edificación análisis de usuarios Esquemas de usos
3
ESTRATEGIA FORMAL

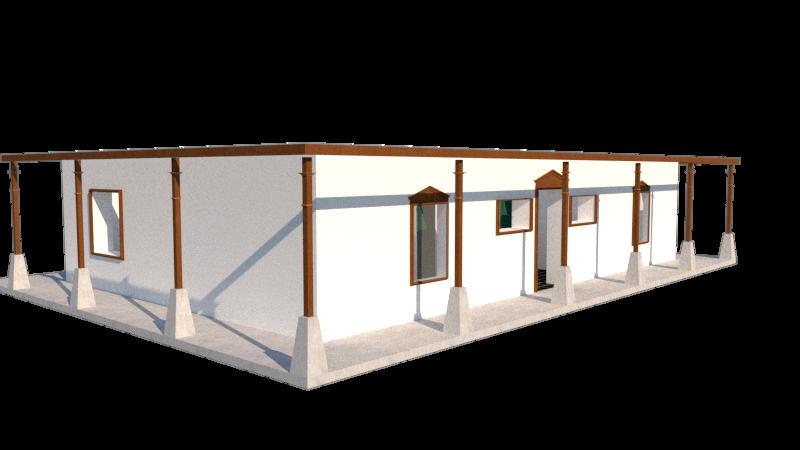

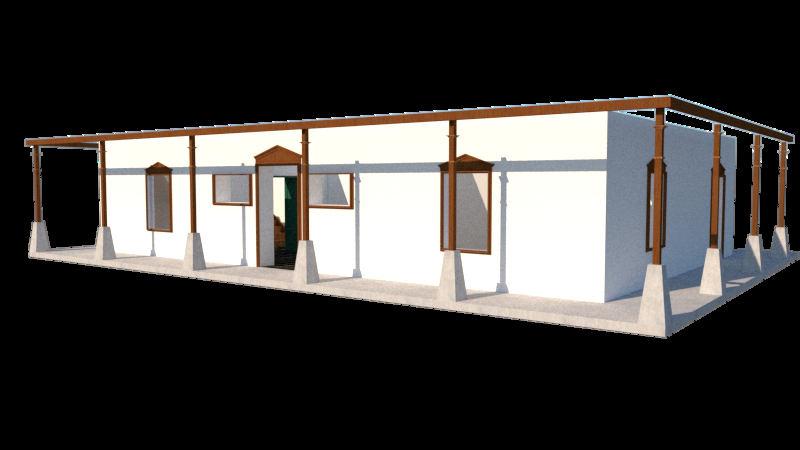

Propuesta formal, plantas arquitectónicas

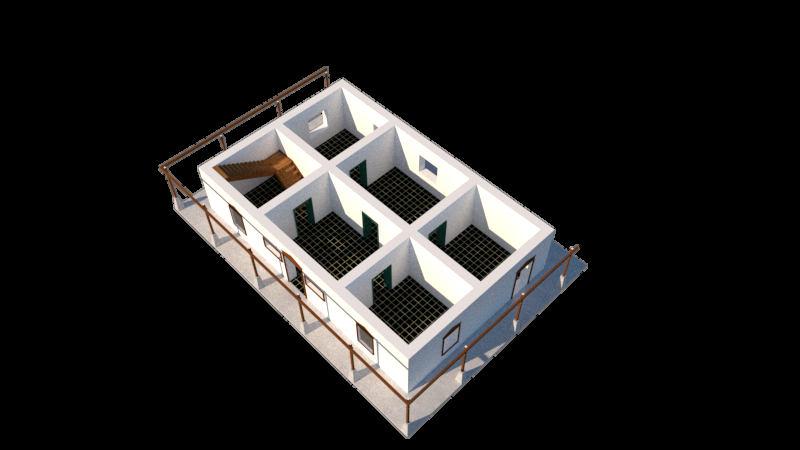

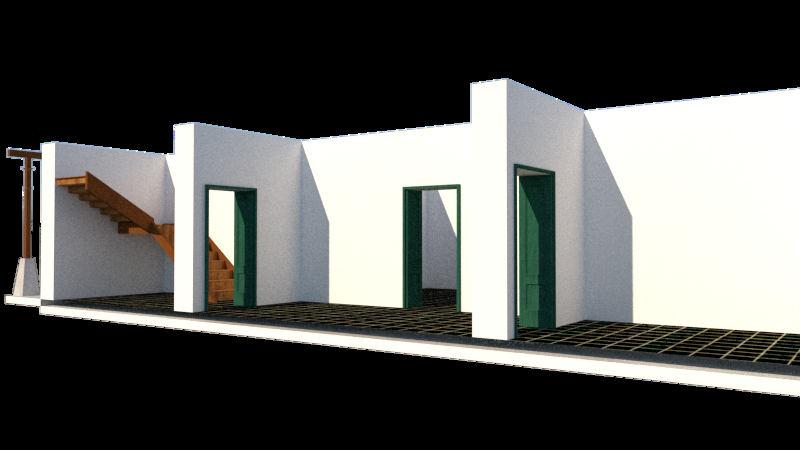

4 propuesta de cortes y elevaciones, render ESTRATEGIA ESPACIAL
ASPECTOS LEGALES Y DE ZONIFICACION
LEY GENERAL DEL PATRIMONIO CULTURAL DE LA NACIÓN (N. 28296)
Protección y promoción (art. 2)
Competencias de las autoridades (art. 3)
Restauración respetosa
Uso cultural
Colaboración con el ministerio de cultura
Visitas y supervisiones
REGLAMENTO DE LA LEY GENERAL DEL PATRIMONIO CULTURAL DE LA NACION
LEY ORGANICA DE MUNICIPALIDADES (N. 27972)
Procedimientos y requerimientos
Documentación completa
Estudio de impacto
Solicitud de cambio de uso (art. 79)
Coordinación con MINCUL (art. 82)
NORMAS DE ZONIFICACIÓN Y USO DE SUELOS
DIRECTIVA DE INTERVENCIÓN DE BIENES
INMUEBLES DEL PC

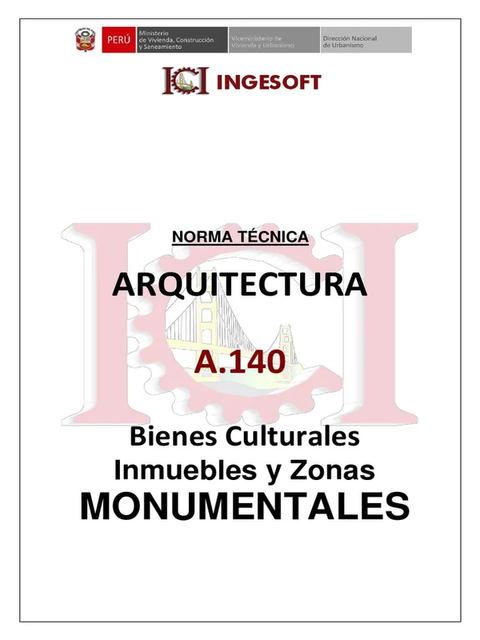

NORMAS TECNICAS DE EDIFICACIÓN (RNE)
Consulta del plan urbano
Lineamientos técnicos
Zonificación actual
Justificacion de cambio de uso
Autorizaciones necesarias
Revisión de normas locales
Propuesta de modificación
Plan de restauración detallado
Conservación de elementos históricos
Aplica
Aplica
Aplica
Aplica
Aplica
Aplica
Uso culturales y turístico
Aplicado por la municipalidad
Aplica
Aplica
Aplica (observación)
Aplica (observación)
Aplica en el proyecto
Seguridad y habitabilidad
Infraestructura segura
Adecuaciones de instalaciones
Aplica
A las necesidades actuales
CARTAS
INTERNACIONALES
CARTA DE VENECIA, 1964
CARTA DE BURRA, 1979
CARTA DE WASHINGTON, 1987
Recomendación sobre la protección de la belleza y elcaracter de los sitios y paisajes (Recife, 19962

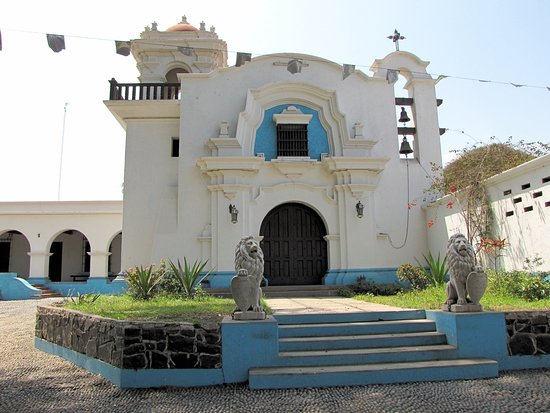

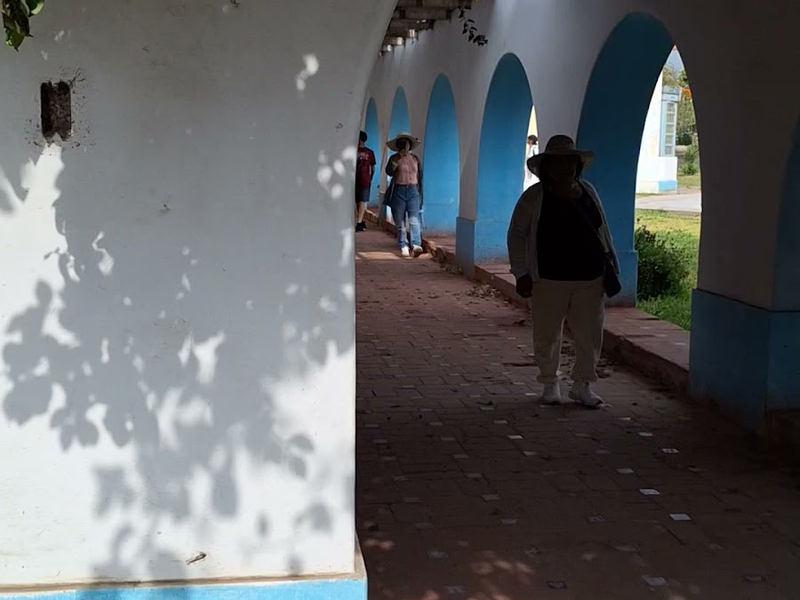

HISTORIA RESTAURACIÓN

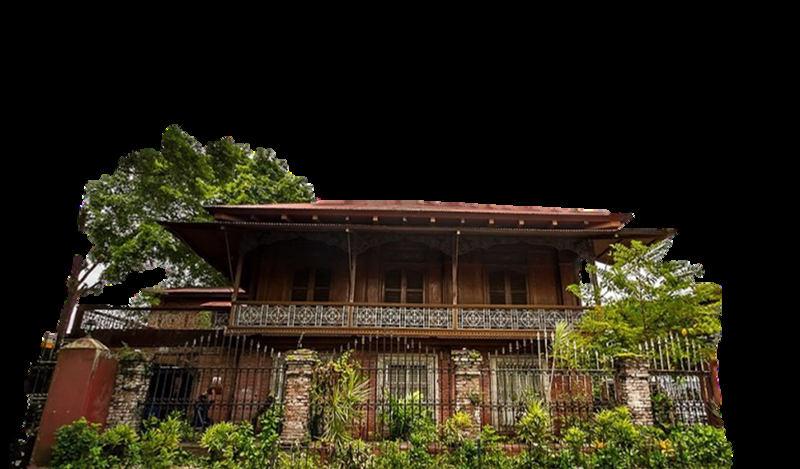

Construida en el siglo XIX, casona ancestral.
Materialidad:
Adobe, madera, ladrillo
Época: Arquitectura
filipinacolonial
Conservacion: Mantener la originalidad de los materiales y detallesdecorativos
Refuerzos: seguridad paralosvisitantes
NUEVO USOIMPACTO
Museo: Exhibe la historia de la familia
López,vidaycultura
defiliina
Centro cultural:
Eventos culturales y educativos (talleres de artesanía, conferencia y exposiciones temporales)

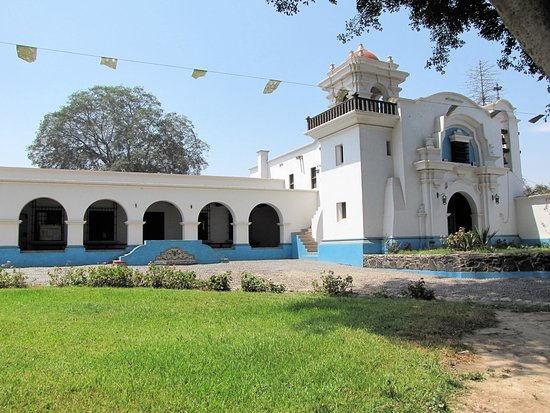

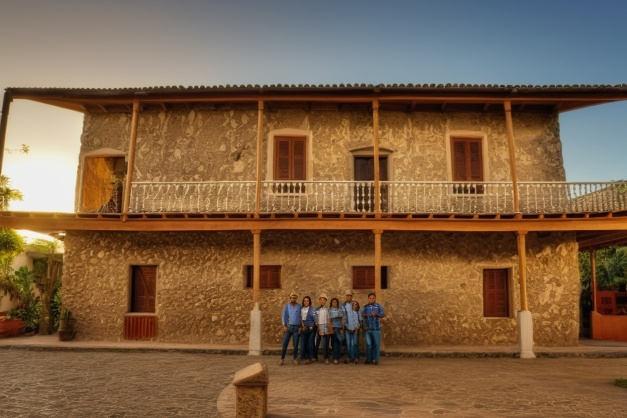

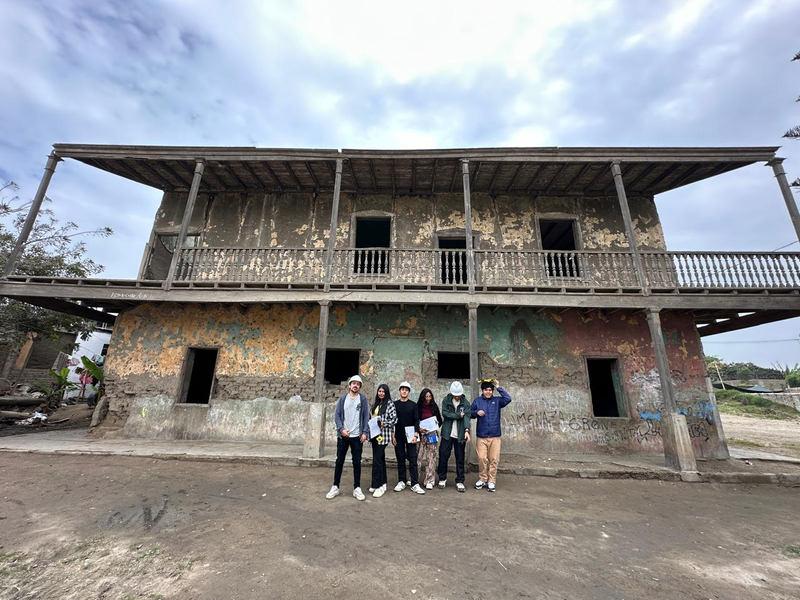

Fundadaenel1820
propiedad de la familia Graña que la utilizaron como explotación frutera (naranjaHuando)
Materialidad: Adobe, madera, ladrillo
Época:Colonial
Refuerzo: Sistema constructivo de adobeyladrillo
Conservación de elementos: Balcones de madera, patios interiores y detalles decorativos
Turismo: Atractivo turístico, promoción culturallocal
Comunidad: Empleo, oportunidades económicas
USOIMPACTO
Museo: Exhibe la historiaagrícola
Restaurante: Platos locales
Turismorural gastronomía local Empleo
Desarrollo económico
Proyectos con la misma finalidad de mantener un nuevo uso y estrategias de restauración en el sistema constructivoymaterialidad
DIRECTO/ INDIRECTO + USOS
ESTUDIANTES,/ UNIVERSITARIOS
RESTAURANTE
CASA RESTAURANTE EXPOSICION:
USO/ÁREADETRABAJO
AREASOCIAL+APRENDIZAJE
Áreasdeexhibicióndeherramientasdeagriculturae historia +áreadecomensales
ComedorComedor
COMEDOR COCINA Comedor Comedor
SALA DE EXHIBICIÓN
Comedor
ANALISIS

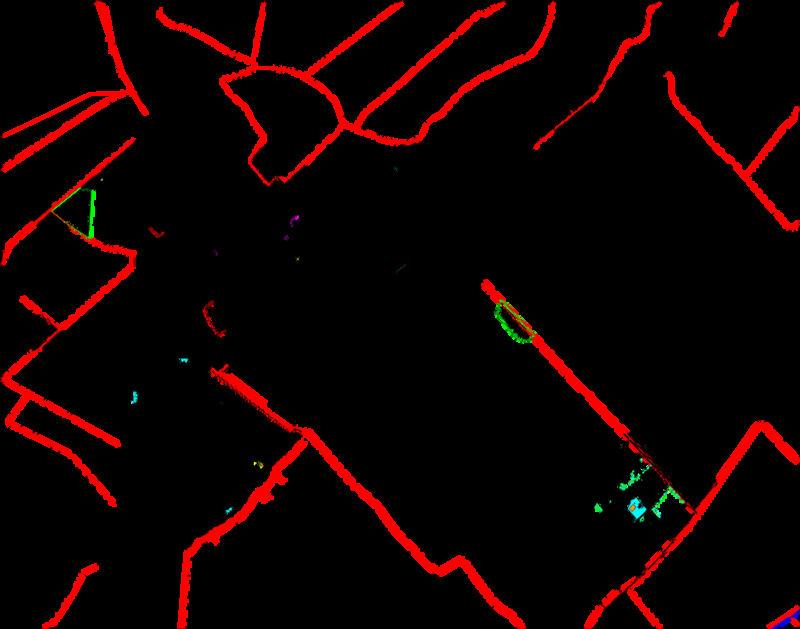

DIAGRAMADEFLUJOS
Análisisdecirculaciones
Flujoalto (75-100%)
Flujomedio (50%)
Flujobajo (25%)
PRIMER NIVEL EXTERIOR
MADERADE CEDROBALDOSA
BLANCO: Genera iliminacion dando sensacion de amplitud, y luminocidad
COLORES DECORATIVOS
azul cobalto - PISO
turqueza - PUERTAS
COLORES TIERRA
rojizos
terracota
TONOS PREDOMINANTES
Blanco verde’s amarrillo
