BK4ON4 | Silhouette-S | Studio Strijp | Diederik van Leeuwen

Page 1

Silhouette-S

Als elk gebouw een landmark is, dan is er geen landmark. Hoe kan men een interessant gebouw ontwerpen dat de huidige situatie respecteert, maar zodanig groot is dat het voldoende mensen kan huisvesten? Dit vraagstuk was leidend tijdens het ontwerpen van Silhouette-S, waarbij met vier ontwerpprincipes tewerk gegaan is:

Het gebouw is op te delen in vier delen. Het eerste deel, de plint, bestaat uit de openbare zaal, de entree, de fietsenstalling, de pop-up stores en de receptie. Het tweede deel bevat de grote collectieve terrassen en de eerste laag aan woningen. Het derde deel is de woontoren en het laatste deel is het restaurant dat zich bovenop de toren bevindt. Door een mix te creëren in de doelgroepen, wordt het aangaan van nieuwe connecties gestimuleerd. Vanwege de grote collectieve buitenruimte wordt daarmee getracht doorgroeimogelijkheden te creëren binnen het gebouw. Zo kan men komen wonen in een studio en verder groeien naar een starters- of een gezinswoning. Door de subtiele overgang van een industriële materialisering naar lichte en moderne materialen, krijgt het gebouw een bescheiden verscheining. Maar net als een silhouette, zegt dat niets over het levendige en rijke programma aan de binnenkant van het gebouw!

Gevelfragment Silhouette-S Respecteren Trudo Toren diverse faciliteiten 45 woningen 101 inwoners 3 studio’s restaurant 27 starters 15 gezins’ Connectie historie Stimuleren sport en creativiteit Creëren van doorgroeimogelijkheden
Diederik van Leeuwen - 5280958

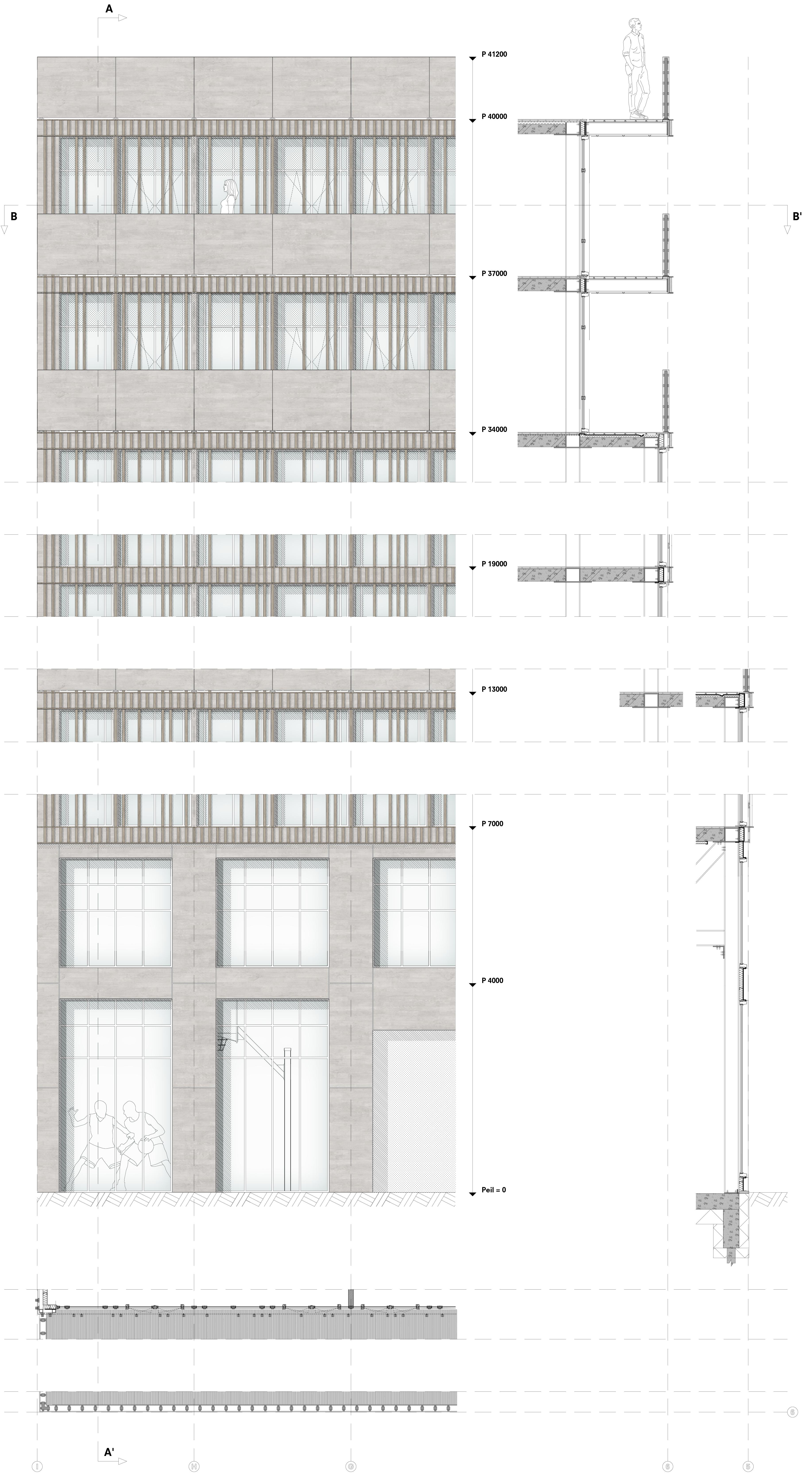

Situatietekening Silhouette-S schaal 1:50 aanzicht verticale doorsnede [A, A’] horizontale doorsnede [B, B’] Urban context Laagverdeling Zoninval + uitzicht Trudo Collectieve ruimte + creëren van doorgangen Diverse faciliteiten + interessante materialisering
BK4ON4 TUDelft, Studio Strijp
N
9000 33000 3000 6000 3000 7500 6000 18000 9000 9000 1500 6000 7500 9000 6000 9000 9000 6000 6000 Woningtype A: gezinswoning Typische plattegrond brede woonlaag (v. 3) Gevelaanzicht west Typische plattegrond woontoren (v. 7, 8, 11, 12) Gevelaanzicht noord Pop-up stores Receptie Fietsenstalling Buitenruimte Openbare zaal: sport, expo en muziek Gezinswoning Restaurant Starterswoning Studio Woningtype B: starterswoning schaal 1:50 schaal 1:200 schaal 1:200 schaal 1:200 schaal 1:200 schaal 1:50 schaal 1:100 B1 B1 A7+ B1 B1 A2 A3 36000 18000 16500 19500 C1 B2 B2 B1 B1 B1 A8 B2 B2 C1 B1 B1 A4 A4+ A5 A6 B1 C1 B2 B2 B1 3000 12000 16500 3000 18000 30000 A1 A7+ A B C N N
