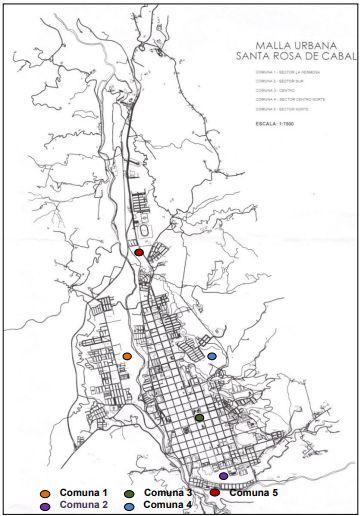

ESTADIO
UNIDADTÉCNICADE RESIDUOS COCINA

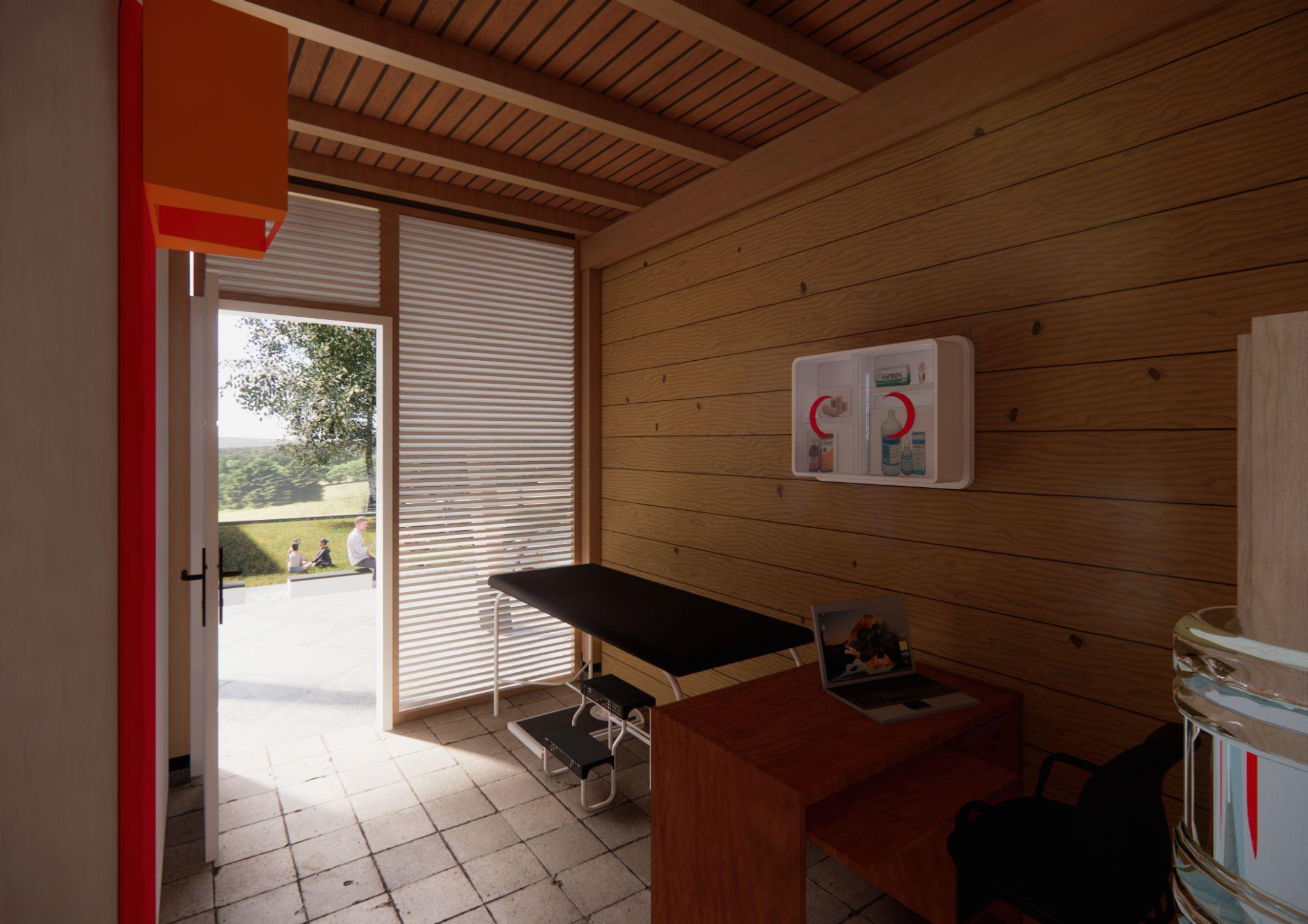

CAFETERÍA ADMINISTRACIÓN ENFERMERÍA
CAMERINOS ESPACIO DE MUSCULACIÓN AULAMÚLTIPLE BAÑOS + PMR AULAS DE FORMACIÓN CIRCULACIÓN

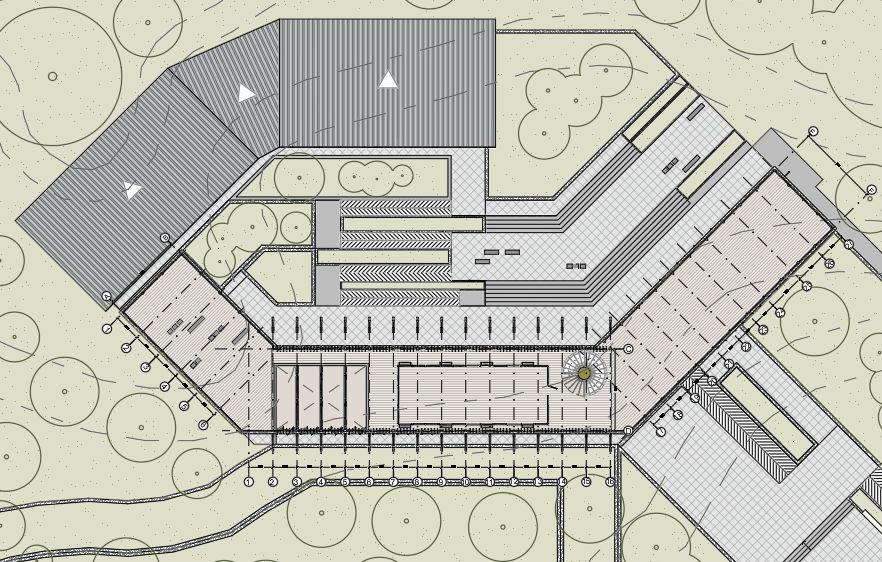

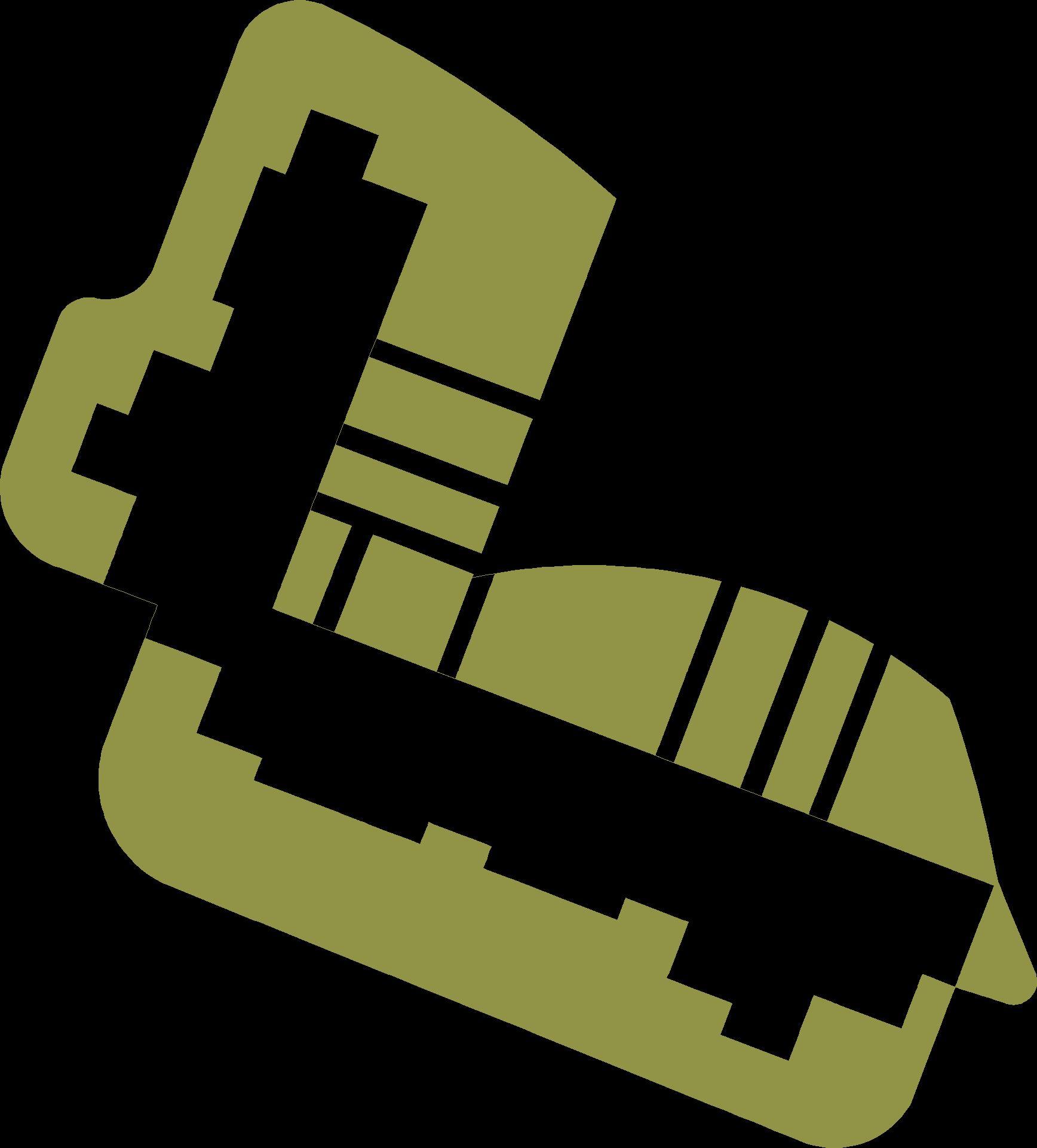

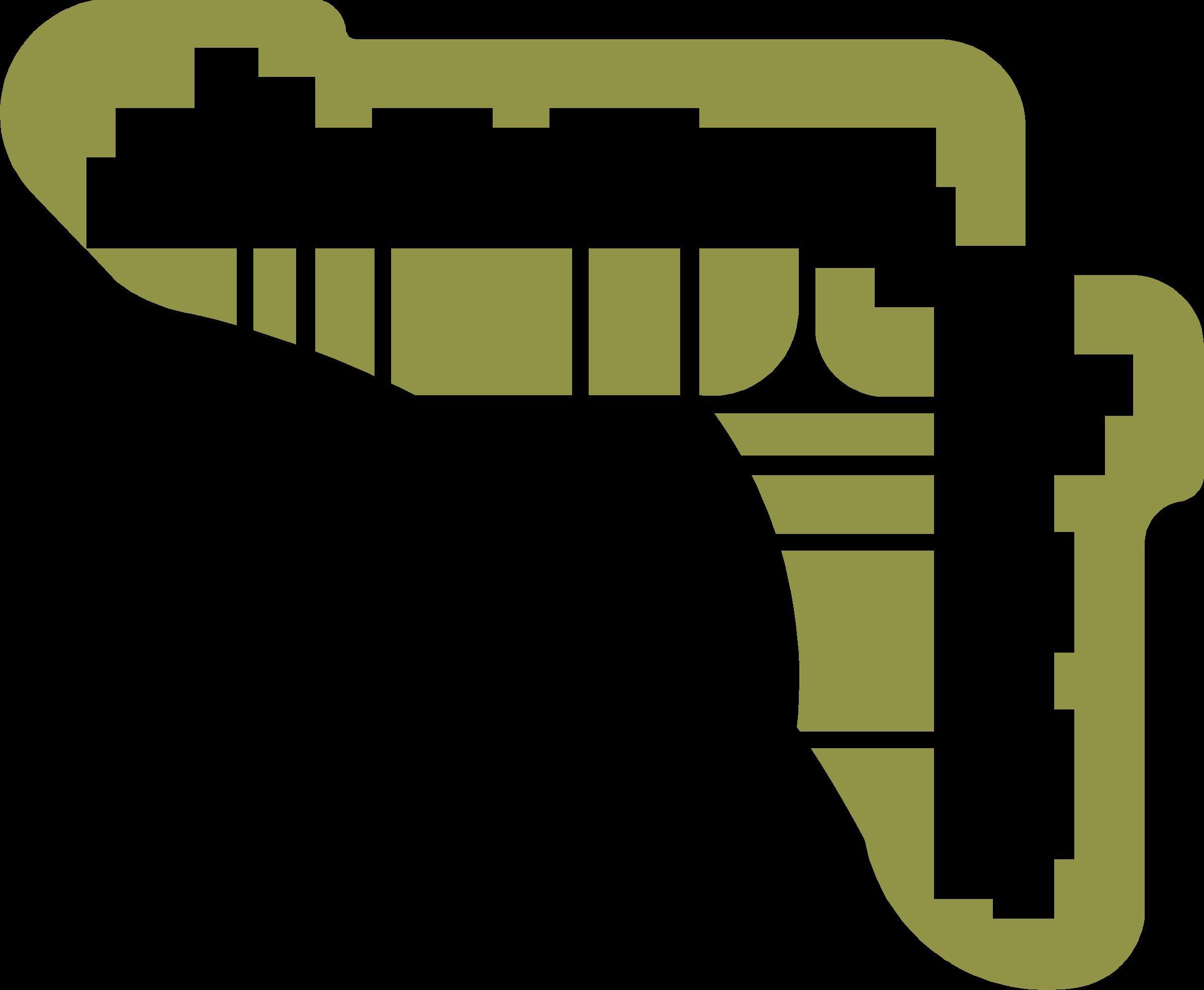

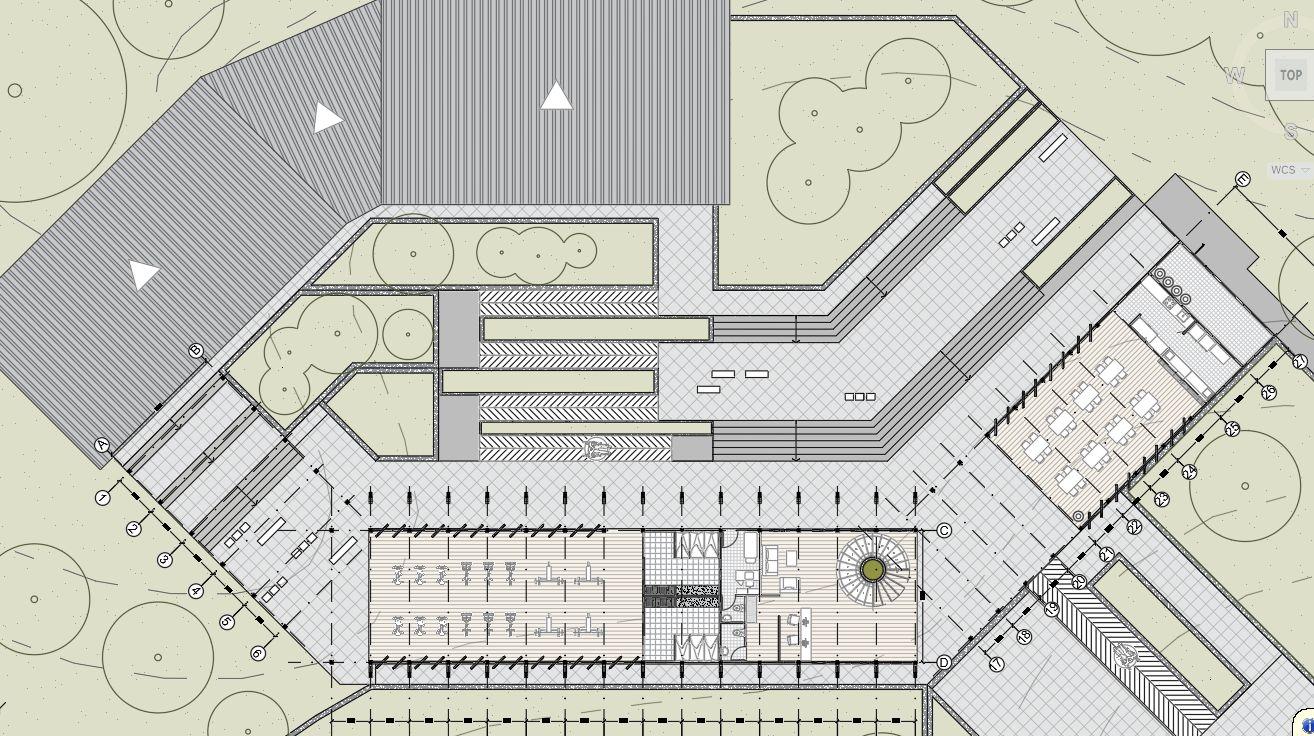

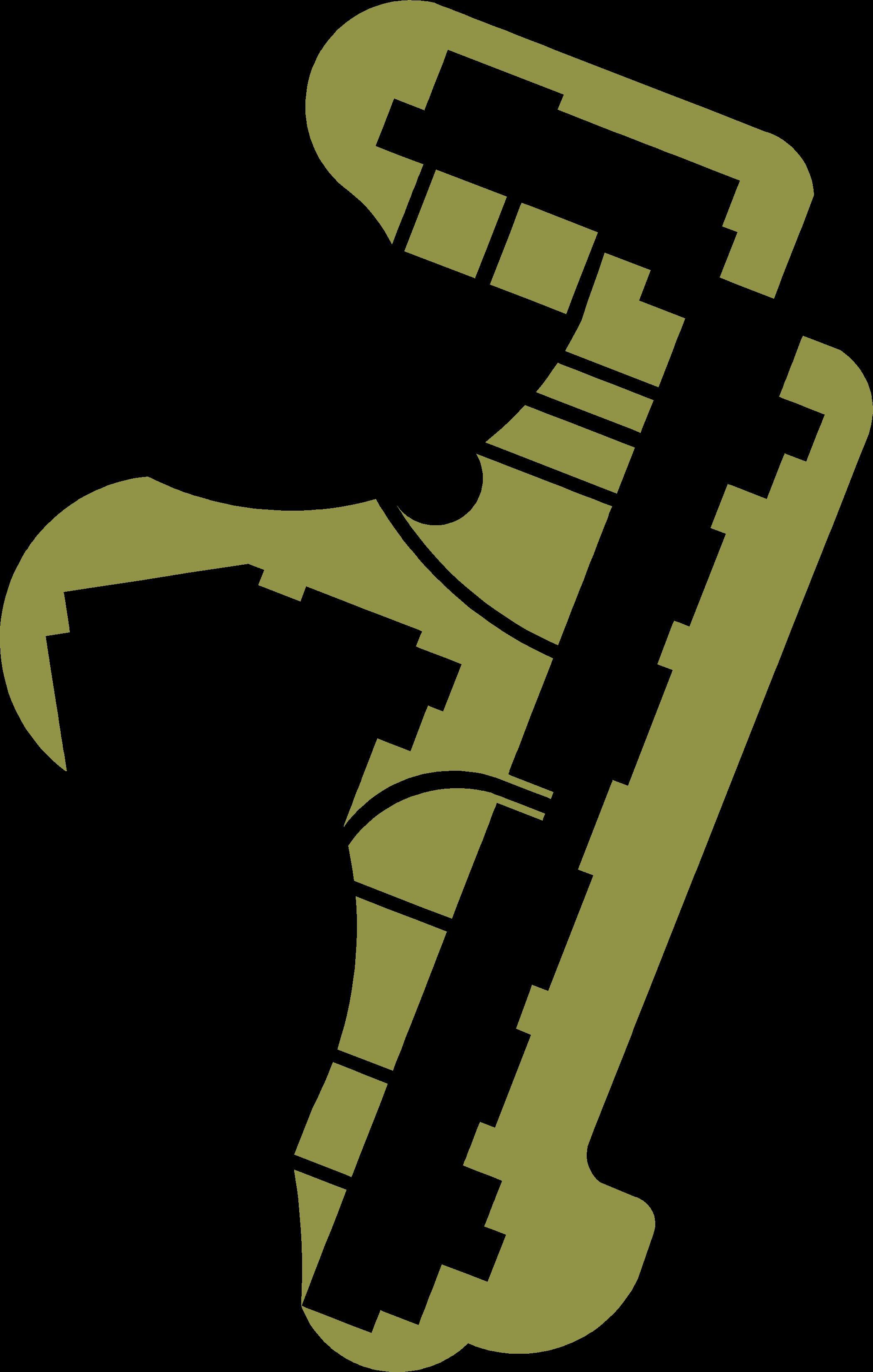

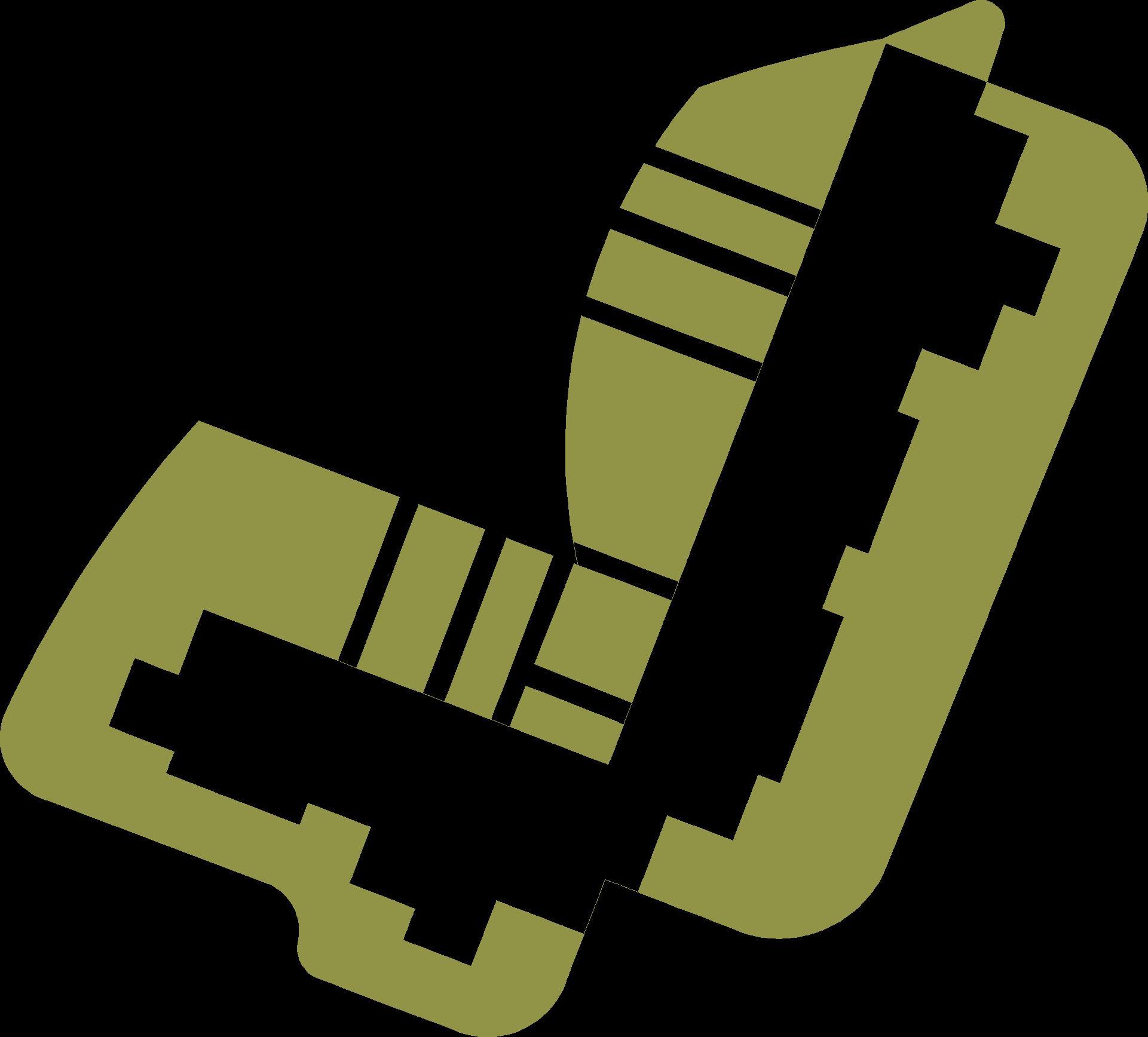

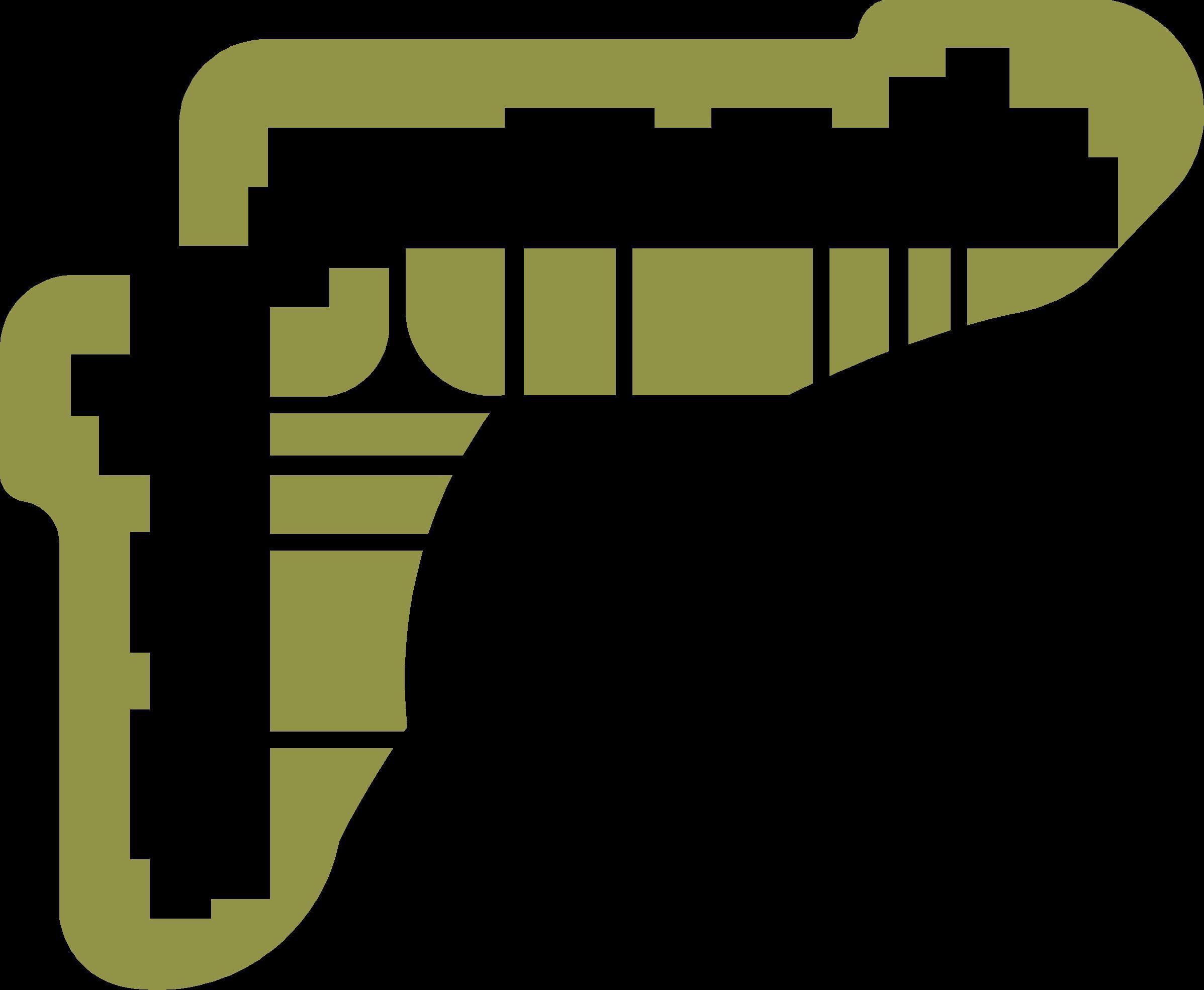

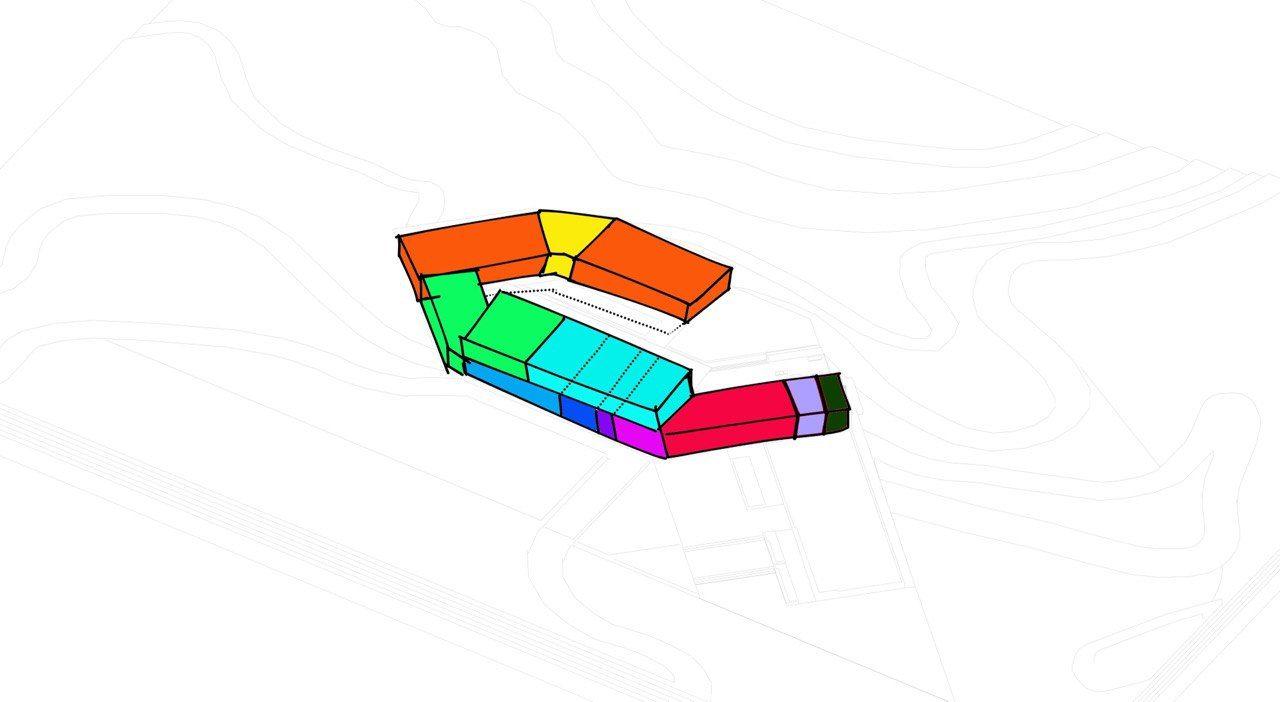

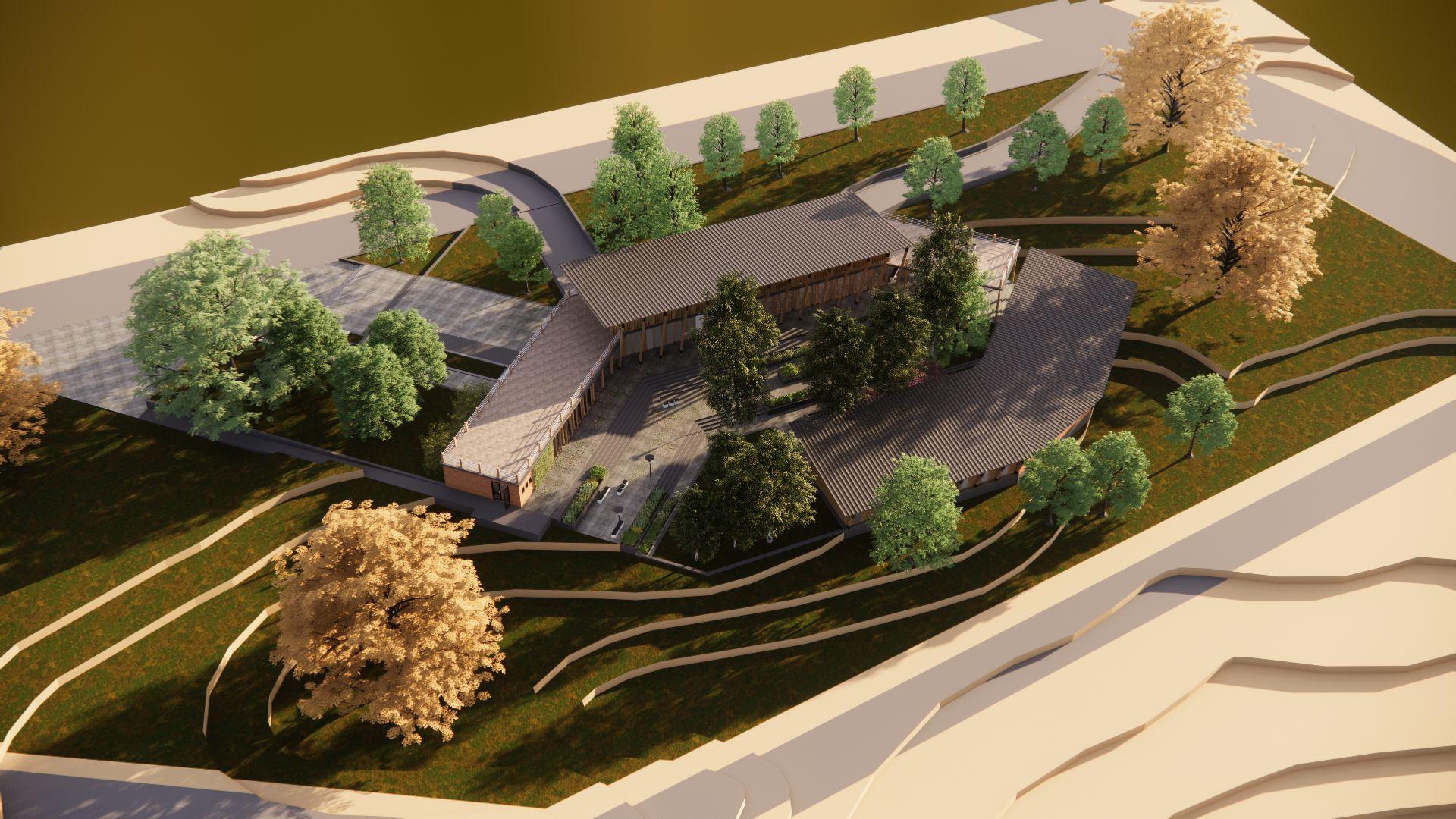

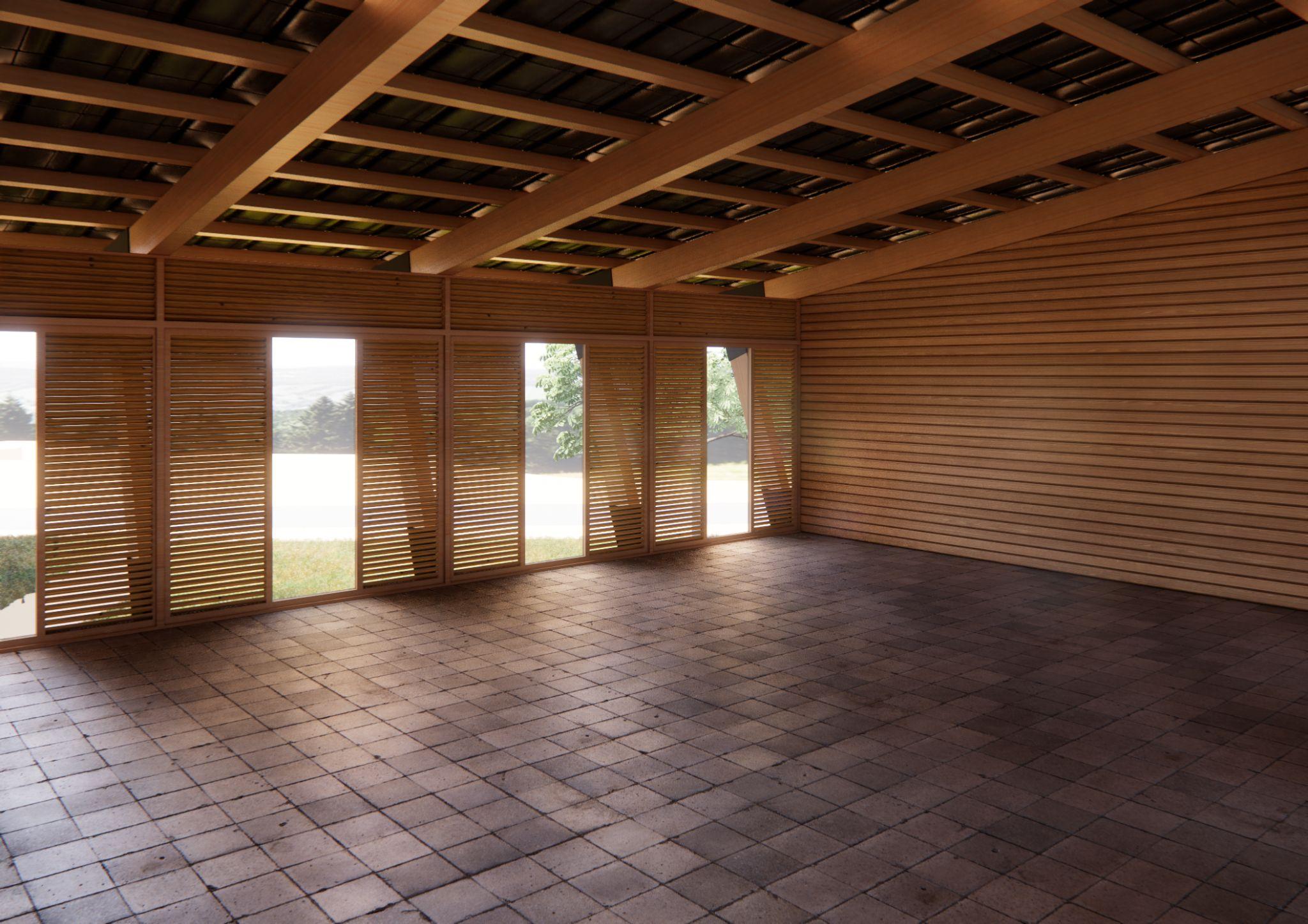

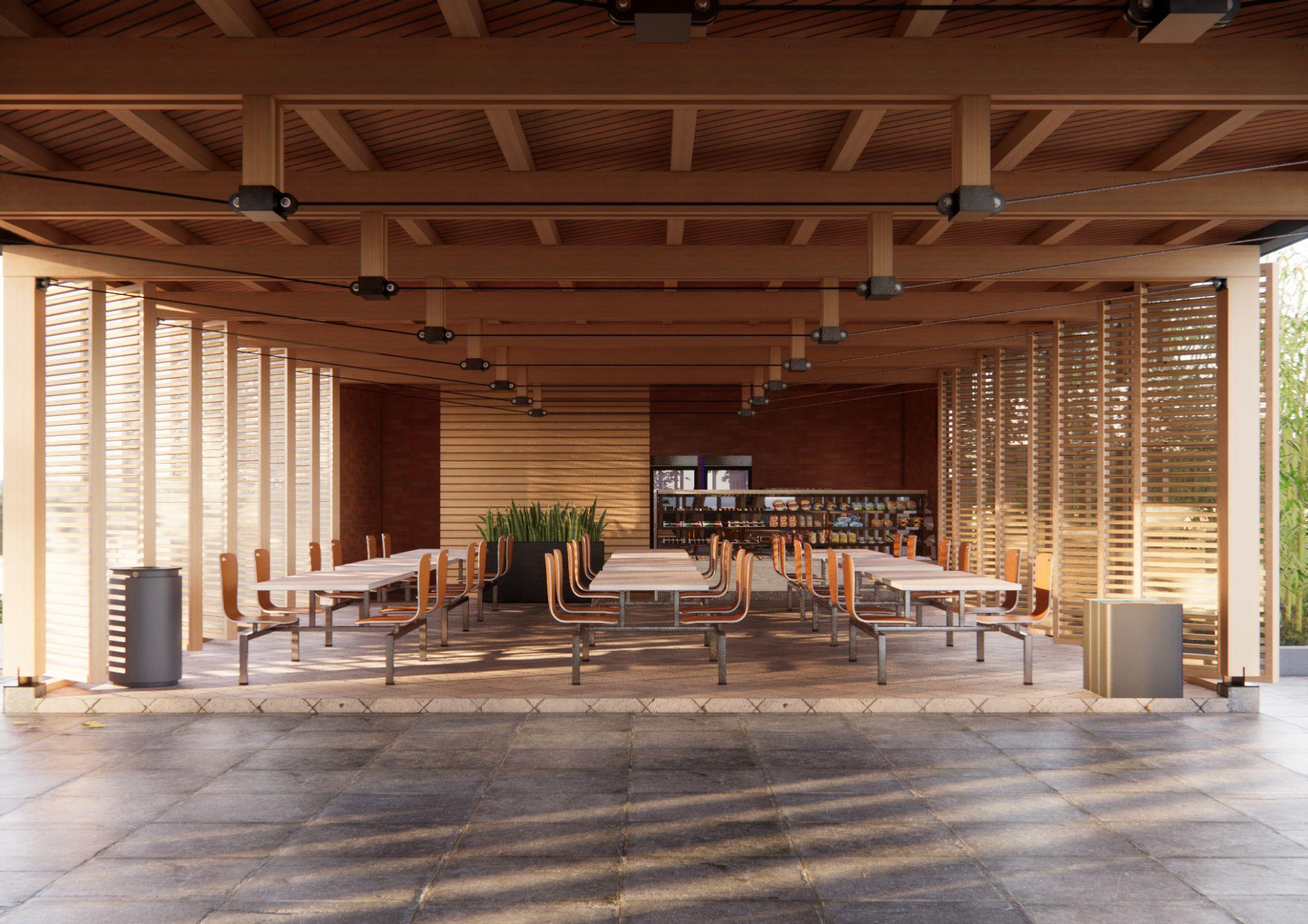

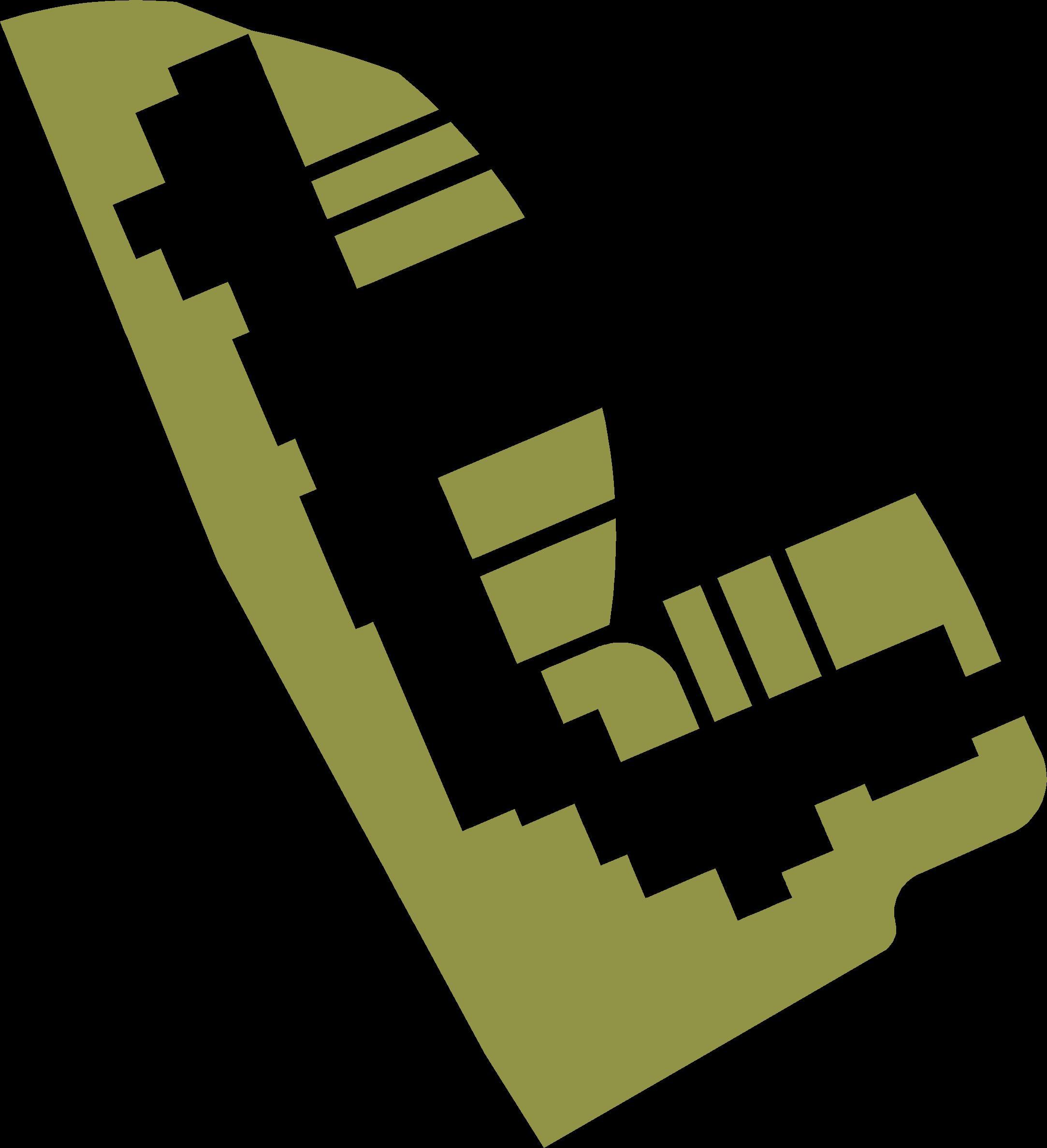

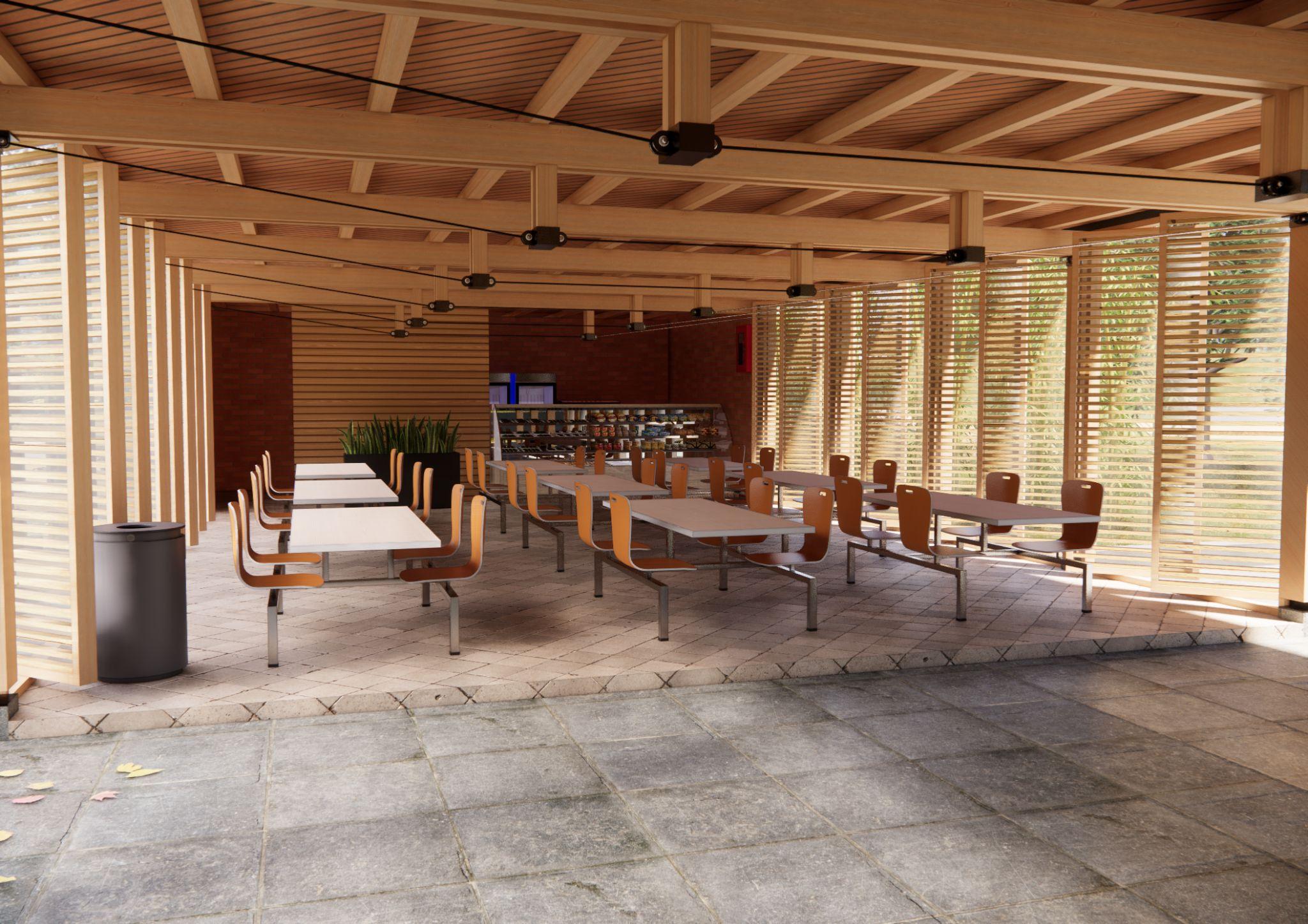

el centro cultural se compone por volúmenes que conforman un patio central, colocando la cafetería, administración y el espacio de musculación en la parte más próxima con la vía de acceso, mientras que las aulas de formación y el aula múltiple se colocan en partes estratégicas, las aulas de formación se aíslan de la calle para obtener privacidad al igual que el aula múltiple se eleva sobre musculacion y así se logra darle una

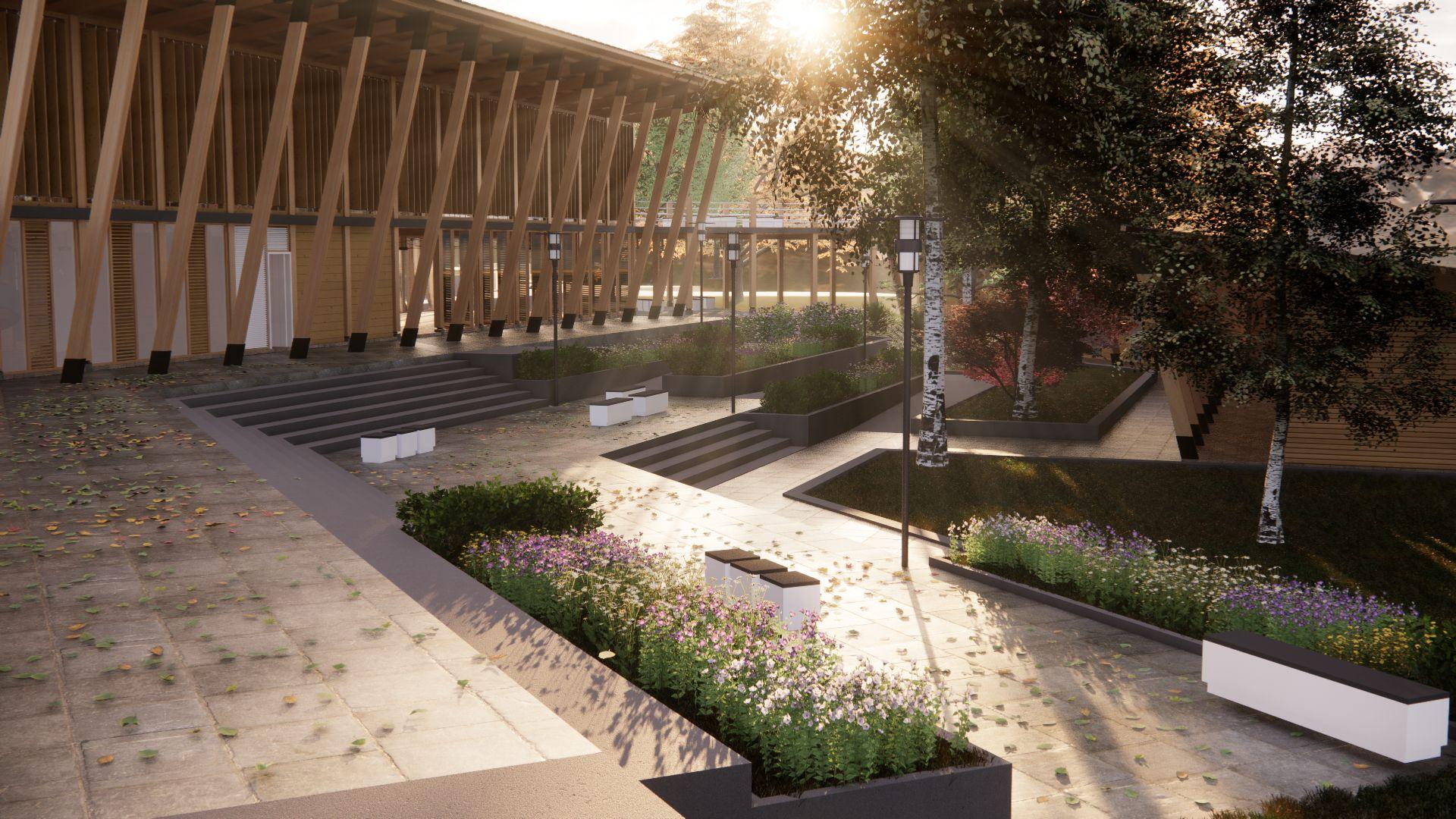

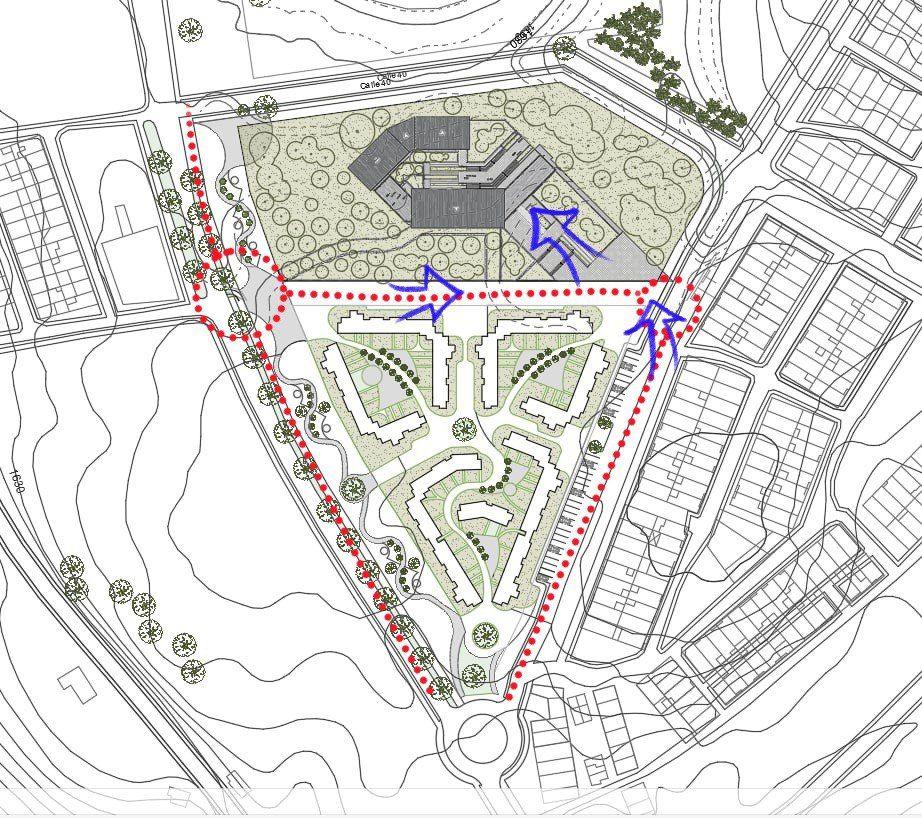

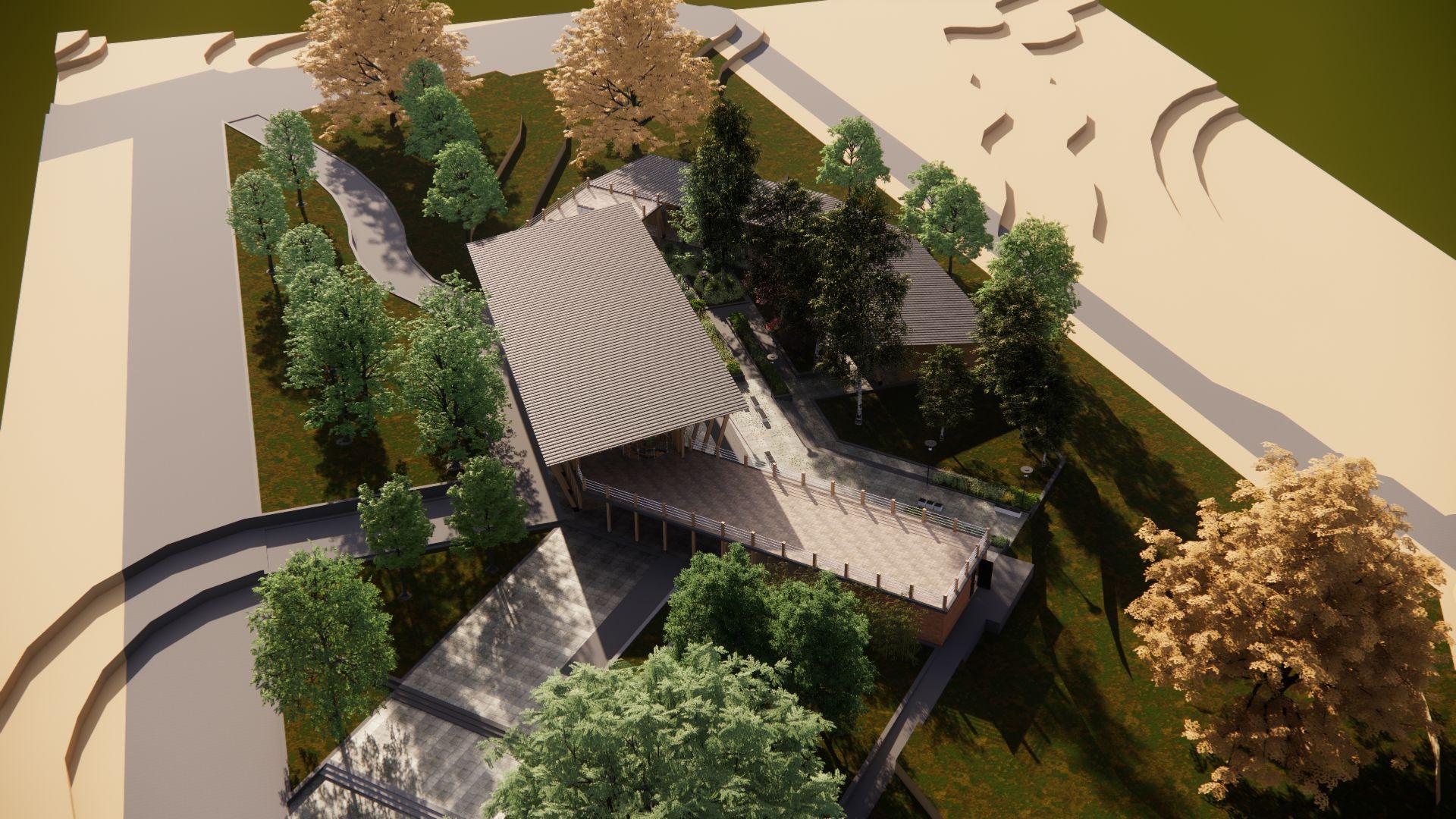

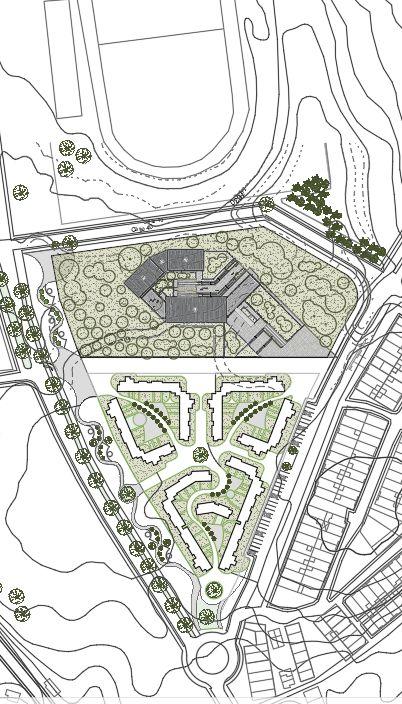

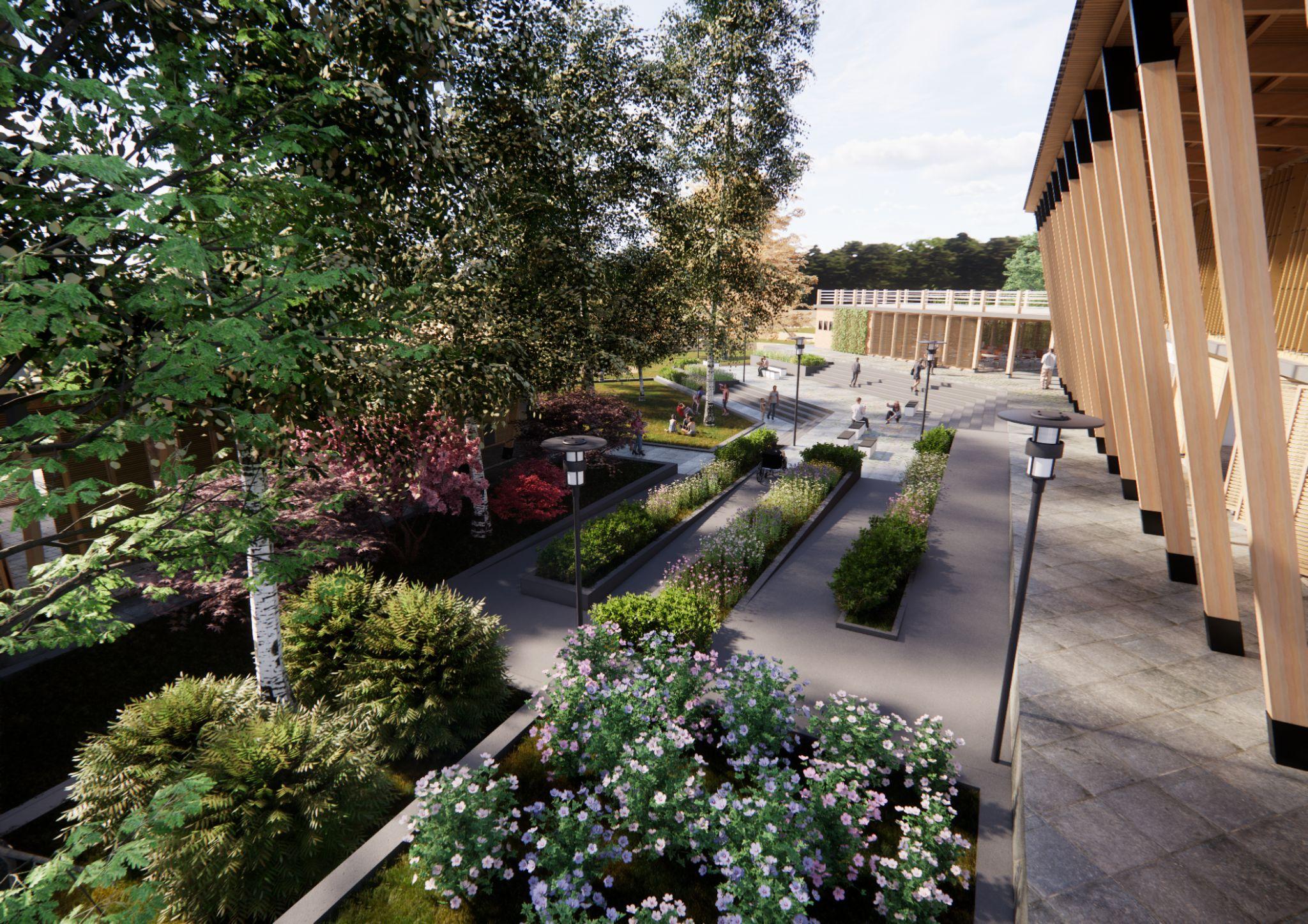

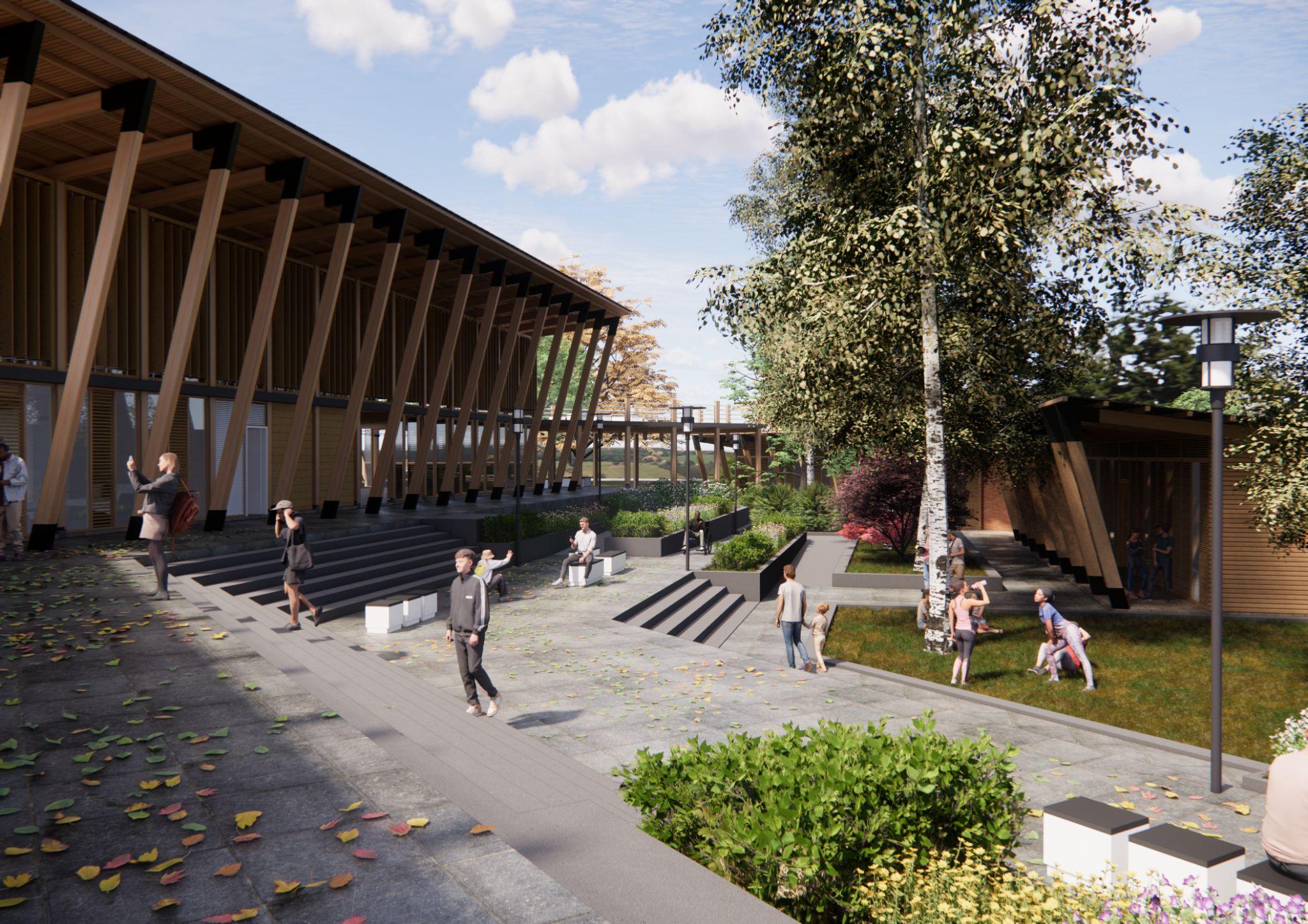

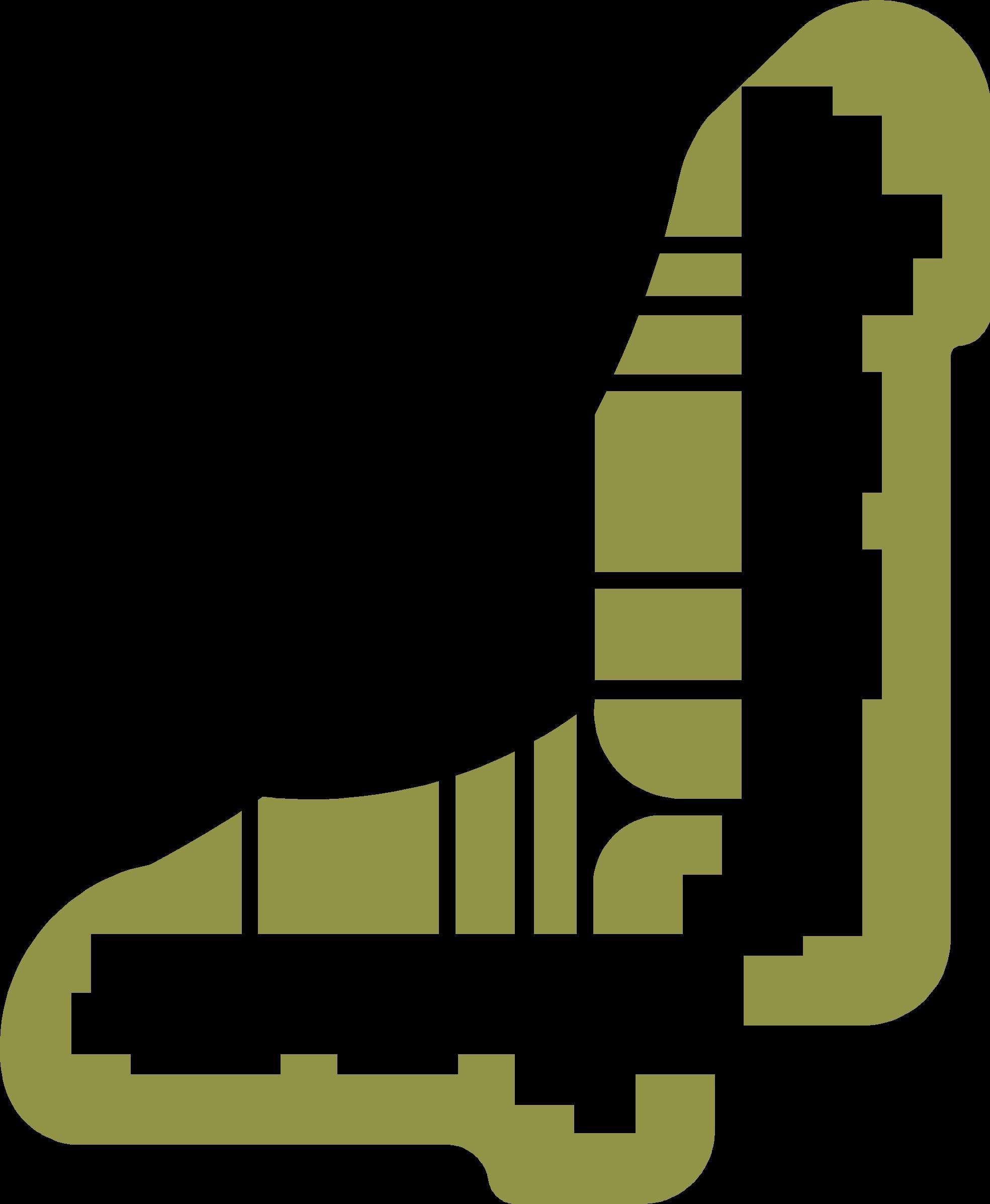

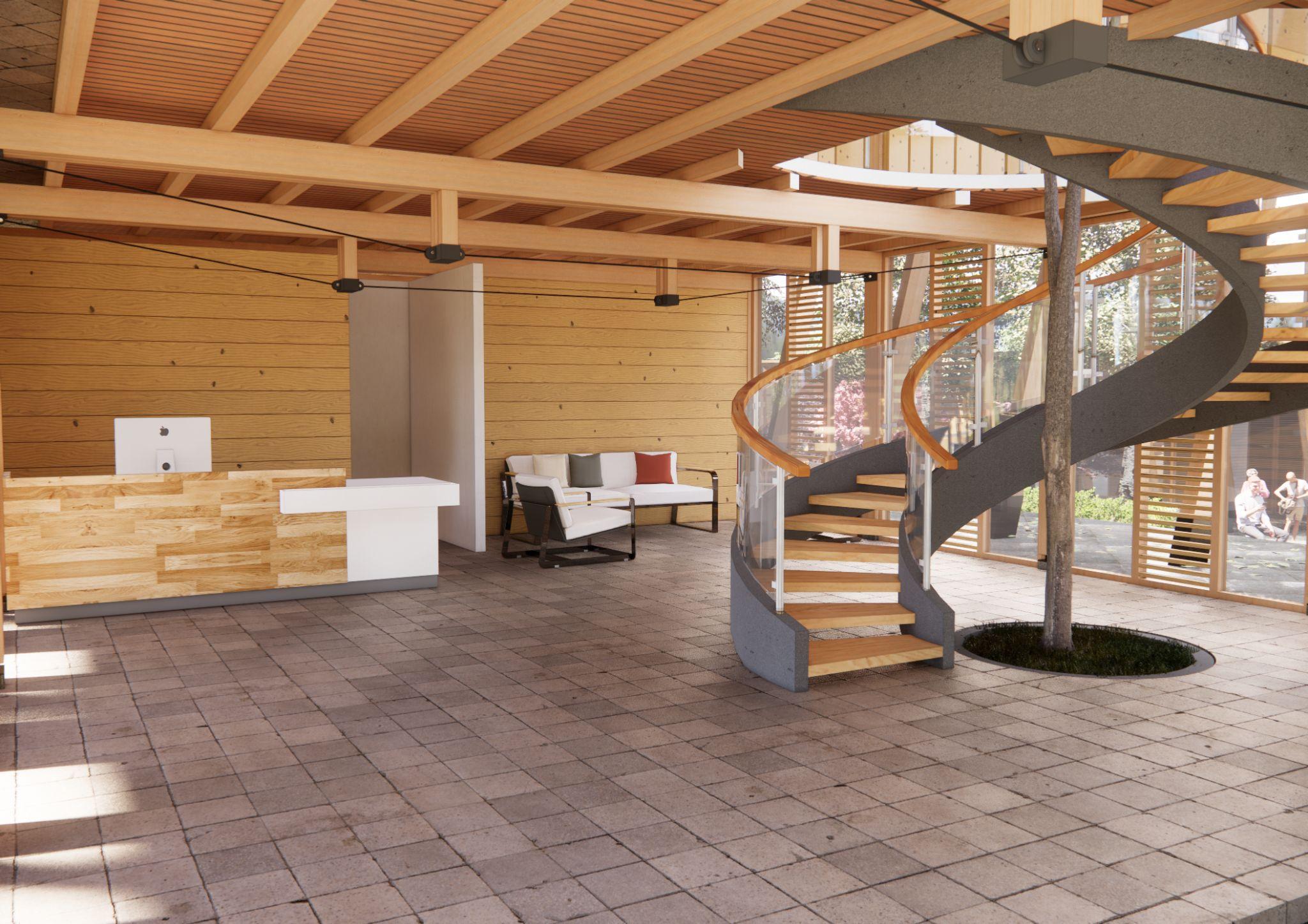

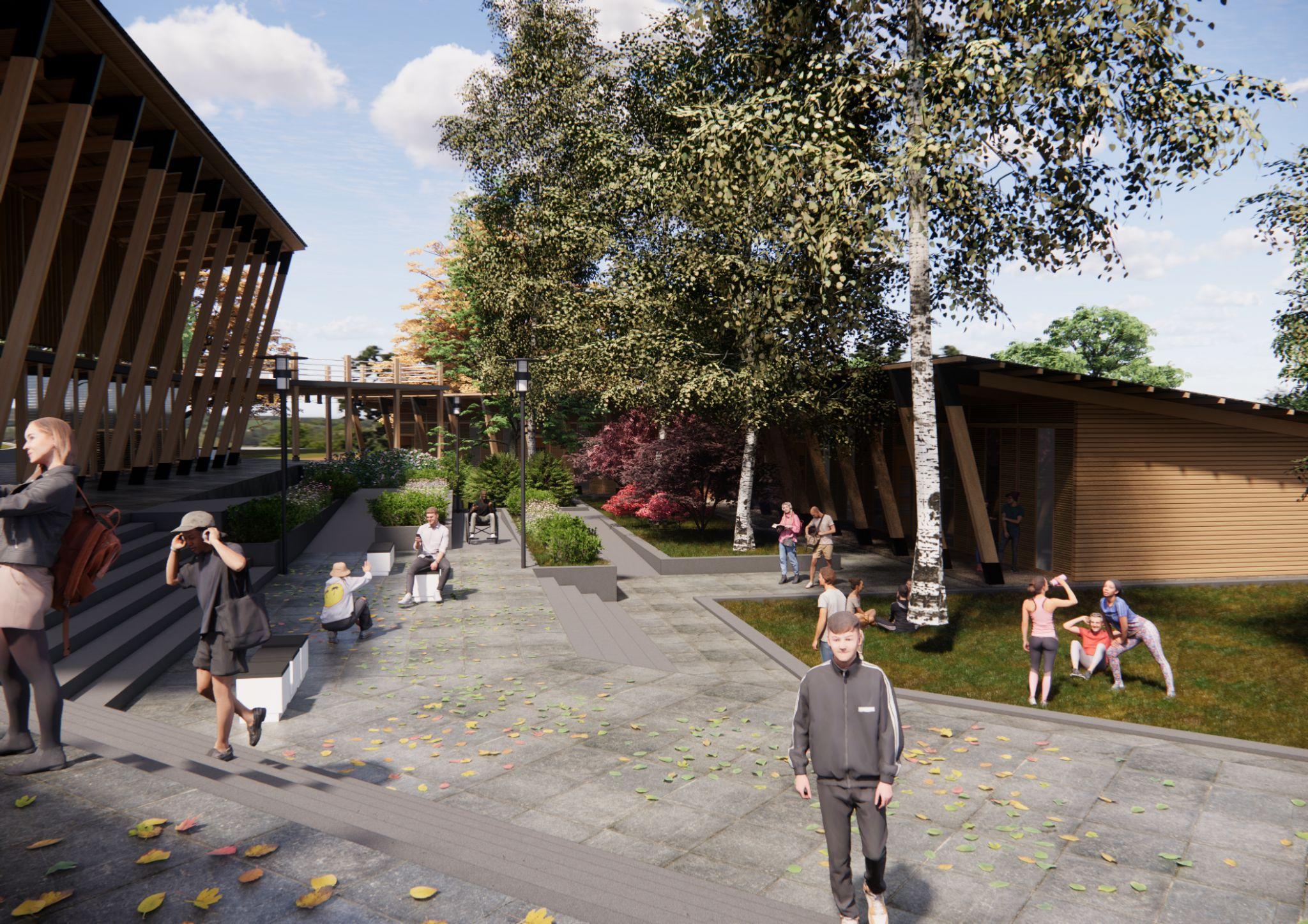

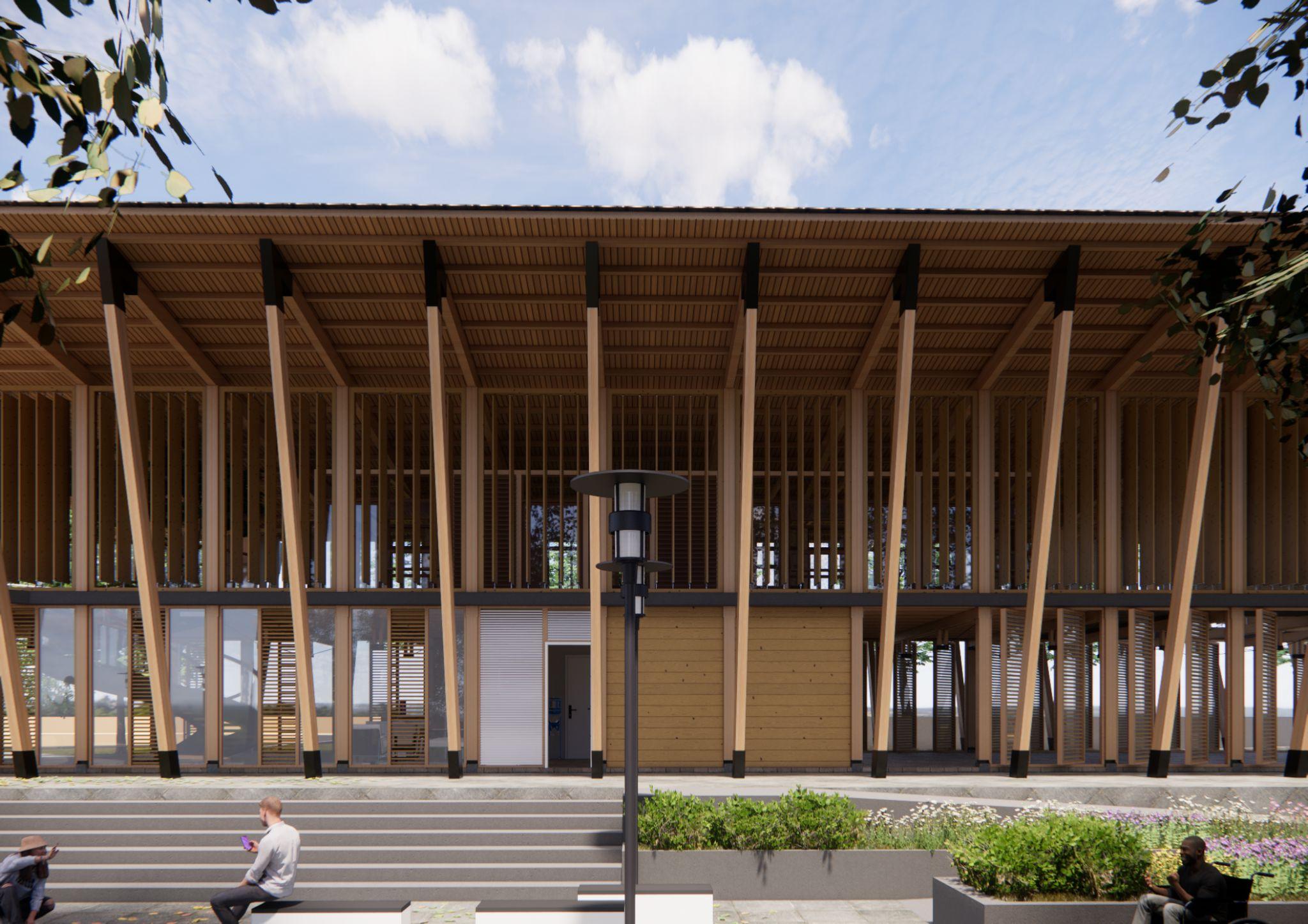

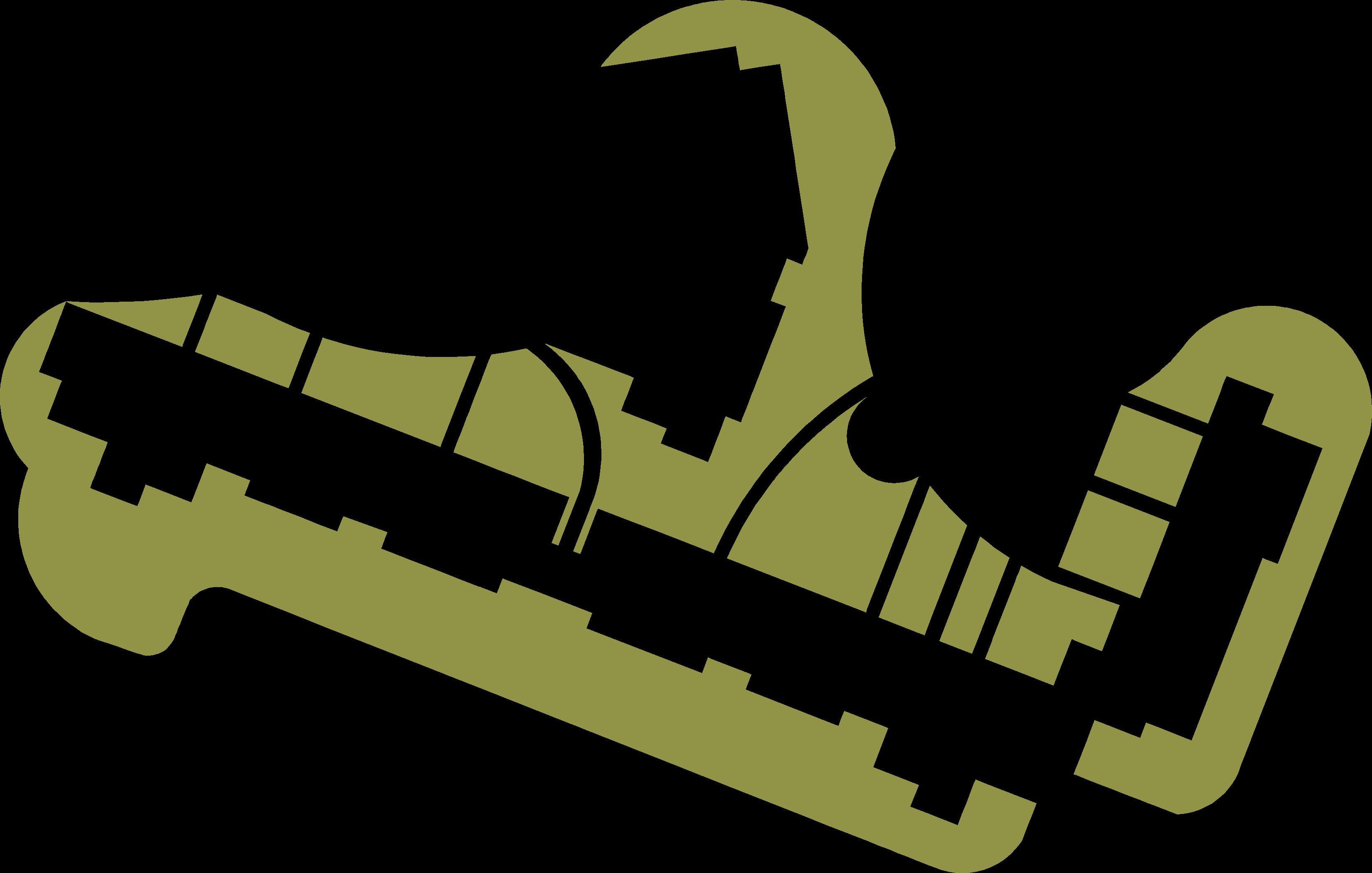

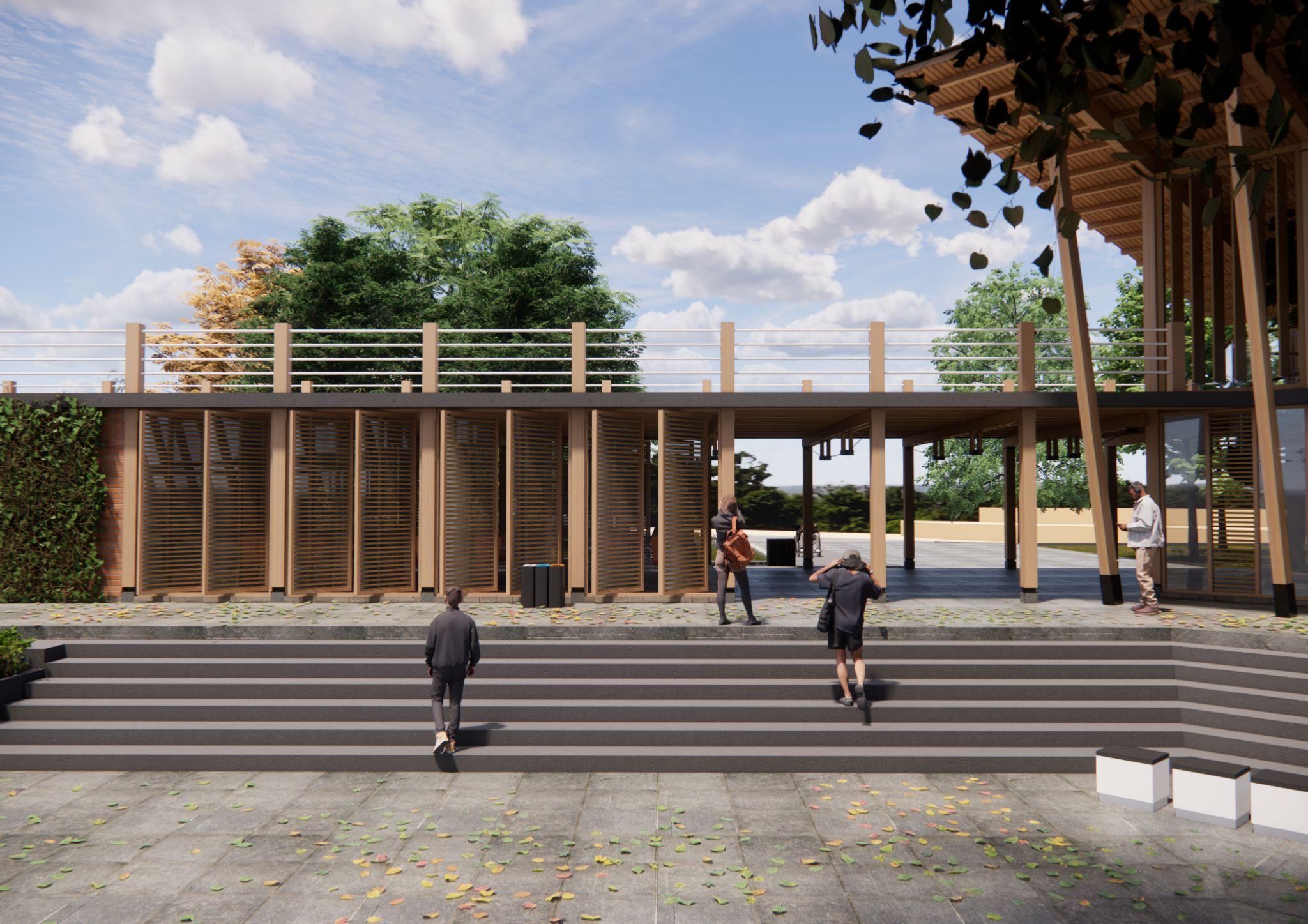

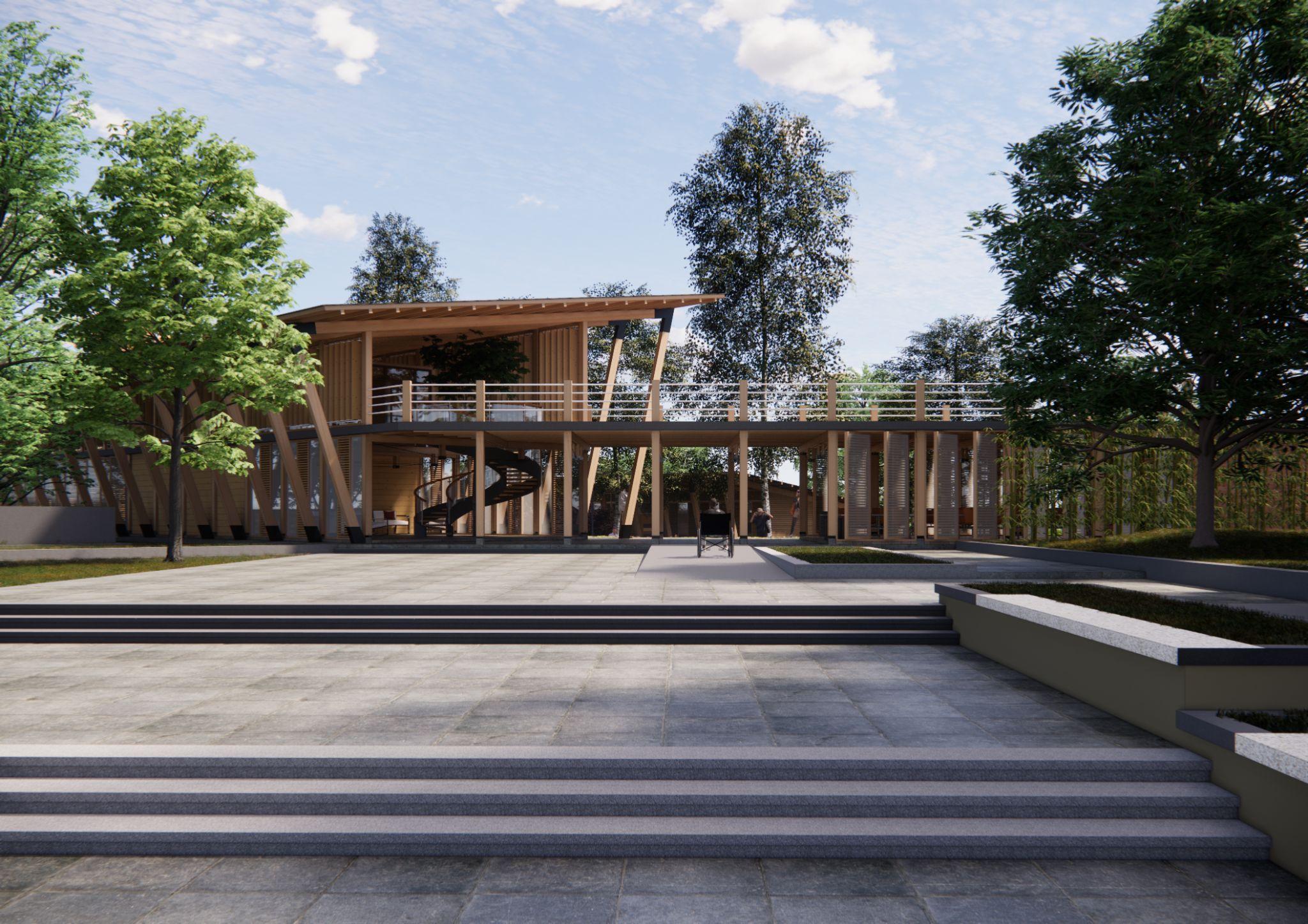

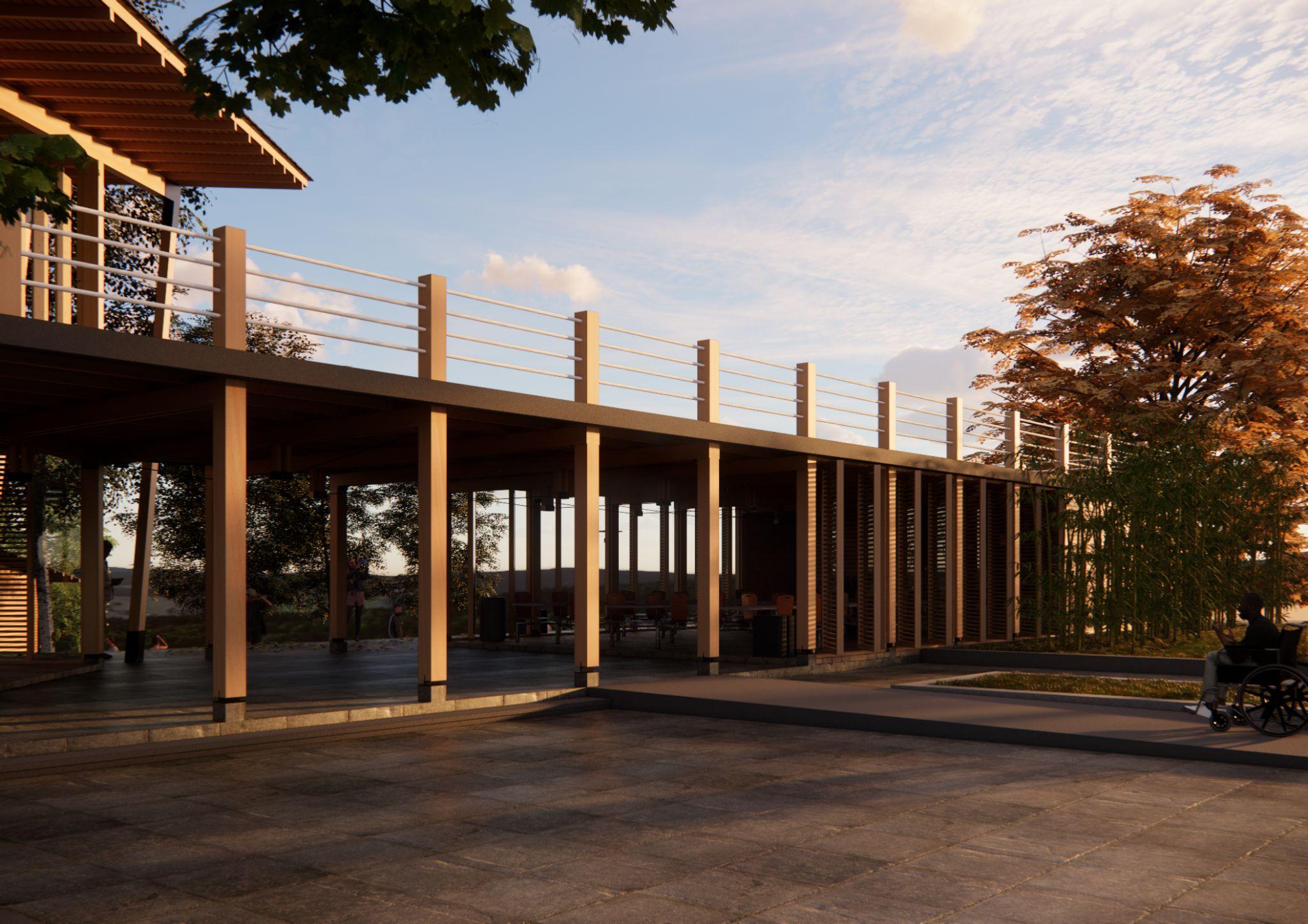

El edificio se articula con el conjunto residencial gracias a su gran plaza de acceso que direcciona y recibe al peatón circundante, y en su interior gracias a la pendiente del terreno logra crear unas plazas más alargadas que sirven de estancia o para recorrer el edificiodeesteaoeste.

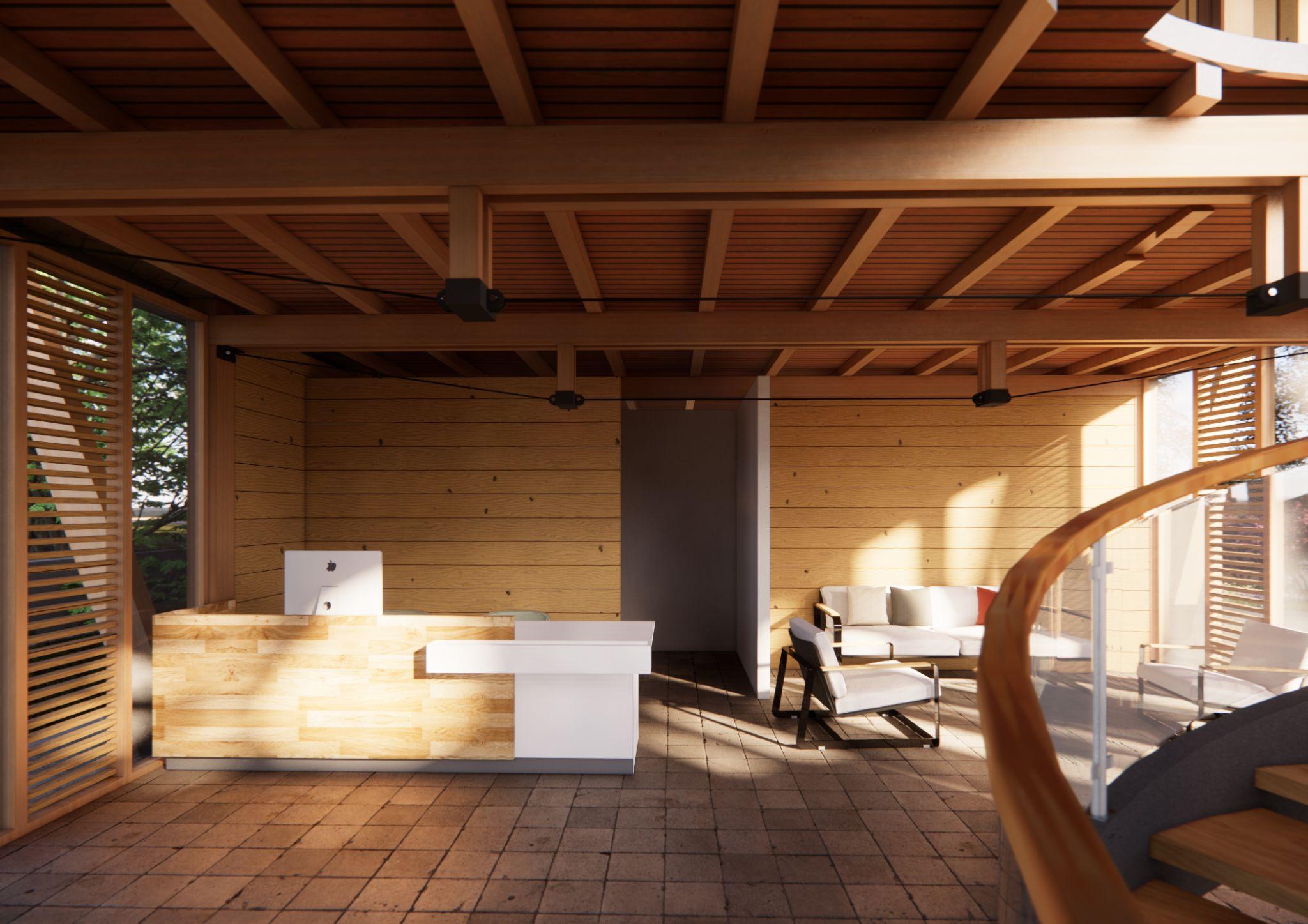

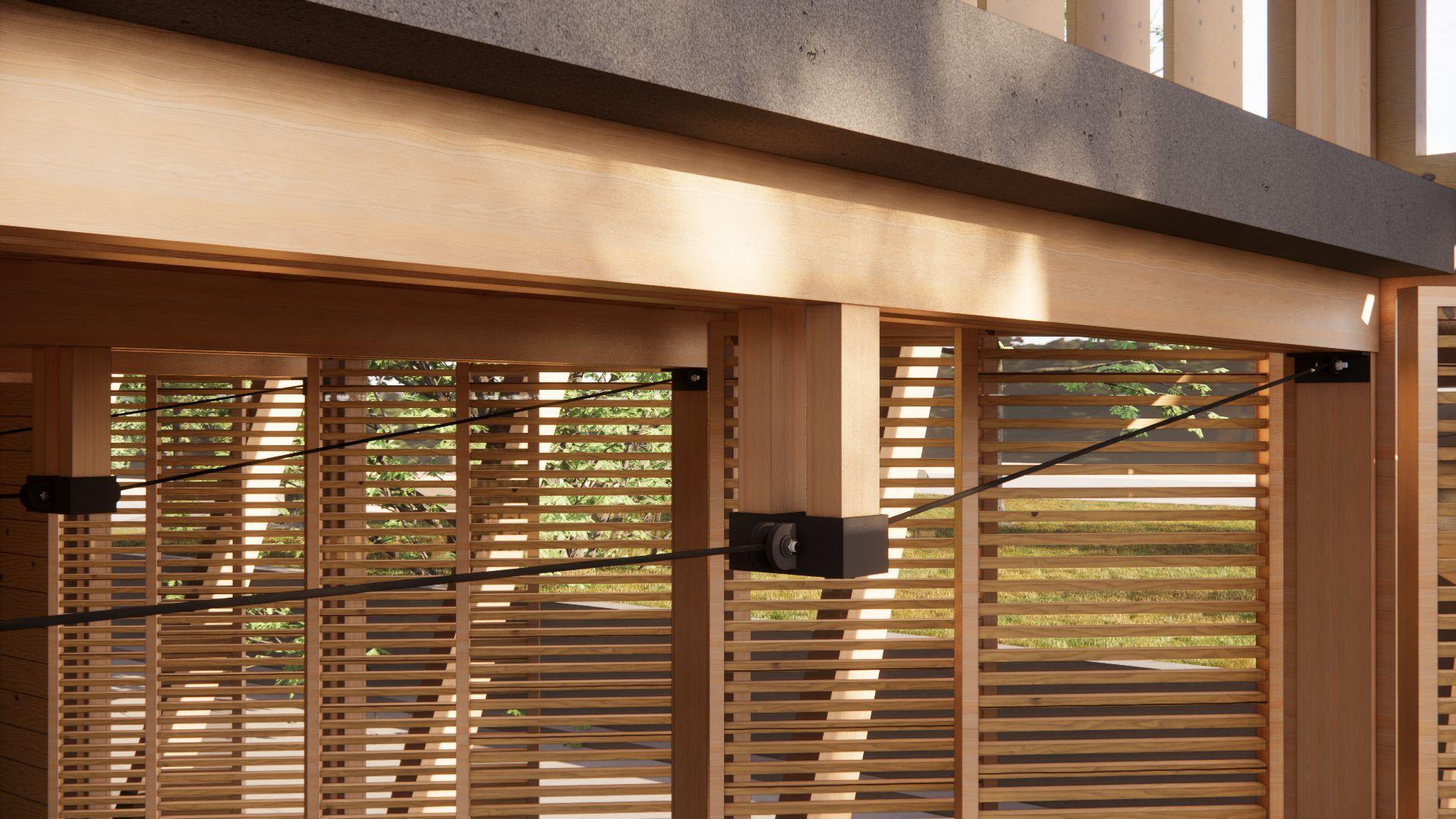

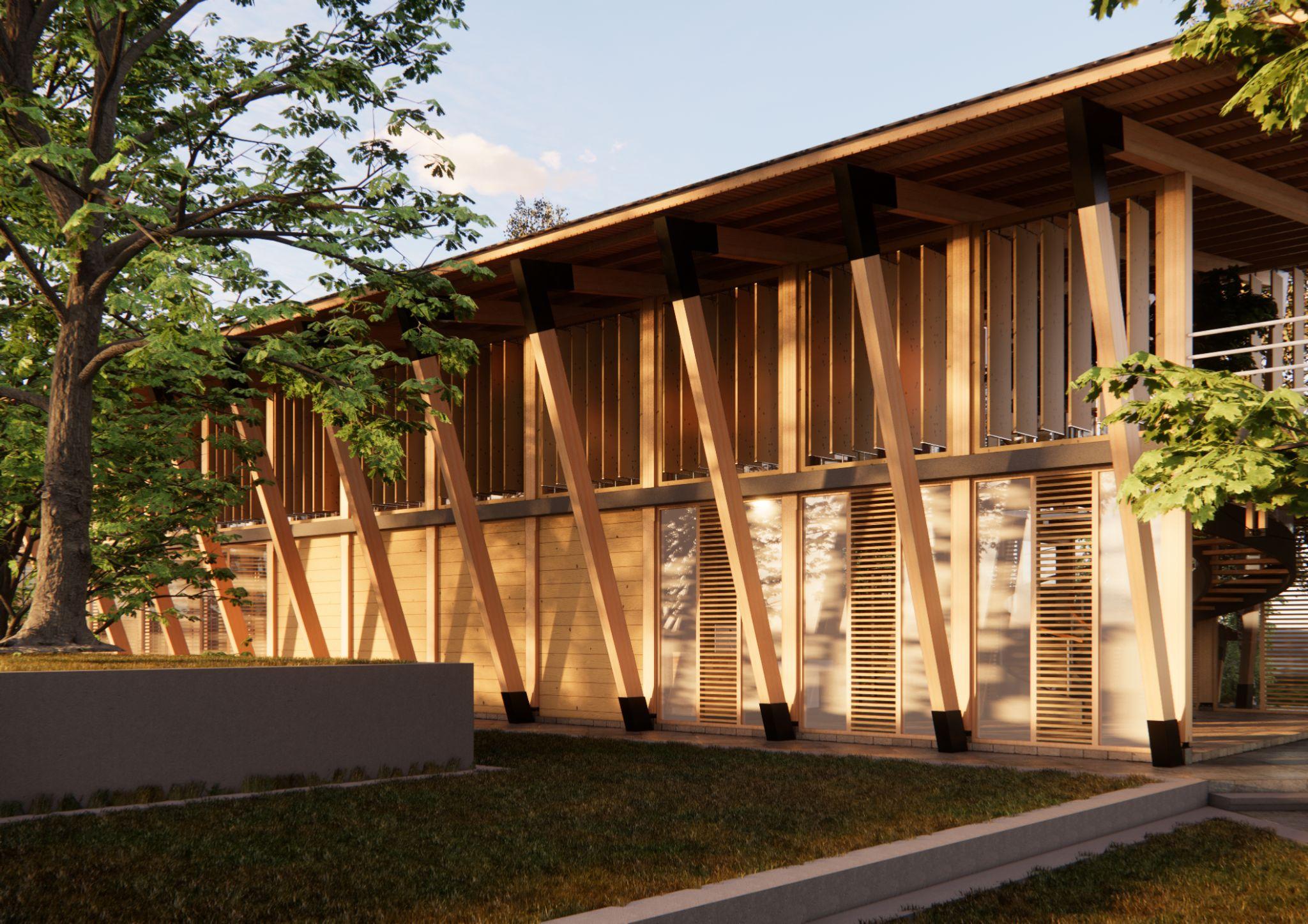

para lograr rigidizar el pórtico y que de esta manera soporta una losa de concreto de 10cm se le coloca un taco de madera en el cetro la viga de madera y se tensa con cables, logrando que esta no se flecte por el peso la losa. en lugares que se encontraban muros no era necesario colocarlos yaquedichosmurosservíandeapoyo.

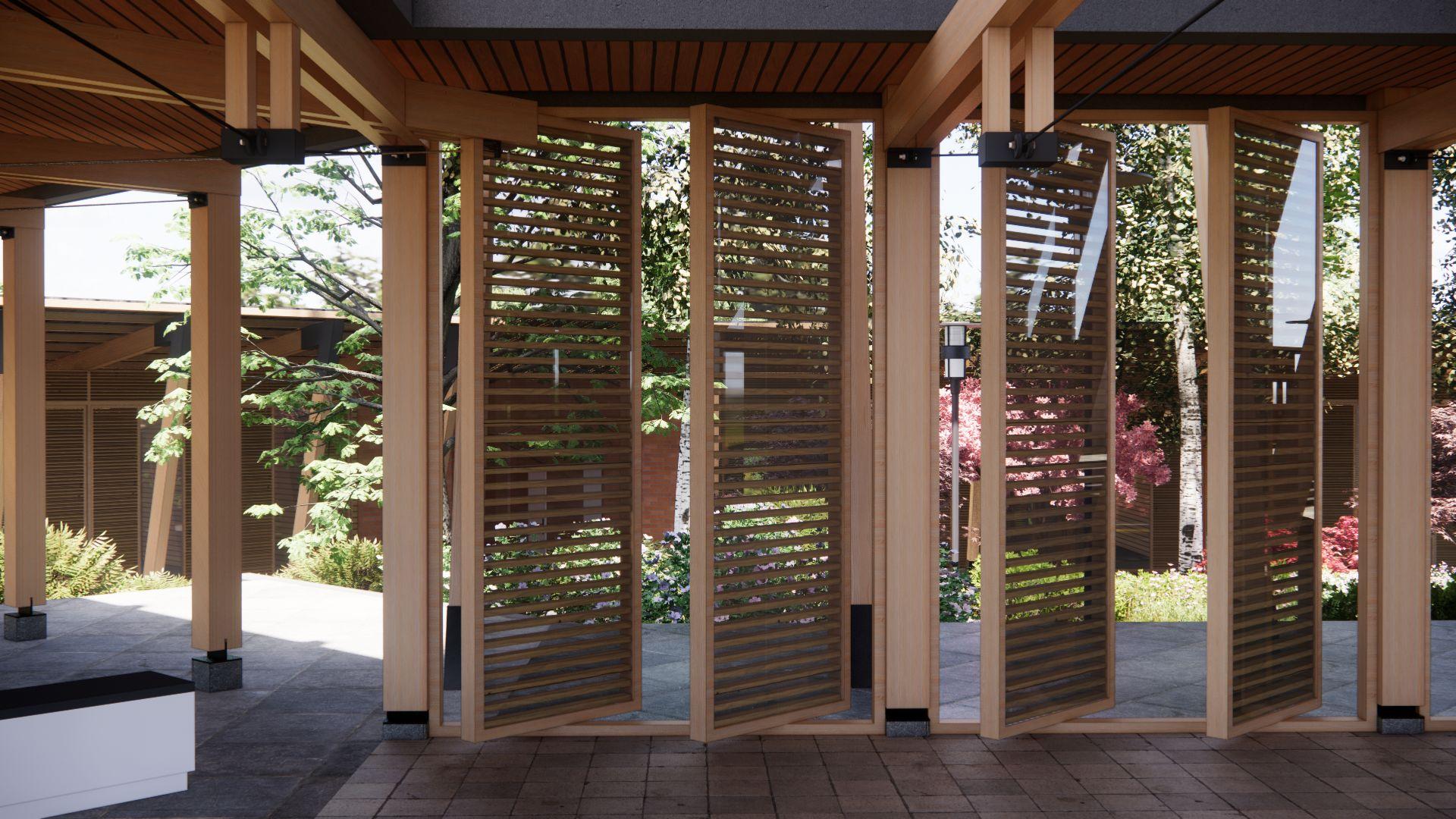

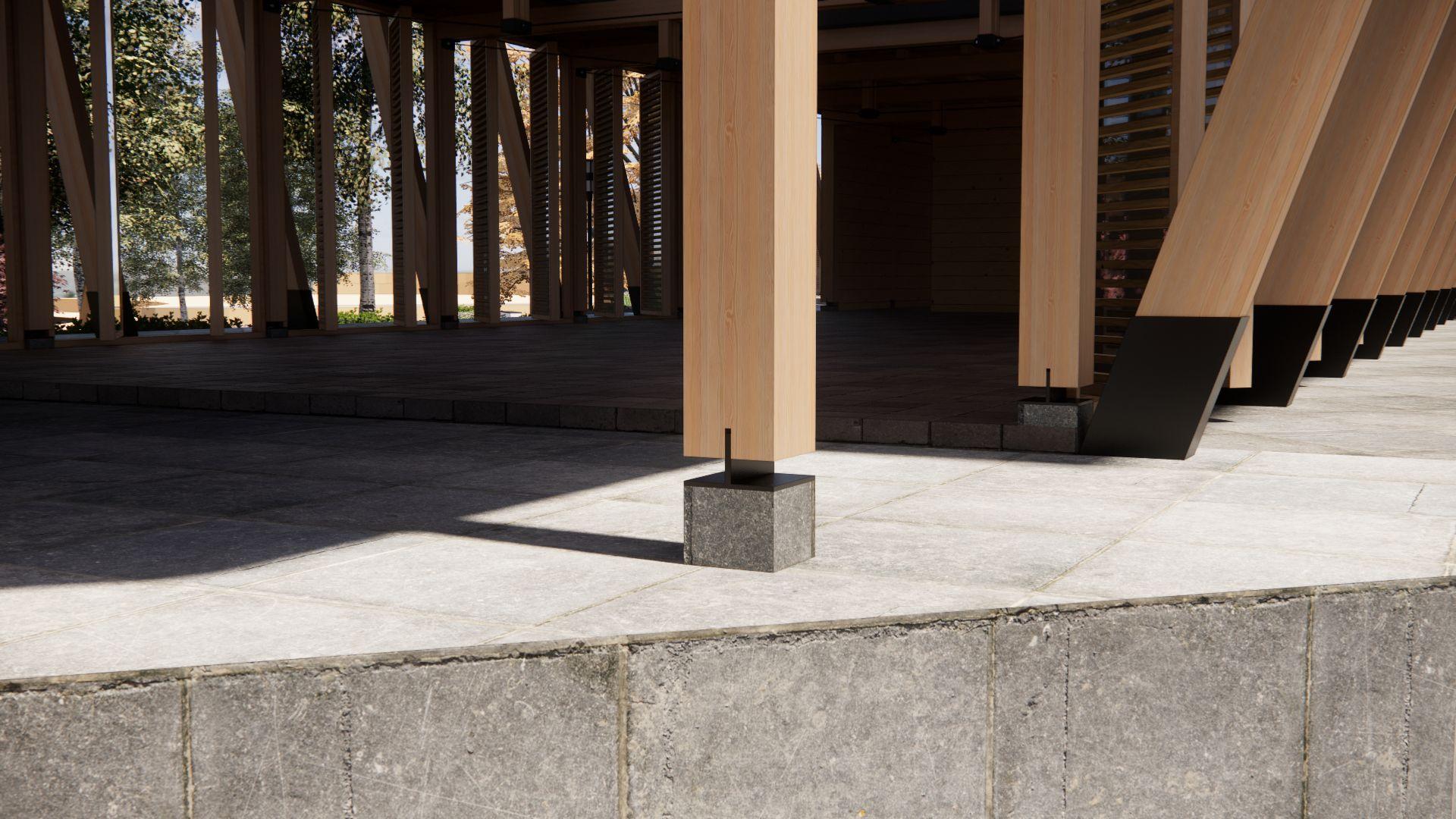

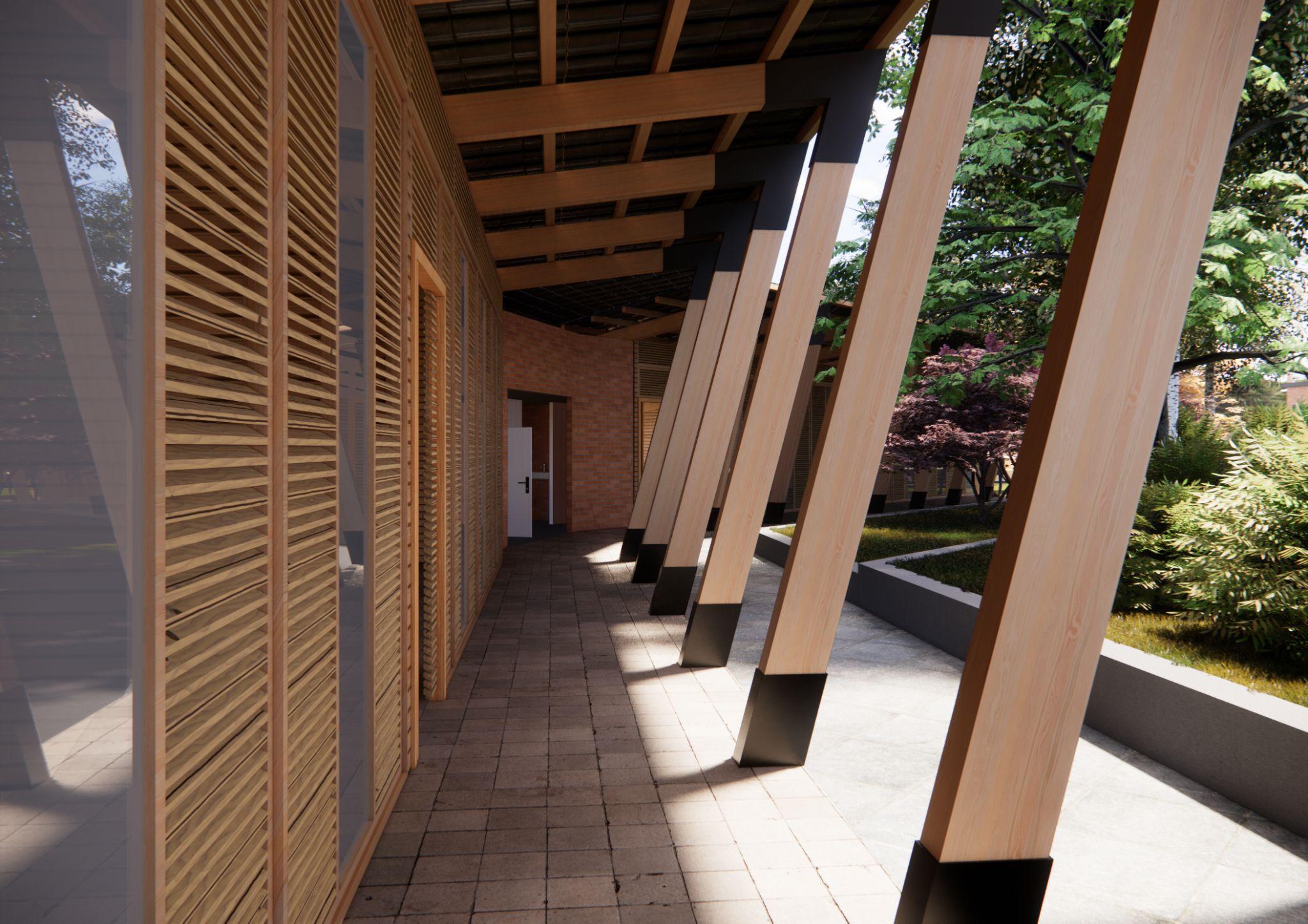

la parte inferior de las columnas tiene dos formas distintas de aterrizar las cargas una lo hace sobre un pedestal del tamaño de esta columna el cual no se apoya directamente sobre él si no que se separa gracias a una lámina de acero incrustada en el centro de la columna de madera, apernada y luego avellanada para esconder cualquier tipo deperno. mientras que las columnas que soportan la cubierta están descansando en un cubo de acero que está anclado al suelo por medio de pernos. esto para dar una rigidez y estabilidad a dichas columnas.

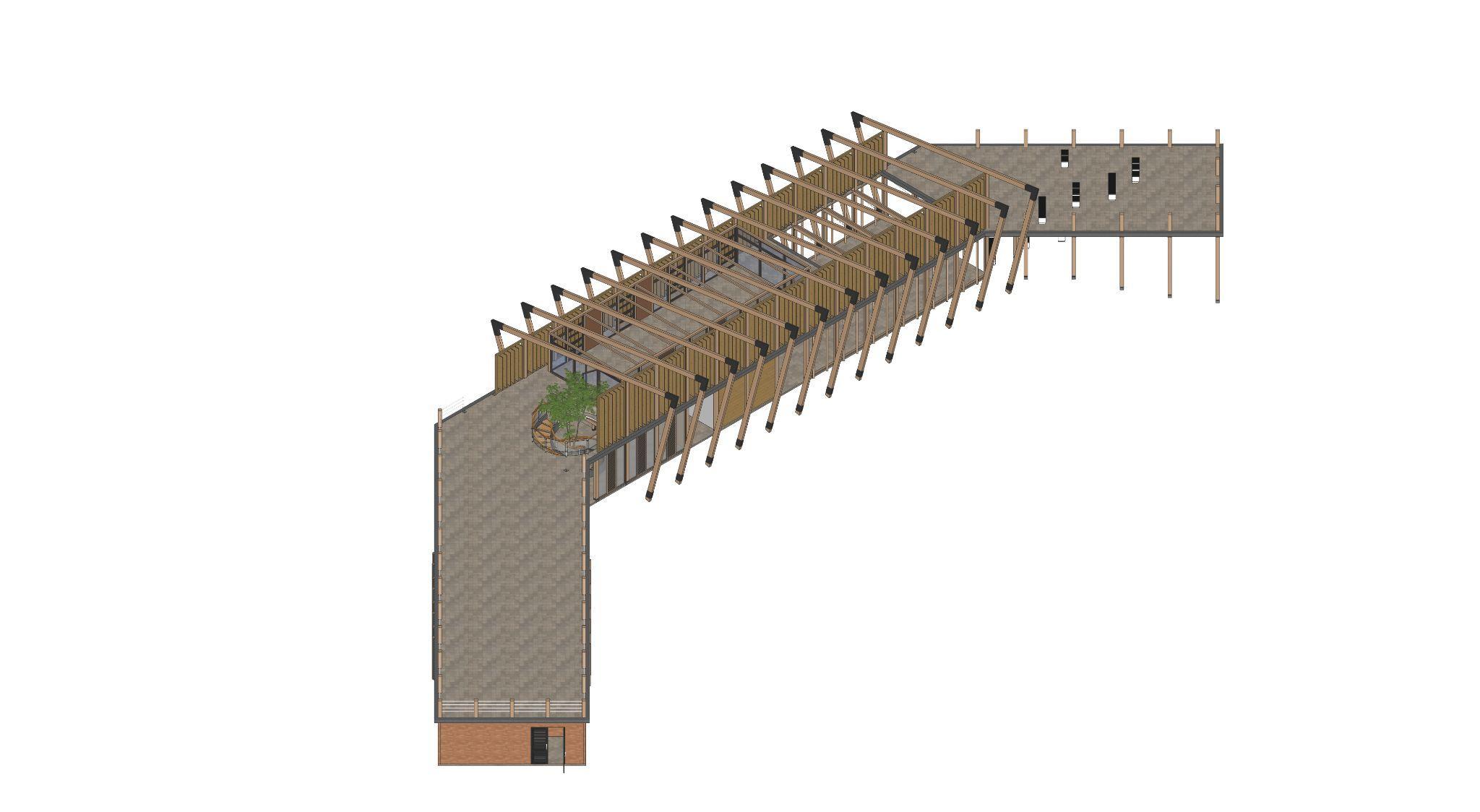

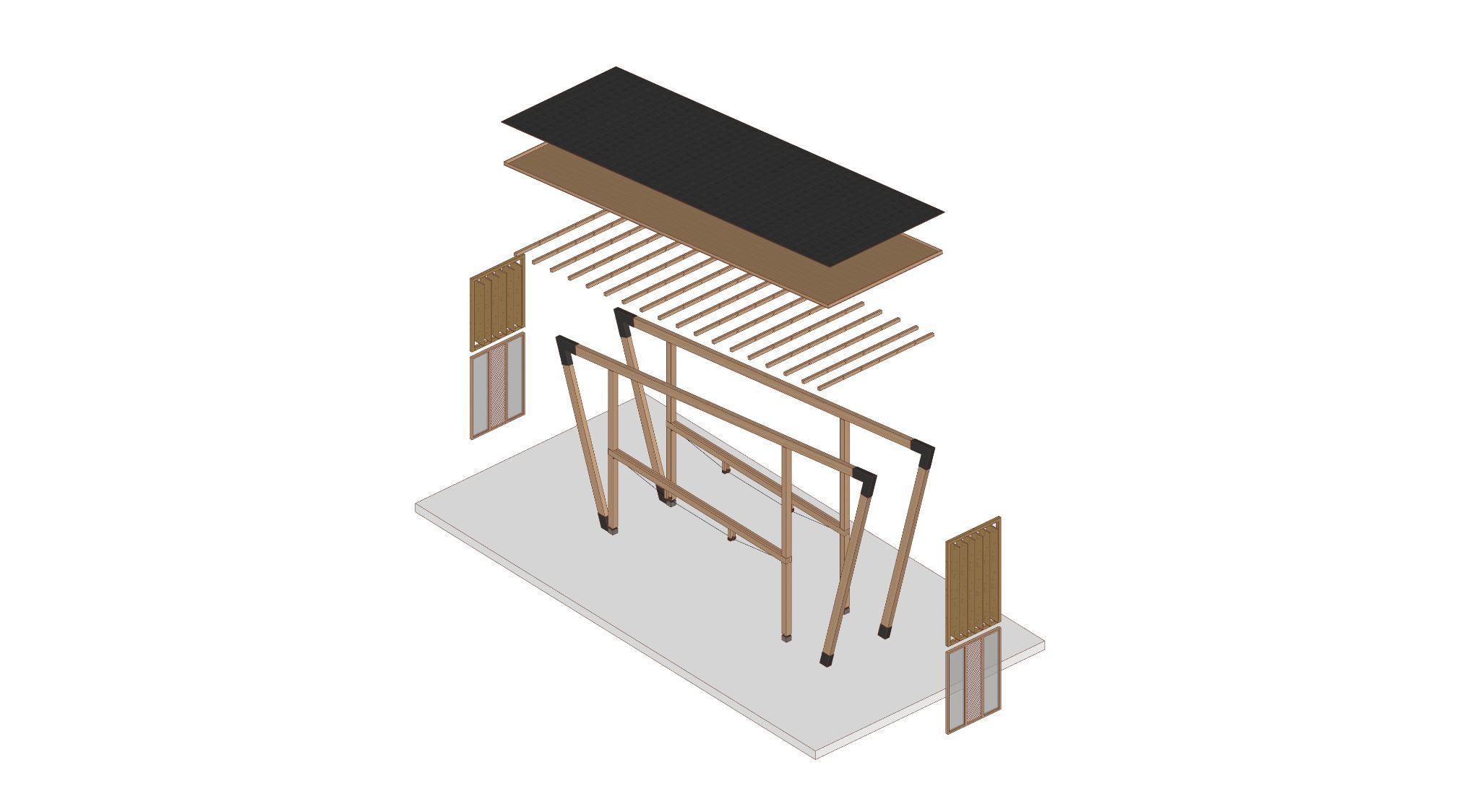

el módulo estructural con el que se trabaja la estructura es de 8 x 2.30m
el cual se repite a lo largo del edificio logrando de esta forma conformarloespaciosnecesariosdelprograma.

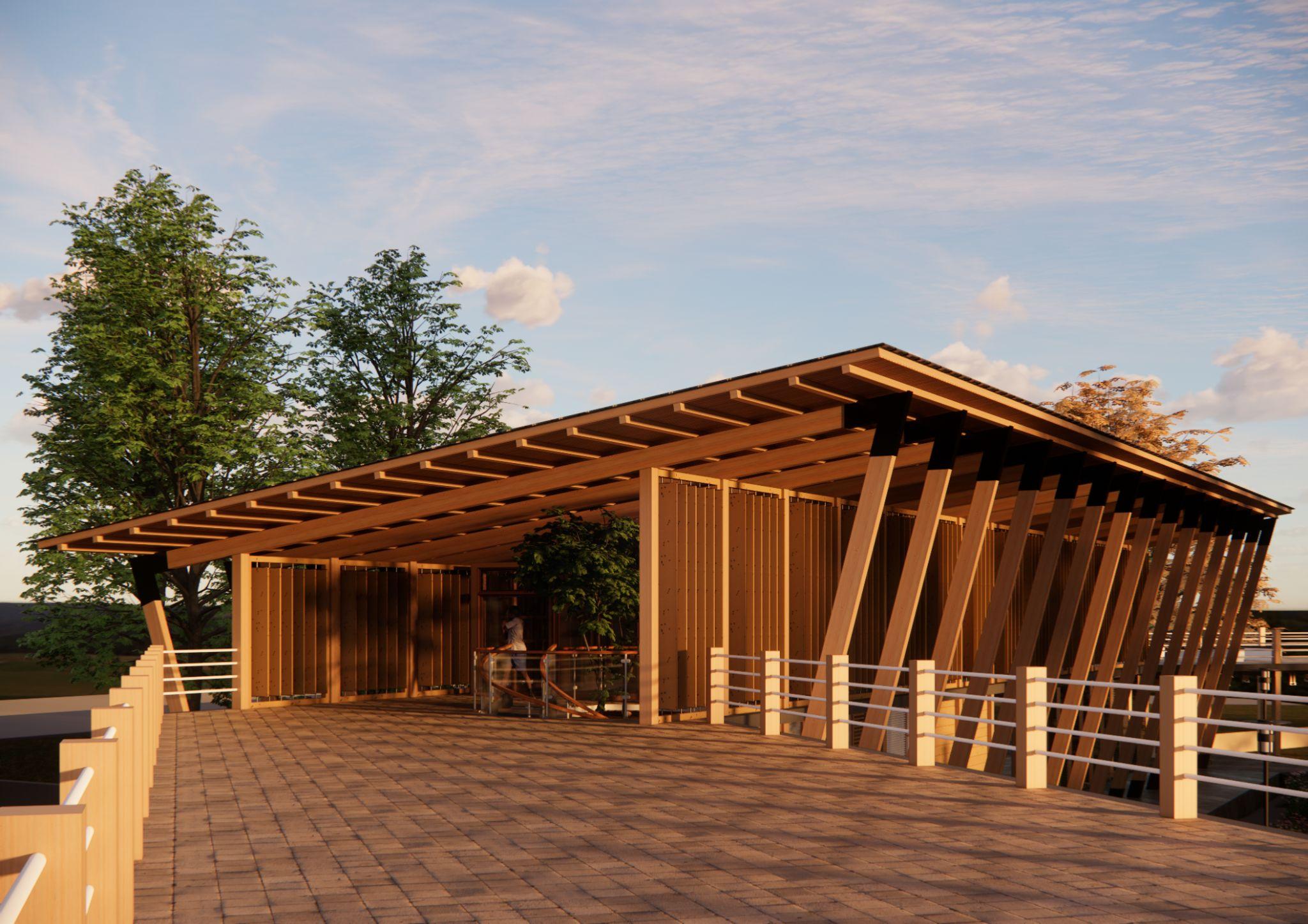

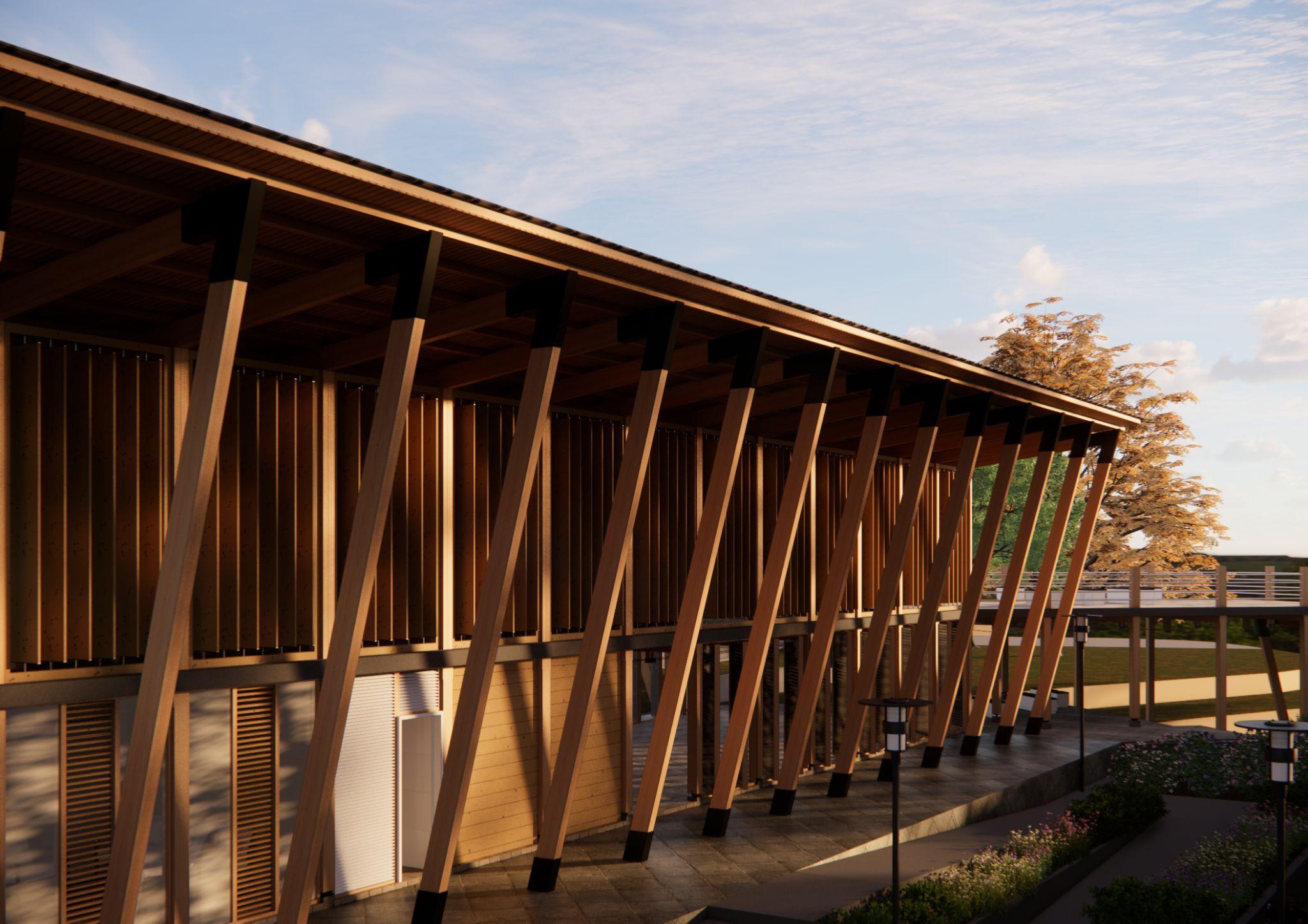

El pórtico se compone de una cercha que va desde el suelo hasta la cubierta funcionando a su vez como soporte para el cerramiento y paraelentrepiso.
ESCALA:1:500 CORTETRANSVERSALA-A
ESCALA:1:5002CORTETRANSVERSALB-B
ESCALA:1:500 CORTELONGITUDINALC-C
ESCALA:1:5001
ESCALA:1:5002CORTETRANSVERSALB-B
ESCALA:1:5002CORTELONGITUDINALC-C
