Kapitel 7 — Projekte
Energie Biobrennstoff Klärschlamm
Blockheizkraftwerk (BHKW) Fernwärme und Strom brennbarer Abfall
Biotreibstoff
Papier-, Glas-, Dosenmüll etc.
Recycling
Abfall
Biogas
Gebäude
neues Verpackungsmaterial
Erde
spezielle Entsorgung
Hammarby Heizwerk
Fernwärme, -kälte
umweltfreundl. Stromproduktion
organischer Abfall
Kompostier anlage
Felder
Sonnen-, Windenergie, Wasserkraftwerk
Trinkwasser Sondermüll, Elektroschrott Trinkwasser aufbereitungsanlage
öffentliche Busse und Pkws
Niederschlag Gebäude
Niederschlag versiegelte Flächen
Abwasser
aufbereitetes Abwasser
aufbereitetes Abwasser
Meer Meer
Biogas Klärwerk
Kanal
Hammarby See Sedimentierung
Wasser

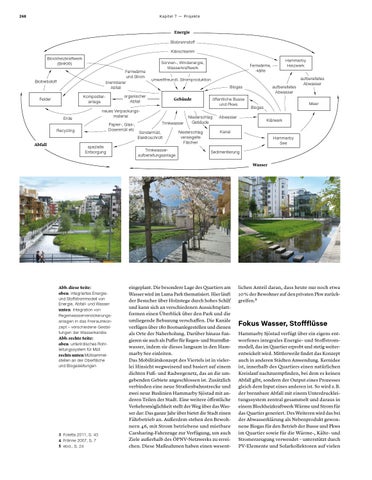

Abb. diese Seite: oben integriertes Energieund Stoffstrommodell von Energie, Abfall- und Wasser unten Integration von Regenwasserversickerungsanlagen in das Freiraumkonzept – verschiedene Gestaltungen der Wasserkanäle Abb. rechte Seite: oben unterirdisches Rohr leitungssystem für Müll rechts unten Müllsammelstellen an der Oberfläche und Biogasleitungen
3 Foletta 2011, S. 43 4 Fränne 2007, S. 7 5 ebd., S. 24
eingeplant. Die besondere Lage des Quartiers am Wasser wird im Luma Park thematisiert. Hier läuft der Besucher über Holzstege durch hohes Schilf und kann sich an verschiedenen Aussichtsplattformen einen Überblick über den Park und die umliegende Bebauung verschaffen. Die Kanäle verfügen über 180 Bootsanlegestellen und dienen als Orte der Naherholung. Darüber hinaus fungieren sie auch als Puffer für Regen- und Sturmflut wasser, indem sie dieses langsam in den Hammarby See einleiten. Das Mobilitätskonzept des Viertels ist in vielerlei Hinsicht wegweisend und basiert auf einem dichten Fuß- und Radwegenetz, das an die um gebenden Gebiete angeschlossen ist. Zusätzlich verbinden eine neue Straßenbahnstrecke und zwei neue Buslinien Hammarby Sjöstad mit an deren Teilen der Stadt. Eine weitere öffentliche Verkehrsmöglichkeit stellt der Weg über das Wasser dar: Das ganze Jahr über bietet die Stadt einen Fährbetrieb an. Außerdem stehen den Bewohnern 46, mit Strom betriebene und mietbare Carsharing-Fahrzeuge zur Verfügung, um auch Ziele außerhalb des ÖPNV-Netzwerks zu erreichen. Diese Maßnahmen haben einen wesent
lichen Anteil daran, dass heute nur noch etwa 20 % der Bewohner auf den privaten Pkw zurückgreifen.3
Fokus Wasser, Stoffflüsse Hammarby Sjöstad verfügt über ein eigens entworfenes integrales Energie- und Stoffstrom modell, das im Quartier erprobt und stetig weiter entwickelt wird. Mittlerweile findet das Konzept auch in anderen Städten Anwendung. Kernidee ist, innerhalb des Quartiers einen natürlichen Kreislauf nachzuempfinden, bei dem es keinen Abfall gibt, sondern der Output eines Prozesses gleich dem Input eines anderen ist. So wird z. B. der brennbare Abfall mit einem Unterdruckleitungssystem zentral gesammelt und daraus in einem Blockheizkraftwerk Wärme und Strom für das Quartier generiert. Des Weiteren wird das bei der Abwasserklärung als Nebenprodukt gewonnene Biogas für den Betrieb der Busse und Pkws im Quartier sowie für die Wärme-, Kälte- und Stromerzeugung verwendet – unterstützt durch PV-Elemente und Solarkollektoren auf vielen
