Chassis prefix: ZD4RP012, ZD4RP013, ZD4RP014, ZD4RP015, ZD4RP016, ZD4RP017, ZD4RP018, ZD4RP019, ZD4RPC02, ZD4RPC03, ZD4RPU02, ZD4RPU03 Engine prefix:
RSV 2 1000 3963 - RSV 1000 2003
Group Code Description Service
Pos.

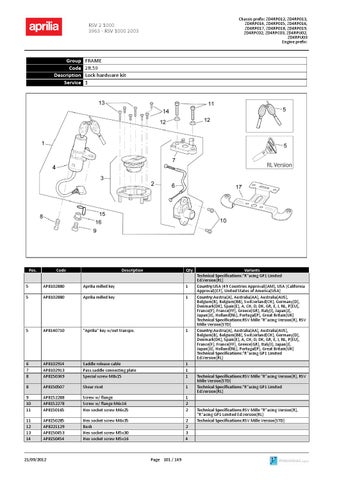

FRAME 28.59 Lock hardware kit 1
Code
Description
Qty
5
AP8102880
Aprilia milled key
1
5
AP8102880
Aprilia milled key
1
5
AP8140710
"Aprilia" key w/out transpo.
1
6 7 8
AP8102914 AP8102913 AP8150349
Saddle release cable Pass.saddle connecting plate Special screw M8x15
1 1 1
8
AP8150507
Shear rivet
1
9 10 11
AP8152288 AP8152278 AP8150165
Screw w/ flange Screw w/ flange M6x16 Hex socket screw M6x25
1 2 2
11 12 13 14
AP8150285 AP8221129 AP8150453 AP8150454
Hex socket screw M6x35 Bush Hex socket screw M5x30 Hex socket screw M5x16
2 2 3 4
21/09/2012
Page 101 / 149
Variants Technical Specifications:"R"acing GP1 Limited Ed.Version[RL] Country:USA (49 Countries Approval)[AM], USA (California Approval)[CF], United States of America[USA] Country:Austria[A], Australia[AA], Australia[AUS], Belgium[B], Belgium[BB], Switzerland[CH], Germany[D], Denmark[DK], Spain[E], A, CH, D, DK, GR, E, I, NL, P[EU], France[F], France[FF], Greece[GR], Italy[I], Japan[J], Japan[JJ], Holland[NL], Portugal[P], Great Britain[UK] Technical Specifications:RSV Mille "R"acing Version[R], RSV Mille Version[STD] Country:Austria[A], Australia[AA], Australia[AUS], Belgium[B], Belgium[BB], Switzerland[CH], Germany[D], Denmark[DK], Spain[E], A, CH, D, DK, GR, E, I, NL, P[EU], France[F], France[FF], Greece[GR], Italy[I], Japan[J], Japan[JJ], Holland[NL], Portugal[P], Great Britain[UK] Technical Specifications:"R"acing GP1 Limited Ed.Version[RL]
Technical Specifications:RSV Mille "R"acing Version[R], RSV Mille Version[STD] Technical Specifications:"R"acing GP1 Limited Ed.Version[RL]
Technical Specifications:RSV Mille "R"acing Version[R], "R"acing GP1 Limited Ed.Version[RL] Technical Specifications:RSV Mille Version[STD]
