Elektromechanische Lösungen für ATEX Umgebung Antriebskombinationen

1) absolute Grenzwerte Berücksichtigen Sie das Dokument "ETH ATEX Rahmenbedingungen für den Einsatz" siehe Seite 14

Hinweis:

Beachten Sie bei parallelem Motoranbau an ETH032, ETH050 und ETH080 die maximale radiale Belastung der Motorwelle (siehe entsprechende Angaben in der Betriebsanleitung des EX Motors).

Elektromechanische Lösungen für ATEX Umgebung

ETH - Elektrozylinder für ATEX Umgebung

ETH - Elektrozylinder für ATEX Umgebung

Parker Hannifin hat die erfolgreiche ETH High Force Electro Thrust Cylinder Reihe für den Gebrauch in explosiven Atmosphären (ATEX Umgebungen) erweitert. Der neue ETH ATEX bietet alle Vorteile der beliebten ETH Elektrozylinderreihe und bietet nun auch in explosiven Atmosphären präzises Bewegen, Positionieren, Einstellen und Betätigen.

Die neue ETH ATEX Palette besitzt die ATEX Zertifizierung für Gerätegruppe II Kategorie 2 in explosionsgefährdeten Gasatmosphären. Zusammen mit den (ebenfalls ATEX-zertifizierten)

Servomotoren der Baureihe EX, bietet Parker Hannifin nun ein komplettes Antriebspaket für solche Anwendungen.

Zielmarkt / Applikationen

Eine ATEX-Umgebung enthält ein Gemisch aus Luft und brennbaren Substanzen wie Gase, Dämpfe oder Flüssigkeiten, unter atmosphärischen Bedingungen, die potentiell explosiv sind. ATEX-zertifizierte Geräte sind essentiell für den Gebrauch unter diesen Bedingungen.

Typische Anwendungen:

• Öl & Gasindustrie

• Chemie- und Pharmazeutische Industrie

• Lebensmittelindustrie (Brennereien)

• Druck- & Kunststoffindustrie

• Energie (Erzeugung von Biogas, Gasturbinen)

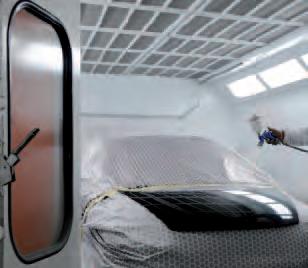

• Automobilindustrie (Lackierung)

• Müllaufbereitungsanlagen

Vorgehen beim Projektieren eines ATEX Zylinders

• Projektieren Sie einen ETH Elektrozylinder mit Hilfe des ETH Katalogs [190-550017].

• Prüfen Sie anhand des Dokuments "ETH ATEX Rahmendingungen für den Einsatz" [190-550006] ob der gewählte ETH Elektrozylinder in Ihrer Applikation sämtliche ATEX-Anforderungen erfüllt.

• Falls die Bedingungen nicht erfüllt werden, wählen Sie einen größeren Elektrozylinder aus oder prüfen Sie ob die Applikationsdaten verändert werden können (z.B. veränderte Zykluszeiten).

• Möglich ist auch die applikationsspezifische Freigabe durch Messung der Eigenerwärmung mit Ihren Applikationsdaten bei uns im Haus; (siehe "ETH ATEX Rahmenbedingungen für den Einsatz" [190-550006]).

deutsch(190-550006)pdf englisch(192-550006)pdf

"ETH Katalog" deutsch(190-550017)pdf englisch(192-550017)pdf französisch(193-550017)pdf italienisch(197-550017)pdf www.parker.com/eme/eth

"EX Serie Katalog" deutsch(190-550003)pdf englisch(192-550003)pdf deutsch(190-063001)pdf englisch(192-063001)pdf französisch(193-063001)pdf italienisch(197-063001)pdf www.parker.com/eme/ex
