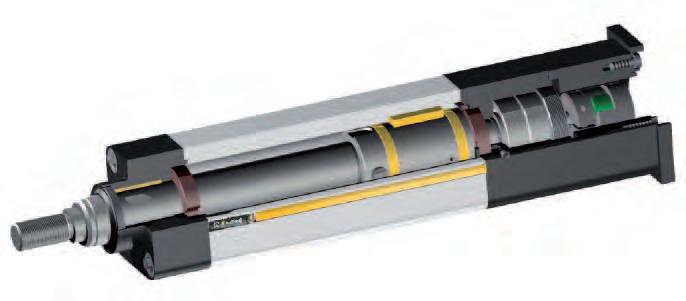

Elektromechanische Lösungen für ATEX Umgebung Produktaufbau

Produktaufbau

Vorderes Spindelführungslager

Das vordere Spindelende wird in einem wartungsfreien KunststoffGleitlager gelagert. Es dämpft Vibrationen und verbessert die Rundlaufeigenschaften. Dadurch erhöhen sich die Genauigkeit, die Dynamik und die Lebensdauer der Spindel.

Kugelgewindespindel

Als Vorschubeinheit kommt ein qualitativ hochwertiger Kugelgewindetrieb der Genauigkeitsklasse 7 nach ISO 3408 zum Einsatz. Die Kugeln zwischen Spindel und Mutter sorgen für einen geringen Reibungswiderstand. Dies ermöglicht einen besonders ruhigen Lauf über den gesamten Geschwindigkeitsbereich, eine hohe Lebensdauer und einen guten Wirkungsgrad.

Verdrehsicherung

Die integrierte Verdrehsicherung besteht aus einem hochwertigen wartungsfreien Kunststoffgleiter, die über hervorragende Gleiteigenschaften verfügt.

Gehäuse/Außenkontur

Keine harten Übergänge in der Außenkontur, dadurch wird eine Reinigung vereinfacht und die Verletzungsgefahr beim Handling des Zylinders minimiert.

Hinteres Spindelstützlager

Das antriebsseitige Spindellager besteht aus vorgespannten Schrägkugellagern und nimmt hohe Axial- als auch Radialkräfte auf.

Zentrale Nachschmierung

Über den integrierten Schmiernippel kann, über das hintere Endlager, komfortabel nachgeschmiert werden.

Kolbenstangengleitlager

Das lange Kolbenstangenlager nimmt Seitenkräfte auf. Ein Abstreifer schützt den Zylinder vor dem Eindringen von Partikeln bei normalem Schmutzanfall. Bei feinen Stäuben, erhöhtem Schmutzanfall sowie Schlämmen und Flüssigkeiten sind besondere Dichtungsmaßnahmen notwendig, die auf Anfrage angeboten werden können.

Initiatoren

Initiatoren direkt im Profil versenkbar, daher treten keine Störkanten auf. Die Initiatorleitung wird einfach unter der goldenen Abdeckung versenkt (passende Initiatoren sind als Zubehör erhältlich).

Dauermagnet

Alle Elektrozylinder sind standardmäßig mit mehreren in der Spindelmutter integrierten Dauermagneten ausgestattet. Die Dauermagnete betätigen die Initiatoren, die in den Längsnuten des Zylinderkörpers montiert werden können.

Zahnriemenübersetzung

Das schlupf- und wartungsfreie Zahnriemen-Vorgelege für parallel angetriebene Zylinder (Motor sitzt parallel zum Zylinder) hat bei einem hohen Wirkungsgrad eine Übersetzung von 1:1.

Riemenspannvorrichtung

Die ausgeklügelte Riemenspannvorrichtung bei parallel angebautem Motor ermöglicht eine präzise und reproduzierbare Einstellung.
