Static Control Filterelemente 1405-fdhb500-DE

Static Control

Filterelemente

Filtrationstechnologie zur Verbesserung der Systemsicherheit und Lebensdauer des Fluids

Ein Hydrauliksystem - frei von statischer Aufladung - ist nahezu ausgeschlossen.

Nicht nur der Hydraulikfilter, sondern das Gesamtpaket bestehend aus Systemkomponenten, Leitungsaufbau, Öltype sowie Umgebungsbedingungen wirken sich negativ auf den elektrostatischen Prozess in Hydrauliksystemen aus, welcher zu Systemoder Komponentenschäden führen kann.

Der Einsatz von Parker Static Control Filterelementen ist ein effektives Verfahren zur Senkung von negativen Auswirkungen statischer Elektrizität. Zur vollständigen Beseitigung von elektrostatischer Aufladung muss das komplette Hydrauliksystem sowie die Einsatzund Umgebungsbedingungen des Systems berücksichtigt und ausgewertet werden. Gerne bieten wir Ihnen unsere Unterstützung bei der Analyse des verwendeten Systemöls, bei der Bewertung des Verschleißes der Systembauteile und zur Zustandsermittlung des Filterelements an.

Vorteile der Parker Static Control

Filterelemente:

• Das Parker Static Control Filterelement senkt das Risiko der Öllackbildung (Varnish).

• Die Lebensdauer des verwendeten Fluids wird positiv beeinflusst.

• Der Einsatz von Parker Static Control Filterelementen hat keinen negativen Einfluß auf den Differenzdruck und führt zu keinem Verlust der Filtereffizienz bzw. Schmutzaufnahmekapazität.

• Es sind keine modifikationen von Systembauteilen notwendig.

• Praktische Lösung für Systemkonstrukteure und Instandhalter.

• Umfangreiches Angebot an Static Control Elementen, optional zu Standardtypen.

Elektrostatische Aufladung des Öls

senkt Öl- und Systemstandzeiten.

Parker stellt neue Lösungen zur Reduzierung der negativen Auswirkungen von elektrostatischer Aufladung zur Verfügung, welche zum Patent angemeldet sind.

Hydraulikfluide können empfindlich auf elektrostatische Aufladung reagieren, wenn diese durch das System gepumpt oder durch die fasrige Synthetikstruktur von Filterelementen geleitet wird. Bei einer möglichen Entladung kann sich dieser Vorgang negativ auf das System oder einzelne Komponenten auswirken. Die elektrostatische Aufladung kann zu einer plötzlichen Entladung (Funken im Öl) führen, die vereinzelt winzige heiße Stellen im Öl verursacht. Wie bei einem Blitzschlag findet die Entladung innerhalb von Millisekunden statt. Diese Entladung sorgt für einen punktuellen Anstieg der Öltemperatur. Dieser Temperaturanstieg verursacht Schäden in der Molekularstruktur des Öls, welche sich wiederum negativ auf die Leistung auswirkt. Der Prozess der elektrostatischen Entladung kann möglicherweise zur Verrußung des Öls oder zur Öllackbildung (Varnish) beitragen.

Beispiel: Funken brennen Löcher in das Filtermedium

Elektrostatische Aufladung kann überall im Hydrauliksystem entstehen. Ein leitfähiges Fluid reduziert das Risiko einer Ansammlung von elektrostatischer Ladung. Bei an Masse angeschlossenen Komponenten lässt sich eine gleichmäßige elektrische Strömung messen.

Einfluss der Ölgruppen

Unterschiedliche Öltypen und deren jeweilige Zusammensetzungen können die Bildung von elektrostatischer Aufladung beeinflussen.

Öle der Gruppe I enthalten normalerweise eine Mischung verschiedener Kohlenwasserstoffketten mit begrenzter oder ohne Gleichmäßigkeit. Diese Fluide kommen bevorzugt in Standardanwendungen zum Einsatz.

Öle der Gruppen II und III werden allgemein in anspruchsvolleren Einsatzbereichen verwendet.

Der geringere Zinkanteil kann sich negativ auf die Fluid-Leitfähigkeit auswirken. Öle der Gruppe III werden normalerweise mit Additiven vermischt und als synthetische oder halbsynthetische Öle eingestuft. Ölhersteller können Additive zur Verbesserung der FluidLeitfähigkeit einbringen.

Öle der Gruppe IV werden häufig in der Automobilbranche und Industrie verwendet, wobei chemisch veränderte Basissorten wie Polyalphaolefine (PAO) zum Einsatz kommen.

Wenn die Leitfähigkeit des Fluids zu gering ist, kann die elektrostatische Aufladung Werte erreichen, die möglicherweise zu einer plötzlichen Entladung führen (vergleichbar mit einem Ballon, der auch nur eine begrenzte Menge Luft aufnehmen kann). Elektrostatische Energie entlädt sich in Form von Blitzen (Funken im Öl).

Eine Filtration ohne elektrostatische Aufladung ist kaum vorstellbar.

Elektrostatische Aufladung tritt überall im Hydrauliksystem auf. Ein Filter kann, ebenso wie andere Systembauteile (z. B. Pumpen, Ventile, Schläuche, Rohre) elektrostatische Aufladung verursachen.

Folgende Parameter beeinflussen den Vorgang von elektrostatischer Aufladung:

• Öltyp

• Öltemperatur

• Luftgehalt des Öls

• Ruhezeiten des Öls im Hydrauliktank

• Strömunggeschwindigkeit des Fluids im Hydrauliksystem

• Elektrostatische Energie verursacht von beweglichen Komponenten/Drehzahl

• Leitfähigkeit und Erdung von Schläuchen und Rohrleitungen

• Wetterbedingungen (nicht mathematisch definiert)

Da die Entladung häufig direkt auf der Auslaufseite des Elements auftritt, können die entstehenden Funken Löcher in das Filtermedium brennen. Dieser Vorgang wirkt sich unmittelbar negativ auf die Filterleistung aus.

Öle der Gruppe V umfassen Ester und Polyolester, die nicht als Basisöle, sondern als Zusätze für andere Öle verwendet werden. Dadurch wird die Leitfähigkeit der zu dieser Gruppe gehörenden Öle beeinflusst.

Tabelle I: Typische Elementeigenschaften pro Ölgruppe

Gruppe IIIIIIIV V

ElementP +/- 0,05% <0,05%+/- 0,02%Nicht im Lieferumfang enthaltenNicht im Lieferumfang enthalten

ElementZn+/- 0,08% <0,03% <0,03% Nicht im Lieferumfang enthaltenNicht im Lieferumfang enthalten

ElementS >0,03% <0,03% <0,03% Nicht im Lieferumfang enthaltenNicht im Lieferumfang enthalten Viskositätsindex VI80-12080-120 >120 Nicht im Lieferumfang enthaltenNicht im Lieferumfang enthalten Sättigung% <90% >90% >90% Nicht im Lieferumfang enthaltenNicht im Lieferumfang enthalten Hinweis: Alle Werte dienen lediglich der Information.

Parker Hannifin Hydraulic Filter Division

Fluid mit verringerter Leitfähigkeit

Fluid mit guter Leitfähigkeit

Bauteile mit Reibung im Fluid Strömung

Entladung

Untersuchungen legen nahe, dass Öllack aufgrund der thermischen Zersetzung und Oxidation des Hydrauliköls entsteht. Der Entladungsprozess im Öl kann zu einer thermischen Verschlechterung des Öls führen. Zusätzlich kann der Entladungsvorgang Vertiefungen in Bauteiloberflächen verursachen.

Öllack kann zu Systembeschädigungen und reduzierter Systemproduktivität führen

• Öllack auf Flächen blockiert den Durchfluss in Bauteilen wie Wärmetauschern.

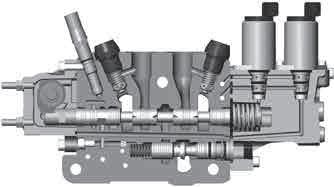

• Verklebungen an (Servo-)Ventilen

• Langsamere Reaktion von Systemkomponenten mit beweglichen Teilen

•

LABORTESTERGEBNISSE

Parker Static Control Filtermedium

Anti-Statik Medien Wettbewerb

Standardmedien

GEMESSENE ENTLADUNGSSPANNUNG

Testparameter der obigen Ergebnisse

Fluid-Typ: SO 46 Ashless Hydraulic Oil

Fluid-Leitfähigkeit: < 100 pS/m

Testtemperatur: 40 °C

Filtertyp: T-Typ in der Leitung unter Druck

Medienfließdichte: 320 l/min/m2

Öllack kann Leitwege blockieren oder in Ventilen für einen Klebeeffekt sorgen.

Öllack bildet sich auf metallischen Oberflächen und sorgt letztlich insgesamt für eine Senkung der Produktivität.

Parker Hannifin Hydraulic Filter Division Europe

Varnish

Parker Filter mit Static Control Filterelementen

Serie TTF

Tankanbau-Rücklauffilter,max. 500 l/min - 10 bar

• Filterkopf aus Aluminium

• Filtration von innen nach außen

• Ausführung mit ATEX-Zulassung lieferbar

• Mehrere Ausgänge (auf Wunsch)

Serie STF

Tankanbau-Rücklauffilter, max. 500 l/min - 10 bar

• Stahlfilterglocke

• Filtration von innen nach außen

• Ausführung mit ATEX-Zulassung lieferbar

• Mehrere Ausgänge (auf Wunsch)

Serie BGT

Tankanbau-Rücklauffilter, max. 2400 l/min - 10 bar

• Filtergehäuse aus Aluminium

• Filtration von innen nach außen

• Ausführung mit ATEX-Zulassung lieferbar

• Mehrere Ausgänge (auf Wunsch)

Bestelldaten

Serie

• Filterkopf aus Aluminium

• Filtration von innen nach außen

• Ausführung mit ATEX-Zulassung lieferbar

• Mehrere Ausgänge (auf Wunsch)

EPF iprotect® (Ökologischer Druckfilter)

Hochdruck-Leitungsfilter, max. 700 l/min - 450 bar

• Filterglocke Stahl

• Patentiertes Filterelement, 50% Reduzierung von umweltbelastendem Abfall

• Geringere Gesamtoberfläche

• Ausführung mit ATEX-Zulassung lieferbar

Andere Filtertypen auf Anfrage lieferbar.

EPF iprotect
