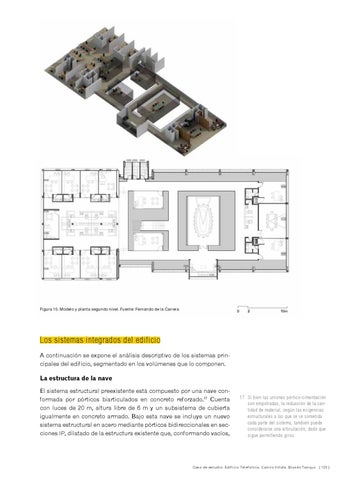

Figura 10. Modelo y planta segundo nivel. Fuente: Fernando de la Carrera
Los sistemas integrados del edificio A continuación se expone el análisis descriptivo de los sistemas principales del edificio, segmentado en los volúmenes que lo componen.
La estructura de la nave El sistema estructural preexistente está compuesto por una nave conformada por pórticos biarticulados en concreto reforzado.17 Cuenta con luces de 20 m, altura libre de 6 m y un subsistema de cubierta igualmente en concreto armado. Bajo esta nave se incluye un nuevo sistema estructural en acero mediante pórticos bidireccionales en secciones IP, dilatado de la estructura existente que, conformando vacíos,
17 Si bien las uniones pórtico-cimentación son empotradas, la reducción de la cantidad de material, según las exigencias estructurales a las que se ve sometida cada parte del sistema, también puede considerarse una articulación, dado que sigue permitiendo giros.
Caso de estudio: Edificio Telefónica Camilo Villate, Brando Tamayo [ 125 ]
