D&D Technologies Trade Catalog French 2024

ME VOLU

15

Le matériel de portail le plus fiable au monde

www.ddtech.com DDTECH.COM

1

Nouveaux produits

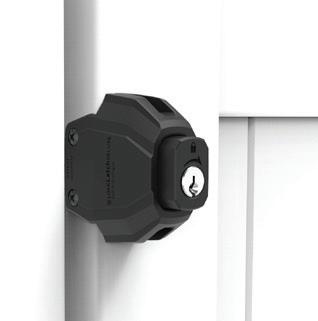

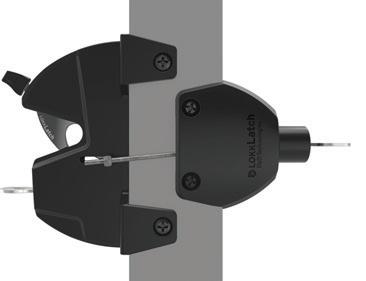

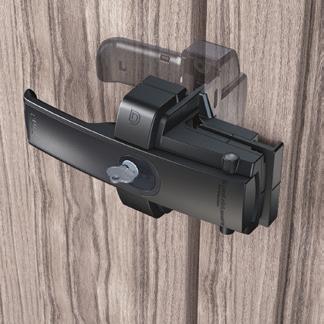

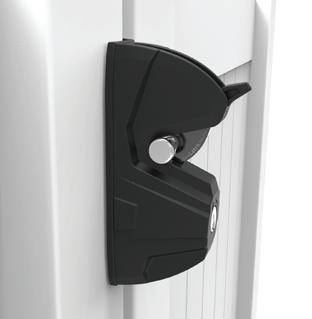

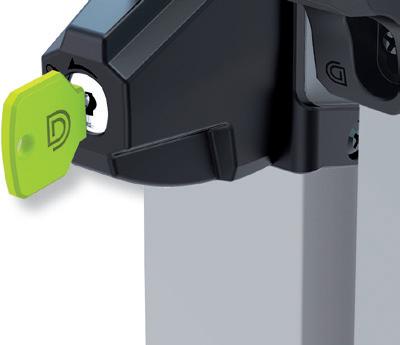

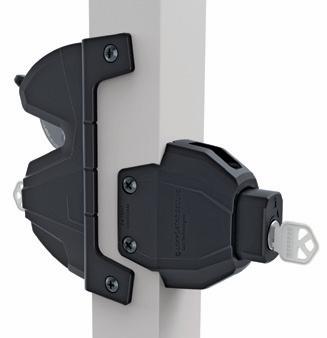

Loquet d’intimité LL3A LokkLatch® REGULAR S3

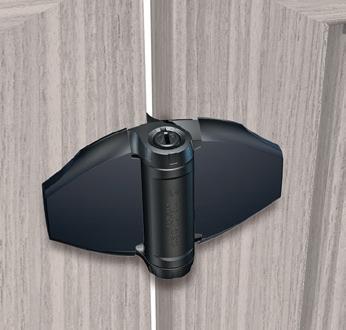

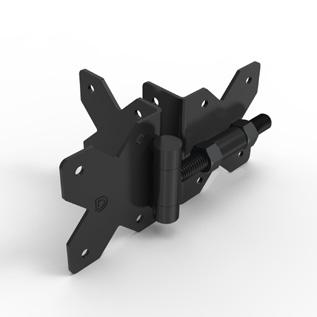

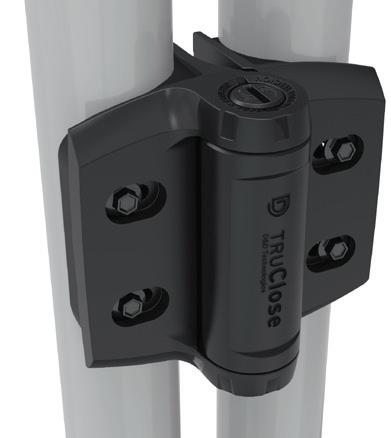

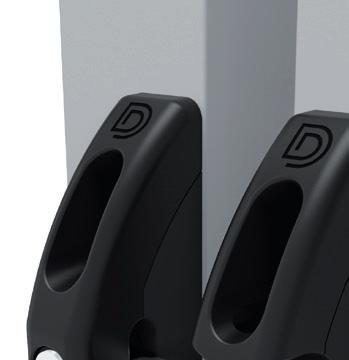

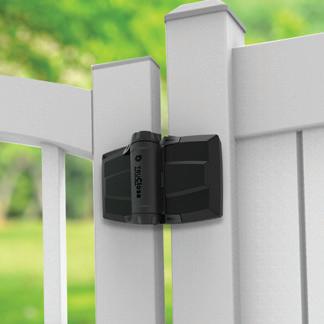

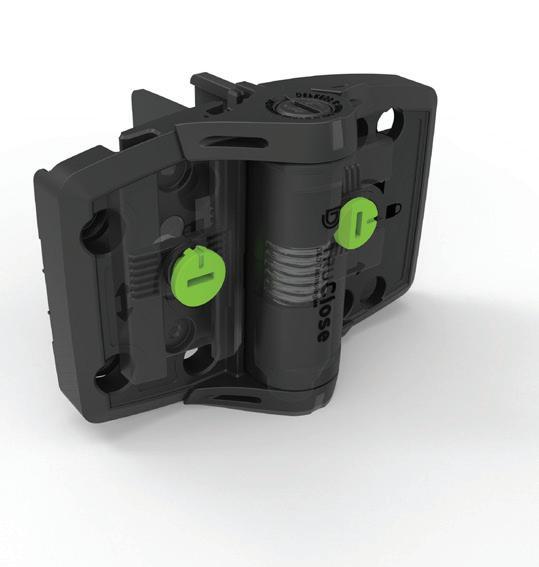

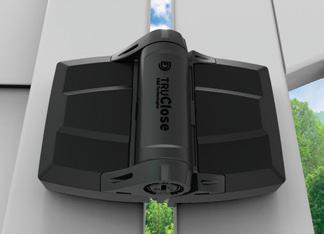

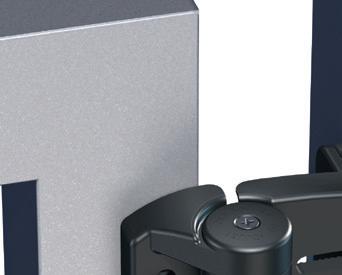

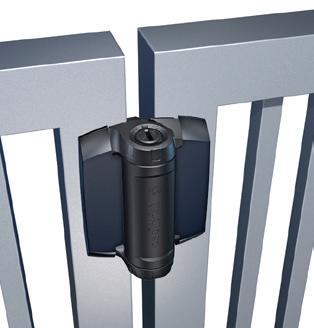

TruClose® MULTIADJUST Heavy Duty TCHDMA1S3BT

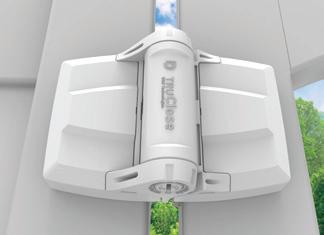

TruClose® MULTIADJUST Heavy Duty TCHDMA1S3WT

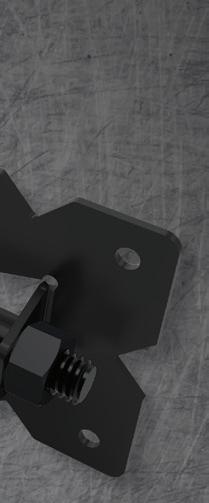

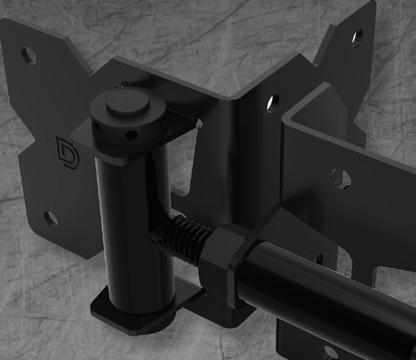

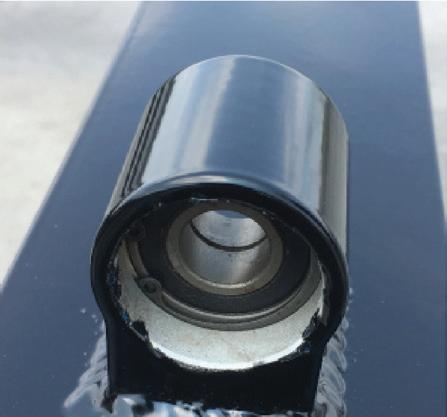

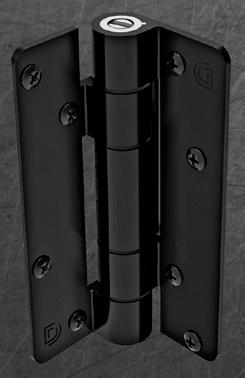

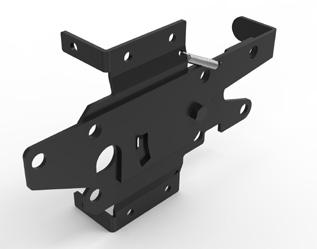

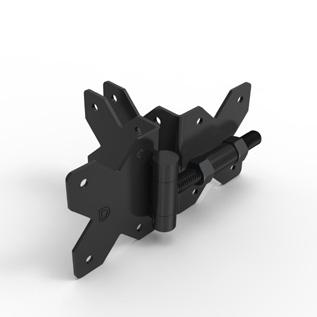

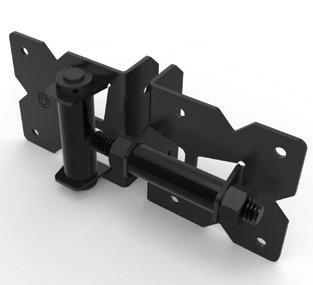

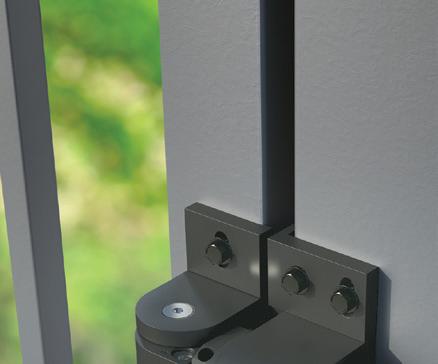

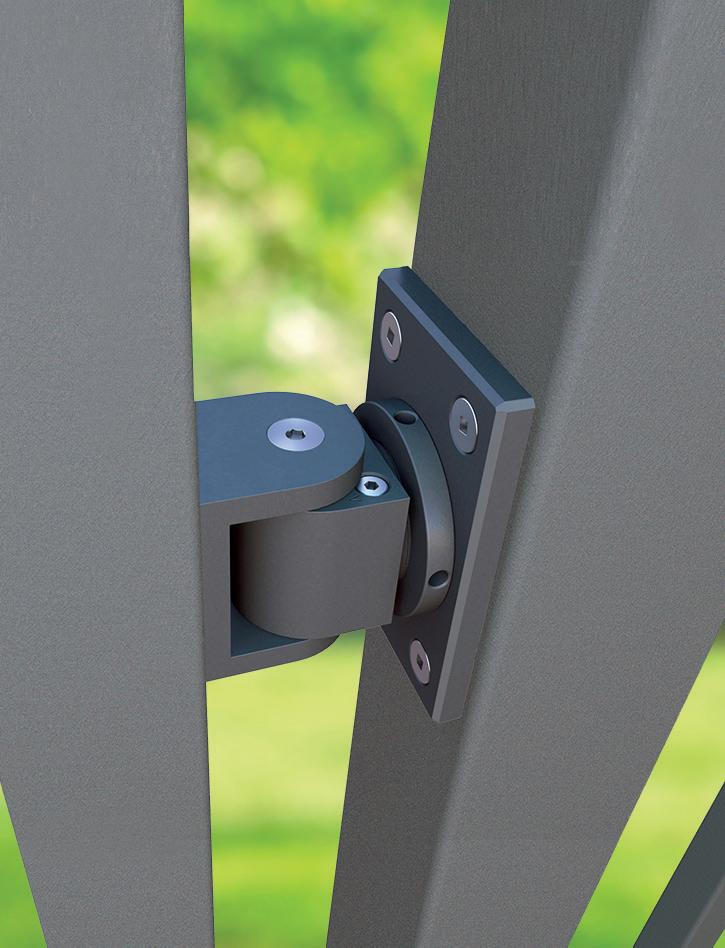

Shut-It® Bolt-on Gamme revêtue de poudre noire

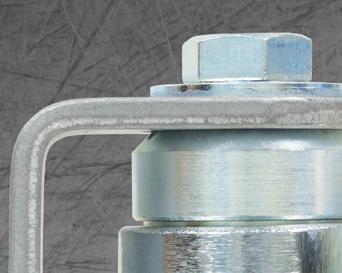

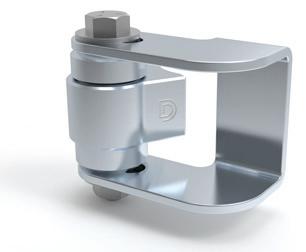

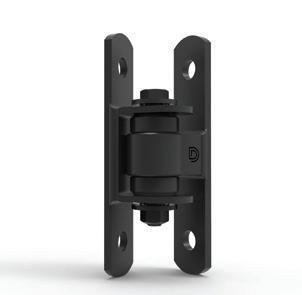

Jeux de charnières à fermeture automatique Shut-It® CI3850, CI3850R, CI3850FM, CI3860, CI3860FM

2

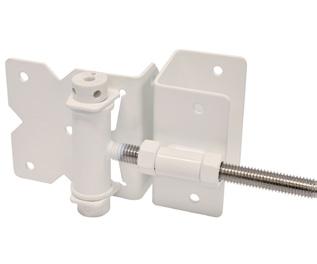

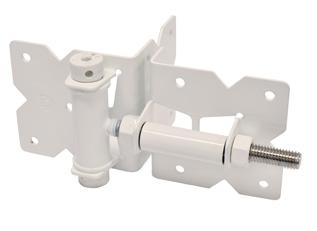

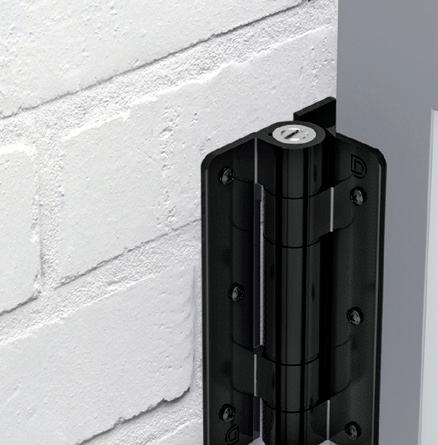

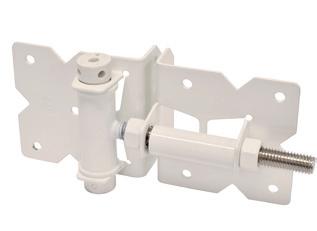

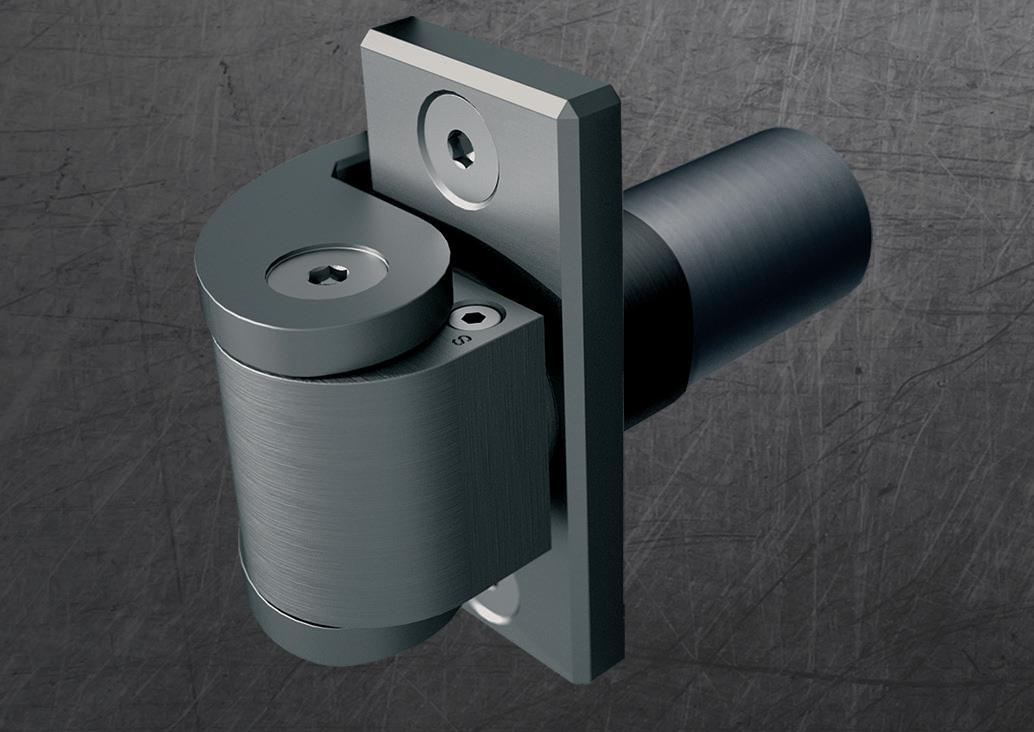

Charnières à fermeture automatique en blanc Stainless Steel™, réglables

Depuis 1989 Fière d’être le fabricant le plus novateur au monde de loquets, de serrures et de charnières de prestige pour les barrières...

L’installation d’une nouvelle barrière est une décision importante, qu’il s’agisse d’une application résidentielle, industrielle, commerciale ou relative à la sécurité des enfants.

Généralement, le coût des loquets et des charnières d’une barrière représente seulement 1 % du coût total de l’installation d’une clôture... mais ces derniers font en sorte que 99 % du reste fonctionne et protège efficacement.

Le fonctionnement, la construction (les matériaux utilisés), la qualité, le poids, la fonctionnalité, l’empreinte et la sécurité ne sont que quelques-unes des variations à considérer avant de prendre une décision éclairée au sujet de la quincaillerie de la barrière.

Depuis plus de trente ans, D&D Technologies développe des systèmes de fermeture de barrière dans lesquels vous pouvez avoir confiance, grâce à une fabrication ultra‑ moderne, des essais de qualité et, surtout, des produits appuyés par une garantie qu’ils fonctionneront toujours de la manière prévue.

D&D Technologies offre maintenantplus de 300 solutions de quincaillerie de barrière haute performance !

DDTECH.COM

PRIX, RÉCOMPENSES, AFFILIATIONS MONDIALES ET CONFORMITÉS

D&D Technologies opère dans le cadre d’un système d’assurance qualité ISO 9001 entièrement accrédité et reconnu au niveau international, qui régit la conception et la fabrication de tous nos produits exclusifs.

AMÉRIQUE DU NORD • U.S. Consumer Product Safety Commission (CPSC) • Membre de l’American Fence Association • Pool and Hot Tub Alliance (PHTA) • International Code Council (ICC) • ASTM International (ASTM) • Co‑fondateur, parrain, National Drowning Prevention Alliance (NDPA)

®

AUSTRALIE-NZ • Australian Made™ – une accréditation qui garantit que les produits portant le logo sont certifiés « authentiquement australiens ».

• Master Locksmiths Association of Australasia Ltd • Standards Australia – Pool Fencing & Safety Gate Compliance • Swimming Pool & Spa Association (SPASA) • « Kids Alive – Do The Five » de Laurie Lawrence, prévention des noyades • WaterSafe Auckland™ • McDonald’s® Restaurant Playlands (Australie) • Architectural Hardware Industry Association (AHIA) • Master Builders’ Association (MBA) EUROPE • Les produits concernés sont conformes à la norme AFNOR NF P90‑306 (relative aux piscines ; testée par LNE EO13331) GARANTIES ET RESPONSABILITÉ Tous les produits exclusifs* de D&D Technologies (« D&D ») sont garantis contre les défauts de matériaux et de fabrication pour l’acheteur d’origine pendant toute la durée de possession du produit.

Si un défaut structurel apparaît, l’acheteur d’origine peut renvoyer l’article, en port payé, accompagné de la preuve d’achat à D&D ou à ses agents internationaux agréés.

D&D ou son agent, à sa discrétion, réparera ou remplacera gracieusement l’article ou la pièce défectueuse.

CETTE GARANTIE NE S’APPLIQUE PAS LORSQUE le produit a été altéré, lorsque des réparations ou des tentatives de réparation ont été effectuées par des personnes non autorisées, lorsque l’article a fait l’objet d’une mauvaise utilisation, d’un abus, d’un accident ou d’un dommage pendant le transport ou lorsque l’installateur n’a pas suivi les instructions données lors de l’installation, de l’utilisation ou de l’entretien du produit.

EN AUCUN CAS LA SOCIÉTÉ NE SAURAIT ÊTRE TENUE RESPONSABLE DES DOMMAGES ACCESSOIRES OU INDIRECTS. Aucune garantie n’est donnée autre que celle énoncée ci-dessus. Aucune autre garantie expresse ou implicite (y compris les garanties légales) ne s’applique, à l’exception des garanties qui ne peuvent être légalement exclues.

Pour connaître l’ensemble des conditions de garantie, veuillez vous référer à la documentation de chaque produit.

Remarque : D&D Technologies se réserve le droit de modifier ou de mettre à jour les produits de ce catalogue sans préavis. * Les conditions de garantie sur les produits non exclusifs proposés par D&D peuvent comporter des conditions et des exigences distinctes. Pour de plus amples informations, reportez-vous à ces produits individuels.

DDTECH.COM

3

Une fière tradition d’innovation

Dave Doyle D&D Technologies voit le jour sous le nom de D&D Aluminum Balustrading, une entreprise de clôtures de piscine et de balustrades de balcon en aluminium et en verre faites sur mesure. Établie à Sydney en Australie, elle a été co-fondée par David Doyle et Neil Dunne. Les lettres D&D proviennent des noms de famille des deux partenaires fondateurs de l’entreprise.

Le loquet MagnLatch est inventé !

David Doyle regarde une émission télévisée sur la science présentant des aimants de « terre rare » qui ne perdent jamais leur force magnétique.

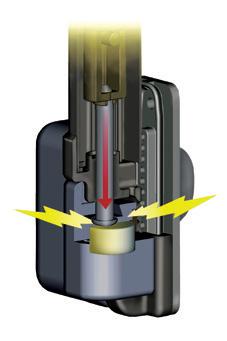

De là, il est inspiré à développer un loquet de barrière magnétique qui ne se bloquera pas, ne coincera pas et ne rouillera pas, et qui s’enclenchera toujours pour se fermer.

1985

1988

Le premier loquet de barrière magnétique fabriqué. Le premier loquet MagnaLatch® à « tirage latéral » fabriqué à la main est conçu pour être utilisé sur toutes les barrières en aluminium de D&D. D&D Technologies est fondée peu après pour fabriquer les loquets de barrière à Sydney.

D&D invente la quincaillerie de barrière de sécurité en polymère. D&D lance l’original loquet MagnaLatch® à « tirage vers le haut » de barrière de sécurité pour enfants et les charnières TruClose® Series 1 en polymère. Ces deux produits ont révolutionné la sécurité des enfants autour des piscines, dans les garderies, les résidences et les commerces. MagnaLatch® remporte la médaille d’argent lors de la convention de Genève pour « Nouveaux produits et innovations ».

MagnaLatch® Series 1 remporte le prestigieux prix de conception australien de Standards Australia.

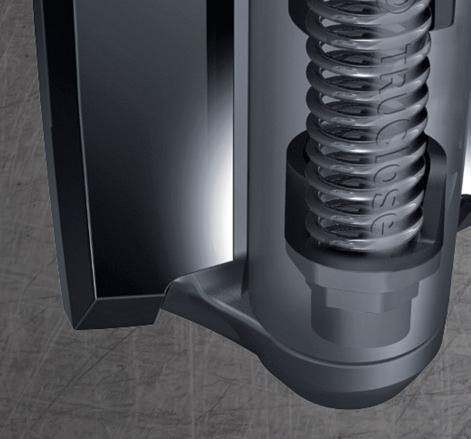

L’originale charnière de barrière de sécurité TruClose® remporte le prix de conception australien de Standards Australia.

Les charnières TruClose® Series 2 Regular, Heavy Duty et MultiAdjust™ voient MagnaLatch® à tirage vers le haut et le jour. ® TruClose TCA1 sont D&D Technologies acceptés dans certains (É.-U.) Inc. est établie magasins BBC et à Los Angeles McEwan Hardware, qui en Californie. deviendront bientôt L’exportation se Bunnings Warehouse. développe vers de L’emballage initial nombreux pays pour comprenait deux marquer le début de produits emballés D&D Technologies sous film rétractable au rang de marque sur des cartes internationale. poreuses.

1989

1990

1991

1992

1995

1996

®

SHUTIt

Lancement de la gamme de dispositifs TruClose Vizage™ de fermeture de reçoit une « Bonne charnière et de note de conception » charnières de barrière de Good Design robustes hydrauliques Australia. Lancement SureClose®. des loquets Lancement du loquet ® MagnaLatch Series 2 de barrière à tirage verrouillables à latéral Stainless Steel « tirage latéral ».

Vizage™.

D&D introduit des pochettes flexibles novatrices de conception durable pour les gammes de quincaillerie vendues au détail. Cela élimine le besoin d’avoir un emballage double coque coûteux et inefficace.

Introduction de la gamme de charnières de barrière de sécurité TruClose® Series 3. Lancement de la serrure de barrière magnétique LokkLatch® MAGNETIC, une autre « première » novatrice sur le marché. Les deux gammes de produits incluent les recouvrements de garniture métallisés en option.

2010

2012

2013

®

4

2011

Introduction de l’élégant MagnaLatch® Series 3 avec le révolutionnaire indicateur verrouillé/ déverrouillé.

Lancement de SureClose® READYFIT. Après seulement six mois sur le marché, il remporte le prix du produit 2014 d’Architectural Record aux États-Unis.

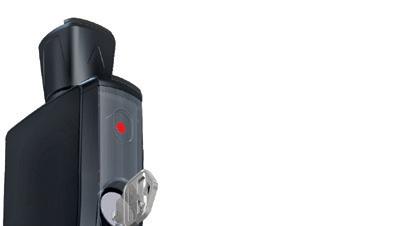

Introduction de l’alarme de loquet de barrière MagnaLatch® ALERT, le premier loquet de barrière de sécurité au monde muni d’alarmes électroniques intégrées.

MagnaLatch® ALERT reçoit le prix Good Design Award™.

Lancement de la gamme de charnières KwikFit™ en aluminium.

2014

2015

DDTECH.COM

D&D acquiert la quincaillerie de barrière Shut-It®, une gamme de quincaillerie de barrière industrielle en métal. Introduction des gammes de produits « BadAss » et « HardCore » au sein de D&D. D&D Technologies remporte le prix national d’exportation australienne de la Master Builders Association Australia.

2016

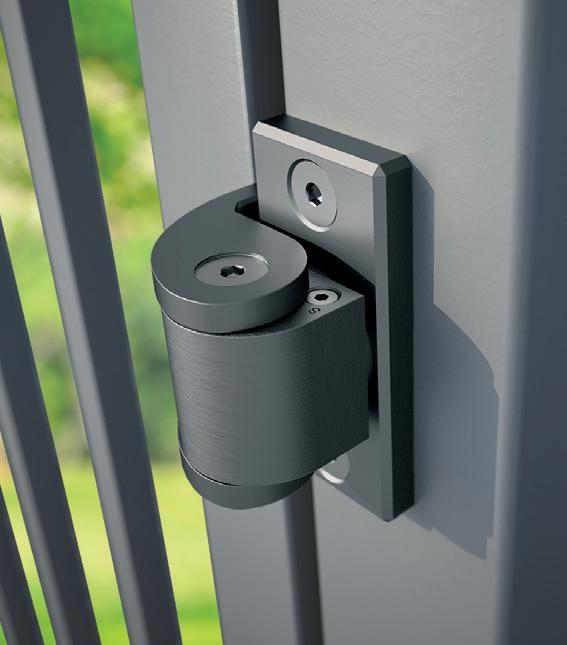

D&D lance la toute nouvelle gamme Stainless Steel, une variété de charnières et de loquets enduits de poudre de qualité marine à 100 % pour le marché des barrières en vinyle. Des modèles réguliers et robustes sont offerts.

2017

Le loquet MagnaLatch® Series 2 à « tirage vers le haut » L’original loquet D&D lance le loquet remporte le ® ® LokkLatch Series 1 MagnaLatch prix « Produit avec un EAK (external Series 2 à « tirage de l’année » de push-button ou vers le haut », une Kidsafe. Le loquet bouton-poussoir nette amélioration MagnaLatch® est externe) et les serrures comparativement à approuvé par la intégrées sont mis Royal Life Saving la conception de la sur le marché, pour Series 1 et le premier Society, Water marquer la première Safety NZ et le loquet de barrière importante évolution programme national de sécurité réglable en matière de loquets horizontalement et de prévention des de barrière par gravité verticalement au noyades Kids Alive de depuis des siècles.

Laurie Lawrence. monde.

Lancement de LokkLatch® PRO, une véritable serrure à entrée de clé accessible des deux côtés et avec des serrures de sécurité à six goupilles.

David Doyle a reçu à titre posthume le très convoité prix Ellis Champion de la SPASA (Swimming Pool & Spa Association).

Le loquet de barrière de sécurité et d’intimité LokkLatch® PRO remporte le prix Australian Design Mark™. D&D devient partenaire fondateur de l’Alliance nationale de prévention des noyades des États-Unis.

1997

2002

2004

1999

2000

Lancement des loquets de barrière par gravité à usage général LokkLatch® DELUXE Series 2 et LokkLatch®.

Demande de brevet présentée pour un loquet LokkLatch® avec mécanisme à fermeture automatique.

Lancement du loquet de barrière à fermeture automatique LokkLatch® PRO.

D&D présente la charnière TruClose® Vizage™ pour les clôtures et les barrières en verre avec poteau rond, avec réglage révolutionnaire de la tension aux deux extrémités de la charnière. La charnière Vizage™ est la première offerte sur le marché qui comprend des recouvrements de garniture métallisés décoratifs en option.

2006

2007

2009

Lancement de KwikFit Series 3.

Une charnière à usage général idéale pour les barrières de poids léger à moyen autour des maisons et des jardins.

Offerte dans des modèles à fermeture automatique ou à pivot ordinaire. Lancement du nouveau site Web de D&D www.ddtech. com compatible avec toutes les plates-formes d’affichage, y compris les téléphones intelligents.

Introduction de SureClose® READYFIT 180º, un dispositif de fermeture de charnière hydraulique qui ferme automatiquement les barrières robustes jusqu’à un angle d’ouverture de 180º.

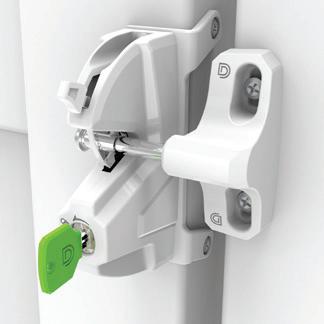

Le loquet de barrière d’intimité LokkLatch® PLUS avec une clé verte caractéristique à D&D s’utilise et se verrouille des deux côtés de la barrière.

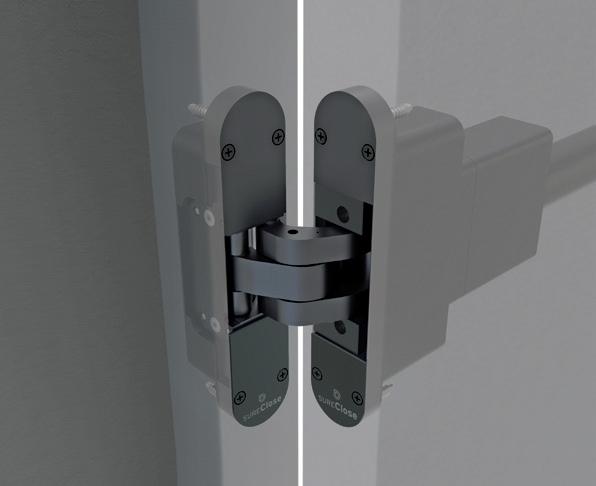

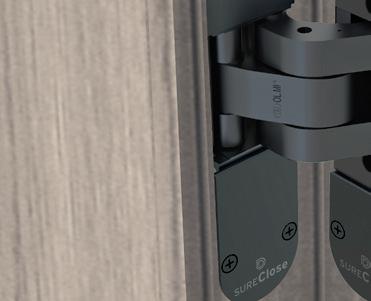

Introduction de SureClose® CONCEALFIT, un dispositif de fermeture de charnière hydraulique dissimulé intégral pour les portes ou les barrières. S’installe aisément dans la porte et le cadre pour une apparence propre, raffinée en plus d’une sécurité accrue grâce à la résistance au cambriolage. Se conforme aux exigences de l’ADA (loi relative aux Américains handicapés) et de la DDA (loi sur la discrimination des personnes handicapées).

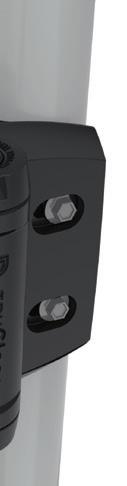

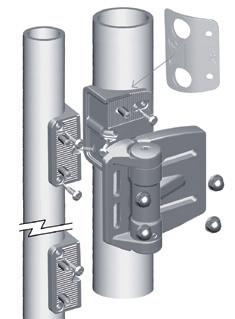

Le nouveau TruClose® HEAVY DUTY Series 3 amélioré pour les poteaux ronds.

Deux modèles sont offerts pour divers diamètres de poteaux.

Mise en marché du LokkLatch® DELUXE Series 3. Conception contemporaine avec support de montage révolutionnaire et tige de raccord.

Le loquet de barrière de sécurité LokkLatch® TruClose S3 est mis sur le marché.

Multi-Adjust S3 est Design contemporain Lancement du lancé sur le marché avec support de montage loquet de barrière et remporte le prix révolutionnaire, tige d’intimité et de australien Good de raccord et gabarit sécurité LokkLatch® Design Award. La de montage pour une DELUXE Series 3. Son charnière hautement installation plus rapide et support de montage réglable est conçue plus facile. révolutionnaire, sa tige pour les barrières MagnaLatch® PanicBar de connexion et lourdes, en vinyle et et ACCESS sont présentés son gabarit de en composite, avec de à la FenceTech ’24. Des montage autorisent grandes ouvertures. aimants permanents une installation plus D&D Technologies innovants éliminent toute rapide et plus facile. développe une résistance mécanique au En novembre 2022, nouvelle gamme verrouillage.

ASSA ABLOY–Opening de sacs de vente Vizage Lockable Solutions Australia au détail 100 % Stainless Steel à tirage (une division de recyclables afin latéral S3 est conçu pour la multinationale d’intégrer les lignes ajouter fonctionnalité et publique suédoise) directrices de l’APCO beauté aux barrières de acquiert D&D en matière d’emballage piscine contemporaines Technologies. en verre. durable pour 2025.

2018

2019

2020

2021

2022

®

DDTECH.COM

2023

2024 5

La quincaillerie de barrière la plus fiable au monde

POURQUOI UNE BARRIÈRE BIEN ENTRETENUE EST FORCÉMENT UNE DÉCISION INTELLIGENTE

1

En général, les loquets et les charnières ne représentent que 1 % du coût total d’une clôture périphérique... mais ils permettent aux 99 % restants de fonctionner efficacement.

2

Les barrières sont la seule partie mobile du système de clôture. Les barrières ont besoin d’une quincaillerie de haute qualité pour fonctionner correctement dans toutes les conditions et sous tous les climats.

3 4 6

Les clôtures et les barrières peuvent se déplacer sous l’effet du tassement du sol, de facteurs environnementaux et de l’utilisation générale et abusive. Les loquets, serrures et charnières doivent être facilement réglables pour garantir un fonctionnement fiable et sûr des barrières à tout moment.

Des barrières qui fonctionnent correctement, qui se ferment et se verrouillent automatiquement et qui sont réglables en permanence (alignement) permettent aux consommateurs d’avoir l’esprit tranquille. Les barrières et leurs accessoires doivent être fiables et sûrs à tout moment.

RÉGLABILITÉ

QUALITÉ

FIABILITÉ

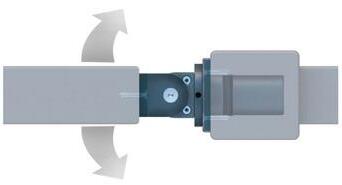

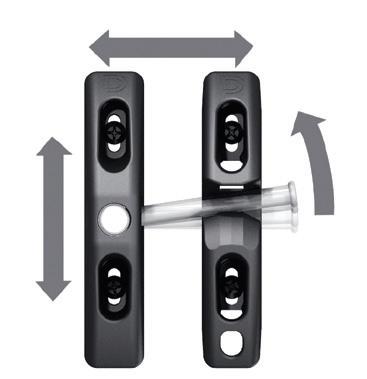

Quincaillerie facile à installer et pouvant être réglée pour un alignement vertical et horizontal, ou pour une tension de fermeture automatique.

Les polymères techniques de résistance industrielle et les composants en acier inoxydable de qualité offrent une fiabilité à toute épreuve pendant toute la durée de vie du produit.

La quincaillerie de barrières D&D est conçue pour fonctionner dans les environnements et les conditions les plus difficiles – gel, chaleur, sel, sable...

GARANTIE

ESSAIS

SÉCURITÉ

La garantie exceptionnelle à vie de D&D (pour la plupart des produits) vous garantit une parfaite tranquillité d’esprit pendant et après l’installation de votre matériel.

Tous nos matériels sont rigoureusement testés pour répondre aux codes/normes internationaux du système de management de la qualité ISO‑9001:2015.

Les innovations primées de D&D offrent la qualité et la résistance requises pour assurer la sécurité des enfants, des maisons et des entreprises.

DDTECH.COM

TABLE DES MATIÈRES 12 ............. LOQUETS MAGNÉTIQUES

L’offre de loquets, de serrures, de charnières et de dispositifs de fermeture de barrière de qualité de D&D Technologies est conçue pour protéger les enfants et les familles en sécurisant les piscines, les résidences, les jardins et les barrières et clôtures périphériques.

L’expérience importe

D&D Technologies a commencé à titre d’entreprise de clôtures il y a plus de trente ans. Nos produits qui ont remporté de nombreux prix sont choisis par les professionnels du domaine des clôtures et les bricoleurs partout au monde.

MagnaLatch® ALERT* MagnaLatch® À TIRAGE VERS LE HAUT* MagnaLatch® À TIRAGE VERTICAL* MagnaLatch® À TIRAGE LATÉRAL* MagnaLatch® VIZAGE®*

19 ............. LOQUETS VERROUILLABLES PullBolt™* LokkLatch® PLUS* LokkLatch® DELUXE* LokkLatch® REGULAR* LokkLatch® ROUND* LokkLatch® PRO.SL* LokkLatch® MAGNETIC* T‑Latch™

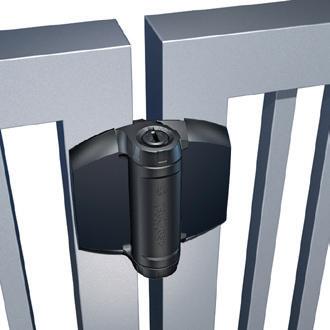

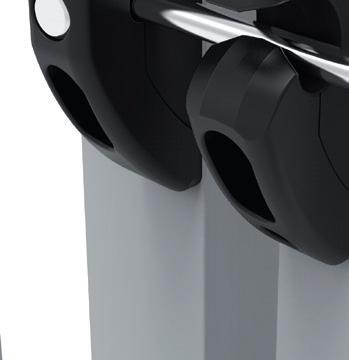

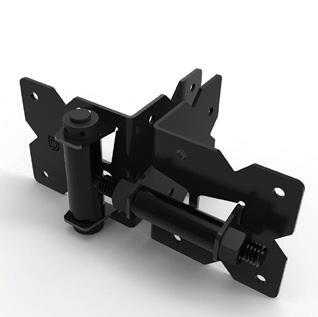

28 ............. CHARNIÈRES À FERMETURE AUTOMATIQUE TruClose® REGULAR TruClose® HEAVY DUTY TruClose® ROUND TruClose® MULTI‑ADJUST TruClose® VIZAGE® DecoMold™

Nos produits sont fièrement fabriqués en Australie

Tous les produits pour barrière en polymère de D&D sont fabriqués dans ses propres établissements à Sydney en Australie. La production est assujettie à une vérification et à la certification d’assurance de la qualité ISO‑9001 pour s’assurer que des normes de qualité rigoureuses et la fiabilité du produit sont respectées sur l’ensemble des produits.

Nous offrons une garantie à vie

D&D offre en toute confiance une garantie à vie sur tous ses produits de quincaillerie de barrière fabriqués par D&D. La garantie de certains composants électroniques se limite à deux ans de la part de notre fournisseur ou fabricant.

40 ............. CHARNIÈRES ÉCONOMIQUES KWIKFIT Charnières KwikFit™ EN ALUMINIUM Charnières KwikFit™ EN POLYMÈRE

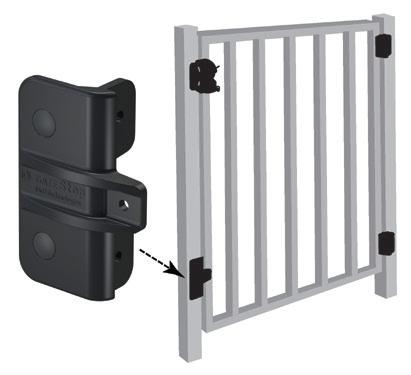

44 ............. ACCESSOIRES POUR BARRIÈRES LokkBolt®* Q‑Bolt™ GateStop™ GateHandle™

47 ............. DISPOSITIFS DE FERMETURE/ CHARNIÈRE HYDRAULIQUES

Nos produits ne rouilleront pas et ne se tacheront pas

D&D a inventé les premiers loquets et charnières en polymère au monde (et les loquets de barrière magnétiques) fabriqués au moyen de composants en polymères techniques et en acier inoxydable de qualité marine. Notre quincaillerie durable en polymère et en acier inoxydable ne rouillera pas, ne se bloquera pas, ne s’affaissera pas et ne se tachera pas.

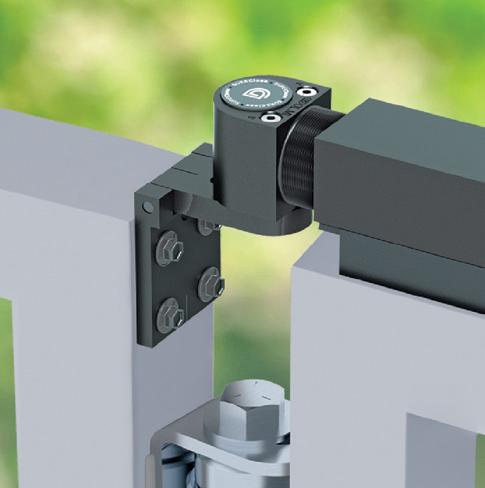

SureClose® READYFIT* SureClose® À MONTAGE AFFLEURÉ/CENTRAL* SureClose® CONCEALFIT* SureClose® EASY*

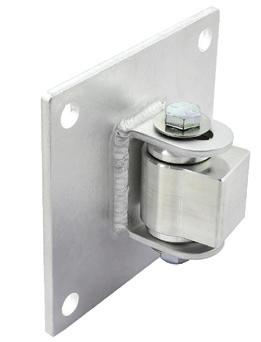

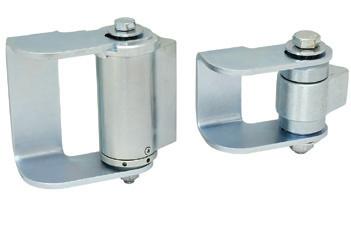

59 ............. CHARNIÈRES INDUSTRIELLES Charnières BadAss™ de Shut-It®

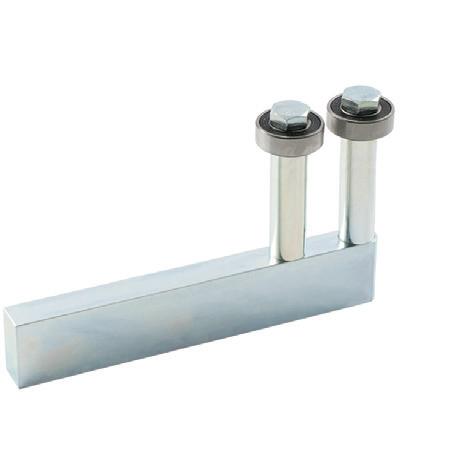

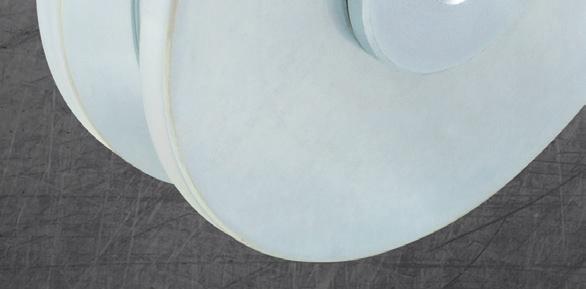

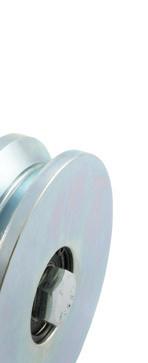

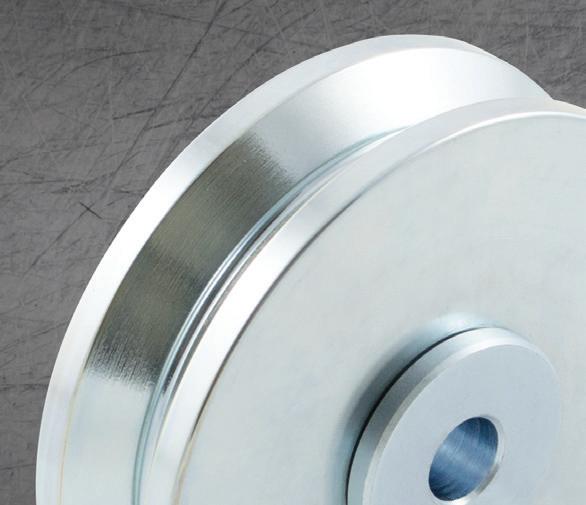

72 ............. ROUES POUR BARRIÈRES

Votre sécurité est notre priorité

Nous raffinons constamment la conception de notre quincaillerie de barrière de prestige pour améliorer la sécurité des enfants autour des piscines, dans les garderies, les écoles, les centres de villégiatures, les hôtels, les résidences et les commerces.

L’innovation est notre passion

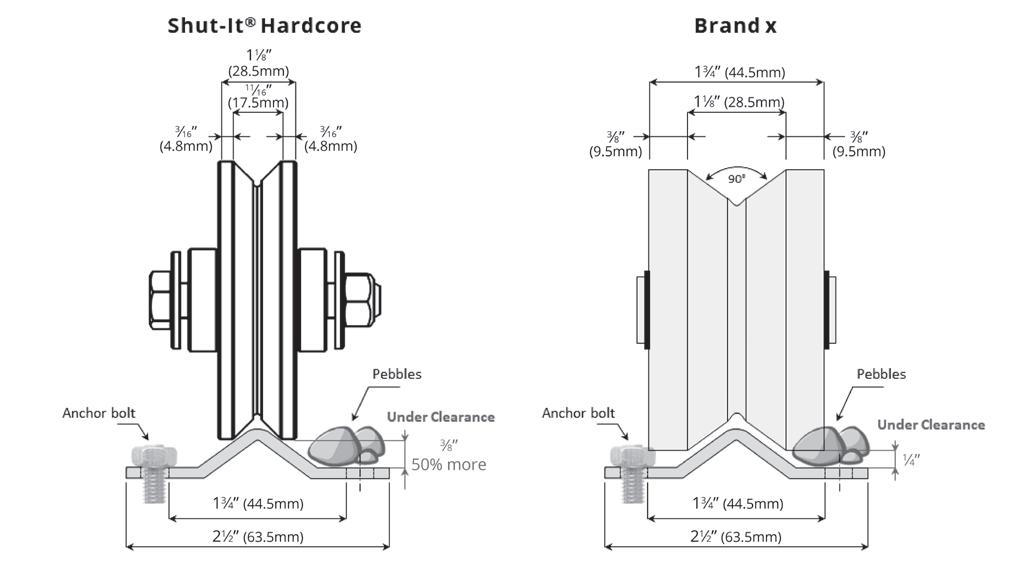

Roues/accessoires HardCore™ de Shut-It®

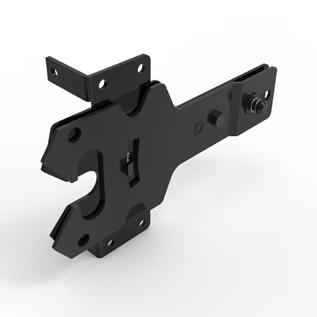

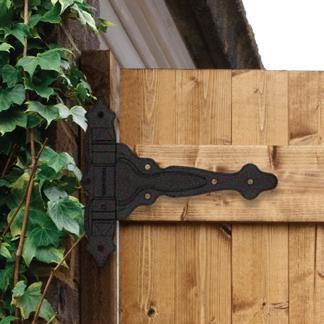

81 .............. QUINCAILLERIE POUR BARRIÈRE EN BOIS Quincaillerie de loquets pour bois Accessoires de quincaillerie pour bois Quincaillerie de charnières pour bois

86 ............. QUINCAILLERIE EN ACIER INOXYDABLE

Nous employons une équipe dédiée d’ingénieurs en recherche et développement et de concepteurs industriels pour développer de nouveaux produits améliorés année après année. Le résultat est une quincaillerie de barrière novatrice ultra-moderne qui a reçu de nombreux prix et honneurs de la part d’organismes de sécurité.

Loquets en acier inoxydable D&D Stainless Steel Charnières en acier inoxydable D&D Stainless Steel

* Indique un produit affecté par l’initiative « Proposition 65 » du gouvernement californien, en vertu de laquelle les produits peuvent contenir des substances possiblement nocives énumérées dans les directives de la Proposition 65. Les substances utilisées dans les produits de D&D ne sont pas des particules aéroportées non liées d’une taille qui peut être aspirée, comme le décrit la Proposition 65.

DDTECH.COM

RÉPERTOIRE DES PRODUITS

7

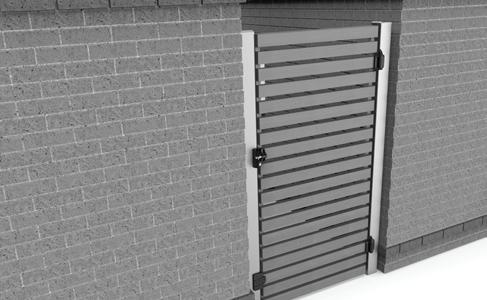

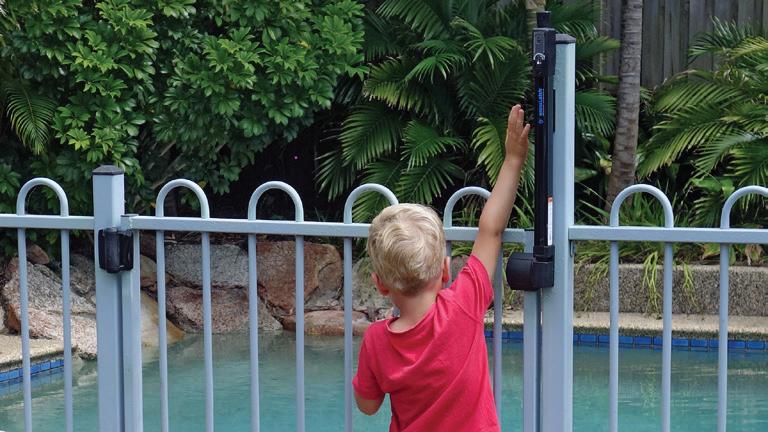

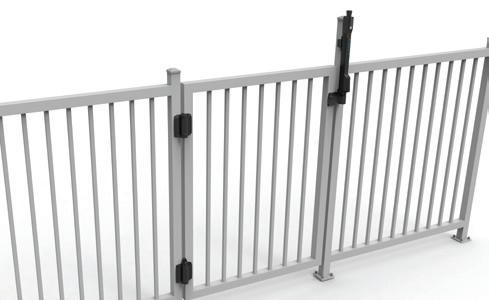

Choix du bon concept de barrière BARRIÈRES DE SÉCURITÉ POUR PISCINES ET ENFANTS Les barrières de sécurité autour des piscines, des maisons, des crèches, des écoles et partout où la sécurité est essentielle ont besoin d’une quincaillerie de confiance. D&D a inventé le loquet MagnaLatch® il y a plus de trente ans et, fort de ses plusieurs millions d’installations, celui-ci reste la norme en matière de barrières de sécurité pour enfants.

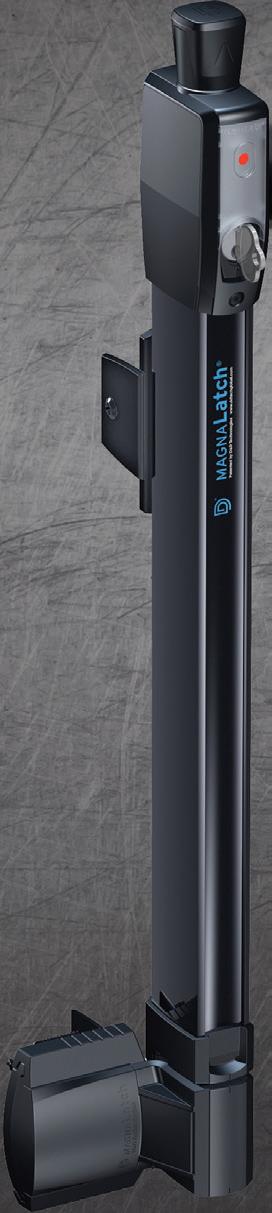

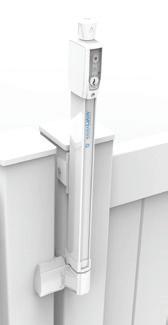

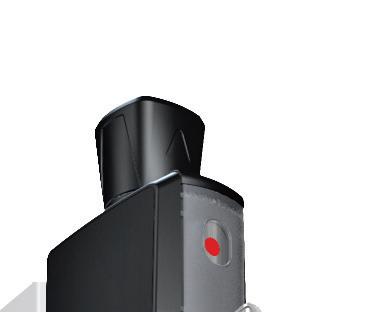

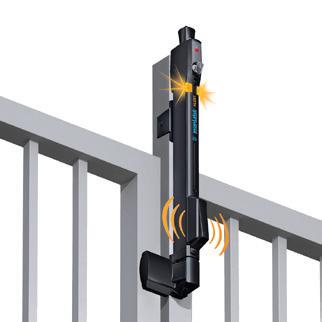

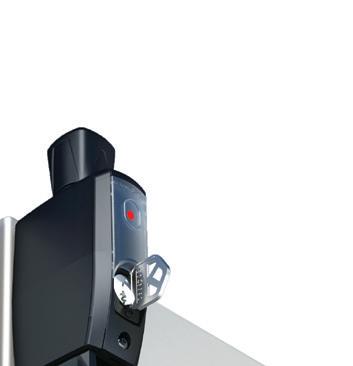

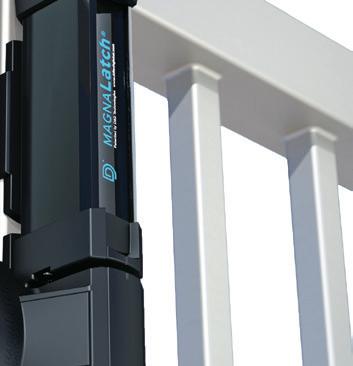

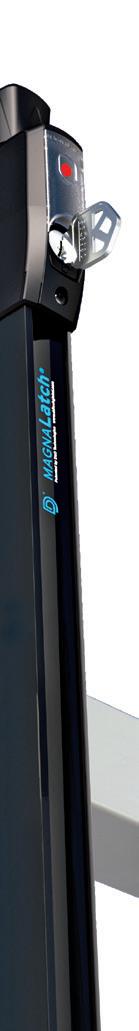

MagnaLatch® ALERT à tirage vers le haut – Loquet avec alarmes électroniques MagnaLatch® à tirage vers le haut – Loquet magnétique fiable MagnaLatch® verrouillable à tirage latéral – Petit loquet magnétique Truclose® Regular – Charnières à fermeture automatique pour barrières ordinaires TruClose® Heavy Duty – Charnières à fermeture automatique pour barrières plus lourdes Modèles SureClose® SF – Ferme-charnières hydrauliques

BARRIÈRES D’ENTRÉE OU DE JARDIN Généralement construites en métal, en bois, en vinyle ou en Colorbond®, les barrières d’entrée résidentielles enregistrent souvent un trafic très élevé et doivent donc être fiables et sûres, avec une fermeture régulière et sans à-coups. Les loquets et charnières de barrière D&D sont conçus pour durer – sans rouille, affaissement, déformation ou coloration. Faciles à installer et réglables pour s’adapter aux mouvements de la clôture ou du sol.

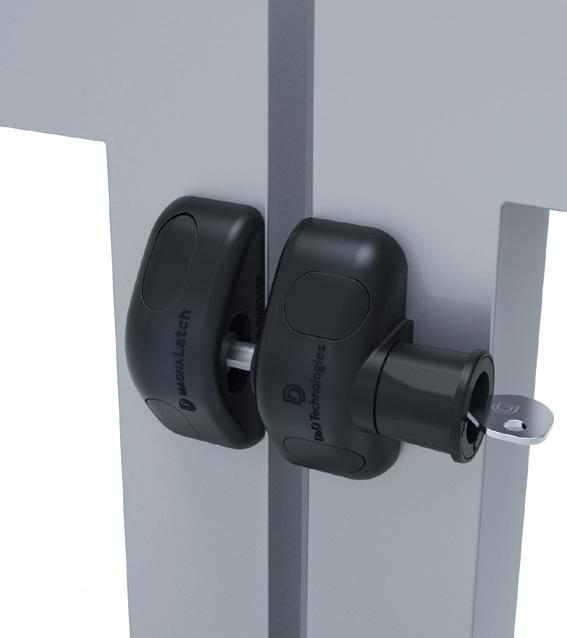

MagnaLatch® à tirage latéral – Loquets verrouillables ou non verrouillables LokkLatch® – Gamme polyvalente de loquets verrouillables pour barrières T-Latch – Loquet par gravité de type bascule, cadenassable TruClose® – Charnières à fermeture automatique pour barrières lourdes ou à fort trafic KwikFit™ – Charnières à fermeture automatique en aluminium et en polymère

BARRIÈRES DE SÉCURITÉ ET D’INTIMITÉ Les barrières d’intimité pour applications résidentielles ou commerciales sont conçues pour protéger les êtres chers, les animaux domestiques et les biens. La gamme de loquets, de serrures et de charnières à fermeture automatique de D&D garantit la fiabilité et la protection accrue des barrières périmétriques et latérales.

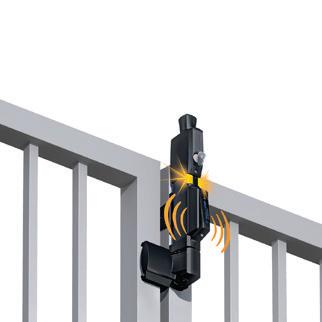

MagnaLatch® ALERT à tirage vertical – Loquet avec alarmes électroniques MagnaLatch® à tirage vertical – Loquet magnétique fiable LokkLatch® – Gamme complète de loquets verrouillables polyvalents SureClose® – Ferme-charnières hydrauliques Truclose® Regular – Charnières à fermeture automatique pour barrières ordinaires TruClose® Heavy Duty – Charnières à fermeture automatique pour barrières plus lourdes KwikFit™ – Charnières à fermeture automatique en aluminium et en polymère

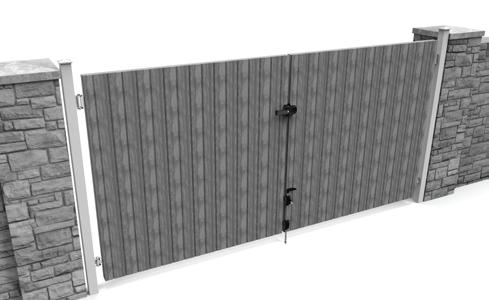

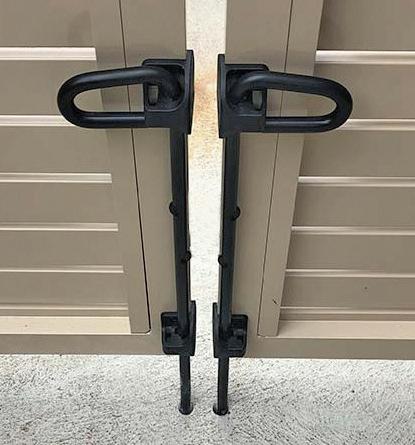

BARRIÈRES D’ENTRÉE DOUBLES Les barrières d’entrée doubles et pivotantes présentent un aspect plus traditionnel en s’ouvrant par le centre. Les barrières peuvent être automatisées avec moins d’élan et de poids que les barrières d’entrée simples, mais elles nécessitent des charnières des deux côtés, ainsi qu’un loquet et des boulons de suspension en option. La gamme de quincaillerie pour barrières d’entrée doubles de D&D est conçue pour ce type d’application.

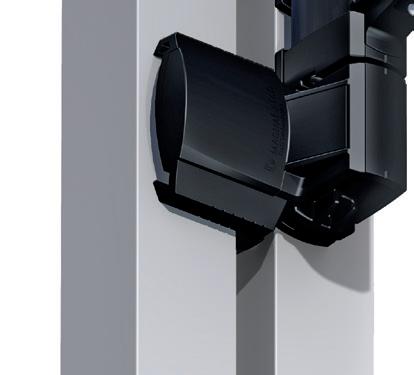

MagnaLatch® S3 à tirage vertical – Fermeture magnétique fiable LokkLatch® – Gamme de loquets verrouillables TruClose® – Charnières à fermeture automatique pour barrières lourdes ou à fort trafic SureClose® – Ferme-charnières hydrauliques Shut-It® BadAss™ – Charnières robustes, à souder ou à boulonner LokkBolt® & Q-Bolt™ – Boulons de suspension pour le métal, le bois et le vinyle

8

CONCEPTS DE BARRIÈRES

DDTECH.COM

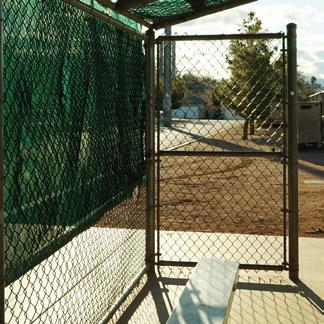

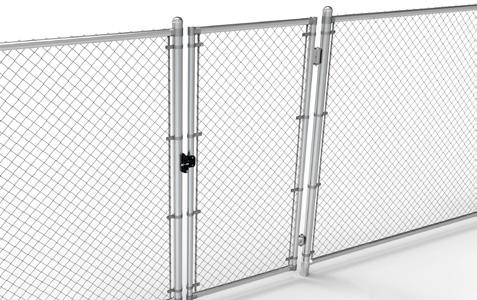

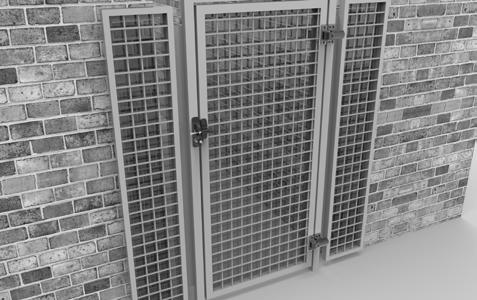

Quincaillerie de barrière D&D pour chaque application BARRIÈRES GRILLAGÉES À POTEAUX RONDS Les barrières grillagées, également connus sous le nom de grilles à mailles losangées, sont utilisées pour une variété d’applications domestiques, commerciales ou industrielles, notamment pour les clôtures de courts de tennis, les clôtures d’usines/bâtiments, les filets d’entraînement pour jeux de balle, les clôtures sportives et les clôtures temporaires.

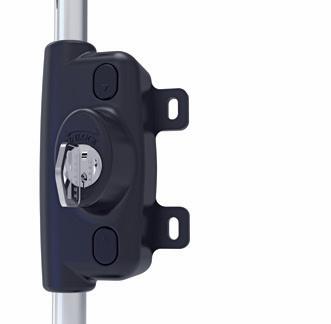

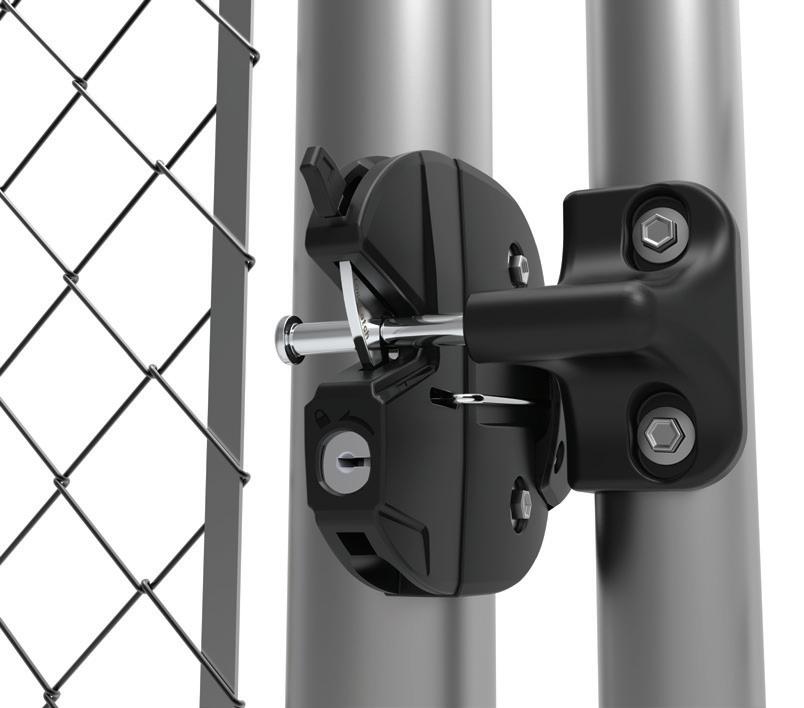

LokkLatch® ROUND – Loquet verrouillable pour poteaux ronds MagnaLatch® TP ou VP avec kit d’adaptation pour poteau rond TruClose® ROUND – Charnières robustes pour poteaux ronds Mini MultiADJUST™ – Charnière de poteau rond pour barrières ordinaires Shut-It® BadAss™ – Charnières robustes, à souder ou à boulonner GateStop™ – Réduit le bruit du claquement de porte

BARRIÈRES D’ACCÈS DE HAUTE SÉCURITÉ Les barrières piétonnes de haute sécurité sont conçues pour assurer un accès verrouillable à fermeture automatique afin de sécuriser les personnes et les biens. Souvent utilisées pour filtrer les entrées du public dans les écoles, les appartements, les centres de données, les immeubles en copropriété, les dépôts gouvernementaux, les postes de police, les sites industriels et autres applications de haute sécurité.

LokkLatch® DELUXE – Loquet de barrière haut de gamme verrouillable par clé TruClose® Heavy Duty – Charnières à fermeture automatique pour barrières lourdes SureClose® READYFIT – Ferme-charnières hydrauliques à montage externe SureClose® FLUSH/CENTER MOUNT – Ferme-charnières hydrauliques Shut-It® BadAss™ – Charnières robustes, à souder ou à boulonner

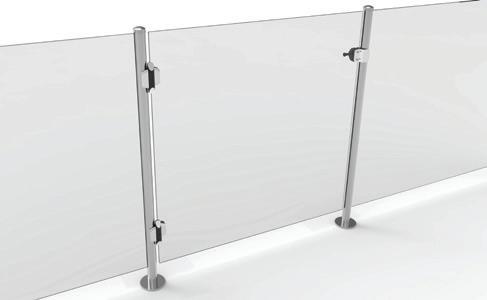

BARRIÈRES EN VERRE À POTEAUX MÉTALLIQUES RONDS Le verre sans cadre a généralement une épaisseur de 8 ou 10 mm(5⁄16 po ou3⁄8 po) et est soutenu par des poteaux ronds en acier ou en aluminium. Le verre est ensuite monté dans le poteau avec des joints en caoutchouc pour l’empêcher de bouger. D&D a développé une gamme de quincaillerie de barrière pour compléter ce style de clôture de piscine moderne ou de système de balustrade.

MagnaLatch® à tirage latéral – Loquets verrouillables ou non verrouillables Glass Hardware Kit MLSPS2GHK – Loquet avec butoir de porte MagnaLatch® Vizage® – Loquet magnétique en acier inoxydable (support de montage requis) TruClose® Vizage – Charnières à fermeture automatique avec garniture décorative

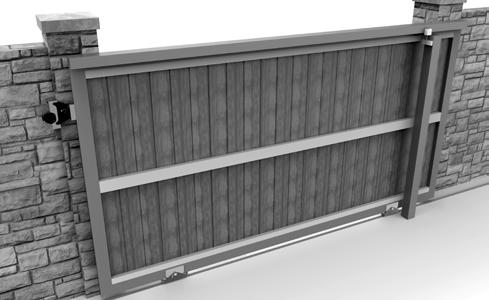

BARRIÈRES COULISSANTES À CONTRÔLE D’ACCÈS Les barrières coulissantes s’installent soit sur un rail (les roues glissent sur un rail métallique), soit sur un système de barrière coulissante en porte-à-faux, où le barrière est structurellement soutenue par des rouleaux ou des roues.

LokkLatch® DELUXE – Loquet de barrière haut de gamme verrouillable par clé Shut-It® HardCore™ – Roues de barrière et accessoires

DDTECH.COM

CONCEPTS DE BARRIÈRES

9

Choix du loquet ou du verrou

MagnaLatch® ALERT à tirage vers le haut et vertical

MagnaLatch® à tirage vers le haut et vertical

MagnaLatch® verrouillable à tirage latéral

MagnaLatch® non verrouillable à tirage latéral

MagnaLatch® Vizage™ Stainless Steel à tirage latéral PSS/BSS

TYPE DE VERROUILLAGE/ RECLAVETABLE

ÉCART IDÉAL

VARIATION DE L’ÉCART

VERROUILLAGE OU ACTIVARÉGLAGE TION DES DEUX VERTICAL CÔTÉS DE LA BARRIÈRE

6 goupilles/ oui

¾ po 19 mm

½ po–1½ po 13-38 mm

1½ po 38 mm

Non

Loquet magnétique pour barrière d’entrée, barrière latérale et barrière de sécurité pour animaux de compagnie. Modèle ALERT avec alarmes visuelles et sonores. Verrouillable par clé.

6 goupilles/ oui

¾ po 19 mm

½ po–1½ po 13-38 mm

1½ po 38 mm

Non

MagnaLatch® à tirage latéral. Loquet de barrière à usage général

Paillettes/ Non

⅜ po 10 mm

5

⁄16 po– 11⁄16 po 7-17 mm

⅜ po 10 mm

Non

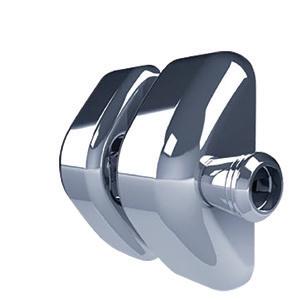

magnétique en acier inoxydable. Idéal pour les barrières en verre, mais nécessite des supports de montage.

S/O

Max. ⅜ po 10 mm

5

⁄16 po– 11⁄16 po 7-17 mm

⅜ po 10 mm

Non

T-Latch®. Loquet par gravité de type bascule avec pêne « flottant ».

Compense automatiquement l’affaissement de la barrière.

Cadenassable.

Avec cadenas

¾ po 19 mm

⅜ po–1¾ po 10-44 mm

½ po 13 mm

Non

LokkLatch® REGULAR. Loquet par gravité verrouillable pour barrières à usage général autour des maisons et des jardins. Serrure à paillettes et clé.

Paillettes/ Non

¾ po 19 mm

⅜ po–1½ po (10-38 mm)

½ po 13 mm

Oui, avec bouton d’accès externe (EAB)

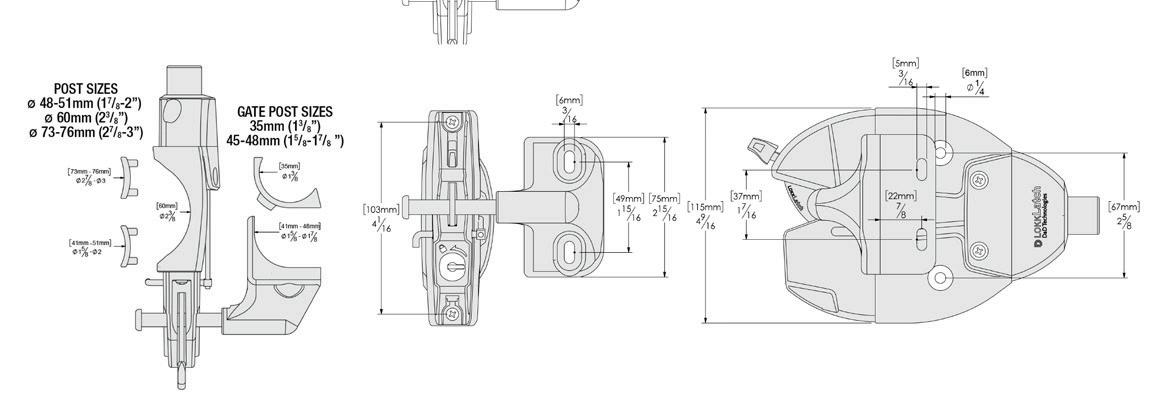

LokkLatch® ROUND. Loquet verrouillable pour barrières et clôtures à poteaux ronds. Comprend des adaptateurs pour différents diamètres.

Paillettes/ Non

1½ po 38 mm

1¼ po–2¼ po 32-57 mm

½ po 13 mm

Oui, avec bouton d’accès externe (EAB)

LokkLatch® PLUS. Loquet d’intimité pour barrière qui se verrouille et s’actionne des deux côtés de la barrière. Cylindre de serrure de semi-sécurité. Encombrement réduit par rapport au LokkLatch® DELUXE haut de gamme.

Paillettes/ Non

¾ po 19 mm

⅜ po–11⁄16 po 10-27 mm

½ po 13 mm

Oui

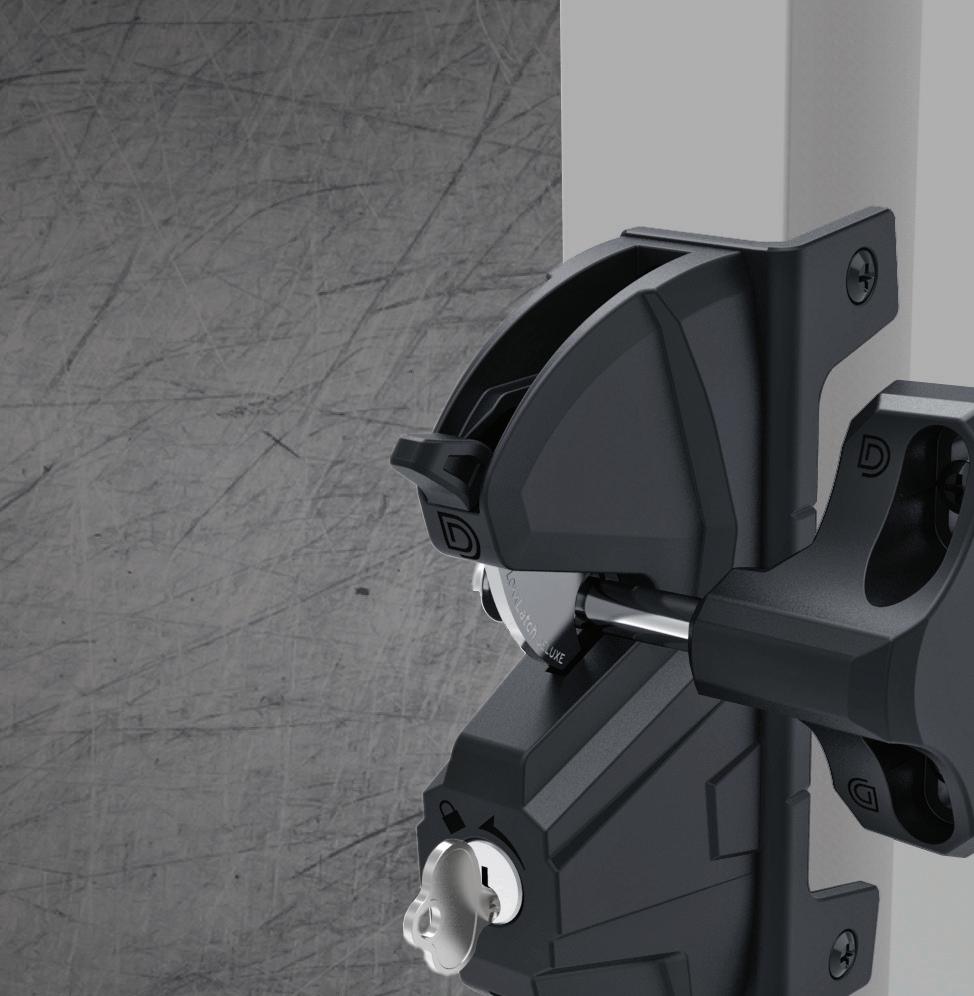

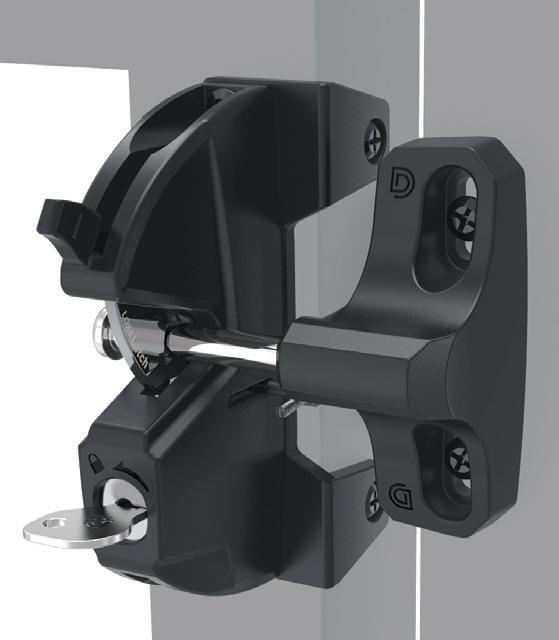

LokkLatch® DELUXE. Pêne court avec clé Lockwood™. Se verrouille et s’actionne des deux côtés de la barrière. Le cylindre de la serrure peut être reclaveté pour s’adapter aux portes et accès existants.

6 goupilles/ oui

¾ po 19 mm

½ po–13⁄16 po 12-30 mm

½ po 13 mm

Oui

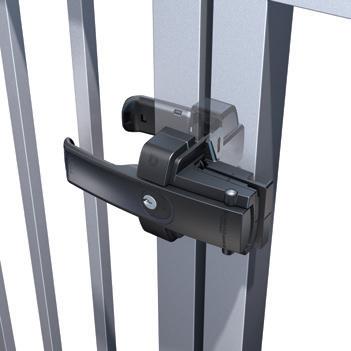

LokkLatch® DELUXE. Pêne long avec clé Kwikset™. Se verrouille et s’actionne des deux côtés de la barrière. Le cylindre de la serrure peut être reclaveté pour s’adapter aux portes et accès existants.

6 goupilles/ oui

1 po 25 mm

½ po–1½ po 12-38 mm

½ po 13 mm

Oui

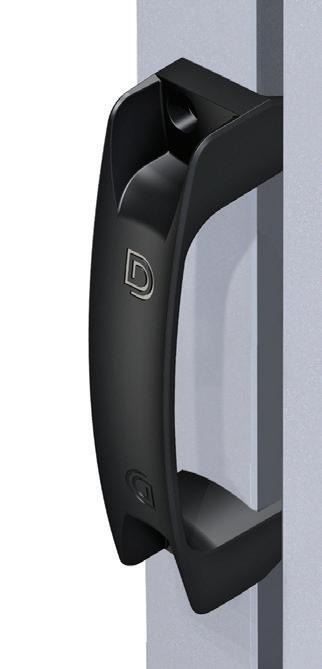

LokkLatch® MAGNETIC. Serrure magnétique avec poignées

6 goupilles/ oui

¾ po 19 mm

⅜ po–1¼ po 10-32 mm

½ po 13 mm

Oui

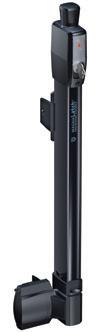

LOQUET/VERROU DE BARRIÈRE MagnaLatch® S3 à tirage vers le haut et ALERT à tirage vers le haut. Loquet magnétique de barrière de sécurité pour enfants.

Modèle ALERT avec alarmes visuelles et sonores. Verrouillable par clé.

MagnaLatch® S3 à tirage vertical et ALERT à tirage vertical.

pour clôtures autour des maisons et des jardins. Disponible en modèles verrouillables et non verrouillables.

MagnaLatch® Vizage™ à tirage latéral. Élégant loquet

uniques à pousser/tirer. Se verrouille et s’actionne des deux côtés de la barrière.

10

GUIDE DES LOQUETS ET VERROUS

DDTECH.COM

Vérifiez les applications et les caractéristiques de votre serrure

T-Latch™

LokkLatch® REGULAR

LokkLatch® PLUS

LokkLatch® DELUXE3

LokkLatch® MAGNETIC

MÉTAL

BOIS

VINYLE

GRILLAGE

BARRIÈRES DE SÉCURITÉ POUR PISCINE

•

•

•

•*

•**

•

•†

•

•

•

•*

•**

•

•†

•

•

•

•**

•

•†

•

•

•**

•

•

•

•†

•

•

•

•

•

•***

•

•***

•

•

•

•

•

•

•

•

•

•

•

•

•

•

BARRIÈRES POUR PIÉTONS

• •

•

•

•

•

•

•

•

BARRIÈRES D’INTIMITÉ

DOUBLE ENTRAÎNEMENT

DISPONIBLE EN BLANC †

•† •† •†

* Avec le kit d’adaptation pour poteau rond. ** Vérifier les directives locales concernant les barrières de piscine pour connaître les méthodes d’installation appropriées. *** Avec EAK. † Blanc non disponible en AU-NZ.

DDTECH.COM

GUIDE DES LOQUETS ET VERROUS

11

Les loquets de sécurité pour barrières de sécurité pour enfants les plus fiables au monde Bouton de sécurité enfant

La forme du bouton Series 3 est plus ergonomique, mais aussi plus résistante aux enfants que jamais

Indicateur de verrouillage visible

L’indicateur « point rouge » permet de savoir d’un coup d’œil si la serrure est verrouillée ou déverrouillée

Tirage latéral

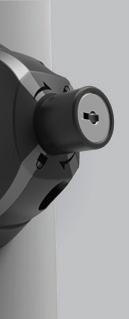

Verrouillage de sécurité à clé

Le cylindre de serrure à 6 goupilles peut être reclaveté (par un serrurier) pour s’adapter aux portes existantes, etc.

Entretoise de chapiteau de poteau intégrée

Pas besoin d’entretoises séparées pour les chapiteaux de poteaux

Rail en T innovant

Le rail de montage arrière, unique et solide, offre une force de fixation supérieure et autorise un réglage vertical facile

Aimants étanches

L’aimant puissant est entièrement protégé des éléments pour garantir des performances durables

Traçabilité des produits

Fabrication de qualité supérieure et traçage responsable grâce aux numéros de référence des produits

Drainage amélioré

La conception en pente permet d’éloigner l’eau de la serrure et de la gâche ®

Indicateurs d’alignement

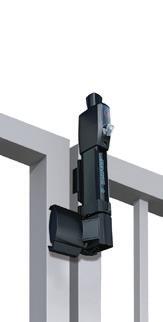

Tirage vertical

Permettent de déterminer quand un ajustement vertical ou horizontal est nécessaire

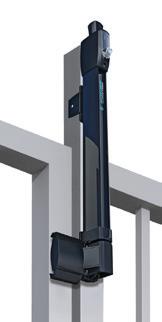

Butée de sécurité Tirage vers le haut

12

LOQUETS MAGNÉTIQUES

DDTECH.COM

La butée de sécurité originale empêche les enfants de pousser le barrière vers le bas pour la déverrouiller

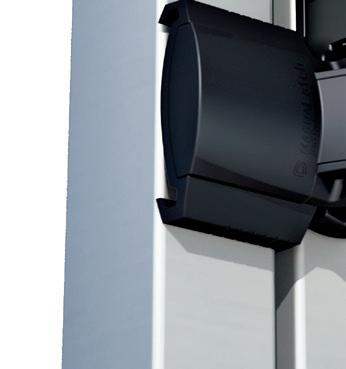

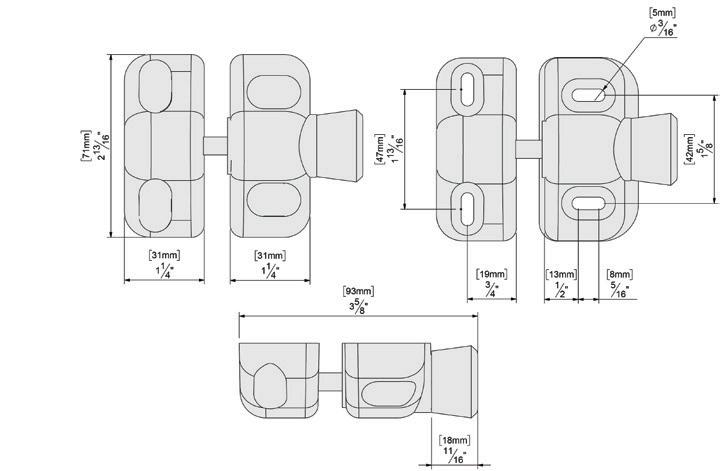

Le loquet magnétique original et polyvalent

Verrouillable à tirage latéral

• Petit et discret – facile à installer • Modèles verrouillables et non verrouillables • Modèle pour barrières à poteaux ronds et barrières vitrées • Réglable verticalement et horizontalement • Capuchons nouveaux, à boutons-pression – fixations invisibles • Ne rouille pas et ne se corrode pas GLASS

WOOD

METAL

CODE

VINYL

MODÈLE – CARACTÉRISTIQUE ÉCART IDÉAL

VARIANCE DE L’ÉCART

MLSPS2L

Tirage latéral : verrouillable par clé

⅜ po (10 mm) ⁵/¹⁶ po–¹¹/¹⁶ po (7-10 mm)

MLSPS2

Tirage latéral

⅜ po (10 mm) ⁵/¹⁶ po–¹¹/¹⁶ po (7-10 mm)

Tirage latéral : non verrouillable

Loquet Stainless Steel à tirage latéral • Finitions de surface polies ou brossées • Acier inoxydable 316 de qualité marine • Pêne de verrouillage résistant à la corrosion • Fixations invisibles (fixation aveugle par l’arrière) • Supports non inclus 89mm 3 1 2"

Brossé

Poli

71mm

2 1316 "

Les loquets des barrières en acier inoxydable Vizage™ ne sont pas verrouillables

29mm 1 1 8"

31mm 1 1 4"

31mm 1 1 4"

CODE

FINITION

MLSPS2VPSS

Acier inoxydable poli

13

MLSPS2VBSS

Acier inoxydable brossé

13

GLASS

DDTECH.COM

ÉCART FIXE ⁄32 po (10 mm) ⁄32 po (10 mm)

METAL

LOQUETS MAGNÉTIQUES 13

Loquet pour barrière de sécurité avec ALARMES ÉLECTRONIQUES ALERT à tirage vers le haut

Pièces de rechange

ALERT à tirage vertical

Clés

Pile

CODE

ÉCART IDÉAL

VARIANCE DE L’ÉCART

Noir

Tirage vers le haut ¾ po Serrure à 6 goupilles Clés identiques + alarme (19 mm)

½ po –1½ po (13-38 mm)

Noir

Tirage vertical ¾ po Serrure à 6 goupilles Clés identiques + alarme (19 mm)

½ po –1½ po (13-38 mm)

Noir

2 po (50 mm)

COULEUR

ML3ATP ML3AVP ML3SPACER

MODÈLE – CARACTÉRISTIQUE

Entretoise d’écartement

MagnaLatch ALERT Tirage vers le haut ®

MODÈLE – CARACTÉRISTIQUE Pile AA de rechange, 3,6 volts

ML3SKLA

Clé de secours Lockwood® (AU-NZ)

ML3SKKA

Clé de secours KwikSet® (USA)

MagnaLatch® est livré en standard avec une variance de l’écart d’ouverture de ½ po–1½ po (13-38 mm).

Pour des écarts plus importants allant jusqu’à 2 po (50 mm), une entretoise est disponible en option (voir à gauche).

L’entretoise doit être installée derrière la plaque de montage de la gâche pour garantir une installation et un fonctionnement corrects de la serrure.

L’entretoise d’écartement de 2 po (50 mm) convient aux modèles MagnaLatch® Series 2, 3 et ALERT.

-

62mm 2 7/16" 34mm 1 5/16"

CODE ML3ASB

27mm 1 1/16"

Entretoise d’écartement

MagnaLatch® ALERT Tirage vertical

27mm 1 1/16"

34mm 1 5/16"

GAP VARIANCE [13mm] 1/2" - [38mm] 1 1/2" GAP VARIANCE [13mm] 1/2" - [38mm] 1 1/2"

85mm 3 3/8"

520mm 20 1/2"

85mm 3 3/8"

56mm 2 3/16"

316mm 12 7/16"

56mm 2 3/16"

62mm 2 7/16"

29mm 1 1/8"

73mm 2 7/8"

73mm 2 7/8"

29mm 1 1/8"

54mm 2 1/8"

54mm 2 1/8" 85mm 3 3/8"

14

MAGNALATCH® ALERT

DDTECH.COM

85mm 3 3/8"

MagnaLatch® ALERT ®

GARANTIE DE 2 ANS SUR L’UNITÉ D’ALARME

Le nec plus ultra dans la protection des barrières

• Le premier loquet de sécurité pour barrière au monde avec alarmes électroniques intégrées • Alarmes visuelles et sonores (LED clignotantes + alerte sonore) • Aucun câblage ni électricien nécessaire (installation facile) • Bip d’alerte unique à chaque ouverture/fermeture de la barrière • Des alarmes signalent si le barrière est ouverte ou mal verrouillée • Mode alarme totale uniquement si la barrière reste ouverte pendant plus de 15 secondes • Options : Fonction de désarmement par capteur tactile • Pile au lithium longue durée incluse • IP55 – testé pour résister à la poussière et à l’eau dans le mécanisme ROUND

METAL

WOOD

DDTECH.COM

VINYL

MAGNALATCH® ALERT

15

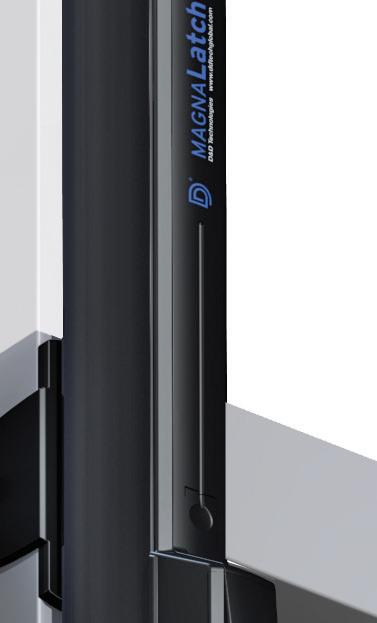

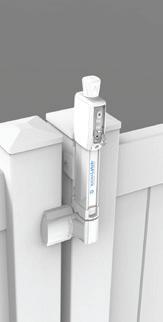

Le loquet magnétique original de barrière de sécurité pour enfants

ML3TP/ML3TPKAWT S3 à tirage vers le haut CODE

ML3VP/ML3VPKAWT S3 à tirage vertical

COULEUR MODÈLE – CARACTÉRISTIQUE ÉCART IDÉAL

VARIANCE DE L’ÉCART

ML3TP

Noir

Tirage vers le haut : serrure à 6 goupilles, clés identiques

ML3TPKAWT

Blanc

Tirage vers le haut : serrure à 6 goupilles, clés identiques

ML3VP

Noir

Tirage vertical : serrure à 6 goupilles, clés identiques

¾ po (19 mm)

½ po–1½ po (13-38 mm)

ML3VPKAWT

Blanc

Tirage vertical : serrure à 6 goupilles, clés identiques

¾ po (19 mm)

½”–1½ po (13-38 mm)

ML3RPK

Noir

Kit d'adaptation pour poteau rond ML3

1½ po (38 mm)

1¼ po–2¼ po (32-57 mm)

ML3SPACER

Noir

Entretoise d’écartement

2 po (50 mm)

-

MagnaLatch® S3 à tirage vers le haut

¾ po (19 mm)

½ po–1½ po (13-38 mm)

¾ po (19 mm)

½ po–1½ po (13-38 mm)

MagnaLatch® S3 à tirage vertical 62mm 2 7/16"

62mm 2 7/16"

316mm 12 7/16"

GAP VARIANCE 3mm] 1/2" - [38mm] 1 1/2"

ML3SKKA Clé de secours KwikSet® (USA) MagnaLatch® est livré en standard avec une variance de l’écart d'ouverture de ½ po–1½ po (13-38 mm).

Pour des écarts plus importants allant jusqu’à 2 po (50 mm), une entretoise est disponible en option (voir à gauche).

L’entretoise doit être installée derrière la plaque de montage de la gâche pour garantir une installation et un fonctionnement corrects de la serrure.

L’entretoise d’écartement de 2 po (50 mm) convient aux modèles MagnaLatch® Series 2, 3 et ALERT.

Adaptateur pour poteau rond MagnaLatch® S3

73mm 2 7/8"

520mm 20 1/2"

29mm 1 1/8"

64mm 2 1/2"

Clés

CODE MODÈLE – CARACTÉRISTIQUE ML3SKLA Clé de rechange Lockwood® (AU-NZ)

GAP VARIANCE [13mm] 1/2" - [38mm] 1 1/2"

64mm 2 1/2"

56mm 2 3/16"

Entretoise d’écartement

27mm 1 1/16"

34mm 1 5/16"

27mm 1 1/16"

34mm 1 5/16"

Kit d’adaptation pour poteau rond ML3RPK

Kit optionnel pour le montage de tous les modèles MagnaLatch « à tirage vers le haut » ou « à tirage vertical » sur les barrières et clôtures à poteaux ronds

54mm 2 1/8"

29mm 1 1/8"

73mm 2 7/8"

49 mm 1 15/16" 83 mm 3 1/4"

[65mm] 2 9/16" [38mm] 1 1/2"

[48mm - 51mm] 1 7/8" - 2"

[73mm] 2 7/8"

54mm 2 1/8"

16

MAGNALATCH® Series 3

[60mm] 2 3/8"

[41mm] 1 5/8"

[54mm] 2 1/8"

[35mm] 1 3/8"

42mm 1 11/16"

DDTECH.COM

Des dispositifs de sécurité à la pointe de l’industrie • La quincaillerie de barrière la plus fiable au monde • Idéale pour les barrières de sécurité résidentielles ou commerciales • Design « Series 3 » amélioré et élégant • Technologie de verrouillage magnétique à la pointe de l’industrie • L’indicateur « point rouge » indique l’état verrouillé/déverrouillé • Serrure à 6 goupilles pour une plus grande sécurité (repositionnable, pour s’adapter aux portes) • Réglable verticalement et horizontalement • Les marques d’alignement indiquent quand un ajustement est nécessaire ROUND

METAL

WOOD

VINYL

* La gamme polymère blanc de D&D peut se décolorer avec le temps.

Les changements esthétiques, la décoloration, etc. ne sont pas couverts par la GARANTIE DE PRODUIT de DD. Consultez nos conseils de nettoyage pour les quincailleries blanches ICI.

DDTECH.COM

MAGNALATCH® Series 3

17

Le premier loquet par gravité en polymère verrouillable à clé au monde Corps de loquet moulé Robuste et sans rouille. Fabriqué avec du polymère de qualité industrielle stabilisé aux UV.

Installation aisée

Nécessite le perçage d’un seul trou dans le poteau.

Installation rapide et précise sur le devant et le côté avec le gabarit d’ajustement fourni.

Boutonpoussoir à accès externe Les loquets LokkLatch® peuvent être ouverts d’un côté ou de l’autre de la barrière au moyen d’une External Access Kit (EAK ou trousse d’accès externe).

Composants en acier inoxydable

Les composants en acier inoxydable 316 qualité marine résisteront entièrement à la rouille et aux taches.

Réglage vertical

Serrure à six goupilles dont la clé peut être modifiée

Le loquet autorise un réglage vertical simple pour s’adapter à l’affaissement ou aux mouvements de terrain au fil du temps.

La clé peut être modifiée (par un serrurier) pour s’adapter aux portes et aux autres accès existants.

LOKKLatch

®

économique Résidentiel

économique plus Résidentiel

18 LOQUETS VERROUILLABLES

de prestige Résidentiel/Commercial

DDTECH.COM

de prestige Résidentiel/Commercial

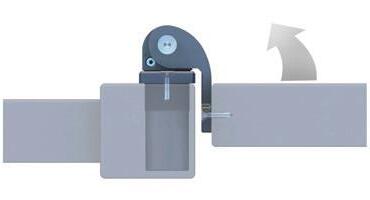

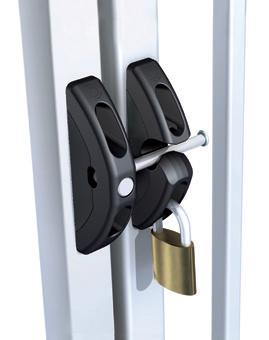

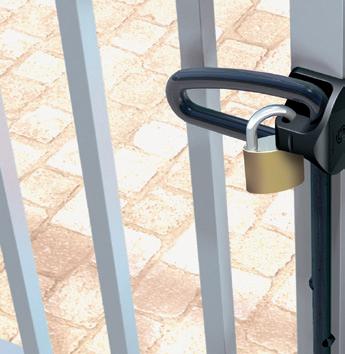

Loquet par gravité cadenassable pour barrière

• Le système d’action à bascule compense l’affaissement de la barrière • Idéal pour les barrières sujettes aux mouvements de terrain • S’adapte à tous les poteaux carrés et cadres de barrière • Cadenassable, avec possibilité de rangement du cadenas • Réglable verticalement et horizontalement • Construction en polymère de résistance industrielle • Pêne à bascule en acier inoxydable Sécurité par cadenas Fonction de rangement du cadenas

Cadenas non inclus CODE COULEUR CARACTÉRISTIQUE

METAL

Loquet cadenassable

Noir

WOOD

ÉCART IDÉAL 1 po (25 mm)

Métal, bois, vinyle

VARIANCE DE L’ÉCART ⅜ po–1¾ po (10-44 mm)

RÉGLABLE ADJUSTSHORIZONTALEMENT HORIZONTALLY

VINYL

CADENAS NON INCLUS Cadenas recommandé : Convient à la plupart des cadenas standard de 19⁄16 po (40 mm) [ 40mm ] 9 1 16 "

5mm 3 " 16 5mm 3 16 "

TOGGLE ACTION À ACTION BASCULE

24mm 15 " 16

24mm 15 16 " 24mm 15 16 "

24mm 15 " 16

120mm 42332"

120mm 42332"

15mm 19 32"

15mm 19 " 32

[ 40mm ] 9 1 16 "

RÉGLABLE ADJUSTSVERTICALEMENT VERTICALLY

TL01

MATÉRIAU DE LA BARRIÈRE

DDTECH.COM

LOQUETS VERROUILLABLES 19

NOUVEAU PRODUIT

Loquet verrouillable S3 à usage général • Verrouillage par clé – pas besoin de cadenas • Bouton-poussoir d’accès externe en option • Convient aux poteaux de clôture de 25-150 mm (1 po à 6 po) de profondeur • Rapide et facile à installer et à ajuster verticalement à 10 mm (⅜ po) et horizontalement à 38 mm (1½ po) • Construction en polymère de résistance industrielle • Gâche de verrouillage et gâche de sécurité en acier inoxydable • Ne rouille pas et ne se corrode pas • Modèles à gâches courtes et longues disponibles • Le modèle pour poteau rond s’adapte à la plupart des barrières grillagées

Loquet seul (LL3A)

ROUND

METAL

WOOD

VINYL

Loquet blanc (LL3AW) CODE

CARACTÉRISTIQUE

COULEUR

MATÉRIAU DE LA BARRIÈRE

ÉCART IDÉAL ¾ po (19 mm)

VARIANCE DE L’ÉCART ⅜ po–1¼ po (10-32 mm)

LL3A

LokkLatch ® Series 3

Noir

Métal, bois, vinyle

LL3AB

LokkLatch Series 3 + bouton d’accès externe

Noir

Métal, bois, vinyle

¾ po (19 mm)

9/16 po-1¼ po (14-32 mm)

LL3AW*

LokkLatch® Series 3 blanc

Blanc

Métal, bois, vinyle

¾ po (19 mm)

⅜ po–1¼ po (10-32 mm)

LL3ABW*

LokkLatch® Series 3 + bouton d'accès externe

Blanc

Métal, bois, vinyle

¾ po (19 mm)

9/16 po-1¼ po (14-32 mm)

LL3AL

Loquet à gâche longue

Noir

Métal, bois, vinyle

7/8 po (22 mm)

⅜ po–1½ po (10-38 mm)

LL3ABL

Loquet à gâche longue + bouton d’accès externe

Noir

Métal, bois, vinyle

7/8 po (22 mm)

9/16 po–1½ po (14-38 mm)

LL3ALW*

Loquet blanc à gâche longue

Blanc

Métal, bois, vinyle

7/8 po (22 mm)

⅜ po–1½ po (10-38 mm)

LL3ABLW*

Loquet blanc à gâche longue + bouton d’accès externe

Blanc

Métal, bois, vinyle

7/8 po (22 mm)

9/16 po–1½ po (14-38 mm)

LL3B

En accessoire, bouton d’accès externe

Noir

Métal, bois, vinyle

–

–

LL3BW

En accessoire, bouton d’accès externe

Blanc

Métal, bois, vinyle

–

–

LL3ABRND

Loquet+EAB pour poteau rond/grillage

Noir

Grillage

1½ po (38 mm)

1¼ –2¼ po 32-57 mm

®

* La gamme polymère blanc de D&D peut se décolorer avec le temps.

Les changements esthétiques, la décoloration, etc. ne sont pas couverts par la GARANTIE DE PRODUIT de DD. Consultez nos conseils de nettoyage pour les quincailleries blanches ICI.

20 LOQUETS VERROUILLABLES

DDTECH.COM

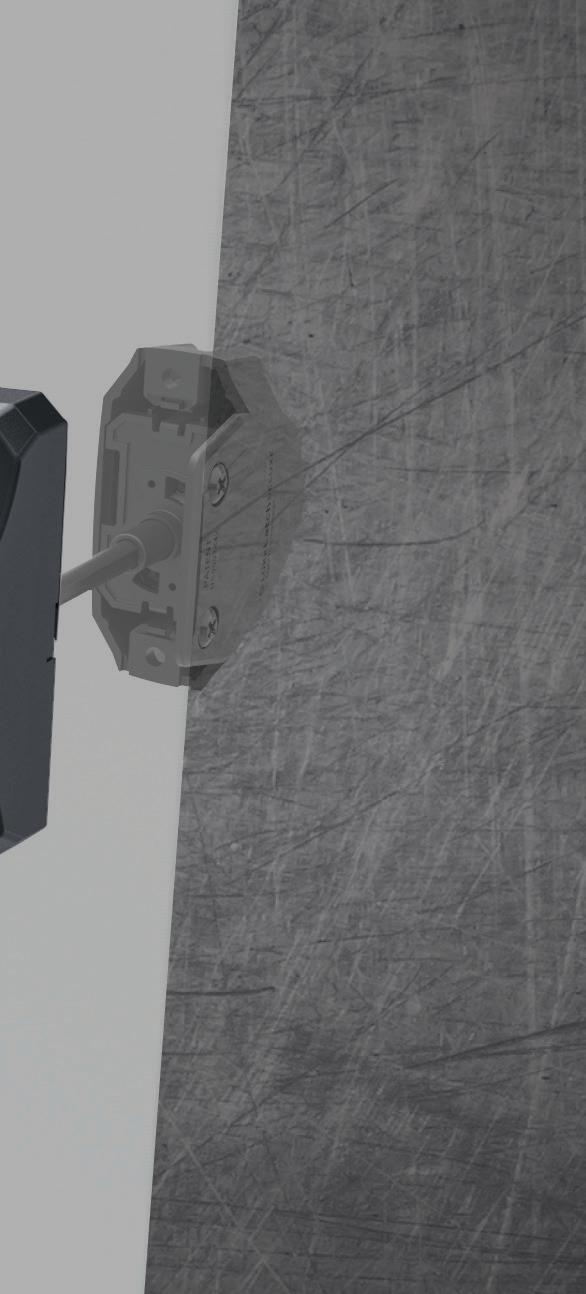

Bouton d’accès externe (LL3B)

Modèle pour poteau rond de clôtures grillagées AU

NOUVE PRODUIT

Poteau rond, bouton d’accès externe Modèle Regular avec EAB (LL3ABL)

Modèle poteau rond (LL3ABRND)

DDTECH.COM

LOQUETS VERROUILLABLES 21

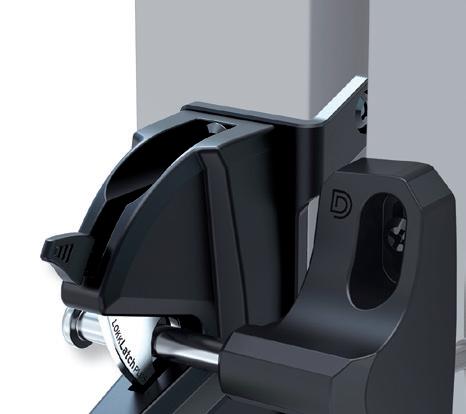

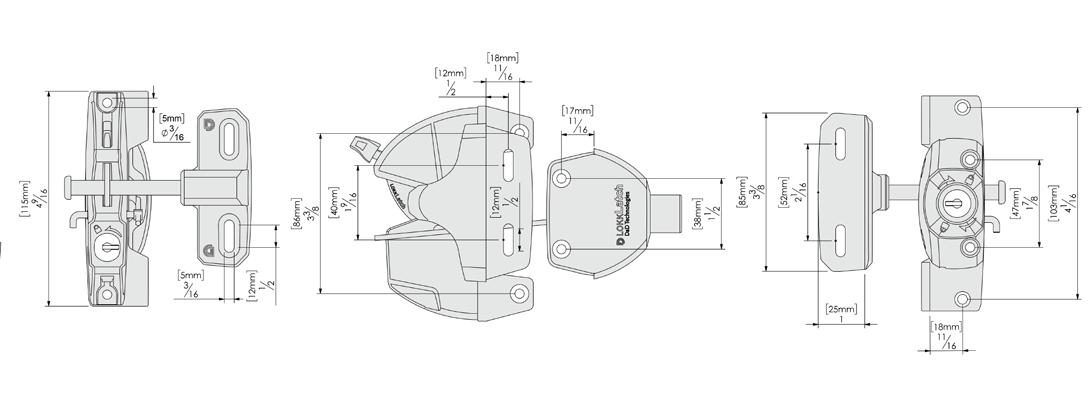

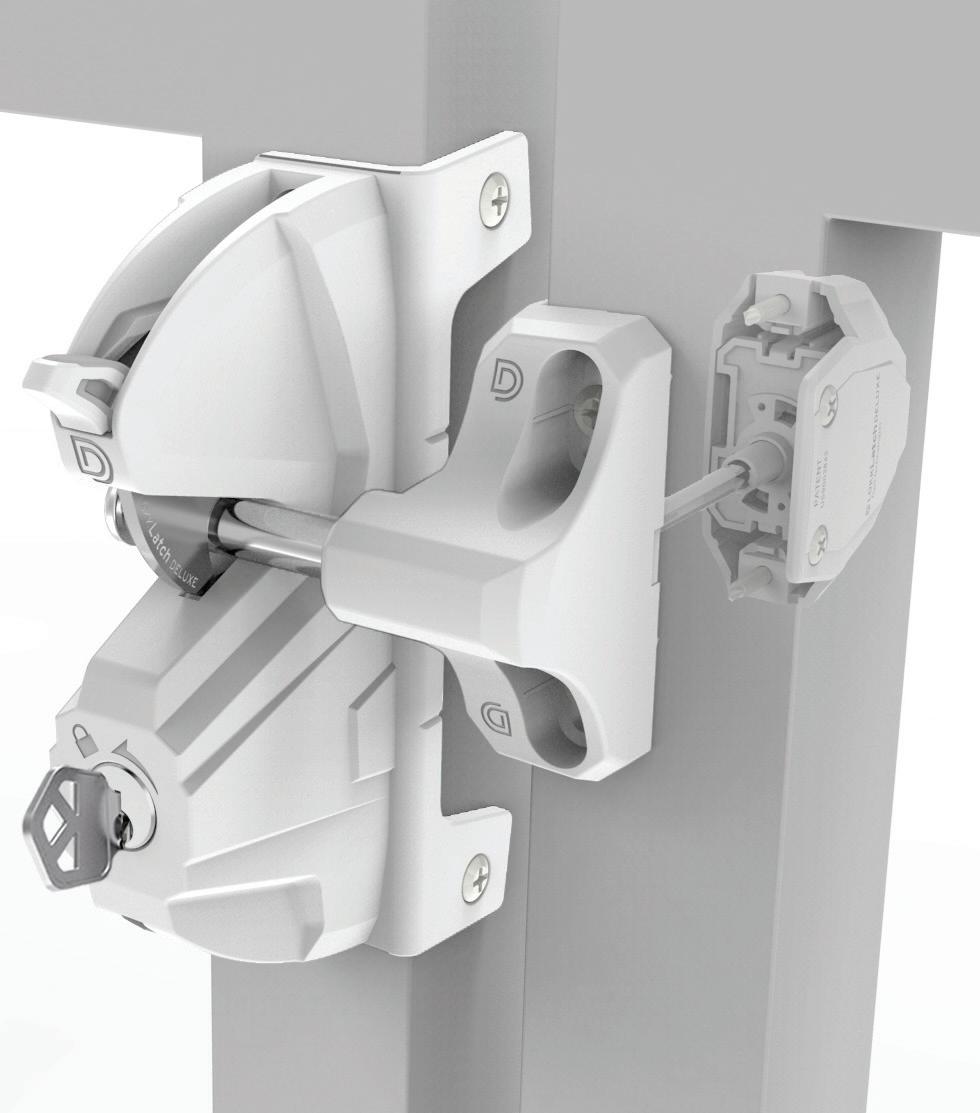

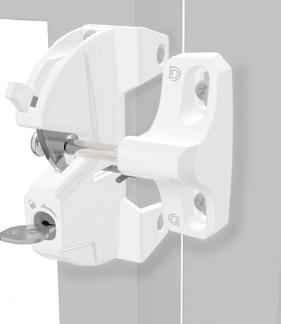

Loquet de barrière de sécurité et d’intimité DE PRESTIGE

ÊT R E M

CLÉS À

UPILLES PO U GO

NT VA

SIX

• Fonctionne et se verrouille des deux côtés de la barrière • Le nouveau « gabarit d’ajustement » permet une installation plus facile et plus rapide • La nouvelle tige de raccord joint à rotule simplifie l’installation • Deux longueurs (modèles) de pêne demi-tour pour des barrières différentes • Nécessite seulement le perçage d’un trou dans le poteau • Options de clés identiques ou de clés différentes • Les clés des serrures doubles à six goupilles peuvent être modifiées pour s’adapter aux portes, etc.

• Comprend des tiges de 125 et 150 mm (5 et 6 po) (de rechange au besoin) • Réglable verticalement et horizontalement • Construction en polymère de résistance industrielle • Composants en acier inoxydable 316 de qualité marine • Convient aux poteaux de clôture de 38 à 150 mm (1½ à 6 po) de profondeur • Largeur minimale de poteau de 38 mm (1½ po)

OD

S IÉE IF

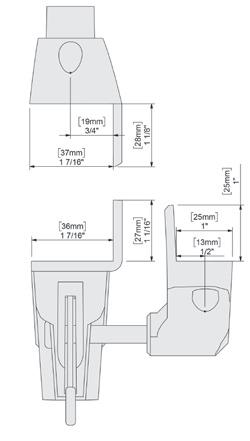

MATÉRIAU DE LA VARIANCE DE ÉCART IDÉAL BARRIÈRE L’ÉCART

CODE

COULEUR

CLÉS

LLD3KA

Noir

Identiques

Métal, bois, vinyle

(25 mm) 1 po

12–38 mm (½–1½ po)

Long pêne

LLD3KD

Noir

Différentes

Métal, bois, vinyle

(25 mm) 1 po

12–38 mm (½–1½ po)

Long pêne

LLD3KAW

Blanc

Identiques

Métal, bois, vinyle

(25 mm) 1 po

12–38 mm (½–1½ po)

Long pêne

LLD3KDW

Blanc

Différentes

Métal, bois, vinyle

(25 mm) 1 po

12–38 mm (½–1½ po)

Long pêne

LLD3LA

Noir

Identiques

Métal, bois

19 mm (¾ po)

12 à 30 mm (½ à 13/16 po)

Pêne court

LLD3LD

Noir

Différentes

Métal, bois

19 mm (¾ po)

12 à 30 mm (½ à 13/16 po)

Pêne court

METAL

* La gamme polymère blanc de D&D peut se décolorer avec le temps.

Les changements esthétiques, la décoloration, etc. ne sont pas couverts par la GARANTIE DE PRODUIT de DD. Consultez nos conseils de nettoyage pour les quincailleries blanches ICI.

22 LOQUETS VERROUILLABLES

DDTECH.COM

WOOD

VINYL

GÂCHE

Aussi offerts avec fini blanc

ÊT R E M

CLÉS À

UPILLES PO U GO

NT VA

SIX

Long pêne demi-tour LokkLatch® DELUXE S3

S IÉE IF

DDTECH.COM

OD

Court pêne demi-tour LokkLatch® DELUXE S3

LOQUETS VERROUILLABLES 23

LOKKLatch

®

PLUS

Loquet d’intimité pour barrière • Fonctionne des deux côtés avec EAB • Gabarit d’alignement innovant pour une installation facile • Comprend des tiges de raccord de 125 et 150 mm (5 et 6 po) • Clé à paillettes avec plus de 200 combinaisons • Options de clés identiques ou de clés différentes • Réglable verticalement et horizontalement • Ne rouille pas, ne se déforme pas et ne se tache pas • Construction en polymère de résistance industrielle • Composants en acier inoxydable 316 de qualité marine • Convient aux poteaux de clôture de 25 à 150 mm (1 à 6 po) de profondeur

METAL

WOOD

VINYL

LL3PWAWT Modèle blanc Bouton d’accès externe (EAB) CLÉS

MATÉRIAU DE LA BARRIÈRE

ÉCART IDÉAL ¾ po (19 mm)

VARIANCE DE L’ÉCART 3 /8 po–13/8 po (10-35 mm)

Métal, bois, vinyle

¾ po (19 mm)

3

Métal, bois, vinyle

¾ po (19 mm)

3

CODE

COULEUR

LL3PWD

Noir

Différentes Métal, bois, vinyle

LL3PWA

Noir

Identiques

LL3PWAWT

Blanc

Identiques

24 LOQUETS VERROUILLABLES

/8 po–13/8 po (10-35 mm) /8 po–13/8 po (10-35 mm)

DDTECH.COM

* La gamme polymère blanc de D&D peut se décolorer avec le temps.

Les changements esthétiques, la décoloration, etc. ne sont pas couverts par la GARANTIE DE PRODUIT de DD. Consultez nos conseils de nettoyage pour les quincailleries blanches ICI.

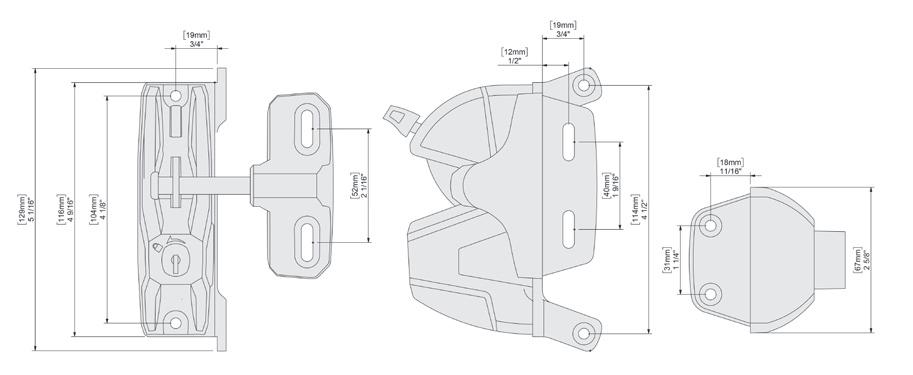

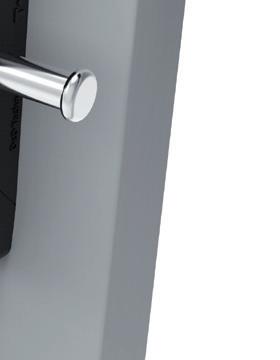

Poignée de poussée/tirage verrouillable, double face

LAVETABL EC

À 6 GOUP ES

RURES R SER

• Fonctionne et se verrouille des deux côtés de la barrière • Conception ergonomique de la poignée • Nécessite seulement le perçage d’un trou dans le poteau • Technologie éprouvée de verrouillage magnétique • Couvercles de garniture noirs inclus • Fixations invisibles • Options de clés identiques ou de clés différentes • Serrures doubles reclavetables à 6 goupilles • Réglable verticalement et horizontalement • Convient aux poteaux de clôture de 38 à 150 mm (1½ à 6 po) de profondeur

ES ILL

METAL

CODE

COULEUR

LLMBT

Noir

FINITION DE LA ÉCART IDÉAL GARNITURE Noir

VARIANCE DE L’ÉCART

¾ po (19 mm) ⅜ po–1¼ po (10-32 mm)

VINYL

58mm 2 1 4"

99mm 37 " 8

29mm 1 1 8"

29mm 1 1 8"

38mm 11 " 2

100mm 15 3 " 16

48mm 7 1 " 8

108mm 1 4 4" 29mm 1 1 8"

221mm 8 11 16 "

55mm 21 " 8

DDTECH.COM

LOQUETS VERROUILLABLES 25

Trousses de barrière pratiques ML3KFSK

LLD3LDTCHD1A

Trousse de barrière à loquet de barrière MagnaLatch® Series 3 plus charnières KwikFit™ à fermeture automatique (tension fixe) pour offrir un accès aux piétons. Pour les barrières en métal et en bois pesant jusqu’à 20 kg (44 lb).

LokkLatch® DELUXE Loquet de barrière de sécurité et d’intimité plus charnières de sécurité à fermeture automatique TruClose® Heavy Duty. Pour les barrières en métal et en bois pesant jusqu’à 70 kg (154 lb).

Aussi offert en blanc.

LLD3KDTCHD1AL2WT

MTSTDKS3LA

LLD3LDTCA1S3

Loquet de barrière de sécurité pour enfants MagnaLatch® Series 3 plus charnières de barrière de sécurité à fermeture automatique TruClose® Regular avec capuchon de sécurité pour charnière. Pour les barrières en métal pesant jusqu’à 30 kg (66 lb).

LokkLatch DELUXE Loquet de barrière de sécurité et d’intimité plus charnières de sécurité à fermeture automatique TruClose® Regular. Pour les barrières en métal et en bois pesant jusqu’à 30 kg (66 lb).

MTSTDKS3LLA

LL3PWDTCA1

Loquet de barrière de sécurité MagnaLatch® Series 3 plus charnières de sécurité à fermeture automatique TruClose® Regular avec pieds de fixation latéraux et capuchon de sécurité pour charnière. Pour les barrières en métal pesant jusqu’à 30 kg (66 lb).

LokkLatch® PLUS Loquet de barrière de sécurité moyenne plus charnières de barrière de sécurité à fermeture automatique TruClose® Regular. Pour les barrières en métal et en bois pesant jusqu’à 30 kg (66 lb).

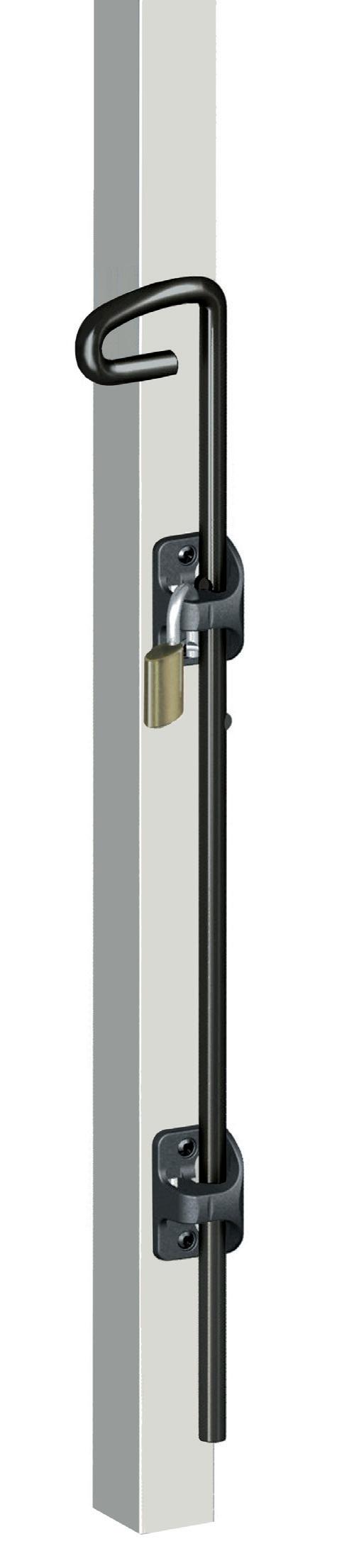

TL01KFP Loquet de barrière à usage général de style à bascule cadenassable T-Latch™ plus charnières KwikFit™ Plain Pivot. Pour les barrières en métal et en bois pesant jusqu’à 25 kg (55 lb).

26 TROUSSES POUR LOQUET + CHARNIÈRE

NOUVEAU

®

NOUVEAU

LLAAKFPK LokkLatch® REGULAR Loquet de barrière à usage général plus charnières KwikFit™ Plain Pivot. Pour les barrières en métal ou en bois pesant jusqu’à 25 kg (55 lb).

DDTECH.COM

NOUVEAU

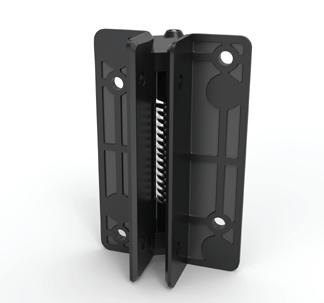

Les charnières pour barrières de sécurité les plus fiables au monde Réglage de la tension breveté

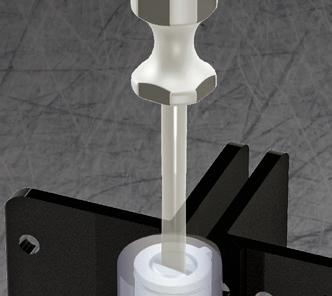

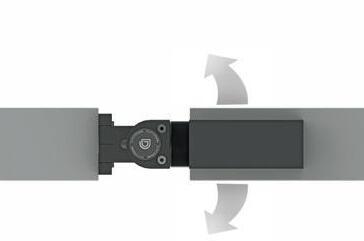

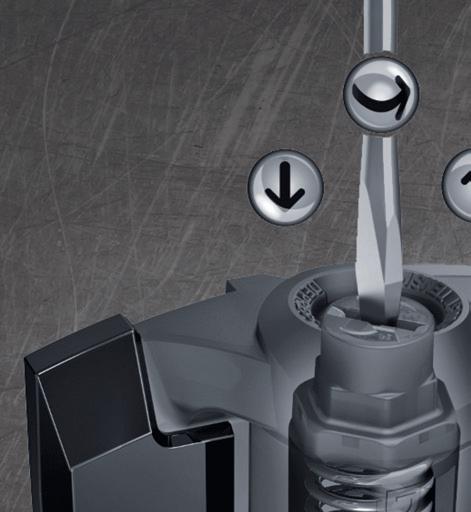

Réglage rapide et facile de la tension (force de fermeture) à l’aide d’un grand tournevis à chaque extrémité du barillet de la charnière.

Corps de charnière moulé

Pas de rouille, de déformation, d’affaissement ou de tache ! Fabriqué à partir de polymère stabilisé aux UV, de résistance industrielle.

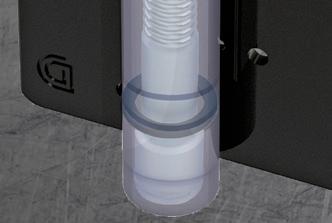

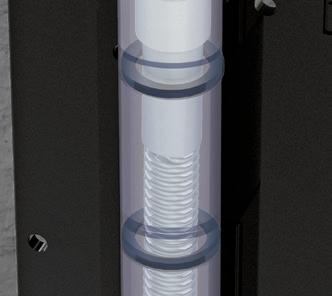

Ressort en acier inoxydable

Le ressort en acier inoxydable de haute qualité assure une fermeture fiable et des performances durables.

Nervures de renforcement Les nervures moulées offrent une résistance supérieure à la torsion et à la latéralisation des vantaux.

Pieds d’alignement en option

Modèles avec ou sans pieds d’alignement à fixation rapide pour une installation rapide et pratique et une force de fixation accrue.

Fixations dissimulées

Les couvre-joints de vantail à clipser dissimulent les fixations pour offrir une finition propre et contemporaine et rehausser le style de la barrière.

Les charnières en polymère super résistantes de D&D ne rouillent pas, ne s’affaissent pas et ne se déforment pas, même dans les conditions les plus rigoureuses. Le boîtier unique du ressort en acier inoxydable ne nécessite ni lubrification ni entretien. Mieux encore, les charnières sont faciles à régler par le propriétaire lui-même, ce qui évite de rappeler l’installateur.

DDTECH.COM

CHARNIÈRES À FERMETURE AUTOMATIQUE

27

TCA1S3

TCA2S3

GAMME TRUCLOSE HEAVY DUTY

GAMME TRUCLOSE REGULAR

TCHD1AS3

TCA3S3

TCHD1S3

TCA4

TCAMA1&2

TCHD2L1SS3

TCHDMA1S3

TCHDRND1S3

TCAMA2RND

TCHDRND2S3

POIDS MAX. PIEDS DE FERMETURE D’ALIGNEMENT AUTOMATIQUE

CODE PRODUIT

OPTIONS DE REVÊTEMENT

MATÉRIAU DE LA BARRIÈRE

ÉCART IDÉAL

TCA1S3

Noir brillant, blanc

Métal

3 ⁄4 po (19 mm)

3

⁄8 po– 7⁄8 po (9-22 mm)

66 lb 30 kg

Optionnel

TCA2S3

Noir brillant, chrome, brossé

Métal à bois

⁄4 po

3

(19 mm)

⁄8 po– 7⁄8 po

(9-22 mm)

66 lb 30 kg

Optionnel

TCA3S3

Noir brillant, chrome, brossé, blanc

Bois, vinyle

3 ⁄4 po (19 mm)

3

⁄8 po– 7⁄8 po (9-22 mm)

66 lb 30 kg

Optionnel

TCA4

S/O

Wood

⁄4 po

3

(19 mm)

⁄8 po– 7⁄8 po

(8-22 mm)

55 lb 25 kg

Non

TCAMA1/2

S/O

Métal, bois, vinyle

13⁄8 po (35 mm)

7 ⁄8 po–2 po (22–50 mm)

55 lb 25 kg

Oui

TCAMA2RND

S/O

Grillage

13⁄8 po (35 mm)

7 ⁄8 po–2 po (22–50 mm)

55 lb 25 kg

Oui

TCHD1AS3

Noir brillant, chrome, brossé, blanc

Métal

⁄4 po

3

(19 mm)

⁄8 po–1 po (9–25 mm)

155 lb 70 kg

Optionnel

TCHD1S3

Noir brillant, chrome, brossé

Métal, bois, vinyle

3 ⁄4 po (19 mm)

3 ⁄8 po–1 po (9–25 mm)

155 lb 70 kg

Optionnel

TCHD2L1SS3

Noir brillant, chrome, brossé, blanc

Bois, vinyle

⁄4 po

(19 mm)

⁄8 po–1 po (9–25 mm)

155 lb 70 kg

Oui

TCHD2L2S3

Noir brillant, chrome, brossé, blanc

Bois, vinyle

Fixe à 13⁄16 po (21 mm)

Fixed at 13⁄16 po (21 mm)

155 lb 70 kg

Oui

TCHDMA1S3

Noir, blanc

Métal, bois, vinyle

1 po (25 mm)

⁄8 po–111 ⁄16 po (16–43 mm)

155 lb 70 kg

Oui

TCHDRNDS3 1/2

S/O

Grillage

1 po (25 mm)

⁄4 po–13⁄8 po (19–35 mm)

132 lb 60 kg

Oui

VARIANCE DE L’ÉCART

3

3

3

3

3

5

3

* Les valeurs sont fondées sur deux charnières sur une barrière d’une taille maximale de : Charnières Regular : 1 500 mm de haut et 900 mm de large (5 po x 3 po) Charnières Heavy Duty : 1 800 mm de haut et 1 200 mm de large (6 po x 4 po)

À FERMETURE 28 CHARNIÈRES AUTOMATIQUE

DDTECH.COM

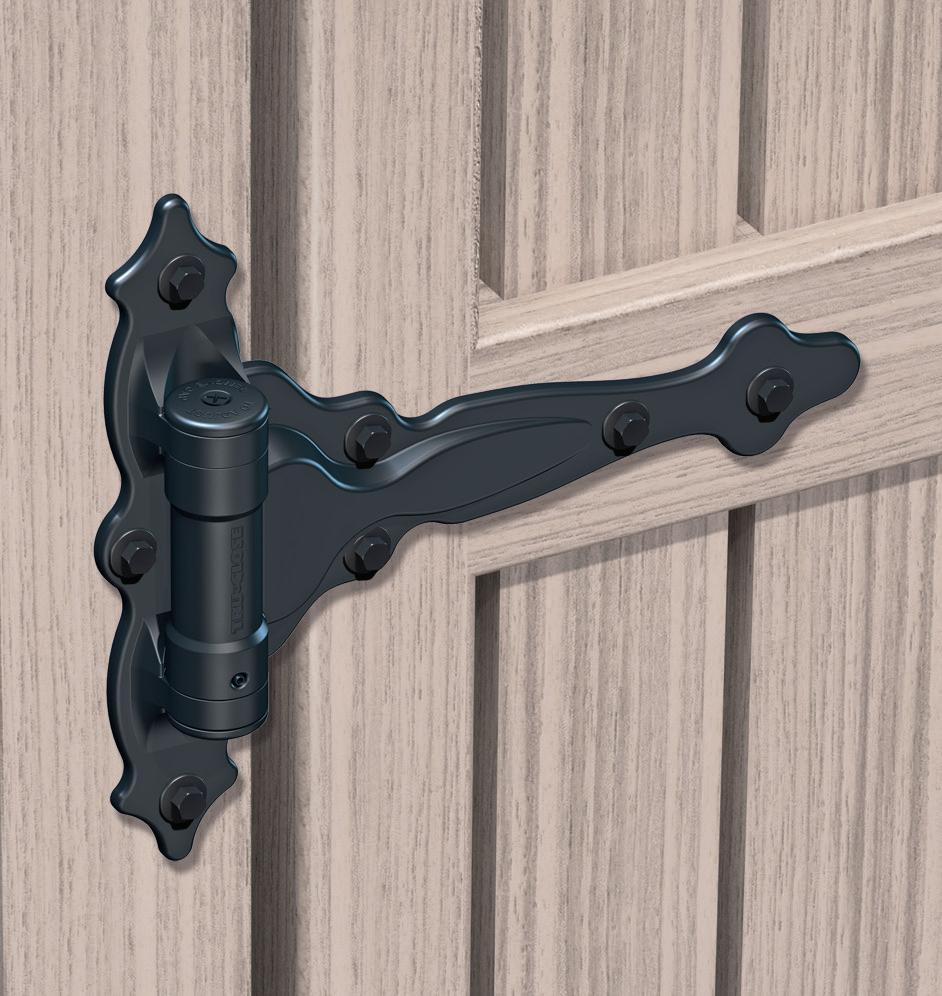

Charnière en T décorative à fermeture automatique pour barrières en bois

MATÉRIAU DE LA BARRIÈRE

ÉCART IDÉAL

VARIANCE DE L’ÉCART

COULEUR

TCA4

Bois

¾ po (19 mm)

¼ po–⅞ po (6-22 mm)

Noir

55lb 25kg

6.5mm 1 " 4

40mm 9 1 16 "

DDTECH.COM m

200mm 778"

OSING AC CL T F-

N IO

WOOD

SEL

CODE

187mm 11 7 32"

CHARNIÈRES À FERMETURE 29 6.5mm AUTOMATIQUE 1 4"

"

40mm 1 916 "

• Fermeture automatique de barrières pesant jusqu’à 25 kg (55 lb) • Ne rouille pas, ne se déforme pas, ne s’affaisse pas et ne se tache pas • Construction stabilisée aux UV en polymère de résistance industrielle • Ressort interne en acier inoxydable 187mm • Nervure centrale moulée pour plus de solidité 711 32" • Fixations incluses

Charnières réglables à fermeture automatique pour barrières à trafic lourd/intense pesant jusqu’à 70 kg (155 lb)

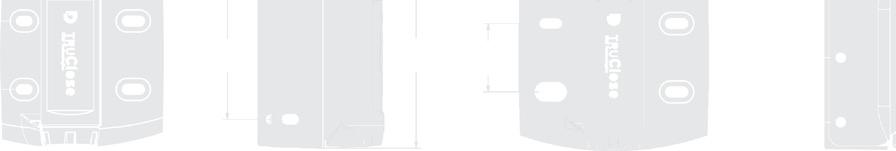

TCHD1AS3 – MÉTAL

TCHD1S3 – MÉTAL/VINYLE/BOIS

Capuchon de sécurité de charnière TruClose®

Utilisation facultative. Permet d’éviter que les enfants n’utilisent la charnière inférieure comme point d’appui pour grimper.

CODE : TCHDCAPS3 TCHD1AS3 35mm 1 38"

21mm 13 " 16

27mm 1 1 16 "

• Conviennent aux applications de barrières de sécurité pour piscines et enfants • Réglage de la tension breveté par D&D • Ne rouille pas, ne se déforme pas, ne s’affaisse pas et ne se tache pas • Réglage de la tension à partir de n’importe quelle extrémité (le réglage doit toujours être orienté vers le haut) • Construction stabilisée aux UV en polymère de résistance industrielle • Durabilité autolubrifiante, sans entretien • Ressort de fermeture interne en acier inoxydable • Options du couvercle de garniture – noir brillant, blanc, brossé ou chromé • Les charnières sont vendues par paire, les capuchons de sécurité des charnières sont vendus à l’unité TCHD1S3

35mm 1 38"

49mm 1 15 16 "

27mm 1 1 16 "

21mm 13 16 "

27mm 1 1 16 "

TCHD2S3 49mm 1 15 16 "

78mm 31 16 "

27mm 1 1 16 "

27mm 1 1 16 "

56mm 2 316"

22mm 7/8"

45mm 1 3/4"

44.5mm 1 34"

121mm 4 3/4"

19mm 3 " 4

À FERMETURE 30 CHARNIÈRES AUTOMATIQUE

21mm 13 " 16

78mm 31 16 " 27mm 1 1 16 "

176mm 615 16 "

118.5mm 11 4 16 "

90.5mm 3916 "

121mm 434"

TCHD2L2S3 – VINYLE/BOIS

56mm 2316 "

56mm 3 2 16 "

19mm 3 " 4

44.5mm 1 34"

DDTECH.COM

121mm 434"

47mm 7 1 8"

44.5mm 1 34"

TCA1S3WT

TCA1L2S3BT

CODE

FINITION DE LA GARNITURE

MATÉRIAU DE LA BARRIÈRE

PIEDS LATÉRAUX

ÉCART IDÉAL

TCA1S3BT

Noir brillant

Métal

–

¾ po (19 mm)

TCA1S3WT

Blanc

Métal

–

¾ po (19 mm)

TCA1L2S3BT

Noir brillant

Métal

2 pieds

Fixe à 13⁄16 po (21 mm)

TCA1L2S3WT

Blanc

Métal

2 pieds

Fixe à 21 mm (13⁄16 po)

TCA2S3BT

Noir brillant

Métal/bois

–

¾ po (19 mm)

TCA2L2S3BT

Noir brillant

Métal/bois

2 pieds

Fixe à 13⁄16 po (21 mm)

TCA3S3BT

Noir brillant

Vinyle/bois

-

¾ po (19 mm)

VARIANCE DE L’ÉCART 3 ⁄8 po– 7⁄8 po (9-22 mm) ⁄8 po– 7⁄8 po (9-22 mm)

3

– – ⁄8 po– 7⁄8 po (9-22 mm)

3

– ⁄8 po– 7⁄8 po (9-22 mm)

3

TCA3L2S3BT

Noir brillant

Vinyle/bois

2 pieds

Fixe à 13⁄16 po (21 mm)

–

TCA3L2S3WT

Blanc

Vinyle/bois

2 pieds

Fixe à 13⁄16 po (21 mm)

–

TCACAPS3

Noir brillant

Capuchon de sécurité

–

–

–

METAL

WOOD

VINYL

66lb 30kg

PIEDS D’ALIGNEMENT (Modèles « L2 ») : Pieds d’alignement à fixation rapide pour une installation rapide et pratique et une force de fixation accrue.

Deux pieds assurent une fixation double face sûre.

* La gamme polymère blanc de D&D peut se décolorer avec le temps.

Les changements esthétiques, la décoloration, etc. ne sont pas couverts par la GARANTIE DE PRODUIT DE DD. Consultez nos conseils de nettoyage pour les quincailleries blanches ICI.

DDTECH.COM

CHARNIÈRES À FERMETURE 31 AUTOMATIQUE

Charnières réglables à fermeture automatique pour barrières à trafic lourd/intense pesant jusqu’à 70 kg (155 lb)

TCHD1AS3 – MÉTAL

TCHD1S3 – MÉTAL/VINYLE/BOIS

Capuchon de sécurité de charnière TruClose®

Utilisation facultative. Permet d’éviter que les enfants n’utilisent la charnière inférieure comme point d’appui pour grimper.

CODE : TCHDCAPS3 TCHD1AS3 35mm 1 38"

21mm 13 " 16

27mm 1 1 16 "

• Conviennent aux applications de barrières de sécurité pour piscines et enfants • Réglage de la tension breveté par D&D • Ne rouille pas, ne se déforme pas, ne s’affaisse pas et ne se tache pas • Réglage de la tension à partir de n’importe quelle extrémité (le réglage doit toujours être orienté vers le haut) • Construction stabilisée aux UV en polymère de résistance industrielle • Durabilité autolubrifiante, sans entretien • Ressort de fermeture interne en acier inoxydable • Options du couvercle de garniture – noir brillant, blanc, brossé ou chromé • Les charnières sont vendues par paire, les capuchons de sécurité des charnières sont vendus à l’unité TCHD1S3

35mm 1 38"

49mm 1 15 16 "

27mm 1 1 16 "

21mm 13 " 16

27mm 1 1 16 "

TCHD2S3 49mm 1 15 16 "

78mm 31 16 "

27mm 1 1 16 "

27mm 1 1 16 "

56mm 2 316"

22mm 7/8"

45mm 1 3/4"

44.5mm 1 34"

121mm 4 3/4"

19mm 3 4"

À FERMETURE 32 CHARNIÈRES AUTOMATIQUE

21mm 13 " 16

78mm 31 16 " 27mm 1 1 16 "

176mm 615 16 "

118.5mm 11 4 " 16

90.5mm 3916 "

121mm 434"

TCHD2L2S3 – VINYLE/BOIS

56mm 23 " 16

56mm 2316 "

19mm 3 4"

44.5mm 3 1 4"

DDTECH.COM

121mm 434"

47mm 1 78"

44.5mm 1 34"

TCHD1AS3

CODE

FINITION DE LA GARNITURE

MATÉRIAU DE LA BARRIÈRE

PIEDS LATÉRAUX

ÉCART IDÉAL

VARIANCE DE L’ÉCART

TCHD1AS3BT

Noir

Métal

-

3

⁄4 po (19 mm)

⁄8 po–1 po (9-25 mm)

TCHD1AS3WT

Blanc

Métal

-

3

⁄4 po (19 mm)

3 ⁄8 po–1 po (9-25 mm)

TCHD1AL1S3BT

Noir

Métal

1 pied

3

⁄4 po (19 mm)

3 ⁄8 po–1 po (9-25 mm)

TCHD1AL2S3WT

Blanc

Métal

TCHD1AL2S3BT

Noir

Métal

2 pieds

Fixe à 13⁄16 po (21 mm)

-

2 pieds

Fixe à 13⁄16 po (21 mm)

-

⁄4 po (19 mm)

⁄8 po–1 po (9-25 mm)

TCHD1S3BT

Noir

Métal/bois/vinyle

-

TCHD1L2S3BT

Noir

Métal/bois/vinyle

2 pieds

TCHD2L1SS3BT

Noir

Vinyle/bois

1 pied

TCHD2L2S3BT

Noir

Vinyle/bois

Noir

Capuchon de sécurité

TCHDCAPS3

METAL

WOOD

VINYL

3

3

3

Fixe à 13⁄16 po (21 mm)

-

⁄4 po (19 mm)

⁄8 po–1 po (9-25 mm)

2 pieds

Fixe à 13⁄16 po(21 mm)

-

-

-

-

3

PIEDS D’ALIGNEMENT Modèles « L2 » et « L1 » : Pieds d’alignement à fixation rapide pour une installation rapide et pratique et une force de fixation accrue.

Deux pieds assurent une fixation sûre, à double face.

3

155lb 70kg

* La gamme polymère blanc de D&D peut se décolorer avec le temps.

Les changements esthétiques, la décoloration, etc. ne sont pas couverts par la GARANTIE DE PRODUIT DE DD. Consultez nos conseils de nettoyage pour les quincailleries blanches ICI.

DDTECH.COM

CHARNIÈRES À FERMETURE AUTOMATIQUE

33

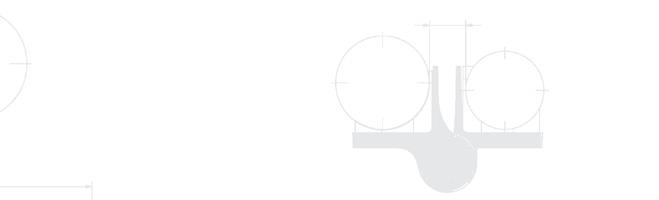

Charnières à fermeture automatique pour les applications à poteau rond • Réglage aisé de la tension aux deux extrémités • Comprend des adaptateurs pour divers diamètres de poteau • Installation de basculement de la barrière vers la droite ou la gauche • Pieds de fixation latéraux pour un alignement rapide et une force supplémentaire • Barrières à fermeture automatique pesant jusqu’à 70 kg (154 lb) • Composants en acier inoxydable et polymère de qualité industrielle stabilisé aux UV • Ne rouillera pas, ne se bloquera pas, ne s’affaissera pas et ne se tachera pas • Toutes les attaches sont incluses

TCHDRND1S3 DIAMÈTRE DE LA BARRIÈRE*

DIAMÈTRE DU POTEAU*

DISTANCE ENTRE LA BARRIÈRE ET LE POTEAU (D)

ÉCART DE BARRIÈRE FIXE (E)

35 mm (1⅜ po)

48–51 mm (2 po)

67 mm (2⅝ po)

25 mm (1 po)

35 mm (1⅜ po)

60 mm (2⅜ po)

⁄16 po) 78 mm (3¹⁄⁸ po) 70 mm (2¾ po)

25 mm (1 po)

13

72 mm (2

35 mm (1⅜ po)

73 mm (2⅞ po)

41 mm (1⅝ po)

48–51 mm (2 po)

41 mm (1⅝ po)

60 mm (2⅜ po)

75 mm (3 po)

25 mm (1 po)

41 mm (1⅝ po)

73 mm (2⅞ po)

81 mm (3¼ po)

25 mm (1 po)

25 mm (1 po) 25 mm (1 po)

TCHDRND2S3 DISTANCE ENTRE LA BARRIÈRE ET LE POTEAU (D)

ÉCART DE BARRIÈRE FIXE (E)

48–51 mm (2 po)

75 mm (3 po)

24 mm (1 po)

73 mm (2⅞ po)

86 mm (3⅜ po)

24 mm (1 po)

DIAMÈTRE DE LA BARRIÈRE*

DIAMÈTRE DU POTEAU*

48–51 mm (2 po) 48–51 mm (2 po)

* En utilisant les adaptateurs de poteau rond fournis

154lb 70kg

ROUND

TCHDRND1S3

TCHDRND2S3

Distance from post centers Distance depuis le centre du poteau

Distance from centers Distance depuis le post centre du poteau

D

D

E

E

(82mm) 7 3 32" (108mm) 1 4 4"

(82mm) 7 3 32"

(73mm) 7 2 8"

(44.5mm) 3 1 4"

(123mm) 27 4 32"

(121mm) 25 4 32"

(83.5mm) 9 3 32"

(42mm) 21 1 32"

(44.5mm) 3 1 4"

(121mm) 25 4 32"

(42mm) 21 1 32"

TCHDRND1S3

À FERMETURE 34 CHARNIÈRES AUTOMATIQUE

(79mm) 1 3 8"

TCHDRND2S3

GATE DIAMETER

POST DIAMETER

D

E

1 3/8" (35mm)

2" (48mm-51mm)

2 5/8" (67mm)

15/16" (24mm)

1 3/8" (35mm)

2 3/8" (60mm)

2 7/8" (72mm)

15/16" (24mm)

GATE DIAMETER

DDTECH.COM 1-7/8"-2" (48mm-51mm) 1-7/8"-2" (48mm-51mm)

POST DIAMETER

D

E

1-7/8"-2" (48mm-51mm)

3" (75mm)

15/16" (24mm)

2 3/8" (60mm)

3 1/8" (80mm)

15/16" (24mm)

Charnières à fermeture automatique hautement réglables pour barrières à poteau rond ou grillagées • Réglage triple : vertical, horizontal et tension • Pieds d’alignement facile et fentes de réglage • Réglage jusqu’à ¾ po (19 mm) • Pour des écarts à partir de 7⁄ 8-2 po (22-50 mm) • Fermeture automatique de barrières pesant jusqu’à 25 kg (55 lb) • Ne rouille pas, ne se déforme pas, ne s’affaisse pas et ne se tache pas • Polymère de résistance industrielle avec composants inoxydables • Stabilisation aux UV, durabilité autolubrifiante

CODE

MATÉRIAU DE LA BARRIÈRE

ÉCART IDÉAL

VARIANCE DE L’ÉCART

COULEUR

TCAMA2RND

Grillage

1⅜ po (35 mm)

⅞ po–2 po (22-50 mm)

Noir

55lb 25kg

ROUND

Fits fence posts of 1.7/8" – 2", Fits [35mm] 1.3/8" up to [41mm] 1.5/8"

102mm 4" 40mm 1 9 " 16

[102mm] 4"

96mm 32532"

Convient à 35 mm (1,3/8 po) à 41 mm (1,5/8 po)

Réglage horizontal [22–50mm] 7/8 po à 2 po

102mm 4"

Convient aux poteaux de 1,7/8 po - 2 po, 2,3/8 po et 2,7/8 po (48-51, 60 et 73 mm)

DDTECH.COM

CHARNIÈRES À FERMETURE 35 AUTOMATIQUE

Charnières à fermeture automatique hautement réglables pour barrières à large écartement • Réglage triple : vertical, horizontal et tension • Réglage horizontal jusqu’à ¾ po (19 mm) • S’adaptent aux écarts jusqu’à 50 mm (2 po) • Construction stabilisée aux UV en polymère de résistance industrielle • Ressort et composants internes en acier inoxydable • Modèle Regular à fermeture automatique pour barrières pesant jusqu’à 25 kg (55 lb) CODE

MATÉRIAU DE LA BARRIÈRE

ÉCART IDÉAL

TCAMA1

Métal, bois, vinyle

1⅛ po (29 mm)

TCAMA2

Métal, bois, vinyle

1⅛ po (35 mm)

⅞ po–2 po (22-50 mm)

Noir

TCAMA2WT

Métal, bois, vinyle

1⅛ po (35 mm)

⅞ po–2 po (22-50 mm)

Blanc

METAL

WOOD

VARIANCE DE L’ÉCART

COULEUR

⅞ po–1½ po

Noir

(22-38 mm)

55lb 25kg

VINYL

Regular TCAMA2

23mm 29 32"

ÉCART RÉGLABLE GAP HORIZONTALLY HORIZONTALEADJUSTABLE MENT

30mm 1 316 "

23mm 29 32"

30mm 13 " 16

25mm 31 " 32

ÉCART GAP RÉGLABLE HORIZONTALLY HORIZONTALEADJUSTABLE MENT

30mm 1 316 " 30mm 13 " 16

25mm 31 " 32

Regular TCAMA1 TCAMA1

TCAMA2

86mm 33 " 8

101mm 31 3 32" 27mm 11 " 16

40mm 1 9 " 16

96mm 32532"

96mm 32532"

Regular TCAMA2WT

36 CHARNIÈRES À FERMETURE AUTOMATIQUE

DDTECH.COM

NOUVEAU PRODUIT

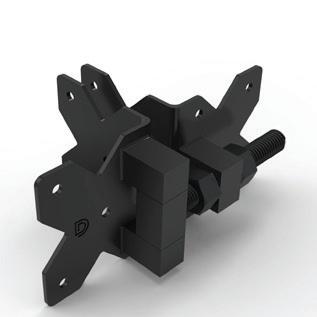

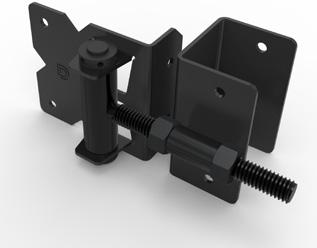

Charnières à fermeture automatique hautement réglables et robustes pour barrières à large écartement • Réglage triple : vertical, horizontal et tension • Jusqu’à 50 % plus rapides à installer grâce aux NOUVEAUX supports intégrés • Réglage rapide de la fermeture automatique – aucun outil spécial n’est nécessaire • Fermeture automatique de barrières pesant jusqu’à 70 kg (154 lb) • Construction stabilisée aux UV en polymère de résistance industrielle • Ressort interne en acier inoxydable • Design contemporain pour barrières en vinyle et en composite • Couvercles de garniture amovibles et toutes fixations incluses

Réglage horizontal jusqu’à 11/16 po (27 mm) Réglage vertical jusqu’à ¹⁵/16 po (24 mm)

Blanc

Vinyle, composite

1 po (25 mm)

22mm 7/8"

36mm 1 7/16"

20mm 3/4"

22mm 7/8"

24mm 15/16"

70mm 2 3/4"

54mm 2 1/8"

58mm 2 5/16"

58mm 2 5/16"

62mm 2 7/16"

45mm 1 3/4"

120mm 4 11/16"

120mm 4 11/16"

64mm 2 1/2"

36mm 1 7/16"

46 1 13/16"

46[16 - 33mm] 5/8" - 1 5/16" 1 13/16" GATE GAP RANGE

170mm 6 11/16"

56mm 2 3/16"

24mm 15/16"

54mm 2 1/8"

62mm 2 7/16"

77mm 3"

62mm 2 7/16"

27mm 1 1/16" HORIZONTAL ADJUSTMENT

VERTICAL ADJUSTMENT

[16 - 33mm] 5/8" - 1 5/16" GATE GAP RANGE

54mm 2 1/8" 170mm 6 11/16"

70mm 2 3/4"

⅝ po–111/16 po (16-43 mm)

TCHDMA1S3WT

24mm 15/16"

56mm 2 3/16"

Noir

24mm 15/16"

COULEUR

⅝ po–111/16 po (16-43 mm)

Vinyle, composite

45mm 1 3/4"

45mm 1 3/4"

VARIANCE DE L’ÉCART

TCHDMA1S3BT

20mm

27 1 1/16"

ÉCART IDÉAL

1 po (25 mm)

22mm 36mm 24mm * La gamme polymère blanc de D&D20mm peut se 15/16" 7/8"3/4" 1 7/16" 3/4" décolorer avec le temps. Les changements esthétiques, la décoloration, etc. ne sont pas TCHDMAS3 [16 - 33mm] 5/8" - 1 5/16" couverts par la GARANTIE DE PRODUIT DE DD. PLAGE D’ÉCARTS DE BARRIÈRE GATE GAP RANGE Consultez nos conseils de nettoyage pour les quincailleries blanches ICI.

27 1 1/16"

VERTICAL ADJUSTMENT

MATÉRIAU DE LA BARRIÈRE

70mm 2 3/4"

CODE

56mm 2 3/16"

24mm 15/16"

27mm 1 1/16" HORIZONTAL ADJUSTMENT

VERTICAL ADJUSTMENT

77mm 3"

27mm 1 1/16" HORIZONTAL ADJUSTMENT

77mm 3"

MAS3

154lb 70kg

VINYL

TCHDMAS3

27 1 1/16"

170mm 6 11/16"

DDTECH.COM

CHARNIÈRES À FERMETURE 37 AUTOMATIQUE

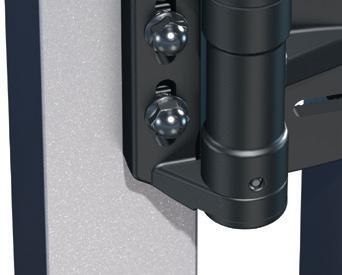

Charnières à fermeture automatique de style traditionnel pour barrières en aluminium Réglage de la tension breveté • Réglage de la tension par les deux extrémités (le réglage de la tension est toujours orienté vers le haut) • 6 niveaux de tension pour un réglage plus fin (convient aux barrières métalliques) • Réglage de la tension d’une seule main (à l’aide d’un tournevis à tête fendue)

Pivot en polymère

Les rondelles de pivot en polymère à faible friction assurent une longue durée de vie et une faible maintenance

Pieds à fixation latérale

Pour un alignement rapide lors de l’installation plus une force de fixation accrue

Ressort en acier inoxydable Ressort de torsion interne en acier inoxydable pour éviter tout blocage et toute coloration

Installation polyvalente

Convient aux barrières orientées à gauche ou à droite

Poids de la barrière

Fermeture automatique de barrières pesant jusqu’à 20 kg (44 lb)

3 finitions disponibles

Aluminium avec finition poudre noir, bronze ou blanc (le modèle KF3A1BL n’est disponible qu’en noir)

Modèle de vantail plus étroit de 25 mm (1 po)

Sa taille a été réduite de 10 %. Conçu pour s’adapter aux poteaux de plus petite taille, avec un vantail plus étroit. Disponible uniquement en noir.

2

KF3A

38

KF3A1BL

CHARNIÈRES KWIKFIT®

DDTECH.COM

Charnières à usage général en aluminium et en polymère

GAMME DE POLYMÈRES

KF3A1BL

KF3ABL

Noir (brillant) Noir, blanc* ou bronze* Largeur de vantail Se monte sur un de 1 po (25 mm) poteau ou sur un Se monte sur un poteau mur s'il n'y a pas de ou sur un mur s’il n’y a poteau disponible pas de poteau disponible

CODE PRODUIT KF3

KWIKFIT ALUMINIUM

Crêtes d’alignement, fermeture automatique

KF3L2

2 pieds de fixation latéraux, fermeture automatique

KF3A

Montage mural ou sur poteau, fermeture automatique

KF3A1BL

KWIKFIT POLYMÈRE

Montage mural ou sur poteau, fermeture automatique

KF3P

Pas de ressort, sans fermeture automatique

KF3S

Tension fixe, fermeture automatique

KF3A1BL/KF3A

KF3L2

Noir, blanc* ou bronze* Deux pieds de fixation latéraux pour plus de solidité

KF3P

Noir Charnière à pivot simple

KF3S

Noir Charnière à fermeture automatique

POIDS MAX. DE LA FERMETURE AUTOMATIQUE*

MATÉRIAU DE LA CHARNIÈRE

OPTIONS DE COULEUR

BARRIÈRE MATÉRIAU

ÉCART IDÉAL

Métal

Fixe à ½ po 13 mm

20 kg/44 lb

Aluminium

Noir, bronze, blanc

Métal

Fixe à ½ po 13 mm

20 kg/44 lb

Aluminium

Noir, bronze, blanc

Métal, bois, vinyle

Fixe à ¾ po 19 mm

20 kg/44 lb

Aluminium

Noir, bronze, blanc

Métal, bois, vinyle

Fixe à ⅞ po 21,5 mm

20 kg/44 lb

Aluminium

Noir

Métal, bois

Fixe à ¾ po 19 mm

S/O

Polymère

Noir

Métal, bois

Fixe à ¾ po 19 mm

20 kg/44 lb

Polymère

Noir

KF3A1/KF3A

Poteau-barrière

KF3

Montage poteau-barrière avec crêtes d’alignement

KF3L2

Montage poteau-barrière avec deux pieds de fixation latéraux

MUR

Se monte sur un poteau ou sur un mur s'il n'y a pas de poteau disponible

KF3

Noir, blanc* ou bronze* Crêtes d’alignement pour une installation rapide et facile

* Disponible en noir, blanc ou bronze.

KF3A1BL uniquement disponible en noir.

DDTECH.COM

CHARNIÈRES KWIKFIT®

39

Charnières en aluminium réglables à fermeture automatique • Charnières à fermeture automatique de style traditionnel • Construction en aluminium avec revêtement en poudre • Modèles à montage mural et sur poteau disponibles • Ressort de fermeture interne en acier inoxydable • Réglage de la tension par les deux extrémités • Douilles en polymère à faible friction pour une fermeture en douceur • Fermeture automatique de barrières pesant jusqu’à 20 kg (44 lb) • Nouveau modèle de vantail de 25 mm (1 po) pour les cadres étroits

COULEUR

MODÈLE – VARIANCE DE L’ÉCART CARACTÉRISTIQUE

KF3A1BL

Noir brillant

Montage mural ou sur poteau

Fixe à 7⁄8 po (21,5 mm)

KF3ABL

Noir brillant

Montage mural ou sur poteau

Fixe à ¾ po (19 mm)

KF3ABR

Bronze satiné

Montage mural ou sur poteau

Fixe à ¾ po (19 mm)

KF3AWT

Blanc brillant

Montage mural ou sur poteau

Fixe à ¾ po (19 mm)

KF3BL

Noir brillant

Crêtes d’alignement

Fixe à ½ po (13 mm)

KF3BR

Bronze satiné Crêtes d’alignement

Fixe à ½ po (13 mm)

KF3WT

Blanc brillant Crêtes d’alignement

Fixe à ½ po (13 mm)

KF3L2BL

Noir brillant

2 pieds de fixation latéraux

Fixe à ½ po (13 mm)

KF3L2BR

Bronze satiné

2 pieds de fixation latéraux

Fixe à ½ po (13 mm)

KF3L2WT

Blanc brillant

2 pieds de fixation latéraux

Fixe à ½ po (13 mm)

10.2mm

REMARQUE : Nouveau modèle KF3A1BL (25 mm/1 po de largeur de vantail) vendu par paire.

Tous les autres modèlesKwikFit® en aluminium sont vendus en tant que charnières simples.

Pour les options d’appariement ou de kit, veuillez contacter votre représentant commercial D&D.

KF3A

25.4mm (1”)

19mm (3/4”)

KF3

(3½”)

33mm (15 /16” )

19mm (3/4”)

KF3L2 25.4mm (1”)

8mm 5 " 16

38mm (11/2”)

25.4mm (1”)

38mm (11/2”) 13mm (1/2”)

CHARNIÈRES KWIKFIT®

KF3A • KF3 • KF3L2

38mm (11/2”) 13mm (1/2”)

40

38mm (11/2”)

146mm

25.4mm (1”)

33mm (15/ 16” )

38mm (11/2”)

75mm (3”)

( 5 3 /4”)

25.4mm 21.5mm (1”) (27/32”)

90mm

(15/16”)

23.5mm

33mm (15/16” )

25.4mm (1”)

25.4mm (1”)

33mm (15/16” )

25.4mm (1”)

21.5mm

(27/32”)

20mm (2 5 /32”)

KF3A

75mm (3”)

KF3A1BL

A

5.5mm 7 " 32

KF3A1BL

KF3A1BL

10mm (25/64”)

61mm (2 1 3 /32”)

(13/32”)

6.5mm (¼”)

CODE

2

44lb 20kg

WOOD

METAL

132mm (5 1 3 /64”)

BRICK

DDTECH.COM

89mm (3½”)

Charnières pour barrières à usage général de poids léger à moyen

KF3P Pivot plein, sans ressort

KF3S Fermeture automatique, tension fixe CODE COULEUR

MODÈLE – CARACTÉRISTIQUE

IDÉAL

MATÉRIAU DE LA BARRIÈRE

KF3P

Noir

Pivot plein – sans ressort

Fixe à ¾ po (19 mm)

Métal, bois, vinyle

KF3S

Noir

Fermeture automatique –tension fixe

Fixe à ¾ po (19 mm)

Métal, bois, vinyle

1/4" 6.2 mm)

2 63/64" (76mm)

VINYL

1 37/64" (40 mm)

(

1/4" 6.2 mm)

1" (50mm)

(

WOOD

4 21/64" (110mm)

METAL

4 21/64" (110mm)

• Nouvelles charnières de barrière économiques • Construction en polymère de résistance industrielle • Le capuchon de sécurité intégré empêche tout accrochage • Composants en acier inoxydable • Ne rouille pas, ne se déforme pas, ne s’affaisse pas et ne se tache pas • Modèle KF3P à fermeture automatique pour barrières pesant jusqu’à 25 kg (55 lb) 1 37/64" (40 mm) • KF3S ferme automatiquement les barrières pesant jusqu’à 20 kg (44 lb)

2 49/64" (70.3mm)

2 49/64" (70.3mm)

31/32" (24.5mm)

sur la barrière et le poteau de clôture. La fixation double face (sur la face et sur le côté du poteau et de la barrière) renforce également la solidité du montage.

31/32" (24.5mm)

Pieds de fixation latéraux KwikFit ™ Assurent un alignement rapide et facile des charnières 2 49/64" (70.3mm)

DDTECH.COM

2 49/64" (70.3mm)

CHARNIÈRES KWIKFIT®

41

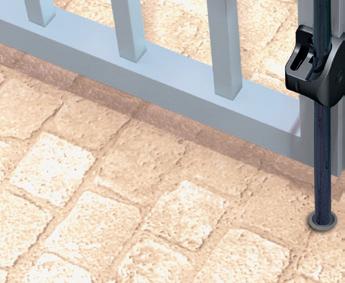

Pêne de sécurité verrouillable haut de gamme • Tige en acier inoxydable 316 de qualité marine • Système de montage robuste du boîtier en polymère • Serrure à 6 goupilles (repositionnable pour s’adapter aux serrures des portes et barrières) • Les rainures de rétention empêchent les chutes et les frottements • Longueur de boulon : 450 et 610 mm (18 po et 24 po) • Les modèles pour le bois et le vinyle ont des points de fixation supplémentaires • Le « socle » optionnel retient le boulon dans le sol

À LE 6 GOU P

RRURE R SE

LAVETAB EC

ES ILL

METAL

WOOD

VINYL

En option Socle LBBPGB

CODE

COULEUR

MATÉRIAU DE LA BARRIÈRE

LONGUEUR DE BOULON

LB118BX

Noir

Métal

18 po (450 mm)

LB124BX

Noir

Métal

24 po (610 mm)

LB218BX

Noir

Bois, vinyle

18 po (450 mm)

LBBPGB

Noir

Socle en option

-

Points de fixation supplémentaires pour les modèles en bois et en vinyle

105.5mm 4532"

594mm 2313 32"

120mm

55mm 2532"

38mm 1 1 2"

4 23 " 32

120mm 23 4 32"

21mm 27 32"

38mm 1 1 2"

38mm 11 " 2

14mm 9 16 "

42

PÊNES

DDTECH.COM

Pêne économique et cadenassable • Acier inoxydable électro-poli et revêtement en poudre • Système de montage robuste du boîtier en polymère • Pêne creux très résistant à l’usure et à la corrosion • Cadenassable, avec possibilité de rangement du cadenas • Les languettes de rétention empêchent le pêne de glisser et de tomber • Systèmes de montage pour le métal, le bois et le vinyle • Longueur de boulon : 610 et 1 020 mm (24 po et 40 po) METAL

WOOD

VINYL

CODE

COULEUR

MATÉRIAU DE LA BARRIÈRE

LONGUEUR DE BOULON

QB124

Noir

Métal

24 po (610 mm)

QB140

Noir

Métal

40 po (1020 mm)

QB224

Noir

Bois, vinyle

24 po (610 mm)

QB240

Noir

Bois, vinyle

40 po (1020 mm)

LBBPGB

Noir

Socle en option

–

21mm 27 32"

120mm

4 23 " 32

120mm 23 4 32"

116mm

4 1932"

37mm

617mm 24932"

25mm 31 32"

1 1532"

25mm 31 " 32

49mm

1 15 16 "

14mm 9 16 "

DDTECH.COM

PÊNES

43

METAL

WOOD

TCGS3

VINYL

Dispositif de protection de barrière en 3 tailles et styles

• Construction en polymère de résistance industrielle + amortisseur en caoutchouc • Prévient les dommages causés aux loquets et aux charnières • Réduit grandement le bruit du claquement de porte • Deux pieds de fixation latéraux pour plus de solidité 77mm 31 32"

TCGS2

TCGS1WT

21mm 13 16 "

22mm 7 8"

45mm

1 2532"

33mm 5 1 " 16

70mm 234"

60mm 238"

30mm 1 316 "

62mm 2716 "

TCGS1

TCGS2 133mm 51 4"

TCGS1 63mm 215 32"

CODE

METAL

MATÉRIAU DE LA BARRIÈRE

TCGS1

Noir

Bois, vinyle

TCGS1WT

Blanc

Bois, vinyle

TCGS2

Noir

Métal, bois, vinyle

TCGS3

Noir

Métal

94mm 311 16 "

120mm 42332"

COULEUR

VINYL

WOOD

CODE

27mm 1 1 16 "

106mm 4 316 "

• Ergonomie et style améliorés • Pieds de fixation latéraux pour un alignement rapide et une solidité accrue • S’adapte aux barrières s’ouvrant à gauche ou à droite • Ne rouille pas, ne se tache pas et ne s’écaille pas • Construction en polymère de résistance industrielle • Disponible en noir ou blanc • Fixations en acier inoxydable incluses

38mm 1 1 2"

Poignée de porte ergonomique à usage général

156.5mm 6316 "

120mm 42332"

TCGS3 93mm 321 32"

31.5mm 1 1 4"

COULEUR

MATÉRIAU DE LA BARRIÈRE

LL3GH

Noir

Métal, bois, vinyle

LL3GHWT

Blanc

Métal, bois, vinyle

* La gamme polymère blanc de D&D peut se décolorer avec le temps.

Les changements esthétiques, la décoloration, etc. ne sont pas couverts par la GARANTIE DE PRODUIT DE DD. Consultez nos conseils de nettoyage pour les quincailleries blanches ICI.

44ACCESSOIRES POUR BARRIÈRES

DDTECH.COM

Des ferme-charnières hydrauliques puissants.

Robustes et résistants à la corrosion.

Pieds d’alignement à fixation rapide

Pour faciliter l’installation et l’alignement, force de fixation double face.

Fentes d’alignement vertical

Pour réaligner la charnière (barrière) à tout moment.

Sécurité accrue

Vis Torx empêchant toute dégradation.

Options de réglage multiples

• Fermeture automatique et vitesse réglables • Mouvement de fermeture final réglable • Réglage horizontal de l’ouverture de la barrière ½ po-1⅜ po (12-35 mm)

Résistance supérieure à la corrosion

• Les modèles à souder en acier sont dotés d’un revêtement exclusif en zinc lamellaire non électrolytique de haute performance (pas de meulage requis avant la soudure).

• Les modèles en aluminium à visser sont dotés d’un revêtement anodisé de 50 microns d’épaisseur.

Modèle READYFIT

Supports de montage

Une variété d’options de support de barrière pour s’adapter à pratiquement toutes les applications à poteau carré : • Acier ou aluminium • Fixé ou soudé • Montage extérieur, affleuré ou central

Puissant système hydraulique dissimulé

Le système hydraulique est dissimulé dans la charnière, ce qui permet une fermeture contrôlée et silencieuse dans un design compact et inviolable. Il n’est pas nécessaire d’ajouter du liquide.

Système de glissement à double roulement Modèle MONTAGE AFFLEURÉ

5

DDTECH.COM

Deux rangées de roulements pour des performances toujours supérieures

CHARNIÈRES SURECLOSE® 45

SURE Close

®

Guide de sélection des ferme-charnières hydrauliques

READYFIT™

MONTAGE AFFLEURÉ

MONTAGE CENTRAL

CONCEALFIT

FERMETURE ANGLE D’OUVER- AUTOMATIQUE À TURE MAX. PARTIR DE

MODEL

DESCRIPTION DU PRODUIT

TYPE DE MONTAGE

MÉTHODE DE FIXATION

74108323T

RF108SF S

Charnière de sécurité/ Ferme-charnière

Externe

Aluminium à visser

88º

88º

74108313T

RF108 S

Charnière/Ferme-charnière

Externe

Aluminium à visser

178º

83º

74001313T

RFSM S

Charnière uniquement

Externe

Aluminium à visser

178º

S/O

74108325T

RF108SF W

Charnière de sécurité/ Ferme-charnière

Externe

Acier à souder

88º

88º

74108315T

RF108 W

Charnière/Ferme-charnière

Externe

Acier à souder

178º

83º

74001315T

RFSM W

Charnière uniquement

Externe

Acier à souder

178º

S/O

75001213

SMAT90 S

Charnière uniquement

Affleuré

Aluminium à visser

180º

S/O

75057213M

57AT90 S

Charnière/Ferme-charnière

Affleuré

Aluminium à visser

180º

85º

75057223M

57SFAT90 S

Charnière/Ferme-charnière

Affleuré

Aluminium à visser

90º

90º

75108213M

108AT90 S

Charnière/Ferme-charnière

Affleuré

Aluminium à visser

180º

85º

75108223M

108SF AT90 S

Charnière de sécurité/ Ferme-charnière

Affleuré

Aluminium à visser

90º

90º

75001214

SMAT90 W

Charnière uniquement

Affleuré

Acier à souder

180º

S/O

75057214M

57AT90 W

Charnière/Ferme-charnière

Affleuré

Acier à souder

180º

85º

75057224M

57SF AT90 W

Charnière/Ferme-charnière

Affleuré

Acier à souder

90º

90º

75108214M

108 AT90 W

Charnière/Ferme-charnière

Affleuré

Acier à souder

180º

85º

75108224M

108SFAT90 W

Charnière de sécurité/ Ferme-charnière

Affleuré

Acier à souder

90º

90º

75001113

SM S

Charnière Heavy Duty

Central

Aluminium à visser

90º

S/O

75057113M

57 S

Charnière/Ferme-charnière

Central

Aluminium à visser

90º

85º

75057123M

57SF S

Charnière/Ferme-charnière

Central

Aluminium à visser

90º

90º

75108113M

108 S

Central

Aluminium à visser

90º

85º

75108123M

108SF S

Charnière de sécurité/ Ferme-charnière Charnière de sécurité/ Ferme-charnière

Central

Aluminium à visser

90º

90º

75001114

SM W

Charnière Heavy Duty

Central

Acier à souder

90º

S/O

75057114M

57 W

Charnière/Ferme-charnière

Central

Acier à souder

90º

85º

75057124M

57SF W

Charnière/Ferme-charnière

Central

Acier à souder

90º

90º

108 W

Central

Acier à souder

90º

85º

75108124

108SF W

Charnière de sécurité/ Ferme-charnière Charnière de sécurité/ Ferme-charnière

Central

Acier à souder

90º

90º

72108423

SC108SF S

Ferme-charnière hydraulique

Externe

Aluminium à visser

90º

90º

77108523

SC CF KIT

Kit fermeture/charnière

Central

Aluminium à visser

125º

125º

78108513

SC CF HINGE

Charnière à pivot ordinaire

Central

Aluminium à visser

125º

S/O AP CLOSE SN

N TIO AC

DDTECH.COM

G ASIN REQ RE

D RE UI

46 CHARNIÈRES SURECLOSE®

LE FOR AD A AB E US

SU IT

CONCEALFIT™

EASY

CODE

75108114M

EASY™

MONTAGE CENTRAL

FINA L

MODÈLE

MONTAGE AFFLEURÉ

NO G

READYFIT

Supports de montage pour poteaux (vendus séparément)

7511 MONTAGE CENTRAL

7512 MONTAGE CENTRAL

7515 MONTAGE AFFLEURÉ

7526 MONTAGE CENTRAL

VARIANCE DE L’ÉCART HORIZONTAL

TAILLE MINIMALE DE POTEAU/ BARRIÈRE

CODE DU SUPPORT DE FIXATION

SÉCURITÉ FERMETURE AUTOMATIQUE/ PISCINE

½ po–1⅜ po (12-35 mm)

2 po (50 mm)

Inclus

*

½ po–1⅜ po (12-35 mm)

2 po (50 mm)

Inclus

½ po–1⅜ po (12-35 mm)

2 po (50 mm)

Inclus

½ po–1⅜ po (12-35 mm)

2 po (50 mm)

Inclus

½ po–1⅜ po (12-35 mm)

2 po (50 mm)

Inclus

½ po–1⅜ po (12-35 mm)

2 po (50 mm)

Inclus

½ po (13 mm)

2 po (50 mm)

7515

½ po (13 mm)

2 po (50 mm)

7515

½ po (13 mm)

2 po (50 mm)

7515

½ po (13 mm)

3 po (76 mm)

7515

½ po (13 mm)

3 po (76 mm)

7515

½ po (13 mm)

2 po (50 mm)

7525

½ po (13 mm)

2 po (50 mm)

7525

½ po (13 mm)

2 po (50 mm)

7525

½ po (13 mm)

3 po (76 mm)

7525

½ po (13 mm)

3 po (76 mm)

7525

2½–3 po (63-76 mm)

2½ po (64 mm)

7511, 7512

2½–3 po (63-76 mm)

2½ po (64 mm)

7511, 7512

2½–3 po (63-76 mm)

2½ po (64 mm)

7511, 7512

2½–3 po (63-76 mm)

3 po (76 mm)

7511, 7512

2½–3 po (63-76 mm)

3 po (76 mm)

7511, 7512

2½–3 po (63-76 mm)

2½ po (64 mm)

7526

2½–3 po (63-76 mm)

2½ po (64 mm)

7526

2½–3 po (63-76 mm)

2½ po (64 mm)

7526

2½–3 po (63-76 mm)

3 po (76 mm)

7526

2½–3 po (63-76 mm)

3 po (76 mm)

7526

2–4 po (51-102 mm)

2 po (50 mm)

Inclus

S/O

19⁄16 po (40 mm)

S/O

S/O

1 ⁄16 po (40 mm)

S/O

9

-

*

-

*

-

*

-

*

-

*

-

*

-

*

-

*

**

CONFORMITÉ ADA

•

FERMETURE FERMEVITESSE AUTOMATIQUE TURE NON DE FERAVEC MAINTIEN AUTOMAMETURE EN POSITION TIQUE RÉGLABLE OUVERTE

•

• •

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

7525 MONTAGE AFFLEURÉ

• •

•

•

•

• •

MOUVEMEMENT DE FERMETURE FINAL

• •

•

•

• • • •

• •

• • • •

• •

• • • •

• •

• • • • • •

• • • •

* Vérifier les directives locales concernant les barrières de piscine pour connaître les méthodes d’installation appropriées. (SF) = La barrière ne reste pas ouverte à 90° (OK pour les barrières de sécurité). NE PAS utiliser de charnière avec une fonctionnalité de maintien en position ouverte à 90° pour les barrières de sécurité pour piscine/enfants. En Australie, les charnières doivent être espacées d’au moins 36 po (900 mm) afin qu’elles ne puissent pas être utilisées comme points d’appui par les enfants en bas âge. MISE EN GARDE : Une butée doit être installée pour les modèles à fermeture automatique. La barrière ne doit pas pouvoir s’ouvrir au-delà de 90˚. À défaut, la garantie est annulée.

DDTECH.COM

SUPPORTS SURECLOSE®

47

Dispositifs de fermeture de charnière robustes, hydrauliques et externes • Composants hydrauliques dissimulés pour une fermeture silencieuse et contrôlée • À visser ou à souder ; les vis et les supports sont inclus • Les modèles à souder ont un fini exclusif – nul besoin de meuler avant de souder!

• Pour les écarts de barrière de 12 à 35 mm (½ à 1⅜ po) • Les pieds d’alignement latéraux offrent une force de fixation double face • Mouvement de fermeture final dans les 108 modèles • Fonction de dérogation d’urgence pour la sécurité et la longévité • Taille minimale de poteau : 50 mm (2 po) • Convient à un usage respectant la loi relative aux Américains handicapés REMARQUE : Les conditions de la garantie varient en fonction de l’application et de l’utilisation. Consultez tous les détails et les limites de la garantie sur le site Web de D&D Technologies.

G ASIN REQ RE

FINA L

LE FOR AD A AB

NO G

7403 RF BUTÉE DE BARRIÈRE

AP CLOSE SN

N TIO AC

RF 108 W / RF 108SF W 74108315T / 74108325T DISPOSITIF DE FERMETURE DE CHARNIÈRE

D RE UI

RF 108 S / RF 108SF S 74108313T / 74108323T DISPOSITIF DE FERMETURE DE CHARNIÈRE

E US

RF SM S RF SM W 74001313T 74001315T CHARNIÈRE SEULEMENT CHARNIÈRE SEULEMENT

SU IT

5

CHARNIÈRES À PIVOT ORDINAIRE – SURECLOSE® READYFIT CODE

DESCRIPTION

74001315T

Charnière à pivot ordinaire

VENDUE COMME

MATÉRIAU ET MONTAGE

ANGLE D’OUVERTURE MAXIMUM

Configuration pour maximiser le contrôle de l’accès d’une barrière de 860 kg (1 500 lb)1.

Charnière Soudée à l’acier ou vissée 178º 74001315T + 74001315T (pas de fermeture automatique) simple Charnière Charnière à pivot ordinaire Soudée à l’aluminium ou vissée 178º 74001313T + 74001313T (pas de fermeture automatique) simple Remarque : taille minimale de poteau de clôture de 50 mm (2 po). La variance de l’écart pour tous les modèles est de 12 à 35 mm (½ à 1⅜ po).

Ne dépassez pas un écart de 35 mm (1⅜ po)

74001313T

ACCESSOIRES ET DISPOSITIFS DE FERMETURE/CHARNIÈRE HYDRAULIQUES À FERMETURE AUTOMATIQUE – SURECLOSE® READYFIT ANGLE D’OUV. MAX.

FERMEFerme Ferme TURE automatiquement BUTÉE automatiquement AUTO. À les barrières pesant REQUISE les barrières pesant PARTIR jusqu’à 80 kg (180 lb)1 jusqu’à 120 kg (260 lb)1 DE

VENDUE COMME

MATÉRIAU ET MONTAGE

180º

83º

Non

74108313T + 74001313T

74108313T + 74108313T

Simple

Soudée à l’aluminium ou vissée Soudée à l’aluminium ou vissée

88º

88º

Oui

3

74108323T + 74001313T

74108323T + 74108323T

Simple

Soudée à l’acier ou vissée

180º

83º

Non

74108315T + 74001315T

74108315T + 74108315T

74108325T + 74001315T

74108325T + 74108325T

S.o.

S.o.

CODE

DESCRIPTION

74108313T 4

Dispositif de fermeture/charnière avec maintenir ouverte Dispositif de fermeture/charnière – modèle de sécurité Dispositif de fermeture/charnière hydraulique Dispositif de fermeture/charnière – modèle de sécurité

Simple

Simple

Soudée à l’acier ou vissée

88º

88º

Oui

Butée de barrière READYFIT

Simple

Soudée à l’acier ou vissée

85º

S.o.

S.o.

74108323T

4

74108315T 4 74108325T 7403

4

2

1 Selon une barrière mesurant au plus 1 800 x 1 000 mm (72 po H x 40 po L).

Pour les barrières plus grandes, ou si des conditions climatiques (comme le vent) jouent un rôle, utilisez des combinaisons de charnières avec des classifications de poids de fermeture automatique plus élevées.

2 MISE EN GARDE : Pas appropriés pour les barrières d’enfants/de piscines, à moins qu’une butée de barrière ne soit installée à une ouverture maximale de 170°.

NE MAINTENEZ PAS LA BARRIÈRE OUVERTE. 3 MISE EN GARDE : Pour l’utilisation sur les barrières de piscine, consultez toujours les autorités locales concernant les codes qui s’appliquent aux piscines.

Une butée de barrière DOIT être installée si vous utilisez les modèles de sécurité. La barrière NE DOIT PAS pouvoir s’ouvrir au-delà de 90°. Cela annule la garantie.

4 CONFORME AUX EXIGENCES DE L’ADA pour les angles d’ouverture et de fermeture et de fermeture automatique de la barrière.

48

SURECLOSE® READYFIT

DDTECH.COM

Fonctionnement de la barrière

Maintenir ouverte Pas pour les barrières de sécurité

SELF-CLOSING - NON SAFETY – FERMETURE AUTOMATIQUE

Supports READYFIT READYFIT Brackets Modèles Models 74108313T 74108315T

Fermeture automatique Vitesse réglable

Not suitablePAS for child/pool safety POUR LA SÉCURITÉ

Matériau du support Bracket Material

Ne convient pas à la sécurité des enfants/piscines

Aluminium Aluminum

Steel Acier

FENCE CLÔTURE

FERMETURE AUTOMATIQUE SELF-CLOSING - SAFETY (“SF” model)–

Supports READYFIT READYFIT Brackets Modèles Models

Matériau du support Bracket Material

74108323T 74108325T

Aluminium Aluminum

SÉCURITÉ (modèlesafety* « SF ») Suitable for child/pool

Convient à la sécurité des enfants/piscines* DO NOT PROP GATE OPEN NE MAINTENEZ PAS LA BARRIÈRE OUVERTE

Steel Acier

CLÔTURE FENCE

BARRIÈRE GATE

BARRIÈRE GATE

All mounting Tous les supports et bracketsdeand attaches montage fasteners included. sont compris.

All mounting

Tous les supports et bracketsde and attaches montage fasteners included. [86mm] sont compris.

MISE EN GARDE : CAUTION: Pour l’utilisation sur des barrières de When used on swimming pool gates, piscine, consultez toujours les autorités alwaysconcernant consult local locales lesauthorities codes qui for swimming pool s’appliquent aux Codes. piscines. Une butée de barrière DOIT être vous A gate-stop MUST beinstallée installedsiwhen utilisez les modèles SF. La barrière NE using SF models. Gate MUST NOT be DOIT PAS pouvoir s’ouvrir au-delà de allowed to openlapast 90˚.

90°.

Cela annule garantie.

Face of gate and Le devant de la post areet aligned. barrière le poteau sont alignés.

3 3 8"

[60mm] 23 " 8

[15mm] 5 " 8

Supports READYFIT READYFIT Brackets

[36mm] 13 " 8

Face of gate and Le devant de la post areetaligned. barrière le poteau sont alignés.

Doing so voids warranty.

Pour des écarts plus élevés, ajustez la For larger gaps, adjust hinge and charnière et la butée de barrière de façon gate stop pour equally thelagate équivalente vousensuring assurer que does not open past 85⁰. de 85°. barrière ne s’ouvre pas au-delà

NON SELF-CLOSING

Modèles Models 74001313T

Matériau du support Bracket Material

74001315T

Acier Steel

SANS FERMETURE AUTOMATIQUE

Not suitable for child/pool safety Ne convient pas à la sécurité des enfants/piscines [85mm] 338"

Aluminium Aluminum

CLÔTURE FENCE

85

°

BARRIÈRE GATE

All mounting Tous les supports et [38mm] [6.5mm] attaches montage bracketsdeand 1 1 1 2sont "fasteners compris. included. 4"

Face of gate and

Le devant de la post are barrière etaligned. le poteau sont alignés.

[46mm] 1 34"

[11mm] 3 8"

Installez la butée de onto barrière le poteau clôture à la Install Gate Stop thesur fence postde the safest hauteur la plus sécuritaire pour entrer en contact avec une height to make contact with a cross rail or kick plate. traverse ou plaque de protection.

[28mm] 1 1 8"

+

Adjustable final

Mouvement de fermeture fiSnap-close nal réglable action in all “108” models. sur tous les 108 modèles.

Use adjustment tool fourni. provided.

Utilisez l’outil de réglage

[110mm] 438"

[75.5mm] 3"

[70mm] 234"

[40mm] 1 58"

READYFIT 108

[60mm] 238"

[19mm] 3 " 4

[38mm] 1 1 2"

[60mm] 238"

[15mm] 5 " 8

[36mm] 1 38"

[36mm] 1 38" [38mm] 1 1 2"

[6.5mm] 1 " 4

[6.5mm] 1 4" [46mm] 1 34"

[46mm] 1 34"

[11mm] 3 8"

[86mm] 338"

[48mm] 7 1 8"

[85mm] 338"

[60mm] 238"

V

[85mm] 3 3 8"

[9.5mm] 3 8"

[15mm] 5 " 8

[75.5mm] 3"

[9.5mm] 3 8"

[19mm] 3 " 4

Variance de l’écart de barrière Horizontal gate-gap variance horizontal ½ to 1⅜” (12-35mm).

12 à 35 mm (½ à 1⅜ po).

Do not exceed gap of 1⅜” (35mm).

Ne dépassez pas un écart de 35 mm Alignment legs provide double (1⅜ po). face-fixing strength.offrent une force Les pieds d’alignement de fixation double face.

[9.5mm] 3 " 8

READYFIT SM

– S

VV==vitesse de Speed fermeture Closing M de fermeture S == mouvement Final Snap-Close Actionfinal

[75.5mm] 3" [48mm] 7 1 8"

[48mm] 1 78"

[75.5mm] 3"

[9.5mm] 3 8"

[19mm] 3 " 4

Pas de fermeture automatique

Mouv. fermeture final Pour les serrures électriq ues/à code

[28mm] 1 1 8"

DDTECH.COM

[11mm] 3 8"

[28mm] 1 1 8"

SURECLOSE® READYFIT

49

MONTAGE AFFLEURÉ Ferme-charnières hydrauliques montés à l’intérieur • Puissant système hydraulique dissimulé dans une unité compacte • Empêche les bruits de claquement de porte et les dommages sur la barrière • Sans entretien, avec une grande résistance à la corrosion • Multiples possibilités de réglage (force de fermeture, vitesse) • Fermeture automatique de barrières pesant jusqu’à 120 kg (260 lb) • Modèles à fermeture non automatique disponibles • Anodisation 50 microns (composants en aluminium) • Modèles à souder – pas besoin de meuler avant de souder !

57SF AT90 S / 57SF AT90 W 75057223M / 75057224M FERMETURE AUTOMATIQUE À PARTIR DE 90°

FINA L

AP CLOSE SN

BARRIÈRE

108 AT90 S / 108 AT90 W 75108213M / 75108214M FERMETURE AUTOMATIQUE À PARTIR DE 85° Maintient la barrière ouverte à 90° avec mouvement de fermeture final

108SF AT90 / 108SF AT90 W 75108223M / 75108224M FERMETURE AUTOMATIQUE À PARTIR DE 90° avec mouvement de fermeture final

CODE*

MODÈLE

DESCRIPTION

MONTAGE

75001213

SM AT90 S

Charnière à fermeture non automatique

Aluminium à visser

75057213M

57 AT90 S

Ferme-charnière hydraulique

Aluminium à visser

75057223M

57SF AT90 S**

Ferme-charnière hydraulique de sécurité

Aluminium à visser

MISE EN GARDE : Données basées sur une taille maximale de barrière de 1 800 de haut et 1 000 mm de large (72 po x 40 po).

Pour les barrières de plus grande taille, ou si les conditions météorologiques, comme le vent, jouent un rôle important, il convient d’utiliser des combinaisons de charnières avec des poids nominaux de fermeture automatique plus élevés.

MISE EN GARDE : Une butée de porte DOIT être installée avec les modèles à fermeture automatique. La barrière ne DOIT PAS pouvoir s’ouvrir au-delà de 90º. À défaut, la garantie est annulée.

75108213M

108 AT90 S

Ferme-charnière avec mouvement de fermeture final

Aluminium à visser

COMBINAISONS DE CHARNIÈRES

POIDS MAX. DE LA BARRIÈRE À FERMETURE AUTOMATIQUE

75108223M

108SF AT90 S**

Ferme-charnière de sécurité avec mouvement de fermeture final

Aluminium à visser

57 + SM

40 kg (90 lb)

75001214

SM AT90 W

Charnière à fermeture non automatique

Acier à souder

57 + 57

80 kg (180 lb)

75057214M

57 AT90 W

Ferme-charnière hydraulique

Acier à souder

108 + SM

80 kg (180 lb)

75057224M

57SF AT90 W**

Ferme-charnière hydraulique de sécurité

Acier à souder

108 + 108

120 kg (260 lb)

108 AT90 W

Ferme-charnière avec mouvement de fermeture final

Acier à souder

CONTRÔLE D’ACCÈS

CAPACITÉ DE POIDS

108SF AT90 W**

Ferme-charnière de sécurité avec mouvement de fermeture final

Acier à souder

SM + SM

680 kg (1 500 lb)

75108214M 75108224M

* Les conditions de garantie varient en fonction de l’application et de l’utilisation de la barrière ou de la porte. Voir les détails et les limitations de la garantie sur le site web de D&D Technologies. Les supports de montage de la barrière sont inclus avec la charnière.

Supports de montage pour poteaux vendus séparément. Fixations non incluses. ** Utiliser uniquement les dispositifs de fermeture (de sécurité) du modèle « SF » (fermeture automatique) sur les barrières de piscine/de sécurité. En Australie, les charnières doivent être espacées d’au moins 36 po (900 mm) afin elles ne puissent pas être utilisés comme points d’appui par les enfants en bas âge.

50

SUPPORTS AFFLEURÉS SURECLOSE®

DDTECH.COM

N TIO AC

57 AT90 S / 57 AT90 W 75057213M / 75057214M FERMETURE AUTOMATIQUE À PARTIR DE 85° Maintient la barrière ouverte à 90°

G ASIN REQ RE

D RE UI

SM AT90 S / SM AT90 W 75001213 /75001214 FERMETURE NON AUTOMATIQUE

POTEAU DE CLÔTURE

5

LE FOR AD A AB E US

SU IT

• Adapté à une utilisation ADA

NO G

• Supports de montage vendus séparément (voir guide p. 49)

Fonctionnement de la barrière

Maintien en position ouverte Pas pour les barrières de sécurité

Supports de montage affleuré

FERMETURE AUTOMATIQUE – SANS SÉCURITÉ

75108214M 75108213M

Acier Aluminum

Ne convient pas aux barrières de sécurité pour piscine/enfants

BARRIÈRE

Montage affleuré : La face de la barrière et le poteau sont alignés.

FERMETURE AUTOMATIQUE – SANS SÉCURITÉ

Supports de montage affleuré Modèles

Matériau du support

75057214M 75057213M

Acier Aluminum

Ne convient pas aux barrières de sécurité pour piscine/enfants

BARRIÈRE

Montage affleuré : La face de la barrière et le poteau sont alignés.

Convient aux barrières de sécurité pour piscine/enfants* NE MAINTENEZ PAS LA BARRIÈRE OUVERTE

Aluminum

BARRIÈRE

Montage affleuré : La face de la barrière et le poteau sont alignés.

MISE EN GARDE : Pour une utilisation sur des barrières de piscine, consultez toujours les autorités locales afin de connaître les réglementations applicables.

Une butée de porte DOIT être installée avec les modèles à fermeture automatique.

La barrière NE DOIT PAS pouvoir s’ouvrir au-delà de 90˚. À défaut, la garantie est annulée.

FERMETURE AUTOMATIQUE – SÉCURITÉ (Modèle SF)

Supports de montage affleuré Modèles

Matériau du support

75057224M 75057223M

Acier Aluminum

Convient aux barrières de sécurité pour piscine/enfants* NE MAINTENEZ PAS LA BARRIÈRE OUVERTE

BARRIÈRE

Montage affleuré : La face de la barrière et le poteau sont alignés.

MISE EN GARDE : Pour une utilisation sur des barrières de piscine, consultez toujours les autorités locales afin de connaître les réglementations applicables.

Une butée de porte DOIT être installée avec les modèles à fermeture automatique.

La barrière NE DOIT PAS pouvoir s’ouvrir au-delà de 90˚. À défaut, la garantie est annulée.

6mm 1 " 4

SM AT90 S 57 AT90 S CLÔTURE

9mm 3 " 8

Acier Aluminum

Acier

SANS FERMETURE AUTOMATIQUE

Supports de montage affleuré 75001214 75001213

75108224M 75108223M

Utiliser un support pour poteau : 7525 Acier 7515 Aluminum

Utiliser un support pour poteau : 7525 Acier 7515 Aluminum

Matériau du support

Matériau du support

CLÔTURE

CLÔTURE

Modèles

Modèles

Utiliser un support pour poteau : 7525 (W) 7515 Aluminum

Utiliser un support pour poteau : 7525 Acier 7515 Aluminum

FERMETURE AUTOMATIQUE – SÉCURITÉ (Modèle SF)

Supports de montage affleuré

CLÔTURE

CLÔTURE

Mouvement de fermeture final Pour les serrures électriques/à code

BARRIÈRE

70mm 234"

55mm 2532"

Montage affleuré : La face de la barrière et le poteau sont alignés.

18mm 23 " 32

Vendu en tant que charnière unique

M37 x 1.5

6mm 1 " 4

108 AT90 S

77.5mm 31 16 "

6mm 1 " 4

Utiliser un support pour poteau : 7525 Acier 7515 Aluminum

62mm 2716 "

Matériau du support

103mm 41 16 "

9mm 3 8"

Modèles

Fermeture automatique Vitesse réglable

18mm 23 32"

M37 x 1.5

119mm 4 11 16 "

6mm 1 " 4

55mm 2532"

70mm 234"

DDTECH.COM

SUPPORTS AFFLEURÉS SURECLOSE®

51

MONTAGE CENTRAL Ferme-charnières hydrauliques montés à l’intérieur

FINA L

NO G

AP CLOSE SN

POTEAU DE CLÔTURE

5

N TIO AC

G ASIN REQ RE

D RE UI

LE FOR AD A AB

E US

SU IT

• Sans entretien, avec une grande résistance à la corrosion • Modèles par vissage ou soudure disponibles • Multiples possibilités de réglage (force de fermeture, vitesse) • Fermeture automatique de barrières pesant jusqu’à 120 kg (260 lb) • Modèles à fermeture non automatique disponibles • Empêche les bruits de claquement de porte et les dommages sur la barrière • Anodisation 50 microns (composants en aluminium) • Finition exclusive – pas besoin de meuler avant de souder !

• Supports de montage vendus séparément (voir guide p. 49) • Adapté à une utilisation ADA

BARRIÈRE

Le support central pivote vers l’intérieur et vers l’extérieur

SM S / SM W 75001113 / 75001114 FERMETURE NON AUTOMATIQUE

CODE*

57 S / 57W 75057113M / 75057114M FERMETURE AUTOMATIQUE À PARTIR DE 85° Maintient la barrière ouverte à 90°

57SF S / 57SF W** 75057123M / 75057124M FERMETURE AUTOMATIQUE À PARTIR DE 90°

108 S / 108W 75108113M / 75108114M FERMETURE AUTOMATIQUE À PARTIR DE 85° Maintient la barrière ouverte à 90° avec mouvement de fermeture final

108 SF S / 108SF W 75108123M / 75108124M FERMETURE AUTOMATIQUE À PARTIR DE 90° avec mouvement de fermeture final

MODÈLE

DESCRIPTION

MONTAGE

75001113

SM S

Charnière à fermeture non automatique

Aluminium à visser

75057113M

57 S

Ferme-charnière

Aluminium à visser

75057123M

57SF S**

Ferme-charnière de sécurité

Aluminium à visser

75108113M

108 S

Ferme-charnière avec mouvement de fermeture final

Aluminium à visser

COMBINAISONS DE CHARNIÈRES

POIDS MAX. DE LA BARRIÈRE À FERMETURE AUTOMATIQUE

75108123M

108SF S**

Ferme-charnière de sécurité avec mouvement de fermeture final

Aluminium à visser

57 + SM

40 kg (90 lb)

75001114

SM W

Charnière à fermeture non automatique

Acier à souder

57 + 57

80 kg (180 lb)

75057114M

57 W

Ferme-charnière

Acier à souder

108 + SM

80 kg (180 lb)

75057124M

57SF W**

Ferme-charnière de sécurité

Acier à souder

108 + 108

120 kg (260 lb)

108 W

Ferme-charnière avec mouvement de fermeture final

Acier à souder

CONTRÔLE D’ACCÈS

CAPACITÉ DE POIDS

108SF W**

Ferme-charnière de sécurité avec mouvement de fermeture final

Acier à souder

SM + SM

680 kg (1 500 lb)

75108114M 75108124M

MISE EN GARDE : Données basées sur une taille maximale de barrière de 1 800 de haut et 1 000 mm de large (72 po x 40 po). Pour les barrières de plus grande taille, ou si les conditions météorologiques,comme le vent, jouent un rôle important, il convient d’utiliser des combinaisons de charnières avec des poids nominaux de fermeture automatique plus élevés.

MISE EN GARDE : Une butée de porte DOIT être installée avec les modèles à fermeture automatique. La barrière ne DOIT PAS pouvoir s’ouvrir au-delà de 90º. À défaut, la garantie est annulée.

* Les conditions de garantie varient en fonction de l’application et de l’utilisation de la barrière ou de la porte. Voir les détails et les limitations de la garantie sur le site web de D&D Technologies. Les supports de montage de la barrière sont inclus avec la charnière.

Supports de montage pour poteaux vendus séparément. Fixations non incluses. ** Utiliser uniquement les dispositifs de fermeture (de sécurité) du modèle « SF » (fermeture automatique) sur les barrières de piscine/de sécurité. En Australie, les charnières doivent être espacées d’au moins 36 po (900 mm) afin elles ne puissent pas être utilisées comme points d’appui par les enfants en bas âge.

52 SUPPORTS CENTRAUX SURECLOSE®

DDTECH.COM

Fonctionnement de la barrière

Maintien en position ouverte Pas pour les barrières de sécurité FERMETURE AUTOMATIQUE – SANS SÉCURITÉ

Supports de montage central Modèles

Matériau du support

75108114M 75108113M

Acier Aluminum

Ne convient pas aux barrières de sécurité pour piscine/enfants

CLÔTURE

Fermeture automatique Vitesse réglable

Supports de montage central Modèles

Matériau du support

75108124M 75108123M

Acier Aluminum

CLÔTURE

Montage central : Le centre de la porte et le poteau sont alignés.

Supports de montage central Modèles

Matériau du support

75057114M 75057113M

Acier Aluminum

FERMETURE AUTOMATIQUE – SANS SÉCURITÉ

Ne convient pas aux barrières de sécurité pour piscine/enfants

CLÔTURE

Supports de montage central Modèles

Matériau du support

75057124M 75057123M

Acier Aluminum

BARRIÈRE

Utiliser un support pour poteau : 7526 Acier 7511 Aluminum 7512 Aluminum 7514 Aluminum

FERMETURE AUTOMATIQUE – SÉCURITÉ (Modèle SF)

Convient aux barrières de sécurité pour piscine/enfants* NE MAINTENEZ PAS LA BARRIÈRE OUVERTE Montage central : Le centre de la porte etle poteau sont alignés.

CLÔTURE

Montage central : Le centre de la porte et le poteau sont alignés.

Convient aux barrières de sécurité pour piscine/enfants* NE MAINTENEZ PAS LA BARRIÈRE OUVERTE

MISE EN GARDE : Pour une utilisation sur des barrières de piscine, consultez toujours les autorités locales afin de connaître les réglementations applicables.

Une butée de porte DOIT être installée avec les modèles à fermeture automatique. La barrière NE DOIT PAS pouvoir s’ouvrir au-delà de 90˚. À défaut, la garantie est annulée.

BARRIÈRE

Use post bracket: 7526 Acier 7511 Aluminum 7512 Aluminum 7514 Aluminum

FERMETURE AUTOMATIQUE – SÉCURITÉ (Modèle SF)

Montage central : Le centre de la porte etle poteau sont alignés.

BARRIÈRE

Use post bracket: 7526 Acier 7511 Aluminum 7512 Aluminum 7514 Aluminum

Mouvement de fermeture final Pour les serrures électriques/à code

BARRIÈRE

MISE EN GARDE : Pour une utilisation sur des barrières de piscine, consultez toujours les autorités locales afin de connaître les réglementations applicables.

Une butée de porte DOIT être installée avec les modèles à fermeture automatique. La barrière NE DOIT PAS pouvoir s’ouvrir au-delà de 90˚. À défaut, la garantie est annulée.

Utiliser un support pour poteau : 7526 Acier 7511 Aluminum 7512 Aluminum 7514 Aluminum

SM S et 57 S et 57SF S 6.4mm 1 4"

28mm 1 332"

14mm 9 16 "

55mm 2532"

38mm 1 1 2"

M37 x 1.5

19mm 3 " 4

27mm 1 1 16 "

90mm 317 32"

28mm 1 332"

38mm 1 1 2"

14mm 9 " 16

M37 x 1.5

19mm 3 " 4

27mm 1 1 16 "

55mm 2532"

108 S et 108SF S

131.5mm 5316 "

DDTECH.COM

SUPPORTS CENTRAUX SURECLOSE® 53

Le seul dispositif de fermeture de porte ou de barrière et charnière dissimulé intégral au monde

FINA L

NO G

UL10 C

G ASIN REQ RE

AP CLOSE SN

5

N TIO AC

L10C FIR cU E

D RE UI

&

TING RA

LE FOR AD A AB E US

SU IT

• Fermeture hydraulique puissante et dissimulée • Composants hydrauliques dissimulés (nul besoin d’ajouter de liquides) • Soupapes de vitesse réglables faciles d’accès à fermeture et à enclenchement automatiques • Mécanismes dissimulés pour une apparence élégante, propre et unique qui protègent contre les cambriolages • Installation interne aisée – dans le cadre ou la porte • Recouvrements décoratifs compris • Testé durant plus de 500 000 cycles d’ouverture et de fermeture • Convient aux applications de l’ADA ; utilisation certifiée par la DDA • Résistance au feu UL10C et cUL10C de 20 minutes (Intertek W/N 22217) • Ferme automatiquement et silencieusement des portes pesant jusqu’à 100 kg (220 lb)

UNE PAIRE, COMBINAISON ONE PAIR, CLOSER DISPOSITIF + HINGEDE COMBINATION FERMETURE + CHARNIÈRE Poids Maximum maximalDoor/Gate de la porte/barrière Weight

220 100 lbs kg (220 (100kg) lb)

Largeur maximale la Maximum Door/Gatede Width porte/barrière Minimum Door/Gate Thickness Épaisseur minimale de la

1 48” 220(1220mm) mm (48 po)

porte/barrière Maximum Opening Angle Angle maximal d’ouverture Final snap-close action Mouvement de fermeture final

1⅝” (40mm) 40 mm (1⅝ po) 125º 125º 12º–0º 12º–0º

78108513 CHARNIÈRE À PIVOT ORDINAIRE

77108523 DISPOSITIF DE FERMETURE + CHARNIÈRE

CODE

MODÈLE

OUV. MAX. DE LA PORTE

VITESSE DE FERMETURE RÉGLABLE

MOUVEMENT DE FERMETURE FINAL

RÉGLAGE VERTICAL (HAUTEUR DE LA PORTE)

RÉGLAGE DE PROFONDEUR ET D’INCLINAISON

POIDS MAX. DE FERMETURE AUTO.

77108523

TROUSSE SureClose® CONCEALFIT (dispositif de fermeture/charnière + charnière seulement)

125º

Oui

Oui (12º–0º)

+/- 2 mm (5⁄64 po)

2–6 mm (5⁄64 po–1⁄4 po)

100 kg (220 lb)

78108513

Charnière (unité simple)

125º

Non

Non

+/- 2 mm (5⁄64 po)

2–6 mm (5⁄64 po–1⁄4 po)

S.o.

7801

Gabarit de perçage pour les portes en bois

Fabriqué en acier durci avec revêtement de phosphate noir

* Les conditions de la garantie varient en fonction de l’application et de l’utilisation de la porte ou de la barrière. Consultez tous les détails et les limites de la garantie sur le site Web de D&D Technologies.

De la quincaillerie de renforcement de porte est offerte pour les portes creuses.

Des gabarits d’acheminement et de perçage sont disponibles pour les portes et les cadres en bois. Des boîtes à souder sont offertes pour les barrières en métal.

54

SURECLOSE® CONCEALFIT

DDTECH.COM

SIX RÉGLAGES DIFFÉRENTS POUR UNE INSTALLATION PARFAITE

Soupapes de réglage pour une installation précise

RÉF.

1 6

2

5

3

4 4

PORTE/BARRIÈRE DOOR/GATE

ÉTENDUE

Hauteur de la porte (verticale)

Les deux

+/- 2 mm ( ⁄64 po) avec étapes de 1,25 mm (3⁄64 po)

2

Latéral

Les deux

+/- 1,25 mm (3⁄64 po)

3

Profondeur et inclinaison

Les deux

L’écart entre le poteau et le vantail se règle de 2 à 6 mm (5⁄64 à 1⁄4 po)

4

Vitesse d’enclenchement de la porte

Dispositif de fermeture

Entre 12º–0º

5

Angle d’ouverture de basculement de la porte

Dispositif de fermeture

Étapes à 60º, 80º, 100º et 125º

6

Vitesse de fermeture de basculement de la porte

Dispositif de fermeture

125º à 0º

MUR WALL

A

B

Boîte du côté du poteau pour dispositif de fermeture et charnière

A

5ø 12

Aluminium 7813S

Zone d’enclenchement Latch Zone

Sweep Zone Zone de basculement * MISE EN GARDE : une BUTÉE DE PORTE installée au sol est requise pour éviter que la porte/barrière s’ouvre au-delà derequired 125° (reportez-vous * CAUTION: A floor-mounted DOOR STOP is to prevent au schéma ci-dessus).

Forcer l’ouverture porte/barrière au-delà de 125° peut a door/gate opening beyond d’une 125o (see above diagram).

Forcing a door/gate o beyond a 125le opening may closer door/gate frame. endommager dispositif de damage fermeture et leand cadre de la porte/barrière.

Le fait Failure to installer install a une Doorbutée Stop where required Warranty. de ne pas de porte lorsquemay celavoid est requis pourrait annuler la garantie.

Acier 7823S

Boîte du côté de la barrière pour charnière à pivot

B

Aluminium 7812S 1-1/4 (31.8mm)

5

Boîtes à souder pour barrières, offertes en aluminium ou en acier

12 ø

BUTÉE DE DOOR PORTE STOP

UNITÉ

1

ROBUSTE STRONG, PERFORMANCE Product Description Code Description SELF-CLOSING Code du produit À FERMETURE Dispositif fermeture charnière HydraulicdeCloser Withavec a Plain Hinge PERFORMANCE 77108523 AUTOMATIQUE ordinaire MUR WALL

RÉGLAGE

7/16" 7/16" (11mm) (11mm)

Boîte du côté de la barrière pour dispositif de fermeture de charnière

5-29/ 32" (150mm)

C

2-15/64" (56.6mm)

1-1/4" (31.8mm)

1-7/32" (31mm)

A

C

Acier 7822S

Aluminium 7811S

Acier 7821S

Trousse à boîte à souder en aluminium CONCEALFIT 77108551

Trousse à boîte à souder en acier CONCEALFIT 77108552

La trousse comprend

ADJUSTABLE RÉGLABLE 1/16" - 1/4" (2mm - 6mm)

1-1/4" (31.8mm)

No de pièce

Qté

1

7811S

1

7821S

1

7812S

1

7822S

2

7813S

2

7823S

7/16" (11mm)

No de pièce

10-1/32" (255mm)

2-47/64" (69.5mm)

1-7/32" (31mm)

2-1/8" (54mm)

(

1-5/32" 29.5mm)

4-31/64" (114mm)

5-29/ 32" (150mm)

7/16" (11mm)

La trousse comprend

QTÉ

5-1/32" (127.6mm)

DDTECH.COM

SURECLOSE® CONCEALFIT

55

Dispositif de fermeture hydraulique pour barrières à charnière centrale

Le point d’articulation des charnières et l’espace entre les portes doit se situer dans cette fourchette

2 po–4 po (50-100 mm)

SU IT

CODE* 72108423

G ASIN REQ RE

MODÈLE

DESCRIPTION

SC 108SF S**

Dispositif de fermeture de barrière – Supports en aluminium

Modèles

Matériau du support

72108423

Aluminum

FERMETURE AUTOMATIQUE – SÉCURITÉ (Modèle SF) Convient aux barrières de sécurité pour piscine/enfants* NE MAINTENEZ PAS LA BARRIÈRE OUVERTE

Supports de montage et fixations incluses

CLÔTURE

BARRIÈRE

[55mm] 21 " 8

MISE EN GARDE : Pour une utilisation sur des barrières de piscine, consultez toujours les autorités locales afin de connaître les réglementations applicables.

Une butée de porte DOIT être installée avec les modèles à fermeture automatique. La barrière NE DOIT PAS pouvoir s’ouvrir au-delà de 90˚. À défaut, la garantie est annulée.

BARRIÈRE

BUTÉE DE PORTE

POTEAU DE CLÔTURE

Fonctionnement de la barrière EASY – Closer

Montage central : Le centre de la porte etle poteau sont alignés. La porte s'ouvre à 90° vers l'intérieur ou l'extérieur à partir du point central.

BUTÉE DE PORTE

Fermeture automatique Vitesse réglable

Mouvement de fermeture final Pour les serrures électriques/à code

LARGEUR DE LA BARRIÈRE

POIDS MAX. DE LA BARRIÈRE À FERMETURE AUTOMATIQUE

Largeur 40 po (1 000 mm)

80 kg (176 lb)

Largeur 48 po (1 200 mm)

60 kg (132 lb)

[30 - 48mm] 13 "- 17 " 8 16

1 [83mm] 3 4"

[50 - 200mm] 2" - 4"

* Les conditions de garantie varient en fonction de l’application et de l’utilisation de la barrière ou de la porte. Voir les détails et les limitations de la garantie sur le site web de D&D Technologies. Tous les dispositifs de fermeture EASY sont livrés avec les fixations et les supports de montage de barrière et de poteau. ** Oui (SF) = La barrière ne reste pas ouverte à 90° (OK pour les barrières de sécurité). NE PAS utiliser de charnière avec une fonctionnalité de maintien en position ouverte à 90° pour les barrières de sécurité pour piscine/enfants.

56

SURECLOSE® EASY

DDTECH.COM

[67mm] 25 " 8

MISE EN GARDE : Données basées sur une taille maximale de barrière

de 1 000 de large et de 1 200 mm de large (40 po x 48 po). Pour les barrières de plus grande largeur, ou si les conditions météorologiques, comme le vent, jouent un rôle important, il convient d’utiliser un autre modèle de combinaison charnière + dispositif de fermeture SureClose® avec des poids nominaux de fermeture automatique plus élevés.

MISE EN GARDE : Une butée de porte DOIT être installée avec les modèles à fermeture automatique. La barrière ne DOIT PAS pouvoir s'ouvrir au-delà de 90º. À défaut, la garantie est annulée. * Tous les dispositifs de fermeture EASY sont livrés avec les fixations et les supports de montage de barrière et de poteau.

D RE UI

5

LE FOR AD A AB

E US

Dispositif de fermeture SureClose® EASY vu sur la barrière avec une charnière à souderShut-It®

NO G

1³⁄¹⁶ po1⅞ po (30-48 mm)

• Dispositif de fermeture hydraulique supplémentaire – se monte sur la partie supérieure de la barrière • Vitesse de fermeture automatique réglable et mouvement de fermeture final • Peut être utilisé avec la plupart des charnières à montage central • Fermeture automatique de barrières pesant jusqu’à 80 kg (180 lb) • Réglage horizontal : jusqu’à 100 mm (4 po) d’écart entre les portes • S’ouvre et se referme automatiquement à partir de 90˚(pas de maintien en position ouverte) • Sans entretien : aucun liquide n’a à être ajouté • Haute résistance à la corrosion - anodisation 50 microns • Comprend des supports de montage pour barrière et poteau • Adapté à une utilisation ADA

[50mm] 115 " 16

SHUTIt

BADASS™

Charnières robustes testées sur plus d’un million de cycles. Réglables, pouvant être revêtues de poudre.

Douille de précision

Arbre robuste (boulon)

Distribue la charge de la barrière pour une performance optimale et une plus longue durée de vie

Sur toutes les charnières ; garantit le poids nominal le plus élevé de l’industrie

Tolérances les plus étroites de l’industrie

Galvanisation

• Usinage CNC à la perfection • Rotation pratiquement sans frottement

• Inhibe la rouille et la corrosion • Pas de meulage requis avant la soudure • Sur tous les composants à l’exception de l’acier inoxydable, de l’aluminium et de l’aspect « rouillé »

Corps de charnière (sur la barrière) • S’adapte aux surfaces rondes ou plates • Finition brossée décorative

Roulements étanches à haute température

Support de poteau • Réglable horizontalement pour des installations précises • Usinage de précision qui exploite pleinement les fentes d’ajustement et maximise les surfaces de soudure

• Sans danger pour le revêtement en poudre avec les charnières installées sur la barrière (à l’exception de la charnière à fermeture automatique CI3850 • Pas de graissage, pas d’entretien • Options de charnières avec 1, 2, 3 ou 4 paliers • Meilleures performances que les cages à rouleaux qui nécessitent un graissage périodique

Contre-écrou unique Stover™

A

SSEM

T HIGH

B

BadAss™ à boulonner CI3700

2 paliers étanches

Fermeture automatique CI3850

3 paliers étanches

DDTECH.COM

LED I USA

ZINC PLATED

N

Baby BadAss™ CI3600

1 palier étanche

P SEALED B EM

S RING EA

• La forme innovante du filetage permet un ajustement par friction résistant aux vibrations, de sorte que l’écrou reste ferme • La partie supérieure du filet est déformée pour créer deux ou trois zones de verrouillage (réutilisable 2 ou 3 fois) • Les contre-écrous entièrement métalliques résistent à des températures plus élevées que les contre-écrous à insert en nylon

5 ANS SUR LES PALIERS

Charnière à pentures BadAss™

4 paliers étanches

CHARNIÈRES Shut-It®

57

GAMME BADASS™ À BOULONNER VARIANCE DE L’ÉCART

CODE

DESCRIPTION DU PRODUIT

CI3750

Baby Bolt-on

CI3750B

Revêtement poudre Baby Bolt-On

CI3770

Semi boulonnage

CI3780

Acier/Aluminium semi-boulonnage

CI3700

Boulonnage

CI3700B

Thermolaquage par boulonnage

CI3720

Montage frontal par boulonnage

CI3720B CI3740A CI3740 CI3760A CI3950

Montage frontal Thermolaquage par boulonnage 4 po (102 mm) Aluminium semi-boulonnage 4 (102 mm) Combo Acier/Aluminium Semi-boulonnage 6 po (152 mm) Corps Aluminium semi-boulonnage Charnière à barillet – par boulonnage ou soudure

CI2051

4 po (102 mm) Rond par boulonnage

CI2053

6 po (152 mm) Rond par boulonnage

CI2054

8 po (203 mm) Rond par boulonnage

POIDS MAX. DE BARRIÈRE

FINITION

PALIERS

Galvanisée

1

Noir mat

1

Galvanisée

2

Galvanisée / Non finie

2

Galvanisée

2

Noir mat

2

Galvanisée

2

⁄2 po–1 po (13-25 mm)

Noir mat

2

1 000 lb (450 kg)

3 ¼ po - 3 ¾ po (73-86 mm)

Non finie

2

600 lb (270 kg)

3 ¼ po - 3 ¾ po (73-86 mm)

Galvanisée / Non finie

2

600 lb (270 kg)

3 ¼ po - 3 ¾ po (73-86 mm)

Non finie

2

600 lb (270 kg)

Galvanisée

4

1 500 lb (680 kg)

3 po–31⁄2 po (76-89 mm) 3 po–31⁄2 po (76-89 mm) 23⁄4 po–31⁄8 po (67-80 mm) 2 ⁄4 po–3 ⁄8 po (67-80 mm) 3

1

27⁄8 po–33⁄8 po (74-86 mm) 27⁄8 po–33⁄8 po (74-86 mm) 1 ⁄2 po–1 po (13-25 mm) 1

Fixe 1⁄2 po (13 mm) 23⁄4 po–33⁄16 po (70-81 mm) 23⁄4 po–33⁄16 po (70-81 mm) 23⁄4 po–33⁄16 po (70-81 mm)

Galvanisée

2

Galvanisée

2

Galvanisée

2

300 lb (140 kg) 300 lb (140 kg) 1 000 lb (450 kg) 600 lb (270 kg) 1 000 lb (450 kg) 1 000 lb (450 kg) 1 000 lb (450 kg)

1 000 lb (450 kg) 1 000 lb (450 kg) 1 000 lb (450 kg)

MATÉRIAU MATÉRIAU DE LA DU CORPS MANILLE Acier

Acier

Acier

Acier

Acier

Acier

Acier

Aluminium

Acier

Acier

Acier

Acier

Acier

Acier

Acier

Acier

Aluminium Aluminium

HAUTEUR DE LA CHARNIÈRE 4 po (102 mm) 4 po (102 mm) 71⁄2 po (191 mm) 71⁄2 po (191 mm) 71⁄2 po (191 mm) 71⁄2 po (191 mm) 71⁄2 po (191 mm) 71⁄2 po (191 mm) 6 po (152 mm)

Aluminium

6 po (152 mm)

Aluminium Aluminium

6 po (152 mm)

Acier

Acier

Acier

Acier

Acier

Acier

Acier

Acier

Acier

6 po (152 mm) 71⁄2 po (191 mm) 71⁄2 po (191 mm) 71⁄2 po (191 mm)

GAMME BADASS™ À FERMETURE AUTOMATIQUE (SC) CODE

DESCRIPTION DU PRODUIT

VARIANCE DE L’ÉCART

FINITION

PALIERS

POIDS MATÉRIAU MATÉRIAU HAUTEUR DE MAX. DE DE LA DU CORPS LA CHARNIÈRE BARRIÈRE SC MANILLE

Charnière/fermeture, montage central, 5 po *440 lb 21⁄2 po–3 po Acier Acier Galvanisée 3 (127 mm) (200 kg) (64-76 mm) par soudure Ensemble – Fermeture + charnière, 5 po/33⁄4 po 21⁄2 po–3 po 300 lb CI3850 Acier Acier Galvanisée 3/2 (140 kg) (64-76 mm) (127/ 97 mm) montage central, par soudure Charnière/fermeture, montage central, 23⁄8 po–27⁄8 po 71⁄2 po *440 lb Acier Acier Galvanisée 3 CI3825R (200 kg) (61-74 mm) (191 mm) manille ronde Ensemble – Fermeture + charnière, 71⁄2 po/ 33⁄4 po 300 lb 23⁄8 po–27⁄8 po Acier Acier Galvanisée 3/2 CI3850R (140 kg) (61-74 mm) (191/97 mm) montage central, par soudure 1 Charnière/fermeture, montage frontal 6 po *440 lb ⁄2 po–1 po Acier Acier Galvanisée 3 CI3825FM (152 mm) (200 kg) (13-25 mm) 180°, par soudure 1 Ensemble – Fermeture + charnière, 71⁄2 po/ 6 po 300 lb ⁄2 po–1 po CI3850FM Acier Acier Galvanisée 3/2 (140 kg) (13-25 mm) (191/152 mm) montage frontal 180°, par soudure Charnière/fermeture, montage central, 27⁄8 po–33⁄8 po 8 2/3 po *440 lb Acier Acier Galvanisée 3 CI3835 (200 kg) (74-86 mm) (220 mm) par boulonnage Ensemble – Fermeture + charnière, 8 2/3 po/ 71⁄2 po 300 lb 27⁄8 po–33⁄8 po Acier Acier Galvanisée 3/2 CI3860 (140 kg) (74-86 mm) (220/191 mm) montage central, par boulonnage 1 Charnière/fermeture, montage frontal 8 2/3 po *440 lb ⁄2 po–1 po Acier Acier Galvanisée 3 CI3835FM (200 kg) (13-25 mm) (220 mm) 180°, par boulonnage 1 Ensemble – Fermeture + charnière, 8 2/3 po/ 71⁄2 po 300 lb ⁄2 po–1 po Acier Acier Galvanisée 3/2 CI3860FM (140 kg) (13-25 mm) (220/191 mm) montage frontal 180°, par boulonnage * Le poids maximum de fermeture automatique de 200 kg (440 lb) est celui d’un système à deux charnières/fermetures montés sur le cadre de la barrière. †† L’ensemble comprend une charnière à fermeture automatique et un CI3000.

CI3825

58

CHARNIÈRES Shut-It®

DDTECH.COM

CI3600 BABY

CI3620 RUSTED BABY

CI3670 RUSTED BABY

CI3650 ALUMINIUM BABY

CI3000 ORIGINAL

CI3100 RUSTED ORIGINAL

CI3200 COMBO CORPS ACIER/ ALUMINIUM

CI3300 COMBO CORPS ACIER/ ALUMINIUM

CI3000R CHARNIÈRE PIVOT ROND MONTAGE CENTRAL (PAIRE)

CI3400 ALUMINIUM

CI3075 VERSAWELD™

CI3500 HEAVY DUTY

CI3050 MONTAGE FRONTAL PAR SOUDURE

CI3520 100 YEAR

CI3800 STAINLESS STEEL

CI3900 CHARNIÈRE À PENTURES 6 PO (152 mm)

CI3925 CHARNIÈRE À PENTURES 10 PO (254 mm)

GAMME BADASS™ À BOULONNER HAUTEUR MATÉRIAU MATÉRIAU DE LA DE LA DU CORPS MANILLE CHARNIÈRE

CODE

DESCRIPTION DU PRODUIT

VARIANCE DE L’ÉCART

FINITION

PALIERS

POIDS MAX. DE BARRIÈRE

CI3600

Baby Acier à acier

21⁄2 po–3 po (64-76 mm)

Galvanisée

1

300 lb (140 kg)

Acier

Acier

13⁄8 po (33 mm)

CI3620

Baby BadAss™ rouillé

21⁄2 po–3 po (64-76 mm)

Non finie

1

300 lb (140 kg)

Acier

Acier

13⁄8 po (33 mm)

CI3650

Baby Aluminium à aluminium

21⁄2 po–3 po (64-76 mm)

Non finie

1

300 lb (140 kg)

CI3670

Baby Combo Acier/Aluminium

21⁄2 po–3 po (64-76 mm)

Galvanisée / Non finie

1

300 lb (140 kg)

Acier

Aluminium

13⁄8 po (33 mm)

CI3200

Combo Alu/Acier

23⁄8 po–27⁄8 po (61-74 mm)

Non finie/ Galvanisée

2

600 lb (270 kg)

Aluminium

Acier

33⁄4 po (97 mm)

CI3300

Combo Acier/Alu

23⁄8 po–27⁄8 po (61-74 mm)

Galvanisée / Non finie

2

600 lb (270 kg)

Acier

Aluminium

33⁄4 po (97 mm)

CI3400

Aluminium

23⁄8 po–27⁄8 po (61-74 mm)

Non finie

2

600 lb (270 kg)

Aluminium Aluminium

33⁄4 po (97 mm)

CI3800

Acier inoxydable†

23⁄8 po–27⁄8 po (61-74 mm)

Inox 304

2

1 000 lb (450 kg)

Inox

Inox

33⁄4 po (97 mm)

CI3000

L’original

23⁄8 po–27⁄8 po (61-74 mm)

Galvanisée

2

1 000 lb (450 kg)

Acier

Acier

33⁄4 po (97 mm)

CI3100

Original BadAss™ rouillé

23⁄8 po–27⁄8 po (61-74 mm)

Non finie

2

1 000 lb (450 kg)

Acier

Acier

33⁄4 po (97 mm)

CI3000R

Montage central, charnière à pivot rond (paire)

23⁄8 po–27⁄8 po (61-74 mm)

Galvanisée

2/2

1 000 lb (450 kg)

Acier

Acier

33⁄4 po (97 mm)

CI3500

Heavy Duty

23⁄8 po–27⁄8 po (61-74 mm)

Galvanisée

3

1 500 lb (680 kg)

Acier

Acier

33⁄4 po (97 mm)

CI3520

100 Year

21⁄2 po–3 po (64-76 mm)

Galvanisée

3

1 500 lb (680 kg)

Acier

Acier

41⁄8 po (104 mm)

CI3075

VersaWeld™

Fixe 23⁄4 po (70 mm)

Galvanisée

2

1 000 lb (450 kg)

Acier

Acier

33⁄4 po (95 mm)

CI3050

Montage frontal par soudure

1 ⁄2 po–1 po (13-25 mm)

Galvanisée

2

1 000 lb (450 kg)

Acier

Acier

37⁄8 po (98 mm)

CI3900

Charnière à pentures 152 mm (6 po)

Fixe 1⁄2 po (13 mm)

Galvanisée

4

1 500 lb (680 kg)

Acier

Acier

6 po (150 mm)

CI3925

Charnière à pentures 254 mm (10 po)

Fixe 1⁄2 po (13 mm)

Galvanisée

4

1 500 lb (680 kg)

Acier

Acier

6 po (150 mm)

CI3975

Kit de montée avec charnière à pentures comprenant 1x CI3900 + 1x CI3925

Fixe 1⁄2 po (13 mm)

Galvanisée

4/4

1 500 lb (680 kg)

Acier

Acier

6 po (150 mm)

Aluminium Aluminium

13⁄8 po (33 mm)

O LE F R ADA AB

E US

SU IT

** Manille réglable pour une installation parfaite. † Tous les composants, y compris les paliers étanches, sont en acier inoxydable.

Tous les poids nominaux sont basés sur deux charnières.

Normes ADA 404.2.8.2 Charnières à ressort.

Les charnières à ressort des portes et des barrières doivent être réglées de manière à ce que, depuis une position ouverte à 70 degrés, la porte ou la barrière passe en position fermée en 1,5 seconde au minimum.

DDTECH.COM

CHARNIÈRES Shut-It®

59

Gamme à boulonner Baby Bolt-on – Acier à acier

CODE

FINITION

FIXA-

VARIANCE

TION DE L’ÉCART • Convient aux barrières métalliques résidentielles ou Boulon- po–31⁄2 po 3 commerciales CI3750 Zinc (mm 89 76-) née • Un roulement étanche sans entretien Boulonpo–31⁄2 po 3 • Réglable horizontalement pour une installation précise CI3750B Noir mat (mm 89 76-) née • Supports plats à boulonner pour un boulonnage .438” (11mm) 7/16” (11mm) 2 PL traversant 2 PL • Poids maximal de la barrière : 140 kg (300 lb)

SUPPORT CORPS

.9” (23mm)

Acier

po 4 (mm 102)

lb 2 (kg 1)

Acier

Acier

po 4 (mm 102)

lb 2 (kg 1)

1.4 TO 1.9” (36-48mm) (ADJUSTABLE) (RÉGLABLE)

1.6” (41mm) (FIXED)

4” (102mm)

1.8” (46mm)

T

S RING EA

HIGH

1.3” (33mm)

2.75” (70mm)

P SEALED B EM

POIDS LB/KG

Acier

.9” (23mm)

NOUVEAU 4” PRODUIT (102mm)

1

SEALED

BEARINGS

HAUTEUR POUCE/MM

2.75” (70mm)

1.5” (38mm)

3 TO 3.5” (76-89mm) (ADJUSTABLE) (RÉGLABLE) .25” (6mm)

.75” (19mm)

.25(6mm)

1.5” (38mm)

CI3770 Semi-boulonnage – Acier à acier CI3780 Semi-boulonnage – Aluminium à acier • Conçu pour être boulonné à un poteau d’extrémité • Deux roulements étanches sans entretien • Réglable horizontalement pour une installation précise

.75” (19mm) 1.5” (38mm)

CODE

FINIVARIANCE FIXATION SUPPORT TION DE L’ÉCART

CORPS

HAUTEUR POIDS POUCE/MM LB/KG

CI3770

Zinc

Boulonnée 23⁄4 po–31⁄8 po / Soudée (67- 80 mm)

Acier

Acier

71⁄2 po (191 mm)

2,5 lb (1,1 kg)

CI3780

Zinc

Boulonnée 23⁄4 po–31⁄8 po / Soudée (67- 80 mm)

Acier

Aluminium

71⁄2 po (191 mm)

2,4 lb (1,1 kg)

• Supports plats à boulonner pour un boulonnage traversant • CI3770 Poids maximal de la barrière : 450 kg (1000 lb)

.625” (16mm) 2 PL

• CI3780 Poids maximal de la barrière : 270 kg (600 lb)(RÉGLABLE) 2.4” (61mm)

2

SEALED

1.7” (43mm)

P SEALED B EM

HIGH

S RING EA

T

BEARINGS

1.5” (38mm)

3.8” (97mm)

5.4” 7.5” (137mm) (191mm)

1.25” (32mm) 2.8” (71mm)

2.4” (61mm)

.25” (6mm) 1.5” (38mm)

1.3 TO 1.8” (33-46mm) (ADJUSTABLE) (RÉGLABLE)

Boulonnage – Acier à acier

CODE

FINITION FIXATION

VARIANCE DE L’ÉCART

• Conçu pour être boulonné à un poteau d’extrémité 27⁄8 po–33⁄8 po CI3700 Zinc Boulonnée • Deux roulements étanches sans entretien (74- 86 mm) • Réglable horizontalement pour une installation précise 27⁄8 po–33⁄8 po CI3700B Noir mat Boulonnée (74- 86 mm) • Supports plats à boulonner pour un boulonnage traversant .625” (16mm) • Poids maximal de la barrière : 450 kg (1000 lb) 2 PL NOUVEAU PRODUIT

2

SEALED

SUPPORT CORPS

HAUTEUR POIDS POUCE/MM LB/KG

Acier

Acier

71⁄2 po (191 mm)

3,5 lb (1,6 kg)

Acier

Acier

71⁄2 po (191 mm)

3,5 lb (1,6 kg)

.625” (16mm) 2 PL

2.4” (61mm)

HIGH

P SEALED B EM

S RING EA

T

BEARINGS

1.1” (28mm)

2.7 TO 3.1” (69-79mm) (RÉGLABLE) (ADJUSTABLE)

7.5” (191mm) 1.7” (43mm)

5.4” (137mm)

7.5” (191mm)

3.8” (97mm)

2.8” (71mm)

5.4” (137mm)

2.4” (61mm)

.25” (6mm) 1.5” (38mm)

60

CHARNIÈRES Shut-It®

DDTECH.COM

2.9 TO 3.4” (74-97mm) (RÉGLABLE) (ADJUSTABLE)

.25” (6mm)

1.5” (38mm)

1.1” (28mm)

CI3720 Montage frontal par boulonnage – Acier à acier

• Pour parvenir à un écartement aussi petit que 13 mm (½ po) • Pas d’entretien, fonctionnement sans à-coups • Ouverture de la barrière à 180º • Support réglable pour poteaux ronds ou carrés • Supports plats à boulonner pour un boulonnage traversant • Poids maximal de la barrière : 450 kg (1000 lb)

FINITION

FIXATION

VARIANCE SUPPORT CORPS DE L’ÉCART

HAUTEUR POIDS POUCE/ LB/KG MM

CI3720

Zinc

Boulonnée

1 ⁄2 po–1 po (13- 25 mm)

Acier

Acier

71⁄2 po 3,8 lb (191 mm) (1,7 kg)

CI3720B

Noir mat

Boulonnée

1 ⁄2 po–1 po (13- 25 mm)

Acier

Acier

71⁄2 po 3,8 lb (191 mm) (1,7 kg)

2.5" (64mm)

(

NOUVEAU PRODUIT 0.2" (5mm)

0.5" (12.7mm)

2.3" (59.7mm)

HIGH

S RING EA

P SEALED B EM

7.5" (190.5mm)

SEALED

BEARINGS

0.6" 16.3mm)

3.8" (98mm)

2

T

CODE

1" (25.7mm)

1.5" (38.1mm)

CI2051 Rond à boulonner 4 (102 mm) CI2053 Rond à boulonner 6 po (152 mm) CI2054 Rond à boulonner 8 po (203 mm)

• S’attache par pincement à un poteau rond et se boulonne à un poteau plat • Deux roulements étanches sans entretien • Réglable horizontalement pour une installation précise • Supports plats à boulonner pour un boulonnage traversant • Poids maximal de la barrière : 450 kg (1000 lb)

4” (102mm)

.25” (6mm) 3.75” (95mm)

P SEALED B EM

S RING EA

T

HAUTEUR POUCE/ MM

POIDS LB/KG

Acier

71⁄2 po (191 mm)

5 lb (2,3 kg)

Acier

Acier

71⁄2 po (191 mm)

10 lb (4,5 kg)

Acier

Acier

91⁄2 po (241 mm)

15 lb (6,8 kg)

CODE

FINIFIXATION TION

VARIANCE DE L’ÉCART

CI2051

Zinc Boulonnée

23⁄4 po–33⁄16 po (70- 81 mm)

Acier

CI2053

Zinc Boulonnée

23⁄4 po–33⁄16 po (70- 81 mm)

CI2054

Zinc Boulonnée

23⁄4 po–33⁄16 po (70- 81 mm)

SUPPORT CORPS

2" (50mm)

1.6” (41mm)

1.1” (28mm)

2

SEALED

BEARINGS

HIGH

1.5" (38.1mm)

6.625” (168mm)

.4” (10mm)

8.9 (226mm)

0.4" (10mm)

5.9” (150mm)

6.9" (175mm) 1.5” (38mm)

3.8” (97mm)

1.5” (38mm)

1.5" (38mm)

3.5” (89mm) (FIXED)

CI2051

5.75” (146mm)

4.9 TO 5.4” (124-137mm) (ADJUSTABLE)

6.9" (175mm)

5” (127mm) (FIXED)

CI2053

6" (152mm) (FIXED)

6.3 TO 6.8” (160-173mm) (ADJUSTABLE)

6.8" TO 7.5" (ADJUSTABLE)

CI2054

.625” (16mm) 2 PL

1.5” (38mm)

2.4” (61mm) 1.9” (48mm)

2.8” (71mm)

7.5” (191mm)

5.4” (137mm) 1.9” (48mm)

2.4” (61mm)

1.1” (28mm)

.25” (6mm)

DDTECH.COM

CHARNIÈRES Shut-It®

61

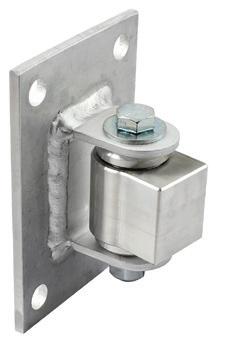

Étendue pour le boulonnage Support large, demi-charnières boulonnées/soudées HAUTEUR POIDS KG/ MM/ LB POUCE

CODE

FINI

FIXATION

VARIANCE SUPPORT DE L’ÉCART

CORPS

CI3740A

Non fini

Boulonnée/ soudée

73–86 mm Aluminium (3¼ po–3¾ po)

Aluminium

152 mm (6 po)

1,36 kg (3 lb)

CI3740

Zinc/ non fini

Boulonnée/ soudée

73–86 mm (3¼ po–3¾ po)

Aluminium

152 mm (6 po)

1,8 kg (4 lb)

CI3760A

Non fini

Boulonnée/ soudée

73–86 mm Aluminium (3¼ po–3¾ po)

Aluminium

152 mm (6 po)

1,8 kg (4 lb)

Acier

1.6" (41mm)

1.75" (44mm)

3.8" (97mm)

4.75" (121mm)

2.8" (71mm)

6" (152mm)

1.6" (41mm)

.25" (6mm)

2.8" (71mm)

1.3" TO 1.8" (33-46mm) (RÉGLABLE) (ADJUSTABLE)

0.625 (16mm) 4 PL

4" (102mm)

2.7" TO 3.2" (69-79mm) (ADJUSTABLE) 1.6" (41mm)

HIGH

BEARINGS

2.8" (71mm)

1.5" (38mm)

4.75" (121mm)

6" (152mm)

P SEALED B EM

G RIN S EA

G ASIN REQ RE

T

1.75" (44mm)

D RE UI

SEALED

NO G

1.7" (43mm)

3.8" (97mm)

1.6" (41mm)

CI3740 – Combinaison demi-charnière boulonnée à corps en .25" acier/aluminium de 102 mm (4 po)(6mm) 1.3" TO 1.8" (33-46mm) CI3740A – Demi-charnière boulonnée en aluminium de (ADJUSTABLE) 102 mm (4 po)

4.75" (121mm) 6" (152mm)

0.625 (16mm) 4 PL

2.7" TO 3.2"

(69-79mm) Conçues pour être boulonnées/soudées à des poteaux de 102 à 127 mm (4 à 5 po) (ADJUSTABLE)

CI3760A – Demi-charnière boulonnée à corps en aluminium de 152 mm (6 po) Conçue pour être boulonnée ou soudée à des poteaux de clôture de 152 mm (6 po) ou plus • Les supports plus larges permettent de placer les points d’ancrage sur les côtés au lieu du centre du poteau de clôture • Le montage latéral réduit la flexion, pour éviter la fatigue du poteau • Roulements scellés à haute température ; peuvent être revêtus de poudre avec les charnières installées sur la barrière • Aucun graissage ni entretien requis – jamais ! 1.7" 1.5" (43mm) (38mm) • Bague de précision : distribue la charge de la barrière pour un rendement optimal et une plus longue durée utile • Usinées à commandes numériques par ordinateur à la perfection pour un mouvement pratiquement sans friction • Charge maximale de la barrière : 450 kg (1 000 lb) • Poids maximal de la barrière : 270 kg (600 lb)

62

CHARNIÈRES Shut-It®

DDTECH.COM

Lorem ipsum

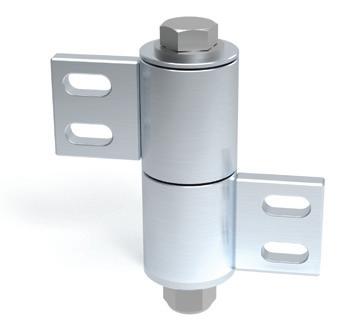

Charnière à barillet à boulonner/souder - acier à acier CI3950 • La charnière pour barrière en métal la plus robuste, VARIANCE la plus polyvalente sur le marché CODE FINI FIXATION DE L’ÉCART • Modèles à boulonner ou à souder pour les barrières robustes Fixe à 13 ou CI3950 Zinc Boulonnée 89 mm • Quatre roulements scellés ne nécessitant aucun entretien (1 ⁄2 ou 31⁄2 po) • Offre une ouverture complète de 180° de la barrière • Écart de barrière fixé à 13 mm ou 86 mm (½ po ou 3½ po) selon le montage • Poids maximal de la barrière : 680 kg (1 500 lb)

SUPPORT

CORPS

HAUTEUR MM/ POUCE

POIDS KG/LB

Acier

Acier

150 mm (57⁄8 po)

1,8 kg (4 lb)

2.6” (66mm) 1.9” (48mm)

1.7” (43mm)

SEALED BEARINGS

1” (25mm)

1.7” (43mm)

.4” (10mm)

1” (25mm) 2X .5” (13mm)

2X 1” (25mm)

1.85” (47mm)

.25” (6mm)

G ASIN REQ RE

2X 2” (51mm) 5.9” (150mm)

D RE UI

NO G

2.6” (66mm) 1.9” (48mm)

HIGH

G RIN S EA

T

2.25” (57mm) P SEALED B EM

4X .4” (10mm) SLOTS FOR 3/8 BOLTS 2X .5” (13mm)

Choisir les bonnes charnières Shut-It® pour votre barrière D&D a créé une série de tableaux pour vous aider à choisir la bonne paire de charnières Shut-It® en fonction de la taille, du matériau et du poids de votre barrière.

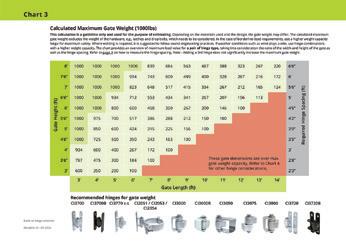

Les tableaux de poids calculés pour les barrières sont basés sur une conception symétrique de la barrière, où le centre de gravité peut être déterminé.

Ces calculs n’ont qu’une valeur indicative et sont utilisés à des fins d’estimation. Le poids de la barrière peut varier en fonction des matériaux utilisés et de la conception.

Le poids maximal calculé pour la barrière ne tient pas compte du poids de la quincaillerie, par exemple des verrous et des boulons de fixation, qui doit être pris en considération. En cas d’exigences limites en matière de charge, utilisez une charnière de capacité de charge supérieure pour une sécurité maximale.

Lorsque le soudage est nécessaire, il est conseillé de suivre des pratiques d’ingénierie saines. Si les conditions météorologiques comme le vent jouent un rôle, utilisez des combinaisons de charnières ayant une capacité de charge plus élevée. Le tableau donne un aperçu de la valeur de la charge maximale pour une paire de charnières, en tenant compte du rapport entre la largeur et la hauteur de la barrière ainsi que de l’espacement des charnières.

DDTECH.COM

TABLEAUX EN MESURES IMPÉRIALES TABLEAUX EN MESURES MÉTRIQUES

CHARNIÈRES Shut-It®

63

Gamme à fermeture automatique CI3825 Dispositif de fermeture à souder CI3850 Kit à fermeture automatique (SC) à souder

CODE

FINITION

• Le kit contient CI3825 + CI3000 CI3825 Zinc • Convient aux barrières à accès limité et aux barrières CI3850 industrielles Zinc (Kit) • Élimine la nécessité d’installer un dispositif de fermeture • L’installation doit comporter un dispositif d’arrêt ou de verrouillage • 5 positions de réglage de la tension (support compris) • Poids max. de la fermeture automatique : 300 lb (140 kg) (kit CI3850) • Poids max. de la fermeture automatique : 440 lb (200 kg) (2 x CI3825)

FIXATION

VARIANCE HAUTEUR SUPPORT CORPS DE L’ÉCART POUCE/MM

Soudée

21⁄2 po–3 po (64-76 mm)

Acier

Acier

5 po (152 mm)

Soudée

21⁄2 po–3 po (64-76 mm)

Acier

Acier

5 po/33⁄4 po (127/97 mm)

SEALED

OSING AC CL T F-

N IO

SEL

BEARINGS

CI3825R Dispositif de fermeture, montage central, poteau rond CI3850R Kit SC, montage central, poteau rond

• Le kit contient CI3825R + CI3000R • Les supports de fixation du poteau et du cadre sont concaves • Installation facile par soudage pour les poteaux ronds • Élimine la nécessité d'installer un dispositif de fermeture • 5 réglages de la tension • Poids max. de la fermeture automatique : 300 lb (140 kg) (kit CI3850R) • Poids max. de la fermeture automatique : 440 lb (200 kg) (2 x CI3825R) CODE

FINITION

FIXATION

VARIANCE DE L’ÉCART

SUPPORT

CORPS

HAUTEUR POUCE/MM

CI3825R

Zinc

Soudée

23⁄8 po–27⁄8 po (61-74 mm)

Acier

Acier

71⁄2 po (191 mm)

CI3850R (Kit)

Zinc

Soudée

23⁄8 po–27⁄8 po (61-74 mm)

Acier

Acier

71⁄2 po/ 33⁄4 po (191/97 mm)

CODE

FINITION

FIXATION

VARIANCE SUPPORT DE L’ÉCART

CORPS

HAUTEUR POUCE/MM

CI3825FM

Zinc

Soudée

1 ⁄2 po–1 po (13-25 mm)

Acier

Acier

6 po (152 mm)

Soudée

1 ⁄2 po–1 po (13-25 mm)

Acier

Acier

71⁄2 po/ 6 po (191/152 mm)

SEALED

OSING AC CL T F-

N IO

CI3825FM Dispositif de fermeture à souder, montage frontal CI3850FM Kit SC à souder, montage frontal

0.2" (4.8mm)

0.5" (12.7mm)

2.2" (55mm)

2.3" (59.7mm)

BEARINGS

3.8" (98mm)

0.5" (12.7mm)

2.2" (55mm)

SEALED

1.5" 37.5mm)

(

1.5" 37.5mm)

(

2.8" (71mm)

3.8" (98mm)

0.2" (4.8mm)

• Le kit contient CI3825FM + CI3050 • Ouverture de la barrière à 180º pour un passage sans CI3850FM Zinc obstacle • Réglable horizontalement de 13 à 25 mm • Fonctionnement silencieux et sans à-coups • Poids max. de la fermeture automatique : 300 lb (140 kg) (kit CI3850FM) • Poids max. de la fermeture automatique : 440 lb (200 kg) (2 x CI3825FM)

2.8" (71mm)

SEL

BEARINGS

(25.

1" (25.7mm) 4.1" (104mm)

64

(

1.7" 43mm)

CHARNIÈRES Shut-It®

DDTECH.COM

4.1" (104mm)

(

1.7" 43mm)

NOUVEAU PRODUIT

CI3835 Dispositif de fermeture à boulonner, montage central CI3860 Kit SC à boulonner, montage central

FIXATION

VARIANCE DE L’ÉCART

FINITION

CI3835

Zinc

Boulon- 27⁄8 po–33⁄8 po (74-86 mm) née

Acier

Acier

8 2/3 po (220 mm)

Zinc

Boulon- 27⁄8 po–33⁄8 po (74-86 mm) née

Acier

Acier

8 2/3 po/ 71⁄2 po (220/191 mm)

• Le kit contient CI3835 + CI3700 CI3860 • Trafic élevé, pas d’entretien, fonctionnement sans à-coups (Kit) • Compatible avec les barrières en aluminium • Supports plats à boulonner pour un boulonnage traversant • Poids max. de la fermeture automatique : 300 lb (140 kg) (kit CI3860) • Poids max. de la fermeture automatique : 440 lb (200 kg) (2 x CI3835)

SUPPORT CORPS

CI3835 05-0329

16mm 16mm 2 PL

OSING AC CL T F-

N IO

SEL

HAUTEUR POUCE/MM

CODE

2 PL

61mm 61mm 3 1/4" 83mm

16mm 2 PL

6 9/16" 167mm

43mm 43mm

3.8”

71mm 71mm

8 11/16" 221mm

BEARINGS

97mm 97mm

5 1/4" 133mm

1 1/2" 38mm

4 1/8" 105mm

191mm191mm

SEALED

3.8”

137mm137mm

61mm

61mm 61mm 5/8" 16

191mm 3.8”

71mm 3/4" 19mm

1 11/16" 43mm

(ADJUSTABLE) (ADJUSTABLE)

137mm

CI3835FM

Zinc 6mm 1 1/2" 38mm

Zinc

3/4" 19mm

FIXATION

VARIANCE HAUTEUR SUPPORT CORPS DE L’ÉCART POUCE/MM

Boulon- 1⁄2 po–1 po (13-25 mm) née 38mm

Acier

Boulon- 1⁄2 po–1 po (13-25 mm) née

1 1/2" 38mm

28mm

Acier

9/16" - 1 1/16" [14mm - 27mm] GATE GAP ADJUSTMENT

Acier

3/4" 19mm

2.5" (64mm)

1 1/2" 38mm 3 3/4" 96mm

(

1" (25.7mm)

CI3835FM 05-0331

1.5" (38.1mm)

1.5" (38.1mm)

1" (25.7mm)

5/8" 16

1.5" (38.1mm)

1 1/2" 38mm

1.5" (38.1mm)

1 1/2" 38mm

3/4" 19mm

1 1/2" 38mm

6 9/16" 167mm

8 11/16" 221mm

4 1/8" 105mm

2 9/16" 66mm

3 3/4" 96mm

9/16" - 1 1/16" [14mm - 27mm] GATE GAP ADJUSTMENT

3 3/4" 96mm

3/4" 19mm

DDTECH.COM

1 1/2" 38mm 3 3/4" 96mm

CHARNIÈRES Shut-It®

65

2.3" (59.7mm)

2.3" (59.7mm)

8 11/16" 221mm

9/16" - 1 1/16" [14mm - 27mm] GATE GAP ADJUSTMENT

3.8" (98mm)

0.5" (12.7mm)

0.2" (5mm)

0.2" (5mm) 6 9/16" 167mm

8 11/16" 221mm

2 9/16" 66mm

4 1/8" 105mm

0.6" 16.3mm)

0.5" (12.7mm)

3 3/4" 96mm

3/4" 19mm

82/3 po/ 71⁄2 po (220/191 mm)

7.5" (190.5mm)

0.6" 16.3mm)

(

1 1/2" 38mm

8 2/3 po (220 mm)

3 3/4" 96mm

2.5" (64mm)

3/4" 19mm

Acier 6 9/16" 167mm

FINITION

5/8" 16

1 1/2" 38mm

28mm 28mm

38mm 38mm

6mm

8 11/16" 221mm

61mm

CODE

8 11/16" 221mm

SEL

N IO

CI3835FM 05-0331

6mm 74-97mm 74-97mm

5/8" 16

• Le kit contient CI3835FM + CI3720 .25” • Ouverture de la barrière à 180º pour un passage sans obstacle 6mm 74-97mm CI3860FM (ADJUSTABLE) • Réglable horizontalement de 13 à 25 mm • Supports plats à boulonner pour un boulonnage traversant • Poids max. de la fermeture automatique : 300 lb (140 kg) (kit CI3860FM) • Poids max. de la fermeture automatique : 440 lb (200 kg) (2 x CI3835FM) OSING AC CL T F-

6mm

CI3835FM 05-0331

2 7/8" - 3 3/8" [73mm - 86mm] (ADJUSTABLE)

CI3835FM Dispositif de fermeture à boulonner, montage frontal CI3860FM Kit SC à boulonner, montage frontal

.25”

6mm

4 1/8" 105mm

3 1/4" 83mm

.25”

3.8" (98mm)

97mm

2 9/16" 66mm

43mm

SEALED BEARING

CODE

FINITION

FIXATION

VARIANCE DE L’ÉCART

SUPPORT

CORPS

HAUTEUR POUCE/ MM

POIDS LB/KG

CI3600

Zinc

Soudée

21⁄2 po–3 po (64-76 mm)

Acier

Acier

13⁄8 po (33 mm)

1 lb (0,5 kg)

CI3620

Non finie

Soudée

21⁄2 po–3 po (64-76 mm)

Acier

Acier

13⁄8 po (33 mm)

1 lb (0,5 kg)

CI3650

Non finie

Soudée

21⁄2 po–3 po (64-76 mm)

13⁄8 po (33 mm)

1 lb (0,5 kg)

CI3670

Zinc / Non finie

Soudée

21⁄2 po–3 po (64-76 mm)

13⁄8 po (33 mm)

1 lb (0,5 kg)

Aluminium Aluminium Acier

Aluminium

1.8” (46mm) 2.5 TO 3” (64-76mm) (ADJUSTABLE) (RÉGLABLE) 1.2 TO 1.7” (30-43mm) (ADJUSTABLE) (RÉGLABLE)

.5” (13mm) .75” (19mm)

1.3” (33mm)

1.4” (36mm) (FIXE) (FIXED)

66

CHARNIÈRES Shut-It®

HIGH

SEALED

P SEALED B EM

BEARINGS

CODE

FINITION

FIXATION

VARIANCE DE L’ÉCART

SUPPORT

CORPS

HAUTEUR POUCE/ MM

POIDS LB/KG

CI3000

Zinc

Soudée

23⁄8 po–27⁄8 po (61-74 mm)

Acier

Acier

33⁄4 po (97 mm)

2,5 lb (1,1 kg)

CI3100

Non finie

Soudée

23⁄8 po–27⁄8 po (61-74 mm)

Acier

Acier

33⁄4 po (97 mm)

2,5 lb (1,1 kg)

• Support réglable pour des installations précises • Deux roulements étanches sans entretien • Roulements haute température sans danger pour le revêtement en poudre 2.4 TO 2.9” (61-74mm) plats ou ronds • Le corps de la charnière se soude à des poteaux (ADJUSTABLE) • Charge nominale par barrière : 900 kg (2 000 lb) 2.4 TO 2.9” (61-74mm) • Poids maximal de la1.7” barrière : 1.5” 1.5” (ADJUSTABLE) (RÉGLABLE) (38mm) (43mm) (38mm) 450 kg (1 000 lb) 1.5” (38mm)

2

S RING EA

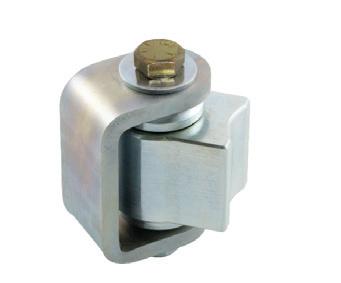

CI3000 - Original BadAss™ CI3100 - Original BadAss™ ’Rusted’ (rouillé)

T

0.28

• Un roulement étanche sans entretien (pas de graissage) • Roulements haute température sans danger pour le revêtement en poudre • Conçu pour des barrières plus légères • Réglable horizontalement • Idéal pour les installations à poteaux carrés ou ronds • Charge nominale par barrière : 230 kg (500 lb) • Poids maximal de la barrière : 140 kg (300 lb)

1.7” (43mm)

P SEALED B EM

HIGH

1

S RING EA

CI3600 – Baby BadAss™ Acier CI3620 – Baby BadAss™ ‘Rusted’ CI3650 – Baby BadAss™ Aluminum CI3670 – Baby BadAss™ Combo

T

Gamme à souder

.2” (5mm)

3.8” 2.8 (97-mm) (71mm)”

3.8” 2.8 (97-mm) (71mm)”

1.5” (38mm)

DDTECH.COM

1.1 TO 1.5” (28-38mm) (ADJUSTABLE) (RÉGLABLE) 1.1 TO 1.5” (28-38mm) (ADJUSTABLE)

1.25” (32mm)

.2” (5mm)

1.25” (32mm)

T

P SEALED B EM

HIGH

2

S RING EA

CI3200 - BadAss™ Combo Corps en acier CI3300 - BadAss™ Combo Corps en aluminium CI3400 - BadAss™ aluminium

SEALED

BEARINGS

CODE

FINITION

FIXATION

VARIANCE DE L’ÉCART

SUPPORT

CORPS

HAUTEUR POUCE/ MM

POIDS LB/KG

CI3200

Zinc / Non finie

Soudée

23⁄8 po–27⁄8 po Aluminium (61-74 mm)

Acier

33⁄4 po (97 mm)

2,5 lb (1,1 kg)

CI3300

Zinc / Non finie

Soudée

23⁄8 po–27⁄8 po (61-74 mm)

Aluminium

33⁄4 po (97 mm)

2 lb (1 kg)

CI3400

Non finie

Soudée

23⁄8 po–27⁄8 po Aluminium Aluminium (61-74 mm)

33⁄4 po (97 mm)

2 lb (1 kg)

• Support réglable pour des installations précises • Roulements haute température sans danger pour le revêtement en poudre • Deux roulements étanches sans entretien (par charnière) 2.4 TO 2.9” (61mm-74mm) • Parfait pour une installation haut de gamme (ADJUSTABLE) • Installation à poteaux ronds ou plats • Charge nominale par barrière : 450 kg (1 000 lb) 2.4 TO 2.9” (61mm-74mm) 1.7” 1.5” • Poids maximal de la barrière : 270 kg (600 lb) (ADJUSTABLE) (RÉGLABLE) (43mm) (38mm)

Acier

.2” (5mm)

3.8” 2.8” (97mm) (71mm)

1.5” (38mm)

1.7” 1.5” (43mm) (38mm)

1.25” (32mm)

3.8” 2.8” (97mm) (71mm)

1.5” (38mm)

1.25” (32mm)

1.1 TO 1.5” (28mm-38mm) (ADJUSTABLE) (RÉGLABLE)

SEALED

HIGH

CI3800 - BadAss™ acier inoxydable

P SEALED B EM

S RING EA

2

T

1.1 TO 1.5” (28mm-38mm) (ADJUSTABLE) BEARINGS

CODE

FINITION

FIXATION

VARIANCE DE L’ÉCART

SUPPORT

CORPS

HAUTEUR POUCE/ MM

POIDS LB/KG

CI3800

Non finie

Soudée

23⁄8 po–27⁄8 po (61-74 mm)

Inox

Inox

33⁄4 po (97 mm)

2,5 lb (1,1 kg)

• L’acier inoxydable 304 comprend les roulements, l’arbre (boulon), les rondelles, l’anneau de retenue et le contre-écrou • Deux roulements étanches sans entretien (pas de graissage) • Manille réglable pour une installation parfaite • Le corps de la charnière se soude à des poteaux plats ou ronds • Charge nominale par barrière : 900 kg (2 000 lb) • Poids maximal de la barrière : 450 kg (1 000 lb)

.2” (5mm)

2.4 TO 2.9” (61mm-74mm) (ADJUSTABLE) (RÉGLABLE)

1.7” 1.5” (43mm) (38mm)

3.8” 2.8” (97mm) (71mm)

1.25” (32mm)

1.5” (38mm)

1.1 TO 1.5” (28mm-38mm) (ADJUSTABLE) (RÉGLABLE)

DDTECH.COM

.2” (5mm)

CHARNIÈRES Shut-It®

67

Gamme à souder CI3500 - BadAss™ Heavy Duty

3

SEALED

P SEALED B EM

HIGH

S RING EA

T

BEARINGS

CODE

FINITION

FIXATION

VARIANCE DE L’ÉCART

SUPPORT

CORPS

HAUTEUR POUCE/ MM

POIDS LB/KG

CI3500

Zinc

Soudée

23⁄8 po–27⁄8 po (61-74 mm)

Acier

Acier

33⁄4 po (97 mm)

3,5 lb (1,6 kg) 5mm

• Roulements haute température sans danger pour le revêtement en poudre • Support réglable pour une installation parfaite • Le corps de la charnière se soude à des poteaux 43mm 38mm plats ou ronds • Supporte 50 % de poids de plus que le modèle BadAss « original » • Charge nominale par barrière : 1 360 kg (3 000 lb) • Poids maximal de la barrière : 680 kg (1 500 lb)

61-74mm ADJUSTABLE (RÉGLABLE)

44mm

97mm 71mm 38mm

28-38mm (RÉGLABLE) ADJUSTABLE

CI3520 - BadAss™ 100 Year 3

SEALED

P SEALED B EM

CODE

FINITION

FIXATION

VARIANCE DE L’ÉCART

SUPPORT

CORPS

HAUTEUR POUCE/ MM

POIDS LB/KG

CI3520

Zinc

Soudée

21⁄2 po–3 po (64-76 mm)

Acier

Acier

4 po (104 mm)

3,5 lb (1,6 kg)

HIGH

S RING EA

T

BEARINGS

.3” (8mm)

2.5 TO 3” (64-76mm) (RÉGLABLE) (ADJUSTABLE)

• Roulements haute température sans danger pour le revêtement en poudre 1.7” 1.5” • Support plus épais et arbre plus résistant (43mm) (38mm) • Le corps de la charnière se soude à des poteaux plats ou ronds • Support réglable pour des installations précises • Garanti pour 100 ans !

• Charge nominale par barrière : 1 360 kg (3 000 lb) • Poids maximal de la barrière : 680 kg (1 500 lb)

2

FINITION

FIXATION

VARIANCE DE L’ÉCART

SUPPORT

CORPS

HAUTEUR POUCE/ MM

POIDS LB/KG

CI3050

Zinc

Soudée

1 ⁄2 po–1 po (13-25 mm)

Acier

Acier

37⁄8 po (98 mm)

1,8 lb (0,8 kg)

1.5" 37.5mm)

(

0.5" (12.7mm)

2.3" (59.7mm)

2.2" (55mm)

2.8" (71mm)

• S’ouvre à 180° • Donne un écartement aussi petit que 13 mm (½ po) • Réglable horizontalement jusqu’à13 mm (½ po) • Roulements haute température sans danger pour le revêtement en poudre • Charge nominale par barrière : 900 kg (2 000 lb) • Poids maximal de la barrière : 450 kg (1 000 lb)

0.2" (4.8mm)

CODE

3.8" (98mm)

HIGH

S RING EA

T

1.2 TO 1.7” (30-43mm) (ADJUSTABLE) (RÉGLABLE)

P SEALED B EM

CHARNIÈRES Shut-It®

1.75” (44mm)

CI3050 – BadAss™ à souder, montage frontal

SEALED

BEARINGS

68

3.1” 4.1” (104mm) (79mm)

1" (25.7mm) 4.1" (104mm)

DDTECH.COM

(

1.7" 43mm)

CI3075 – Charnière BadAss™ VersaWeld™ 2

ÉCART

SUPPORT

CORPS

CI3075

Zinc

Soudée

Poteaux plats : Fixe 23⁄4 po (70 mm) Poteaux ronds : pas d’écart

Acier

Acier

33⁄4 po (95 mm)

2,2 lb (1 kg)

P SEALED B EM

2 13/64" (56mm)

(

1 11/16" 43mm)

1 17/64" (32mm)

3 55/64" (98mm)

2 43/64" (68mm) 1 17/64" (32mm)

• Une charnière simple qui se soude sur presque toutes les barrières dès sa sortie de la boîte • S’adapte aux poteaux et barrières plats ou ronds, sans adaptateur • Roulements haute température sans danger pour le revêtement en poudre • Plus lisse que les charnières traditionnelles à bloc ou à barillet • 2 roulements à billes étanches • Sans entretien, ne nécessite pas de lubrification • Charge nominale par barrière : 900 kg (2 000 lb) • Poids maximal de la barrière : 450 kg (1 000 lb)

POIDS LB/KG

T

FIXATION

HIGH

FINITION

SEALED

BEARINGS

S RING EA

CODE

HAUTEUR POUCE/ MM

2 13/64" (55.56mm)

Avantages Shut-It® du revêtement en poudre avec les charnières installées sur la barrière

NO G

HIGH

G ASIN REQ RE

D RE UI

P SEALED B EM

G RIN S EA

T

• Roulements scellés à haute température • Nul besoin de retirer les roulements avant d’appliquer le revêtement en poudre • S’applique à toutes les charnières Shut-It®, à l’exception du modèle à fermeture automatique CI3850 et du modèle en acier inoxydable CI3800 • Plus besoin de souder sur les lieux • Fini uniforme de haute qualité • Fini de barrière, de clôture, de charnière et de soudure de couleur assortie • Aucun graissage, ni entretien - jamais !

• Réglage horizontal pour une installation parfaite • Testé pendant plus d’un million de cycles d’ouverture et de fermeture

DDTECH.COM

CHARNIÈRES Shut-It®

69

CI3975 Kit BadAss™ pour montée avec charnière à pentures

P SEALED B EM

HIGH

S RING EA

T

(Inclut : 1x CI3900 + 1x CI3925)

4

SEALED BEARING

CODE

FINITION

FIXATION

VARIANCE SUPPORT DE L’ÉCART

CORPS

HAUTEUR POUCE/ MM

POIDS LB/KG

CI3975

Zinc

Soudée

Fixe 1⁄2 po (13 mm)

Acier

6 po (150 mm)

13,5 lb (6,1 kg)

Acier

PAR CHARNIÈRE

• Convient pour les barrières motorisées, en montée ou lourdes • Roulements haute température sans danger pour le revêtement en poudre • Pour les installations à poteaux carrés et soudées • Composants externes galvanisés • Pivotement à 180º ; écart fixe de ½ po (13 mm) • Les sangles des vantaux peuvent être coupées ROUTE ROAD à la longueur voulue • Charge nominale par barrière : 1 360 kg (3 000 lb) • Poids maximal de la barrière : 680 kg (1 500 lb)

ENTRÉE DRIVEWAY

ENTRÉE DRIVEWAY

ROUTE ROAD

UNE MATRICE DES GRADIENTS DE PENTE EST DISPONIBLE SUR LE SITE WEB DE D&D OU SUR DEMANDE

CI3900 – Charnière à pentures 6 po (152 mm) BadAss™ 1.85” (47mm)

.4” (10mm)

CODE

FINITION

FIXATION

VARIANCE SUPPORT .4” DE L’ÉCART

CORPS

HAUTEUR POUCE/ MM

POIDS LB/KG

CI3900

Zinc

Soudée

Fixe 1⁄2 po (13 mm)

Acier

6 po (150 mm)

6 lb (2,7 kg)

(10mm)

Acier

6.9” (175mm) 6” (152mm)

2” (51mm) .25” (6mm) 6” (152mm)

1.85” (47mm)

.4” (10mm)

2” (51mm)

.4” (10mm)

1” (25mm) 6.9” (175mm)

6” (152mm)

6” (152mm)

6.9” (175mm)

CI3925 – Charnière à pentures 10 po (245 mm) BadAss™ 2” (51mm)

.25” (6mm)

1.85” (47mm)

.4” (10mm)

6” (152mm)

CODE

FINITION 2” (51mm) FIXATION

CI3925

Zinc

Fixe ⁄ po (13 mm)

1” (25mm) 1 2

10.9” (277mm)

.4” VARIANCE (10mm) SUPPORT DE L’ÉCART

3 po–31⁄2 po (76-89 mm) 6” (152mm)

Acier

CORPS

HAUTEUR POUCE/ MM

POIDS LB/KG

Acier

6 po (150 mm)

7,5 lb (3,4 kg)

6.9” (175mm)

10” (254mm)

2” (51mm) .25” (6mm) 5.9” (150mm) 2” (51mm)

1.85” (47mm)

.4” (10mm)

.4” (10mm)

1” (25mm)

10” (254mm) 10.9” (277mm)

10.9” (277mm)

70

CHARNIÈRES Shut-It®

10” (254mm)

DDTECH.COM .25” (6mm) 5.9” (150mm)

2” (51mm)

SHUTIt

Conceptions brillantes. Produits BadAss. Résultats épiques.

L’histoire de la quincaillerie Shut-It® La quincaillerie de barrière Shut-It® a commencé sous le nom de Counsel Industries LLC et elle est rapidement devenue chef de file dans la conception et la distribution de quincaillerie et de systèmes de barrière pour les secteurs des clôtures et du contrôle de l’accès.

Milieu des années 1990 : Tandis que le contrôle de l’accès véhiculaire commence à éclater pour créer sa propre industrie, deux vétérans des secteurs des clôtures et du contrôle de l’accès ont découvert qu’un grand nombre des problèmes d’entretien et de réparation des systèmes de barrière automatisés était causé par la quincaillerie défectueuse ou de mauvaise qualité utilisée sur les barrières.

Avec l’aide d’une équipe d’ingénieurs et d’un machiniste primé en commandes numériques par ordinateur, les dirigeants de Counsel ont décidé de développer une gamme de produits qui éliminerait les dommages causés aux barrières et aux systèmes à opérateur dispendieux.

Après des années de développement et d’essai sur le terrain, Counsel Industries est née.

1998 : Counsel commence à commercialiser des solutions de barrière novatrices conçues pour atténuer les exigences d’installation et éliminer l’usure prématurée des systèmes à opérateur de barrière automatisés et coûteux.

2010 : Counsel adopte un nouveau nom, Shut-It® Gate Hardware, afin de mieux représenter ce que l’entreprise était devenue – Conceptions brillantes. Produits BadAss. Résultats épiques.

2016 : D&D Technologies acquiert Shut‑It® Gate Hardware.

Les charnières BadAss, les roues HardCore, les systèmes à glissière et cantilever complet sont ajoutés à la famille de produits D&D. D&D + Shut‑It® : offrent au secteur la gamme la plus vaste de quincaillerie de barrière.

2019 : La charnière VersaWeld est ajoutée (CI3075). Conçue pour les poteaux ronds ou plats sans devoir ajouter un adaptateur, elle donne aux installateurs une charnière simple qu’ils peuvent souder sur presque toutes les barrières en acier.

• Les charnières à souder et à boulonner Face Mount (CI3050 et CI3720) sont lancées, pour offrir des ouvertures complètes de 180° sans obstruction.

• Afin de réduire la flexion sur les poteaux de 102 mm (4 po) de largeur, trois modèles de charnières avec des supports de montage plus larges (CI3740A, CI3740 et CI3760A) sont mis sur le marché pour rehausser la solidité et la durée utile.

2021 : Un ensemble de charnières à fermeture automatique et montage sur le devant (CI3880) est ajouté et comprend un réglage vertical et horizontal.

La différence Shut-It® • Usinage à commandes numériques par ordinateur jusqu’aux tolérances les plus précises du secteur • Une conception de bague unique produit un mouvement pratiquement sans friction et une utilisation ne nécessitant aucun entretien • Les roulements à billes scellés de type radial de la plus haute qualité n’ont jamais besoin d’être graissés ou d’entretien • Quatre configurations différentes de roulements scellés : 1, 2, 3 ou 4 roulements par charnière ; 2 roulements par roue • Tous les composants sont galvanisés pour éviter la rouille et la corrosion, sauf l’aluminium, l’acier inoxydable et l’apparence rouillée • Écrous de blocage Steel Stover™ utilisés pour éviter tout desserrage et glissage • Acier ultra dur laminé à froid utilisé sur toutes les roues HardCore ; effectivement dur jusqu’au centre • Mandrins fendus pour le réglage horizontal

Soudure appropriée Avertissement : Les charnières seront endommagées si le courant de soudure électrique n’est pas correctement mis à la terre, entraînant l’annulation de la garantie.

• Des dommages peuvent survenir en raison d’une chaleur excessive ou lorsque le courant de soudure passe à travers les roulements.

Vérifiez que la mise à la terre de soudure se trouve toujours du côté qui est soudé.

Le courant ne doit pas passer dans les roulements, car cela causerait des dommages graves.

• Pour éviter d’endommager les roulements avec de la chaleur, le processus de soudure doit être effectué en plusieurs petits segments.

Soudez une surface à la fois et alternez entre la charnière du haut et du bas.

Après chaque petit segment de soudure, laissez la charnière se refroidir avant de souder le segment suivant.

• Utilisez des procédures générales de soudage sur le terrain avec des contrôles de transfert de chaleur appropriés. Protégez la charnière des éclaboussures de soudure.

• Nettoyez et terminez le tout avec une protection adéquate contre la corrosion et la rouille.

DDTECH.COM

CHARNIÈRES Shut-It®

71

SHUTIt

HARDCORE™

Anatomie d’une roue de barrière Shut-It® Galvanisée

Acier le plus dur

• Protection durable contre la rouille et la corrosion • Sur tous les composants de la roue, à l’exception des plaques de chariot en aluminium

• Chez Shut-It®, nous utilisons l’acier le plus dur de l’industrie pour fabriquer nos roues, ce qui les rend littéralement « dures à la tâche » (classées 30 RC)

Tolérances les plus étroites de l’industrie

• Rotation pratiquement sans frottement

Entretoise (douille)

• Options d’espacement pour les profils de barrière de 38 mm (1½ po) et 50 mm (2 po) de large • Distribue la charge directement sur la bague centrale des roulements étanches pour des performances optimales et une longue durée de vie

Deux roulements étanches • Ne nécessitent pas de graissage • Sans entretien

Profil de roue étroit

• Réduit le risque que la roue heurte des débris et sorte de la piste

Plaques de chariot

POUR LES INSTALLATIONS DE BARRIÈRES EN PORTE-À-FAUX ET DE BARRIÈRES COULISSANTES, VOIR P. 79-80

• Les plus polyvalentes pour assurer un espacement correct sous les barrières • Pas besoin de stocker plusieurs coques • Moins encombrant que les coques • S’adaptent à toutes les largeurs de barrière courantes • Réglables verticalement • Disponibles en aluminium et en acier

72 ROUES POUR BARRIÈRES Shut-It®

DDTECH.COM

SHUTIt

CI2240 ASSEMBLAGE HARDCORE™ ROUE PORTE-À-FAUX

CI2300 ASSEMBLAGE HARDCORE™ BARRIÈRE-GUIDE

HARDCORE™

CI2515 ROUE À GORGE EN V DE 4 PO AVEC PLAQUES DE CHARIOT

CI2715 ROUE À GORGE EN V DE 6 PO AVEC PLAQUES DE CHARIOT

CI2415 ROUE À GORGE EN V DE 4 PO

CI2620 ROUE À GORGE EN V DE 6 PO

MATÉRIAU NB. POIDS CHARGE MATÉRIAU HAUTEUR DE LA ROULEMENTS MAX. DE MAX. DE DE LA POUCE/ PLAQUE DE ÉTANCHES BARRIÈRE BARRIÈRE ROUE MM CHARIOT

POIDS LB/KG

Acier

4 po (102 mm)

2 lb (1 kg)

-

Aluminium

4 po (102 mm)

1,5 lb (0,7 kg)

-

-

Acier

6 po (152 mm)

3,5 lb (1,6 kg)

-

-

-

Aluminium

6 po (152 mm)

2 lb (1 kg)

2

1 500 lb (680 kg)

3 000 lb (1 360 kg)

Acier

-

6 po (152 mm)

5 lb (2,3 kg)

Zinc

2

1 500 lb (680 kg)

3 000 lb (1 360 kg)

Acier

-

8 po (203 mm)

10,5 lb (4,8 kg)

Soudée

Zinc

2

-

-

-

-

6 po (152 mm)

4 lb (1,8 kg)

Assemblage du guide étendu

Soudée

Zinc

2

-

-

-

-

10 po (254 mm)

4,5 lb (2 kg)

CI2340

Capuchon de chariot de 4 po (102 mm)

Soudée

Zinc

-

-

-

-

-

6 po (152 mm)

1 lb (0,5 kg)

CI2360

Capuchon de chariot de 6 po (152 mm)

Soudée

Zinc

-

-

-

-

-

8 po (203 mm)

1,5 lb (0,7 kg)

CI2415

Roue de 4 po (102 mm) - Cadre 1½ po (38 mm)

Boulons aux plaques

Zinc

2

1 500 lb (680 kg)

3 000 lb (1 360 kg)

Acier

-

4 po (102 mm)

4,5 lb (2 kg)

CI2420

Roue de 4 po (102 mm) - Cadre 2 po (51 mm)

Boulons aux plaques

Zinc

2

1 500 lb (680 kg)

3 000 lb (1 360 kg)

Acier

-

4 po (102 mm)

4,5 lb (2 kg)

CI2515

Jeu de roue de 4 po (102 mm) - Cadre 1½ po (38 mm)

Soudée

Zinc

2

1 500 lb (680 kg)

3 000 lb (1 360 kg)

Acier

Acier

4 po (102 mm)

6 lb (2,7 kg)

CI2520

Jeu de roue de 4 po (102 mm) - Cadre 2 po (51 mm)

Soudée

Zinc

2

1 500 lb (680 kg)

3 000 lb (1 360 kg)

Acier

Acier

4 po (102 mm)

6 lb (2,7 kg)

CI2615

Roue de 6 po (152 mm) - Cadre 1½ po (38 mm)

Boulons aux plaques

Zinc

2

2 200 lb (1 000 kg)

5 000 lb (2 270 kg)

Acier

-

6 po (152 mm)

9 lb (4 kg)

CI2620

Roue de 6 po (152 mm) - Cadre 2 po (51 mm)

Boulons aux plaques

Zinc

2

2 200 lb (1 000 kg)

5 000 lb (2 270 kg)

Acier

-

6 po (152 mm)

9,5 lb (4,3 kg)

CI2625

Roue de 6 po (152 mm) - Pour coques†

Se boulonne à la coque

Zinc

2

2 200 lb (1 000 kg)

5 000 lb (2 270 kg)

Acier

-

6 po (152 mm)

9,5 lb (4,3 kg)

CI2715

Jeu de roue de 6 po (152 mm) - Cadre 1½ po (38 mm)*

Soudée

Zinc

2

2 200 lb (1 000 kg)

5 000 lb (2 270 kg)

Acier

Acier

6 po (152 mm)

12 lb (5,4 kg)

CI2720

Jeu de roue de 6 po (152 mm) - Cadre 2 po (51 mm)*

Soudée

Zinc

2

2 200 lb (1 000 kg)

5 000 lb (2 270 kg)

Acier

Acier

6 po (152 mm)

12,5 lb (6 kg)

CODE

NOM DU PRODUIT**

MÉTHODE DE FIXATION

FINITION

CI2140

Jeu de plaques de chariot de 4 po (102 mm) - Acier††

Soudée

Zinc

-

-

-

-

CI2140A

Jeu de plaques de chariot de 4 po (102 mm) - Aluminium††

Soudée

Aluminium

-

-

-

CI2160

Jeu de plaques de chariot de 6 po (152 mm) - Acier††

Soudée

Zinc

-

-

CI2160A

Jeu de plaques de chariot de 6 po (152 mm) - Aluminium††

Soudée

Aluminium

-

CI2240

Assemblage de roue porte-à-faux de 4 po (102 mm)

Soudée

Zinc

CI2260

Assemblage de roue porte-à-faux de 6 po (152 mm)

Soudée

CI2300

Assemblage du guide

CI2350

Tous les poids nominaux sont basés sur deux roues. * Comprend une roue et deux plaques de chariot fendues. ** Toutes les roues comprennent un boulon d’essieu, des rondelles et des écrous de blocage. † Pour modernisation/réparation. ††† L’ensemble comprend deux plaques de chariot fendues.

DDTECH.COM

ROUES POUR BARRIÈRES Shut-It® 73

Roue à gorge en V pourcadre de barrière de 1½ po (38 mm) 2

SEALED

BEARINGS

CODE

FINITION

FIXATION

POIDS MAX. DE BARRIÈRE

ROUE

HAUTEUR POUCE/ MM

POIDS LB/KG

CI2415

Zinc

Boulons aux plaques

680 kg (1 500 lb)

Acier

4 po (102 mm)

4,5 lb (2 kg)

CI2615

Zinc

Boulons aux plaques

1 000 kg (2 200 lb)

Acier

6 po (152 mm)

9 lb (4 kg) 1.5” (38mm)

ÉCROU HEXAGONAL 5 po (13mm) RONDELLES PLATES 5 po 2 PL (13mm) Entretoises 1,5 po (38mm) 2 PL 2.8 (71mm) 1.1” (28mm) ÉCROU HEXAGONAL 5 po (13mm)

CI2415 - 4 po (102 mm) CI2615 - 6 po (152 mm)

1.5” (38mm)

4” (102mm)

• Largeur étroite pour réduire la friction et les problèmes de débris • Cette roue n’inclut pas les plaques de chariot • Plaques réglables pour une installation parfaite • Acier laminé à froid très dur (30RC) Charge nominale par barrière : 3 000 lb (1 360 kg)/5 000 lb (2 300 kg) Pods max. de la barrière : 1 500 lb (680 kg) / 2 200 lb (1 000 kg)

90°

.7” (18mm)

1.1” (28mm) .7” (18mm)

6” (152mm) 90°

Roue à gorge en V pour cadre de barrière de 2 po (51 mm) 2

SEALED

BEARINGS

CODE

FINITION

FIXATION

POIDS MAX. DE BARRIÈRE

ROUE

HAUTEUR POUCE/ MM

POIDS LB/KG

CI2420

Zinc

Boulons aux plaques

680 kg (1 500 lb)

Acier

4 po (102 mm)

4,5 lb (2 kg)

CI2620

Zinc

Boulons aux plaques

1 000 kg (2 200 lb)

Acier

6 po (152 mm)

9,5 lb (4,3 kg) 2” (51mm)

ÉCROU HEXAGONAL 5 po (13mm) RONDELLES PLATES 5 po 2 PL (13mm) Entretoises 1,5 po (38mm) 2 PL

3.3” (84mm) 1.1” (28mm)

CI2420 - 4 po (102 mm) CI2620 - 6 po (152 mm)

ÉCROU HEXAGONAL 5 po (13mm)

• Largeur étroite pour réduire la friction et les problèmes de débris • Plaques réglables pour une installation parfaite • Cette roue n’inclut pas les plaques de chariot • Acier laminé à froid très dur (30RC) Charge nominale par barrière : 3 000 lb (1 360 kg)/5 000 lb (2 200 kg) ROUES POUR Pods max. de la barrière : 1 500BARRIÈRES lb (680 kg) / 2 200 lb (1DDTECH.COM 000 kg) 74 ®

Shut-It

4” (102mm)

6” (152mm)

.7” (18mm) 90°

2

Roue avec plaques de chariot pourcadre de barrière de1½ po (38 mm) CODE

FINITION

FIXATION

POIDS MAX. DE BARRIÈRE

ROUE

PLAQUE

CI2515

Zinc

Soudée

680 kg (1 500 lb)

Acier

CI2715

Zinc

Boulons aux plaques

1 000 kg (2 200 lb)

Acier 4.4” (112mm)

SEALED

BEARINGS

.12” (3mm) 2.8” (71mm) .12” (3mm)

POIDS LB/KG

Acier (102mm)

45⁄8 po (119 mm)

6 lb (2,7 kg)

Acier

71⁄2 po (188 mm)

12 lb (5 kg)

(203mm)

4”

NOMINAL [3.5 TO 5.2” (81-132mm)] (ADJUSTABLE)

6” (152mm)

3” (76mm)

6” (152mm)

1.5” (38mm)

1.5” (38mm)

7.4” (188mm) NOMINAL NOMINAL 2.7” (69mm) [6.5 TO 8.2” (165-208mm)] [2.1 TO 3.2” (56-81mm)] (ADJUSTABLE) (RÉGLABLE)

.6” (15mm)

.12” (3mm)

HAUTEUR POUCE/ 8” MM

4” (102mm)

4.7” (119mm)NOMINAL 2.8” [4.2 TO 5.2” (71mm) (107-132mm)]

6” (152mm)

90°

.6” (15mm)

CI2515 - 4 po (102 mm) CI2715 - 6 po (152 mm)

.12” (3mm)

4” (102mm)

• Plaques réglables pour une installation parfaite • Inclut les plaques de chariot 4.4” (112mm) NOMINAL [3.5 TO 5.2” • Largeur étroite pour réduire la friction et les problèmes (81-132mm)] (ADJUSTABLE) (RÉGLABLE) de débris .12” • Acier laminé à froid très dur (30RC) 7.4” (188mm) NOMINAL (3mm) [6.5 TO 8.2” (165-208mm)] 2.8” Charge nominale par barrière : 3 000 lb (71mm) (1 360 kg)/5 000 lb (2 300 kg).12” .6” (15mm) Pods max. de la barrière : (3mm) 1 500 lb (680 kg) / 2 200 lb (1 000 kg)

4” (102mm)

8” (203mm)

90°

1.5” (38mm)

6” (152mm)

1.1” (28mm)

6” (152mm)

.7” (18mm) 90°

Roue avec plaques de chariot pour cadre de barrière de 2 po (51 mm) 2

SEALED

BEARINGS

CODE

FINITION

FIXATION

POIDS MAX. DE BARRIÈRE

ROUE

PLAQUE

HAUTEUR POUCE/ MM

POIDS LB/KG

CI2520

Zinc

Soudée

680 kg (1 500 lb)

Acier

Acier

45⁄8 po (119 mm)

6 lb (2,7 kg)

CI2720

Zinc

Soudée

1 000 kg (2 200 lb)

Acier

Acier

71⁄2 po (188 mm)

12,5 lb (6 kg)

3” (76mm)

2” (51mm)

2.7” (69mm) NOMINAL [2.2 TO 3.2” (56-81mm)] (RÉGLABLE) (ADJUSTABLE)

.12” (3mm)

3.3” (84mm)

CI2520 - 4 po (102 mm) CI2720 - 6 po (152 mm)

6” (152mm)

4” (102mm)

4.7” (119mm) NOMINAL [4.2 TO 5.2” (107-132mm)]

.6”(15mm) .12” (3mm)

4” (102mm)

• Plaques réglables pour une installation parfaite • Inclut les plaques de chariot 4.4” (112mm) • Largeur étroite pour réduire la friction et les problèmes de NOMINAL [3.5 TO 5.2” débris (89-132mm)] (ADJUSTABLE) (RÉGLABLE) • Acier laminé à froid très dur (30RC) .12 (13mm) Charge nominale par barrière : 3 000 lb (1 360 kg)/5 000 lb 3.3” 7.4” (188mm) NOMINAL [(6.5 TO 8.2” (165-208mm)] (84mm) (2 300 kg) .6” (15mm) Pods max. de la barrière : 1 500 lb (680 kg) / 2 200 lb (1 000 kg) .12 (13mm)

4” (102mm)

8” (203mm)

2” (51mm)

6” (152mm)

1.1” (28mm) .7” (18mm) 6” (152mm)

DDTECH.COM

90°

ROUES POUR BARRIÈRES Shut-It®

75

90°

Plaque de chariot HardCore™ en acier/aluminium CODE

FINITION

FIXATION

PLAQUE

HAUTEUR POUCE/MM

POIDS LB/KG

CI2140

Zinc

Soudée

Acier

4 po (102 mm)

2 lb (1 kg)

CI2160

Zinc

Soudée

Acier

6 po (152 mm)

3,5 lb (1,6 kg)

CI2140A

Non finie

Soudée

Aluminium

4 po (102 mm)

2 lb (1 kg)

CI2160A

Non finie

Soudée

Aluminium

6 po (152 mm)

1,6 kg (3,5 lb)

• Plaques réglables pour une installation parfaite • Modèles pour roues de 4 po (102 mm) et 6 po (152 mm) • Disponible en acier et en aluminium • Pas besoin de coques lourdes et encombrantes • Plaque de ½ po (3 mm) d’épaisseur • À associer aux capuchons de chariot pour les applications grillagées 8” (203mm)

6” (152mm) 3” (76mm)

.12” (3mm) THICKNESS

3.2” (81mm)

4” (102mm)

2.2” (56mm) 4” (102mm)

5.2” (132mm)

3.5” (89mm) 6” (152mm)

.12” THICKNESS (3mm)

.7” (18mm) SLOT

.6” (15mm)SLOT

Capuchon de chariot HardCore™ CODE

FINITION

FIXATION

PLAQUE

HAUTEUR POUCE/MM

CI2340

Zinc

Soudée

Acier

6 po (152 mm)

0,5 kg (1 lb)

CI2360

Zinc

Soudée

Acier

8 po (203 mm)

0,7 kg (1,5 lb)

.14” (3mm) 6” (152mm)

R .95” (24mm)

1.9” (48mm)

CI2340 - 6 po (152 mm) CI2360 - 8 po (203 mm) • Conçu pour être utilisé avec des roues à gorge en V • Se combine avec les plaques de chariot pour rail rond • La solution parfaite pour les barrières grillagées • Fabriqué en acier à haute résistance • Capuchon de chariot de 4 po (102 mm) • Capuchon de chariot de 6 po (152 mm) • Instructions de soudage page 71

76

ROUES POUR BARRIÈRES Shut-It®

POIDS LB/KG

.9” (23mm) 2.2” (56mm)

R .95” (24mm) .14” (3mm) 8” (203mm)

4” (102mm) 3.1” 79mm

2.2” (56mm)

DDTECH.COM

Assemblage de roue en porte-à-faux de 4 po (102 mm)

2

SEALED

BEARINGS

CODE

FINITION

FIXATION

POIDS MAX. DE BARRIÈRE

ROUE

PLAQUE

DIAMÈTRE DE ROUE

POIDS LB/ KG

CI2240

Zinc

Soudée

680 kg (1 500 lb)

Acier

Acier

4 po (102 mm)

5 lb (2,3 kg)

1.1” (28mm) .7” (mm18) 90°

1.9” (48mm) PLAGE DE ADJUSTMENT RÉGLAGE RANGE

4” (102mm)

5” (127mm)

1.48” (38mm)

1.9” (48mm) PLAGE DE RÉGLAGE ADJUSTMENT RANGE

CI2240 • Plaques réglables pour une installation parfaite 2.1” (53mm) • Largeur étroite pour réduire la friction 2.7” (69mm) et les débris 2.9” • Acier laminé à froid très dur (30RC) (74mm) • Charge nominale par barrière : 1 360 kg (3 000 lb) • Poids maximal de la barrière : 680 kg (1 500 lb)

2.5” (64mm)

.75” (19mm)

1.5” (38mm)

Assemblage de roue en porte-à-faux de 6 po (152 mm)

2

SEALED

BEARINGS

CODE

FINITION

FIXATION

POIDS MAX. DE BARRIÈRE

ROUE

PLAQUE

DIAMÈTRE DE ROUE

POIDS LB/KG

CI2260

Zinc

Soudée

680 kg (1 500 lb)

Acier

Acier

6 po (152 mm)

10,5 lb (4,8 kg)

1.1” (28mm) .7” (18mm) 90°

1.9” (48mm) ADJUSTMENT PLAGE DE RANGE RÉGLAGE

CI2260

6” (152mm)

• Plaques réglables pour une installation parfaite • Largeur étroite pour réduire la friction et les débris • Acier laminé à froid très dur (30RC) • Charge nominale par barrière : 1 360 kg (3 000 lb) • Poids maximal de la barrière : 680 kg (1 500 lb)

5” (127mm)

1.5” (38mm)

1.9” (48mm) PLAGE DE ADJUSTMENT RÉGLAGE RANGE

.75” (19mm) 2.1” (53mm) 2.7” (69mm) 2.9” (74mm)

DDTECH.COM

2.5” (64mm)

1.5” (38mm)

ROUES POUR BARRIÈRES Shut-It®

77

Assemblage barrière-guide CODE

FINITION

FIXATION

MATÉRIAU

POIDS LB/KG

CI2300

Zinc

Soudée

Acier

4 lb (1,8 kg)

1.4” (36mm) 2 PL

.4” (10mm)

CI2300 - Assemblage barrière-guide de 6 po (152 mm) • Idéal pour les barrières sans variation de niveau • Remplace les rouleaux de guidage standard de l’industrie • Il suffit de fixer l’assemblage du guide à l’extrémité du poteau • Acier très dur • Finition en zinc

1.6” (41mm)

3.8” 3.5” (89mm) (97mm)

1.5” (38mm)

8” (203mm) 6” (152mm)

1.6” (41mm)

.75” (19mm)

Assemblage barrière-guide étendu CODE

FINITION

FIXATION

MATÉRIAU

POIDS LB/KG

CI2350

Zinc

Soudée

Acier

4,5 lb (2 kg)

.4” (10mm)

CI2350 - Assemblage barrière-guide de 10 po (254 mm) • Idéal pour les barrières sans variation de niveau • Remplace les rouleaux de guidage standard de l’industrie • Il suffit de fixer l’assemblage du guide à l’extrémité du poteau • Acier très dur • Finition en zinc

5.1” (130mm)

1.5” (38mm)

8” (203mm) 6” (152mm)

.75” (19mm)

78

ROUES POUR BARRIÈRES Shut-It®

5.4” (137mm)

3.2” (81mm)

DDTECH.COM

1.7” (43mm)

Système de barrière en porte-à-faux intégral : système à 4 roues 6.25” (159mm) 2” (51mm)

SPÉCIFICATIONS DU SYSTÈME DE BARRIÈRE

3” (76mm)

3

2” (51mm)

1 2

4

1

Ligne de clôture

2

Deux poteaux : 3 x 3 x 3⁄16 po (76 x 76 x 5 mm), 4 x 4 x 3⁄16 po (102 x 102 x 5 mm) ou 6 x 6 x 3⁄16 po (152 x 152 x 5 mm)

2A

Relier deux poteaux à l’aide d’un rail (peut être utilisé pour le montage opérateur)

3

Souder quatre assemblages de roues en porte-à-faux au poteau

4

Souder ou boulonner les 2 x 2 rails en porte-à-faux au cadre de la barrière

5

Cadre de barrière avec poteaux de panneaux de support 3 x 3 po (76 x 76 mm) – ouverture jusqu’à 12 po (3 658 mm) 4 x 4 po (102 x 102 mm) – ouverture jusqu’à 22 po (6 700 mm) 6 x 6 po (152 x 152 mm) – ouverture de plus de 22 po (6 700 mm) Longueur du panneau de support jusqu’à une ouverture de 12 po (3 658 mm)

6

Pour les assemblages de roues en porte-à-faux : utiliser CI2240 pour les roues de 4 po (102 mm) et CI2260 pour les roues de 6 po (152 mm)

Fence Height 2A 4 5

From 5' to 20' (127mm – 508mm ) Max Opening

12” (305mm)

6

Fence Line 1

2” (51mm)

5

36” (914mm)

3

3

3 2

SPÉCIFICATIONS DU SYSTÈME DE BARRIÈRE

6

1

3” (76mm)

7

2

5 Hauteur de clôture

4

3

4

Système de barrière en porte-à-faux intégral : rail à souder/boulonner

8” (203mm) 1.5” (38mm)

2

2A

2A

1

Ligne de clôture

2

Deux poteaux : 3 x 3 x 3⁄16 po (76 x 76 x 5 mm), 4 x 4 x 3⁄16 po (102 x 102 x 5 mm) 1 poteau à la hauteur de la clôture – 1 poteau à 24 po (610 mm) au-dessus du sol

2A

Relier deux poteaux à l’aide d’un rail à 6,5 po (165 mm) du sol (peut être utilisé pour le montage opérateur)

3

Support en porte-à-faux avec extensions de 2,5 po (64 mm) (2 au total)

4

Souder ou boulonner les rails en porte-à-faux au cadre de la barrière

5

Cadre de la barrière

6

Soudure d’angle continue pour le guide de 2,5 x 2,5 x 3⁄16 po (64 x 64 x 5 mm)

7

Souder l’assemblage du guide CI2300 ou CI2350 (version étendue) au poteau de guidage

8

Pour les assemblages de roues en porte-à-faux : Utiliser CI2240 pour les roues de 4 po (102 mm) et CI2260 pour les roues de 6 po (152 mm)

8 4” (102mm)

6.5” (165mm)

Ouverture max. de 5 à 20 po (127-508 mm)

Ligne de clôture 1

5 36” (914mm)

4

3 2

DDTECH.COM

2A

2

7

6

4

ROUES POUR BARRIÈRES Shut-It®

79

7” (178mm) 2” (51mm)

1

5

Système de barrière en porte-à-faux intégral

3” (76mm)

SPÉCIFICATIONS DU SYSTÈME DE BARRIÈRE

1

Ligne de clôture

2

Deux poteaux : 3 x 3 x 3⁄16 po (76 x 76 x 5 mm), 4 x 4 x 3⁄16 po (102 x 102 x 5 mm) 1 poteau à la hauteur de la clôture – 1 poteau à 24 po (610 mm) au-dessus du sol

2A

Relier deux poteaux à l’aide d’un rail à 6,5 po (165 mm) du sol (peut être utilisé pour le montage opérateur)

3

Support en porte-à-faux avec extensions de 3 po (76 mm) (2 au total)

4

Le cadre de barrière avec rail en porte-à-faux peut être utilisé comme partie du cadre

5

Soudure d’angle continue pour le guide de 2,5 x 2,5 x 3⁄16 po (64 x 64 x 5 mm)

6

Souder le guide au poteau de guidage

7

Pour les assemblages de roues en porte-à-faux : Utiliser CI2240 pour les roues de 4 po (102 mm) et CI2260 pour les roues de 6 po (152 mm)

6 2

4

2A 3

7 4” (102mm)

6.5” (165mm)

36” (914mm)

From 5' to 20' (127mm – 508mm ) Max Opening Fence Line

1

3

4

2

2A

2

6

5

Avantage de la hauteur libre pour une roue de 4 pouces Marque x

Cailloux Boulon d’ancrage

Cailloux

Hauteur libre sous la barrière

Boulon d’ancrage

Hauteur libre sous la barrière

50 % ou plus

Les roues Shut-It® sont usinées dans l’acier le plus dur, d’où une conception étroite Le profil plus étroit de la roueShut-It® empêche la roue de heurter les débris et les ancrages de la voie.

80

INFORMATIONS Shut-It®

DDTECH.COM

Loquets, charnières et accessoires revêtus de poudre pour barrières en bois • L’acier plus épais améliore la solidité et la durabilité de l’ensemble • Les roulements en polymère brevetés et les lubrifiants de haute technologie empêchent le grippage • Solidité et aspect supérieurs – pas d’aspérités • Finition à revêtement en poudre de qualité supérieure (très résistante à la corrosion) • Vis entièrement traitées incluses, avec une finition exclusive résistante à la corrosion • Les têtes de vis sont dotées d’une protection supplémentaire contre les intempéries grâce à un revêtement en poudre • La tête du boulon à gâche empêche le boulon de glisser dans le pêne • Les charnières ne se déforment pas (revêtement en poudre appliqué avant l’assemblage)

10

WOOD

VINYL

5 ANS SUR LES RESSORTS CODE

MODÈLE/ CARACTÉRISTIQUE

MATÉRIAU DE LA BARRIÈRE

DISPONIBILITÉ

210001

Loquet Regular par gravité

Bois/vinyle

Unité

210002

Loquet Heavy Duty par gravité

Bois/vinyle

Unité

210007

Loquet HD par gravité, câble et joint torique

Bois/vinyle

Unité

210003

Loquet pour poteau standard

Bois/vinyle

Unité

210004

Clenche

Bois/vinyle

Unité

210005

Loquet à verrou latéral

Bois/vinyle

Unité

210006

Loquet pour poteau contemporain

Bois/vinyle

Unité

220001

Loquet à boucle de rail rond

Bois

Unité

310001

Charnière en T 8 po décorative

Bois/vinyle

Paire

310002

Charnière à pentures Regular 8 po décorative

Bois/vinyle

Charnière simple

310003

Charnière en T Heavy Duty 10 po traditionnelle

Bois/vinyle

Charnière simple

310004

Charnière en T Heavy Duty 8 po traditionnelle

Bois/vinyle

Paire

310005

Charnière à pentures Heavy Duty 10 po traditionnelle

Bois/vinyle

Charnière simple

310006

Charnière à pentures HD 8 po traditionnelle

Bois/vinyle

Charnière simple

310007

Charnière en T Heavy Duty 8 po contemporaine

Bois/vinyle

Paire

310008

Charnière à pentures 8 po contemporaine

Bois/vinyle

Charnière simple

310009

Charnière papillon 8 po contemporaine

Bois/vinyle

Paire

310010

Charnière papillon 8 po traditionnelle

Bois/vinyle

Paire

410001

Ressort de porte 11 po

Bois/vinyle

Unité

410002

Ressort de porte 14 po

Bois/vinyle

Unité

410003

Pêne 24 po

Bois/vinyle

Unité

410004

Pêne 40 po

Bois/vinyle

Unité

410005

Poignée de porte

Bois/vinyle

Unité

420001

Kit anti-affaissement de barrière

Bois

Unité

Kits de quincaillerie de barrière en bois personnalisée disponibles (États-Unis uniquement).

Courriel : customerservice@ddtechusa.com pour les prix aux États-Unis.

DDTECH.COM

QUINCAILLERIE POUR BARRIÈRES EN BOIS

81

210001– Loquet Regular par gravité

(

0.2" 5.20mm)

(

0.2" 5.20mm)

5.1" (130mm)

1" (25.40mm)

1.3" (35mm)

2.2" (55mm)

210002 – Loquet par gravité Heavy Duty 210007 – Avec câble et joint torique 0.2" 6mm)

2.8" (71mm)

(

(

0.2" 5.7mm)

2.4" (62mm)

4.2" (105mm)

2.8" (70mm)

7.3" (185mm)

210003 – Loquet pour poteau standard 10.7" (273mm)

2.1" (54mm)

1" (23mm)

6.2" (159mm)

2.3" (59mm)

210004 – Clenche

0.1" (3.4mm)

2.2" 11" (55mm) (280mm)

3" (77mm)

0.2" ( 5.3mm)

0.8" (20mm)

82

QUINCAILLERIE POUR BARRIÈRES EN BOIS

DDTECH.COM

3.2" (81.8mm)

210006 – Loquet pour poteau contemporain 6.3" (161mm)

9.6" (245mm)

1.8" (48mm)

8.9" (226mm)

0.3" ( 8.40mm)

0.2" (R4.40mm)

0.3" (8.60mm)

410003 – Pêne 24 po • 410004 – Pêne 40 po

24" (609mm)

.95” (23.88mm)

1.6" (42mm)

1" (25.40mm)

Lorem ipsum

3.4" (88.5mm)

1.6" (42mm)

1.1" (28mm)

2" (51mm)

0.6” (ø 15mm)

410001 – Ressort de porte 11 po • 410002 Ressort de porte 14 po 1" (25.4mm)

1.5" (38mm) 11.7" (297mm)

220001– Loquet à boucle de rail rond • 420001– Kit anti-affaissement 0.4" ( 9.5mm)

7.2" (183mm)

5" (126mm)

5.7" (145mm)

0.3" ( 8.1mm)

DDTECH.COM

6" (152mm)

0.2" (R4.10mm)

QUINCAILLERIE POUR BARRIÈRES EN BOIS

83

310001 – Charnière en T 8 po décorative

5.5" (140mm)

0.5" (14mm)

0.1" (3mm)

(

0.3" 6.7mm)

9.7" (247mm)

310002 – Charnière à pentures Regular 8 po décorative

3.1" (80mm)

0.6" (14.5mm)

(

0.2" 6.7mm) 0.1" (3mm)

15.4" (392mm)

310003 – Charnière en T HD 10 po traditionnelle 310004 – Charnière en T HD 8 po traditionnelle 3" ) 0. mm 0 .4

(8

12.7"

0.118" (3mm)

(8

.4 0.3" 0m m )

10" (254mm)

(321mm)

0.7" (18mm)

(8

.4 0.3" 0m m )

310005 – Charnière à pentures HD 10 po traditionnelle 310006 – Charnière à pentures HD 8 po traditionnelle

8" (200mm)

10" (250mm)

0.7" (18mm) 16" (400mm)

20" (508.20mm)

84

QUINCAILLERIE POUR BARRIÈRES EN BOIS

DDTECH.COM

0.1" (3mm)

310007 – Charnière en T HD 8 po contemporaine

7.2" (185mm)

3" ) 0. mm .4 (8

0.5" (14mm)

10.4" (265mm)

(8

.3

0.

8m 3" m )

5.1" (129mm)

310008 – Charnière à pentures 8 po contemporaine

0.5" (14mm)

8" (194mm) 16" (407mm)

310009 – Charnière papillon 8 po contemporaine

4.8" (123mm)

0.5" (14mm) 0.1" (2.4mm)

2" (52mm)

310010 – Charnière papillon 8 po traditionnelle

.4 0.3" 0m m )

1.6" (41mm)

7.2" (185mm)

3" ) 0. mm .4 (8

0.7" (18mm)

0.5" (14mm)

(8

4.2" (107mm)

10.4" (265mm)

0.1" (3mm)

DDTECH.COM

QUINCAILLERIE POUR BARRIÈRES EN BOIS

85

Charnières et loquets entièrement revêtus de poudre pour barrières en bois ou en vinyle

2

VINYL

• De la marque D&D, pour que vous sachiez que vous avez ce qu’il y a de mieux !

• Finition en poudre 100% qualité marine (pas de surfaces non finies) • Charnières à fermeture automatique et à tension réglable • Modèles Regular et Heavy Duty • Versions sans ressort disponibles • Pieds de fixation latéraux standard et étroits • Vis en acier inoxydable + outil de réglage de la tension inclus • Réglable horizontalement • Loquets standard et contemporains • Les loquets s’adaptent à la plupart des tailles de cadenas (cadenas non inclus)

CODE

MODÈLE/ CARACTÉRISTIQUE

PIEDS DE FIXATION LATÉRAUX

DDSHDSS

Charnière Heavy Duty – Sans ressort, pivot simple

Standard à standard

DDSHSSA

Charnière Regular – Fermeture automatique, tension réglable

DDSHNNA DDS2HNNAW

Charnière Regular – Fermeture automatique, tension réglable

DDSHSN

Charnière Regular – Sans ressort, pivot simple

DDSHSNA DDS2HSNAW

Charnière Regular – Fermeture automatique, tension réglable

DDSHSS

Charnière Regular – Sans ressort, pivot simple

Standard à standard

DDSHNW3A DDS2HNW3AW

Charnière Regular – Fermeture automatique, tension réglable

Étroit à enveloppement 2 po

DDSL2 DDSL2W

Loquet pour poteau standard

Standard à étroit

DDSLM

86

Standard à standard Étroit à étroit Standard à étroit Standard à étroit

Loquet pour poteau contemporain

Standard à étroit

VARIANCE DE L’ÉCART 5 ⁄8 po–23⁄8 po (16-60 mm)

COULEUR

FIXATIONS INCLUSES DISPONIBILITÉ

Noir

Acier inoxydable 410 auto-perçable

Paire

Noir

Acier inoxydable 410 auto-perçable

Paire

⁄8 po–13⁄16 po (16-30 mm)

Noir/Blanc

Acier inoxydable 410 auto-perçable

Paire

⁄8 po–1 ⁄4 po (16-45 mm)

Noir

Acier inoxydable 410 auto-perçable

Paire

⁄8 po–1 ⁄16 po (16-30 mm)

Noir/Blanc

Acier inoxydable 410 auto-perçable

Paire

⁄8 po–1 ⁄4 po (16-45 mm)

Noir

Acier inoxydable 410 auto-perçable

Paire

⁄8 po–13⁄16 po (16-30 mm)

Noir/Blanc

Acier inoxydable 410 auto-perçable

Paire

⁄4 po–11⁄2 po (19-38 mm)

Noir/Blanc

Acier inoxydable 410 auto-perçable

Chacun

⁄4 po–2 po (19-50 mm)

Noir

Acier inoxydable 410 auto-perçable

Chacun

⁄8 po–1 ⁄16 po (16-30 mm)

5

3

5

5

3

5

3

5

3

5

3

3

DDSHNNA

DDSHSNA

DDSHSS

DDSLM

Étroit à étroit

Standard à étroit

Standard à standard

Standard à étroit

QUINCAILLERIE EN ACIER INOXYDABLE

DDTECH.COM

DDSHDSS Charnière Heavy Duty.

Sans ressort, pivot simple.

Standard à standard.

3.15” (80mm)

0.25” (7mm)

3.15” (80mm)

4.57” (116mm)

0.57” (17mm) 7.16” (182mm)

3.5” (89mm)

VARIES ACCORDING PLACEMENT L’ÉCARTGAP VARIE EN FONCTION DETO LANUT POSITION DE L’ÉCROU

DDSHSSA Charnière Regular.

Fermeture automatique, tension réglable.

Standard à standard.

[90mm] 3½”

[7mm] ø¼”

[16mm] ⅝” VARIES ACCORDING TOPOSITION NUT POSITION L’ÉCARTGAP VARIE EN FONCTION DE LA DE L’ÉCROU

[32mm] 1¼”

[81mm] 3¼”

[81mm] 3¼”

[112mm] 4⅜”

[91mm] 3⅝”

[91mm] 3⅝”

DDSHNNA/DDS2HNNAW Charnière Regular.

Fermeture automatique, tension réglable. Étroit à étroit.

1.25” (31.5mm)

7.9” (201.5mm)

1.34” (34mm)

1.32” (33.5mm)

NOUVEAU PRODUIT

3.52” (89.5mm)

ø 0.25” 6.5mm

L’ÉCART VARIE EN FONCTION POSITION DE L’ÉCROU GAP VARIES DEPENDINGDE ONLA NUT POSITION 0.6” (15mm)

3.58” (91mm)

3.56” (90.5mm)

2.58” (65.5mm)

DDTECH.COM

QUINCAILLERIE EN ACIER INOXYDABLE

87

7” (179mm)

1.38” (35mm)

3.5” (89mm)

DDSHSN Charnière Regular.

Sans ressort, pivot simple.

Standard à étroit.

ø 0.25” (7mm) 0.55” (14mm)

3.15” (80mm)

GAP VARIES ACCORDING TOPOSITION NUT PLACEMENT L’ÉCART VARIE EN FONCTION DE LA DE L’ÉCROU

DDSHSNA/DDS2HSNAW Charnière Regular.

Fermeture automatique, tension réglable.

Standard à étroit.

1.24” (31.5mm)

4.43” (112.5mm)

1.32” (33.5mm)

NOUVEAU PRODUIT

3.2” (81mm)

3.5” (89.5mm)

ø.25” (6.5mm)

0.6” (15mm)

7.90” (201.5mm)

GAP VARIESVARIE DEPENDING ON NUT DE POSITION L’ÉCART EN FONCTION LA POSITION DE L’ÉCROU

3.57” (90.5mm) 3.6” (91mm)

7.25” (184mm)

ø 0.25” (7mm)

3.15” (80mm)

3.5” (89mm)

DDSHSS Charnière Regular.

Sans ressort, pivot simple.

Standard à standard.

0.75” 3.15” (19mm) (80mm) GAPEN VARIES ACCORDING NUT POSITION L’ÉCART VARIE FONCTION DE LA TO POSITION DE L’ÉCROU

88

QUINCAILLERIE EN ACIER INOXYDABLE

DDTECH.COM

DDSHNW3A/DDS2HNW3AW Charnière Regular.

Fermeture automatique, tension réglable.

Standard à enveloppement 2 po (51 mm).

2” (51mm)

SUPPORT DE POTEAU

LE TIGE DE RIVET MAINTIENT LES COMPOSANTS EN PLACE

NOUVEAU PRODUIT

3.5” (89.5mm)

3.25” (82.5mm)

ø 0.25” (7mm)

LA LONGUEUR VARIE EN FONCTION DE LA POSITION DE L'ÉCROU

DDSL2/DDSL2W Loquet pour poteau standard.

Standard à étroit.

5 17/32” (140.5mm)

DDSLM Loquet pour poteau contemporain.

Standard à étroit.

8 7/8" (226mm)

3 1/2" (89mm)

1/4" (7mm)

5 3/4" (147mm)

NOUVEAU PRODUIT

4 17/64” (108.5mm)

9 11/64” (232.8mm)

9/16" (15mm) L’ÉCART VARIE

DDTECH.COM

QUINCAILLERIE EN ACIER INOXYDABLE

89

Sécurité et conformité pour les barrières de piscine

✔

Caractéristiques et étapes importantes à considérer avant de choisir une barrière de sécurité pour piscine et les loquets et charnières s’y rattachant.

Une barrière de piscine peut être et doit être sécuritaire sécuritaire,, en limitant tout accès non autorisé par des tout-petits aventureux et en se conformant entièrement aux codes et aux normes internationaux concernant les barrières et clôtures de piscine.

LE LOQUET THE LATCH Enclenchement activé de façon magnétique (c.-à-d., pas de résistance mécanique à la fermeture).

Le loquet de la barrière ne peut pas être dégagé en poussant, en tirant ou en secouant la barrière.

Le bouton de dégagement du loquet fonctionne indépendamment du mécanisme de pêne demi-tour (« perte du mouvement »). Le loquet est enclenché en tout temps.

Verrouillable à clé pour une sécurité accrue, tout en s’assurant que le loquet ne puisse pas être verrouillé en position ouverte.

Liste de contrôle de sécurité pour les barrières de piscine ✔ La barrière doit s’ouvrir vers l’extérieur, s’éloignant de la piscine. ✔

Le bouton de dégagement du loquet doit être hors de la portée des enfants de moins de cinq ans. (Vérifiez les codes/normes locaux pour connaître les exigences minimales.)

✔ La clôture doit être de la hauteur minimale requise dans votre région.

(Vérifiez les codes/normes locaux pour connaître les exigences minimales.)

✔ La barrière doit s’enclencher automatiquement (fermeture automatique).

L’utilisation ou les facteurs environnementaux n’affecteront pas le mécanisme magnétique dont la qualité a été testée.

Capacité de réglage vertical et horizontal du loquet pour s’adapter à tout mouvement de la barrière.

Le mécanisme du loquet (enveloppé) ne peut pas être ouvert avec des outils communs.

✔ Le périmètre de la clôture doit se trouver à une distance adéquate des autres objets ou structures sur lesquels des personnes peuvent grimper.

✔ La barrière est munie de charnières fiables dont la tension peut être réglée. ✔ Le loquet ne peut pas être verrouillé à clé en position ouverte. ✔ Le loquet ne peut pas être ouvert au moyen d’outils ou en le forçant. ✔ Le dégagement maximal de la surface du sol fini ne dépasse pas 100 mm (4 po). barrière s’enclenchera depuis toute position, y compris lorsqu’elle est ap✔ La puyée sur le mécanisme d’enclenchement. barrière se conforme à tous les codes/normes et aux lois concernant la ✔ La sécurité des piscines.

REMARQUE : Les renseignements ci-dessus sont fournis et exprimés par D&D Technologies par mesure de sécurité pour les consommateurs et le public. Vérifiez toujours les exigences auprès des fonctionnaires locaux du bâtiment concernant les codes et les ordonnances de votre région. Pour les États-Unis, consultez le site www.cpsc.gov. Pour obtenir des détails sur les normes australiennes relatives aux barrières et clôtures de sécurité, consultez Standards Australia sur le site www.standards.com.au (AS1926.1–2012).

90

CONFORMITÉ EN MATIÈRE DE BARRIÈRE DE PISCINE

LA CHARNIÈRE La tension des charnières à fermeture automatique doit pouvoir être réglée facilement, avant et après l’installation.

Charnières fiables fabriquées avec des composants en acier inoxydable et en polymère de qualité industrielle.

Des charnières qui sont garanties contre la rouille, le blocage, l’affaissement ou les taches.

IMPORTANT : Le propriétaire doit vérifier régulièrement que les barrières de piscine (y compris les loquets et les charnières à fermeture automatique) sont bien entretenues pour éviter tout accès non autorisé à la piscine par des tout-petits.

DDTECH.COM

• INNOVATION • QUALITÉ ET VALEUR • MATÉRIAUX ET INGÉNIERIE AVANCÉS • PARTENAIRES STRATÉGIQUES INTERNATIONAUX • SERVICE ET SOUTIEN À LA CLIENTÈLE À VALEUR AJOUTÉE

DDTECH.COM

91

ME VOLU

15

AUSTRALIE :

EUROPE :

AMÉRIQUE DU NORD ET DU SUD :

ROYAUME-UNI :

D&D Technologies Pty Ltd Unit 6, 4–6 Aquatic Drive, Frenchs Forest NSW 2086 Tél. : (02) 9454 7888 Fax : (02) 9454 7688.

E-mail : sales@ddtech.com.au

D&D Technologies (USA) Inc. 7020 Reames Rd. Suite D Charlotte, NC 28216 Tél. : (800) 716-0888 ou (714) 677-1300 Fax : (800) 464-6400 ou (714) 677-1299 E-mail : info@ddtechusa.com

D&D Technologies B.V. Niasstraat 1, 3531 WR Utrecht, Pays-Bas Tél. : +31 (0)30 291 98 47 Fax : +31 (0)30 291 99 98 E-mail : sales@ddtech.nl

D&D Technologies, Charlwoods Road, East Grinstead, West Sussex RH19 2HR Tél. : +44 (0) 1342 327280 Fax : +44 (0) 1342 327115 E-mail : enquiries@ddtechglobal.co.uk

ISBN 9780648760504

www.ddtech.com PROMO 194 15/01/24 Copyright© 2024, D&D Group Pty Ltd, Australia.

92

DDTECH.COM

9 780648 760504 >
