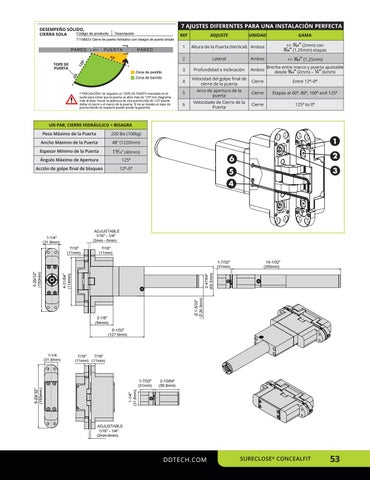

7 AJUSTES DIFERENTES PARA UNA INSTALACIÓN PERFECTA
DESEMPEÑO SÓLIDO, Código de producto CIERRA SOLA
Descripción
77108523 Cierre de puerta hidráulico con bisagra de puerta simple
PARED
PUERTA
1
PARED
12 5ø
12 ø
TOPE DE PUERTA
REF
Zona de pestillo Zona de barrido
* PRECAUCIÓN: Se requiere un TOPE DE PUERTA montado en el suelo para evitar que la puerta se abra más de 125º (ver diagrama más arriba). Forzar la apertura de una puerta más de 125º puede dañar el cierre y el marco de la puerta. SI no se instala un tope de puerta donde se requiere puede anular la garantía.
ADJUSTE
UNIDAD
GAMA +/- 5⁄64” (2mm) con
Altura de la Puerta (Vertical) Ambos
⁄ ” (1.25mm) etapas
3 64
2
Lateral
Ambos
+/- 3⁄64” (1.25mm)
3
Profundidad e inclinación
Ambos
Brecha entre marco y puerta ajustable desde 5⁄64” (2mm) – 1⁄4” (6mm)
4
Velocidad del golpe final de cierre de la puerta
Cierre
Entre 12º–0º
5
Arco de apertura de la puerta
Cierre
Etapas at 60º, 80º, 100º and 125º
6
Velocidade de Cierre de la Puerta
Cierre
125º to 0º
UN PAR, CIERRE HIDRÁULICO + BISAGRA Peso Máximo de la Puerta
220 lbs (100kg)
Ancho Máximo de la Puerta
48” (1220mm)
Espesor Mínimo de la Puerta
19⁄16” (40mm)
Ángulo Máximo de Apertura
125º
Acción de golpe final de bloqueo
12º–0º
1 6
2
5
3
4 4
ADJUSTABLE 1/16" - 1/4" (2mm - 6mm)
1-1/4" (31.8mm) 7/16" (11mm)
7/16" (11mm)
2-47/64" (69.5mm)
10-1/32" (255mm)
1-5/32" 29.5mm)
4-31/64" (114mm)
5-29/32" (150mm)
1-7/32" (31mm)
(
2-1/8" (54mm) 5-1/32" (127.6mm)
7/16" 7/16" (11mm) (11mm)
1-7/32" (31mm)
2-15/64" (56.6mm)
1-1/4" (31.8mm)
5-29/ 32" ( 150m m )
1-1/4 (31.8mm)
ADJUSTABLE 1/16" - 1/4" (2mm-6mm)
DDTECH.COM
SURECLOSE® CONCEALFIT
53
