D A W U D A L U B A I D A H ARCH Bachelor Architectur PORTOFOLIO
Part -2

Kota Tangerang Selatan mengadakan perbaikan, baik dari bidang fisik maupun mental bangsa. Rencana Pembangunan Jangka Panjang Daerah

(RPJPD) Kota Tangerang Selatan yang dikeluarkan oleh Badan

Perencanaan Pembangunan Daerah tahun 2010 - 2025, memiliki tujuan utama terwujudnya Tangerang Selatan sebagai kota perdagangan dan jasa dengan mensyaratkan kondisi masyarakat yang menguasai ilmu, pengetahuan, keterampilan dan moralitas yang didukung oleh tersedianya sarana prasarana berbasis pada perdagangan dan jasa

Dengan RPJPD tersebut, pemerintah Kota Tangerang Selatan membangun mental kehidupan beragama melalui pembinaan dan pelaksanaan kehidupan muslim yang sesuai dengan ajaran agam Islam

RPJPD pemerintah Kota Tangerang Selatan memiliki potensi yang sangat baik apabila didirikan Islamic Center sebagai pusat keislaman, meninjau motto Kota Tangerang Selatan yaitu “Cerdas, Modern, Religius”

Bintaro Jaya sedang mentransformasikan kawasannya menjadi Kawasan prestisius dengan berbagai akses, fasilitas, serta Infrastruktur yang memadai. Penegembangan ini berorientasi pada peningkatan kualitas hidup warganya dengan memberikan fasilitas Pendidikan, Kesehatan, olahraga, pusat perbelanjaan, perkantoran, transportasi public terpadu hingga ruang terbuka hijau. Melalui Islamic Center ini diharapkan dapat menjadi pusat kebudayaan Islam dengan pengajaran dan sosial budaya didalamnya sehingga terwujudnya manusia yang bermoral

Tangsel Islamic Center

Mata Kuliah : Tugas Akhir

Dosen : Wibisono Bagus Nimpuno ST.MT

Dosen Pembimbing : Dr Ir Joni Hardi MT

Architecture Portofolio | 2023 41

Scan untuk melihat animasi

bit ly/islamic center tangsel

5 Architecture Portofolio | 2023 42
Lokasi Jl. Graha Raya Bintaro, Pondok Aren, Tangerang Selatan Luas Lahan 12 000 m2

Konsep Bangunan

4 3 HABLUMMINALLAH HABLUMMINANNAS HABLUMMINAL ALAM 2 Architecture Portofolio | 2023 43
Gubahan masa

Publik Space

Taman Publik untuk berkumpul dan bersosialisasi

Taman Anak-anak

Area bermain dengan playground dan ruang terbuka

GSG Entrance

Jalur masuk menuju GSG

Hotel Entrance

Jalur masuk menuju Hotel

Side Entrance & Parkir Outdoor

Jalur masuk dari pemukiman dan parkiran motor

Area Manasik

Area terbuka untuk kegiatan manasik

Mosque Entrance

Jalur masuk menuju Masjid dan ruang-ruang studi

Retail Entrance

Jalur masuk menuju Retail-retail

Architecture Portofolio | 2023 44

Main Entrance

Drop Off

Architecture Portofolio | 2023 45
Tempat menurunkan penumpang kendaraan Tempat Masuk/Keluar Kendaraan

Tangsel Islamic Center merupakan

kawasan islamic center dengan

berbagai macam fasilitas yang

terintegrasi didalamnya. Fasilitas tersebut yakni Masid, Ruang-ruang

Studi, Aula, Retail-retail, Hotel, Gedung Serba Guna dengan berbagai fasilitas penunjang

Bangunan ini mengusung tema

Arsitektur Islam dengan

pendekatan nilai-nilai yang ada di dalam Al-Quran dan Al-Hadist

Nilai-nilai yang terkandung

didalamnya merealisasikan konseo

Hablumminallah Hablumminannas

dan Hablumminal alam yang

diaplikasikan dalam bentuk fisik dan non-fisik.

Parkir Basement

Lokasi

Parkir Basement

Architecture Portofolio | 2023 46
Jalur masuk menuju basement Jalur Keluar dari Basement Gambaran Umum Jl Graha Raya Bintaro, Pondok Aren, Tangerang Selatan
Architecture Portofolio | 2023 47

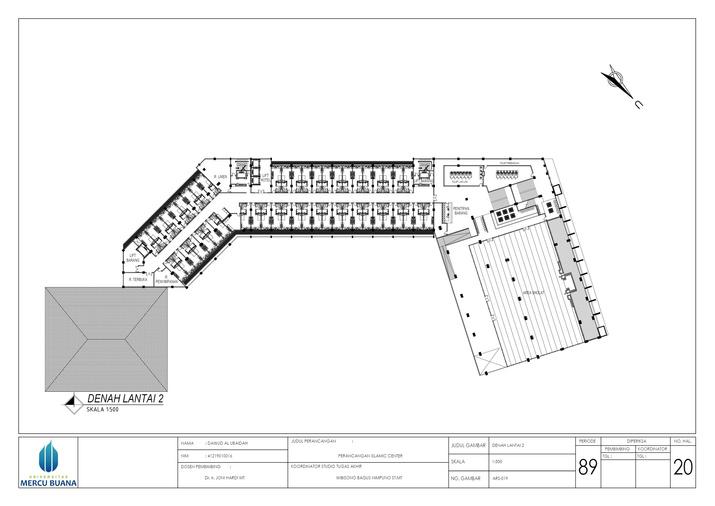

Blok Plan Potongan Melintang Gambaran Umum Denah LG Denah Basement Denah Lantai 1 Denah Lantai 3 Denah Lantai 2 Denah Lantai 4 Potongan Melmanjang
Architecture Portofolio | 2023 49
Detail Kantilever Detail Dome Detail Tangga Darurat
Architecture Portofolio | 2023 50
Detail Ruang Sholat Detail GedungSerba Guna Detail Perpustakaan

Perancangan kota merupakan bagian dari pengembangan sumber daya manusia Didalam perancangan kota terdapat unsur-unsur yang berpengaruh terhadap proses pembentukan ruang yang harus diarahkan serta dikendalikan perancangannya sesuai dengan skenerio pembangunan yang telah digariskan, diantaranya; Peruntukan Lahan, Intensitas, Sistem Penghubung (Lingkage Sytem), Ruang Terbua Kota dan Tata Hijau, Tata Bangunan, Tata Informasi, Tata Informasi, Konservasi dan Preservasi. Pada perancangan ini kami membuat kawasan real estate dengan memperhatikan pengembangan jangka waktu kedepan.

Growth Cluster

Mata Kuliah : Arsitektur Kota

Dosen Utama : Dr. Ir. Tin Budi Utami, MT

Architecture Portofolio | 2023 51
Architecture Portofolio | 2023 52 2
Tentang Rumah Tumbuh
6
Luas Lahan 66 m2

Fasos dan Fasum :

Ruko/Retail

Jalan Raya

Jalur Pejalan Kaki

RTH

Taman Terbuka Hijau

Masjid

Tempat Pemakaman UMUM

Main Gate

Master Pla

BLOK A 13 UNIT (RUKO)

BLOK B 16 UNIT (RUKO)

BLOK C 12 UNIT (HUNIAN)

BLOK D 12 UNIT (HUNIAN)

BLOK E 12 UNIT (HUNIAN)

BLOK F 14 UNIT (HUNIAN)

BLOK G 14 UNIT (HUNIAN)

BLOK H 15 UNIT (HUNIAN)

BLOK I 6 UNIT (HUNIAN)

BLOK J 6 UNIT (HUNIAN)

BLOK K 6 UNIT (HUNIAN)

BLOK L 6 UNIT (HUNIAN)

BLOK M 6 UNIT (HUNIAN)

BLOK N 16 UNIT (HUNIAN)

BLOK O 16 UNIT (HUNIAN)

BLOK P 16 UNIT (HUNIAN)

BLOK Q 16 UNIT (HUNIAN)

BLOK R 16 UNIT (HUNIAN)

BLOK S 16 UNIT (HUNIAN)

BLOK T 13 UNIT (HUNIAN)

BLOK U 12 UNIT (HUNIAN)

BLOK V 4 UNIT (HUNIAN)

2
an Real Estate

R. Tidur Utama 3 X 3 = 9 m2

R. Tidur Anak 3 X 2,25 = 6,75 m2

R. Keluarga/ Dapur/ Makan 3 X 5,75 = 17,25 m2

K. Mandi 2 X 1,75 = 3,5 m2

Teras/ Rak 1 X 2 = 2 m2

Architecture Portofolio | 2023 55

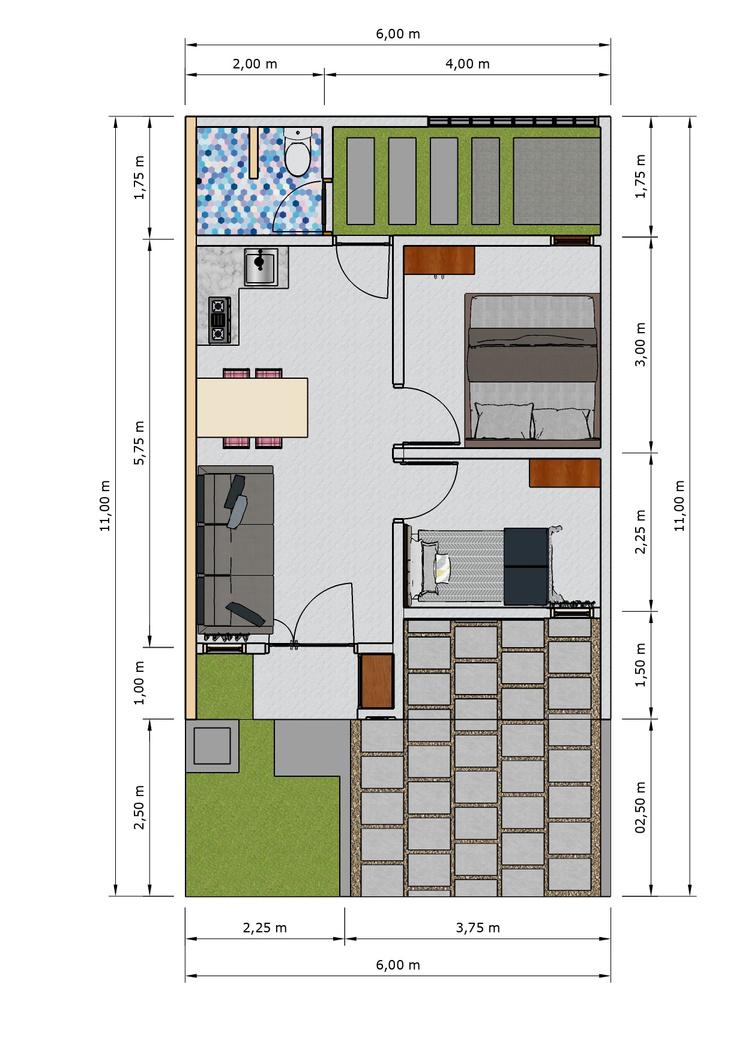

Denah
Architecture Portofolio | 2023 56 2
Potongan Memanjang Potongan Melintang

R. Tidur Utama 3 X 3 = 9 m2

Sirkulasi 3 X 2,25 = 6,75 m2

R. Keluarga/ Dapur/ Makan 3 X 5,75 = 17,25 m2

K. Mandi 2 X 1,75 = 3,5 m2

Teras/ Rak 1 X 2 = 2 m2

R. Tidur Anak 1 3 X 2,75 = 8,25 m2

R. Tidur Anak 2 3 X 2 = 6 m2

K. Mandi 2 X 1,75 = 3,5 m2

R. Keluarga 3 X 3 = 9 m2

Gudang 1,8 X 1 = 1,8 m2

Sirkulasi 3 X 2,25 = 6,75 m2

Foyer 1 X 1,2 1,2 m2

Balkon 1 X 3 3 m2

Architecture Portofolio | 2023 57
Lantai 1 Lantai 2 Denah Lantai 1 Denah Lantai 2

Potongan Memanjang

Potongan Melintang

2

Semakin kompleksnya proses konstruksi saat ini menyebabkan

banyaknya terjadi konflik (dispute) antar stakeholder terkait apa yang dikerjakan di dalam proyek tersebut Hal ini kemudian menyebabkan

banyak hal terbuang sia-sia dan menjadi mubazir seperti waktu, biaya, material, SDM dan sebagainya. Seiring perkembangan dan inovasi teknologi, muncullah Building Information Modeling (BIM) sebagai

suatu alat bantu yang digunakan untuk menangani masalah-masalah

tersebut dan memudahkan proses konstruksi itu sendiri. Revit merupakan aplikasi untuk pengerjaan BIM yang dapat melakukan permodelan 3D Permodelan mencakup karakteristik bangunan, jenis material, sifat fisik, dan interaksi komponen konstruksi Pada tugas ini kami diminta membuat redraw modelling 3D menggunakan Revit

Monohouse

Mata Kuliah : Arsitektur Digital

Dosen Utama : Christy Vidiyanti ST, MT

Architecture Portofolio | 2023 59

Tentang

Luas Lahan -

Architecture Portofolio | 2023 60 2
7
Architecture Portofolio | 2023 61
Architecture Portofolio | 2023 62 2
Membuat dinding luar dan dalam pada setiap lantai 1. 2. Membuat Kusen Jendela, Pintu, Tangga dan Plat 3. Membuat Fasad Langkah-langkah:

Pemerintah Republik Indonesia telah mencanangkan lima destinasi wisata super prioritas yang akan dikembangkan secara serius pada 2020 Pengembangan Destinasi Wisata Prioritas adalah Likupang di Minahasa Utara, Sulawesi Utara, menyusul empat destinasi lain yang sudah dimasukkan, yaitu Danau Toba di Sumatera Utara, Borobudur di Magelang, Jawa Tengah, Mandalika di Nusa Tenggara Barat dan Labuan Bajo di Nusa Tenggara Timur Terkait hal tersebut, pelibatan pihak swasta dilakukan sebagai solusi kebutuhan investasi sektor pariwisata di setiap wilayah tersebut. Fasilitas tersebut berupa RUMAH TINGGAL + (RUMAH INAP) RUMAH TINGGAL + (RUMAH INAP) ini diharapkan mampu memberikan warna baru bagi wisatawan yang datang dan berkunjung ke 5 destinasi wisata Indonesia Tema yang diinginkan adalah Arsitektur Vernakuler, yang dirancang secara kontekstual berdasarkan situasi di tempat berdirinya bangunan, berdasarkan material yang tersedia di lokasi pembangunan dan tetap mencerminkan kearifan lokal.

JABOTOLAO

Mata Kuliah : Studio Perancangan Arsitektur ii Dosen Utama : Ir Andjar Widajanti, MT

Architecture Portofolio | 2023 63
Architecture Portofolio | 2023 64 2
Lokasi Jalan Sibola Hotang, Kec. Balige, Toba, Sumatera Utara
8
Luas Lahan 120 m2

Konsep

Pasca

Pandemi

Arsitketur Hijau

Pemberian ruang hijau pada ruang

luar

Menyatu dengan alam/Memasukan

kesan alam kedalam bangunan

Arsitektur Hijau

Pasca Pandemi

Ruang disinfeksi

Housin g

Vernakule r

Hemat energi

Vernakuler

Sopi-sopi dan bubungan dibuat

menjorok keluar

Kebiasaan setempat yakni

memisahkan ruangan tamu dengan

Space untuk berolahraga

Pemisahan ruang

pengunjung dengan

penghuni

keluarga

Terdapat ruang penerima di depan

Bukaan pada hulu dan hilir

Penggunaan material setempat

Tampak Tampak
Block Plan
Denah lt.2 Potongan A Potongan B Tampak Tampak

Pemerintah menargetkan pengembangan infrastruktur 5 Kawasan Strategis Pariwisata Nasional (KSPN) Super Prioritas yaitu: Danau Toba, Borobudur, Mandalika, Labuan Bajo, Likupang. Terkait hal tersebut, pelibatan pihak swasta dilakukan sebagai solusi kebutuhan investasi sektor pariwisata di setiap wilayah tersebut. Pada perancangan kali ini kami merancang sebuah unit villa pada kawasan resort. dengan potensi yang ada kami kembangkan menjadi penginapan yang nyaman untuk berlibur, stay cation, honeymoon, atau sekedar bermalam. Villa ini menggunakan struktur kayu Kami juga coba memakai style kekinian dan menghadirkan spot-spiot foto yang bagus guna menarik minat dan instagramable.

Plataran Villa

Mata Kuliah : Studio Perancangan Arsitektur i

Dosen Utama : Ir. Andjar Widajanti, MT

Dosen Pembimbing : Nadia Resita ST.MT

Architecture Portofolio | 2023 67
Architecture Portofolio | 2023 68 2
Tentang Villa Kawasan Ressort
9
Luas Lahan 200 m2
Architecture Portofolio | 2023 69
Block Plan Denah
Architecture Portofolio | 2023 70

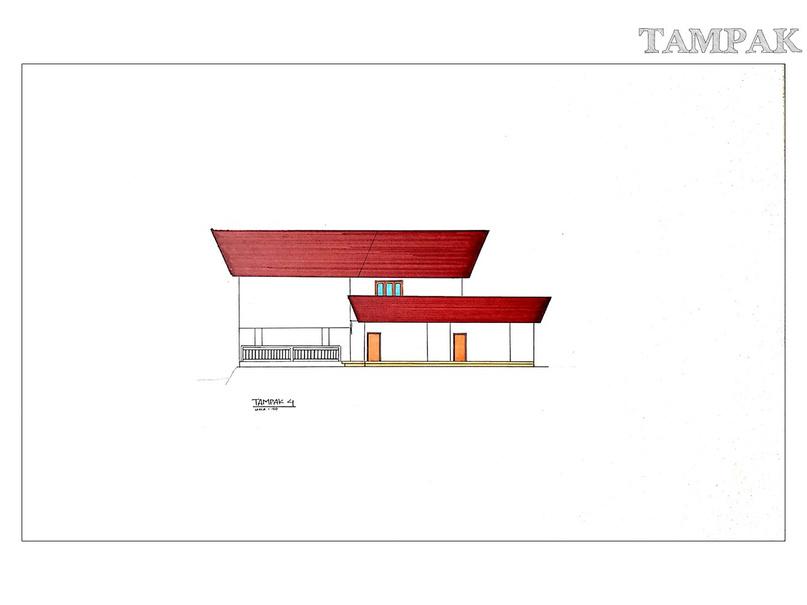

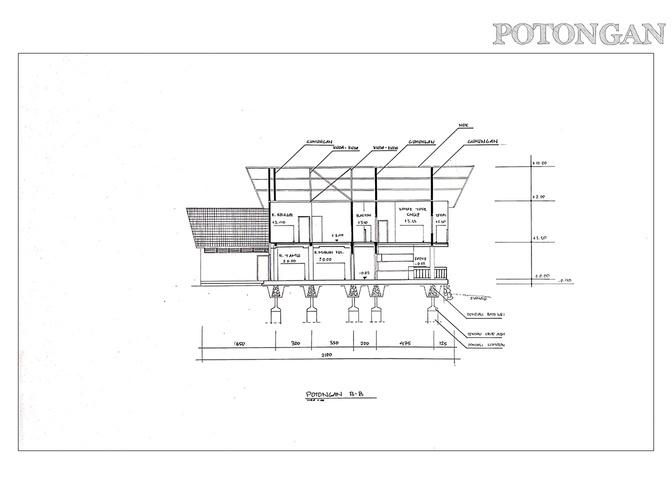

Tampak-tampak Potongan-potongan
Architecture Portofolio | 2023 71
Struktur
Ruang Luar

ARCH
