CASA ATLÂNTIDA PIV I UFRGS I 2022/01 by Daniela Mallmann

CASA ATLÂNTIDA

UFRGS PROJETO IV DANIELA MALLMANN E ISADORA MONTEIRO PROFESSORA ANA CAROLINA PELLEGRINI

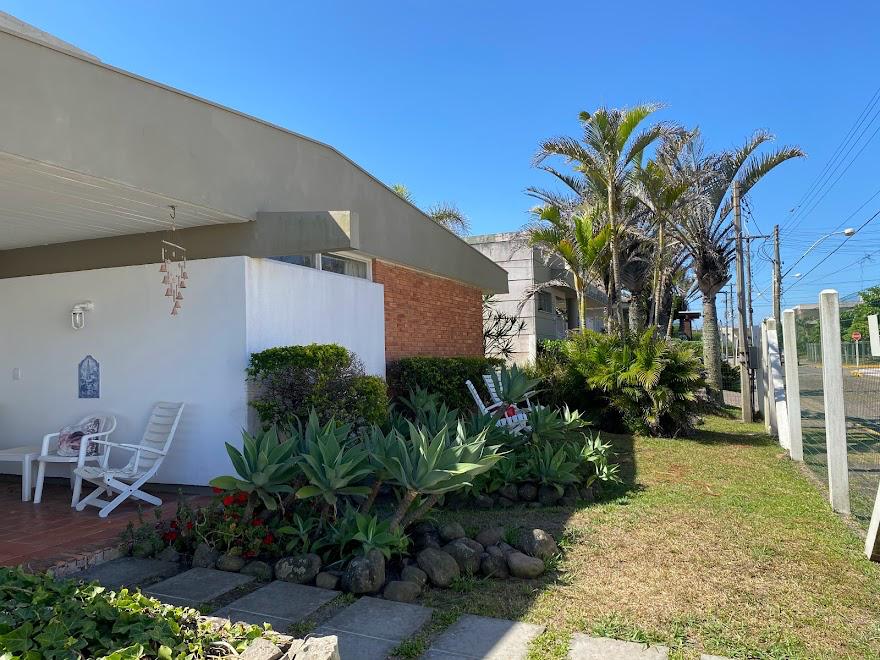

A Casa Atlântida é um exercício que foi desenvolvido na disciplina de Projeto Arquitetônico IV na Universidade Federal do Rio Grande do Sul.

A proposta consiste em realizar uma reforma na residência que localiza-se na cidade de Atlântida, litoral gaúcho, de acordo com o programa de necessida des.

Além disso, a casa contaria com um anexo feito necessariamente a partir de algum tipo de construção seca

Foram desenvolvidos detalhamentos de mobiliário, estudos de layout, iluminação, complementares e estrutura com o objetivo de inovar a propos ta de reforma e valorizar as qualidades da residência, projetada na década de 60 por Jayme Leventon, sem utilizar materiais pesados ou que descaracterizas sem a casa modernista

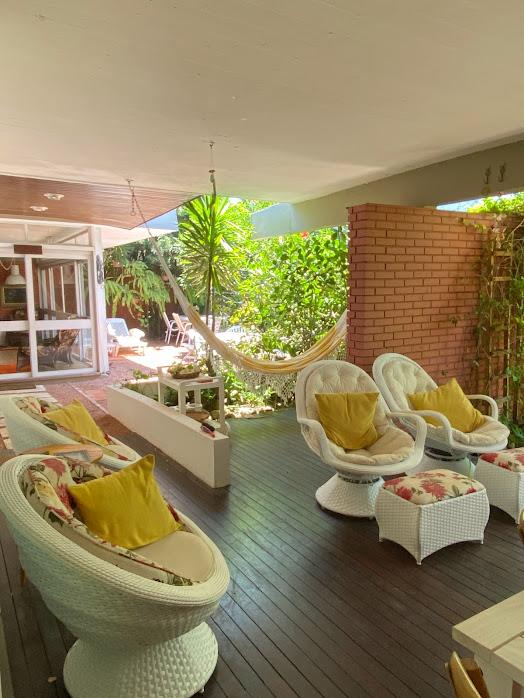

As esquadrias de piso a teto, o recuo das vigas, o uso setorial da residência de telhado e laje em concreto aparente e nítida grelha para a criação do partido demonstram uma solução interessante para a casa litorânea, cujas funções e necessidades são revistas, porém sem perder a essência moderna.

GSEducationalVersion ACESSO PRINCIPAL PROJEÇÃO COBERTURA 01 2 3 m PROJEÇÃO VIGA PROJEÇÃO VIGA MEDIÇÃO

O PROJETO

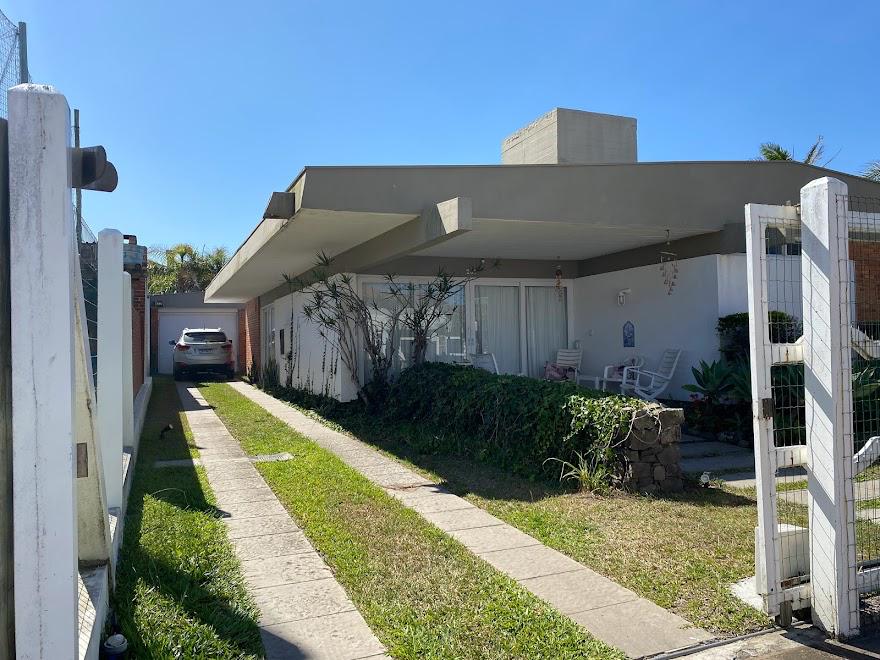

Casal de idosos mudou -se de Porto Alegre du rante a pandemia e rea bilitou a casa litorânea como morada principal, para maior contato com a natureza e mais tranquilidade.

Ela é uma professora aposentada e, devido ao ensino precarizado durante a pande mia, decidiu atender em sua casaos alunos da cidade que precisam de aulas particulares de física e de matemá tica.

Ele é um amante do estilo uruguaio, junto de outras paixões como os livros e a sua coleção de vinhos, que gosta de expor com orgu lho.

O filho do casal mora em Porto Alegre mas os visita periodicamente, juntocom a esposa e a filha.

Quando vão à Atlântida ficam hospedados na casa.

A paixão em comum é reunir os amigos que também pos suem casa em Atlântida ou vão visitá-los na região. Nada me lhor que cozinhar em conjun to, tomando um vinho, ou sen tar na sala com abertura para um belo jardim na varanda.

Para conseguir uma renda extra, querem construir um anexo no fundo do terre no, que servirá de AIRBNB O objetivo é que o anexo te nha algum atrativo e man tenha a privacidade tan to dos moradores da casa quanto dos hóspedes.

DIRETRIZES

GSEducationalVersion

residência - reforma

airbnb / nova construção

extensão área de lazer / residência

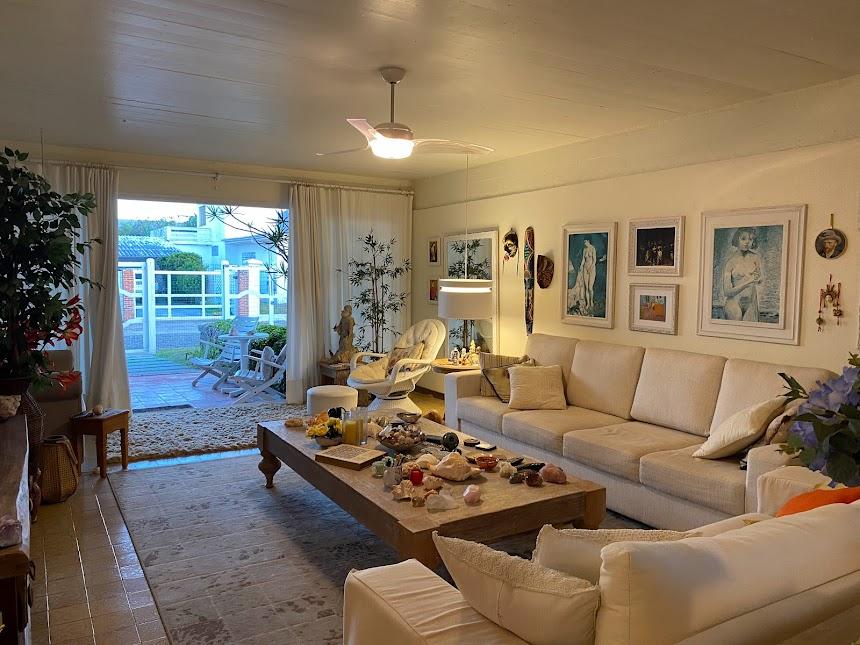

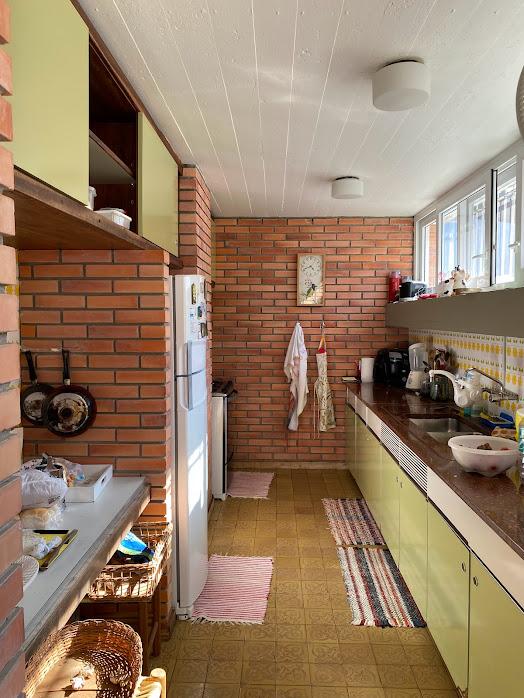

A CASA

A reforma consistiu em adicionar as entradas principais e de garagem, reformulando o zoneamento do terreno, que, agora, é composto pela residência, área externa projetada e área para o Airbnb. Como o propósito é manter a privacidade, a área externa é separada por um muro que faceia o anexo, resultando em uma conexão com a varan da existente, faixa para o apoio de alimentos e lavanderia, além da faixa de permanência, com cadeiras, ao lado da piscina.

PROJEÇÃO COBERTURA PISO ORIGINAL CERÂMICO SUBSTITUÍDO POR PISO PORCELANATO ACETINADO BORDA RETA CIMENTÍCIO FLAT ELIANE PISO ORIGINAL CERÂMICO SUBSTITUÍDO POR PISO DE PORCELANATO E DE MADEIRA ANTIGO ACESSO DE VEÍCULOS PASSA A SER O ACESSO PARA O AIR BNB ESQUADRIA PORTA JANELA DE FOLHAS DE CORRER SUBSITUÍDA POR ESQUADRIA DE 2 FOLHAS DE CORRER COM PEITORIL DE h 100cm DEVIDO AO NOVO LAYOUT DA COZINHA E SALA DE JANTAR COM BANCO E USO DO ESPAÇO EXERIOR PARA JARDIM SUBSTITUIÇÃO DE PARTE DA PAREDE DE TIJOLOS À VISTA POR PAREDE DE DRY WALL COM REVESTIMENTO EXTERNO DE PLACA CIMENTÍCIA DEVIDO AO NOVO LAYOUT DA COZINHA DEMOLIÇÃO DO ANEXO EXISTENTE PARA A FUTURA CONSTRUÇÃO À SECO DA OBRA AIR BNB DEMOLIÇÃO DAS PAREDES INTERNAS DA COZINHA PARA A UMA AMPLIAÇÃO VISUAL E FUNCIONAL DO ESPAÇO A PARTIR DA INTEGRAÇÃO ENTRE SALA DE JANTAR E ESTAR DEMOLIÇÃO DE PARTE DA PAREDE PELA COLOCAÇÃO DE ESQUADRIAS DE VIDRO PARA O NOVO USO DO DORMITÓRIO FECHAMENTO DA PAREDE PARA TER SE APENAS UM ACESSO - FRONTAL PARA A SALA DE ESTUDOS NOVO LAYOUT DOS BANHEIROS E LAYOUT A PARTIR DO FECHAMENTO DA LAJE LOGO ABAIXO DA CAIXA D ÁGUA MAS PERMANECENDO A FAICHA DE ÁREAS MOLHADAS NA MESMA ZONA RETIRADA DOS ARMÁRIOS EXISTENTES COMO DIVISÓRIAS E DAS ESQUADRIAS PELA SUBSTITUIÇÃO DE PORTAS DE GIRO COM PRIMER DA COR BRANCA FECHAMENTO DA SUBTRAÇÃO EXISTENTE NO LAYOUT ORIGINAL QUE DAVA ACESSO AO ANTIGO ANEXO SENDO SOMADO A ÁREA DA ATUAL SALA DE ESTAR PROPOSTA DEMOLIÇÃO DO MURO QUE ENVOLVE O PILAR DE CONCRETO PARA UMA AMPLIFICAÇÃO DO ESPAÇO SEM OCLUSÕES PARA A ÁREA EXTERNA GOURMET DEMOLIÇÃO DA MURETA DEVIDO AO NOVO LAYOUT DA ÁREA EXTERNA COM BANCO FLOREIRA PISCINA E ÁREA GOURMET DEMOLIÇÃO DO PISO EXTERNO EXISTENTE DEVIDO AO NOVO LAYPUT DA ÁREA EXTERNA SUBSTITUIÇÃO DO MURO EXISTENTE POR UMA PAREDE DE DRY WALL ATÉ O MURO DE DIVISA PARA MAIOR PRIVACIDADE ENTRE A RESIDÊNCIA E O AIR BNB 01 2 3 m PROJEÇÃO VIGA PROJEÇÃO VIGA MEDIÇÃO DEMOLIR

PROJEÇÃO COBERTURA PISO ORIGINAL CERÂMICO SUBSTITUÍDO POR PISO PORCELANATO ACETINADO BORDA RETA CIMENTÍCIO FLAT ELIANE ESQUADRIA PORTA JANELA ORIGINAL SUBSTITUÍDA POR ESQUADRIA DE 2 FOLHAS DE CORRER COM PEITORIL DE h 100cm CRIAÇÃO DE JARDIM PISO DE CERÂMICA SUBSTITUÍDO POR CADO DE PEDRA SÃO TOMÉ BRANCO PISO DE MADEIRA ENGENHEIRADA CAMURU PAREDE COM TIJOLOS À VISTA SUBSTITUÍDA PELA PAREDE DE DRY WALL COM PLACA CIMENTÍCIA EXTERNAMENTE DEVIDO AO NOVO LAYOUT E REVESTIMENTOS DA COZINHA PAREDE COM TIJOLOS À VISTA ESQUADRIA EM FITA SUBSTITUÍDA PELA PAREDE DE DRY WALL COM PLACA CIMENTÍCIA EXTERNAMENTE DEVIDO AO NOVO LAYOUT E REVESTIMENTOS DA COZINHA LOCAL VENTILADO DE APOIO PARA GÁS E AO ARMAZENAMNETO DE OBJETOS CADEIRAS DE PRAIA ACESSO ÚNICO DA RESIDÊNCIA TRANSFORMA SE EM ACESSO PRIVATIVO PARA O AIR BNB 01 2 3 m PROJEÇÃO VIGA PROJEÇÃO VIGA MEDIÇÃO PROJEÇÃO COBERTURA METÁLICA NOVA DISPOSIÇÃO DOS BANHEIROS E LAVABO A PARTIR DO FECHAMENTO DA LAJE LOGO ABAIXO DA CAIXA D ÁGUA NOVA PAREDE DE DRY WALL COM REVESTIMENTO EXTERNO DE PLACA CIMENTÍCIA CONSTRUÍDA PELA SUBSTITUIÇÃO DA ESQUADRIA TAMBÉM PORTA JANELA DE CORRER POR UMA DE MAIOR EXTENSÃO PERMITINDO CONEXÃO DIRETA DA ÁREA SOCIAL COM A VARANDA PRINCIPAL ADIÇÃO DE SEGUNDA FAIXA DE PISO DEVIDO AO NOVO ACESSO PRIVATIVO DE AUTOMÓVEIS DA RESIDÊNCIA SUBSTITUIÇÃO DOS PISOS DE TABUÃO ORIGINAIS POR PISO DE MADEIRA ENGENHEIRADA CAMURU TROCA DAS ESQUADRIAS ORIGINAIS DA RESIDÊNCIA POR PORTAS COM PINTURA PRIMER BRANCA ACESSO SECUNDÁRIO DA RESIDÊNCIA SALA DE ESTUDOS COM PORTA DE VIDRO E ESQUADRIA DE 2 FOLHAS DE CORRER DE VIDRO COM BANDEIRA INFERIOR DE VIDRO FLOREIRA / BANCO COM ASSENTO DE MADEIRA ECOLÓGICA PISO TÉRMICO ORLANDIN PARA PISCINA CONSTRUÇÃO DA ÁREA EXTERNA COM ÁREA GOURMET E PISCINA CONSTRUÇÃO DE COBERTURA METÁLICA PARA SOMBRAMENTO MAIOR CONFORTO PARA A ÁREA GOURMET PAREDE DE DRY WALL REVESTIDA COM PLACA CIMENTÍCIA PARA MAIOR PRIVACIDADE ENTRE RESIDÊNCIA OS HÓSPEDES DO AIR BNB CONSTRUÇÃO DE FLOREIRA PARA O ESCOMENTO E APROVEITAMENTO DA ÁGUA DA CHUVA SOBRE COBERTURA METÁLICA NOVO LAYOUT DA RESIDÊNCIA COM APENAS UM DORMITÓRIO E A SUÍTE CONSTRUIR

área externa airbnb

sala de estar / cozinha

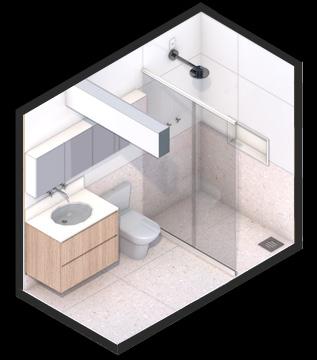

banheiro airbnb

área íntima airbnb

acesso garagem airbnb

área externa residência

cozinha / sala de estar

lavabo / banheiros escritório

área íntima

acesso garagem residência sala de estudos

O LAYOUT

A residência foi reformada para atender às necessidades do casal que precisava de uma sala de atendimento, escritório com expo sição de livros e vinhos, varanda e sala de estar, jantar e cozinha integradas para receber os amigos. Dessa forma, a casa continuou com dois volumes - área social em L e área íntima retangular - uma faixa para os banheiros e uma sala com entrada e lavabo próprios, permitindo a privacidade. A varanda é integrada com a área externa, como bloco adjacente aos da casa. O Airbnb ocu pa um volume com subtrações para diferenciação da residência e não competição com o estilo modernista.

A A ACESSO RESIDÊNCIA ACESSO SALA DE APOIO ESCOLAR ACESSO AIRBNB ACESSO GARAGEM RESIDÊNCIA PROJEÇÃO COBERTURA camada de isolamento 0 1 2 3 m B B PROJEÇÃO VIGA PROJEÇÃO VIGA MEDIÇÃO PROJEÇÃO COBERTURA METÁLICA ENTRADA PRINCIPAL AIRBNB camada isolamento MRL MRL PLANTA LAYOUT

7 215 CAMADA DE PISO DE MADEIRA CONTRAPISO SEIXO E TERRA CAMADA DE PISO DE PORCELANATO CONTRAPISO SEIXO TERRA CAMADA DE PISO DE PEDRA CACO SÃO TOMÉ BRANCO CONTRAPISO SEIXO TERRA VIGAS BALDRAME EXISTENTES DEVIDO À ANTIGA ALVENARIA DIVISÃO VISUAL DO FORRO A PARTIR DA MADEIRA DO GESSO COM SANCA INVERTIDA CAMADA DE PORCELANATO CONTRAPISO SEIXO E TERRA FECHAMENTO DO VÃO EXISTENTE NA LAJE COM CONSTRUÇÃO SECA DEVIDO AO NOVO LAYOUT DA ZONA DE BANHEIROS RECORTE NO GESSO PARA MANUTENÇÃO DA ALTURA DO PÉ DIREITO ATÉ VIGA EXISTENTE PAREDE DE DRY WALL COM REFORÇO METÁLICO DEVIDO AO RECORTE PARA NICHO DO BANHEIRO 0 1 2 3 m CORTE A

14 231 8 7 248 7 7 231 CAMADA DE PISO DE MADEIRA CONTRAPISO SEIXO E TERRA CAMADA DE PISO DE PORCELANATO CONTRAPISO SEIXO E TERRA VIGAS BALDRAME EXISTENTES DEVIDO À ANTIGA ALVENARIA DIVISÓRIA DE VIDRO TRANSLÚCIDO ENTRE O CORREDOR PRINCIPAL E O ESCRITÓRIO PAREDE DE DRY WALL COM REFORÇO METÁLICO DEVIDO AO RECORTE PARA NICHO DO BANHEIRO 0 1 2 3 m CORTE B

01 2 3 m FACHADA SUL

GSEducationalVersion 01 2 3 m FACHADA LESTE

ACESSO RESIDÊNCIA ACESSO SALA DE APOIO ESCOLAR ACESSO AIRBNB ACESSO GARAGEM RESIDÊNCIA PROJEÇÃO COBERTURA camada de ar isolamento camada de ar isolamento 01 2 3 m PROJEÇÃO VIGA PROJEÇÃO VIGA MEDIÇÃO PROJEÇÃO COBERTURA METÁLICA ENTRADA PRINCIPAL AIRBNB camada de ar isolamento MRL MRL PLANTA ELÉTRICA

11 1 1 PROJEÇÃO COBERTURA 3 7 7 7 1 2 1 2 3 2 3 PLAFON DE EMBUTIR 17cmX17cm 12W LUMINÁRIA PLAFON 10cmX120cm LED DE EMBUTIR BRANCA 30W FITA LED DE EMBUTIR - MARCENARIA PENDENTE TUBO RETANGULAR METAL PRETO - PORTOFINO FITA LED - SANCA INVERTIDA LUMINÁRIA DE CHÃO - ABAJUR PISO - 170cm EM MADEIRA CASTANHO MADELUSTRE DOWNLIGHT 13W PENDENTE YORK SPOT DE EMBUTIR ORIENTÁVEL NO FRAME PAR 20 E27 BALIZADOR TIPO ESPETO PARA JARDIM EM ALUMÍNIO, COM PINTURA PRETA DIFUSOR VIDRO JATEADO E LÂMPADA LED SPOT BALIZADOR LED 7W BRANCO QUENTE PARA PISO LUMINÁRIA PARA PISCINA 80mm 18W LUMINÁRIA ARANDELA LED 4W DUO EXTERNA PRETA DE 2 FACHOS DE ALUMÍNIO PRETO camada de ar isolamento camada de ar isolamento 01 2 3 m 1 2 3 7 2 5 5 4 1012 11 4 5 913 20 10 8 9 2 8 3 3 3 3 4 4 4 4 2 2 2 3 3 4 4 5 5 6 2 4 5 8 8 88 9 9 13 2013 10 14 14 111111 11 11 1 2 2 2 2 2 1 1 2 1 2222 2 2 1 1 1 1 2 2 21 2 1 PROJEÇÃO VIGA PROJEÇÃO VIGA MEDIÇÃO PROJEÇÃO COBERTURA METÁLICA 5 14 14 14 camada de ar isolamento MRL MRL PLANTA ILUMINAÇÃO

PROJEÇÃO COBERTURA CS CSCS CV PROJ CAIXA D ÁGUA TUBULAÇÃO DE PISO TUBULAÇÃO DE PAREDE / MARCENARIA ÁGUA QUENTE ÁGUA FRIA ESGOTO REGISTRO DE GAVETA CANO QUE DESCE CANO QUE SOBE PROJEÇÃO AR CONDICIONADO UNIDADE EVAPORADORA UNIDADE CONDENSADORA CS CAIXA SIFONADA RALO 15cmX15cm RALO 20cmX20cm G CAIXA DE GORDURA CV COLUNA DE VENTILAÇÃO C CAIXA TUBULAÇÃOSIFONADA DE FORRO VENTOKIT EMBUTIDO FORRO CX LIGAÇÃO FEITA DIRETAMENTE DA CAIXA D'ÁGUA - SEM REGISTRO EXISTENTE camada de ar isolamento camada de ar - isolamento 01 2 3 m U C U C U C C C CV CV CG FOSSA FILTRO ANAERÓBIO SUMIDOURO C CONJ MOTO BOMBA C CV DUTO COIFA U C U E U C PROJ AR CONDICIONADO PROJ AR CONDICIONADO PROJ AR CONDICIONADO PROJ AR CONDICIONADO PROJEÇÃO VIGA PROJEÇÃO VIGA JUNKER CXCX MEDIÇÃO PROJEÇÃO COBERTURA METÁLICA CAIMENTO CAIMENTO Tubo de queda da cobertura metálica direciona água para floreira U C camada de ar - isolamento MRL PROJMRL AR CONDICIONADO C PLANTA HIDROSSANITÁRIOS E AC

Piso Porcelanato

Cimento

Piso Porcelanato Acetinado

Piso

Piso Caco São Tomé Branco Área 58,23m² Piso Táboas - Escuras - Existente Área 28,55m²

Borda Reta Cimento Flat Eliane 90x90 Área 11 15m² Piso de Madeira Engenheirada Cumaru Área 10,50m Piso de Madeira Engenheirada Cumaru Área 16 67m² Piso de Madeira Engenheirada Cumaru Área 13 56m² Piso de Madeira Engenheirada Cumaru Área 97m Piso de Madeira Engenheirada Cumaru Área 15 94m²

Acetinado Borda Reta

Flat Eliane 90x90 Área 12,44m² Piso Porcelanato MS Barcelona Cristal Portobello 60X60 Área 3 43m

Porcelanato Beats Bone Portobello 90x90 Área 3 99m Piso Térmico Orlandin Clássico Branco I 50x50 Área 37 97m² PROJEÇÃO COBERTURA camada de ar isolamento camada de ar isolamento 01 2 3 m Piso Porcelanato MS Barcelona Cristal Portobello 60X60 Área 1 77m PROJEÇÃO VIGA PROJEÇÃO VIGA MEDIÇÃO PROJEÇÃO COBERTURA METÁLICA camada de ar isolamento PLANTA PISOS

A

OESTE

CORTINEIROCORTINEIROCORTINEIRO

PROJEÇÃO COBERTURA camada de ar isolamento camada de ar isolamento 01 2 3 m PROJEÇÃO VIGA PROJEÇÃO VIGA CORTINEIROCORTINEIROCORTINEIRO CORTINEIRO CORTINEIRO CORTINEIRO PROJEÇÃO VIGA PROJEÇÃO VIGA MEDIÇÃO PROJEÇÃO COBERTURA METÁLICA Inclinação borda forro Inclinação borda forro SANCA INVERTIDA SANCA INVERTIDA SANCA INVERTIDA SANCA INVERTIDA SANCA INVERTIDA SANCA INVERTIDA SANCA INVERTIDA SANCA INVERTIDA ESPAÇO AC ESPAÇO AC ESPAÇO AC ESPAÇO AC ESPAÇO AC camada de ar isolamento PLANTA FORROS NORTE

SUL LESTE A

PROJEÇÃO COBERTURA camada de isolamento camada de ar isolamento B B PROJEÇÃO VIGA PROJEÇÃO VIGA

CORTINEIRO CORTINEIRO CORTINEIRO PROJEÇÃO VIGA PROJEÇÃO VIGA MEDIÇÃO PROJEÇÃO COBERTURA METÁLICA Inclinação borda forro Inclinação SANCA INVERTIDA SANCA INVERTIDA SANCA INVERTIDA SANCA INVERTIDA SANCA INVERTIDA SANCA INVERTIDA SANCA INVERTIDA SANCA INVERTIDA ESPAÇO AC ESPAÇO AC ESPAÇO AC ESPAÇO AC ESPAÇO AC camada de ar isolamento FORRO DE MADEIRA P D 219 5cm FORRO DE PLACA DE GESSO ACARTONADO COM ACABAMENTO INCLINADO FORRO DE PLACA DE GESSO ACARTONADO RESISTENTE À UMIDADE P D 239 5cm FORRO DE PLACA DE GESSO ACARTONADO P D 241 5cm FORRO DE PLACA DE GESSO ACARTONADO P D 231 5cm

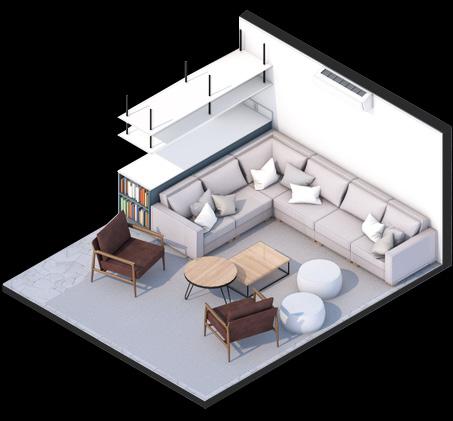

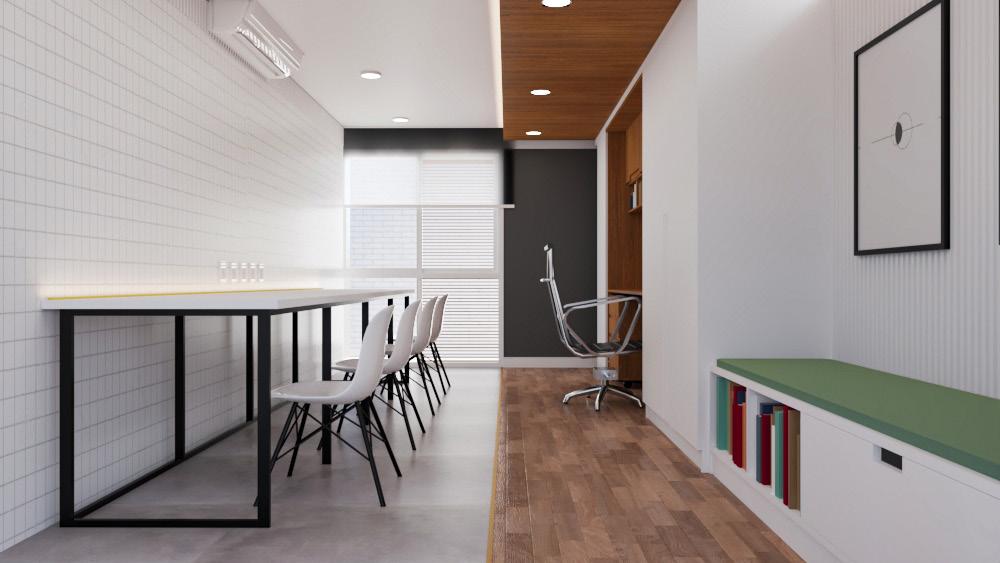

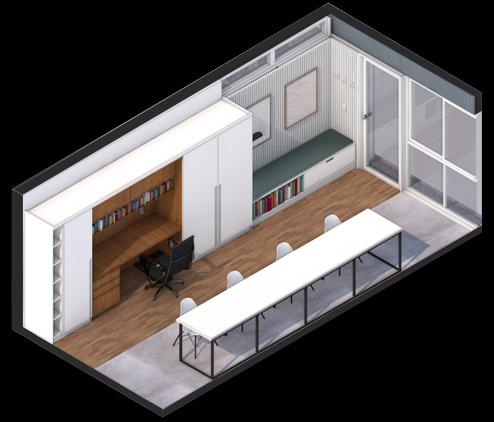

SALA DE ESTUDOS

2 18 2 62 196 75 75 230 2 2 62 2 161 82 5 01 0 3 02 5 5 m 0 123 415 146 20 295 295 73 4 PROJEÇÃO ARMÁRIO AÉREO PROJEÇÃO PLANTA BAIXA SALA DE ESTUDOS 01

GSEducationalVersion 7 6 214 5 29 7 7 10 3 31 3 32 3 32 3 32 3 32 3 30 3 3 30 7 7 75 2 65 2 22 2 44 3 5 7 7 10 2 33 2 167 5 95 ESTANTE COM CORPO E DIVISÕES HORIZONTAIS DE MDF MELAMINA BRANCA GAVETÃO SOLTO COM RODÍZIO COM CORPO E GAVETAS DE EM MDF DURATEX UMARU RAIZ ABERTURA EM PERFIL CAVA PORTAS MAXIM AR PRATELEIRA E PAINEL EM MDF DURATEX UMARU RAIZ ARMÁRIO COM CORPO DIVISÕES HORIZONTAIS VERTICIAS EM MDF MELAMINA BRANCA BANCO EM CORPO DIVISÓRIA EM MDF MELAMINA BRANCA PAINEL RIPADO COM DISTANCIAMENTO 2 EM MDF MELAMINA BRANCA PERFIL LED EMBUTIDO Porta Rodapé Forro de Madeira Porta Maxim Ar Porta Maxim Ar Rodapé Porta Porta Gaveta Gaveta Gaveta Gaveta Estofado Pintura Pintura Rodízio Painel MDF Duratex Cumaru Raiz Perfil LED GANCHO DE PAEDE MDF MELAMINA BRANCA Cortineiro RODAPÉ DE POLIE TIRENO SANTA LUZIA BRANCO 10cm 0 05 m GSEducationalVersion 7 6 214 5 29 7 7 10 3 31 3 32 3 32 3 32 3 32 3 30 3 3 30 7 7 75 2 65 2 22 2 44 3 5 7 7 10 2 33 2 167 5 95 Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Nicho Nicho Nicho Nicho Prateleira Prateleira Bancada Painel MDF Duratex Camuru Raiz Gaveta Gaveta Gaveta Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira PrateleiraPrateleiraPrateleira Rodapé Rodapé Rodapé Nicho Nicho Gaveta Estofado Painel de Madeira MDF Melamina Branca Ripamento 2 2 Pintura Pintura Forro de Madeira Perfil LED Cortineiro 0105 5 m GSEducationalVersion 7 219 30 90 214 78 90 248 PORTA 70 90 PAINEL RIPADO COM DISTANCIAMENTO 2 2 EM MDF MELAMINA BRANCA PAINEL LAMINADO COM ADESIVO QUADRICULADO MESA ARAMADA COM ESTRUTURA DE FERRO E TÁBUA DE MDF MELAMINA BRANCA PERFIL DE LED EMBUTIDO NA TÁBUA DE MDF DA MESA ARAMADA ENCONTRO DAS FACETAS DOS PAINÉIS EM RECORTE Cortineiro RODAPÉ DE POLIE TIRENO SANTA LUZIA BRANCO 10cm 00 1 5 m GSEducationalVersion 7 219 30 90 214 78 90 248 PORTA 70 90 PAINEL RIPADO COM DISTANCIAMENTO X EM MDF MELAMINA BRANCA PAINEL LAMINADO COM ADESIVO QUADRICULADO MESA ARAMADA COM ESTRUTURA DE FERRO TÁBUA DE MDF MELAMINA BRANCA PERFIL DE LED EMBUTIDO NA TÁBUA DE MDF DA MESA ARAMADA ENCONTRO DAS FACETAS DOS PAINÉIS EM RECORTE Cortineiro RODAPÉ DE POLIESTIRENO SANTA LUZIA BRANCO h 10cm 0 05 5 m 01 48 167 233 78 10 3 32 3 167 34 PAINEL RIPADO COM DISTANCIAMENTO 2 2 EM MDF MELAMINA BRANCA FORRO DE MADEIRA SANCA INVERTIDA COM PERFIL LED FORRO DE GESSO COM NEGATIVO MESA ARAMADA COM ESTRUTURA DE FERRO E TÁBUA DE MDF MELAMINA BRANCA PERFIL DE LED EMBUTIDO ESQUADRIAS DE VIDRO ACESSO SALA DE ESTUDOS 0 05 m 7 72 5 65 2 22 2 45 7 Gaveta Gaveta Gaveta Bancada Nicho Prateleira Forro de Madeira Rodízio 1 0m05 0 25 7 72 5 65 2 22 2 45 7 Gaveta Gaveta Gaveta Bancada Nicho Prateleira Forro de Madeira Rodízio 0m05 0 25 02 PISO DE MADEIRA ENGENHEIRADA CUMARU e 2cm 03 PERFIL METÁLICA EM DE TRANSIÇÃO ENTRE OS PISOS 04 PISO DE PORCELANATO ACETINADO CIMENTÍCIO FLAT ELIANE e 2cm 05 ASSENTAMENTO 06 CONTRAPISO 07 SEIXOS 01 ESQUADRIAS DE ALUMÍNIO 0 5 10 20 cm DETALHE 01 VISTA 01 sem porta VISTA 01 com porta VISTA 03VISTA 02CORTE 01

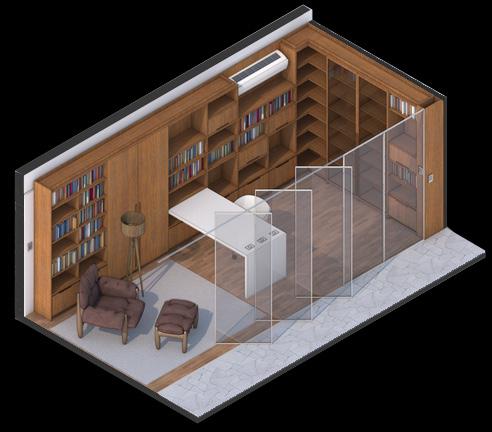

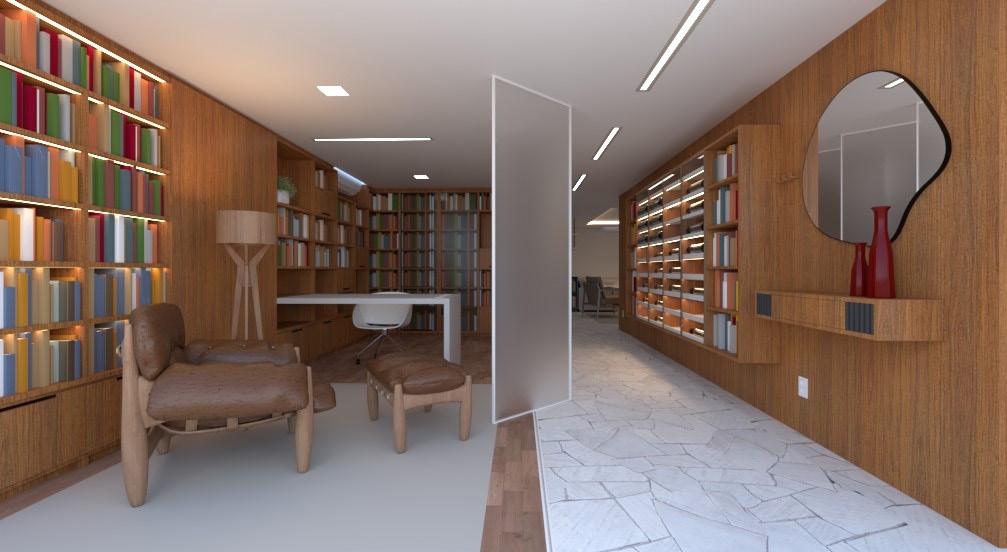

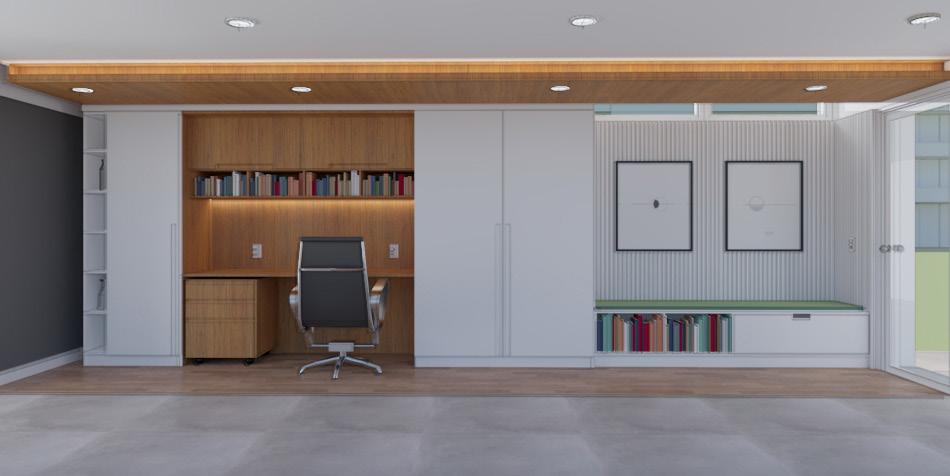

ESCRITÓRIO

GSEducationalVersion 01 0 2 2 55 2 55 2 60 2 60 2 80 2 60 2 60 2 55 2 22 2 31 2 2 12 2 58 2 60 2 60 2 37 2 32 2 3 73 160 35 24 20 30 240 80 41 82 82 35 5 PROJEÇÃO AC MEDIÇÃO 0m05 0 5 6,5 6,5 10 221,5 7,4 9 5 2,5 36,5 2,5 57,5 2,5 27,5 2,5 27,5 2,7 27,2 2,7 27,5 2,5 5 120 71,5 5 Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Forro de Gesso Perfil LED Perfil LED Perfil LED Perfil LED Perfil LED Porta Maxim Ar Porta Maxim Ar Porta Maxim Ar Porta Porta Gaveta GavetaGaveta RODAPÉ DE POLIESTIRENO SANTA LUZIA BRANCO h 10cm ARMÁRIO COM CORPO DIVISÕES HORIZONTAIS E VERTICIAS EM MDF DURATEX CUMARU RAIZ PERFIL LED EMBUTIDO ESTANTE COM CORPO DIVISÕES INTERNAS DE MDF DURATEX CUMARU RAIZ Gaveta Bancada MESA EM MDF MELAMINA BRANCA Gaveta Gaveta Cortineiro 00m 0 5 GSEducationalVersion 6,5 6,5 10 221,5 7,4 9 5 2,5 36,5 2,5 27,5 2,5 27,5 2,5 27,5 2,5 27,5 2,5 57,5 2,5 5 2 15 5 2,5 36,5 2,5 57,5 2,5 27,5 2,5 27,5 2,7 27,2 2,7 27,5 2,5 5 120 23,8 1,5 8 122,4 122 2 80 2 60 2 117 25,5 31,5 5 71,5 5 GavetaGaveta Gaveta Gaveta Gaveta Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Gaveta Bancada Forro de Gesso Perfil LED Perfil LED Perfil LED Perfil LED Perfil LED Perfil LED Cortineiro 1 0m05 25 PLANTA BAIXA ESCRITÓRIO VISTA 01 com portaVISTA 01 sem porta 02 01

GSEducationalVersion 5 2,5 36,5 2,5 27,5 2,5 27,5 2,5 27,5 2,5 27,5 2,5 27,5 2,5 27,5 2,5 5 Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Forro de Gesso Rodapé 0 10 25 50 cm 5 2,5 35 1,5 2,5 30 27,5 2,5 27,5 2,5 27,5 2,5 27,5 2,5 27,5 2,5 5 Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Gaveta Forro de Gesso Rodapé 0 10 25 50 cm GSEducationalVersion 03 120 6,5 6,5 5 2,5 36,5 2,5 57,5 2,5 27,5 2,5 27,5 2,5 27,5 2,5 30 5 2 15 Forro de Gesso Porta Maxim Ar Porta PortaGaveta ARMÁRIO EM MDF DURATEX CUMARU RAIZ E PORTA DE VIDRO TRANSLÚCIDO ESTANTE COM CORPO E DIVISÕES INTERNAS DE MDF DURATEX CUMARU RAIZ 0m05 0 5 03 120 7 5 2 36 2 28 2 27 3 27 2 28 2 28 2 28 3 5 2 15 PPrateleira rateleira PPrateleira rateleira PPrateleira rateleira PPrateleira rateleira PPrateleira rateleira PPrateleira rateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira PPrateleira rateleira Prateleira Prateleira Prateleira Gaveta Gaveta Forro de Gesso 00m 0 2 01 LAJE DE CONCRETO 02 PERFIL DE ALUMÍNIO QUE SUSTENTA AS PORTAS PIVOTANTES 03 HASTE METÁLICA 04 ACABAMENTO EM ALUMÍNIO BRANCO 05 FORRO DE GESSO 06 DIVISÓRIA PIVOTANTE DE VIDRO LAMINADO INCOLOR COM ESTRUTURA DE PERFIL DE ALUMÍNIO BRANCO 01 0 0 0 0 0 0 10 cm DETALHE 03 GSEducationalVersion 03 120 6,5 6,5 5 2,5 36,5 2,5 57,5 2,5 27,5 2,5 27,5 2,5 27,5 2,5 30 5 2 15 Forro de Gesso Porta Maxim Ar Porta PortaGaveta ARMÁRIO EM MDF DURATEX CUMARU RAIZ PORTA DE VIDRO TRANSLÚCIDO ESTANTE COM CORPO DIVISÕES INTERNAS DE MDF DURATEX CUMARU RAIZ 05m 25 03 120 7 5 2 36 2 28 2 27 3 27 2 28 2 28 2 28 3 5 2 15 PPrateleira rateleira PPrateleira rateleira PPrateleira rateleira PPrateleira rateleira PPrateleira rateleira PPrateleira rateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira PPrateleira rateleira Prateleira Prateleira Prateleira Gaveta Gaveta Forro de Gesso 0m05 0 25 01 LAJE DE CONCRETO 02 PERFIL DE ALUMÍNIO QUE SUSTENTA AS PORTAS PIVOTANTES 03 HASTE METÁLICA 04 ACABAMENTO EM ALUMÍNIO BRANCO 05 FORRO DE GESSO 06 DIVISÓRIA PIVOTANTE DE VIDRO LAMINADO INCOLOR COM ESTRUTURA DE PERFIL DE ALUMÍNIO BRANCO 01 4 2 5 6 3 5 10 cm DETALHE 03 VISTA 02 com porta VISTA 02 sem porta CORTE 01 CORTE 02

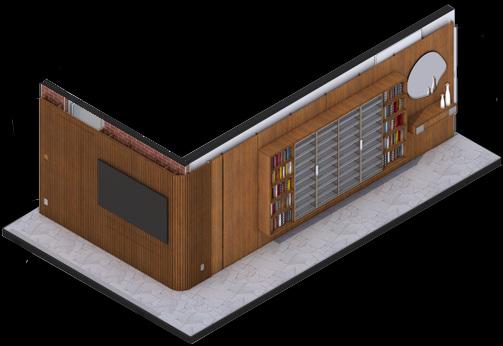

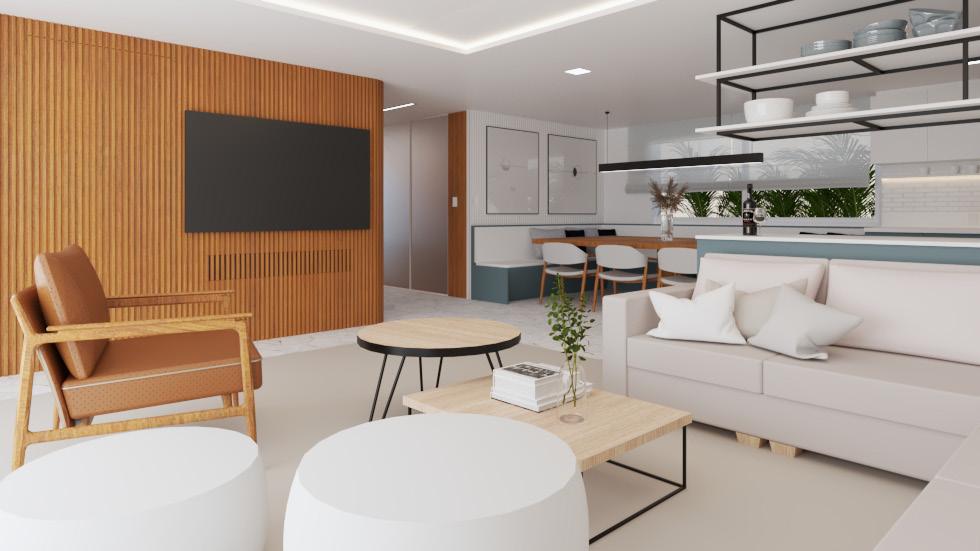

SOCIAL

ÁREA

GSEducationalVersion 40 160 32 2 6 40 2 3 18 18 18 18 18 18 18 18 13 2 32 2 CORPO DIVISÓRIAS DE MDF DURATEX CUMARU RAIZ SUPORTE VINHO MDF MELAMINA BRANCO COM FIXAÇÃO DE NA PAREDE PERFIL FITA LED Forro de Gesso 0 10 25 50 cm 40 160 32 40 2 30 2 30 2 30 2 30 2 30 2 32 CORPO PRATELEIRAS DIVISÓRIAS DE MDF DURATEX CUMARU RAIZ PRATELEIRAS ENGASTADAS NA PAREDE Forro de Gesso 0 10 25 50 cm 11 85 4 3 137 92 54 0 4 05 01 0 3 0 1 01 01 02 60 256 144 228 647 30 20 96 20 320 81 2 25 44 6 5 19 9 3 2 28 37 53 55 87 45 45 4 85 72 45 40 50 55 2 12 2 58 3 73 13 12 3 2 PROJEÇÃO ARMÁRIO AÉREO PROJEÇÃO ARMÁRIO AÉREO 0m55 GSEducationalVersion 231 40 160 32 73 17 141 6,5 248 3030 Painel Painel Painel Forro de Gesso Porta Porta Porta Porta Porta Porta PAINEL COM RIPAMENTO 2 DE MDF DURATEX CUMARU RAIZ COM RAIO DE CURVATURA DE 19cm FRISO cm COMO DIVISÃO DOS PAINÉIS PAINEL DE MDF DURATEX CUMARU RAIZ CORPO DIVISÕES HORIZONTAIS DE MDF DURATEX CUMARU RAIZ PORTA DE VIDRO LAMINADO INCOLOR COM ESTRUTURA PUXADOR DE PERFIL DE ALUMÍNIO COR CHAMPANHE RIPAMENTO EM MDF DURATEX GRAFITE APARADOR COM CORPO DIVISÕES INTERNAS EM MDF DURATEX CUMARU RAIZ ENCONTRO DAS FACETAS DOS PAINÉIS EM RECORTE RODAPÉ DE POLIESTIRENO SANTA LUZIA BRANCO h 10cm ABERTURA GAVETA SISTEMA DE FECHO TOQUE Espelho de Prata FORRO DE GESSO COM SANCA INVERTIDA COM PERFIL LED CORTINEIRO Cortineiro GANCHO DE PAREDE MDF DURATEX CUMARU RAIZ 0m05 0 5 231 40 160 32 73 17 141 6,5 248 3030 Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho Suporte Vinho PERFIL DE LED EMBUTIDO A CADA PRATELEIRA DO SUPORTE PARA VINHO Prateleira Gaveta Forro de Gesso Cortineiro Espelho de Prata Painel Painel Rodapé Prateleira SUPORTES DE VINHO EM MDF MELAMINA BRANCA 1 0m05 25 PLANTA BAIXA CORREDOR 01 02 CORTE 01 CORTE 02 VISTA 01 com porta VISTA 01 sem porta 03

GSEducationalVersion 248 231 120 DIVISÓRIA PIVOTANTE DE VIDRO LAMINADO INCOLOR COM ESTRUTURA DE PERFIL DE ALUMÍNIO BRANCO DIVISÓRIA FIXA DE VIDRO LAMINADO INCOLOR COM ESTRUTURA DE PERFIL DE ALUMÍNIO BRANCO ESTRUTURA EM MDF DURATEX CUMARU RAIZ FORRO DE GESSO COM SANCA INVERTIDA E PERFIL DE LED EMBUTIDO COM CORTINEIRO Cortineiro Forro de Gesso TRILHO EMBUTIDO ENTRE PISOS PARA ABERTURA DAS DIVISÓRIAS 0m05 0 25 GSEducationalVersion 6,5 30 90 111,5 2 1 Forro de Gesso Porta Porta PAINEL RIPADO COM DISTANCIAMENTO 2 2 EM MDF DURATEX CUMARU RAIZ PORTA ÁREA ÍNTIMA EMBUTIDA NO PAINEL Cortineiro NICHO EMBUTIDO NO PAINEL Televisão 1 0m05 0 25 220 52 20 160 6,5 50 2 20 2 158 2 15 2 2,5 11 1 13 Nicho 0 10 25 50 cm GSEducationalVersion 6,5 30 90 111,5 2 1 Forro de Gesso Porta Porta PAINEL RIPADO COM DISTANCIAMENTO 2X EM MDF DURATEX CUMARU RAIZ PORTA ÁREA ÍNTIMA EMBUTIDA NO PAINEL Cortineiro NICHO EMBUTIDO NO PAINEL Televisão 0m05 0 25 220 52 20 160 6,5 50 2 20 2 158 2 15 2 2,5 11 1 13 Nicho 0 10 25 50 cm VISTA 02 VISTA 03 CORTE 03

GSEducationalVersion 137 07 08 0 6 0 3 0 4 camada de ar isolamento camada de ar isolamento 49 7 7 284 114 25 44 6 37 53 55 31 2 35 5 24 19 360 71 2 100 2 170 60 62 306 203 61 13 12 3 2 301 165 100 200 62 PROJEÇÃO CAMA PROJEÇÃO AC PROJEÇÃO AC PROJEÇÃO AC ESPAÇO PARA CORTINA PROJEÇÃO PRATELEIRA INTERMEDIÁRIA PROJEÇÃO ARMÁRIO SUPERIOR PROJEÇÃO PRATELEIRA SUPERIOR PROJEÇÃO ARMÁRIO SUPERIOR PROJEÇÃO COIFA PROJEÇÃO ARMÁRIO AÉREO 0 5 camada de ar isolamento 1 0m05 0 25

0 4 24 19 360 301 165 100 PROJEÇÃO AC camada de ar isolamento 00m 25 Forro de Gesso Cortineiro PERFIL PRATELEIRASLED SUSPENSAS EM MDF MELAMINA BRANCO COM ESTRUTURA DE FERRO ARMÁRIO COM CORPO DIVISÓRIAS INTERNAS EXTERNAS EM MDF DURATEX AZUL SECRETO FORRO DE GESSO COM SANCA INVERTIDA COM PERFIL LED CORTINEIRO 1 0m05 0 25

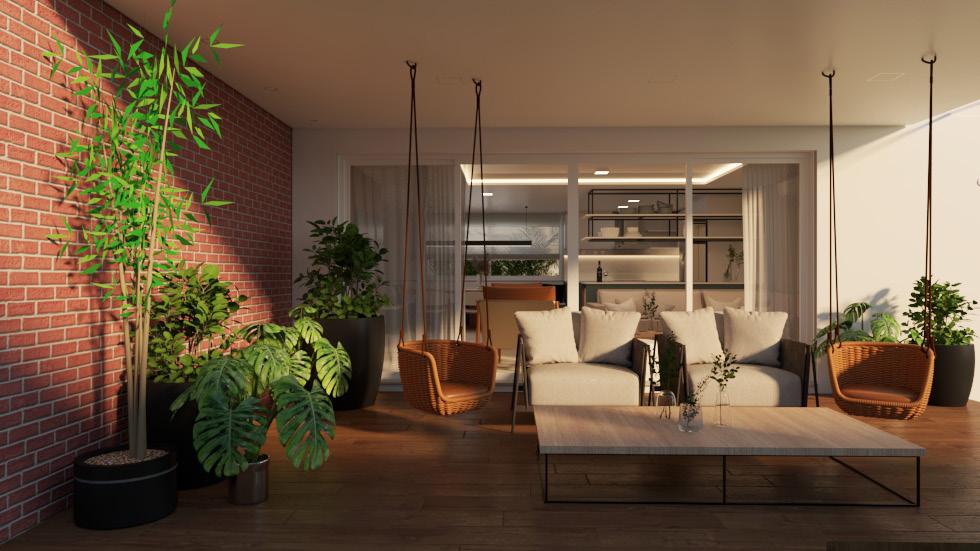

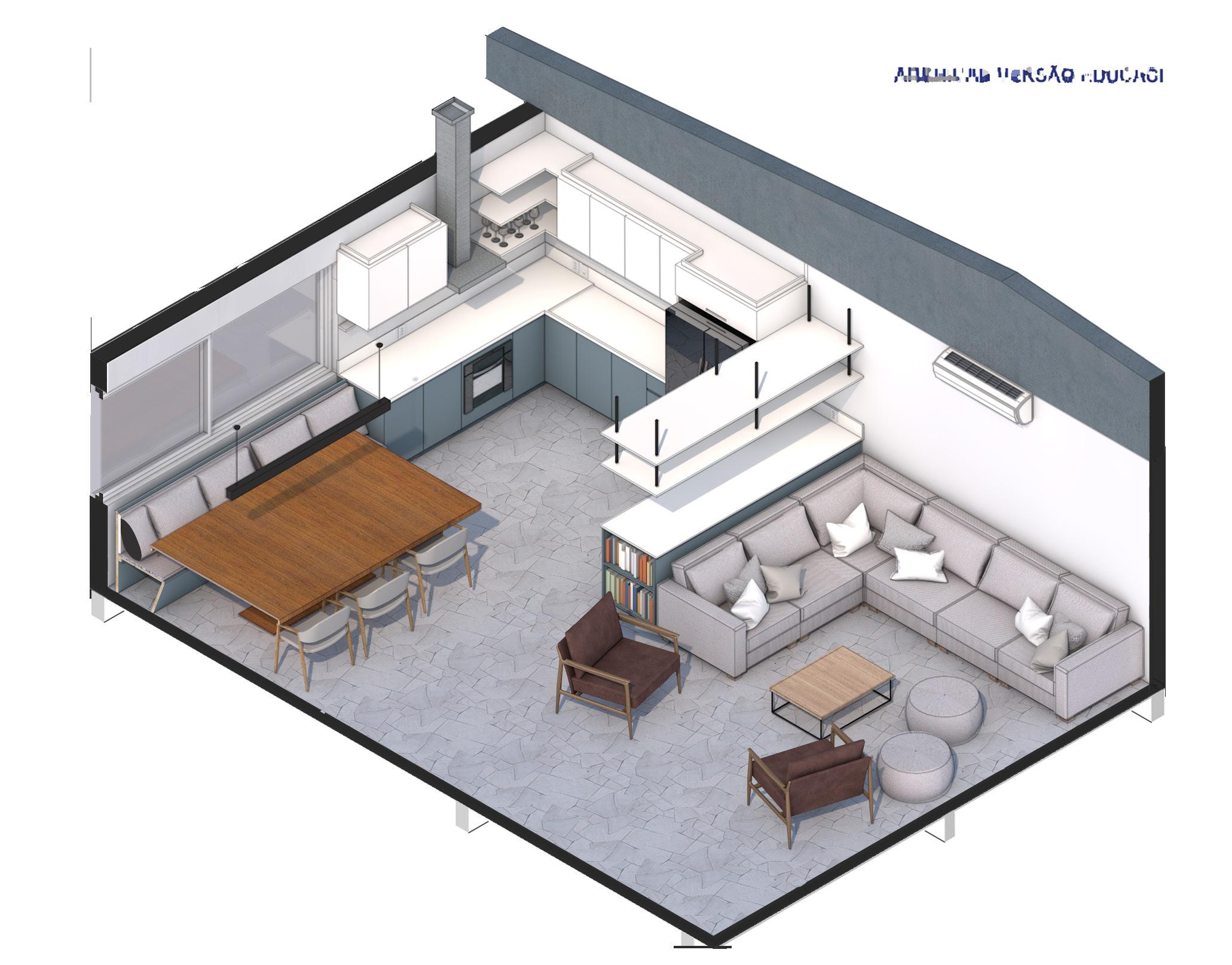

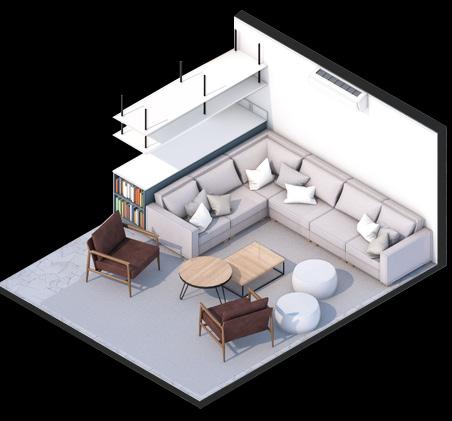

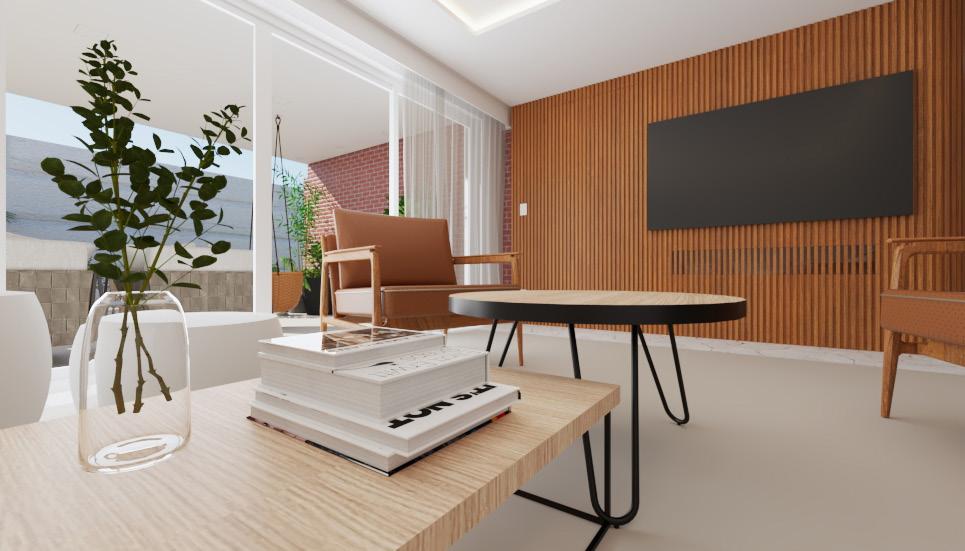

PLANTA BAIXA SALA DE ESTAR

VISTA 04

GSEducationalVersion 62 306 200 62 ESPAÇO PARA CORTINA 0 5 1 0m05 0 25 GSEducationalVersion 68 6 6,5 36 4 2 48 124,5 17 2 15 120 42 48 Cortineiro PAINEL RIPADO COM DISTANCIAMENTO X2 EM MDF MELAMINA BRANCA Pintura Pintura Forro de Gesso BANCO EM MDF DURATEX AZUL SECRETO 0m05 0 25

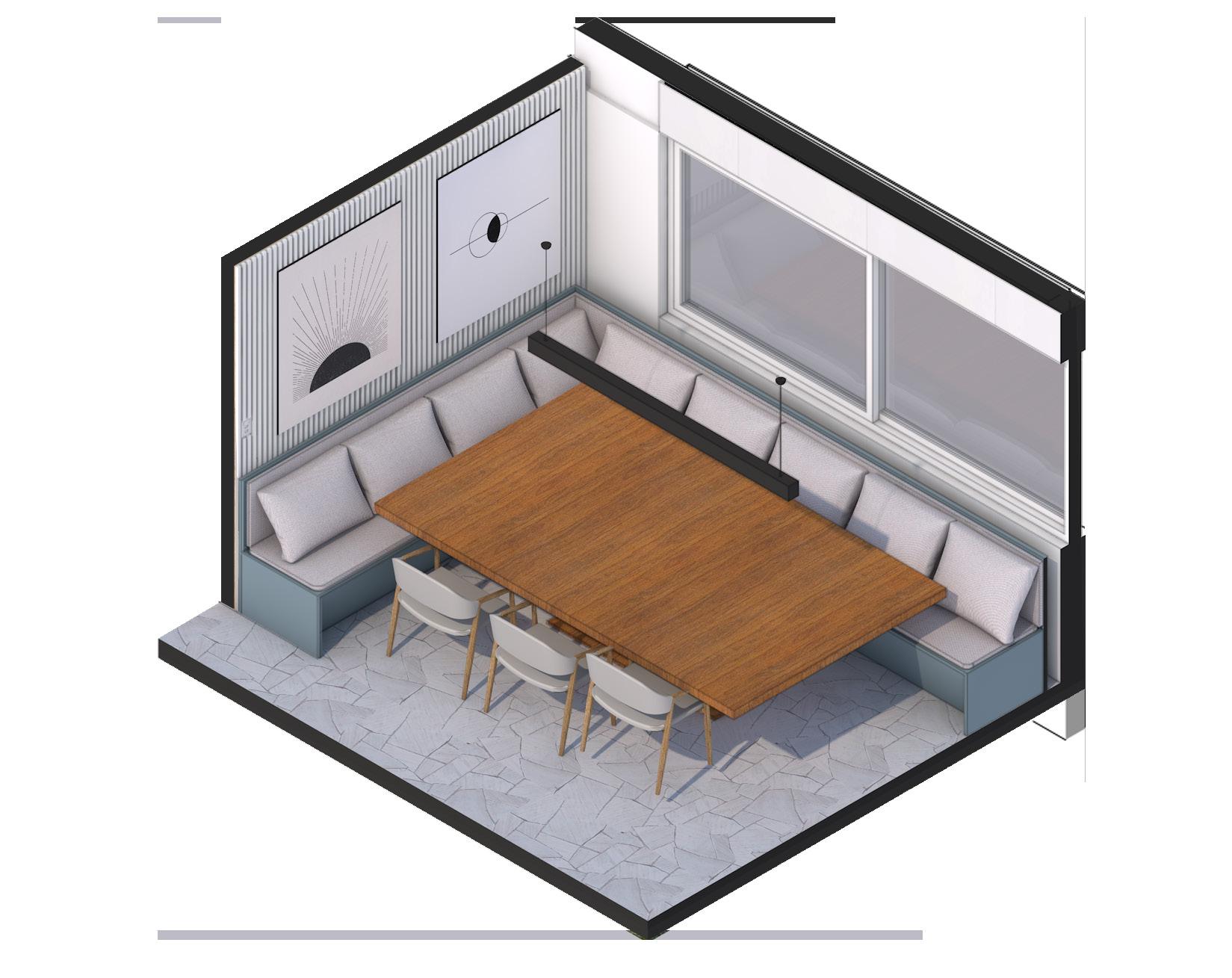

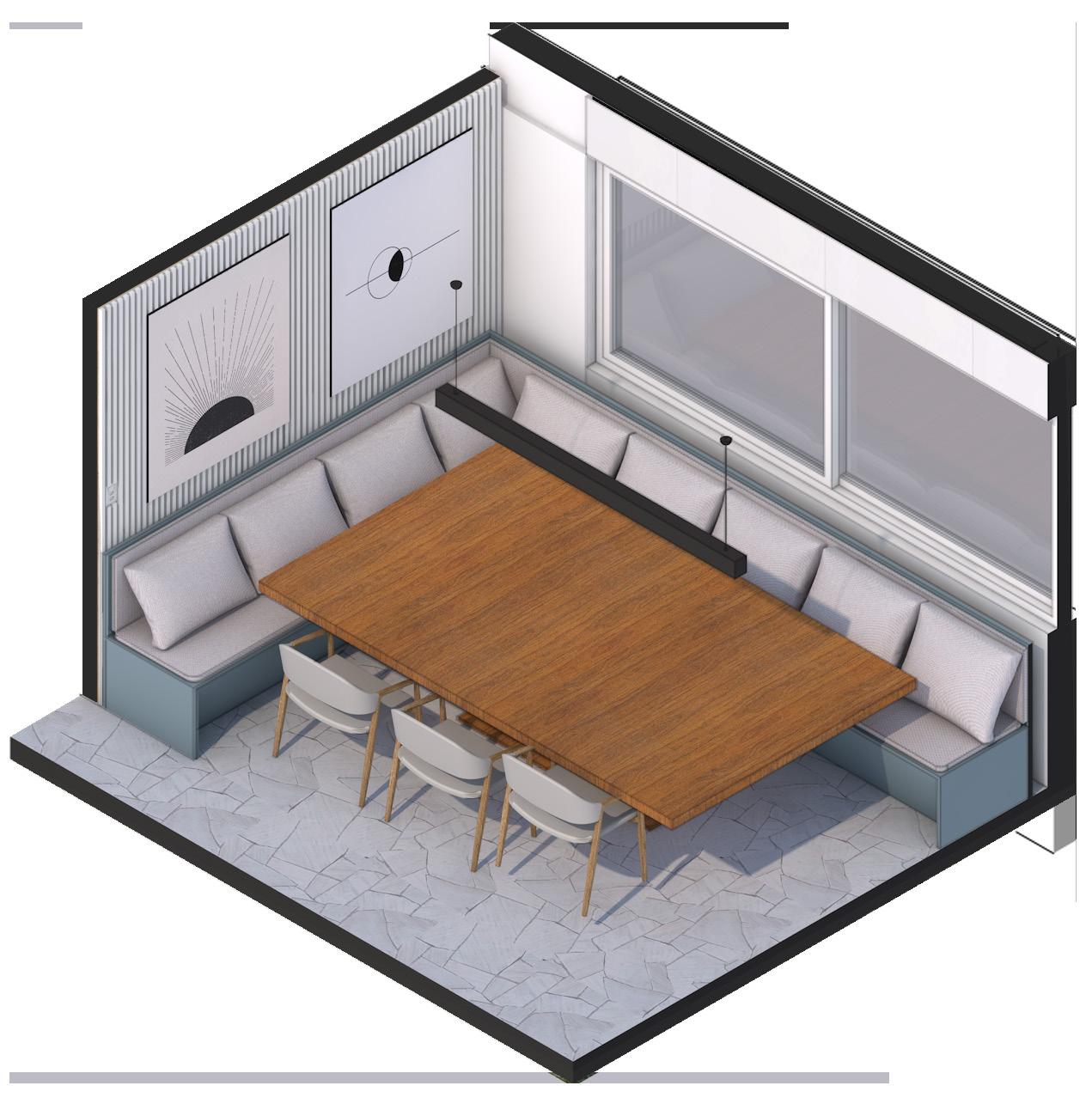

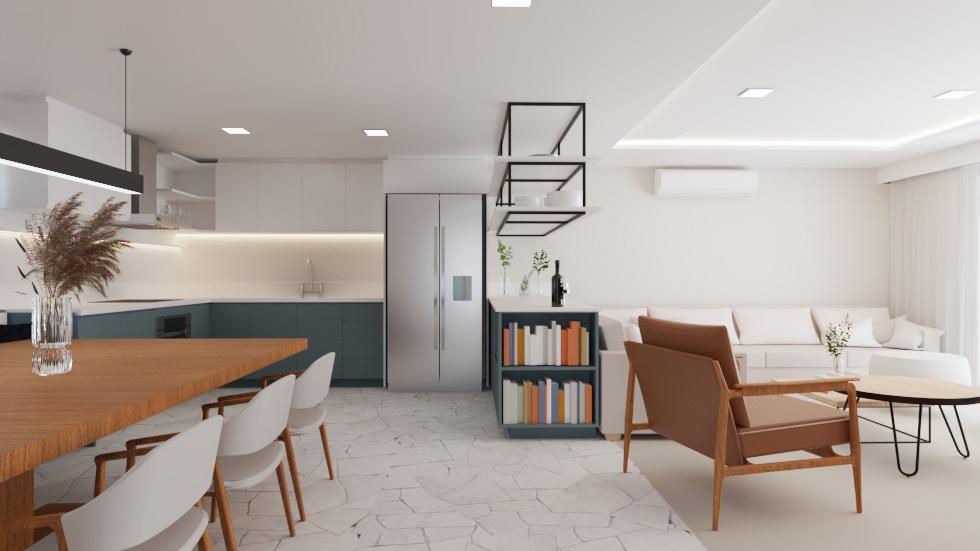

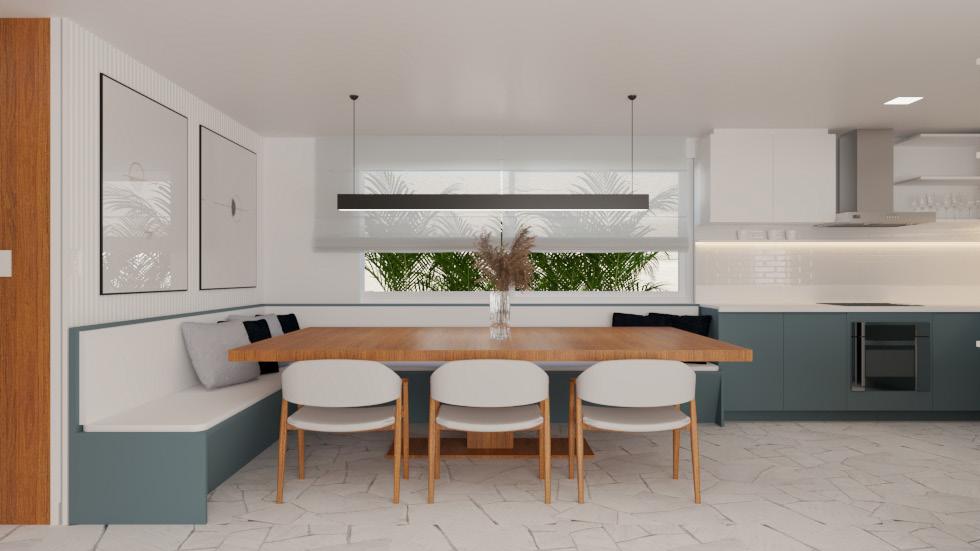

PLANTA BAIXA JANTAR

VISTA 05

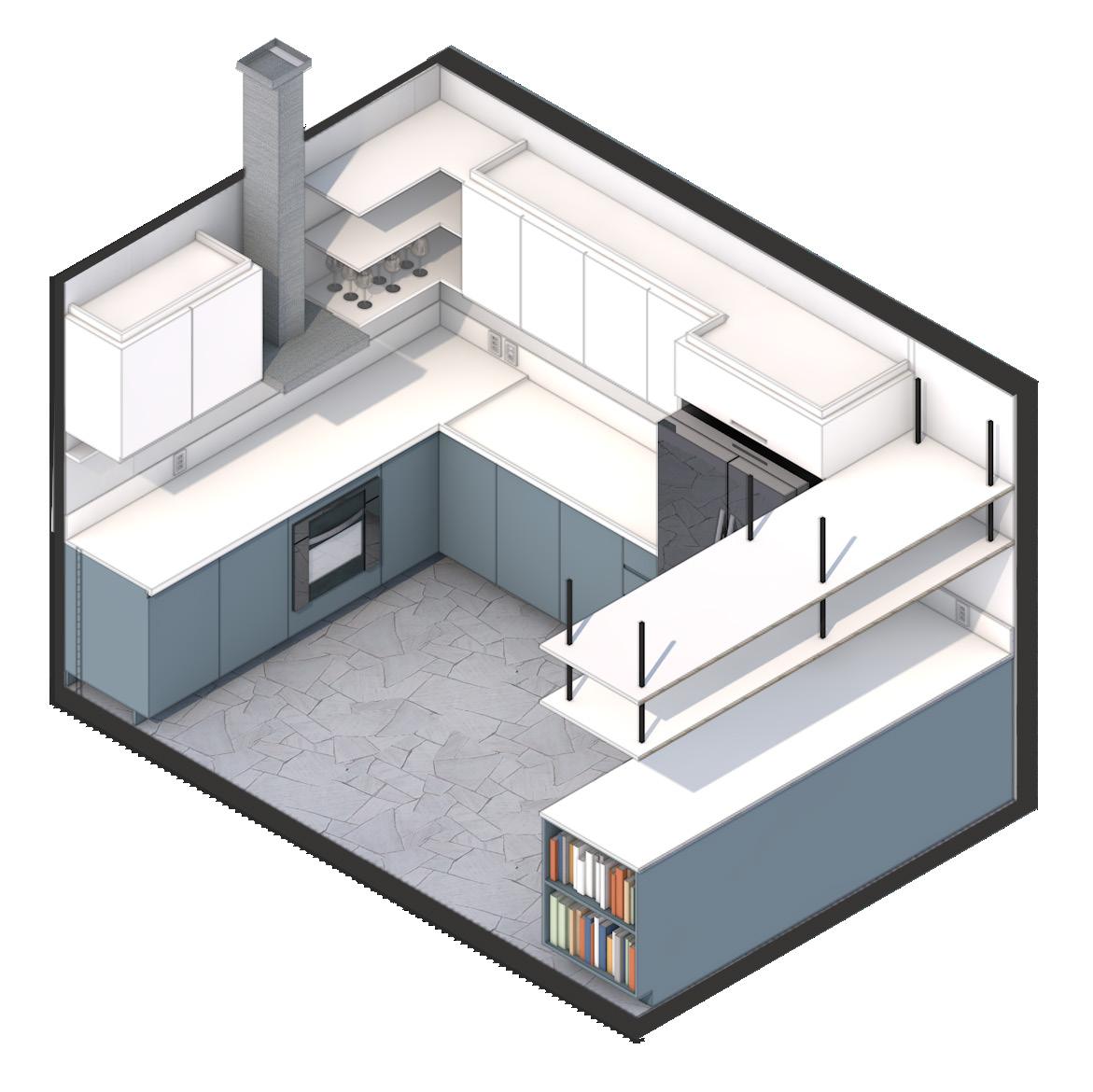

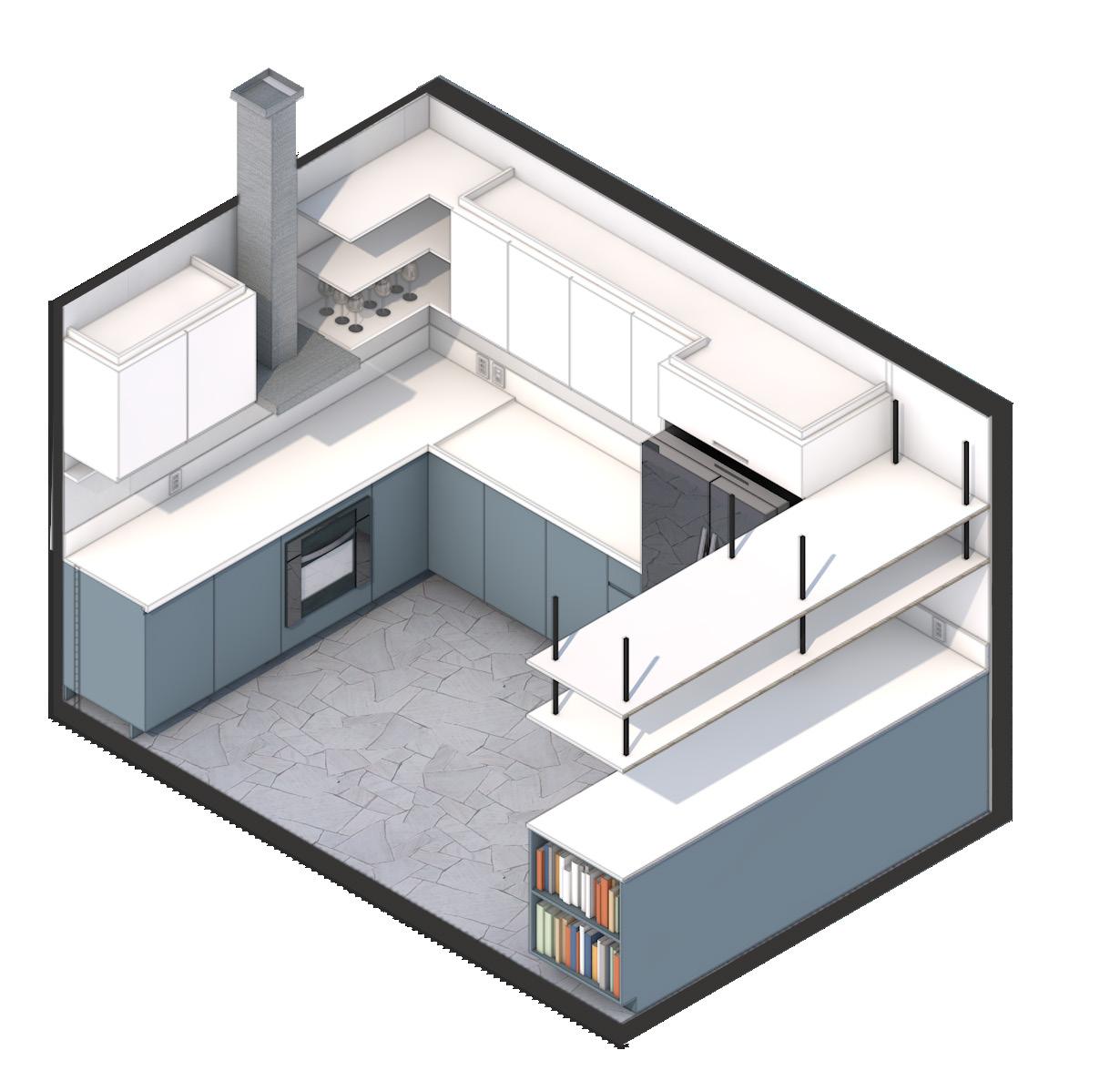

GSEducationalVersion 07 08 0 6 camada de ar - isolamento 71 2 100 2 170 60 203 2 61 PROJEÇÃO PRATELEIRA INTERMEDIÁRIA PROJEÇÃO ARMÁRIO SUPERIOR PROJEÇÃO PRATELEIRA SUPERIOR PROJEÇÃO ARMÁRIO SUPERIOR PROJEÇÃO COIFA 1 0m0,5 0,25 PLANTA BAIXA COZINHA

01 02 03 01 BANCADA GRANITO BRANCO PRIME 2 PORTA ARMÁRIO COM CAVA 45 3 INTERIOR ARMÁRIO EM MDF DURATEX AZUL SECRETO 0 10 cm DETALHE 02 GSEducationalVersion 10 2 18,5 2 16,5 2 16,5 2 16,5 2 2 15 51,5 2 32 2 32 2 5 90 66,5 70 5 Forro de Gesso Prateleira Prateleira Gaveta Gaveta Gaveta Gaveta Prateleira Prateleira PortaPortaGaveta ARMÁRIO COM CORPO DIVISÓRIAS INTERNAS EXTERNAS EM MDF DURATEX AZUL SECRETO PRATELEIRAS SUSPENSAS EM MDF MELAMINA BRANCO COM ESTRUTURA DE FERRO Perfil LED BANCADA GRANITO BRANCO PRIME NICHO MICROONDAS 0m05 0 2 GSEducationalVersion 02 6,5 6,5 10 2 25 2 47 2 2 15 37 2 12,5 2 32 2 32 2 5 2 15 90 66,5 70 100 Forro de Gesso Perfil LED Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira PortaPorta PortaPorta Porta CAIXA DE GORDURA ARMÁRIO COM CORPO E DIVISÓRIAS INTERNAS EXTERNAS EM MDF MELAMINA BRANCA ARMÁRIO COM CORPO DIVISÓRIAS INTERNAS EXTERNAS EM MDF DURATEX AZUL SECRETO Perfil LED BANCADA GRANITO BRANCO PRIME PRATELEIRAS EM MDF MELAMINA BRANCO Espelho Granito Branco Prime 00m 0 2 02 6,5 6,5 10 2 25 2 47 2 2 15 37 2 12,5 2 32 2 32 2 5 2 15 90 66,5 70 100 Forro de Gesso Perfil LED Perfil LED Espelho Granito Branco Prime Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira PrateleiraPrateleira Prateleira PrateleiraPrateleira Prateleira 00m 0 5 GSEducationalVersion 6,5 6,5 10 2 25 2 23 2 22 2 2 15 37 2 12,5 2 32 2 32 2 5 2 15 10 2 36,5 2 37,5 2 64,5 2 2 32 2 39 100 193,5 33 Forro de Gesso Gaveta Gaveta Gaveta Gaveta PortaPortaPorta PortaPorta PrateleiraPortaPorta Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Gaveta Porta Perfil LED ARMÁRIO COM CORPO DIVISÓRIAS INTERNAS E EXTERNAS EM MDF DURATEX AZUL SECRETO ARMÁRIO COM CORPO E DIVISÓRIAS INTERNAS EXTERNAS EM MDF MELAMINA BRANCA ARMÁRIO COM CORPO DIVISÓRIAS INTERNAS E EXTERNAS EM MDF DURATEX AZUL SECRETO Perfil LED BANCADA GRANITO BRANCO PRIME Espelho Granito Branco Prime 05m 25 GSEducationalVersion 6,5 6,5 10 2 25 2 23 2 22 2 2 15 37 2 12,5 2 32 2 32 2 5 2 15 10 2 36,5 2 37,5 2 64,5 2 2 32 2 39 100 193,5 33 Forro de Gesso Perfil LED Perfil LED Espelho Granito Branco Prime Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Rodapé de MDF Duratex Azul Secreto Prateleira Gaveta Gaveta Gaveta Gaveta Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira 1 0m05 25VISTA 06 com porta VISTA 06 sem porta VISTA 08 VISTA 07 com porta VISTA 07 sem porta

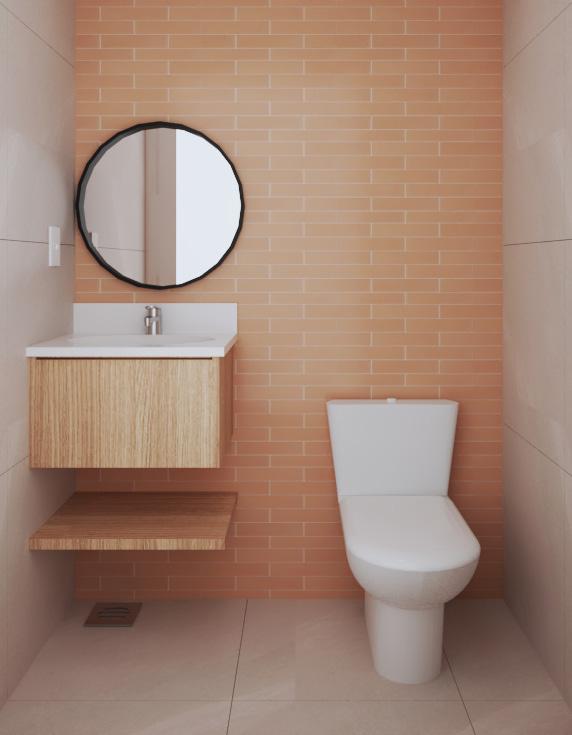

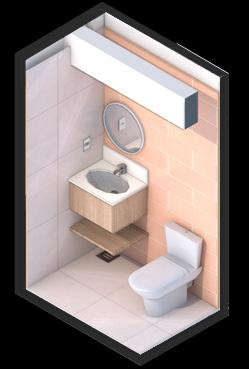

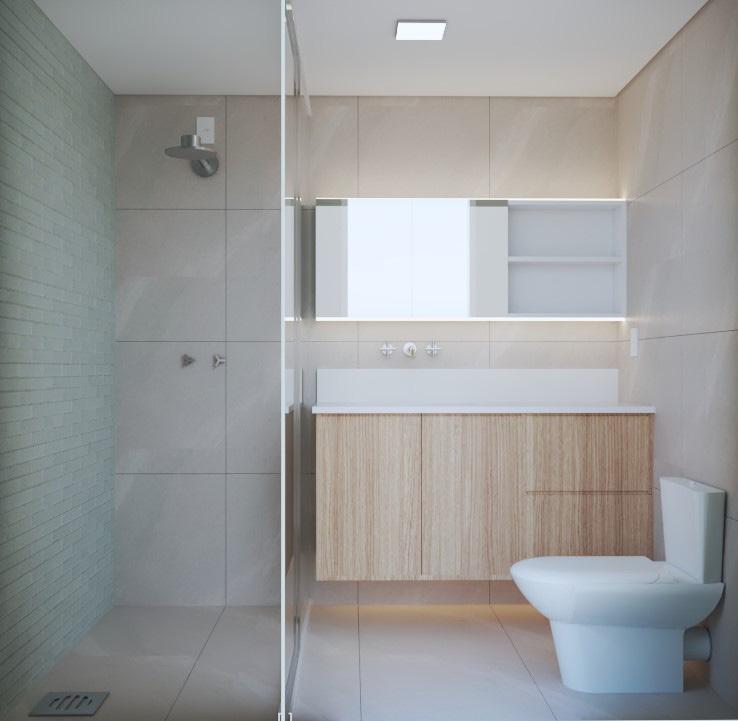

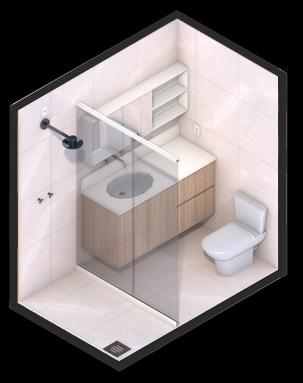

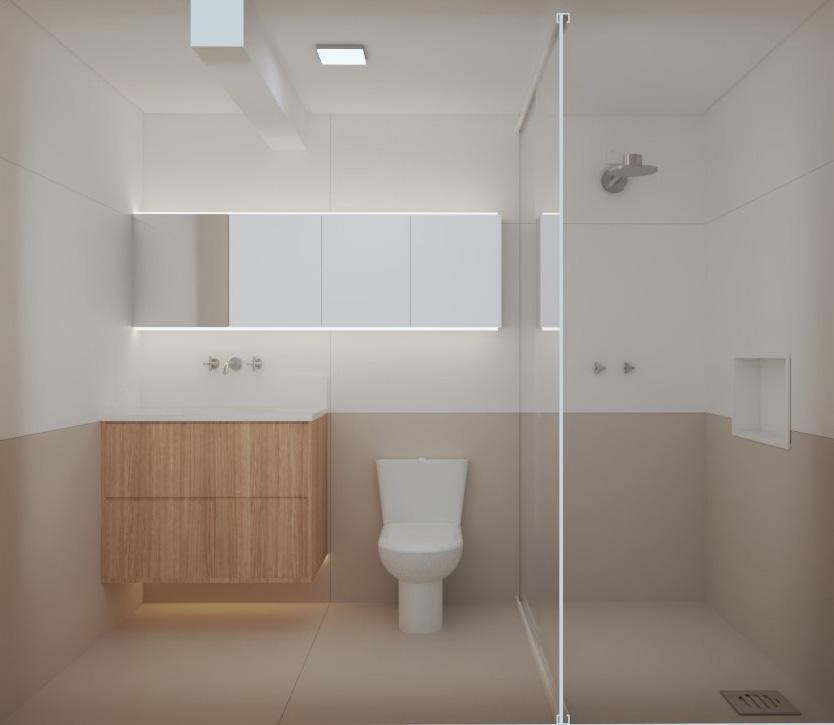

SANITÁRIOS 23 2 26 2 33 3 3 15 22 2 23 2 23 2 2 82 2 49 2 23 2 26 2 33 3 3 15 22 2 23 2 23 2 2 82 81 2 1 10 Forro de Gesso Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Forro de Gesso Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Perfil LED Perfil LED Perfil LED Perfilembutido LED embutido Perfil LED Perfil LED 1 0m05 0 25 5 2 23 2 27 2 37 2,5 15 23 2 23 2 23 2 50 2 15 13 28 12 2 2 1,5 50 1 2 Forro de Gesso Prateleira Prateleira Prateleira Prateleira BANCADA QUARTZO BRANCO PIA EMBUTIR PERFIL FITA LED GSEducationalVersion 85 4 3 137 92 54 01 01 3 37 53 55 87 45 45 85 13 PROJEÇÃO ARMÁRIO AÉREO PROJEÇÃO ARMÁRIO AÉREO 23 2 26 2 33 3 3 15 22 2 23 2 23 2 7 6 23 67 18 23 52 49 2 15 2 82 2 49 2 23 2 26 2 33 3 3 15 22 2 23 2 23 2 2 82 2 81 2 1 10 2 Forro de ForroGesso de Gesso Perfil LED Perfil LED Perfil LED Perfilembutido LED embutido Perfil LED Perfil LED Porta Porta Porta Porta 0m05 25 Porta Maxim Ar Porta Maxim Ar Porta Maxim Ar Porta Maxim PortaAr Porta Porta Porta Prateleira Prateleira 25m 5 85 4 3 137 92 54 01 01 3 37 53 55 87 45 45 4 85 13 PROJEÇÃO ARMÁRIO AÉREO PROJEÇÃO ARMÁRIO AÉREO 23 2 26 2 33 3 3 15 22 2 23 2 23 2 7 6 23 67 18 23 52 49 2 15 2 82 2 49 2 23 2 26 2 33 3 3 15 22 2 23 2 23 2 2 82 2 81 2 10 2 Forro de ForroGesso de Gesso Perfil LED Perfil LED Perfil LED Perfilembutido LED embutido Perfil LED Perfil LED Porta Porta Porta Porta 0m05 0 5 Porta Maxim Ar Porta Maxim Ar Porta Maxim Ar Porta Maxim PortaAr Porta Porta Porta Prateleira Prateleira 0m05 0 5 01 VISTA 01 com porta VISTA 01 sem porta CORTE 01 PLANTA BAIXA BANHEIRO SUÍTE PLANTA BAIXA BANHEIRO SOCIAL

GSEducationalVersion 0 1 5 72 45 40 50 55 5 1,5 35 2,5 20 2,5 28,5 2,5 15 6 50 68 2 15 120 10 23 10 2 2 Prateleira Prateleira BANCADA QUARTZO BRANCO PIA EMBUTIR 0 10 25 50 cm 35 3 20 34 15 42 231 93 Prateleira Espelho Forro de Gesso Prateleira 00m 0 2 35 3 20 34 15 42 231 93 Prateleira Porta Maxim Ar Espelho Forro de Gesso 0m05 0 25 GSEducationalVersion 0 1 5 72 45 40 50 55 5 1,5 35 2,5 20 2,5 28,5 2,5 15 6 50 68 2 15 120 10 23 10 2 2 Prateleira Prateleira BANCADA QUARTZO BRANCO PIA EMBUTIR 0 10 25 50 cm 35 3 20 34 15 42 231 93 Prateleira Espelho Forro de Gesso Prateleira 1 0m05 0 25 35 3 20 34 15 42 231 93 Prateleira Porta Maxim Ar Espelho Forro de Gesso 00m 0 2 1 0m05 25 120 23 10 2 2 Prateleira Prateleira BANCADA QUARTZO BRANCO PIA EMBUTIR 25 50 cm 35 3 20 34 15 42 231 93 Prateleira Espelho Forro de Gesso Prateleira 00m 0 2 35 3 20 34 15 42 231 93 Prateleira Porta Maxim Ar Espelho Forro de Gesso 0m05 0 5 PLANTA BAIXA LAVABO VISTA 01 com portaVISTA 01 sem porta CORTE 01 01

ÍNTIMA

ÁREA

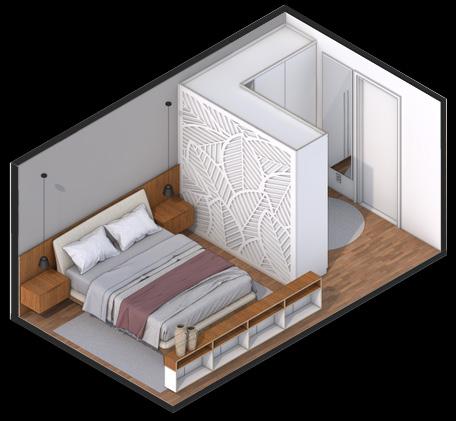

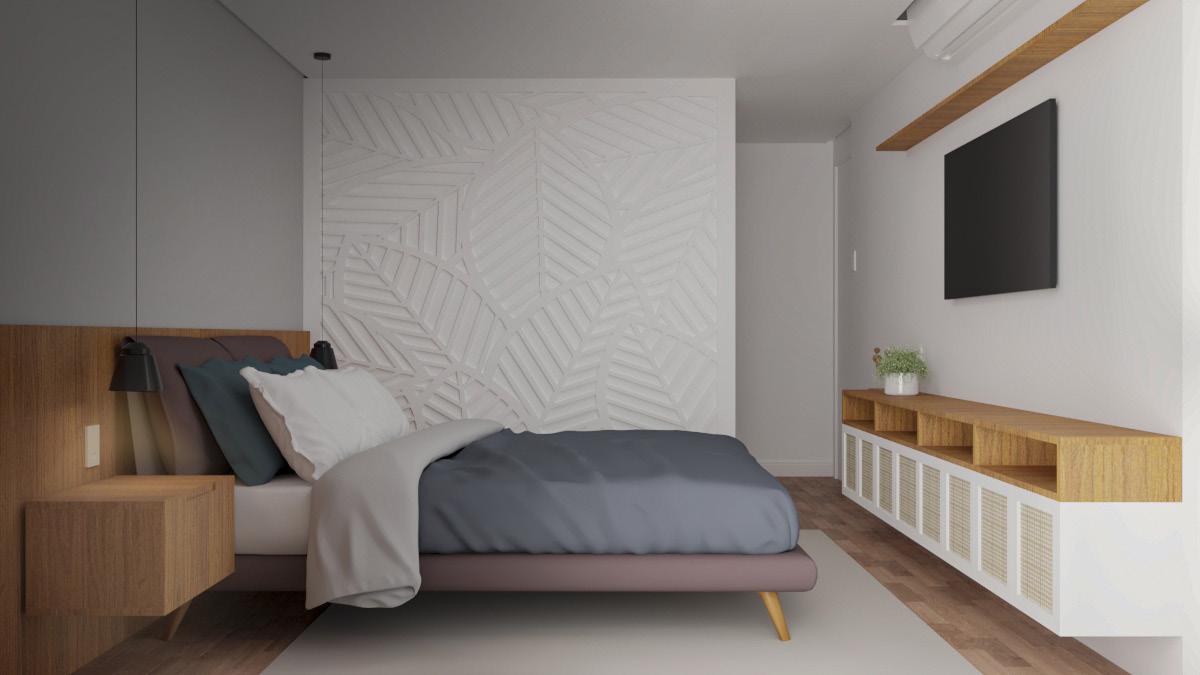

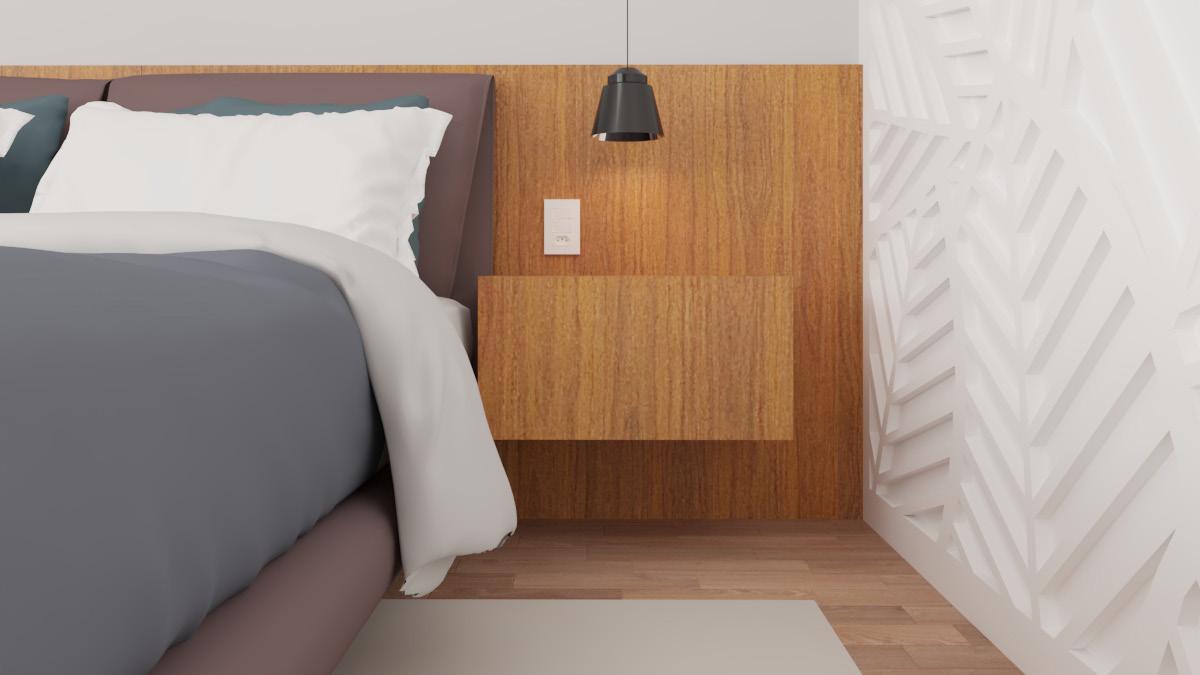

PLANTA BAIXA SUÍTE

GSEducationalVersion 5 01 0 3 02 0 4 05 0 05 1 5 m 315 4 1 37 147 87 32 7 225 83 7 60 256 319 2 60 144 17 280 228 PROJEÇÃO PROJEÇÃO PRATELEIRA GSEducationalVersion 248 100 131 2 14 8 69 97 2 49 2 5 8 219 5 64 Forro de Gesso Gaveta Gaveta Painel MDF Duratex Camuru Raiz Rodapé Prateleira Cabideiro Prateleira Porta Porta Rodapé FORRO DE GESSO COM SANCA INVERTIDA PERFIL LED EMBUTIDO COM CORTINEIRO Cortineiro APOIO PARA CAMA CORPO GAVETA MDF DURATEX UMARU RAIZ PENDENTE YORK DA COR PRETA CORPO E DIVISÓRIAS INTERNAS ARMÁRIO EM MDF MELAMINA BRANCA ENCONTRO DAS FACETAS DOS PAINÉIS EM RECORTE CORPO DIVISÓRIAS INTERNAS ARMÁRIO EM MDF MELAMINA BRANCA RODAPÉ DE POLIETIRENO SANTA LUZIA BRANCO 10cm 00m 0 2

VISTA 01

231 19 2 33 2 13 2 105 2 55 24 2 26 2 178 Gaveta Prateleira Armário Rodapé APOIO CAMA CORPO E GAVETA DE MDF DURATEX CUMARU RAIZ Forro de Gesso PAINEL POSTERIOR À CAMA MDF DURATEX C M RU RAIZ PAINEL PERSONALIZADO CORTADO A LAISER EM MDF MELAMINA BRANCA RODAPÉ DE POLIE TIRENO SANTA LUZIA BRANCO 10cm CORPO E PORTAS DE MDF MELAMINA BRANCA COM TELA PALHA PRATELEIRA EM MDF DURATEX CUM RU RAIZ Prateleira 1 0m05 0 25 GSEducationalVersion 231 8 35 2 129 2 49 2 5 248 19 52 104 2 54 232 120 Prateleira Rodapé Prateleira Cabideiro Prateleira Prateleira Prateleira Prateleira Porta Porta Porta Porta Porta Porta Porta Porta Porta Porta Porta Porta Porta Porta Televisão Prateleira Painel Forro de Gesso Cortineiro CORPO PORTAS DE MDF MELAMINA BRANCA COM TELA PALHA ESTRUTURA SUPERIOR DE MDF DURATEX C M RU RAIZ ENCONTRO DAS FACETAS DOS PAINÉIS EM RECORTE PAINEL EM MDF MELAMINA BRANCA PRATELEIRA EM MDF DURATEX C M RU RAIZ ARMÁRIO COM CORPO DIVISÓRIAS INTERNAS EM MDF MELAMINA BRANCA 1 0m05 0 25 231 8 219 5 Rodapé Porta Porta Forro de Gesso ARMÁRIO COM CORPO DIVISÓRIAS INTERNAS EM MDF MELAMINA BRANCA RODAPÉ DE POLIESTIRENO SANTA LUZIA BRANCO 10cm 1 0m05 25 231 8 219 5 Rodapé Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira PrateleirPrateleira a Cabideiro Prateleira Forro de Gesso 00m 0 2 231 19 52 105 2 55 6 8 219 5 8 2 29 2 43 2 43 2 43 2 49 2 5 Rodapé Prateleira Prateleira Prateleira Prateleira PrateleiraPrateleira Cabideiro Prateleira PortaPortaPrateleira Rodapé Forro de Gesso ARMÁRIO COM CORPO DIVISÓRIAS INTERNAS EM MDF MELAMINA BRANCA ARMÁRIO COM CORPO DIVISÓRIAS INTERNAS EM MDF MELAMINA BRANCA PAINEL EM MDF MELAMINA BRANCA APARADOR CORPO E PORTAS EM MDF MELAMINA BRANCA TELA DE PALHA APARADOR ESTRUTURA EM MDF DURATEX UMARU RAIZ 00m 0 2 231 19 52 105 2 55 6 8 219 5 8 2 29 2 43 2 43 2 43 2 49 2 Forro5 de Gesso Cabideiro Cabideiro Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira RodapéRodapé Prateleira Prateleira Prateleira Prateleira Prateleira Gaveta Gaveta Gaveta Gaveta Gaveta Gaveta 1 0m05 25 VISTA 02VISTA 03 VISTA 04 com porta VISTA 04 sem porta VISTA 05 com porta VISTA 05 sem porta

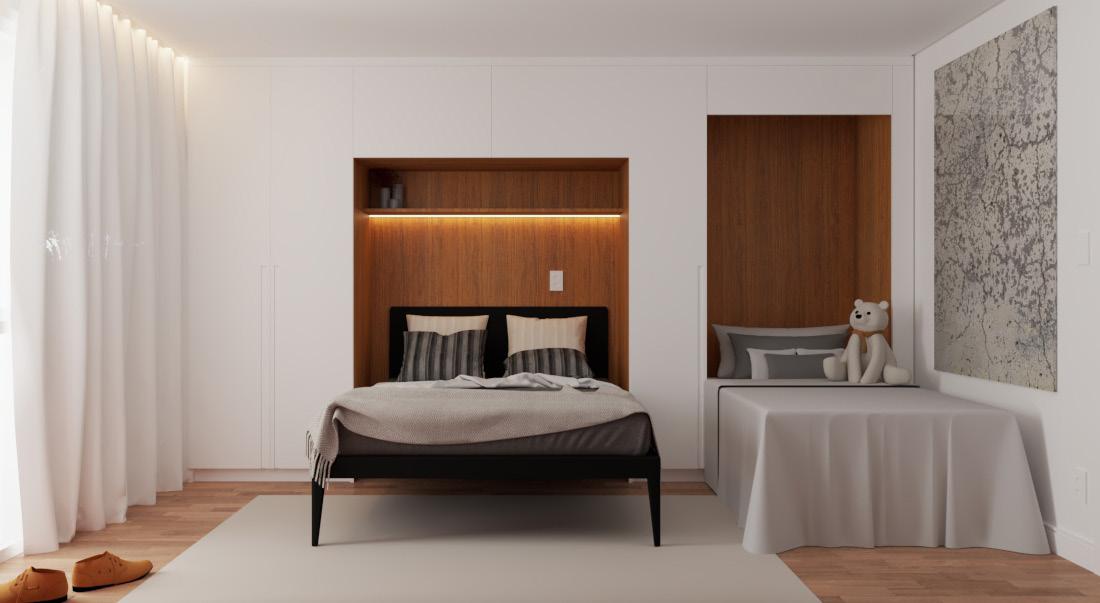

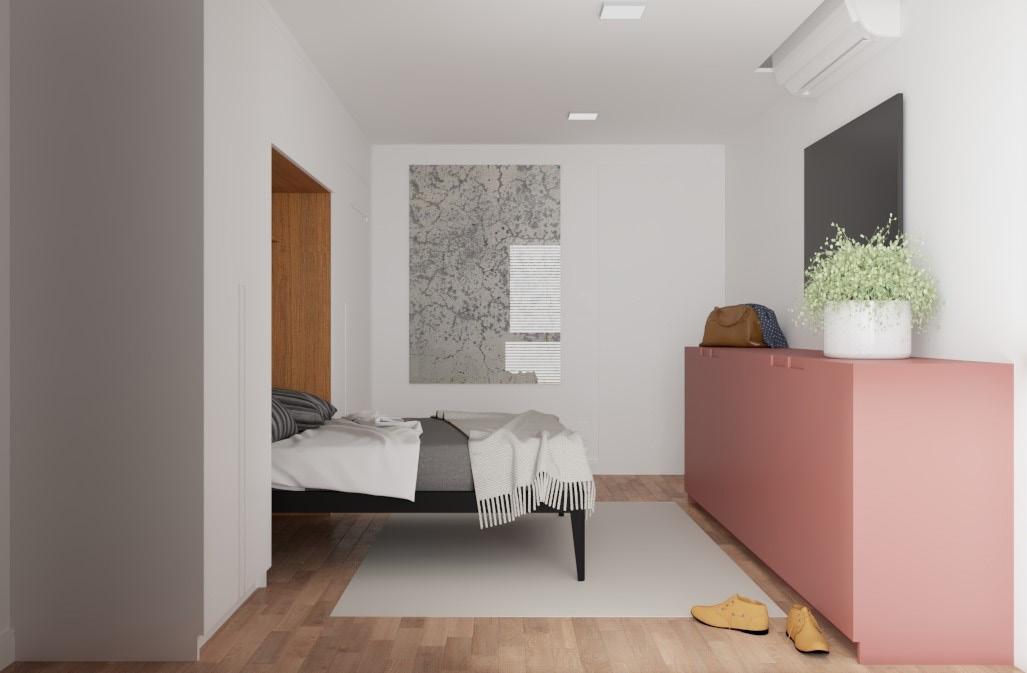

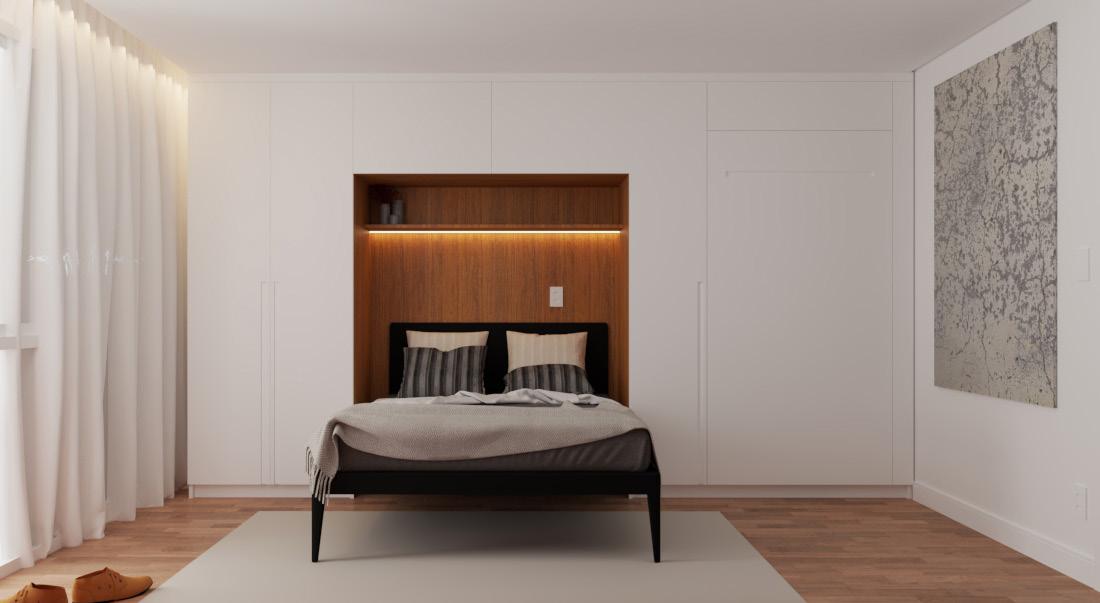

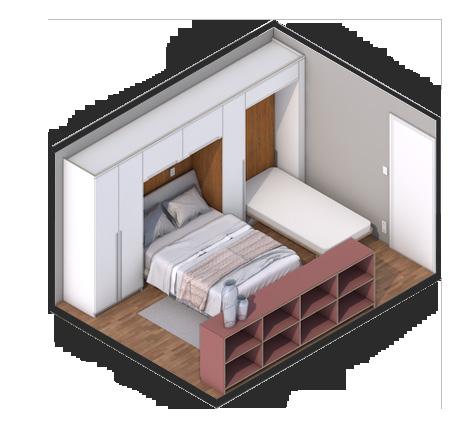

GSEducationalVersion 20 90 150 42 100 11 01 0 2 0105 5 m 60 199 49 315 7 7 284 114 PROJEÇÃO ARMÁRIO AÉREO PROJEÇÃO PRATELEIRA PROJEÇÃO CAMA CAMA EMBUTIDA MARCENARIA PROJEÇÃO AC Rodapé 0 10 PLANTA BAIXA DORMITÓRIO

231 17 8 142 27 50 5 8 192 26 5 110 Prateleira Prateleira Prateleira GavetaPrateleira Prateleira Prateleira Prateleira Gaveta Gaveta Gaveta Gaveta Gaveta Prateleira Prateleira Prateleira Cama Embutida Cabideiro Cabideiro Rodapé Rodapé Cortineiro Perfil LED 00m 0 2 GSEducationalVersion 231 92 140 248 Porta Porta Porta Porta Rodapé Televisão Forro de Gesso Painel de Madeira MDF Melamínico Branco ARMÁRIO COM CORPO DIVISÕES HORIZONTAIS VERTICIAS EM MDF MELAMINA BRANCA Cortineiro SANCA DE GESSO INVERTIDA COM PERFIL DE LED EMBUTIDO CORTINEIRO ENCONTRO DAS FACETAS DOS PAINÉIS EM RECORTE 1 0m05 0 25 GSEducationalVersion 231 92 140 248 Televisão PainelCortineiro de MDF Melamínico Branco Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Rodapé 00m 0 2 231 17 8 142 27 50 5 8 192 26 5 110 PortaPorta Rodapé Porta Rodapé Porta Maxim Ar Porta Maxim Ar Fixo PortaFixo Prateleira Perfil LED Painel MDF Duratex Camuru Raiz Cortineiro ARMÁRIO COM CORPO E DIVISÕES HORIZONTAIS DE MDF MELAMINA BRANCA SANCA DE GESSO INVERTIDA COM ILUMINAÇÃO DE PERFIL LED E CORTINEIRO ARMÁRIO AÉREO COM CORPO E DIVISÕES HORIZONTAIS DE MDF MELAMINA BRANCA PAINEL PRATELEIRA DE MDF DURATEX CAMURU RAIZ COM PERFIL DE LED EMBUTIDO ARMÁRIO COM CORPO DIVISÕES HORIZONTAIS DE MDF MELAMINA BRANCA CAMA DE SOLTEIRO EMBUTIDA NO ARMÁRIO RODAPÉ DE POLIETIRENO SANTA LUZIA BRANCO 10cm 1 0m05 0 25GSEducationalVersion 20 90 150 42 100 11 01 0 2 5 5 m 60 199 49 7 315 7 7 284 114 PROJEÇÃO ARMÁRIO AÉREO PROJEÇÃO PRATELEIRA PROJEÇÃO CAMA CAMA EMBUTIDA MARCENARIA PROJEÇÃO AC 8 69 100 2 46 2 5 Gaveta Gaveta Gaveta Prateleira Prateleira Rodapé 0 10 25 50 cm VISTA 01 com portaVISTA 01 sem porta VISTA 02 com porta VISTA 02 sem porta

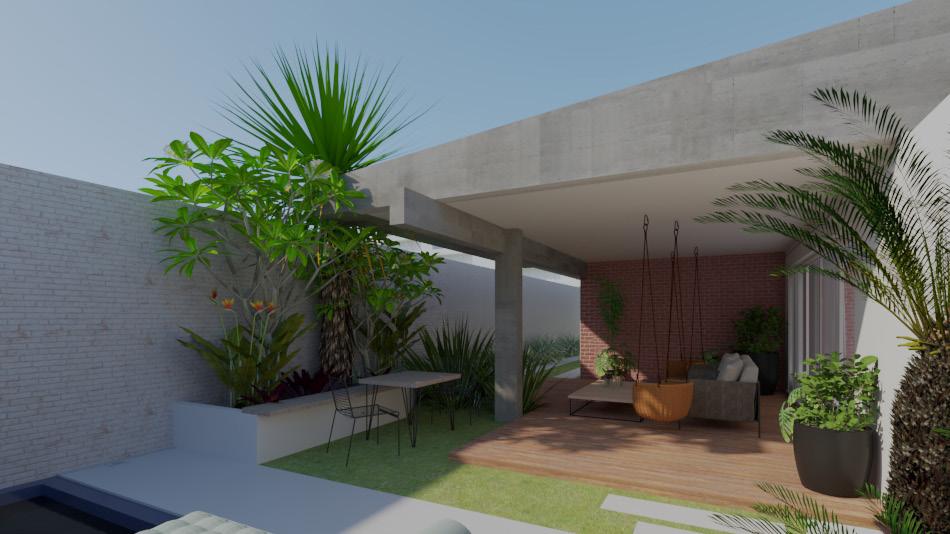

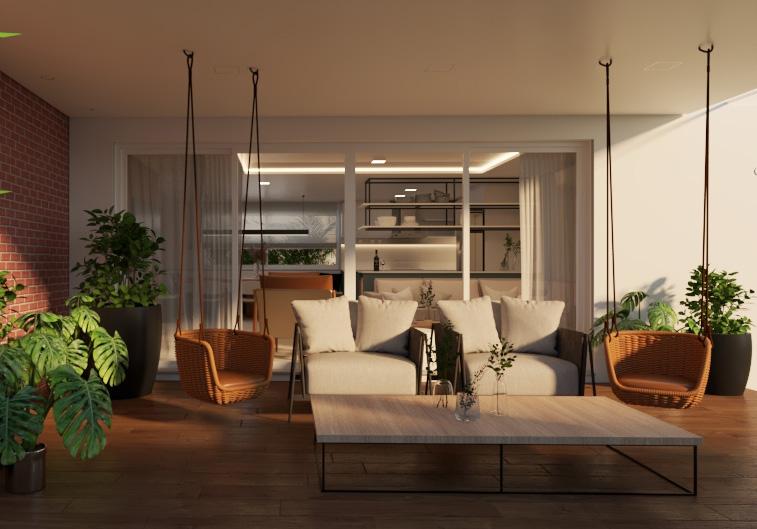

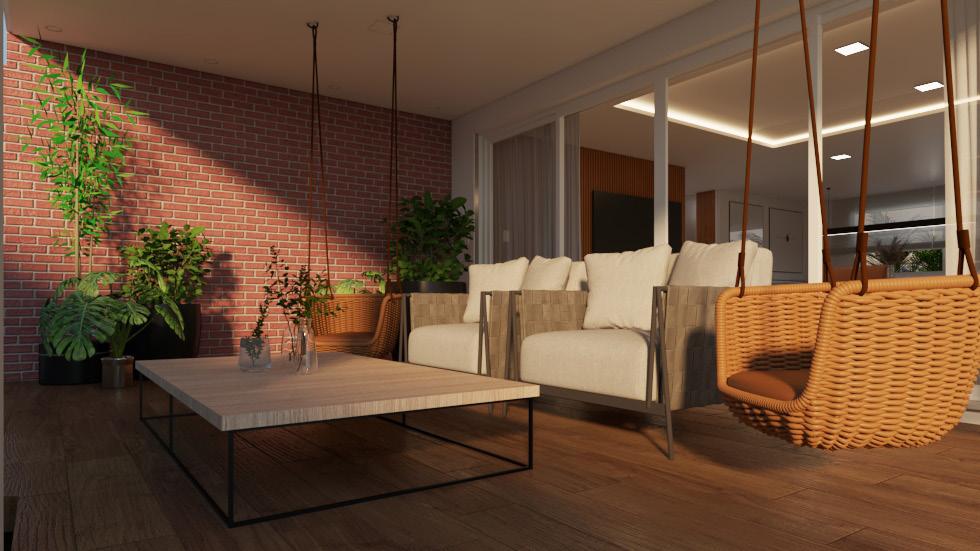

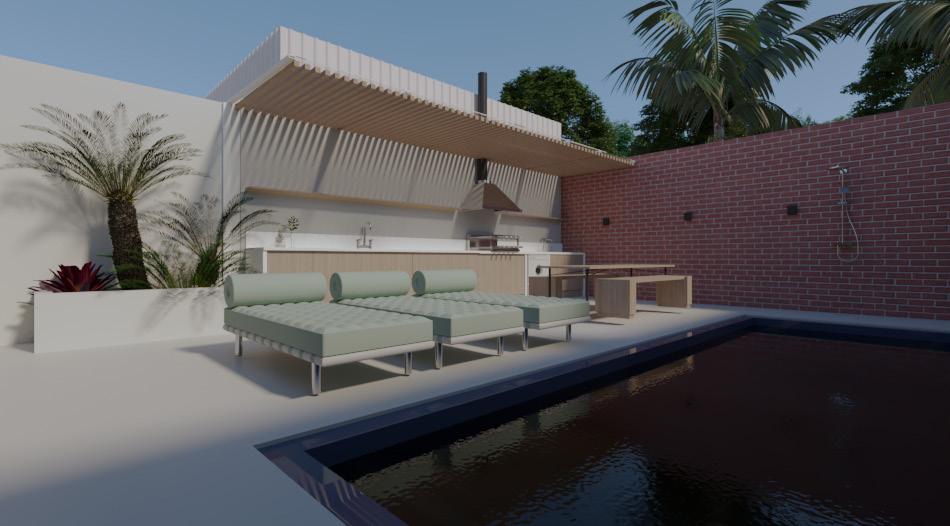

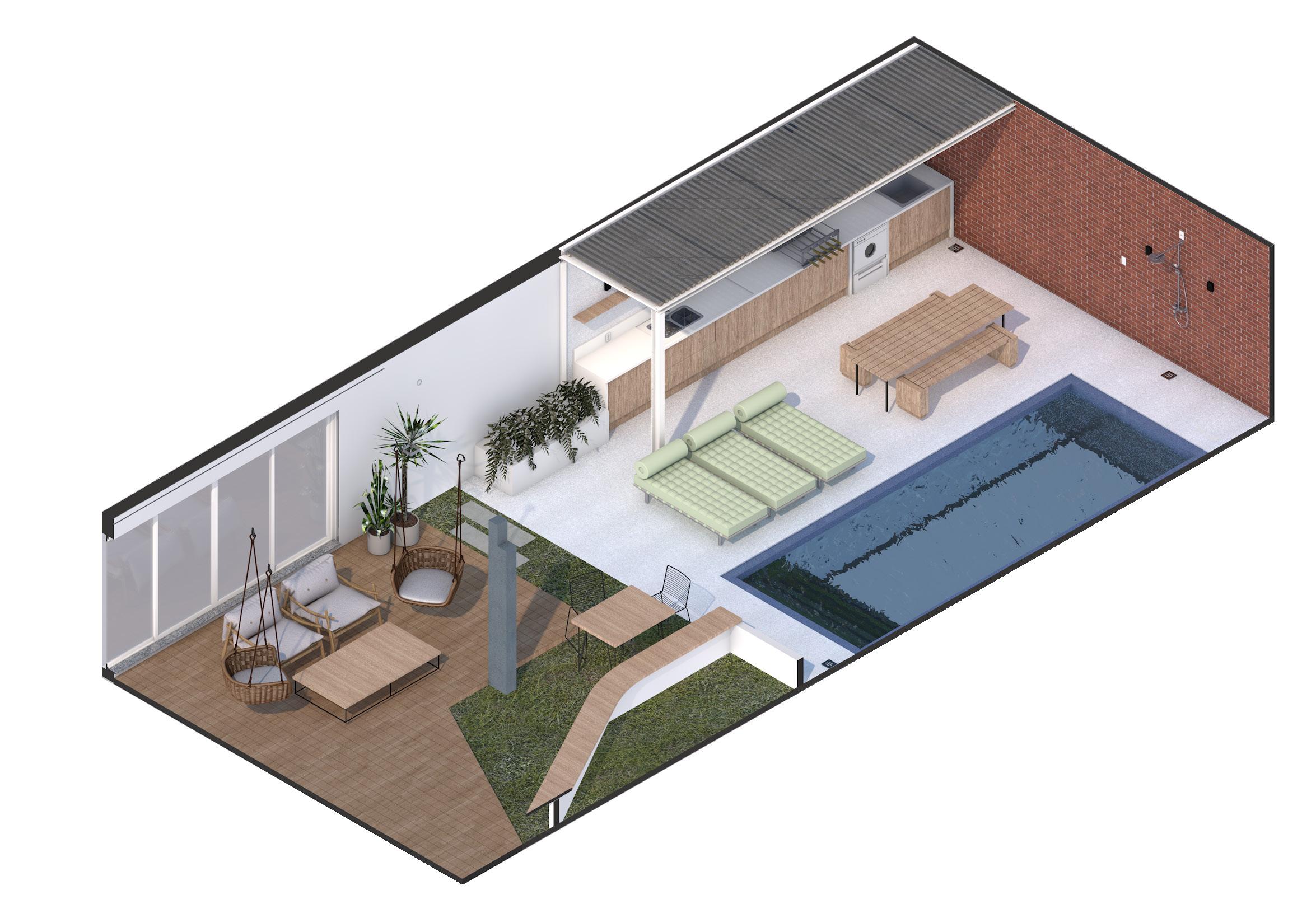

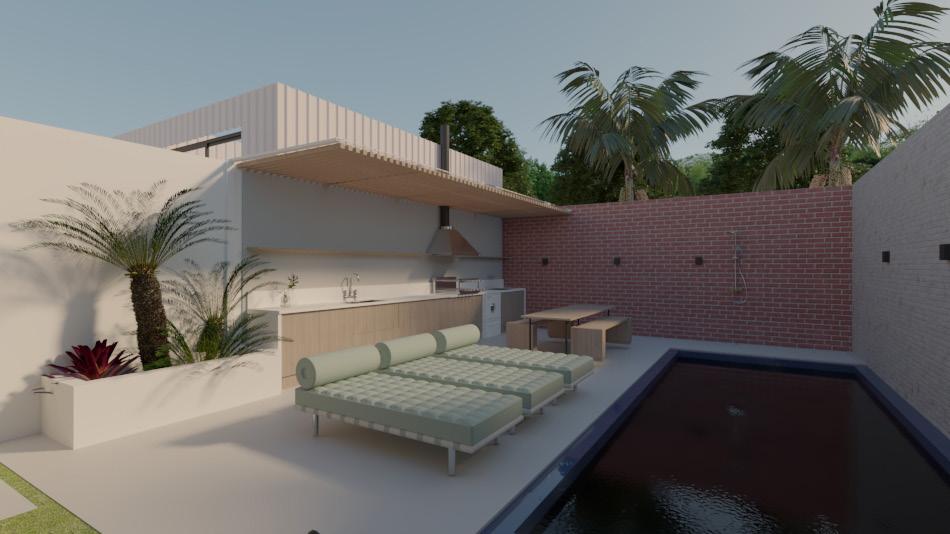

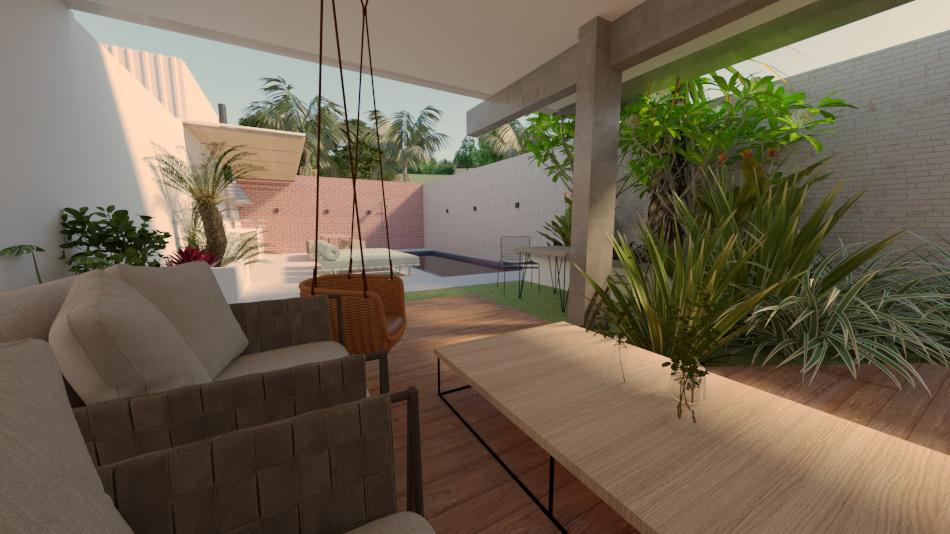

EXTERNA

ÁREA

GSEducationalVersion 640 01 camada de ar isolamento 24 19 62 112 11 73 81 66 100 80 29 60 29 PROJEÇÃO PRATELEIRA PROJEÇÃO PRATELEIRA PROJEÇÃO COIFA PROJEÇÃO COBERTURA METÁLICA camada de ar isolamento MRL MRL 001 5 m PLANTA BAIXA ÁREA EXTERNA 01

90 70 98 2 15 75 70 2 97 90 169 Perfil LED Prateleira Prateleira Gaveta Rodapé Gaveta Porta PortaPortaPortaPortaPortaPorta Gaveta Porta Maxim Ar Gaveta Coifa Máquina de Lavar Roupa Cobertura Metálica Branca FLOREIRA EXTERNA DESÁGUA DO TUBO DE QUEDA ÁGUA DA COBERTURA METÁLICA ESPELHO TAMPO E LATERAIS DE GRANITO BRANCO PRIME CORPO PRATELEIRAS E DIVISÓRIAS INTERNAS EM MDFCARVALHO IBIZA ARAUCO CORPO PRATELEIRAS DIVISÓRIAS INTERNAS EM MDFCARVALHO IBIZA ARAUCO CHURRASQUEIRA E COIFA DE ALUMÍNIO INOX PRATELEIRA EM MDFCARVALHO IBIZA ARAUCO COM PERFIL LED EMBUTIDO ARANDELA DUO EXTERNA PRETA DE ALUMÍNIO DOIS FACHOS ABERTURA PORTAS GAVETAS POR SISTEMA FECHO TOQUE Porta Maxim Ar Gaveta Gaveta Gaveta 00m 0 2 15 75 70 2 0 10 25 50 cm GSEducationalVersion 90 70 98 2 15 75 70 2 97 90 169 Gaveta para Escada Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Prateleira Rodapé Gaveta para Espetos Temperos Lixeira Embutida Perfil LED Prateleira CoifaPrateleira Máquina de Lavar Roupa Cobertura Metálica Branca 0m05 0 25 40 10 117 10 3 95 3 AVANÇO PARA PINGADEIRA CHAPAS DE PLACAS CIMENTÍCIA COLADAS PORTA 2 FOLHAS DE CORRER VENEZIANADAS METÁLICAS BOTIJÃO DE GÁS GSEducationalVersion 90 70 98 2 15 75 70 2 97 90 169 Perfil LED Prateleira Prateleira Gaveta Rodapé Gaveta Porta PortaPortaPortaPortaPortaPorta Gaveta Porta Maxim Ar Gaveta Coifa Máquina de Lavar Roupa Cobertura Metálica Branca FLOREIRA EXTERNA DESÁGUA DO TUBO DE QUEDA ÁGUA DA COBERTURA METÁLICA ESPELHO TAMPO E LATERAIS DE GRANITO BRANCO PRIME CORPO PRATELEIRAS DIVISÓRIAS INTERNAS EM MDFCARVALHO IBIZA ARAUCO CORPO PRATELEIRAS E DIVISÓRIAS INTERNAS EM MDFCARVALHO IBIZA ARAUCO CHURRASQUEIRA COIFA DE ALUMÍNIO INOX PRATELEIRA EM MDFCARVALHO IBIZA ARAUCO COM PERFIL LED EMBUTIDO ARANDELA DUO EXTERNA PRETA DE ALUMÍNIO DOIS FACHOS ABERTURA PORTAS GAVETAS POR SISTEMA FECHO TOQUE Porta Maxim Ar Gaveta Gaveta Gaveta 1 0m05 0 25 15 75 70 2 0 10 25 50 cm VISTA 01 sem porta VISTA 01 com porta CORTE 01 PLANTA BAIXA GÁS DETALHE GÁS
