ANÁLISIS DE TRABE PRINCIPAL DE SÓTANO TPS - 92

q = (Q)(A) / L

Q=687.00 kg/m2

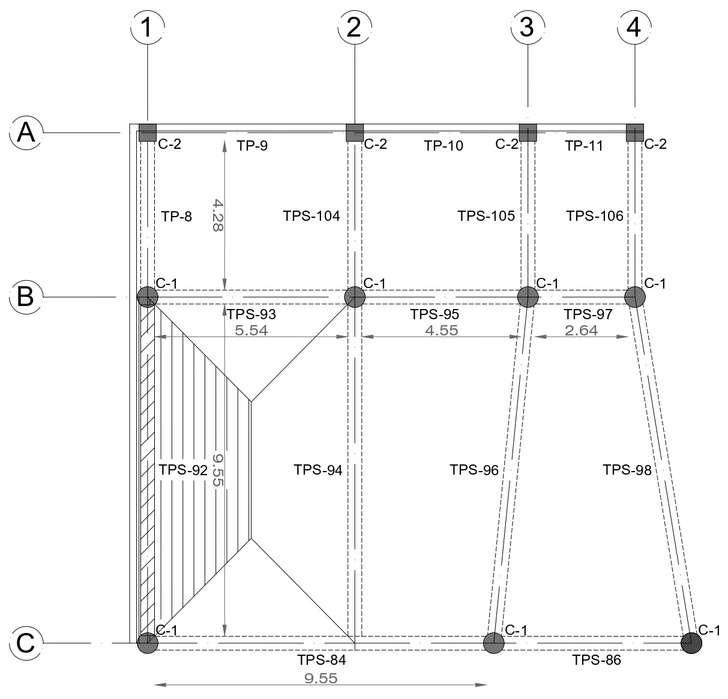

A (trapecio)= (base mayor+base menor/2 x altura)

A1= 9.55 + 3.95 / 2 x 3.24 = 21.87 m2

Área total = 21.87 m2 q = (687.00 kg/m2)(21.87m2) / 9.55m q = 15024.69 kg/m / 9.55m q = 1573.26 kg/m

3.PESO PROPIO DE LA TRABE

Peralte 0.80m, base 0.40m, 2400kg/m3 entre claro = 9.55m por factor de carga 1.3 (RCDF)

(0.80m)(0.40m)(2400kg/m3) / 9.55m q final = 1573.26kg/m2 + 104.53kg/m q final = 1677.79kg/m con este valor se calculan las reacciones de la trabe.

768kg/m / 9.55m = 80.41 x 1.3 = 104.53 kg/m (lo obtenido agregarselo al factor q).

1.PREDIMENSIONAMIENTO DE TRABES peralte = d = L/12 = 9.55/12 = 0.79 = 0.80m base = b = d/2 = 0.40m recubrimiento = r = 3cm

Áreas tributarias - Carga hacia la trabe q = carga uniforme distribuida

Carga muerta de losa de entrepiso

Losa de concreto reforzado = 240kg/m2

Pintura epóxica ó porcelanato (como extra)

Carga muerta = 240kg/m2 (factor de carga 1.3) = 312kg/m2

Carga viva (RCDF) = 250kg/m2 (factor de carga 1.5) = 375kg/m2

Total =687.00 kg/m2

2.OBTENER SOBRECARGA

UNIFORMEMENTE DISTRIBUIDA
