ANÁLISIS DE TRABE PRINCIPAL DE SÓTANO TPS - 32

q = (Q)(A) / L

Q=687.00 kg/m2

Advertisement

A= (triángulo) bxh / 2

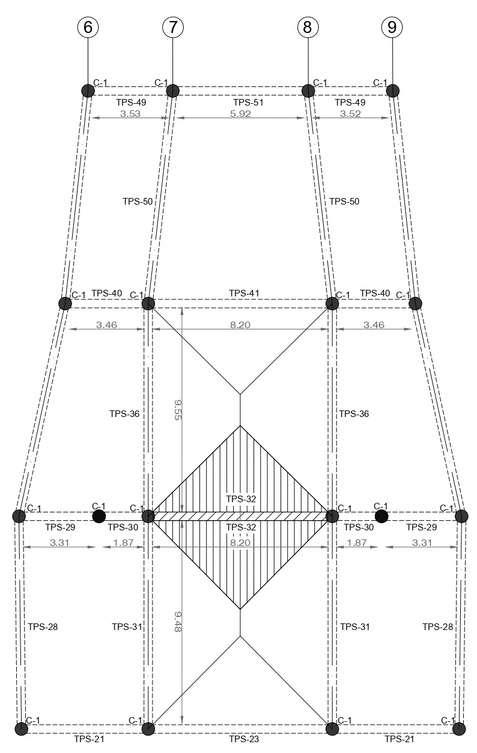

A1= 8.20 x 4.27 / 2 = 17.50 m2

A= (triángulo) bxh / 2

A2= 8.20 x 4.37 / 2 = 17.91 m2

Área total = 35.41 m2 q = (687.00 kg/m2)(35.41m2) / 8.20m q = 24326.67 kg/m / 8.20m q = 2966.66 kg/m

3.PESO PROPIO DE LA TRABE

Peralte 0.70m, base 0.35m, 2400kg/m3 entre claro = 8.20m por factor de carga 1.3 (RCDF)

(0.70m)(0.35m)(2400kg/m3) / 8.20m

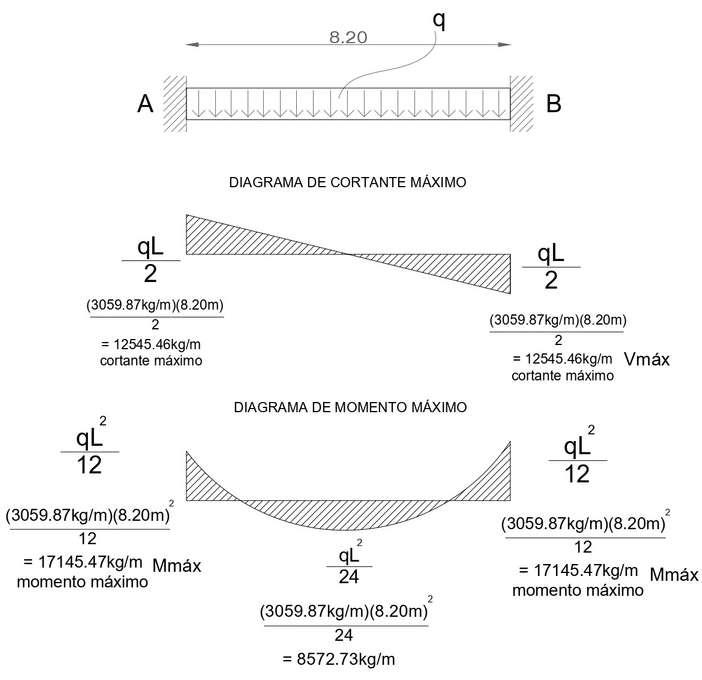

588kg/m / 8.20m = 71.70 x 1.3 = 93.21 kg/m (lo obtenido agregarselo al factor q). q final = 2966.66kg/m2 + 93.21kg/m q final = 3059.87kg/m con este valor se calculan las reacciones de la trabe.

1.PREDIMENSIONAMIENTO DE TRABES

peralte = d = L/12 = 8.20/12 = 0.68 = 0.70m base = b = d/2 = 0.35m recubrimiento = r = 3cm

Áreas tributarias - Carga hacia la trabe q = carga uniforme distribuida

Carga muerta de losa de entrepiso

Losa de concreto reforzado = 240kg/m2

Pintura epóxica ó porcelanato (como extra)

Carga muerta = 240kg/m2 (factor de carga 1.3) = 312kg/m2

Carga viva (RCDF) = 250kg/m2 (factor de carga 1.5) = 375kg/m2

Total =687.00 kg/m2
