ARQUITECTURA BIOCLIMATICA
VIVIENDA-CERRO DE PASCO
RICARDO MENESES
DANIEL PUMA
INTRODUCCION
En el presente trabajo se realizara una vivienda bioclimática ubicada en el Departamento de Pasco, en la ciudad de Cerro de Pasco, donde el clima suele ser muy frio en la mayoría de meses. Para la ejecución de este proyecto se va a tener en cuenta las herramientas que se utilizo dentro del curso, esto nos dará los recursos necesarios para las estrategias que se utilizaran para la vivienda y el confort que debe tener. Dentro de este documento se dará a conocer las herramientas y como se tomara en cuenta en el proyecto propuesto. Al culminar se dará una conclusión del proyecto como recomendaciones.

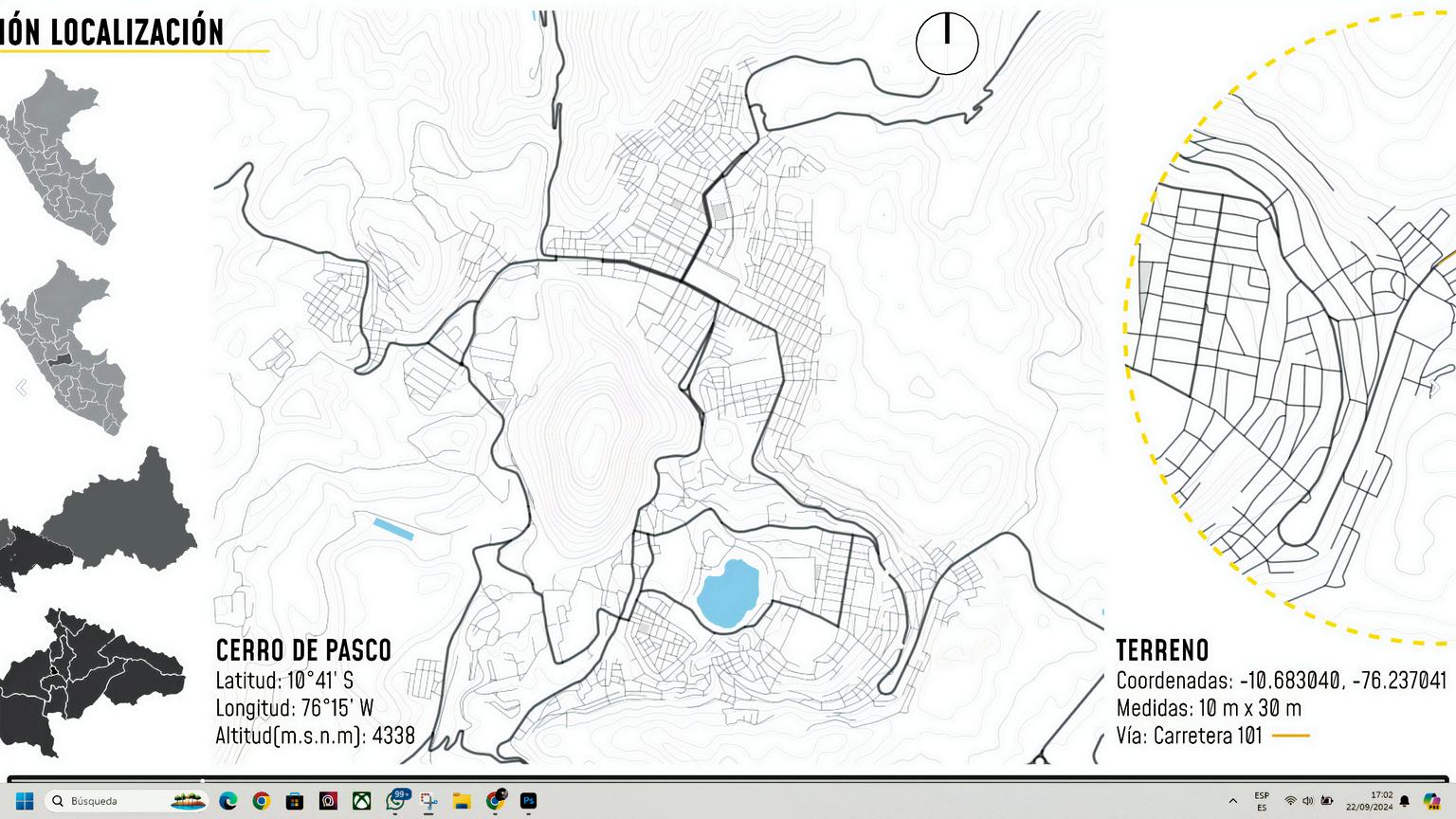

UBICACION

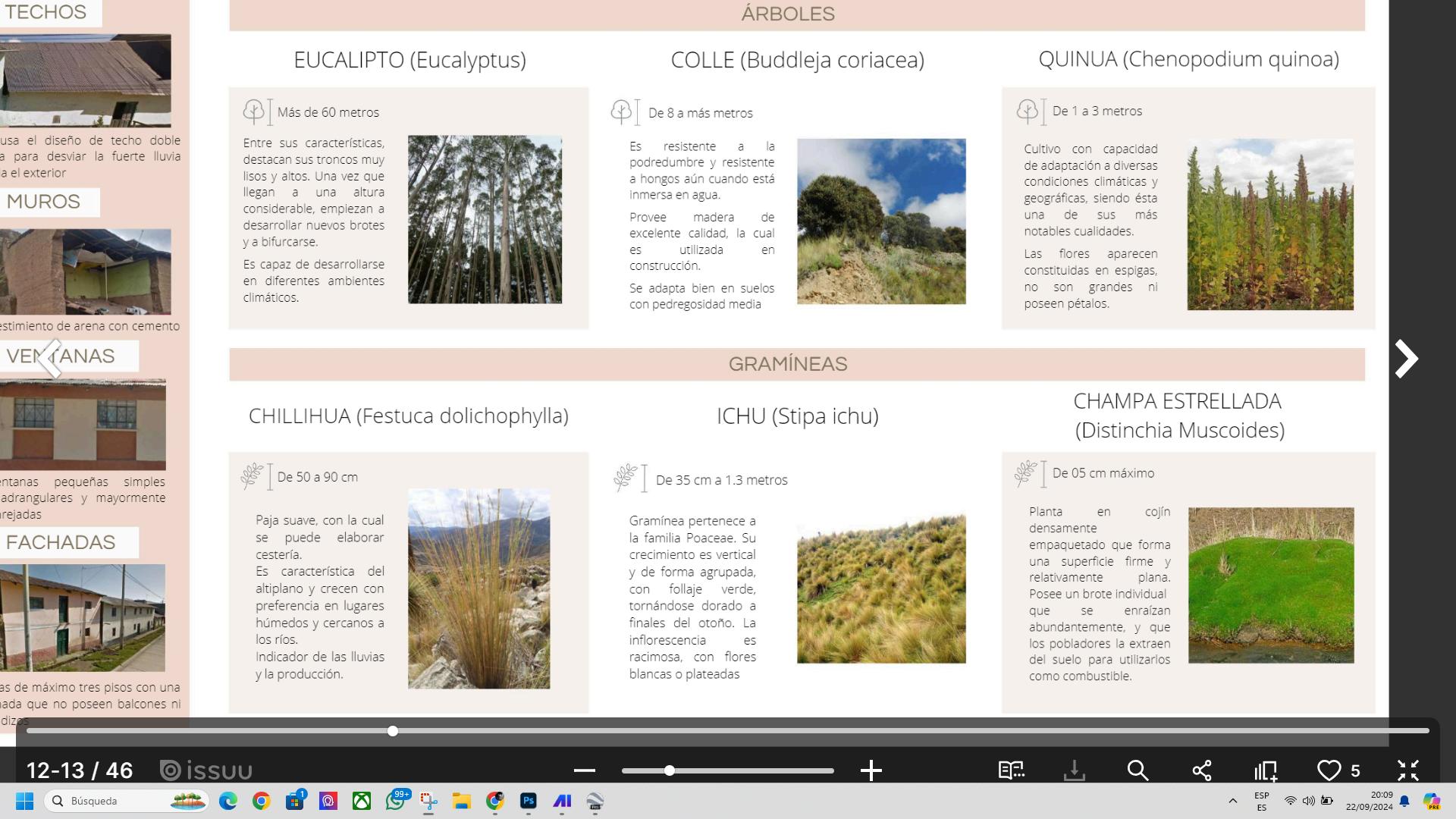

CHILLIHUA
(Festuca dolichophylla)
De50a90cm
Pa a suave con la cual se puede e aborarcester a Escaracteríst cadel altip anocrecen conpreferenc asen ugareshúmedos ycercanosalosrios Indicadorde as lluviasylaproducción
ICHU ( Stipa ichu)
De35cma1 5metros
Gramínea pertenece a a fami a poaceae
Su crec m ento es vert cal y de forma agrupada con fo laje verde , tornándose dorado a f nales del otoño La inf orescenc a es rac mosa con flores b ancasop ateadas
ESTRELLADA ( Stipa ichu)
De05cmmáximo
Planta en cajín densamente empaquetado que forma una superf c e f rmeyrelativamenteplana
Posee un brote nd vidua que se enraízan abundantemente y que os pobladores a extraen del suelo para ut lizarloscomocombustible

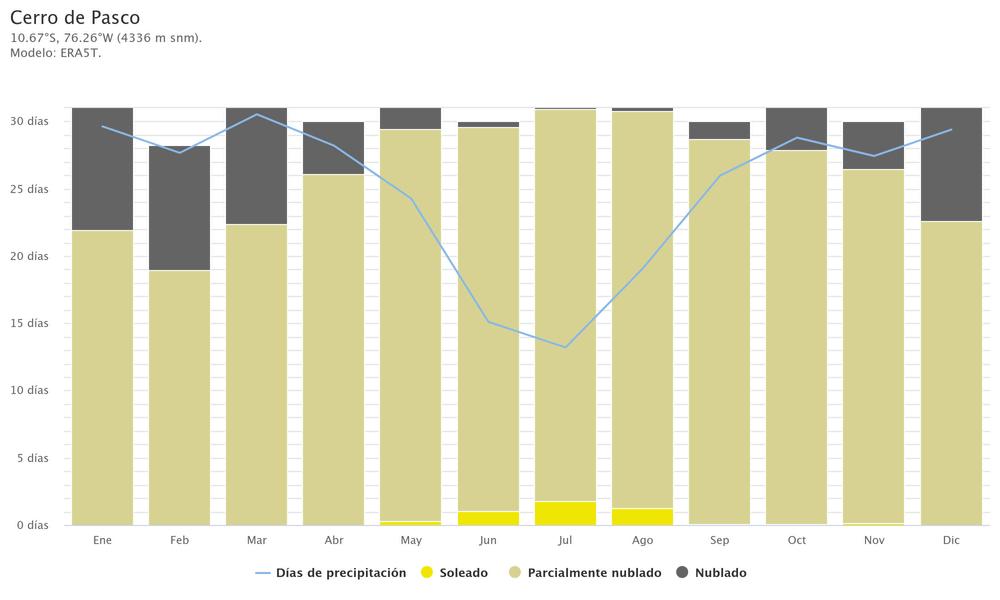

El gráfico muestra el número mensual de los días de sol en parte nublados nublados y precipitaciones. Los días con menos de 20% de cubierta de nubes se consideran como días soleados, con 20-80% de cubierta de nubes como parcialmente nublados y másdel80%comonublados
Latitud:10º41'S
Longitud:76º15'W
Alt tud(m s n m):4338
CHAMPA

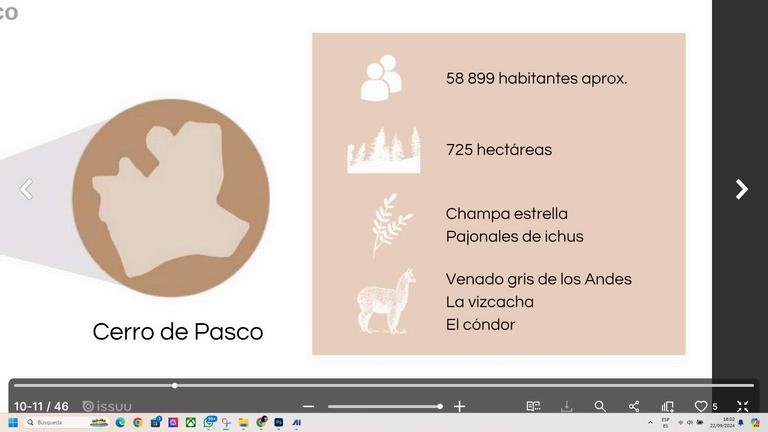

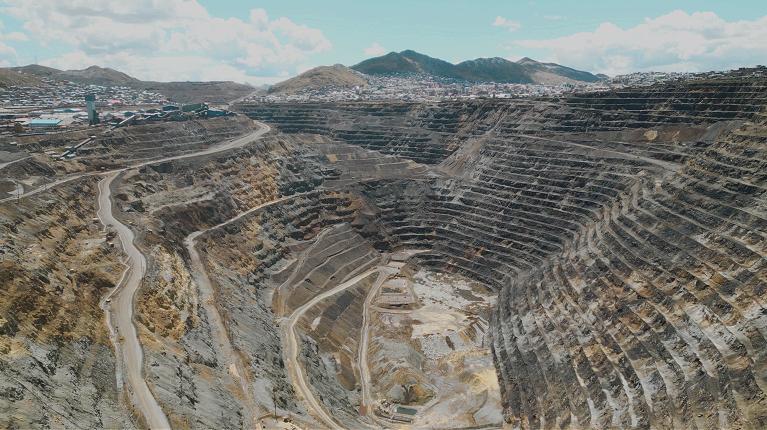

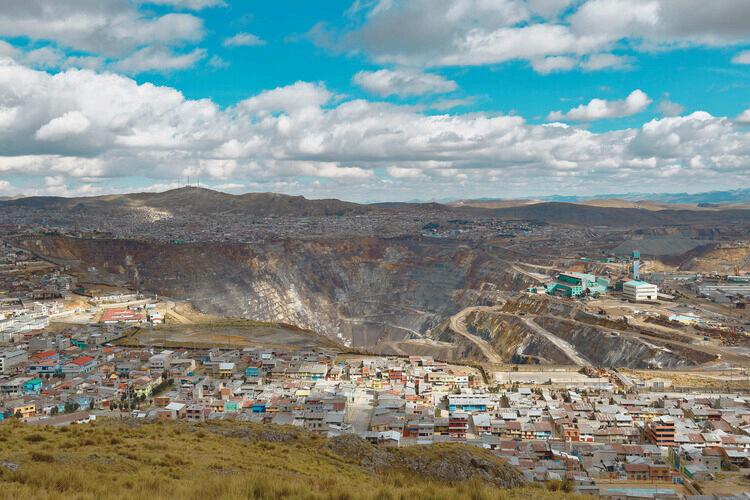

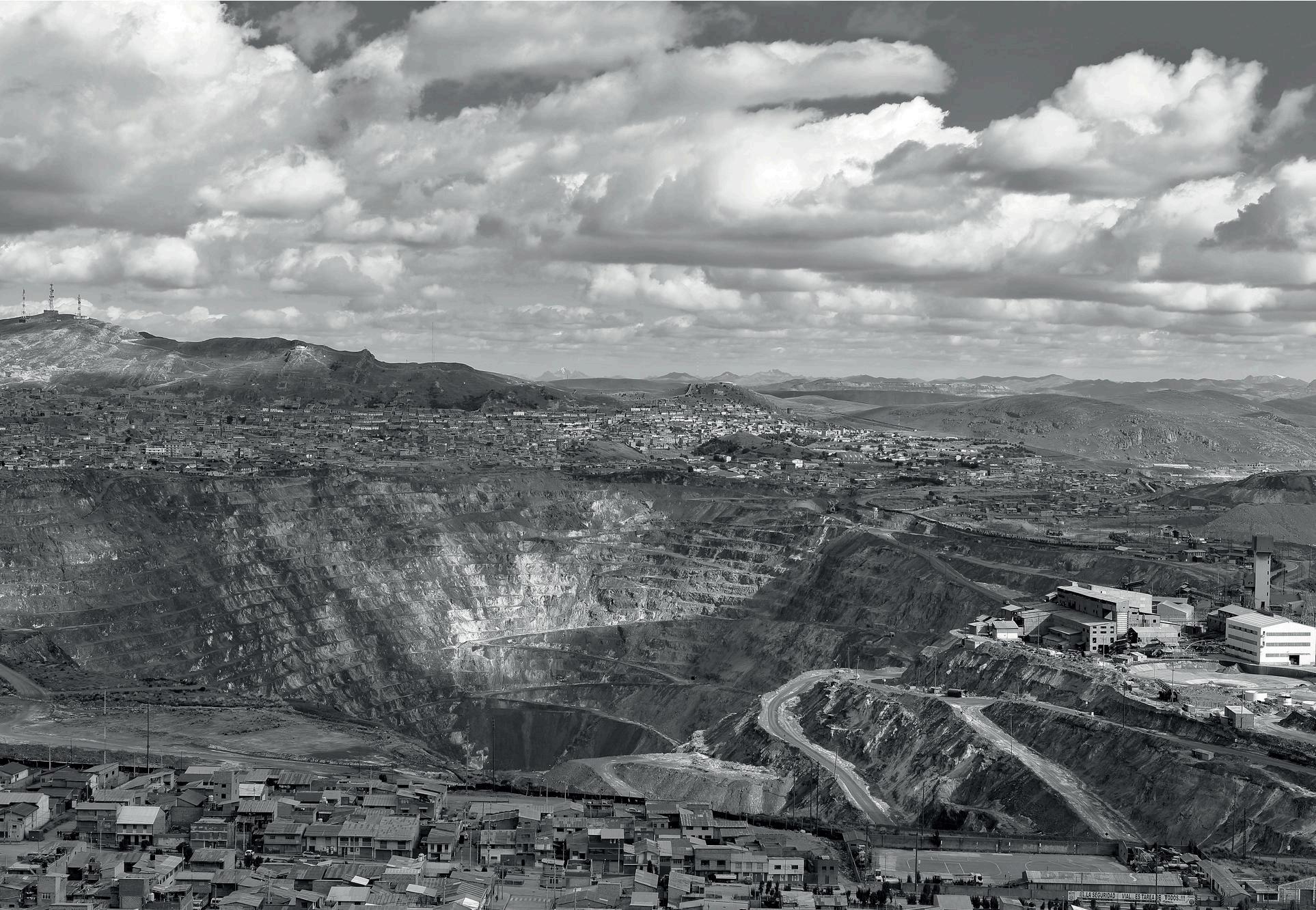

CERRO DE PASCO, PERU

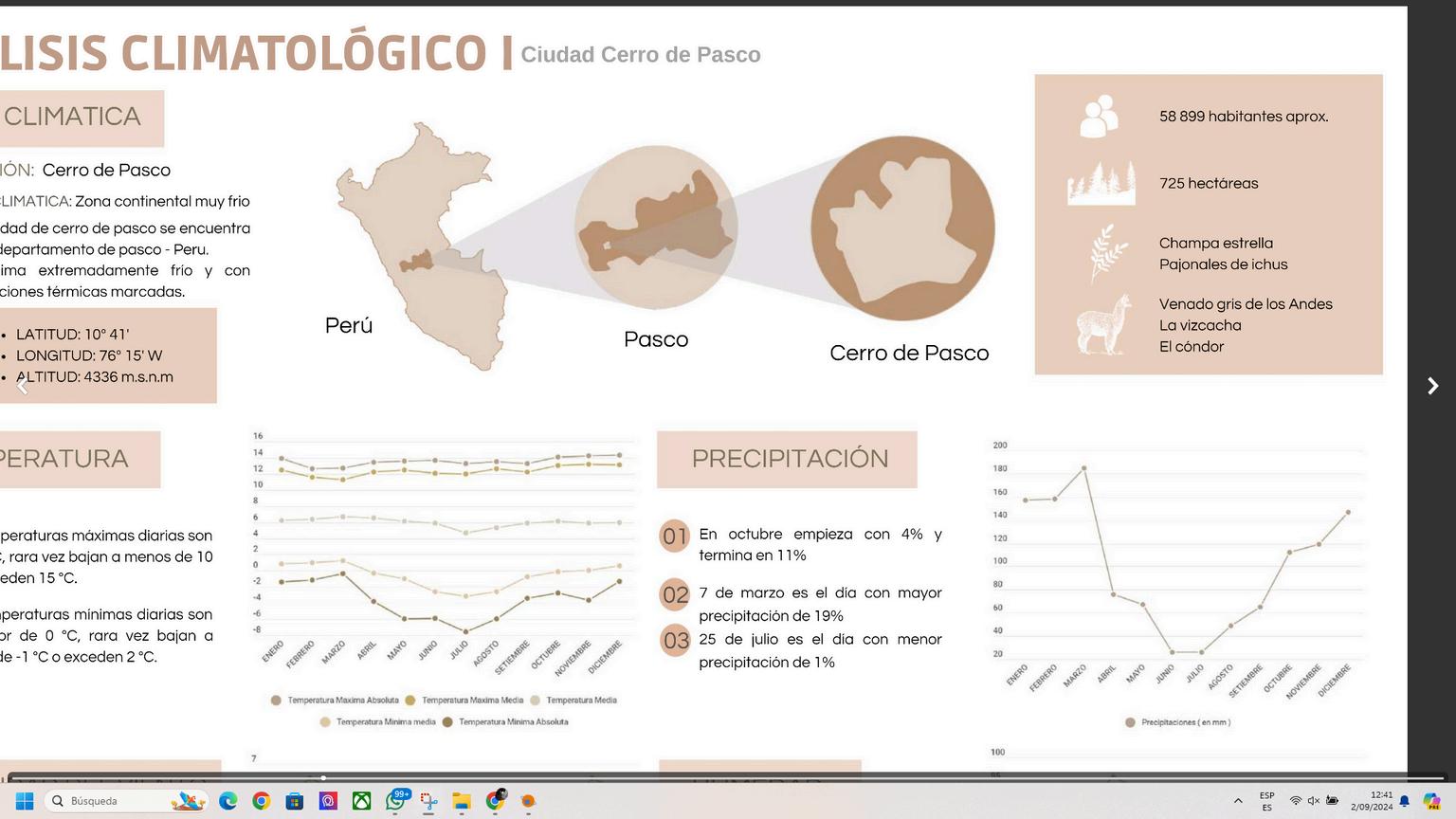

Cerro de Pasco, ubicado en la región central de los Andes peruanos, presenta un clima característico que es resultado de la interacción de varios factores geográficos, entre ellos la latitud, altitudycontinentalidad.
¿COMO INFLUYE LA LATITUD, ALTITUD Y CONTINENTALIDAD EN EL CLIMA?
Latitud (10º41' S)
Se encuentra en el hemisferio sur. Si bien no se encuentra en una latitud extremadamente alta, su ubicación en la cordillera de los Andes hace que experimente temperaturas mas bajas de lo que corresponderíaasulatitud.
Altitud (4338m.s.n.m.)
Este es el factor que mas influye en el clima de Cerro de Pasco. Al estar ubicada a mas de 4300 m s n m , la ciudad se encuentra en la zona de la puna o altiplano. Esto significa que la atmosfera es mas delgada, lo que dificulta la retención del calor solar. Como resultado, las temperaturas son bajas durante todo el año, con nochesfríasyheladasfrecuentes.
Continentalidad
La lejanía de Cerro de Pasco respecto al océano Pacífico y la Amazonía, grandes masas de agua que actúan como reguladores térmicos, provoca una mayor amplitud térmica, es decir, grandes diferencias entre las temperaturas máximas y mínimas a lo largo deldíaydelaño.
La continentalidad limita el aporte de humedad desde el océano, lo que se traduce en un clima más seco y con menores precipitaciones.
TIPO DE CLIMA
El Cerro de Pasco se caracteriza por un clima frío y seco, típico de la alta montaña. Su altitud, que supera los 4300 metros sobre el nivel del mar,influyedirectamenteenlascondicionesclimáticasdelaregión.
CARACTERISTICAS PRINCIPALES DEL CLIMA
Temperaturas bajas: Las temperaturas son considerablemente bajas durante todo el año, con heladas frecuentes de abril hasta setiembre, durante esta temporada las temperaturas nocturnas desciendenconsiderablementepordebajodelos0ºC.
Amplia amplitud térmica: La diferencia entre las temperaturas diurnas y nocturnas es muy marcada de hasta 20ºC o mas dependiendo la estación del año, esto debido a la rápida pérdida de calordurantelanoche.
Escasas precipitaciones: Las precipitaciones son escasas y se concentran principalmente en los meses de verano, en forma de lluviasligerasonevadas.
Intensa radiación solar: A pesar de las bajas temperaturas, la radiación solar es intensa debido a la altitud y la claridad del aire.
Vientos fuertes: Los vientos son frecuentes y pueden alcanzar velocidades considerables, lo que aumenta la sensación de frío.

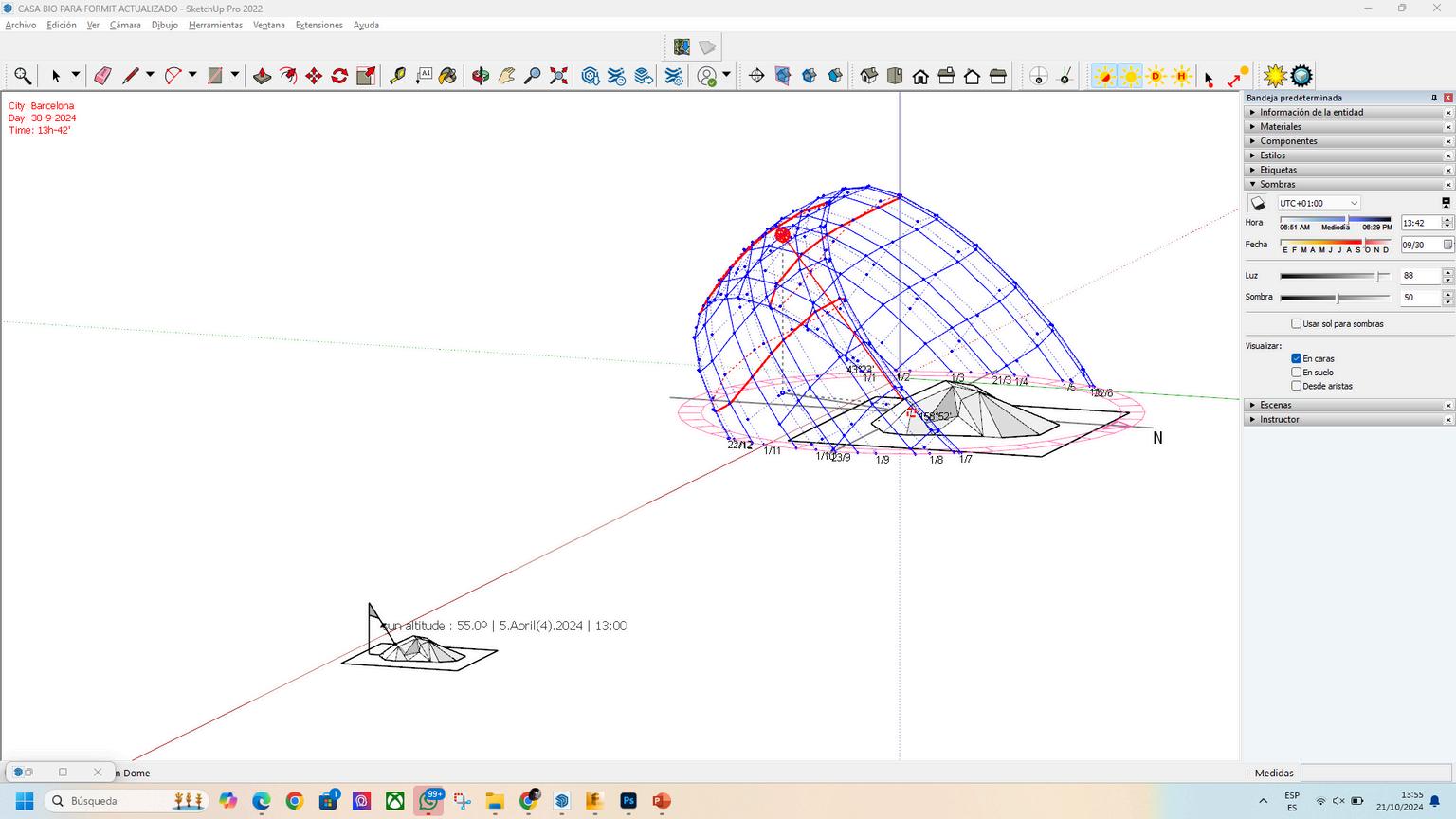

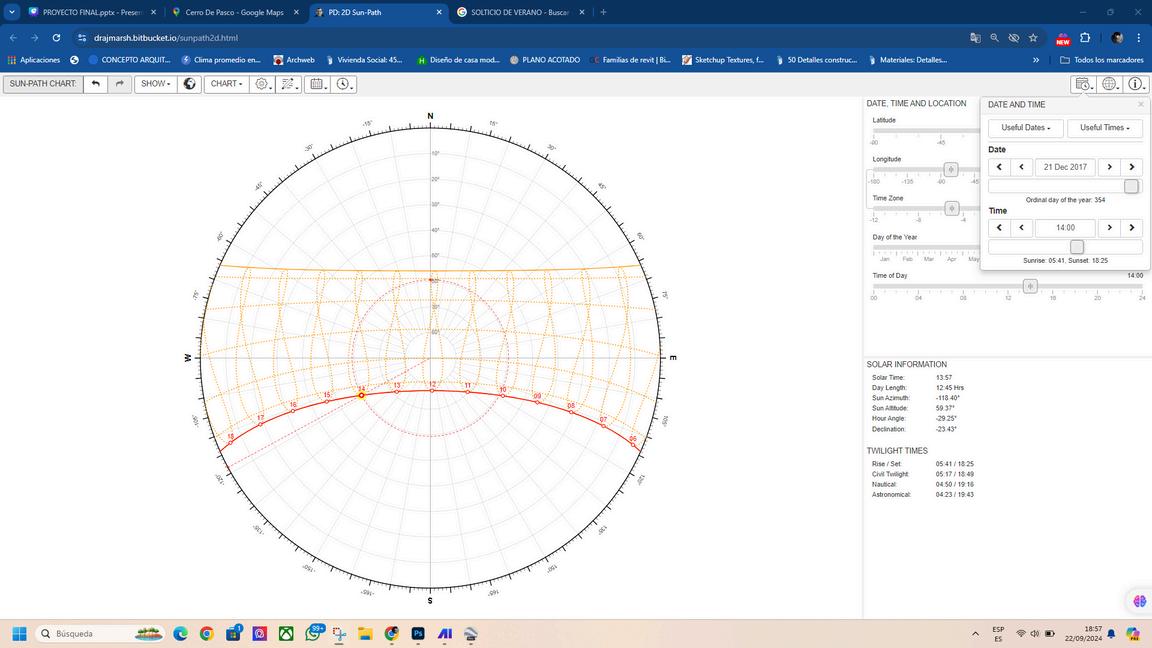

CARTA SOLAR SOLSTICIO DE VERANO

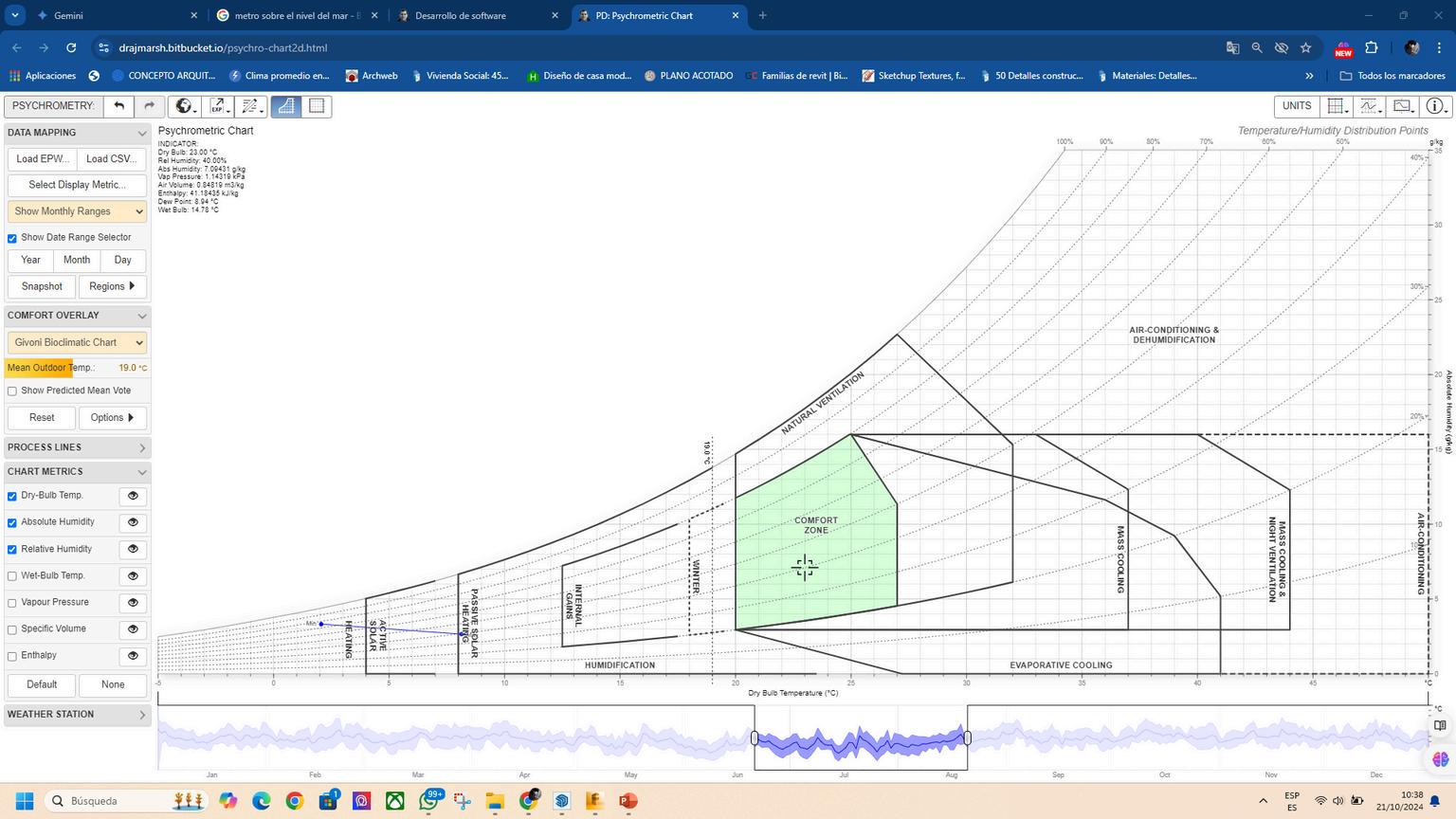

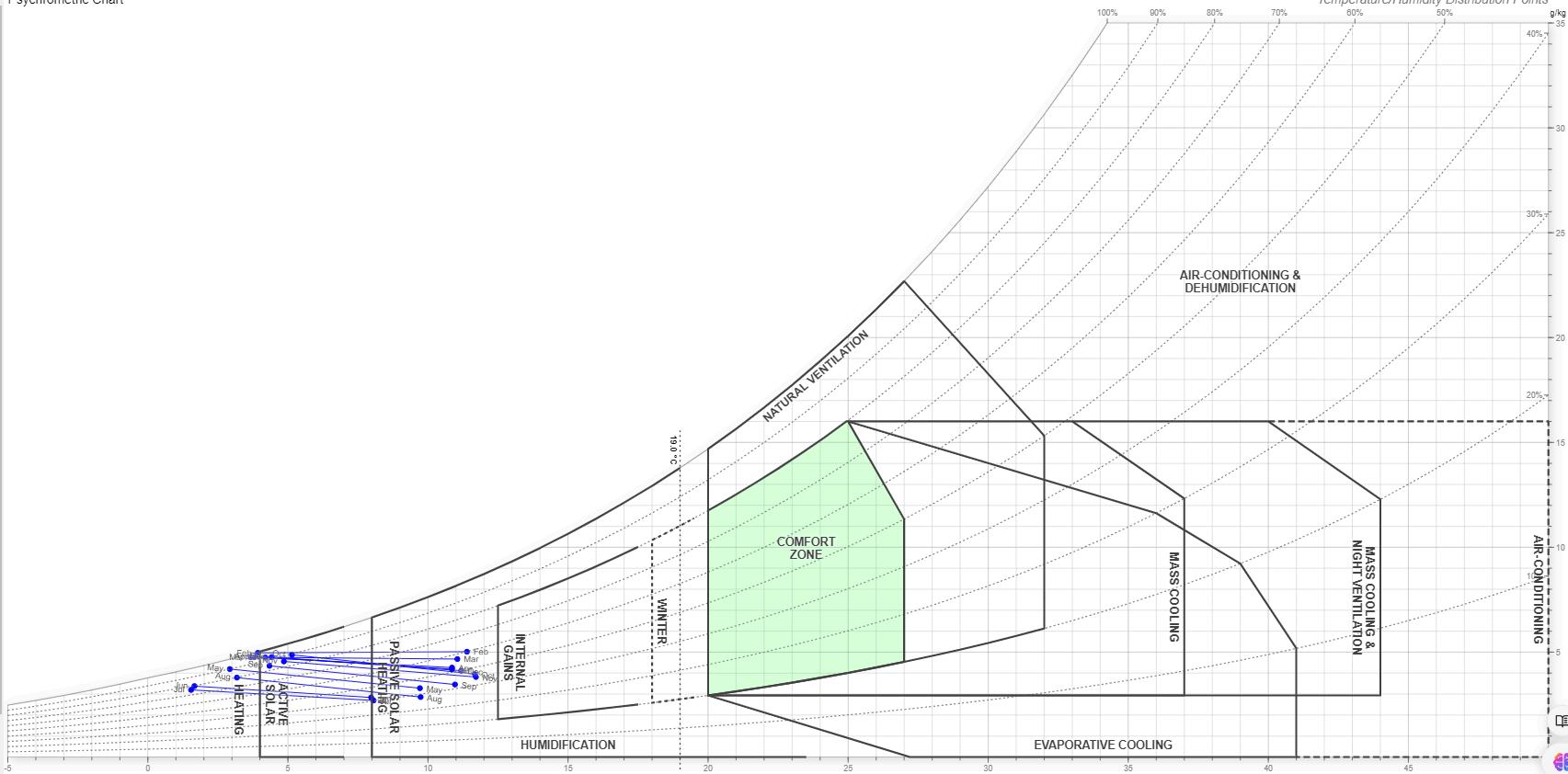

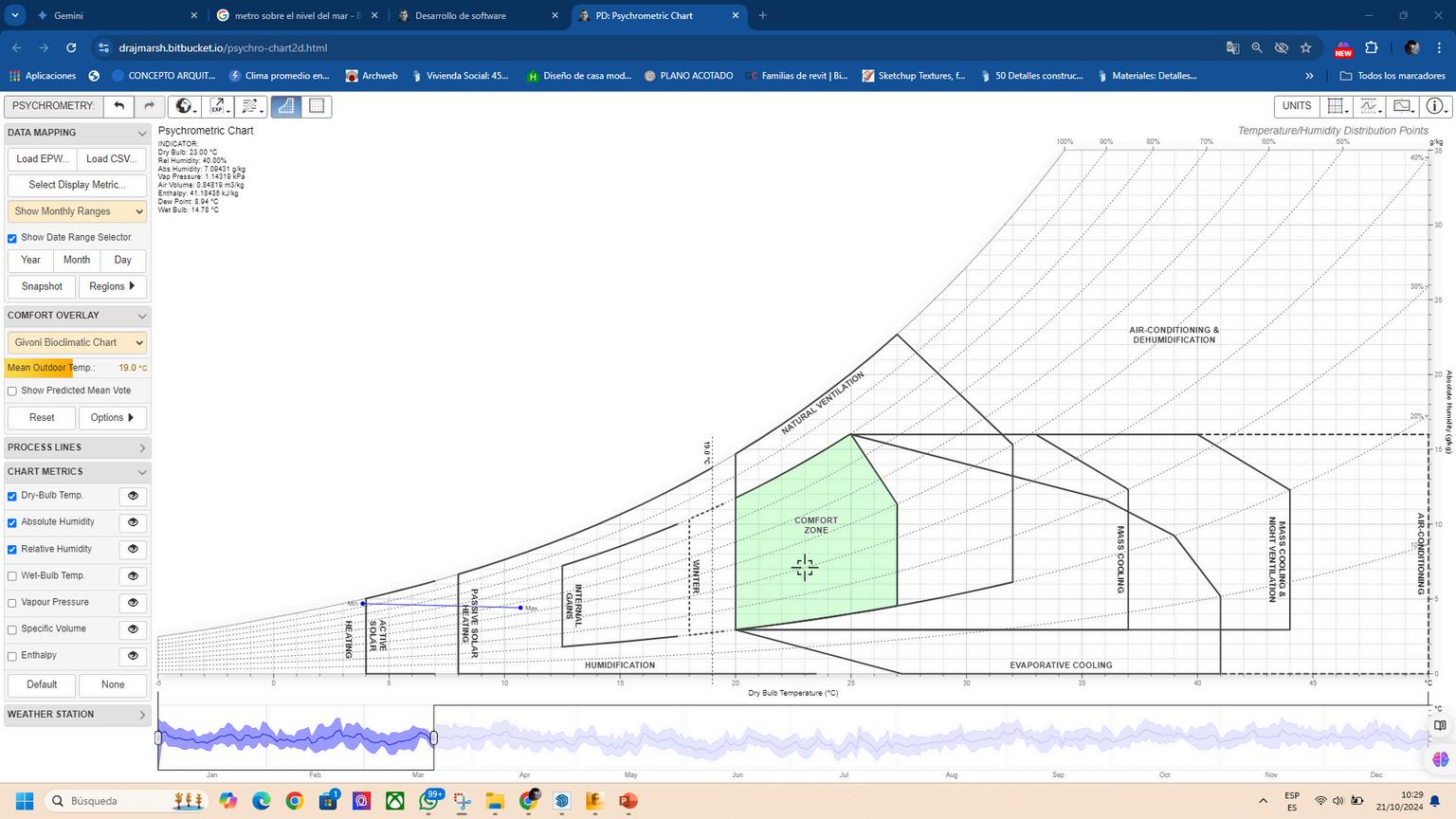

GRAFICO GIVONI
DE TEMPERATURA Y HUMEDAD
TEMPORADA DE VERANO DICIEMBRE–MARZO
ANALISIS DE TEMPERATURA Y HUMEDAD
AZIMUTH:-118.40º
ALTITUD:59º
CONCLUSIONES
TEMPERATURA: -6:00AMMINIMA4°C -1:00PMMAXIMA10 8°C
HUMEDAD: -6:00AM90% -1:00PM55%
TEMPORADA DE INVIERNO JUNIO–AGOSTO
CONCLUSIONES
TEMPERATURA:
-6:00AMMINIMA2°C
-1:00PMMAXIMA8 2°C
HUMEDAD: -6:00AM80% -1:00PM40%
MBRE ecomienda que el proyecto tenga una calefacción solar pasiva, ue se utilizara estrategias que permitan que el calor que se emita actividades se conserve dentro del proyecto Mientras que va esta calefacción solar pasiva debe permanecer añadiendo tegias de calefacción activa y convencional. Considerando que en bajamaslatemperaturayendiciembresubelatemperatura
ES
rvar que Cerro de Pasco es un lugar con una clima frio donde el ierno, teóricamente no se distingue mucho pero si la tarde de la n la grafica y lo analizado podemos concluir que para la vivienda u , se necesitara conservar el mayor calor dentro de este para unconforttérmico.
ANALISIS

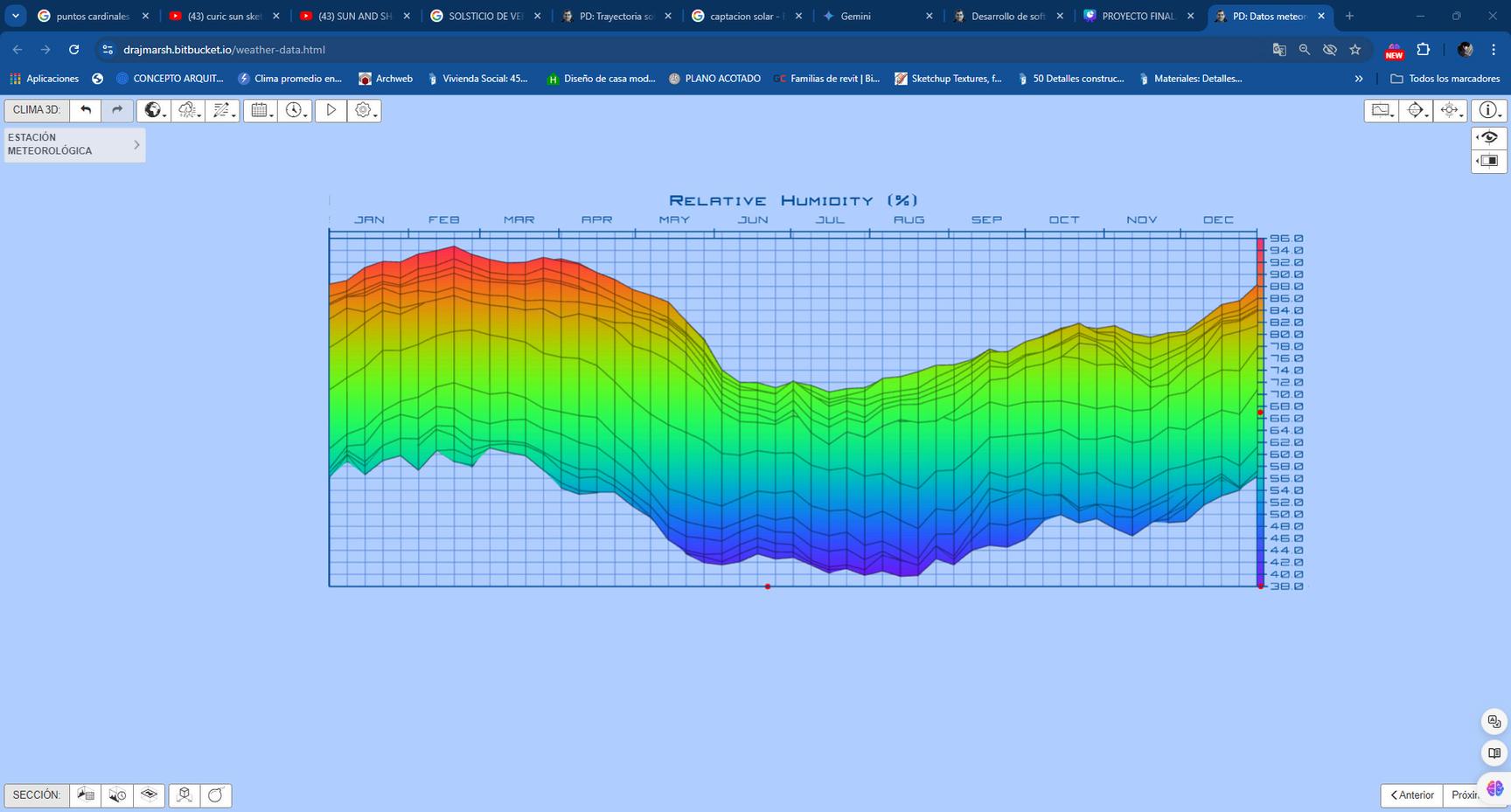

ANALISIS DE TEMPERATURA Y HUMEDAD RELATIVA
CERRO DE PASCO, PERU
TEMPERATURA:
MESDEABRIL,NOVIEMBREYDICIEMBRE
-1:00PMMAXIMODEHASTA12°C
MESDEJUNIO,JULIO
-6:00AMMINIMODEHASTA1.5°C
HUMEDAD RELATIVA:
-6:00AMMIN.40%
-1:00PMMAX.92%
TIPO DE CLIMA FRIOSECO
¿DONDE Y A QUE HORA ESTA EL PROBLEMA?
ELPRINCIPALPROBLEMADETODOELAÑOESEL
CLIMAFRIO.ESPECIFICAMENTEELMESDEJUNIOY
JULIO.ENLASHORASDE6:00AMYAQUE
DESCIENDEHASTA1.5ºC

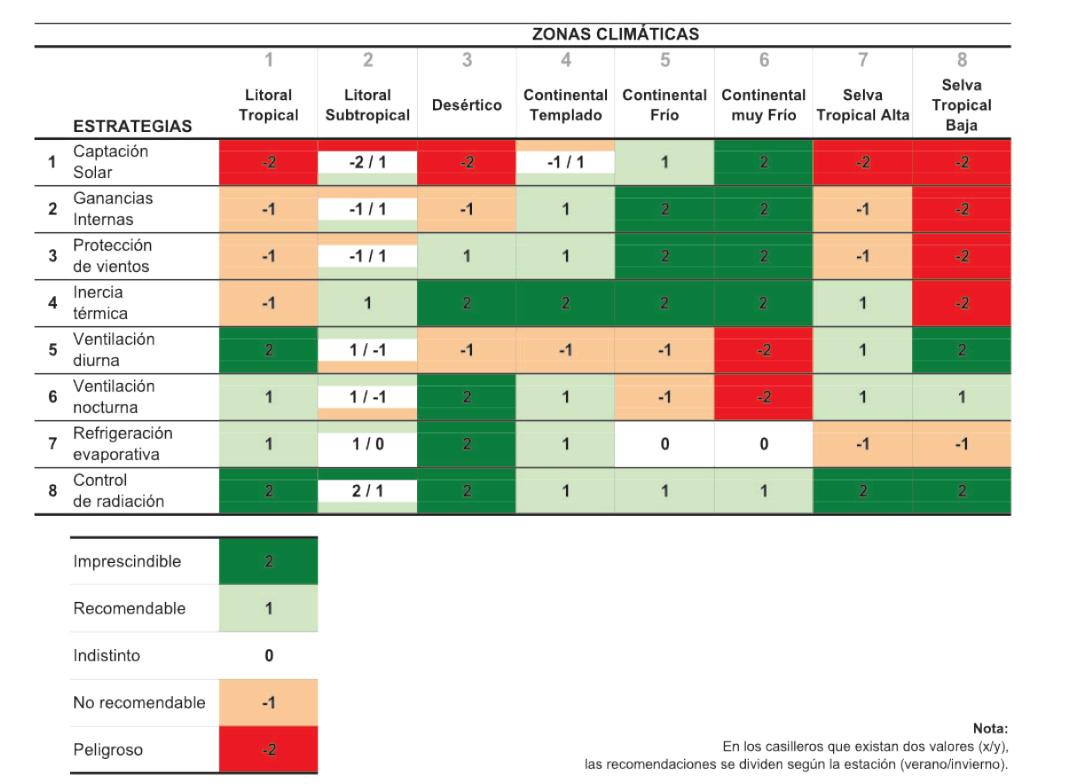

RECOMENDACIONES GENERALES DE DISEÑO
ZONA CLIMATICA
ESTRATEGIAS INDISPENSABLES
RECOMENDACIONES PARA UNA VIVENDA CON CLIMA F
Debido al clima frio en la ciudad, es recomendable usar materiales con funcionalidad de aislante térmico como la madera y una estructura de muros anchos para que retenga la temperatura dentrodelavivienda
En esta zona alta, es indispensable la captación solar, aprovechándola al momento o almacenándola hasta la noche La protección de vientos para evitar que cambien las condiciones terminas. Las ganancias internas para obtener hermeticidades a los espacios También la inercia térmicaparaaislaryretardarelcalorenelinterior
01 CAPTACION SOLAR
La radiacion se convierte en calor, aprovehcandola al momento o almacenandola hasta la noche. Esta se da por la propia masa del edificio, como el aire estanco delimitado por material traslucido provocando el efecto invernadero .
02 GANANCIAS INTERNAS
Esta estrategia aprovecha el calor generado por los equipos electrónicos , ayudando a obtener una hermeticidad a los espacios
03
PROTECCION DE VIENTOS
Se debe evitar el ingreso de vientos exteriores para evitar que en el interior del edificio s
El análisis de la incidencia solar y la dirección de los vientos ayudaron para la correcta distribución y ubicación de los ambientes edent5ro de la casa para aprovechar la luz del sol y protegerladelaintensidaddelosvientos
Usar plantas nativas resistentes a los climas extremos de la ciudad también se recomienda incluir invernadero familiar ya que facilita el consumo de cultivos que difícilmente crecen en las alturas ,ayudandoalanutricióndeloshabitantes.
04 INERCIA TERMICA
Capacidad de los elementos del edificio para almacenar calor en su interior . Esta permite aislar, amortiguar y retardarla en el interior.
SISTEMAS Y RECURSOS
Muros anchos. Mobiliario pesado y otros elementos que acumulen energía del sol . Las masas de agua al interior o en cercanía del edificio.
ESTRATEGIAS DE DISEÑO
MUROTROBE
Esunsistemadecaptacónsolarpasiva quecalienta aviviendaabsolviendoel caloreneldiayliberandoloen anoche secoocaenel ugardelaviviendaen dondeestamasapuestadesol
MUROADOBE
Construidoconadobeymadera paralaretencióndela temperaturadentrodelacasa
Pastonaturalquefrena antelasbajastemperaturas delazona,seusarellenoen lostechos.
Ventanaspequeñas,simples cuadrangularesy mayormenteenrejadas
DUCTO
losductossonfundam t l
parasistemasdevent calefacción,refrigera desagüe
PISO DE MADE
Compuestodeuna“cam piedrasylistonesdema
Soportedemadera techo
Hechoconmadera
La idea de nuestro proyecto es que cuyos diseños y materiales en zonas altoandinas captan el calor del día y lo

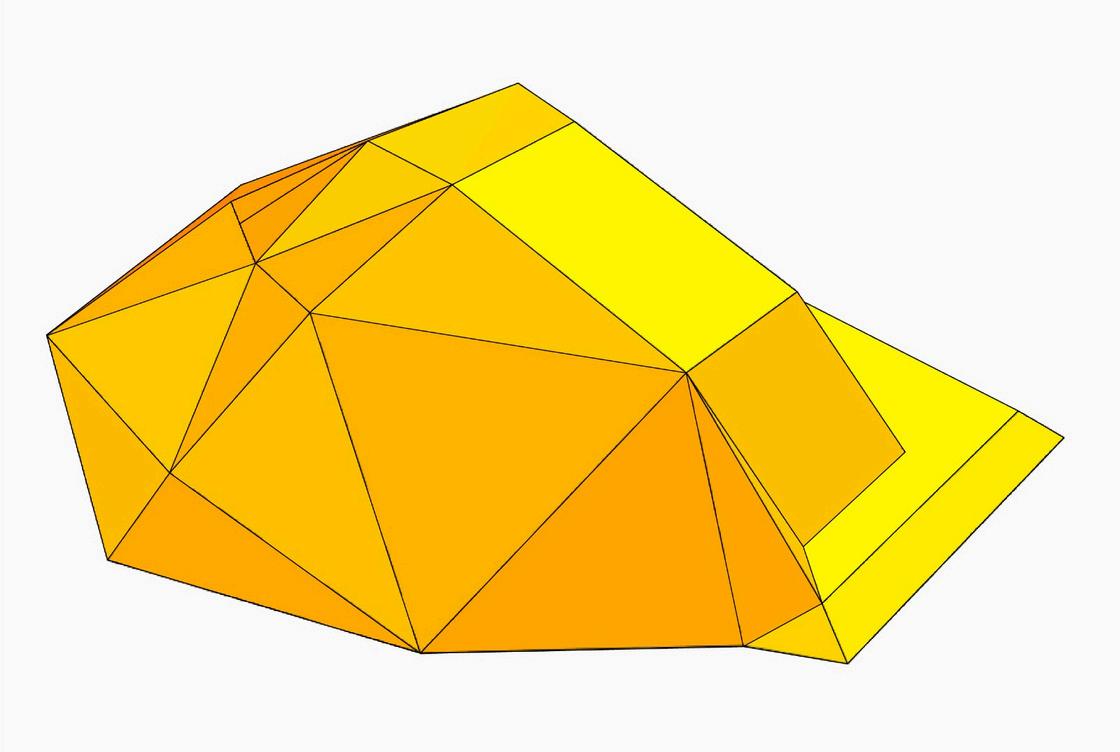

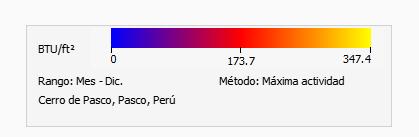

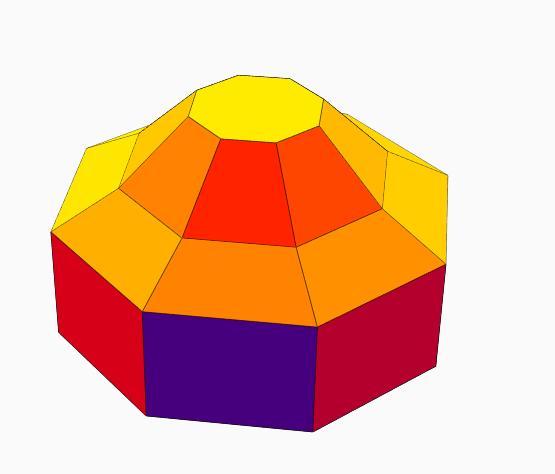

ANALISIS DE FACHADAS CON FORMIT

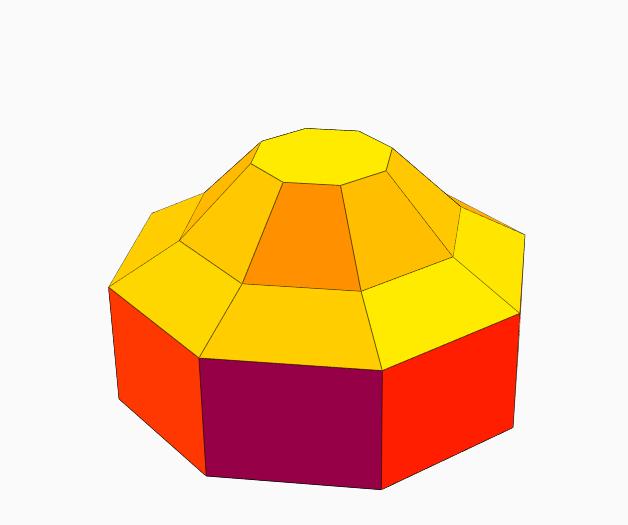

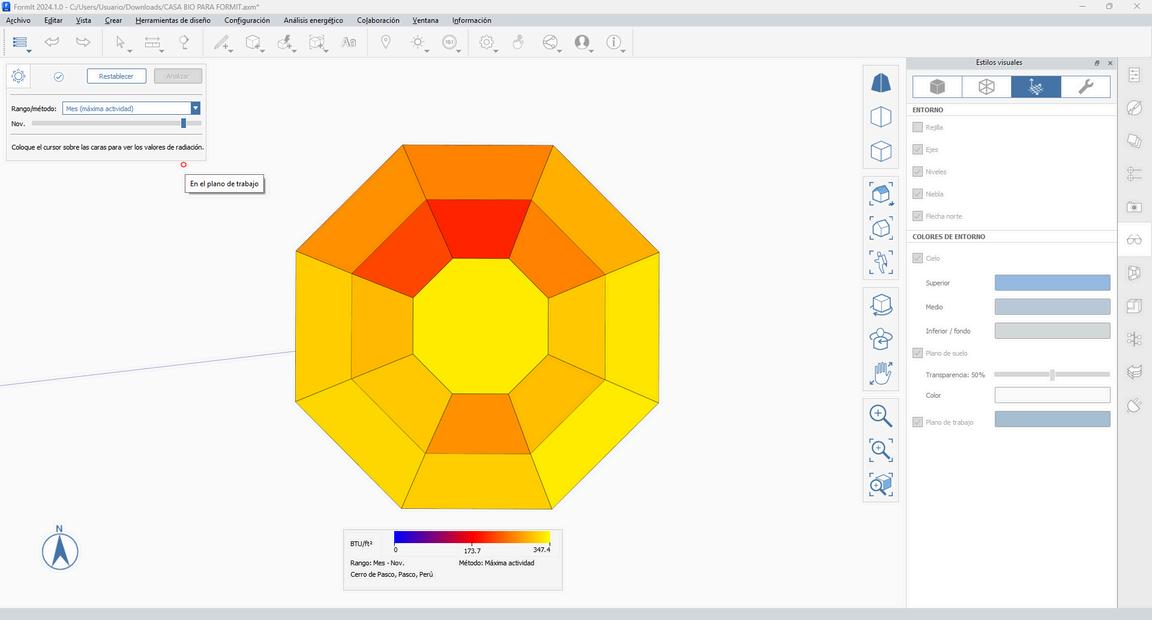

SEGUN EL OCTOGONO, EN LA PARTE NORTE DE LA FACHADA QUE ESTA DE COLOR AZUL NO LLEGA PRACTICAMENTE NADADERAYOSDELSOL
ESTUDIO DE FACHADAS SEGUN NUESTRA UBICACION GEOGRAFICA
EN LA PARTE SUR DE LA FACHADA LOS RAYOS DE SOL NO TIENEN UN GRAN IMPACTO.
VISTAS FORMIT

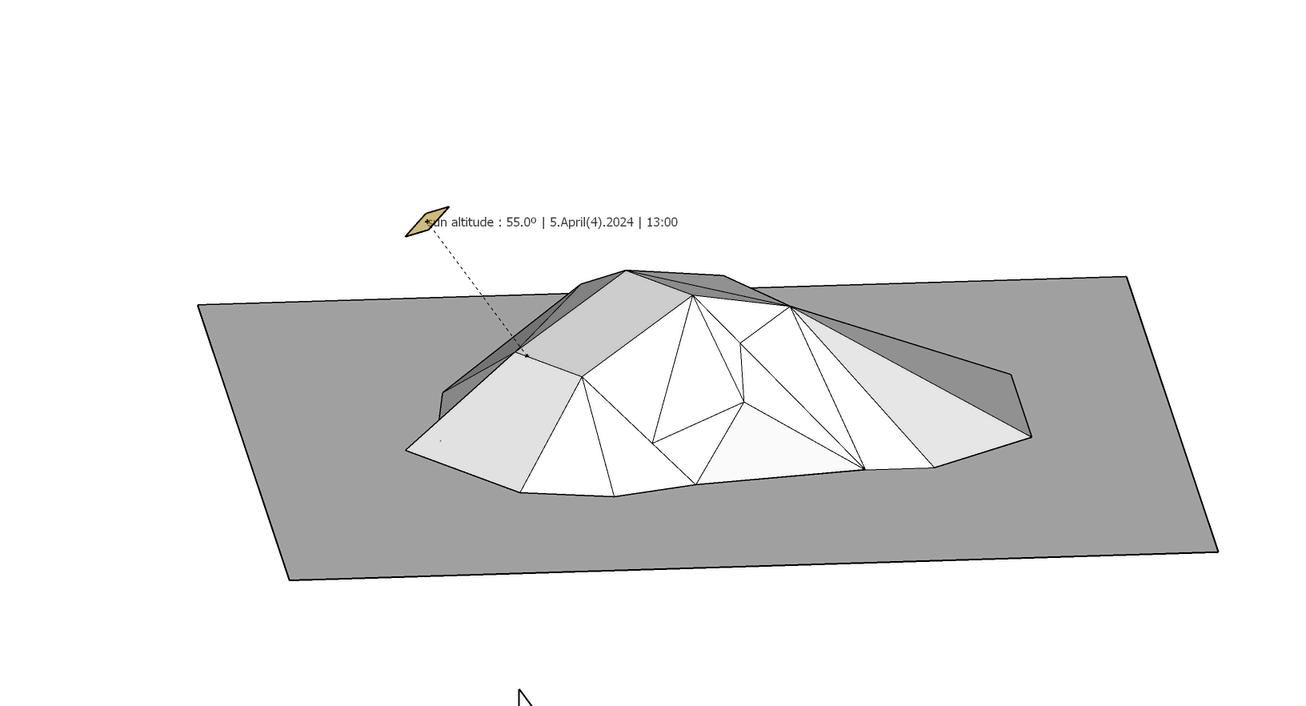

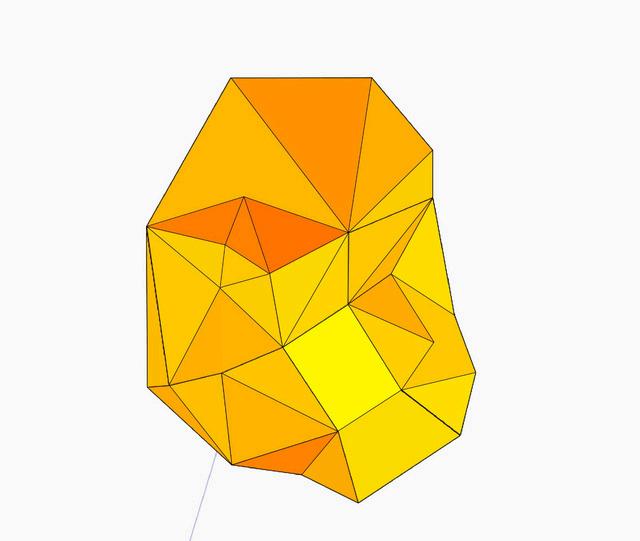

En principio nuestro proyecto debe captar los rayos del sol, es para ello que mediante el formit pudimos diseñar esta propuestaconinclinacionesparaserimpactadosporelsol.

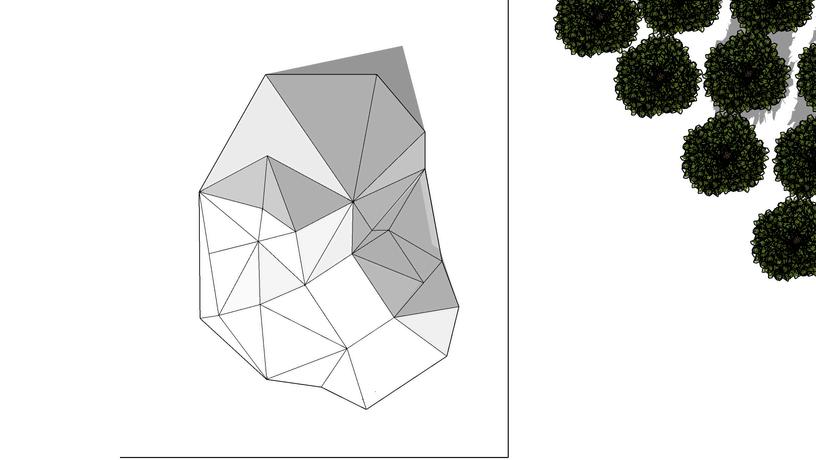

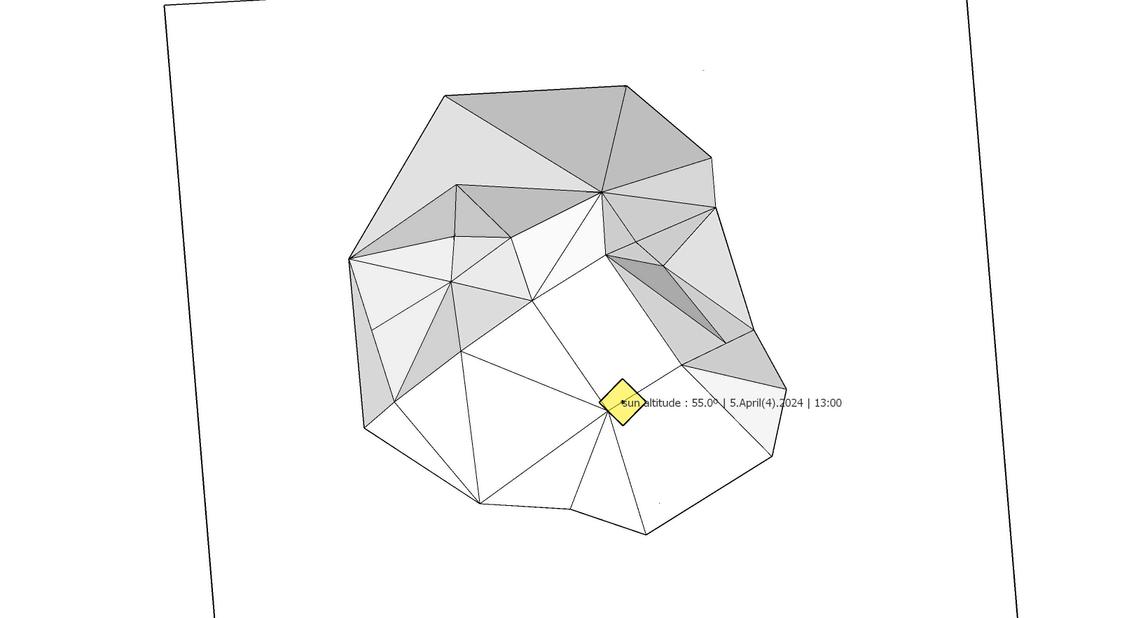

PLANTA
ISOMETRIA
ISOMETRIA
MES DE DICIEMBRE CON MAS TEMPERATURA
AZIMUTH

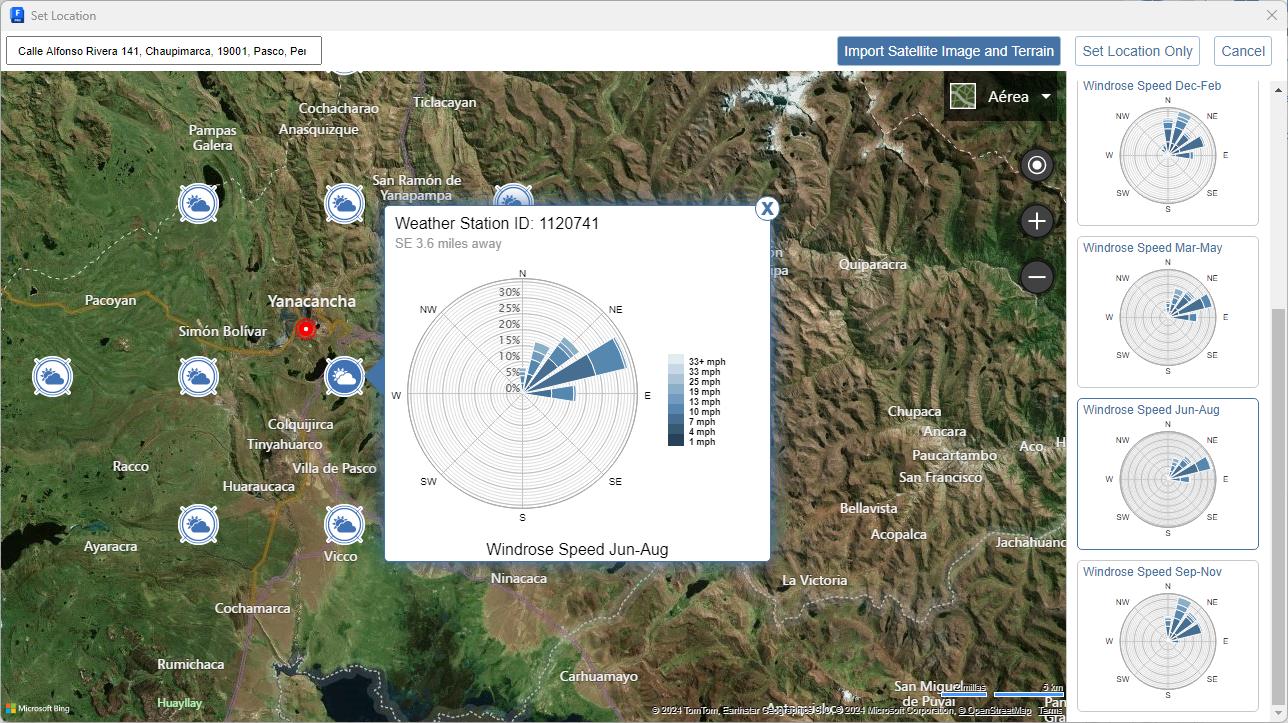

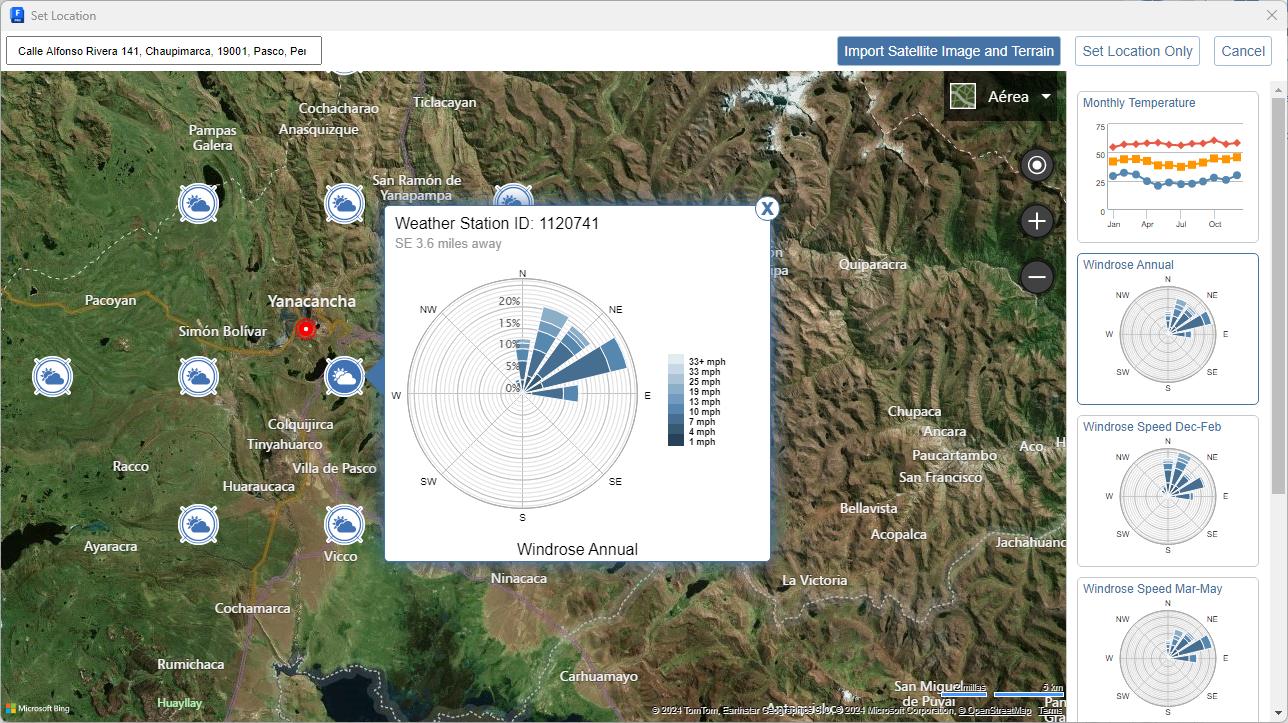

ROSA
La rosa de los vientos es una representación gráfica de las direcciones principales y secundarias del viento. Se utiliza principalmenteennavegación,meteorologíaycartografía
Ennuestrocasolosvientosvendríandenoresteydeleste

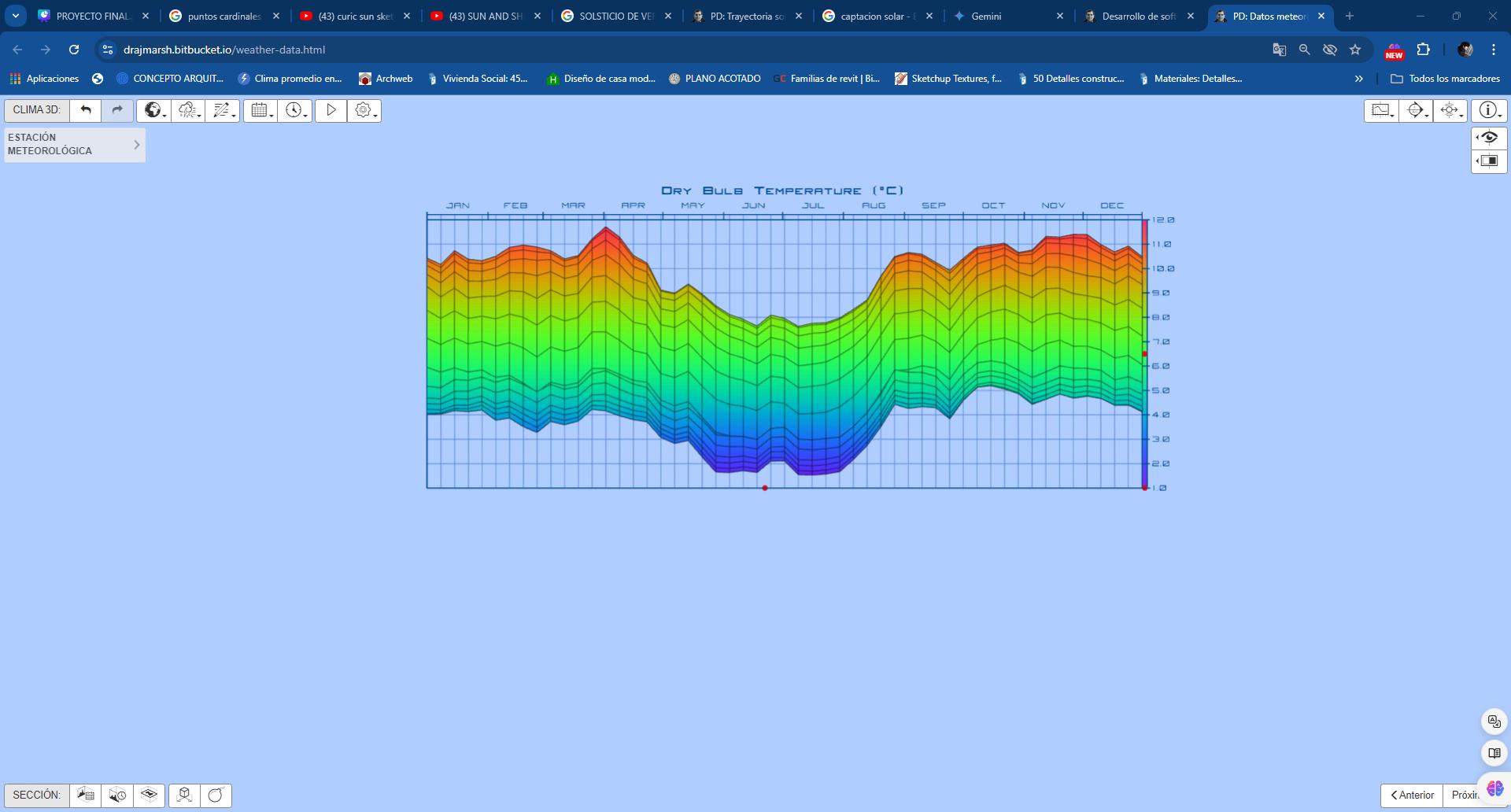

DIAGRAMA DE DATOS MENSUALES

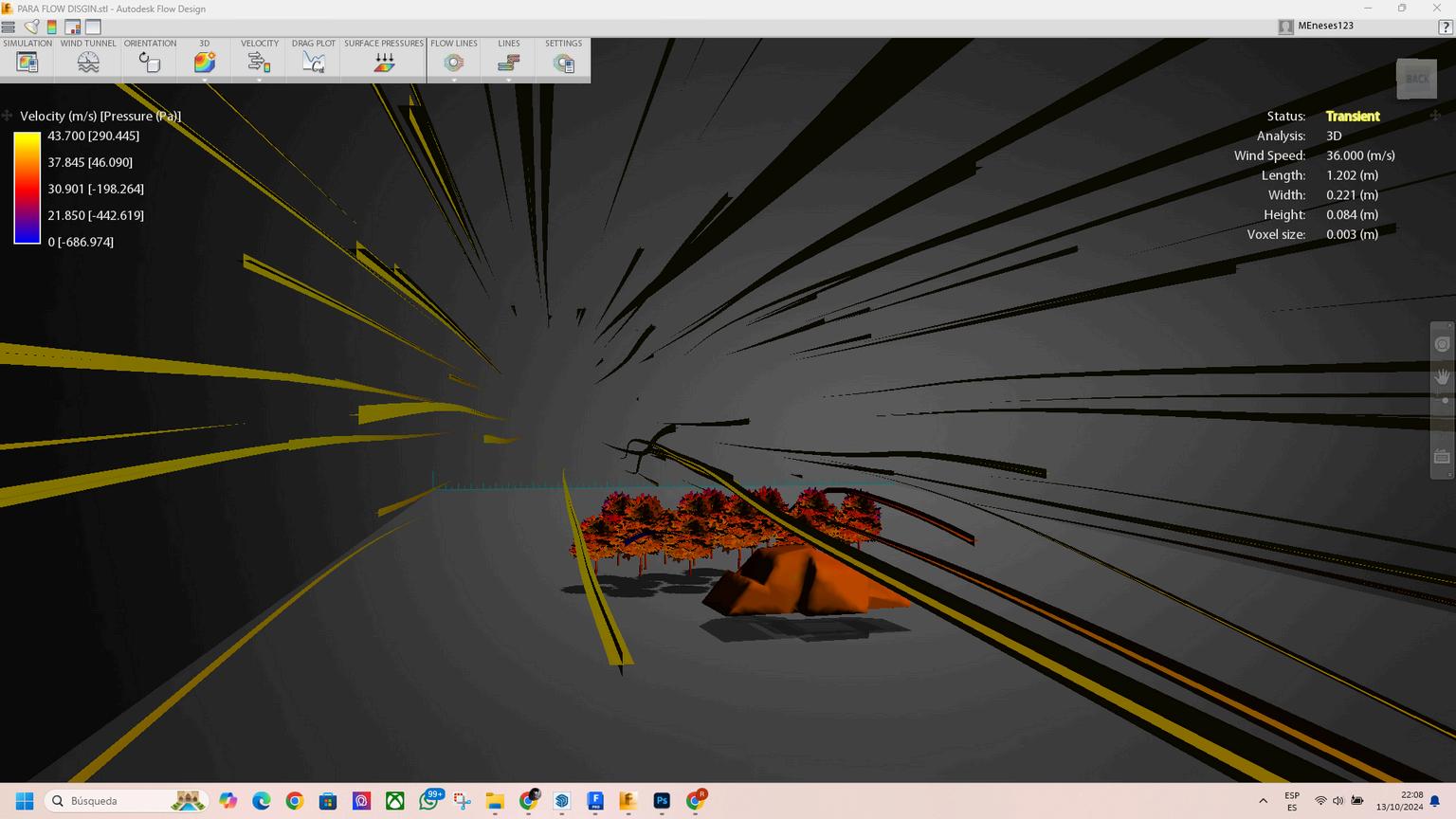

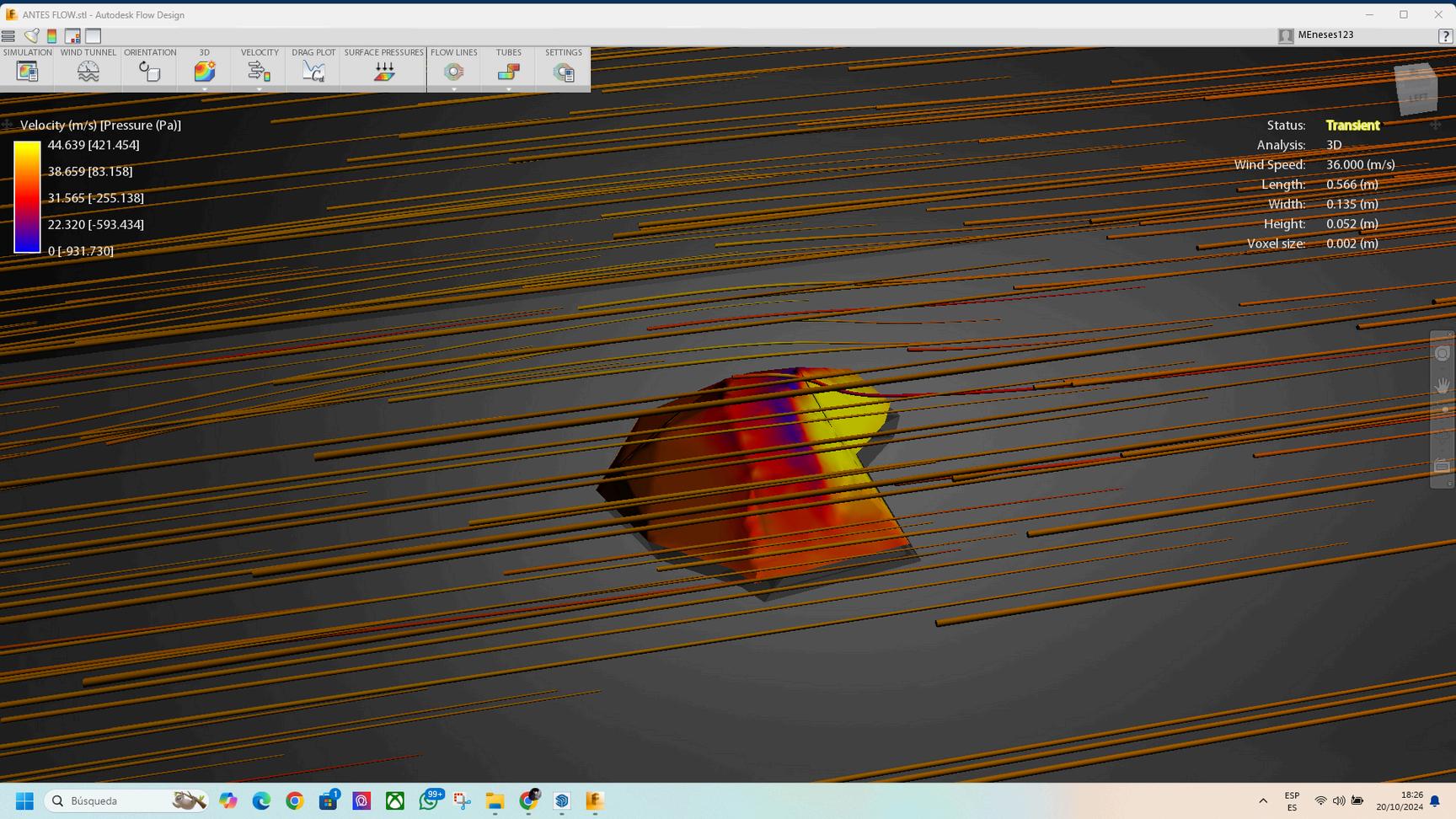

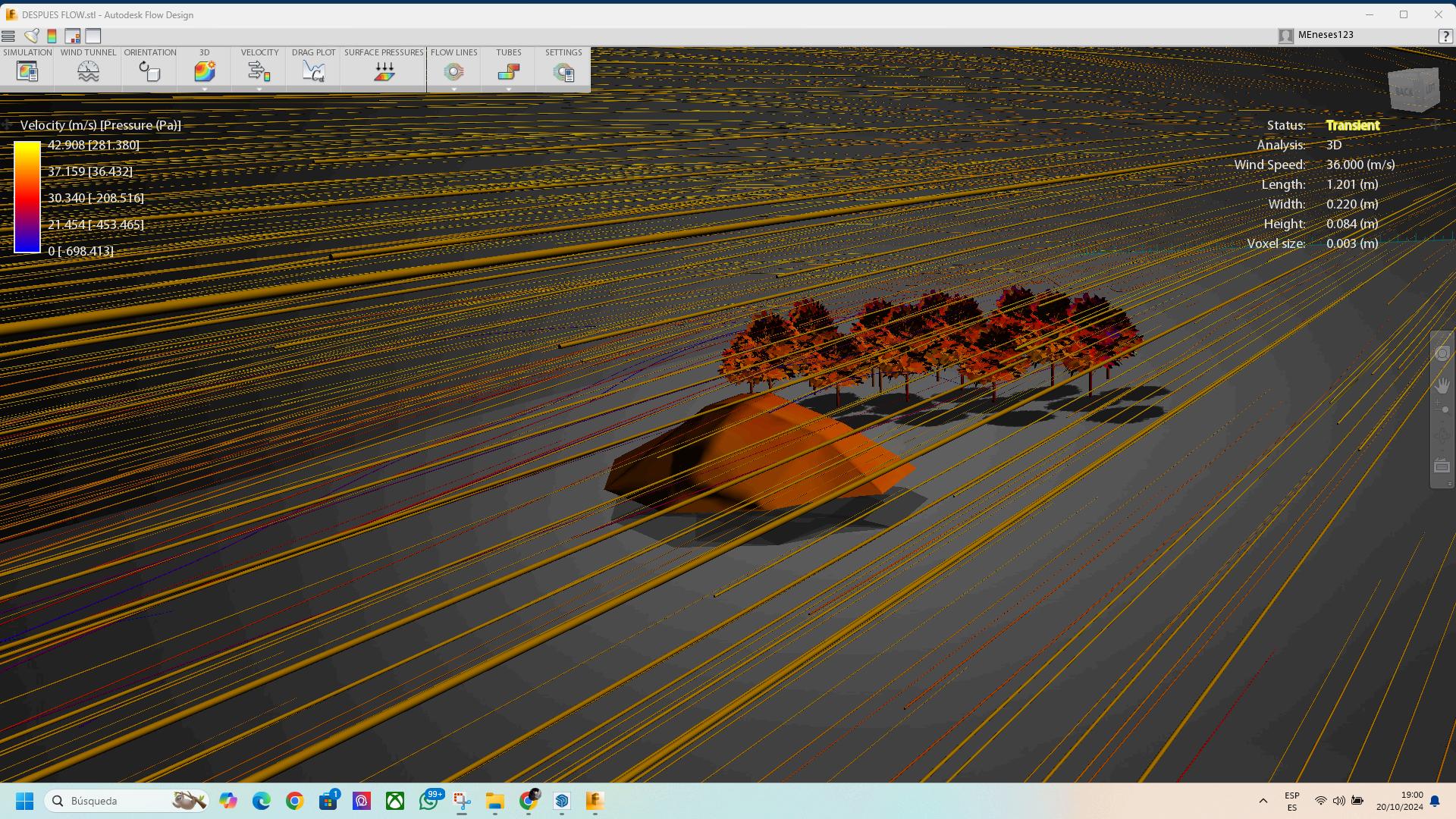

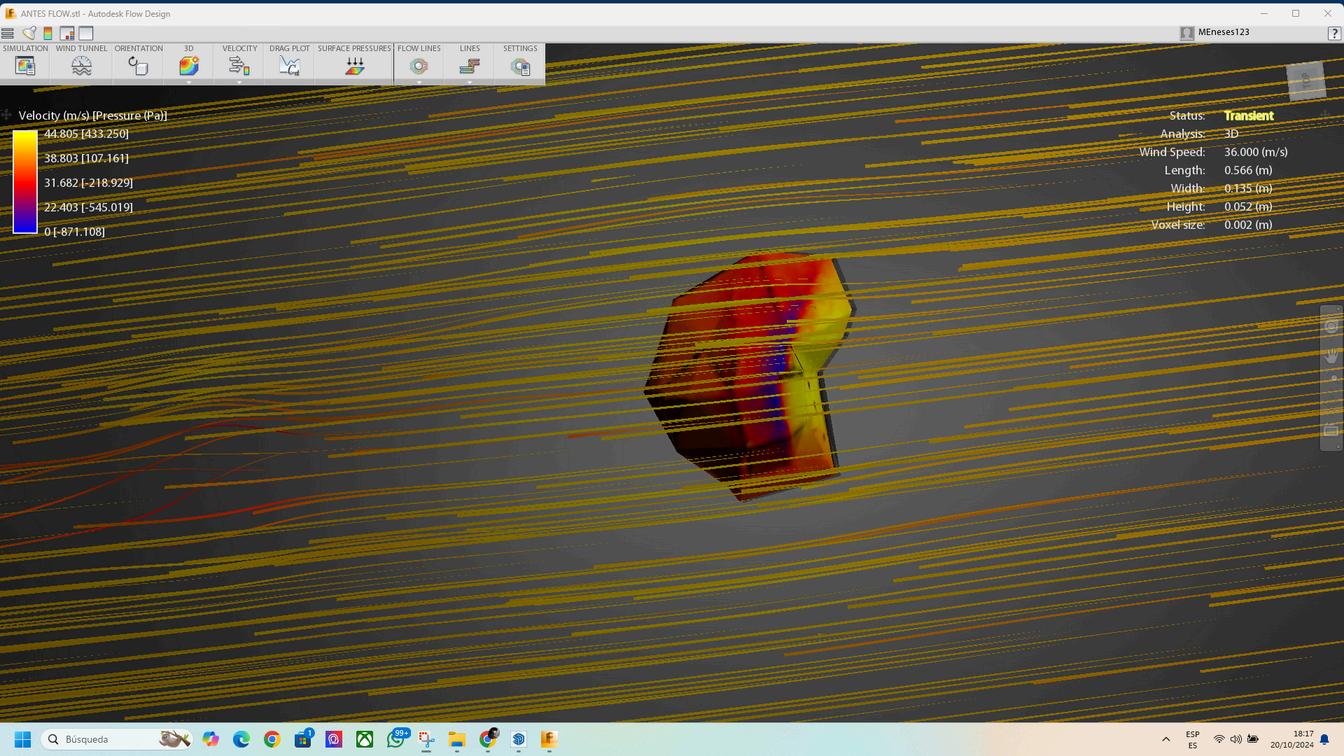

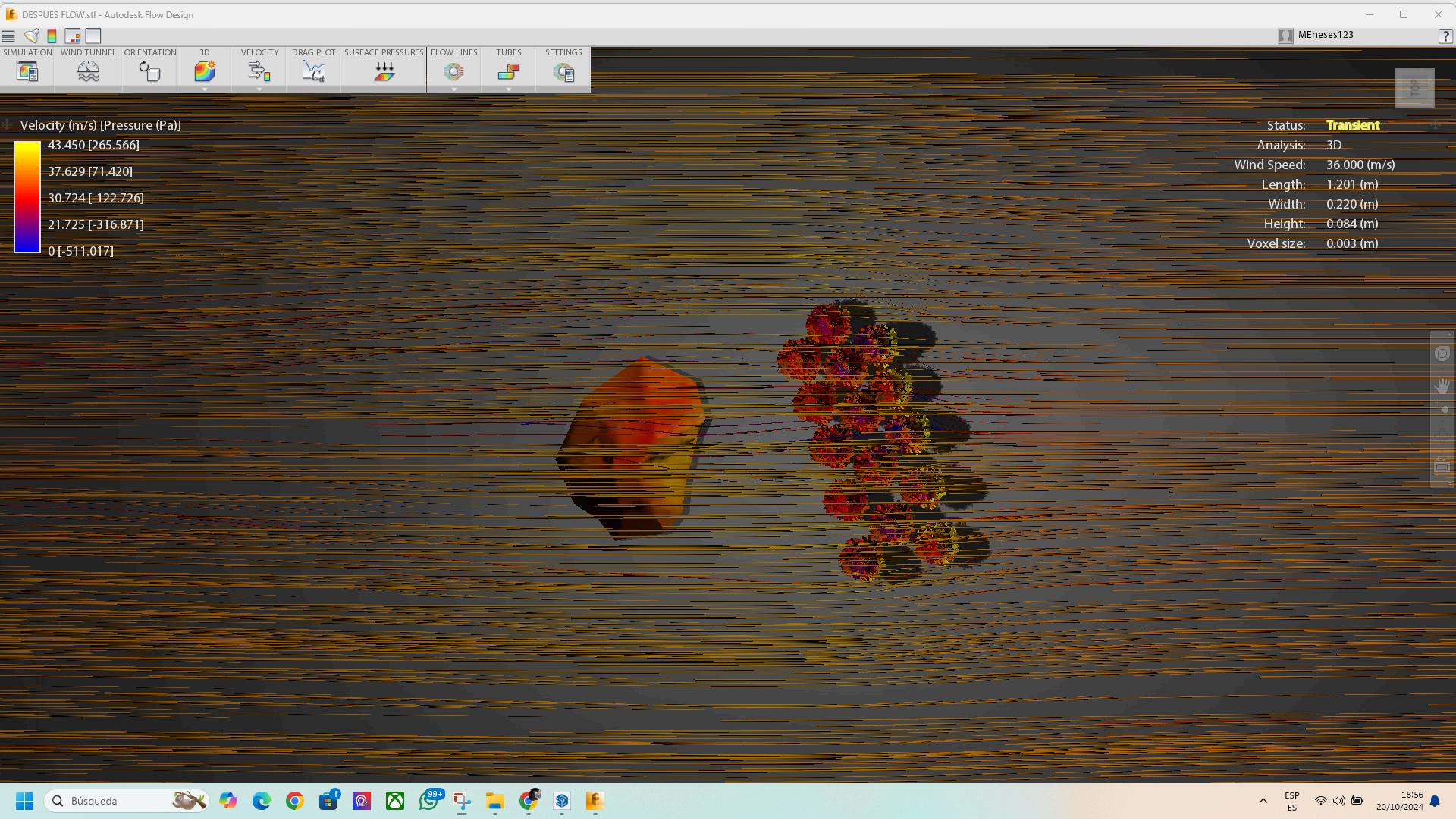

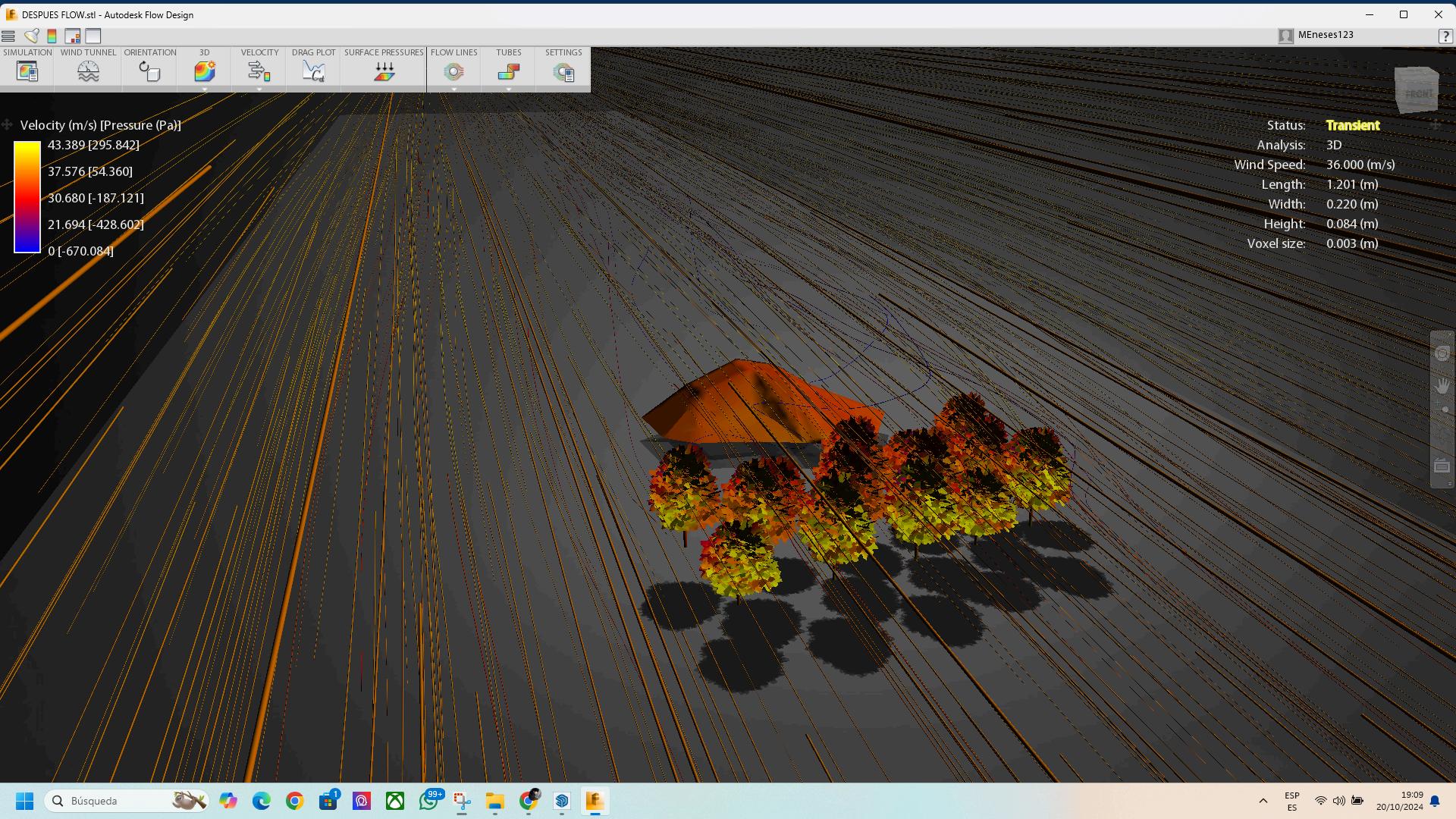

IMPACTO EN LA VOLUMETRIA
DIRECCION DESDE EL NORESTE

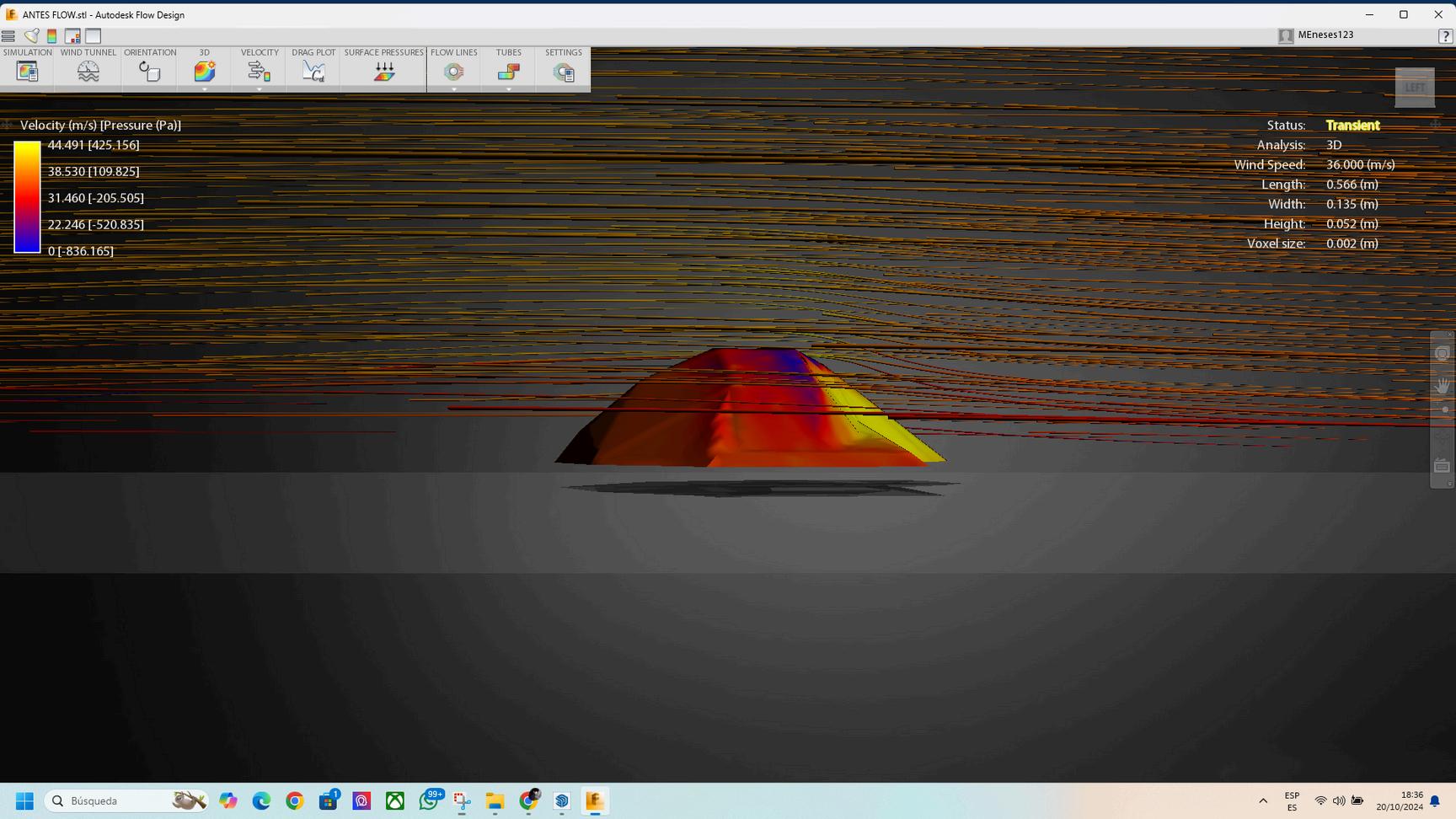

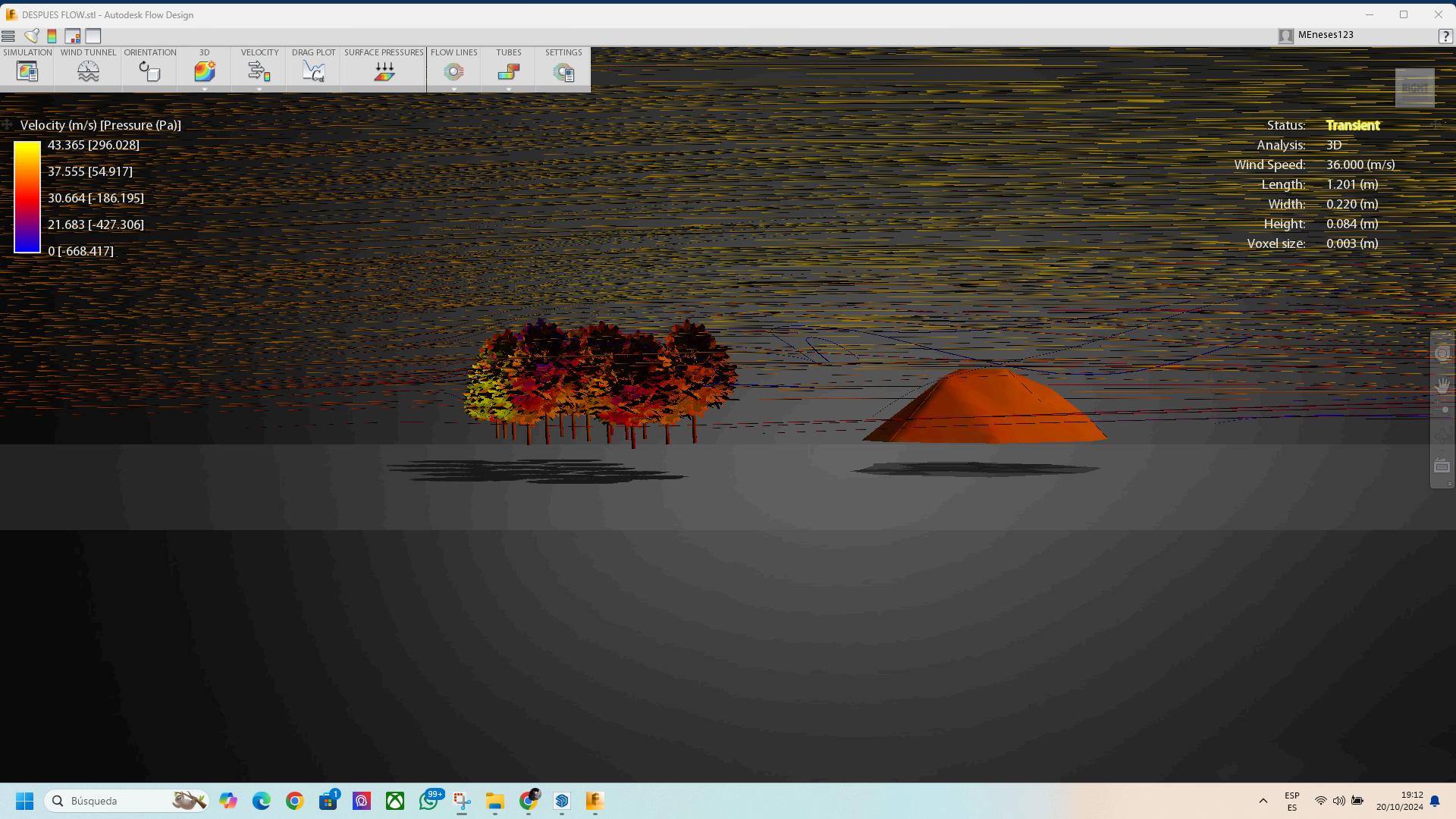

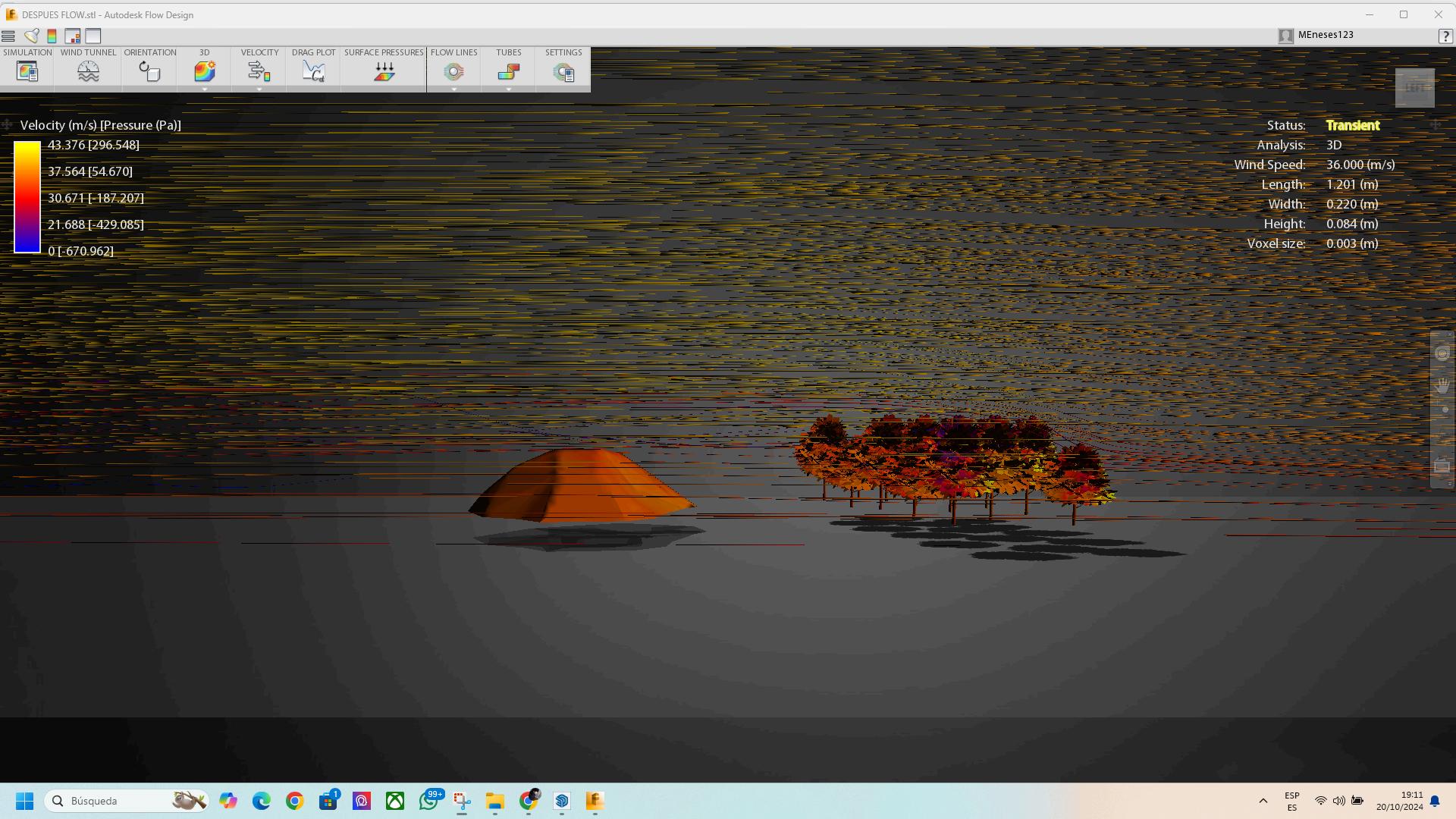

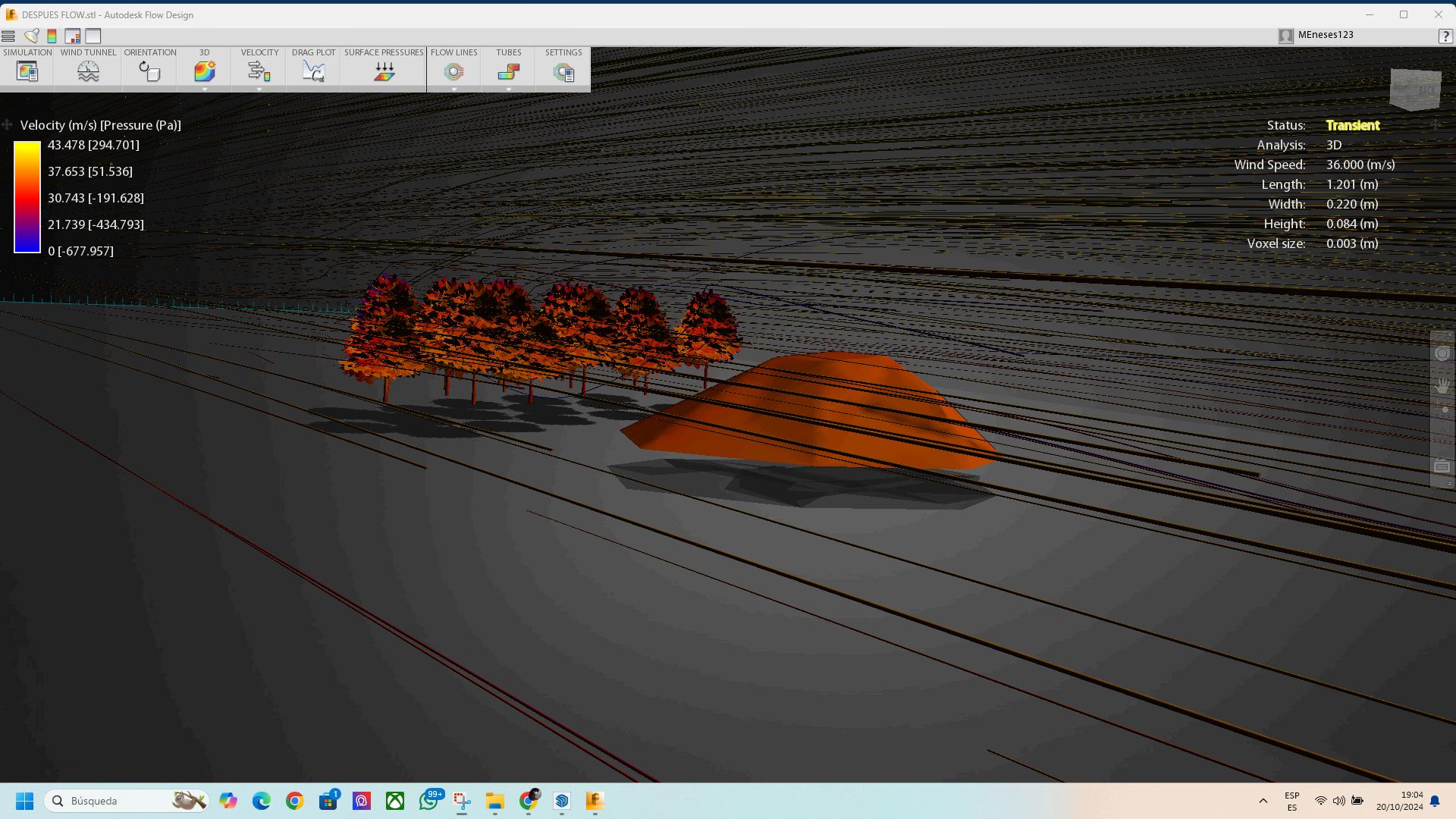

La volumetria propuesta, los angulos que componen las fachadas no presentan un impacto directo con los vientos, lo cual mediante estos angulos hace que decierta manera el viento no golpeebruscamentealafachada.

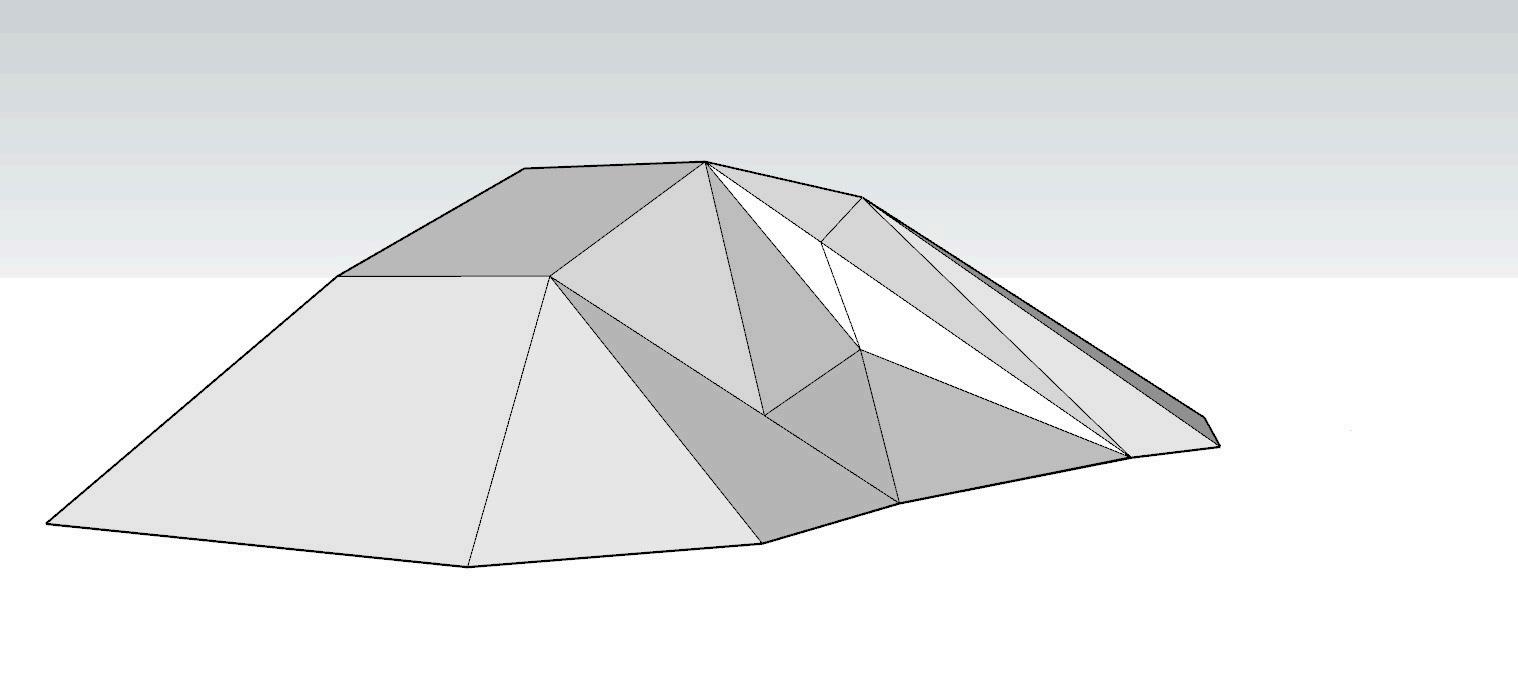

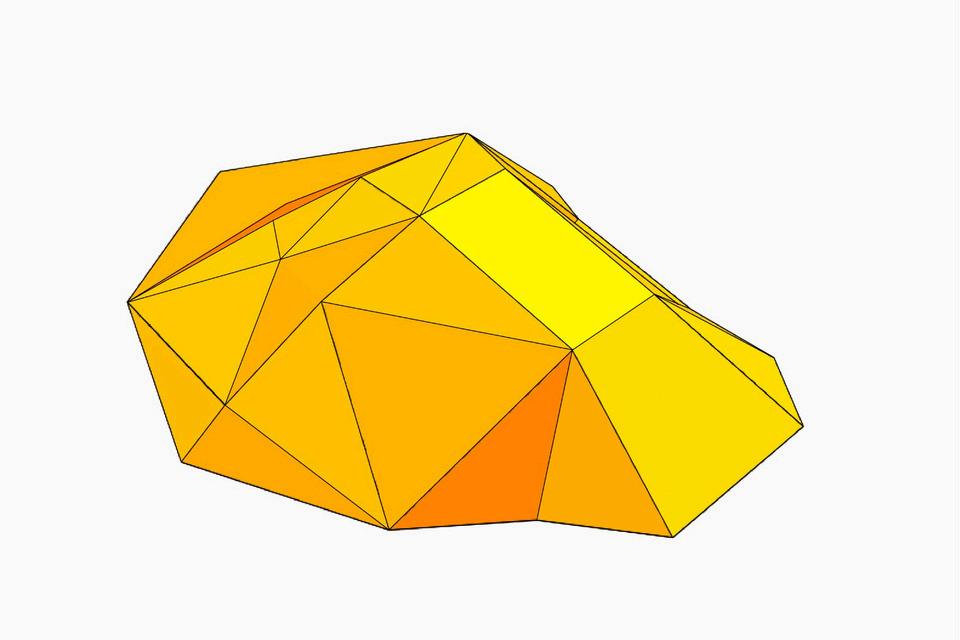

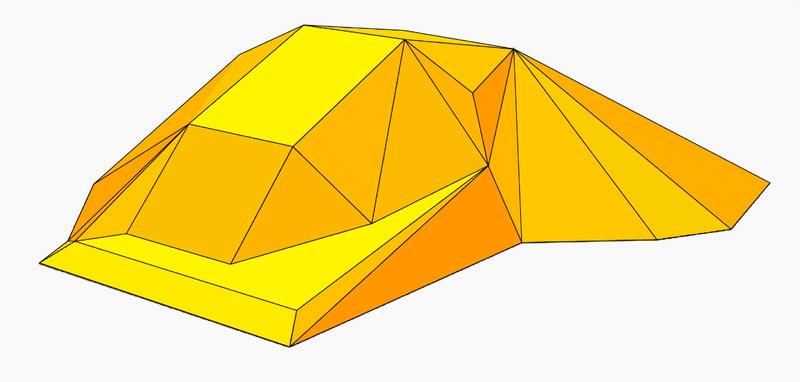

VISTAS FORMIT

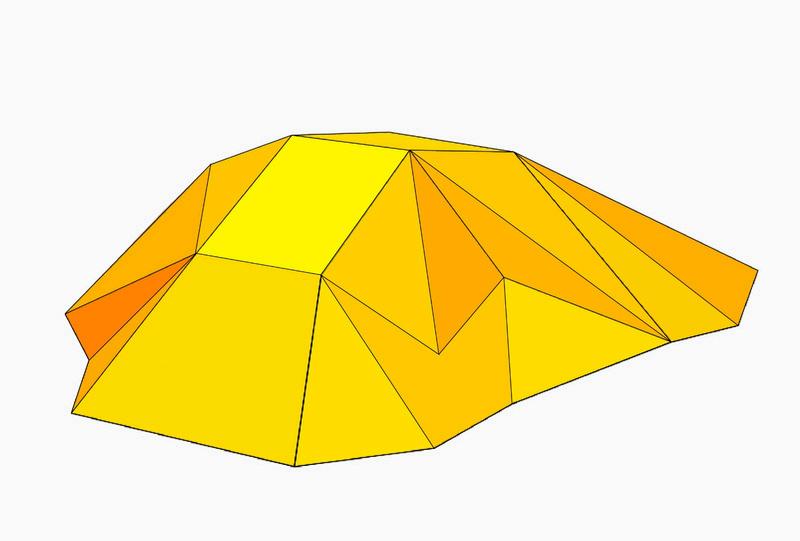

VOLUMETRIA ANTERIOR
En principio nuestro proyecto debe captar los rayos del sol, es por eso la disposición de los ángulos de los muros de nuestra fachada, pero encontramos un problema, la fachadas sur del proyecto presentaba impactoconlosvientos.
ISOMETRIA
CAMBIOS EN LA VOLUMETRIA
Con este cambio ya resuelto el impacto de los vientos serán mínimos, pero a la vez nos dimos cuenta que también el impacto del sol era mejor lo cual favorecía a nuestroproyecto.
ISOMETRIA
VOLUMETRIA ANTERIOR

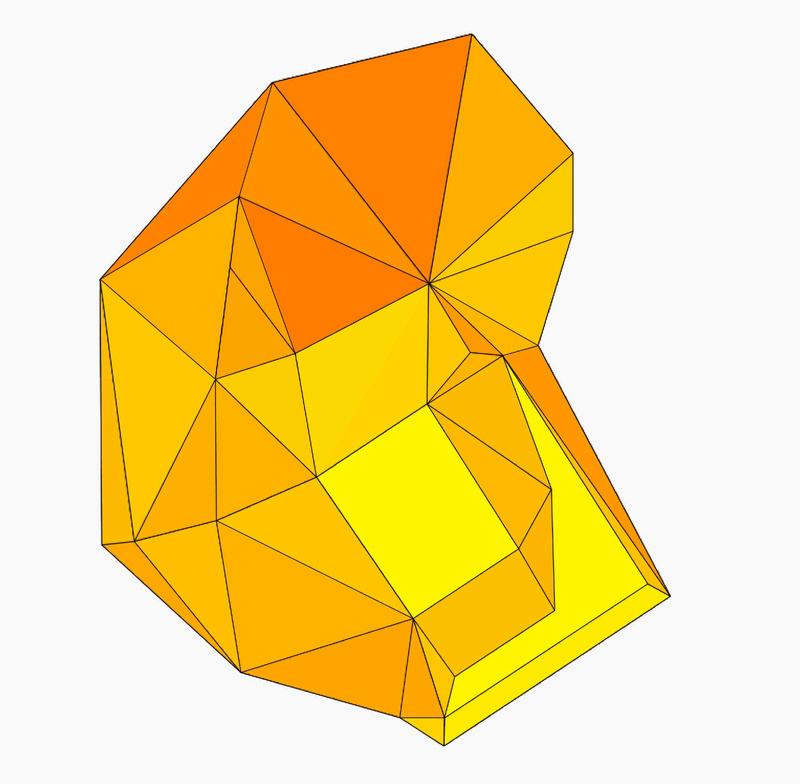

NUEVA VOLUMETRIA

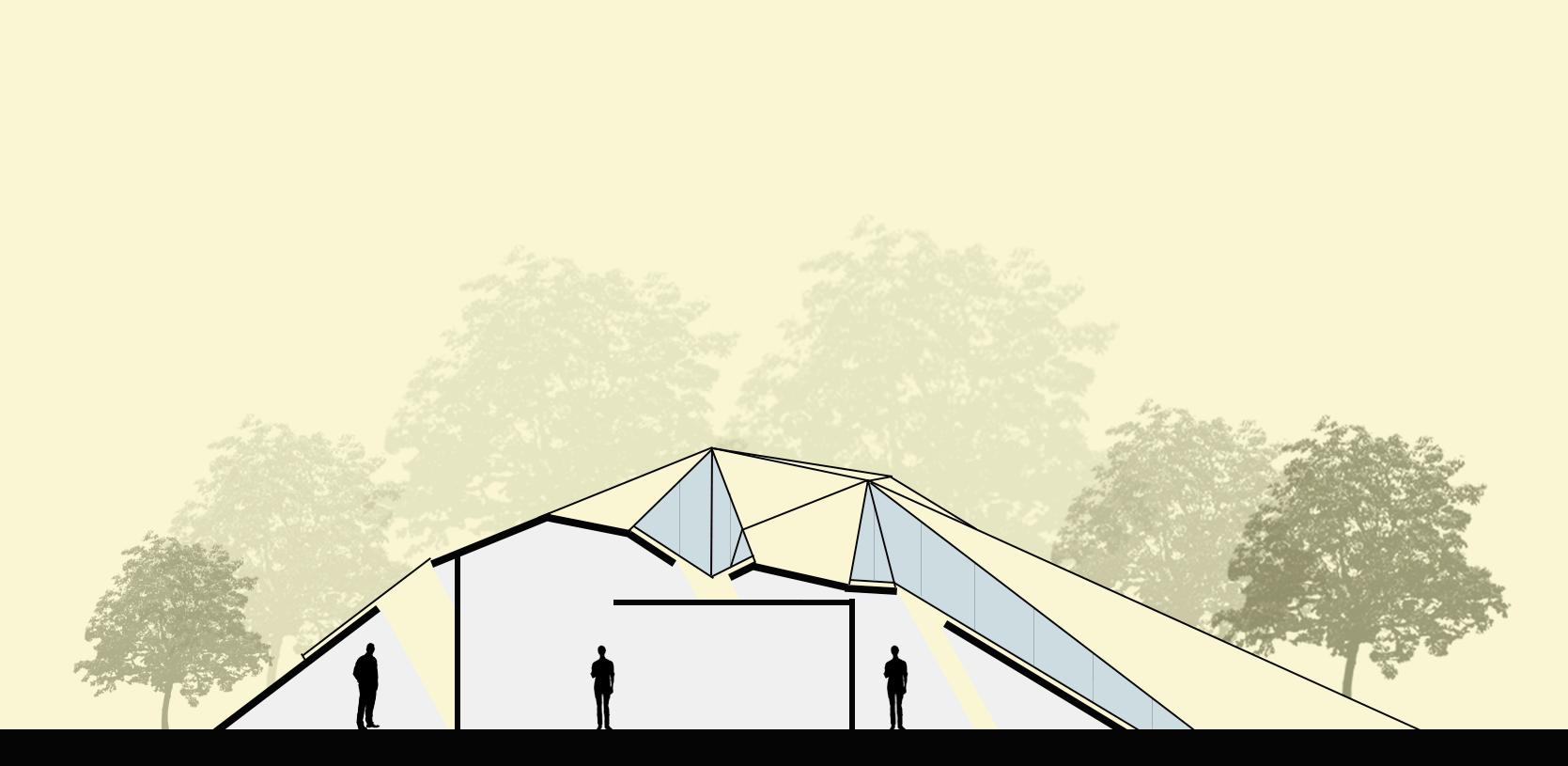

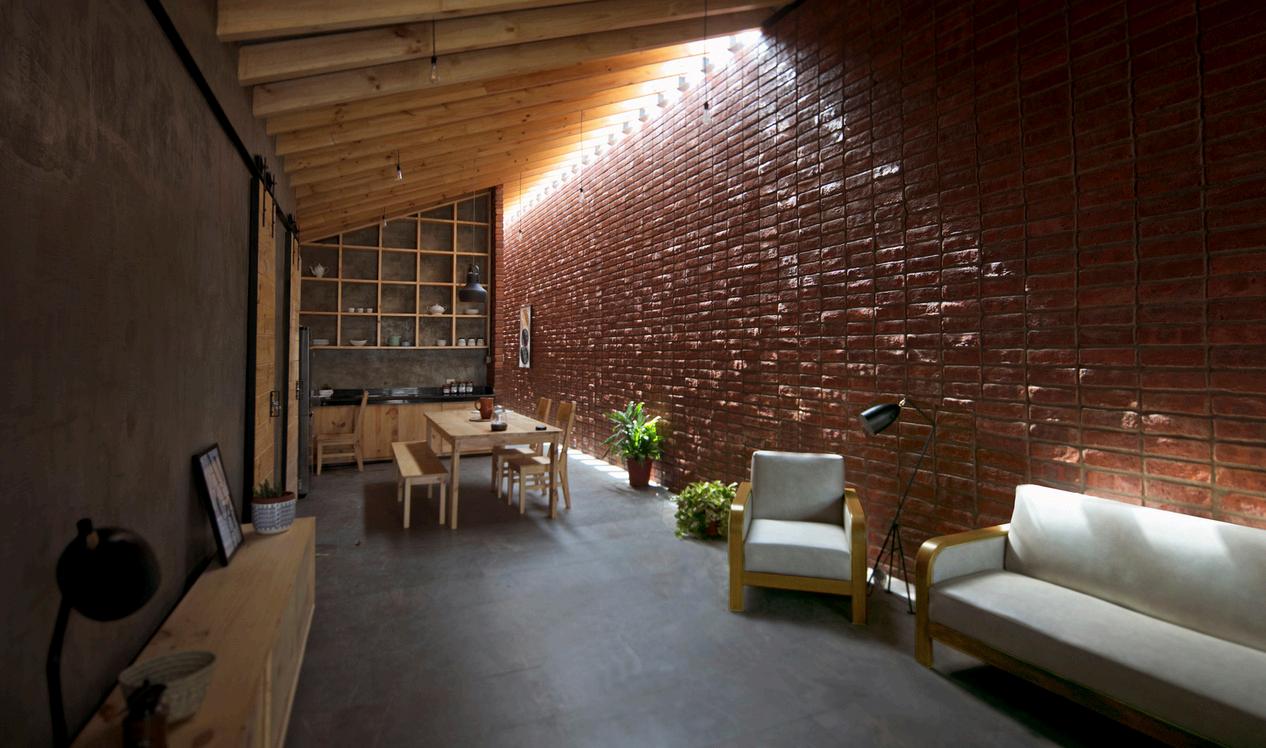

IDEA ESPACIAL INTERNA
RENDER
CONCLUSIONES
Nuestro objetivo es lograr una correcta vivienda bioclimática en la ciudad de Cerro de Pasco. Por ello, empleamos materiales y recursos sostenibles de la zona, también, fue de suma importancia la investigación previa sobre las propiedades de estos recursos tipicos, aplicándolo tanto en la construcción, decoraciónyenelpaisajismodelavivienda
Aplicamos los diversos métodos y estrategias recomendadas, según el grafico givoni, para solucionar y mantener una adecuadazonadeconfortdentrodelavivienda
RECOMENDACIONES
Debido al clima frío en la ciudad es recomendable usar materiales con funcionalidad de aislante térmico como la madera y una estructura de muros anchos para que retengalatemperaturadentrodelavivienda
En esta zona alta, es indispensable la captación solar, aprovechándola al momento o almacenándola hasta la noche. La protección de vientos, para evitar que cambien las condiciones térmicas. Las ganancias Internas, para obtener hermeticidades a los espacios También la inercia térmica, para aislar y retardar el calorenelinterior.
El paisaje y vegetación es vital dado por su estética y las sensacionesagradablesquetransmitealoshabitantes
Finalmente, consideramos al análisis bioclimático como factor fundamental para una correcta propuesta de diseña y construcción de una vivienda Con el objetivo primordial de generarygarantizarelconfortalosusuariosdelavivienda
El análisis de la incidencia solar y la dirección de los vientos ayudaron para la correcta distribución y ubicación de los ambientes dentro de la casa, para aprovechar la luz del sol y protegerla de la intensidaddelosvientos.
Usar plantas nativas resistentes a los climas extremos de la ciudad. También, se recomienda induir invernadero familiar, ya que facilita el consumo de cultivos que dificilmente crecen en las alturas,ayudandoalanutricióndeloshabitantes.
