PORTAFOLIO DE ARQUITECTURA

Daniel Felipe Lara Amaris

Universidad Pontificia Bolivariana

de Arquitectura

Medellín - Antioquia

Facultad

2022

Ciclo profesional

INTRODUCCIÓN

PERFIL

PROFESIONAL

Vivienda Rural Social Sostenible Centro Cultural y de Turismo Apícola Taller Proyecto Smart Micro Clima

Portafolio de arquitectura | Estudios de pregrado

TALLER VIII TALLER 5 204 6 -19

TABLA DE CONTENIDO

profesional

TALLER VII

Proyecto Oasis Urbano Cities Clima Tramo D

TALLER VI TALLER V

Taller Paisaje, Patrimonio y Turismo Memorial Vegetal Experimental Taller Vivienda Colectiva Vecindario Permeable

TALLER IV

Estructuras formales Pabellón+Patio+Torre

Ciclo básico disciplinar

Daniel Felipe Lara Amaris

- 29 40 - 45 30 -39 46 -49

Portafolio de arquitectura | Estudios de pregrado

Introducción

La intención con este documento es presentar como evidencia, el proceso y desarrollo académico a través del cuál fue posible tomar posturas de diseño e intervención arquitectónica. De manera sintética con estos proyectos encuentro posibilidades y de manera reflexiva planteo diversidad de posturas adquiridas en términos formales, funcionales, urbanos y gráficos. De acá que se considera la arquitectura como un ejercicio constante en función de la experimentación espacial.

Pág. 4

Daniel Felipe Lara

Daniel Felipe Lara Amaris

Estudiante de arquitectura

Personal 21 años 20 de Octubre de 2000 C.C. 1192.803.222 de Medellín Soltero

Bogóta, Cundinamarca Contacto 3105409181 daniellaraamaris2000@gmail.com

Idiomas Inglés

Español Social dl_lara7

Perfil profesional

Estudiante de noveno semestre de arquitectura de la Universidad Pontificia Bolivariana, con grandes intereses en temas de obra y construcción, desarrollo arquitectónico con y para comunidades, hábitat y arquitectura experimental. Dispuesto al apoyo de proyectos desde la parte gráfica hasta el desarrollo en obra a diferentes escalas, a la experimentación con nuevos materiales y nuevas técnicas constructivas. Responsable, creativo, dedicado y entusiasta a la hora de desempeñar labores, con capacidades para trabajar en equipo, gusto al trabajo de campo y siempre dispuesto a aprender arquitectura.

Información académica

Pregrado

Universidad Pontificia Bolivariana Enero 2018-Actualidad

Bachiller académico

Colegio Divino Salvador, Buenos Aires Enero 2012 - Noviembre 2017

Formación y experiencias complementarias

Servicio Nacional de Aprendizaje SENA 2019

Asistencia técnica en procesos constructivas

Asistencia técnica en acabados

Asistencia Técnica en instalaciones eléctricas

Competencias

Rápido aprendizaje

Trabajo colaborativo Diplomacia

Capacidad de adaptación

Recursivo y creativo

Referencias

Chris Karen Amariz Ortiz

Arquitecta de análisis 3187945367

Taller Social Latinoaméricano (TSL)

TSL Colombia 2022 (Taller Social Latinoamericano) Tejiendo paisajes: Acercamiento de la arquitectura al componente social en las realidades latinoamericanas. (Abril 2022)

Herramientas

AutoCAD Office

Sketchup Enscape

Yolima Amaris Amorocho Docente preescolar Genios Escalando 3112179598

César Augusto Lara Vásquez Cajero de Coopetrol 3117398157

Amaris

_______________________________________________________________________

Photoshop Illustrator Indesign

Pág. 5

TALLER VIII

Vivienda Rural Social Sostenible

Centro Cultural y de Turismo Apícola

En el planteamiento del taller se lleva a cabo la idea de desarrollar un conjunto de viviendas, de dos tipos y un equipamiento que responda a las condiciones de un entorno rural. Los estudiantes tienen el reto de buscar una alternativa social y adicional a esto sostenible sobre el cuál responda tanto a las viviendas de las comunidades rurales del entorno de San Rafael, como a un servicio inherente y único según el estudio del lugar; en este caso la producción y el cuidado de una comunidad apícola.

Danza de la abeja, a 120º, a mayor recorrido, mayor producción y más oportunidad para las abejas desempleadas de entrar a laborar.

Isométrico análisis de actividades en San Rafael

Planteamiento de dinámicas de la comunidad apícola en relación con Hábitat, polinización y desarrollo del día.

Portafolio de arquitectura | Estudios de pregrado Pág. 6 T8 _

El lote y su altura, presencia la oportunidad de enmarcar ciertos paisajes y denotar un territorio con riqueza visual, a través la vegetación, el recorrido y los puntos desde El interés por las visuales comienza a surgir pues que mejor manera de implantarse que en la zona más alta para el aprovechamento del campo panorámico Las actividades en el río no solo atraen turistas, sino también son un elemento identitario de San Rafael, además son un punto de partida en cuanto a intereses y centros poblados llamativos (turistas y deportistas). 120 120º 120º

Daniel

Esquema de implantación del proyecto. Elaboración propia.

Pág. 7

Felipe Lara Amaris

Portafolio de arquitectura | Estudios de pregrado

Se ha seleccionado la población y los usuarios con las abejas debido al interés por la concientización sobre el cuidado de estas y la importancia que tiene para el ciclo natural, además brinda no solo para la población local, sino que también abre las posibilidades y las puertas a un público mucho más extenso y turístico.

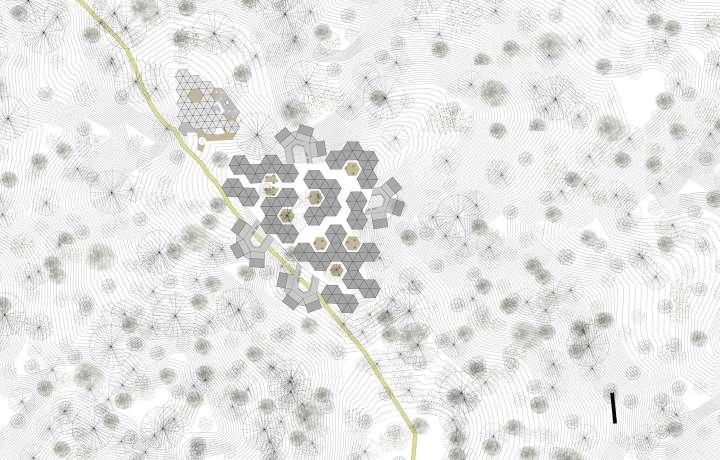

Planta esquemática general del proyecto. Elaboración propia.

Recolección y almacenamiento de las aguas lluvias para la posible utilización en las viviendas.

Pág. 8

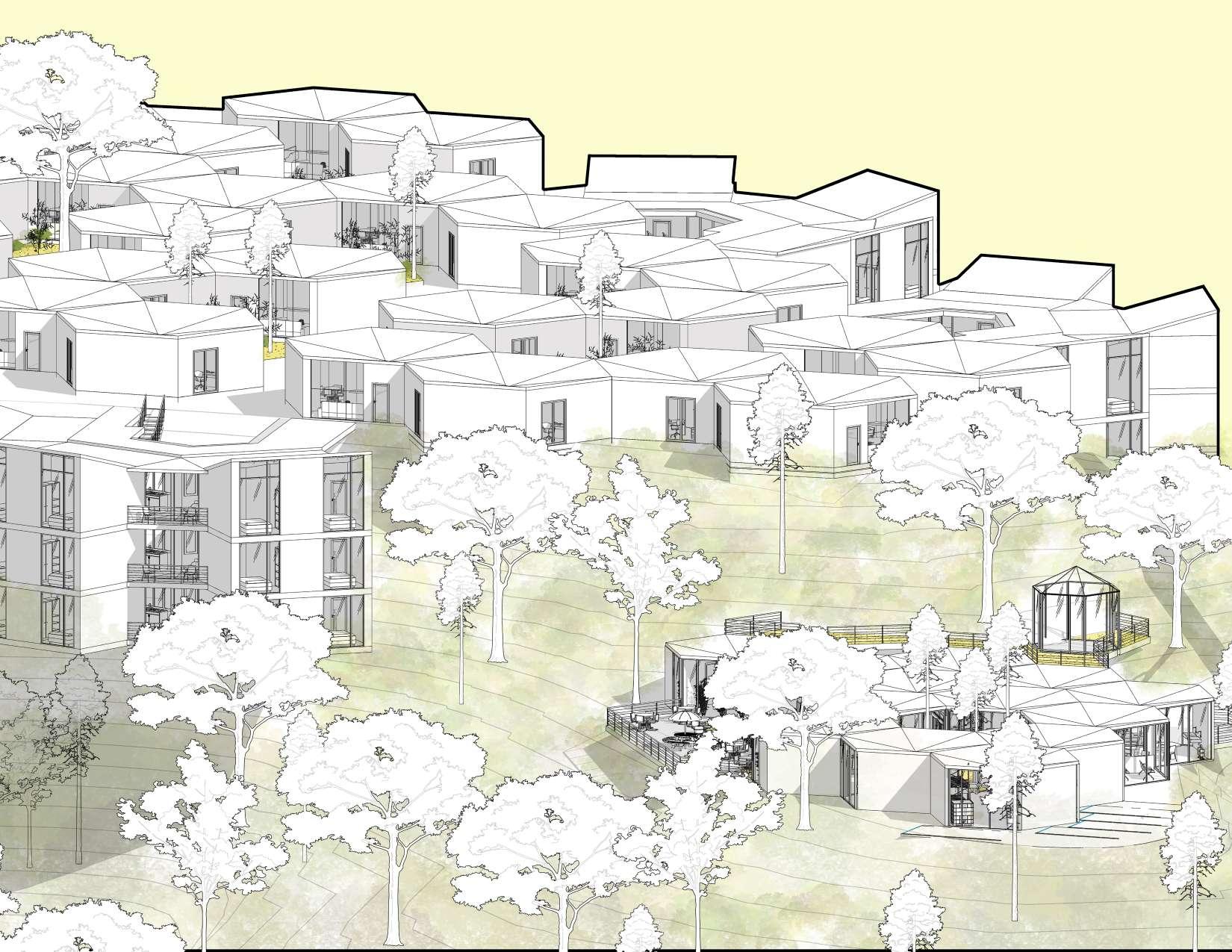

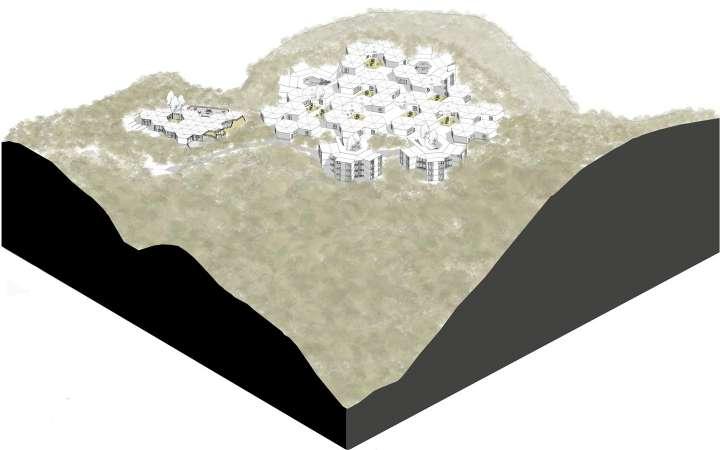

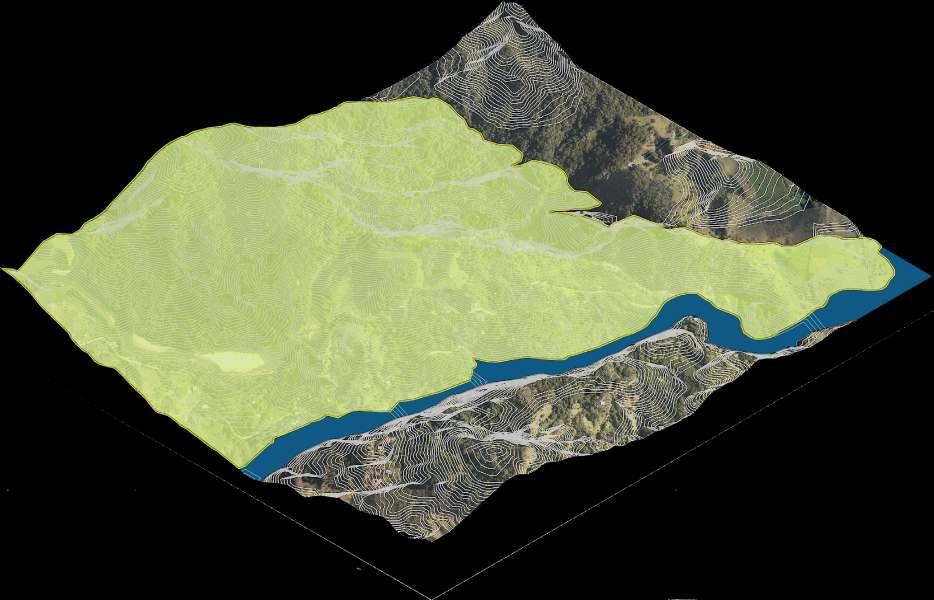

Isométrico implantación. Elaboración propia.

La intención de potenciar en muchos aspectos el territorio de San Rafael y sus lugares aledaños, para aumentar los ciclos de producción de alimentos, recursos e incluso productos de bienestar para una mayor economía y mayor alcance en un mercado de forma segura, práctica y eficaz, pues se aprovecha la capacidad de producción natural del territorio para enfocar a la producción apícola, un sector que está siendo devastado desde hace mucho tiempo y que es además esencial para la vitalidad humana.

Diversidad de niveles en cubiertas para mayor dinamismo dentro de los espacios.

Auto cultivos en espacios vacíos (estructurantes)

Espacios colectivos entre tipologías de viviendas

Daniel Felipe Lara Amaris

Pág. 9

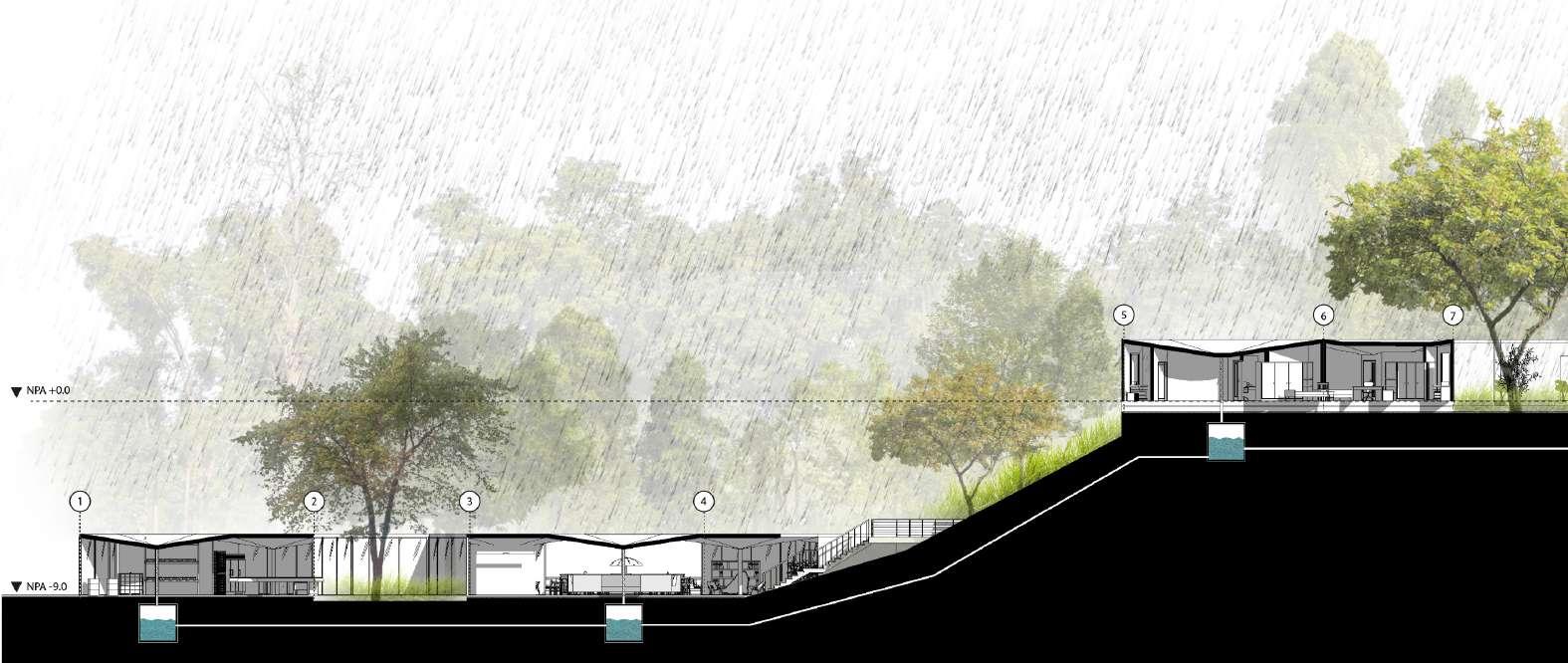

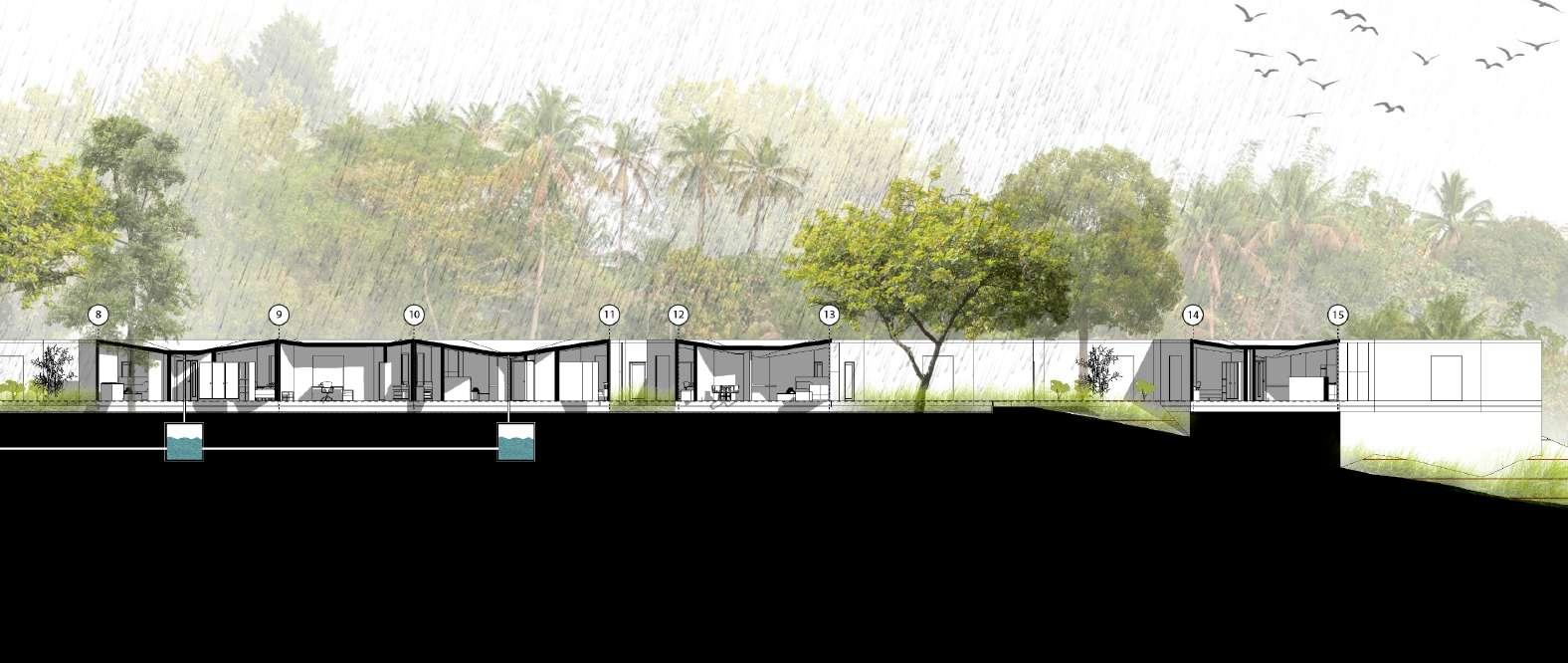

Sección transversal viviendas unifamiliar y equipamiento. Elaboración propia.

Portafolio de arquitectura

Estudios de pregrado

Collages tipo premisas de diseño.

Relación del hacer con el ser, vivienda y producción. Entorno natural como estructurante modular.

El desarrollo del proyecto plantea el cuidado y la especíca atención a la cultura apiaria y sus procesos, desde el cuidado y la conservación de las abejas, hasta la producción y distribución de miel y sus productos derivados.

Desarrollo de espacios enfocados al desarrollo de comunidades diferentes pero que cohabitan.

Esquema de implantación del proyecto. Elaboración propia.

Pág. 10

Daniel Felipe Lara Amaris Pág. 11 SUBE EQUIPAMIENTO COLECTIVO 4 1 B A LOBBY BAÑOS RESTAURANTE DECK RESTAURANTE EXPOSICIONES SALA MÚLTIPLE BAÑOS PREPARACIÓN Y PROCESAMIENTO DE INSUMOS ALMACENAMIENTO Y TRANSPORTE PRODUCCIÓN DE INSUMOS SECADO DE INSUMOS SALA DE REUNIONES SALA ADMINISTRATIVA LABORATORIO AULAS DE ESTUDIO CUIDADO Y SEGUIMIENTO APÍCOLA H 0.35 3.65 0.22 1.49 0.34 1.75 0.220.22 3.98 0.18 0.37 1.64 0.34 1.64 0.08 0.25 1.64 0.34 1.63 0.08 0.33 1.64 0.34 1.64 4.05 0.28 1.64 0.26 1.55 0.28 1.63 0.34 1.64 0.42 1.63 0.34 1.64 0.28 3.82 0.10 0.28 3.55 0.27 0.35 3.65 4.050.22 3.58 0.22 0.28 3.45 0.22 3.98 0.18 0.28 3.61 0.37 3.61 0.08 0.42 3.61 0.25 3.61 0.08 0.28 3.82 0.10 0.33 3.61 0.28 3.55 0.27 4.00 4.05 4.02 3.98 4.38 3.96 4.03 4.10 3.91 4.20 3.93 4.11 0.24 1.64 0.26 1.55 0.280.24 3.45 0.28 3.97 0.30 3.71 0.30 3.714.01 3.79 0.403.79 0.40 4.20 0.22 1.64 0.34 1.64 0.12 0.22 3.61 0.12 3.94 3.56 0.353.56 0.353.92 0.35 1.64 0.12 1.77 0.18 0.35 3.53 0.18 4.06 4.01 4.01 4.01 15.7515.7515.75 4.684.684.68 0.07 1.86 0.23 1.49 0.35 0.07 3.58 0.35 4.00 0.36 3.28 0.360.36 3.29 0.35 4.00 0.35 3.88 4.97 2.75 4.04 0.35 3.88 4.97 2.75 4.04 16.00 4.004.004.00 4.464.464.46 11.19 11.19 11.19 3.94 12.25 3.75 11.25 0.36 8.17 0.32 3.06 0.440.12 11.77 0.20 3.70 0.30 7.56 0.12 1.80 0.34 1.64 0.22 7.95 0.110.56 3.05 0.38 7.70 0.36 7.88 0.42 3.06 0.590.12 7.59 0.15 3.94 7.56 0.12 1.95 0.34 1.71 0.14 17.07 0.300.300.300.300.300.300.30 0.80 3.74 2.38 1.30 4.05 0.24 3.59 0.23 7.83 0.23 3.80 0.23 3.61 0.12 2.02 0.120.69 0.80 2.00 11.00 1.10 0.11 1.00 0.200.50 0.70 0.20 7.78 0.49 1.64 0.27 1.55 0.14 7.92 0.21 8.36 0.10 7.59 4.28 11.67 0.21 4.16 4.04 0.11 6.63 0.12 8.34 1.07 7.68 0.25 PRE LOBBY N.P.A -10.0 PRIMER-NIVEL N.P.A -10.0 PRIMER-NIVEL N.P.A -10.0 PRIMER-NIVEL N.P.A -10.0 PRIMER-NIVEL N.P.A PRIMER-NIVEL Área: 542m2 Escala 1:75 B B' A A' Planta equipamiento colectivo. Centro Apiario.

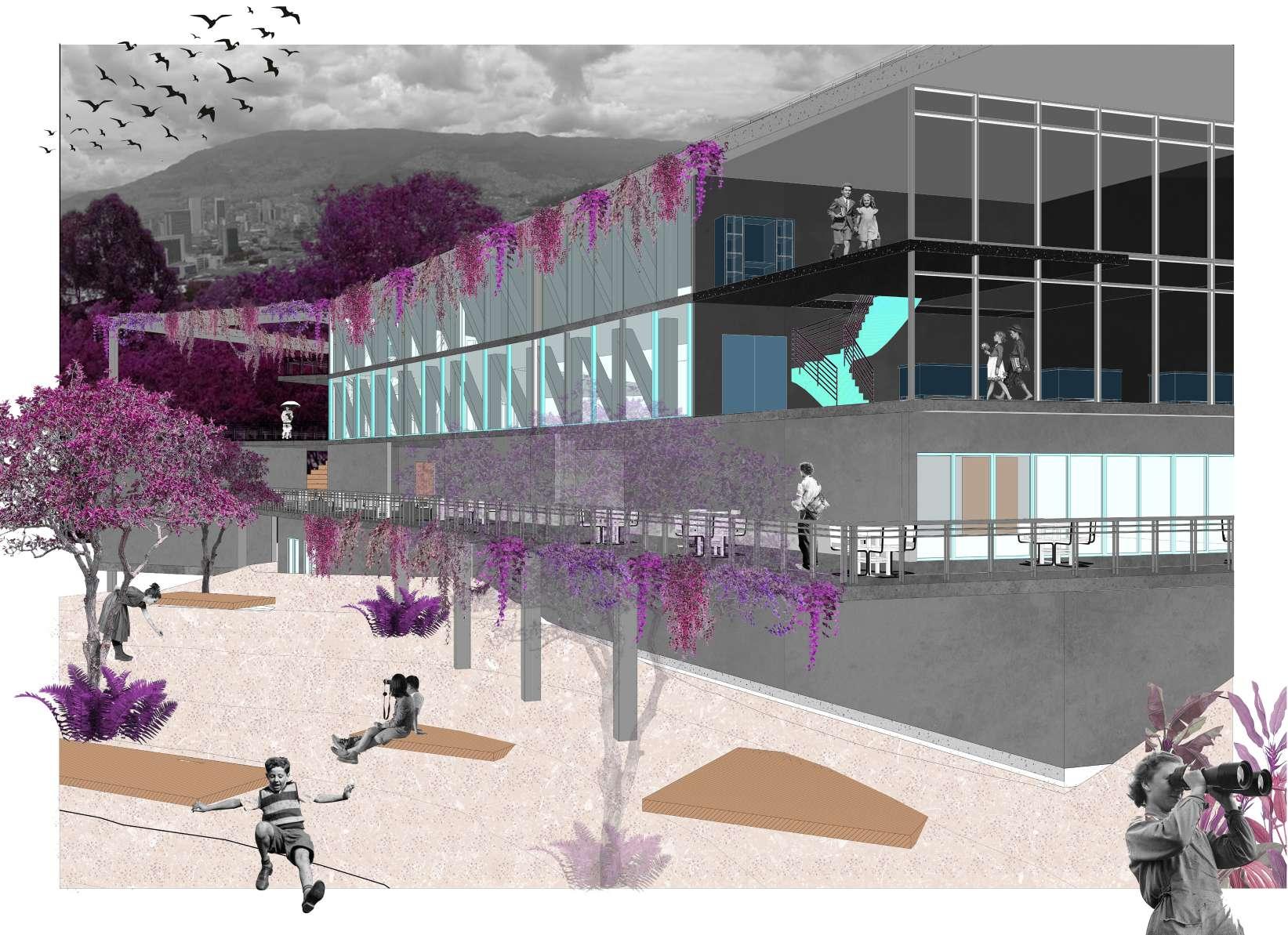

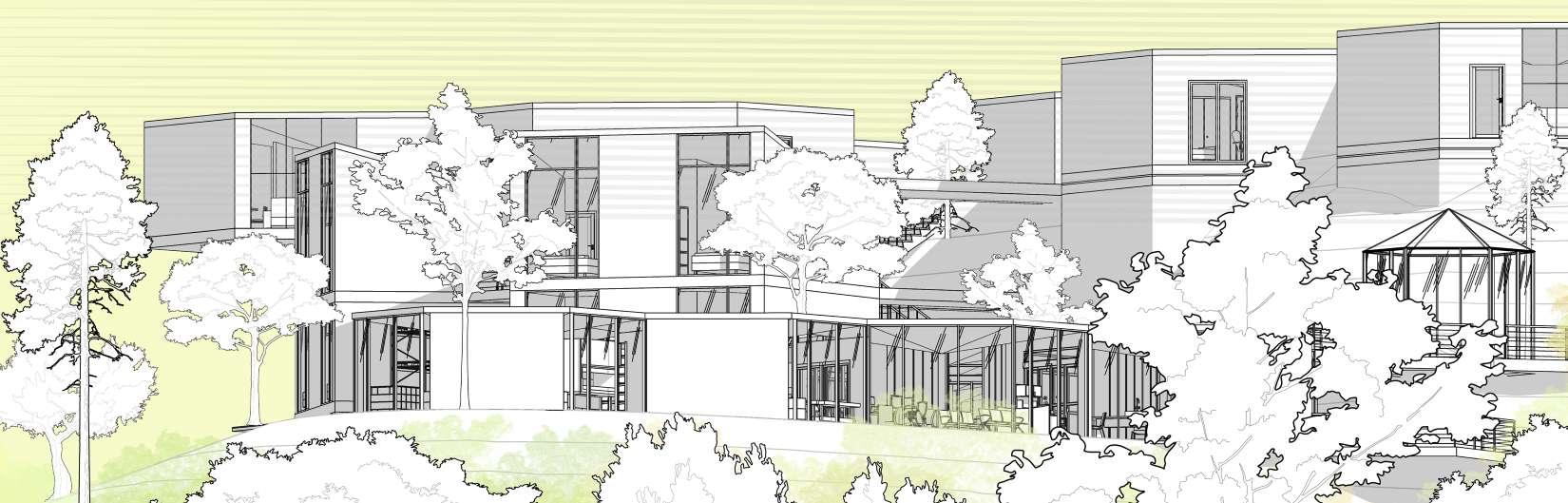

Imaginarios equipamiento colectivo.

Portafolio de arquitectura | Estudios de pregrado Pág. 12 SECCIÓN A-A´ EQUIPAMIENTO COLECTIVO Escala 1:75 A B C D E G H 0.10 1.86 0.13 1.84 0.14 1.11 0.09 5.07 0.11 1.90 0.10 3.81 0.10 0.020.11 1.88 0.20 5.84 0.14 5.83 0.20 3.91 0.10 3.83 0.14 2.78 0.09 5.07 0.11 7.81 0.11 1.88 0.20 5.84 0.14 5.83 0.20 3.91 3.98 42.01 ALMACENAMIENTO Y TRANSPORTE PRODUCCIÓN DE INSUMOS Y SECADO DE INSUMOS EXPOSICIONES PRE LOBBY 0.100.75 0.49 1.84 0.14 2.78 0.09 2.97 0.20 1.87 0.14 1.16 0.74 0.11 0.83 1.54 1.44 0.11 1.16 0.76 0.20 1.90 3.93 0.14 3.97 1.86 0.20 1.01 0.300.300.300.300.300.30 0.300.300.300.300.300.300.300.30 5.52 ALMACENAMIENTO DE AGUA LLUVIA RIEGO DE CULTIVOS ALMACENAMIENTO DE AGUA LLUVIA RIEGO DE CULTIVOS ALMACENAMIENTO DE AGUA LLUVIA RIEGO DE CULTIVOS N.P.A. 0.00 N.P.A. +3.00 DETALLE CUBIERTA TIPO MARIPOSA CON CANOA INTERIOR DETALLE LOSA DE SENDERO 0.30 1.010.17 1.800.75 CUIDADO Y SEGUIMIENTO APÍCOLA B Sección A-A` equipamiento

colectivo.

Centro

Apiario.

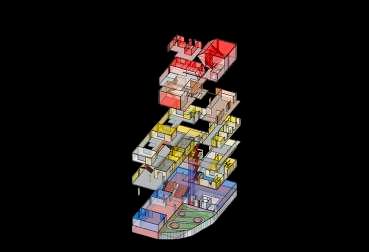

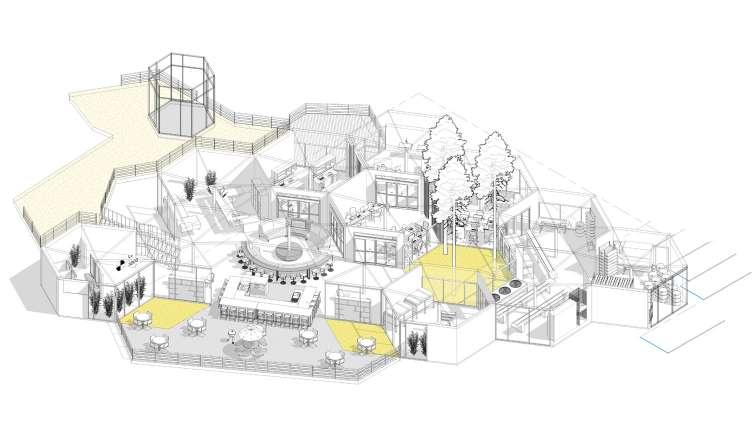

Isométrico funcionamiento y estructura del equipamiento colectivo.

Level 0 Level 3000

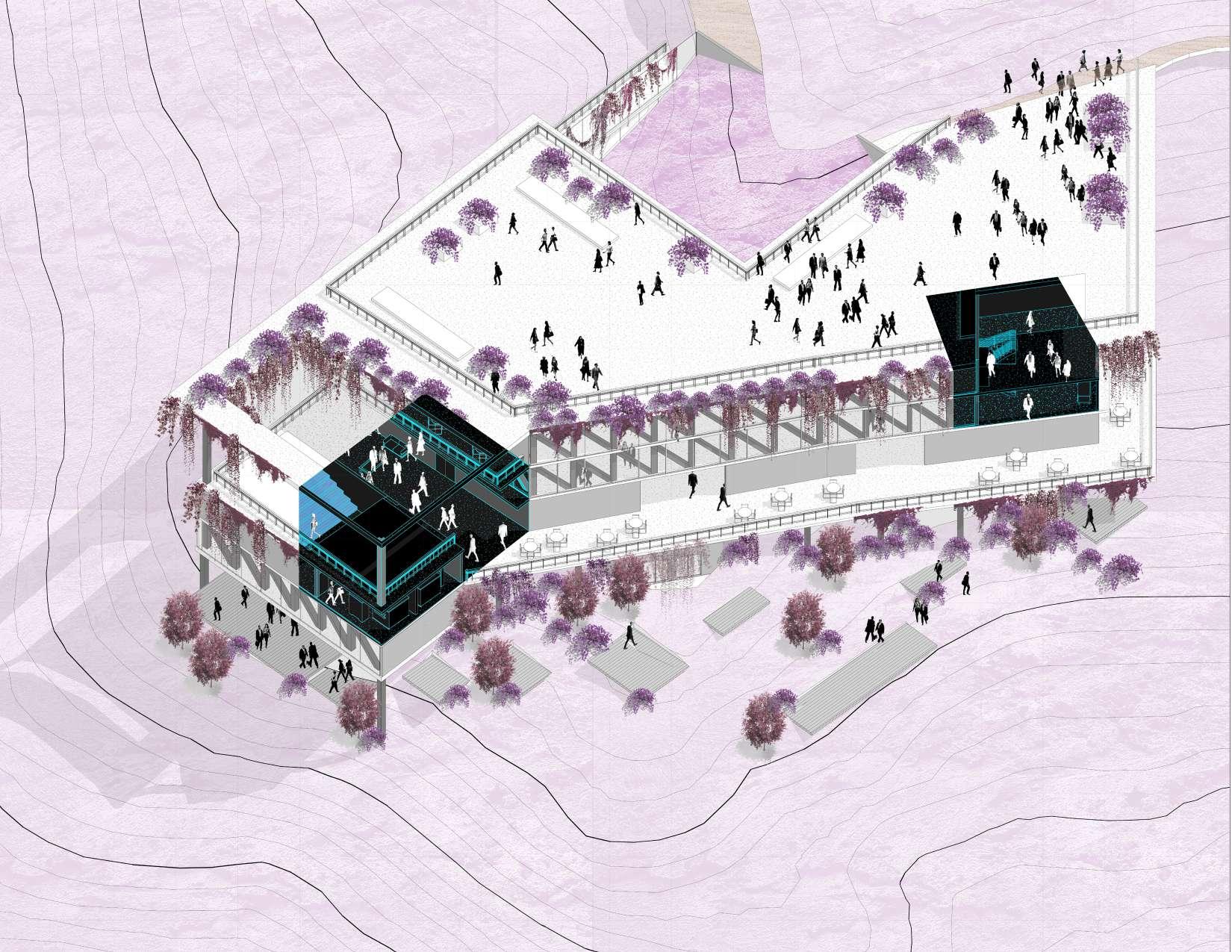

Isométrico del equipamiento colectivo. Centro Apiario.

El desarrollo del proyecto plantea el cuidado y la específica atención a la cultura apiaria y sus procesos, desde el cuidado y la conservación de las abejas, hasta la producción y distribución de miel y sus productos derivados. Acá se reevaluará la influencia del turismo a través de un equipamiento enfocado a la realización de actividades tanto productivas como comerciales:

-Restaurantes y áreas de comidas distribuidas -Bar con el aprovechamiento de la producción de miel. -Laboratorios para el estudio de productos con base a la miel -Lugares de descanso al aire libre con acceso a cultivos, huertas y jardines. -Áreas de pecoreo de las abejas -Áreas de servicio.

DETALLE LOSA DE SENDERO

A B A

Detalle de equipamiento colectivo. Centro Apiario.

EXPOSICIONES

Daniel Felipe Lara Amaris Pág. 13 SECCIÓN B-B´ EQUIPAMIENTO COLECTIVO Escala 1:75 EQUIPAMIENTO E F G 1.84 0.14 5.84 0.14 5.83 0.20 3.91 0.14 5.84 0.14 5.83 0.20 3.91 3.98 A B C ALMACENAMIENTO Y TRANSPORTE EXPOSICIONES PRE LOBBY 1.84 0.14 1.90 3.93 0.14 3.97 1.86 0.20 1.01 0.300.300.300.300.300.30 0.300.300.300.300.300.300.300.30 ALMACENAMIENTO DE AGUA LLUVIA RIEGO DE CULTIVOS ALMACENAMIENTO DE AGUA LLUVIA RIEGO DE CULTIVOS ALMACENAMIENTO DE AGUA LLUVIA RIEGO DE CULTIVOS RESTAURANTE CAFETERIAAULAS DE ESTUDIO DECK AULAS DE ESTUDIO 0.49 3.51 0.17 0.15 3.05 1.66 2.13 0.15 2.93 1.34 2.63 0.15 2.75 2.71 5.282.54 6.71 0.15 6.84 0.15 3.39 0.15 2.75 7.99 31.65 0.94 0.04 1.00 0.04 0.98 0.04 3.50 0.18 0.77 2.43 3.45 0.29 3.39 0.20 2.51 0.20 1.66 4.41 5.50 N.P.A. 0.00 N.P.A. +3.00 DETALLE CUBIERTA TIPO MARIPOSA CON CANOA INTERIOR

ACABADO EN MADERA WPC DECK COLOR REDWOOD LOSA VACIADA EN CONCRETO DE TRÁFICO MEDIO PASAMANOS CON PANELES DE CRISTAL MORTERO DE NIVELACIÓN LISTÓN EN MADERA 10X10CM CANAL RECOLECTOR DE AGUAS LLUVIAS TEJA SINGLE NEGRA VIGA EN

0.30 1.01

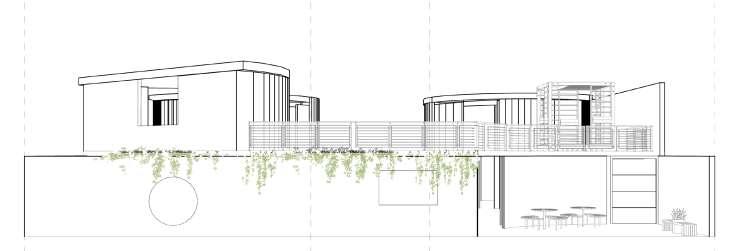

Sección B-B` equipamiento colectivo. Centro Apiario.

COMEDOR

VIVIENDA MULTIFAMILIAR BLOQUE1/4

BAJA

JARDINERASCOLECTIVAS

BAÑO1

BAÑO2

HABITACIÓN2

SUBE

Portafolio de arquitectura | Estudios de pregrado Pág. 14

COCINA HABITACIÓN1

2 3 4 A B 1 6 PT1 H 2.10 PT2H 2.10 PV1 H 2.7 PV4 2.7 1.38 .26 1.38 .26 1.64 .30 1.90 .30 2.32 1.00 1.40 .74 .91 .10.11 .93 1.40 1.24 3.14 .91 .10.11 3.58 7.85 ACCESO 1.90 .12 .12 .12 2.06 .29 .12 2.04 .30 2.45 .15 1.42.26 1.31 1.57 Área:55m2 N.P.A -3.0 PRIMER-NIVEL

00.7000.00 Escala1:50 A A' B B' 5

SALA PT3 PT4 2.10 PT5 2.10 PV2 H 2.3 PV3 2.3 .58 .10 .58 .47 1.37 .90 .11 .58 .10 3.32 .11 4.10 .15 2.66 .10 1.65 .10 2.74 .15 .15 2.66 .10 1.65 .10 2.74 .15 7.54 .11 .94 1.04 .77 .58 .10 .55 .11 3.33 .10 .55 4.09 2.66 .10 .80 .10 2.74 2.41 .11 1.16 .77 .10 1.56 .15 .56 .10 .74 Planta vivienda multifamiliar.

Daniel Felipe Lara Amaris Pág. 15 B CSECCIÓN A-A´ VIVIENDA MULTIFAMILIAR Escala 1:50 A D E SALA COMEDOR SALA COMEDOR SALA - COMEDOR ACCESO ACCESO ACCESO DECK VIVIENDA 1-2 VIVIENDA 2 VIVIENDA 2 VIVIENDA 2 HABITACIÓN 2 HABITACIÓN 2 HABITACIÓN 2 DECK VIVIENDA 1-3 HABITACIÓN 1 HABITACIÓN 1 HABITACIÓN 1 VIVIENDA 3 VIVIENDA 3 VIVIENDA 3 VIVIENDA 1 VIVIENDA 1 VIVIENDA 1 0.23 1.12 1.16 0.68 0.15 0.63 0.48 0.15 1.21 0.76 0.15 3.34 0.13 3.81 0.25 1.99 0.15 0.40 0.50 0.15 3.98 0.15 1.59 1.28 0.23 0.23 2.96 0.15 2.79 0.15 1.97 0.15 3.34 0.01 3.81 3.53 0.15 0.90 0.15 3.98 0.15 2.87 0.23 32.08 0.23 1.12 1.16 0.80 2.33 0.60 1.25 1.47 1.26 1.51 0.17 3.11 0.02 1.00 0.14 0.11 3.83 0.72 0.570.25 2.54 0.50 0.55 0.030.54 1.33 1.28 0.23 N.P.A. 0.00 N.P.A. -3.00 N.P.A. -6.00 N.P.A. -9.00 N.P.A. +1.06 DETALLE EMPATE DE LOSA EN MURO INTERIOR PISO ACABADO EN CONCRETO LISO LOSA VACIADA EN CONCRETO MURO EN MAMPOSTERÍA ESTRUCTURAL LADRILLO ROJO A LA VISTA MORTERO DE NIVELACIÓN 4.45 4.45 DECK VIVIENDA 1-2 DECK VIVIENDA 1-3 DECK VIVIENDA 1-2 DECK VIVIENDA 1-3 1.28 A A Sección A-A` vivienda multifamiliar.

La agrupación de viviendas multifamiliares a través de un vacío, este con la misma modulación que desarrolla un programa dinámico en tres niveles abajo a partir del 0.0m de esta forma su cubierta será habitable y lugar de visuales hacía el paisaje.

DETALLE

A-A´ VIVIENDA MULTIFAMILIAR

SECCIÓN A-A´ VIVIENDA MULTIFAMILIAR

Sección B-B` vivienda multifamiliar.

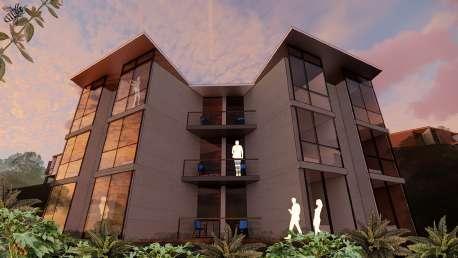

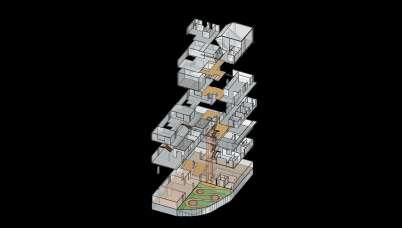

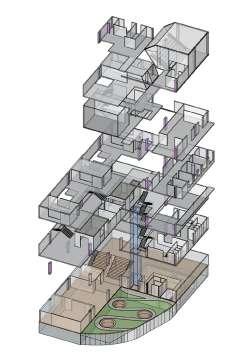

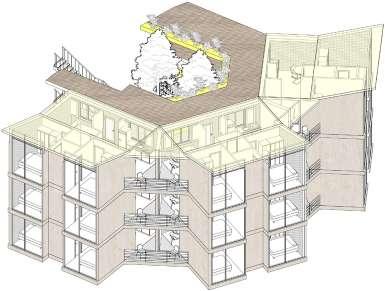

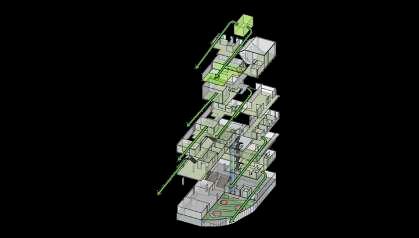

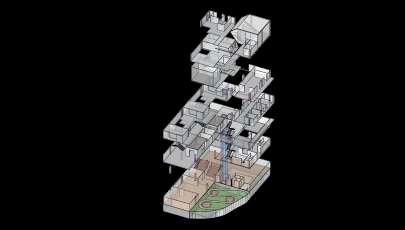

Isométrico de la vivienda multifamiliar. Isométrico funcionamiento y estructura de la vivienda multifamiliar.

Portafolio de arquitectura | Estudios de pregrado Pág. 16 UNIVERSIDAD PONTIFICIA BOLIVARIAN FACULTAD DE ARQUITECTURA ID Daniel Felipe Lara Amaris 000369945 NORTE: PROYECTO: CONVENCIONES: UBICACIÓN: AÑO: 2022 Tipo ventana Altura ventana Altura Silla MUROS MAMPOSTERÍA PISO ACABADO BALDOSA VACIADO EN CONCRETO LOCALIZACIÓN: TALLER DE VIVIENDA SOCIAL RURAL San Rafael Antioquia Colombia CENTRO CULTURAL Y DE TURISMO APÍCOLA Tipo puerta Altura puerta EN CONCRETO LISO TERRENO PT1 H 2.10 V - 1 SILLAR DINTEL 00.7000.00 SALA COMEDOR SALA COMEDOR C Escala 1:50 A N.P.A. 0.00 N.P.A. -3.00 N.P.A. -6.00 5.48 0.82 1.35 1.31 0.93 0.73 1.35 0.94 0.15 3.63 0.85 0.11 3.86 0.14 5.48 7.42 0.15 3.63 0.14 4.83 0.13 21.78 1.73 0.050.300.30 1.50 1.34 1.31 0.93 0.73 1.35 0.92 0.30 0.80 1.92 0.11 1.53 2.34 0.14 DETALLE EMPATE DE MURO CON VENTANA MARCO ALUMINIO DE VENTANA LAGRIMAL DE ALUMINIO MURO EN MAMPOSTERÍA ESTRUCTURAL LADRILLO ROJO LA VISTA VENTANA EN VIDRIO HABITACIÓN HABITACIÓN SECCIÓN A-A´ VIVIENDA MULTIFAMILIAR 0.15 B UNIVERSIDAD PONTIFICIA BOLIVARIANA FACULTAD DE ARQUITECTURA ID Daniel Felipe Lara Amaris 000369945 NORTE: PROYECTO: CONVENCIONES: UBICACIÓN: AÑO: 2022 Tipo ventana Altura ventana Altura Silla MUROS MAMPOSTERÍA PISO ACABADO BALDOSA VACIADO EN CONCRETO LOCALIZACIÓN: TALLER DE VIVIENDA SOCIAL RURAL San Rafael Antioquia Colombia CENTRO CULTURAL Y DE TURISMO APÍCOLA Tipo puerta Altura puerta EN CONCRETO LISO TERRENO PT1 H - 2.10 V 1 SILLAR DINTEL 00.7000.00 SALA COMEDOR SALA COMEDOR B C Escala 1:50 N.P.A. 0.00 N.P.A. -3.00 N.P.A. -6.00 5.48 0.82 1.35 1.31 0.93 0.73 1.35 0.94 0.15 3.63 0.85 0.11 3.86 0.14 5.48 7.42 0.15 3.63 0.14 4.83 0.13 21.78 1.73 0.050.300.30 1.50 1.34 1.31 0.93 0.73 1.35 0.92 0.30 0.80 1.92 0.11 1.53 2.34 0.14 DETALLE EMPATE DE MURO CON VENTANA MARCO ALUMINIO DE VENTANA LAGRIMAL DE ALUMINIO MURO EN MAMPOSTERÍA ESTRUCTURAL LADRILLO ROJO A LA VISTA VENTANA EN VIDRIO HABITACIÓN 1 HABITACIÓN 1 SECCIÓN A-A´ VIVIENDA MULTIFAMILIAR 0.15 B B PONTIFICIA BOLIVARIANA ARQUITECTURA PLANCHA: unifamiliar B-B´ 6/10 Amaris Tipo ventana Altura ventana Altura Sillar MAMPOSTERÍA BALDOSA CONCRETO VIVIENDA Colombia CULTURAL Y APÍCOLA Tipo puerta Altura puerta LISO SALA COMEDOR SALA COMEDOR HABITACIÓN 1 B C Escala 1:50 A N.P.A. 0.00 N.P.A. -3.00 N.P.A. -6.00 N.P.A. -9.00 5.48 0.82 1.35 1.31 0.93 0.73 1.35 0.94 0.15 3.63 0.85 0.11 3.86 0.14 5.48 7.42 0.15 3.63 0.14 4.83 0.13 21.78 1.73 0.050.300.30 1.50 1.34 1.31 0.93 0.73 1.35 0.92 0.30 0.80 1.92 0.11 1.53 2.34 0.14 DETALLE EMPATE DE MURO CON VENTANA MARCO ALUMINIO DE VENTANA LAGRIMAL DE ALUMINIO MURO EN MAMPOSTERÍA ESTRUCTURAL LADRILLO ROJO A LA VISTA VENTANA EN VIDRIO

HABITACIÓN

1 HABITACIÓN 1

0.15 SALA COMEDOR B B BOLIVARIANA ARQUITECTURA PLANCHA: unifamiliar B-B´ 6/10 s ventana Altura ventana Altura Sillar MAMPOSTERÍA BALDOSA CONCRETO VIVIENDA Colombia CULTURAL Y APÍCOLA puerta Altura puerta LISO SALA COMEDOR SALA COMEDOR HABITACIÓN 1 B C Escala 1:50 A N.P.A. 0.00 N.P.A. -3.00 N.P.A. -6.00 N.P.A. -9.00 5.48 0.82 1.35 1.31 0.93 0.73 1.35 0.94 0.15 3.63 0.85 0.11 3.86 0.14 5.48 7.42 0.15 3.63 0.14 4.83 0.13 21.78 1.73 0.050.300.30 1.50 1.34 1.31 0.93 0.73 1.35 0.92 0.30 0.80 1.92 0.11 1.53 2.34 0.14

EMPATE DE MURO CON VENTANA MARCO ALUMINIO DE VENTANA LAGRIMAL DE ALUMINIO MURO EN MAMPOSTERÍA ESTRUCTURAL LADRILLO ROJO A LA VISTA VENTANA EN VIDRIO HABITACIÓN 1 HABITACIÓN 1

0.15 SALA COMEDOR B B 0.82 4.83 0.11 SALA COMEDOR SALA COMEDOR HABITACIÓN 1 B C Escala 1:50 A N.P.A. 0.00 N.P.A. -3.00 N.P.A. -6.00 N.P.A. -9.00 5.48 0.82 1.35 1.31 0.93 0.73 1.35 0.94 0.15 3.63 0.85 0.11 3.86 0.14 5.48 7.42 0.15 3.63 0.14 4.83 0.13 21.78 1.73 0.050.300.30 1.50 1.34 1.31 0.93 0.73 1.35 0.92 0.30 0.80 1.92 0.11 1.53 2.34 0.14 DETALLE EMPATE DE MURO CON VENTANA MARCO ALUMINIO DE VENTANA LAGRIMAL DE ALUMINIO MURO EN MAMPOSTERÍA ESTRUCTURAL LADRILLO ROJO A LA VISTA VENTANA EN VIDRIO HABITACIÓN 1 HABITACIÓN 1 SECCIÓN

0.15 SALA COMEDOR B B

A

VIVIENDA

BAJA

JARDINERASCOLECTIVAS

Daniel Felipe Lara Amaris Pág. 17

A' B B' 1 2 3 A 4 B PT1 H 2.10 ACCESO PT2 2.10 PT4 H 2.10 N.P.A +0.0 PRIMER-NIVEL SALA-COMEDOR COCINA BAÑO 1 BAÑO 2 PV1 3.0

UNIFAMILIAR TIPO 1 Área: 60m2 Escala 1:50 5.83 .18 2.78 .11 2.55 .18 .18 2.78 .11 2.55 .18 5.80 .19 2.44 .11 2.39 .43 .19 2.44 .11 2.63 .20 5.55 .15 3.00 .69 .91 .85 .20 .15 3.69 .91 .85 .20 5.80 .18 .80 1.05 .80 1.02 .25 .95 .62 .70 .10 2.88 .10 .79 .77 .95 .28 .00 2.02 .61 .93 1.09 .20 4.65 .10 HABITACIÓN 1 PV4 2.3 HABITACIÓN PRINCIPAL PV6 2.3 PT5 2.10 PT6 H 2.10 1.07 .18 1.27 .12 2.42 .12 1.34 .08 .18 1.27 .12 2.42 .12 1.34 .08 5.54 .08 1.48 .12 2.55 .12 1.39 .07 .08 1.48 .12 2.55 .12 1.39 .07 .11 1.46 .14 2.64 .12 1.26 .18 .18 1.26 .12 2.64 .14 1.46 .11 5.91 .24 .69 2.27 .10 1.00 SILLAR DINTEL 00.7000.00 V 00.7000.00 PT3 2.10 HABITACIÓN 2 PV3 H 2.3 PV2 H 2.3 PV5 2.3 PV7 2.3

Planta vivienda unifamiliar.

DETALLE EMPATE DE MURO CON MARCO DE PUERTA

MURO EN MAMPOSTERÍA ESTRUCTURAL LADRILLO ROJO A LA VISTA PUERTA MILANO PARDO

PERFIL EN MADERA DE PUERTA

SECCIÓN A-A´ VIVIENDA UNIFAMILIAR

MURO EN MAMPOSTERÍA ESTRUCTURAL LADRILLO ROJO A LA VISTA

TEJA SINGLE NEGRA LISTÓN EN MADERA 10X10CM

B C

MORTERO DE NIVELACIÓN

PISO ACABADO EN CONCRETO LISO LOSA VACIADA EN CONCRETO

CIMENTACIÓN ZAPATA VACIADA EN CONCRETO

VIGA EN MURO EN MAMPOSTERÍA ESTRUCTURAL LADRILLO ROJO A LA VISTA A C

Portafolio de arquitectura | Estudios de pregrado A B C 2.97 0.15 3.78 5.33 0.220.15 0.15 3.78 5.33 4.66 0.46 0.29 1.84 1.26 0.68 0.92 1.46 2.95 0.200.60 0.68 0.97 COCINA SALA - COMEDORHABITACIÓN 1 SALAPATIO COLECTIVO

Escala 1:50 A SECCIÓN B-B´ VIVIENDA UNIFAMILIAR Escala 1:50 A A COCINA HABITACIÓN 1BAÑO 1 0.15 0.46 0.97 0.11 2.19 3.68 0.38 0.11 0.99 1.53 0.15 0.15 3.38 3.93 3.10 0.15 10.71 0.28 0.34 0.97 0.11 0.28 0.14 0.68 1.09 3.68 0.38 0.11 2.39 0.27 N.P.A. 0.00 N.P.A. +3.00 DETALLE EMPATE DE LOSA EN MURO Y FUNDACIÓN DETALLE REMATE DE CUBIERTA

Pág. 18 Sección A-A` vivienda unifamiliar.

La modulación de los elementos se pensó con un modelo hexagonal, en la que se encuentra la cualidad de poner apilar y distribuir de muchas maneras a lo largo del territorio y de la cuál se emplaza conforme vaya creciendo cada módulo. La aparición y la reinterpretación de vacíos como elementos articuladores y estructurantes al interior y exterior de las viviendas, vacíos residuales que se convertirán en elementos estructurantes en los siguientes espacios.

DETALLE EMPATE DE LOSA EN MURO Y FUNDACIÓN DETALLE EMPATE DE MURO CON MARCO DE PUERTA

B

PISO

MORTERO DE NIVELACIÓN

A

CIMENTACIÓN ZAPATA

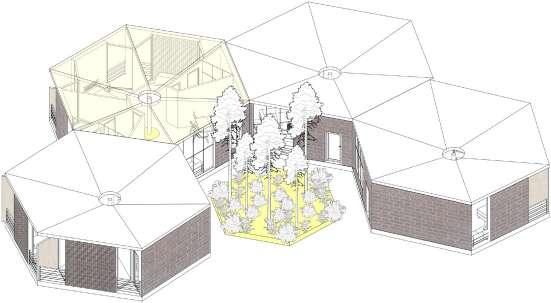

Isométrico funcionamiento y estructura de la vivienda unifamiliar.Isométrico de la vivienda unifamiliar.

B-B´ VIVIENDA UNIFAMILIAR

Daniel Felipe Lara Amaris D 3.26 3.30 2.38 0.15 0.31 2.95 10.00 0.15 3.26 0.97 0.76 0.43 0.88 1.21 0.16 3.71 0.42 0.31 2.95 N.P.A. 0.00 N.P.A. +3.00 COMEDOR COCINA HABITACIÓN 2 B SECCIÓN

Escala 1:50 A A COCINA HABITACIÓN 1BAÑO 1 0.15 0.46 0.97 0.11 2.19 3.68 0.38 0.11 0.99 1.53 0.15 0.15 3.38 3.93 3.10 0.15 10.71 0.28 0.34 0.97 0.11 0.28 0.14 0.68 1.09 3.68 0.38 0.11 2.39 0.27 N.P.A. 0.00 N.P.A. +3.00

PERFIL EN MADERA DE PUERTA MURO EN MAMPOSTERÍA ESTRUCTURAL LADRILLO ROJO A LA VISTA PUERTA MILANO PARDO

ACABADO EN CONCRETO LISO LOSA VACIADA EN CONCRETO MURO EN MAMPOSTERÍA ESTRUCTURAL LADRILLO ROJO A LA VISTA

VACIADA EN CONCRETO

Pág. 19 Sección B-B` vivienda unifamiliar.

TALLER VII

Smart Cities - Proyecto Oasis Urbano

Micro clima tramo D

A través del taller los estudiantes establecen relaciones urbanas y arquitectónicas mediante conceptos, nociones y herramientas de diseño e intervención multiescalar, esto con el objetivo de reativar las dinámicas urbanas de la avenida 80 y establecer conexiones con el nuevo metro ligero.

Portafolio de arquitectura | Estudios de pregrado T7 _

Pág. 20

Daniel Felipe Lara Amaris

Pág. 21

Portafolio de arquitectura | Estudios de pregrado

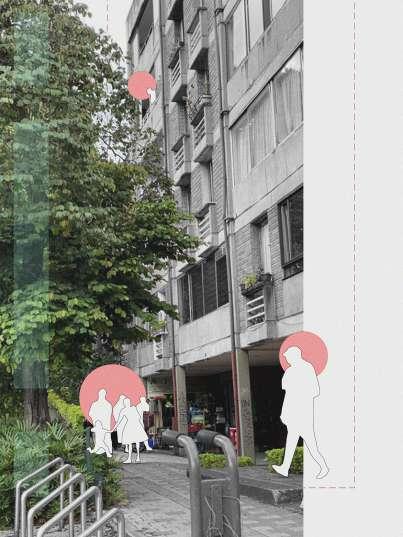

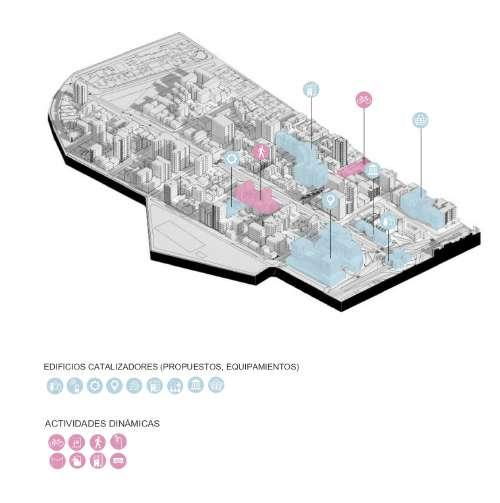

El desarrollo del análisis define ciertas nociones llamativas para el desarrollo de un proyecto urbano, encontradas a partir de premisas como la constante de escaleras para alcanzar determinados puntos, la poca arborización a lo largo de la vía de estudio y con gran capacidad y oportunidad para explotar, el paso de servicios de transporte constantes y la posible relación de la intervención con el sistema metro.

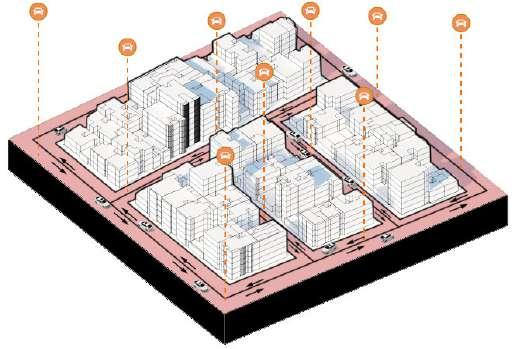

Uso de vehículo dentro de las manzanas para dar paso al uso de súpermanzanas.

Pág. 22

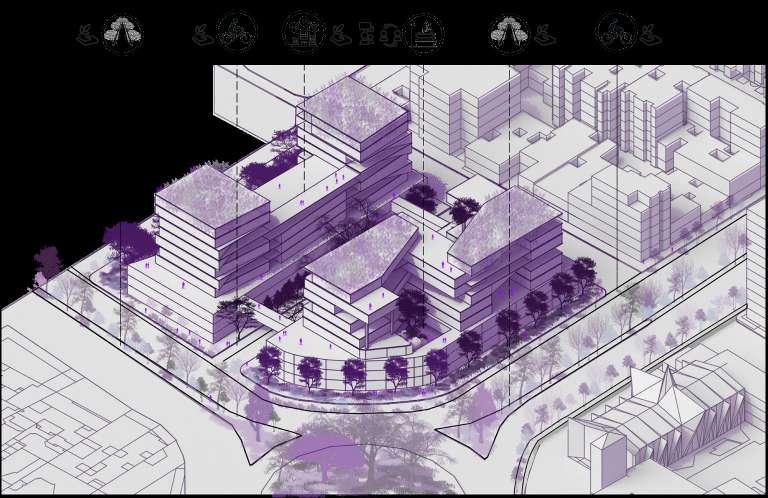

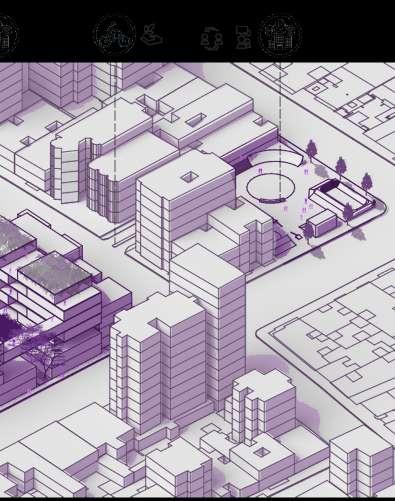

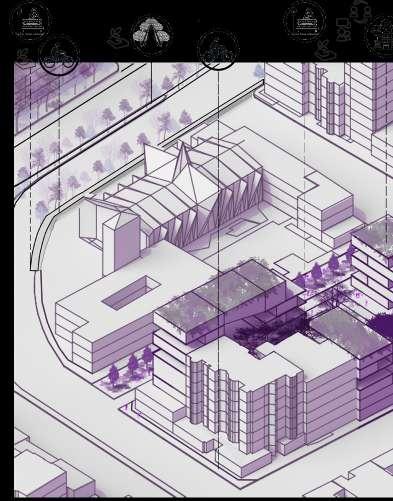

Daniel Felipe Lara Amaris Planta General del proyecto, Tramo D costado occidente Inferior Pág. 23 AV.80 AV.33 AV.33 AV.33 A Comercio Restaurante Comercio Auditorio Oficinas Oficinas Oficinas Baños Baños Baños Baños Área de esparcimiento Comercio Comercio Comercio Comercio Comercio Oficinas Oficinas Escalinatas Museo al aire libre Gimnasio Espacio multipropósito Sendero Multipropósito Espacio de eventos Carril de emergencia CarrildeemergenciaZona verde Zona verde Jardín Jardín Jardín Jardín Jardín Jardín Jardín Jardín Jardín multipropósito B' Sendero Multipropósito A'

arquitectura

de pregrado

Portafolio de

| Estudios

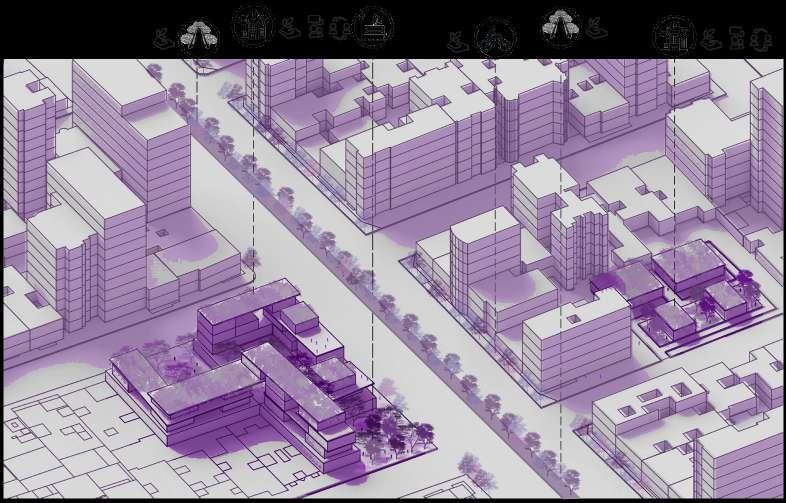

Planta General del proyecto, Tramo D costado occidente Superior

Pág. 24 Oficinas Oficinas Vivienda Vivienda Vivienda Vivienda Área socialJardín Jardín Jardín Jardín Zona verde Espacio multipropósito Espacio multipropósito Skatepark Edificio de Movilidad Servicios sostenibles

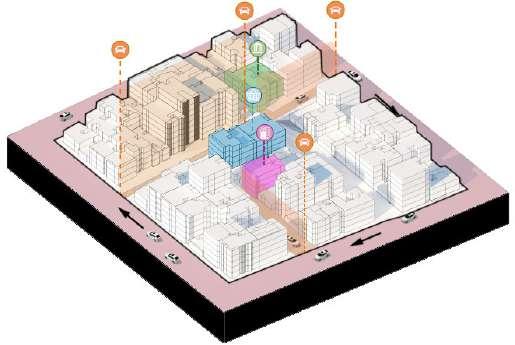

Actividad del peatón y lugares de prestación de servicios dispuestos para facilidad del usuario.

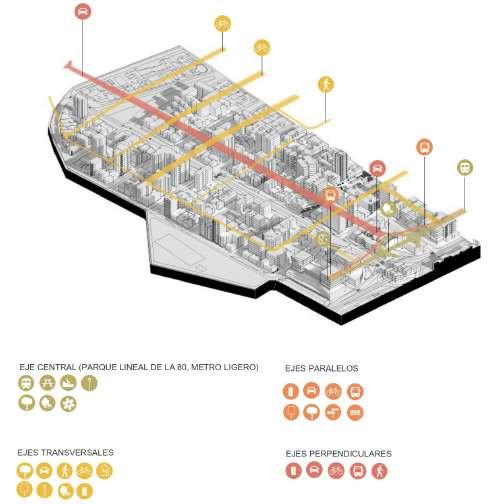

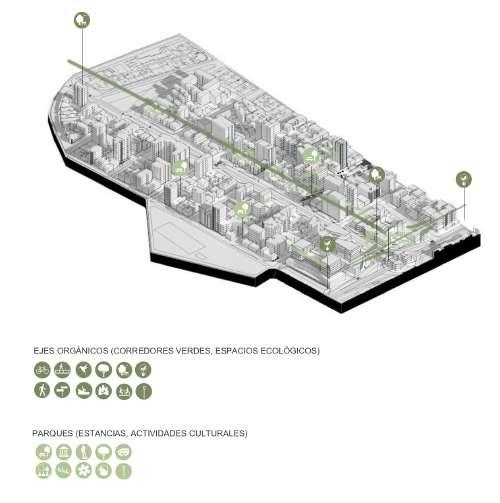

Ejes orgánicos como catalizadores en sentido transversal y longitudinal.

Tránsito en jerarquía y disperso en función del peaton.

Daniel Felipe Lara Amaris

Pág. 25

Portafolio de arquitectura

Estudios de pregrado

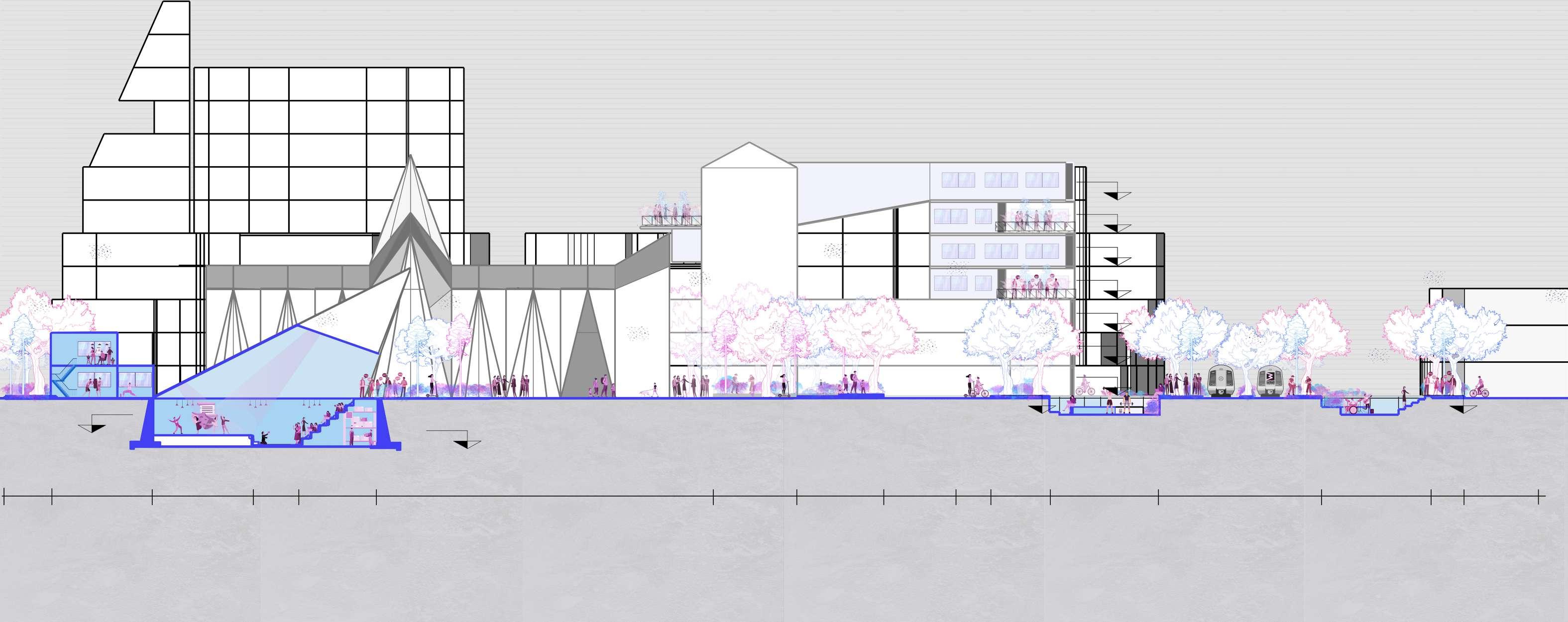

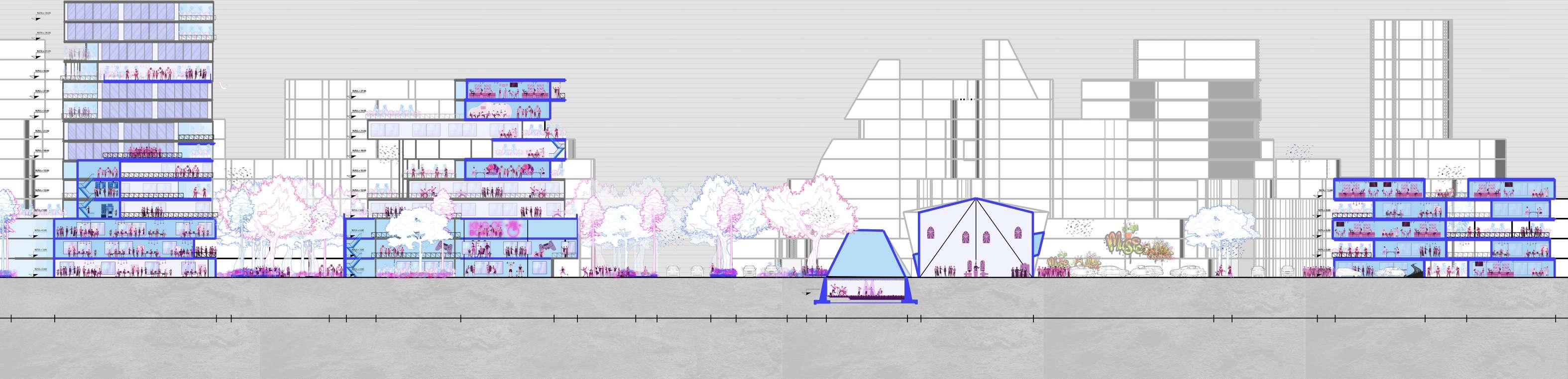

Sección A-A` Avenida 80 Pág. 26

Daniel Felipe Lara Amaris

Pág. 27

Portafolio de arquitectura | Estudios de pregrado

Sección B-B` Avenida 33 con la 80 Pág. 28

Daniel Felipe Lara Amaris

Pág. 29

TALLER VI

Paisaje, Patrimonio y Turismo

Memorial Vegetal Experimental

Para este taller se presenta una nueva forma de hacer arquitectura, de cierta forma un pensamiento crítico a partir de la conceptualización de una esencia y de esta forma el estudiante lograría concentrar sus intenciones en el desarrollo de un proyecto y un programa de interés. No solo busca ser experimental en la búsqueda de arquitectura, sino también en su representación y pensamiento.

Portafolio de arquitectura | Estudios de pregrado

T6_

Pág. 30

Memorial Vegetal Experimental.

Pág. 31

Portafolio de arquitectura | Estudios de pregrado

La aproximación al proyecto se determina desarrollando un sistema urbano no solo en la superficie del terreno sino en la variedad espacial y la diversificación de planos, es decir, la búsqueda de un sistema que comprenda y refleje la condición del valle en la que se encuentra ubicado el proyecto y los llamativos limitantes que en el se hayan (vegetación, cadenas montañas entre otros elementos naturales) que no solo reforzarán el turismo en el cerro, sino además el reconocimiento histórico por el que la ciudad ha pasado.

Se busca entonces la idealización de un proyecto enfocado en términos de memoria, en el que se puedan desarrollar diversas actividades con la constante presencia y evocación al elemento histórico y la utilización del componente natural como principal del diseño para dicho interés de estudio memorial o identitario.

Ciudad como determinante del proyecto. Elaboración propia.

Pág. 32

Daniel Felipe Lara Amaris Imagen exterior Memorial Vegetal Experimental.

Pág. 33

Portafolio de arquitectura | Estudios de pregrado

La identidad y memoria vista a partir de: “No somos solo espectadores, sino actores que compartimos el escenario con todos los demás participantes” ya que uno (usuario), no es ajeno al entorno en el cual habita y realiza susactividades diarias. es precisamente el usuario, el que debe ser participe de las modificaciones que se realicen en el espacio que utiliza. La pauperización o detrimento del mismo, será en todo caso por el desuso o la falta de identidad con ése espacio”. Afirmando el Urbanista Kevin Lynch en su libro “La imagen de la ciudad”.

Pág. 34

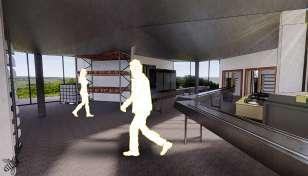

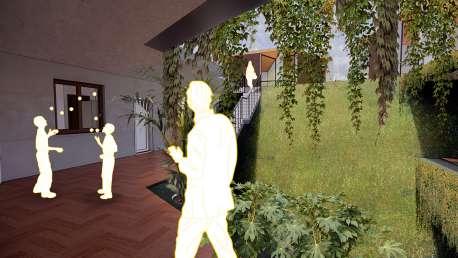

Daniel Felipe Lara Amaris Imagen interior Memorial Vegetal Experimental.

Pág. 35

PREMISAS DE DISEÑO.

Jardines colgantes de babilo nia, mantiene el recuerdo de la célula vegetal.

Fitotomia

DE DISEÑO.

a.

La reconstrucción perceptiva de un entorno construido, apropiado vehemente a través de su anatomiá, sus raices.

Premisa 1 Fitotomía, Ciencia vegetal

entroPía y esPacio urbano

600 a.C

La reconstrucción perceptiva de un entorno construido, apropiado vehemente a través de su anatomiá, sus raices.

Premisa 1 Fitotomía, Ciencia vegetal

Sistemas espaciales de sarrollados de manera organica y desequili brada, que funcionan a su vez como concep tos cambiantes en función de un nuevo surgimiento hacia un sistema de homoge neidad y limites que se disuelven en el espacio.

Piranesi y sus obras como sistema de entroPía.

Conexiones visuales

Premisa 2 Entropía y espcaio urbano

Relaciones y dinámicas disper sas en torno al valle, dentro de lo que en la urbe sucede y co nexiones esotéricas en el desa rrollo de actividades nocturnas.

Ruptura de simetría por bifurcación

del paisaje y cos mología.

La accesibilidad y circulación no se ri gen por una sime tría, es por medio del sistema dinámi co de bifurcaciones.

Premisa 4 Conexiones visuales, Esotérico del paisaje y cosmología

Portafolio de arquitectura | Estudios de pregrado

PREMISAS

600

1746

1731Esotérico

Pág. 36

disuelven en el espacio.

Daniel Felipe Lara Amaris

Premisa 2 Entropía y espcaio urbano

Ruptura de simetría por bifurcación

La accesibilidad y circulación no se ri gen por una sime tría, es por medio del sistema dinámi co de bifurcaciones.

600 a.C

La reconstrucción perceptiva de un entorno construido, apropiado vehemente a través de su anatomiá, sus raices.

Premisa 1 Fitotomía, Ciencia vegetal

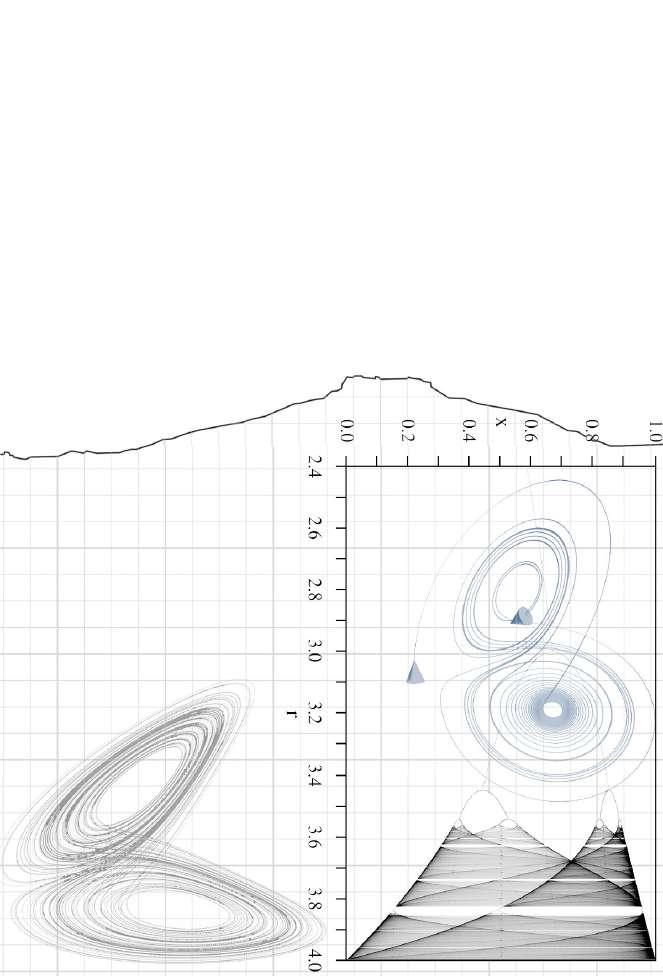

Teoría del caos y sistemas dinámicos.

Ruptura simetría bifurcación

Premisa 3 Ruptura de simetría por bifurcación

del paisaje y cos mología.

Conexiones visuales

Relaciones y dinámicas disper sas en torno al valle, dentro de lo que en la urbe sucede y co nexiones esotéricas en el desa rrollo de actividades nocturnas.

Premisa 4 Conexiones visuales, Esotérico del paisaje y cosmología

Paul Teoría dinámicos 1994Paul Glendinning

1994

1731Esotérico

Pág. 37

Portafolio de arquitectura | Estudios de pregrado

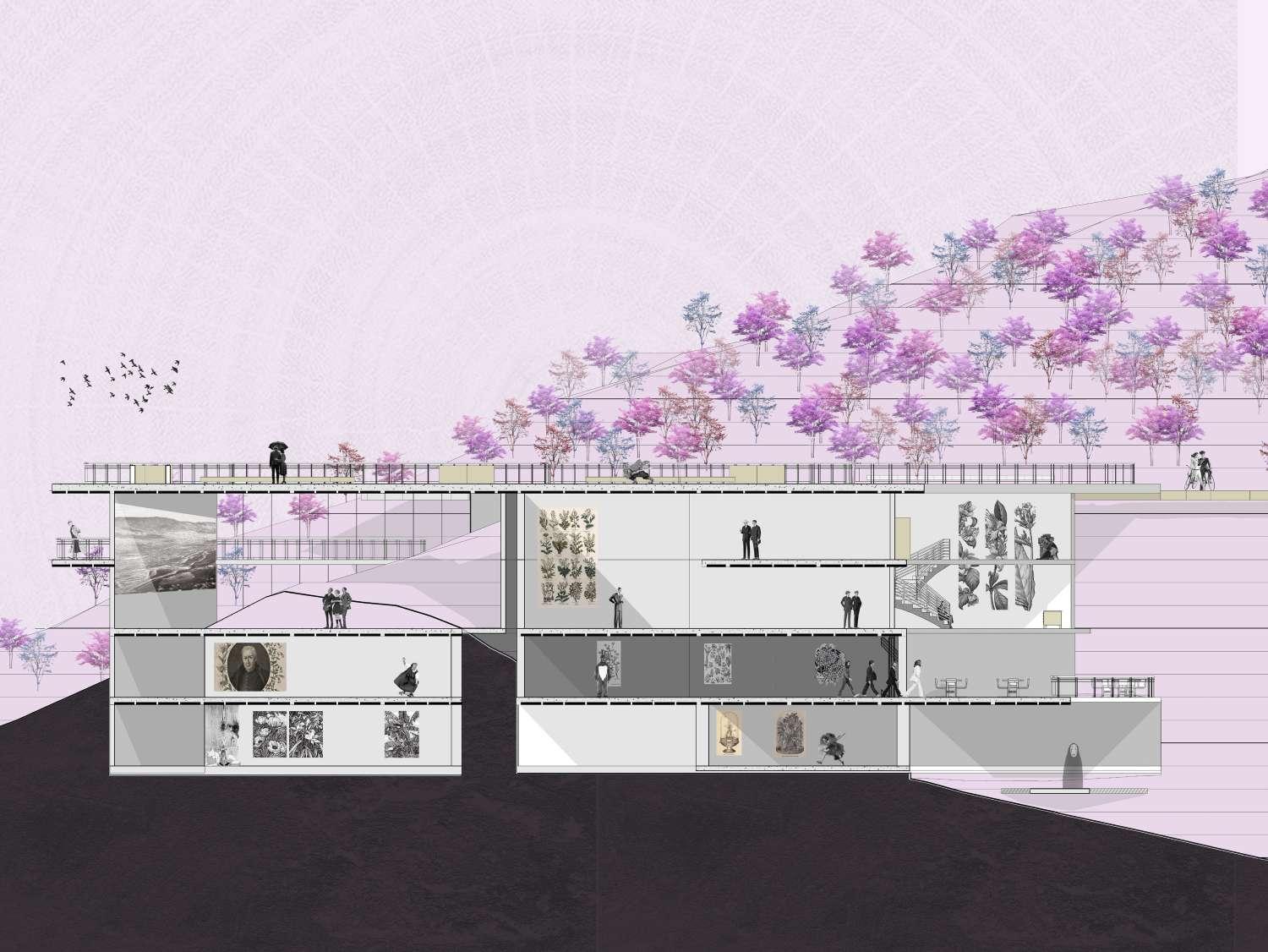

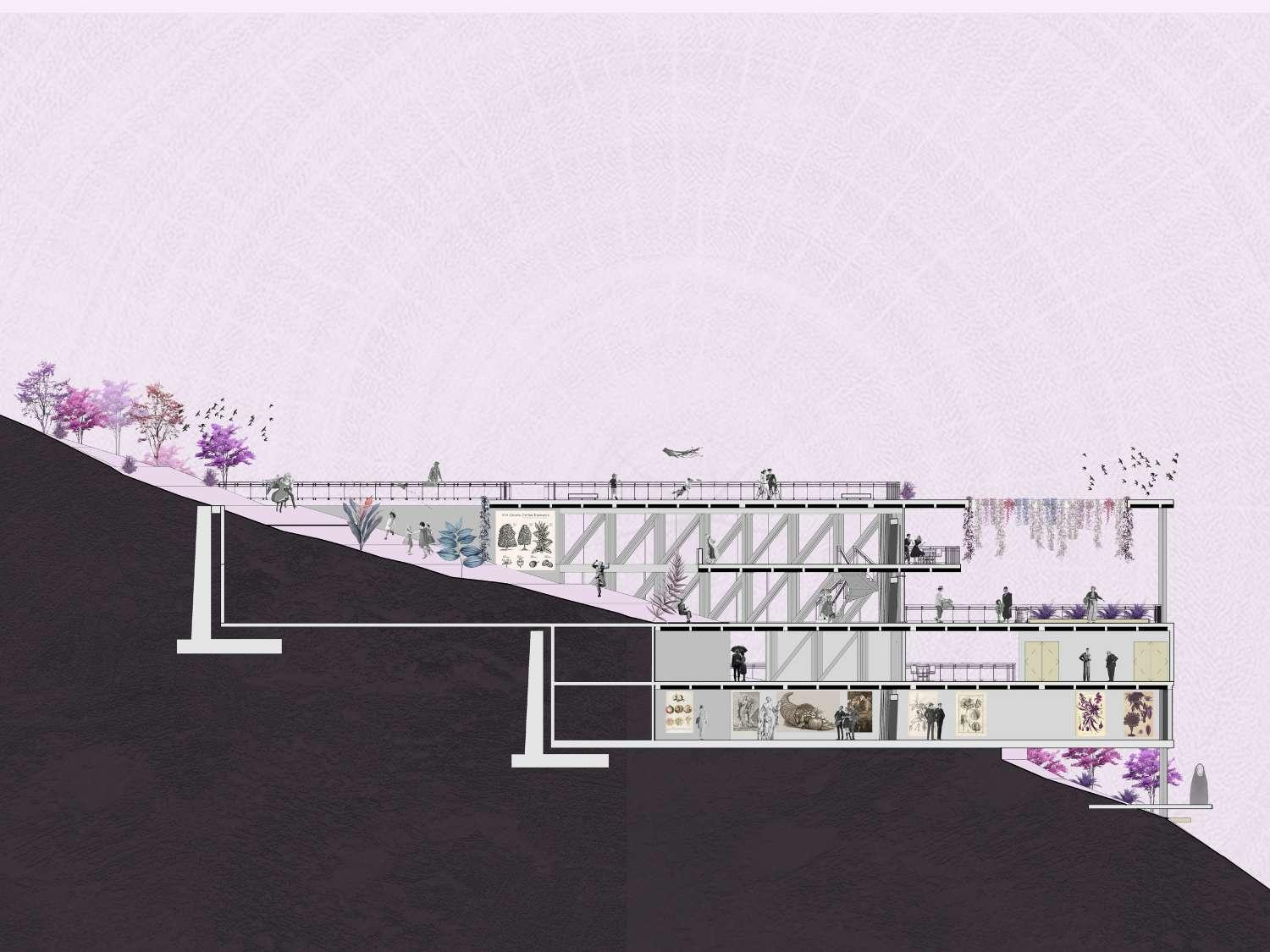

Sección A-A` Memorial

Pág. 38

Daniel Felipe Lara Amaris Sección B-B` Memorial

Pág. 39

TALLER V

Vivienda Colectiva

Vecindario Permeable

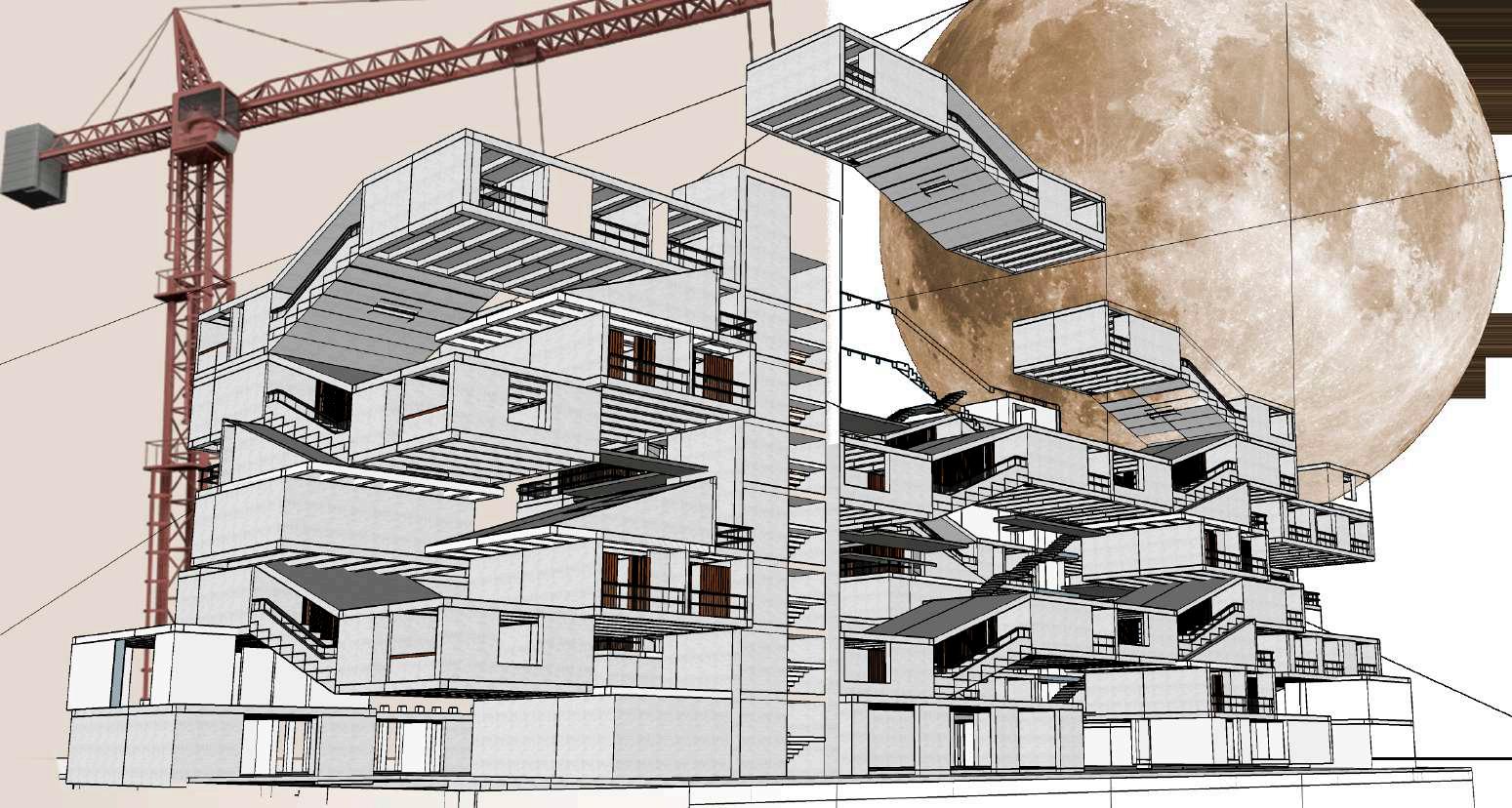

El taller consiste en llevar a cabo el diseño de un edificio de vivienda colectiva en el barrio de Boston, ubicado en el centro de Medellín, se desarrollan diversas tipologías enfocadas en las necesidades y particularidades de cada uno de los usuarios encontrados en el lugar.

Portafolio de arquitectura | Estudios de pregrado

T5_

Pág. 40

Daniel Felipe Lara Amaris

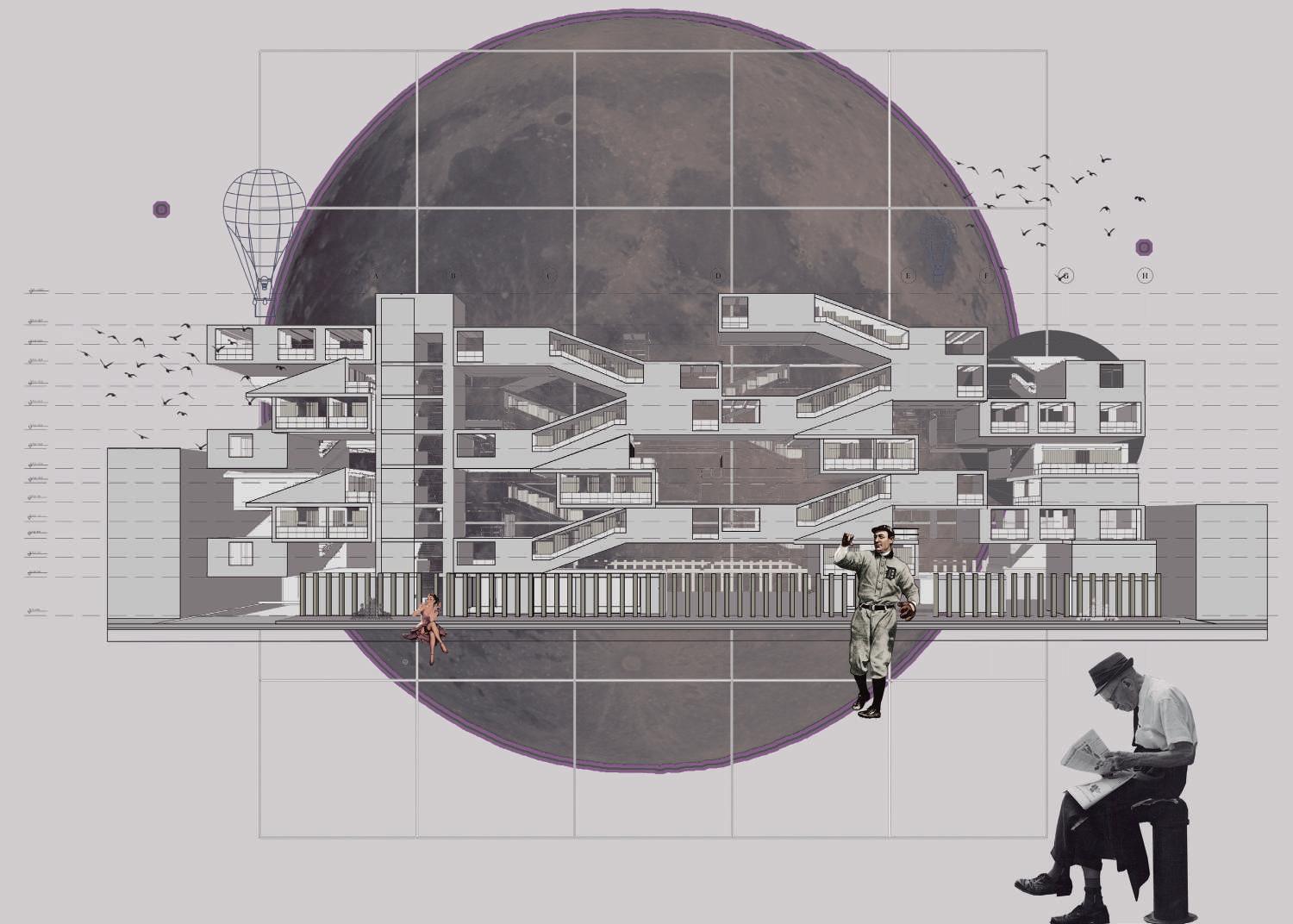

Fachada collage. Pág. 41

Portafolio de arquitectura | Estudios de pregrado Gimnasio Baños públicos Baños Cuarto de aseo Sala de reuniones Área de descanso Messas compartidas Cubiculo individual Cubiculo individual Cubiculo individual Cafeteria Comedor Aula artística Porteria Hall de acceso Juegos infantiles y dispersión Local comercial Almacen Baño Local comercial Almacen Baño S. 16 CH 18 S. 16 CH 18 1 2 3 5 6 7 8 94 10 11 12 13 A C B E D F G Subestación Cuarto bombas telecomunicaciones 1 10 11 12 13 G Biblioteca Almacen Baño CH 17.50 Salón Proyección B Cocina Alcoba principal Proyección Salón Proyección Cocina Alcoba principal Proyección Social Balcón 10 11 12 13 B D VACÍO VACÍO VACÍO VACÍO Social BalcónProyecciónCocina Alcoba principal Proyección Parte Alcoba principal Baño Alcoba principal Balcón Proyección Parte Baño Salón Social Cocina/Comedor Alcoba A C B D Espacio colectivo/ Cubierta vivienda segunda planta VACÍO VACÍO VACÍO 18 Cocina Alcoba principal A Proyección CH 17.50 Proyección Parte Alcoba principal Alcoba Proyección Parte Alcoba principal AlcobaSocial Salón Proyección Parte Proyección 2 A C E D F G Espacio colectivo/ Cubierta vivienda tercera planta Espacio colectivo/ Cubierta vivienda tercera planta VACÍO VACÍO Balcón Social Cocina/Comedor Balcón Cocina Alcoba principal Balcón Baño A Proyección Parte Balcón Social Social 4 A B D VACÍO VACÍO VACÍO VACÍO Nivel -1 Nivel 2 Nivel 1 Pág. 42

Daniel Felipe Lara Amaris Espacio colectivo/ Cubierta vivienda segunda planta Cocina Alcoba principal Proyección Parte Alcoba principal Baño Alcoba principal Balcón Proyección Parte Baño Social 10 11 12 13 VACÍO VACÍO Baño Alcoba BañoProyección Alcoba principal Alcoba Baño Proyección 10 11 12 13 VACÍO VACÍO VACÍO Baño Cocina/Comedor Balcón Proyección Parte Alcoba principal Alcoba Proyección 8 9 10 11 12 13 VACÍO VACÍO Espacio colectivo/ Cubierta vivienda quinta planta CH Cocina Alcoba principal Alcoba Proyección Alcoba principal Alcoba Baño principal Balcón Proyección Social Salón Patio Salón BañoProyección BalcónBalcón Baño Proyección Parte Alcoba principal Baño Baño Alcoba principal Proyección Parte Social SalónPatio Social Cocina/Comedor Balcón 2 6 7 8 10 11 12 13 A C B D Espacio colectivo/ Cubierta vivienda quinta planta VACÍO VACÍO VACÍO Alcoba Proyección AlcobaCH Alcoba Proyección Baño Baño Balcón Proyección Social Salón Social B.CH17.50 Social Cocina/Comedor Balcón Proyección Salón Social Cocina/Comedor Balcón Proyección Parte 2 54 10 11 12 13 A B D Cubierta planta vivienda sexta planta VACÍO VACÍOVACÍO VACÍO VACÍO Alcoba BalcónProyección Salón Baño Proyección Alcoba 17.50 Parte Salón Social Cocina/Comedor Proyección Alcoba principal Alcoba principal Balcón Proyección Parte Alcoba principal Alcoba Baño principal Balcón Proyección 3 5 94 10 11 12 13 A C B D Espacio colectivo/ Cubierta vivienda séptima plantaEspacio colectivo/ Cubierta vivienda séptima planta Espacio colectivo/ Cubierta vivienda séptima planta Espacio colectivo/ Cubierta vivienda séptima plantaVACÍO VACÍO VACÍO VACÍO VACÍO VACÍO Salón Baño 18 CH 17.50 Proyección Salón Social Cocina/Comedor Proyección 8 10 11 12 13 A D F G Espacio colectivo/ Cubierta vivienda octava planta Espacio colectivo/ Cubierta vivienda octava planta Espacio colectivo/ Cubierta vivienda octava planta Espacio colectivo/ Cubierta vivienda octava planta Espacio colectivo/ Cubierta vivienda octava planta Espacio colectivo/ Cubierta vivienda octava planta Espacio colectivo/ CubiertaEspacio colectivo/ Cubierta VACÍOVACÍO VACÍO VACÍO VACÍO Salón Baño Social Cocina/Comedor Balcón Alcoba principal Baño 2 Baño Alcoba 2 Alcoba 3 Baño principal B. 7 CH 35 Balcón Salón Baño Social Cocina/Comedor Balcón A A B Proyección Parte B Proyección Parte A Proyección Parte B Baño Social Salón S. 18 CH 17.50 B. 18 CH 17.50 Salón Baño Social Cocina/Comedor Balcón Alcoba principal Baño 2 Baño 3 Alcoba Alcoba 3 Baño principal B. 18 CH 17.50 B. CH 35 Balcón Mueble Salón Baño Social Cocina/Comedor Balcón Alcoba Alcoba 1 BañoBaño 2 B. 18 CH 17.50 B. 7 CH 35 Balcón Balcón A A B B Proyección Parte B Proyección Parte A Proyección Parte B Proyección Parte A Cocina Alcoba principal Alcoba 1 Balcón Balcón Baño A B Baño Social Salón 18 CH 17.50 B. 18 CH 17.50 Salón Baño Social Cocina/Comedor Balcón Alcoba principal Baño Baño 3 Alcoba 2 Alcoba Baño principal Balcón compuesto Salón Baño Social Cocina/Comedor Balcón Alcoba 2 Alcoba 1 Baño 1Baño B. 18 CH 17.50 Balcón Balcón A A B B Proyección Parte B Proyección Parte A Proyección Parte B Proyección Parte A Cocina Alcoba principal Alcoba Balcón Balcón Baño A B Nivel 3 Nivel 4 Nivel 5 Nivel 6 Nivel 7 Nivel 8 Nivel 9 Vivienda Coliving. Vivienda Tradicional. Vivienda Productiva Pág. 43

de

Portafolio de

arquitectura | Estudios

pregrado

Imaginario interior primer nivel. Imaginario interior hacia el vacío.

Imaginario

desde interior de vivienda Coliving.

Imaginario

desde interior de vivienda Productiva. Sistema apilable de viviendas tipo container.

Pág. 44

Daniel Felipe Lara Amaris

El edificio se desarrolla de esta forma con el objetivo de permear la estancia y el encuentro de los usuarios de las distintas viviendas en diferentes niveles, a su vez de recrear dependiendo de cada usuario actividades acorde a su estilo de vida como se empieza a ver con espacios productivos, de aprendizaje o espacios recreativos, etc.

Caracterización barrial de Boston.

Pág. 45

TALLER IV

Estructuras formales

Pabellón+Patio+Torre

Taller IV se compone de tres etapas y momentos ligados a espacios de aprendizaje distinguidos en acciones formales como el Pabellón, el Patio y finalmente la Torre. Se desarrolla entonces un proyectos en cada etapa donde se invita a determinar un sistema de experiencias y aprendizajes, dicho esto se involucra además las tipologías urbanas, sistemas de circulación verticales y la funcionalidad en la riqueza de una pieza vertical.

Portafolio de arquitectura | Estudios de pregrado T4 _

Pág. 46

Idea del proyecto: Articular através del vacio

Pabellón

Patio

Daniel Felipe Lara Amaris

La naturaleza como arquitectura misma, el verdadero sentido del habitar se desarrolla con el mismo entorno, el edificio solo está a disposición y a favor de esta y sus componentes resaltan lo que a dicho proyecto forma.

Área común compartir Área aprendizaje

Área aprendizaje experimental Área administrativa/Espacio cívico

Crear el espacio de forma no jerarquica permite en el desempeño educativo, social y personal del niño un fluido desenvolvimiento a favor del aprendizaje continuo y constante, a través de espacios de esparcimiento naturales.

Patio Jardín Infantil

Estructura

La naturaleza como arquitectura misma, el verdadero sentido del

Crear el espacio de forma no jerarquica permite en el desempeño

Aula Hall Baños A´ Bodega A Aula HallBaños Pág. 47

arquitectura

de pregrado

Portafolio de

| Estudios

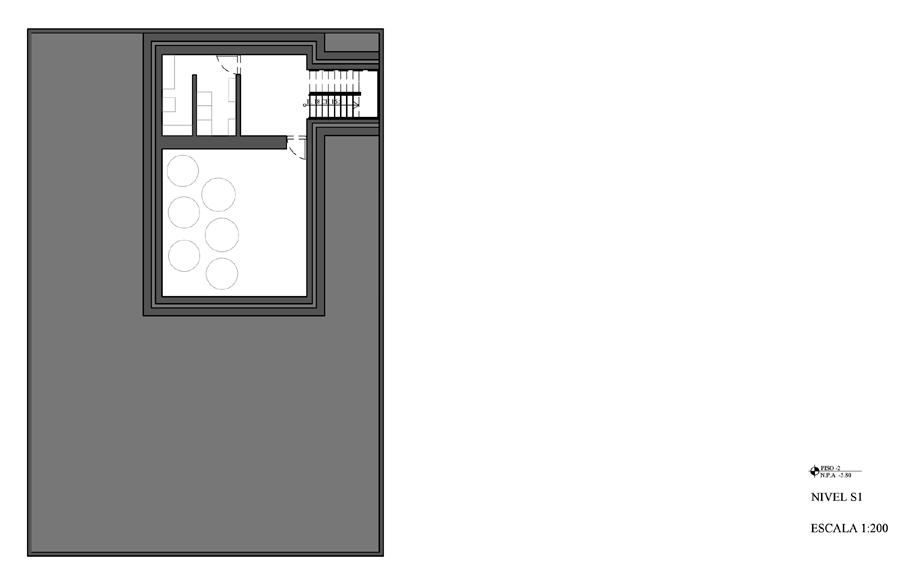

Ludoteca Cocina Baños NIVEL -1 Baño PISO -1 N.P.A -2.80 S.16CH18 B.18CH16,5 Porteria 01 A B C D 02 03 04 05 Comedor Torre Pág. 48

Daniel

Idea del proyecto: Articular através del vacio

Idea del proyecto: Articular a través del vacío.

Área común compartir Área aprendizaje Área aprendizaje experimental Área administrativa/Espacio cívico

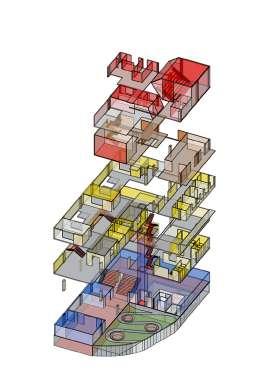

Estructura de la torre.

Estructura

Sistema de circulación.

Felipe Lara Amaris Aula 5° NIVEL 2 PISO N.P.A +3.00 B. 18 CH 16,5 B. 18 CH 16,5 Baños Aula 4°Baños 01 A B C D 02 03 04 05 Laboratorio Servidor NIVEL 4 PISO N.P.A +9.00 Salón de artes Tecnología e informatica 01 A B C D 02 03 04 05 Baño Baños NIVEL 5 PISO N.P.A +15.00 16 CH 18 Primeros auxilios Archivo/Fotocopia Bodega de utilería y escenografía Auditorio 01 A B C D 02 03 Baño NIVEL PISO N.P.A +18.00 B. 16 CH 18 Auditorio Secretaría Oficina rector 01 A B C D 02 03 Aula 1° Aula 2° Aula 3° Baños NIVEL 3 PISO N.P.A +6.00 B. CH 16,5 B. 18 CH 16,5 B. CH 18 Sala de estar Oficina orientador Sala de computadores Oficina coordinador 01 A B C D 02 03 04 05

Pág. 49

PORTAFOLIO

DANIEL FELIPE LARA AMARIS CONTACTO: 3105409181

Instagram: @dl_lara7

Portafolio de arquitectura | Estudios de pregrado

2022
