LUXOTEST
Luxotest proporciona la capacidad de verificar el correcto estado de funcionamiento de los luxómetros utilizando como referencia un luxómetro base completamente calibrado. Se trata de una herramienta portátil y fácil de usar, que viene acompañada de un software que registra la verificación realizada.
TABLA DE CONTENIDO
Paso 1 - Encendido
Paso 2 - Conexión
Paso 3 - Ubicación de luxómetro
Pag. 01
Pag. 02
Pag. 03 - 04
Paso 4 - Ubicación de cámara
Pag. 05 - 06
Paso 5 - Iniciación de software
Pag. 07 - 16
PASO
Encendido
1
Conecta el cable de poder en la parte posterior de la máquina y asegúrate de que esté correctamente enchufado a una toma de corriente.
2
3
Localiza el botón de encendido en la parte trasera de la máquina.
Presiona el botón de encendido para activar la máquina.
Una vez completados estos pasos, la máquina estaría lista para su uso. ¡Recuerda siempre apagarla adecuadamente cuando hayas terminado!"
PASO
Conexión
2
1 Localiza el puerto USB en la máquina. Generalmente, se encuentra en la parte posterior de la misma.
2
Toma el cable USB, conéctalo al puerto USB de la máquina y al del computador.
3 Instala el software que trae la máquina.
4
Ya instalado el software, puedes abrirlo y operar la máquina.
PASO
Ubicación de luxómetro
3
2
El luxómetro de referencia se encuentra en el costado derecho, ubicado y referenciado correctamente a la altura adecuada. No es necesario ajustarlo ni moverlo para mantener esta referencia.
1
Coloca el luxómetro a veri car junto al luxómetro de referencia.
Coloca el sensor de luz en el centro de la retícula ubicada en la super cie de alojamiento.
Usa la rueda de color rojo para ajustar la altura del luxómetro girándola hacia la derecha hasta que alcance la paleta de acrílico, que es el parámetro y guía de altura.
Usando el ordenador, ejecutas la acción para desplazar la super cie y alojar el luxómetro con mayor precisión y alcance.
2
1
La cámara de registro está en la parte superior de la máquina y debe desplazarse con los dedos hasta el centro del display del luxómetro.
Puedes cerrar la máquina y operarla desde el ordenador.
PASO
Versión 1
CONFIGURACIÓN

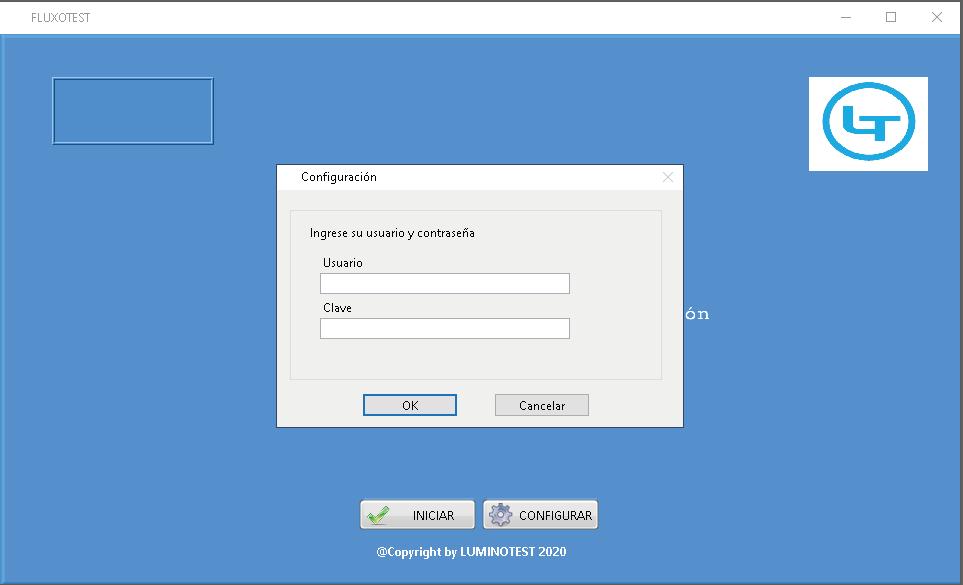

Configuración - 1
Configuración

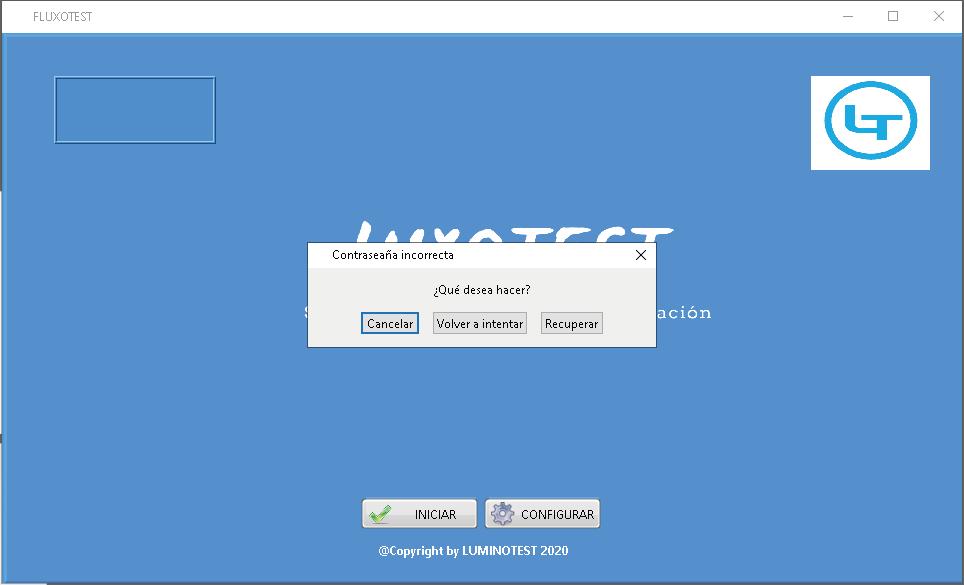

Error contraseña

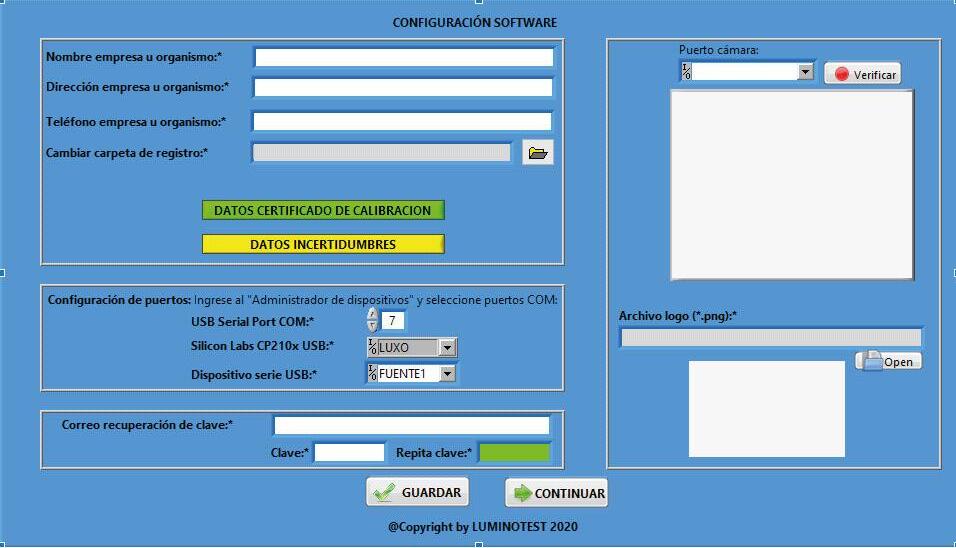

Configuración - 2
Botón Inicio

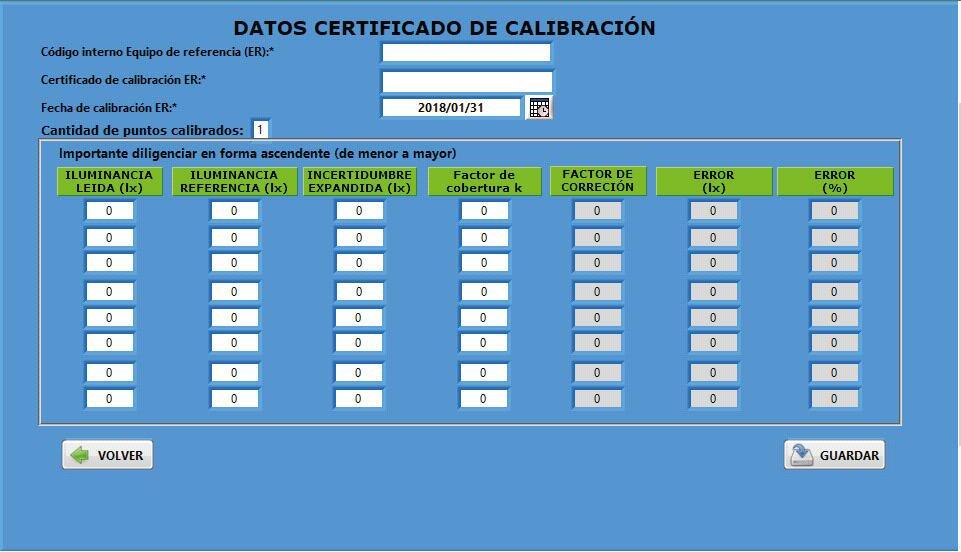

Configuración - 3
Botón Inicio
Al hacer clic Al hacer clic

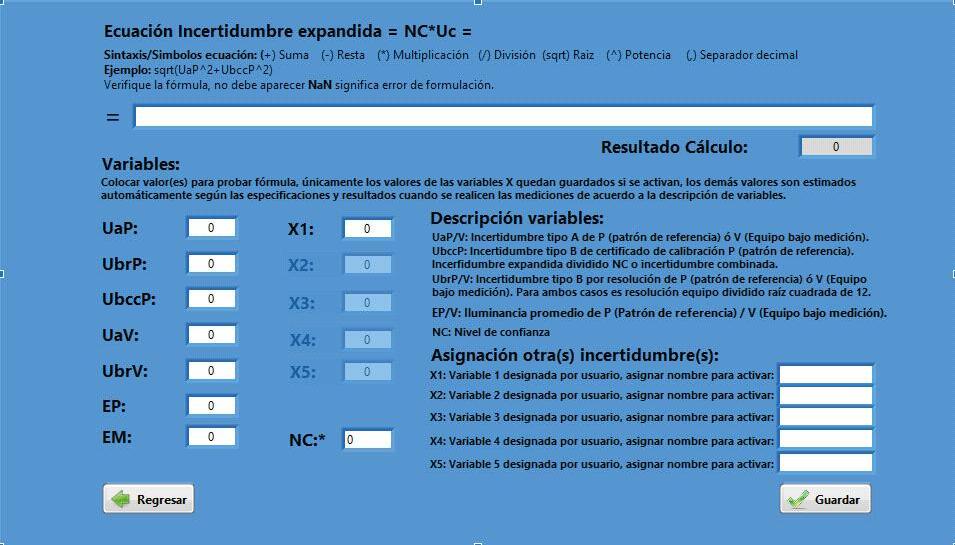

Configuración - 4
Botón Inicio

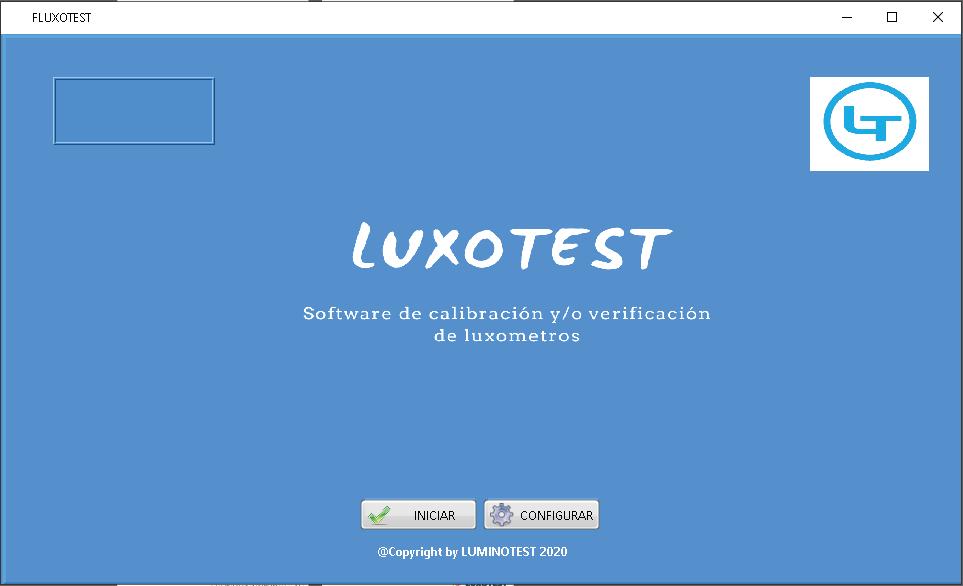

Inicio normal
Versión
INICIO

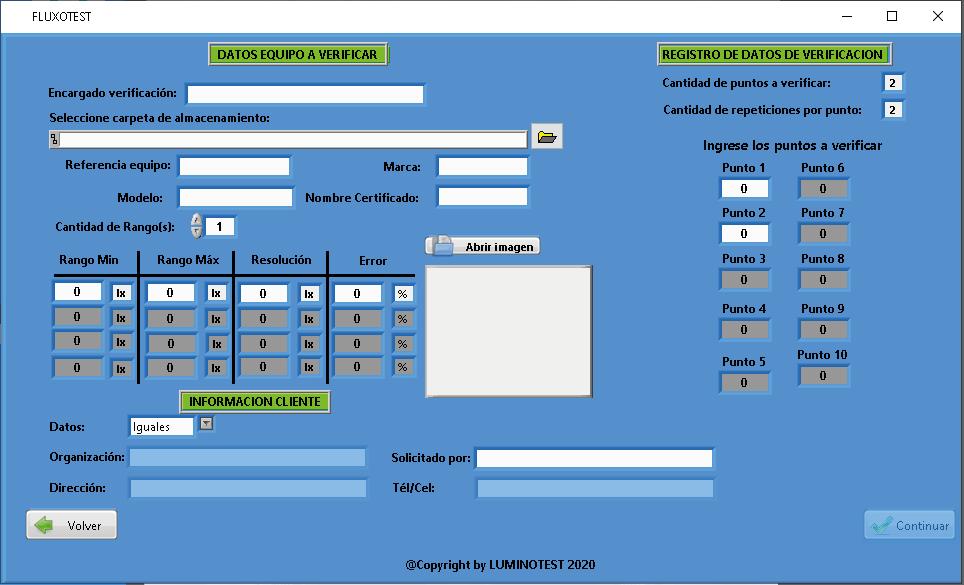

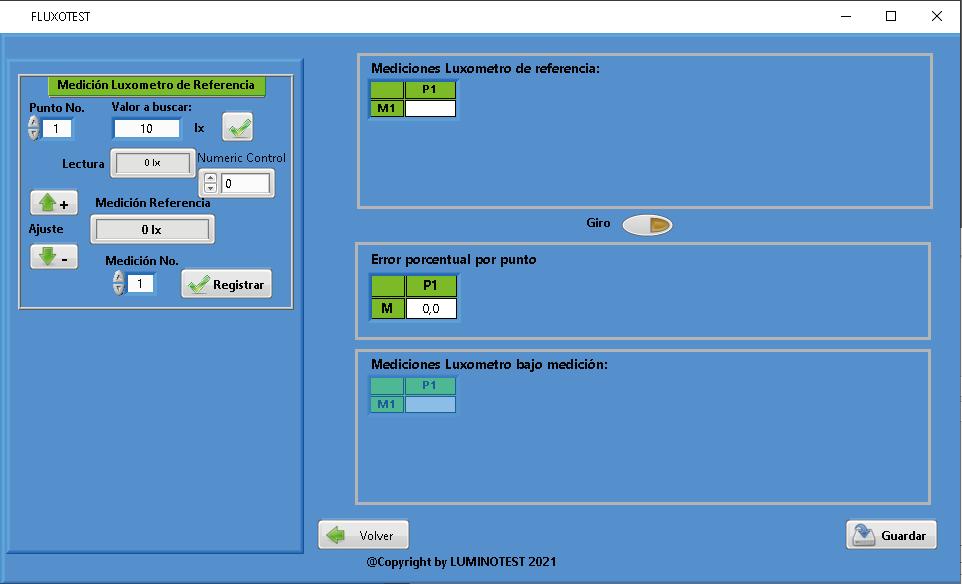

Principal 1
Botón Inicio Al hacer clic
Al hacer click
Botón Inicio Al hacer clic
Al hacer click

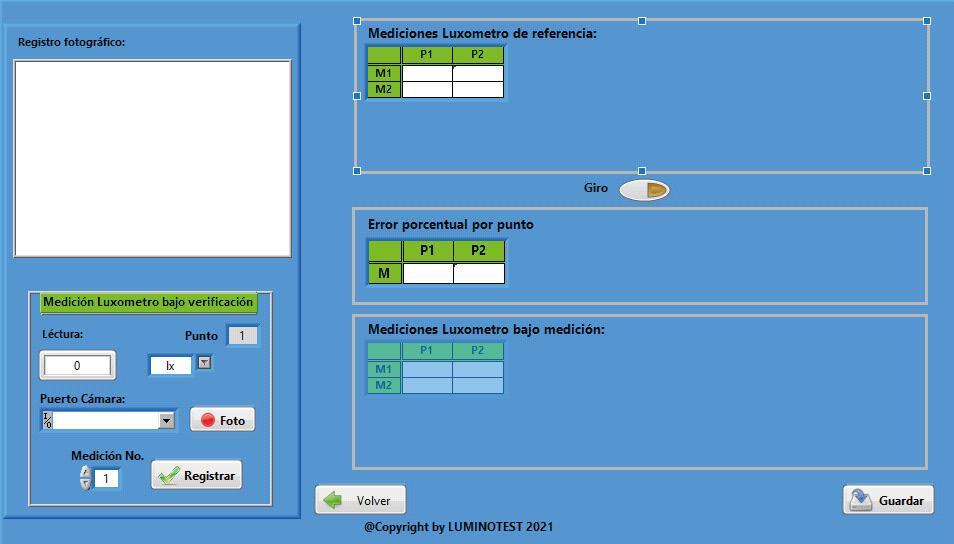

Principal 2
Botón Inicio Al hacer clic Al hacer clic
Principal 3
Botón Inicio
