PINAULT DAMIEN
ARCHITECTURE PORTFOLIO
PINAULT DAMIEN
Agé de 33 ans, architecte et tailleur de pierre de métier, je m’applique à mettre au service de la construction des solutions durables ainsi que ma passion et mes acquis. Disponible immédiatement.
EXPÉRIENCES
2024 ARCHITECTE
SOHO – Lyon - 3 ans
-HOPITAL_Edouart Herriot _Phase DET_ Rénovation complète du service des urgences (Psychiatriques, SAUV, Scanner, Maison médicale, administration) _ Façade monument historique_7300 m²_15 M€
-CLINIQUE_ Jouvence nutrition _Phase ESQ/APS/APD/PC
Accueil de jour et restructuration de locaux a sommeil pour des patients avec des troubles de la nutrition _ 600 m² d’extension et 300m² de restructuration _ 1.3 M€
-EHPAD_ Les Verdannes _ Phase ESQ/APD/PC/DCE_ Extension des chambres sur les balcons existants avec mise en place d’une nouvelle façade/isolation _ 12 000m² _ 8 M€
2021 ARCHITECTE
Tabula rasa – Lyon - 7mois
-Relevé de bâtiments (entre 1500 et 6200 m² (Révit et Autocad)
-Faisabilités pour la requalification d’un théâtre en pôle culturel (1500 m²) et diagnostic pour la rénovation énergétique d’un CTM et d’un groupe scolaire
2017/2018 STAGE EN AGENCE D’ARCHITECTURE
Cantercel -3 mois/ Tectus - 2mois
-Conception de gîtes
-Rénovation d’une place de village
2006 - 2015 TAILLEUR DE PIERRE
Tailleur de pierre - dans 7 villes
-Chef de chantier en monuments historiques
-Chef d’atelier en taille de pierre/ornementation
-Maçonnnerie traditionnelle
-Prise de cote et dessin (maitrise de la stéréotomie)
-Création de salles de bain et de cuisines
-Programmation de débiteuse 5 axes

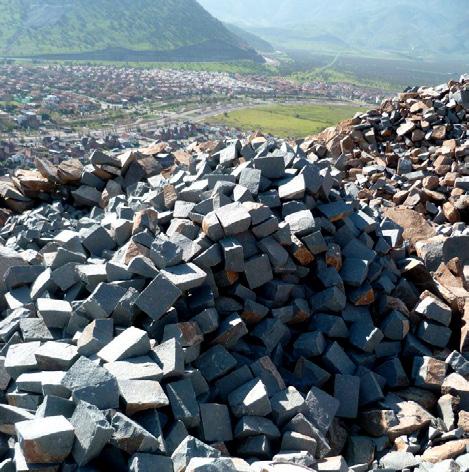

-1 an au Chili, travail en carrière/mine/charpente
Pinault.damien@gmail.com
+33 6 95 29 93 02
2 rue Chazay 69005 Lyon
https://issuu.com/damien721/ docs/pf
2020 MASTER EN ARCHITECTURE ENSA - TOULOUSE
COMPÉTENCES
2019 ERASMUS EN INDE AAJOYAN - JAIPUR
2018 LICENCE EN ARCHITECTURE ENSA – TOULOUSE
2014 BTMS MÉTIER DE LA PIERRE INSTITUT DE LA PIERRE – RODEZ
2011 BREVET PRO TAILLEUR DE PIERRE LYCÉE PRO - REMIREMONT
2008 CAP TAILLEUR DE PIERRE CFA - MONTALIEU
BIM - ARCHICAD, REVIT CAO - AUTOCAD RENDERS - LUMION,TWINMOTION TAILLE DE PIERRE STÉRÉTOMIE/RELEVÉ SUITE ADOBE
CONTACT
FORMATIONS
INTERETS
LETTRE
MOTIVATION CONTACT Pinault.damien@gmail.com +33 6 95 29 93 02 2 rue Chazay 69005 Lyon ..... .... SIGNATURE ....@ AGENCE +33 4 À l’attention de ....., ...... PINAULT Damien
DE
SOMMAIRE
Ecole d’architecture Taille de pierre Agence, et création d’entreprise
AGENCES ET CRÉTION D’ENTREPRISE
04- Tabularasa
06-Création de gîte à Cantercel
01-SOHO_Pavillon N
02-SOHO_Clinique Jouvence Nutrition
05-Création d’entreprise
03-Les Verdannes
Mission : Complète / Surface : 7300 m² / Montant : 14 M€
Le projet de modernisation du pavillon N, s’inscrit dans le cadre du projet global de modernisation de l’Hôpital Edouard Herriot lancé en 2011. L’objectif est de créer un Service d’Accueil des Urgences (SAU) pouvant accueillir 85 000 passages annuels tout en retrouvant la typologie architecturale « originelle » imaginée par Tony Garnier. Le pavillon N étant classé aux Monuments historiques, le projet a été mené en collab collaboration étroite avec un architecte du patrimoine et les services de la DRAC. Le projet intègre une extension contemporaine r qui constitue le nouveau hall d’entrée des urgences. La conception et la coordination se sont faites grâce au BIM.
J’ai travaillé avec un conducteur de travaux sur la phase DET. Remise à jour des plans, des détails, suivi de chantier, réserves, GPA et DGD.
I.S. UP BAP Accès toiture RDC NIVEAU INACCESSIBLE AU PUBLIC NIVEAU INACCESSIBLE AU PUBLIC ZONE INACCESSIBLE AU PUBLIC Fenêtres condamnées BAP Accès toiture RDC BAP Accès toiture RDC BAP NIVEAU INACCESSIBLE AU PUBLIC Ind. Nature modification du DIRECTION GENERALE 3 Quai des Céléstins 69373 LYON CEDEX 08 Rens. 04 72 40 72 40 HOPITAL Architecte maître d'oeuvre Restructuration 19, Soho -Atlas -In Fine 30, quai Perrache Echelle 100 Coupe AA PC40 Coupe BB PC40 Coupe CC PC40 SAUV 12,4m² N-00-102 N-00-006 Box N-00-005 Box Vidoir ménagé N-00-092 Box conclusion 4,6m² N-00-084 Attente couchés (hospit.) I.S. I.S. Rampe Douve Douve Accès patients Accès patients valides visiteurs ENTREE Douve Douve Gazon Gazon Gazon Gazon Gazon Gazon Talus engazonné Talus engazonné Talus engazonné Talus engazonné N-00-008 Box 2,6m² Dgt N-00-021 15,7m² N NIVEAU RDC _ Projet N-00-ESC1 Palier N-00-119 Box N-00-111 Box 23,7m² Vidoir ménage 38,8m² N-00-009 Toilette 17,5m² 17,0m² 15,0m² 13,0m² N-00-078 Accès urgence N-00-080 Accès ambulances 13,3m² N-00-079 Agent sécurité N-00-076 Circulation attente Box N-00-077 Attente couchées Stock brancards 56,4m² N-00-067 Toilette 11,7m² Stockage N-00-055 Attente valides Attente couchés 25,7m² Salle radiologie N-00-058b Privé Wc public N-00-038 N-00-094 Linge sale déchets 4,2m² 18,2m² 14,7m² N-00-029 Vidoir Ménage 12,4m² N-00-003 N-00-037 Rampe créer 16,8m² Places ambulances 0,75m 1,10m C084 C147 C148 C149 C150 C151 C152 C153 C154 C155 C101 C102 C103 C104 C105 C106 C107 C108 C109 C094 C093 C092 C091 C080 C079 C078 C077 C076 C087 C086 C085 T004 C096 T005 C140 C131 C122 C115 C138 C137 C130 C123 C163 C372 C172 C174 C375 Remplacement des GC existants par GC verre pincé AN AE 6AE désenfumage AE N-00-025b Elec N-00-025c N-00-047b Tech N-00-052c Pl. N-00-052d Elec N-00-107 SAUV N-00-106 SAUV 6,7m² 3,2m² Sortie patients couchés N-00-007 Salle soins N-00-004 Trottoir bitume rouge Trottoir bitume rouge N-00-085c S.A.S. Réservé personnel C173 621,74 13,21 4,79 8,30 11,24 1,77501,77501,77 8,67 981,62 6,74 2,55 4,19 2,00 4,82 1,20m 1,00m 30 enregistrement C164 4,10 2,49 C136 T011 C135 1,25 C165 N-00-011 Circulation C128 T008 CTA Est PBS CTA Ouest N°2 PBS CTA Ouest n°1 DF CTA Ouest n°3 3,97 C119 T006 C118 Réservé personnel 4,0m² 3,06 N-00-85b Circulation N-00-058 Salle détente 3,29 32,4m² 4,53 C129 17,5m² Projet Trottoir 19,5m² 2,72 3,90 Projet Trottoir Cloison neuve platre montée (épaisseur 10cm) Cloison neuve platre montée (épaisseur 12,5cm) Cloison agglo finition Ech Ind. Date Nature modification Architecte du patrimoine BET StructuresBET FluidesEconomiste Etabli par Dessin DIRECTION GENERALE Quai des Céléstins 69373 LYON CEDEX 08 DIRECTION DES AFFAIRES TECHNIQUES 49 Rue Villon 69373 LYON CEDEX 08 Rens. 04 72 11 70 17 ETABLISSEMENT HOPITAL EDOUARD HERRIOT Architecte maître Equipe maîtrise d'oeuvre 01/07/2020 ACO OPERATION DOCUMENT N° 21_0274 30/11/2020 Mise jour Scan 3D ACO 03/01/2022 Modifications zone SAUV ACO 04/03/2022 Mise jour repérage cloisonsACO 10/06/2022 Description des finitions ACO 27/06/2022 Notes HCL (LS) ACO Mise jour Modification plafond R+2/R+1 suite visite entrepris Modification plafond RDC suite visite entreprises Modification plafond R-1 suite visite entreprises 26/09/2023 Mise jour des noms des pièces 26/09/2023 AR 121 ARCHIPAT 69009 Lyon immeuble La Pyramide 206, rue de Gerland 69007 Lyon 69, rue Joannès 69009 Lyon rue Pierre Fleury Papillon 69100 Villeurbanne Soho -Atlas -In Fine 69002 Lyon Restructuration du pavillon N EXE Plan Niveau 0 -Projet_100e Pavillon N - Plan du RDC
01- SOHO ARCHITECTURE Pavillon n
Pavillon N - Coupe

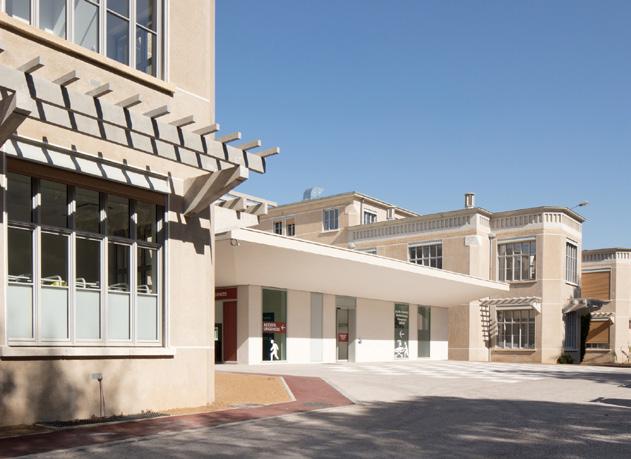

Pavillon N - Photo du parvis
02- SOHO ARCHITECTURE
Clinique Jouvence Nutrition
Mission : EQS, APS, AVP, PC / Surface : 1080m² / 1.3 M €
Dans le cadre de son développement, la clinique située en Côte d’Or souhaite construire un service d’hospitalisation de jour (600 m²), ainsi que réhabiliter l’actuel service HDJ situé au niveau -3 pour accueillir un service dédié aux adolescents de 12 lits (380 m²). Le projet d’extension doit s’implanter sur une parcelle enherbée à forte pente et s’établira autour de la balnéothérapie existante avec la création d’un parking au niveau du rezde-chaussée haut. Des liaisons fonctionnelles seront créées pour la piscine et avec l’hôpital de jour existant.
Concernant la partie à réhabiliter, le projet devra être réalisé en site occupé sans perturber le fonctionnement du reste de l’établissement, une fois l’extension HDJ livrée.
Maquette structure

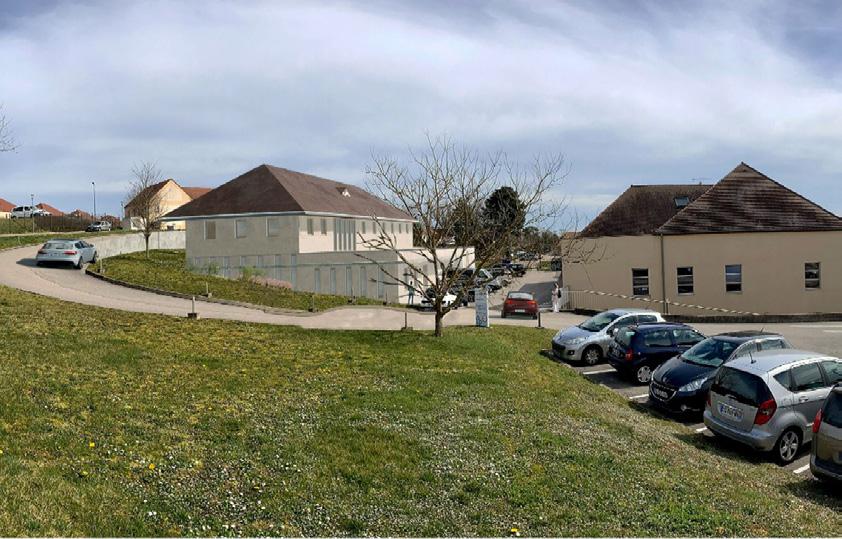

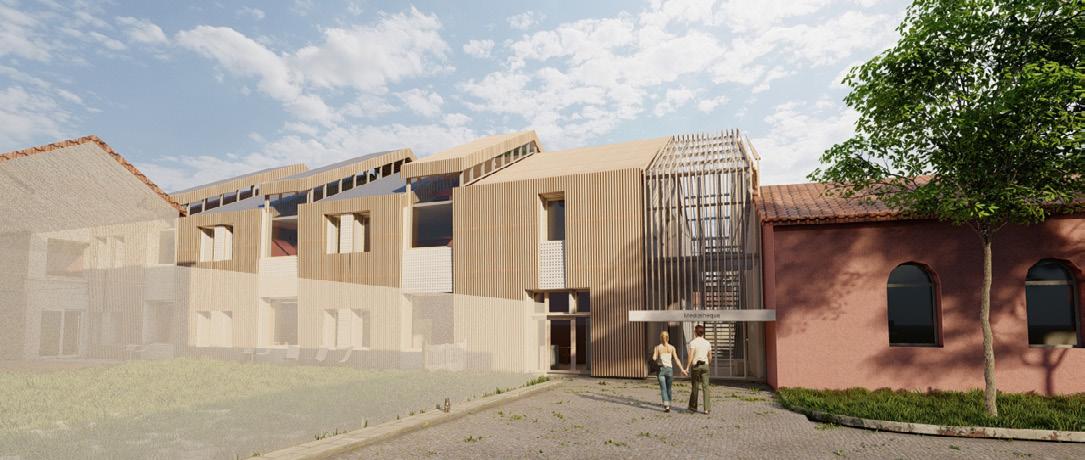

Insertion dans le paysage Vue intérieure
03- SOHO ARCHITECTURE
EHPAD Les Verdannes
Mission : EQS,AVP,PC,DCE / Surface : 12000m² /8.2 M €
L’Ehpad de 120 lits a été réalisé dans les années 2010. Suite à un tassement de terrain et des malfaçons, il a dû être évacué pour consolider l’ensemble de la structure.
Notre intervention vise à améliorer les performances énergétiques du bâtiment. Pour répondre à cette demande, nous avons agrandi les chambres en recréant une enveloppe thermique autour des balcons existants. Les chambres passent donc de 20 à 24 m² (comprenant les douches PMR).
Les chambres sont placées sur les quatre côtés du bâtiment et entourent les espaces de soins et de vie dans un espace central en triplex. Cet Ehpad se distingue par sa conception, à mi-chemin entre une prison et un hébergement médicalisé.

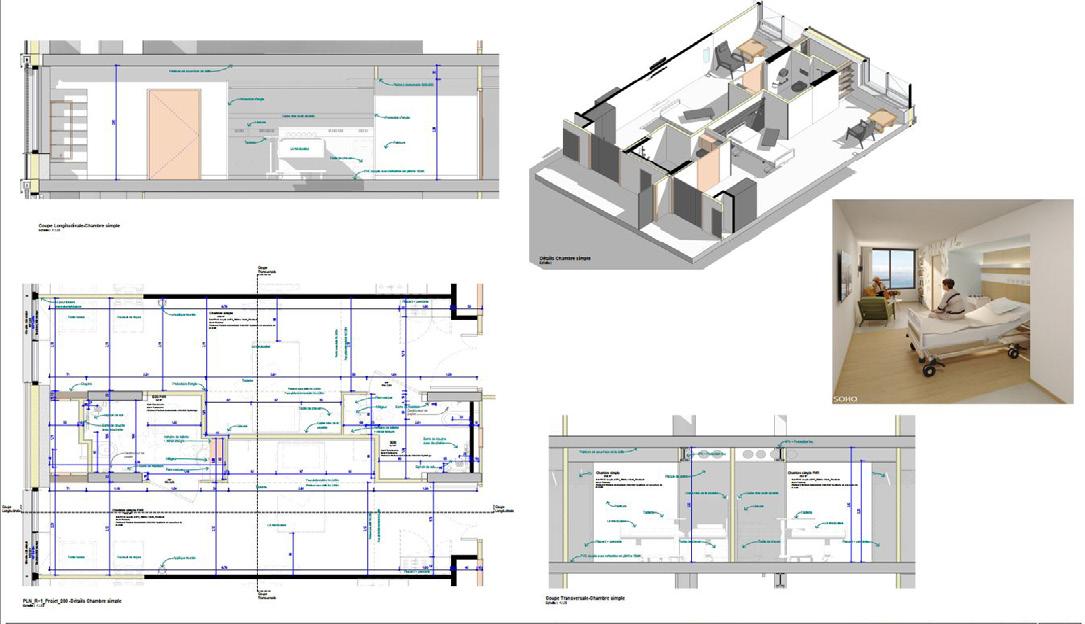

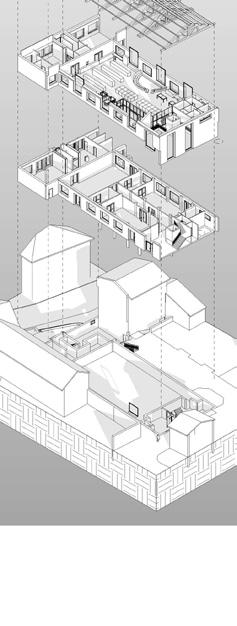

Restructuration des chambres
Plan

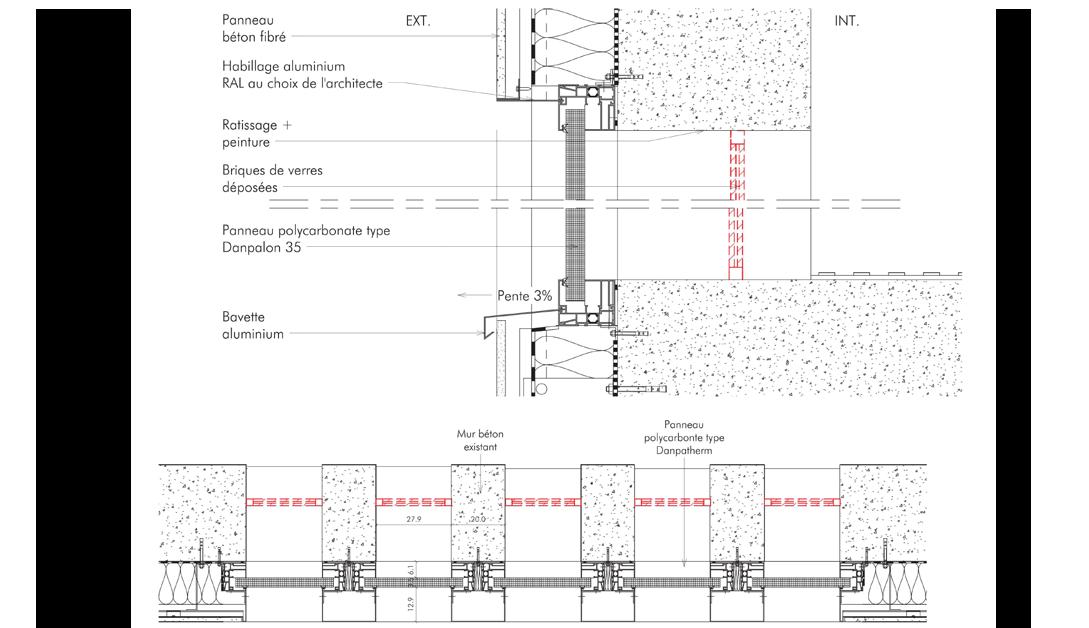

Détails de la façade
04- TABULARASA
Travail en agence
Pendant 7 mois, j’ai travaillé dans une agence d’architecture spécialisée dans la rénovation énergétique et les extensions d’écoles. J’ai pu me perfectionner en relevé de bâtiments municipaux allant de 1500 m² jusqu’à 6500 m². J’ai également réalisé des faisabilités sur la requalification d’un théâtre en pôle culturel, des diagnostics sur la rénovation thermique d’un CTM et d’un groupe scolaire ainsi qu’un dépot de permis de construire. Les logiciels utilisés par l’agence étaient Lumion, Révit et Autocad.
Existant Proposition 1 Proposition 2

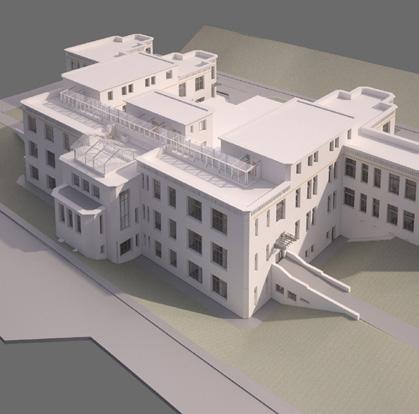

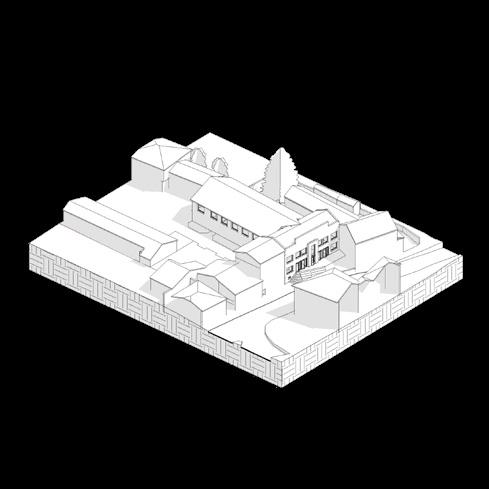

Vue 3D de la requalification de la salle des fêtes
Relevé du groupe scolaire de chatenay Relevé du groupe scolaire de chatenay
Relevé du groupe scolaire de Sathonay pour un diagnostic
Détails techniques pour la faisabilité du groupe scolaire de Sathonay
6,00 13,39 8,30 5,89 7,43 6,50 4,42 6,22 6,40 6,22 4,02 7,49 2,88 1,80 2,18 2,18 Self 210 m² Self 70 m² Classe 52 m² Classe 52 m² Salle des arts 57 m² Patio 39 m² Patio 39 m² Classe 51 m² Classe 52 m² Classe 52 m² Toilette 20 m² Salle multi-activités 100 m² BCD 60 m² Salle info 35 m² Salle du personnel 42 m² Classe 52 m² Salle multi-activités 100 m² Infirmerie 15 m² Préau Salle polyvalente 180 m² Couchette 70 m² 61 m² Classe 72 m² Classe 70 m² Toilette 30 m² Classe 70 m² Salle du personnel 15 m² Salle du personnel 26 m² Garage Garage Garage Entrée Préau Préau HSP 3,5m +/-0,00m Ecole Maternelle Ecole Elémentaire COUPE AA COUPE AA COUPE BB COUPE BB Elevation A Elévation B Elévation-2,8m 2,2 6,0 3,50 Chaufferie HSP 2,7m 6,9 PREMIERE DIFFUSION PJA JJ.MM.AA MW 2014 TAB PLAN EDL 0002 A 02/02/2021 Groupe scolaire Châtenay Ville de Chassieu 23 rue de Châtenay, 69680 Chassieu 124 AVENUE SAXE 69003 Lyon ECHELLE TITRE PROJET EMETTEUR TYPE PHASE DOCUMENT IND. ARCHITECTE CONTROLE TECHNIQUE PROJET MAITRE D'OUVRAGE Rez-de-chaussée IND. COUPE COUPE COUPEBB COUPEBB Elevation Elévation Elévation Parking Parking 15 places Accès Parking Accès Parking 11 places Parking places Accès Parking Sortie de secours ChemindeBrigneux Rue de Châtenay Rue René Vulliez Portillon Portillon pmr pmr-PREMIERE DIFFUSION PJA JJ.MM.AA MW Plan de Situation 2014 TAB PLAN EDL 0001 A Groupe scolaire Châtenay rue Châtenay, 69680 Chassieu DESCRIPTION VER. DATE AUT. 69003 Lyon ARCHITECTE CONTROLE TECHNIQUE CSPS QEB ECONOMISTE BET STRUCTURE BET FLUIDES 63.5
Conception à moindre coût de maisons en pierre structurelle.
Il y a une douzaine d’années, je me suis intéressé au coût de fabrication d’une maison en pierre. En changeant de nombreuses fois d’entreprises, j’ai pu remarquer que le matériau en lui-même était adapté au développement de la construction neuve. J’ai décidé de travailler sur des agencements de surfaces réduites au nécessaire pour valoriser la qualité et avoir un produit attractif dans la construction neuve. Les maisons sont conçues aux normes contemporaines pour un budget d’environ 150000 euros.
05- LE CAILLOU
1 maison Année 1 Année 2 Année 3 Produits d'exploitation 10000 10000 20000 Chiffre d'affaires HT prestation 10000 10000 20000 Chiffre d'affaire HT vente de marchandise Charges d'exploitation Achat consommés Marge brut 10000 10000 20000 Charges externes 5800 5300 6800 Publicité 500 Transport 1500 1500 3000 Expert comptable Matériel (ordinateur, téléphone) 300 300 300 Assurance décénale 3500 3500 3500 Valeur ajoutée 4200 4700 13200 Impôt et taxes 840 940 2640 Salaires employés Charge sociales employés Prélèvement dirigeant Charge social dirigeant Exédent brut d'exploitation 3360 3760 10560 Frais bancaires, charges financières 350 350 350 Dotation au amortissement Résultat avant impots 3010 3410 10210 Impot sur les sociétés 451,5 511,5 1531,5 Résultat net comptable 2558,5 2898,5 8678,5
Le Caillou - Architecte

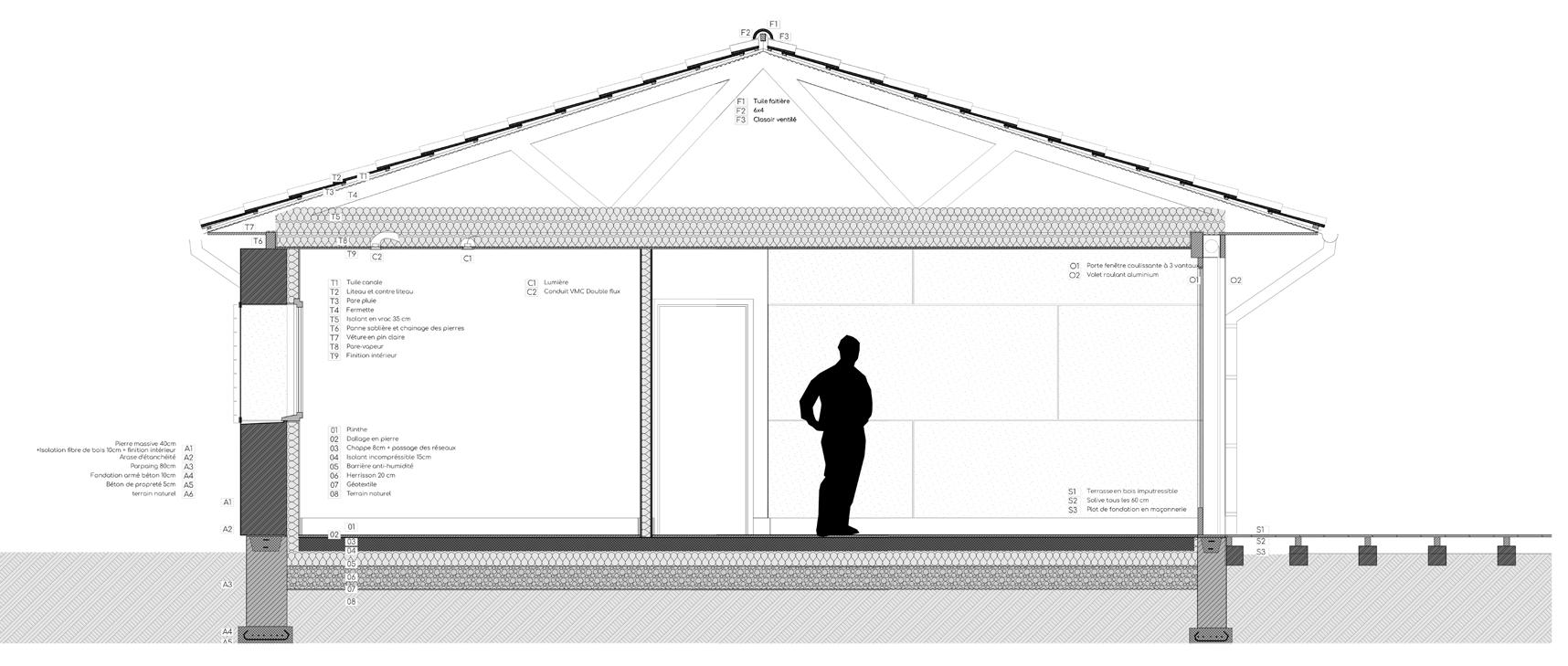

DPGF Descriptif Coupe structurelle
Compte de résultat
GSEducationalVersion 300 50 300 600 300 50 Poële Terrasse Parquet SM 54 m Séjour Parquet SM 39 Salle d eau Parquet SM m Chambre Parquet SM m Chambre Parquet SM m Chambre Parquet SM 12 BB BB RDC 1 50 400 100 300 300 300 300 300 Placard TGBT EC VMC Poële Terrasse F Parquet SM 52 m Séjour F Parquet SM 54 Salle d eau F Parquet SM 12 Chambre Parquet SM m Chambre F Parquet SM 9 m Chambre Parquet SM 12 m RDC 50 350 400 300 65 3015 300 350 2 065 Placard TGBT EC VMC Poële Trappe grenier Terrasse F Parquet SM 24 Séjour Parquet SM 45 m Salle d eau F Parquet SM Chambre F Parquet SM 12 m Chambre Parquet SM 12 m Chambre F Parquet SM 12 m AA Perspective M1 Perspective M2 Perspective M3 Plan M3 Plan M2 Plan M1
06- CANTERCEL
Conception de gîtes de vacances
Pour mon stage de Master, j’ai choisi une agence non-conventionnelle. Cette association, sur les traces de Frank Lloyd Wright, s’est inspirée de son architecture pour expérimenter la forme, la matière et la bio-conception. Ce site expérimental en architecture accueille de nombreux volontaires tous les ans. C’est

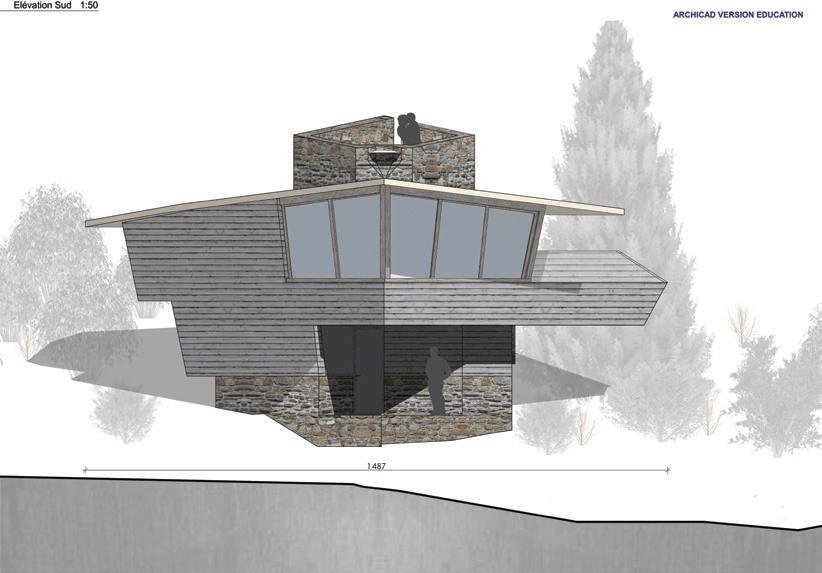

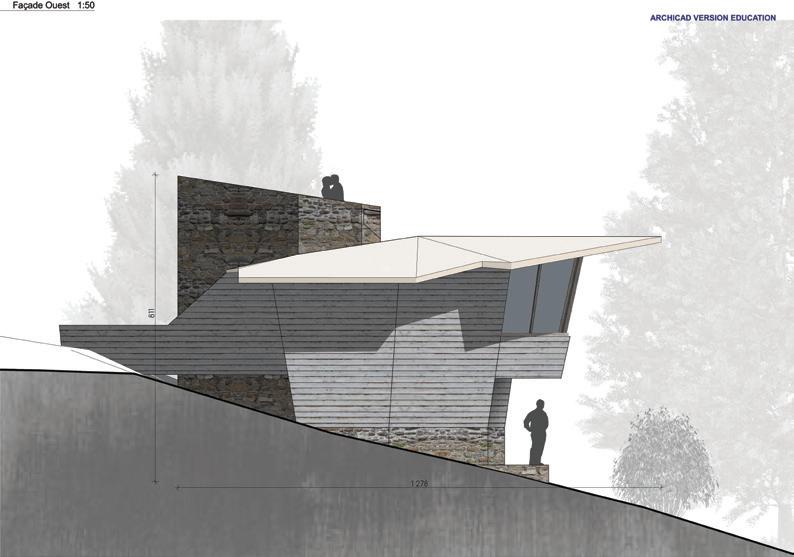

Élévation Sud Élévation Ouest
Plan du gîte
Coupe AA
ÉCOLE D’ARCHITECTURE
01-Projet de fin d’étude
02-Projet S801 - SUR LES TRACES DE L’EAU
Analyse des systèmes constructifs des puits à degrés en Inde
J’ai profité d’un échange universitaire pour me rendre à Jaipur (Rajasthan en Inde). Nous faisions partie d’un séminaire sur le thème de l’eau dans la ville ancienne d’Amber.
Pour mon sujet de mémoire, j’ai étudié un puits à degrés (baoli). A la suite du relevé, d’une analyse de sa structure et de ses matériaux, j’ai proposé un plan de rénovation en tenant compte des techniques ancestrales. Une étude à plus grande échelle a permis de proposer des aménagements susceptibles d’intéresser la population et les touristes. Ce mémoire de 200 pages A3 est constitué de 4 parties (Mapping and documentation, Condition assement, Development proposal, Operation and maintenance).
Khalsa baoli intérieur

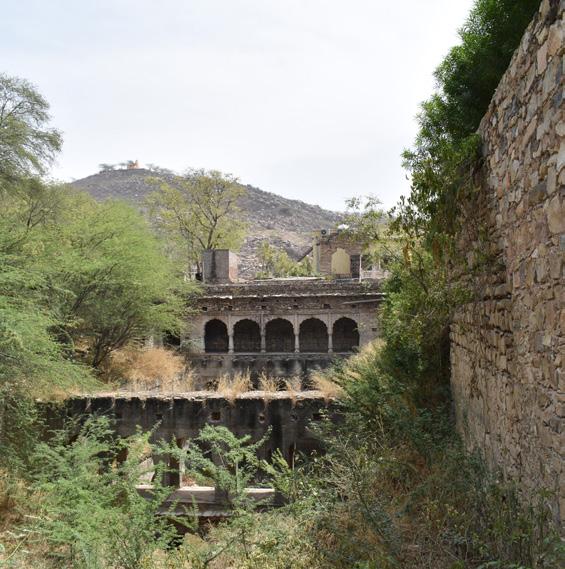

Khalsa baoli extérieur
Khalsa baoli coupe
02 - RETOUR AUX SOURCES

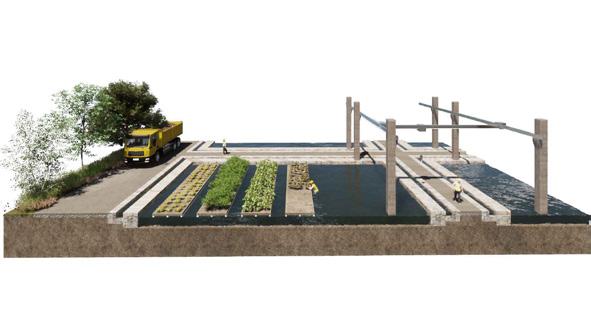

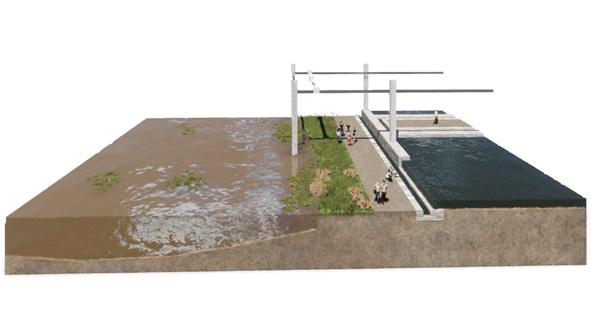

Réalisation d’une pisciculture en lien avec le canal du midi
Travaillant sur le thème des jardins urbains et la création de lien entre les villages, le projet s’implante au sud de , et en tenant compte des apports en eau du canal du midi, de la pente et de la nature du terrain, il a été possible de créer un nouveau sont des activités en plein essor auxquelles viendront s’ajouter

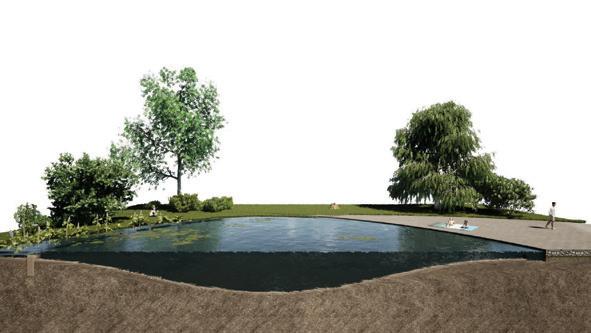

Bassin naturel
Étang de pèche
Pisciculture
Moulin de Ticaille
Port commercial

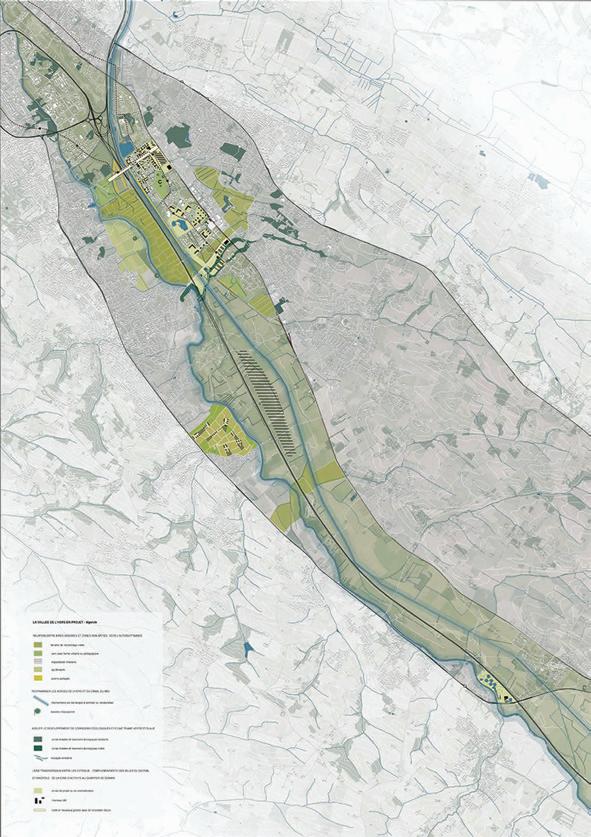

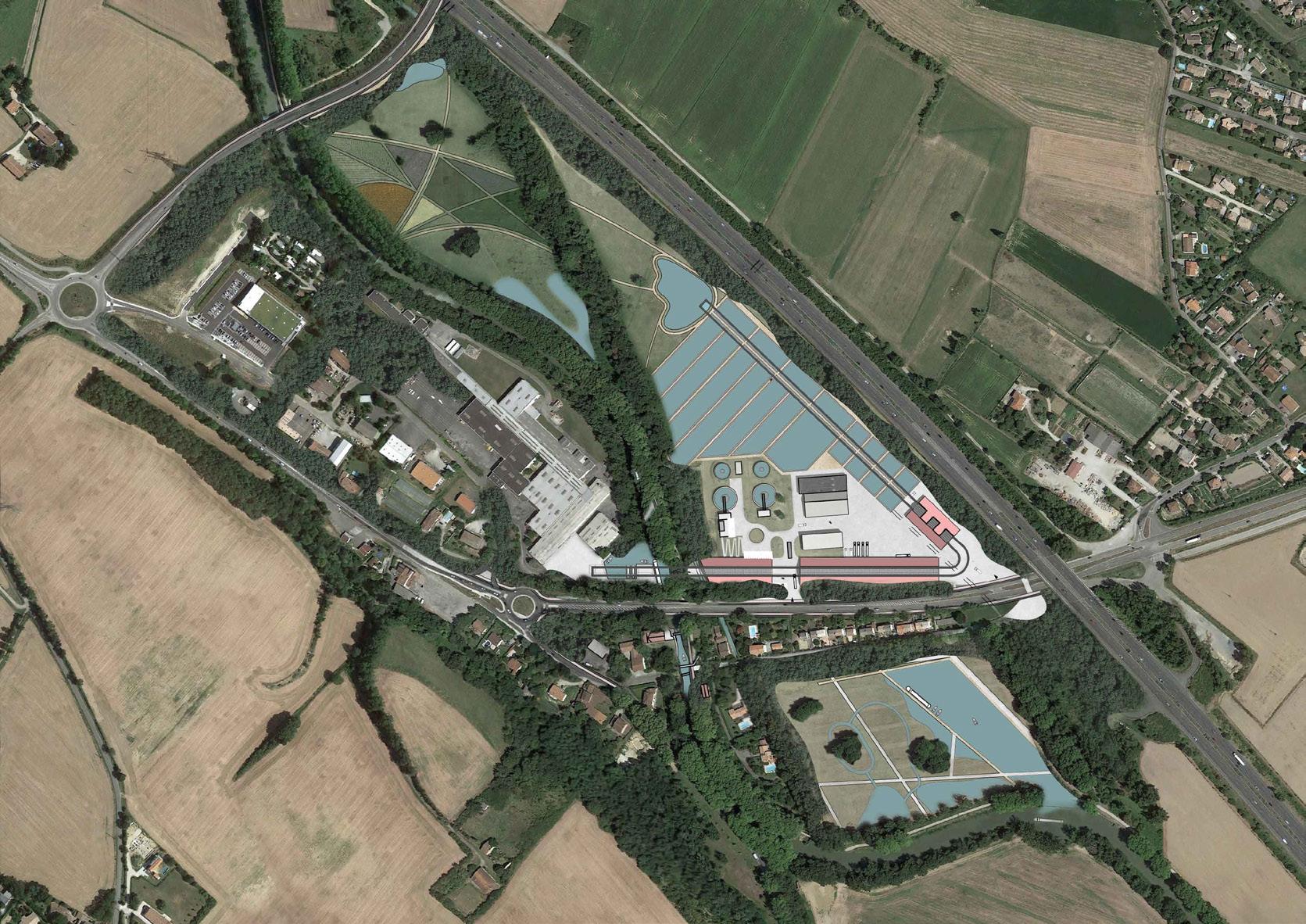

Plan du parc
Port touristique
Vue depuis la rue de l’entrepôt
Vue extérieure de l’entrepôt
Vue intérieure de l’entrepôt

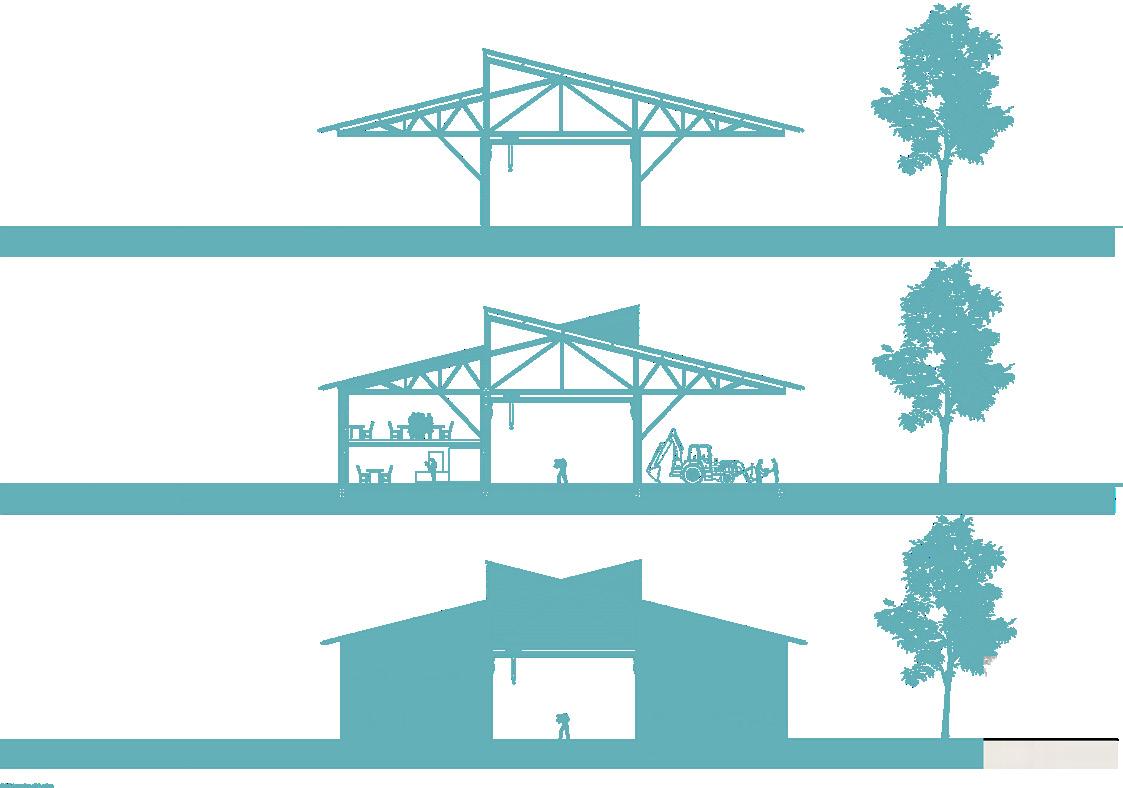

Charpente

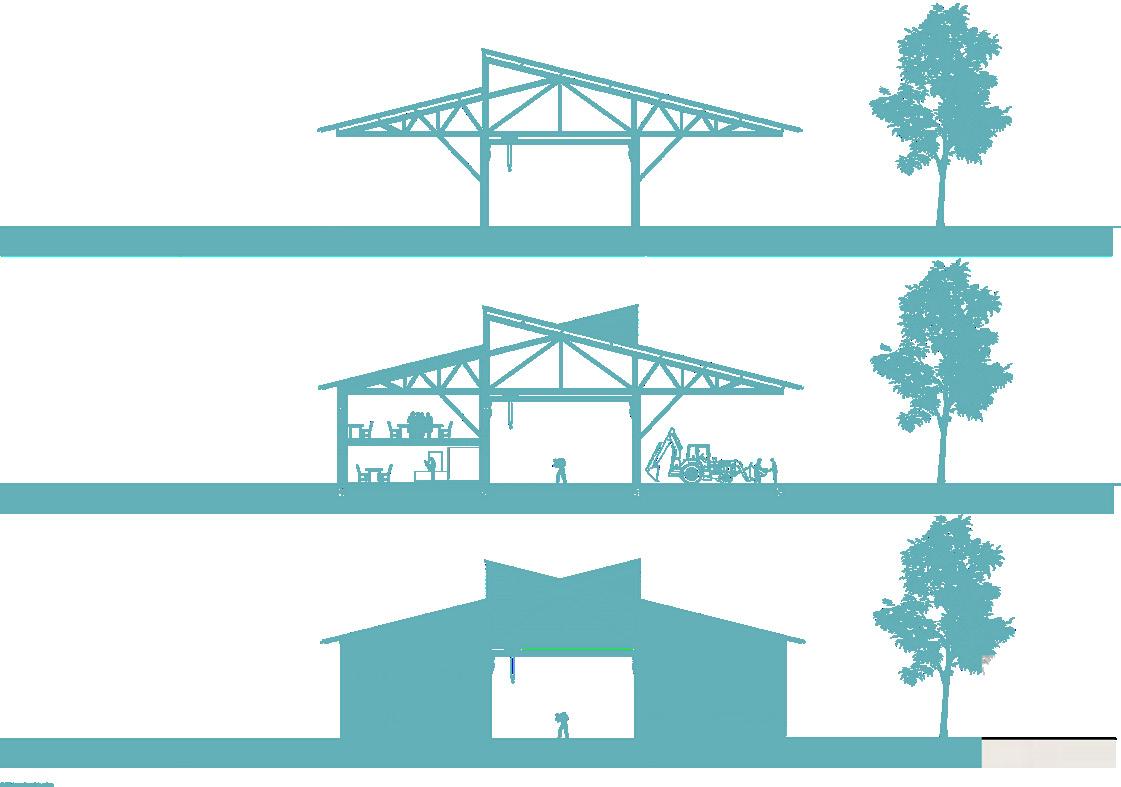

Coupe
Élévation
LA TAILLE DE PIERRE
01-La stéréotomie
02-La taille de pierre
03-La pose de pierre
01-LE DESSIN
L’apprentissage de la stéréotomie
Le dessin fait parti intégrante de la taille de pierre. La géométrie descriptive dessiner des baies et des voûtes. Lors de mes neufs an nées en taille de pierre, j’ai passé de nombreux weekends et soirées à appareiller des voûtes pour bien com prendre les principes fondateurs de la

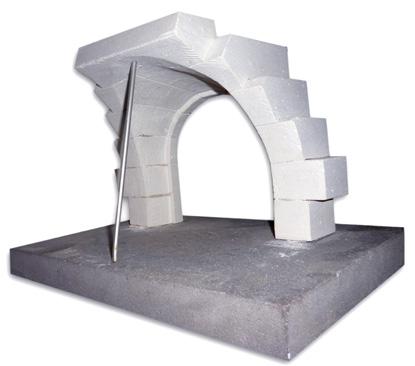

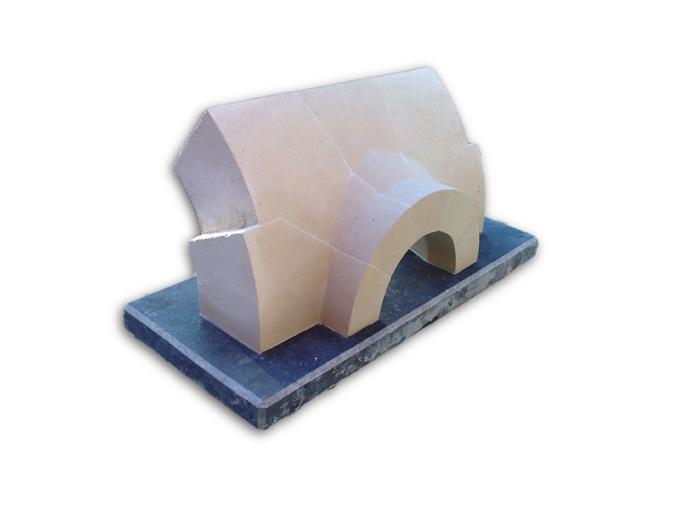

Maquette d’une pénétration retroussée dans une voûte
Maquette d’une lunette cylindro-conique Épure d’une lunette cylindro-conique
3D d’un

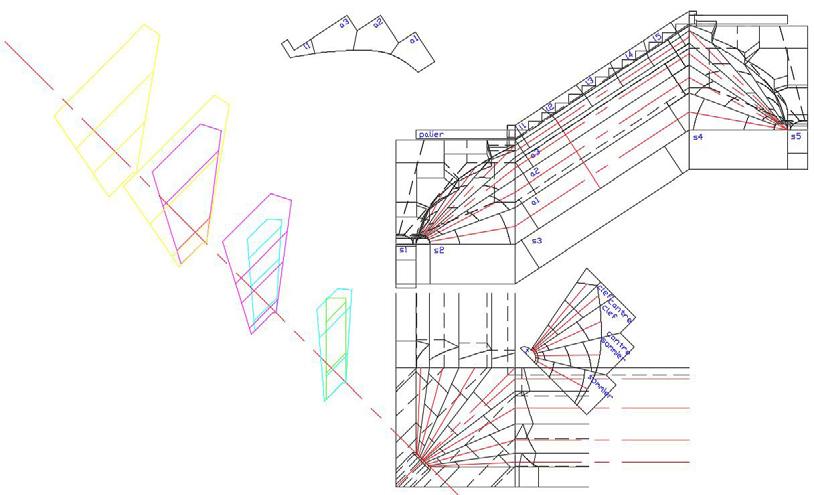

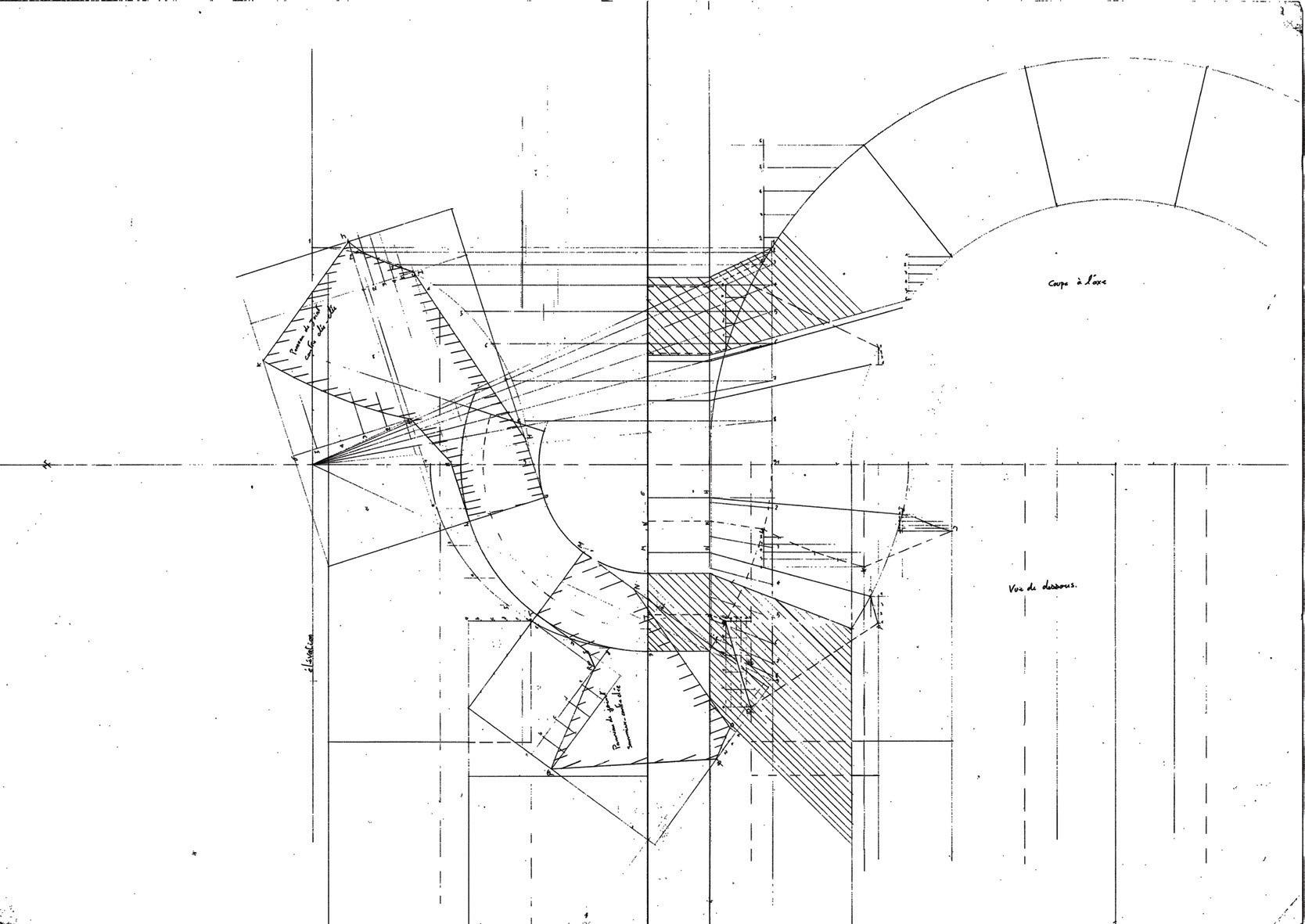

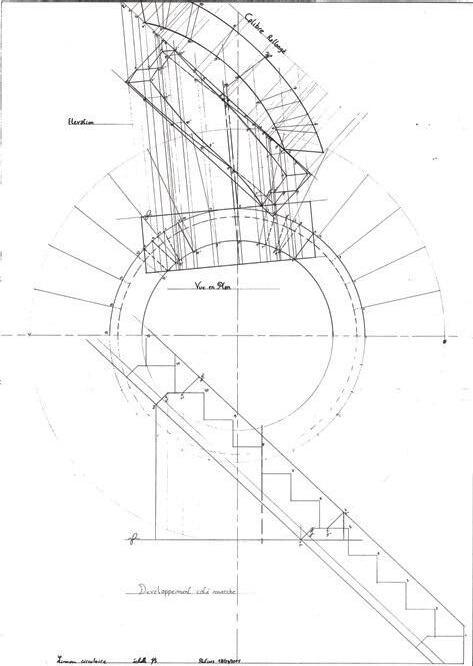

Épure d’un escalier sur trompe conique
escalier sur trompe conique

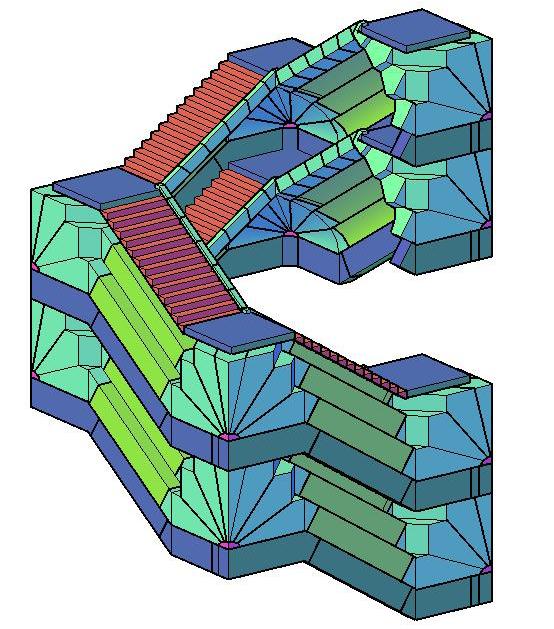

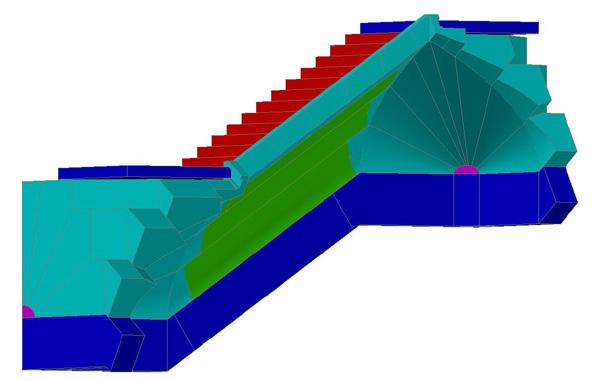

3D d’un escalier sur trompe conique

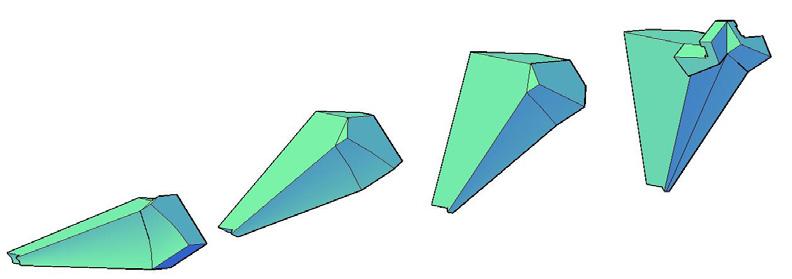

Claveaux d’un escalier sur trompe conique

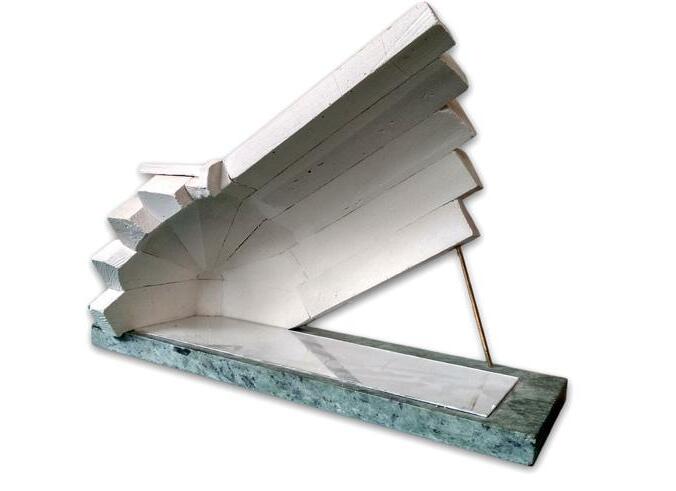

Maquette d’un escalier sur trompe conique
PRATIQUE DE LA TAILLE DE PIERRE
La taille de pierre est un métier qui s’apprend en voyageant et surtout en pratiquant. Lors de mes pas sages dans différentes entreprises, j’ai travaillé de nom breuses pierres de duretés différentes pour de nom breux monuments historiques. La taille se faisait aussi bien à la main, à la disqueuse ou à la commande nu mérique 5 axes. Chaque pierre est unique, il fallait donc toutes les tracer avant de les travailler.
02-LA TAILLE DE PIERRE
Épure d’un banc

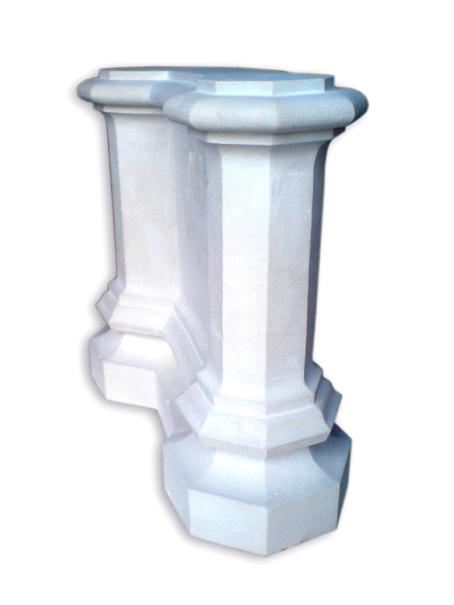

Taille d’un pied de banc

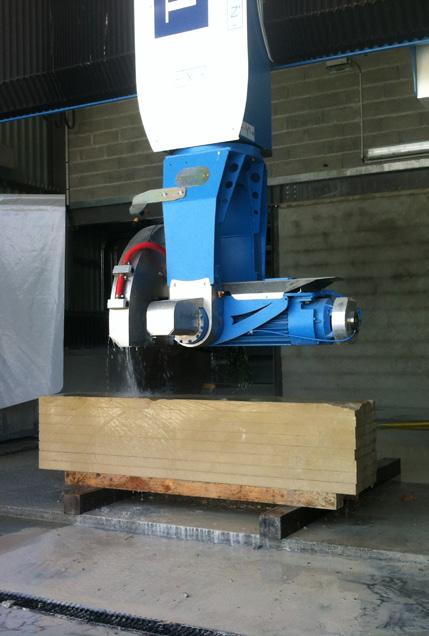

Commande numérique 5 axes

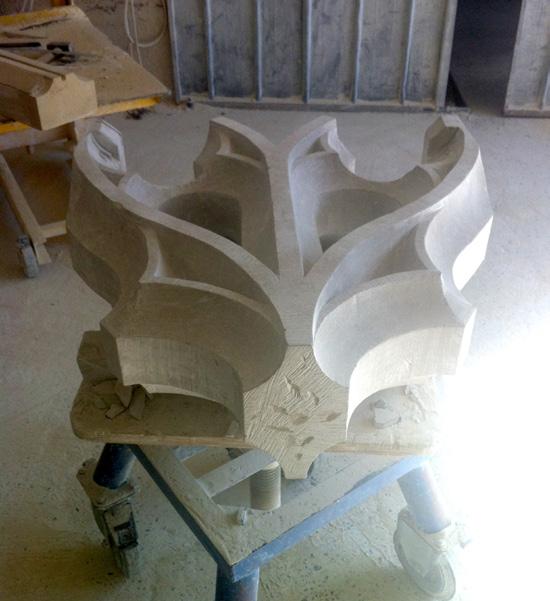

Taille d’ornements

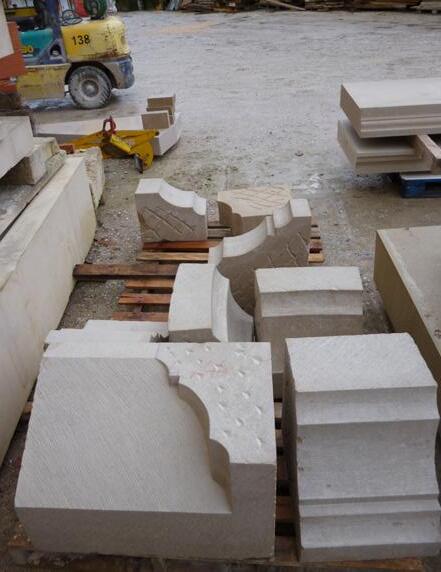

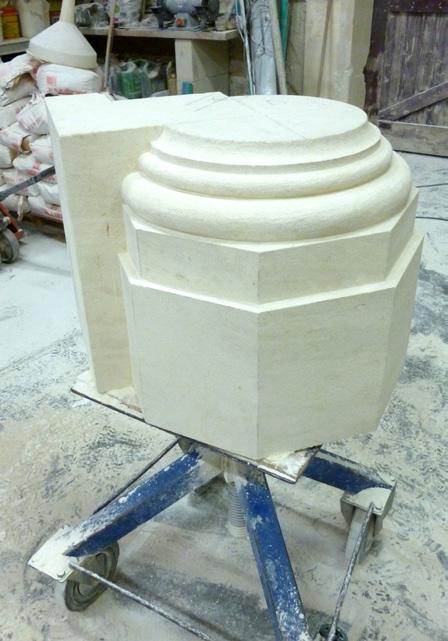

Taille d’une base de colonne

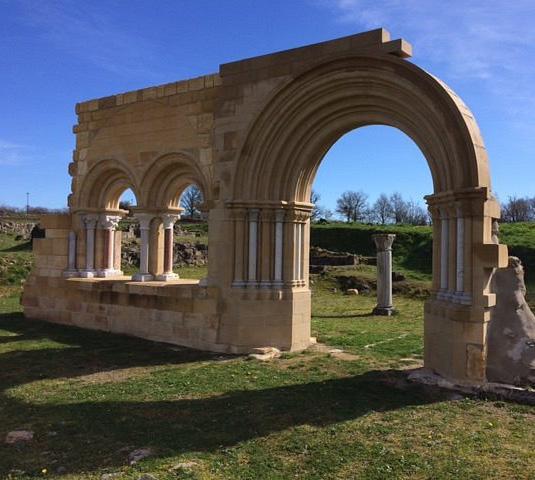

Portail de Bonnefont
Épure
du portail de Bonnefont

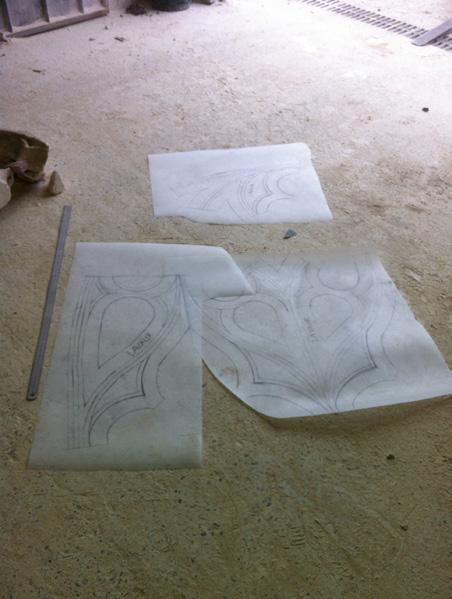

Tracé d’un réseau gothique flamboyant
Taille d’un réseau gothique flamboyant
Taille d’une baie

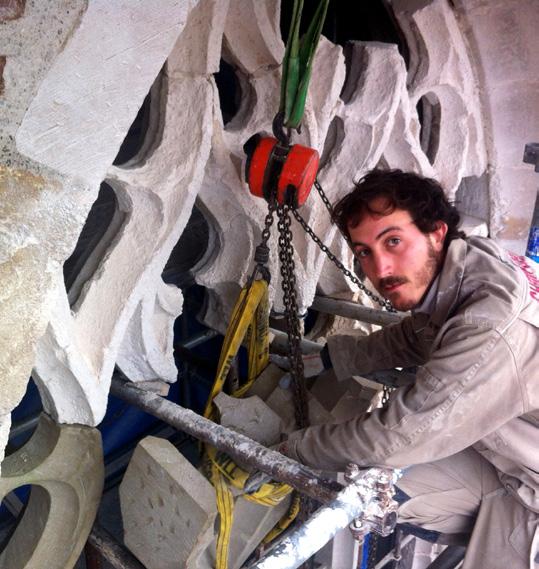

Pose d’un réseau gothique flamboyant Réseau gothique
03-LE CHANTIER
Pose de la pierre
Le chantier fait partie intégrante du métier car il permet de connaitre l’histoire des bâtiments. On peut ainsi découvrir les méthodes de tracés qu’utilisaient les anciens, leurs outils, les enduits et les badigeons qu’ils employaient. Mon expérience de tailleur de pierre est constituée à 70 % de chantier et 30% d’atelier.

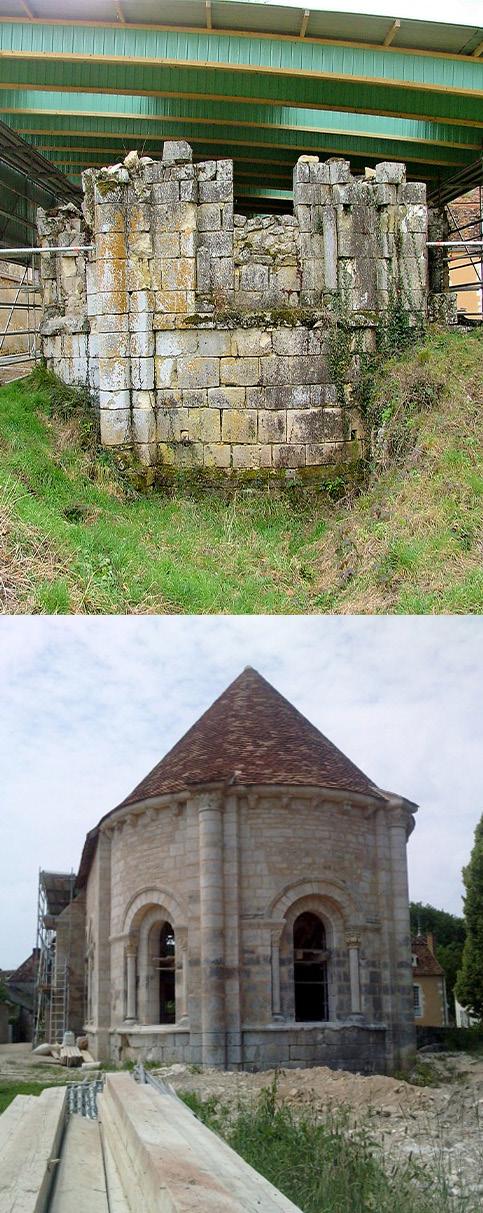

Chapelle de Longefont avant travaux
Chapelle de Longefont avant travaux
Chapelle de Longefont après travaux
Chapelle de Longefont après travaux
Rénovation de l’abbaye de Fontfroide

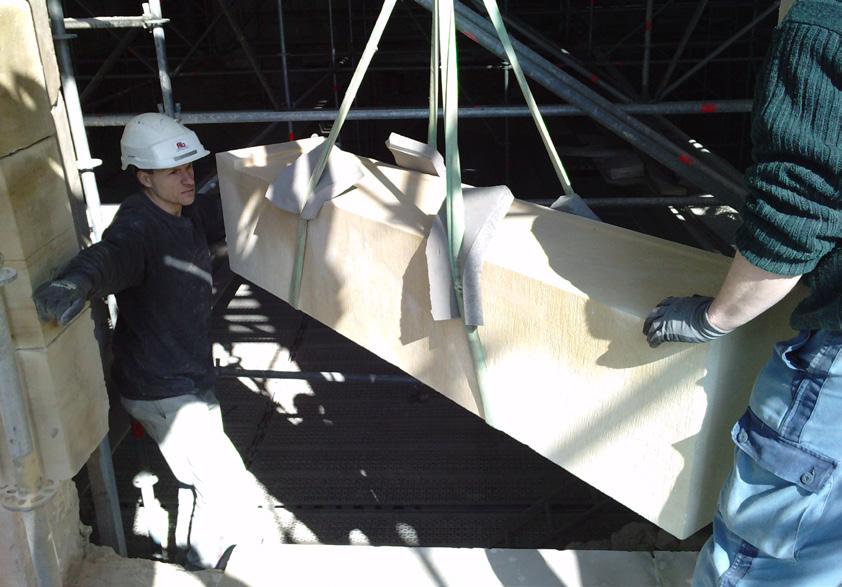

Pose de grands blocs à Luneville
Rénovation du musée Lorrain

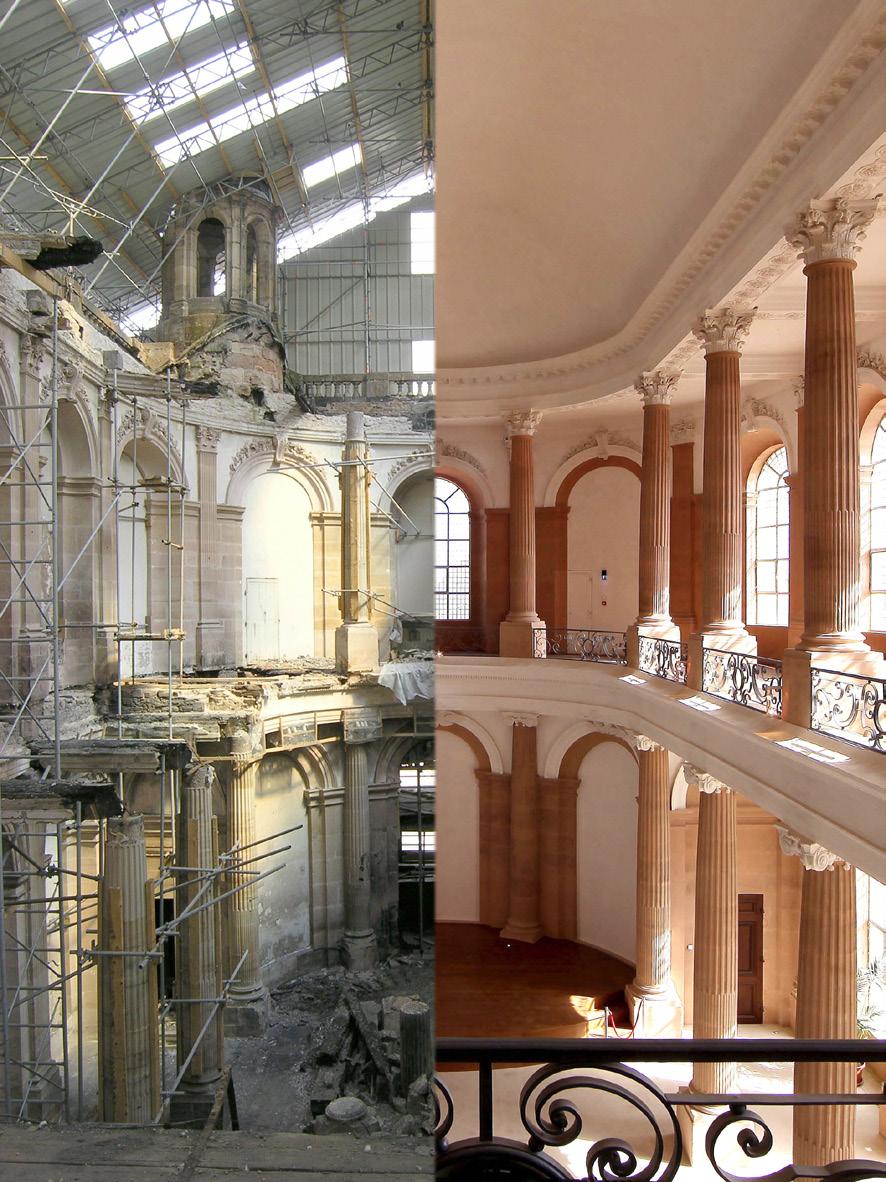

Chapelle de luneville avant travaux
Chapelle de luneville après travaux
