REFUGIO DE FIORDO PRESENTACIÓN DE ANTEPROYECTO DE ARQUITECTURA DIEGO TAPIA NUÑEZ

1 | REFUGIO DE FIORDO

C 1

3

4

546

CONCEPTO

100

346

100

Surge a partir de la pregunta ¿Como conocer estos territorios en su profundidad y extensión?

B

244

RECREACIÓN y DESCANSO

244

B

50

A 50

A

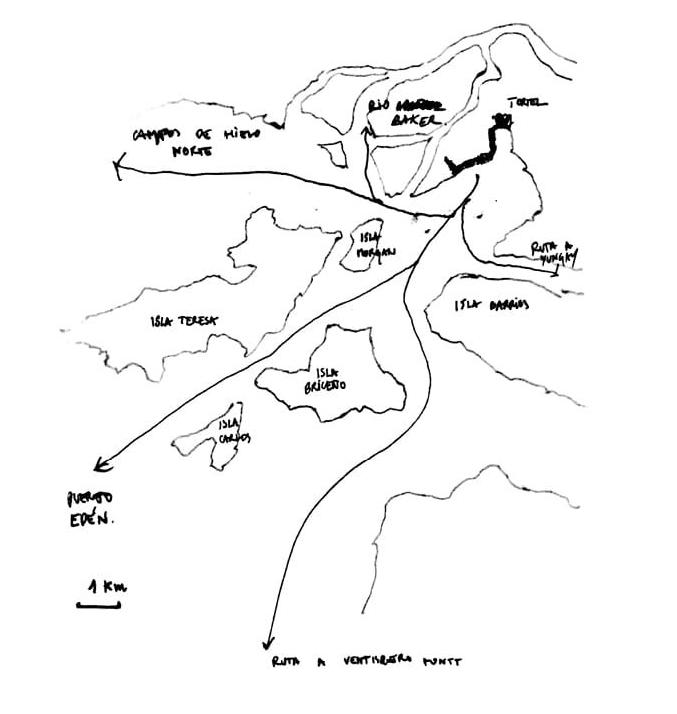

El proyecto se emplaza en los territorios de Aysén, del fiordo chileno, aproximadamente a unos 10km de Tortel. Se plantea como una manera de habitar temporal y que busca dar cabida en un territorio maritimo inexplorado, en un ejercicio por descifrar la manera de encontrar el habitar humano en dicho lugar

C

C 0.00

A

244

A

244

COCINA

D

D 19

18

17

16 15

244

21

244

1320

20

22 23

24

1320

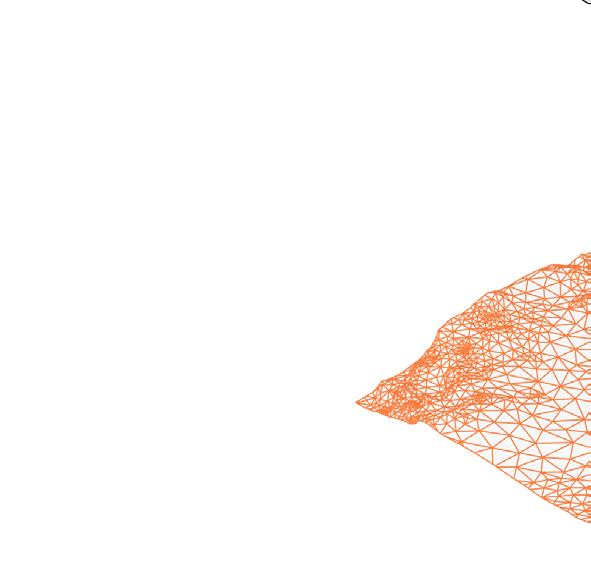

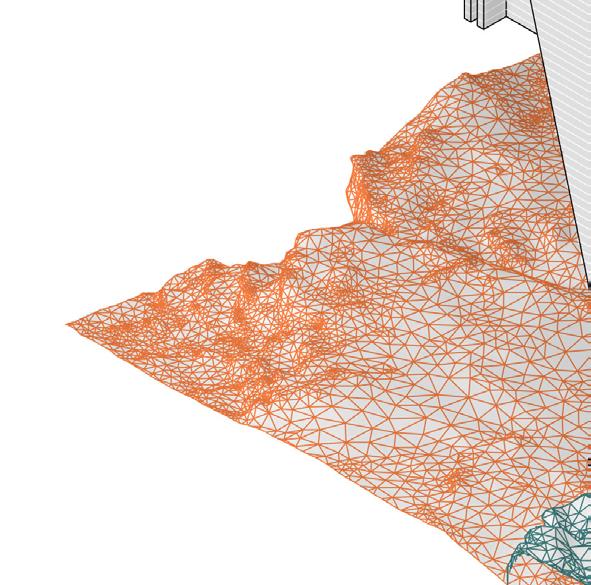

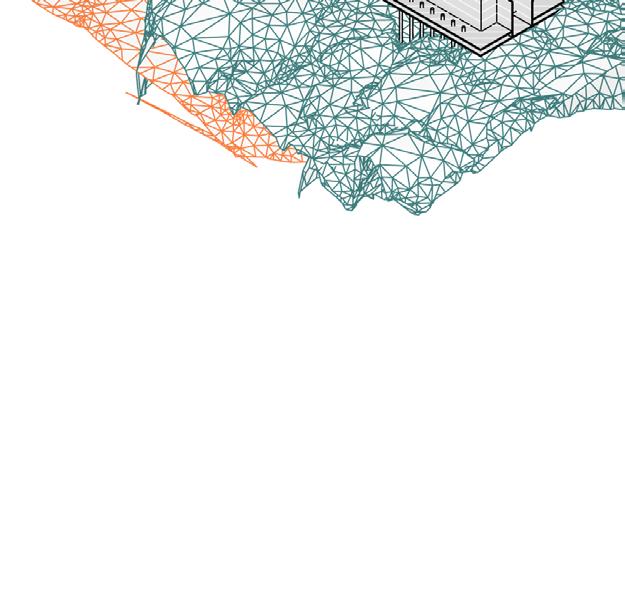

Estas islas de pronunciadas pendientes se ven conformadas por el mar y las afluencias de ríos, las edificaciones se posan en la leve línea del océano pacífico y los cerros acantilados. Es allí donde el habitar se despliega hacia el mar que permite la comunicación.

2

25

244

E

244

E

ASEO

244

F

244

F

DESCANSO

B

B

50

H

G 50

G

100

346

100

N

546

1

2

3

C

2 | REFUGIO DE FIORDO

H

4

3 | REFUGIO DE FIORDO

4 | REFUGIO DE FIORDO

5 | REFUGIO DE FIORDO

6 | REFUGIO DE FIORDO

2

1

Plancha Cubierta Zinc Color Negro

FORMA

DETALLE 1

DETALLE 2

379.15 Viga MLE 188x65mm@244cm Panel SIP 210mm, interior Poliestireno Expandido188mm, doble placa OSB 11mm

Revestimiento Yakisugi Carbonizado Perfil 15x175mm / Corte 30° fijado a rastrel vertical

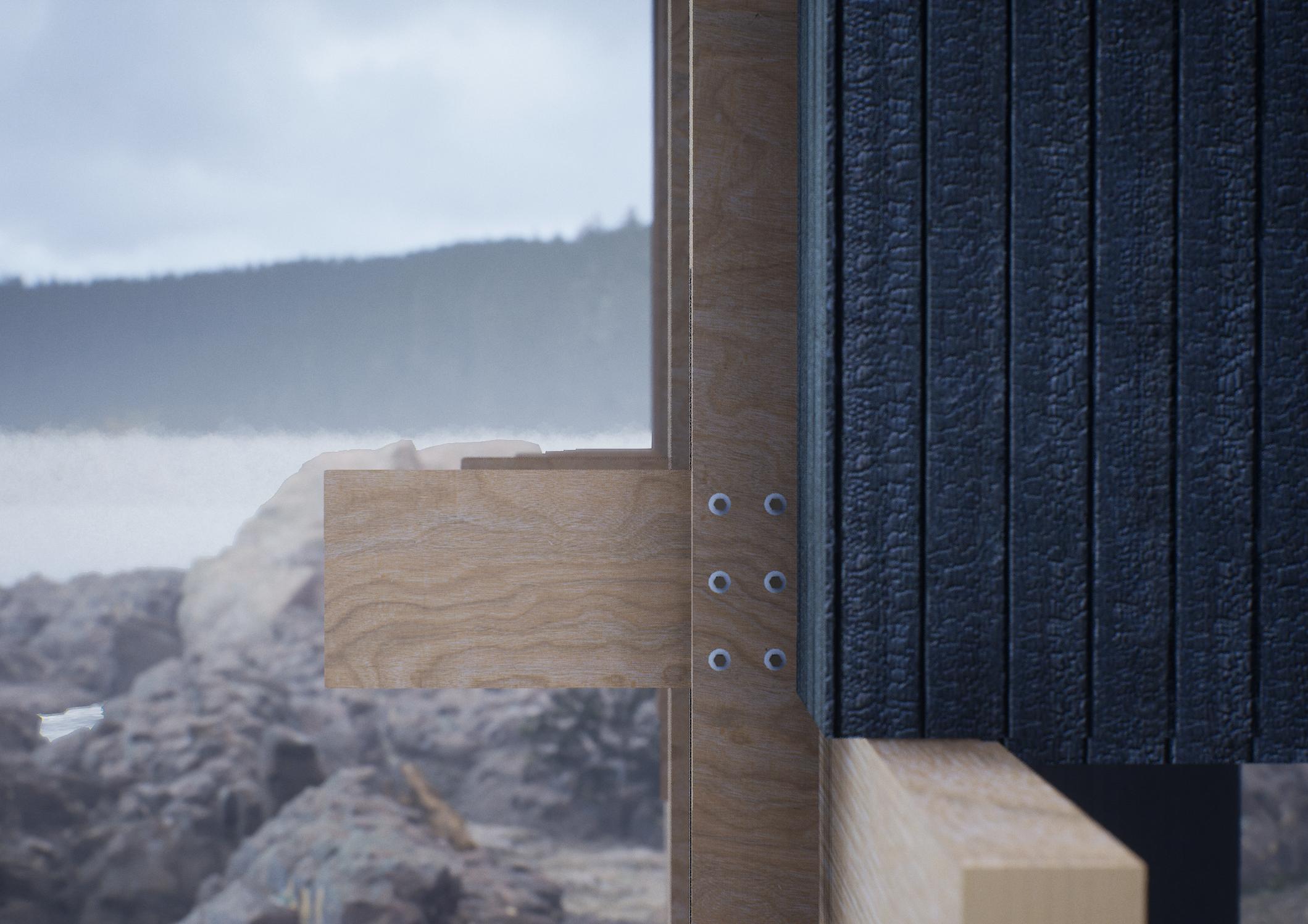

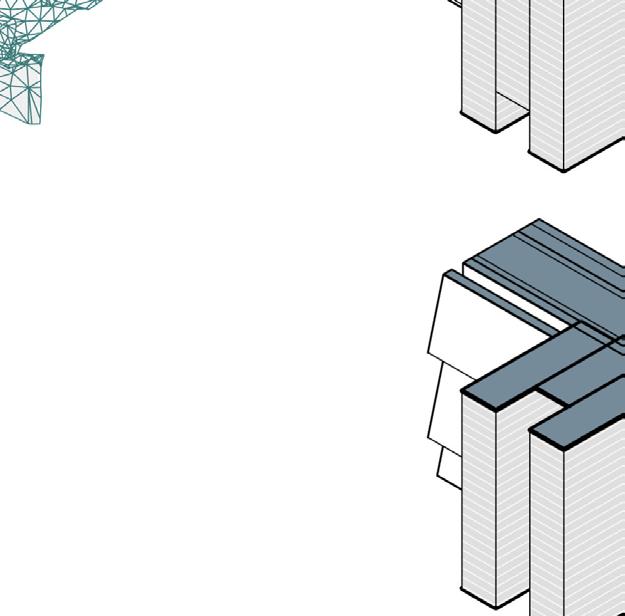

Pilar Doble MLE 228x65mm@244cm

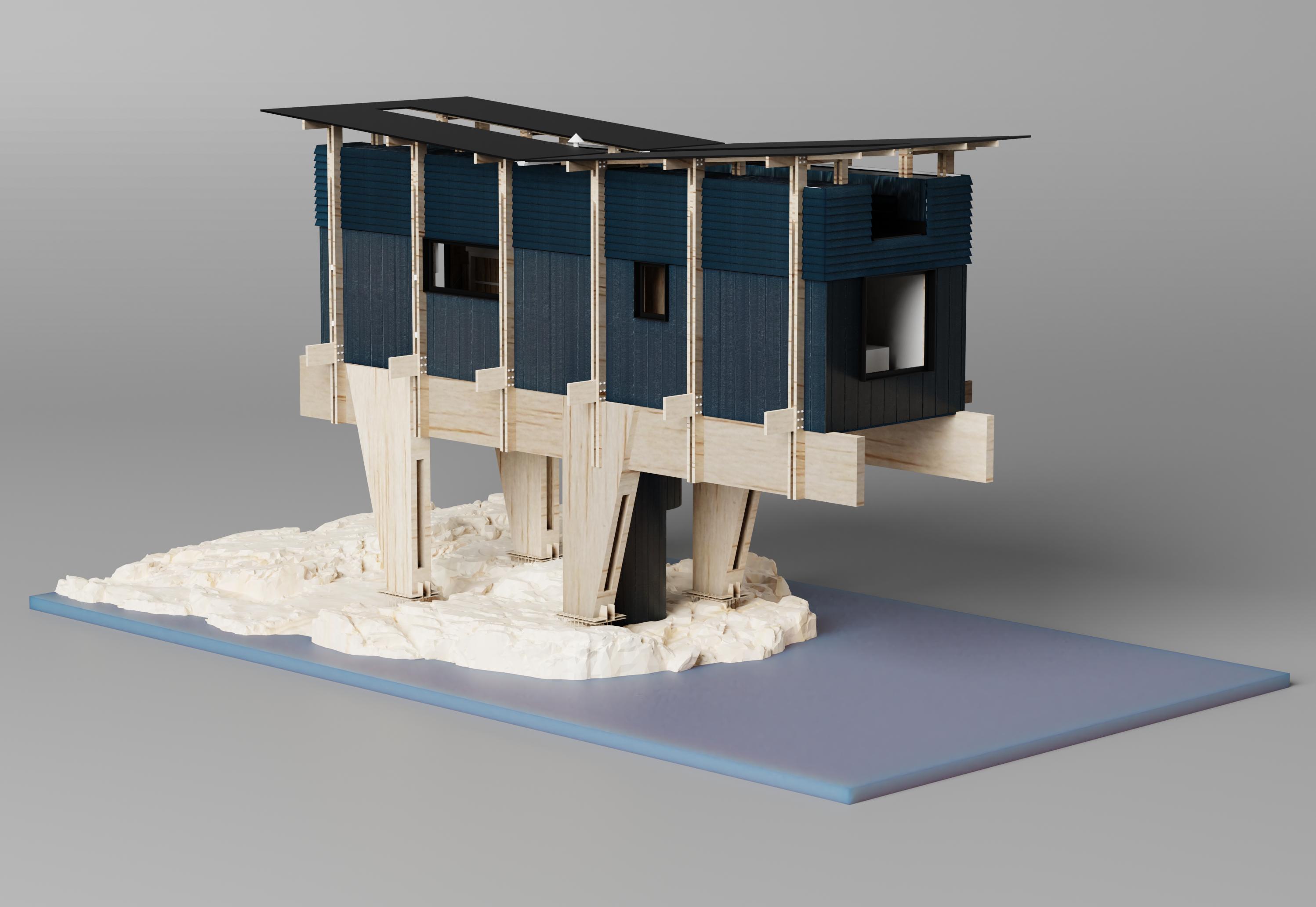

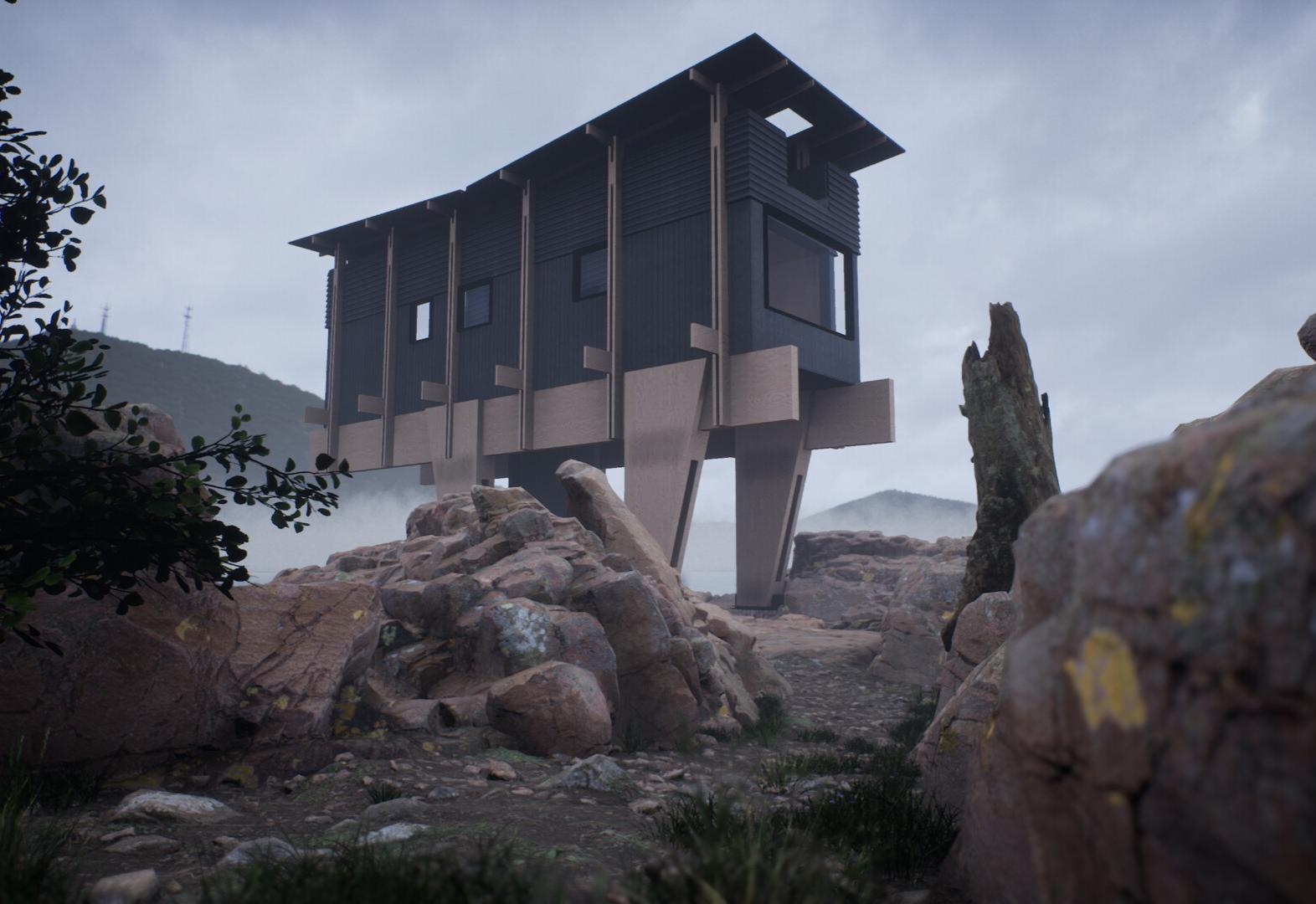

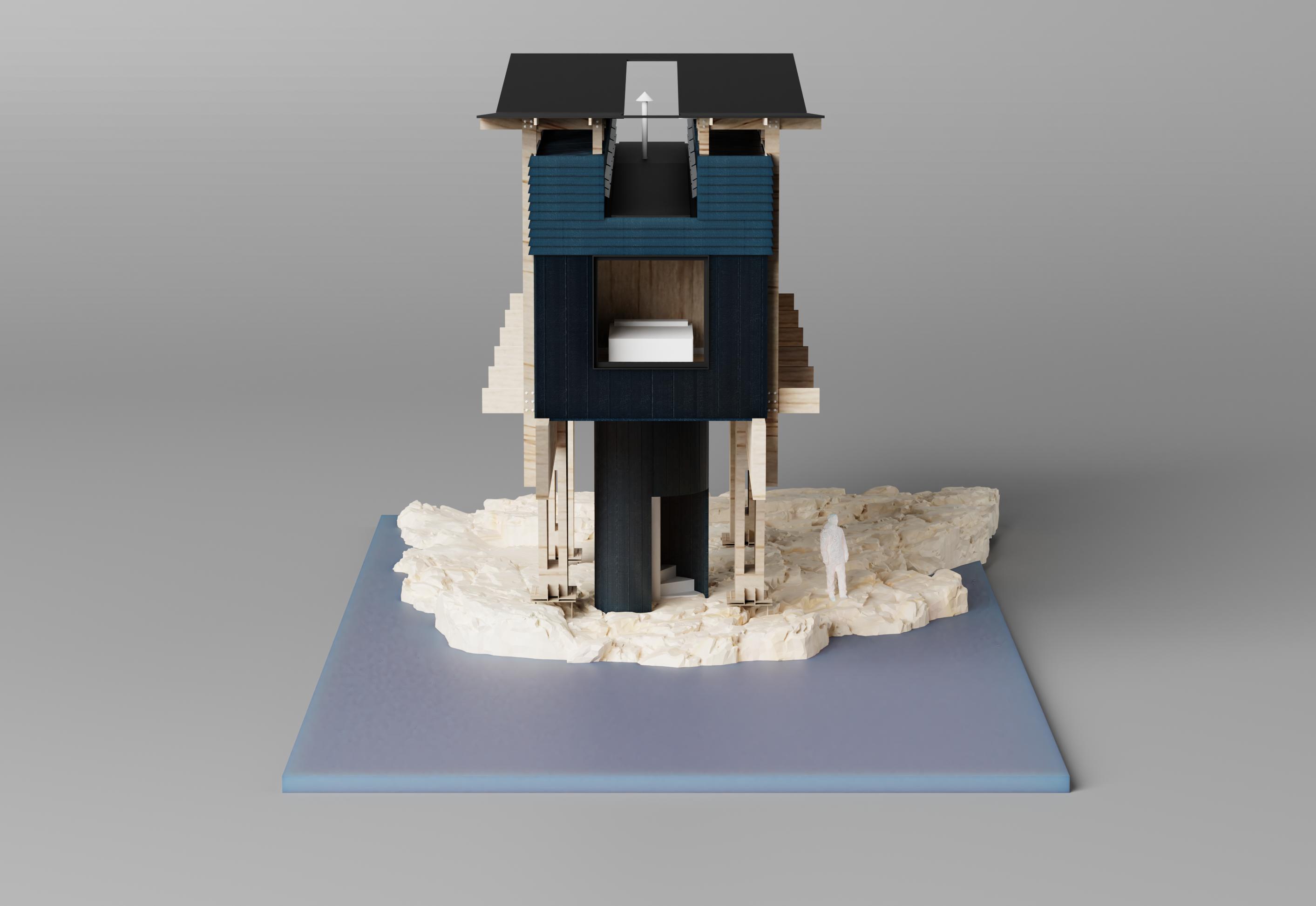

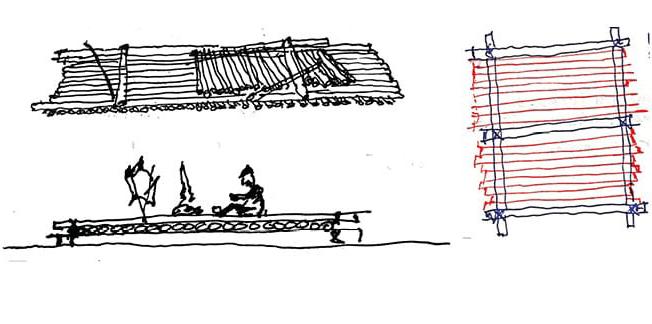

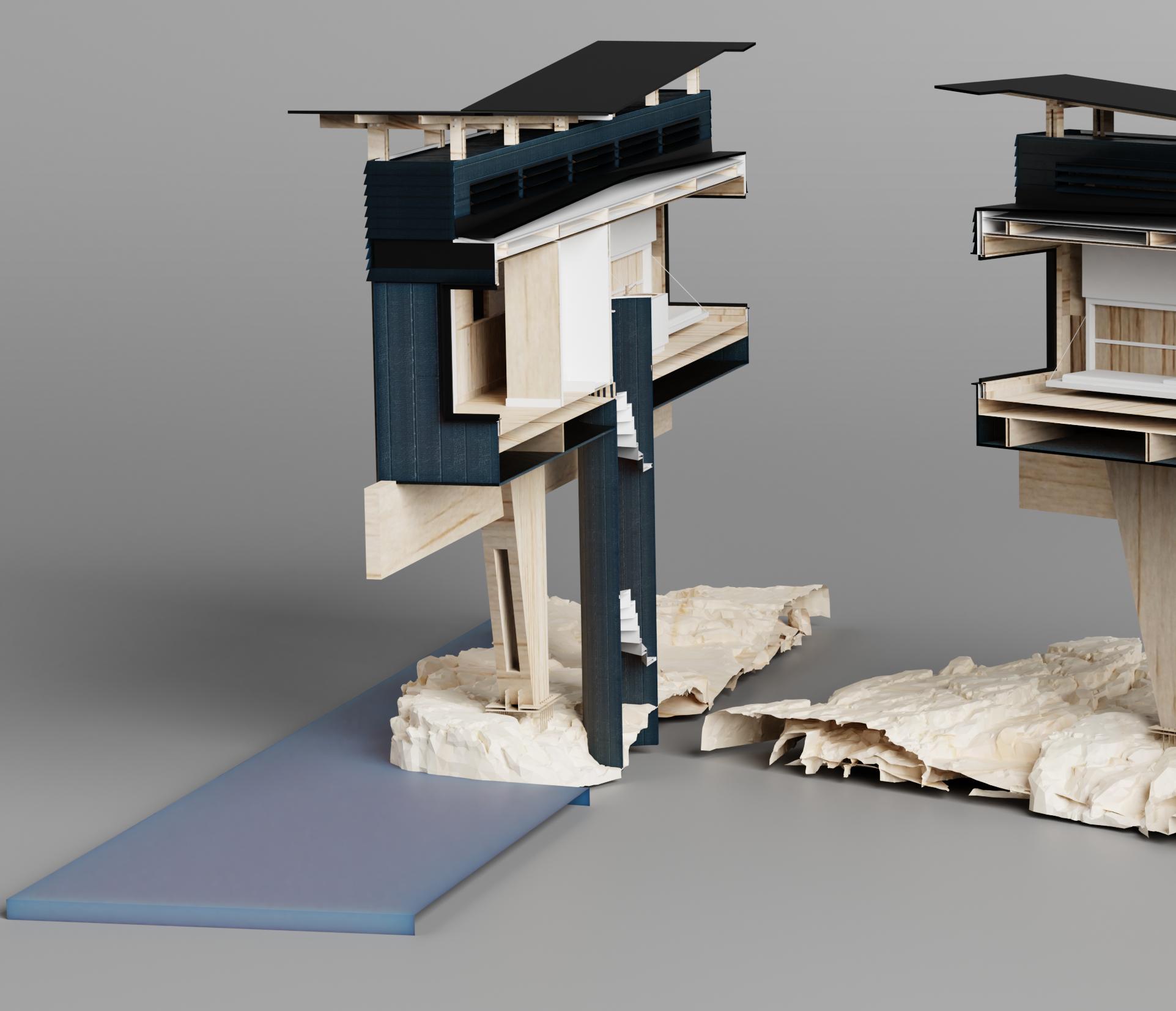

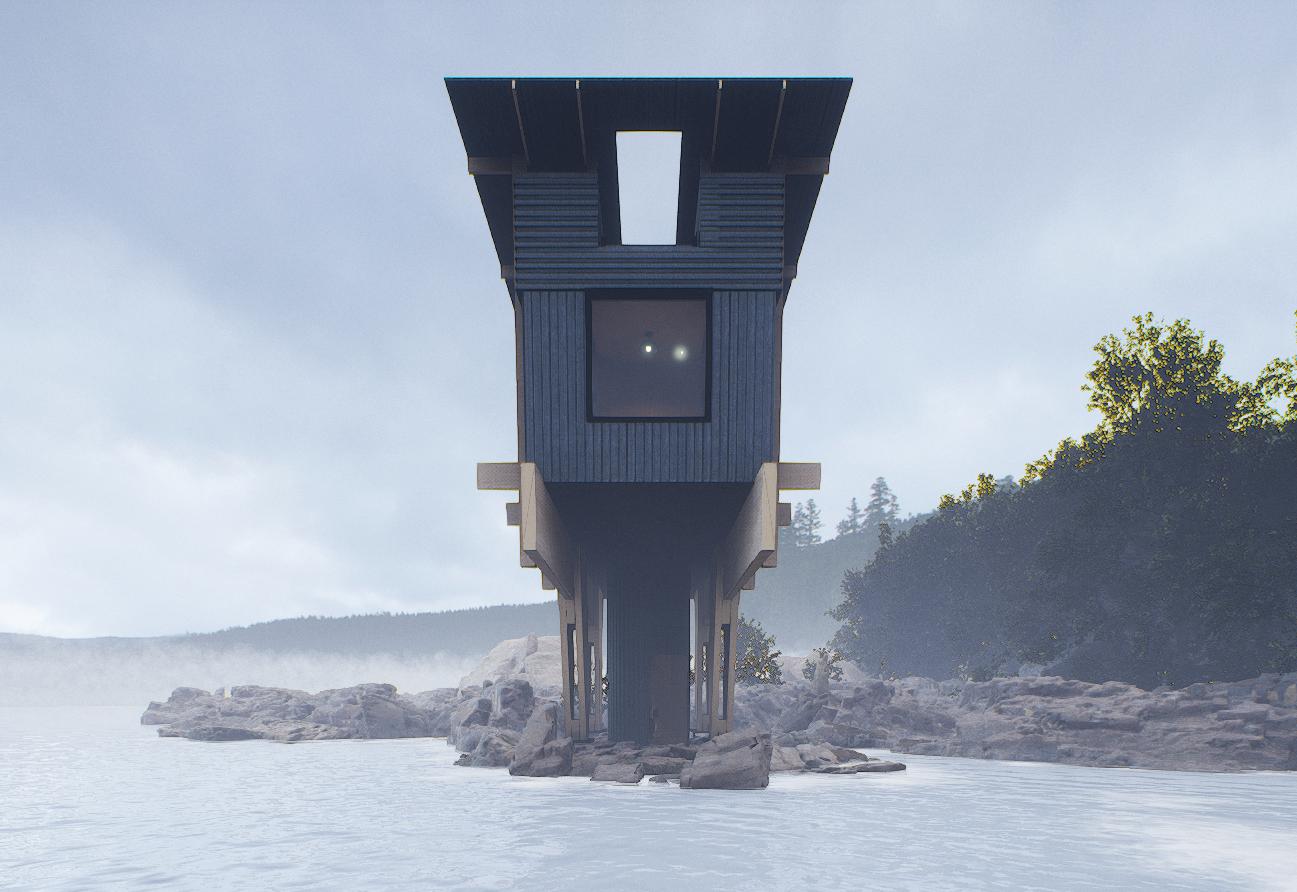

El proyecto se plantea como un muelle que se posa y suspende sobre el mar, generando un umbral de llegada.

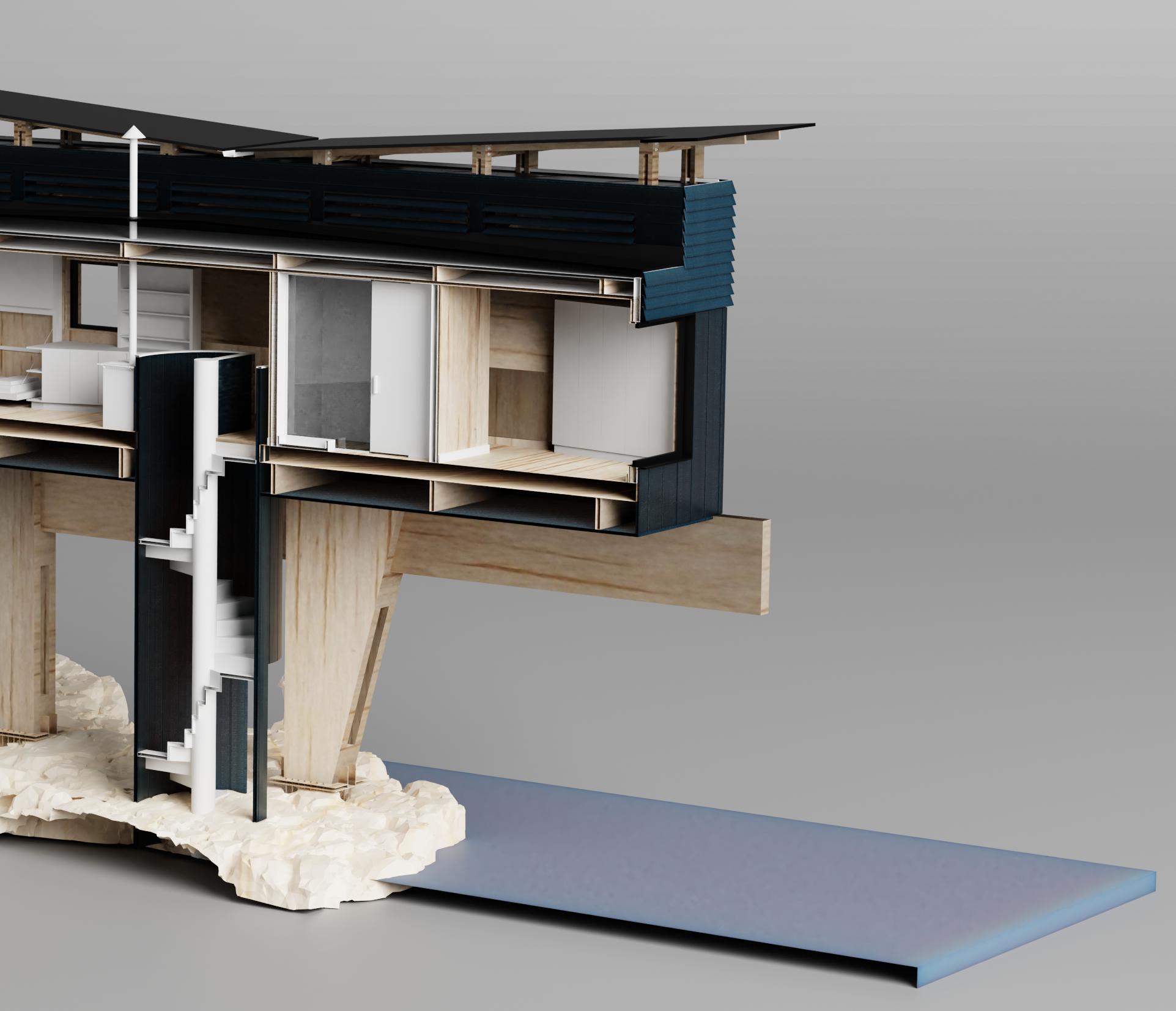

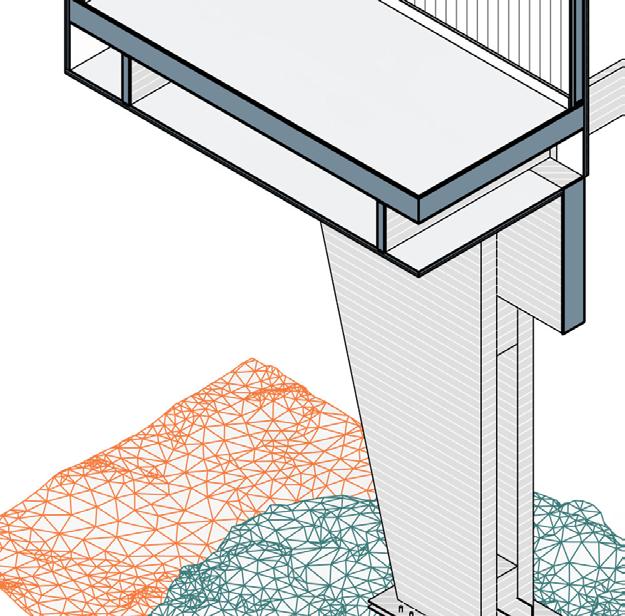

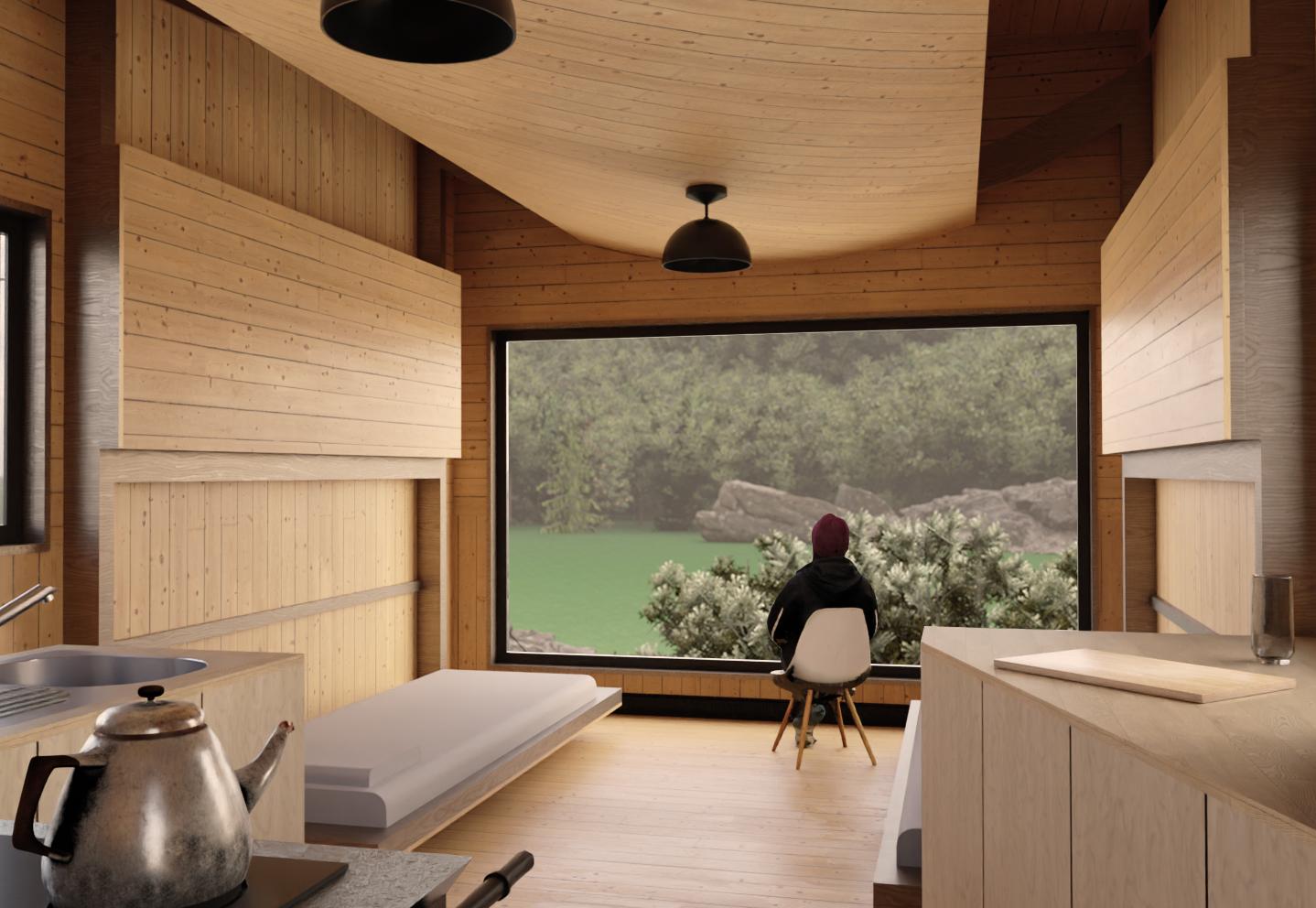

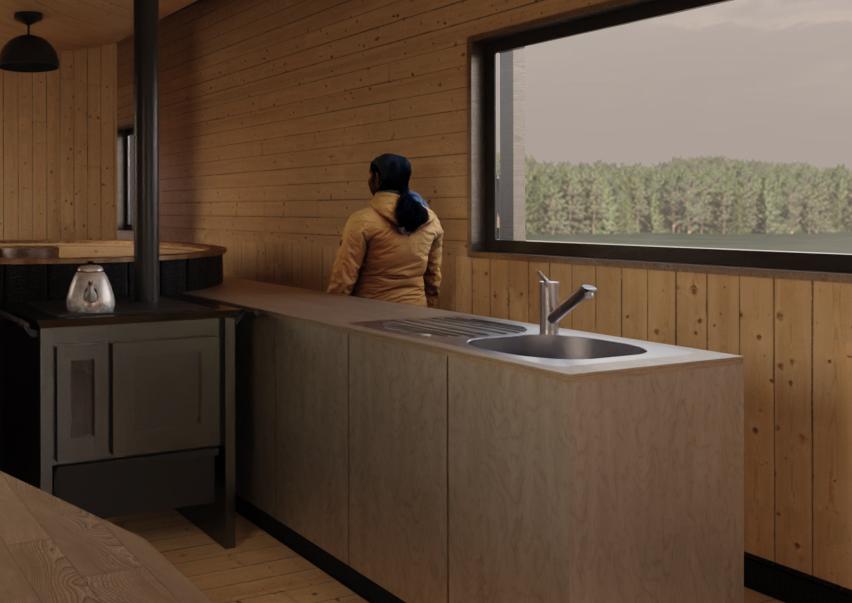

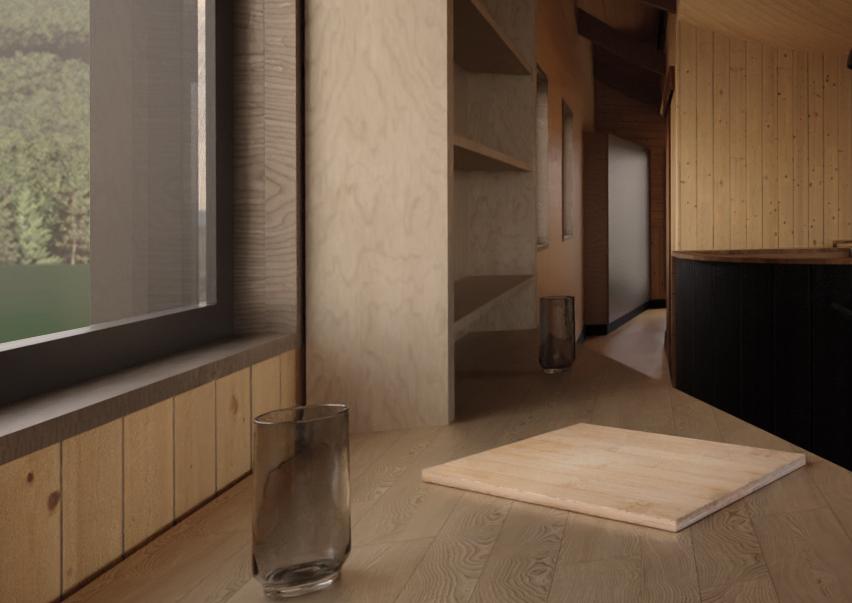

Para ello es necesario considerar apoyos en un eje central que den libertad de tener un voladizo para generar este umbral. Se toma partido por elevar el habitar y allí ocupar un espacio libre que permita una planta única, la llegada es a la cocina, el fuego central que permite reunir, y hacia los extremos están los lugares de descanso, reunión y esparcimiento que permiten contemplar la extensión del territorio.

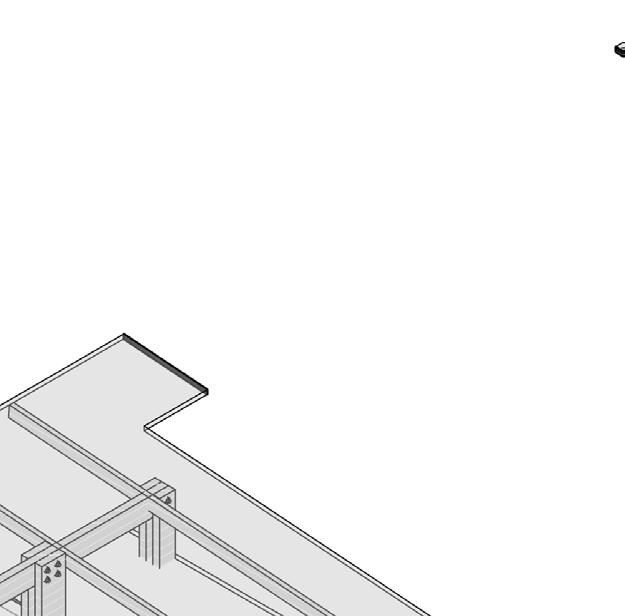

Para el montaje del proyecto se consideran estructuras de madera laminada que permiten vigas de grandes dimensiones para la base estructural, 4 pilares y dos vigas maestras. Sobre ella se posan cada 244cm la estructura que permite sostener el cerramiento, constituido por paneles SIP que facilitan un rápido ensamblaje. La madera Yakisugi carbonizada se utiliza para el revestimiento exterior en formato clásico.

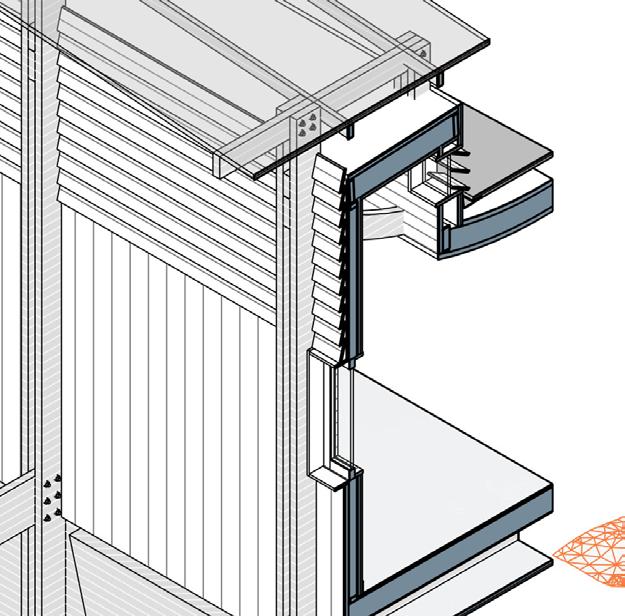

Perfiles Revestimiento Yakisugi Carbonizado Perfil 15x175mm / Corte 30° En ángulo de 60° fijados con rastreles cepillados de 19x41mm pintados negro Canaleta Zinc

285.72

Estructura Interior SIP Techo Pino Cepillado Seco 41x185mm Estructura Interior SIP Pino Cepillado Seco 41x65mm

287.50

Revestimiento Cielo Madera Interior Pino Oregón Tablero Estructural OSB 11mm

Revestimiento Yakisugi Carbonizado Perfil 15x175mm / Corte 30° En ángulo de 14° Unido con rastreles cepillados de 19x41mm Pintados Negro

Aislación Lana Mineral

Panel SIP 90mm, interior Poliestireno Expandido 68mm, doble placa OSB 11mm

Viga Curva MLE 188x65mm@244cm Revestimiento Cielo Madera Interior Pino Oregón

Marco Exterior de Acero

100.00

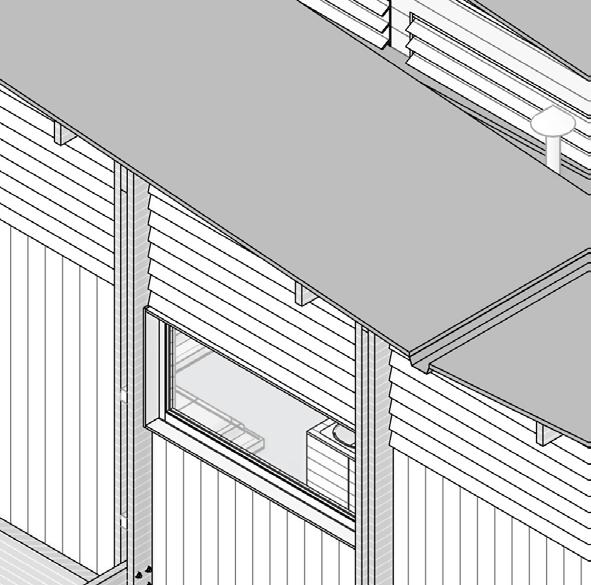

Ventana Termopanel Perfil Negro. Endolado interior de madera cepillada 19x65mm

Estructura de Rastrel interior para pasadas de Instalaciones

0.00

Guardapolvo de perfil Yakisugi. Adhesivo a borde de Terciado Estructural

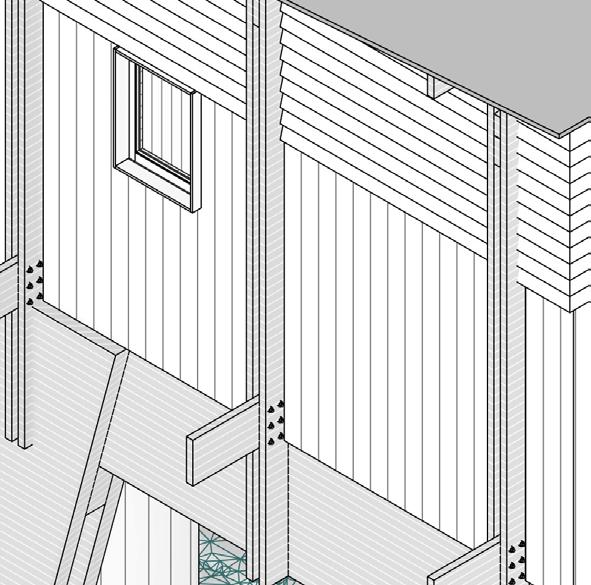

Revestimiento Yakisugi Carbonizado Perfil 15x175mm / Corte 30° En vertical con rastreles cepillados de 19x41mm Panel SIP 210mm, interior Poliestireno Expandido188mm, doble placa OSB 11mm

-62.77

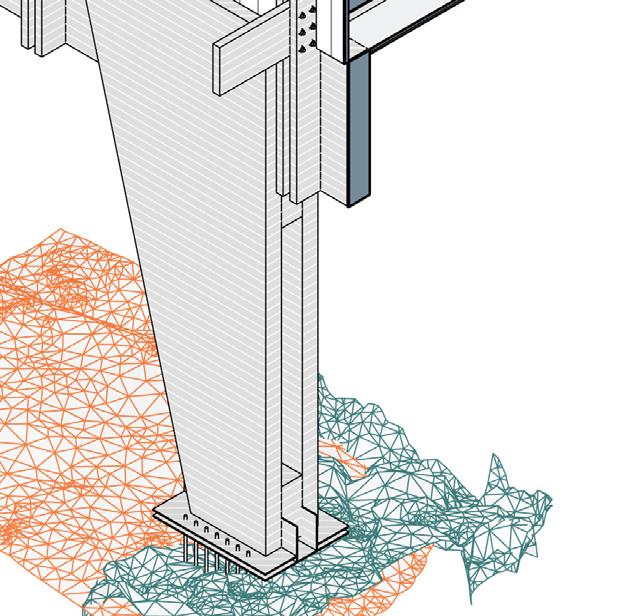

Piso Técnico para instalaciones Viga MLE 400x65mm@244cm Anclaje de pilar a viga MLE con pernos Viga MLE 200x1200mm@244cm

Revestimiento Yakisugi Carbonizado Perfil 15x175mm / Corte 30° En Diagonal con rastreles cepillados de 19x41mm

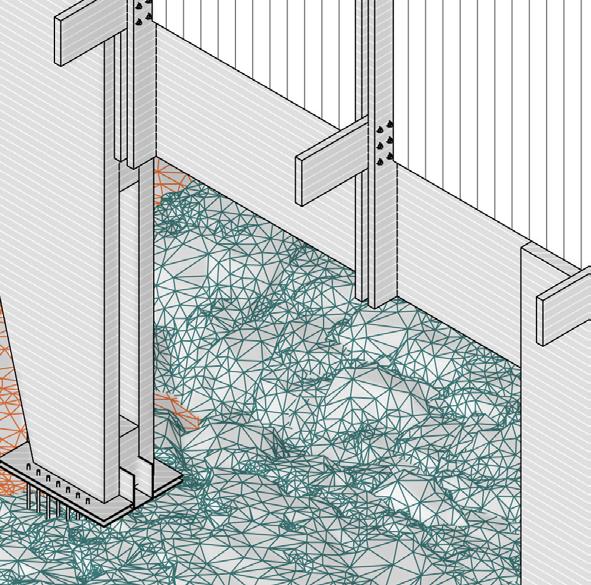

Pilar Doble MLE Soporte para Viga en Pilares MLE

-468.94

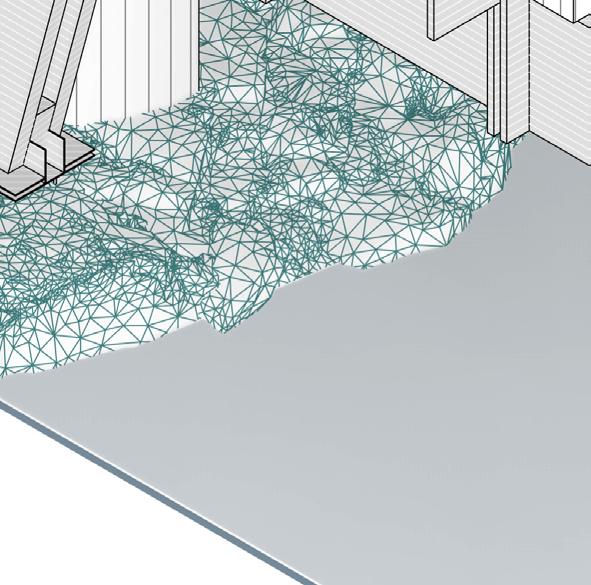

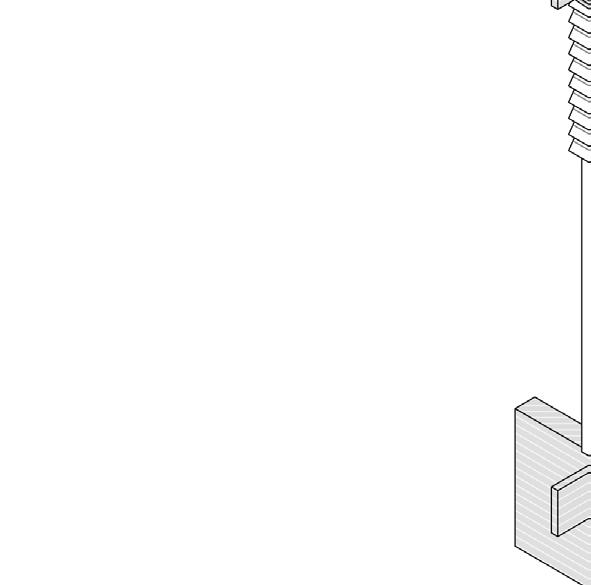

Anclaje de Acero. Fundación en Roca

7 | REFUGIO DE FIORDO

8 | REFUGIO DE FIORDO

9 | REFUGIO DE FIORDO

429.51

A

B

C

D

E

F

G

H

429.51

262.80

0.00

-62.77

-552.77

10 | REFUGIO DE FIORDO

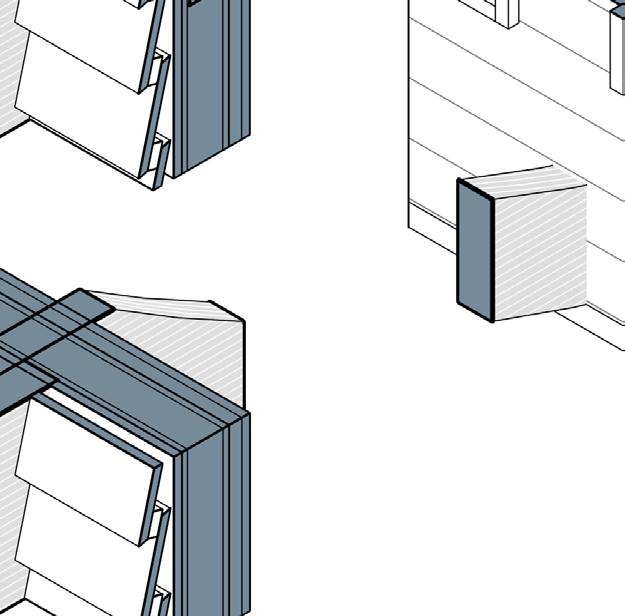

Costanera de Techo 41x114mm

114

Plancha Cubierta Zinc Color Negro

150

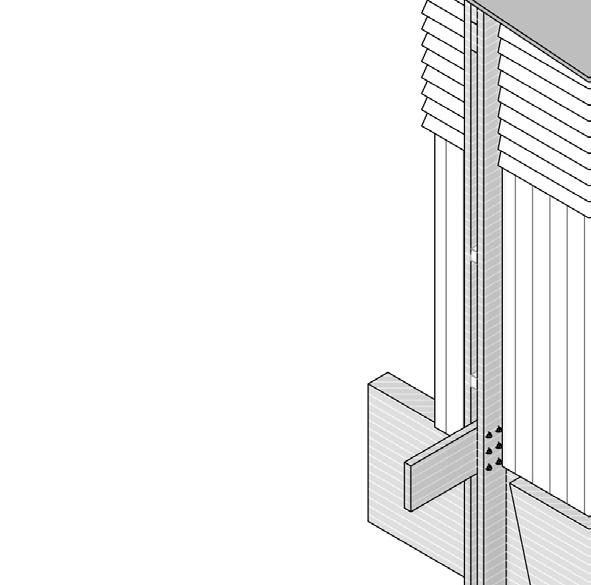

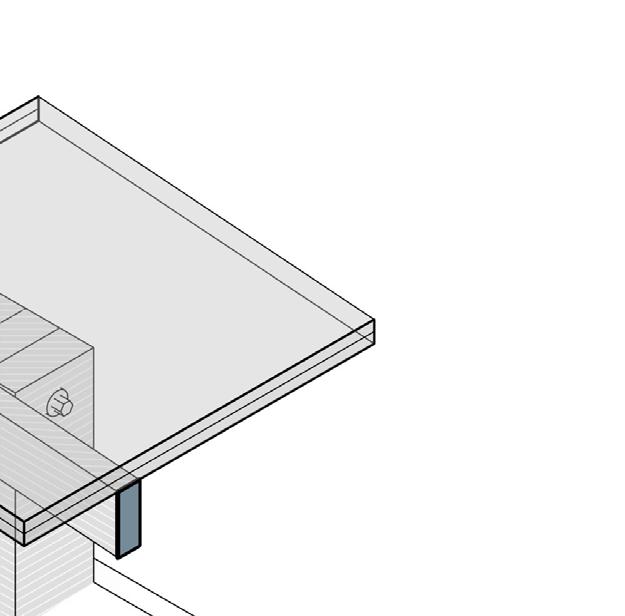

Pernos de Anclaje para Viga de MLE

Plancha Cubierta Zinc Color Negro, segunda cubierta Membrana Hidrofuga protectora sobre OSB Panel SIP

Plancha Cubierta Zinc Color Negro

Revestimiento Yakisugi Carbonizado Perfil 15x175mm / Corte 30° fijado a rastrel vertical Estructura Interior Panel SIP 41x185mm Pino Cepillado Seco

Costanera de Techo 41x114mm

Panel SIP 210mm, interior Poliestireno Expandido 188mm, doble placa OSB 11mm

Pernos de Anclaje para Viga MLE

188

Estructura Interior de Madera 41x162mm

33

Marco Exterior de Acero

Perfiles Revestimiento Yakisugi Carbonizado Perfil 15x175mm / Corte 30° En ángulo de 60° fijados con rastreles cepillados de 19x41mm pintados negro

Plancha Cubierta Zinc Color Negro, segunda cubierta

114

228

Membrana Hidrofuga protectora sobre OSB Panel SIP

40

Ventana Termopanel Perfil Negro. Endolado interior de madera cepillada 33x114mm

400

Perfil Cortagotera Acanalado Color Negro

210

Placa OSB exterior 11mm

Estructura Interior Panel SIP 41x185mm Pino Cepillado Seco Panel SIP 210mm, interior Poliestireno Expandido 188mm, doble placa OSB 11mm

Canaleta Zinc Plancha Cubierta Zinc Color Negro

Revestimiento Yakisugi Carbonizado Perfil 15x175mm / Corte 30° En ángulo de 14° apernado con rastrel cepillado de 19x41mm Pintado Negro

Viga Curva MLE 188x65mm@244cm

Revestimiento Interior madera Pino Oregón

Revestimiento interior madera Pino Oregón

Estructura de Rastrel interior para pasadas de instalaciones

Estructura de Rastrel interior para pasadas de instalaciones

Panel SIP 90mm, interior Poliestireno Expandido 68mm, doble placa OSB 11mm

Aislación Lana Mineral

40

Membrana Hidrofuga protectora

90

Revestimiento Cielo Madera Interior Pino Oregón

162

11 | REFUGIO DE FIORDO

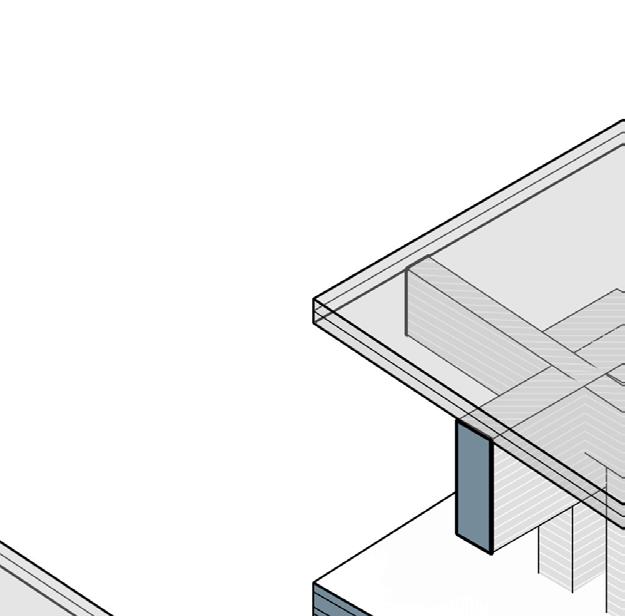

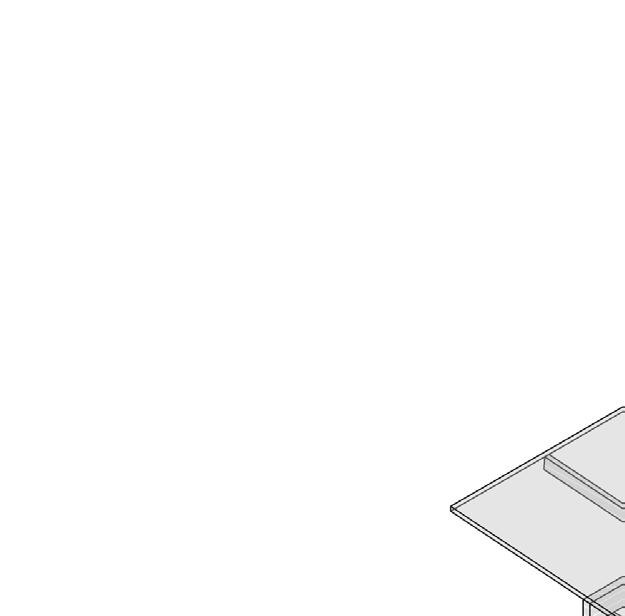

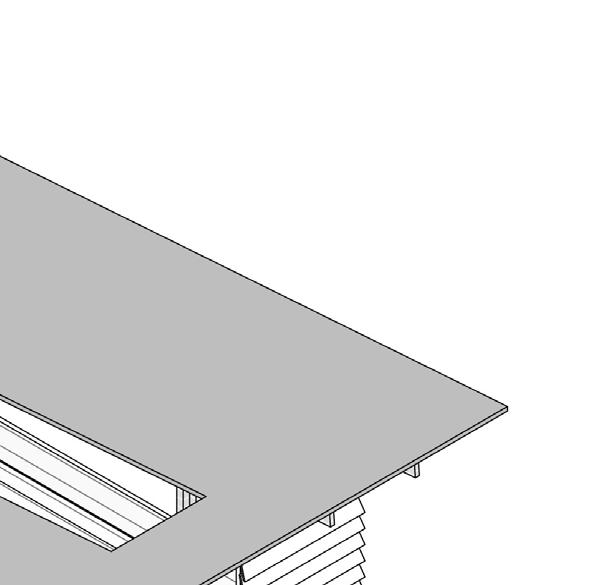

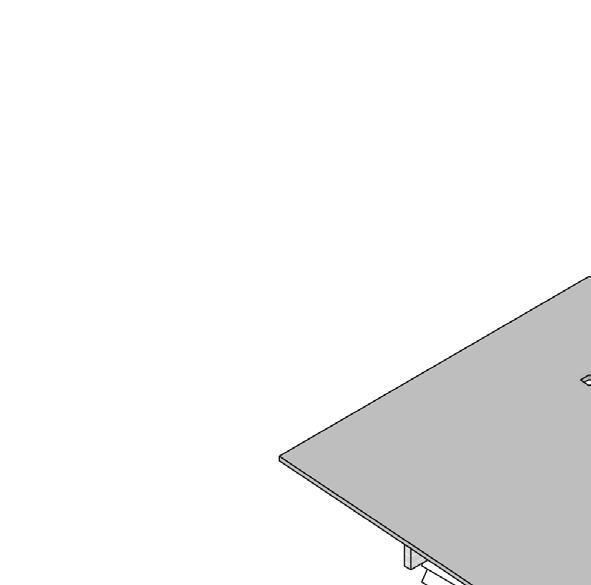

CUBIERTA SUPERIOR

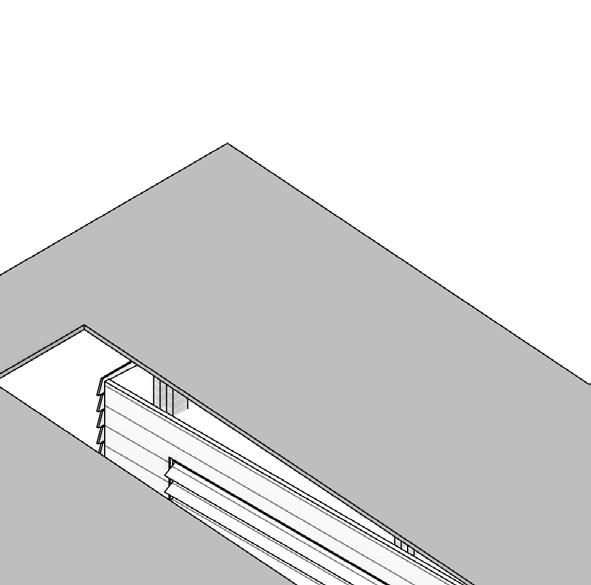

CUBIERTA INFERIOR Y LUCARNAS

REVESTIMIENTO EXTERIOR YAKISUGI

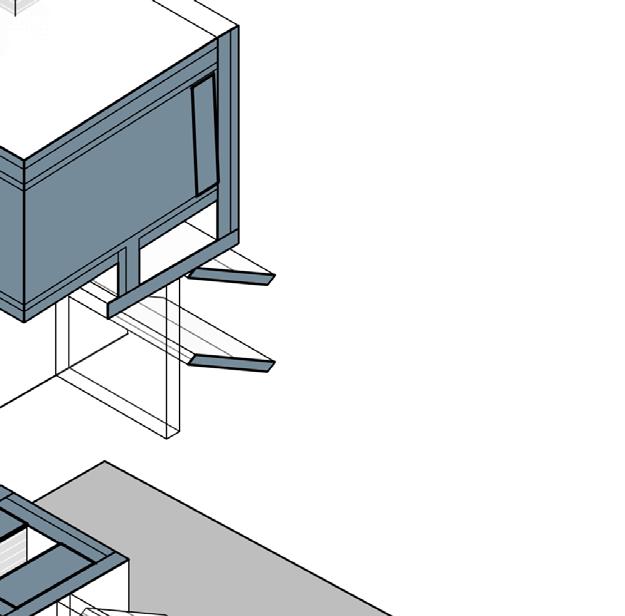

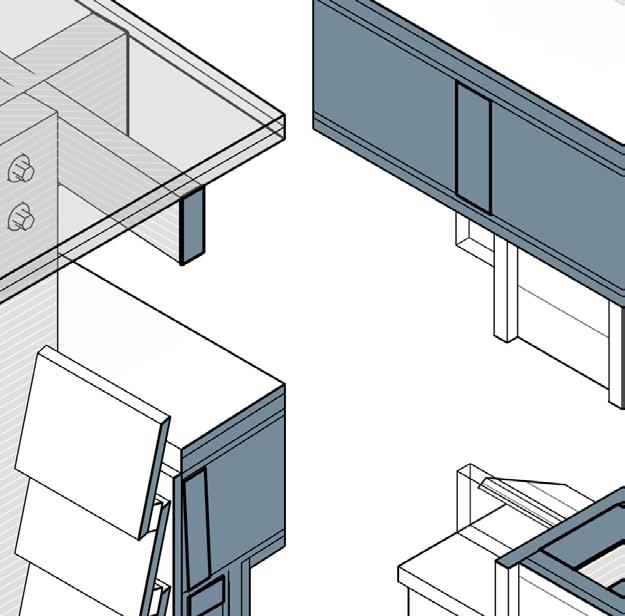

ESTRUCTURA MLE MODULADA SEGÚN PANEL SIP

REVESTIMIENTO INTERIOR PINO OREGÓN

BATERÍA DE ASEO

12 | REFUGIO DE FIORDO

1

CUBIERTA SUPERIOR EXTERIOR

2

REVESTIMIENTO EXTERIOR YAKISUGI

5

6

CUBIERTA INFERIOR Y LUCARNAS

EXTERIOR

INTERIOR

3

7

4

8

REVESTIMIENTO INTERIOR PINO OREGÓN

1

PLANCHA CUBIERTA ZINC COLO NEGRO

2

PANEL SIP 210mm POLIESTIRENO EXPANDIDO 188mm OSB 11mm

3 BATERÍA DE ASEO

4 5 6 7 8

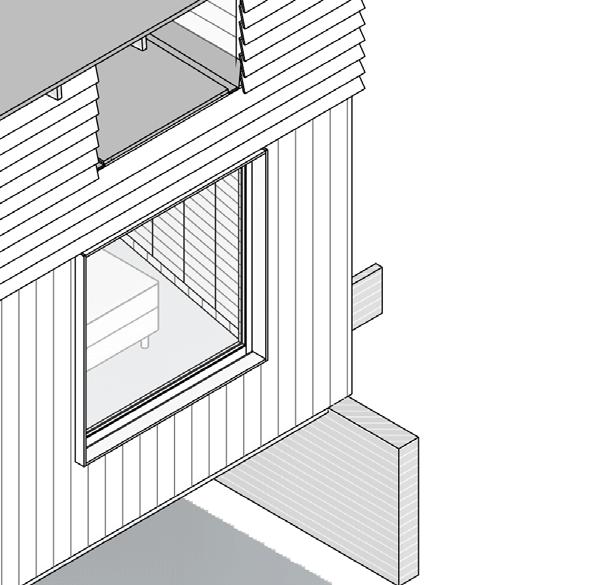

VENTANA TERMOPANEL PERFIL NEGRO. ENDOLADO MADERA CEPILLADA 33X114mm

AISLACIÓN LANA MINERAL. MEMBRANA HIDROFUGA PROTECTORA REVESTIMIENTO INTERIOR DE MADERA PINO OREGÓN PERFIL REVESTIMIENTO YAKISUGI CARBONIZADO. PERFIL 15X175mm / CORTE 30° PILAR DOBLE MLE 228X65mm@244cm

REVESTIMIENTO YAKISUGI CARBONIZADO PERFIL 15X175mm / CORTE 30°. EN ÁNGULO DE 14° ATORNILLADO CON RASTRELES CEPILLADOS DE 19X41mm PINTADOS NEGROS PANEL SIP 90mm, POLIESTIRENO EXPANDIDO 68mm, DOBLE PLACA OSB 11mm + ESTRUCTURA DE RASTRELES INTERIORES PARA PASADAS DE INSTALACIÓN

13 | REFUGIO DE FIORDO

14 | REFUGIO DE FIORDO

15 | REFUGIO DE FIORDO

16 | REFUGIO DE FIORDO

17 | REFUGIO DE FIORDO

VISUALIZACIÓN ARQUITECTONICA EN UNREAL ENGINE 18 | REFUGIO DE FIORDO

3:25

VISUALIZACIÓN INTERACTIVA En el link de la izquierda se puede acceder a una demostración de no mas de 4 minutos para ver el proyecto en tiempo real y de manera interactiva para ver cada detalle del proyecto.
