O projeto aqui apresentado faz parte de um conjunto de estudos desenvolvidos na disciplina de Representação Gráfica III, ministrada durante o 4º semestre do curso de graduação da Faculdade de Arquitetura da Universidade Federal do Rio Grande do Sul Apesar de seu caráter essencialmente ferramental, a disciplina consiste no ensino de um novo método de projeto que difere do convencional, denominado design computacional
O objetivo de RGIII é a introdução ao design digital, abrangendo desde o ensino de novos meios de formulação de problemas arquitetônicos até o aparelhamento dos alunos para uso de ferramentas específicas (softwares de projeto paramétrico e ferramentas de fabricação digital) Visto sua complexidade conceitual e prática, as aulas são divididas em três blocos, que fazem uso de diferentes técnicas
O bloco inicial da disciplina consiste na introdução ao design digital, que é feita por aulas teóricas sobre conceitos fundamentais de projeto paramétrico, fabricação digital e geometrias São feitos exercícios de análise de edificações (correlacionando aspectos formais e construtivos) e de formulação de algoritmos analógicos que representam raciocínios lógicos abstratos e aplicados a problemas formais
No segundo bloco é apresentado o software de projeto paramétrico e são desenvolvidos exercícios no formato de tutorial para uso guiado deste e compreensão de sua organização e funcionamento.
No terceiro e último bloco os alunos desenvolvem um projeto em grupo, utilizando-se do software paramétrico para concepção e representação e ferramentas de fabricação digital para prototipagem Os alunos são aparelhados com aulas sobre conjuntos de ferramentas do software, comandos de uso comum e técnicas de manipulação de dados do projeto, sendo as aulas ordenadas de acordo com as demandas que surgem e em crescente complexidade Além disso, os alunos aprendem a gerar arquivos para importação nas ferramentas de fabricação digital e tem aulas práticas de uso dessas para construção de seus protótipos Durante todo o semestre são feitos assessoramentos gerais de dúvidas e dificuldades comuns e individuais para ajustes específicos dos algoritmos.
O exercício final da disciplina propõe a criação de um pavilhão cultural expositivo a ser instalado em um parque na cidade de Porto Alegre (RS) Esse pavilhão deve ser inspirado na obra do artista Athos Bulcão, cujos painéis de azulejo com motivos geométricos foram expostos no centro cultural Farol Santander, onde os alunos tiveram a oportunidade de conhecer a obra.
Inicialmente foi feita a identificação e graficação analógica das regras de geração e distribuição dos padrões de azulejos, para ao final serem utilizadas as linhas dos desenhos para criação da geometria ou distribuição dos módulos do pavilhão. Buscando a exploração de uma variedade de soluções e aprendizado coletivo, foi determinado que cada grupo situasse seu projeto em uma localização diferente dentro do Parque Farroupilha (Porto Alegre, RS) e adotasse um tipo de geometria para exploração no projeto (geometria poliédrica, regrada, de translação ou revolução)
Além disso, os alunos puderam fazer uso de ferramentas de inteligência artificial para geração de imagens de inspiração para criação de seus pavilhões Para tal, foram utilizados softwares/aplicativos online de geração de imagens por inteligência artificial, nos quais foram inseridas imagens (dos padrões de azulejo e fotos do local) e textos descritivos sobre os aspectos desejados para o pavilhão
Além disso, o exercício é dividido em 4 partes: formulação do programa do projeto, contexto de inserção e materialidade (etapa conceito); concepção formal do módulo (etapa forma); detalhamento construtivo (etapa estrutura); distribuição, replicação e combinação da forma (etapa implantação). Assim, é exercitado o projeto na escala do objeto, construção e inserção urbanística
O desenvolvimento do projeto paramétrico foi feito nos laboratórios da Faculdade de Arquitetura da UFRGS com o uso do Grasshopper como ferramenta de programação visual, que opera dentro do Rhino 7 (software CAD) As maquetes de fabricação digital foram concebidas na maquetaria e no Laboratório LIDA da Faculdade de Arquitetura da UFRGS e no Laboratório de Inovação e Fabricação Digital da Escola de Engenharia da UFRGS (LifeeLab) utilizando-se equipamentos de impressão 3D e de corte a laser.
A disciplina de RG III é um projeto em andamento, sendo aprimorada a cada semestre Futuramente será incluído o ensino de ferramentas de otimização e análise da performance do projeto, buscando explorar ao máximo o potencial do design computacional
No começo do semestre, nossa turma realizou uma visita ao Farol Santander para ver uma exibição das obras de Athos Bulcão. No local nosso grupo escolheu uma de suas obras para servir como uma das inspirações para o nosso pavilhão, que estará localizado no parque Farroupilha, mais conhecido como Redenção, em Porto alegre.

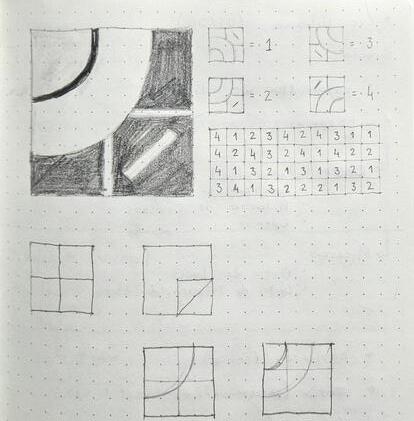

O azulejo escolhido possui fundo azul escuro e, como elemento marcante, dois quartos de circulo brancos e uma linha também branca tangente a eles. Quando expostos em conjunto, Athos Bulcão os posicionava de maneira que eles não fechassem uma forma completa e de que a obra não possuísse um “foco”. No caso do azulejo escolhido, dependendo de como eles são exibidos, alguns criam formas onduladas ou semicírculos por meio de seus arcos.
Nosso grupo se inspirou nessas formas circulares na hora de pensarmos na forma geral do pavilhão e nas cores usadas para a nossa materialidade. O pavilhão proposto que Farroupilha redenção, em Porto al

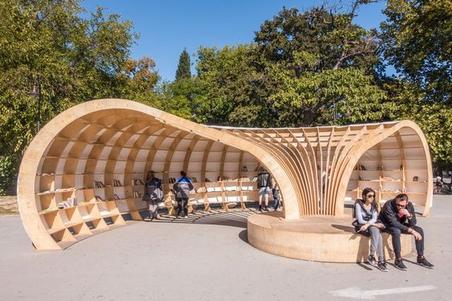

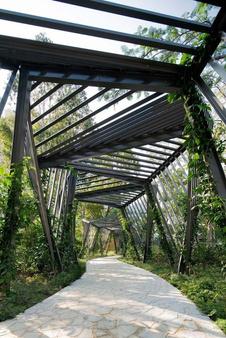

Foi usado como inspiração o azulejo dos padrões do Athos Bulcão para a retirada da forma, as curvas serviram como base do pavilhão, além disso, foi usado também imagens de referência de outros projetos existentes e de imagens geradas por inteligência artificial como inspiração para a concepção da forma.

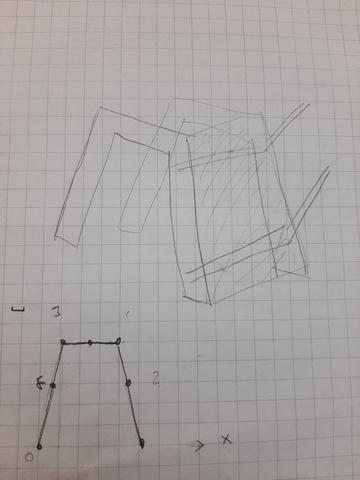

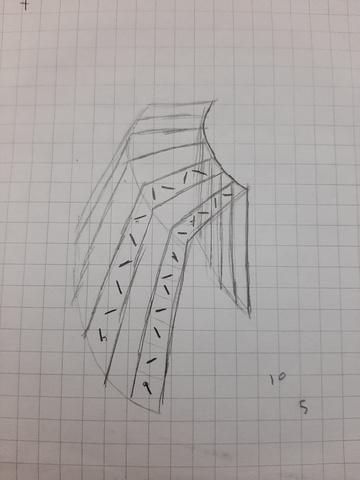

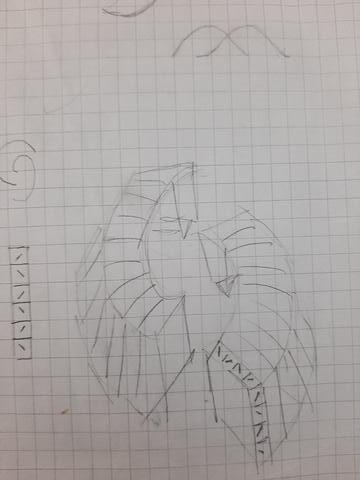

Para a concepção da forma inicial, partimos de dois Semicírculos, mas ao decorrer do trabalho foi optado continuar apenas com um semicírculo
A forma de criação do modelo foi por revolução. A geometria pensada inicialmente para o sólido foi a de um objeto circular no entanto após análise de referências optou se por criar
Um de nossos objetivos para o pavilhão era criar algo que não tiraria o foco do chafariz existente no local, mas que o enquadrasse, como se fosse a moldura de um quadro e não a obra de arte. Portanto, optamos por utilizar painéis de vidro, podendo ser completamente transparente ou com uma coloração suave, já a estrutura das peças de sustentação será de metal.

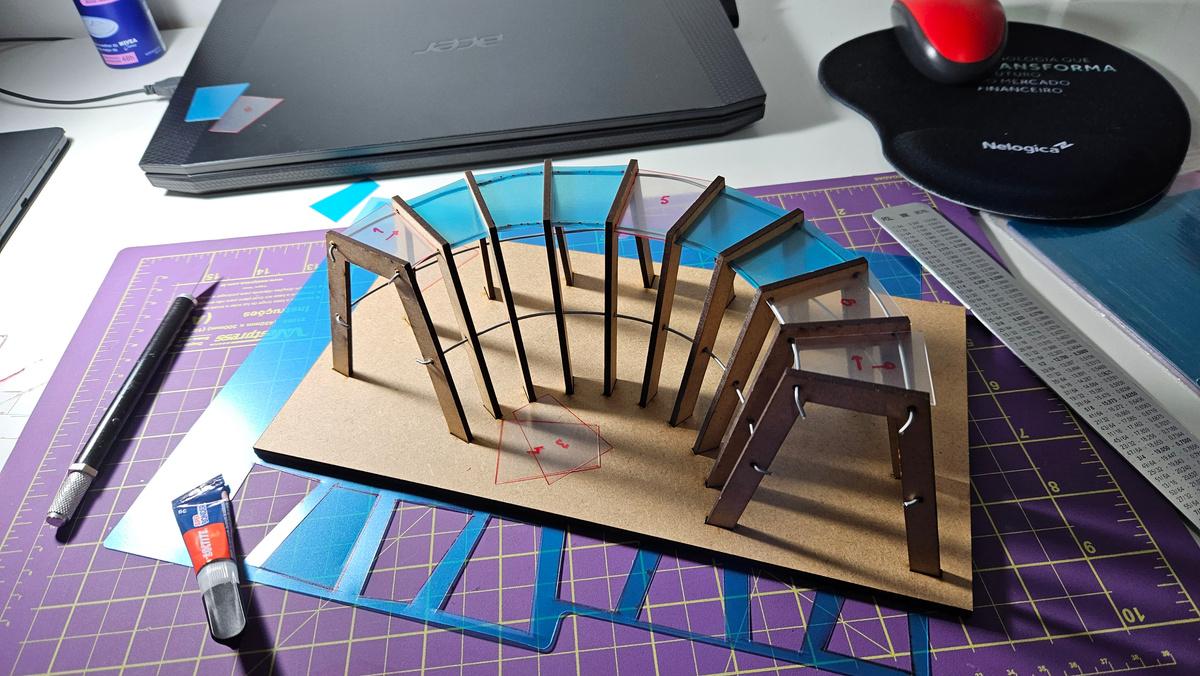

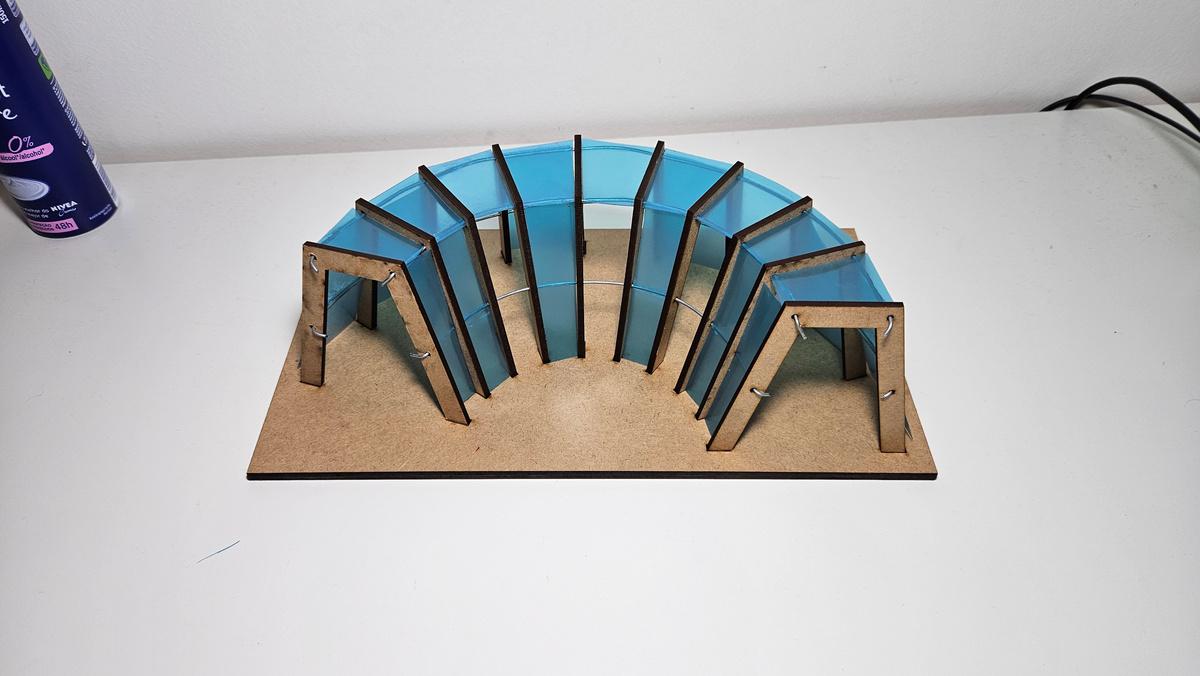

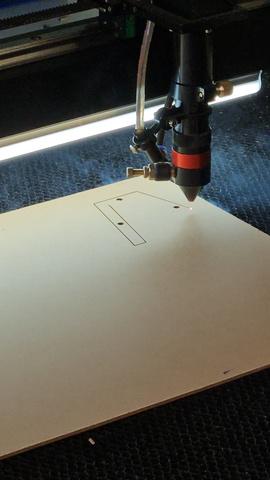

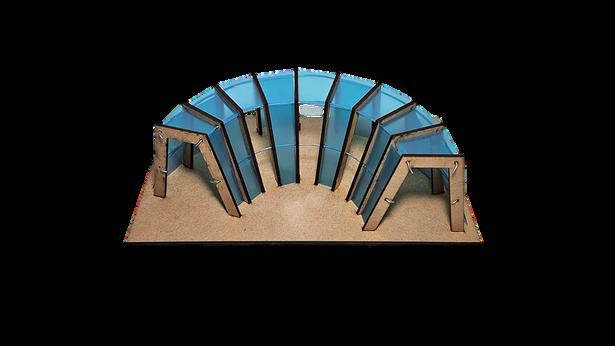

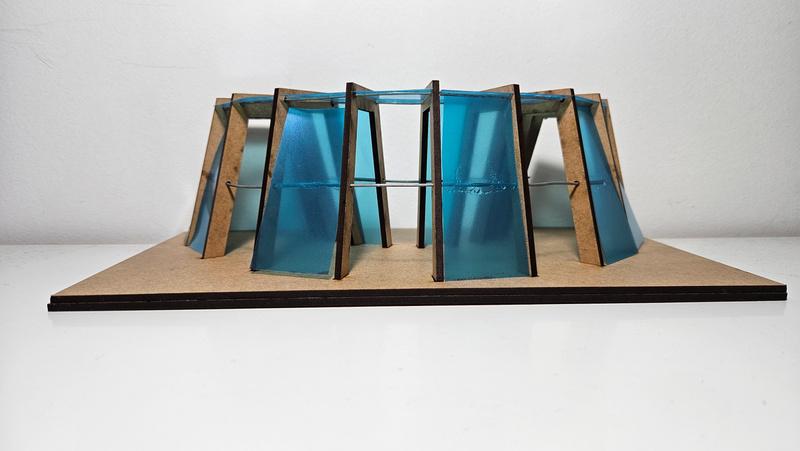

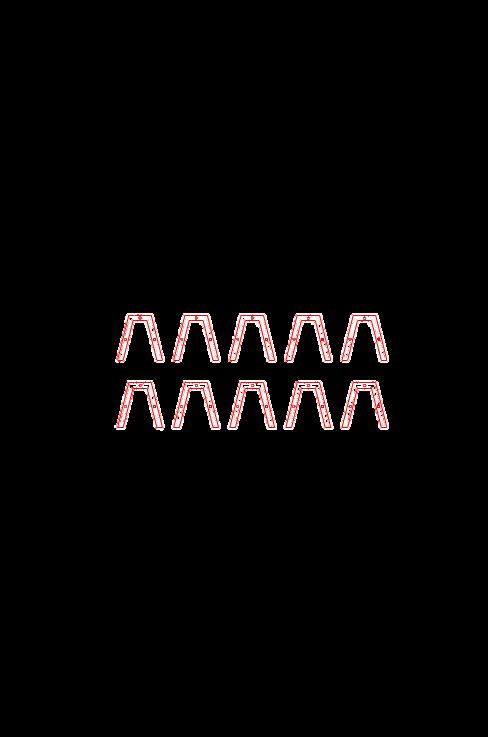

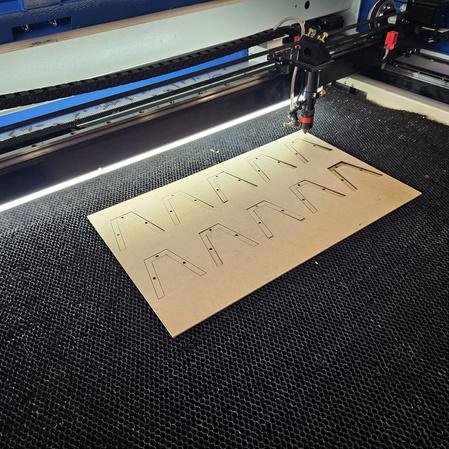

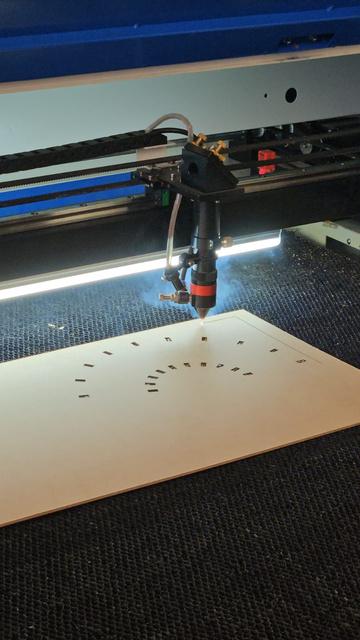

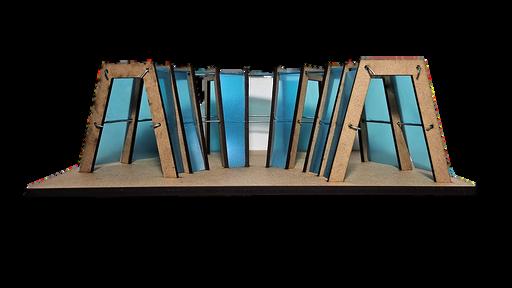

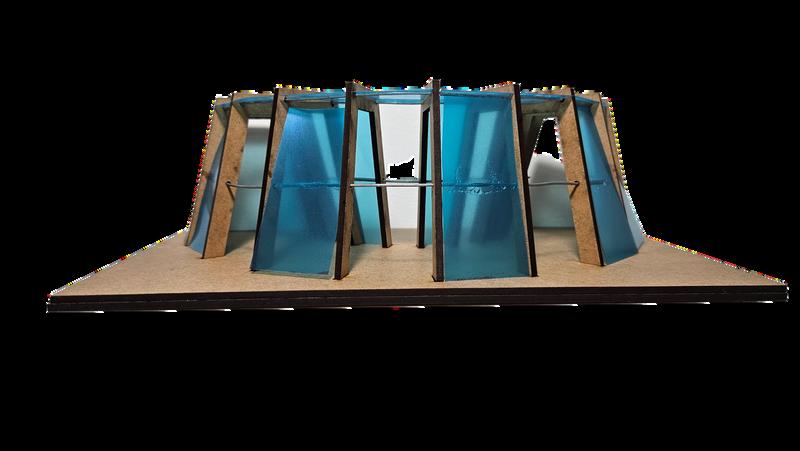

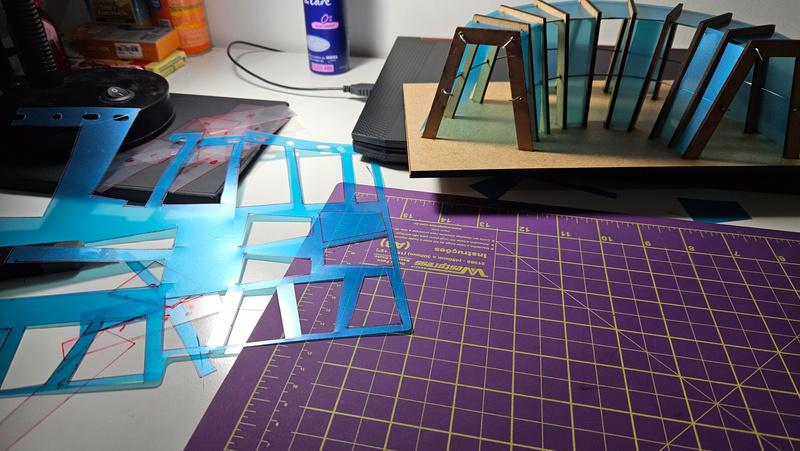

A intenção era gerar elementos que fossem vazados, possibilitando a utilização de seu espaço interior. Para a prototipagem, utilizou-se papelão e posteriormente a maquete foi executada em MDF de 3mm, com corte a lazer e utilizou-se arame espessura grossa para união dos elementos do pórtico, para o revestimento das peças foi utilizado divisórias azuis de fichário. Foi utilizado também para maior sustentação uma base onde as peças eram encaixadas. Para a maquete foi aumentado o tamanho das laterais das peças para ter espaço para os furos em que o arame passa.

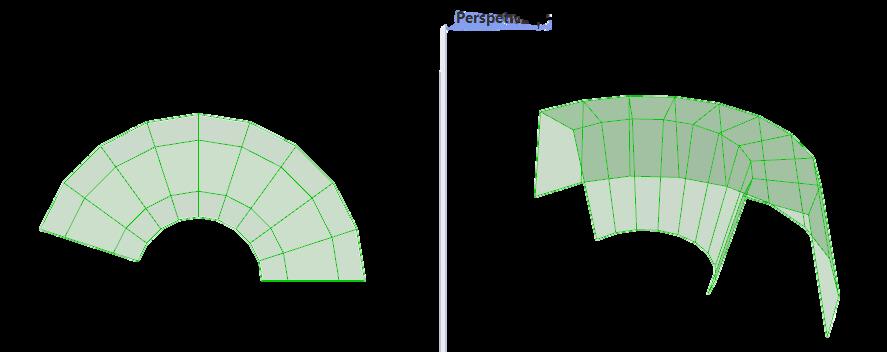

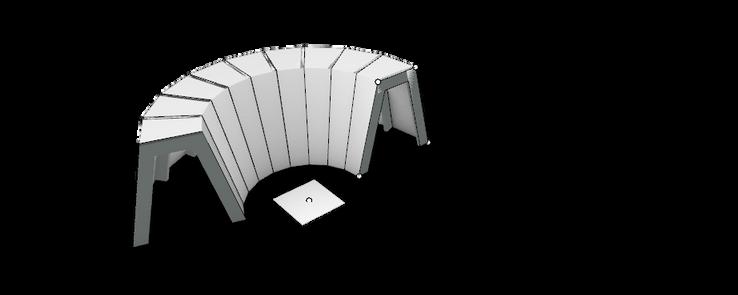

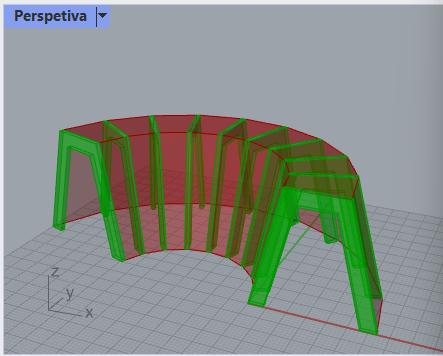

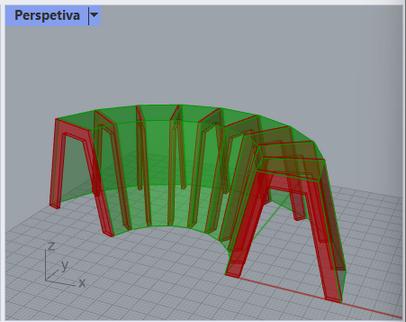

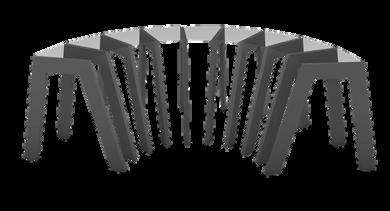

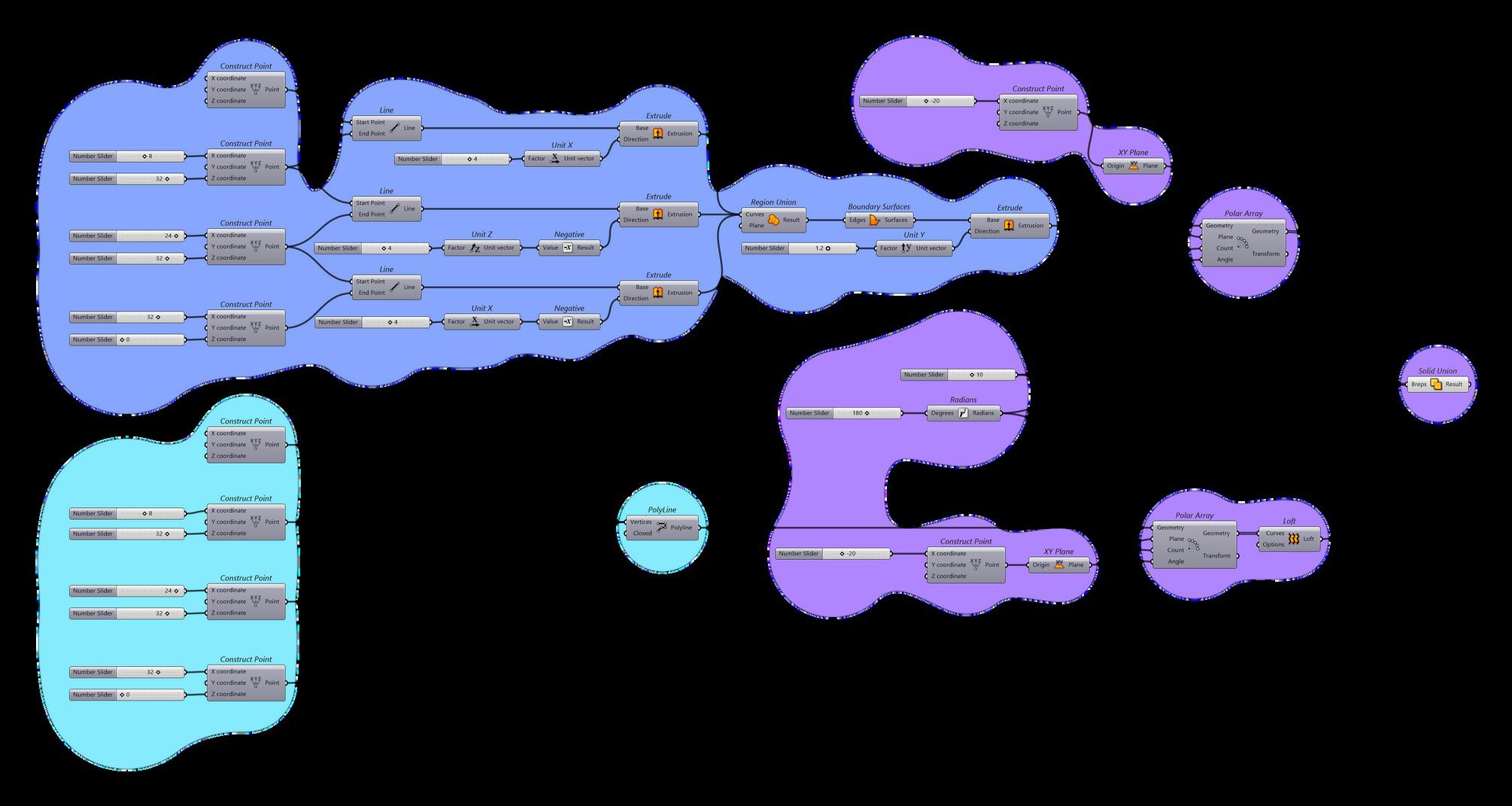

Primeiramente, foi criado uma única peça, onde a sua construção se deu pelo Construct Point, após os pontos criados foi utilizado o Line para juntar os pontos e formar uma linha, logo em seguida com o Extrude foi formado as barras e foram todas unidas com o Region Curve e ligadas ao Boundary Surfaces que gera a face, depois novamente com o Extrude para dar espessura as peças e logo após ligado ao Polar Array onde foi definido o número de peças, 10 no total, também definido o ângulo do giro, utilizando o radians e colocando no Degrees em 180 graus e por último foi utilizado o Solid Union para unir todas as peças.
TIPO DE ESTRUTURA MODELO

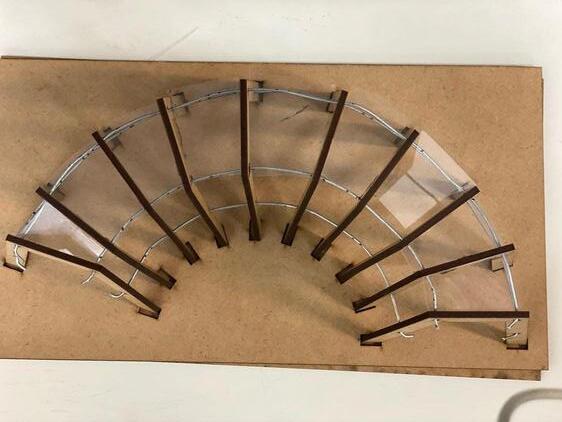

A peças verticais são encaixadas na base horizontal e um arame é transpassado entre os furos.
8m
MATERIALIDADE
8m

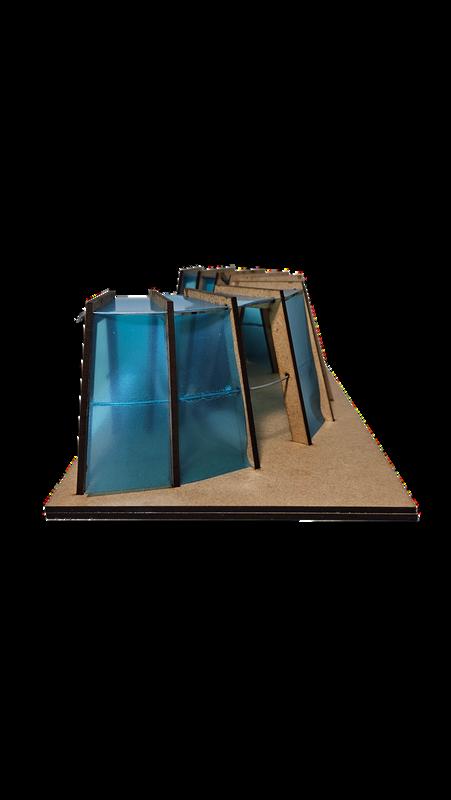

Estrutura em metal, representado pelo MDF 3mm, e fechamento em vidro azul representado pelas divisórias azuis.

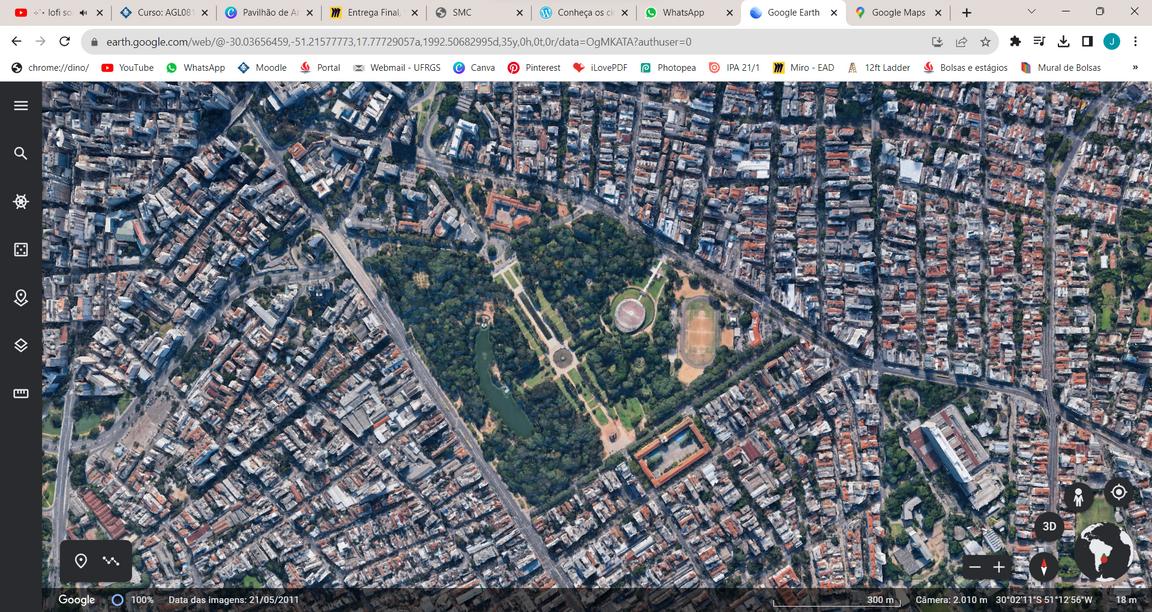

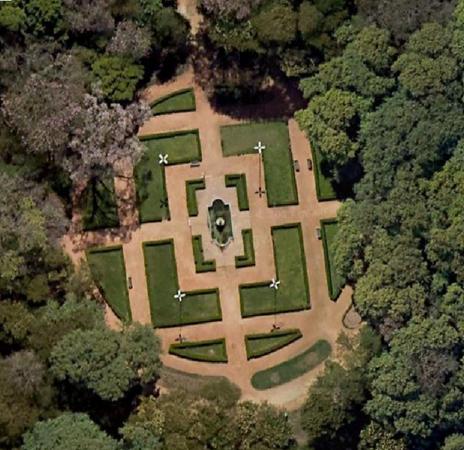

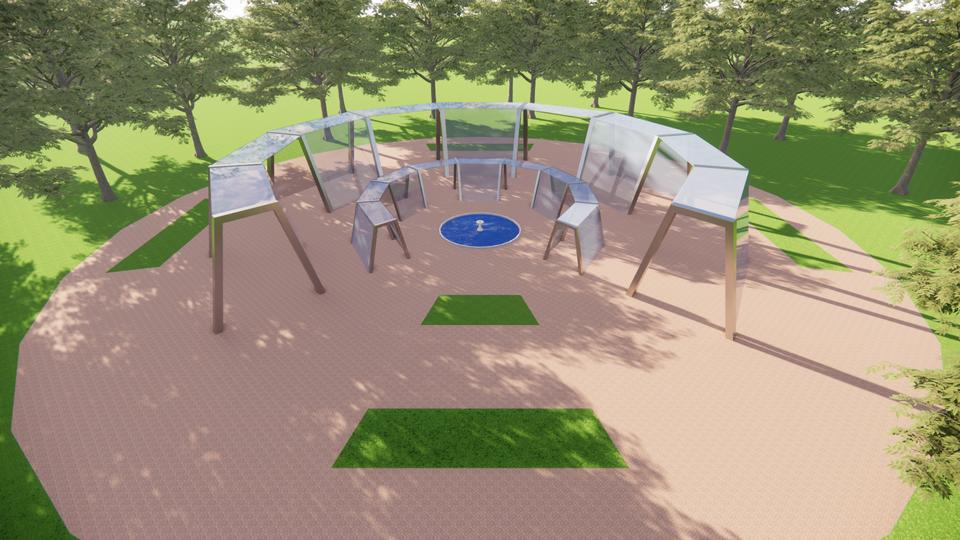

O pavilhão de artes Tritão esta situado no Parque Farroupilha, um dos parques mais tradicionais e populares da cidade de Porto Alegre- RS. Localizado junto ao centro histórico da cidade, é um local muito visitado pelos porto-alegrenses Seu local de implantação será onde atualmente se encontra o Chafariz do Menino com a Cornucópia o e Roseiral, um dos monumentos mais antigos de Porto Alegre.

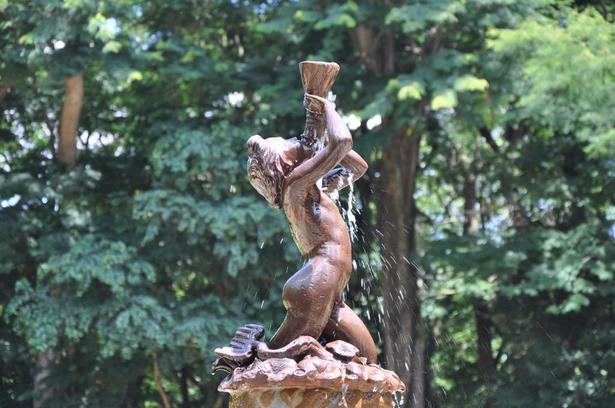

O chafariz é ornamentado por uma estatua de um menino com cauda de peixe soprando uma concha, por onde a agua jorra, representando o deus Tritão criança. Na mitologia grega, Tritão era um deus mensageiro dos mares, filho de Poseidon e Anfitrite, rei e rainha do mar.
Pela sua importância histórica, escolhemos este local para a implantação de nosso pavilhão, além de manter o chafariz na hora de sua implantação no local. Nos também optamos por utilizar cores e formas que pudessem remeter ao mar, por sua conexão com o o deus Tritão.
Com isso, foi proposto duas variações para o pavilhão de artes Tritão.

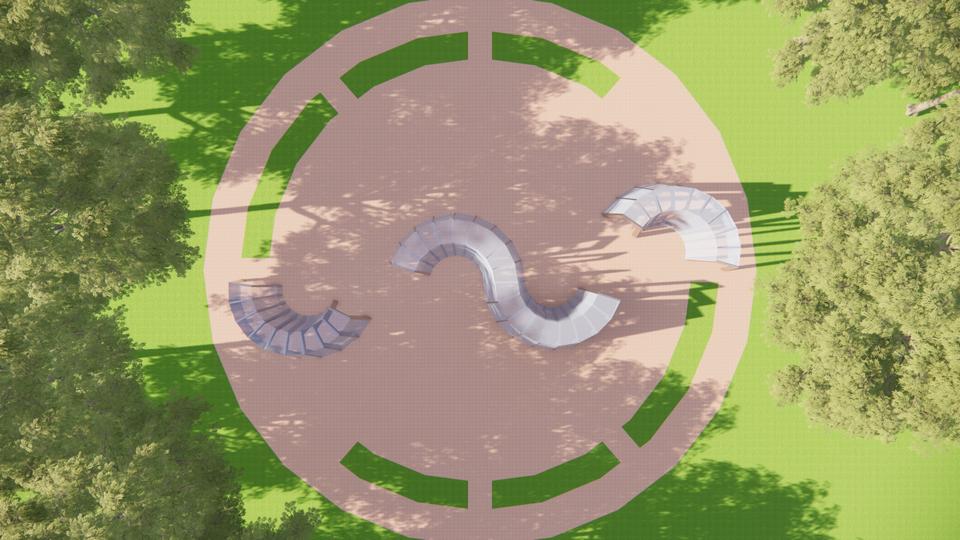

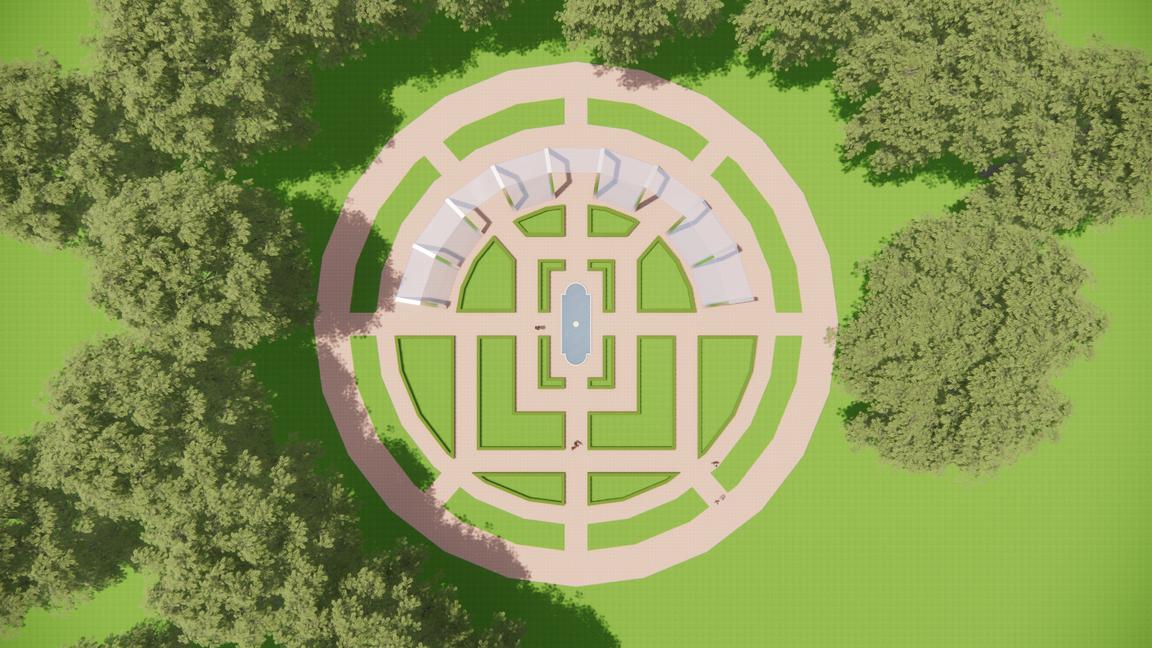

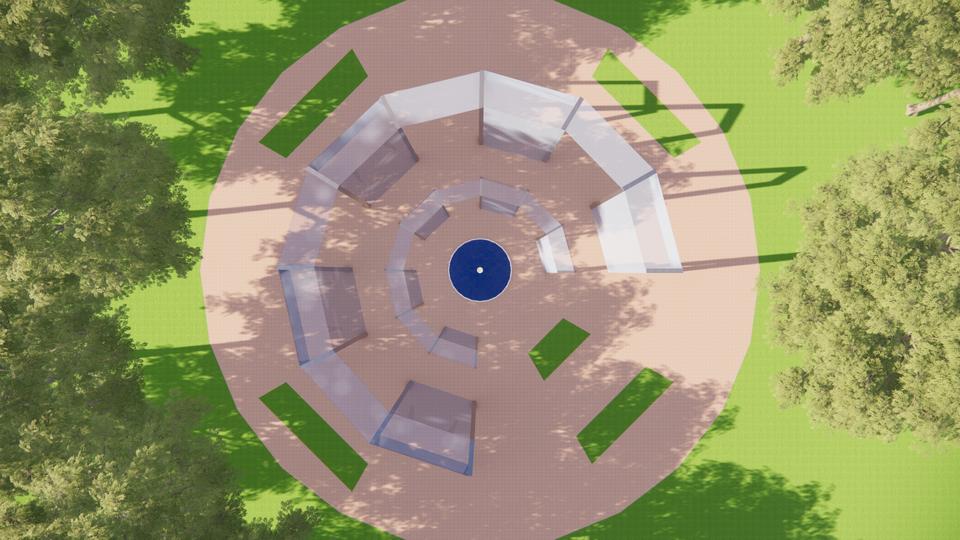

A forma escolhida foi baseada em um dos padrões que os azulejos podem formar, com os dois módulos do pavilhão forma o três quartos de circulo branco e as retas são representadas pelos jardins nas bordas da praça.
Foram feitas mudança na área verde da praça e no formato da fonte do chafariz para melhor se encaixar com o módulo proposto.
Essa organização espacial consegue manter o chafariz em foco na praça, além de gerar um caminho a ser percorrido pelo publico durante exposições de arte.

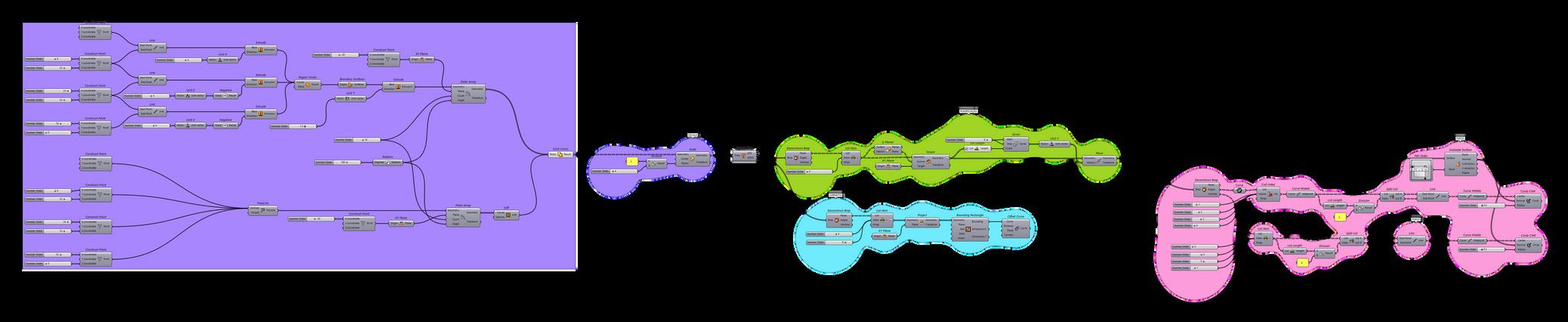

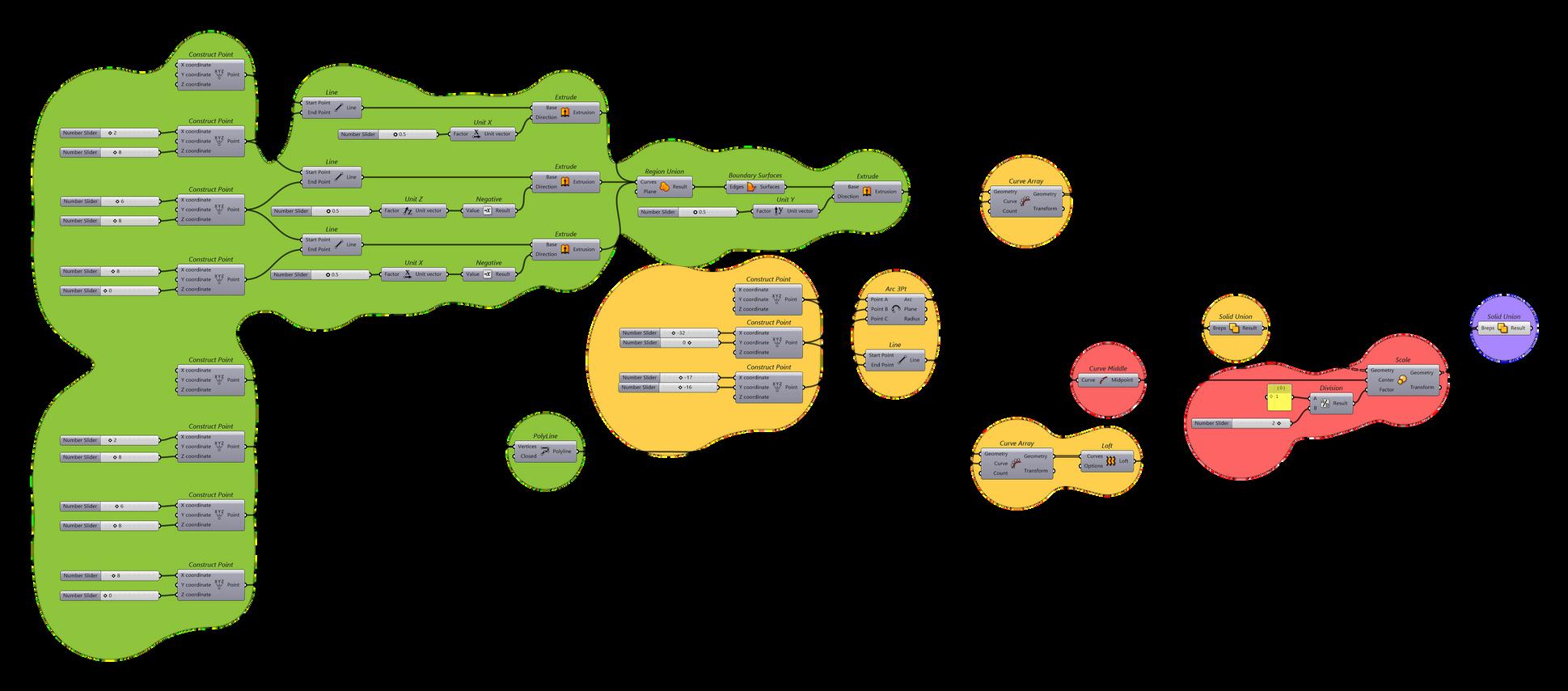

O destacado em verde é igual ao código original Para revolucionar a forma em 270° eu optei por mudar o comando Polar Array pelo Curve Array em conjunto com o Arc 3Pt, como visto na seção amarela, pois eu senti que ele possibilitava maior controle do raio da revolução. Em vermelho está como eu gerei o módulo menor do pavilhão, foi por meio de um Scale para diminuir seu tamanho e com o uso do Curve Middle para fazer com que o módulo ficasse centralizado com o módulo maior Em roxo está a forma final

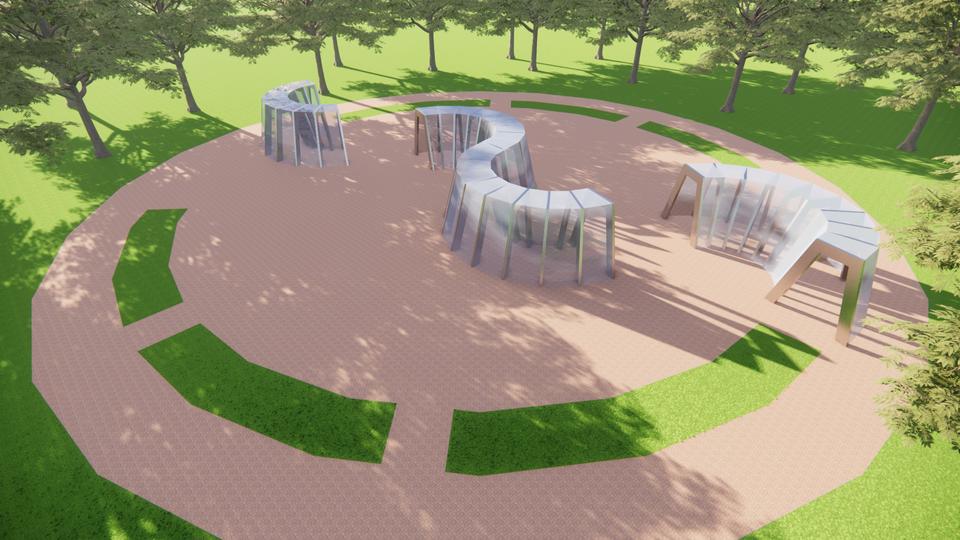

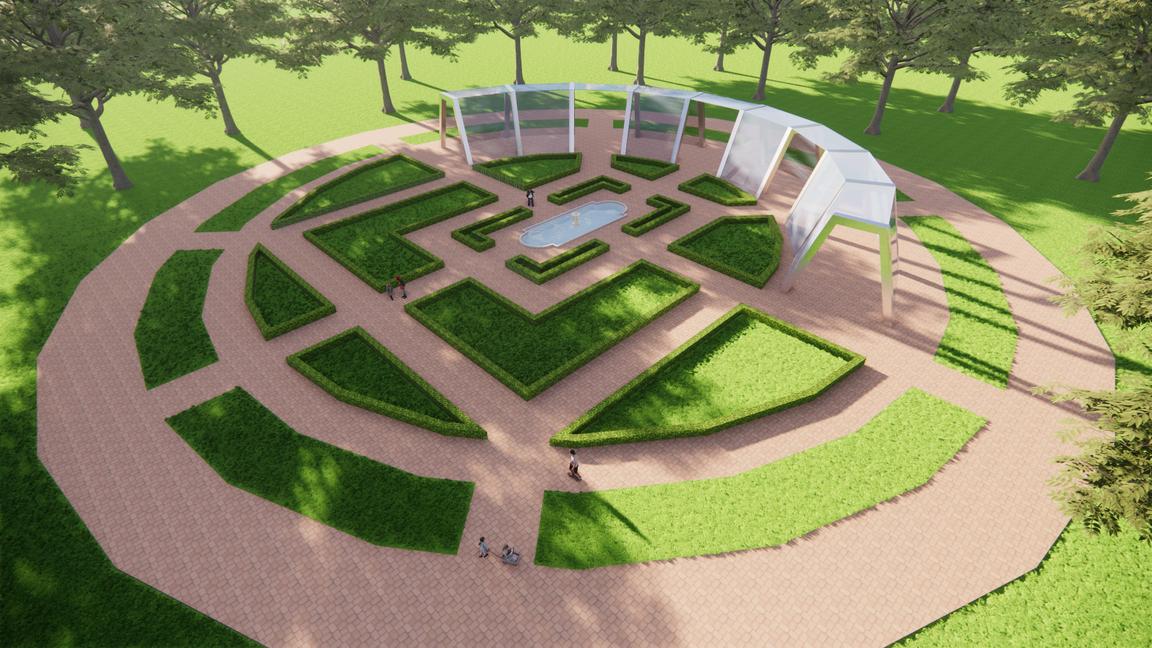

A forma escolhida para a distribuição do pavilhão se deu de forma linear acoplada com ramificações, sua inspiração veio através de uma das formas em que o azulejo gera, esta distribuição possibilita ao público percorrer um caminho pelas exposições de artes do pavilhão.
Nesta variação o chafariz foi retirado, e no seu lugar foi

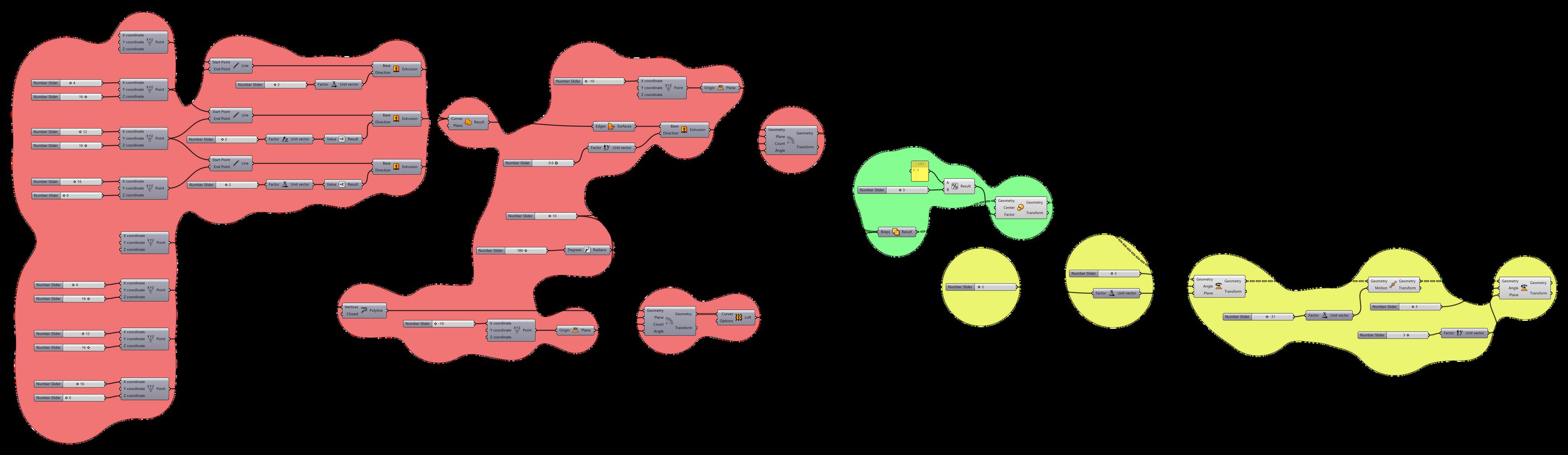

O destacado em vermelho é igual ao código da forma original, em verde está o scale, que foi utilizado para diminuir o tamanho do pavilhão e em amarelo está onde foi acrescentado as outras três formas, utilizando o rotate e o move.
