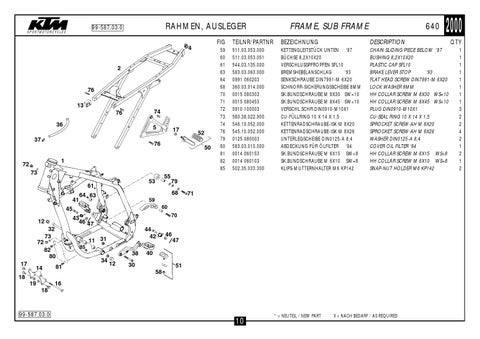

RAHMEN, AUSLEGER
99-587.03.0
SPORTMOTORCYCLES
FIG
4
2
76 13 74
76 36
5
37
17
76
50
1
72 73
41
55
53
61
32 73 82 80 14
81
18
BEZEICHNUNG
DESCRIPTION
KETTENGLEITSTÜCK UNTEN ‘97 BÜCHSE 8,2X10X20 VERSCHLUSSPFROPFEN SFL10 BREMSHEBELANSCHLAG ‘93 SENKSCHRAUBE DIN7991-M 6X20 SCHNORR-SICHERUNGSSCHEIBE 8MM SK.BUNDSCHRAUBE M 8X30 SW=10 SK.BUNDSCHRAUBE M 8X45 SW=10 VERSCHL.SCHR.DIN0910-M10X1 CU-FÜLLRING 10 X 14 X 1,5 KETTENRADSCHRAUBE-ISK M 8X20 KETTENRADSCHRAUBE-ISK M 8X26 UNTERLEGSCHEIBE DIN0125-A 8,4 ABDECKUNG FÜR ÖLFILTER ‘94 SK.BUNDSCHRAUBE M 6X15 SW=8 SK.BUNDSCHRAUBE M 6X10 SW=8 KLIPS-MUTTERNHALTER M6 KP142
CHAIN SLIDING PIECE BELOW ‘97 BUSHING 8,2X10X20 PLASTIC CAP SFL10 BRAKE LEVER STOP ‘93 FLAT HEAD SCREW DIN7991-M 6X20 LOCK WASHER 8MM HH COLLAR SCREW M 8X30 WS=10 HH COLLAR SCREW M 8X45 WS=10 PLUG DIN0910-M10X1 CU-SEAL RING 10 X 14 X 1,5 SPROCKET SCREW-AH M 8X20 SPROCKET SCREW-AH M 8X26 WASHER DIN0125-A 8,4 COVER OIL FILTER ‘94 HH COLLAR SCREW M 6X15 WS=8 HH COLLAR SCREW M 6X10 WS=8 SNAP-NUT HOLDER M6 KP142
71
60 70
44 42
11 31
72
TEILNR/PARTNR
59
43 46 47
12
46 47
85
38 34
12
40
30
51 58
16
19 18
99-587.03.0
2000
511.03.053.000 511.03.053.051 544.03.135.000 583.03.063.000 0991 060203 360.03.014.000 0015 080303 0015 080453 0910 100003 580.38.022.900 546.10.052.000 545.10.052.000 0125 080003 583.03.010.000 0014 060153 0014 060103 502.35.033.300
79 68
64 63
45
17
52
59 60 61 63 64 68 70 71 72 73 74 76 79 80 81 82 85
640
FRAME, SUB FRAME
10
* = NEUTEIL / NEW PART
X = NACH BEDARF / AS REQUIRED
QTY 1 1 1 1 1 1 1 1 3 2 2 4 2 1 2 1 2
