01 arroyo topo chico: regeneración urbano-paisajísta

El riesgo de inundaciones provocadas por lluvias dentro del Área Metropolitana de Monterrey es de condición dinámica. Esto se debe a diversos factores, tales como el hacinamiento de edificios y de la infraestructura vial, al igual que la entubación y canalización de escurrimientos superficiales, aumentado el nivel de peligrosidad por inundación.

Este proyecto presenta dos partes; por el lado del cauce natural, un diseño de infraestructura paisajística que busca renaturalizar el Arroyo del Topo Chico para mitigar las futuras inundaciones causadas por eventos hidrometeorológicos. Y por el lado del contexto inmediato, una reconfiguración urbana adaptada al nuevo cauce propuesto y que proporcione un espacio con mayor habitabilidad para la población de la zona.

Es así, que se presenta la conceptualización del plan maestro, apoyado con cálculos hidráulicos, y estudios de densidad poblacional y urbano-demográfica. Así como el diseño del parque lineal adaptado a las nuevas condiciones del cauce propuesto, así como a la identidad y necesidades de la comunidad del Topo Chico.

antecedentes y condiciones actuales

PROBLEMA DE DISEÑO Y ESTRATEGIAS

México

Servicio de recolección de basura escaso

Nuevo León

Escala Territorial: Ciudad de Monterrey

Contexto urbano

Falta de espacios recreativo

Infraestructura urbana precaria Espacio urbano sucio y descuidado

Movilidad

Mala señalización

Calles y banquetas en mal estado

Conflicto vehicular

ANÁLISIS DE SITIO

PROBLEMÁTICAS RELEVANTES

ESTUDIO SOCIOLÓGICO

Escala Urbana: Municipio de Monterrey

Sitio a Intervenir: Zona de Topo Chico

Impacto social

Falta de alumbrado público

Inseguridad en la zona

Falta de vigilancia

Aumento e implementación de áreas de absorción y permeabilidad.

Modificar la sección del río a mayor profundidad.

Implementación de sistemas de captación y filtración de agua pluvial.

Infraestructura de protección.

Componente hidrológico

Insalubre

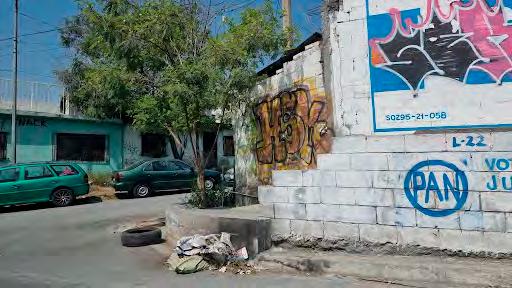

Afectaciones en lluvias torrenciales Condiciones actuales del arroyo

Descuido

Identidad

Eventos locales

Mercados, bailes juveniles de cumbias colombianas, fiestas, convivencia entre vecinos.

Carencias

Espacios

Falta de espacios con enfoque cultural, deportivo y social, así como integración vegetativa.

Enfocada a actividades culturales de convivencia y comercio.

Entorno natural

Falta de áreas verdes Falta de arbolización

Contexto

Problemáticas

Falta de elementos en la vía pública: movilidad, alumbrado, condiciones de banquetas, seguridad y arborización

Redensificación de área verde necesaria por habitante en la zona.

Implementación de infraestructura verde.

Reubicación de viviendas en zonas de riesgo.

Transformar el uso de vivienda unifamiliar a multifamiliar.

Aumentar el porcentaje de espacios públicos disponibles.

Redefinición de manzanas irregulares a manzanas porosas.

Las actividades recreativas se hacen en espacios improvisados debido a la carencia de los mismos.

Mayor importancia a problemáticas más directas o inmediatas que de alto impacto.

Implementar infraestructura para el peatón.

Inclusión de sistemas alternativos o compartidos viales.

Mejorar la infraestructura vial existente.

Diseños de manzanas y espacios públicos permeables y visibles.

Generación de espacios públicos que promuevan la actividad y comercio local diurnas y nocturnas.

Implementación de infraestructura urbana y lumínica.

Inmuebles abandonados

Mercados locales Comercios informales

Identidad de la zona

Aspecto general de calles

Canalización y desbordamiento de arroyo

cálculo hidrológico

Caudal máximo

Cálculo de caudal pico

Caudal máximo

Cálculo de sección

Área Hidráulica + 20%

cálculo poblacional

COMPARACIÓN DE DENSIDADES EN DISTINTAS ÁREAS URBANAS

PROPUESTA DE DENSIDAD POBLACIONAL

PROPUESTA DE UTILIZACIÓN DEL SUELO

PROPUESTA DE M2 DE CONSTRUCCIÓN

PROPUESTA DE ÁREA VERDE

DISTRIBUCIÓN DE ÁREAS VERDES

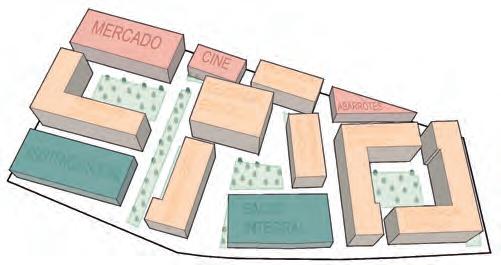

PROPUESTA DE TIPOLOGÍAS DE MANZANAS

MANZANA RESIDENCIAL/COMERCIAL

Construcción: 75%

Espacio público: 25%

Remetimiento: 2.5mts

(+5 metros en senda primaria)

MANZANA RESIDENCIAL

Construcción: 62%

Espacio público: 38%

Remetimiento: 2.5mts

(+5 metros en senda primaria)

MANZANA SERVICIO / CULTURA

Construcción: 67%

Espacio público: 33%

Remetimiento: 2.5mts

(+5 metros en senda primaria)

MANZANA RESIDENCIAL/SERVICIO/COMERCIO

Construcción: 53%

Espacio público: 47%

Remetimiento: 2.5mts

(+5 metros en senda primaria)

MANZANA RESIDENCIAL/SERVICIO/CULTURA

Construcción: 65%

Espacio público: 35%

Remetimiento: 2.5mts

(+5 metros en senda primaria)

proceso conceptual

01 Identificación de manzanas dentro de zona de riesgo por inundacion

07 Replanteamiento de usos de suelo en base a morfología de arroyo y tejido urbano

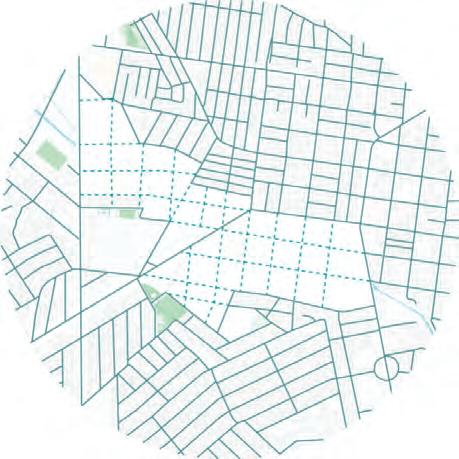

02 Reconfiguración del tejido urbano

03 Estudio de curvas naturales en morfología de arroyo

08 Implementación de corredores verdes con infraestructura fluvial en escurrimientos

04 Propuesta morfológica de arroyo en base a trazo natural y cálculo hidrológico

05 Implementación de barreras de erosión y Límite Federal de 10 m

09 Conectividad vial y peatonal10 Reconfiguración de vialidades05 Reconfiguración de transporte público

06 Implementación de espacios verdes con área verde existente

06 Implementación de ciclovía en parque lineal

proceso de diseño

01 Zona de Intervención 02 Indicación de accesos directos al parque 03 Relación de accesos directos con puentes peatonales 04 Estudio de recorrido en base a radios de camniabilidad de 50 m 05 Propuesta de recorrido principal

Ubicación de módulos arquitectónicos y elementos del entorno

Implementación de equipamiento

Predomina el clima seco y semiárido

Ecoregiones y Ecotonos de Nuevo León Economía de población escasa

Lineamientos de distribución para paleta de vegetación

Predominan los días soledos

Zona de estatus económico bajo

Clima seco y semiárido

Necesidad de sombra

Necesidad de vegetación resistente y de bajo mantenimiento

Vegetación nativa y de poco riego

Vegetación de cactáceas

FAMILIA 01 VEGETACIÓN PARA PISO PAVIMENTADO

FAMILIA 02 VEGETACIÓN PARA ZONAS CERCA DE ACERA Y SENDEROS

FAMILIA 03 VEGETACIÓN PARA ZONAS DE USO AMPLIO

FAMILIA 04 VEGETACIÓN DE PROTECCIÓN + CERCA DE ACERA

FAMILIA 05 VEGETACIÓN RIPARIA + HIDRÓFILA

PALMA YUCCA FAMILIA AGAVACEAE SOTOL FAMILIA ASPARAGACEAE MAGUEY CENIZO FAMILIA ASPARAGACEAE LECHUGUILLA FAMILIA ASPARAGACEAE BIZNAGA FAMILIA CACTÁCEA

Vegetación hidrófila menor

FAMILIA

Vegetación hidrófila mayor

SAUCE DE RÍO FAMILIA SALICA

SABINO/AHUEHUETE FAMILIA TAXODIACEAE

ÁLAMO DE RÍO / SICOMORO FAMILIA PLATANACEAE

Vegetación para aceras, pisos pavimentados y camellones

ENCINO ROBLE FAMILIA FAGACEAE ÉBANO FAMILIA FABACEAE OLMO FAMILIA ULMACEAE

HIERBA DEL POTRO FAMILIA EQUISETACEAE RETAMA FAMILIA FABACEAE

Vegetación para áreas libres y extensas

Flores Silvestres

Rastreras y Tapizantes

Pastos

ENCINO SIEMPRE VERDE FAMILIA FAGACEAE NOGAL DE NUEZ LISA FAMILIA JUNGLANDACEAE ANACUA FAMILIA BORAGINACEAE ENCINO BRAVO FAMILIA FAGACEAE PALO VERDE FAMILIA FABACEAE DURAZNILLO FAMILIA FABACEAE

detalles de espacios

Isometría Acceso Oeste

Isometría Puente Peatonal

Isometría Puente Vial

Sección Arroyo con algo de agua

Senda primaria

Corredor verde

Senda secundria

Senda perimetral de parque

terciaria

Senda peatonal

Senda

Concreto floteadoAdoquín AsfaltoPiso Podotáctil

Zona de asadores

Zona de juegos Anfiteatro

Zona de escalada

Sendero con paisaje

Sendero con puente peatonal

02 centro de rehabilitación asomali

La propuesta del Centro de Rehabilitación Física ASOMALI dirigido a personas con alguna discapacidad, accidente o adultos mayores, así como actividades que involucren a la comunidad.

En este espacio, se busca proporcionar salud y bienestar a los usuarios de acuerdo a sus condiciones, y proporcionar sensación satisfacción y tranquilidad en su proceso de recuperación. En el ámbito arquitectónico se incorporará el acero como elemento principal de la construcción y herramienta potencial de diseño arquitectónico, para que con el mismo se desafíe el uso tradicional de los materiales de construcción.

ubicación conceptualización

zona de estudio

Área de Valle Poniente, con Av. Morones

Prieto y Alfonso Reyes, Santa Catarina, Nuevo León, México

directrices

--> fluidez, por medio de la forma que responde a los factores externos

--> centro, por medio del patio y referente a la movilidad independiente del paciente

--> ciclo, el cual vive el paciente en su estancia en el centro

planta de conjunto

evolución de forma zonificación

diagrama de zonificación

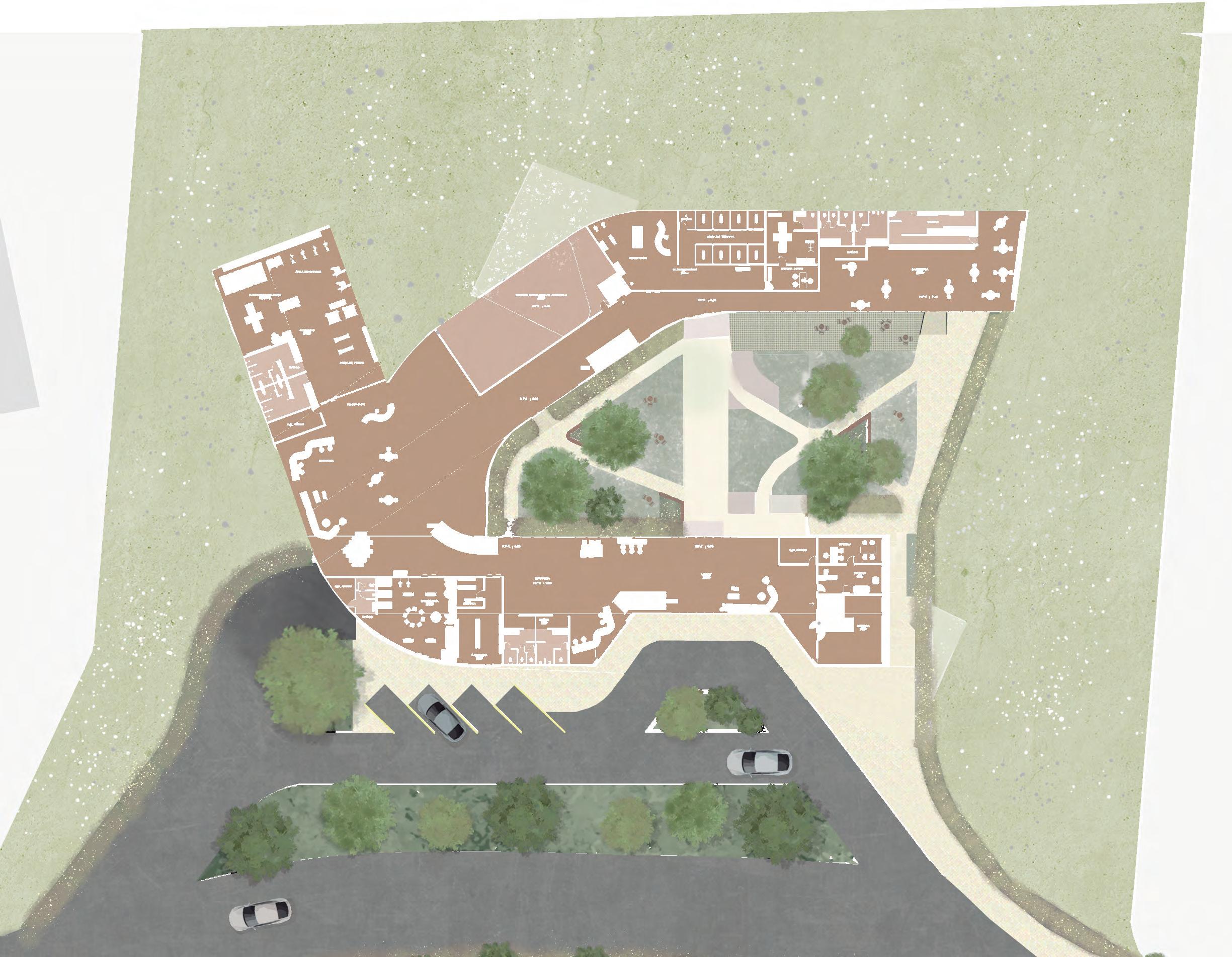

plantas arquitectónicas

proceso estructural y constructivo

corte por fachada

Ternium Losacero 15

Viga Joist 0.08 x 0.90 cubierta de panel de acero

Viga de acero IPR 0.45

Armadura PTR 6x6

Panel de Alucobond

Piso de Porcelanato tipo Maple formato 19.3 x 119 y espesor 11.9 mm

detalle isométrico estructural

corte transversal

corte longuitudinal

consultorio lado este estancia jardín central

área de escalonado con rampa terraza de cafetería área de alberca gimnasio

consultorio lado oeste

03 casa de la cultura

La Casa de la Cultura es una propuesta que busca crear un punto atractivo cultural, recreativo y reportivo para la comunidad de Vista Montaña por medio de la restauración del edificio ya existente, y haciendo una ampliación del mismo.

Partiendo de la idea del contraste entre lo preexistente con lo nuevo, su forma surge de la estructura ya establecida y es delimitada por los factores naturales y la topografía.

ubicación conceptualización

zona de estudio

Colonia Vista Montaña, San Pedro Garza García, Nuevo León, México

Preexistencia

La Casa de la Cultura, unicada en Nicéforo Zambrano, Vista Montaña, es un espacio que ofrece talleres artisticos, de danza, música y yoga, además de conferencias, exposiciones de artes plásticas, presentaciones de libros

Antecedentes

- Topografía pronunciada

- Falta de accesibilidad e inclusión

- Zonas de reunión sin ningún emplazamiento.

- Espacios deteriorados

- Poco habitada por la comunidad

- Falta de vegetación

Directrices

--> grid: estructura como directriz de diseño; forma del edificio, fachadas, paisajismo, textura del suelo

--> contraste de lo preexistente con lo nuevo

--> eje central partiendo en el centro de lo preexistente

proceso de diseño

evolución de forma

plantas arquitectónicas

segundo nivel

auditorio

espacio de estudio

terraza

galería

corte longuitudinal

elevación sur

p l a n t a d e c o n j u n t o

04 master plan vista montaña

Propuesta de estacios publicos que busca unificar y rediseñar los parques La Retama, Verde Limón y Parque Clouthier por medio de un circuito. Bajo las ideas de generosidad cívica, balance entre vivienda y área verde, y consideración de habitantes y zonas de recreación, surgen como directrices de diseño el urbanismo caminable, uso mixto, sustentabilidad, accesibilidad, ciudad compacta y diseño participativo.

antecedentes sendas y movilidad

Nicéforo Zambrano calles en buen estado

Antonio Villarreal senda en buen estado, banqueta estrecha

Miguel Alemán sendas en buen estado pero falta de vegetación

Emiliano Zapata parada de autobús en lado opuesto a dirección de ruta

Nicéforo Zambrano banqueta agrietada y dificil acceso

análisis de sitio conceptualización

Ruta cultural para crear conexión entre parques existentes

--> Definición de ruta cultural --> Unión de parques --> Intervención en vialidades --> Creación de atmósferas diferentes para cada espacio.

Análisis de espacios y zonificación de áreas a intervenir, basado en:

--> Cañada existente --> Pendientes topográficas

Determinar función de cada zona

zonificación de áreas

cultural religioso recreativo protección civil deportivo

1.- Parque de la U

2.-Parroquia Santa María de la Montaña

3.-Espacio recreativo activo

4.-Espacio recreativo estancial

5.-Puente Peatonal

6.-Espacio artístico

7.-Biblioteca

8.-Ágora

9.-Espacio deportivo

10.-Mirador

11.-Prepa 23 y Centro Cultural

proceso de diseño evolución de espacios

1.- ubicación de espacios existentes

2. ubicación de accesos

3. cañada y curvas de nivel

4. se diseñan los recorridos y escalonados adaptándose a la zonificación y topografía

master plan proceso de diseño

acceso cultural y educativo estacionamiento

zona deportiva

puente conector

cuerpo de agua

biblioteca
