D E C A S O
MORADIA ESTUDANTIL DA UNIFESP SÃO JOSÉ DOS CAMPOS
FEDERAL
ESTUDO DE CASO
MORADIA ESTUDANTIL DA UNIFESP SÃO JOSÉ DOS CAMPOS
DISCIPLINA: PROJETO DE ARQUITETURA VI
ALCÍLIA AFONSO
DISCENTES: BIANKA
M. EUGÊNIA VALENÇA
Campina
UFCG _ UNIVERSIDADE
DE CAMPINA GRANDE CTRN _ CENTRO DE TECNOLOGIA E RECURSOS NATURAIS UAEC _ UNIDADE ACADÊMICA DE ENGENHARIA CIVIL CAU _ CURSO DE ARQUITETURA E URBANISMO
|
DOCENTE:
ALMEIDA | CLARA BARBOSA |
Grande, 13 de Outubro de 2022
ÍNDICE 01 _ 04 _ 05 _ 02 _ 03 _ DIMENSÃO HISTÓRICA DIMENSÃO FUNCIONAL DIMENSÃO FORMAL DIMENSÃO ESPACIAL DIMENSÃO TECTÔNICA OS AUTORES A OBRA EXTERNA _ O LUGAR INTERNA SOLUÇÃO ESPACIAL ESTRUTURA DE SUPORTE COBERTA PELES DETALHES
01
DIMENSÃO HISTÓRICA
VITOR ZANATTA
_
Nascido em Criciúma, Santa Catarina.
Cursou a Universidade Federal de Santa Catarina entre 2003 e 2010. Cursou atelier de projeto na Universidade do Minho em Guimarães Portugal, no período entre 2008 e 2009.
VINÍCIUS FIGUEIREDO
_
Nascido em Belém, Pará. Cursou a Universidade Federal do Pará entre 2004 e 2009. Pós Graduado pela Universidade Presbiteriana Mackenzie no curso “Projeto de Arquitetura na Cidade Contemporânea”
_ OS AUTORES
TALITA BROERING
_
Nascida em São José, Santa Catarina.
Cursou a Universidade Federal de
Santa Catarina entre 2005 e 2011.
2014 _ Curso Avançado de Projeto
“Projeto Sem Metáforas Do Edifício à Cidade”, Arq. Helio Piñon, Escola da Cidade, São Paulo SP.
_
VITOR ZANATTA Fonte: Fonte: Fonte: VINÍCIUS FIGUEIREDO TALITA BROERING
01
DIMENSÃO HISTÓRICA
OBRA

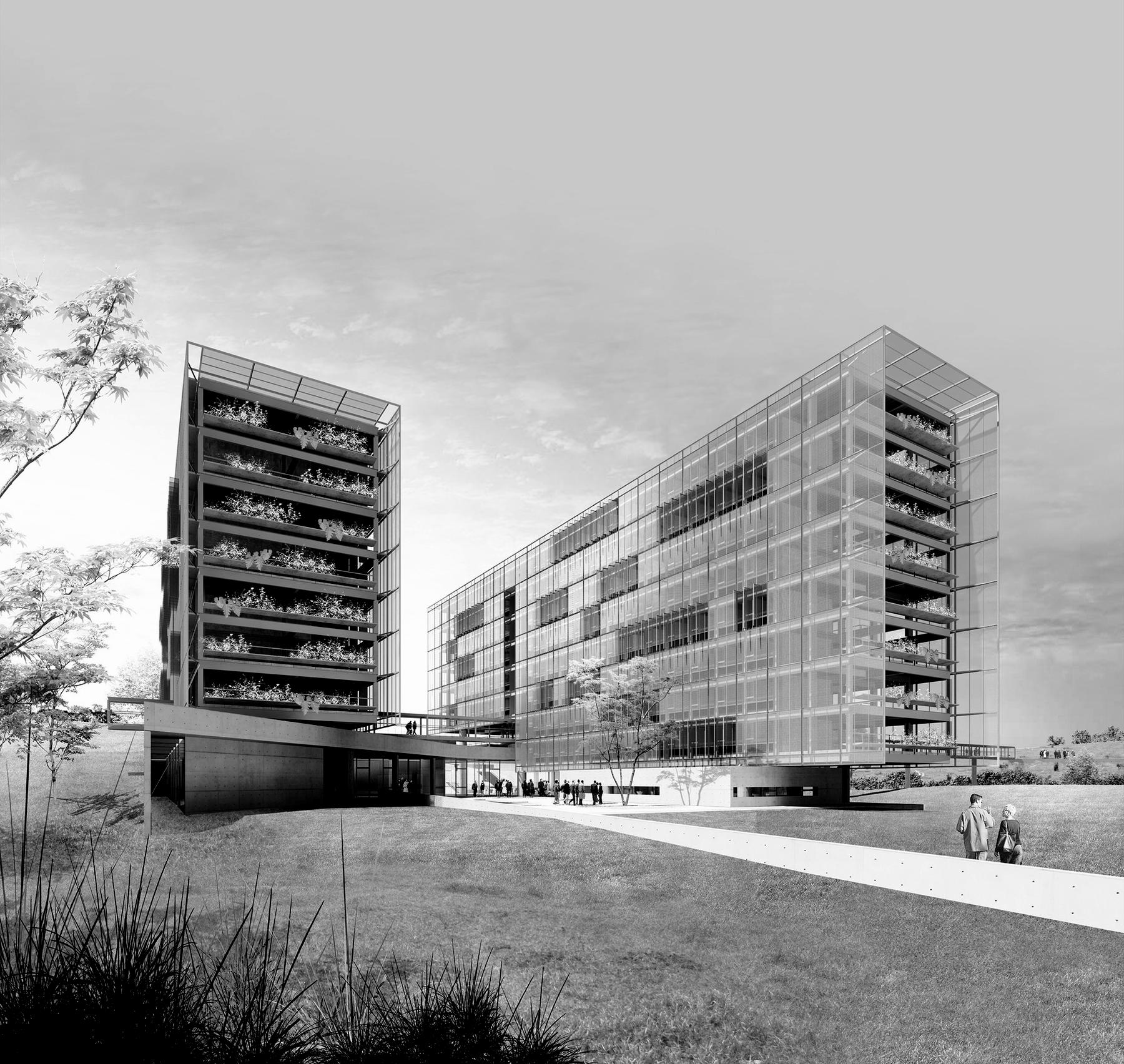

Projeto finalista do Concurso Nacional para a Moradia
Estudantil da Unifesp em São José dos Campos.
Localização: São José dos Campos SP, Brasil
Ano do projeto: 2015
Área do terreno: 12.930m²
240 unidades de moradias
2 edifícios de até 8 pavimentos
"(...) vemos a universidade pública como um reflexo da sociedade na qual está inserida, com o dever de ser heterogênea e justa."
_
_ A

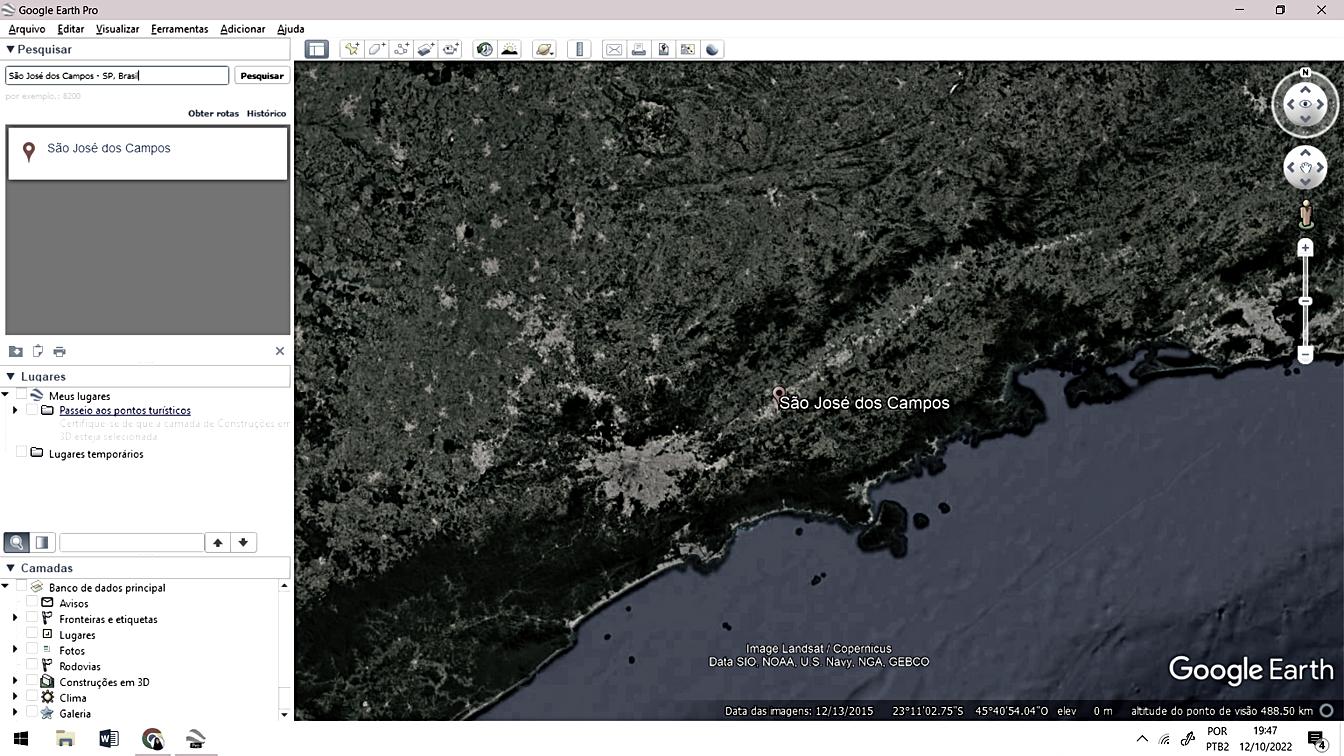

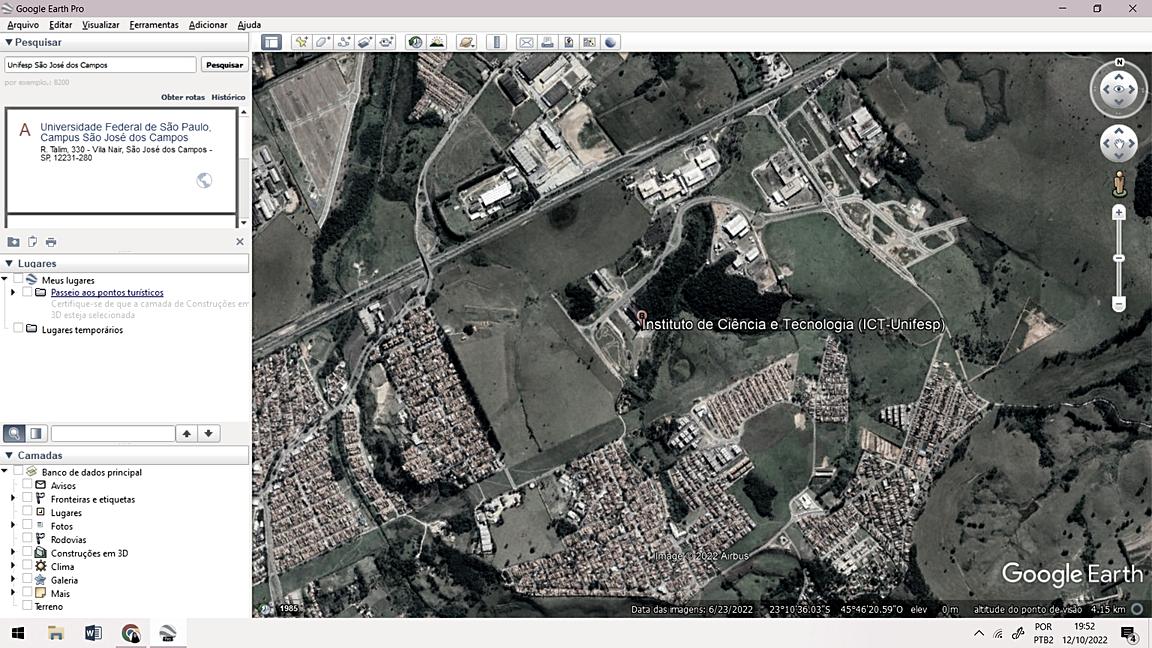

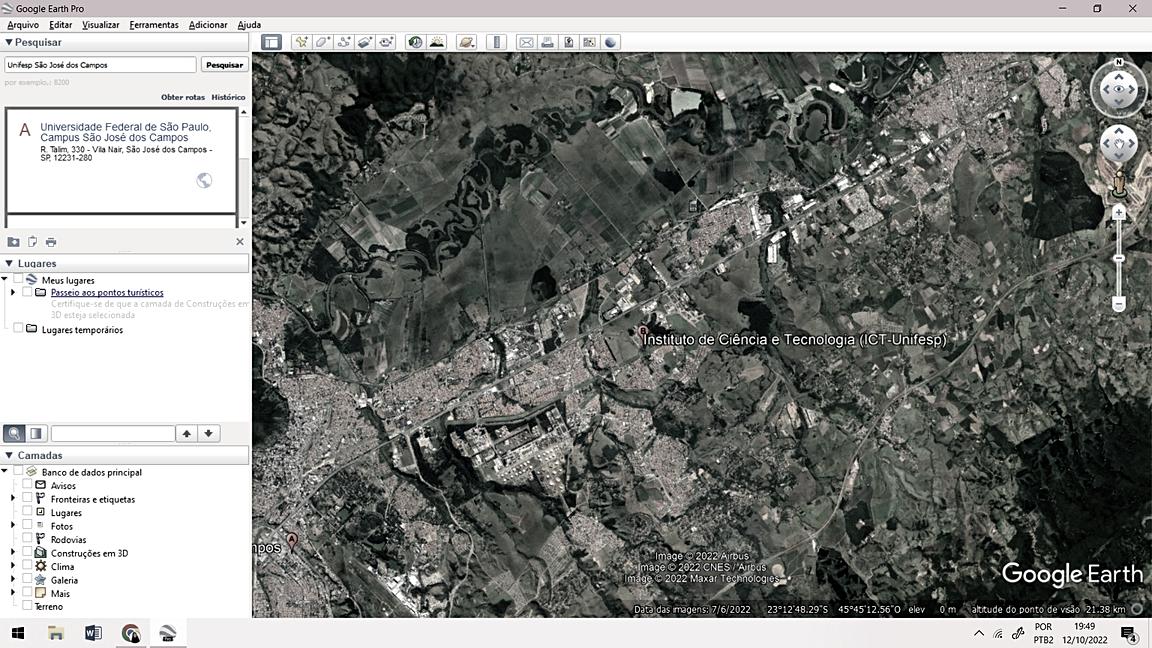

Mapas de inserção.
ESPACIAL
02 _ DIMENSÃO
BRASIL SÃO PAULO SÃO JOSÉ DOS CAMPOS-_ EXTERNA
Fonte: Google Earth, 2021

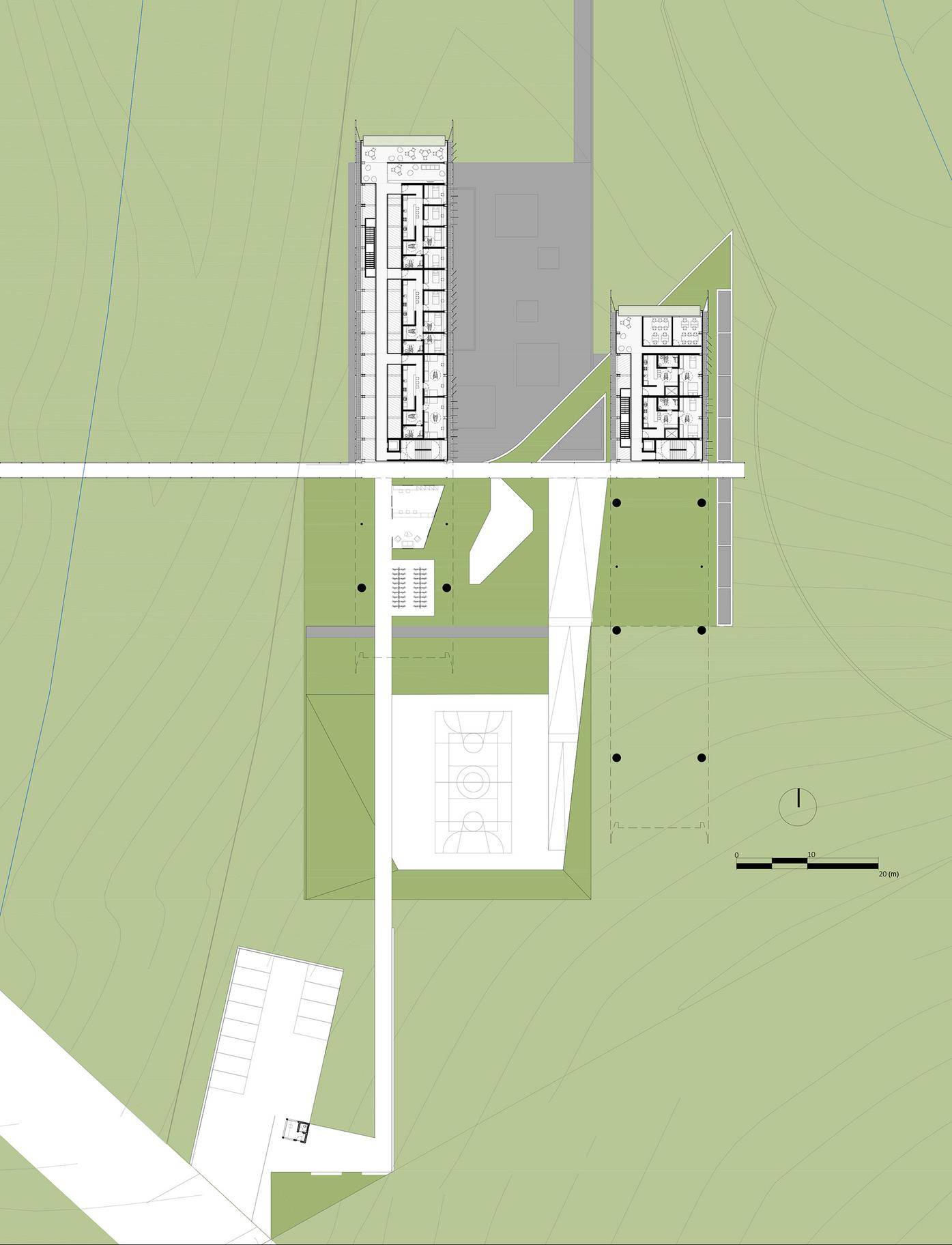

Terreno de 12.930 m², cercado de proteção ambiental e pequenos cursos da água.

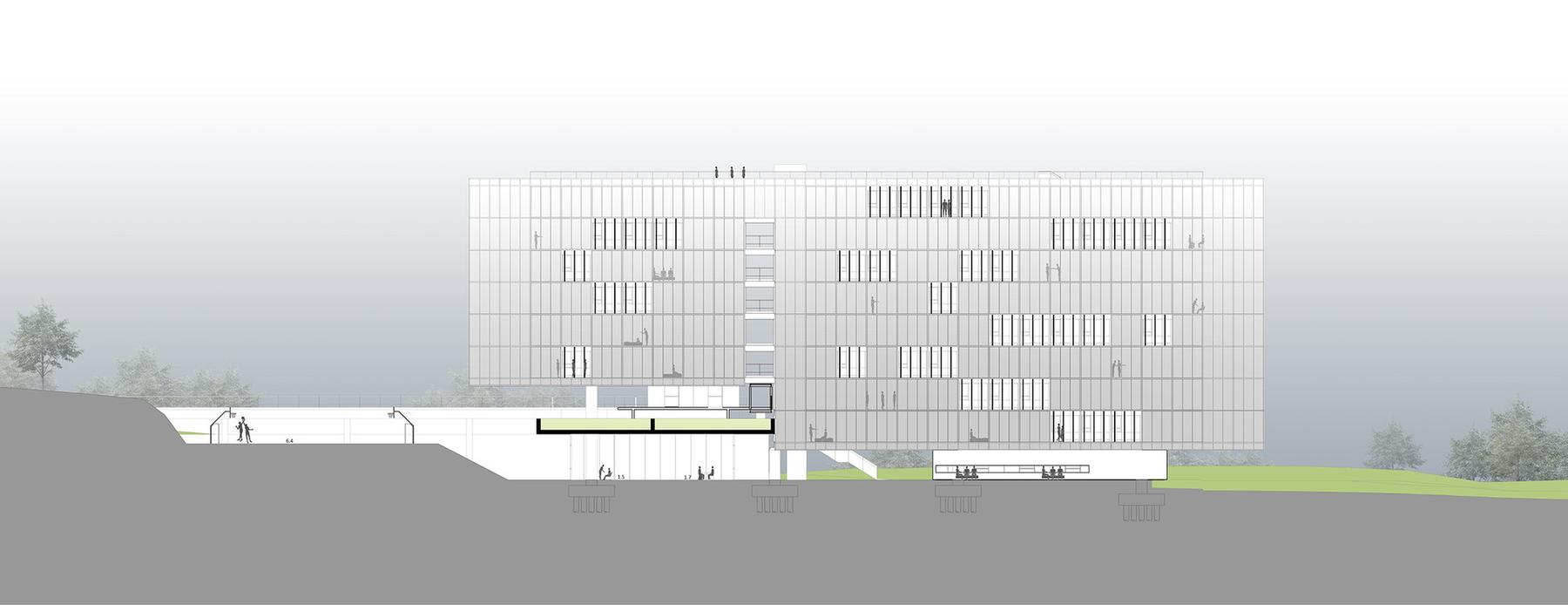

O lote possui um declive de até 20 m descendente que adquire protagonismo na proposta.
O acesso do público externo se dá juntamente com os prédios da moradia estudantil.
Na entrada se localizam as vagas de estacionamento para visitantes e portadores de necessidades especiais. Passarela em nível conecta o estacionamento e o hall de entrada.
GARAGEM
ACESSO APÚBLICO CESSO
Fonte: Archdaily 2015
02
DIMENSÃO ESPACIAL
EXTERNA

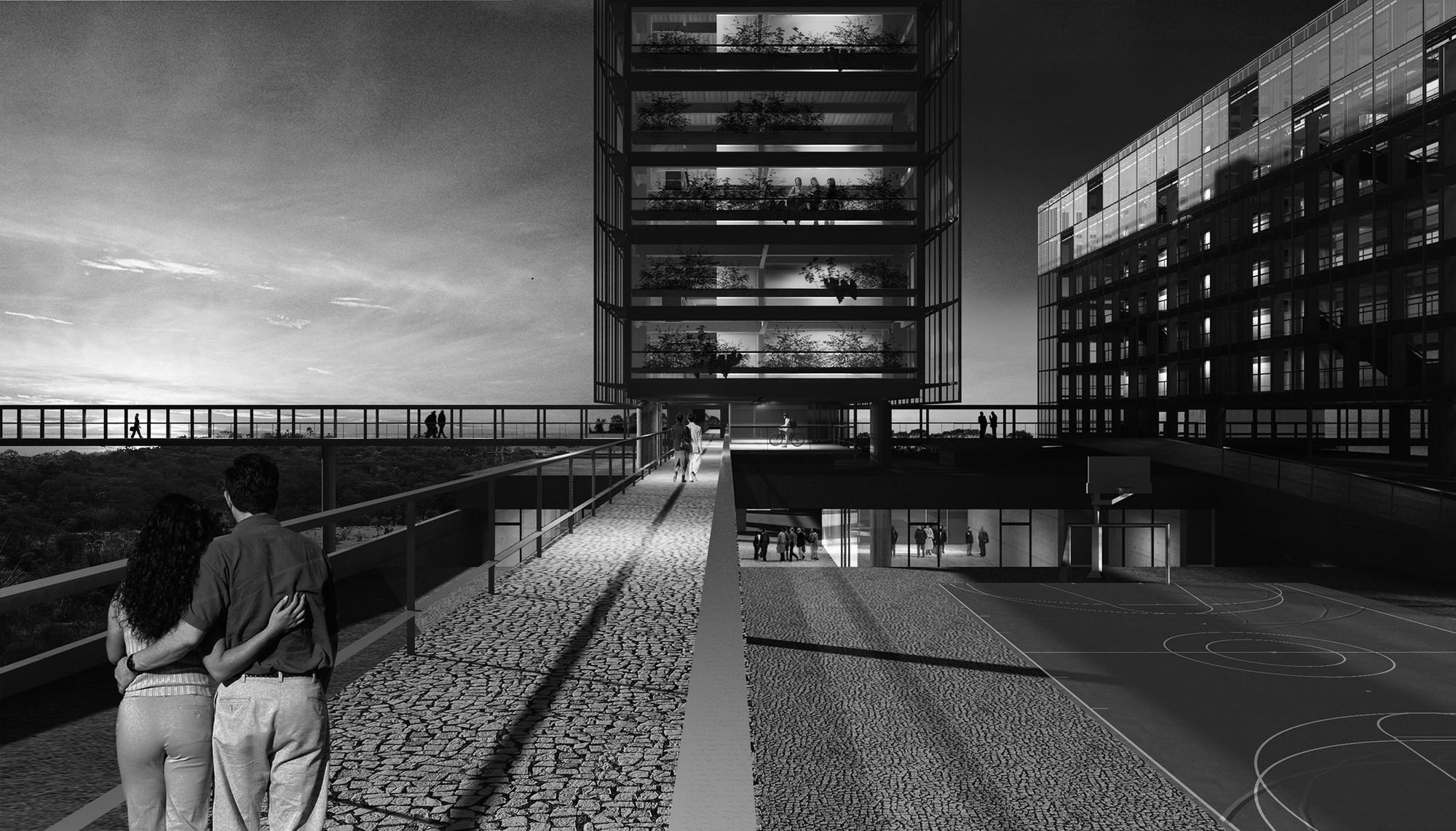

A entrada equivale ao 2° pavimento de habitações, nele ficam localizadas as moradias destinadas a pessoas com necessidades especiais.

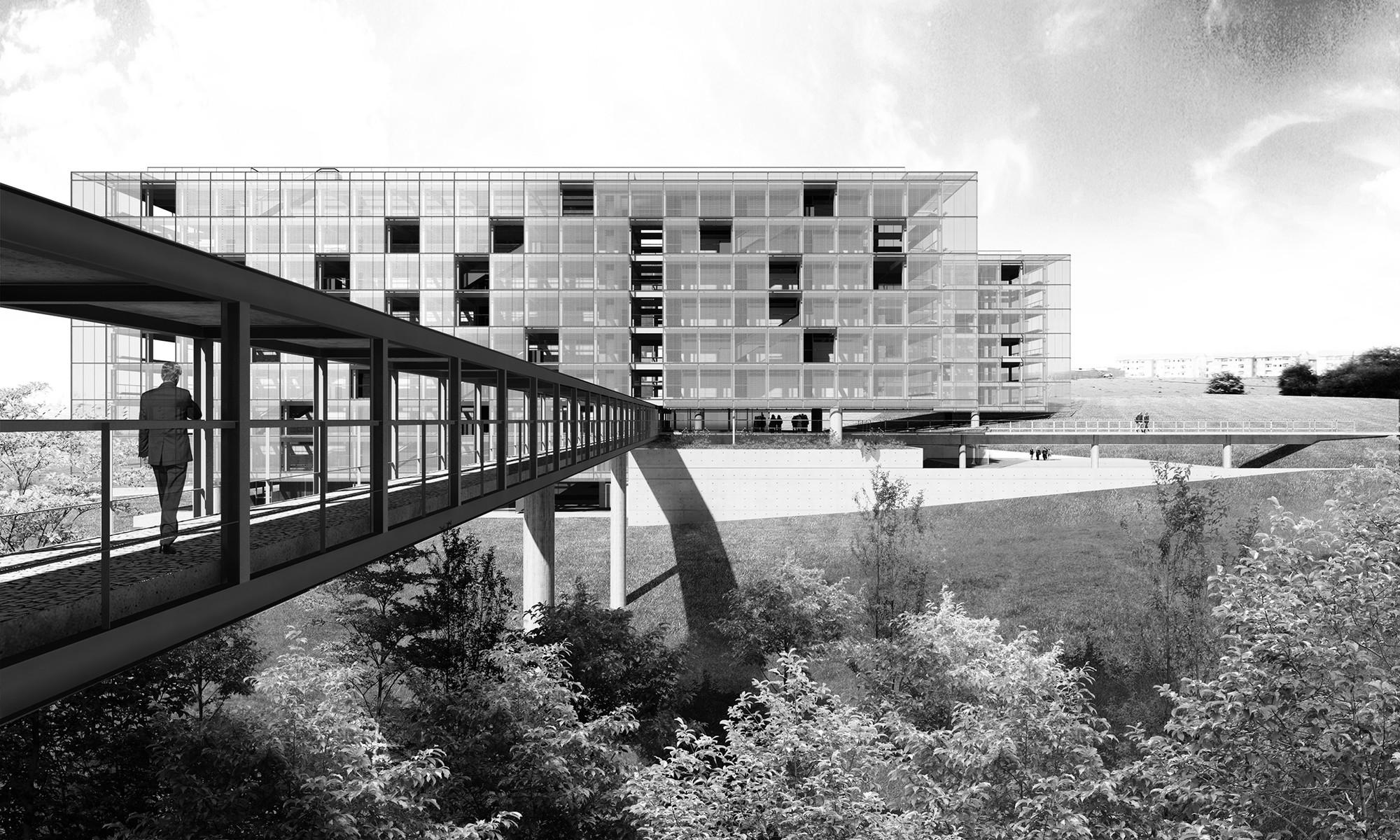

A passarela metálica que conecta os edifícios nesse nível se estende sobre a área de proteção ambiental, conectando com a área esportiva oeste.
_
_
Fonte: Archdaily 2015

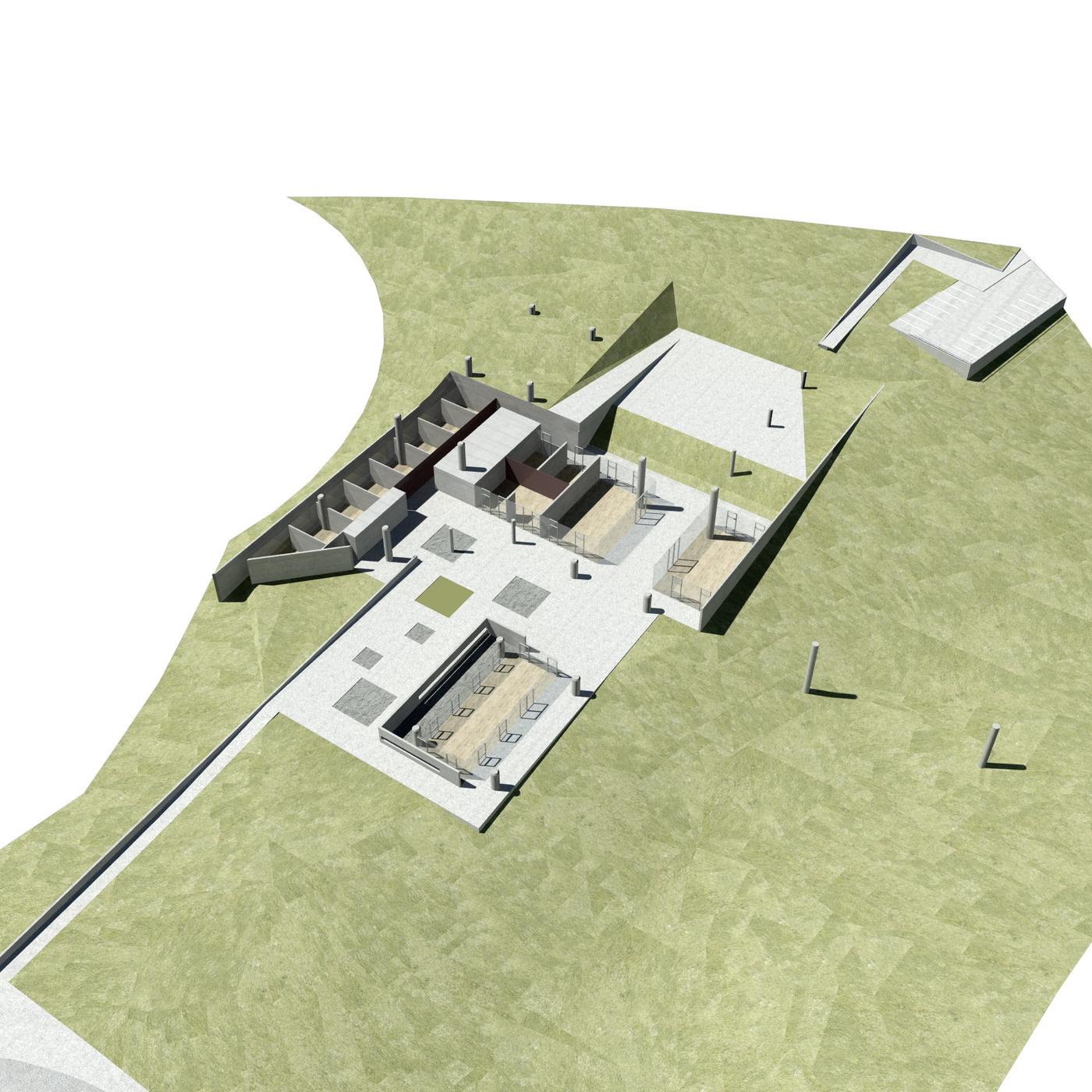

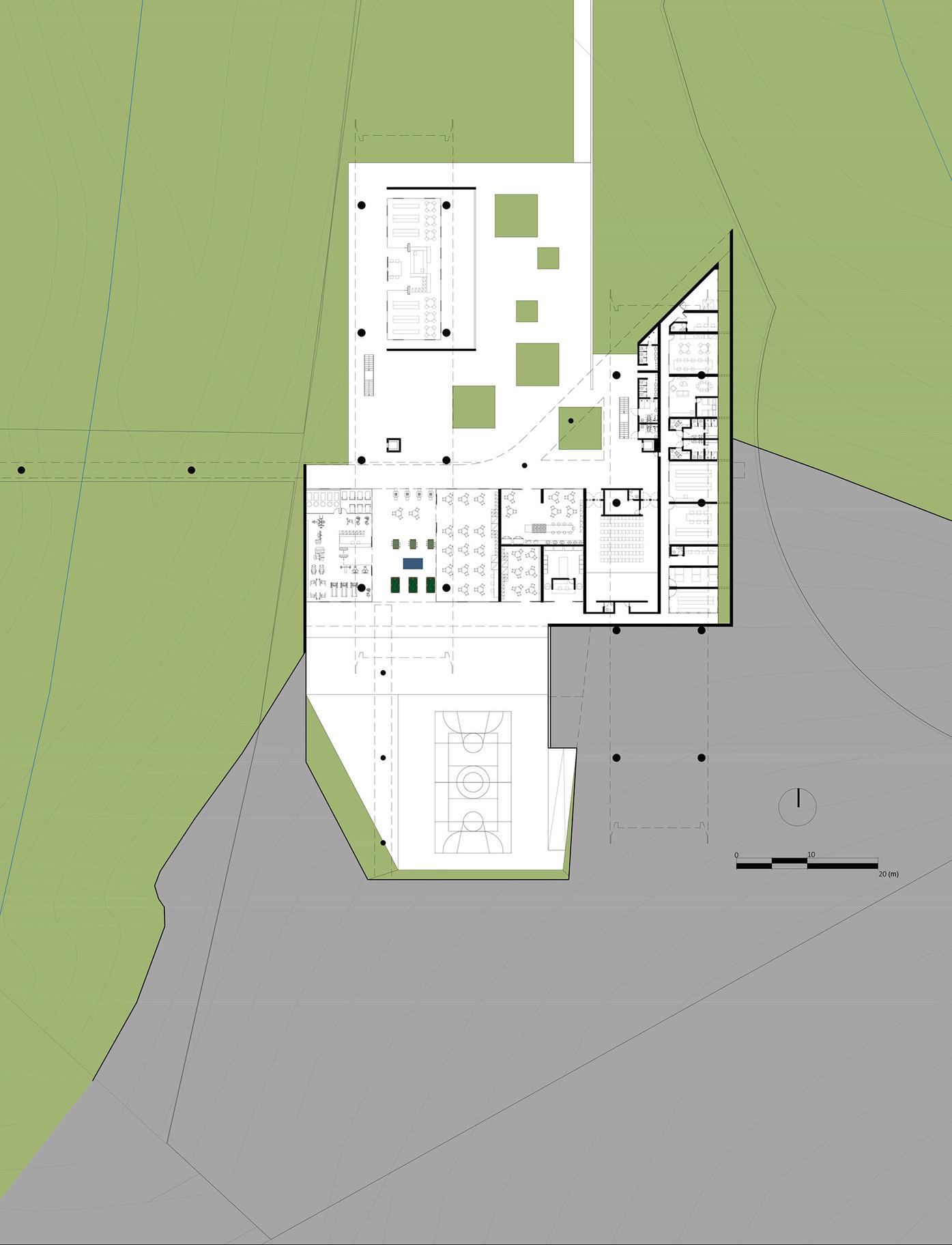

Áreas de convivência divididas em 2 níveis abaixo do nível de acesso.
Sob um platô se insere a quadra poliesportiva.
Sobre a mesma laje se encontram os espaços de uso coletivo geral e a área técnica.
Este pavimento se conecta com a futura rua que cortará o terreno e dividirá o espaço de moradias e o de convívio.
Fonte: Archdaily 2015
DIMENSÃO ESPACIAL
INTERNA
A biblioteca foi instalada como um volume único e isolada dos ruídos. Uma barra com a área técnica com circulação de serviço para suas dependências.

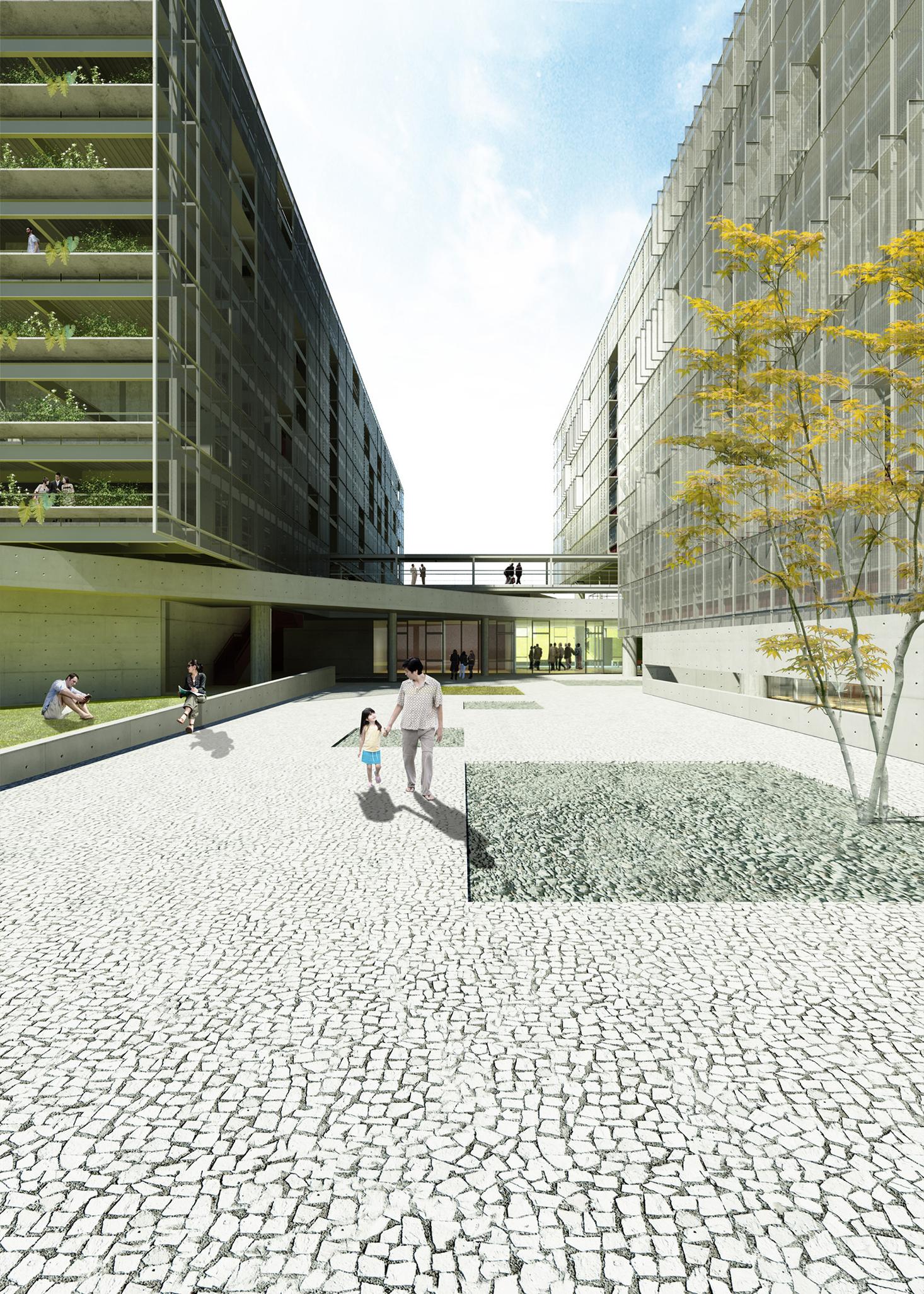

Entre os volumes da biblioteca e entre prédios fica o jardim do conjunto. Áreas de uso comum: Academia, Salão de Jogos, Sala Multiuso, Cozinha, Cinemateca, Atelier e Lavanderia.
O Salão de Jogos aberto ao jardim é organizado de modo que articule os acessos às demais áreas de uso comum
02 _
_
Fonte: Archdaily 2015
DIMENSÃO ESPACIAL
Uma passarela em nível estacionamento e o hall d onde está locado o biciclet Esta cota de entrada, em topografia natural do equivale ao 2° pavim habitações. Por ser o nível de acesso pública, nele ficam local moradias destinadas a pe necessidades especiais família, compartilhadas e in
02 _
_ INTERNA Fonte: Archdaily 2015

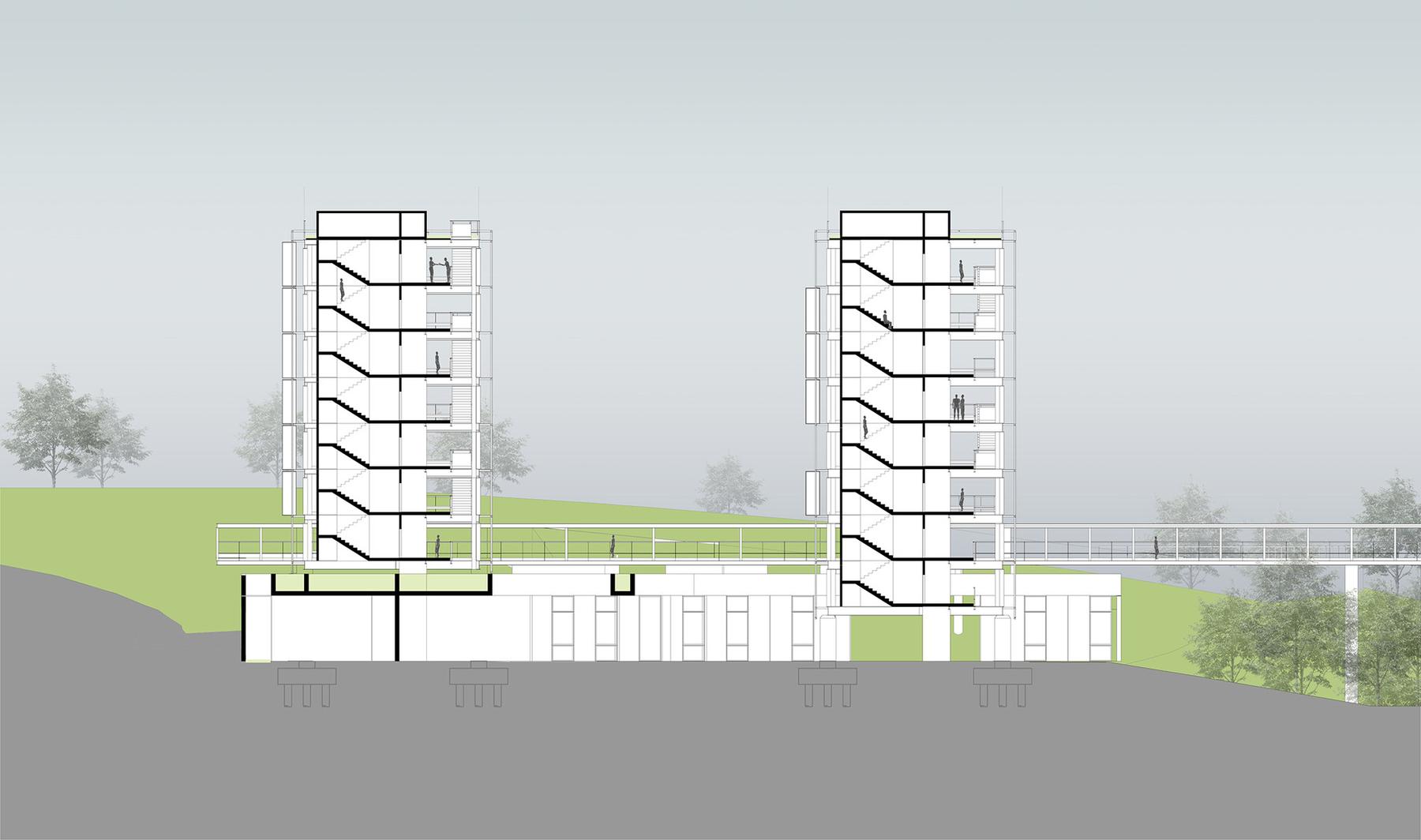

DIMENSÃO ESPACIAL
INTERNA

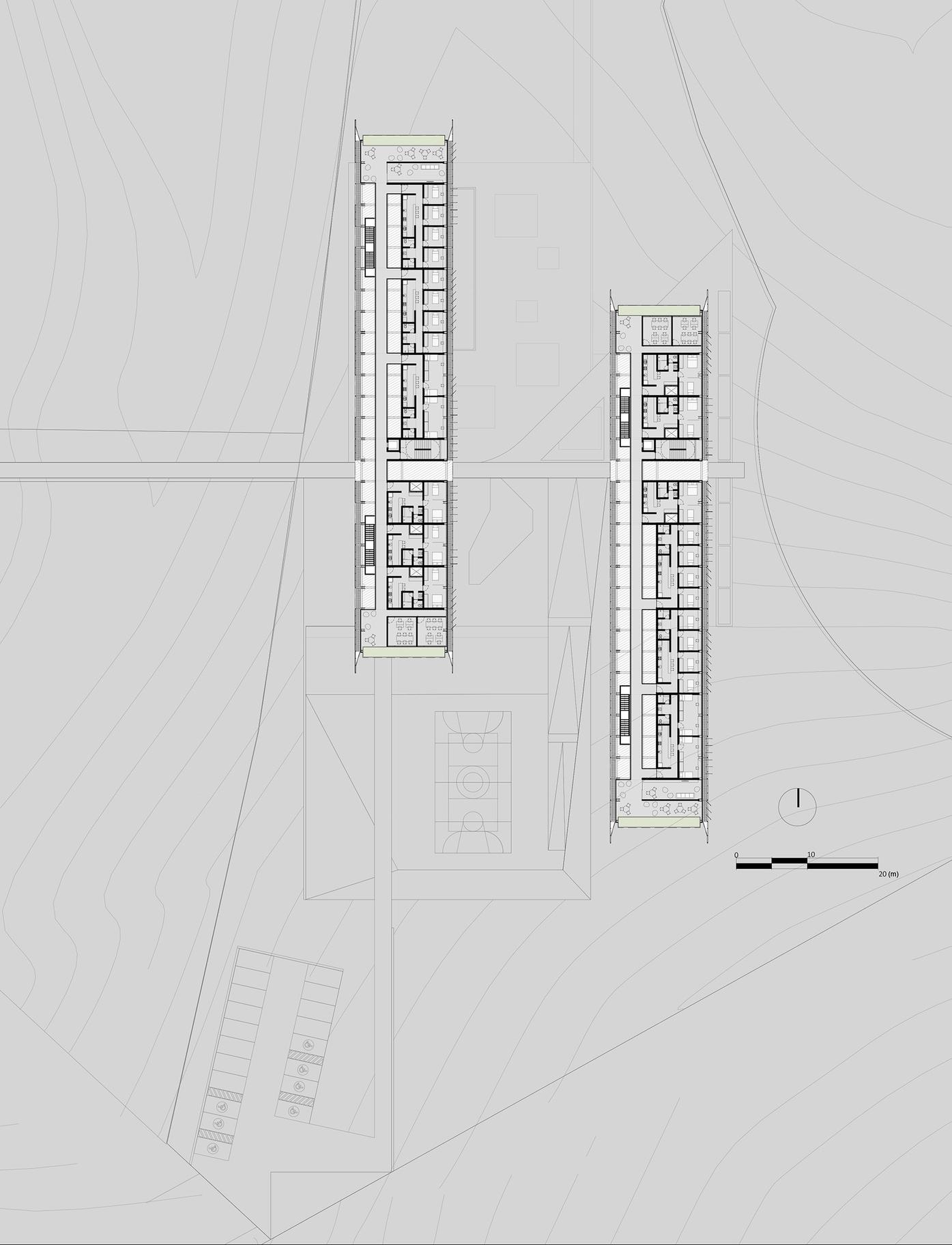

240 unidades de moradias instaladas
em 2 edifícios com até 8 pavimentos.
Cada torre possui um núcleo com escada protegida e elevador. Escadas metálicas abertas se localizam no interior da fachada oeste de cada um dos prédios.
O espaçamento entre as escadas metálicas e a circulação geram espaços de encontro.
02 _
_
Fonte: Archdaily 2015
DIMENSÃO ESPACIAL
INTERNA

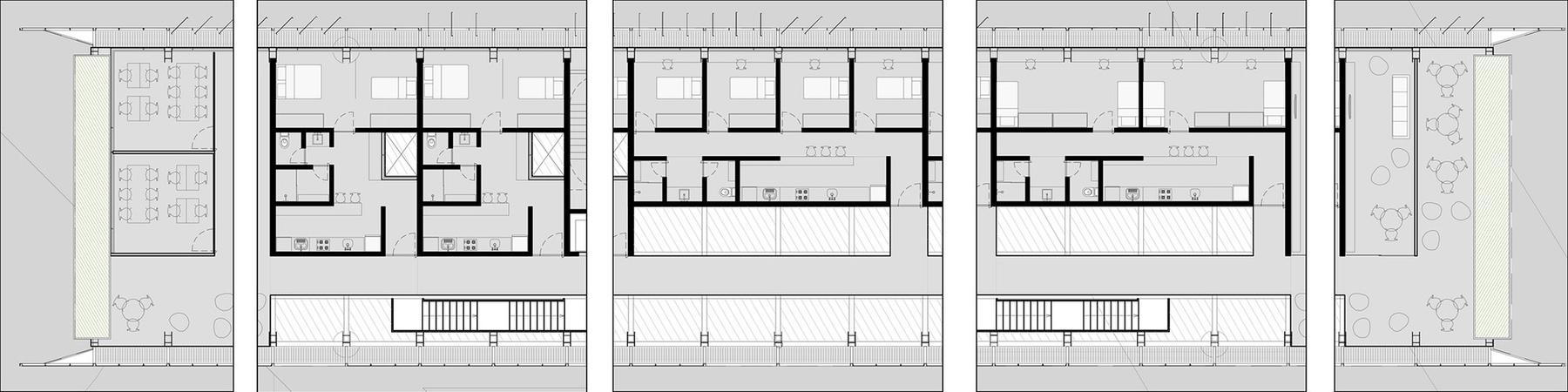

Cada módulo atende a 4 dormitórios individuais, 2 compartilhados ou 1 família.
Entre as unidades de habitação existem vazios para dar mais privacidade ao espaço comum de cada unidade em relação à circulação assim como permitir o fluxo da ventilação por todos os andares. Os espaços de uso coletivo intermediário se localizam nas extremidades das edificações.
02 _
_
Fonte: Archdaily 2015
03
DIMENSÃO TECTÔNICA

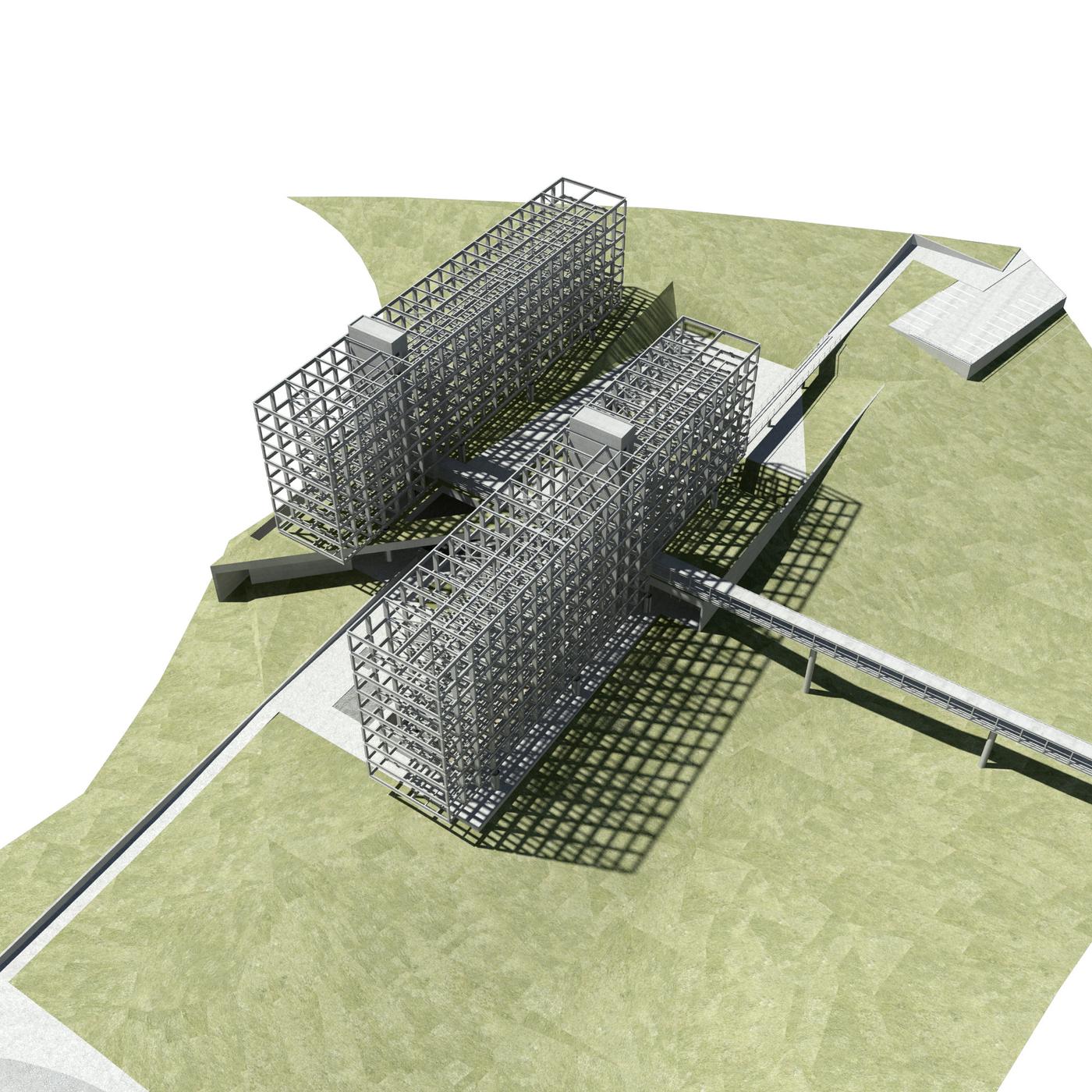

ESTRUTURA DE SUPORTE
o conjunto foi concebido em sistema estrutural misto de concreto e aço.
Do embasamento até o arranque dos pavimentos tipo, 8 pilares de concreto armado in loco servem de apoio para a estrutura metálica de cada edifício de moradia.
Os pilares de concreto foram modulados em vãos de 12m (transversal) e 18m (longitudinal).
_
Fonte: Archdaily 2015
03
DIMENSÃO TECTÔNICA
COBERTA

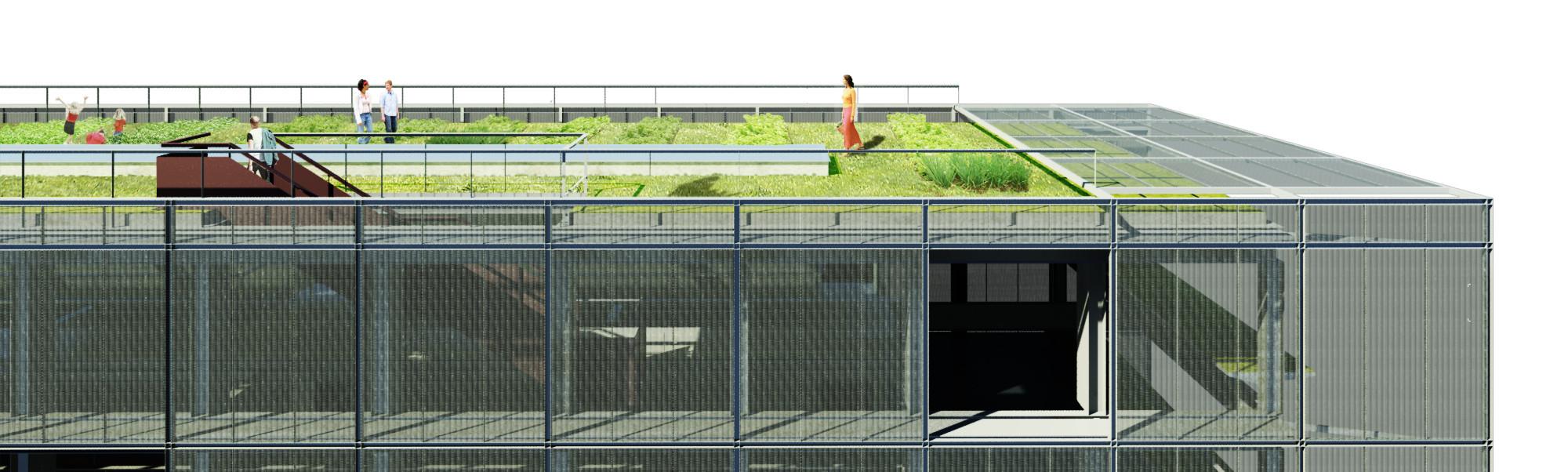

A cobertura verde foi adotada para os edifícios e algumas áreas comuns, além ser mais eficiente termicamente, abriga uma horta coletiva que permite o pequeno cultivo de alimentos para os usuários. Esta área de cobertura é plana e também permite a possibilidade de instalação de placas fotovoltaicas, para aproveitamento da energia solar no aquecimento da água no conjunto.
_
Fonte: Archdaily 2015
03
DIMENSÃO TECTÔNICA

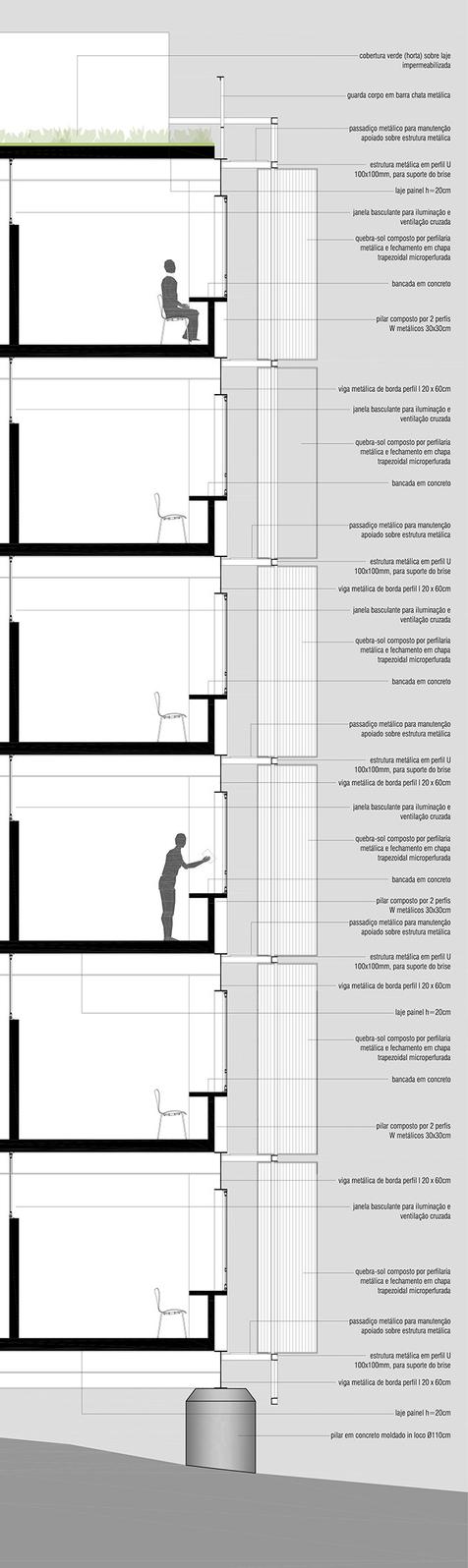

PELES
As unidades possuem esquadrias a uma altura de 1,90m que mantém a privacidade, assim como uma circulação constante do vento, auxiliando no resfriamento térmico das unidades quando necessário.
As fachadas leste e oeste são duplas. Nas envoltórias das fachadas, uma retícula de perfis “U” de secção 0.10 x 0.10m fazem o suporte para instalação dos brises externos compostos por barra chata, cantoneira e chapa trapezoidal microperfurada.
_
Fonte: Archdaily 2015
03
DIMENSÃO TECTÔNICA
DETALHES
As peças utilizadas são modulares adequadas aos perfis comerciais, diminuindo o gasto de produção de peças diferenciadas. A passarela metálica que conecta os edifícios neste nível se estende sobre a área de proteção ambiental, conectando com a área esportiva a oeste e suprindo a necessidade de transposição apontada no termo de referência
_
Fonte: Archdaily 2015
DIMENSÃO FUNCIONAL
COLETIVO GERAL
Foram instalados em uma barra perpendicular aos prédios de moradia A biblioteca ficou afastada, pois é um ambiente acusticamente incompatível com os demais Jardim conjunto foi localizado entre os prédios
04 _
USO
DIMENSÃO FUNCIONAL
USO PRIVATIVO
Foram distribuídos de forma igual entre os pavimentos
Cada módulo atende a 4 dormitórios individuais, 2 compartilhados ou 1 família Entre as unidades de habitação e a circulação do pavimento tipo, há vazios de 2,40 metros, e servem para dar mais privacidade ao espaço comum
04 _
FUNCIONAL
04 _ DIMENSÃO
05
DIMENSÃO FORMAL
Composto previamente por retângulos, e neles observa-se subtrações.
Em suas fachadas percebe-se o jogo de planos através da chapa perfurada e a edificação
