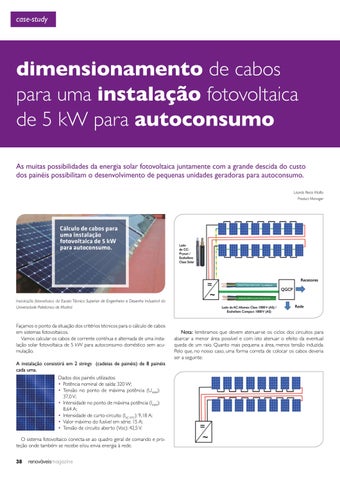

dimensionamento de cabos para uma instalação fotovoltaica de 5 kW para autoconsumo As muitas possibilidades da energia solar fotovoltaica juntamente com a grande descida do custo dos painéis possibilitam o desenvolvimento de pequenas unidades geradoras para autoconsumo. Lisardo Recio Maíllo Product Manager
Instalação fotovoltaica da Escola Técnica Superior de Engenheira e Desenho Industrial da Universidade Politécnica de Madrid.
Façamos o ponto da situação dos critérios técnicos para o cálculo de cabos em sistemas fotovoltaicos. Vamos calcular os cabos de corrente contínua e alternada de uma instalação solar fotovoltaica de 5 kW para autoconsumo doméstico sem acumulação. A instalação consistirá em 2 strings (cadeias de painéis) de 8 painéis cada uma. Dados dos painéis utilizados: • Potência nominal de saída: 320 W; • Tensão no ponto de máxima potência (UMPP): 37,0 V; • Intensidade no ponto de máxima potência (IMPP): 8,64 A; • Intensidade de curto-circuito (ISC STC): 9,18 A; • Valor máximo do fusível em série: 15 A; • Tensão de circuito aberto (Voc): 42,5 V. O sistema fotovoltaico conecta-se ao quadro geral de comando e proteção onde também se recebe e/ou envia energia à rede. 38
Nota: lembramos que devem atenuar-se os ciclos dos circuitos para abarcar a menor área possível e com isto atenuar o efeito da eventual queda de um raio. Quanto mais pequena a área, menos tensão induzida. Pelo que, no nosso caso, uma forma correta de colocar os cabos deveria ser a seguinte:
