ITED

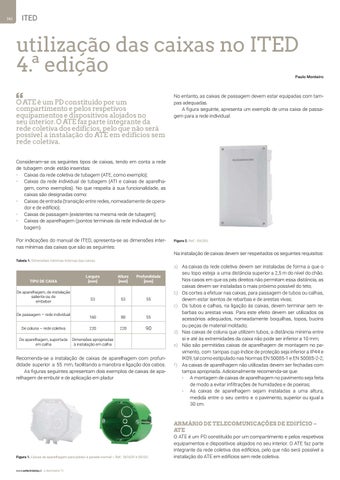

utilização das caixas no ITED 4.ª edição
Paulo Monteiro
O ATE é um PD constituído por um compartimento e pelos respetivos equipamentos e dispositivos alojados no seu interior. O ATE faz parte integrante da rede coletiva dos edifícios, pelo que não será possível a instalação do ATE em edifícios sem rede coletiva.
No entanto, as caixas de passagem devem estar equipadas com tampas adequadas. & ܪLZWF XJLZNSYJ FUWJXJSYF ZR J]JRUQT IJ ZRF HFN]F IJ UFXXFgem para a rede individual.
Consideram-se os seguintes tipos de caixas, tendo em conta a rede de tubagem onde estão inseridas: • Caixas da rede coletiva de tubagem (ATE, como exemplo); • Caixas da rede individual de tubagem (ATI e caixas de aparelhagem, como exemplos). No que respeita à sua funcionalidade, as caixas são designadas como: • Caixas de entrada (transição entre redes, nomeadamente de operador e de edifício); • Caixas de passagem (existentes na mesma rede de tubagem); • Caixas de aparelhagem (pontos terminais da rede individual de tubagem). Por indicações do manual de ITED, apresenta-se as dimensões internas mínimas das caixas que são as seguintes:
Figura 2. Ref.: I56200.
Na instalação de caixas devem ser respeitados os seguintes requisitos: Tabela 1. Dimensões mínimas internas das caixas.
Largura [mm]
Altura [mm]
Profundidade [mm]
53
53
55
160
80
55
De coluna – rede coletiva
220
220
90
De aparelhagem, suportada em calha
Dimensões apropriadas à instalação em calha
TIPO DE CAIXA De aparelhagem, de instalação saliente ou de embeber De passagem – rede individual
Recomenda-se a instalação de caixas de aparelhagem com profundidade superior a 55 mm, facilitando a manobra e ligação dos cabos. &X ܪLZWFX XJLZNSYJX FUWJXJSYFR ITNX J]JRUQTX IJ HFN]FX IJ FUFrelhagem de embutir e de aplicação em pladur
a) As caixas da rede coletiva devem ser instaladas de forma a que o seu topo esteja a uma distância superior a 2,5 m do nível do chão. Nos casos em que os pés direitos não permitam essa distância, as caixas devem ser instaladas o mais próximo possível do teto; b) Os cortes a efetuar nas caixas, para passagem de tubos ou calhas, devem estar isentos de rebarbas e de arestas vivas; c) Os tubos e calhas, na ligação às caixas, devem terminar sem rebarbas ou arestas vivas. Para este efeito devem ser utilizados os acessórios adequados, nomeadamente boquilhas, topos, bucins ou peças de material moldado; d) Nas caixas de coluna que utilizem tubos, a distância mínima entre si e até às extremidades da caixa não pode ser inferior a 10 mm; e) Não são permitidas caixas de aparelhagem de montagem no pavimento, com tampas cujo índice de proteção seja inferior a IP44 e IK09, tal como estipulado nas Normas EN 50085-1 e EN 50085-2-2; f) As caixas de aparelhagem não utilizadas devem ser fechadas com tampa apropriada. Adicionalmente recomenda-se que: › A montagem de caixas de aparelhagem no pavimento seja feita IJ RTIT F J[NYFW NSܪQYWFऋघJX IJ MZRNIFIJX J IJ UTJNWFX › As caixas de aparelhagem sejam instaladas a uma altura, medida entre o seu centro e o pavimento, superior ou igual a 30 cm.
ARMÁRIO DE TELECOMUNICAÇÕES DE EDIFÍCIO – ATE
Figura 1. Caixas de aparelhagem para pladur e parede normal – Ref.: 56102P e 56102.
www.oelectricista.pt o electricista 72
O ATE é um PD constituído por um compartimento e pelos respetivos equipamentos e dispositivos alojados no seu interior. O ATE faz parte integrante da rede coletiva dos edifícios, pelo que não será possível a instalação do ATE em edifícios sem rede coletiva.
