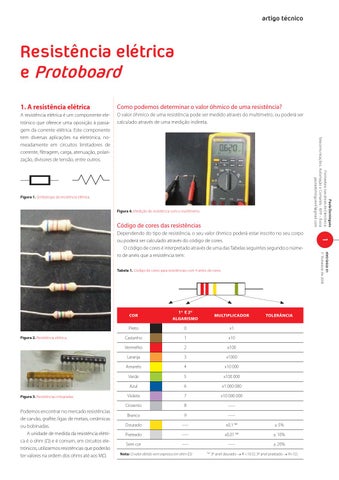

Resistência elétrica e Protoboard

artigo tĂŠcnico

ResistĂŞncia elĂŠtrica e Protoboard Como podemos determinar o valor Ăłhmico de uma resistĂŞncia?

A resistĂŞncia elĂŠtrica ĂŠ um componente eletrĂłnico que oferece uma oposição Ă passagem da corrente elĂŠtrica. Este componente tem diversas aplicaçþes na eletrĂłnica, nomeadamente em circuitos limitadores de corrente, ďŹ ltragem, carga, atenuação, polarização, divisores de tensĂŁo, entre outros.

O valor óhmico de uma resistência pode ser medido atravÊs do multímetro, ou poderå ser calculado atravÊs de uma medição indireta.

Paula Domingues Formadora nas ĂĄreas de EletrĂłnica,

pauladomingues47@gmail.com

1. A resistĂŞncia elĂŠtrica

Figura 1. Simbologia da resistĂŞncia elĂŠtrica.

Figura 4. Medição de resistência com o multímetro.

CĂłdigo de cores das resistĂŞncias

Figura 2. ResistĂŞncia elĂŠtrica.

Figura 3. ResistĂŞncias integradas.

Podemos encontrar no mercado resistĂŞncias de carvĂŁo, graďŹ te, ligas de metais, cerâmicas ou bobinadas.

A unidade de medida da resistência elÊtrica Ê o ohm (Ί) e Ê comum, em circuitos eletrónicos, utilizarmos resistências que poderão ter valores na ordem dos ohms atÊ aos MΊ.

COR

1Âş E 2Âş ALGARISMO

MULTIPLICADOR

Preto

0

x1

Castanho

1

x10

Vermelho

2

x100

Laranja

3

x1000

Amarelo

4

x10 000

Verde

5

x100 000

Azul

6

x1 000 000

Violeta

7

x10 000 000

Cinzento

8

-----

Branco

9

-----

Dourado

-----

x0,1 â ˝*â ž

Âą 5%

Prateado

-----

x0,01 â ˝*â ž

Âą 10%

Sem cor

-----

-----

Âą 20%

Nota: O valor obtido vem expresso em ohm Ί

TOLERĂ‚NCIA

⠽*⠞ 3º anel dourado o R <10 Ί; 3º anel prateado o R<1Ί

eletrĂłnica 01 1Âş Trimestre de 2016

Tabela 1. CĂłdigo de cores para resistĂŞncias com 4 anĂŠis de cores.

210 1

Dependendo do tipo de resistĂŞncia, o seu valor Ăłhmico poderĂĄ estar inscrito no seu corpo ou poderĂĄ ser calculado atravĂŠs do cĂłdigo de cores.

O cĂłdigo de cores ĂŠ interpretado atravĂŠs de uma das Tabelas seguintes segundo o nĂşmero de anĂŠis que a resistĂŞncia tem:

artigo técnico

Código alfanumérico do potenciómetro Os potenciómetros podem ter escrito no seu corpo um código alfanumérico semelhante ao código utilizado nas resistências fixas, em que as letras R, K e M são colocadas no lugar da vírgula, ou poderão ter um código numérico, composto por 3 algarismos, no qual o terceiro algarismo nos indica o número de zeros.

a)

d)

e)

b)

a) Alimentação: interligadas na vertical; b) Área de trabalho: interligadas na horizontal; c) Alvéolos para encaixe dos componentes

c) Tabela 5. Código alfanumérico do potenciómetro.

na protoboard; d) Alimentação: interligadas na vertical;

CÓDIGO ESCRITO NO CORPO DO POTENCIÓMETRO

VALOR OHMICO DO POTENCIÓMETRO

374

37 000 Ω

402

4 000 Ω

103

10 000 Ω

e) Divisor Central.

Figura 19. Constituição da protoboard.

eletrónica 01 1º Trimestre de 2016

210 6

3. Protoboard A Protoboard pode também designar-se por Breadboard (termo inglês) ou matriz de contacto.

Este é um dos elementos mais utilizados e úteis na eletrónica quando queremos testar circuitos eletrónicos sem ter que os soldar. A protoboard é constituída por uma matriz de contactos, conforme mostra a Figura 18:

Figura 20. Vários modelos de protoboard.

De cada um dos lados da placa existem geralmente duas linhas longas, usadas para a alimentação do circuito.

Existem, no mercado, protoboards de vários tamanhos. A protoboard é classificada segundo o número de pontos de ligação, sendo comum 400 a 6000 pontos de ligação e suporta, geralmente, uma corrente elétrica entre 1 A a 3 A.

Como fazer ligações numa protoboard 1. Utilize as linhas de alimentação, designadas por + e – para ligação da bateria ou da fonte de alimentação; 2. Utilize condutores para distribuir a alimentação pela placa; 3. Sempre que for necessário, utilize condutores para conduzir a corrente elétrica no circuito.

Figura 18. Protoboard.

Como é constituída a protoboard Os terminais dos condutores e componentes são inseridos nos orifícios da placa, obedecendo a algumas regras de forma a estabelecer as ligações pretendidas. Os pontos de ligação formam linhas verticais e horizontais.

A protoboard tem, geralmente, um divisor central que nos permite inserir corretamente os Circuitos Integrados (CI), sem que os terminais fiquem em curto-circuito.

Figura 21. Ligação da alimentação do circuito à protoboard.

Figura 22. Distribuição da alimentação pela protoboard.

Figura 23. Utilização de condutores na protoboard.
