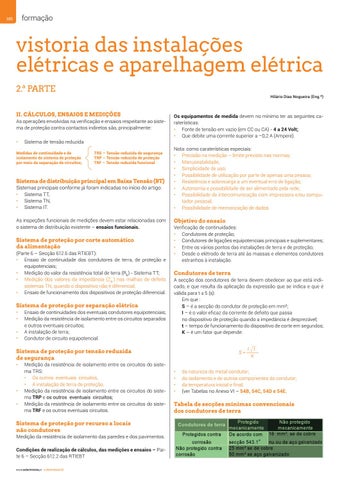

vistoria das instalações elétricas e aparelhagem elétrica 2.ª PARTE Hilário Dias Nogueira (Eng.º)
II. CÁLCULOS, ENSAIOS E MEDIÇÕES As operações envolvidas na verificação e ensaios respeitante ao sistema de proteção contra contactos indiretos são, principalmente: •
Sistema de tensão reduzida
Medidas de continuidade e de isolamento do sistema de proteção por meio da separação de circuitos;
TRS – Tensão reduzida de segurança TRP – Tensão reduzida de proteção TRF – Tensão reduzida funcional
Sistema de distribuição principal em Baixa Tensão (BT) Sistemas principais conforme já foram indicadas no início do artigo: • Sistema TT, • Sistema TN, • Sistema IT. As inspeções funcionais de medições devem estar relacionadas com o sistema de distribuição existente – ensaios funcionais.
Sistema de proteção por corte automático da alimentação (Parte 6 – Secção 612.6 das RTIEBT): • Ensaio de continuidade dos condutores de terra, de proteção e equipotenciais; • Medição do valor da resistência total de terra (RE) - Sistema TT; • Medição dos valores da impedância (ZS ) nas malhas de defeito sistemas TN, quando o dispositivo não é diferencial; • Ensaio de funcionamento dos dispositivos de proteção diferencial.
Sistema de proteção por separação elétrica • • • •
Ensaio de continuidades dos eventuais condutores equipotenciais; Medição da resistência de isolamento entre os circuitos separados e outros eventuais circuitos; A instalação de terra; Condutor de circuito equipotencial.
Os equipamentos de medida devem no mínimo ter as seguintes caraterísticas: • Fonte de tensão em vazio (em CC ou CA) - 4 a 24 Volt; • Que debite uma corrente superior a –0,2 A (Ampere). Nota: como caraterísticas especiais: • Precisão na medição – limite previsto nas normas; • Manuseabilidade; • Simplicidade de uso; • Possibilidade de utilização por parte de apenas uma pessoa; • Resistência e sobrecarga a um eventual erro de ligação; • Autonomia e possibilidade de ser alimentado pela rede; • Possibilidade de intercomunicação com impressora e/ou computador pessoal; • Possibilidade de memorização de dados.
Objetivo do ensaio Verificação de continuidades: • Condutores de proteção; • Condutores de ligações equipotenciais principais e suplementares; • Entre os vários pontos das instalações de terra e de proteção; • Desde o elétrodo de terra até às massas e elementos condutores estranhos à instalação.
Condutores de terra A secção dos condutores de terra devem obedecer ao que está indicado, e que resulta da aplicação da expressão que se indica e que é válida para t ≤ 5 (s): Em que : S – é a secção do condutor de proteção em mm²; I – é o valor eficaz da corrente de defeito que passa no dispositivo de proteção quando a impedância é desprezável; t – tempo de funcionamento do dispositivo de corte em segundos; K – é um fator que depende:
Sistema de proteção por tensão reduzida de segurança •
• •
Medição da resistência de isolamento entre os circuitos do sistema TRS: • Os outros eventuais circuitos, • A instalação de terra de proteção, Medição da resistência de isolamento entre os circuitos do sistema TRP e os outros eventuais circuitos; Medição da resistência de isolamento entre os circuitos do sistema TRF e os outros eventuais circuitos.
Sistema de proteção por recurso a locais não condutores Medição da resistência de isolamento das paredes e dos pavimentos. Condições de realização de cálculos, das medições e ensaios – Parte 6 – Secção 612.2 das RTIEBT www.oelectricista.pt o electricista 66
S=
• • • •
I t K
da natureza do metal condutor; do isolamento e de outros componentes do condutor; da temperatura inicial e final; (ver Tabelas no Anexo VI – 54B, 54C, 54D e 54E.
Tabela de secções mínimas convencionais dos condutores de terra
