BORDE

VACÍOS

Fragmentación y Contrastes Pérdida de Identidad Poca Transitabilidad Falta de Derecho a la Ciudad

El terreno es el punto medio entre el barrio obrero y la concexión con Atocha - Ficoa. Lo limita la Av. Lizardo Ruiz, que es un eje que marca una fuerte diferencia en el flujo de actividades entre los dos lados. El lugar ha ido perdiendo su identidad caracterísitica dada por la presencia de una importante fábrica (Industrial Algodonera) que fue el motivo principal de la creación del Barrio Obrero.

FLUJOS

La dinámica de movimiento de la zona se divide en dos sectores, siendo la Av. Lizardo Ruiz el eje que los separa. Existe un flujo peatonal mucho mayor en la zona cercana al centro de la ciudad que se rompe al cruzar el eje de la avenida principal, llegando al otro lado con un fuerte contraste en casi ausencia de peatones. Sin embargo, el flujo vehicular en el eje de separación de las dos zonas sigue siendo fuerte.

Existe un sistema de transporte público por medio de buses que circula a través de los ejes más fuertes señalados en el mapa. También hay una presencia alta de taxis. No se prioriza la accesibilidad del peatón. La circulación de vehículos impulsados por personas (como bicicletas) es prácticamente nula.

Flujo Peatonal

Flujo Vehicular Predominante

ELEMENTOS

Río Ambato

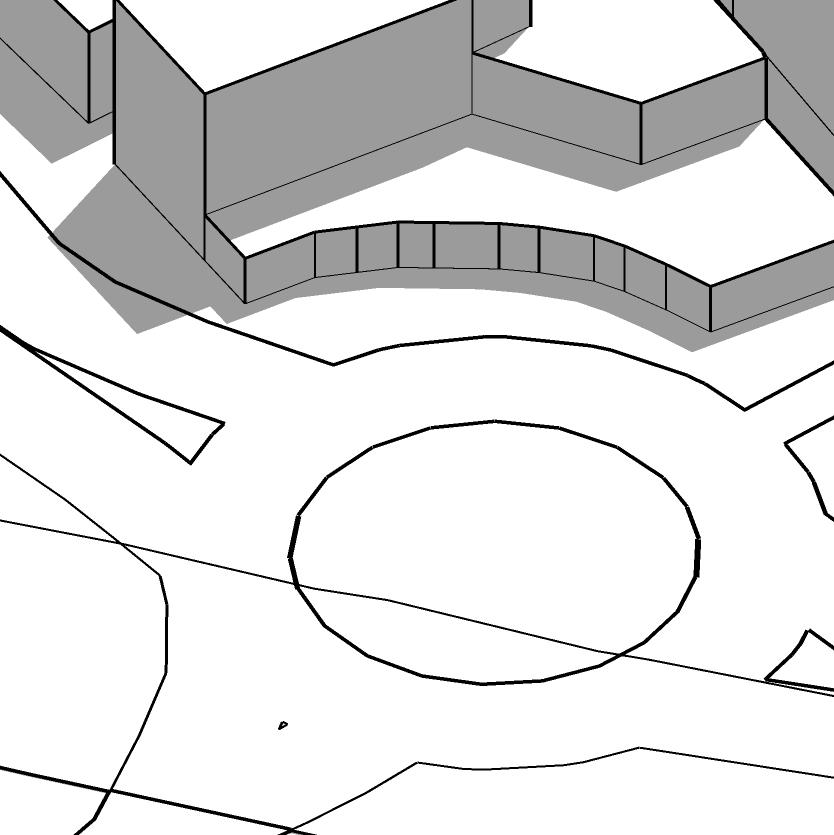

Redondel

Veredas

Muros de

Piedra Pi

Redondel Señalética

Desnivel Cubiertas Inclinadas

Parterre

Comerciales

Vegetación

Voladizos

Formas Cuadradas

Puente Juan León Mera

Industrias

LUGARES Y EVENTOS

En los lugares destinados a la educación, los estudiantes se encuentran en un rango aproximado de edad de entre 12 y 19 años. Sus actividades fuera de las instituciones se dirigen al consumo de productos en el sector, reuniones o estudio en casa, sin embargo, no existen lugares públicos abiertos para actividades lúdicas complementarias o de estadía, recreación pasiva y descanso cercanos.

Educativo

Actividad comercial constante a lo largo de la semana en la plaza Primero de Mayo desde las 04:30 (Llegada y desembarque de camiones de productos) hasta las 19:00, con picos de actividad por ferias los Domingos y Lunes, donde se registra mayor cantidad de vendedores y compradores. Se venden productos orgánicos al por menor.

Comercial

Mayor presencia de personas de edad media, entre 20 y 55 años. El espacio es un punto de venta poco regulado, existe venta ambulante de productos y desorden en el uso del espacio público (bloqueo de tránsito peatonal por puestos de venta en veredas, mayor tráfico vehicular por bloqueos, suciedad, etc). El desorden crea un ambiente poco seguro.

Iglesia Jesús Obrero como actividad principalmente relevante los fines de semana para todas las personas de 20 años en adelante, aunque existe mayor presencia de personas de mayor edad. El flujo de asistentes se incrementa los fines de samana en las mañanas.

Equipamientos educativos del sector: Colegio Nacional Ambato, U.E. La Merced y U.E. Juan Benigno Vela. Su mayor flujo se encuentra entre las 07:00 y las 8:00 y entre las 12:00 y 13:30, por la entrada y salida de estudiantes. Fuera de estos horarios, se disminuye considerablemente al flujo peatonal y vehicular de la zona.

Tras la asistencia a la Iglesia, las posibles actividades para este grupo de personas son adquirir productos en los puntos comerciales cercanos o asistir a uno de los parques o museos existentes en Atocha - Ficoa. Sin embargo, para las personas dentro del mayor rango de edad es difícil la accesibilidad a estos lugares por la topografía y por temas de seguridad.

Religioso

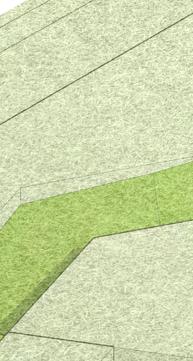

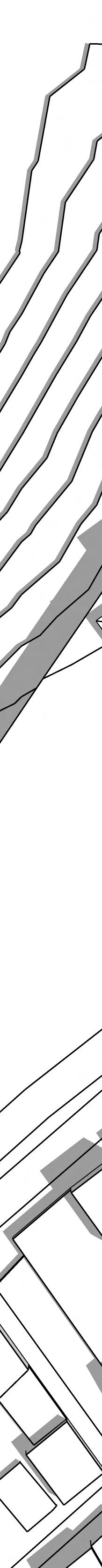

El predio se ubica en el límite del desnivel hacia el Río Ambato, con una diferencia de altura aproximada de 50m entre los dos niveles, lo que le otorga una destacable calidad visual desde una gran área de terreno (a pesar de que actualmente se encuentra encerrado entre muros). Desde el lugar, en el nivel del suelo, se pueden observar la quebrada cubierta de vegetación, el río, el puente de Juan León Mera, el perfil montañoso de la ciudad desde el Casigana hasta el Pilishurco y el paisaje urbano de Atocha - Ficoa.

TOPOGRAFÍA Y PAISAJE

El terreno, como eje divisor de las dos zonas a conectar, tiene dos caras principales: la zona centro de la ciudad como un espacio duro de mayor actividad y el borde del río, como un espacio blando que suaviza la sensación de lo lleno en el lugar. El lugar de interveción, por sus dimensiones, tiene el potencial de crear conexiones a través de la ciudad, llevando los bordes del predio fuera de sus límites legalmente establecidos. En los mapas se marcan los bordes de acuerdo al nivel de actividad en los distintos horarios, considerando la conectividad en términos de accesibilidad y seguridad al movilizarse.

Bordes diurnos Bordes

BORDES

Plaza Pública

Parque Público

CONEXIÓN

PERMEABILIDAD

VERDE

ORIENTACIÓN CONTEXTO ESPACIAL

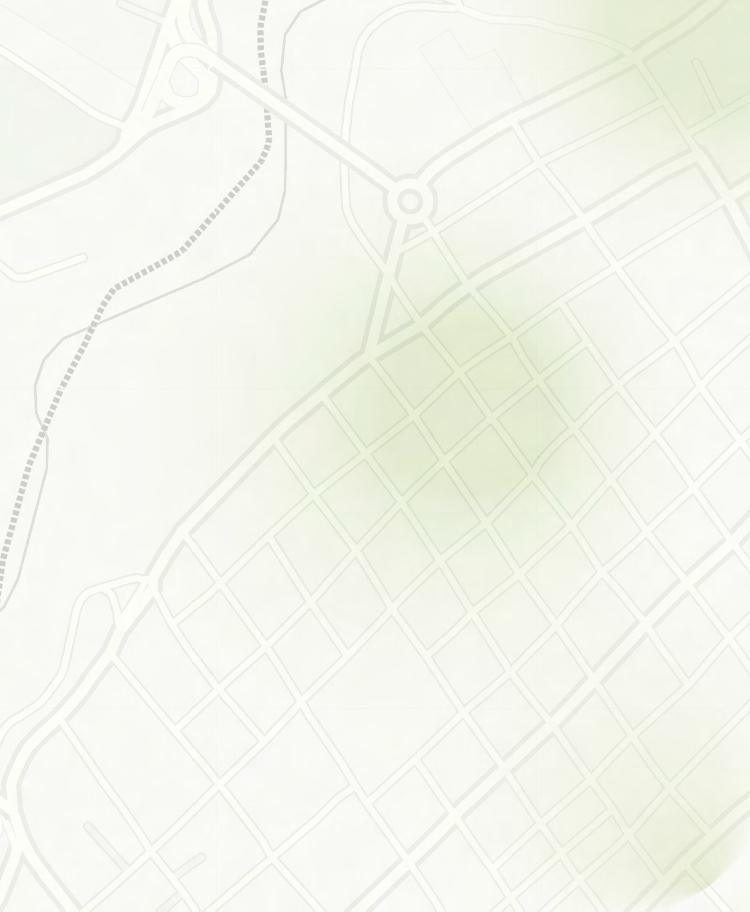

Crear un eje a través del terreno que funcione como un refuerzo los ejes comerciales existentes (marcados con línea punteada en el mapa) puede servir como un atractor para la actividad de las personas en el sitio. Este eje puede transformarse tomando la dirección visual natural de la quebrada para lograr el efecto de conectividad de las zonas divididas que se busca como meta principal de la propuesta. A través de este eje, la orientación física del terreno permitirá una mayor permeabilidad de la ciudad hacia el proyecto.

IDENTIDAD

MENSAJE Y SIGNIFICADO

Uno de los usos más importantes del sector del barrio obrero es el residencial. Su contexto se remonta a la época de la Industrial algodonera, cuya presencia en este lugar representó el asentamiento de muchas familias a su alrededor. En la calle Vásconez aún se encuentran alrededor de 10 casas que fueron construidas por los obreros de la Industrial Algodonera y que conserva su esencia. Muchas de estas familias siguen teniendo presencia en la zona a través de sus nuevas generaciones y requieren espacios que les garanticen su derecho a la ciudad.

El final de la existencia de la industria más importante de esta zona no marcó el fin del movimiento comercial de manera generalizada. Muchas de las personas aún se dedican a otras actividades productivas en el mismo barrio, como las gastronómicas, de textilería y locales comerciales especializados. La plaza Primero de Mayo y el Mercado Colón se convirtieron en los dos centros principales de comercio.

La tradición religiosa se ha conservado, sobre todo por la existencia de la iglesia Jesús Obrero, siendo el evento cultural predominante del lugar. La iglesia fue creada en 1962.

El Barrio Obrero es uno de los lugares más cercanos a las áreas con mayor presencia de vegetación de “la tierra de las flores y las frutas”. A pesar de que es un potencial no explotado, en este momento se encuentra cerca de lugares como los jardines botánicos o el paseo ecológico del parque Luis A. Martínez “El Sueño”.

El momento histórico más importante del barrio obrero se enuentra cerca de la década de 1940, cuando la Industrial algodonera fue una de las fábricas con mayor relevancia del país que se dedicó a la producción de textiles para sábanas, camisas y toallas. Su producción fue tanta que se necesitó cubrir las 24 horas de turno, teniendo como trabajadores a más de dos mil habitantes de los cien mil que existían al momento en la ciudad.

COMPOSICIÓN ARQUITECTÓNICA

ASPECTOS DE LA FORMA

Conceptos de la Forma

Principios Ordenadores

Los quiebres de la porción del Río Ambato frente al terreno siguen la dirección del perfil del paisaje alrededor del lugar. Por esta razón, se ha considerado que el eje de lo construido sobre el terreno se transforme al zigzag natural de la topografía, facilitando la maximización del aprovechamiento del entorno para el volumen. Tras la transformación, se sustraen las intersecciones del volumen con los ejes urbanos de las calles secundarias, conectando ambos lados del sector.

Concepto: Conexión, Ruptura - Principio ordenador: Pauta (eje del río), modulación respecto a las manzanas.

COMPOSICIÓN ARQUITECTÓNICA

ASPECTOS DE LA FORMA

Geometría y Malla

Para lograr los quiebres propuestos se ha geometrizado la forma del río, creando un sistema modular basado en el ángulo de 135° por la similitud de su abertura a la forma natural de la quebrada y su flexibilidad de unión para los ángulos rectos por suma de ángulos (90° + 45°).

Además, el ángulo permite la unión de dos mallas de cuadrados modulares cuyas intersecciones crean los futuros puntos de apoyo estructural, donde la primera malla genera la segunda por medio de las diagonales de sus cuadrados, creando una segunda malla de dimensión L = L√2.

COMPOSICIÓN ARQUITECTÓNICA

ASPECTOS DE LA FORMA

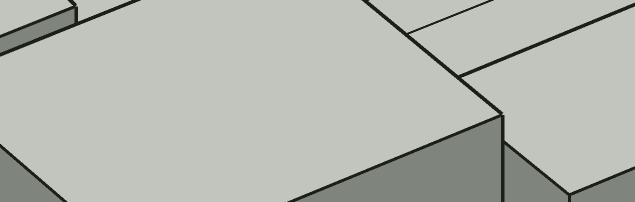

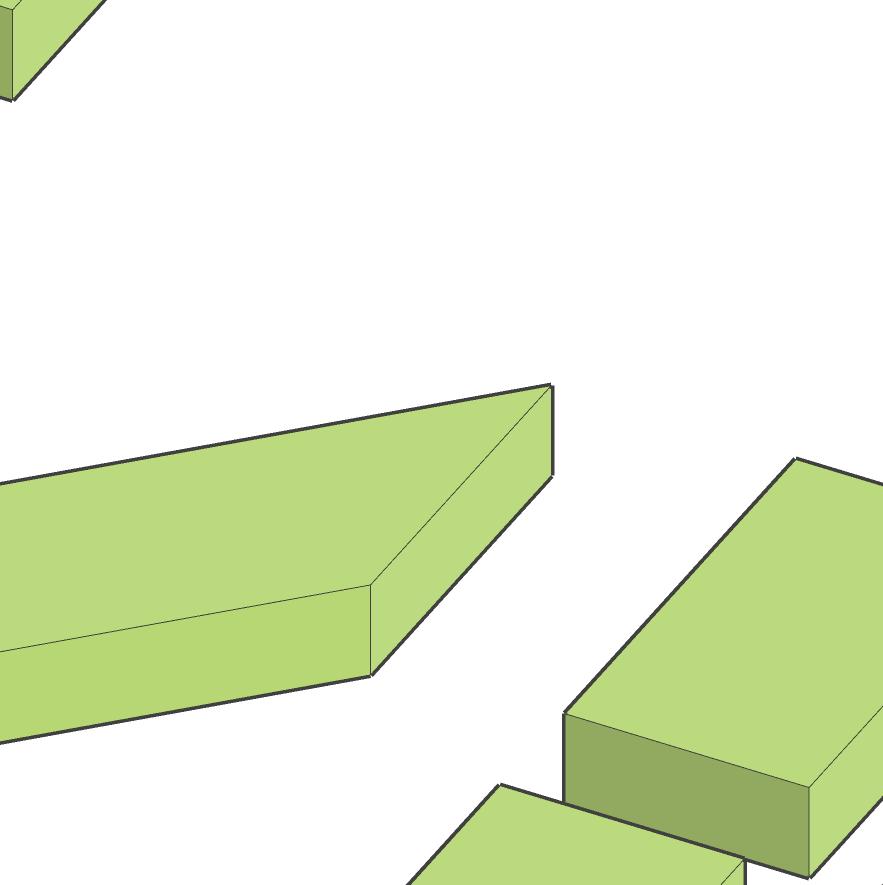

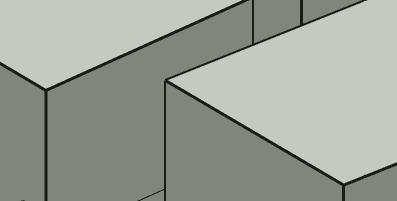

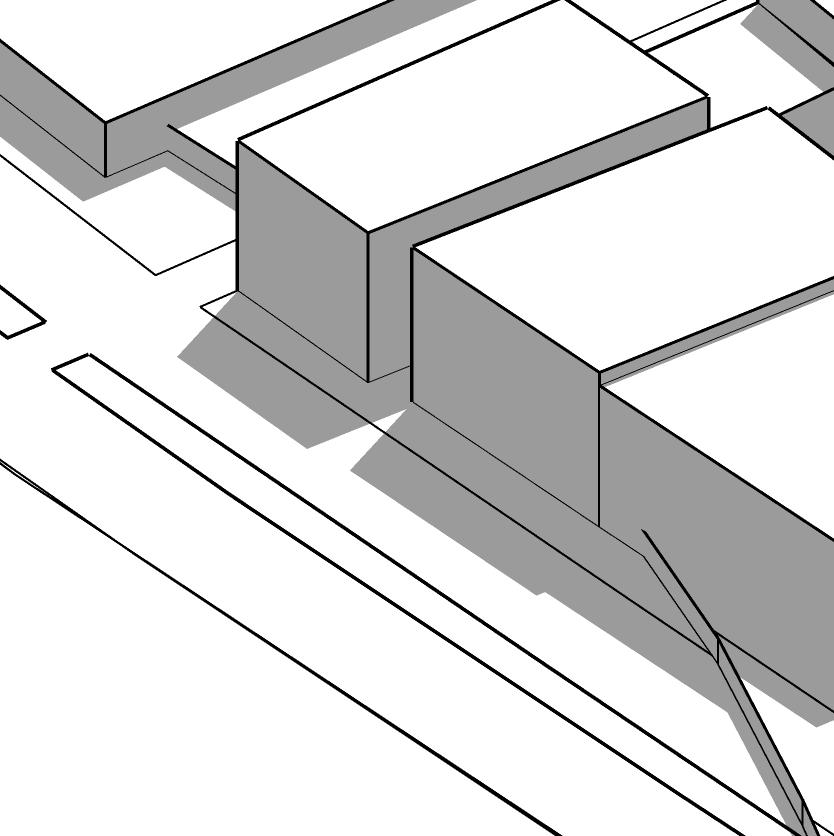

A partir del volumen obtenido (10), se repalntean los llenos y vacíos a partir del juego de circulaciones posibles por los puentes creados. Se busca maximizar el espacio recorrible minimizando los ángulos que tiendan a cerrarse (espacio desperdiciado).

Finalmente, se recuperan las áreas sustraídas en un nuevo volumen en el cuarto nivel (tercer nivel a partir de la calle), convirtiéndolas en miradores.

1. Repetición del módulo, creando un sendero.

2. Espejo del módulo inicial, creando un nuevo sólido.

3. Repetición del nuevo sólido obtenido.

4. Suma de todas las nuevas figuras.

5. Repetición del resultado (4) en un piso superior.

6. Traslado del módulo inicial al tercer nivel, se crea una volumetría aterrazada en dirección al río.

7. Sustracción de los elementos dentro en la circulación media. Se incrusta el piso inferior en el terreno.

8. Ruptura del volumen a través de los ejes urbanos.

9. Conexión del volumen con las áreas laterales (plaza y parque).

10. Cubierta del espacio con elementos de circulación horizontal, conexión del espacio interno de la volumetría

Dimensiones

La escala del volumen se rige a la altura promedio de edificación del sector. Se busca la mímesis, por lo cual se sugiere no exceder de manera notoria los 16 metros de altura, teniendo una altura de piso aproximada de 4 metros para la construcción del proyecto. Los senderos y los volúmenes tienen 10 metros de ancho.

del Los senderos y los volúmenes tienen 10 metros de ancho.

COMPOSICIÓN ARQUITECTÓNICA

ASPECTOS DE LA FORMA

La estructura se genera a partir de la malla creada para la volumetría, utilizando el criterio de la suma de ángulos explicado anteriormente. A pesar de ser un conjunto arquitectónico, los sólidos se separan y manejan como estructuras aisladas, para dar al conjunto un mejor comportamiento estructural. El planteamiento estructural se efectúa con los siguientes pasos:

Descomposición de la volumetría en piezas más pequeñas, haciendo que los nuevos volúmenes obtenidos sean lo más regulares posible.

Aplicación de la malla en cada una de las piezas. Cada pieza puede tener una distinta configuración, pero deben mantenerse las medidas de la malla y su geometría.

Recomposición de las piezas una vez que han sido ajustadas nuevamente según la malla.

Colocación de los puntos de apoyo estructurales.

MOVIMIENTO

El sector tiene predominancia de color gris e históricamente sus construcciones han sido realizadas con piedra y madera. Con este antecedente, se propone el uso de materiales nobles, dando predominancia al hormigón visto y el acero, pudiendo utilizar como tercer elemento los paneles de madera (pieles, revestimientos específicos, etc.) y el cristal.

Volumen sperior. Mirador. Su estructura es oredominante, por lo que se busca hacer de ella el elemento escultórico atractor y que puede combinarse con pieles para el confort respecto al entorno

MAQUETA CONCEPTUAL

FUNCIONALIDAD

Programa general y lugar

El programa interno del edificio basa su funcionamiento alrededor del flujo comercial de la zona. En general, la idea es complementar las ofertas comerciales del sector en lugar de competir con ellas, creando espacios que puedan exhibir los productos y servicios ofertados tanto en el interior como en el exterior. La conformación de patios interiores, dobles y triples alturas, terrazas y conexiones con puentes sirven al propósito de unificar los distitos bloques del programa a través de un sendero interno.

Se proponen usos mixtos en el programa debido a que un lugar destinado prioritariamente al comercio tiene un mayor flujo de personas cuando se provee de sitios públicos dentro de su arquitectura, razón por la que se piensa en proveer sitios de coworking y terrazas al aire libre en plantas medias.

Las plantas superiores albergarían principalmente a los espacios de alimentación, puesto que son los que requieren un cuidado mas riguroso de los niveles de confort por su actividad de cocina (olores, desechos, etc.) y para aprovechar el potencial visual en las terrazas y el bloque de mirador.

Exteriormente, se matiene la idea general de un programa que contenga en sus alas laterales un parque y una plaza, como explicado anteriormente, contando con espacios de exposición cultural, museo y zonas de recreación pasiva. Estos espacios dispondrían de su propio programa interno en el momento de la definición a detalle del programa.

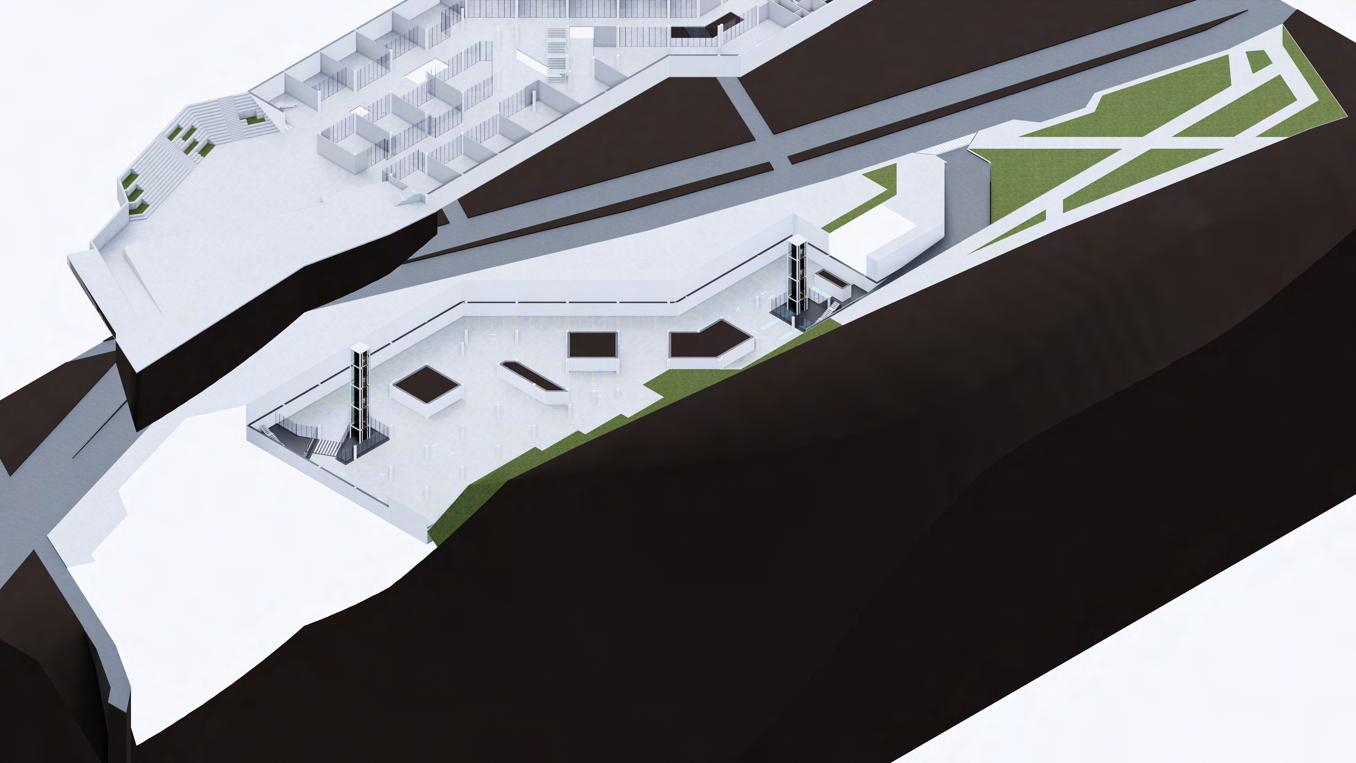

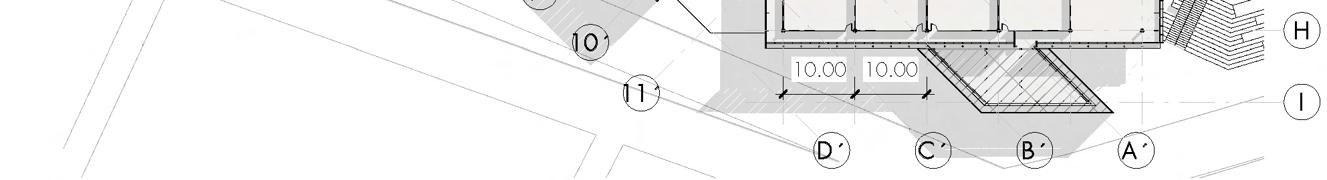

IMPLANTACIÓN

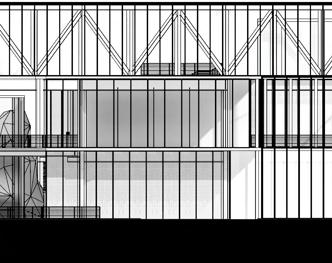

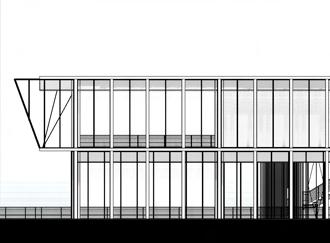

Elevación Frontal Esc. 1:500 Esc. 1:500

Elevación Posterior

Esc. 1:500

Elevación Lateral Izquierda

Esc. 1:500

Elevación Lateral Derecha

Sección

Sección b - b Esc. 1:500

El edificio del proyecto BORDE se concibe como un juego de espacios interconectados por circuitos de circulaciones distribuidos en un eje de tres puntos de importancia: centro del edificio, eje de la plaza y eje del parque, por lo que se interconecttan estos tres elementos.

La intención de esta forma de arquitectura es la versatilidad, pensando en que un edificio como este puede ser apto para una mayor variedad de programas funcionales conforme las nuevas necesidades en el futuro de sus usuarios, con la mínima intervención física posible. Por esta razón, aunque se plantea un programa inicial, este es solamente una invitación a pensar en la integración de otras actividades que transformen el uso del edificio actual.

1. Mirador, Salon de usos variables.

1.1. Servicios Higienicos.

2. Zona de alimentación y Servicios

2.1. Sala pasiva, observación (hacia la plaza y hacia el parque).

2.2. Terraza accesible del patio de comidas.

3. Paseo comercial al por menor (Retail)

3.1. Co-working y reuniones.

3.2. Almacenaje general, bodegas.

3.3. Espacio abierto para promoción de comercio

4. Museo del Barrio Obrero

5. Paseo comercial al por menor (Retail)

5.1. Sala abierta, descanso.

5.2. Zona Bancaria.

6. Plaza pública del Barrio Obrero

7. Parque del Barrio Obrero

7.1. Áreas de recreación pasiva y descanso. Vista a la quebrada.

8. Estacionamientos

8.1. Acceso de subsuelo y zona de estacionamiento para discapacitados.

8.2. Acceso Secundario.

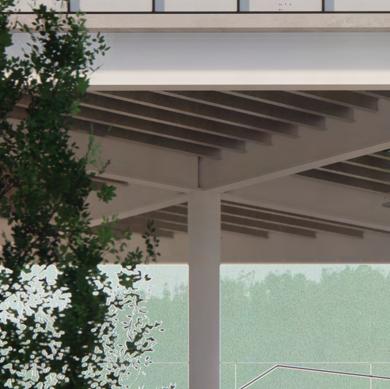

DC-1: Detalle general de columna y fachada esc. 1:100

DC-2: Estructura y envolventes del mirador esc. 1:100

1. Sistema de paneles de vidrio con perfilería de tubos circulares de aluminio.

1. Acceso por elevador.

2. Perfilería circular de aluminio.

3. Recubrimienro superior de cubierta con paneles de vidrio.

4. Recubrimiento inferior de cubierta con paneles de metal perforados.

5. Envolvente lateral, paneles metálicos perforados.

6. Sistema de cerchas.

7. Estructura de cubierta con viguetas.

8. Refuerzo de varilla de acero en espiral con barras transversales.

9. Recubrimiento de hormigón (columna compuesta).

8. Losa steel deck.

9. Sistema de vigas principales.

10. Columna compuesta circular con perfil metálico embebido, conectada al sistema de cerchas por medio de placa empernada.

2. Losa steel deck.

3. Viguetas de acero.

4. Vigas principales de acero.

5. Perfilería de tubos cuadrados de aluminio.

6. Panel metálico perforado.

7. Columna de acero.

10. Losa steel deck.
