Konverze laboratoří na bydlení
Vlastní návrh pro Marco Polloni Architetto 2022
Miláno, Itálie
Dostala jsem jedinečnou příležitost navrhnout celou studii sama. Cílem bylo přeměnit budovu staré laboratoře na příležitostní bydlení, které bude sloužit klientům investora během jejich pobytu v Milánu.
Budova se nachází v centru Milána v tradičním vnitrobloku, a proto bylo náročné splnit všechna omezení, jako je dodržení výšky budovy a existujících otvorů.
V Milánu není mnoho zeleně, takže jedním z hlavních požadavků investora bylo vytvořit „zahradu“. Hlavní převýšený prostor je otevřený obývací pokoj
s kuchyňským koutem a výhledem do zeleného patia.
Nad prostorem garáže, kterou bylo nutno zachovat jsem umístila spací část, oddělitelnou od okolí závěsy tak, aby se zde dal zabezpečit dostatek soukromí.
Vedle garáže se nachází koupelna s prádelnou, která podle italských norem musí byt oddělena dveřmi. Schodiště poskytuje úložný prostor a nad koulenou se nachází malá terasa, jelikož tento prostor kvůli malé světlé výšce nemohl byt využit jako obytný.
1 2 0 1 2m 14x270x170 2 1 0 1 2m 14x270x170 2 1 0 1 2m
Komplex La Mina
Espacio 18 Arquitectura
září - prosinec 2023
Oaxaca, Mexiko

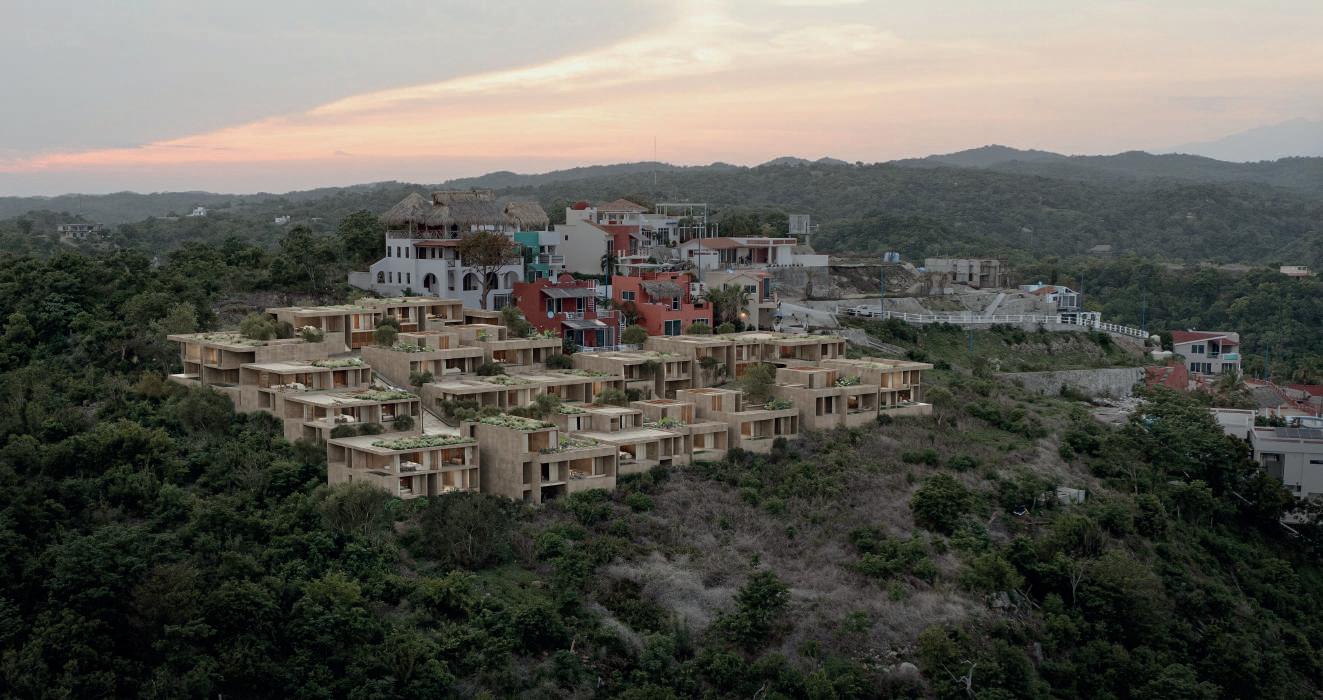

Projekt, na kterém jsem pracovala v Mexiku, je komplex 20 vil na pobřeží Tichého oceánu. Byl to developerský projekt.
Většina práce spočívala v přípravě kompletní projektové dokumentace, něco jako naše prováděcí dokumentace. Dělala jsem všechny stavební výkresy, včetně výkresů instalací, elektřiny, povrchových úprav, rozkresů kuchyní a koupelen, výpisů prvků atd.
částech Mexika je poměrně dost sucho a hlavně žádné vodovodní potrubí a kanalizace. Každý dům má proto svůj vlastní systém úpravy vody, který nám umožňuje znovu používat upravenou vodu.
Kredit za vizualizace patří vizuálnímu studiu Raum.
MASTER PLAN
Důležitou součástí tohoto projektu je opětovné využití vody. V těchto
MASTER
MASTER PLAN
PLANTA DE ACCESO
PLANO
DE CONJUNTO
PLANO DE CONJUNTO Escala grafica: 0.50 1.00 1.50 2.50 4.00 MP-01
PLAN PLANTA DE ACCESO
PLANTA
ACCESO PLANO DE CONJUNTO
DE
A B C D E F G H B' A B C D H A B C D E F G H B' 1 2' 3 6 7 8 10 12 13 1 4 5 12 13 11 2 8 9 13 12 13 11 8 8 A B C D H Escala grafica: A-01 P-1C P R O T O T I P O 1 C PLANTA DE ACCESO PRIMER NIVEL C-01' C-01 C-03 C-02' C-02 C-03' C-01' C-01 C-03 C-02' C-02 C-03' 13 CORTE C-01 CORTE C-02 7 8 13 6 2 11 10 C-01' C-02' A B C D G H B'' A B C D E' G H 1 3 7 8 13 1 4 12 13 11 2 E' B'' 5 A-02 P-1C CORTE C-01 P R O T O T I P O 1 C PLANTA DE TECHOS CORTE C-02 CORTE C-03 7 8 12 11 5 4 1 7 8 13 6 2 11 10 2' C-01' C-01 C-03 C-02' C-02 C-03' A B C D G H B'' A B C D E' G H 1 3 7 8 13 1 4 12 13 11 2 E' B'' 5 Escala grafica: A-02 P-1C CORTE C-01 P R O T O T I P O 1 C PLANTA DE TECHOS CORTE C-02 CORTE C-03 13 7 8 2 12 7 8 12 11 5 4 1 7 8 13 6 2 11 10 2' C-01' C-01 C-03 C-02' C-02 C-03' Escala grafica: 0.50 1.00 1.50 2.50 4.00 A-02 P-1C 1 3 7 8 13 1 4 12 13 11 2 5 Escala grafica: 0.50 1.00 1.50 2.50 4.00 A-02 P-1C CORTE C-01 R O T O T I P O 1 C PLANTA DE TECHOS CORTE C-02 CORTE C-03 13 7 8 2 12 7 8 12 11 5 4 1 7 8 13 6 2 11 10 2' C-01' C-01 C-03 C-02' C-02 C-03'
Interiér bytu v Praze
Realizace s Ing. arch. Veronika Jilčíková, Ph.D.
2021
Praha, Česko

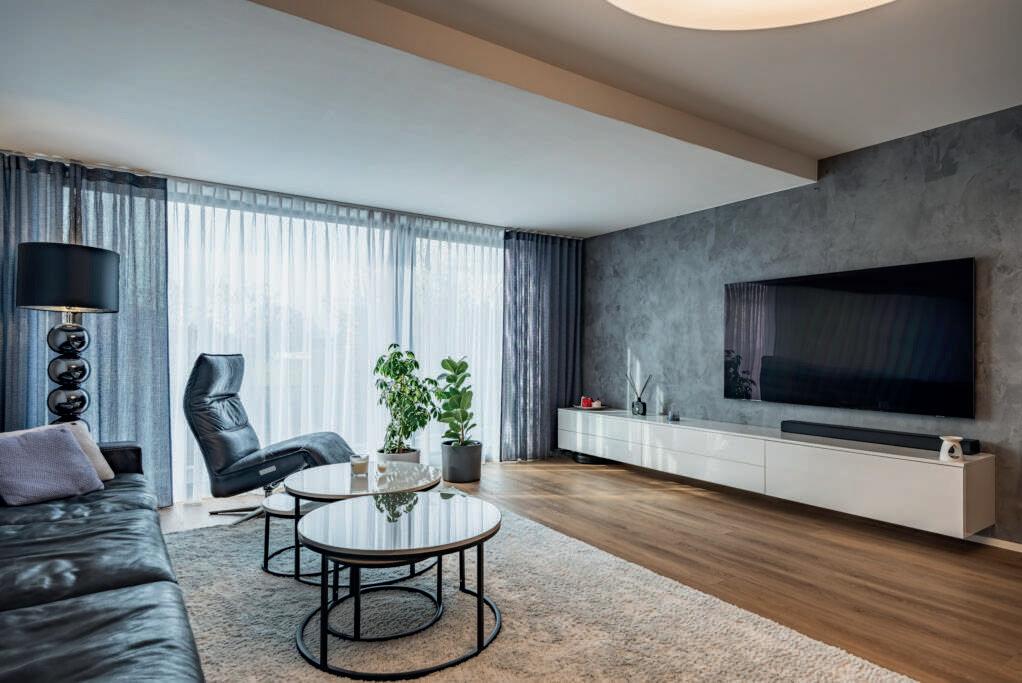

Hlavním cílem tohoto projektu bylo vytvořit luxusní a nadčasový interiér pro našeho investora, který bude na první pohled pánský, ale nebude působit chladně.
Vzhledem na to že byt není úplně velký, snažili jsme se šikovně využít každý prostor. Například knihovna má vestavěný bar.
Důležitý byl výběr kvalitních materiálů. Kombinace světle šedé a dubového
dřeva vytváří nadčasový, sjednocený a příjemný interiér. Osvětlení bylo také velmi důležitým prvkem vzhledem na to, že apartmán je poměrně tmavý. Obývací pokoj tak má své velké centrální světlo a na dotvoření atmosféry jsou zde různé druhy lamp a LED pásků v knihovně, takže osvětlení je variabilní a přizpůsobitelné různým situacím.
materiál nábytek :
- bílá lesk
- imitace kámen
- tmavě šedá
- nerez - betonová stěrka
- hrany
Pohled
ostrůvek
Před výrobou nutno zaměřit, rozměry jsou pouze orientační dle stavebních výkresů Výrobní výkresy nábytku musí být předloženy na schválení a zkonzultaci architektovi Veškěré změny materiálů či detailů musí být schváleny architektem projektu interiéru Materiály a prvky budou vzorkovány
Pohledy 3
1:40
Veronika Jilčíková Charlotte Ivanová tel 732113315
C A D B E F G 885 600 600 850 600 600 575 735 4 135 800 750 900 750 950 1 650 850 1 100 600 350 1 400 1 400 1 400 300 800 650 1 100 650 1 510 325 950 325 285 2 030 780 900 370 5 685 2 635 285 2 350 950 700 480 4 200 magnetická popisovací tabule integrovaná kapsa na houbičky TV obraz integr odsavač zásuvky z boku TV závěs + záclona sokl v 1 2 jen záclona přesun vypinač průchodka bílá lak kov dřez držák popis jednotlivých prvků: 1x kuchyňská linka, bílá lesk 1x ostrůvek 2400x925x850 mm 1x stůl 1600x925x900 mm, kovová noha 1x knihovna sokl v půlce Půdorys A B C D A B C D E F G H Před výrobou nutno zaměřit, rozměry jsou pouze orientační dle stavebních výkresů Výrobní výkresy nábytku musí být předloženy na schválení a zkonzultaci architektovi Veškěré změny materiálů či detailů musí být schváleny materiál nábytek : - bílá lesk - imitace kámen - tmavě šedá - nerez - betonová stěrka - hrany ABS 0 8-1mm GSEducationalVersion 120 385 385 36 575 350 350 400 925 575 1 100 2 600 1 485 600 850 600 600 600 2 030 780 900 370 5 685 978 980 978 2 936 600 600 120 416 416 416 416 416 400 350 500 2 600 skrytá garnýž stěrka - imitace betonu s výraznou kresbou magnetická popisovací tabule úpravna vody myčka výsuv zásuvka výsuv zásuvka police tl 25 mm LED osvětlení LED osvětlení klimtizace 130 166 166 350 300 1 400 1 400 1 400 650 1 100 650 2 400 925 2 600 480 120 341 36 160 36 160 36 36 TV TV skrytá garnýž skrytá garnýž koš výsuv servo příborník 800 2 400 978 980 978 2 936 600 myčka 714 36 750 LED osvětlení Pohled
B
1x knihovna, sokl
půlce 1x skříňka
TV 4200x350x480 mm
stolek
950 mm,
mm
stolek
ostrůvek
A Pohled
popis jednotlivých prvků: 1x kuchyňská linka 1x stůl 1650x750x900 mm, kovová noha
v
pod
1x
ø
v 350
1x
ø 700 mm, v 500 mm 1x
1700x925x850 mm
A B C D E F G A B C D E F G
na
ABS 0 8-1mm - dvířka hladká bílá lesk - zádová deska - kovolaminát - profily bílé - průchodka bílá lak kov - garnýž dvojkolejnička - plast nízká - záclona - sněhově bílá organza - závěs -taupe (jen obýv pokoj)
Apartmán v Las Gaviotas
EstebanRosell arquitectura
2022
Las Gaviotas, Tenerife, Španělsko
Tento malý byt se nachází v budově Las Gaviotas , kterou navrhl slavný kanárský architekt Luis Cabrera. Nachází se severovýchodně od Santa Cruz de Tenerife. Budova je jedinečná svou polohou a umístěním, přičemž je prakticky vestavěná do skály, nabízejíc krásné výhledy.
Návrh vycházel z potřeb a přání klientky. Je pro mladou ženu, která miluje barvy a vzory. Záměrem bylo vytvořit prostor, který lze plně otevřít, ale zároveň umožňuje separovat jednotlivé funkce. Protože je prostor opravdu
omezený, soustředily jsme se na každý jednotlivý detail a navrhly některé vestavěné kusy, jako je pohovka na míru a venkovní sezení, které nám umožňují využít plný potenciál tohoto bytu a vytvořit další úložný prostor.
ESTADO REFORMADO TERRAZA COCINA BAÑO HALL SALÓN-COMEDOR Alt. Falso techo: 2.55m Alt. Falso techo: 2.79m 0,6 x 1,1 m 0,9 x 1,1 m Placa de Cocción Lavadora 0,6 x 1,1 m Nevera Fregadero 0,7 x 0,7 m planta de mobiliarios E-01 E-02 E-03 1,0 x 1,1 m MUEBLES EN LA TERRAZA ABIERTO Alt. Falso techo: 2.79m BALDA MUEBLE EN LA TERRAZA MADERA 2,62M X 21,05M X 1,35M FREGADERO PLACA ELÉCTRICA LAVAVAJILLAS PLACA DE GAS HORNO CAJONES CAJONES CAJONES MESA/ MADERA 0,45M 0.45M arq 10 julieta esteban rosell a r q u e c u a 822 041 798 639 314 091 www estebanrosell com CALLE COSTA Y GRIJALBA 2 SANTA CRUZ DE TENERIFE ESTADO REFORMADO TERRAZA COCINA BAÑO HALL SALÓN-COMEDOR Alt. Falso techo: 2.55m Alt. Falso techo: 2.79m 0,6 x 1,1 m 0,9 1,1 m Placa de Cocción Lavadora 0,6 x 1,1 m Nevera Fregadero 0,7 x 0,7 m planta de mobiliarios E-01 E-02 E-03 1,0 1,1 m MUEBLES EN LA TERRAZA ABIERTO Alt. Falso techo: 2.79m BALDA MUEBLE EN LA TERRAZA MADERA 2,62M X 21,05M X 1,35M FREGADERO PLACA ELÉCTRICA LAVAVAJILLAS PLACA DE GAS HORNO 20/10/2022 CAJONES CAJONES CAJONES MUEBLES EN LA TERRAZA CERRADO MESA/SILLA MULTIFUNCIONAL VISTA FRONTAL VISTA LATERAL OTRA VISTA LATERAL BALDA DETALLE APERTURA MESA/ SILLA MULTIFUNCIONAL 3 PIEZAS MADERA 0,45M X 0,45 M 0.45M DE FONDO FORMATO PLANO MOBILIARIOS FASE 1:50 A3 PROYECTO SITUACIÓN REFORMA DE VIVIENDA LAS GAVIOTAS PROMOTOR SANTA CRUZ DE TENERIFE COMUNICACIÓN PREVIA DE OBRA RAQUEL CASTILLA GARCÍA julieta esteban rosell a r q u e u r a 822 041 798 639 314 091 www estebanrosell com CALLE COSTA Y GRIJALBA 2 SANTA CRUZ DE TENERIFE ESTADO REFORMADO TERRAZA COCINA BAÑO HALL SALÓN-COMEDOR Alt. Falso techo: 2.55m Alt. Falso techo: 2.79m 0,6 1,1 m 0,9 x 1,1 m Placa de Cocción Lavadora 0,6 x 1,1 m Nevera Fregadero 0,7 x 0,7 m planta de mobiliarios E-01 E-02 E-03 1,0 1,1 m MUEBLES EN LA TERRAZA ABIERTO Alt. Falso techo: 2.79m BALDA MUEBLE EN LA TERRAZA MADERA 2,62M X 21,05M X 1,35M FREGADERO PLACA ELÉCTRICA LAVAVAJILLAS PLACA DE GAS HORNO CAJONES CAJONES CAJONES MUEBLES EN LA TERRAZA CERRADO MESA/SILLA MULTIFUNCIONAL VISTA FRONTAL VISTA BALDA DETALLE APERTURA MESA/ SILLA MULTIFUNCIONAL - 3 PIEZAS MADERA 0,45M X 0,45 M 0.45M DE FONDO FORMATO PLANO MOBILIARIOS FASE 1:50 A3 PROYECTO SITUACIÓN REFORMA DE VIVIENDA LAS GAVIOTAS PROMOTOR SANTA CRUZ DE TENERIFE COMUNICACIÓN PREVIA DE OBRA RAQUEL CASTILLA GARCÍA
2. místo ve studentské ideové soutěži, spolupráce s Annou-Marií Bajerovou
3. ročník, zimní semestr 2020/2021
AZ Tower, Brno, Česko
Cílem našeho návrhu bylo vylepšit vstupní foyer, které je navzdory velikosti a majestátnosti budovy poměrně malé, tmavé a působí nereprezentativním dojmem. Abychom oživily a přinesly světlo do tohoto prostoru, rozhodly jsme se pracovat s dichroickým sklem.

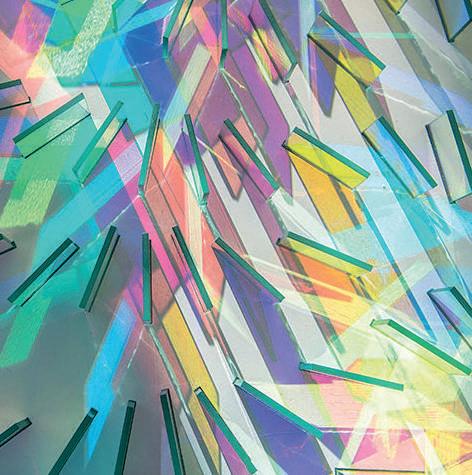

Dichroické sklo selektivně odráží určité vlnové délky světla. Vytváří se vrstvením skla, oxidů a kovů. Barevné dichroické skleněné panely jsou ukotveny v bílé kovové stěně ve foyer, nad kterou je světlík. Namísto použití umělého osvětlení skleněných panelů jsme použily právě tento stávající
Část not zakódované skladky
osvětlovací prvek. Odrazy se tak mění jak v průběhu dne, tak každý den, podle počasí a množství světla které na ně dopadá.
Umístění panelů není náhodné. Do této instalace jsme zakomponovaly skladbu s názvem Pohádka od Leoše Janáčka. Skladba byla vybrána kvůli úzkému spojení Leoše Janáčka s Brnem.
Každému tónu jsme přiřadily dominantní barvu a pevné otočení každého skleněného panelu. Jinak mají všechny panely stejnou velikost. Jednotlivé pauzy se také zadávají jako prázdná místa.

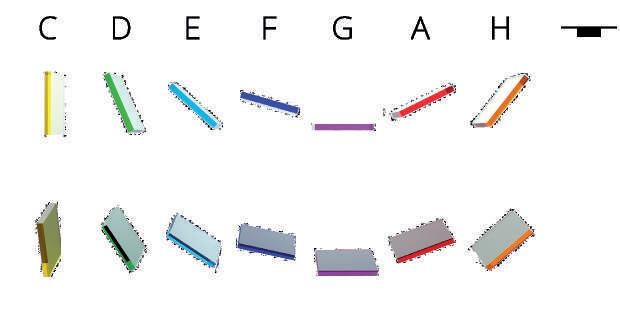

Systém kódování

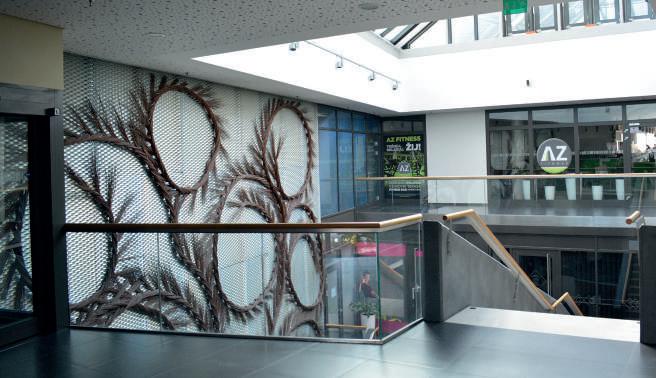

Reální použití dichroického skla od Chris Wood Light
Skleněná pohádka
Original state
Design proposal
Vitrína na loutky
Bakalářská práce - detail
4. ročník, zimní semestr 2021/2022 Sebranice, Česko

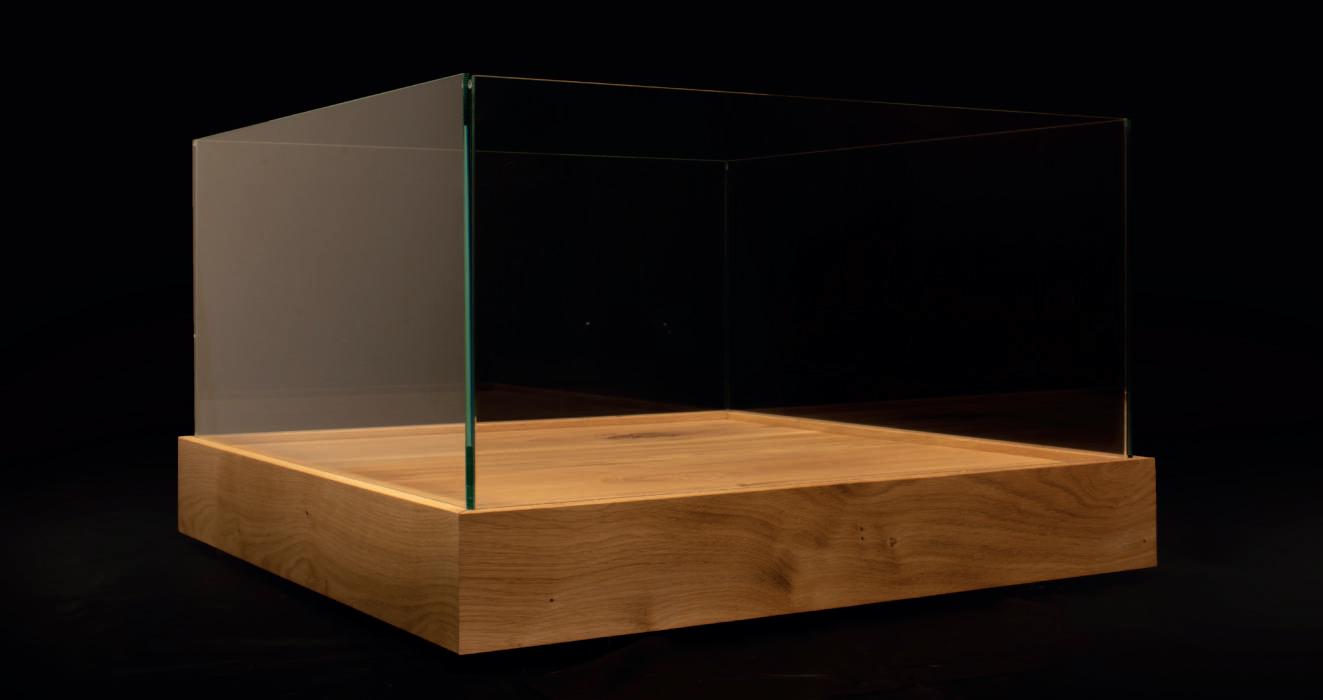

Součástí mé bakalářské práce bylo navrhnout a zkonstruovat architektonický detail. Protože jednou z částí mého projektu je muzeum loutek, rozhodla jsem se pro výstavu loutek navrhnout vitrínu.

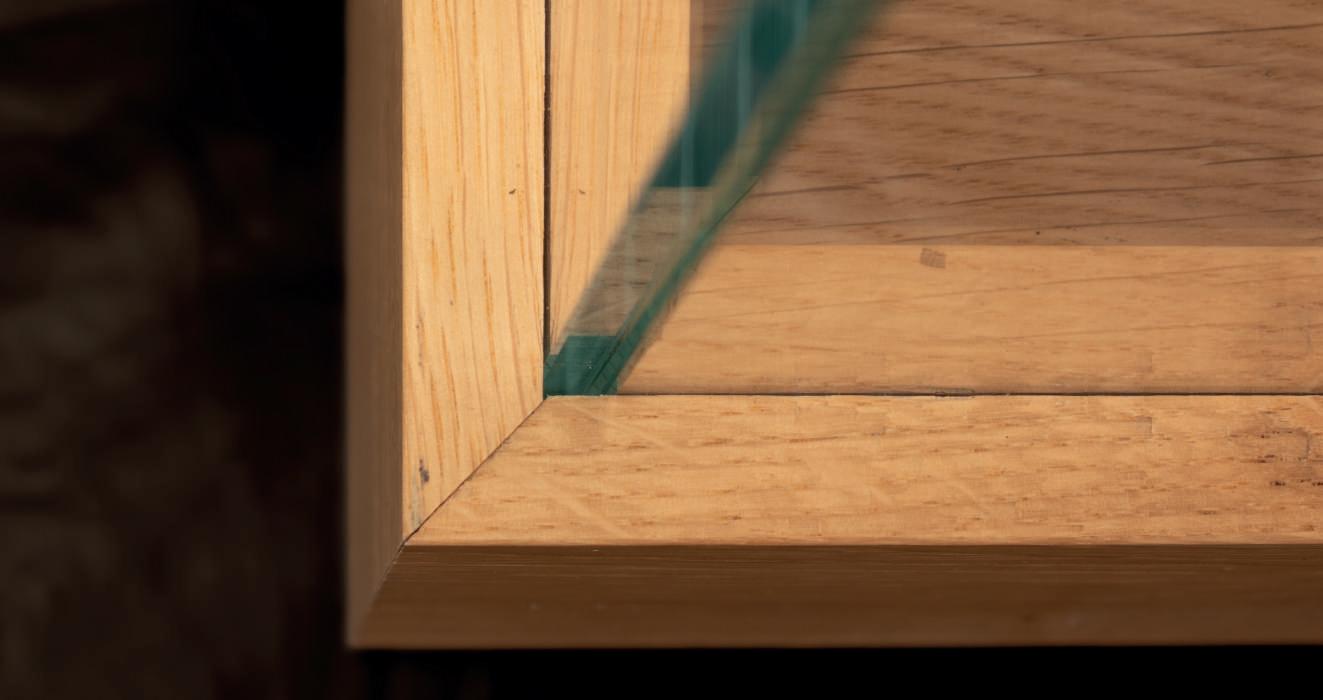

Vybrala jsem jednoduchý tvar vhodný pro různé typy loutek a tradiční čisté materiály – dubové dřevo a sklo. Ve spodní části je kovová základna, takže se zdá, že vitrína levituje. Zároveň to umožňuje jednoduchý úklid a údržbu.
Osvětlení vychází z horní konstrukce. Vitrína se otevírá vytažením jednoho skleněného panelu a zbytek je pevná konstrukce. Svařované kovové posuvné profily, které slouží k upevnění loutek, lze vytáhnout a umístit tam podle potřeby. Vitrínu je tak možné využít pro malé i velké loutky, do různých prostorů, a bez problému je spolu kombinovat.
ÚHELNÍK 35 x 35 x 16 mm tl 1 5 mm
VRUT 3 0 x 13 mm se ZÁPUSTNOU HLAVOU
MEZERA PRO MANIPULACI SE SKLEM
MASIVNÍ DUBOVÁ DESKA 25 mm
VRUT 3 0 x 13 mm se ZÁPUSTNOU HLAVOU
VRUT 3 0 x 13 mm se ZÁPUSTNOU HLAVOU
ZARÁŽKA PROTI POHYBU SKLA
HLINÍKOVÝ PROFIL PRO LED PÁSKY 16 x 6 mm
NACVAKÁVACÍ OPÁLOVÝ DIFUZOR PRO HLINÍKOVÝ PROFIL
OCELOVÝ JEKL 20 x 10 x 1 mm, S PRŮŘEZEM 10 mm
ÚHELNÍK 35 x 35 x 16 mm tl 1 5 mm PŘEKLIŽKA 5 mm
MASIVNÍ DUBOVÁ DESKA 25 mm
OCELOVÝ PLÁT 15 x 10 x 2 mm PŘIVAŘENÝ K TRUBCE
TRUBKA Z NEREZOVÉ OCELI Ø 8 mm SVAŘOVANÁ
BEZPEČNOSTNÍ SKLO KALENÉ 6 mm, ZAPUŠTĚNÉ, LEPENÉ
BEZPEČNOSTNÍ SKLO KALENÉ 6 mm
VRUT
VÝSTAVN Í VITRÍNA NA LOUTKY
POPIS
Součástí zadání obnovy barokní fary je vytvoření výstavních prostor pro loutky Majitelé objektu patří mezi odborníky v této oblasti a chtěli vytvořit prostor vhodný
10 8 7 125 82 18 70 12 18 100 30 25 75 ÚHELNÍK
mm
MASIVNÍ
REKTIFIKAČNÍ NOHA Ø 30
33 x 30 x 38 mm tl 1,5
DUBOVÁ
DESKA 18 mm
mm
VRUT 3,0 x 20 mm
ZAPUŠTĚNÉ LEPENÉ
3 0 x 13 mm 6 19 7 11 7 35 25 80 20 16 20 10 15 25 70 5 100
25 70 5 100 100 82 18 1 700 100 100 1 700
B
DETAIL
1:2
DETAIL A 1:1
na prezentování loutek nacházejících se v jejich rozsáhlé sbírce Výstavní prostory jsem situovala do druhého podlaží které tvoří zachovalé a historicky hodnotné prvky
mého návrhu bylo vytvořit co nejnápadnější a nejčistější vitrínu, která
Cílem
DETAIL
ÚHELNÍK 35 x 35 x 16 mm, tl
VRUT 3,0 x 13 mm se ZÁPUSTNOU HLAVOU
MEZERA PRO MANIPULACI SE SKLEM
MASIVNÍ DUBOVÁ DESKA 25 mm 3
VRUT 3,0 x 13 mm se ZÁPUSTNOU HLAVOU
VRUT 3 0 x 13 mm se ZÁPUSTNOU HLAVOU
ZARÁŽKA PROTI POHYBU SKLA
HLINÍKOVÝ PROFIL PRO LED PÁSKY 16 x 6 mm
NACVAKÁVACÍ OPÁLOVÝ DIFUZOR PRO HLINÍKOVÝ PROFIL
OCELOVÝ JEKL 20 x 10 x 1 mm S PRŮŘEZEM 10 mm
BEZPEČNOSTNÍ SKLO KALENÉ
BEZPEČNOSTNÍ SKLO KALENÉ, 6 mm, ZAPUŠTĚNÉ, LEPENÉ
VRUT 3,0 x 13 mm
VRUT 3,0 x 20 mm
MASIVNÍ DUBOVÁ DESKA 25 mm
NEREZOVÝ PLÁT v 200 mm, tl 1 mm
LTD 10 mm
DETAIL 10 8 7 25 75 25 75 125 70 30 25 75 ÚHELNÍK
7
1,5
mm
6 mm ZAPUŠTĚNÉ LEPENÉ KALEN BEZPEČNOSTNÍ SKLO KALENÉ, 6 mm ZAPUŠTĚNÉ LEPENÉ VRUT 3 0 x 20 mm MEZERA PRO MANIPULACI SE SKLEM 650 25 700 500 75 25 700
C 25 70 5 25 70 5 100 100 LED ZDROJ 12V OTVÍRACÍ ČÁST DETAIL A 100 82 18 1 700 25 75 500 75 25 700 100 82 18 1 700 500 75 25 700 500 100 100 500 100 100 100 1 700 100 100 1 700
DETAIL
B BEZPEČNOSTNÍ SKLO KALENÉ 6mm DETAIL B 1:2 DETAIL C 1:2 ŘEZ D-D 1:5 700 1 700 100 2 000 C C ELEKTRICKÉ VEDENÍ OTVÍRACÍ ČÁST KOVOVÁ ZÁVĚSNÁ KONSTRUKCE 25 75 100 REKTIFIKAČNÍ NOHA BEZPEČNOSTNÍ SKLO KALENÉ 6mm VÝSTAVNÍ ČÁST PŮDORYS 2NP 1:100 ČELNÍ POHLED 1:10 3D SCHÉMA ŘEZ A-A 1:5 700 1 700 100 2 000 C C ELEKTRICKÉ VEDENÍ OTVÍRACÍ ČÁST KOVOVÁ ZÁVĚSNÁ KONSTRUKCE 25 75 500 700 100 500 REKTIFIKAČNÍ NOHA BEZPEČNOSTNÍ SKLO KALENÉ 6mm VÝSTAVNÍ ČÁST PŮDORYS 2NP 1:100 ČELNÍ POHLED 1:10 3D SCHÉMA ŘEZ A-A 1:5
10 8 7 25 25 70 30 25 NEREZOVÝ PLÁT v 200 BEZPEČNOSTNÍ SKLO KALENÉ 6 mm ZAPUŠTĚNÉ LEPENÉ MASIVNÍ DUBOVÁ DESKA 25 mm VRUT 3 0 x 20 mm VRUT 3 0 x 13 mm VRUT 3 0 x 13 mm se ZÁPUSTNOU VRUT 3 0 x 13 mm se ZÁPUSTNOU ÚHELNÍK 35 x 35 x 16 mm tl HLINÍKOVÝ PROFIL PRO LED PÁSKY 16 x MASIVNÍ DUBOVÁ DESKA VRUT 3 0 x 13 mm se ZÁPUSTNOU MEZERA PRO MANIPULACI SE ZARÁŽKA PROTI POHYBU NACVAKÁVACÍ OPÁLOVÝ DIFUZOR PRO HLINÍKOVÝ OCELOVÝ JEKL 20 x 10 x 1 mm S PRŮŘEZEM BEZPEČNOSTNÍ SKLO KALENÉ 6 mm ZAPUŠTĚNÉ 10 8 7 25 BEZPEČNOSTNÍ SKLO KALENÉ 6 mm ZAPUŠTĚNÉ LEPENÉ VRUT 3 0 x 20 mm MASIVNÍ DUBOVÁ DESKA 25 mm MEZERA PRO MANIPULACI SE SKLEM 25 650 25 700 25 650 25 700 25 650 25 700 25 75 500 75 25 700 DETAIL C OTVÍRÁNÍ LED PÁSEK KOVOVÁ ZÁVĚSNÁ KONSTRUKCE 25 70 5 25 70 5 100 100 LED ZDROJ 12V ELEKTRICKÉ VEDENÍ OTVÍRACÍ ČÁST DETAIL A ELEKTRICKÉ VEDENÍ OTVÍRACÍ ČÁST KOVOVÁ ZÁVĚSNÁ KONSTRUKCE 100 82 18 1 700 25 75 500 75 25 700 100 82 18 1 700 25 75 500 75 25 700 100 500 100 100 500 100 100 100 1 700 100 100 1 700 REKTIFIKAČNÍ NOHA DETAIL B BEZPEČNOSTNÍ SKLO KALENÉ 6mm BEZPEČNOSTNÍ SKLO KALENÉ 6mm DETAIL B 1:2 DETAIL C 1:2 DETAIL A 1:1 ŘEZ B-B 1:5 ŘEZ A-A 1:5 ŘEZ D-D 1:5 ŘEZ C-C 1:5
Obnova barokní fary
Bakalářská práce
4. ročník, zimní semestr 2021/2022 Sebranice, Česko
Mým záměrem bylo vytvořit komunitní centrum, prostor pro scházení místních, které bude možné využívat po celý rok k pořádání workshopů, přednášek, akcí. Vnitřní i vnější prostory jsou multifunkční.
První patro fary obsahuje bytovou jednotku pro majitele a dvě dílny s potřebnými pomocnými prostory a kuchyňkou. Druhé patro je věnováno muzeu loutek s jedním přednáškovým sálem.
Knihovnu jsem přesunula z nedalekého obecního úřadu, kde byla v nevyhovujícím stavu, do malého domku v severní části pozemku. Malé jeviště před knihovnou a osově orientovaná cesta směrem k faře může sloužit jako místo pro sňatky a na vytváření svatebních fotografií.
Obnova barokní fary | vedoucí práce: Ing. arch. Lukáš Ležatka, Ph.D. | vypracovala: Charlotte Ivanová Situace
Technickou část jsem umístila do přístavby, která rozdělila zahradu na dvě části. V jedné části jsem vytvořila prostor pro kulturní akce a letní kino a druhá polovina se proměnila v komunitní zahradu, kterou lze využít pro výuku dětí z nedaleké školy.
knihovna
Obnova barokní fary vedoucí práce: Ing. arch. Lukáš Ležatka, Ph.D. vypracovala: Charlotte Ivanová
letní kino
komunitní zahrada

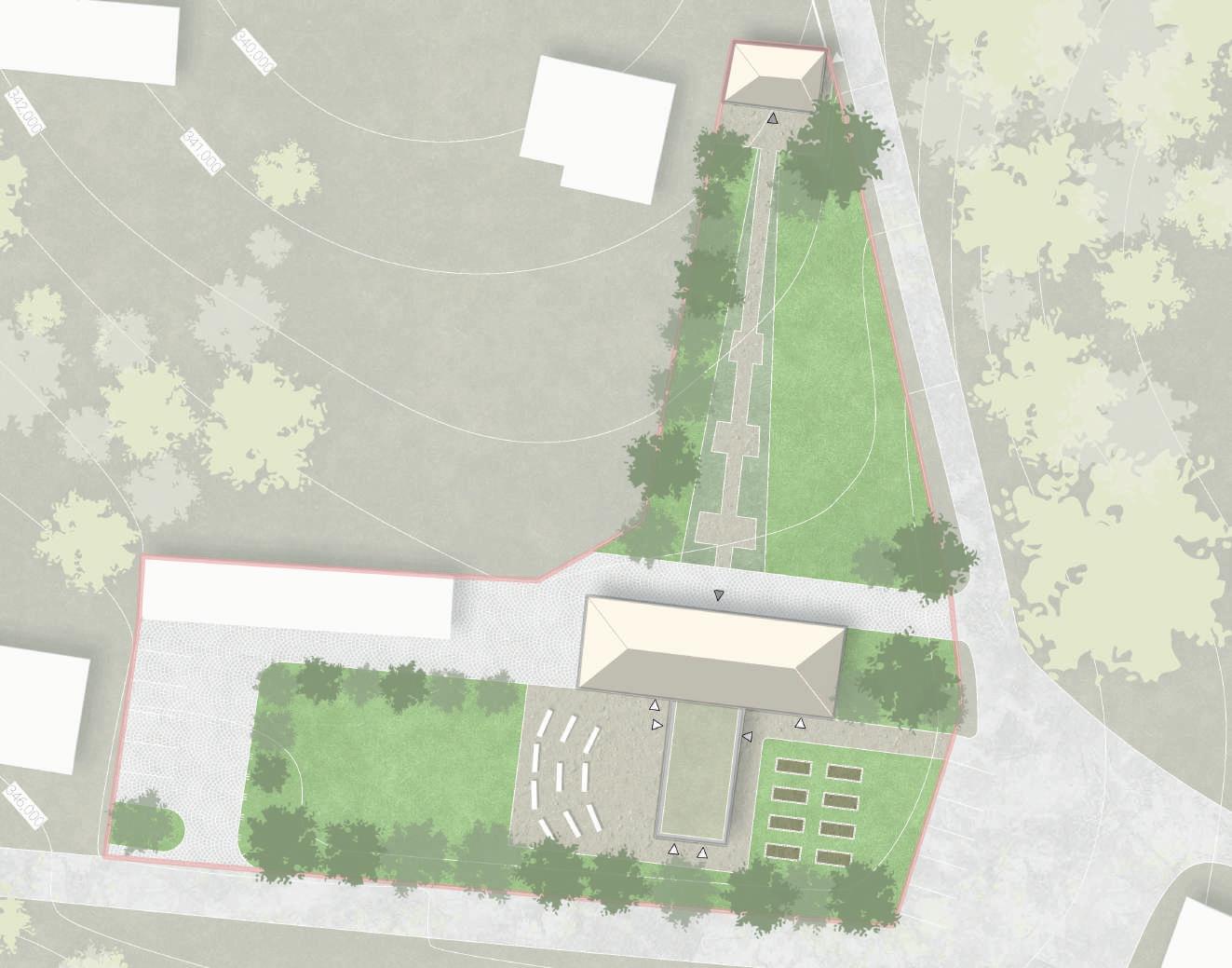

| 06 Situace místa stavby
Novou funkcí fary je komunitní a kulturní centrum obce. V 1NP jsou soustředěny místnosti pro různé workshopy a dílny pro komunitní centrum.
Celé 2NP je věnované muzeu loutek. Technické a hygienické zázemí je vysunuto do přístavby. Areál je rozdělen na tři části - komunitní zahradu, větší prostor pro konání společenských akcí se spevěnou plochou a místem pro letní kino, a severní část s cestičkou k malému objektu, do kterého jsem přesunula obecní knihovnu, která jse v současnosti nachází v nevyhovujících prostorech.
Novou funkcí ní a kulturní
1NP jsou nosti pro dílny pro Celé 2NP loutek. Technické ké zázemí stavby. Areál tři částivětší prostor lečenských plochou kino, a severní kou k malému kterého jsem ní knihovnu, časnosti jících prostorech.
fara
Obnova barokní fary vedoucí práce: Ing. arch. Lukáš Ležatka, Ph.D. | vypracovala: Charlotte Ivanová
Obnova barokní fary | vedoucí práce: Ing. arch. Lukáš Ležatka, Ph.D. | vypracovala: Charlotte Ivanová
1NP
101 chodba
102-103 workshop - dílny
104 kuchyňka
105 chodba
106 sklad
107 sklad
108-109 byt majitelů
110 technická místnost
111 chodba
112-116 toalety
117 úklidová místnost
118 sklad venkovního nábytku
119 technická místnost
2NP
muzeum loutek
| 09 B B +1 760 +3 250 201 202 203 204 205 A A VÝSTAVN M STNOST MULTIFUNKČN M STNOST VÝSTAVN M STNOST VÝSTAVN M STNOST 201 35 60 CHODBA 202 22 27 203 20 08 204 27 20 205 42 93 LEGENDA MÍSTNOSTÍ č m Název místnosti Půdorys 2NP 0 1 10m 5
| 15
BB GSEducationalVersion 0 1 10m 5 GSEducationalVersion B B 101 102 103 104 105 106 107 108 109 111 112 113 114 115 116 117 118 119 110 A A LEGENDA MÍSTNOSTÍ 101 34 56 CHODBA 102 20 90 DÍLNA 103 18 77 DÍLNA 104 16 46 SPOLEČENSKÁ MÍSTNOST 105 9 80 CHODBA 106 12 69 SKLAD 107 10 19 SKLAD K ZAHRADĚ 108 5 63 KOUPELNA 109 23 87 BYT MAJITELŮ 110 24 64 PRŮCHOD 111 9 97 PŘEDSÍŇ MUŽI 112 WC MUŽI 113 4 44 WC INVALIDNÍ 114 4 70 PŘEDSÍŇ ŽENY 115 6 62 WC ŽENY 116 3 07 ÚKLIDOVÁ KOMORA 117 11 44 SKLAD 118 11 08 TECHNICKÁ MÍSTNOST 119 0 90 KOTELNA 4 70 č m2 Název místnosti Obnova barokní fary vedoucí práce: Ing. arch. Lukáš Ležatka, Ph.D. | vypracovala: Charlotte Ivanová 15 Řez B-B BB GSEducationalVersion 0 1 10m 5

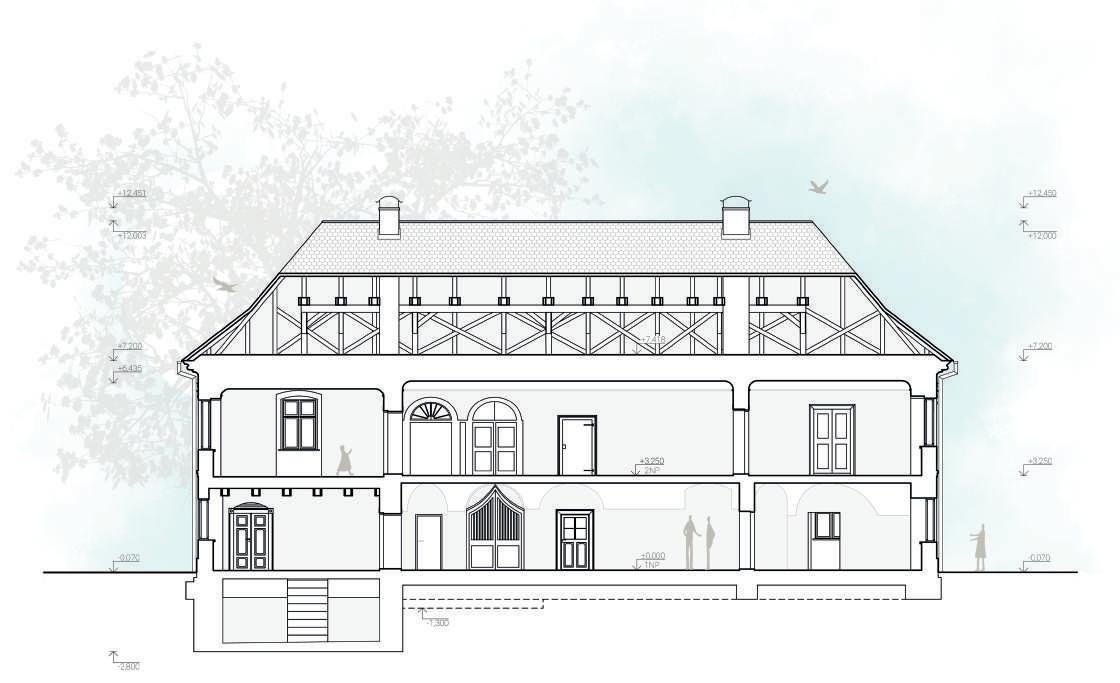

Řez B-B
