Módulos Urbanos Peatonales
Idea:
DepartamentodeMovilidadUrbanaydelTransporte
2,021
La Ciudad se Camina
Una ciudad mas allá de estar conformada por calles y avenidas, es un espacio donde las personas conviven, se desarrollan, crecen y acumulan memorias de barrio.
Por ese motivo la Municipalidad de Mixco, busca la recuperación de esos espacio donde los vecinos puedan conectarse y movilizarse de manera segura dentro de su zona. Tal es el caso de los proyectos de mejoramiento de banqueta de la 4ª calle zona 1 (Calle Real), 5ta calle zona 1 y actualmente el proyecto piloto en Boulevard El Caminero, zona 6 de Mixco.
La Municipalidad de Mixco reconoce la importancia que una ciudad conectada es una ciudad generadora de oportunidades. Por tanto es necesario cambiar la perspectiva de este tipo de proyectos, y considerándolos como una inversión para los ciudadanos mixqueños, promoviendo interconectar zonas y así beneficiar la economía local.
El Departamento de Movilidad Urbana y del Transporte (DMUT), presenta el siguiente instrumento técnico, que permite promover y asesorar a diferentes alcaldías auxiliares con la implementación de Módulos Urbanos Peatonales (MUP), con el objetivo que el vecino mixqueño pueda desplazase de un punto a otro de una forma segura, con banquetas dignas, mobiliario urbano apropiado, con diseño universal para personas en condición de discapacidad, dando como resultado un municipio ordenado y con proyectos que promueven el desarrollo integral de los vecinos Mixqueños.
Glosario

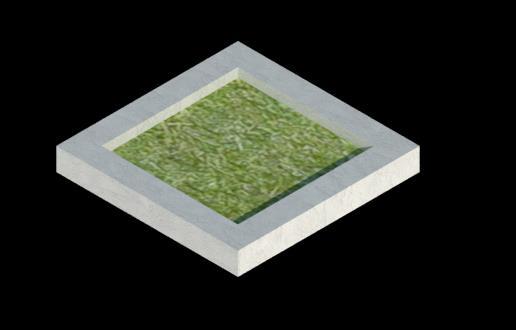

Área de vegetación: Espacio propuesto para la colocación de arboles o arbusto, dando una mejora a la imagen urbana y proporcionando confort a los vecinos por el manejo de temperaturas que este proporciona.
Área de Mobiliario Urbano: Es el espacio propuesto para la colocación de diferentes infraestructura urbana tales como: bancas, bolardos, paradas de buses entre otros.
Área de banqueta peatonal: Es el espacio de circulación peatonal.
Textura rustica: Son materiales constructivos que tienen una textura porosa o un relieve moderado que ayudará a controlar la velocidad vehicular en donde se requiera y así mismo pueda permitir una buena circulación para las personas.

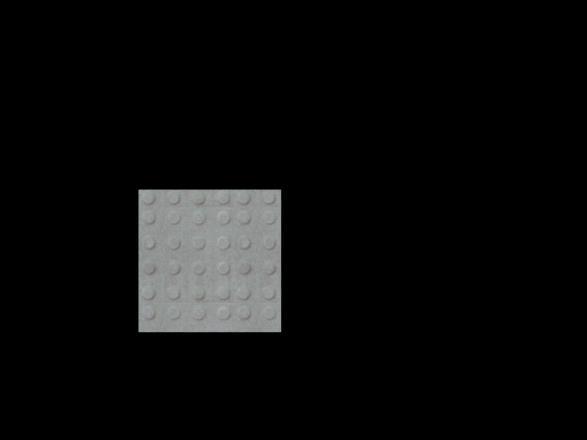

Baldosa podotáctil de puntos: Son elementos que ayudan y/o favorecen a las personas en condición de discapacidad, alertando una precaución durante su recorrido en el área de banqueta peatonal, comúnmente localizadas en el inicio y final de una banqueta.
Baldosa podotáctil de líneas: Son elementos que ayudan y/o favorecen a las personas en condición de discapacidad, alertando un trayectoria segura en su recorrido en el área de banqueta peatonal.
MUP: Un modulo urbano peatonal es un espacio destinado para la interconectividad de los vecinos hacia sus diferentes destinos.
Área de Banqueta Peatonal
Diseño Universal: Baldosa Podotáctil
Espacio Peatonal

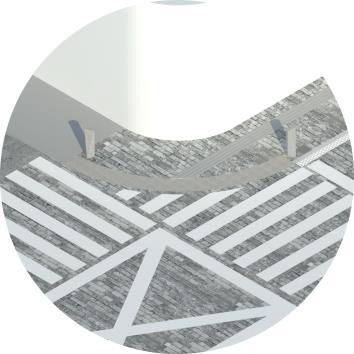

Sello institucional municipal Señalización Horizontal

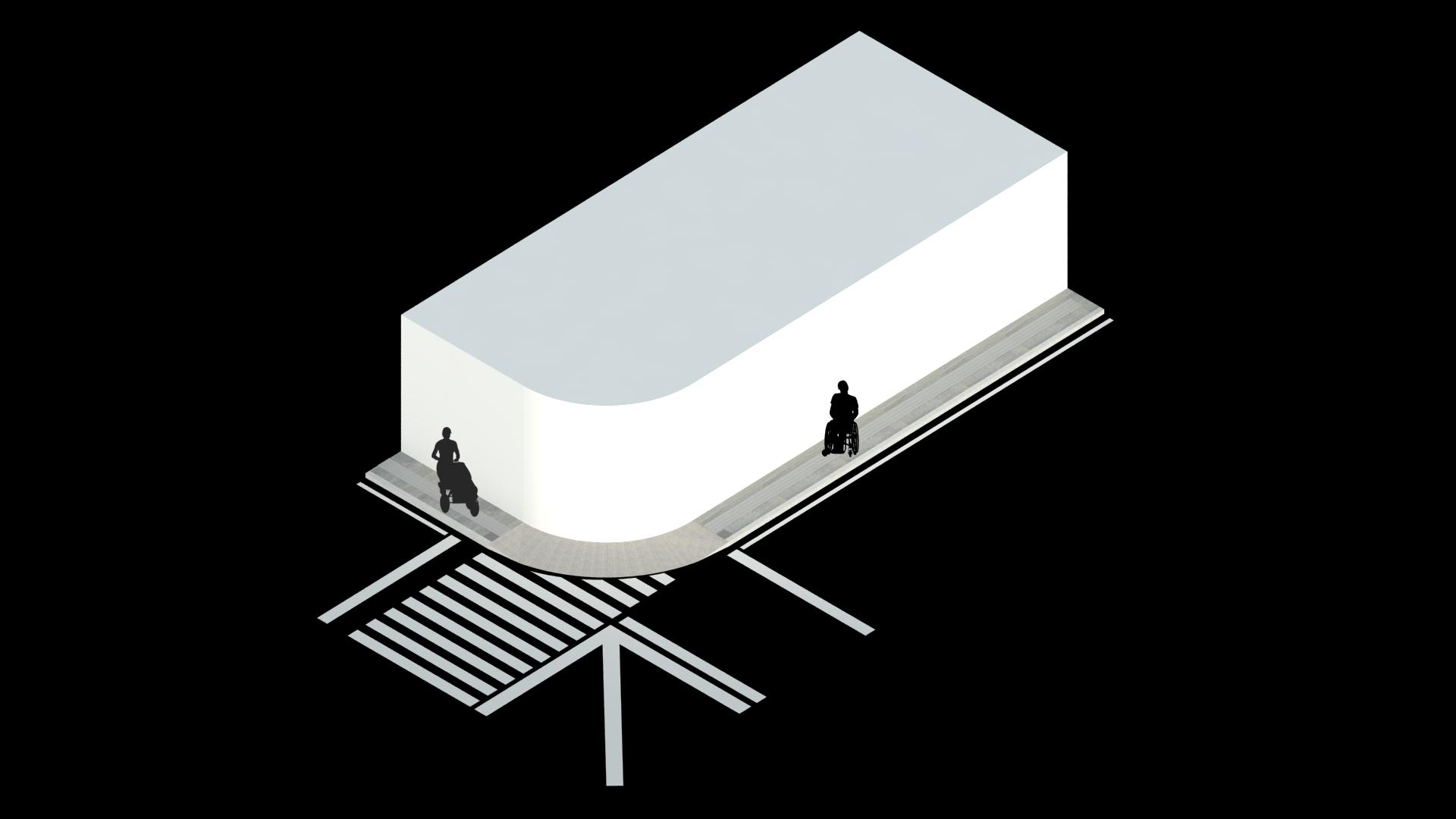

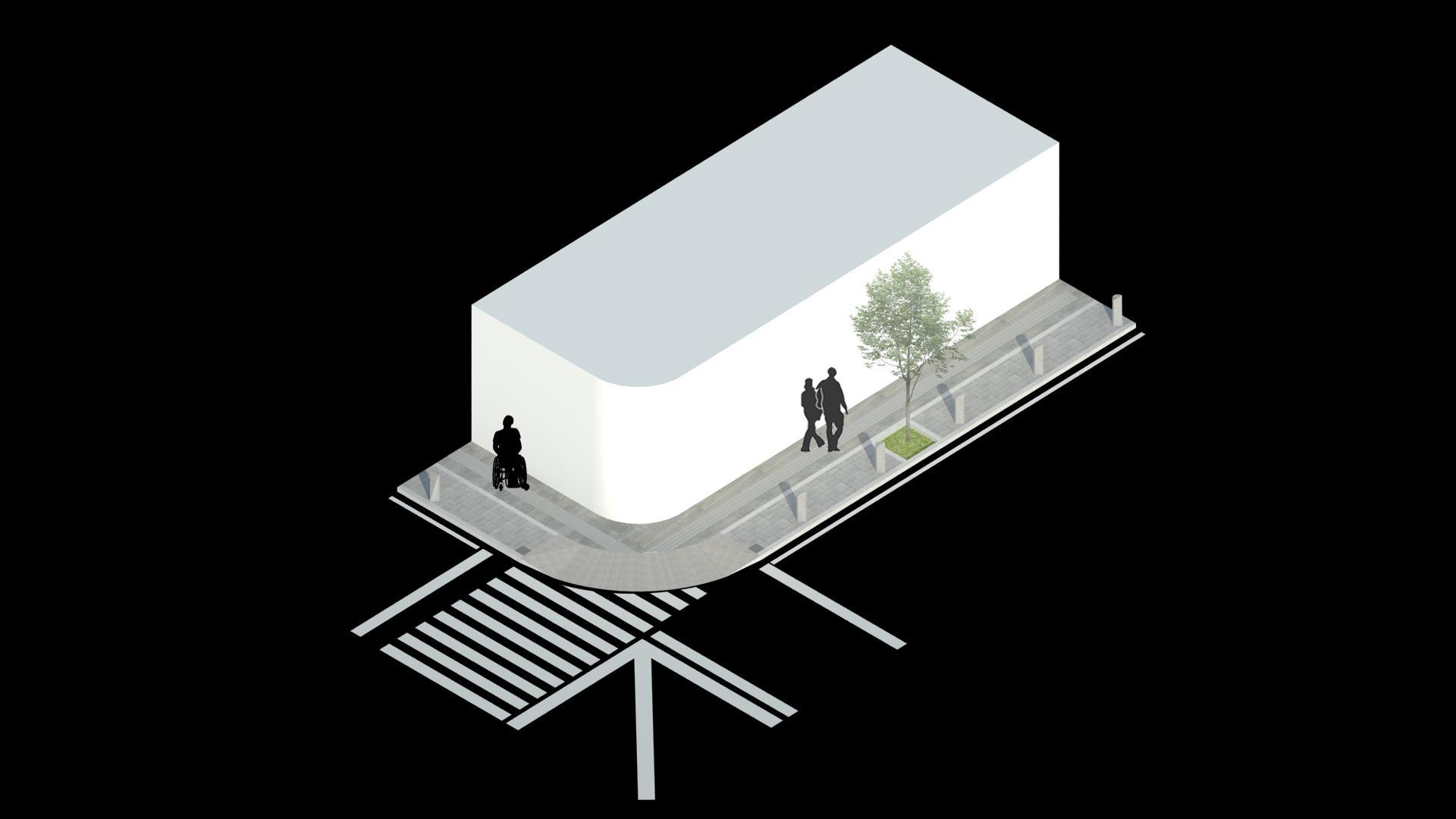

MUP Tipo A
Elementos
Baldosa Podotáctil líneas
Baldosa Podotáctil puntos
Bordillo fundido

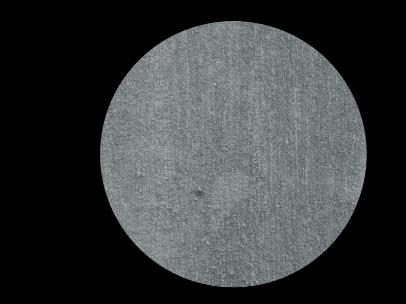

Concreto escobillado
Pintura de trafico y/o Termoplástica blanca
Sello Institucional Municipal

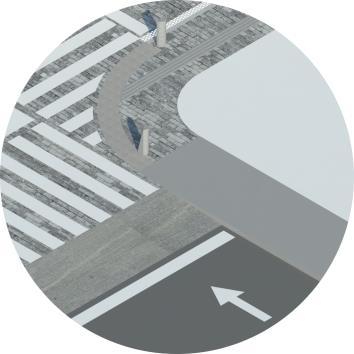

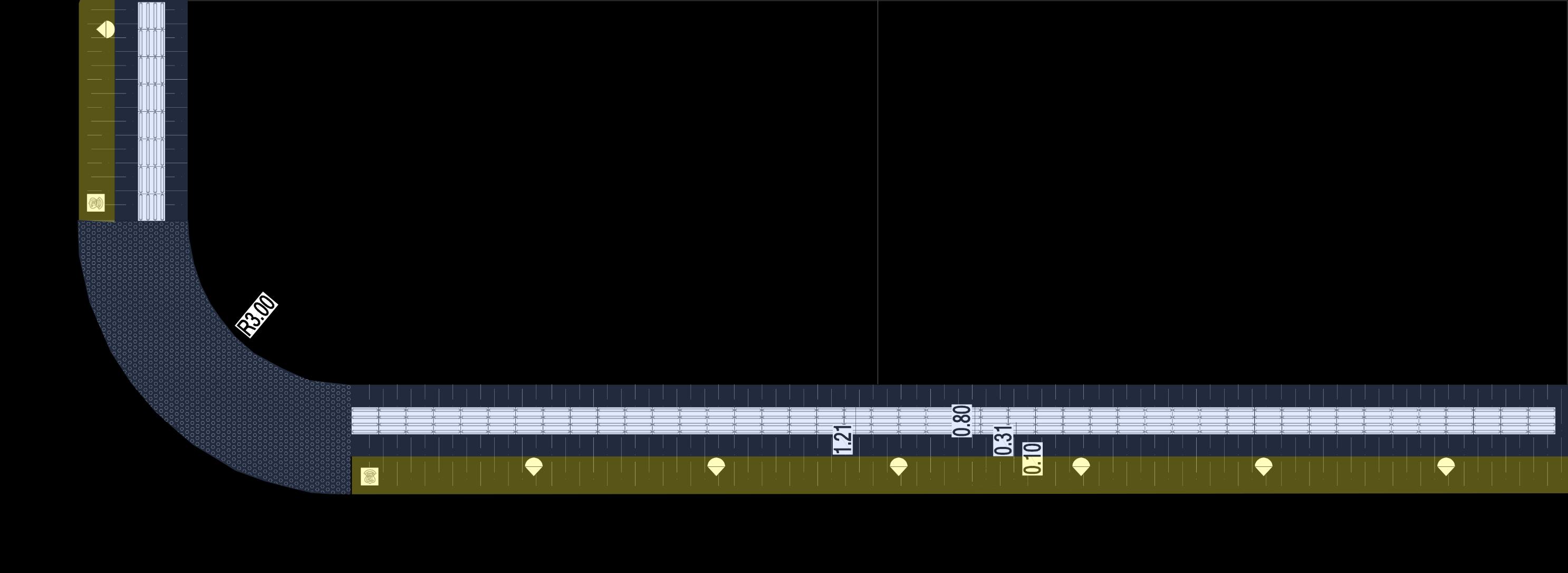

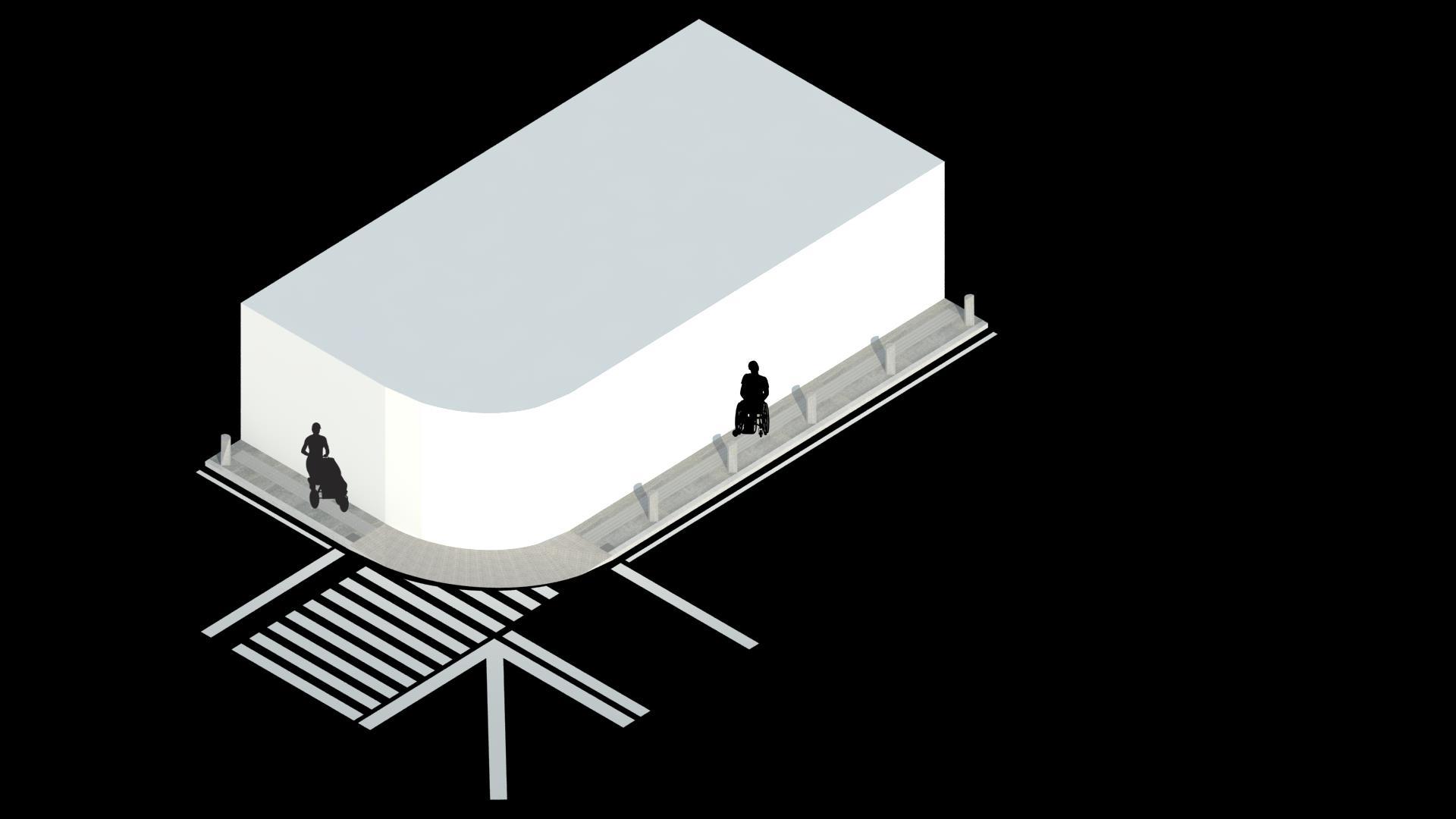

MUP Tipo A con bolardo

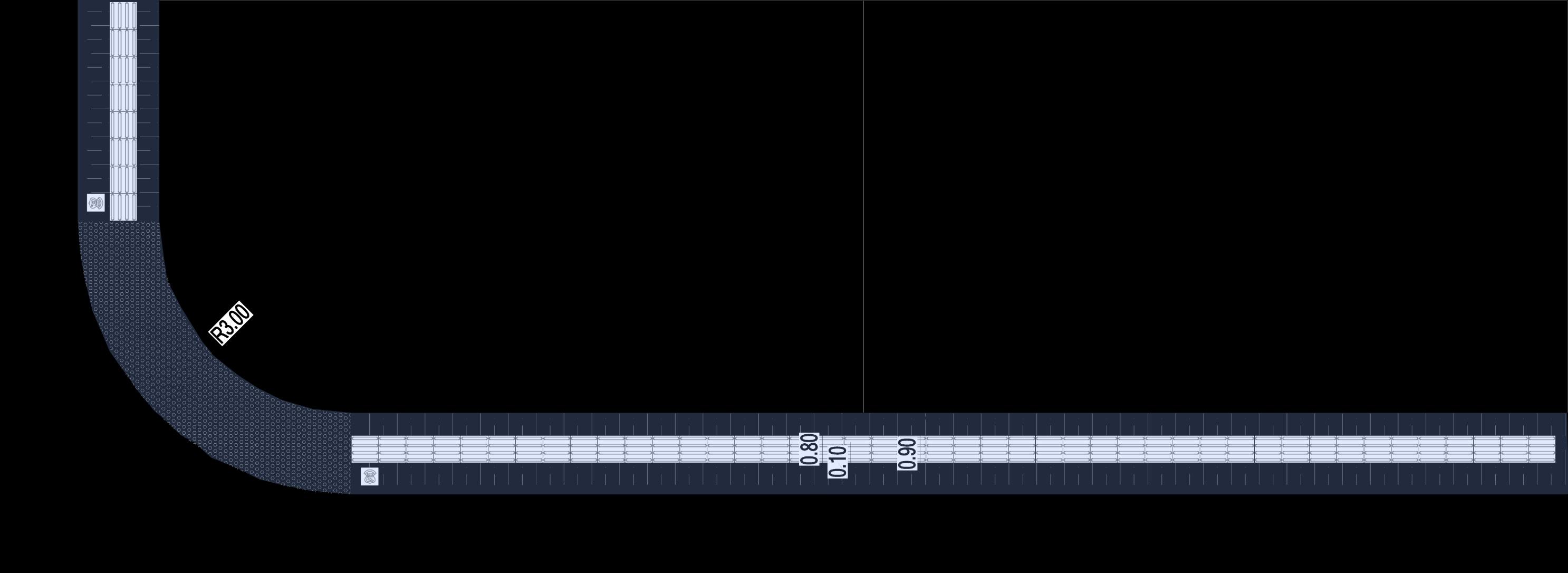

Rango entre 1.21 m. hasta 1.60 m
Elementos urbanos que debe contener:
• Bolardo
Área de Banqueta Peatonal
Diseño Universal: Baldosa Podotáctil
Señalización Horizontal
Espacio Peatonal
Bolardo
Sello institucional municipal
Área de Mobiliario Urbano
MUP Tipo A con bolardo
• Bolardos:
Bolardo Municipal Ancho 0.20 m X Altura 0.60 m

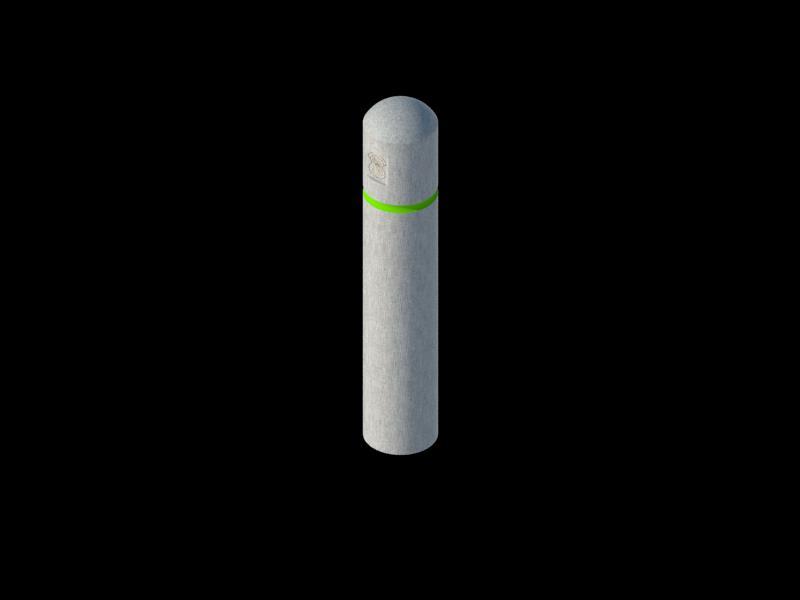

Bolardo Municipal Diámetro 0.20 m X 1.07 m de altura
Bordillo fundido Concreto escobillado
Pintura de trafico y/o Termoplástica blanca
Baldosa Podotáctil líneas
Baldosa Podotáctil puntos
Sello Institucional Municipal

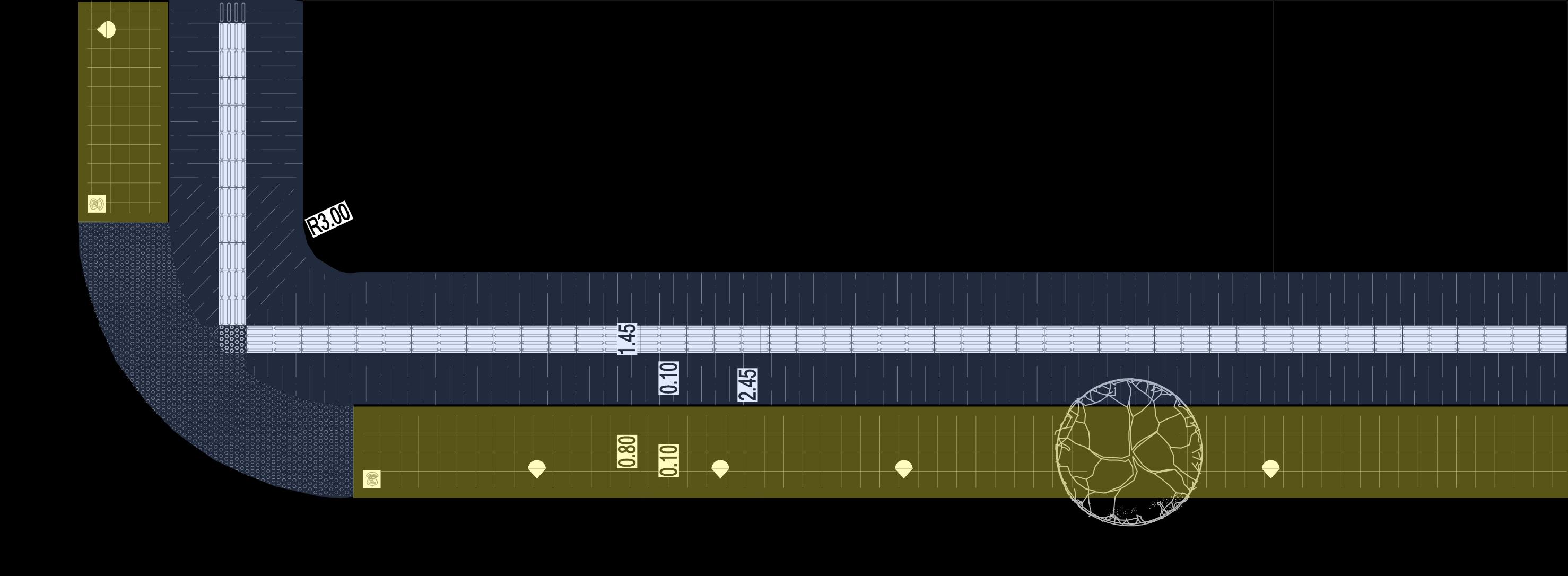

Rango entre 1.60 m. hasta 2.45 m
Elementos urbanos que debe contener:
• Bolardo
• Área de Vegetación
Mobiliario complementario:
• Recipiente de basura (HIG-01)
• Revisar rango de matriz de mobiliario < 2.00 m (ver anexo 1)
Sello institucional municipal Señalización Horizontal
Área de Banqueta Peatonal
Diseño Universal: Baldosa Podotáctil
Espacio Peatonal
Área de Mobiliario Urbano
Bolardo Área de vegetación

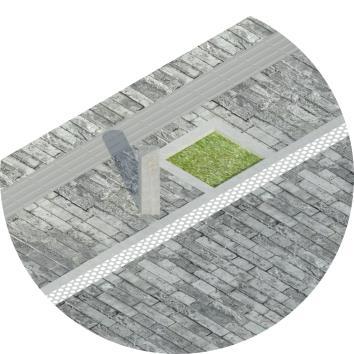

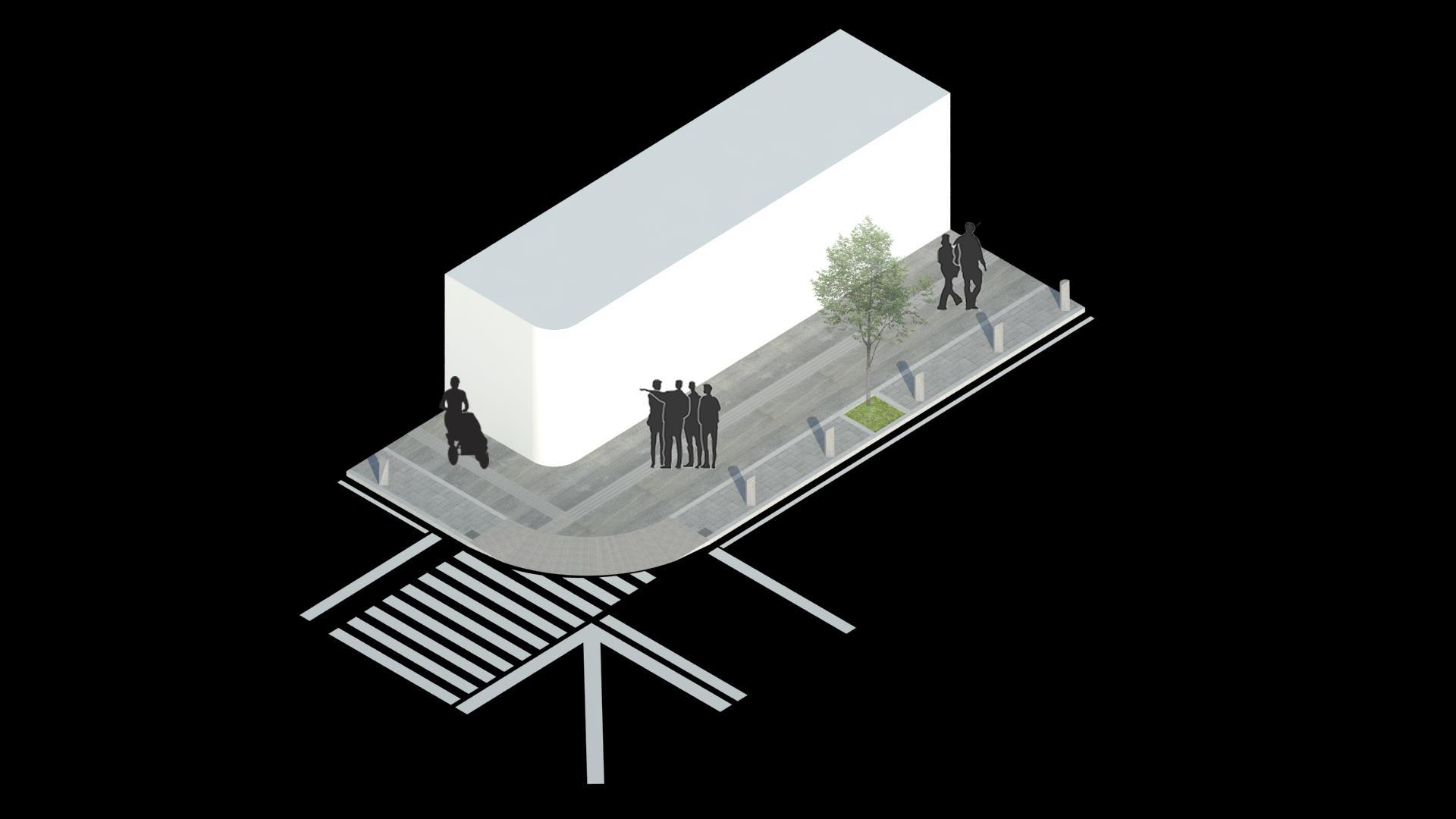

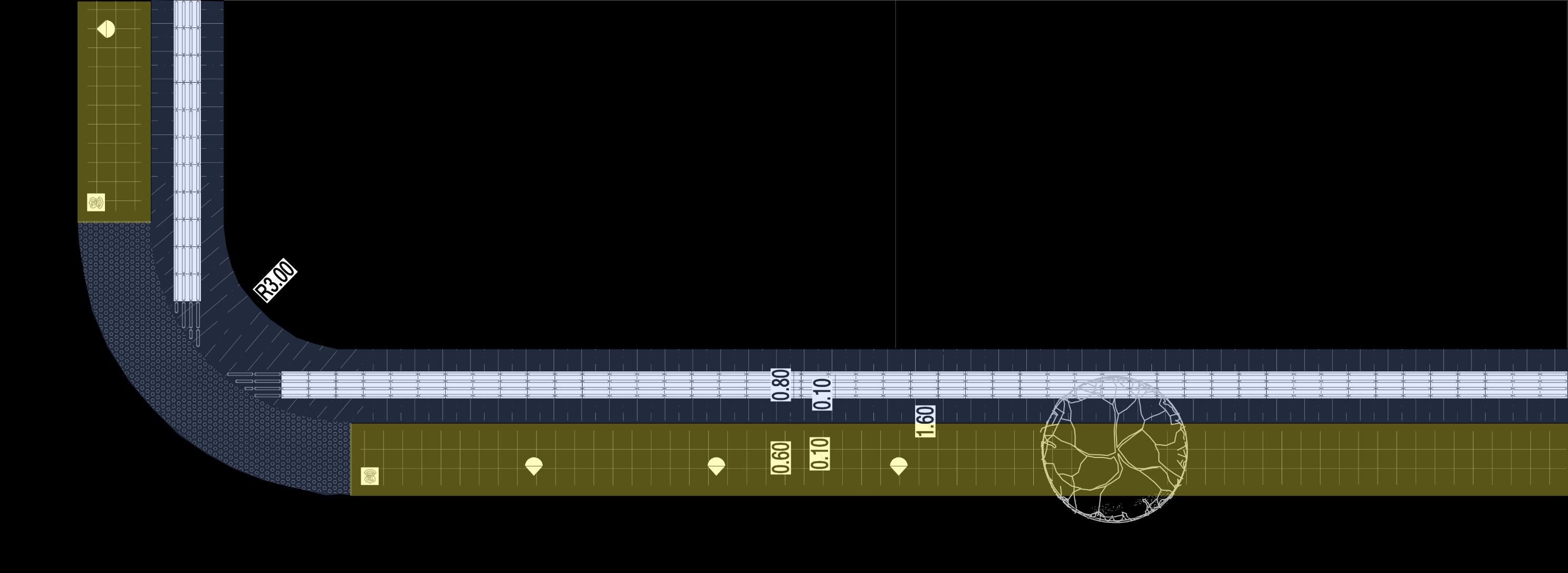

MUP Tipo B
Elementos urbanos que debe
• Bolardos:
• Área vegetación:

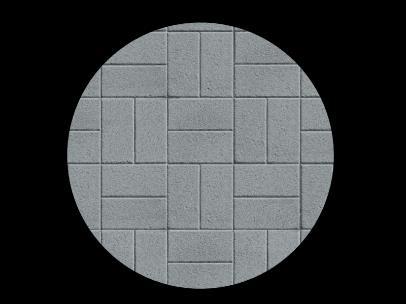

Adoquín rectangular 0.10mX0.20m
Baldosa Podotáctil líneas
Baldosa Podotáctil Puntos
Bordillo fundido
Concreto escobillado
Pintura de trafico y/o Termoplástica blanca
Bolardo Municipal Ancho 0.20 m X Altura 0.60 m
Bolardo Municipal Diámetro 0.20 m X 1.07 m de altura
Arborización y/o arbusto
Sello Institucional Municipal
MUP Tipo C
Rango entre 2.45 m. hasta 3.50 m
Elementos urbanos que debe contener:
• Bolardo
• Área de Vegetación
Mobiliario complementario:
• Elementos de MUP Tipo B
• Banca (DES-01)
• Parada de bus (DES-05)
• Mupi Copa (C01-03)
• Estacionamiento de bicicleta individual/colectiva (SER02)
• Revisar rango de matriz de mobiliario < 2.50 m (ver anexo 1)
Diseño Universal: Baldosa Podotáctil
Espacio Peatonal
Sello institucional municipal Señalización Horizontal
Bolardo Área de vegetación
Área de Banqueta Peatonal
Área de Mobiliario Urbano
MUP Tipo C
Elementos urbanos que
• Bolardos:
Bolardo Municipal Ancho 0.20 m X Altura 0.60 m
Bolardo Municipal Diámetro 0.20 m X
1.07 m de altura
Arborización y/o arbusto
Adoquín rectangular 0.10mX0.20m
Baldosa Podotáctil líneas
Baldosa Podotáctil Puntos
Bordillo fundido Concreto escobillado
Pintura de trafico y/o Termoplástica blanca
Sello Institucional Municipal

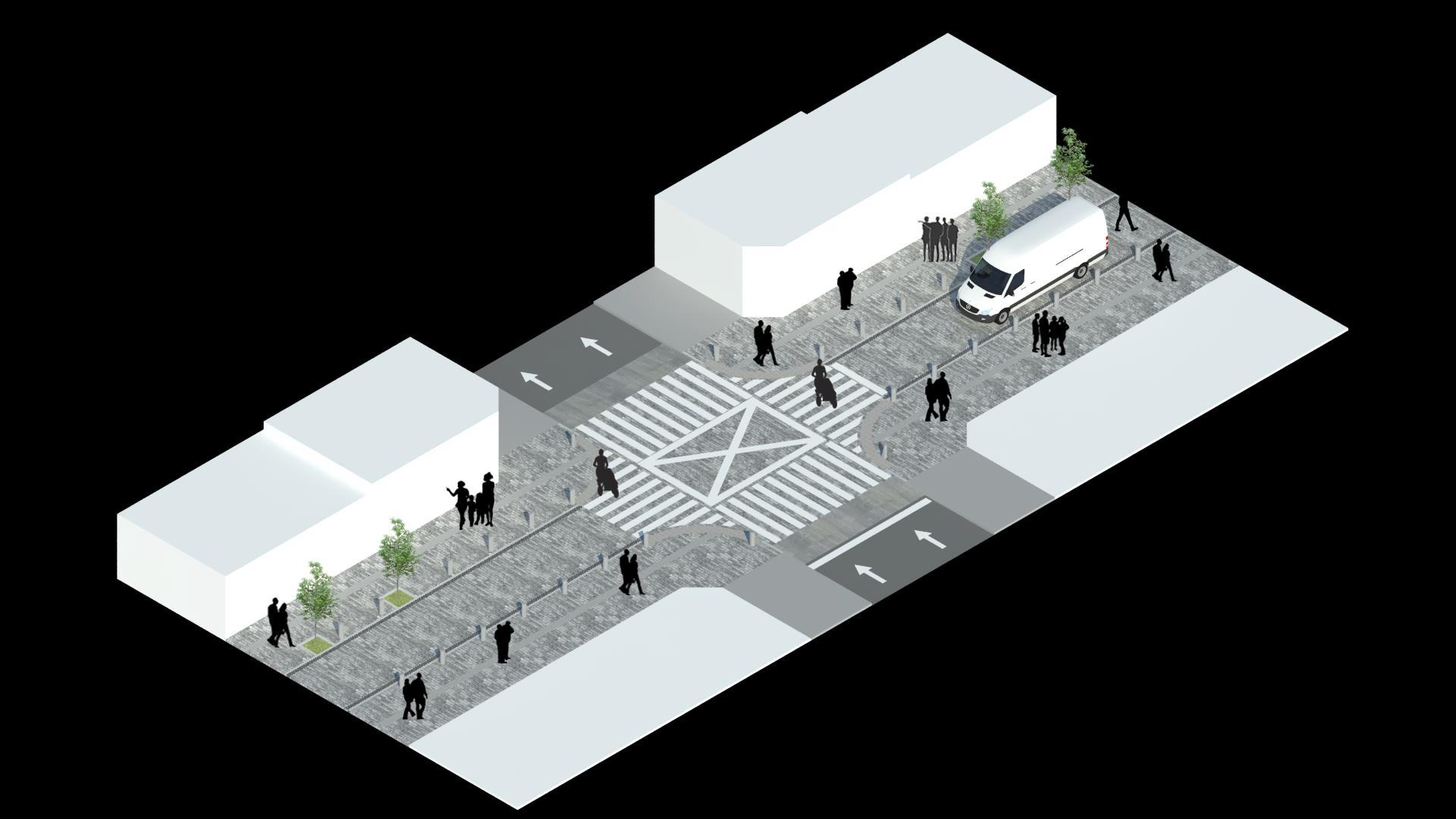

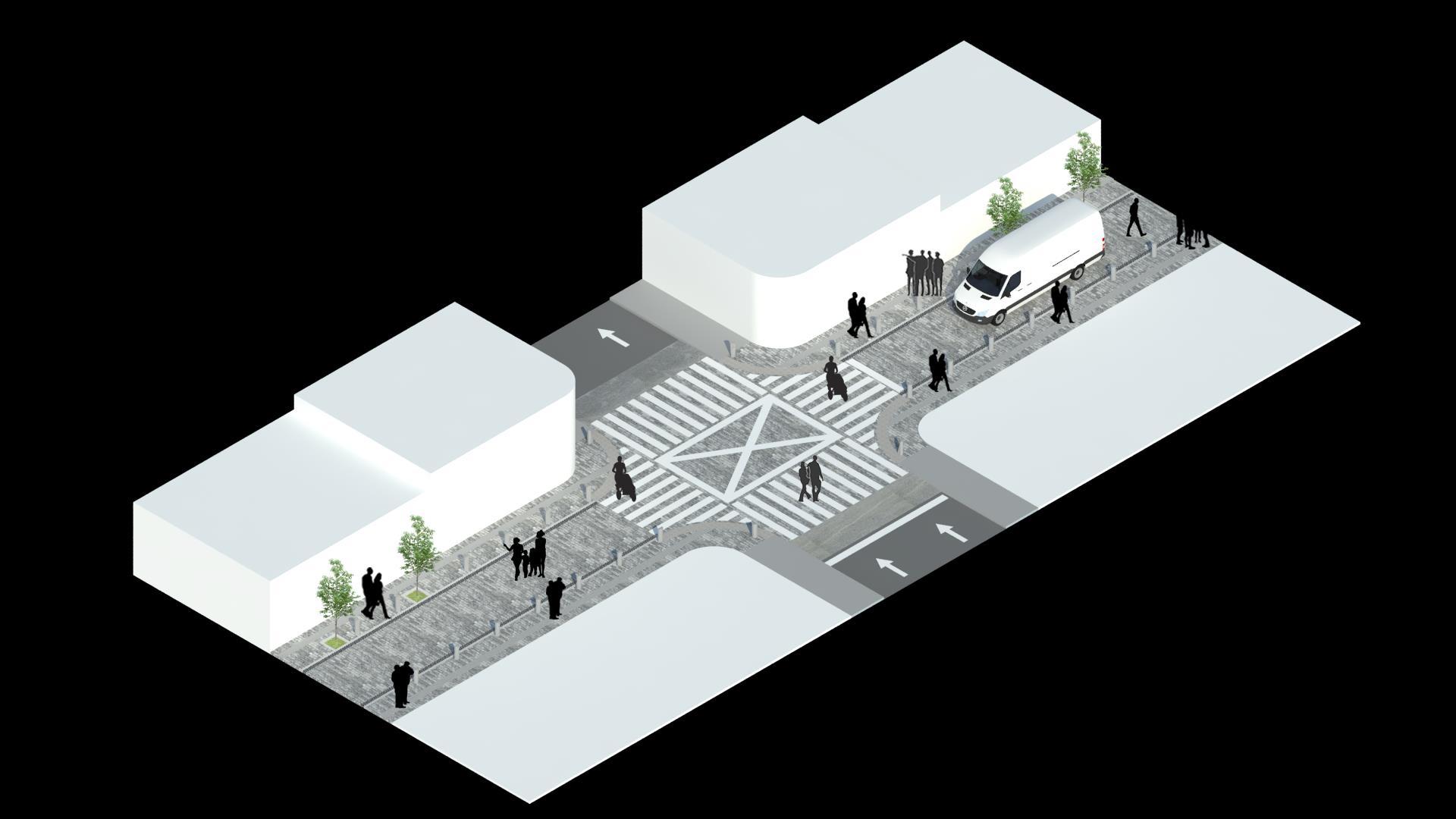

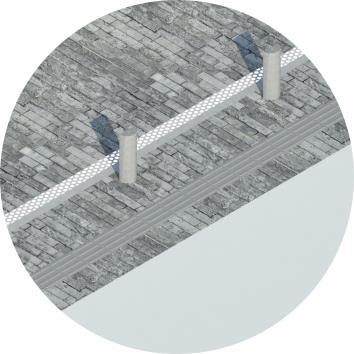

MUP Tipo D1 (Circulación vehicular y Banqueta sobre nivel)
Perfil de calle con acera: 6.00 m y elementos de Mup A+B
Elementos urbanos que debe contener:
• Bolardo
• Área de Vegetación
Mobiliario complementario:
• Recipiente de basura (HIG-01)
• Revisar rango de matriz de mobiliario < 2.00 m (ver anexo 1)
Diseño Universal: Baldosa Podotáctil
Espacio Peatonal
Sello institucional municipal
Señalización Horizontal
Bolardo
Área de vegetación
Área de Banqueta Peatonal
Área de Mobiliario Urbano
Espacio Vehicular
MUP Tipo D1
Elementos urbanos que
• Bolardos:

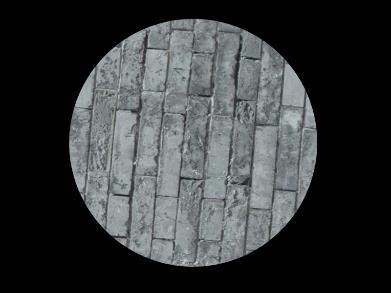

Textura Rustica
Rejilla Metálica
Bolardo Municipal Ancho 0.20 m X Altura 0.60 m
Bolardo Municipal Diámetro 0.20 m X
1.07 m de altura
Arborización y/o arbusto
Baldosa Podotáctil líneas
Baldosa Podotáctil Puntos
Bordillo Fundido sobre nivel
blanca

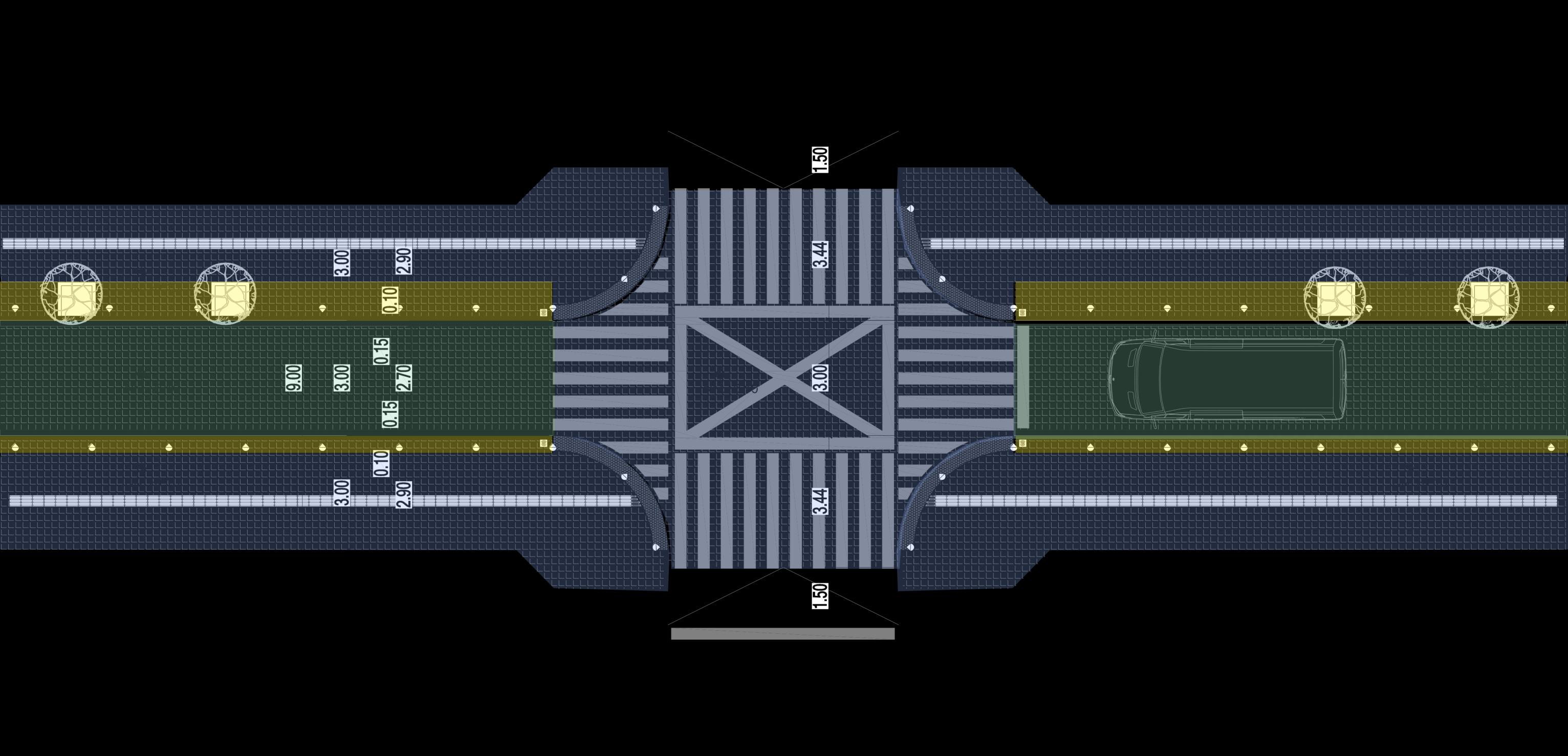

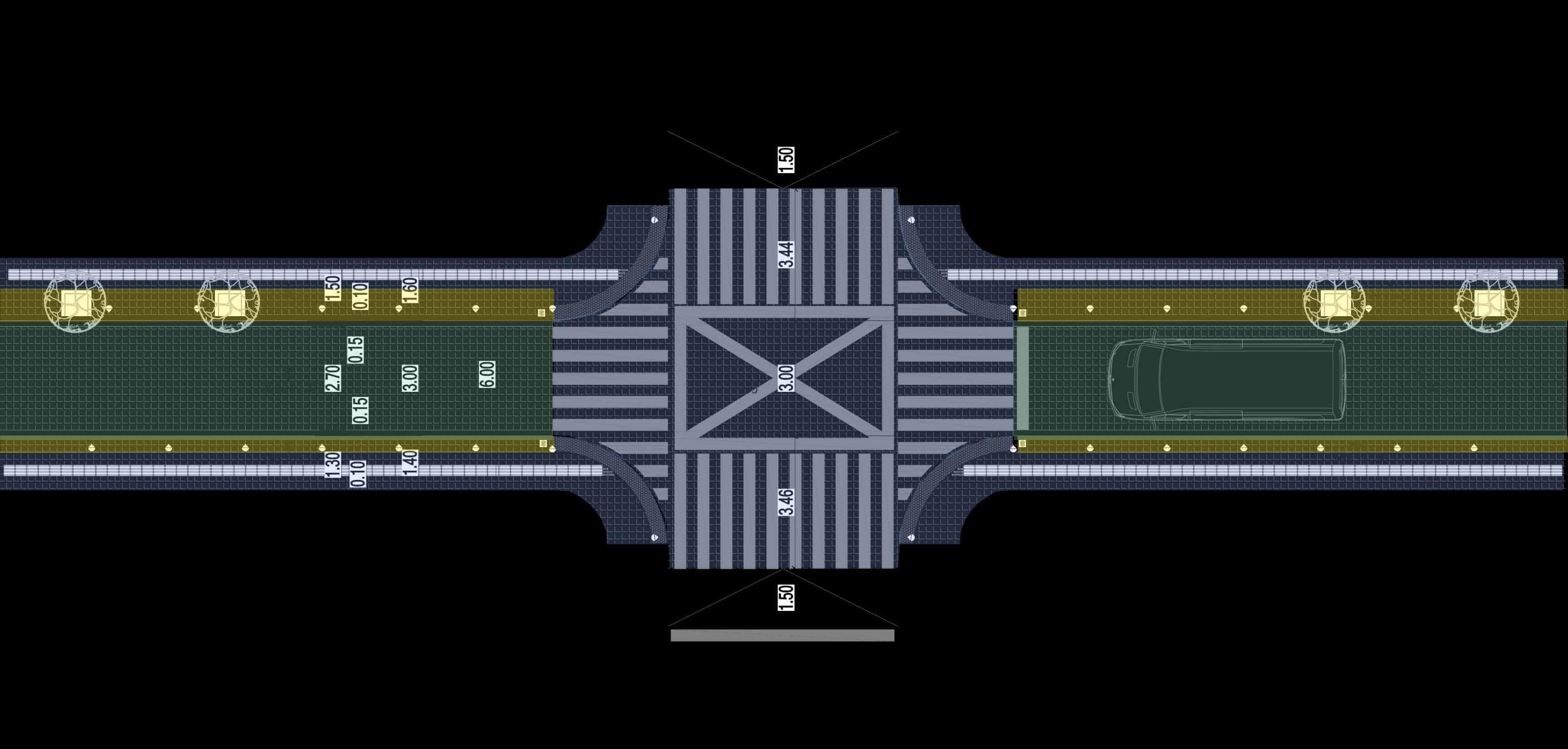

MUP Tipo D2
(Circulación vehicular y Banqueta sobre nivel)
Perfil de calle con acera: 9.00 m y elementos de Mup A+B+C
Elementos urbanos que debe contener:
• Bolardo
• Área de Vegetación
Mobiliario complementario:
• Elementos de MUP Tipo B
• Banca (DES-01)
• Parada de bus (DES-05)
• Mupi Copa (C01-03)
• Estacionamiento de bicicleta individual/colectiva (SER02)
• Revisar rango de matriz de mobiliario < 2.00 m (ver anexo 1)
Diseño Universal: Baldosa Podotáctil
Espacio Peatonal
Sello institucional municipal
Señalización Horizontal
Bolardo
Área de vegetación
Área de Banqueta Peatonal
Área de Mobiliario Urbano
Espacio Vehicular
MUP Tipo D
Elementos urbanos que
• Bolardos:
Bolardo Municipal Ancho 0.20 m X Altura 0.60 m
Bolardo Municipal Diámetro 0.20 m X 1.07 m de altura
Arborización y/o arbusto
Textura Rustica
Rejilla Metálica
Baldosa Podotáctil líneas
Baldosa Podotáctil Puntos Bordillo Fundido sobre nivel
ANEXO

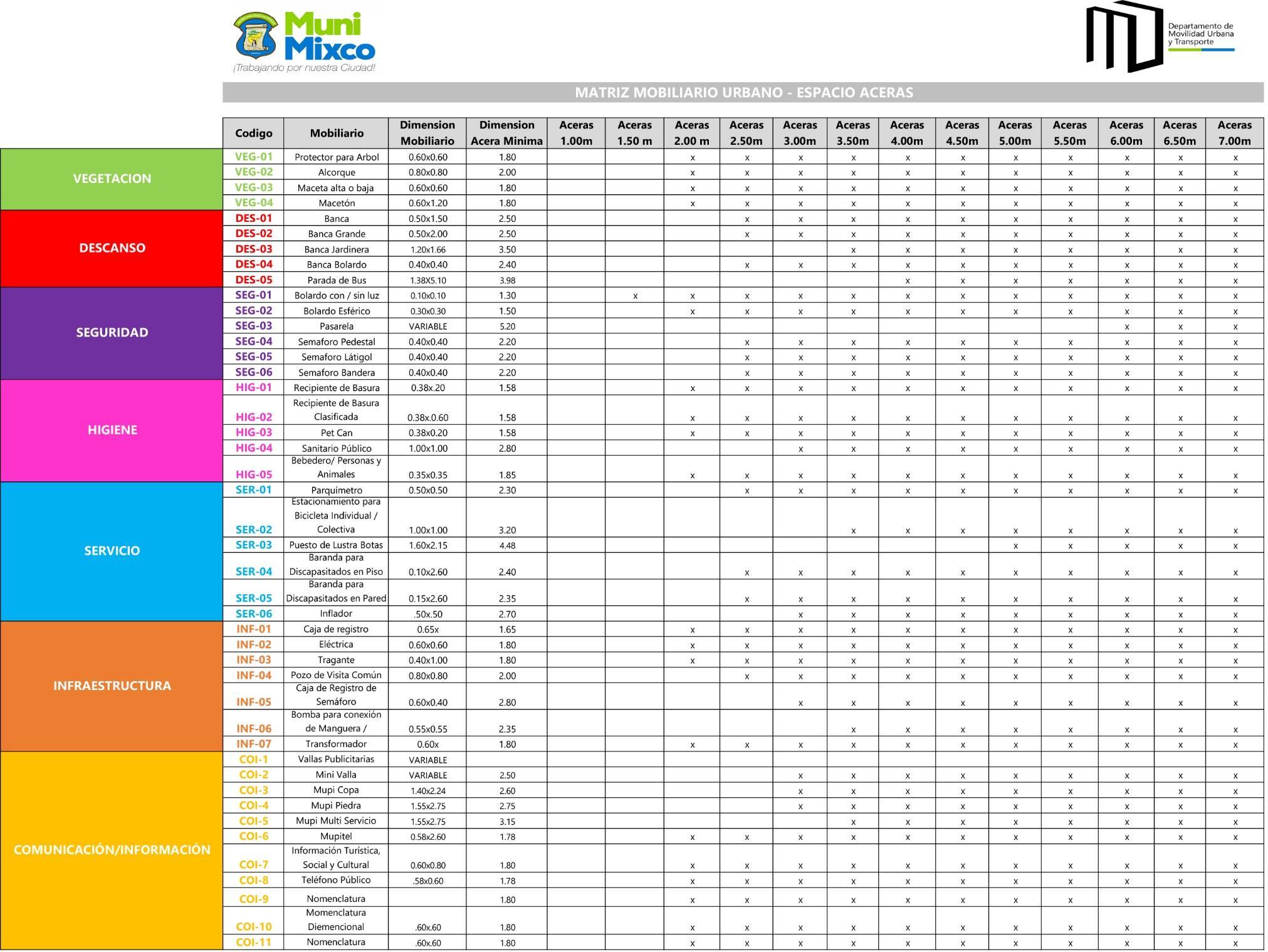

Anexo 1: Matriz de mobiliario urbano
