PORTAFOLIO DE ARQUITECTURA 2024
CÉSAR CAVALIÉ UBILLÚS
CONTENIDO
PROYECTO FINAL DE CARRERA Y EXPOSICIÓN MUSEOGRÁFICA
Pontificia Universidad Católica del Perú [Agri]Cultura en Garagay: Reintegración del templo al sistema urbano a partir de la memoria prehispánica. Pg. 4-7
COLEGIO DE ALTO RENDIMIENTO
DISEÑO DE VIVIENDAS
Pg. 8-13
Qata Asociados & FD Arquitectos COARS para las regiones de Cusco, Pasco y Huancavelica por encargo del MINEDU.
Grupo TDM Ingenieros SAC Diseño arquitectonico de interiores y exteriores de viviendas unifamiliares y multifamiliares de hasta 120m2.
Pg. 14-17
PROYECTO ESCUELAS
BICENTENARIO
Grupo A&E
1. Diseño Paisajistico de IE Francisco Bolognesi.
Pg. 18-19
2. Elaboración de detalles estructurales Pg. 20-23
MODELADO DE ESTRUCTURAS E INSTALACIONES EN BIM
Grupo TDM | ITCAD | QATA
TALLERES UNIVERSITARIOS
Pontificia Universidad Católica del Perú
1. Intervención en el Rímac
Pg. 24-27
Diseño de Arquitectura, estructuras e instalaciones en viviendas multifamiliares.
2. Teleférico en San Juan de Lurigancho
Pg. 28-29
Pg. 30-31

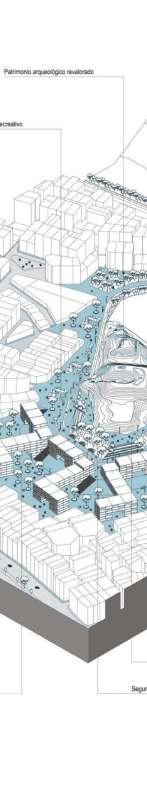

DINÁMICA BARRIAL: Inserción de dispositivos memoriales
ESTADO ACTUAL:
NUEVOS DISPOSITIVOS: En busca de una nueva comunidad
R A Y
de drenaje pluvial interior
Cobertura c/paneles sandwich termoaislante e=5cm color azul azur
Cenefa
Canaleta
Codo de Tubería PVC 4"
Tímpano de panel sandwich termoaislante e=5cm, color azul azur
Tubo metálico 4"x6"x3/16" para sostén de cobertura lateral
Montante de Tubería PVC 4"
Columna de concreto
Abrazadera empernable de acero inoxidable de doble oreja de 6" @1.00m
Montante de Tubería PVC 4"
Codo de Tubería PVC 3"
Viga de concreto
Codo de Tubería PVC 4"
Montante de Tubería PVC 4"
Columna de concreto
Codo de Tubería PVC 3"
Anclaje de columna metálica sobre columna de concreto
columna
Montante de Tubería PVC 4"
Tubería metálica pintada color negro e=5"
Abrazadera empernable de acero inoxidable de doble oreja de 6" @1.00m
Falsa columna de e=4drywall cm
Tubería metálica pintada color negro e=5"
Abrazadera empernable de acero inoxidable de doble oreja de 6" @1.00m
Codo de Tubería PVC 4"
Anclaje de tubo metálico a alero de concreto
Montante de Tubería PVC 4"
Codo de Tubería PVC 4"
Muro tabique de ladrillo e=19 cm
Tubería metálica pintada color negro e=5"
Abrazadera empernable de acero inoxidable de doble oreja de 6" @1.00m
Tubería metálica pintada color negro e=5"
Falsa columna de drywall h=1.35 m
Sardinel de concreto pulido h=45 cm
Corte 1-1
Sardinel de concreto h=45 cm
Cobertura c/paneles sandwich termoaislante e=5cm
Cenefa
Canaleta
Codo de Tubería PVC 4"
Codo de Tubería PVC 4"
Montante de Tubería PVC 4"
Columna metalica
Codo de Tubería PVC 4"
Montante de Tubería PVC 4"
Tímpano de panel sandwich termoaislante e=5cm, color azul azur
Codo de Tubería PVC 4"
Anclaje de columna metálica
Tubo metálico 4"x6"x3/16" para sostén de cobertura lateral
Codo de Tubería PVC 4"
Viga de concreto
Codo de Tubería PVC 4"
Montante de Tubería PVC 4"
Anclaje de tubo metálico a alero de concreto
Montante de Tubería PVC 4"
Codo de Tubería PVC 4"
Montante de Tubería PVC 4"
Codo de Tubería PVC 4"
Muro tabique 19 cm
Tubería metálica pintada color negro e=5"
Abrazadera empernable de acero inoxidable de doble oreja de 6" @1.00m
Tubería metálica pintada color negro e=5"
Muro de concreto armado 25 cm
Falsa columna de drywall
Corte 2-2
Sardinel de concreto pulido h=45 cm
Corte 3-3
Corte 4-4
DISEÑO DE VIVIENDAS
VIVIENDA COMERCIO DISEÑADA PARA URB. EL SOL DE CARABAYLLO
VIVIENDA COMERCIO DISEÑADA PARA URB. EL SOL DE CARABAYLLO
DISEÑO DE TERRAZA
DE PAVIMENTO DURO Y BLANDO

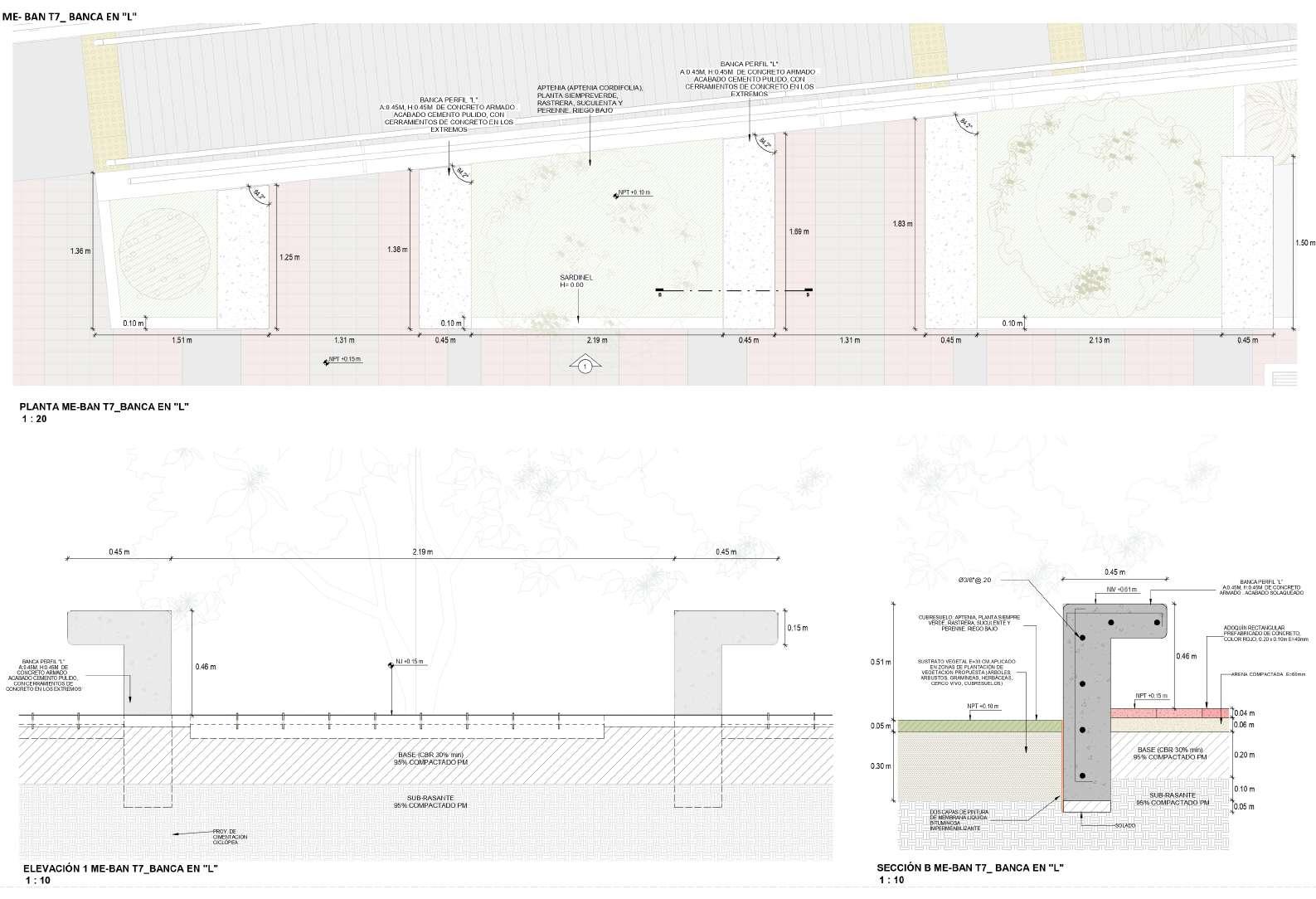

DETALLE
DETALLE CONSTRUCTIVO DE MUROS Y CERCOS
DETALLE DE PLANTACIÓN DE ÁREAS VERDES
Acero de Refuerzo con fy=4200 kg/cm2
LADRILLO KK con junta de 1.00 cm
MODELADO
Ladrillo de Techo de 12x30x30cm
TALLER DE URBANISMO: Intervención en el Rímac
