16 Estudo dos Insetos
w
AN
ph axs3 PN
AN
pwp
am
axs2
ba
x2
x1
bms
sb
pwp
x1
ba
sbm
ph dlm
ph
dlm tsm
pl
dlm
pls
sbm cx
bms
cx
A
B

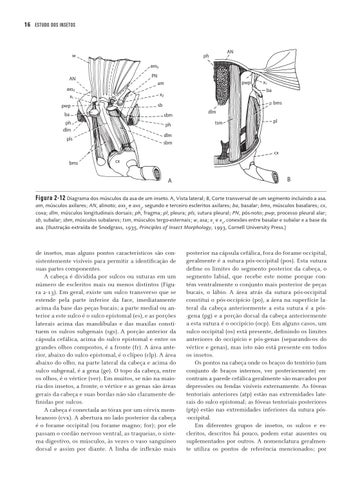

Figura 2-12 Diagrama dos músculos da asa de um inseto. A, Vista lateral; B, Corte transversal de um segmento incluindo a asa. am, músculos axilares; AN, alinoto; axs2 e axs3, segundo e terceiro escleritos axilares; ba, basalar; bms, músculos basalares; cx, coxa; dlm, músculos longitudinais dorsais; ph, fragma; pl, pleura; pls, sutura pleural; PN, pós-noto; pwp, processo pleural alar; sb, subalar; sbm, músculos subalares; tsm, músculos tergo-esternais; w, asa; x1 e x2, conexões entre basalar e subalar e a base da asa. (Ilustração extraída de Snodgrass, 1935, Principles of Insect Morphology, 1993, Cornell University Press.)
de insetos, mas alguns pontos característicos são consistentemente visíveis para permitir a identificação de suas partes componentes. A cabeça é dividida por sulcos ou suturas em um número de escleritos mais ou menos distintos (Figura 2-13). Em geral, existe um sulco transverso que se estende pela parte inferior da face, imediatamente acima da base das peças bucais; a parte medial ou anterior a este sulco é o sulco epistomal (es), e as porções laterais acima das mandíbulas e das maxilas constituem os sulcos subgenais (sgs). A porção anterior da cápsula cefálica, acima do sulco epistomal e entre os grandes olhos compostos, é a fronte (fr). A área anterior, abaixo do sulco epistomal, é o clípeo (clp). A área abaixo do olho, na parte lateral da cabeça e acima do sulco subgenal, é a gena (ge). O topo da cabeça, entre os olhos, é o vértice (ver). Em muitos, se não na maioria dos insetos, a fronte, o vértice e as genas são áreas gerais da cabeça e suas bordas não são claramente definidas por sulcos. A cabeça é conectada ao tórax por um cérvix membranoso (cvx). A abertura no lado posterior da cabeça é o forame occipital (ou forame magno; for); por ele passam o cordão nervoso ventral, as traqueias, o sistema digestivo, os músculos, às vezes o vaso sanguíneo dorsal e assim por diante. A linha de inflexão mais
estudo-insetos-prova2-lucia.indb 16
posterior na cápsula cefálica, fora do forame occipital, geralmente é a sutura pós-occipital (pos). Esta sutura define os limites do segmento posterior da cabeça, o segmento labial, que recebe este nome porque contém ventralmente o conjunto mais posterior de peças bucais, o lábio. A área atrás da sutura pós-occipital constitui o pós-occipício (po), a área na superfície lateral da cabeça anteriormente a esta sutura é a pós-gena (pg) e a porção dorsal da cabeça anteriormente a esta sutura é o occipício (ocp). Em alguns casos, um sulco occipital (os) está presente, definindo os limites anteriores do occipício e pós-genas (separando-os do vértice e genas), mas isto não está presente em todos os insetos. Os pontos na cabeça onde os braços do tentório (um conjunto de braços internos, ver posteriormente) encontram a parede cefálica geralmente são marcados por depressões ou fendas visíveis externamente. As fóveas tentoriais anteriores (atp) estão nas extremidades laterais do sulco epistomal; as fóveas tentoriais posteriores (ptp) estão nas extremidades inferiores da sutura pós-occipital. Em diferentes grupos de insetos, os sulcos e escleritos, descritos há pouco, podem estar ausentes ou suplementados por outros. A nomenclatura geralmente utiliza os pontos de referência mencionados; por
