CRHISTIAN DEL CARPIO PORTAFOLIO
CRHISTIAN DEL CARPIO
Cdelcarpiof@hotmail.com
+51 992970174
San Miguel - Lima
Soy un estudiante de Arquitectura en la Universidad Peruana de Ciencias Aplicadas con habilidades sólidas en comunicación y trabajo en equipo. Capacidad para desempeñarme bajo presión y un enfoque apasionado en la excelencia en diseño y construcción. Busco oportunidades para crecer y contribuir de manera significativa en proyectos desafiantes mientras aspiro a convertirme en un profesional destacado en el campo de la arquitectura.
Conocimientos Idiomas
Office 2016
Autocad 2023
Revit 2023
SketchUp
Illustrator
Twinmotion
Enscape
Ingles: Intermedio
Español: Nativo
Habilidades
Gestión de equipos
Inteligencia emocional
Empatía
Buena comunicación
Empatía
EXPERIENCIA PROFESIONAL
De 07/06/23Actualidad
(Lima - Perú)
Arquitecto BIM/Modelador 3D
RESY INGENIEROS SAC
Tareas realizadas:
Modelación de naves industriales, desarrollo de planimetría detallada para proyectos de obras civiles y estructuras metálicas, y visualizaciones arquitectónicas para proyectos diseñados.
De 12/09/202228/12/2022
(Lima - Perú)
De 02/01/201901/03/2019
(Callao - Perú)
Practicante de Arquitectura
CORPORACIÓN GEO SOLUTIONS SRL
Tareas realizadas:
Actividades de arquitectura e ingeniería y actividades conexas de consultoría técnica. Realización de planos, láminas de análisis, fichas y tablas de valoración del centro histórico y el Rímac.
Atención al Cliente – Área de Licencias
MUNICIPALIDAD PROVINCIAL DEL CALLAO
Tareas realizadas:
Atención al vecino del callao en trámites relacionados al área de licencias, como habilitar negocios o legalizar sus terrenos, mediante el uso del mapa de zonificación de la provincia.
De 01/01/201701/03/2017 (Lima – Perú)
Auxiliar de archivos
C. G. I. Consorcio de Gestión e Investigación
Tareas realizadas:
Búsqueda de documentos para traslado de sedes relacionadas a la ONP, envío de estos documentos a través de las oficinas en el Centro Cívico, realización de inventarios de los almacenes.
EDUCACIÓN
2016-Actualidad Arquitectura
Lima - Perú Universidad Peruana de Ciencias Aplicadas
2019 Revit + Lumion
Lima - Perú Trazzo Visual
2023 Costos y Presupuestos en obra
Lima - Perú CAPECO
CURRICULUM TALLER - IV TALLER - V TALLER - VI TALLER - VII TALLER - VIII GESTION URBANA TALLER DE MADERA TRABAJOS INDEPENDIENTES 2 4 10 14 20 24 30 34 40
CONTENIDO

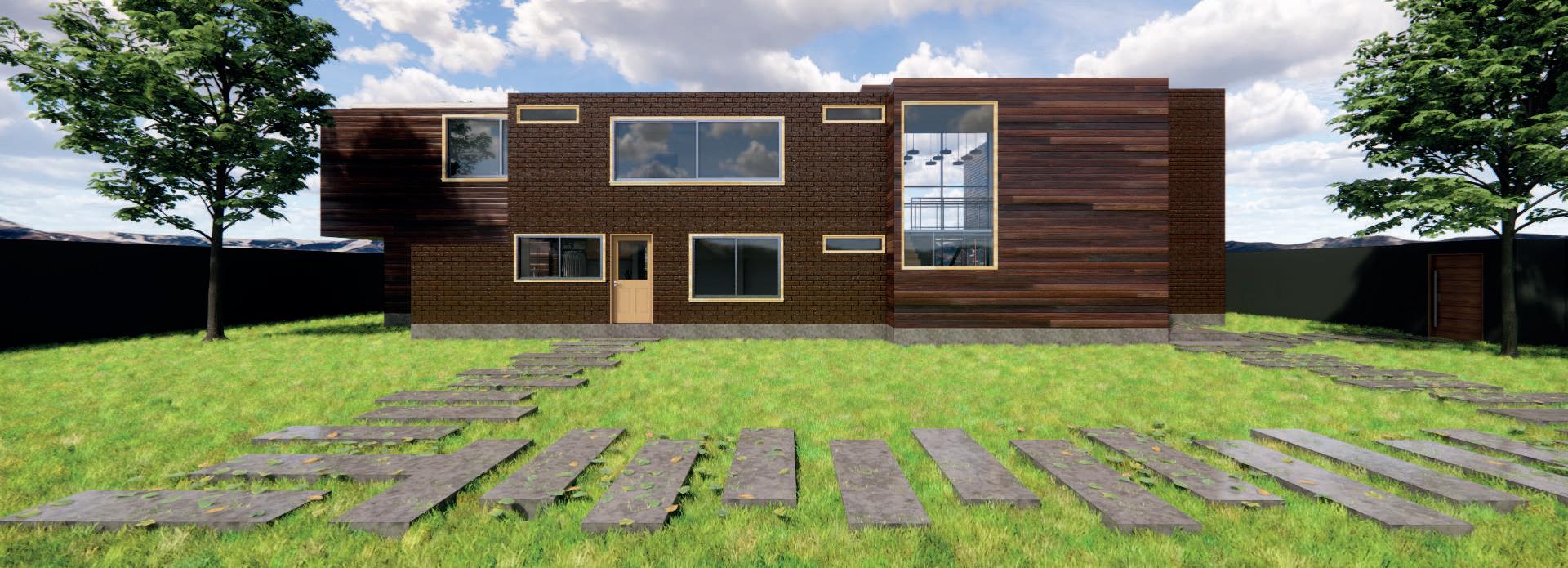

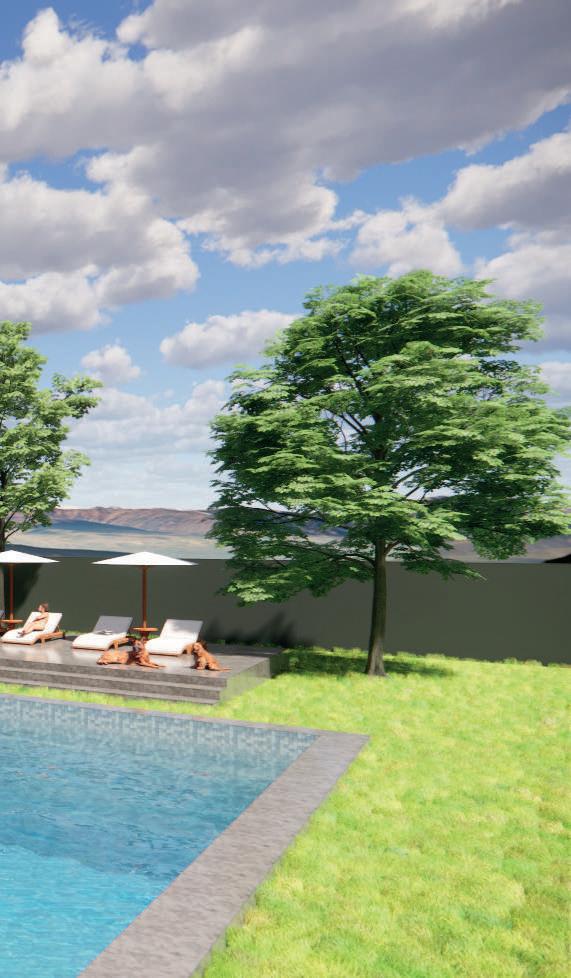

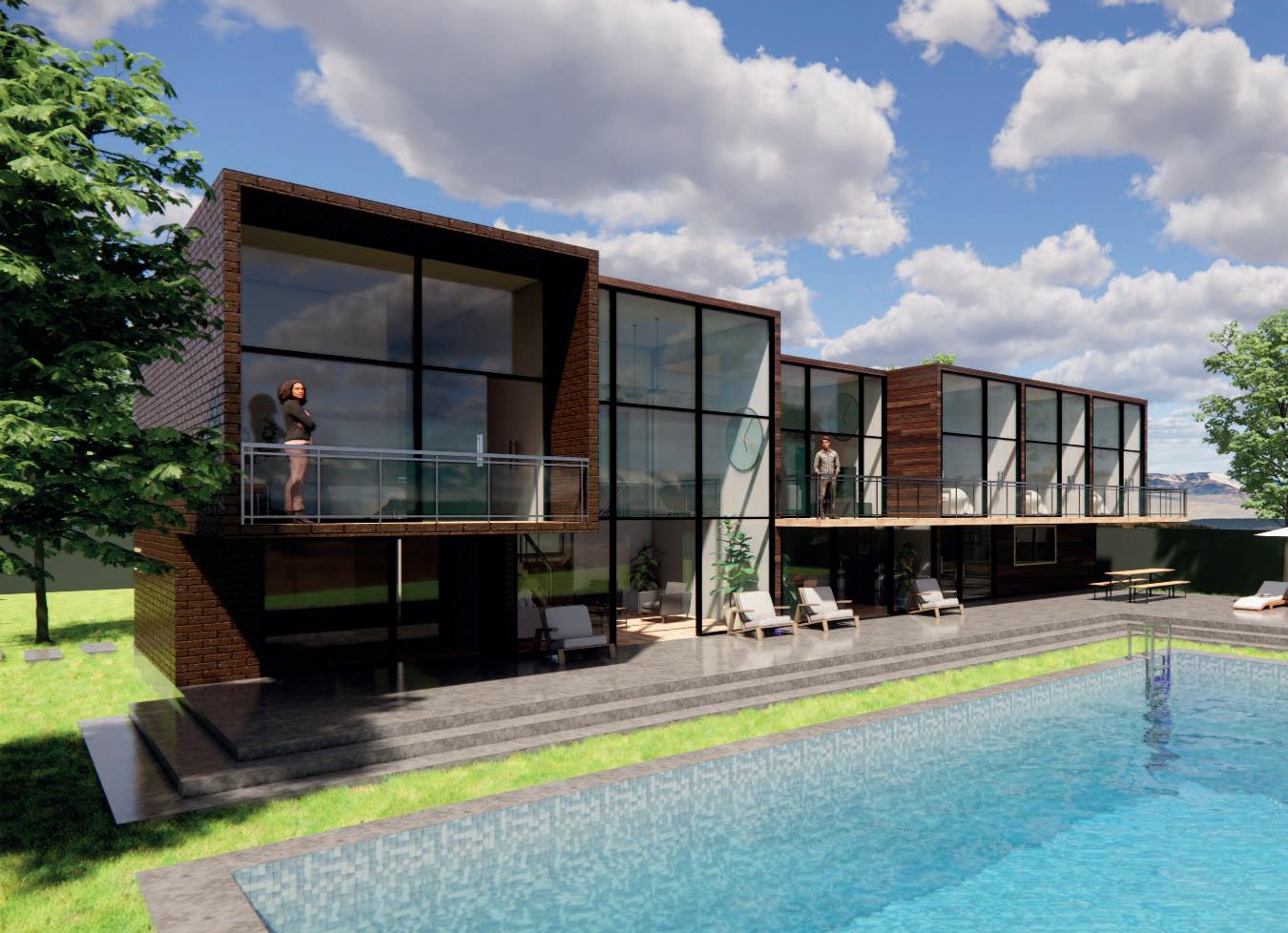

CASA DE CAMPO EN LUNAHUANA

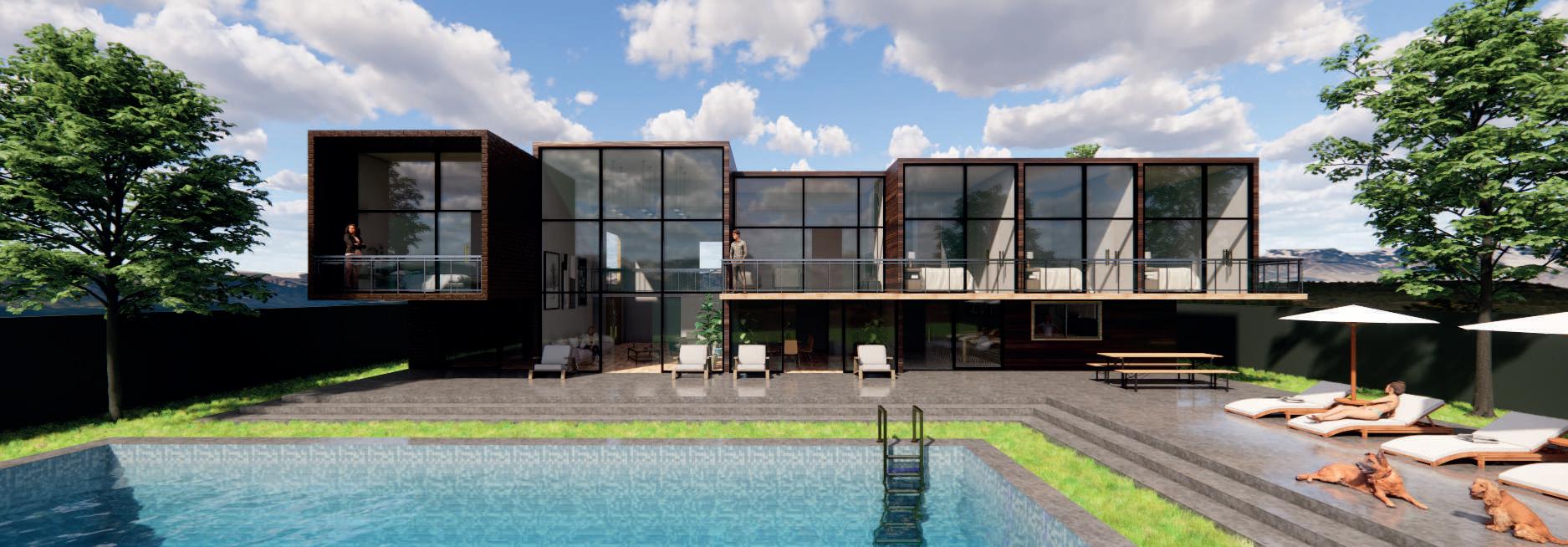

Este proyecto fue realizado en el Taller IV - Arquitectura y funcionalidad, en el cual se diseñó una vivienda unifamiliar en el distrito de Luanhuaná, con vistas al río Cañete. El objetivo de este proyecto es que se logre una volumetría en armonía con el entorno y resolver los problemas de funcionalidad propuestos en el Taller. En la fachada principal de optó por una fachada vidriada para que se aproveche la mayor iluminación posible para el proyecto y a su vez de priorize las vistas hacia el río ya que este era el atractivo principal del entorno.
-
01
TALLER IV
6

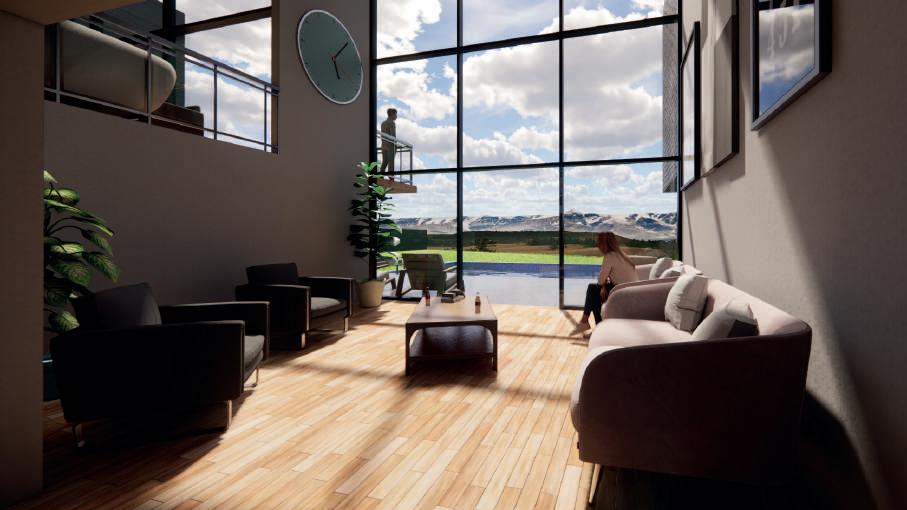

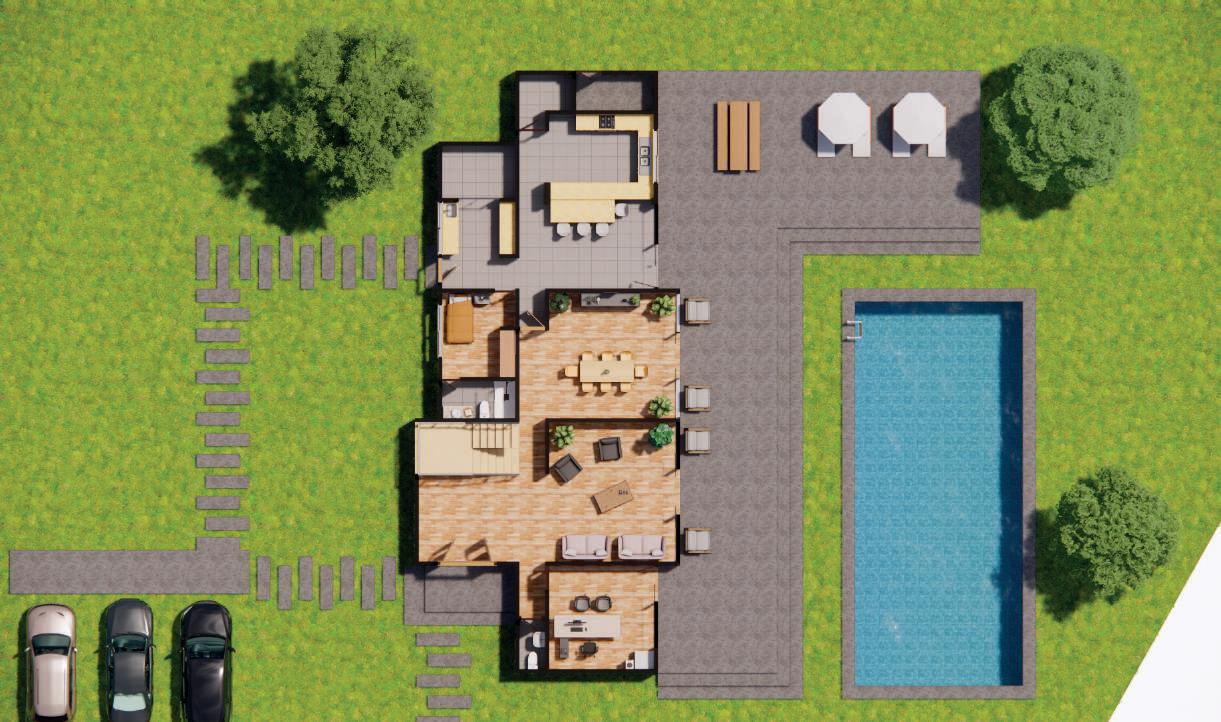

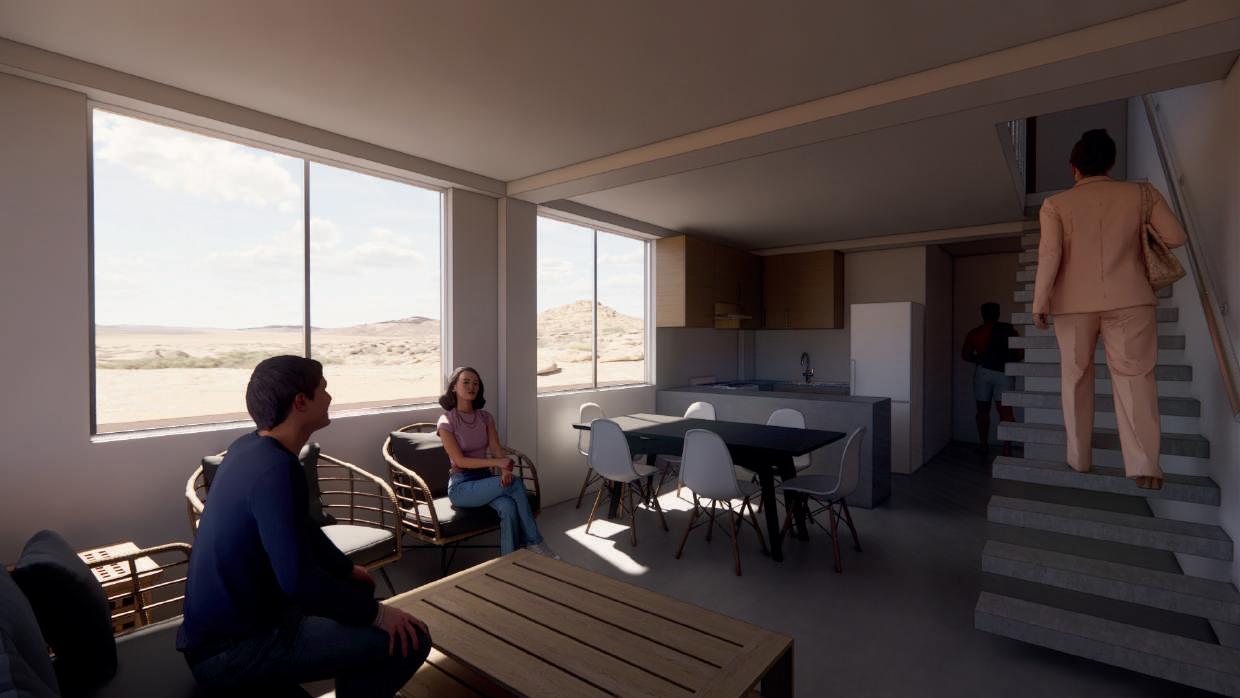

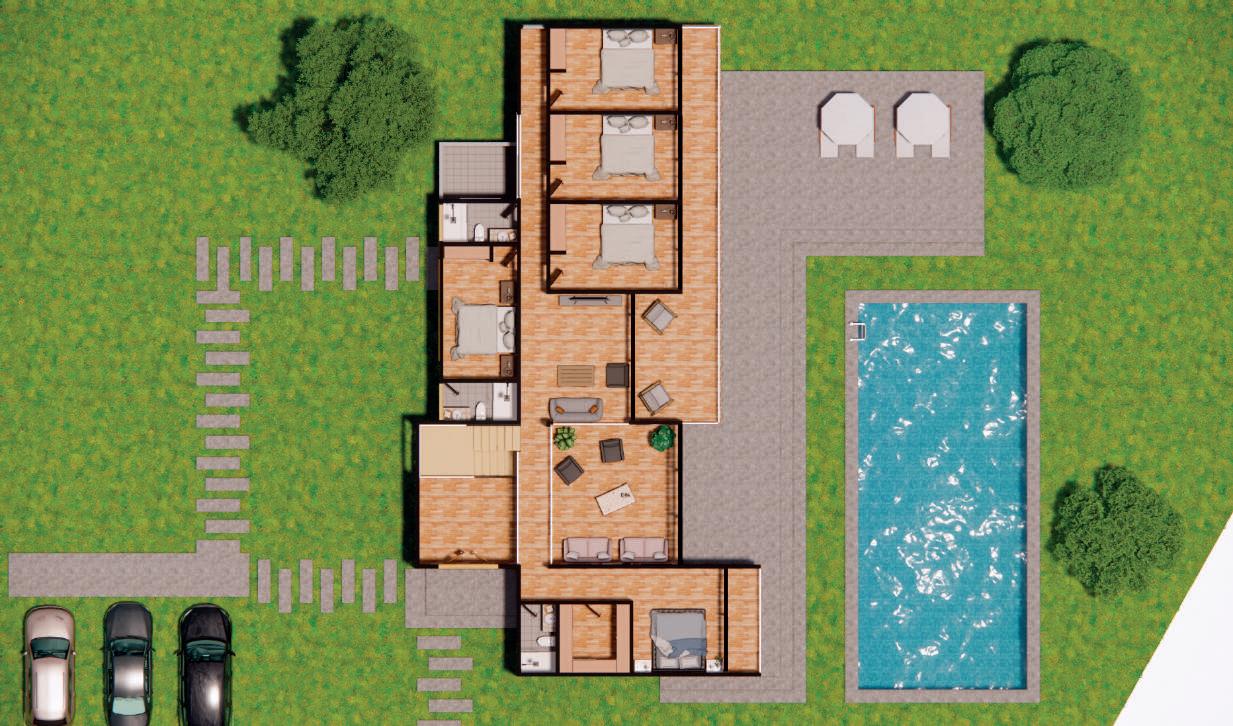

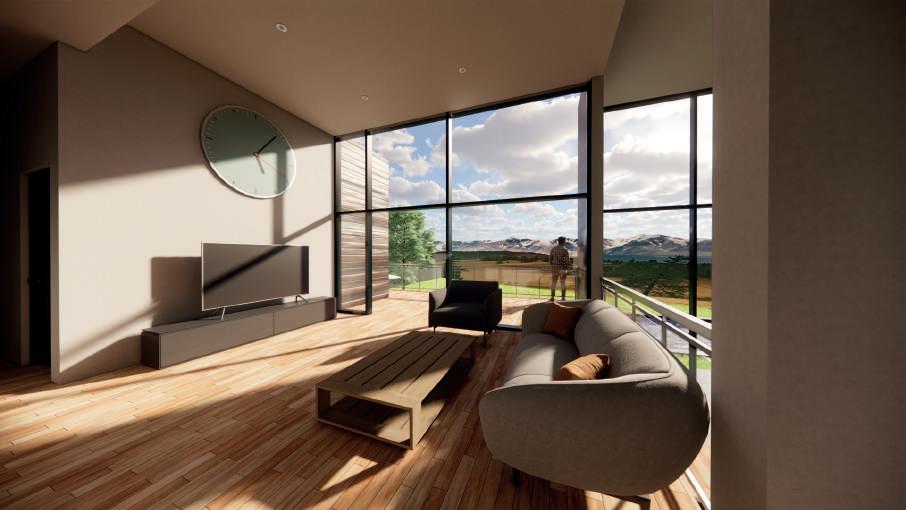

En el primer piso se ubican la zona social, la cual contiene una amplia sala de estar con vistas al río, un amplio comedor, y el cuarto de estudio. Al extremo izquierdo se ubica la zona de servicio, la cual contiene la cocina, lavanderia, cuarto de servicio y tendal.
En el segundo piso se encuentra toda la zona residencial, la cual cuenta con tres dormitorios para los hijos, el cuarto principal de los padres y un cuarto de huespedes. También se incluyó un estar intimo para la familia.
7
PLANTA PRIMER PISO
PLANTA SEGUNDO PISO
8 2 T R O C H A CAÑETERÍO A 3 B C 2 1 3 A B C NPT 0.45 NPT 0.45 NPT 0.45 NPT 0.45 DEPOSITO LAVANDERÍA NPT 0.45 NPT + 0.45 ESTUDIO TERRAZA NPT + 0.45 A A B B C C B B J G C K K M M 4 6 8 H L D E F 7 E 5 4 2 5 1 9 A A L G 1 7 NPT 1.80 1 2 3 4 PEATONAL INGRESO VEHICULAR INGRESO PRINCIPAL CL. CL. NPT 2.75 ESTAR ÍNTIMO SS.HH COMPARTIDO DORMITORIO HUÉSPED NPT 2.75 DORMITORIO NIÑO NPT 2.75 NPT + 2.75 NPT + 2.75 BARANDILLA H: 0.80 NPT + 2.75 BARANDILLA H: 0.80 NTT + 2.75 BARANDILLA 0.80 T R O C H A 1 BARANDILLA H: 0.80 CAÑETERÍO A A B B C C B B I J G C K K M 4 6 8 H L D E F 7 I E 5 4 2 5 1 9 A A L G 7 1 2 3 4

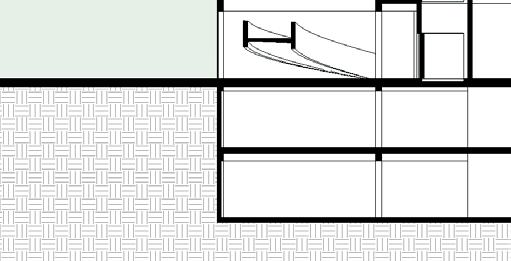

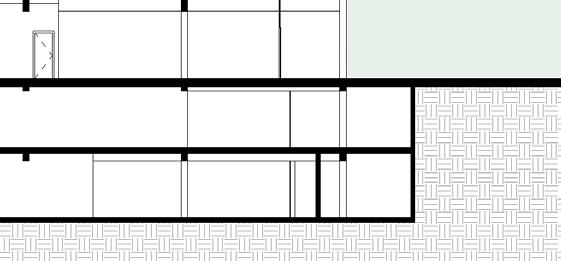

9 CORTE B-B CORTE B-B CORTE C-C CORTE A-A SALA PRINC NPT: 0.45 TERRAZA NPT: + 0.00 D. PADRES NPT: + 2.75 NTT: + 6.50 NTT: + 7.00 NTT: + 6.00 NTT: 7.00 NTT: + 6.50 HUESPED NPT: + 2.75 C. DE SERVICIO NPT: + 0.45 LAVANDERíA NPT: + 0.45 NTT: + 6.00 RECIBO NPT: + 0.45 NTT: + 7.00 NTT: + 6.00 NTT: + 5.50 ESTAR INTIMO NPT: 2.75 NPT: + 0.00 SALA PRINC NPT: + 0.45 NPT: + 0.00 NTT: + 6.50 NTT: 7.00 D. HIJO NPT: 2.75 D. HIJA NPT: + 2.75 D. NIÑO NPT: + 2.75 ESTUDIO NPT: + 0.45 D. PADRES NPT: + 2.75 COMEDOR NPT: 0.45 SALA PRINC. NPT: 0.45 NTT: + 5.50 COCINA NPT: + 0.45 DEPOSITO NPT: + 0.00 CORTES ALUMNO Crhistian Del Carpio CURSO: TALLER IV ARQUITECTURA FUNCIONALIDAD FACULTAD DE ARQUITECTURA ESCALA : 1/100 FECHA DIC - 2018 DOCENTES Arq. Martín Díaz Arq. José Ríos LAMINA TEMA CASA DE CAMPO LUNAHUANA

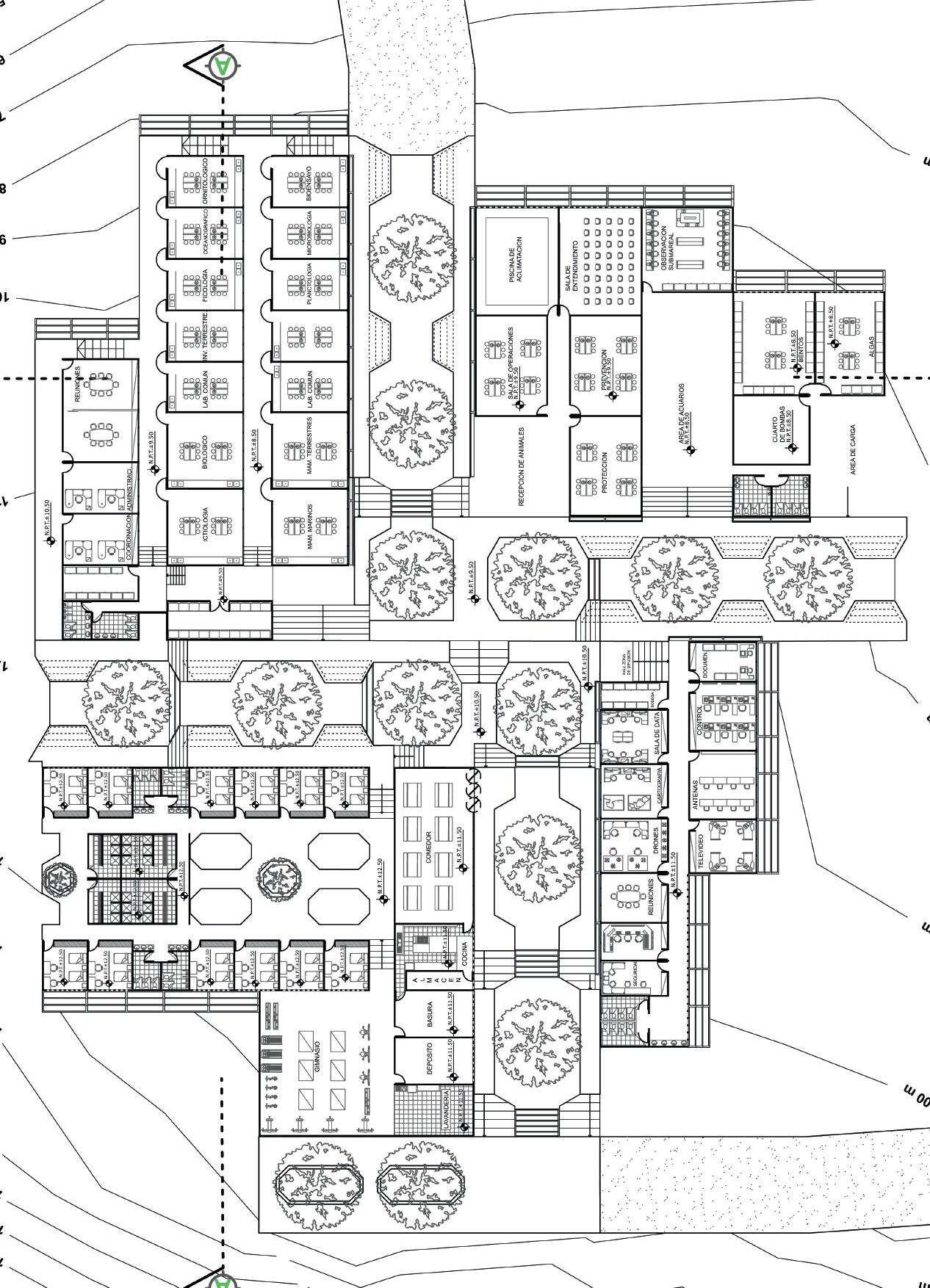

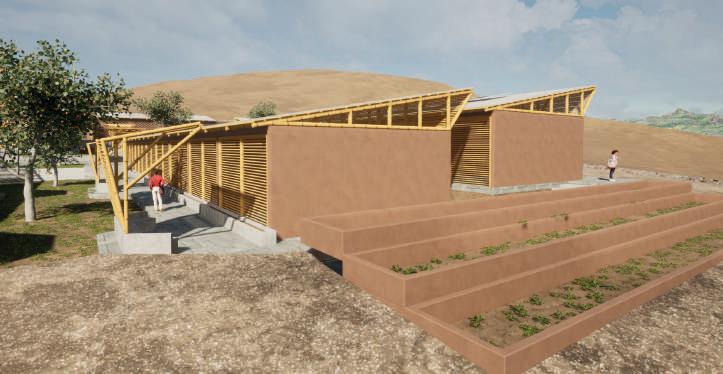

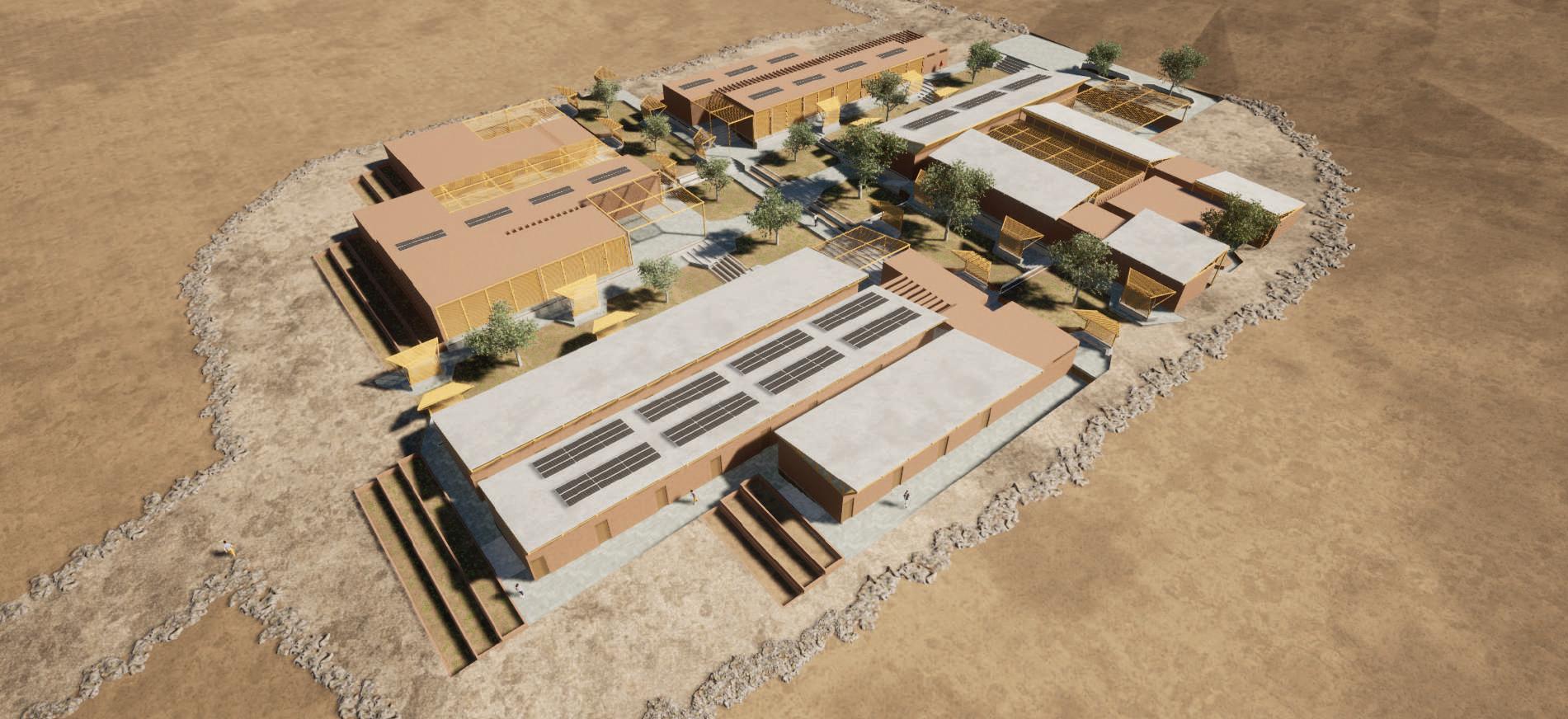

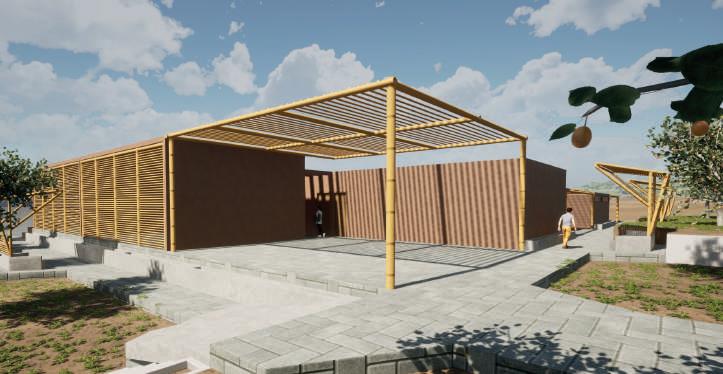

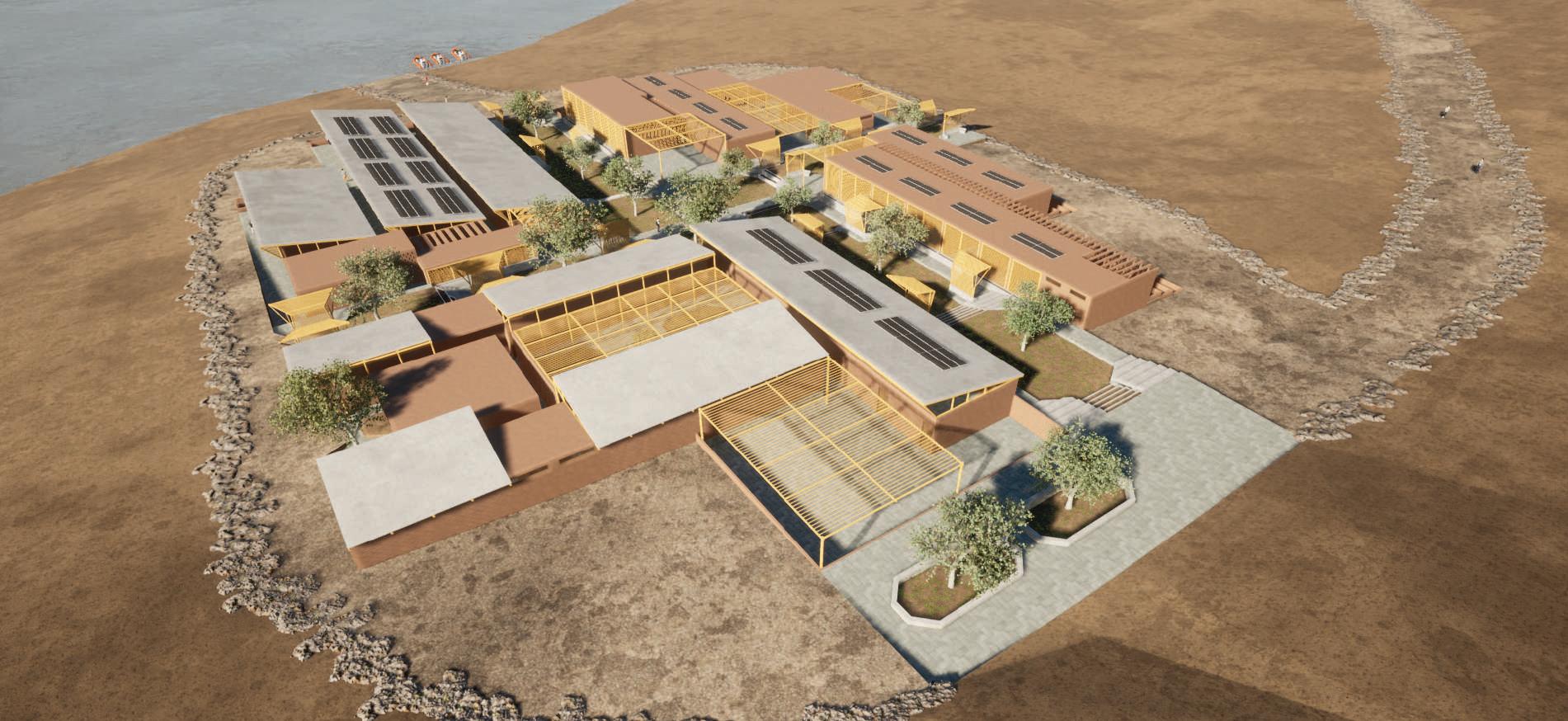

CENTRO DE INVESTIGACIÓN

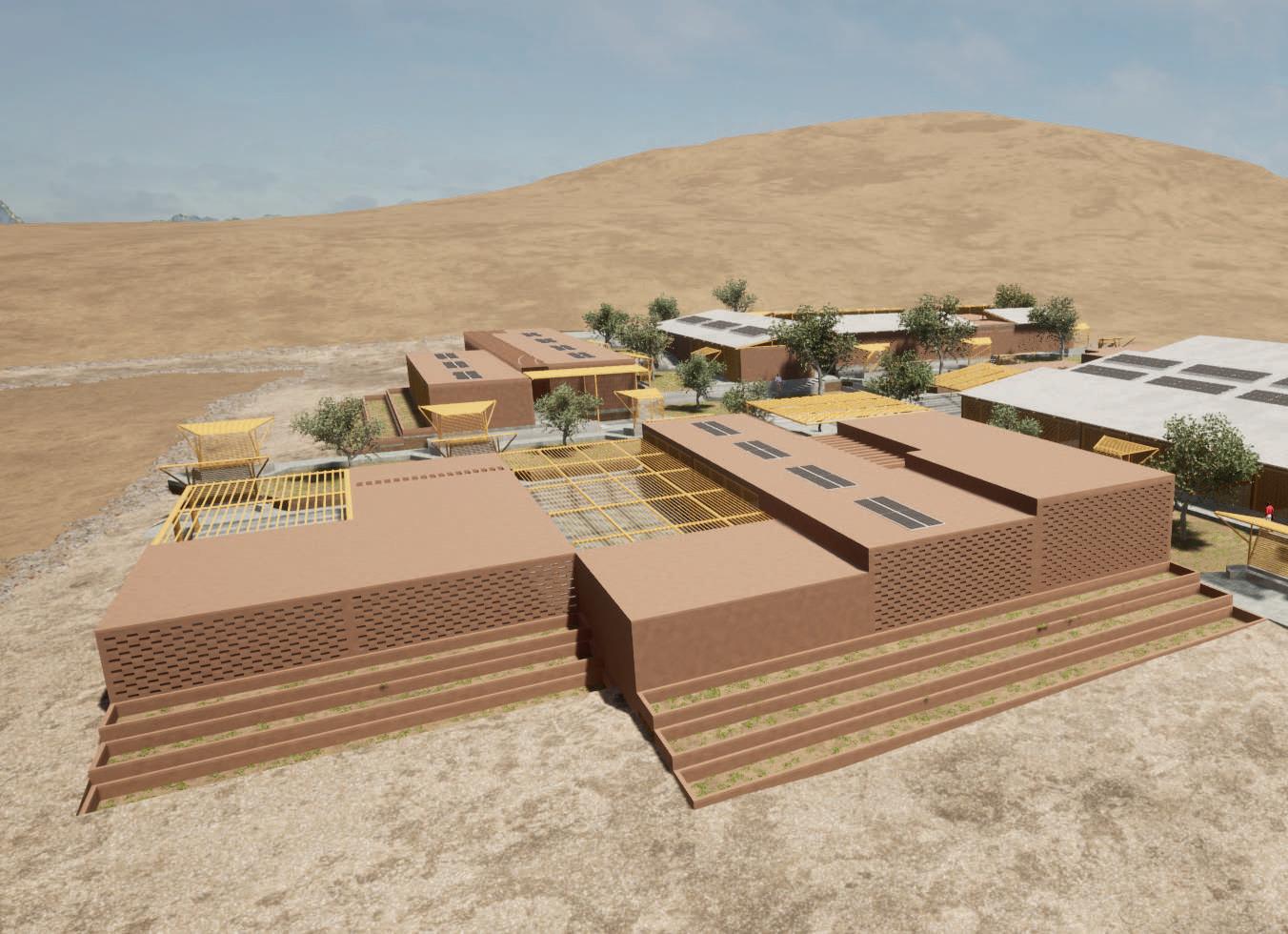

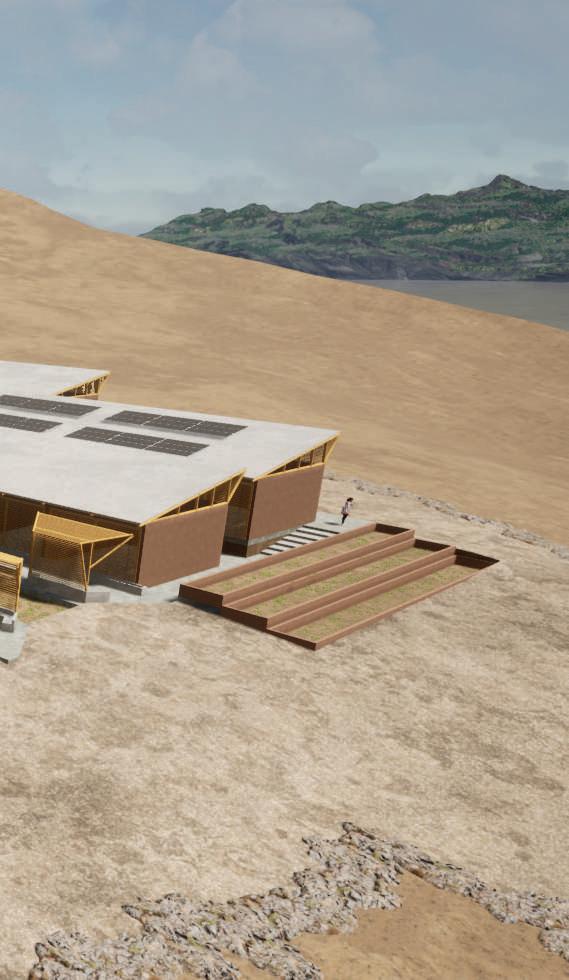

Este proyecto fue realizado en el Taller V - Arquitectura y medio ambiente, cuyo encargo era diseñar un centro de investigación para la preservación de la fauna marica de la Reserva Nacional de Paracas. El proyecto debía de adecuarse a un entorno topográfico, el cual aumentaba el desafío del encargo. Se optaron por materiales ecológicos como el bambú, concreto pulido, concreto estampado, entre otros. También se utilizó vegetación de la zona como las tilandsias, cactaceas, y arboles de clima seco.
-
02
TALLER V
12
En la zona de investición se ubican los laboratorios necesarios para complir con la función del proyecto. El techo es de fibrocemento con estructura de bambú y panales solares para obtener energía
En la zona de Observación se ubican los ambientes relacionados con la preservacion de las especies, como zonas de cuidados y veterinarias. También de ubican los cuartos técnicos.

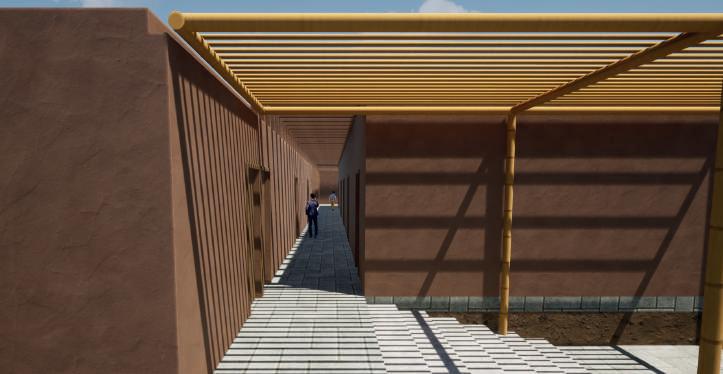

La zona residencia es donde se ubican las habitaciones del personal cientifico y administrativo. Con un patio de recreación como recibimiento, cubierto por una sol y sombrea de bambú
La zona de administración tiene como objetivo la gestión del Centro de investigación. Con ambientes como sala de reuniones, gerencia general, cuarto de vigilancia, entre otros
13

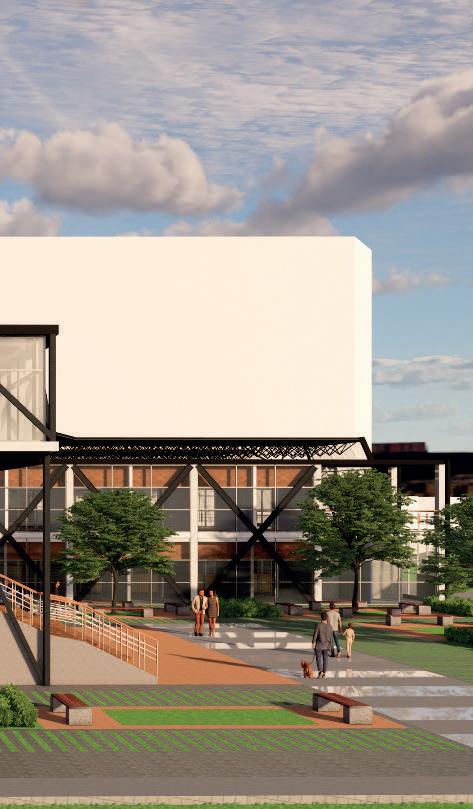

MERCADO EN PUEBLO LIBRE
Este proyecto fue realizado en el Taller V - Arquitectura y medio ambiente, cuyo encargo era diseñar un centro de investigación para la preservación de la fauna marica de la Reserva Nacional de Paracas. El proyecto debía de adecuarse a un entorno topográfico, el cual aumentaba el desafío del encargo. Se optaron por materiales ecológicos como el bambú, concreto pulido, concreto estampado, entre otros. También se utilizó vegetación de la zona como las tilandsias, cactaceas, y arboles de clima seco.
03 - TALLER VI
16

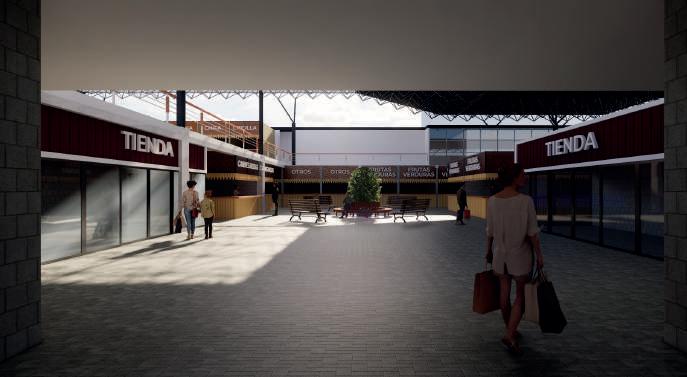

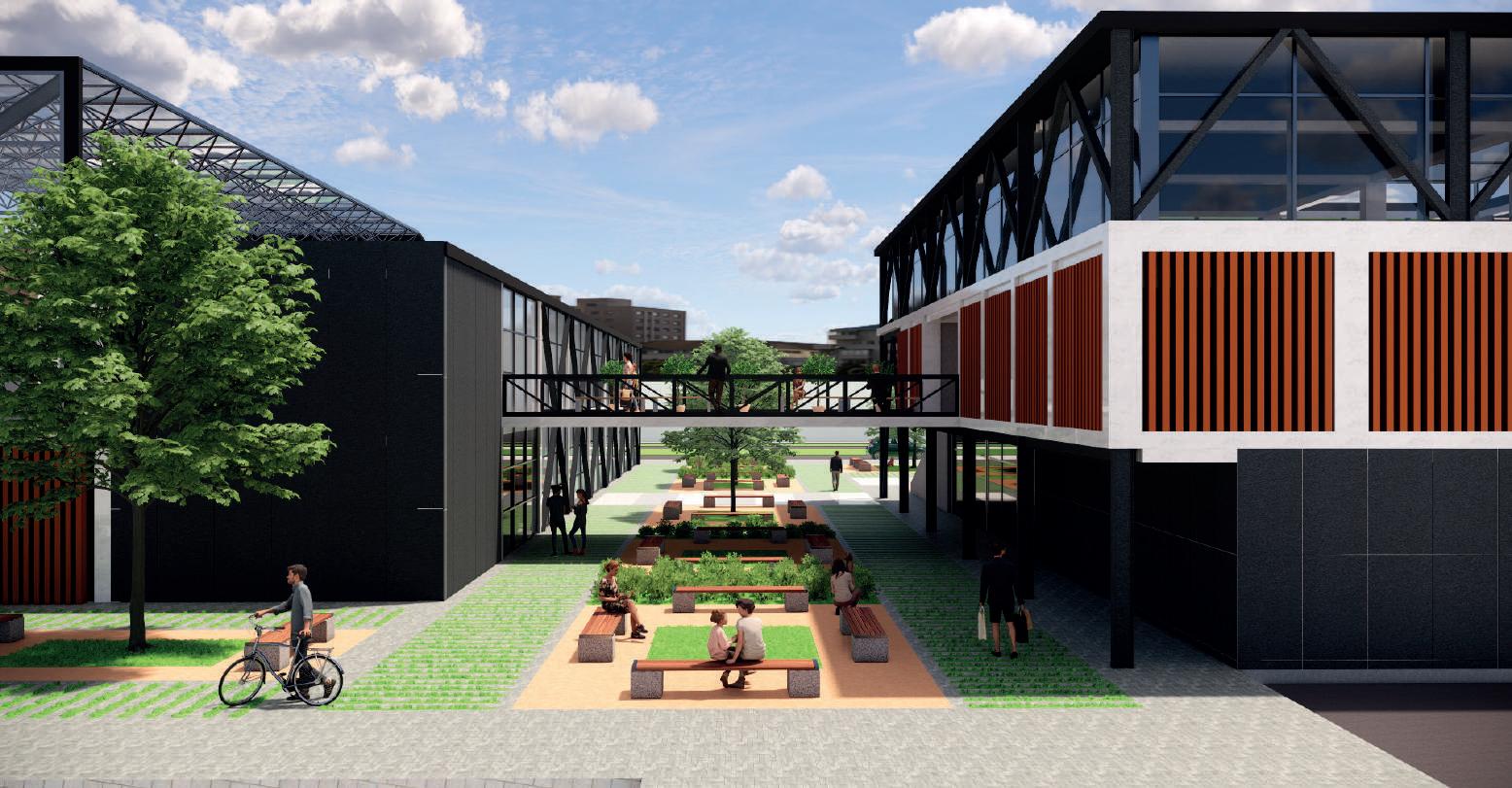

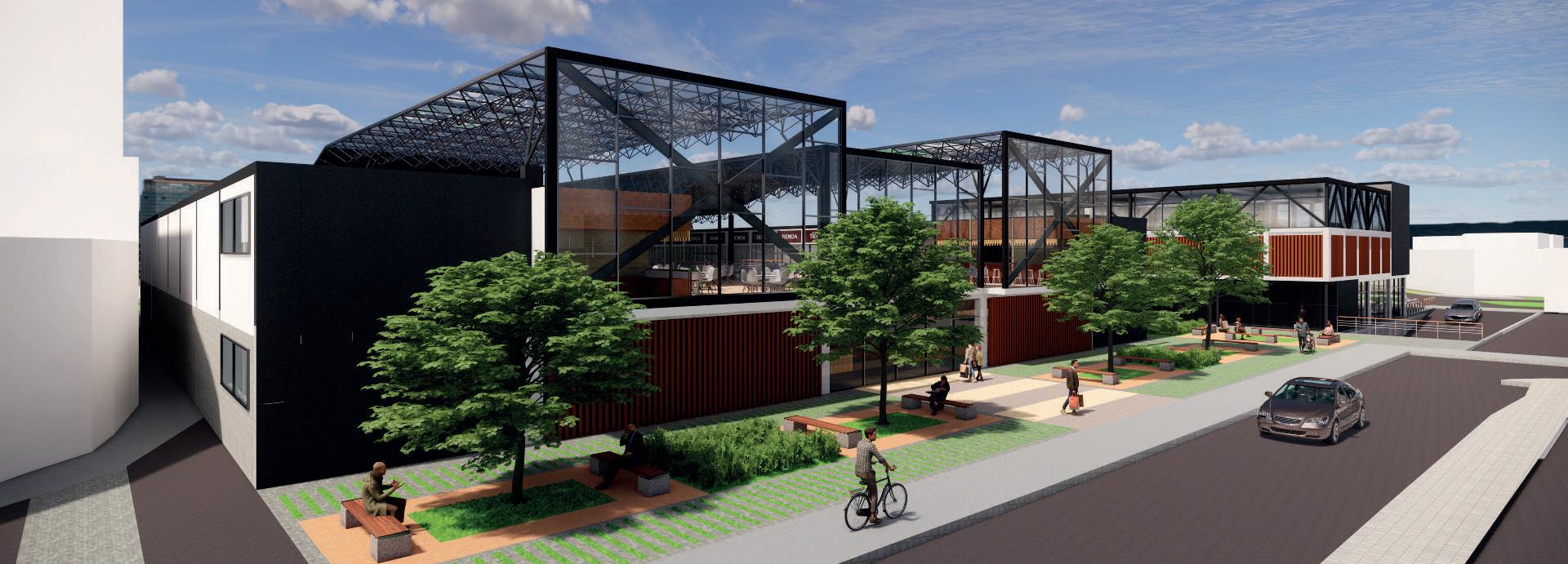

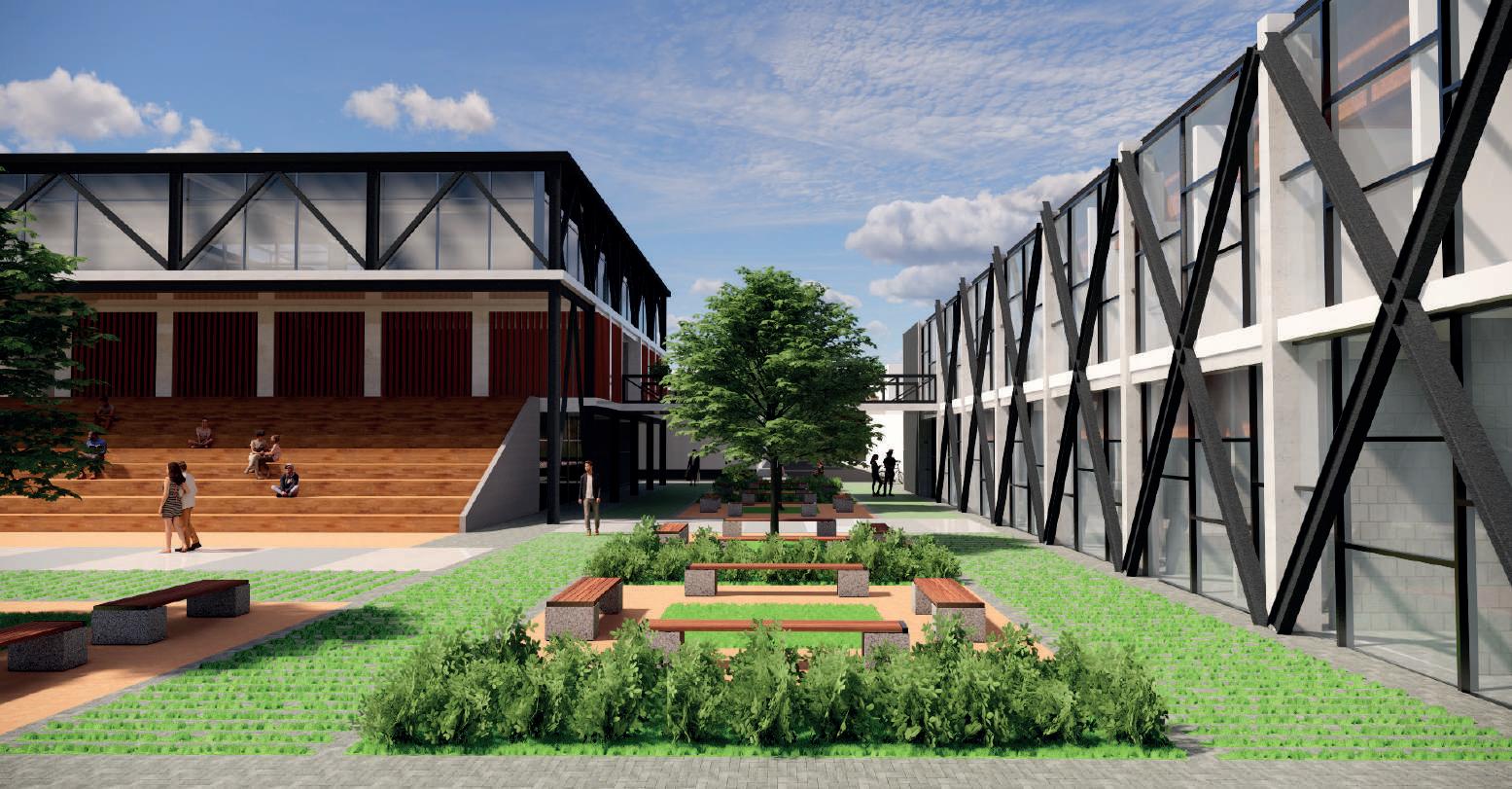

Uno de los requisitos del proyecto fue crear una zona de espacio exterior para el publico, con bancas y areas verders. Se diseñó un anfiteatro con vista al exterio y una alameda que divide las dos zonas generando una espacio agradable para el publico en general.

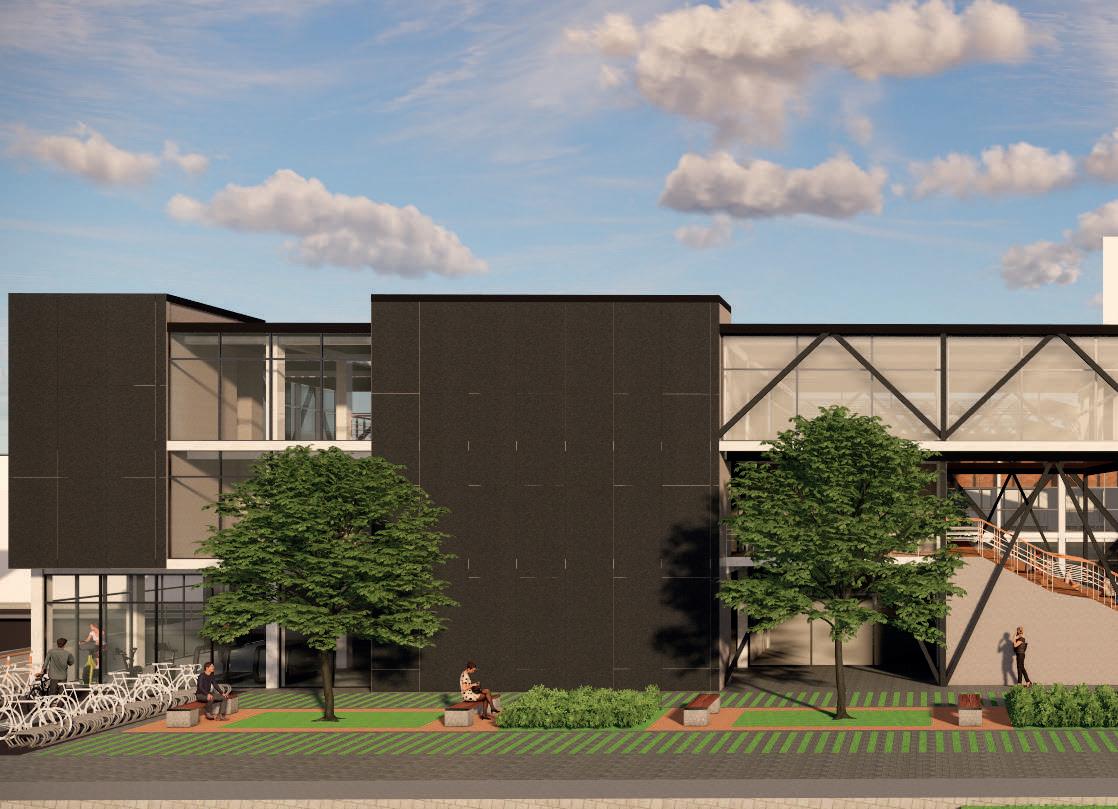

La fachada posterior del mercado cuenta con grandes vanos vidriados para una iluminación adecuada. El comedor en el segundo nivel se beneficia de esto. En cuanto al volumen de formacion en el tercer nivel hay manparas y una arriostramiento de acero.
17

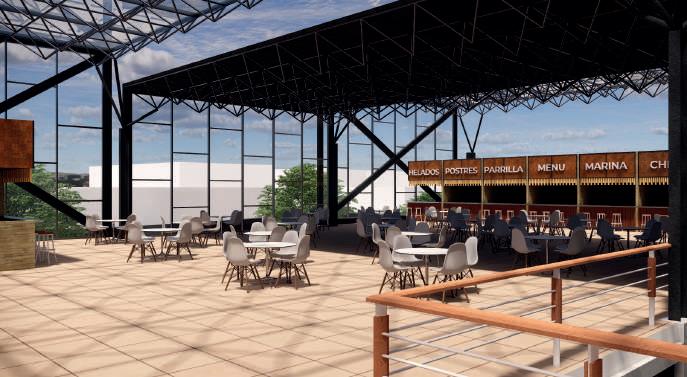

El proyecto se emplaza en un terreno irregular, al este se ubica la volumetria del mercado, cuyo techo esta estructurado por tridilosa, donde se ubican los puestos de venta, el comedor, patio de comidas y zona administrativa. La volumentria izquiera representa la zona cultural, donde se ubica, un gimnasio en el primer nivel, en el segundo se ubican los talleres, y aulas, en el tercer nivel esta la sala de usos multiples y la biblioteca.
18 CURSO: TALLER VI ARQUITECTURA Y CONSTRUCCION FACULTAD DE ARQUITECTURA ESCALA 1/300 FECHA JUL - 2021 LAMINA L2 TEMA: MERCADO PUBLICO EN PUEBLO LIBRE ALUMNO: Crhistian del Carpio Farías DOCENTES: JOSE COTRINA PEDRO HURTADO 1 2 3 4 5 6 B C D F G H I J K a e B C D F G H I J K a e 7 8 9 10 1 2 3 4 5 6 7 8 9 10 A-A A-A B-B B-B C-C C-C CURSO: TALLER VI ARQUITECTURA CONSTRUCCION LAMINA FACULTAD DE ARQUITECTURA ESCALA 1/300 FECHA JUL 2021 L3 TEMA: MERCADO PUBLICO EN PUEBLO LIBRE ALUMNO: Crhistian del Carpio Farías DOCENTES: JOSE COTRINA PEDRO HURTADO 1 2 3 4 5 6 B C D F G H I J K a e B C D F G H I J K a e 7 8 9 10 1 2 3 4 5 6 7 8 9 10 A-A A-A B-B B-B C-C C-C LAMA DE MADERA ACETILADA 2x10 pulg. MAMPARA FIJA VIGA DE CONCRETO ARMADO LOZA MACIZA MURO DE CONCRETO ARMADO LOZA MACIZA VIGA DE CONCRETO ARMADO LOSA MACIZA e: 15cm ARRIOSTRE DE ACERO TUBULAR TERRENO NATURAL MAMPARA FIJA MAMPARA FIJA LOZA MACIZA VIGA DE CONCRETO ARMADO LOZA MACIZA PARAPETO DE CONCRETO PLATINA DE ACERO VIGA DE CONCRETO ARMADO PERNOS DE ANCLAJE TORNILLOS DE ANCLAJE MAMPARA PERFIL DE ALUMINIO CARPINTERIA METALICA ARRIOSTRE DE ACERO PERFIL DE ALUMINIO VIDRIO DE SEGURIDAD e: 8mm LAMA DE MADERA ACETILADA 20x10cm PLATINA EN L DE ACERO CARPINTERIA METALICA PERNOS DE ANCLAJE TORNILLOS DE ANCLAJE MAMPARA PERFIL DE ALUMINIO LOZA MACIZA VIGA DE CONCRETO ARMADO VIDRIO DE SEGURIDAD e: 8mm CARPINTERIA METALICA TORNILLOS DE ANCLAJE MAMPARA PERFIL DE ALUMINIO LOZA MACIZA VIGA DE CONCRETO ARMADO MURO DE CONCRETO ARMADO CURSO: TALLER VI ARQUITECTURA Y CONSTRUCCION FACULTAD DE ARQUITECTURA ESCALA 1/300 FECHA JUL 2021 LAMINA TEMA: MERCADO PUBLICO EN PUEBLO LIBRE ALUMNO: Crhistian del Carpio Farías DOCENTES: JOSE COTRINA PEDRO HURTADO L8 CURSO: TALLER VI ARQUITECTURA Y CONSTRUCCION FACULTAD DE ARQUITECTURA ESCALA 1/300 FECHA JUL 2021 LAMINA TEMA: MERCADO PUBLICO EN PUEBLO LIBRE ALUMNO: Crhistian del Carpio Farías DOCENTES: JOSE COTRINA PEDRO HURTADO CUBIERTA LIGERA POLICARBONATO MURO CORTINA PERFIL TUBULAR ACERO Ø: 10cm LAMA DE MADERA ACETILADA 2x10 pulg. MAMPARA FIJA VIGA DE CONCRETO ARMADO COLUMNA DE ACERO 15x15 LADRILLO SILICO CALCAREO KING KONG MURO DE CONCRETO ARMADO LOSA MACIZA TABLAS MADERA PINO LOSA MACIZA e: 15cm ARRIOSTRE DE ACERO TUBULAR PERFIL DE ALUMINIO UNIVERSAL POLICARBONATO ALVEOLAR E: 10mm CUERDA SUPERIOR Ø: 5cm PLACA DE APOYO AL POLICARBONATO NODO DE TRIDILOSA TIPO MERO CUERDA INFERIOR Ø: 5cm APOYO FIJO PERFIL METALICO PERFIL TUBULAR ACERO PLATINA DE ACERO 30x30 E: 20mm PERFIL DE ALUMINIO COLUMNA DE ACERO 15x15 COLUMNA DE ACERO 15x15 PLACA DE ANCLAJE COLUMNA DE ACERO PERFIL DE ALUMINIO LOSA MACIZA e: 10cm VIGA DE CONCRETO ARMADO 40x25 PERFIL DE ALUMINIO ANCLAJE PARA LAMA DE MADERA LAMA DE MADERA 20x10 PERFIL DE ALUMINIO LAMA DE MADERA ACETILADA 20x10 ANCLAJE EN ACERO VIDRIO DE SEGURIDAD e: 8mm PERFIL ALUMINIO VIGA DE CONCRETO ARMADO LOSA MACIZA MURO DE CONCRETO ARMADO TABIQUE DE DRYWALL e: 10cm LETRETO ACRILICO DE PUESTO TABLAS DE MADERA PINO TERRENO NATURAL
LAMA DE MADERA ACETILADA 2x10 pulg. LAMA DE MADERA 20x10
L7
19 CURSO: TALLER VI ARQUITECTURA CONSTRUCCION FACULTAD DE ARQUITECTURA ESCALA 1/300 FECHA : JUL - 2021 LAMINA : TEMA: MERCADO PUBLICO EN PUEBLO LIBRE ALUMNO: Crhistian del Farías DOCENTES: JOSE COTRINA PEDRO HURTADO L6 SOTANO -3.00 PRIMER NIVEL 0.00 SEGUNDO NIVEL 3.50 TECHO 10.5 TECHO 9.00 SOTANO -3.00 PRIMER NIVEL 0.00 SEGUNDO NIVEL 3.50 TERCER NIVEL 6.50 TECHO 9.50 6 5 4 2 1 3 7 8 9 10 6 5 4 2 3 7 8 9 10
04 - TALLER VII

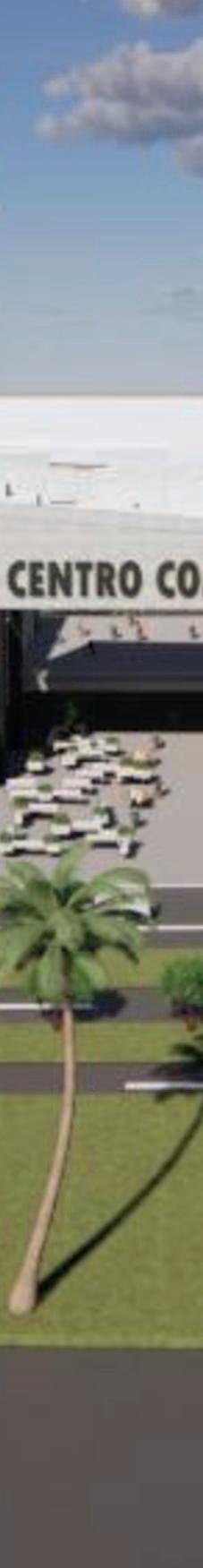

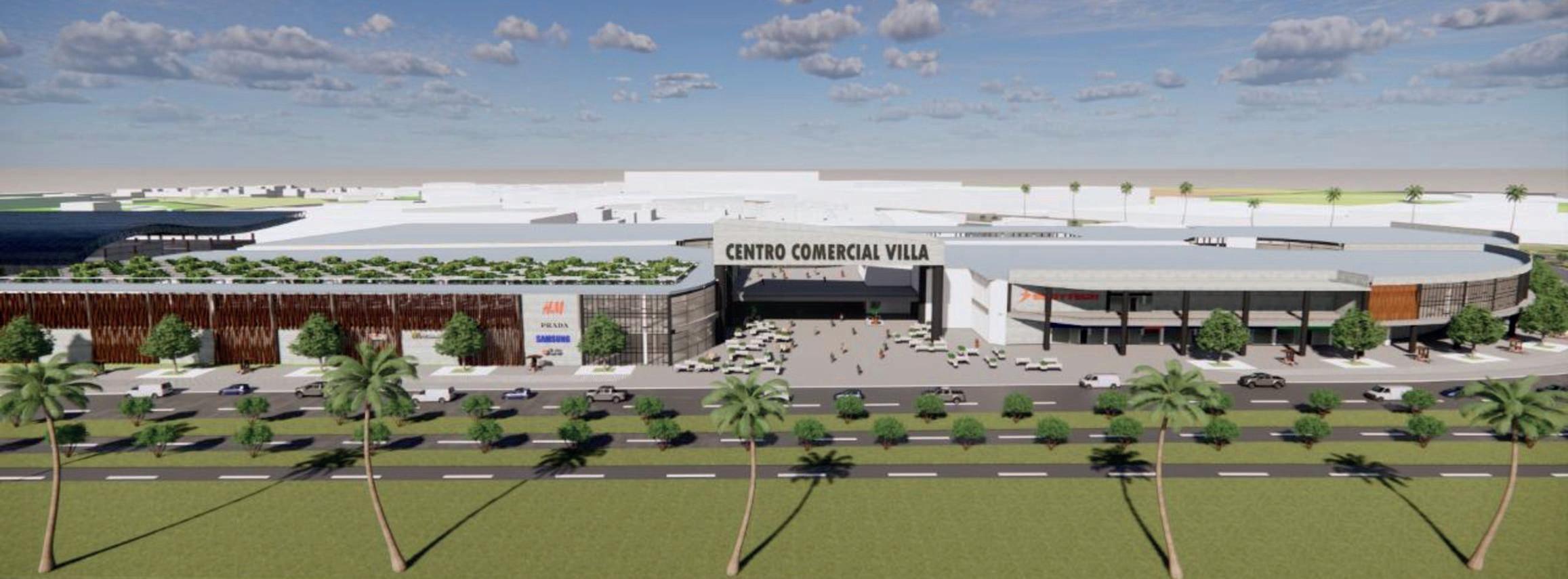

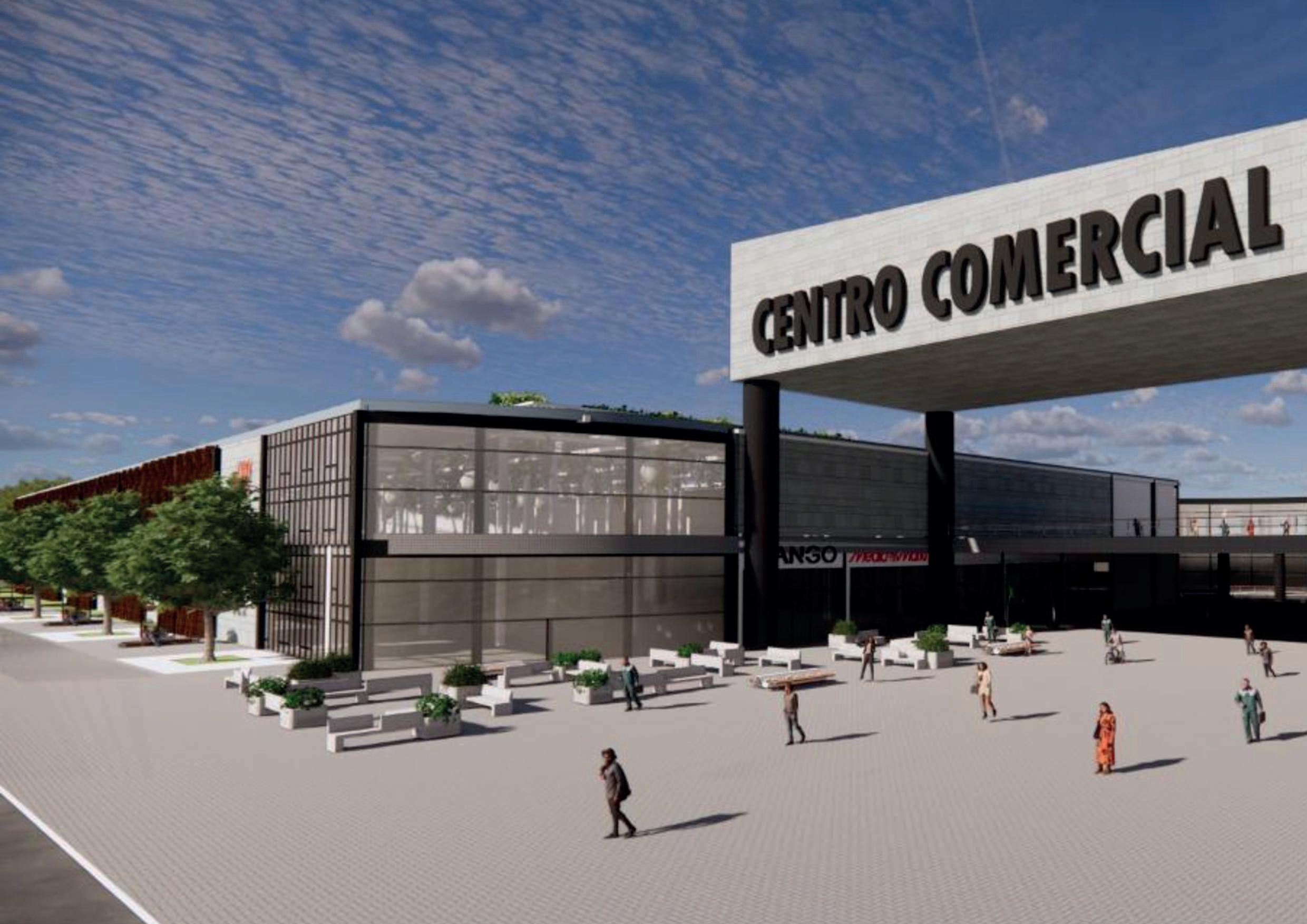

CENTRO COMERCIAL + TERMINAL T.

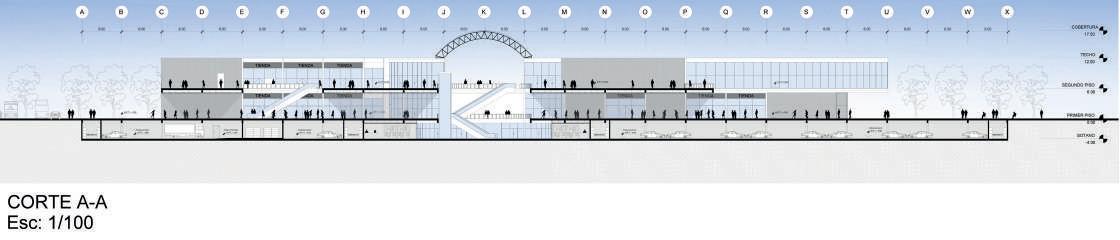

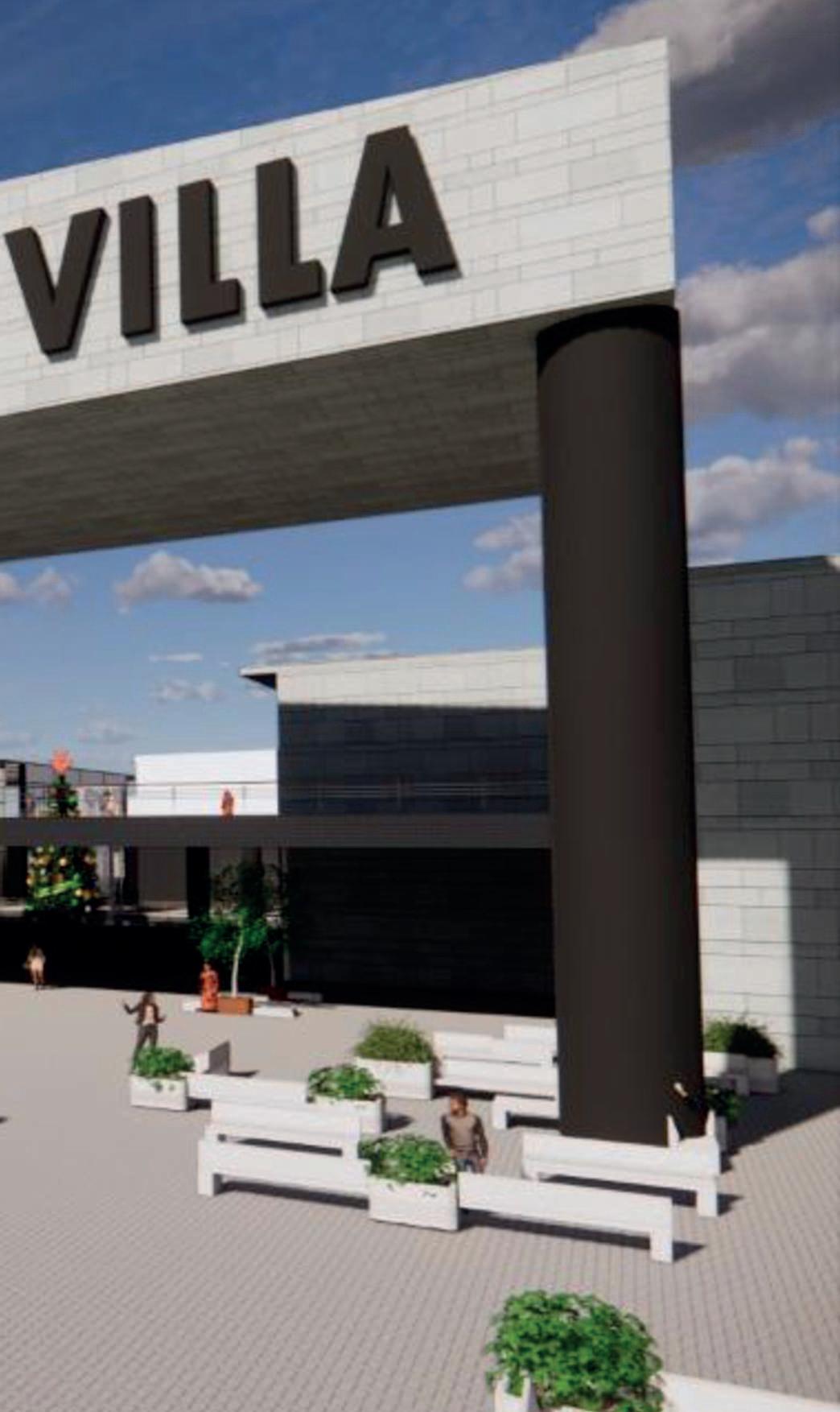

Este proyecto fue realizado en el Taller VII - Arquitectura e Integración, cuyo encargo era diseñar un Centro Comercial con un Terminal Terrestre en el distrito de Villa el Salvador, en la Panamericana Sur. El proyecto debía de adecuarse a un entorno urbano y responder a las necesidades de los clientes objetivos, los cuales abarcarian distintos distritos de Lima, tanto para uso de Retail y uso de transporte. Se optó por una arquitectura que prioriza la iluminació natural y la ventilación natural, teniendo amplios espacios de circulació y zonas de conexión con patios centrales.
21
22

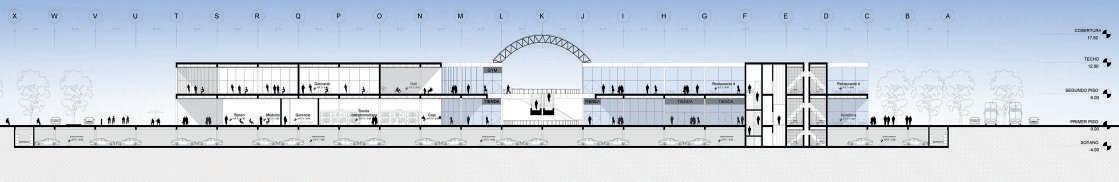

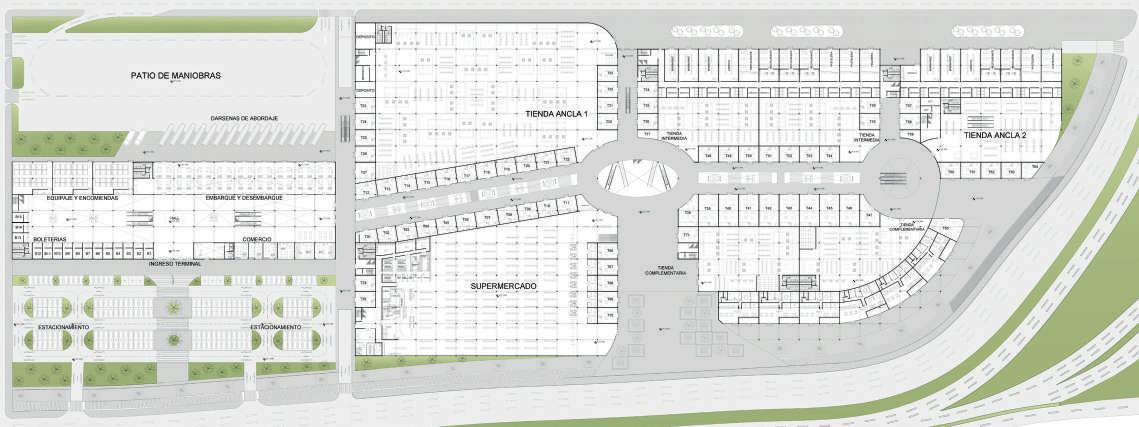

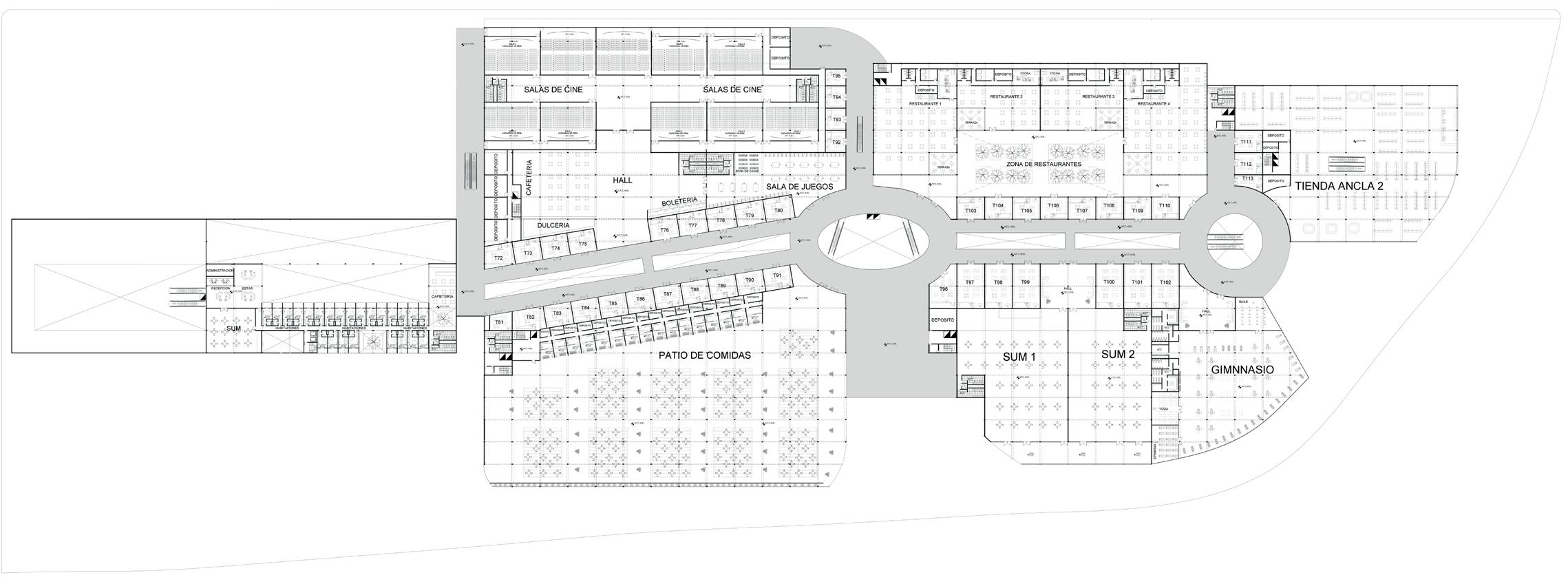

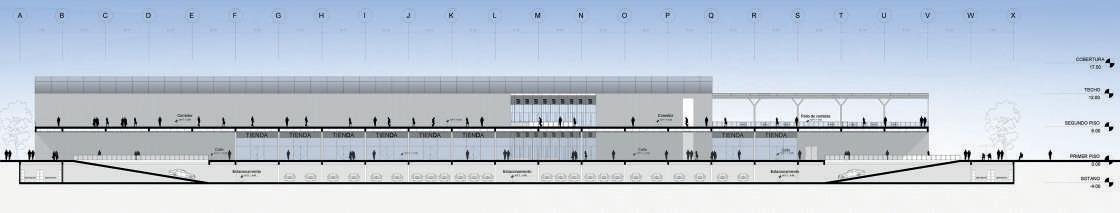

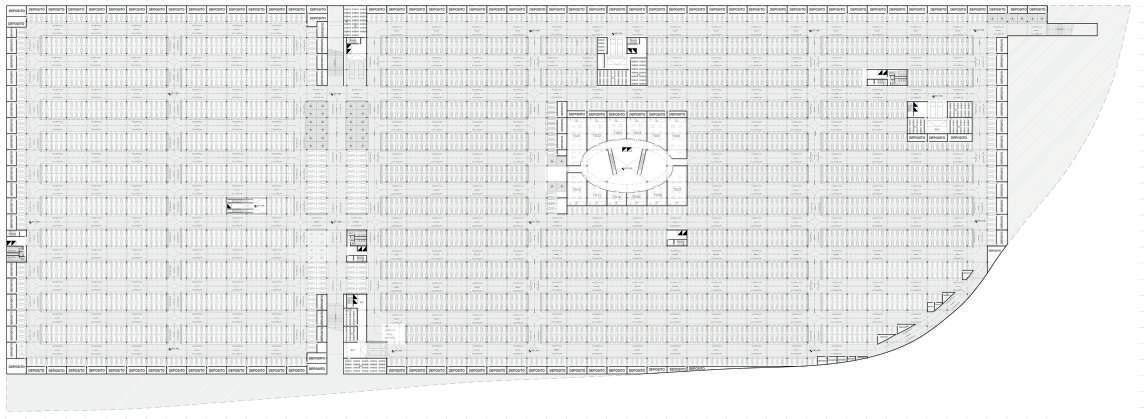

El proyecto se regia de un patio central principal el cual era el conectos de las tiendas anclas, las cuales estaban ubicacas en puntos estrategicos del proyecto. El terminal se ubicaba al extremo izquierdo ya que eso le daría la mejor accesivilidad a los buses.
Amplios ingresos para los peatos y 3 ingresos para vehiculos y carga, 2 de estos formaban una calle peatonal la cual conectaba el proyecto con la parte trasera de la ciudad para una mejor accesibilidad
23
05 - TALLER VIII

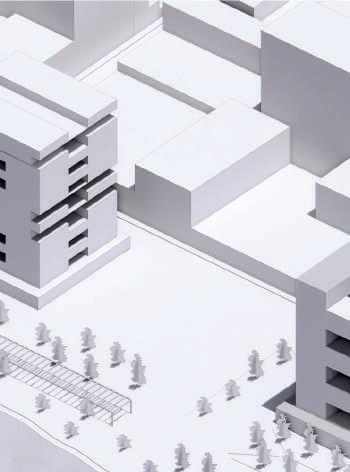

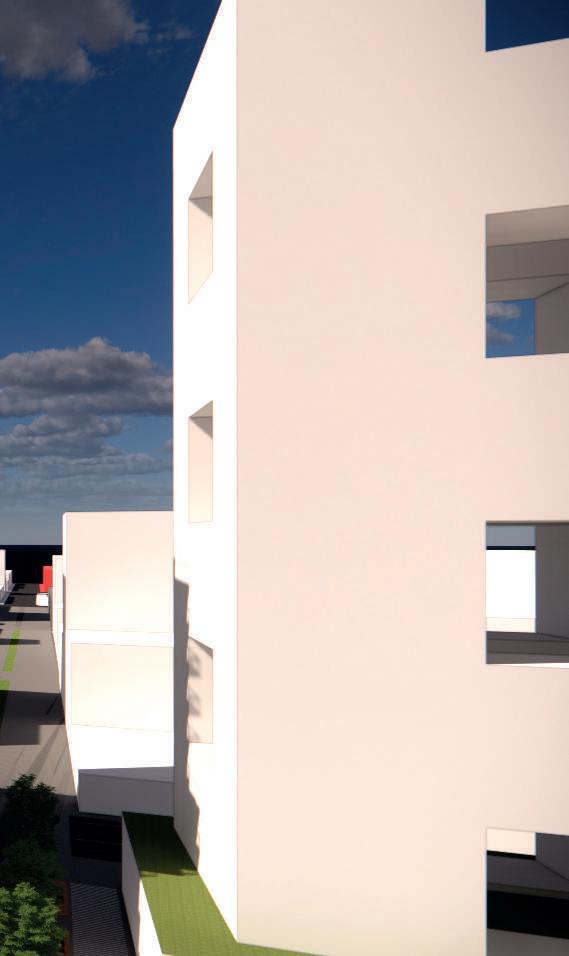

EDIFICIO DE USO MIXTO EN BORDE

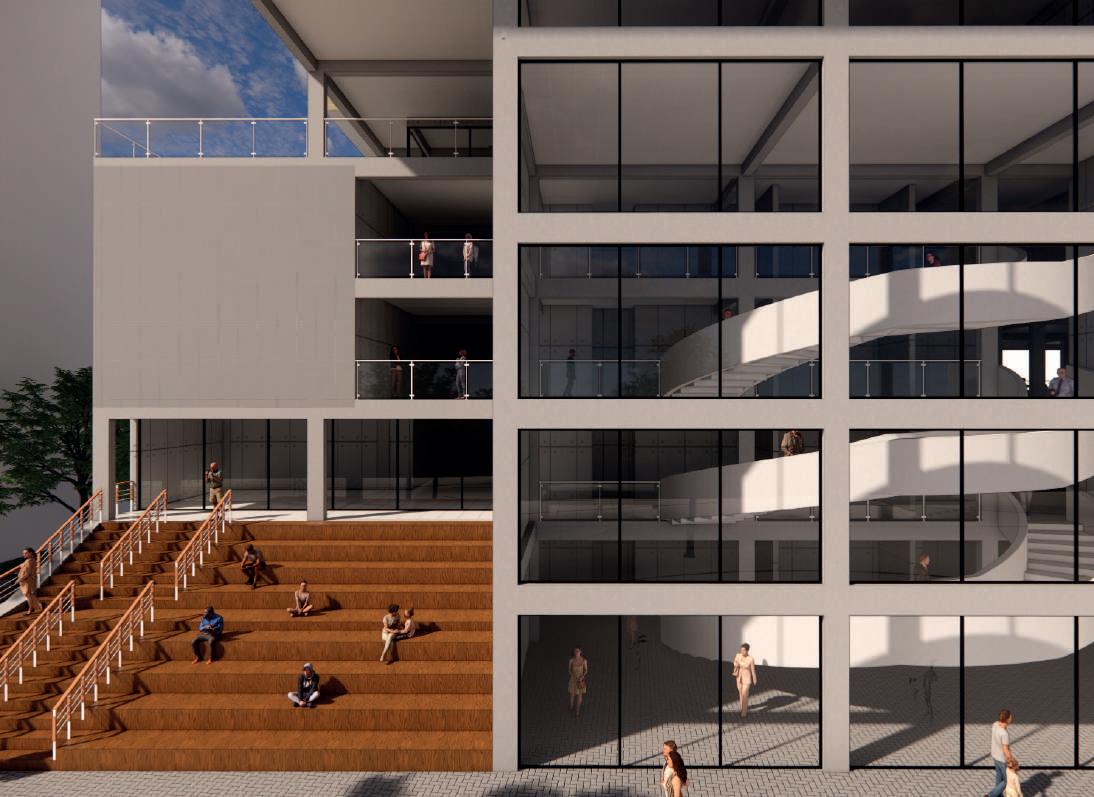

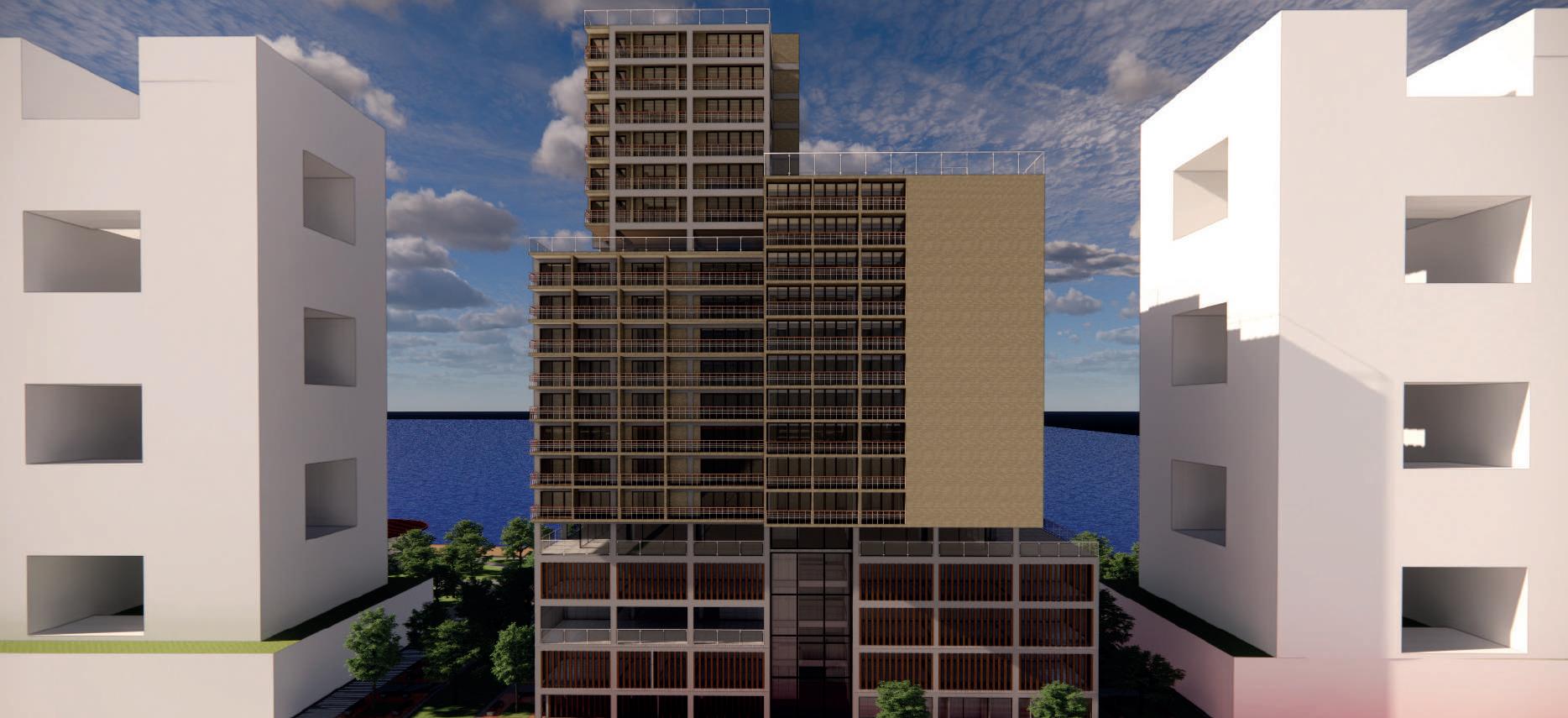

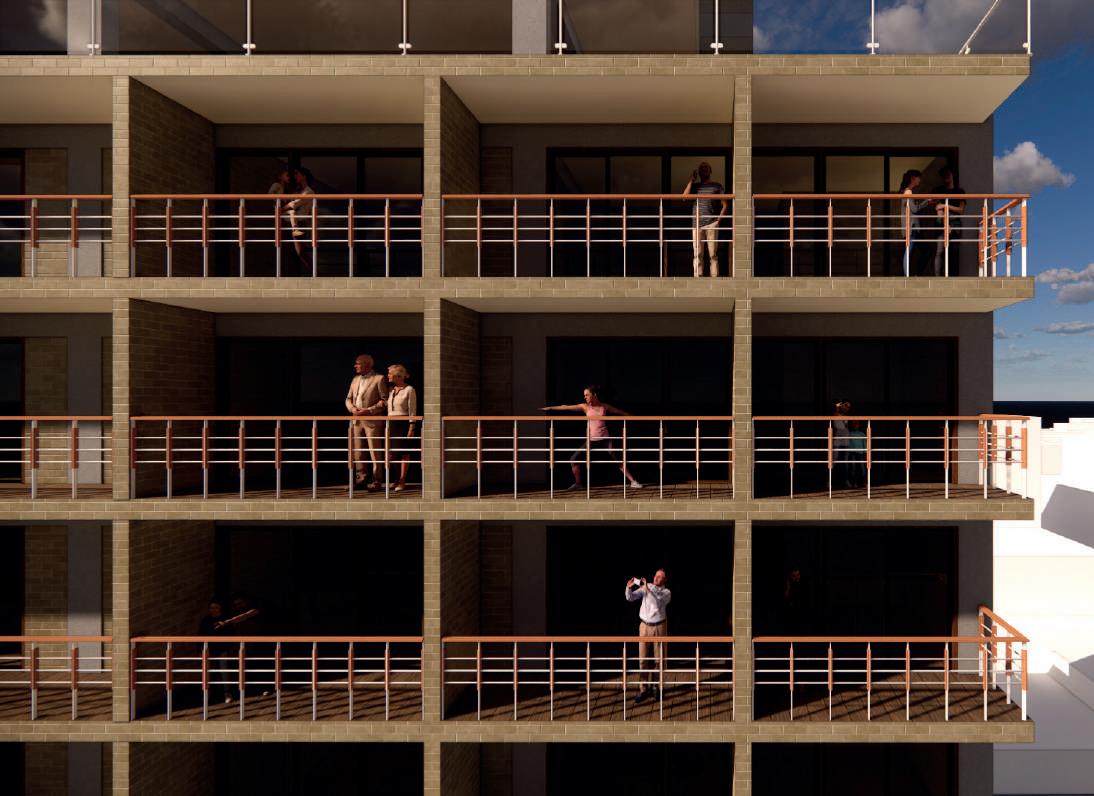

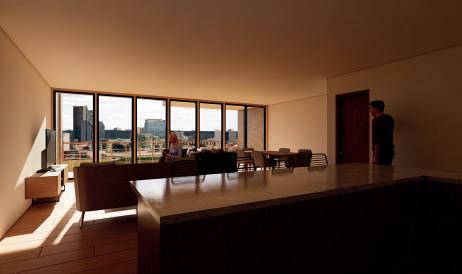

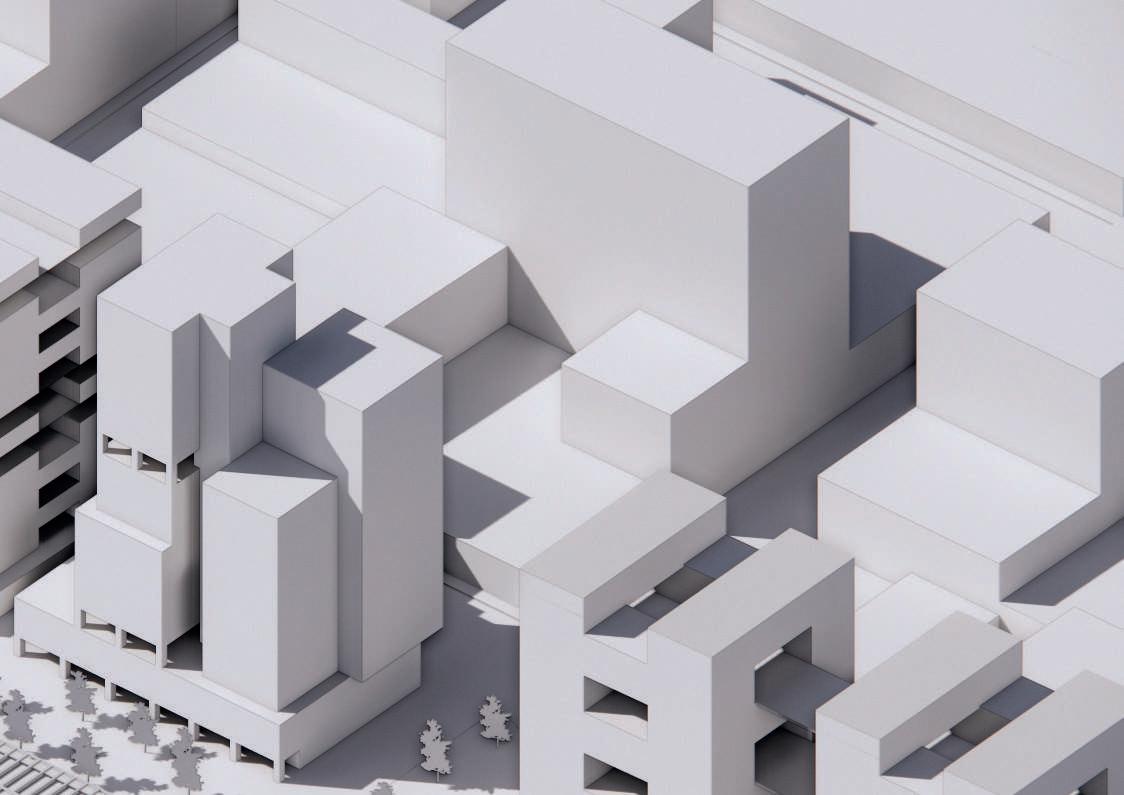

El proyecto, relizado en el Taller VIII - Arquitectura y ciudad es un edificio de uso mixto en un borde urbano. Teniendo como tipologías una escuela de artes y residencia, esta ultima se dividen en residencia estudiantil y vivienda multifamiliar. El proyecto forma parte de un master plan, el cual tiene como principal objeto hacer un tratamiento del borde urbano de magdalena proponiendo espacios públicos, áreas verdes y diversas tipologías de edificaciones, concentrándose en los primeros pisos de éstas, un uso de equipamiento público, ya sea comercio, educación, cultura, etc. Las fachadas juegan con los llenos y vacíos. y se genera también un escalamiento volumétrico al usar los techos como zonas comunes de la residencia.
25
26

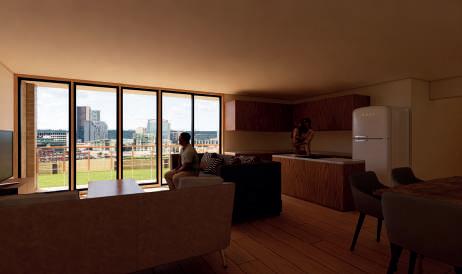

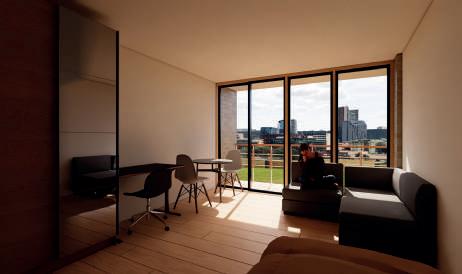

Como características volumétricas el edificio se divide principalemente en 4 bloques, el inicial dedicado a la escuela de artes que genera un volumen inicial del edificio, teniendo en la parte frontal un anfiteatro y una fachada vidriada para dar transparencia de los ambientes pincipales. En el 5to piso el edifico se libera mediente una planta de espacios comunes y terrazas, dando paso al uso residencial. Las fachadas juegan con los llenos y vacíos. Se genera también un escalamiento volumétrico al usar los techos como zonas
27
diseño
1400 m2 Terreno vacio

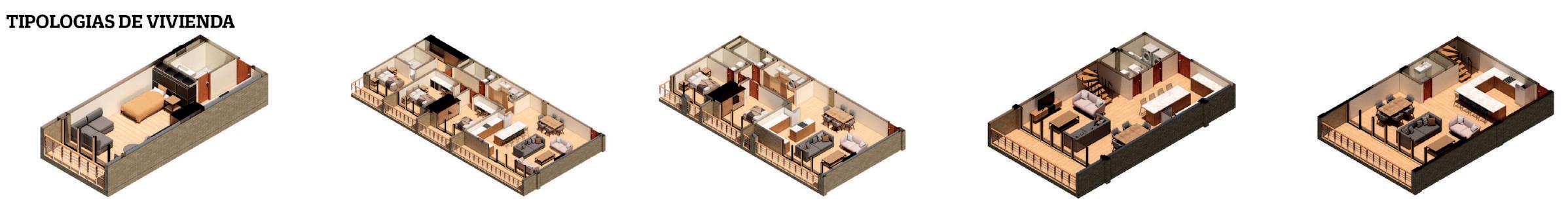

Generación de distintos volumenes destinados a vivienda Circulación central Zonas comunes e ingresos
1400 m2 Terreno vacio Levantamiento de eficicación Generación de terraza areas comunes
20 Pisos
Generación de distintos volumenes destinados a vivienda Circulación central Zonas comunes e ingresos

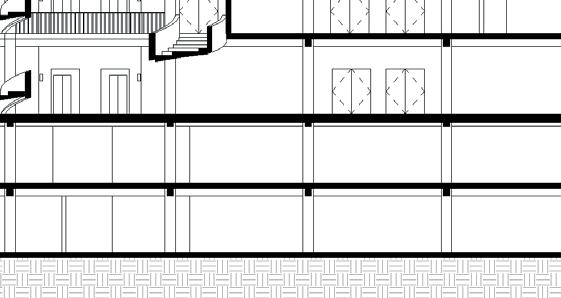

28 Level 0.00 Level 3.75 Level 7.50 Level 11.25 Level 15.00 Level 18.00 Level 20.75 Level 23.50 Level 26.25 Level 10 31.75 Level 12 34.50 Level 13 37.25 Level 14 Level 15 42.75 Level 16 45.50 Level 17 48.25 Level 18 51.00 Level 19 53.75 Level 20 56.50 Level 21 59.25 -3.25 SOTANO -6.50 62.00 East 1 Level 0.00 Level 2 3.75 Level 3 7.50 Level 4 11.25 15.00 Level 6 Level 7 20.75 Level 8 23.50 Level 9 26.25 Level 10 29.00 Level 11 31.75 Level 12 34.50 Level 13 37.25 Level 14 40.00 Level 15 42.75 Level 16 45.50 Level 17 51.00 Level 19 53.75 Level 20 56.50 Level 21 SOTANO 1 -3.25 SOTANO -6.50 TECHO 62.00 CURSO: TALLER VIII ARQUITECTURA Y CIUDAD FACULTAD DE ARQUITECTURA ESCALA FECHA JUL - 2022 LAMINA TEMA: EDIFICACION DE USO MIXTO ALUMNO: Crhistian del Carpio Farías DOCENTES: SEBASTIAN CHAMAN GONZALO DEL CASTILLO L15 Level 0.00 Level 3.75 Level 7.50 Level 15.00 Level 18.00 20.75 Level 23.50 Level 26.25 Level 10 Level 11 31.75 Level 12 34.50 Level 13 37.25 Level 14 Level 15 42.75 Level 16 45.50 Level 17 48.25 Level 18 51.00 Level 19 53.75 Level 20 56.50 Level 21 59.25 -3.25 SOTANO62.00 CURSO: TALLER VIII ARQUITECTURA Y CIUDAD FACULTAD DE ARQUITECTURA ESCALA FECHA JUL - 2022 LAMINA TEMA: EDIFICACION DE USO MIXTO ALUMNO: Crhistian del Carpio Farías DOCENTES: SEBASTIAN CHAMAN GONZALO DEL CASTILLO L15 Level 0.00 Level 3.75 Level 7.50 Level 15.00 Level 20.75 Level 23.50 Level 26.25 Level 10 31.75 Level 12 34.50 Level 13 37.25 Level 14 40.00 Level 15 42.75 Level 16 45.50 Level 17 48.25 Level 18 51.00 Level 19 53.75 Level 20 56.50 Level 21 -3.25 SOTANO62.00 CURSO: TALLER VIII ARQUITECTURA Y CIUDAD FACULTAD DE ARQUITECTURA ESCALA FECHA JUL 2022 LAMINA TEMA: EDIFICACION DE USO MIXTO ALUMNO: Crhistian del Carpio Farías DOCENTES: SEBASTIAN CHAMAN GONZALO DEL CASTILLO L15 Level 18 ARQUITECTURA L15 Level 11.25 Level 15.00 18.00 Level 20.75 Level 23.50 Level 26.25 Level 10 29.00 Level 11 31.75 Level 12 34.50 37.25 Level 14 40.00 Level 15 42.75 Level 16 45.50 Level 17 48.25 Level 18 51.00 Level 19 Level 20 56.50 Level 21 59.25 SOTANO -3.25 SOTANO -6.50 TECHO 62.00 CURSO: TALLER VIII ARQUITECTURA Y CIUDAD FACULTAD DE ARQUITECTURA ESCALA FECHA JUL - 2022 LAMINA TEMA: EDIFICACION DE USO MIXTO ALUMNO: Crhistian del Carpio Farías DOCENTES: SEBASTIAN CHAMAN GONZALO DEL CASTILLO L15 Level DE 100 CORTE 1 1 Level 7.50 Level 11.25 Level 15.00 Level 18.00 Level 20.75 Level 23.50 Level 26.25 Level 10 29.00 Level 11 31.75 Level 12 34.50 Level 13 37.25 40.00 Level 15 42.75 Level 16 45.50 Level 17 48.25 Level 18 51.00 Level 19 53.75 SOTANOSOTANO -6.50 100 CORTE 3 1
29 DUPLEX 3 A B C D E F G A B C D E F G 1 2 3 4 5 1 2 3 4 5 CURSO: TALLER VIII ARQUITECTURA Y CIUDAD FACULTAD DE ARQUITECTURA ESCALA FECHA JUL - 2022 LAMINA L6 TEMA: EDIFICACION DE USO MIXTO ALUMNO: Crhistian del Carpio Farías DOCENTES: SEBASTIAN CHAMAN GONZALO DEL CASTILLO PLANTA 6 - 8 - 10 - 12 8 ESC: 1/250 DUPLEX 2 DUPLEX 1 HABITACIONES RESIDENCIA ESTUDIANTIL NPT: +18.25 6.70 6.70 7.50 6.50 6.50 6.50 6.70 6.70 7.50 6.50 6.50 6.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 DUPLEX 4 DUPLEX 5 FLAT 2 FLAT 1 HABITACIONES RESIDENCIA ESTUDIANTIL A B C D E F G A B C D E F G 1 2 3 4 5 1 2 3 4 5 PLANTA 7 - 9 - 11 - 13 9 ESC: 1/250 NPT: +21.00 HABITACIONES RESIDENCIA ESTUDIANTIL HABITACIONES RESIDENCIA ESTUDIANTIL FLAT 2 FLAT 1 6.70 6.70 7.50 6.50 6.50 6.50 7.50 7.50 7.50 7.50 6.70 6.70 7.50 6.50 6.50 6.50 7.50 7.50 7.50 7.50

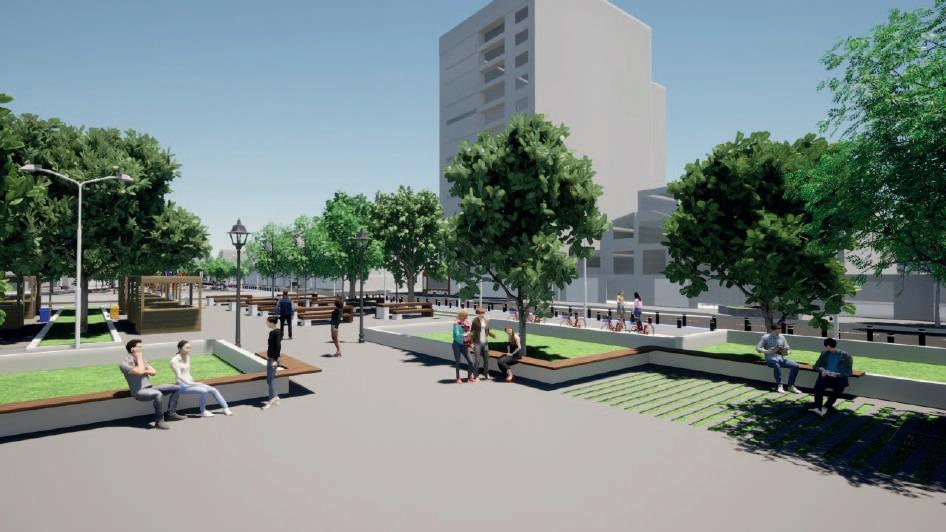

GESTIÓN URBANA
AV. DE LOS PRECURSORES

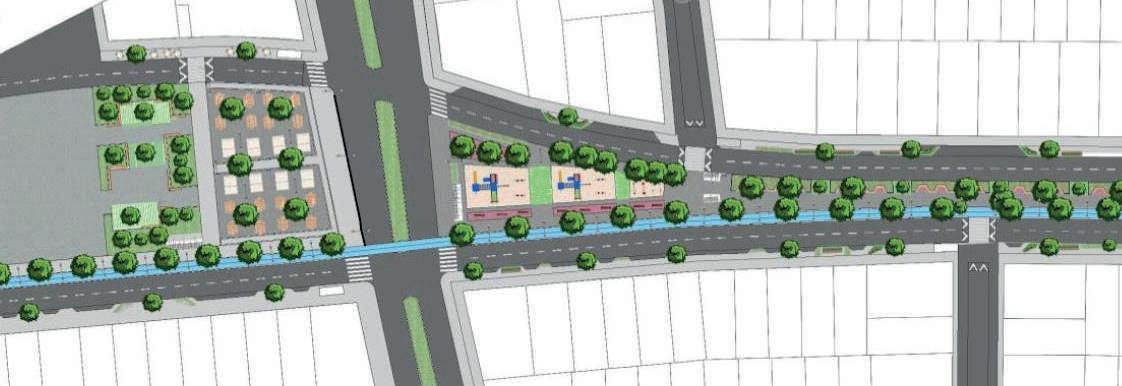

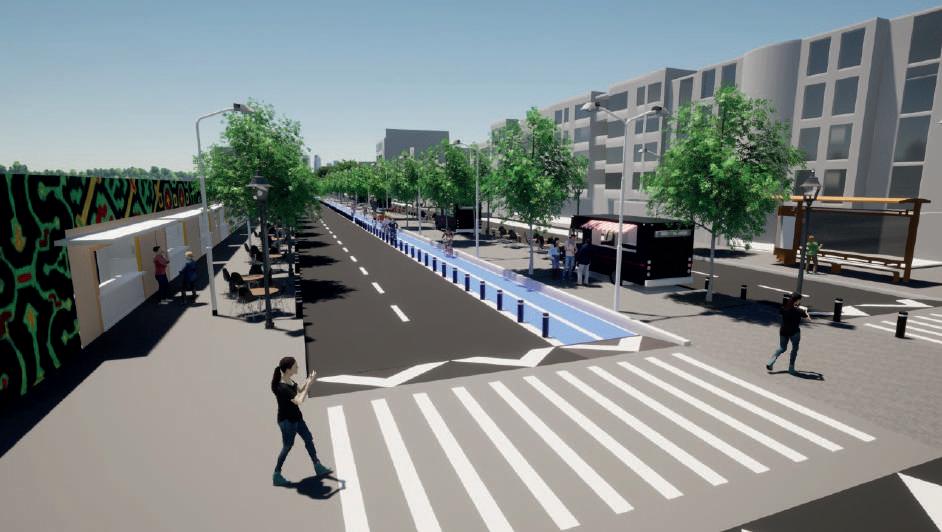

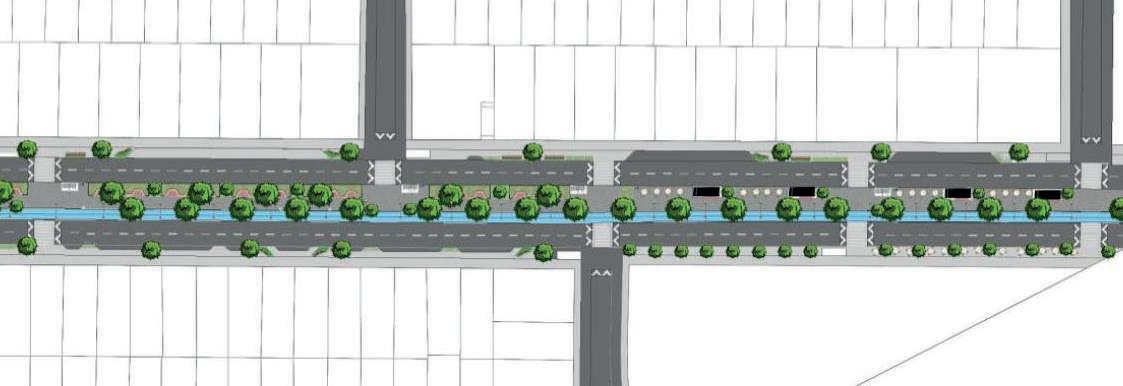

Este proyecto consistió en hacer un cambio en la avenida precursores, en el distrito de San Miguel. En la actualidad esta avenida se encuentra muy descuidada, dando prioridad a los vehiculos y no al peaton. Se hizo un proyecto de ciclovia en el 2016 pero es exclusivamente para ciclistas. Tomando esto como principales problemas se decició hacer un cambio en esta avenida, diseñando espacios de permanencia y dandole una mayor prioridad al peatón
06 -
30
ESTRATEGIA:

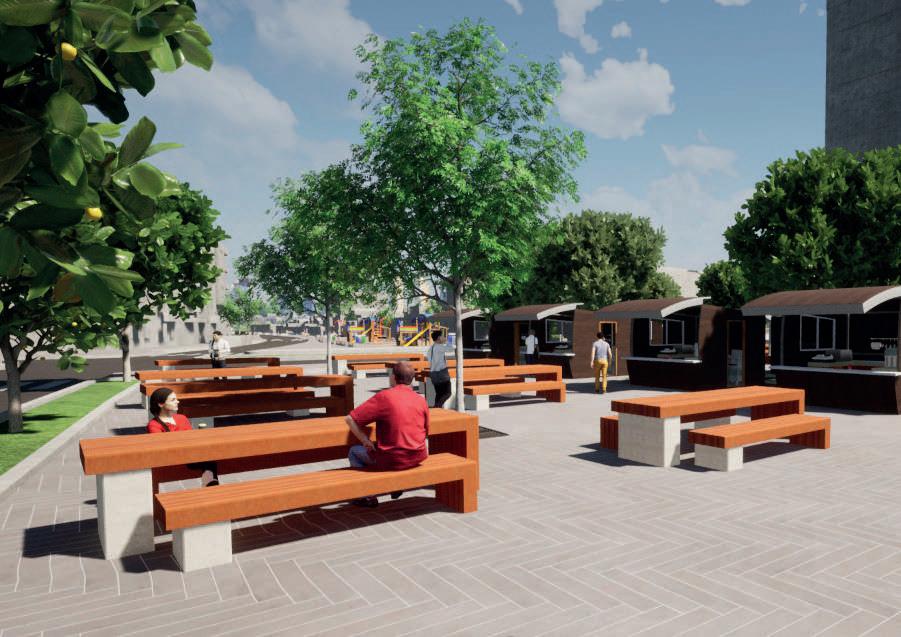

Externalizar el comercio del colegio con un mobiliario adecuado para las actividades comerciales y económicas, además dejar tramos de estacionamiento en la vía peatonal para lograr actividades.
ESTRATEGIA:

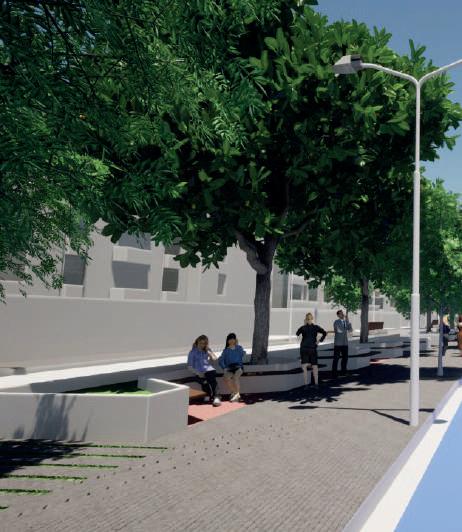

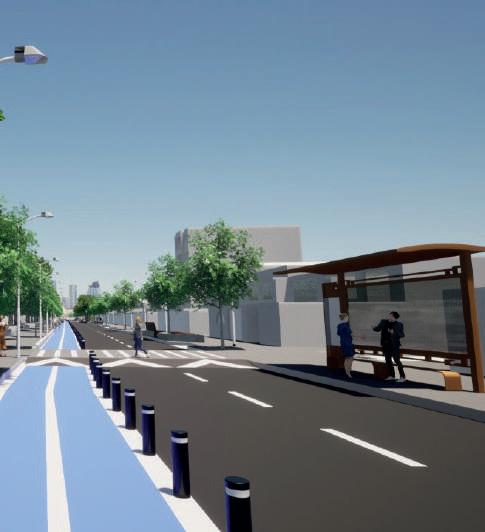

Ampliación de veredas peatonales con mobiliario adecuado dejando pequeños tramos de estacionamiento temporal y reformar las fachadas mediante la inclusión de elementos permeables como rejas.
ESTRATEGIA:
Ampliación de veredas adecuado dejando pequeños temporal.
32
AV. PRECURSORES
Actividades de Permamencia
Veredas Intercaladas
AV. RAFAEL ESCARDO
AV. PRECURSORES
ESTRATEGIA:
peatonales con mobiliario pequeños tramos de estacionamiento
Externalizar el comercio del colegio con un mobiliario adecuado para las actividades comerciales y económicas, además dejar tramos de estacionamiento en la vía peatonal para lograr actividades.
ESTRATEGIA:

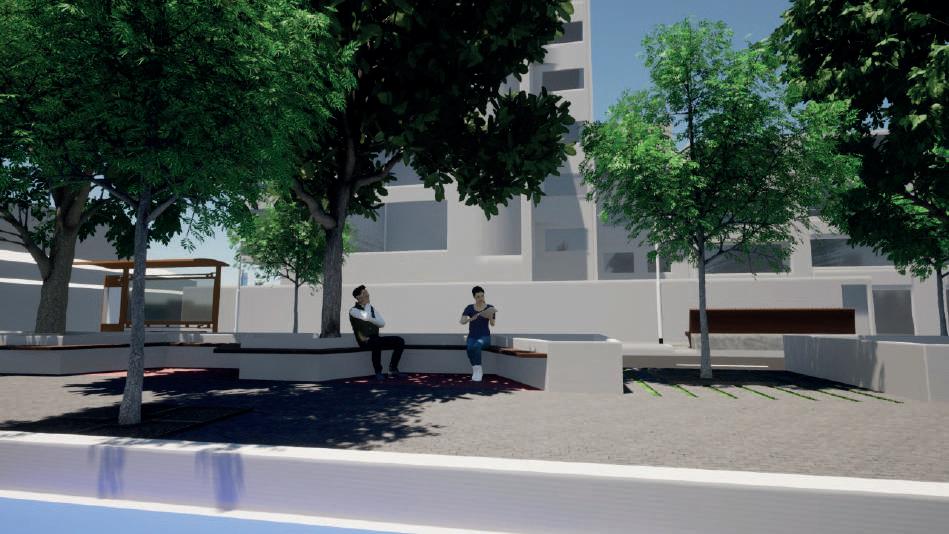

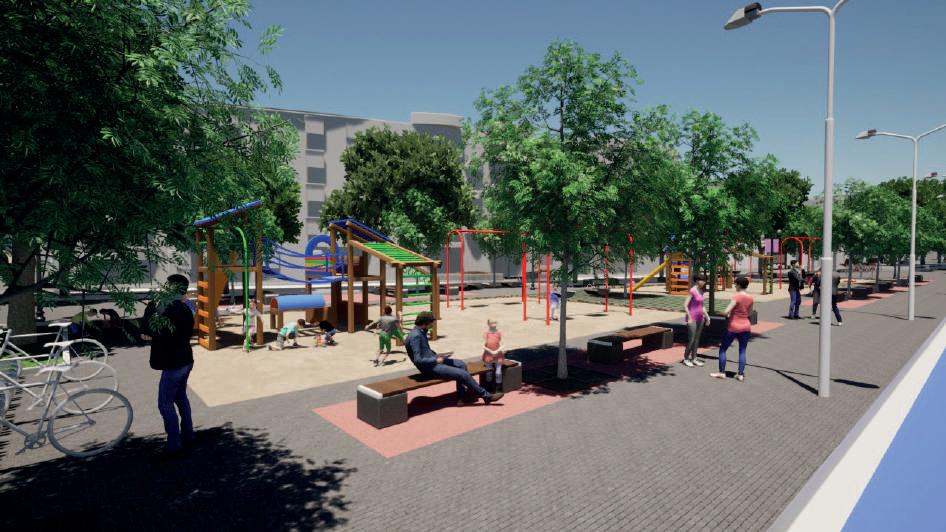

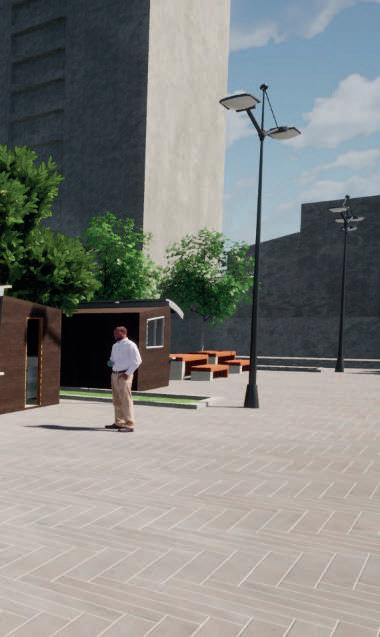

Diseñar una plaza de uso versátil para generar animación con actividades sociales e instalar una zona de comercio vecinal para generar actividades económicas que beneficien a la sociedad.
33
AV. PRECURSORES
AV. PRECURSORES
Actividades de Permamencia
Actividades de Permamencia

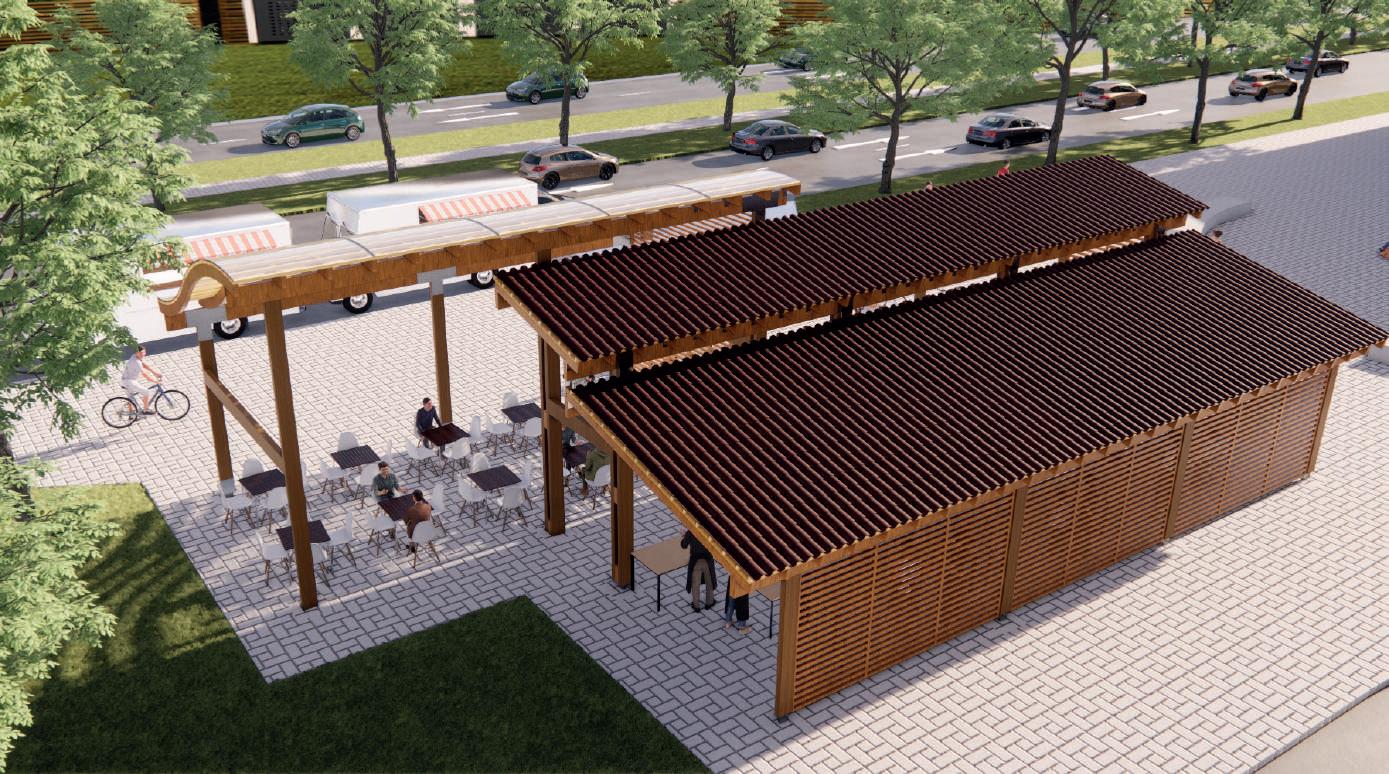

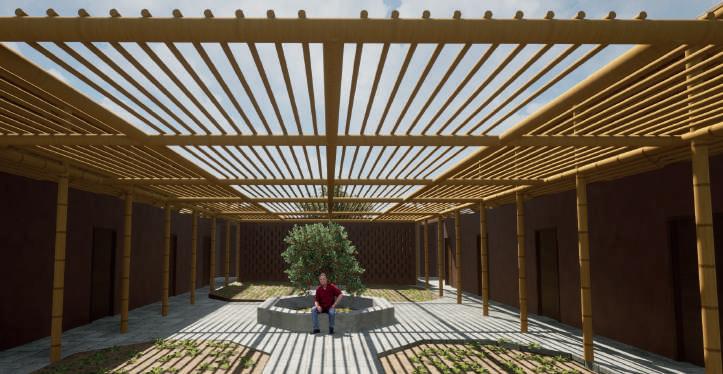

07 - MADERA
JESUS MARIA

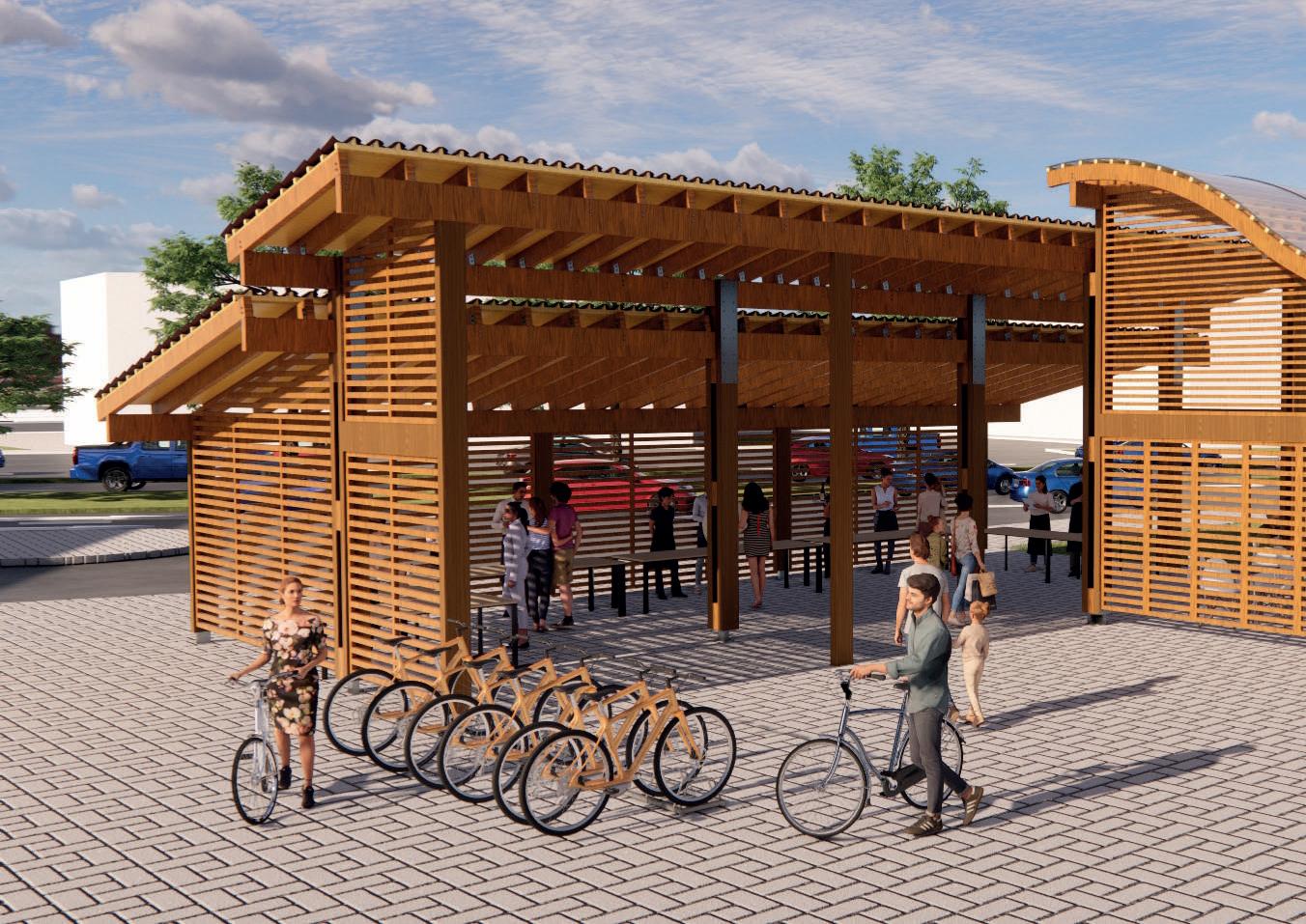

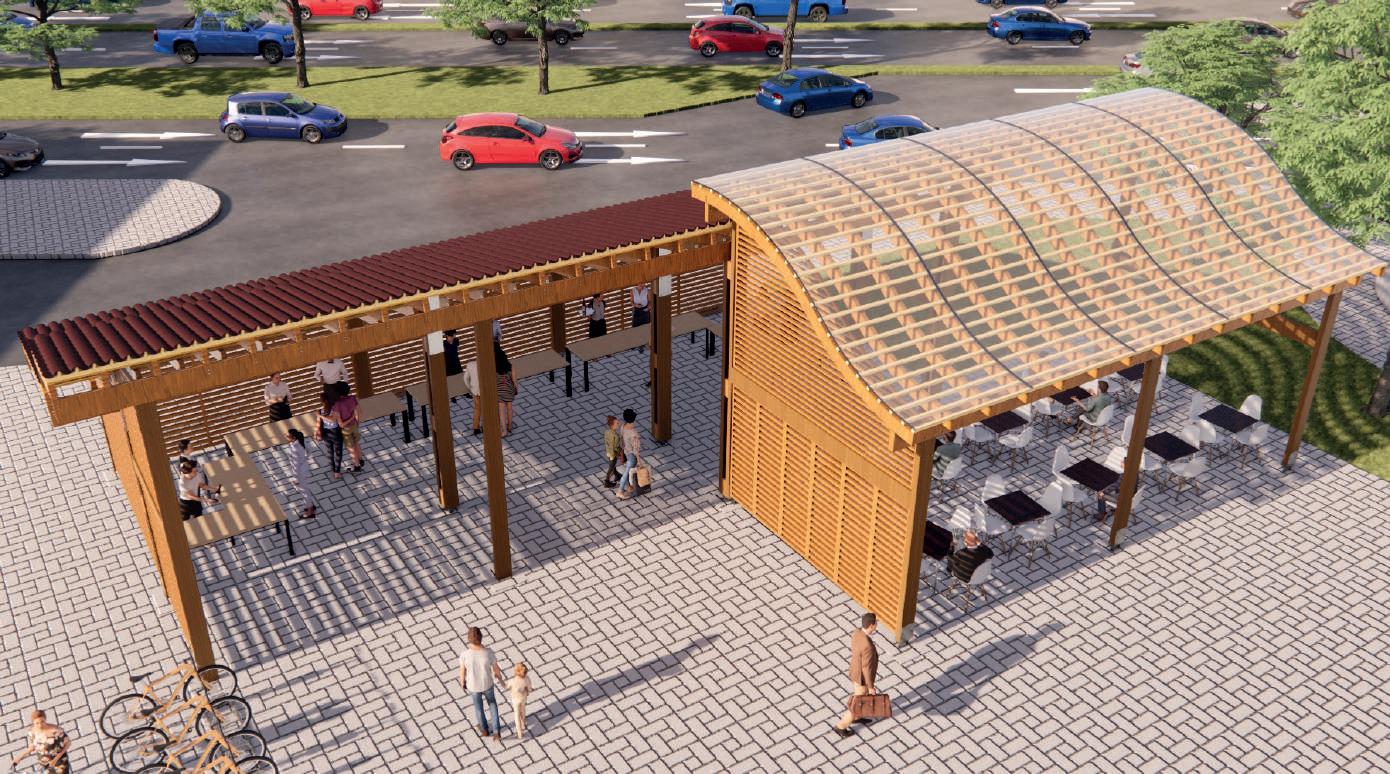

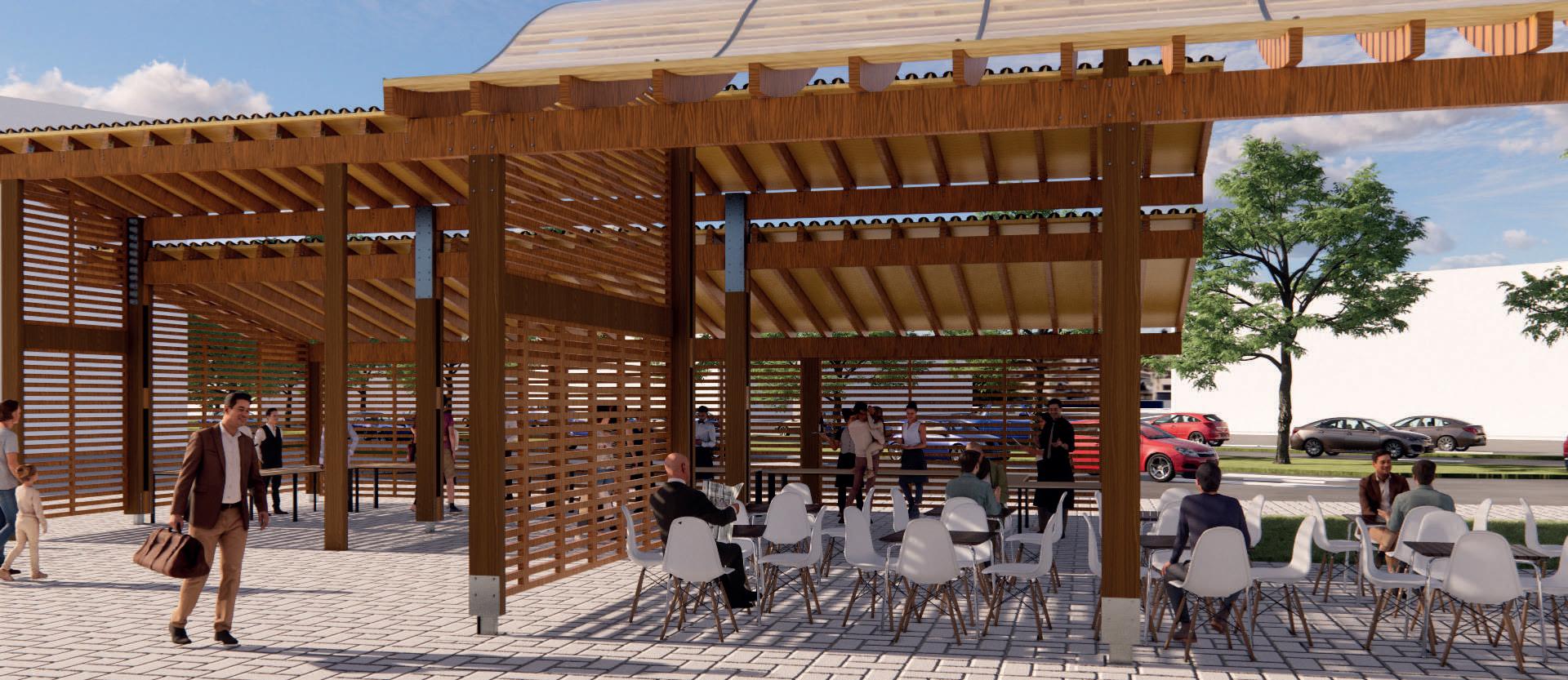

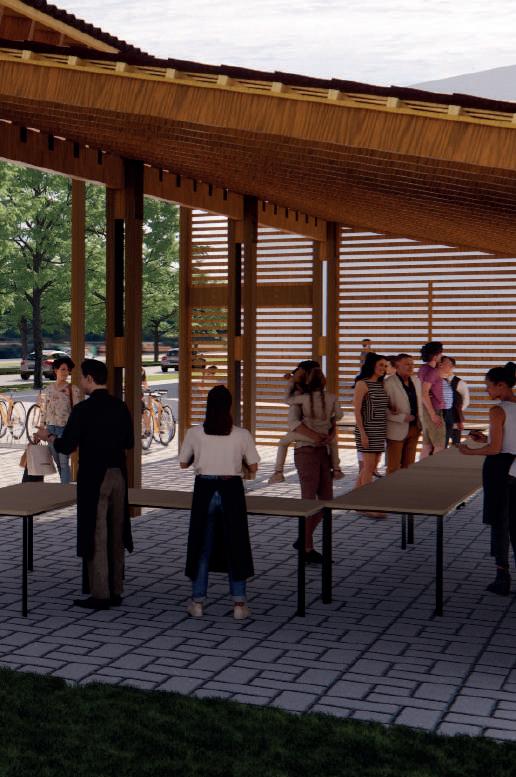

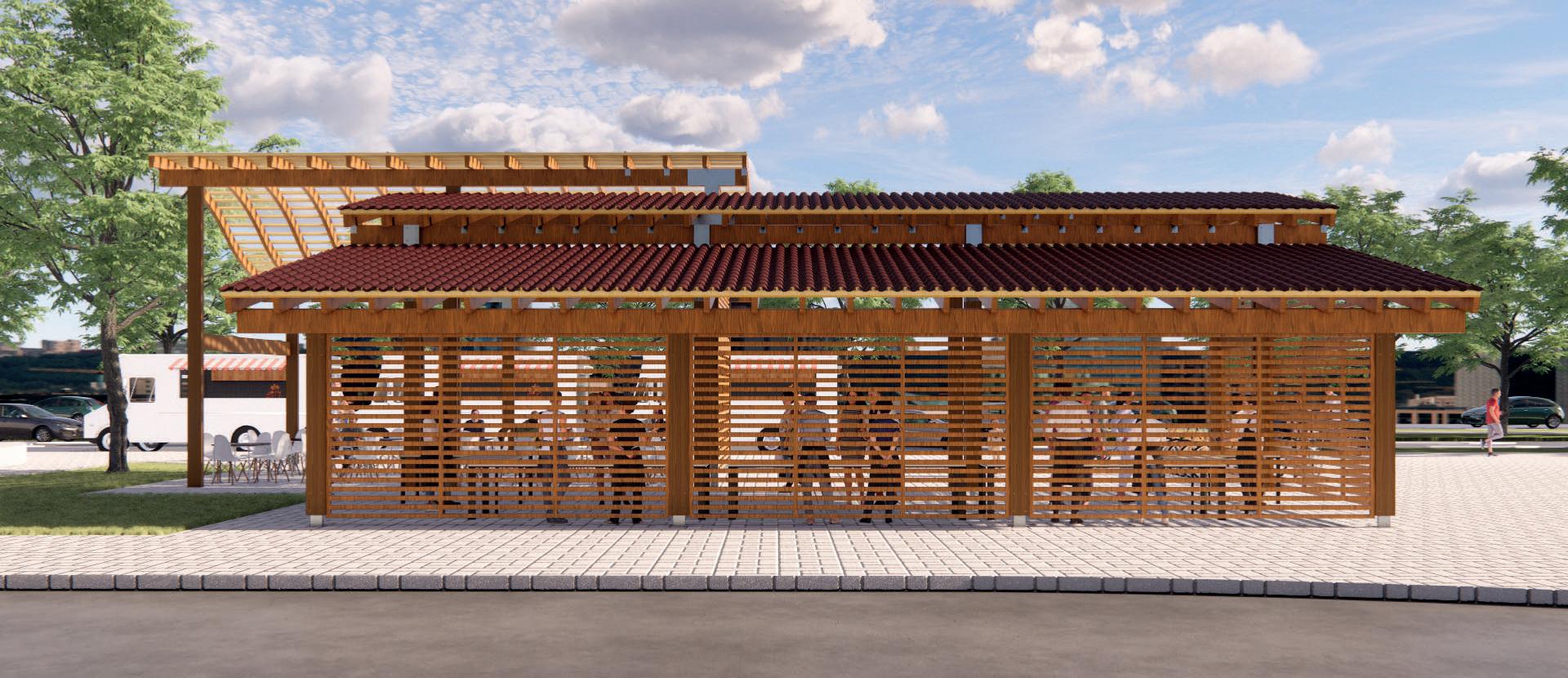

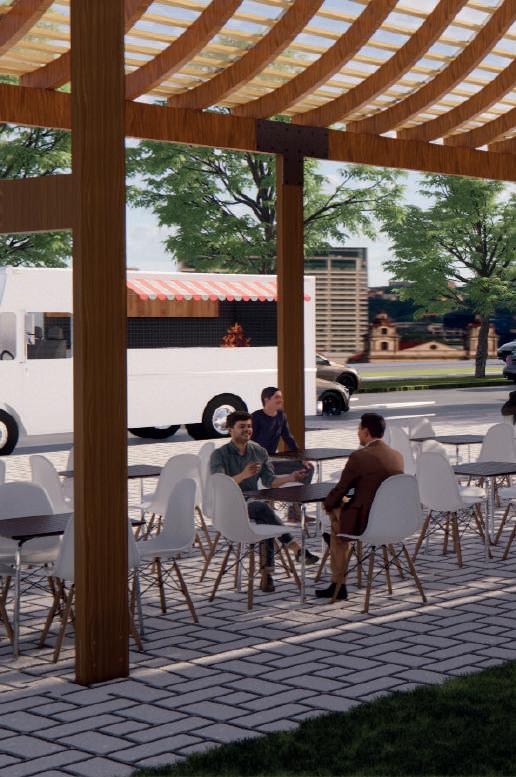

Este proyecto desarrollado en el curso de Acabados y Tecnologia de la madera, consistio en diseñar un espacio urbano, cubierto por un techo de madera, con cubertura de teja española y policarbonato, utilizando madera fija y madera encolada se procedio a diseñar el espacio de tal manera que el ambiente interior este protegido en las horas de mayor intensidad solar. Se desarrollaron planos, cortes, elevaciones y detalles constructivos del proyecto.
35
36
37 FACULTAD DE ARQ. MIGUEL ANGEL VARGAS S. ARQ. GIANCARLO FIGUERES C. ACABADOS Y TECNOLOGÍA ARQUITECTURA CURSO: EN MADERA: CORTE 2 CORTE 2 Esc / 25 PLANTA Listones trapezoidales 1/2'' @19.5 (78 elementos) N.I.V.P 4.10 N.I.V.S 4.42 C3 10'' N.S.C 4.42 N.I.V.P 3.48 N.S.C 3.80 N.I.V.P 4.10 C3 4'' 10'' N.S.C 4.42 N.I.V.P 3.48 N.S.C 3.80 N.I.V.P 4.10 C3 10'' N.S.C 4.42 N.I.V.P 3.48 N.S.C 3.80 N.I.V.P 4.10 N.S.C 4.42 N.I.V.P 3.48 N.S.C 3.80 Celosía fija 1.00 3.50 m N.T.T +5.12 N.T.T +4.05 N.P.T +0.00 3A' 3A 5 6 7 10'' Celosía fija 2'' 2'' 1.47 m 2.36 m N.I.V.S 4.92 N.I.V.S 4.92 ARQ. MIGUEL ANGEL VARGAS S. ARQ. GIANCARLO FIGUERES C. ACABADOS Y TECNOLOGÍA CURSO: EN MADERA: CORTE 3 CORTE 3 Esc / 25 PLANTA C4 4'' 10'' C4 10'' C5 4'' 10'' C5 10'' C5 4'' 10'' N.I.V.P 4.61 N.S.C 4.61 N.I.V.S 4.93 N.S.C 4.61 N.I.V.S 4.93 N.I.V.P 5.42 N.S.C 5.42 N.I.V.S 4.93 N.I.V.P 4.61 N.I.V.S 5.72 N.I.V.P 4.61 N.I.V.P 5.42 N.I.V.S 4.93 N.I.V.P 4.61 N.I.V.S 5.72 N.I.V.S 5.42 N.I.V.P 5.42 N.I.V.S 5.72 N.I.V.S 5.42 3 3 Celosía fija 2'' 1.47 2.36 Puertas apersianadas 0.74 2.25 N.T.T +/-0.00 N.T.T +5.23 N.T.T +4.05 N.T.T +5.98 N.T.T +0.00 2A' 2A 4A' 4A 5 6 7 ARQ. MIGUEL ANGEL VARGAS S. ARQ. GIANCARLO FIGUERES C. ACABADOS Y TECNOLOGÍA CURSO: EN MADERA: CORTE 5 A-22 CORTE 5 Esc / 25 PLANTA Pendiente Pendiente % 3.94 3.94 4.21 4.21 35° 46° N.S.C 4.40 Listones madera N.I.V.S 2.81 N.I.V.P 2.48 N.S.C 2.48 N.S.C 4.42 N.I.V.S 3.80 N.I.V.P 4.10 N.I.V.S 4.42 N.I.V.P 3.47 N.S.C 5.42 N.I.V.S 4.93 N.I.V.P 5.42 N.I.V.S 5.72 N.I.V.P 4.93 N.S.C 4.61 N.I.V.S 3.96 N.I.V.P 3.64 N.S.C 3.64 5 5 C6 4'' 10'' C5 4'' 10'' C4 4'' 10'' C3 4'' 10'' 10'' 10'' Celosía fija 1.47 2.36 Puertas apersianadas 2'' 0.74 2.25 N.T.T +5.98 N.T.T +4.17 N.P.T +0.00 N.T.T +5.33 N.T.T +4.00 N.P.T +0.00 3 1 2 3 4 NPT +/-0.00 FECHA: 28-02-2022 2. Pérez, Alexis FACULTAD DE AR7A SECCIÓN: PROFESORES: PROYECTO: ARQ. MIGUEL ANGEL VARGAS S. ARQ. GIANCARLO FIGUERES C. LÁMINA TECHO DE GRUPO 01: 1. Del Carpio, Crhistian U201624003 Y TEJA ESPAÑOLA U20161C650 3. Samaniego, Lucia U20171E813 4. Taipe, Mayumi U201812062 5. Tangoa, Gabriela U20151B835 PLANO: MACHIHEMBRADO ACABADOS Y TECNOLOGÍA ARQUITECTURA CURSO: EN MADERA: DISTRIB. DE MOBILIARIO A-04 PROYECCIÓN ESTRUCTURA PLANTA 1 Esc / 25 4"X10" 4.40 4.10 4.40 .25 .10 4.18 2.02 .10 4.40 4.40 .51 4.43 .34 9.55 .25 .25 .25 .30 NSC +2.49 Punto de inicio de trazado .36 .89 .89 .30 .19 .10 .25 .25 .25 .51 4.83 .19 .34 13.90 .89 .89 Proyeccion estructura teja española Proyeccion policarbonato C D B A 5 1 2 3 4 6 7 5 6 7 2 3 4 4"X10" NSC +2.49 C1 4"X10" NSC +2.49 C1 4"X10" NSC +2.49 NSC +4.40 NSC +4.40 NSC +4.40 NSC +4.42 NSC +4.40 NSC +4.62 m NSC +4.62 m NSC +4.62 NSC +5.43 NSC +4.62 NSC +5.43 NSC +5.43 NSC +3.64 NSC +3.64 NSC +3.64 C2 4"X10" C2 4"X10" C2 4"X10" C2 4"X10" C3 4"X10" C4 4"X10" C4 4"X10" C4 4"X10" C5 4"X10" C4 4"X10" C5 4"X10" C5 4"X10" C6 4"X10" C6 4"X10" C6 4"X10" NSC +4.42 C3 4"X10" NSC +4.42 C3 4"X10" NSC +4.42 C3 4"X10" 4A 5A Puertas apersianadas 2'' 2'' 0.74 2.25 Celosía fija 2'' 2'' 1.00 3.50 Celosía fija 2'' 2'' 1.47 2.36 m Proyección de cobertura FECHA: 28-02-2022 2. Pérez, Alexis UPC UNIVERSIDAD PERUANA DE CIENCIAS APLICADAS FACULTAD DE AR7A SECCIÓN: PROFESORES: PROYECTO: ARQ. MIGUEL ANGEL VARGAS S. ARQ. GIANCARLO FIGUERES C. LÁMINA TECHO DE GRUPO 01: 1. Del Carpio, Crhistian U201624003 Y TEJA ESPAÑOLA U20161C650 3. Samaniego, Lucia U20171E813 4. Taipe, Mayumi U201812062 5. Tangoa, Gabriela U20151B835 PLANO: MACHIHEMBRADO ACABADOS Y TECNOLOGÍA ARQUITECTURA CURSO: EN MADERA: PLANTA 10 Esc / 25 A-13 CAPA DE LISTONES TRAPEZOIDALES Y TEJA CANAL 2 1/2" /2" pendiente:21% Fórmula: L+2 17.5+2 =19.5 1/2" @19.5 cm (78 elementos) Listones trapezoidales 2" C D B A 5 1 2 3 4 6 7 5 6 7 2 3 4 ELEVACIÓN A ELEVACIÓN ELEVACIÓN C Proyeccion policarbonato Listón trapezoidal 15.77 FECHA: 28-02-2022 2. Pérez, Alexis UPC UNIVERSIDAD PERUANA DE CIENCIAS APLICADAS FACULTAD DE AR7A SECCIÓN: PROFESORES: PROYECTO: ARQ. MIGUEL ANGEL VARGAS S. ARQ. GIANCARLO FIGUERES C. LÁMINA TECHO DE GRUPO 01: 1. Del Carpio, Crhistian U201624003 Y TEJA ESPAÑOLA U20161C650 3. Samaniego, Lucia U20171E813 4. Taipe, Mayumi U201812062 5. Tangoa, Gabriela U20151B835 PLANO: MACHIHEMBRADO ACABADOS Y TECNOLOGÍA ARQUITECTURA CURSO: EN MADERA: PLANTA 14 Esc / 25 A-17 COBERTURA POLICARBONATO Pendiente:21% Pendiente:21% TERMINAL TIPO "C" CONECTOR TIPO "H" POLICARBONATO 5.80m 2.10 e=6mm 2.14 2.10 2.10 2.10 2.14 10.57 5.38 C D B A 5 1 2 3 4 6 7 5 6 7 2 3 4 ELEVACIÓN A ELEVACIÓN ELEVACIÓN C
El techo se dividio en 2 partes, la primera estaba cubierta por teja española, conformada por machihembrado, listones y las tejas. Por otro lado, el techo de policarbonato se conforma por dos capas de listones y las planchas de policarbonato separadas por uniones h. El proyecto cumple la funcion de ser una feria y un comedor publico.
38 DETALLE 3 Esc / 5 DETALLE 3A Esc 1 / 5 Solado e=5cm Dado de concreto 7.5cm 7.5cm Varillas de acero Ø= 3/8 zapata 60cm x 60cm 80cm Plancha de anclaje 25cm 25cm x 6mm Plancha de acero galvanizado 20cm 20cm x 6mm Tubo metálico 4" 5" e=6mm Falso piso e=10cm Contrapiso e=4cm Adoquin de concreto griz 20cm x 10cm, e=1cm Plancha base 25cm x 30cm e=6mm Cartela metálica interna 25cm x 30cm e=6mm Tapón de madera Ø= 2cm, e=1cm Esparrago 1 2 11.25 30 2.5 11.25 20.0 80.0 4.0 1.0 5.0 15.0 5.0 25.0 5.0 5.0 11.25 11.25 2.5 30.0 80.0 4.0 1.0 5.0 16.0 FECHA: 28-02-2022 2. Pérez, Alexis UPC UNIVERSIDAD CIENCIAS APLICADAS FACULTAD AR7A SECCIÓN: PROFESORES: PROYECTO: ARQ. MIGUEL ANGEL ARQ. GIANCARLO LÁMINA TECHO GRUPO 01: 1. Del Carpio, U201624003 Y TEJA ESPAÑOLA U20161C650 3. Samaniego, U20171E813 4. Taipe, Mayumi U201812062 5. Tangoa, Gabriela U20151B835 PLANO: MACHIHEMBRADO ACABADOS Y ARQUITECTURA CURSO: EN MADERA: 15.0 5.0 25.0 5.0 2.5 125.2 22.5 10.0 20.0 10.4 22.5 10.0 20.0 7.3 20.0 7.3 5.0 20.0 7.3 32.3 2.5 16.25 16.25 15.0 16.25 16.25 2.5 85.0 2.5 16.25 16.25 15.0 16.25 16.25 85.0 2.5 10.0 2.5 5.3 7.4 10.0 2.5 5.3 7.4 10.0 10.0 5.0 Cartela metálica expuesta 125.2cm 25cm, e=6mm C1 4" 10" Tuerca Ø= 1.9cm, e=1.1cm Cartela metálica interna 85cm 32.2cm, e=6mm Viga principal 4" 12" Machihembrado 1" 4", @10cm Liston de madera 2" 2", @30.7cm Viga secundaria 3" 8",@ 60cm Cartela metálica interna 85cm 32.2cm, e=6mm Viga principal 4" 12" Tapón de madera Ø= 2cm, e=1cm Viga secundaria 3" x 8" 2.5 125.2 22.5 10.0 20.0 10.4 22.5 10.0 20.0 7.3 5.0 20.0 7.3 5.0 20.0 7.3 Machihembrado 1" 4", @10cm Liston de madera 2" 2", @30.7cm Liston Trapezoidal 1 1/2" x 2", @19.5cm Teja de cerámica h: 3.6 cm 5.8 cm a: 13 cm, 17.5 cm L: 35.7 cm 5.6 5.0 Pendienteteja21% Pendiente V.S. 22.75% Pendiente V.S. 22.75% Pendienteteja21% N.I.V.S +4.42 N.I.V.S +3.80 N.I.V.S +4.42 N.I.V.S +3.80 Teja cobija Teja canal D 3A´ DETALLE 3' DETALLE 3A' Esc / 5 Esc / 5 2.5 5.0 2.5 2 3 4 CORTE 2 CORTE 5 3A´ 3A 3 3´ D 3 A-43
Esc
FACULTAD DE
ARQUITECTURA
CURSO: EN MADERA:
ACABADOS Y TECNOLOGÍA
AR7A SECCIÓN: PROFESORES:
PROYECTO: ARQ. MIGUEL ANGEL VARGAS S. ARQ. GIANCARLO FIGUERES C.
GRUPO 01:
28-02-2022 2. Pérez, Alexis
Y TEJA ESPAÑOLA
PLANO: MACHIHEMBRADO
ELEVACIÓN D CON PUERTAS
1. Del Carpio, Crhistian U201624003
U20161C650
3. Samaniego, Lucia U20171E813
4. Taipe, Mayumi U201812062
LÁMINA TECHO DE
UPC
UNIVERSIDAD PERUANA DE CIENCIAS APLICADAS
5. Tangoa, Gabriela U20151B835
CURSO:
ACABADOS Y TECNOLOGÍA ARQUITECTURA
EN MADERA:
SECCIÓN:
FACULTAD DE AR7A
FECHA: 28-02-2022
PROYECTO:
PLANO: MACHIHEMBRADO
Y TEJA ESPAÑOLA
ELEVACIÓN A CON PUERTAS
PROFESORES:
ARQ. MIGUEL ANGEL VARGAS S.
ARQ. GIANCARLO FIGUERES C.
TECHO DE GRUPO 01:
1. Del Carpio, Crhistian U201624003
2. Pérez, Alexis
U20161C650
3. Samaniego, Lucia U20171E813
4. Taipe, Mayumi U201812062
5. Tangoa, Gabriela U20151B835
LÁMINA
39
A-25 ELEVACIÓN A
: 1 / 25 5 6 7 N.T.T +5.98 1 2 3 4 5 6 7 5 6 7 1 2 3 4 N.T.T +/-0.00 N.I.V.P +4.10 N.I.V.P +2.49 CELOSÍA FIJA 2'' 1.47 2.36 C1 4'' X 10'' C1 4'' 10'' C1 4'' 10'' C1 4'' 10'' N.I.V.P +4.10 N.I.V.P +2.49 N.I.V.P +5.42 N.S.C 5.42 N.I.V.P +3.94 C5 4'' 10'' N.T.T +5.33 N.T.T +4.05 N.P.T +0.00 ELEVACIÓN B Esc 1 / 25 1 2 3 4 N.P.T +0.00 Pendiente21 Pendiente21 N.T.T +5.98 N.T.T +4.17 N.P.T +0.00 1 2 3 4 5 6 7 5 6 7 2 3 4 N.T.T +5.33 N.T.T +4.00 N.I.V.S +3.80 N.I.V.S +4.38 C1 4'' 10'' C2 4'' 10'' C3 4'' 10'' C5 4'' 10'' C4 4'' X 10'' C6 4'' 10'' N.I.V.S +3.90 N.I.V.S 4.93 N.I.V.S 5.72 N.I.V.P 4.61 N.I.V.S +2.81 CELOSÍA FIJA 2'' 1.47 m 2.36 FECHA: 2. Pérez, CIENCIAS FACULTAD AR7A SECCIÓN: PROFESORES: PROYECTO: ARQ. MIGUEL ARQ. GIANCARLO LÁMINA GRUPO 1. Del Carpio, U201624003 Y TEJA U20161C650 3. Samaniego, U20171E813 4. Taipe, U201812062 5. Tangoa, U20151B835 PLANO: MACHIHEMBRADO ACABADOS ARQUITECTURA CURSO: EN MADERA: ELEVACIÓN ELEVACIÓN C
: 1 / 25 3 4 5 6 7 3 4 5 6 7 CELOSÍA DE MADERA 2'' 0.89 2.26 m N.T.T +/-0.00 N.T.T +5.33 N.T.T +4.05 N.T.T +5.98 N.I.V.P +2.50 N.I.V.P +3.48 N.I.V.P +4.10 N.I.V.P +4.62 N.I.V.P +2.49
4.62 N.S.C4.62 C6 4'' 10'' C6 4'' 10'' C6 4'' 10'' C5 4'' 10'' C5 4'' 10'' N.T.T +0.00
CIENCIAS APLICADAS
Esc
N.S.C
FECHA:
A-28 ELEVACIÓN D
: 1 / 25 3 4 5 6 7 3 4 1 2 3 4 N.P.T +0.00 Pendiente Pendiente21% N.T.T +5.98 N.T.T +4.17 N.P.T +0.00 N.T.T +5.33 N.T.T +4.00 N.I.V.S +3.80 N.I.V.S +4.38 N.I.V.S +5.70 CELOSÍA MADERA 2'' 0.89 m 2.26 C1 4'' 10'' C2 4'' 10'' C3 4'' 10'' C5 4'' 10'' C4 4'' 10'' C6 4'' 10'' N.I.V.S +3.90 N.I.V.S 4.93 N.I.V.S 5.72 N.I.V.P 4.61 N.I.V.S +2.81
Esc
Almacén: 6$/m²
Oficinas: 10$/m²
Total Alquiler:
Total: 989,000$
(Incluye terreno En RESY INGENIEROS uno de nuestros almacenes 15 años en la construcción para la eficiencia futuro sólido en el ¡Tu éxito comienza
INVERSIÓN
08 - TRABAJOS
INDEPENDIENTES

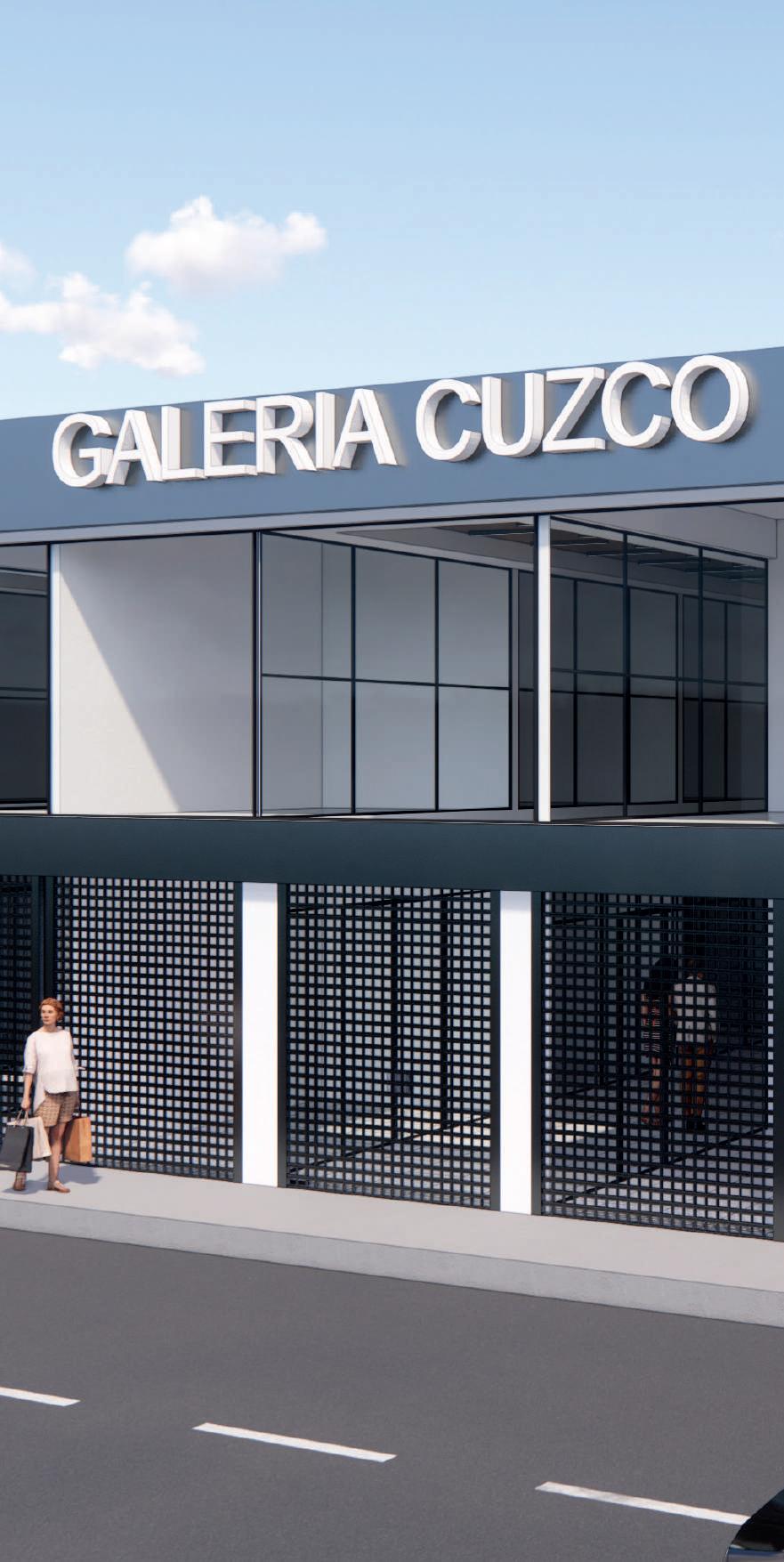

Estos proyectos fueron desarrollados fuera de mi ambito academico y como parte de mi proceso como practicante, entre estos tuve la oportunidad de diseñar naves industriales, talleres, galerias comerciales y vivienda.
41

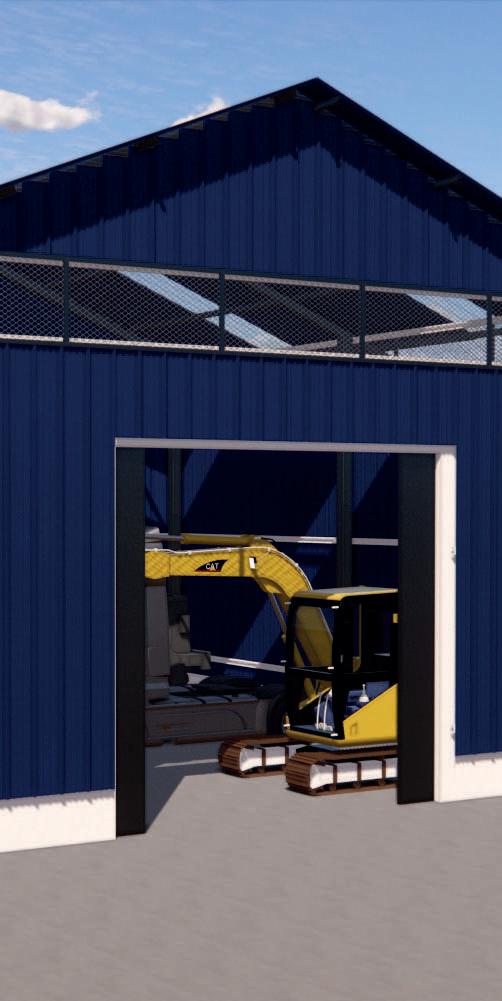

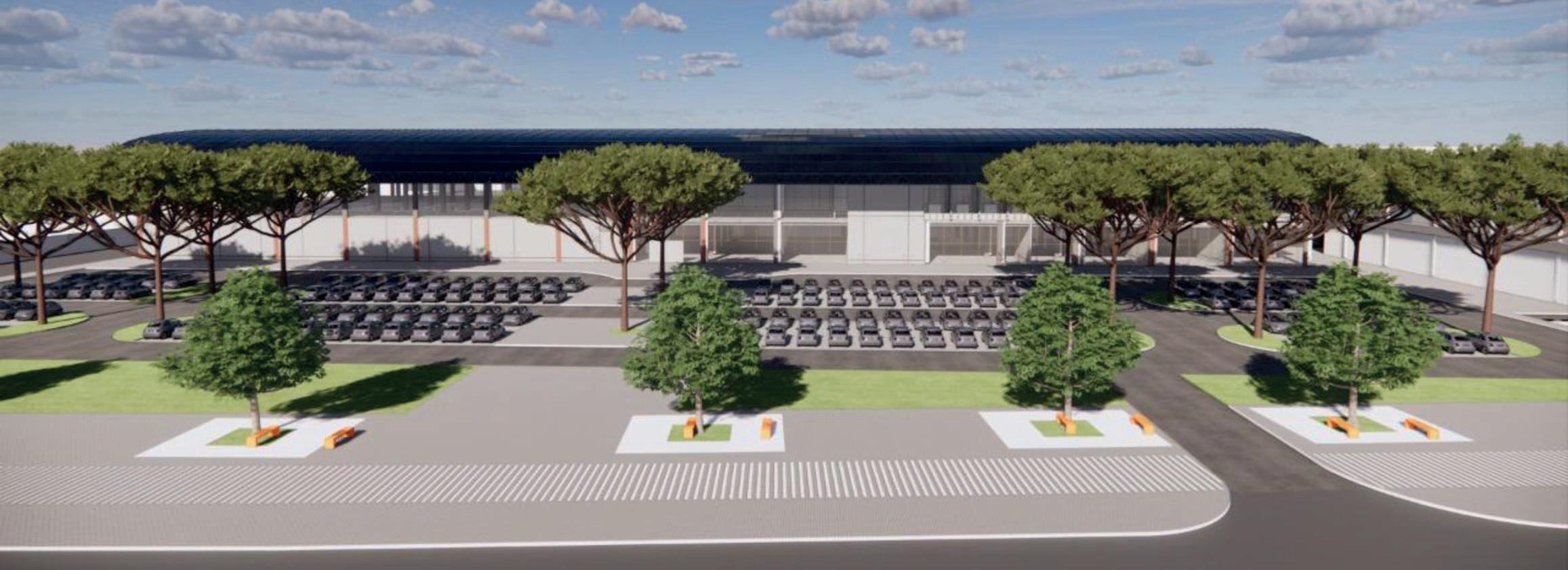

NAVE INDUSTRIAL EN LURIN
MODELO 1

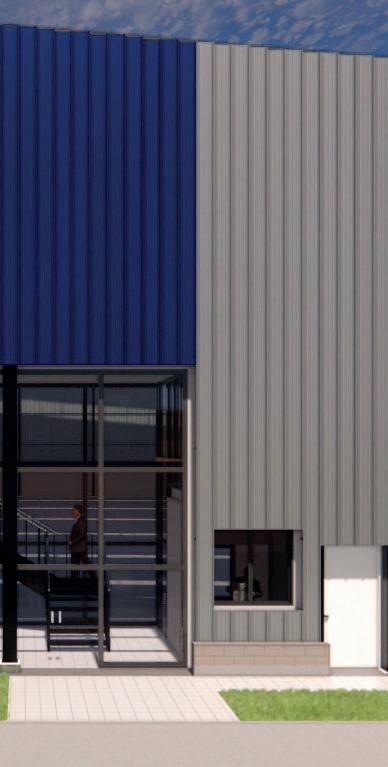

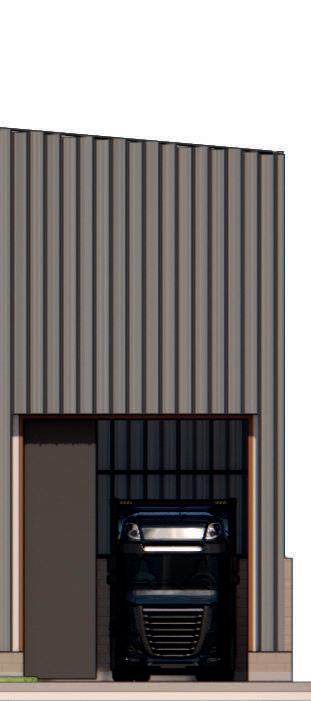

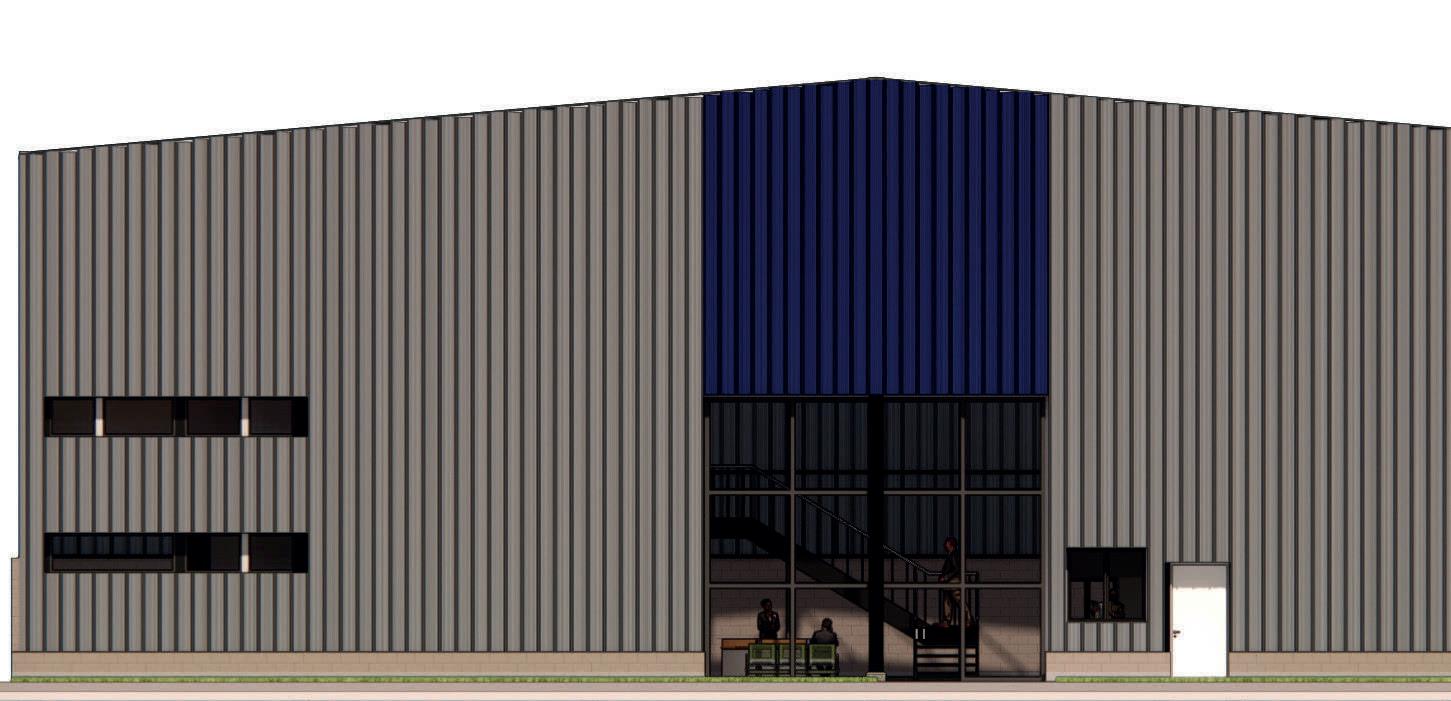

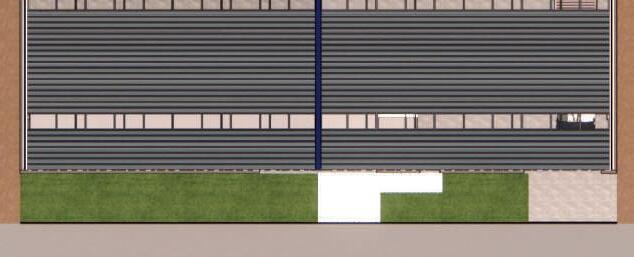

FACHADA PRINCIPAL
FACHADA PRINCIPAL MODELO 1
Área AlmacénAltura al hombroÁrea Oficinas
2,115 m210.50 metros204 m2
VISTA ISOMETRICA
Nave industrial de 2115 m² de área de almacenamiento y un espacio de oficinas de 204 m². La estructura tiene dimensiones de 60x35 metros y la losa está construida con un acabado de cemento pulido. Las oficinas cuentan con una plataforma de placa colaborante y baños en el primer y segundo nivel. La entrada principal consta de un portón de 5x5 metros, mientras que la entrada peatonal mide 1.20 m. de ancho. La cimentación, zapatas y pedestales están construidos con concreto premezclado armado, y los muros perimetrales están hechos con bloques de concreto de 19x19x39 cm.
La cubierta está compuesta por aluzinc AZ 150 pre-pintado, con un espesor de 0.40 mm. Las estructuras están fabricadas con acero A36 conforme a la norma ASTM. Estas estructuras han sido sometidas a granallado y pintadas en dos capas con pintura epóxica.
42
43

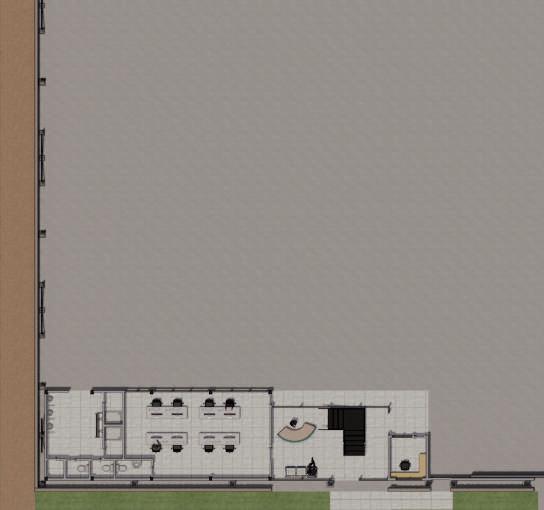

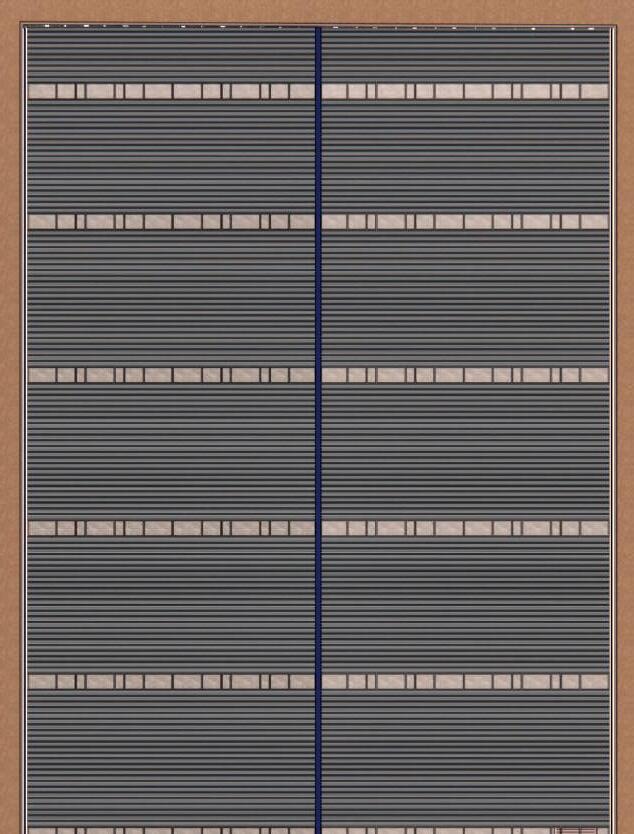

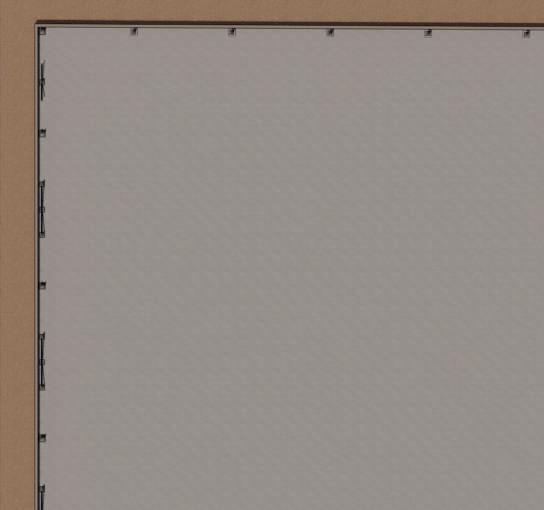

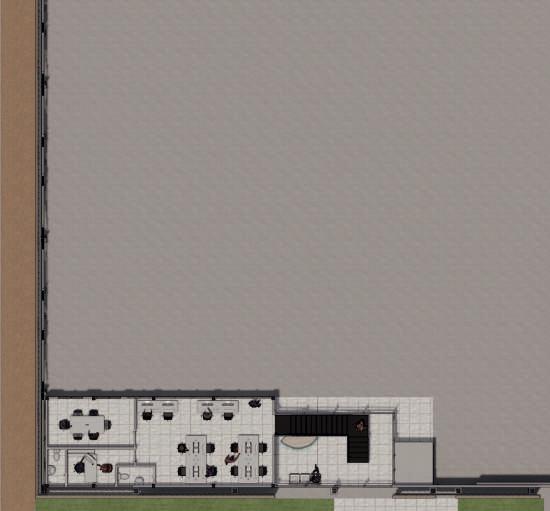

PLANTAS 60.00 60.00 35.00 35.00 PLANTAS PRIMER PISO 60.00 35.00 35.00 SEGUNDO PISO TECHO PLANTAS PRIMER PISO 60.00 60.00 35.00 35.00 SEGUNDO PISO TECHO PLANTAS PISO 60.00 60.00 60.00 35.00 35.00 SEGUNDO PISO TECHO
NAVE INDUSTRIAL EN LURIN
44

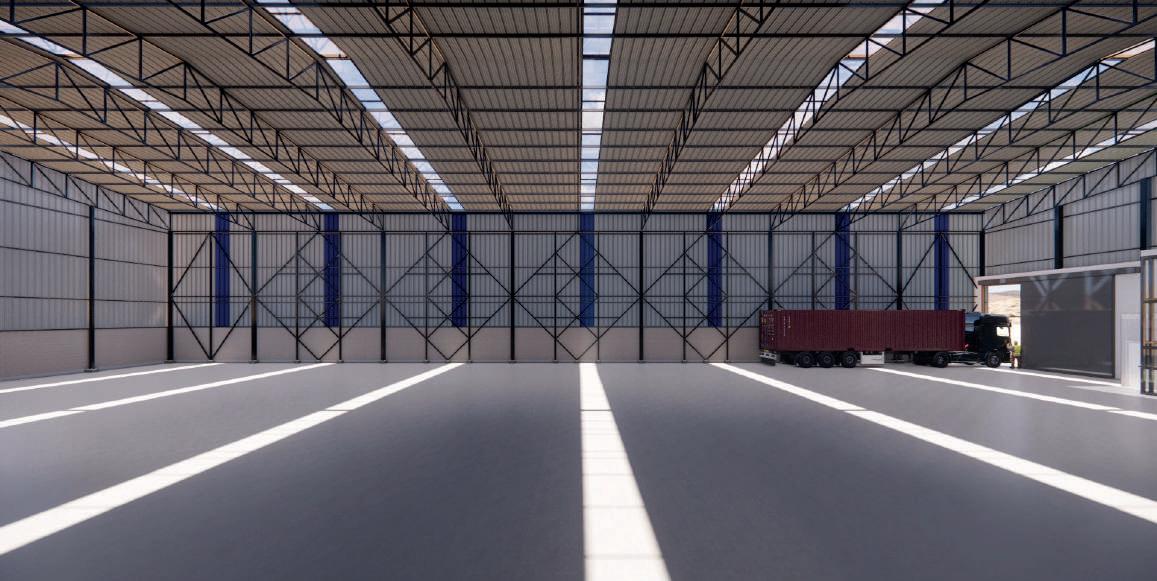

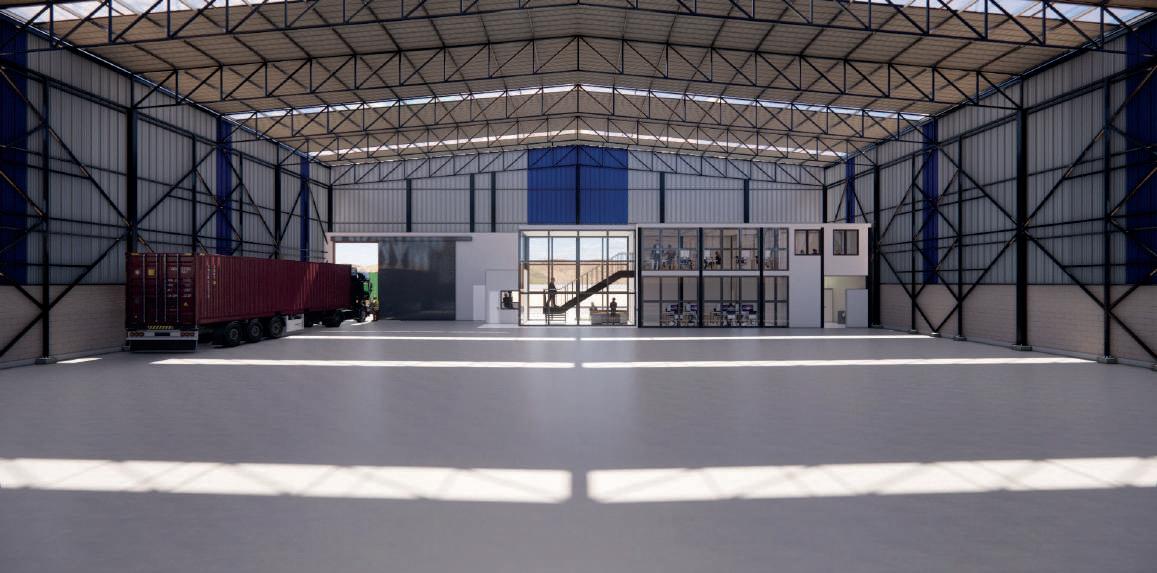

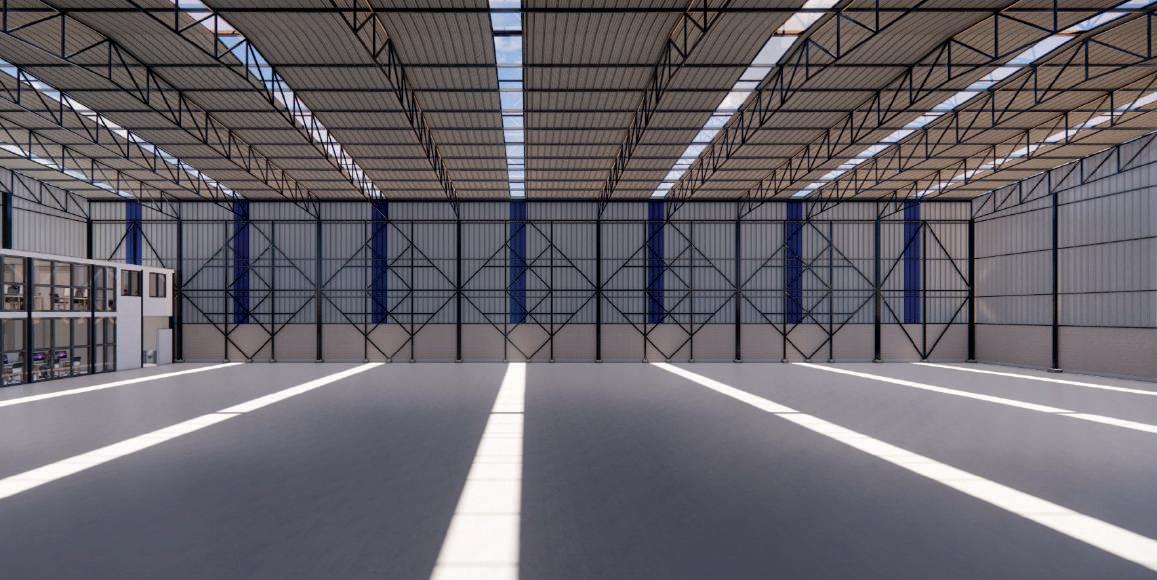

VISTAS ALMACEN VISTAS ALMACEN NAVE INDUSTRIAL EN LURIN

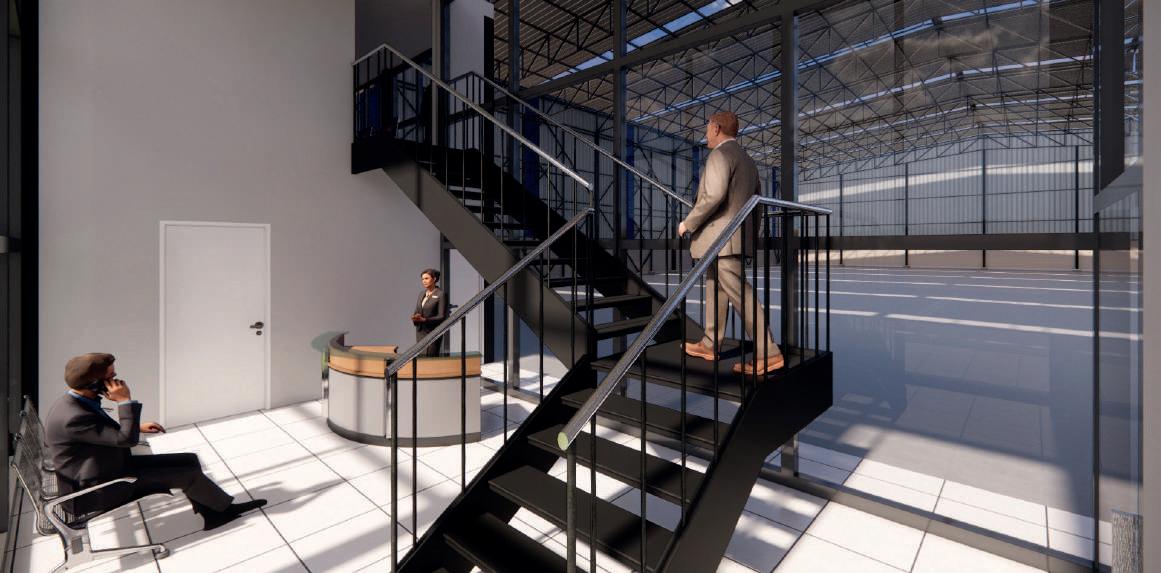

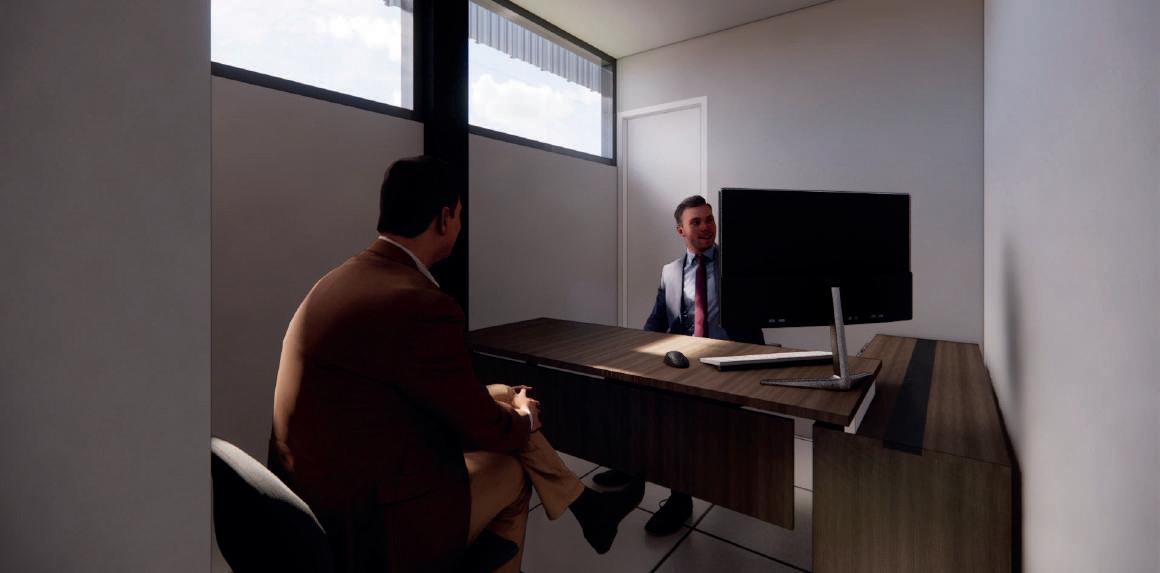

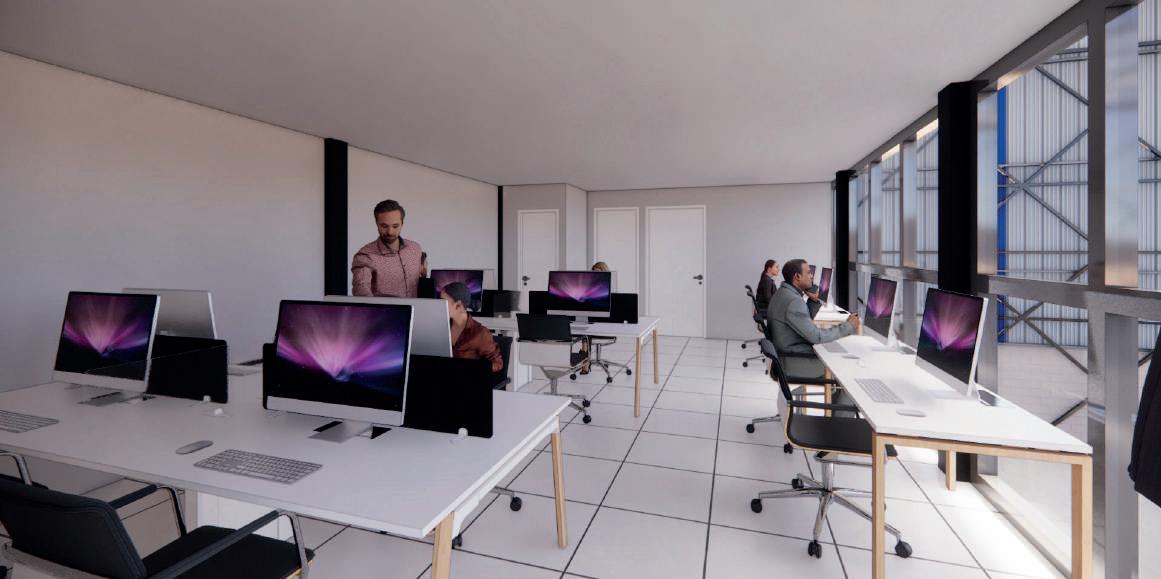

NAVE INDUSTRIAL EN LURIN VISTAS OFICINA VISTAS OFICINA
45

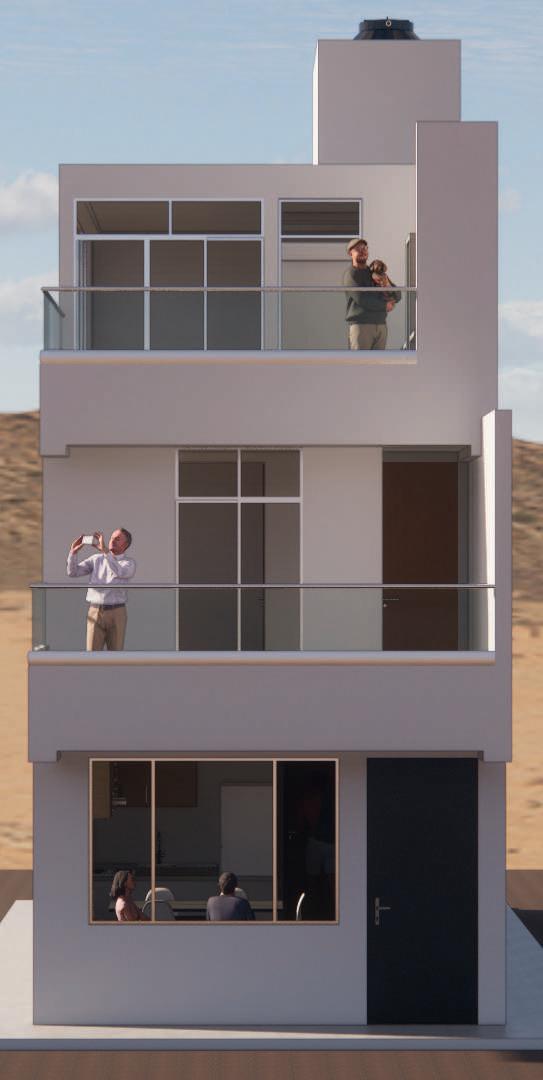

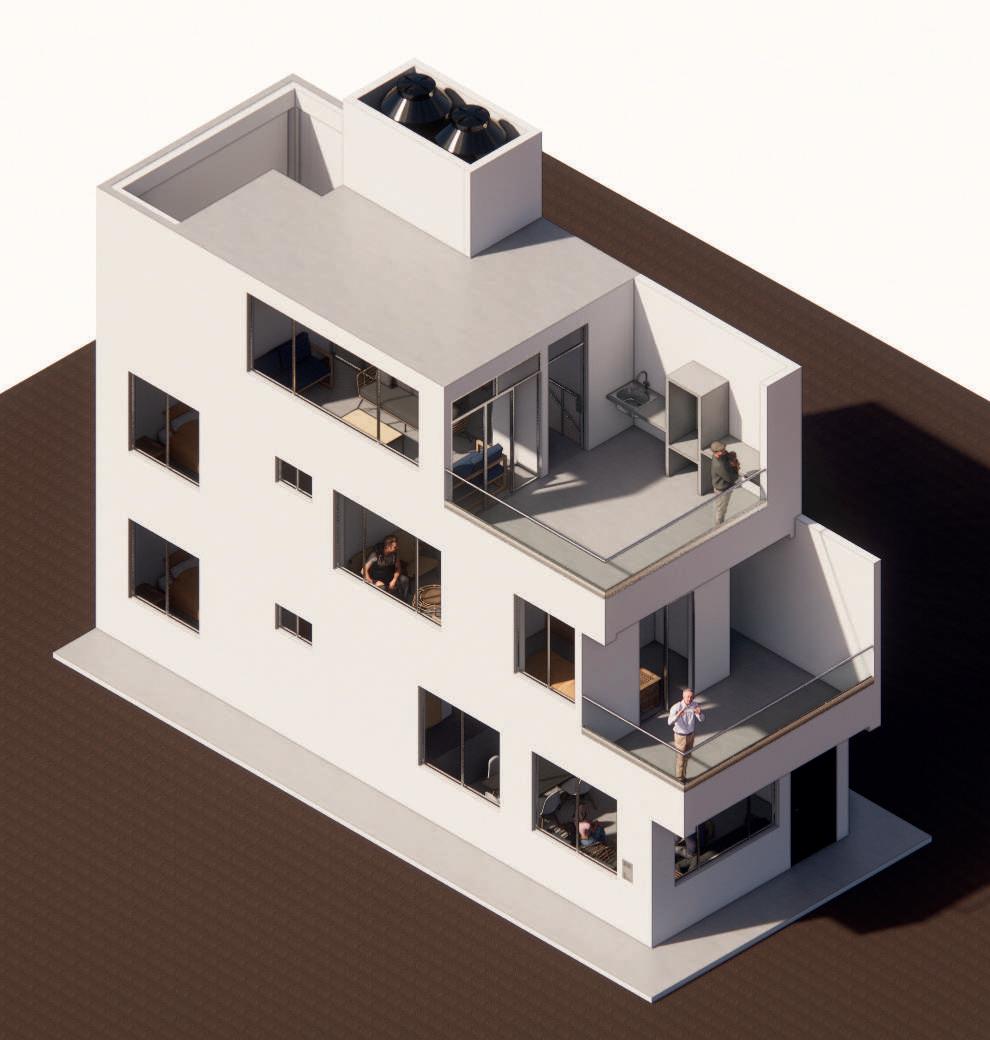

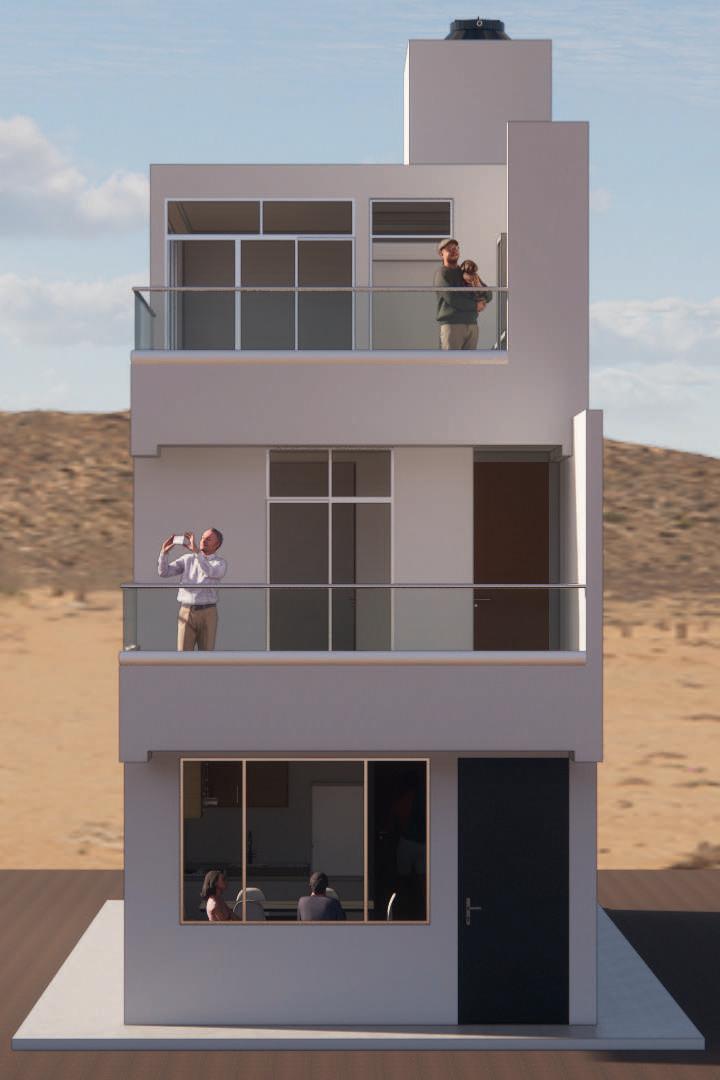

VIVIENDA DE 3 PISOS EN AREQUIPA
VIVIENDA DE 3 PISOS EN AREQUIPA
47
VIVIENDA DE 3 PISOS EN AREQUIPA
48
49
TERRAZA TERRAZA NPT: +2.75 NPT: +0.00 PATIO NPT: +0.00 SSHH NPT: +0.00 ESTAR PASADIZO TERRAZA TENDAL TERRAZA NPT: +2.75 ESTAR INTIMO NPT: +2.75 DORMITORIO NPT: +2.75 DORMITORIO NPT: +2.75 NPT: +0.00 ESTAR NPT: +0.00 COMEDOR NPT: +0.00 COCINA NPT: +0.00 DORMITORIO NPT: +0.00 COMEDOR DORMITORIO NPT: +2.75 PASADIZO NPT: +2.75 TERRAZA NPT: +5.50
VIVIENDA DE 3 PISOS EN AREQUIPA
Contacto: 992970174
Correo: Cdelcarpiof@hotmail.com
Correo UPC: U201624003@upc.edu.pe
50
