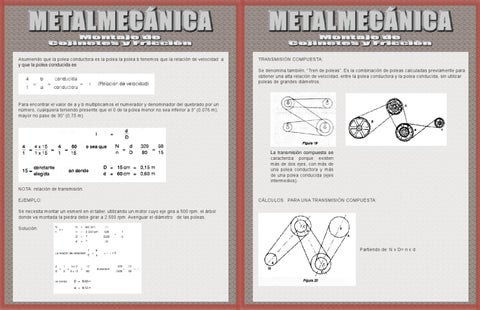

Asumiendo que la polea conductora es la polea la polea b tenemos que la relación de velocidad a y que la polea conducida es
TRANSMISIÓN COMPUESTA: Se denomina también, “Tren de poleas”. Es la combinación de poleas calculadas previamente para obtener una alta relación de velocidad, entre la polea conductora y la polea conducida, sin utilizar poleas de grandes diámetros.
Para encontrar el valor de a y b multiplicamos el numerador y denominador del quebrado por un número, cualquiera teniendo presente que el 0 de la polea menor no sea inferior a 3” (0.076 m), mayor no pase de 30” (0,75 m).
La transmisión compuesta se caracteriza porque existen más de dos ejes, con más de una polea conductora y más de una polea conducida (ejes intermedios). NOTA: relación de transmisión. EJEMPLO:
CÁLCULOS PARA UNA TRANSMISIÓN COMPUESTA:
Se necesita montar un esmeril en el taller, utilizando un motor cuyo eje gira a 500 rpm, el árbol donde va montada la piedra debe girar a 2.500 rpm. Averiguar el diámetro de las poleas. Solución:
Partiendo de: N x D= n x d
