PORTAFOLIO CATHERINE
VICENCIO ELGUETA
INFORMACIÓN DE CONTACTO
N° TELEFONO: +56 9 62262970
CORREO: catherine.vicencio@usach.cl
LINKEDIN: https://www.linkedin.com/in/catherine-vicencio-e/
CATHERINE VICENCIO ELGUETA
ARQUITECTA SENIOR | JEFA DE PROYECTOS| MASTER BIM MANAGEMENT catherine.vicencio@usach.cl • F: +569 62262970 • Santiago
Arquitecta con más de 10 años de experiencia en la coordinación y desarrollo de proyectos en altura, residenciales y comerciales. Especializada en metodologías BIM, con capacidad para liderar proyectos de distintas escalas, desde la conceptualización hasta la construcción incluyendo documentación municipal, con un enfoque en la implementación de mejoras continuas y optimización de flujos de trabajo.
EDUCACIÓN
MASTER BIM MANAGEMENT
Zigurat Global Institute Of Technology Doble titulación IL-3 Universitat de Barcelona 11.2021 - 12.2022
ARQUITECTURA
Universidad De Santiago de Chile 2007 – 2012
CURSOS Y CERTIFICACIONES
BIM MANAGER PROGRAM
Graphisoft, 2020
40 hrs
DIPLOMADO COORDINACIÓN BIM
Punto Lab, 03.2019 - 01.2020
220 hrs
Herramientas Autodesk Revit, Navisworks.
CURSO REVIT
Universidad de Santiago de Chile, 08.2018
27 hrs
SOFTWARE
Archicad Revit
Autocad
BimCollab Navisworks
Twinmotion
Lumion
Microsoft Excel
EXPERIENCIA LABORAL
SEARLE PUGA ARQUITECTOS
Jefa de Proyectos / Bim Manager
10/2019 - 02/2025
• Coordinar y desarrollar proyectos inmobiliarios en altura y condominios en extensión junto con la documentación municipal.
• Gestionar la Implementación BIM: Crear el template y Manual Bim web, impulsando mejoras continuas de los procesos y flujos de trabajo.
• Proyectos destacados:
- Edificio SCD, Uso mixto, Providencia (etapa diseño) Sup. aprox. 7.800 m²
- Condominio San Joaquín, La Serena. (2022-2023) Sup. 10,619,27 m².
- Condominio Piedra Roja, Las Condes. (2020-2023) Sup. 7.000 m² aprox.
- Edificio Capitán Wood, Santiago. (2020-2022) Sup. 3.841 m².
EMPRESAS SOCOVESA
Arquitecta Área Laboratorio Innovación BIM
07/2019 - 10/2019
BSCHNEIDER
CONSULTORES LTDA 2013-2017
Arquitecta área Industrial
• Apoyar al Jefe de Proyecto y elaborar la documentación de proyectos Industriales, corporativos y automotrices, incluyendo expedientes municipales.
• Proyectos destacados:
- Conjunto Habitacional Fernández Albano, La Cisterna (2016-2017), 20.000 m² aprox.
- Ampliación Santiago KRCC Lo Boza, Pudahuel (2015-2017), 16.404,39 m²
- Loteo Altos del Valle, Puente Alto, 248 viviendas (2013),
- Sucursal Autokas Honda, La Dehesa (2013-2014), 6.819,19 m²
METODOLOGÍA BIM CON ARCHICAD
EXPERIENCIA DOCENTE
03/2024-06/2024
• Investigar y elaborar soluciones para mejorar los estándares y flujos de trabajo para la implementación BIM en la empresa.
IN STORE 2018-2019
Arquitecta
• Desarrollar documentación de arquitectura y detalles para corners de diferentes marcas en el Retail y las zonas de servicio requeridas por la tienda.
• Proyecto:
Tienda Falabella Arkadia, Medellín, Colombia (2018), 10.250 m²
LOGAN LEYTON ARQUITECTOS
Arquitecta
2017-2018
• Coordinar y desarrollar proyectos tanto como privados como públicos, colaborar en la participación de proyectos para concursos públicos.
• Implementar BimCloud para facilitar la colaboración con el equipo de trabajo.
• Proyectos destacados:
- Proyecto loteo Campamento Nueva Esperanza, Copiapó (2017-2018), Mandante SERVIU Atacama.
- Proyecto loteos Campamentos (2017), Comunas: Peñaflor, El Monte, Buin, San José de Maipo, Mandante SERVIU RM
- Casa Cepeda, La Serena (2017), Superficie: 433,7 m².
Universidad Andrés Bello
Bloque Conocimientos. 68 horas.
CLASES DE ARCHICAD 2023-2024
Modelado 3D, Gestión de la información y Documentación
Modalidad clases particulares. 72 hrs.
pag 6
pag 12
pag 18
pag 22
pag 28
pag 30
pag 32
pag 34
CONDOMINIO SAN JOAQUIN
Vivienda en altura
WEZIG BUILDING
Edificio de Oficinas | Académico
PROYECTO HABITACIONAL DS 19 LA FLORIDA
Vivienda en altura acogida al DS19
CONDOMINIO PIEDRA ROJA
Condominio de Viviendas
EDIFICIO CAPITÁN WOOD
Vivienda en altura

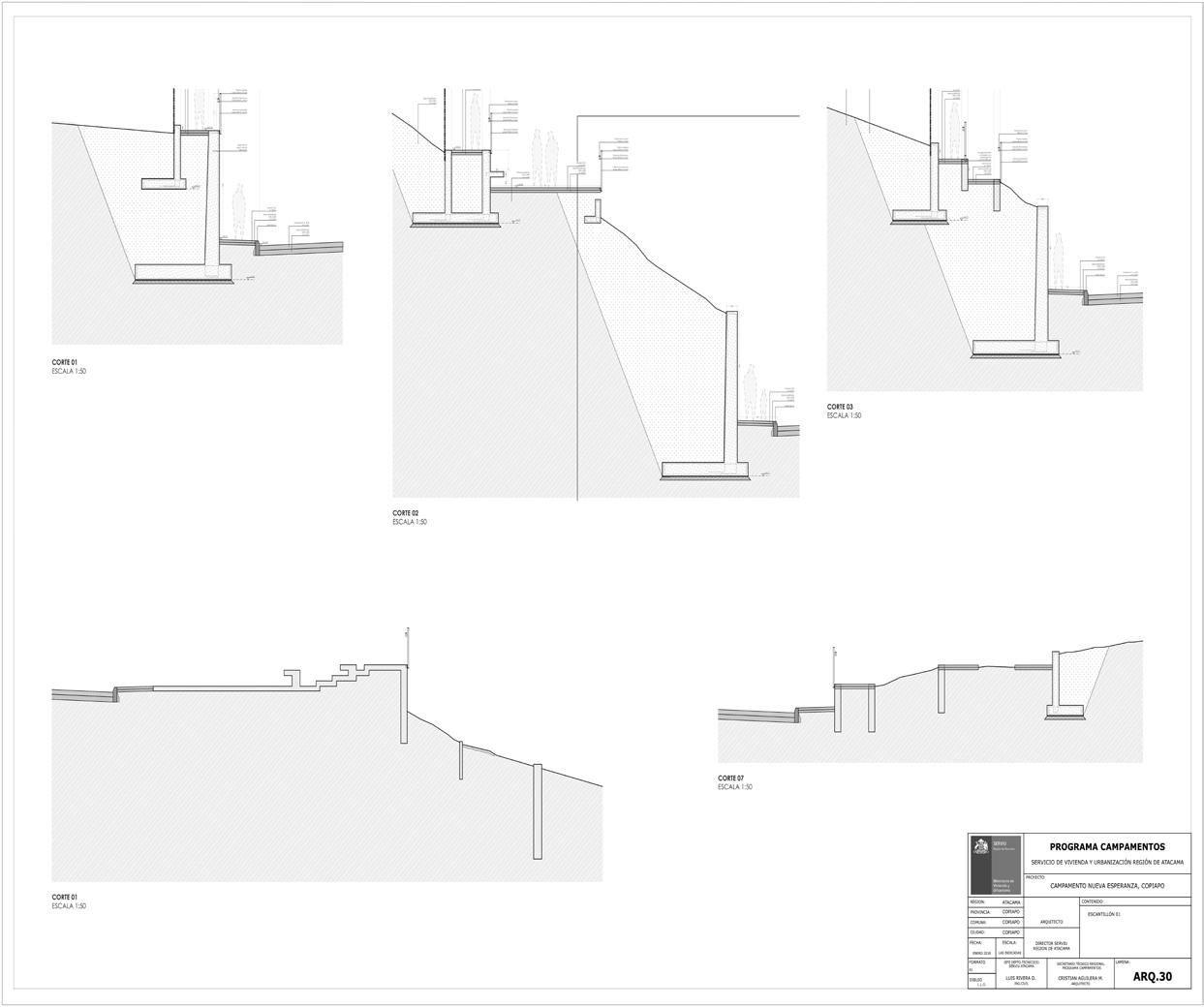

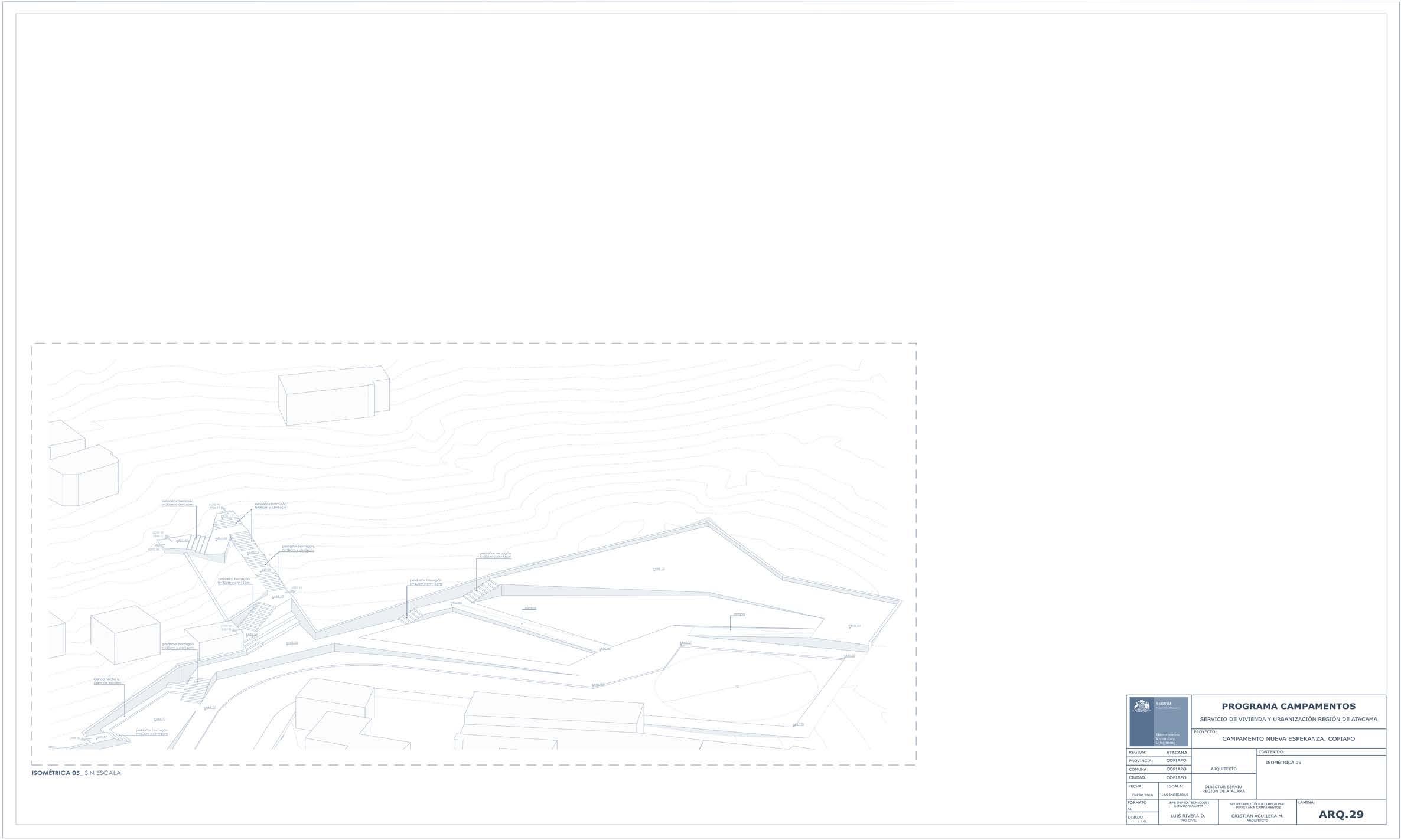

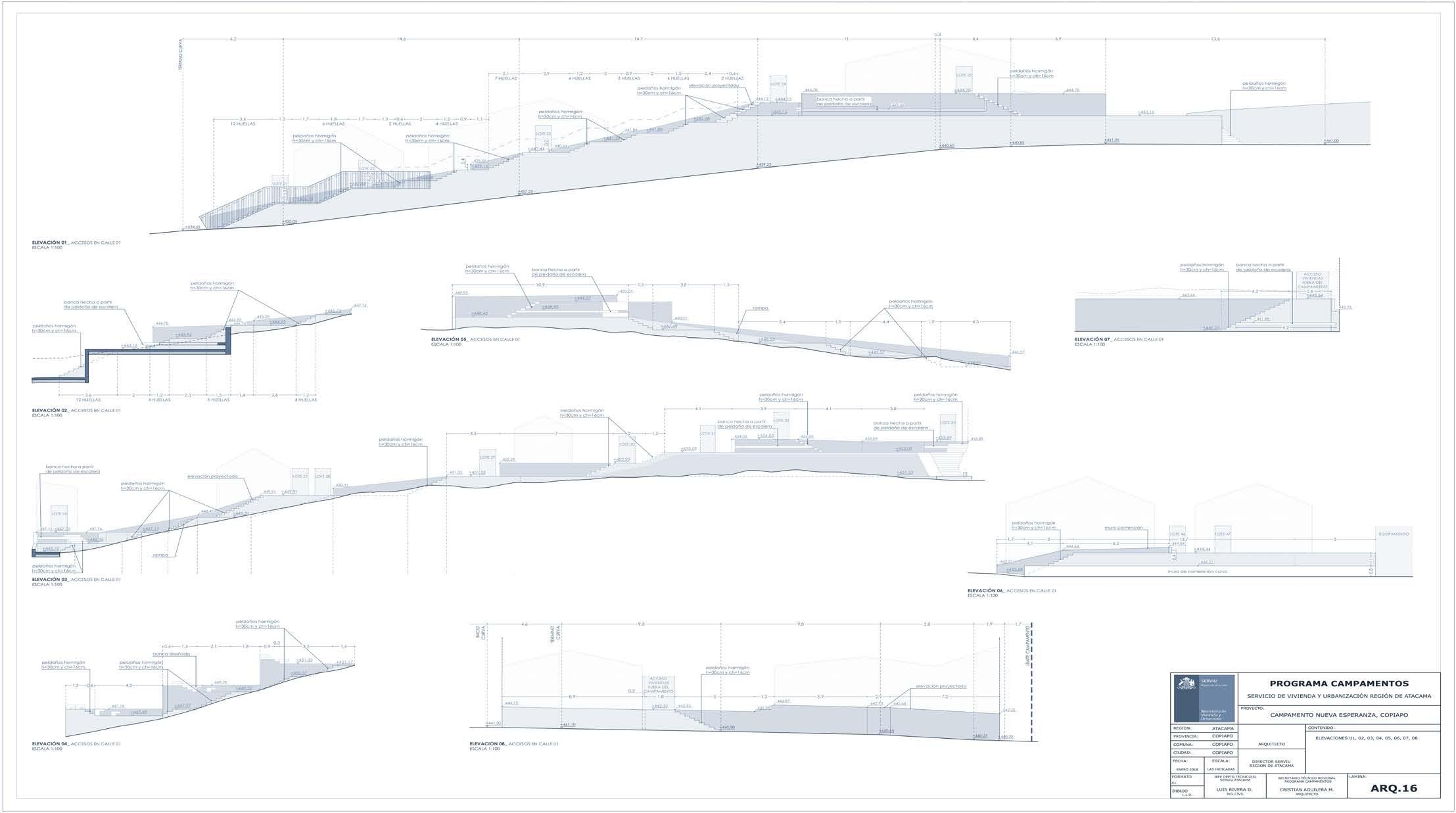

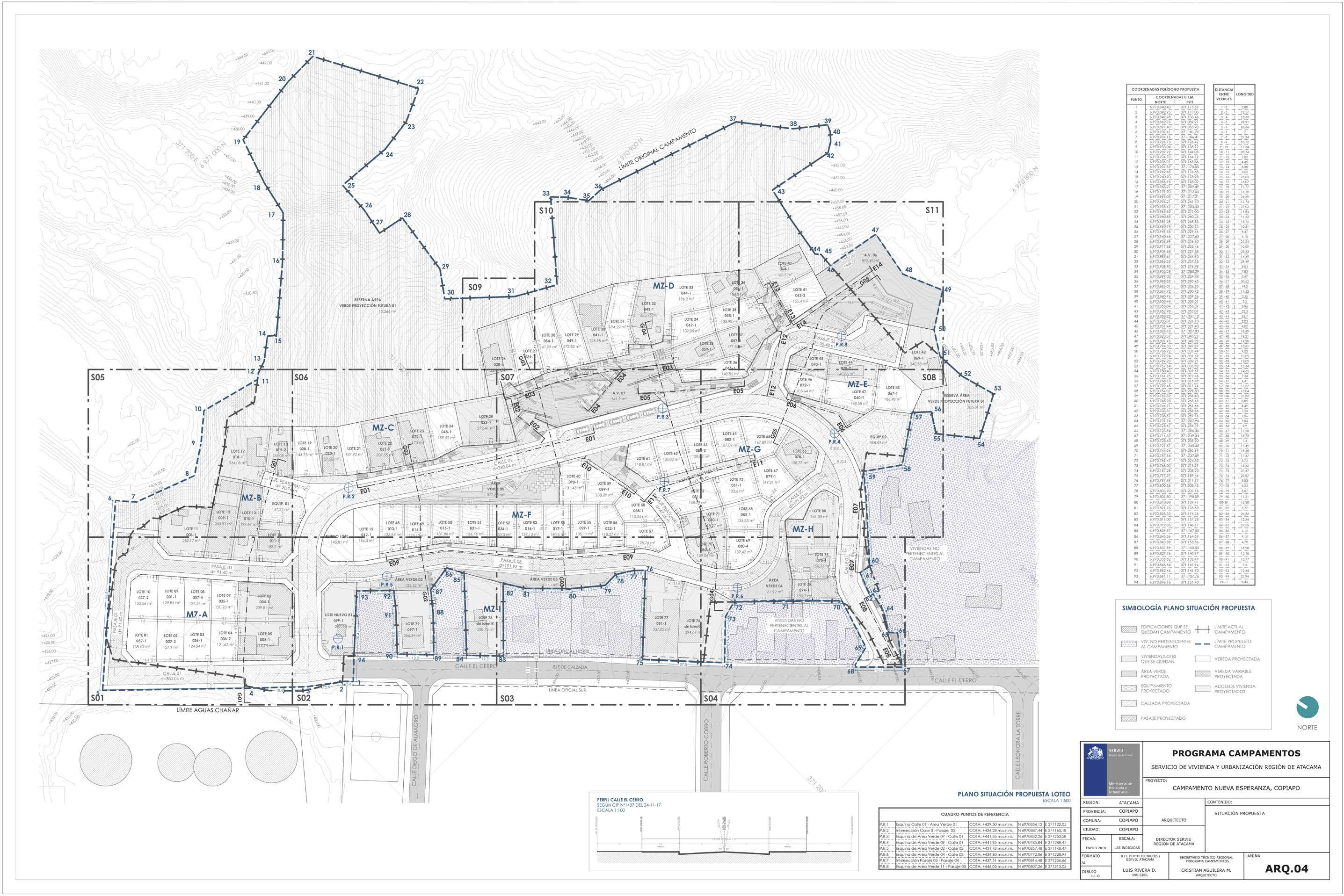

LOTEO CAMPAMENTO NUEVA ESPERANZA
Loteo Programa Campamentos SERVIU
SUCURSAL HONDA AUTOKAS
Showroom y taller automotriz
AMPLIACIÓN SANTIAGO KRCC LO BOZA
Indsutrial y Edificio de Oficinas
CONDOMINIO SAN JOAQUIN
2022 | Vivienda en altura
Descripción:
Condominio de 162 departamentos distribuidos en 3 Edificios organizados en torno a una pasarela central que funciona como eje conector para todo el conjunto. El proyecto está contemplado en 2 Etapas: Edificios A y C en etapa 1 y Edificio B en etapa 2.
Ubicación: La Serena, IV Región
Mandante: Inmobiliaria Desco
Superficie: 10.619,27 m² aprox,
Rol BIM: BIM Manager, Modelador BIM
Responsabilidades:
- Como Jefa de Proyecto, llevar a cabo el desarrollo y elaboración de los entregables desde la etapa de Anteproyecto, Diseño y Construcción, - Coordinación de especialidades
- Armado de expediente Municipal
- Establecer una estrategia de gestión de los modelos e información.
Desafios y Logros:
Primer proyecto de edificios múltiples que se aborda en la oficina usando la herramienta Archicad, donde se buscó diseñar la menor cantidad de variaciones posibles en las tipologías de departamentos. A su vez, se utilizaron módulos repetibles de baños y cocinas para conseguir una mejor eficiencia tanto en el desarrollo de los detalles como también en la gestión de cambios. En esto, el uso de la herramienta y la estrategia de hotlinks fue vital.

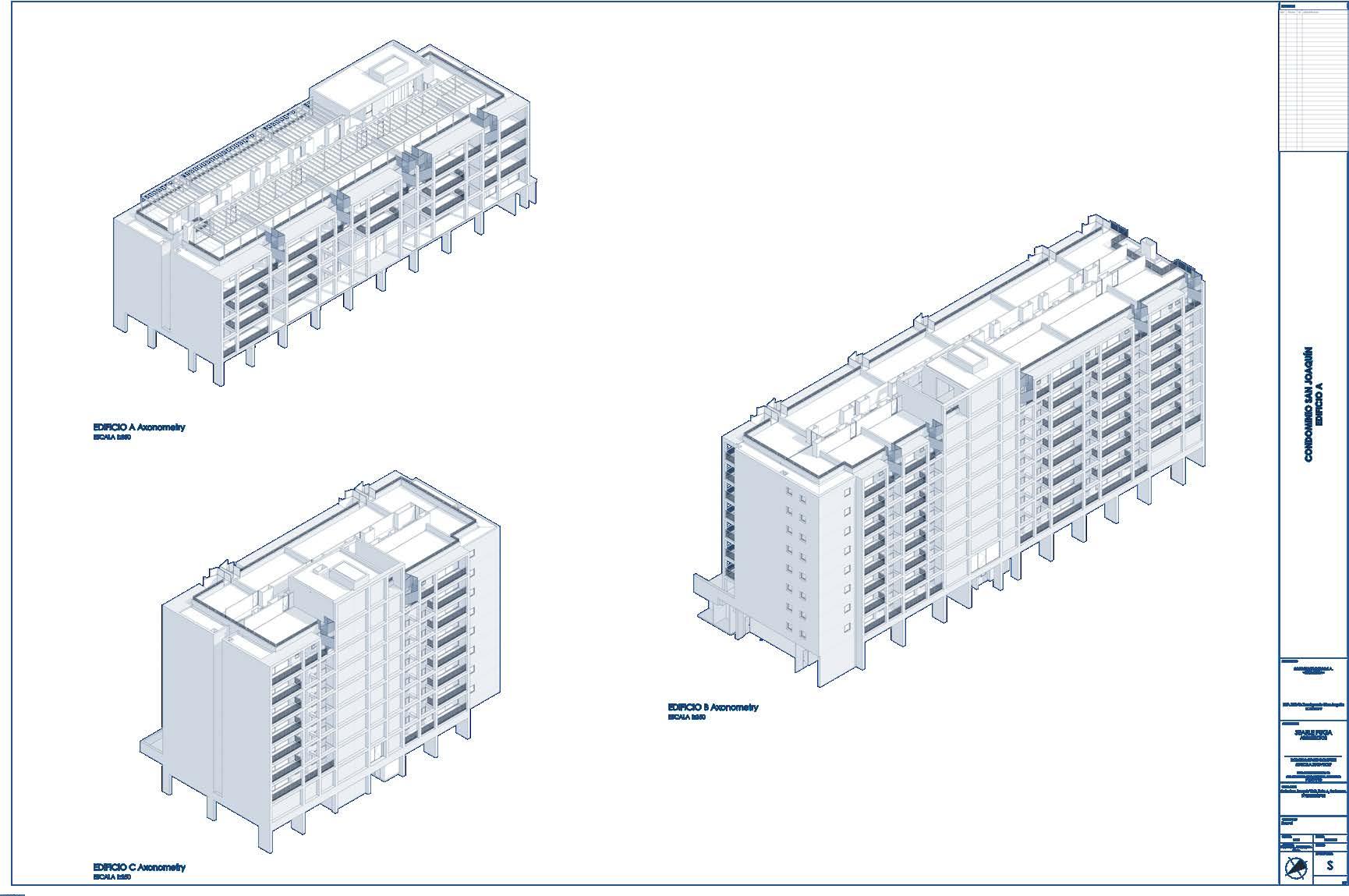

Edificio A
Edificio B
Edificio C

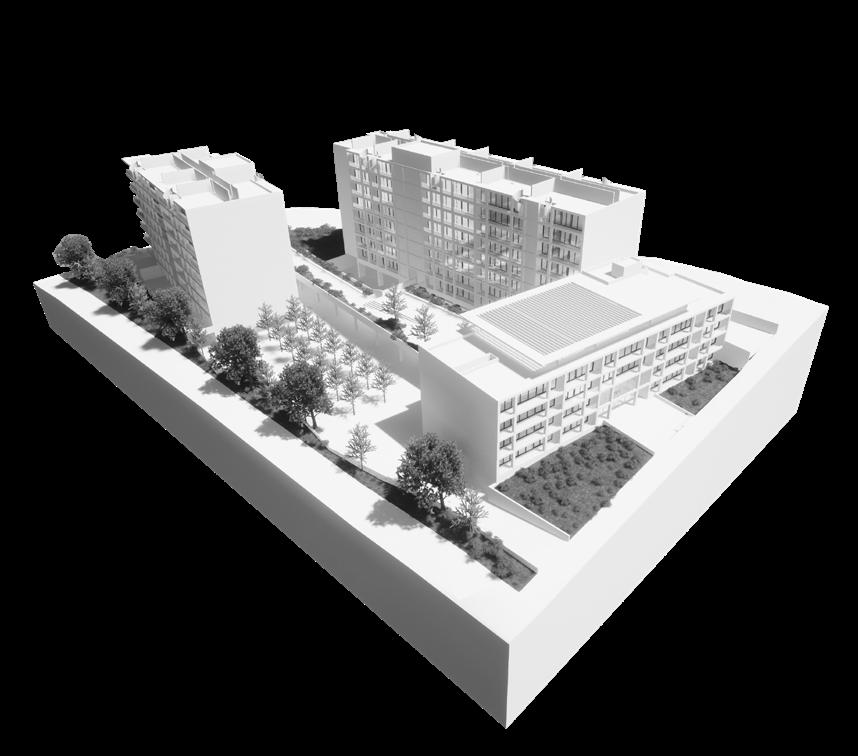

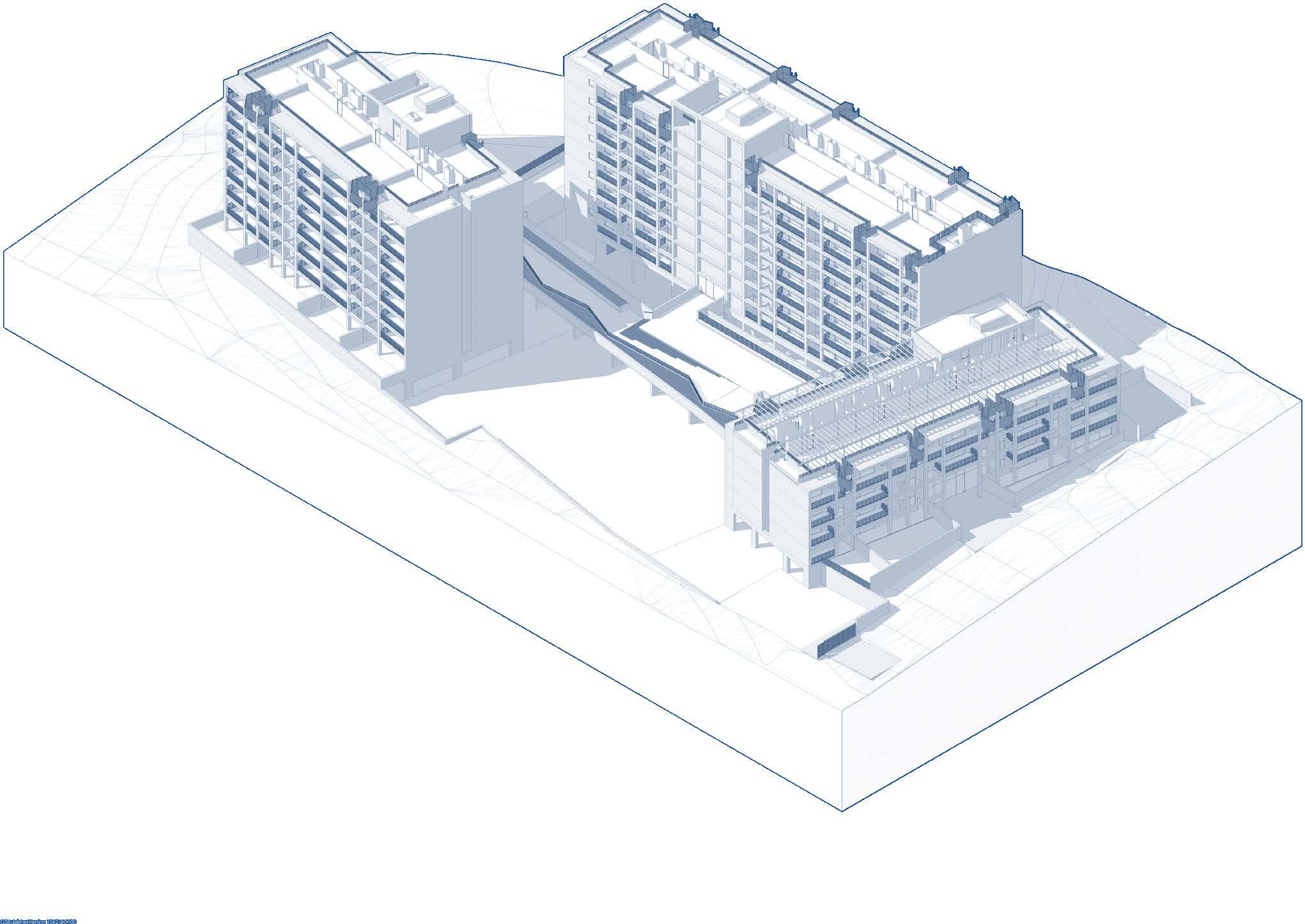

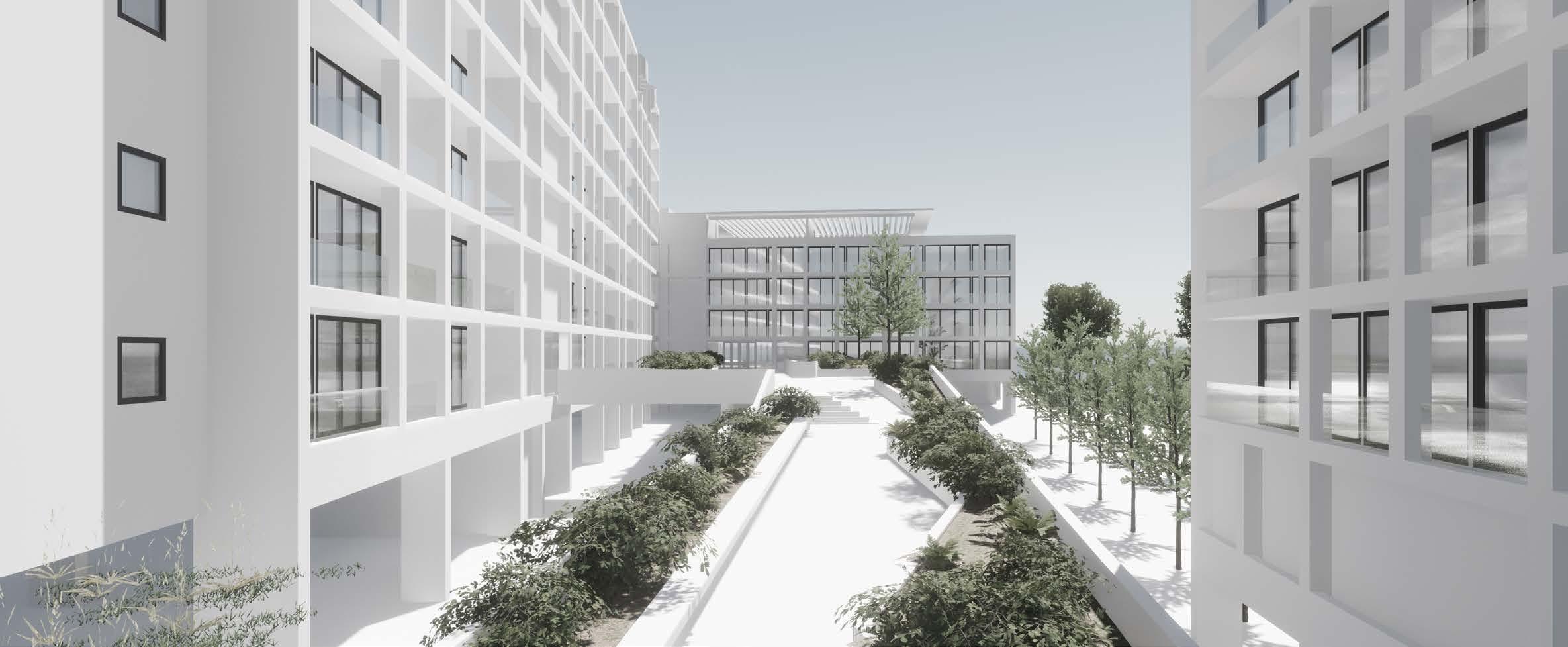

Vista conceptual etapa de Diseño

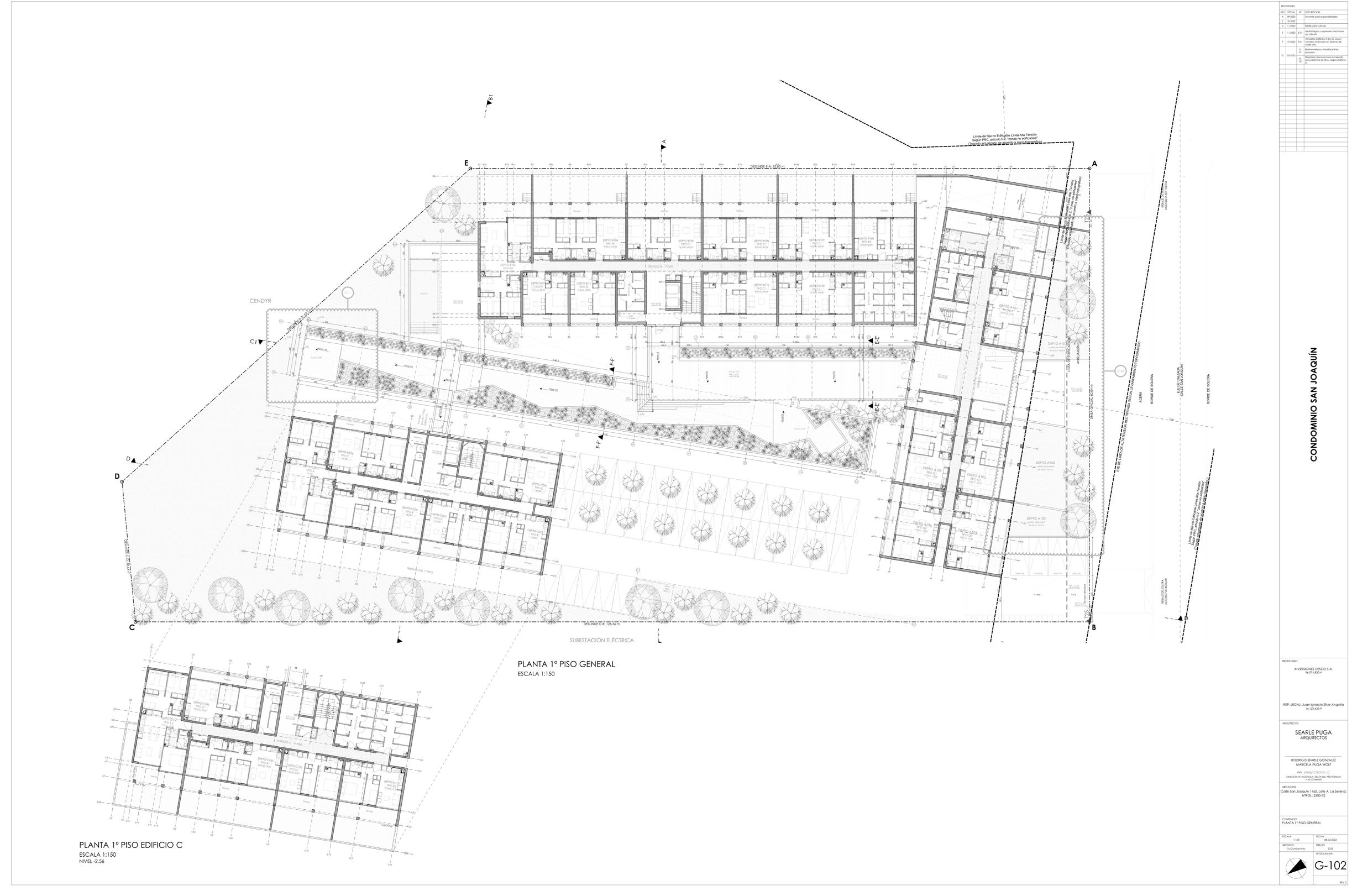

Plana General 1° Piso
Vista conceptual etapa de Diseño
Plana General Subterráneo

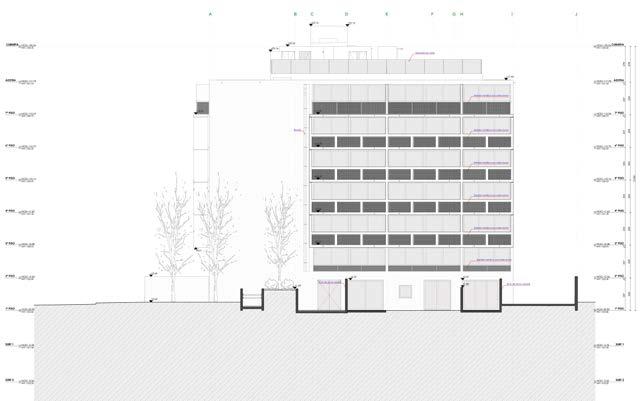

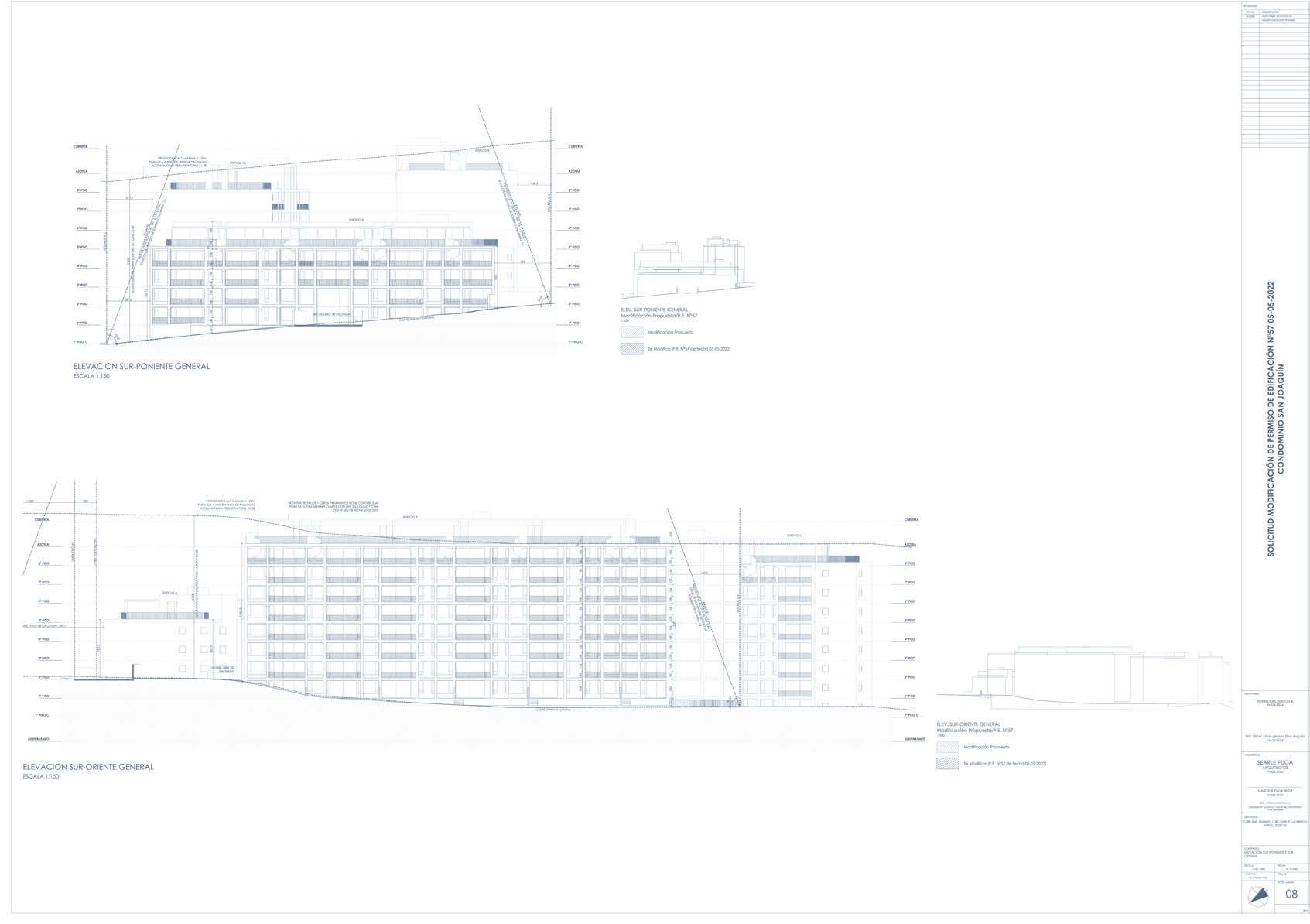

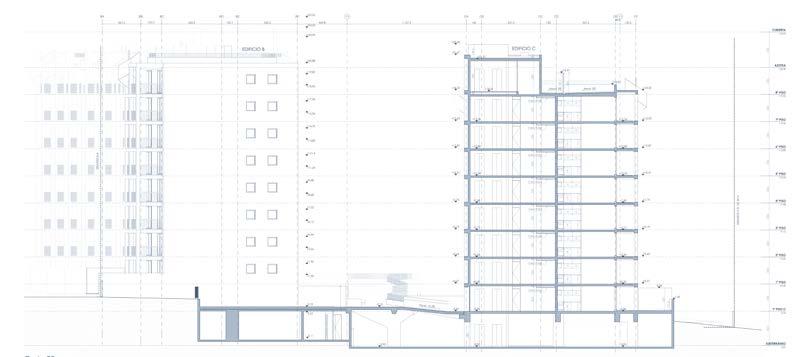

Elevación y Corte
Tipologías de departamentos
El trabajo con ‘Hotlinks’ o módulos vinculados es la base estratégica para optimizar el desarrollo de detalles y cambios que vayan ocurriendo durante el proceso de diseño. No sólo se aplicó a los Edificios y los departamentos tipo.
Se desarrolló además una escalera tipo caracol cuadrada en las azoteas para el conjunto, la cual se incorporó a todos los

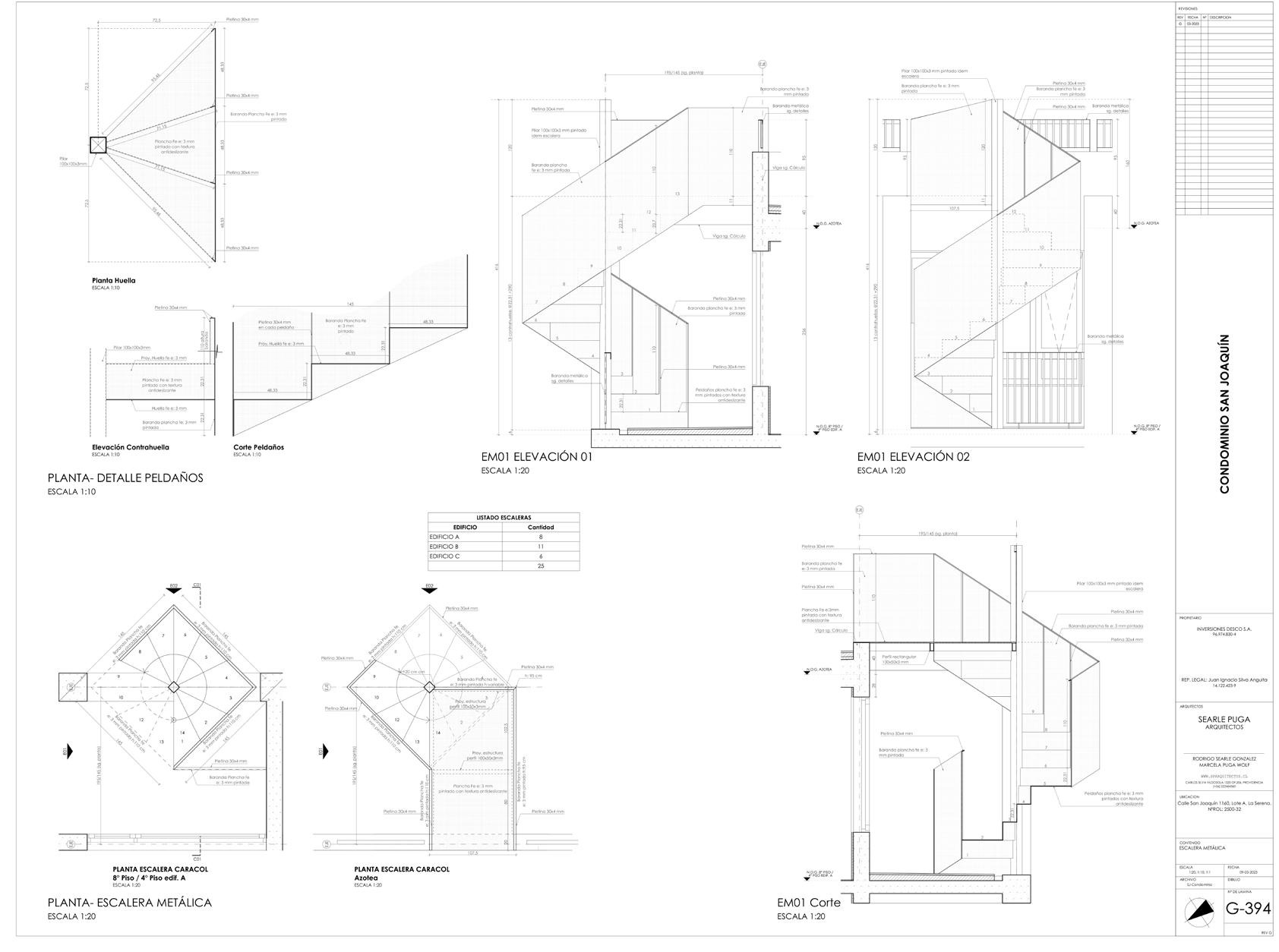

Isomérica Escalera Metálica Tipo
Detalles Escalera Metálica Tipo
WEZIG BUILDING
Descripción:

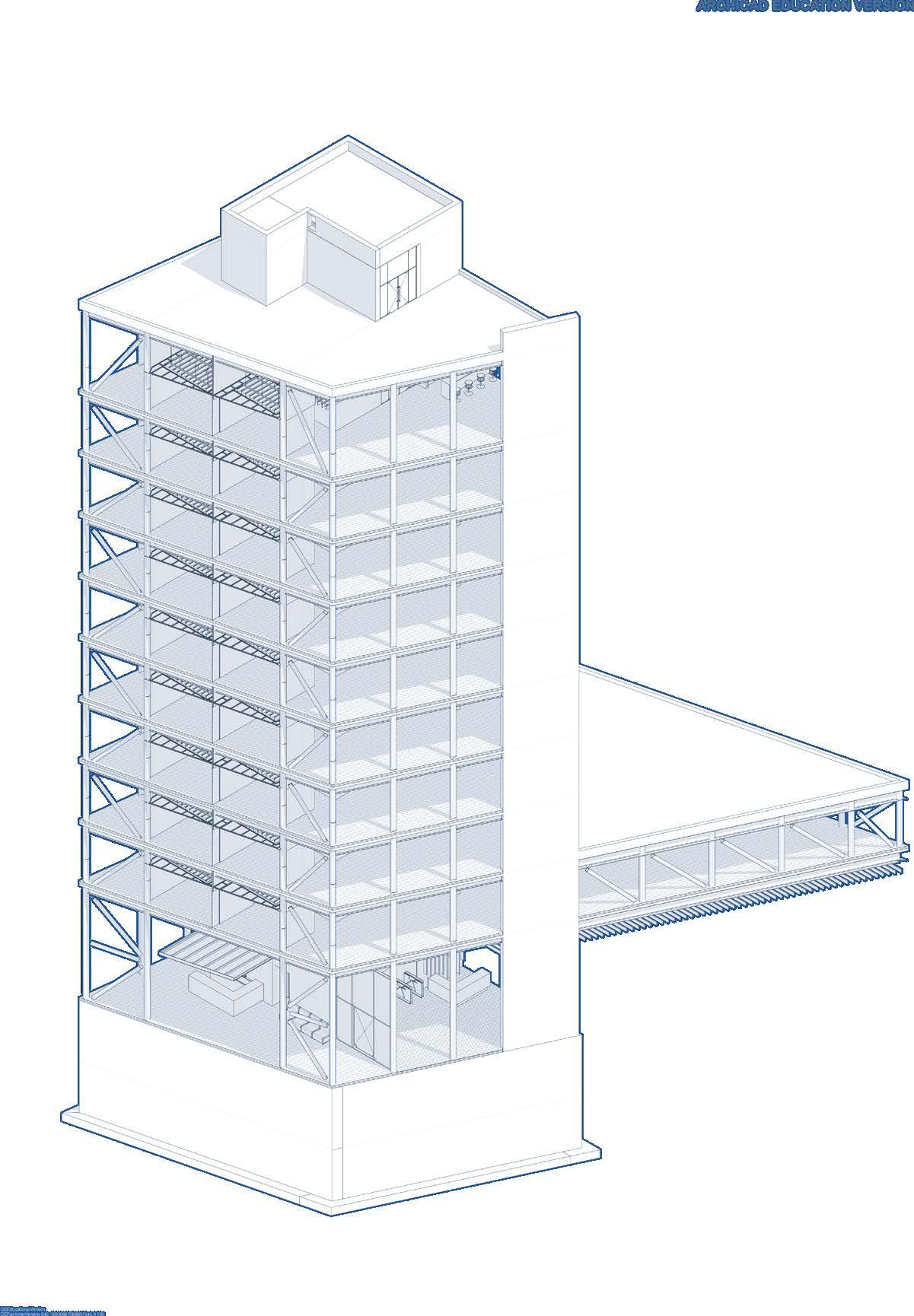

Edificio de oficinas de nueve pisos con un núcleo central, envolvente muro cortina y un voladizo característico que actúa como protección de la entrada principal y genera un área pública de sombra. Es el proyecto final de Máster, el que
Ubicación: Barcelona, España
Rol BIM: BIM Manager, Coordinador BIM, Modelador BIM en disciplinas de Arquitectura y Clima
Desafíos y Logros:
Colaborar en una disciplina diferente como el proyecto de Clima, donde se pudo sacar el mayor provecho del software Revit.
Aplicación de metodología de trabajo incorpora flujo de trabajo OpenBim y metodologías Ágiles como Scrum y Lean Construction, todo esto con un equipo de trabajo provenientes de distinos países.
Planta 2° Piso
Planta Baja
Planta Piso Tipo
Planta Azotea
Aspectos destacados
- Tipo de proyecto Diseño-Construcción bajo filosofía Lean Construction, que abarcó desde Etapa Diseño Conceptual hasta traspaso para Operación y Mantención

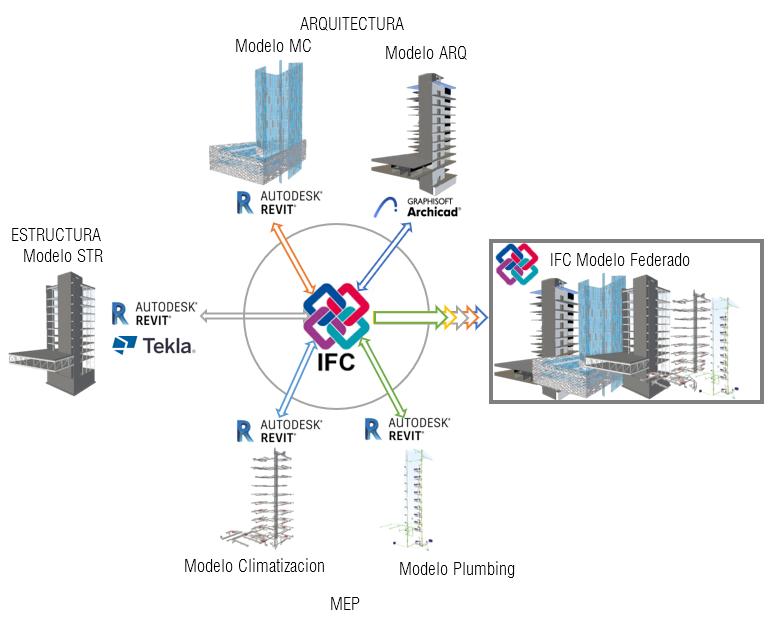

- Flujo de Trabajo OpenBim, donde se utilizaron distintos software de autoría y formatos abiertos para el intercambio de Información (IFC, BCF, COBie)
- Gestión documental con CDE de BimSync
- Modelación 3D, donde se llegó a LOD 400 en algunas entidades del proyecto en todas las disciplinas.
- Coordinación Bim
- Planificación de obra 4D
- Estimación de costos 5D
- Traspaso para Operación y Mantención a través del formato COBie.
Proyecto Arquitectura

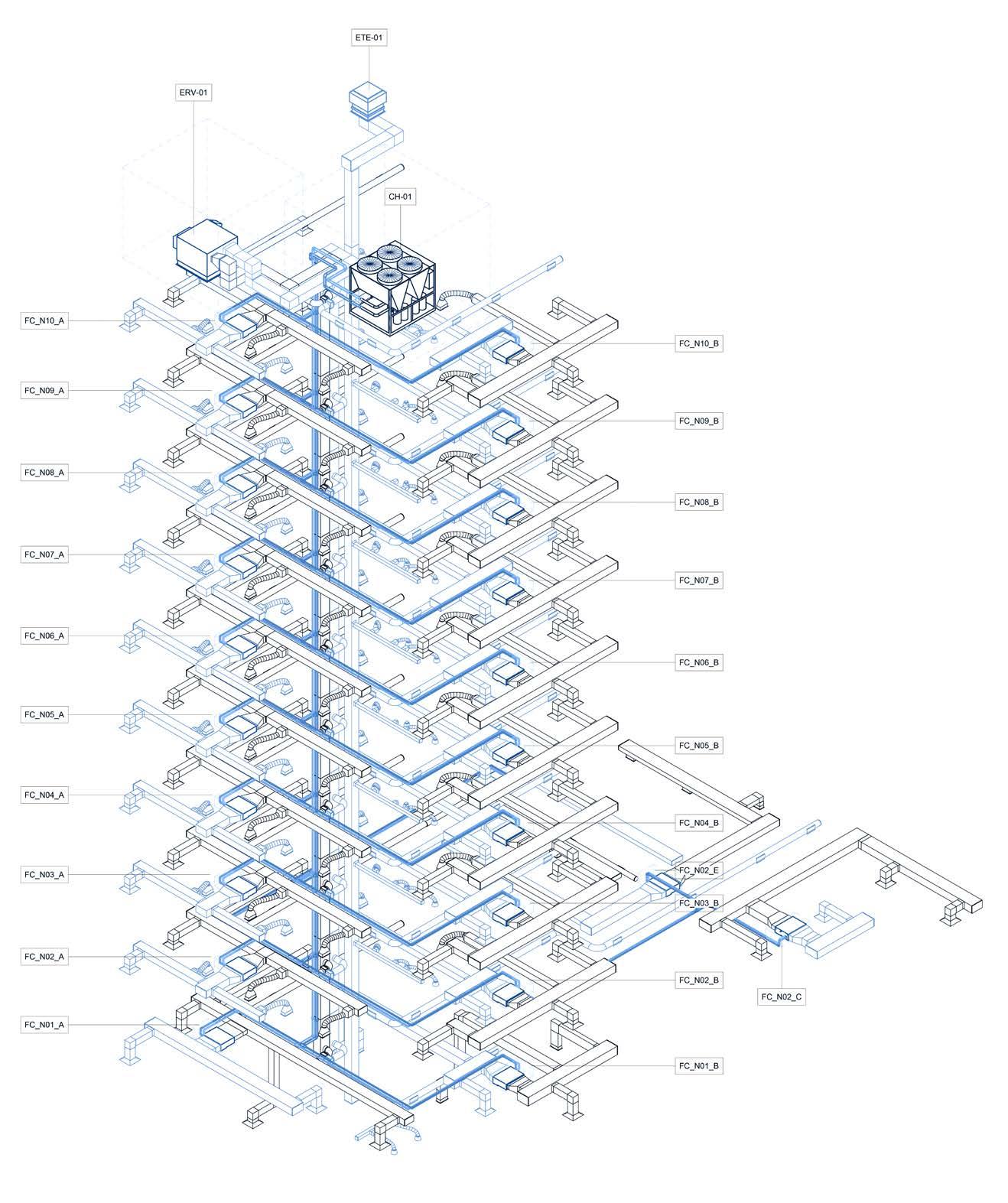

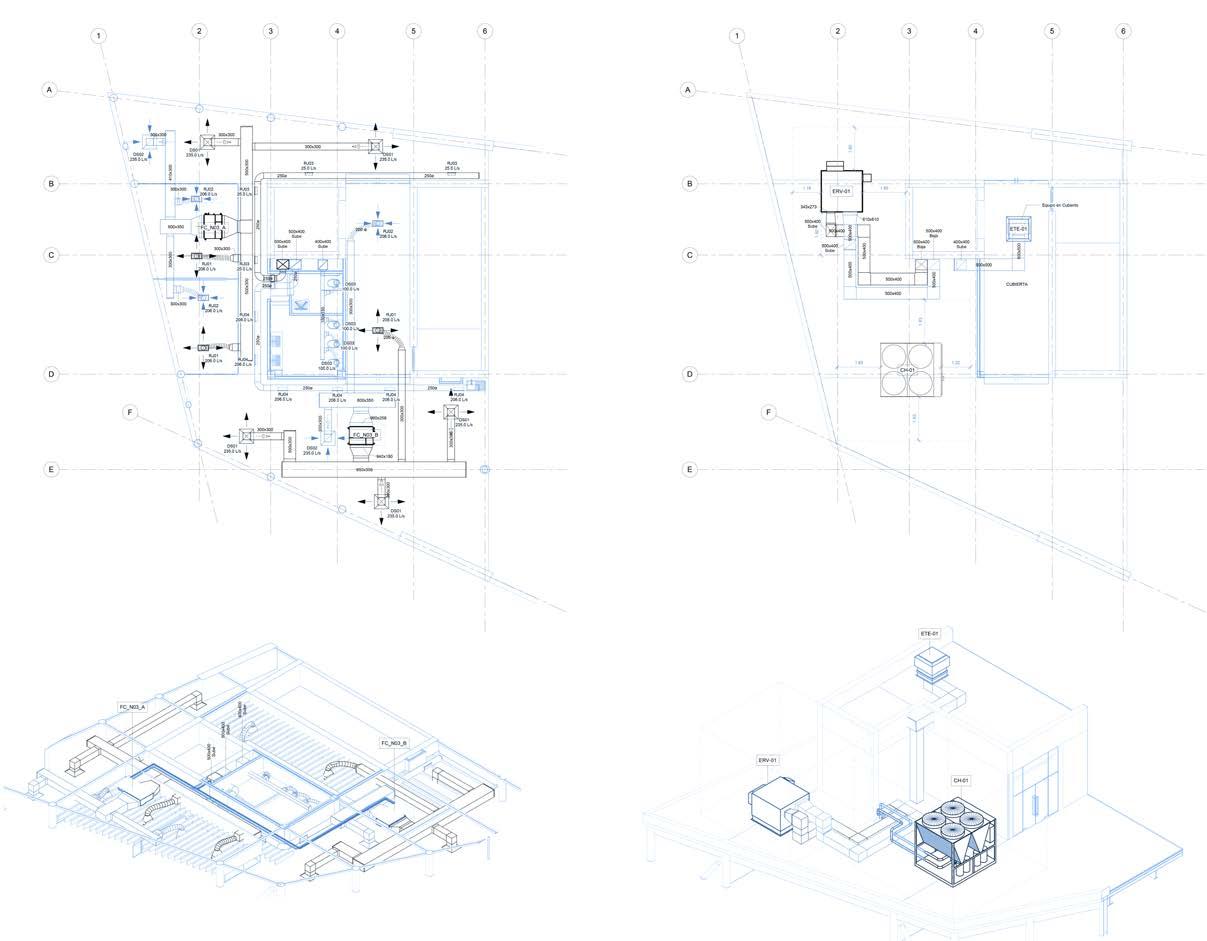

Proyecto Clima (HVAC)
Coordinación BIM:

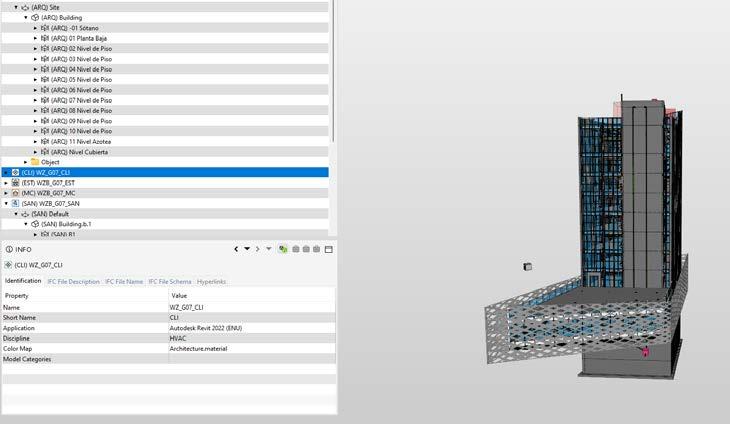

Para la revisión de interferencias entre especialidades se realizaron Rulesets que facilitó y automatizó los informes de incidencias, los cuales se comunicaron a través del formato BCF.
También se utilizó esta herramienta para la verificación del cumplimiento de los requisitos mínimos del manual de entrega de información básica (MEI).

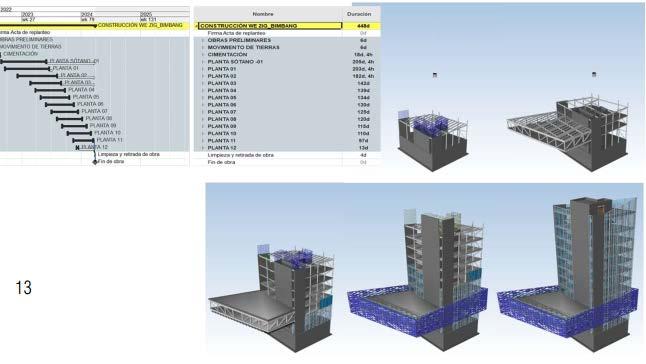

Planificación 4D:
Realizado a partir de una carta gantt con las partidas más importantes, se utilizaron los modelos IFC de las especialidades Arquitectura y Estructura, las cuales se importaron al software SYNCHRO, desde el cual se le pudieron asignar a cada entidad del modelo una partida y por ende, un plazo de construcción para la planificación.

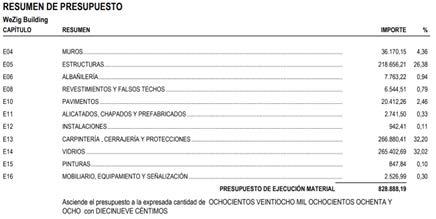

Estimación de Costos:
Utilizando el Software Presto, se elaboraron los presupuestos utilizando la base de precios de Extremadura (España), importando los modelos IFC de Arquitectura (Archicad) y Estructuras (Tekla) y el modelo de Clima y Sanitario (Revit) usando el plugin de Cost-It. Para contar con toda la información se tuvo cuidado en configurar el MVD correcto para este uso BIM.
Traspaso a COBie:
Trabajo enfocado casi 100% en los datos y su extracción correcta para ser utilizados por un GMAO para la fase de explotación y mantenimiento del activo a través de COBie. Para este ejercicio académico se estableció un alcance de entidades a exportar a COBie que tuviesen sentido y utilidad para un Facility Manager, también siguiendo lo requerido en el EIR.
El proceso de traspaso de información a IFC con las propiedades correspondientes para COBie utilizó el MVD de COBie 2.4, ya pre-configurado en los softwares autor (Revit, Archicad y Tekla).
En teoría, la información estructurada en hojas de cálculo debería de obtenerse desde un modelo federado (con el Plugin de solibri o Bim Vision por ejemplo), sin embargo, al no encontrar opciones educacionales o gratuitas se utilizó el plugin de Bim Interoperability Tools en Revit y el COBie Toolkit 1.4.2. para los modelos IFC extraídos desde Archicad y Tekla. Finalmente, se realizó un consolidado de toda la información en un archivo único de hoja de cálculo.
Synchro (4D)
Presto+Cost-It (5D costos)
PROYECTO HABITACIONAL DS19 LA FLORIDA
2023 | Vivienda en altura acogida al DS19
Descripción:
Llamado a concurso acogido al DS19, consistente en dos terrenos donde desarrollar el proyecto habitacional. Se proyectan dos torres de 21 pisos con una gran plaza central que unifica ambos sitios, configurándose como un sólo gran conjunto.
Ubicación: La Florida, Santiago
Mandante: SERVIU Región Metropolitana
Superficie: 41.992,31 m² aprox.
Rol BIM: BIM Manager, Modelador Bim, Revisor BIM
Responsabilidades:
- Apoyar el desarrollo y elaboración de los entregables para el concurso
- Planificación de los plazos
- Establecer una estrategia de gestión de los modelos e información, revisión de los modelos IFC.
Desafios y Logros:
Coordinar la gestión tanto de los departamentos tipo como de las plantas de los edificios que servirían para las dos torres, lo que se logró con una estrategia de módulos vinculados entre ambos edificios. Esto, sumado a la exigencia de cumplir con el Estándar Bim para Proyectos Públicos, lo que se logró gracias al template desarrollado y el chequeo de los modelos IFC previo a la entrega.
Equipo Searle Puga Arquitectos
Equipo Searle Puga Arquitectos
Edificio A4
Edificio A5
Tipo M
Tipo ME
Tipo M1
Tipo M2
Tipo M3

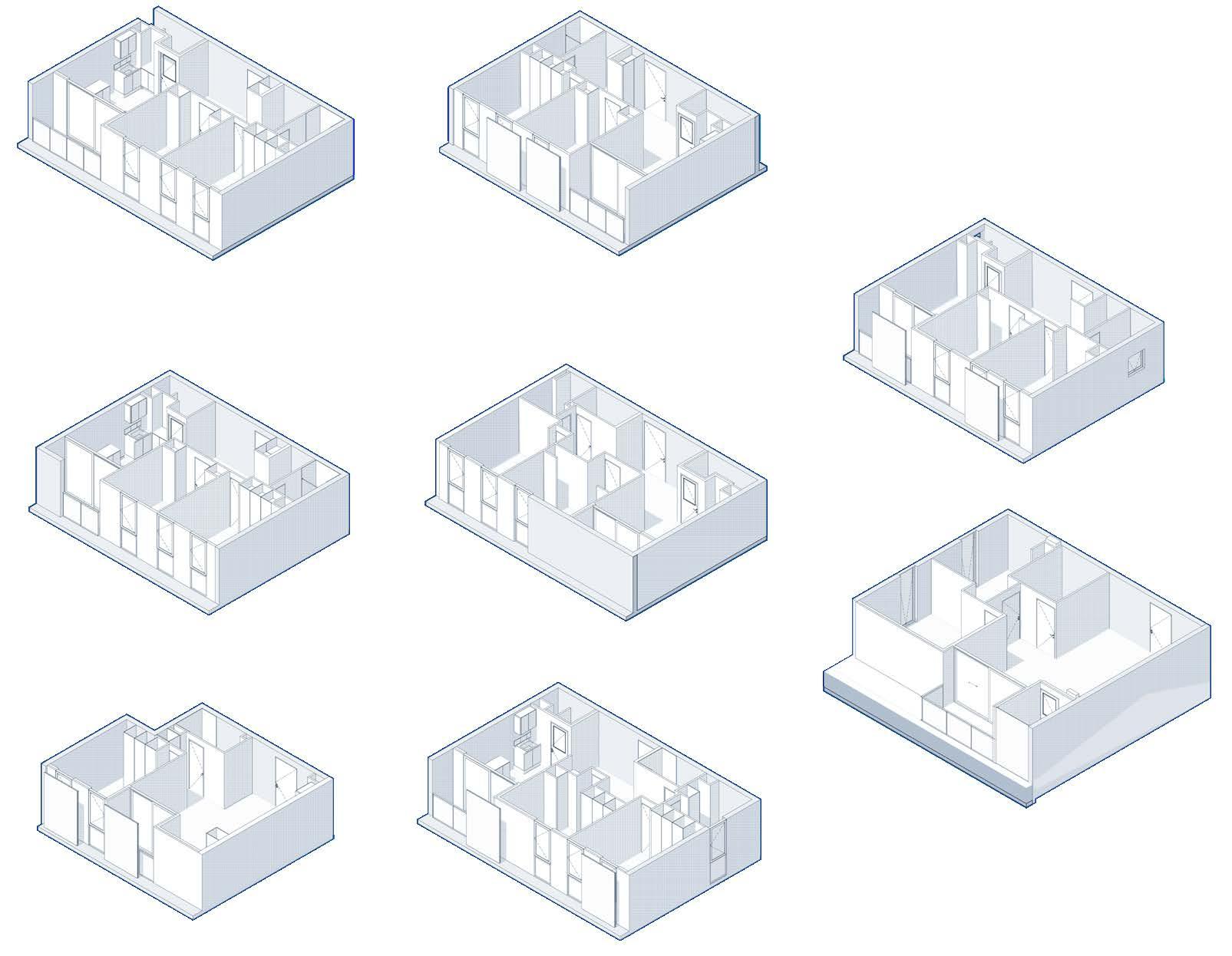

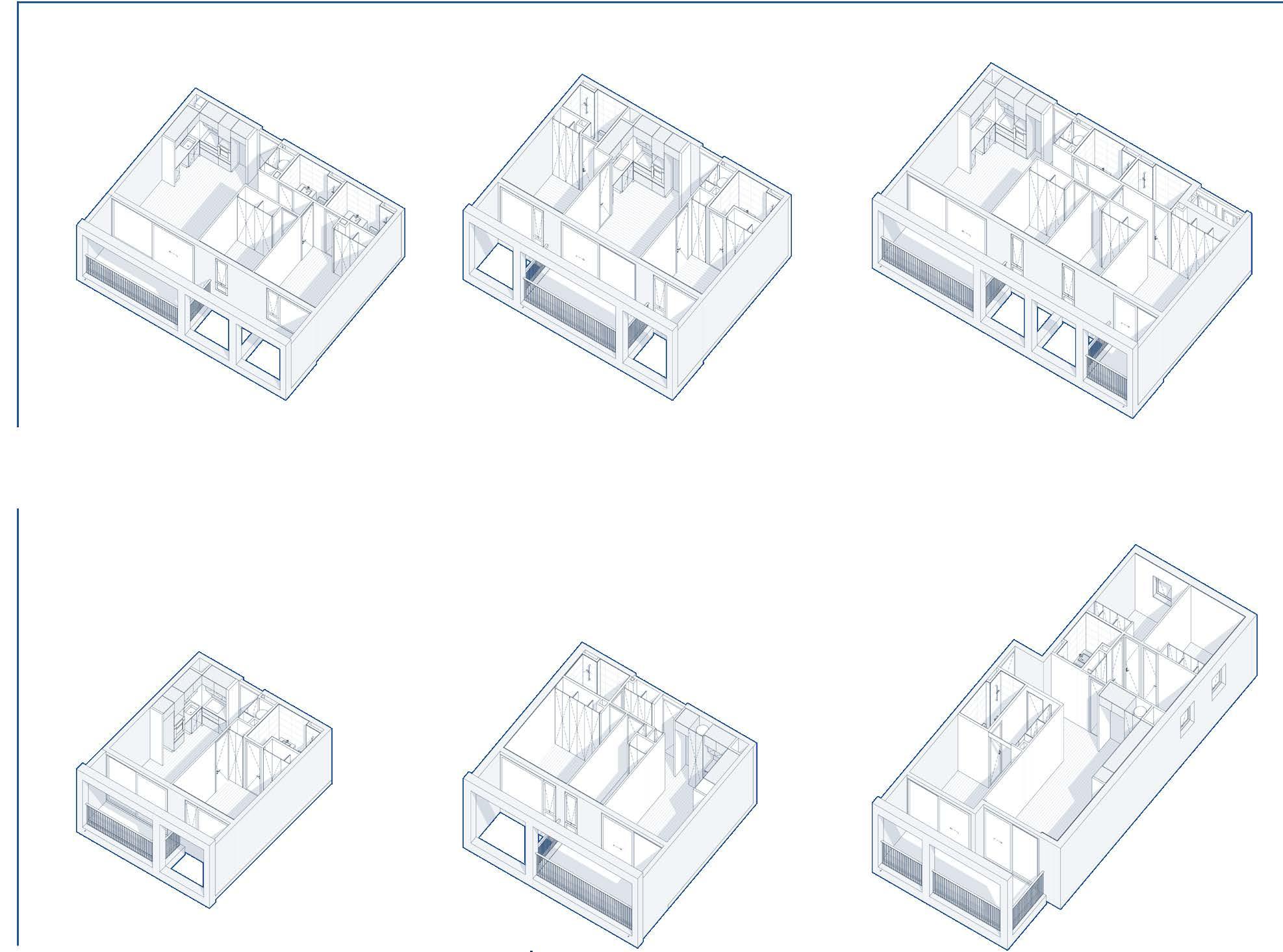

Tipologías Departamentos

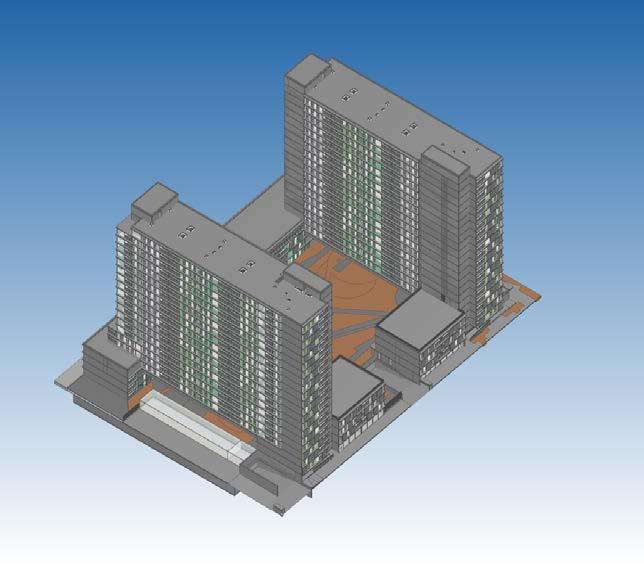

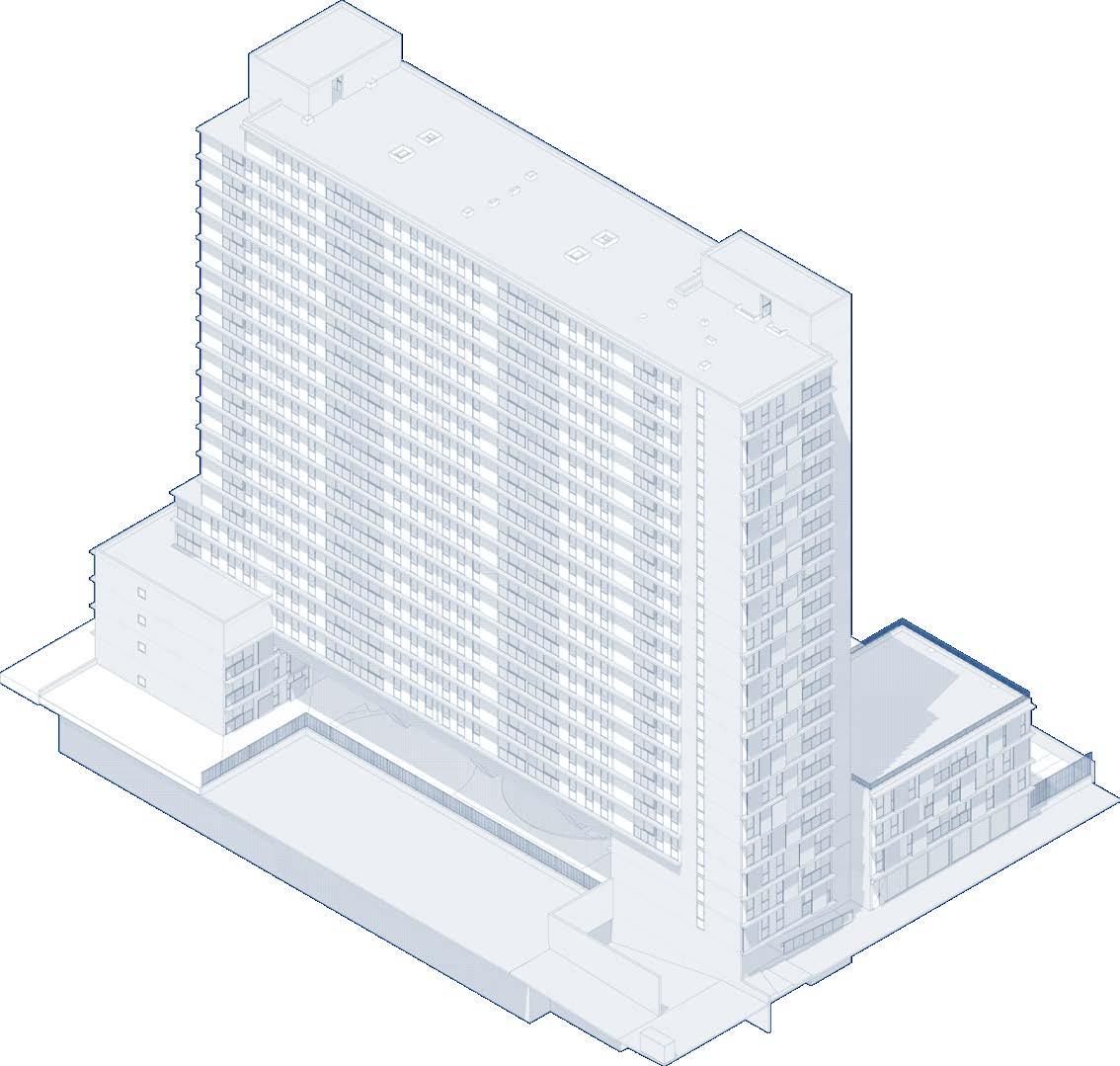

Modelos de Arquitectura

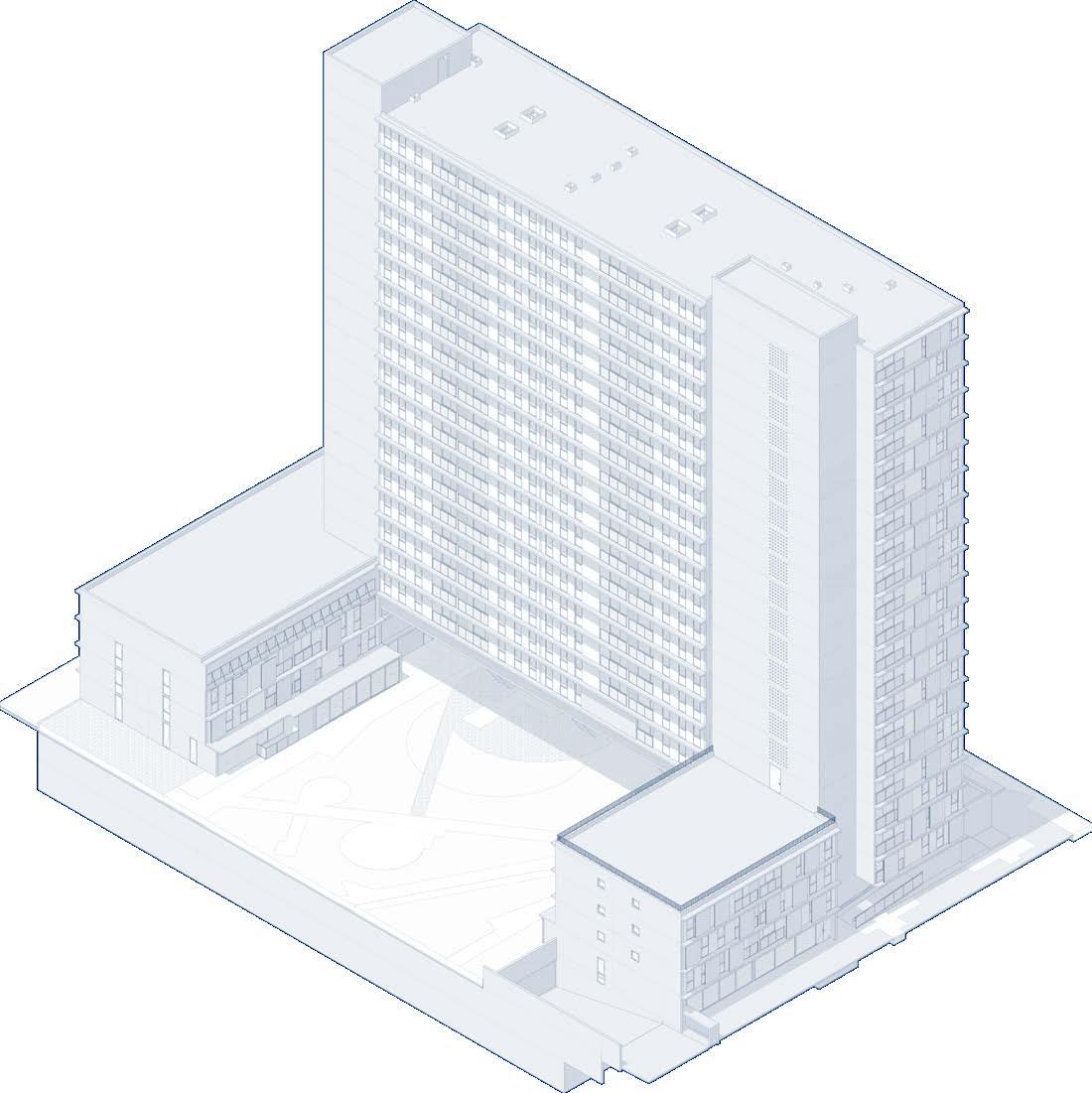

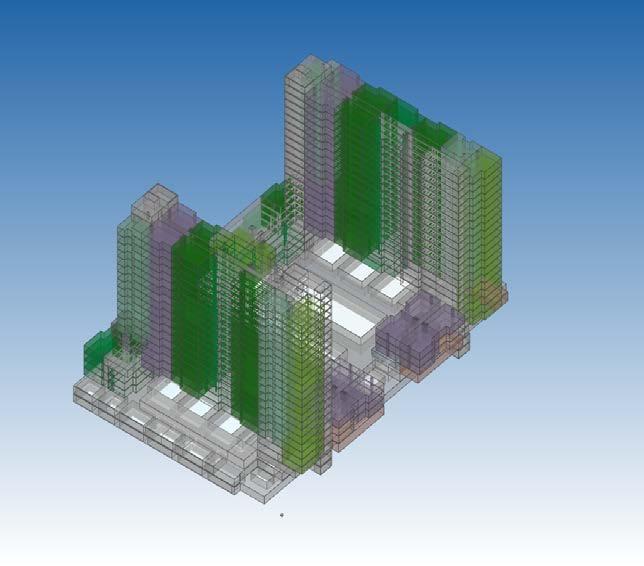

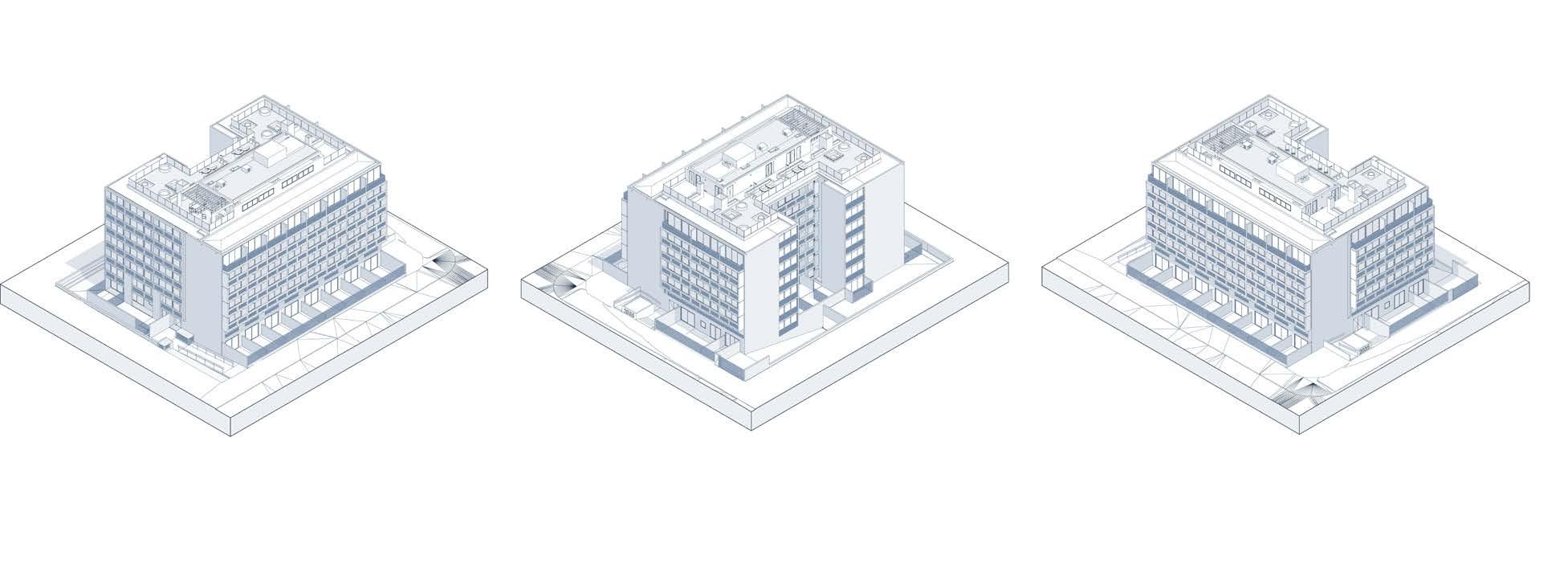

Modelos Volumétricos

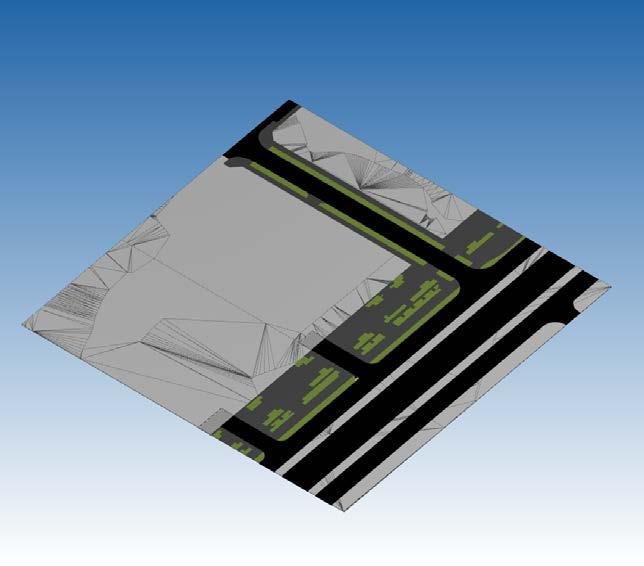

Modelos de Sitio
Planta Emplazamiento Conjunto

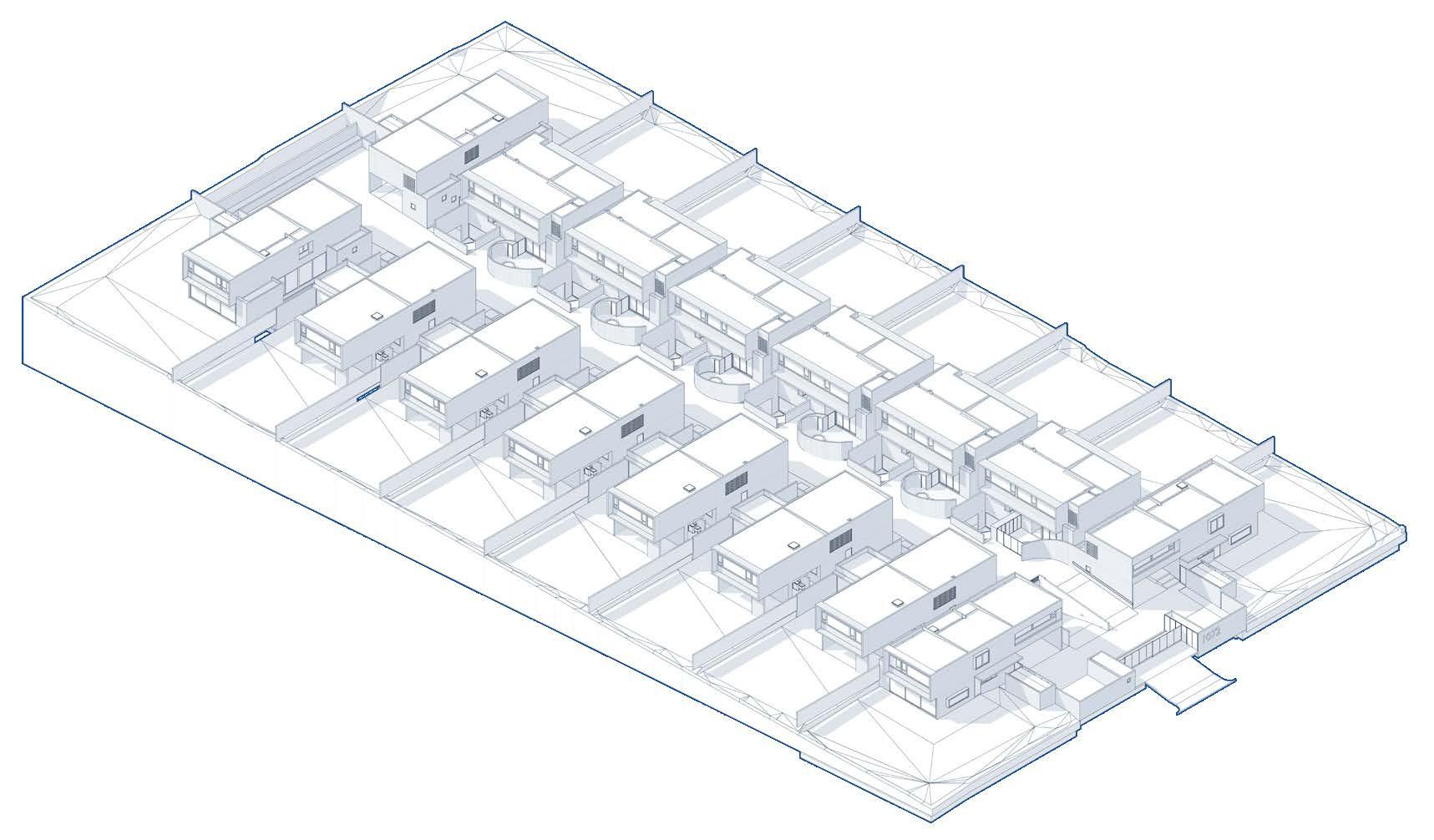

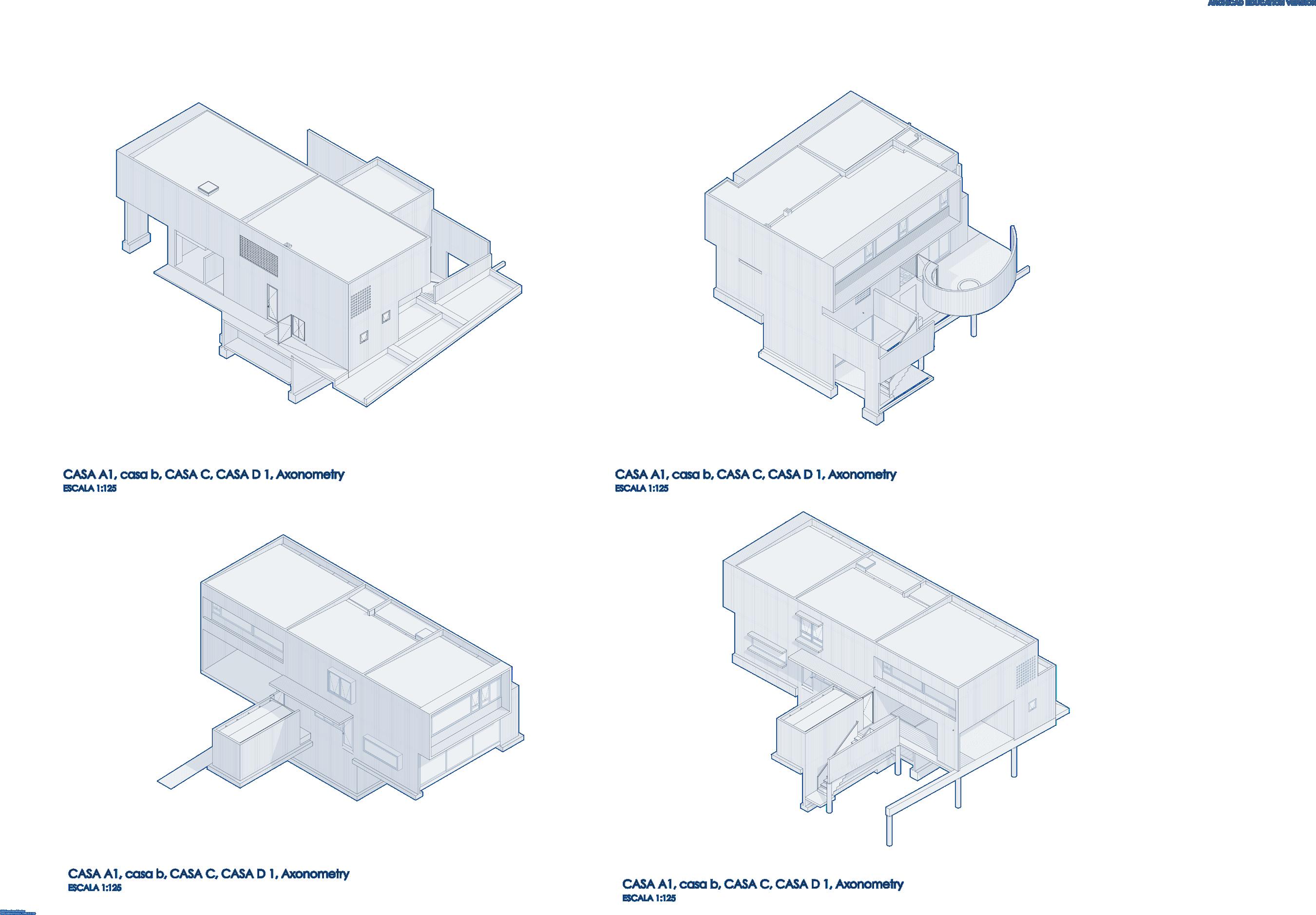

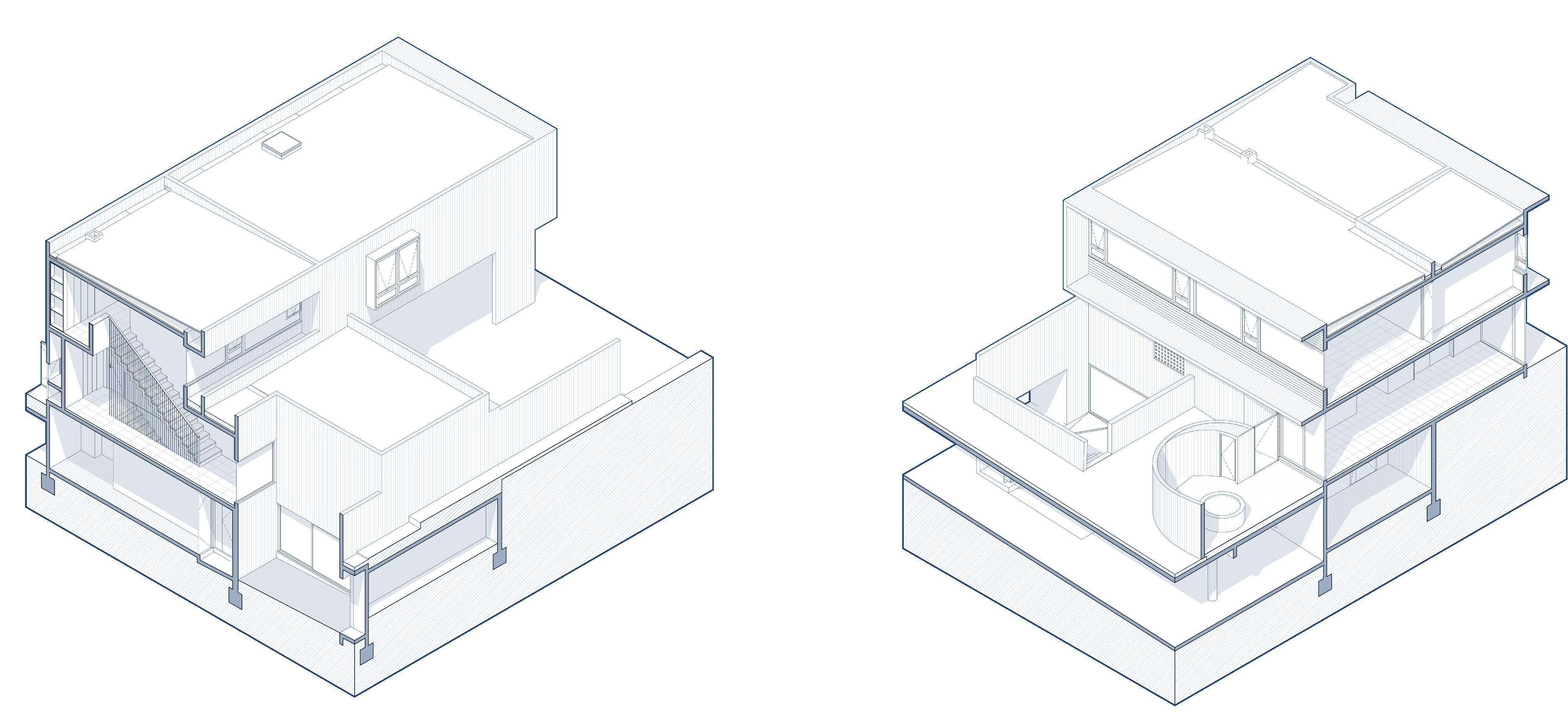

CONDOMINIO PIEDRA ROJA
2020-2023 | Condominio de Viviendas en extensión
Descripción:
Condominio de 16 viviendas de 2 pisos y un subterráneo
Ubicación:
Camino a Piedra Roja, Las Condes, Región Metropolitana
Mandante: Inmobiliaria Teresa Vial
Superficie: 7.000 m² aprox.
Rol BIM: Bim Manager, Modelador Bim
Responsabilidades:
- Llevar a cabo el desarrollo y elaboración de los entregables desde la etapa de Anteproyecto, Diseño y Construcción
- Coordinación de especialidades
- Armado de expediente Municipal.
Desafios y Logros: Terreno con gran pendiente, lo que supuso un desafío técnico para conseguir una correcta representación planimétrica de las viviendas emplazadas desde los modelos. Además, de las 4 tipologías de viviendas, dos tienen sub-variaciones, las cuales se gestionaron de manera de evitar modelado y documentación repetitiva.

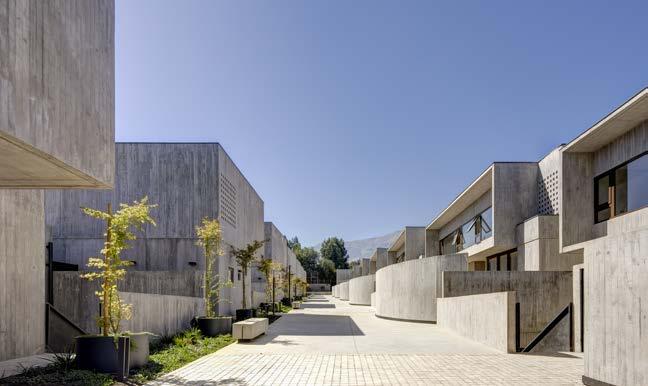

Fotos: Searle Puga Arquitectos
LOD 300 en entidades generales (muros, losas, revestimientos, etc)
350 en rejas metálicas, muebles cocinas.
LOD

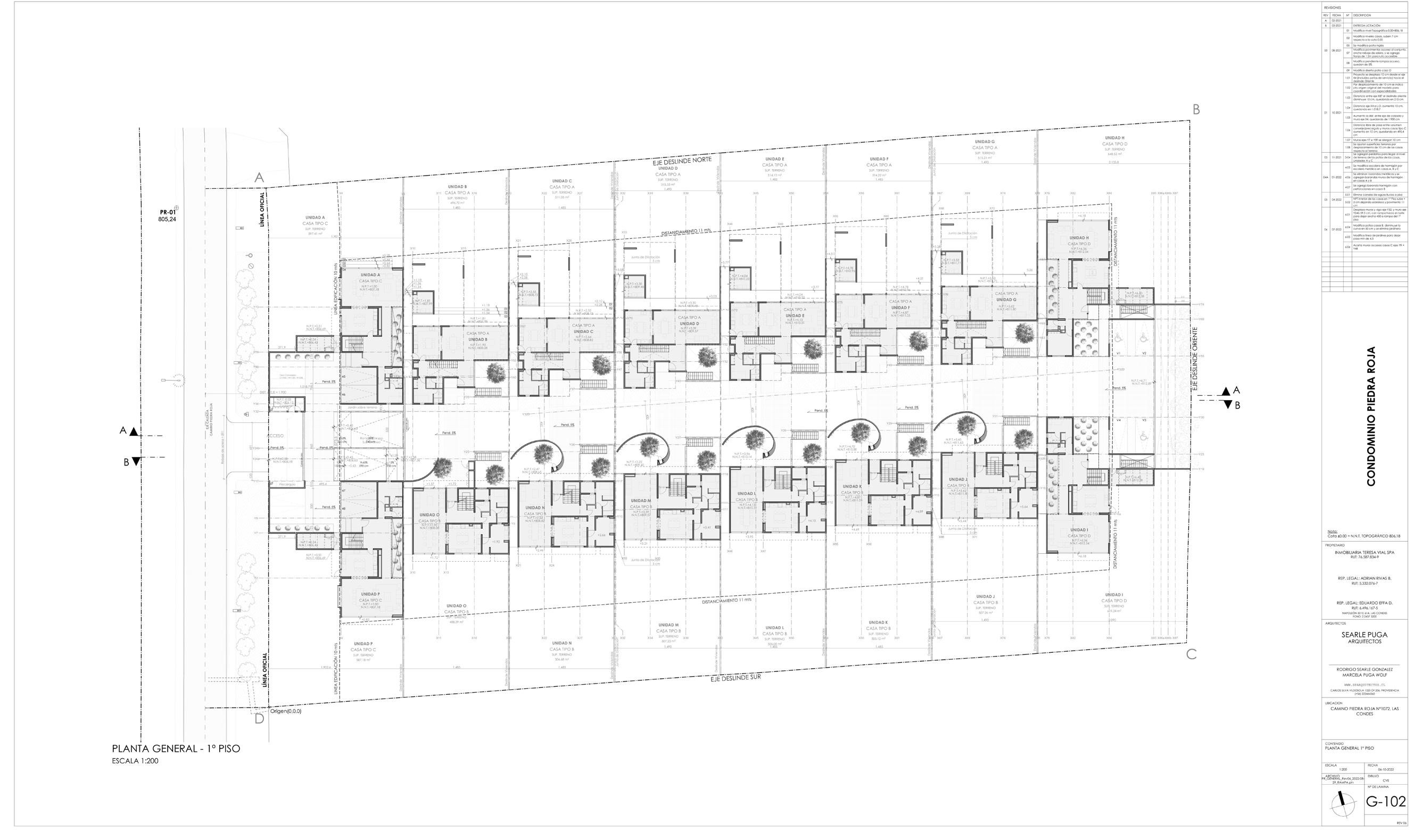

Planta Conjunto

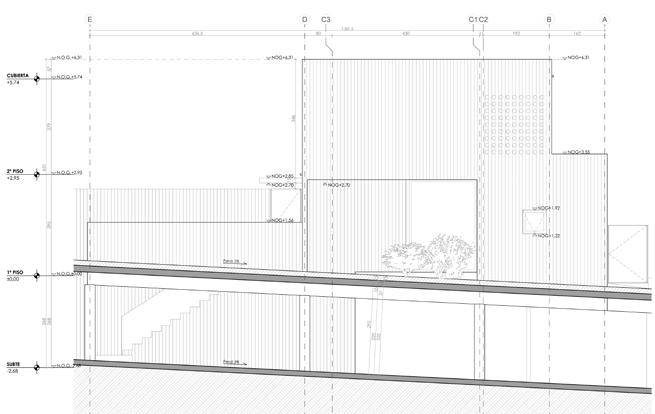

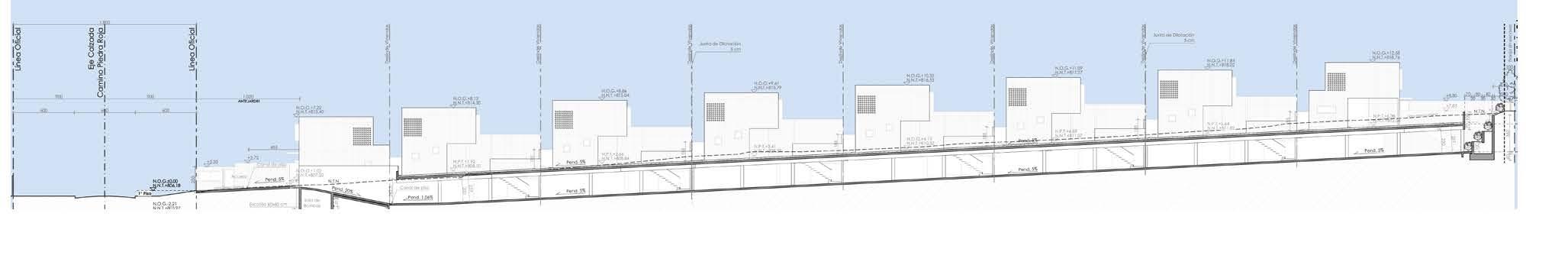

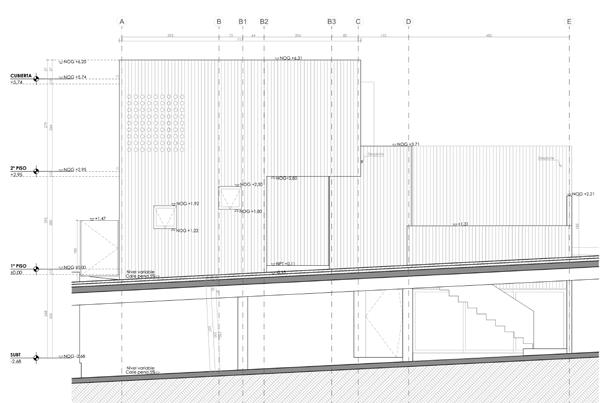

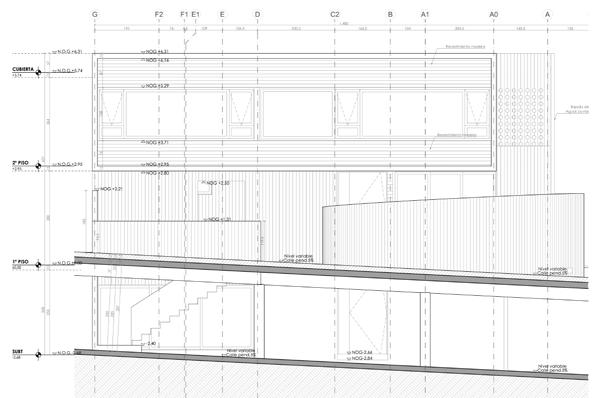

Corte Conjunto

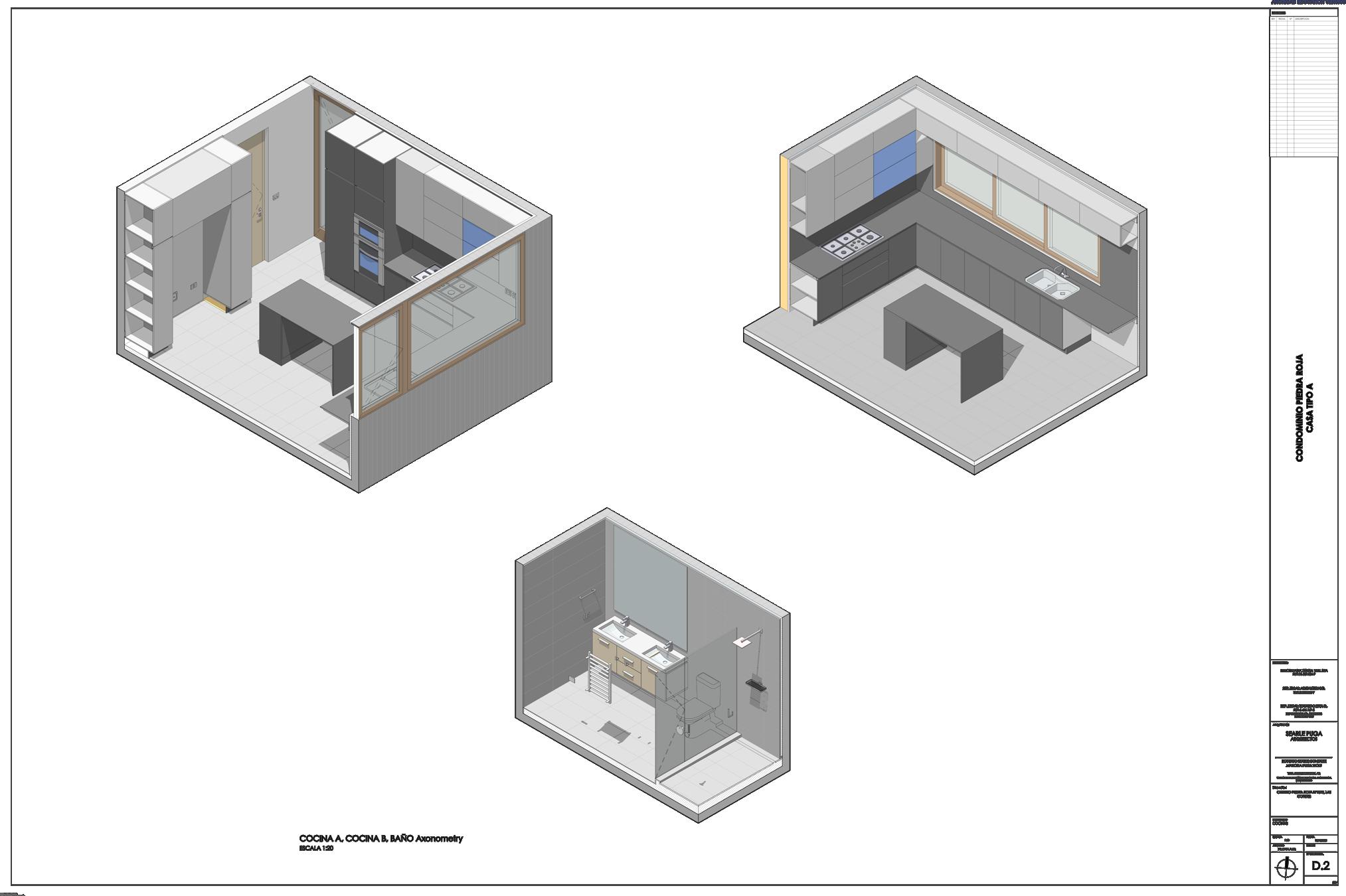

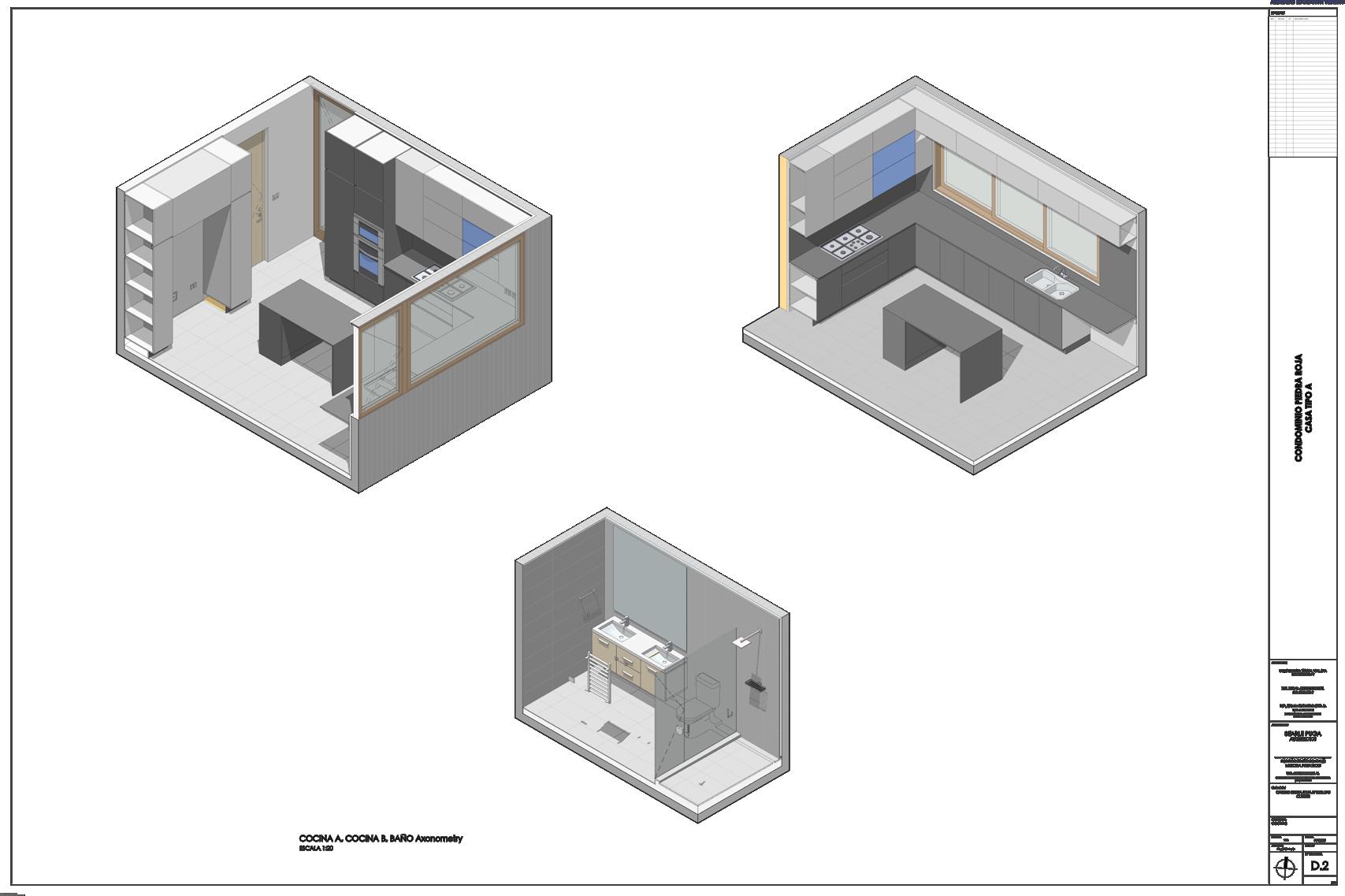

Modelos Cocinas y Baños para detalles Escalera Interior

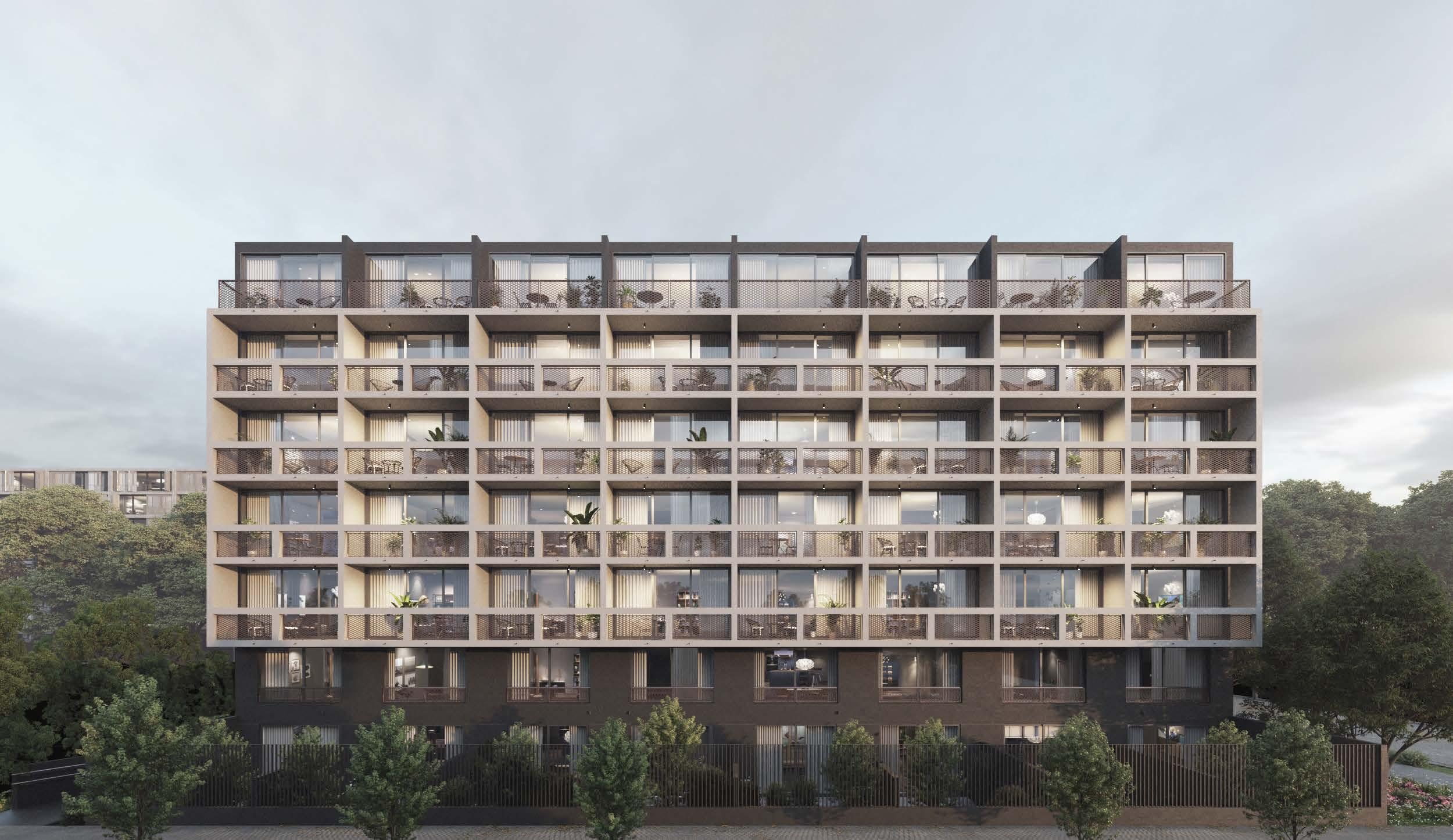

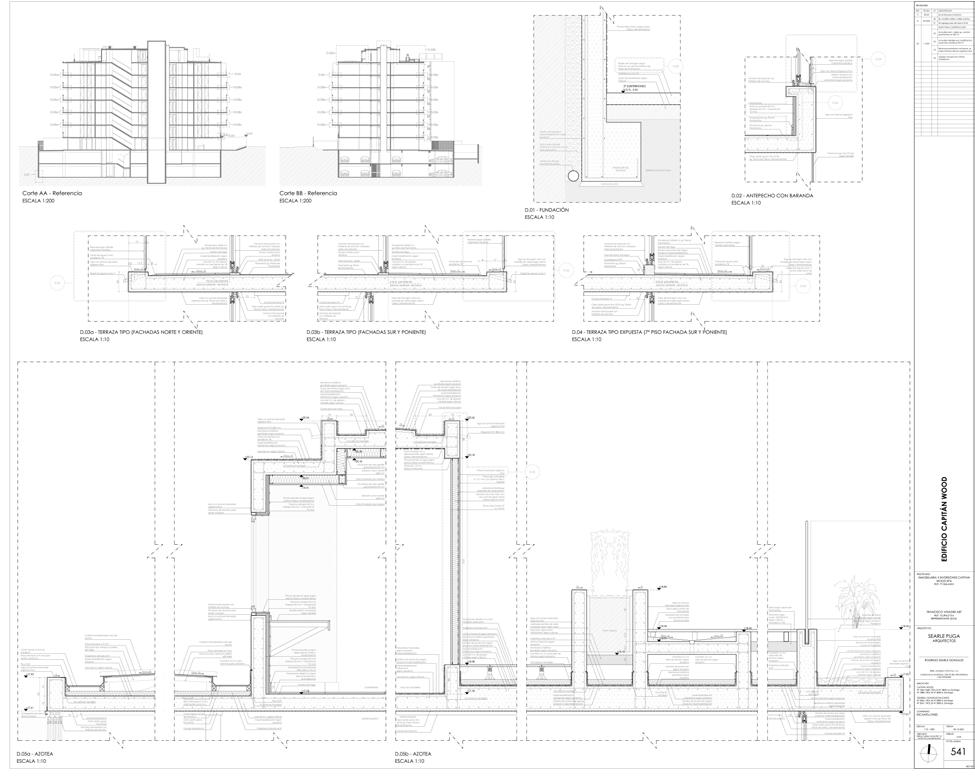

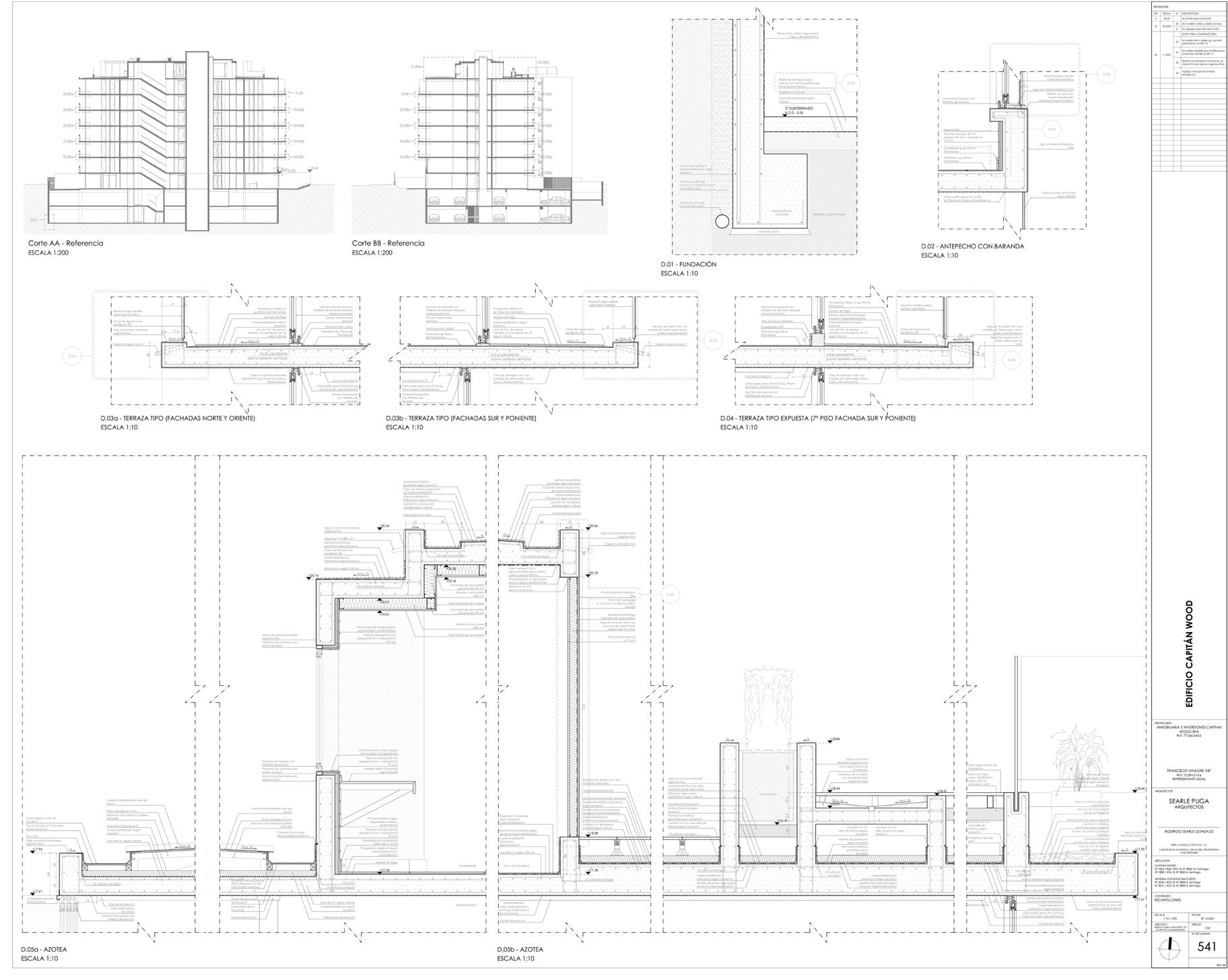

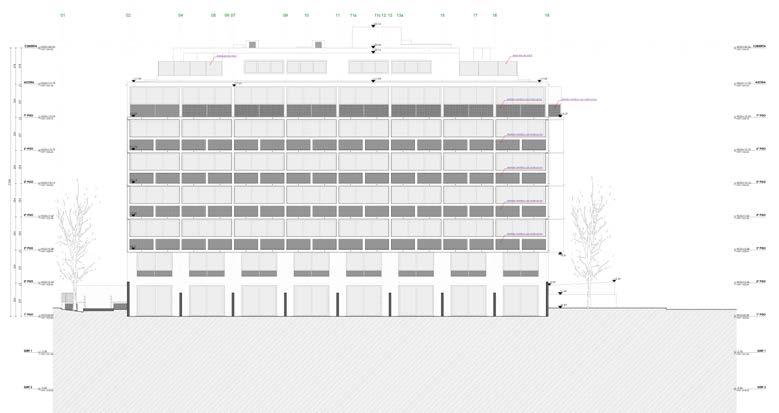

EDIFICIO CAPITÁN WOOD
2020-2023 | Vivienda en altura
Descripción:
Edificio habitacional de 137 departamentos, con 7 pisos de altura más azotea, y dos subterráneos.
Ubicación: Santiago Centro
Mandante: Inmobiliaria Surmonte
Superficie: 6.557,27 m²
Rol BIM: Bim Manager, Modelador Bim
Responsabilidades:
- Como Jefa de Proyecto, llevar a cabo el desarrollo y elaboración de los entregables desde la etapa de Diseño hasta y durante la Construcción
- Coordinación de especialidades
- Armado de expediente Municipal
- Elaboración del primer template de la oficina a partir de este proyecto
Logros y Desafios:
El tercer proyecto de la oficina desarrollado en Archicad, se utilizó como proyecto de prueba para establecer el primer template, así como también el primero del cual se extrajo un archivo IFC para el intercambio de información con el resto de las disciplinas.
Inmobiliaria Surmonte

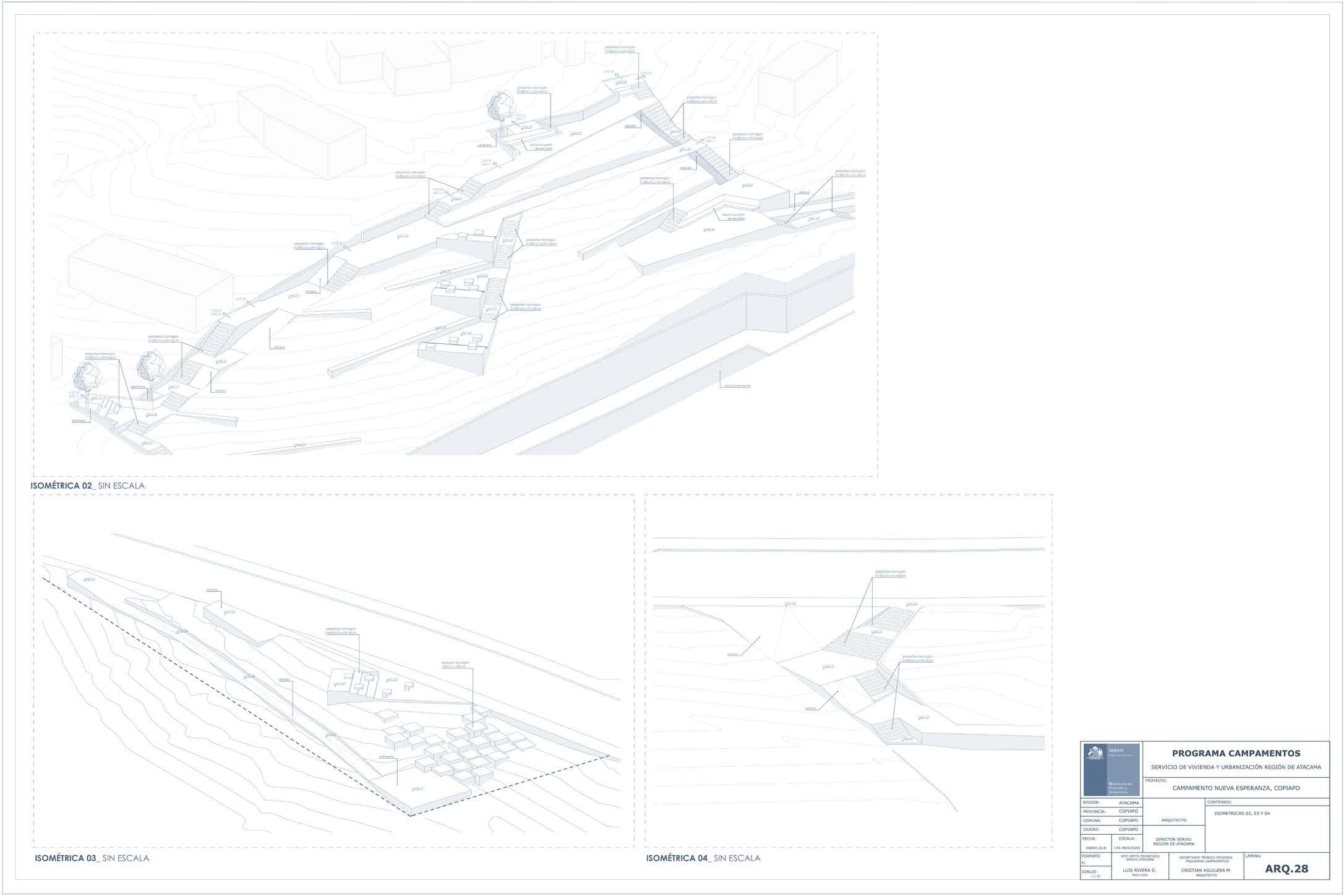

LOTEO CAMPAMENTO NUEVA ESPERANZA
Loteo Programa Campamentos SERVIU

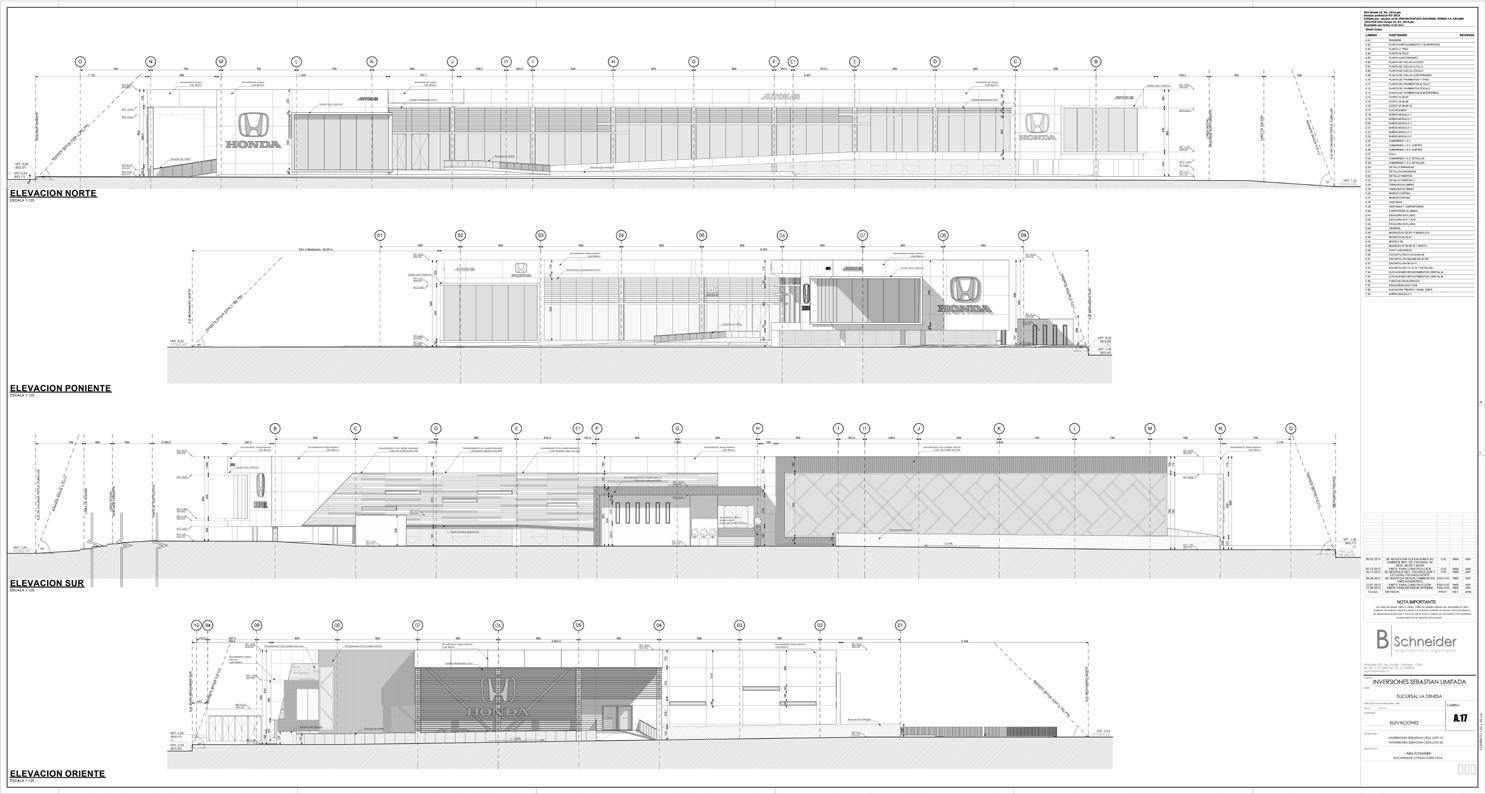

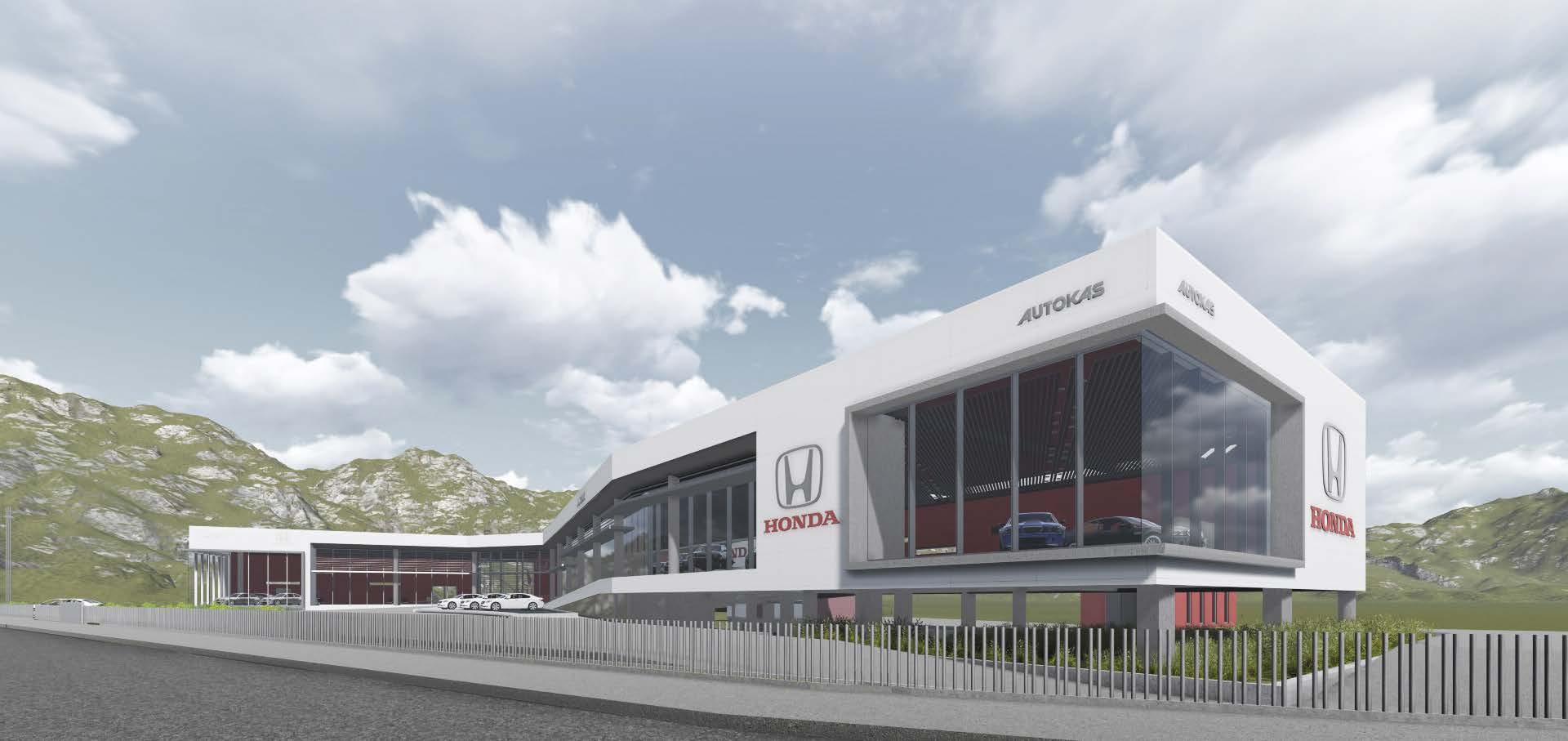

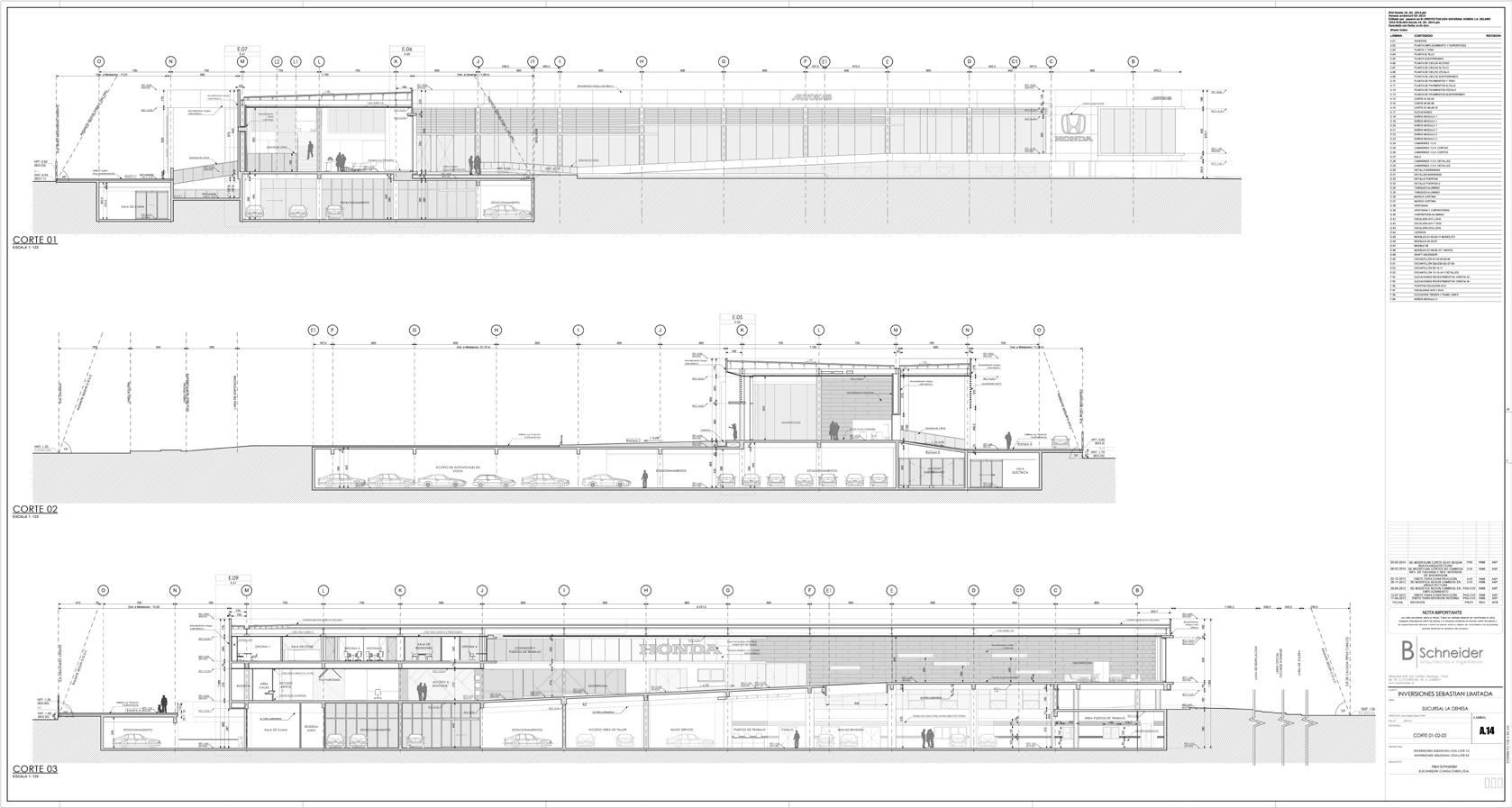

SUCURSAL HONDA AUTOKAS
2013-2014 | Showroom y taller automotriz
Descripción:
Este edificio se proyecta como una vitrina de automóviles aprovechando su ubicación privilegiada. El programa contempla además del showroom de vehiculos, sala de ventas, servicio técnico y oficinas administrativas distribuidas en dos plantas y un subterráneo.
Ubicación: La Dehesa, Santiago
Mandante: Inversions Sebastián LTDA.
Superficie: 6.819,19 m²
Rol BIM: Modelador BIM
Responsabilidades:
- Desarrollar los entregables para construcción. - Apoyo para el Jefe de Proyecto en el armado del expediente municipal - Elaborar las vistas del proyecto para presentación al cliente
Planta Primer Piso

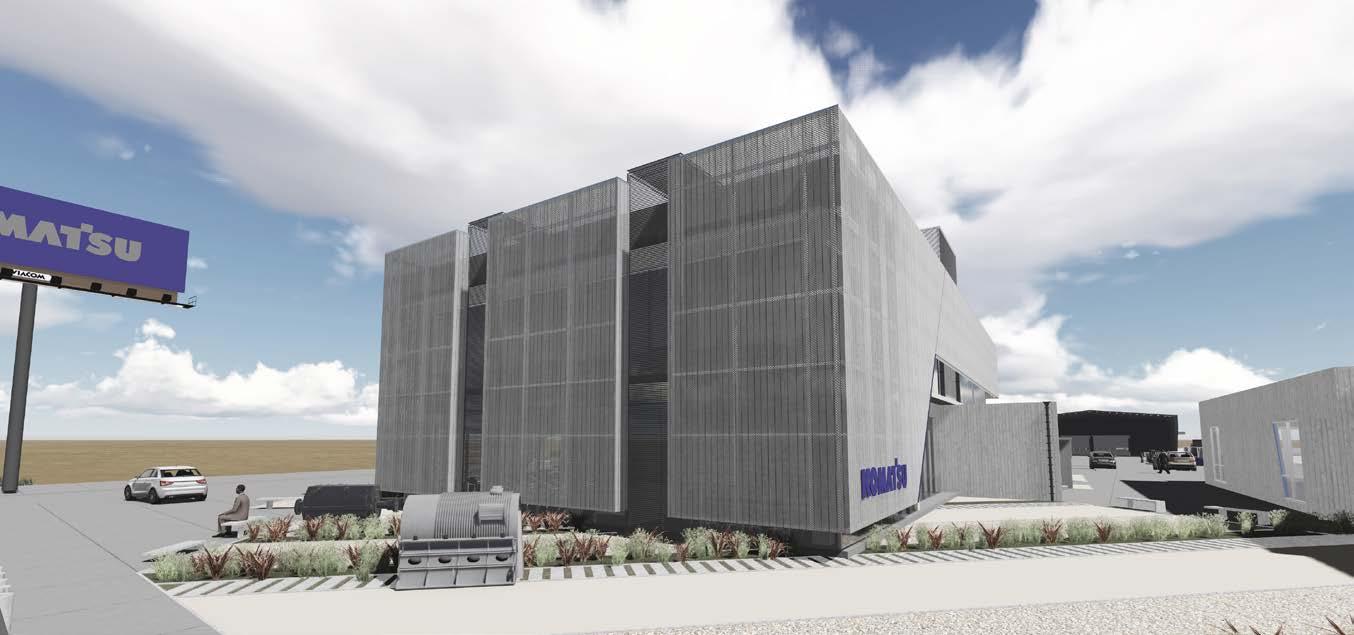

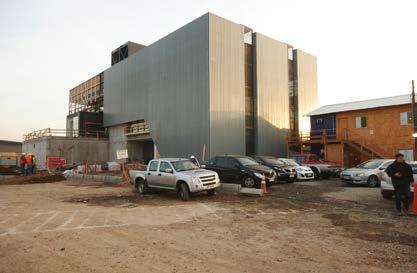

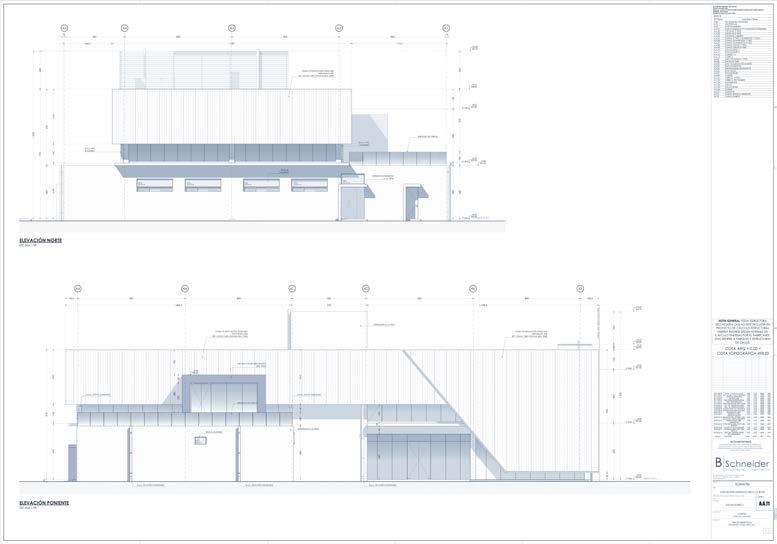

AMPLIACIÓN SANTIAGO KRCC LO BOZA
2015-2017 | Industrial y edificio Oficinas

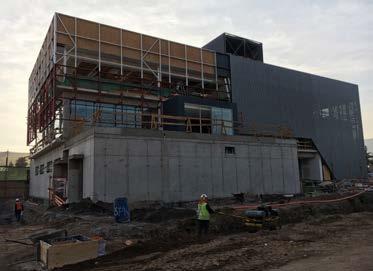

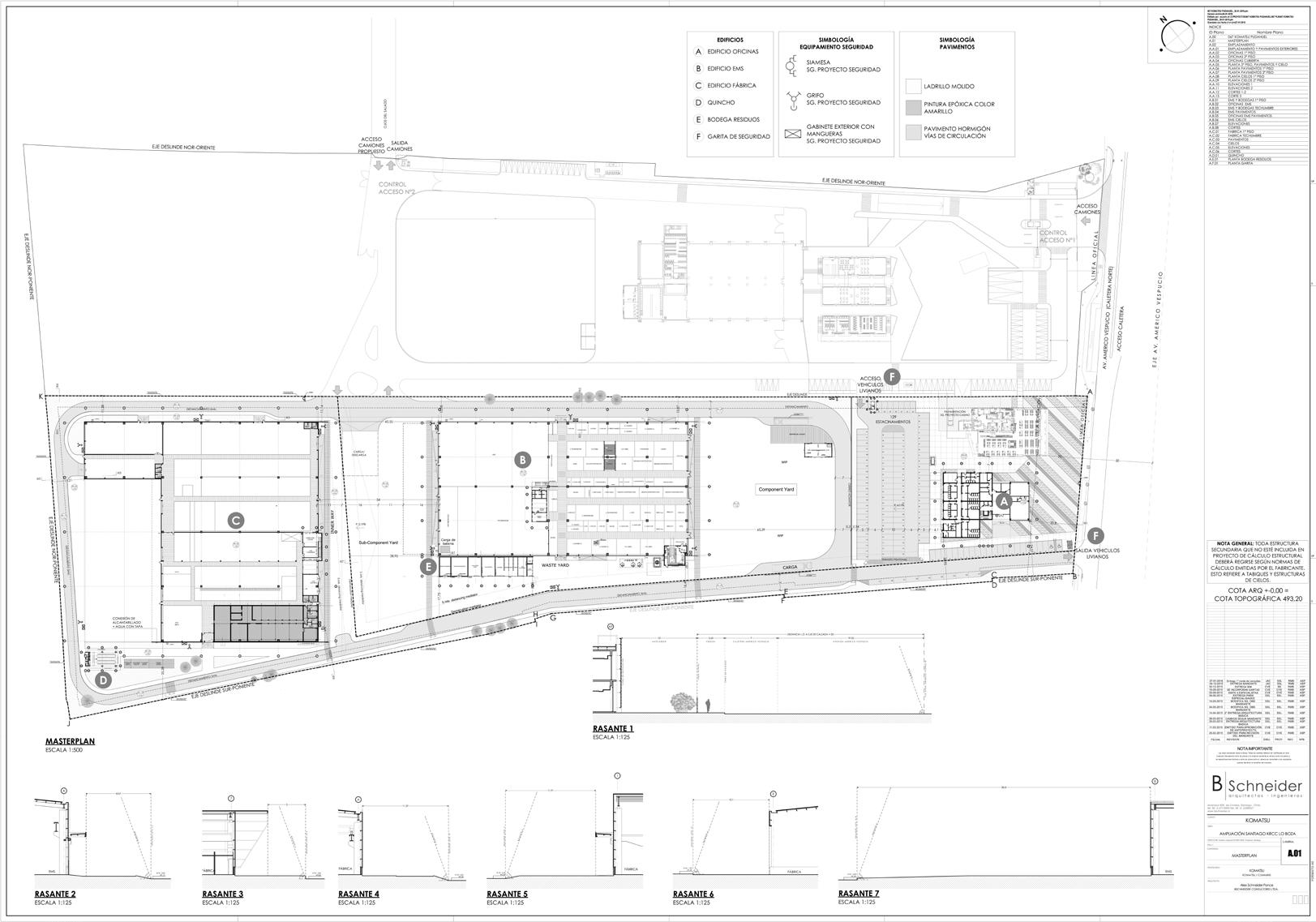

Proyecto para una nueva sucursal de Komatsu en Pudahuel que contempla un edificio de Talleres para reparación de maquinaria de extracción minera, una fábrica para generar partes necesarias para el taller, un edificio de Oficinas corporativas y otras obras auxiliares.
Pudahuel, Santiago
Komatsu Reman Center Chile S.A.
6.404,39 m²
Modelador BIM
Responsabilidades:
- Desarrollar el proyecto del Edificio de Oficinas y dar apoyo en el resto de los edificios del Master Plan para la elaboración de los entregables para construcción.
- Apoyo para el Jefe de Proyecto en el armado del expediente
- Elaborar las vistas del proyecto para presentación al cliente

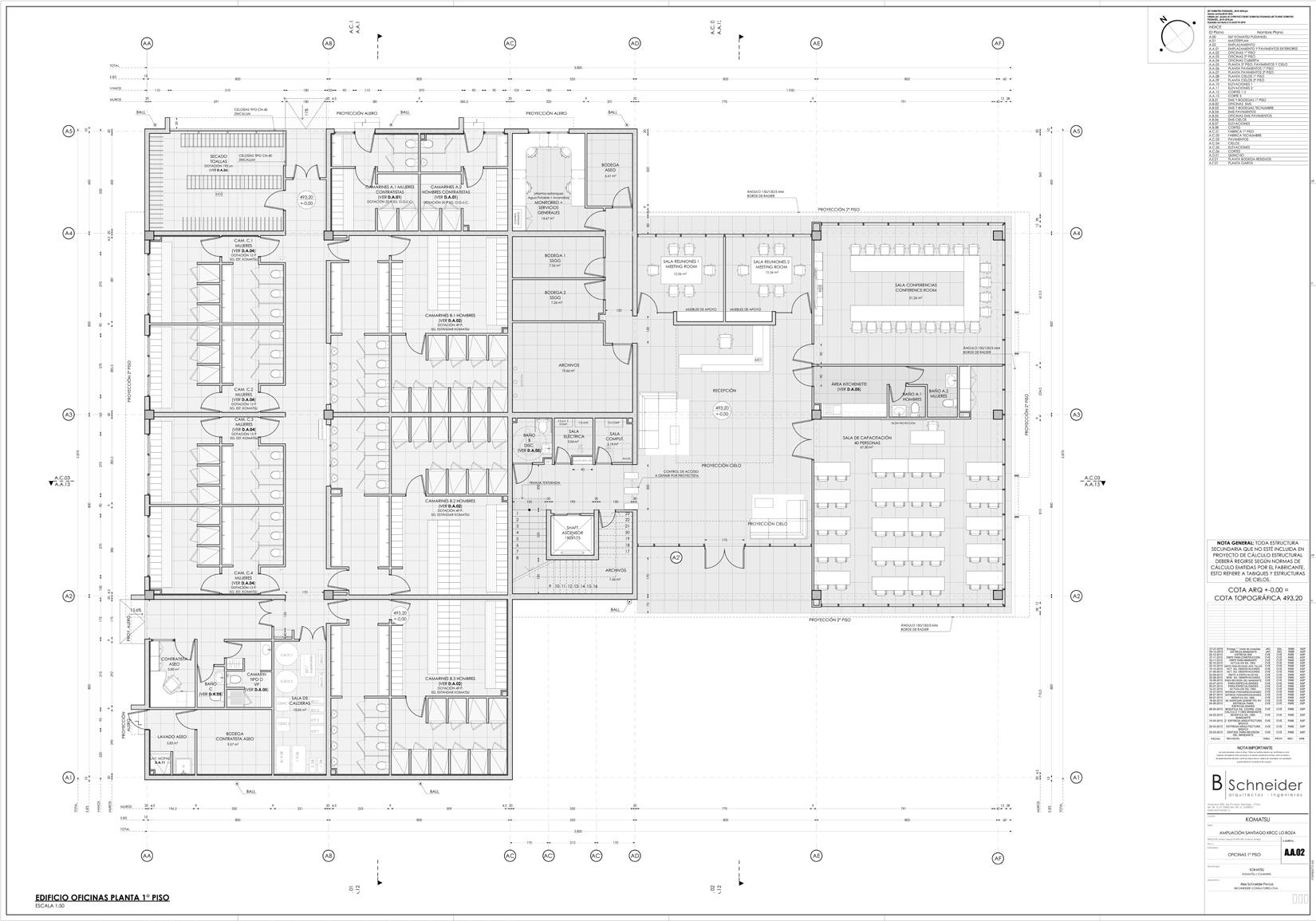

Planta 1 Piso Edificio Oficinas
