Portafolio Catalina Bozán Pérez

Montante Perfil canal acero galvanizado U ~ 50 x 59 x 50 x 0,85 mm

Pletina Tirantes de acero galvanizado para arriostramiento estructural 100 x 0,85 mm

Ángulo tensor Fijación para panel (perno+tuerca+golilla) L30 x 30 x 4

Pletina estándar Gusset Acero galvanizado 200 x 200 x 0,85 mm

Los paneles son fabricados con fibra agrícola, sometidas a calor y presión para que la ‘lignina’ de la fibra se libere y se aglomere.

GESTIÓN EN CONSTRUCCIÓN Y DISEÑO ARQUITECTÓNICO > CAF Panel de fibra agrícola comprimida 2440 x 1220 x 60 mm

Banda 35 x

Autoperforante (Punta. broca) Tornillo cabeza de lenteja #8x1/2" PPH SD Autoperforante

Ángulo anclaje de tracción AN1 60 230 x 90 x 40 x 5mm Hilo 1/2” x 200 mm (tuerca y golilla) Anclaje químico 380EPO

Solera Perfil canal acero galvanizado U ~ 50 x 61 x 50 x 0,85 mm

Clavo de impacto SDM 2.1/2 PB Fulminante calibre 27 rojo @20 2 1/2" (zig zag)

Solera Perfil canal acero galvanizado U ~ 50 x 61 x 50 x 0,85 mm

C. Bozán

DESARROLLO Y GESTIÓN EN CONSTRUCCIÓN

Montante

Perfil canal acero galvanizado U ~ 50 x 59 x 50 x 0,85 mm

Autoperforante (punta broca)

Tornillo cabeza de lenteja #8x1/2" PPH SD @20 (zig zag)

Banda sellado de junta Maxtape

3 mm adh 1 cara

Autoperforante (punta broca)

Tornillo cabeza de lenteja #8x1/2" PPH SD

Montante

Perfil canal acero galvanizado

U ~ 50 x 59 x 50 x 0,85 mm

EC

CH

Palabras claves: Construcción Panel Fibra agrícola Diseño Arquitectura Residuo Prensado Calor

> Elemento constructivo CAF

En 2015 se inicia la gestión de ingreso a IDIEM del sistema constructivo elaborado con tableros CAF (Compressed Agricultural Fiber / CAF Board), fabricados con fibra agrícola com primida, provenientes del residuo del proceso productivo de la extracción de trigo y otros ce reales.

Además se comieza con la producción y difusión de la imagen corporativa, diseño y construcción del punto de exhibición para el panel, en la Feria Internacional de la construcción EDIFICA.

En el año 2017 se diseña una edificación de 220 m², en una zona rural de la localidad de San Nicolás (Chillán, Región de Ñuble), im plementando el método constructivo de marco metálico y paneles.

Sistema constructivo CAF Paneles de fibra agrícola comprimida Ensayos IDIEM

Sección BB Disposición anclajes y clavos de impacto en solera

Detalles

Sección AA Disposición autoperforantes unión montantes

DESARROLLO Y GESTIÓN EN CONSTRUCCIÓN

EC

CONSTRUCTIVO

CH CHILE

Palabras claves: Construcción Panel Fibra agrícola Diseño Arquitectura Residuo Prensado Calor

Panel CAF Panel de fibra agrícola prensada 2440 x 1220 x 60 mm

Solera Perfil canal acero galvanizado U ~ 50 x 61 x 50 0,85 mm

Montante Perfil canal acero galvanizado U ~ 50 x 59 x 50 0,85 mm

Pletina estándar Gusset Acero galvanizado 200 x 200 x 0,85 mm

Pletina Tirantes de acero galvanizado para arriostramiento estructural 100 x 0,85 mm

Autoperforante (punta broca) Tornillo cabeza de lenteja #8x1/2" PPH SD

Ángulo anclaje de tracción AN1 60 230 x 90 x 40 5mm Hilo 1/2” x 200 mm (tuerca y golilla) Anclaje químico 380EPO

Ángulo tensor Fijación para panel (perno+tuerca+golilla) L30 x 30 x 4

> Sistema constructivo paneles CAF (Compressed Agricultural Fiber)

Los residuos del proceso productivo de la extracción de trigo y otros cereales son trabajados y sometidos a calor, liberando una sustancia natural llamada ‘lignina’, la cual actúa como aglomerante natural.

Al mismo tiempo, este proceso funciona como fumigación, eliminando todos los microorganismos que existen en la paja. Posteriormente esta paja es prensada y finalmente se forra en cartón reciclado, formando un panel autosoportante.

GESTIÓN EN CONSTRUCCIÓN Y DISEÑO ARQUITECTÓNICO

MÓDULO DE EXHIBICIÓN PANELES CAF

>

Palabras claves: Construcción Panel

Fibra agrícola Diseño Arquitectura Módulo exhibición Madera CAF Trama Repetición Lleno ~ vacío

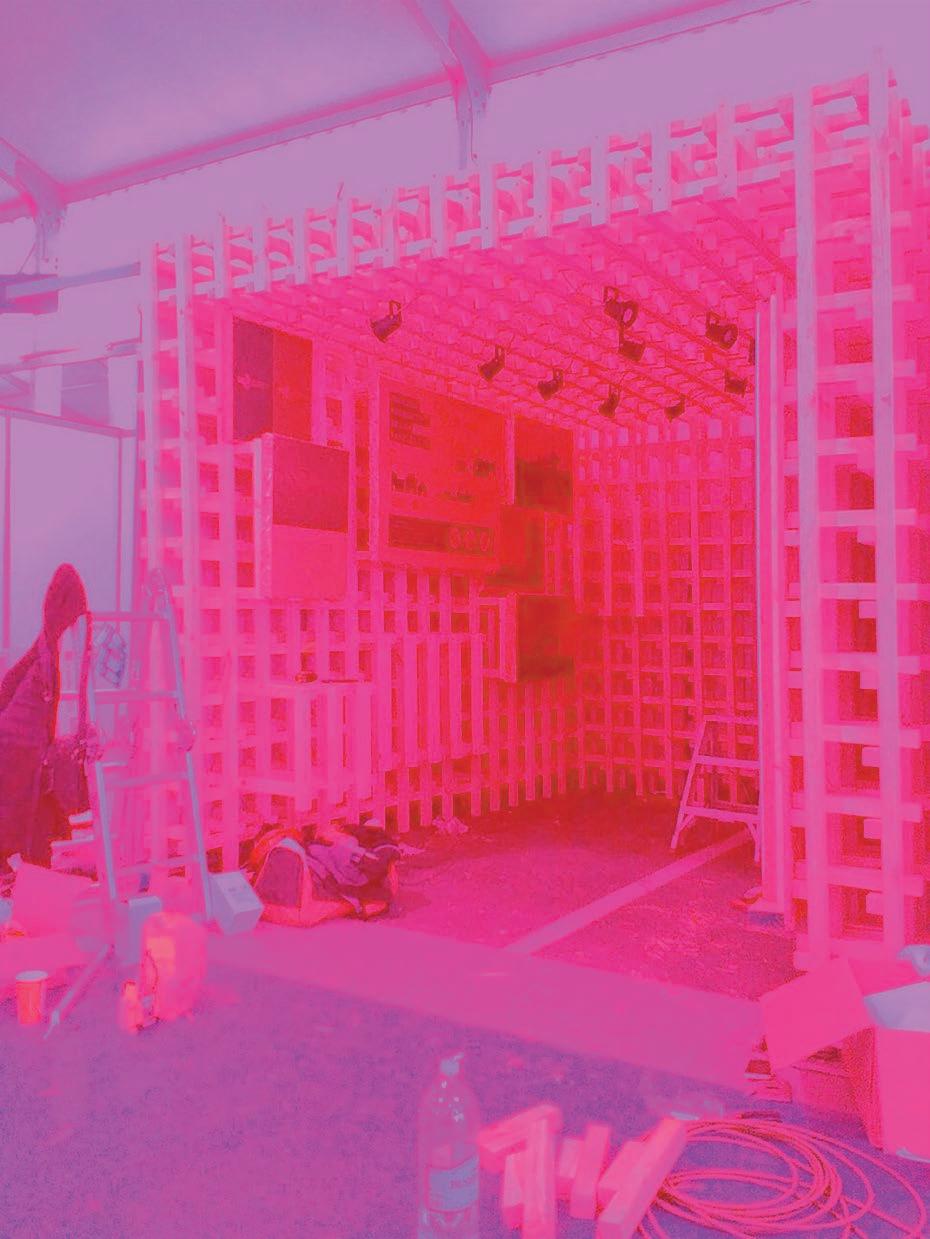

Módulo de exhibición

El encargo consistió en el diseño y difusión de la imagen corporativa de la empresa IGS en la Feria Internacional de la construcción EDIFICA el año 2015.

La propuesta para el módulo de exhibición consideró el uso de materiales que tuvieran relación con la materia prima del producto, al igual cómo se vincula a la infografía, papelería y objetos corporativos.

La estructura se construye a partir de las de cisiones formales vinculadas a la repetición la trama, el lleno y vacío.

MÓDULO DE EXHIBICIÓN PANELES CAF

Ubicación:

Internacional de la construcción EDIFICA

Equipo de diseño y construcción:

Bozán y A. Quezada

Área:

Año Proyecto:

Palabras claves: Construcción Panel Fibra agrícola Diseño Arquitectura Módulo exhibición Madera CAF Trama Repetición Lleno ~ vacío > Vista en planta Módulo de exhibición

285

Campo San Nicolás

Chillán

San Nicolás

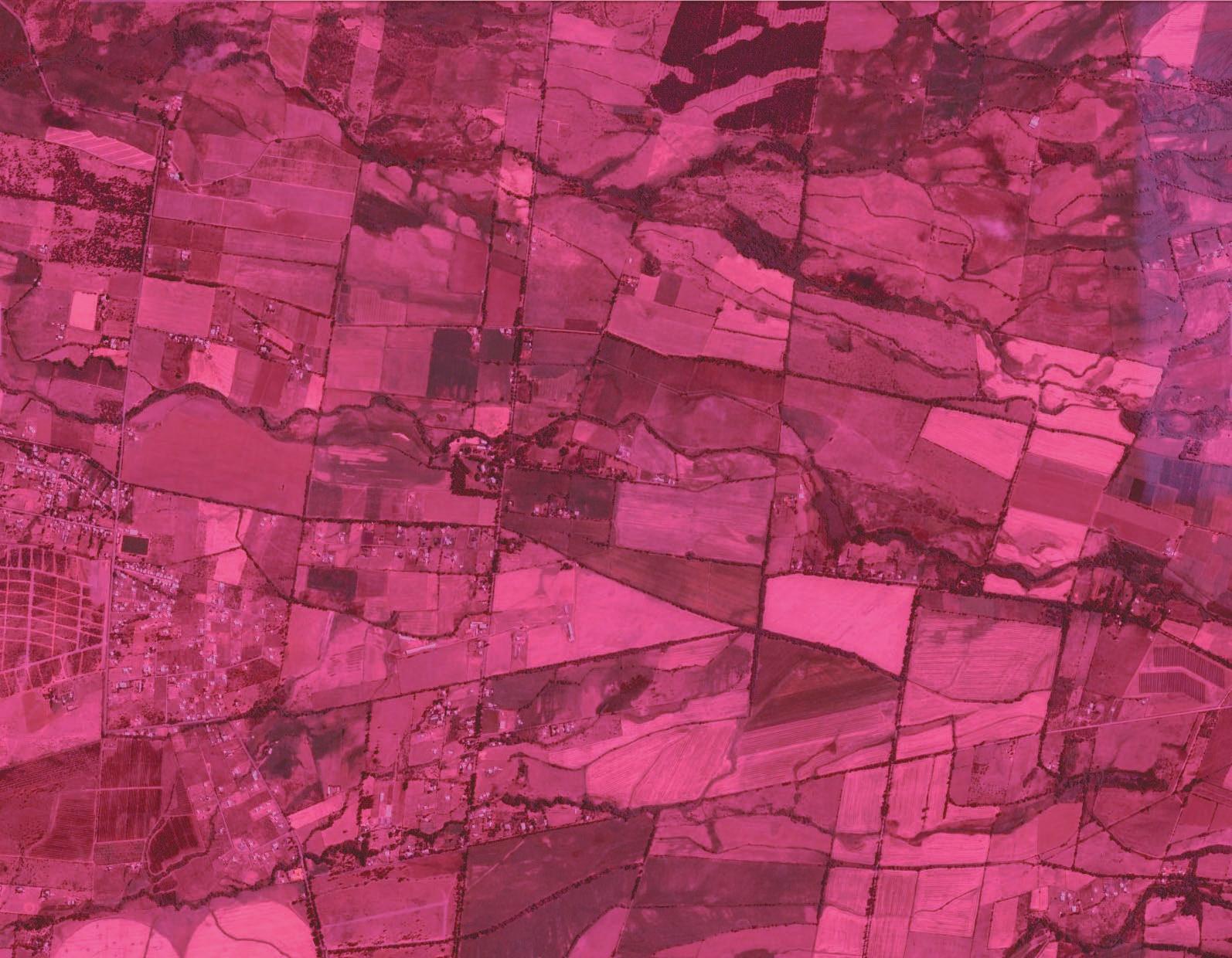

San Nicolás, es una comuna ubicada en la provincia de Punilla, Región de Ñuble. Se encuentra a 25 km de la ciudad de Chillán hacia el oeste. La actividad principal de la comuna son los trabajos rurales, destacándose la actividad forestal y la agrícola.

SAN NICOLÁS

>

Palabras claves: Construcción Panel CAF Fibra agrícola Diseño Arquitectura Residencia agrícola Zona central interior Zona rural

Residencia para trabajadoras/es agrícolas

Para la el diseño de la edificación se implementó un método constructivo de marco metálico y en su interior los paneles de fibra agrícola CAF.

Panel micro ondulado Acanaladas ~ 11 mm

RSN

Criterios bioclimáticos de diseño:

- Eje principal, emplazado al Oeste, se maximiza radiación en estaciones frías y se disminuye la máxima radiación de las estaciones cálidas.

- Ventilación cruzada, vientos predominantes SO

- Fenestraciones hacia el N, O y P

- Quiebravientos (arquitectónicos y vegetales) protección de vientos SP

Tablero OSB + membrana Estructural de pino 9,5 mm

Perfil omega Metalcon ~ 35 mm Cercha Perfil canal acero galvanizado C ~ 50 x 61 x 50 ~ 0,85 mm

CAF + membrana Panel de fibra agrícola comprimida ~ 57 mm

Aislante radicular Colchón de raíces ~ 50 mm

Tablero terciado Estructural de pino ~ 15 mm

CAF Panel de fibra agrícola comprimida ~ 57 mm

Losa colaborante Placa Instadeck Hormigón

Envigado de piso Vigas metálicas IPE 270

Pilares metálicos Perfil tubular cuadrado Acero A36

Pedestal e Inserto mk-1 Hormigón y refuerzo + Barra capsol y placa

- Cerramiento, fachada ventilada

PCT

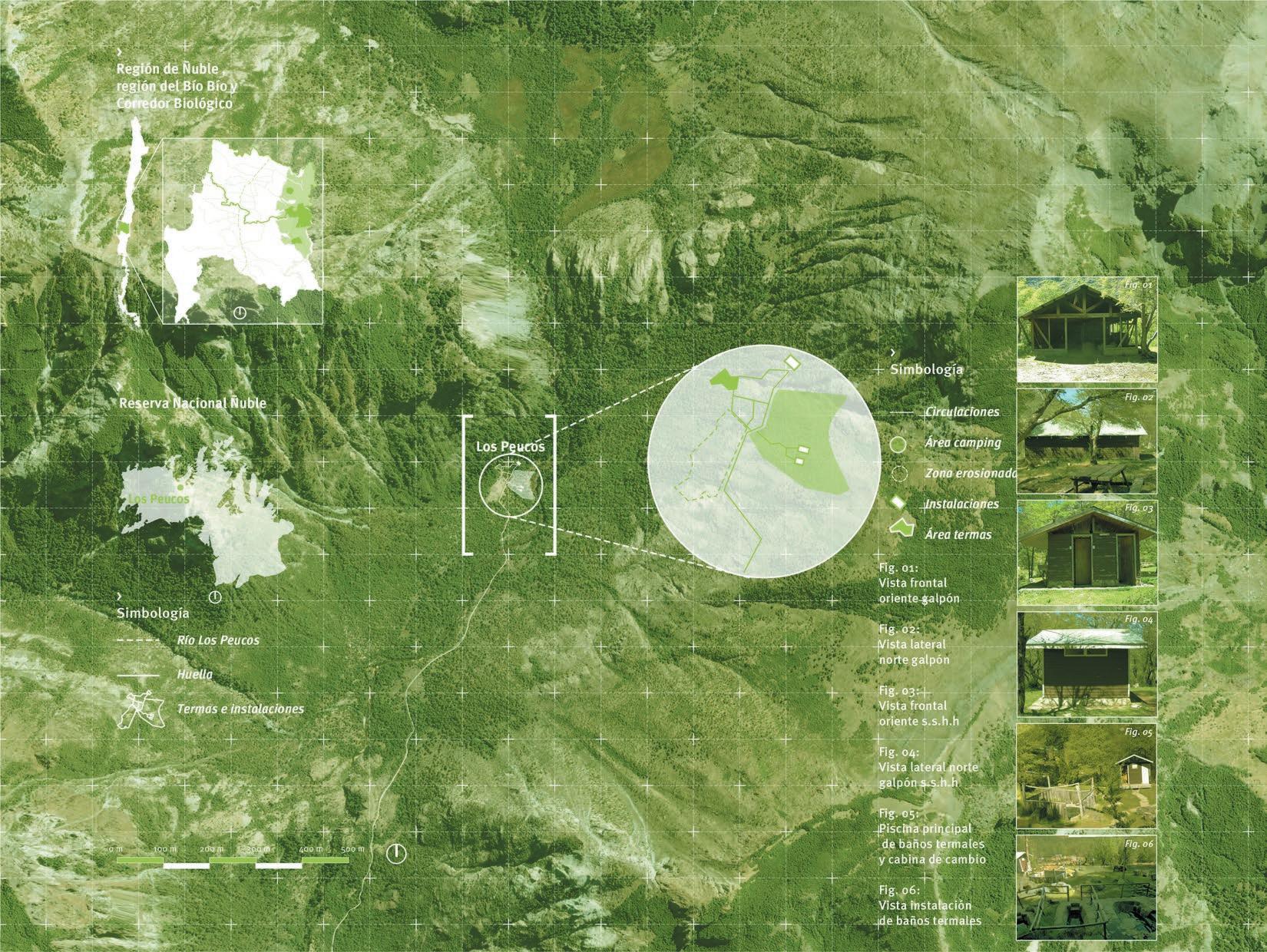

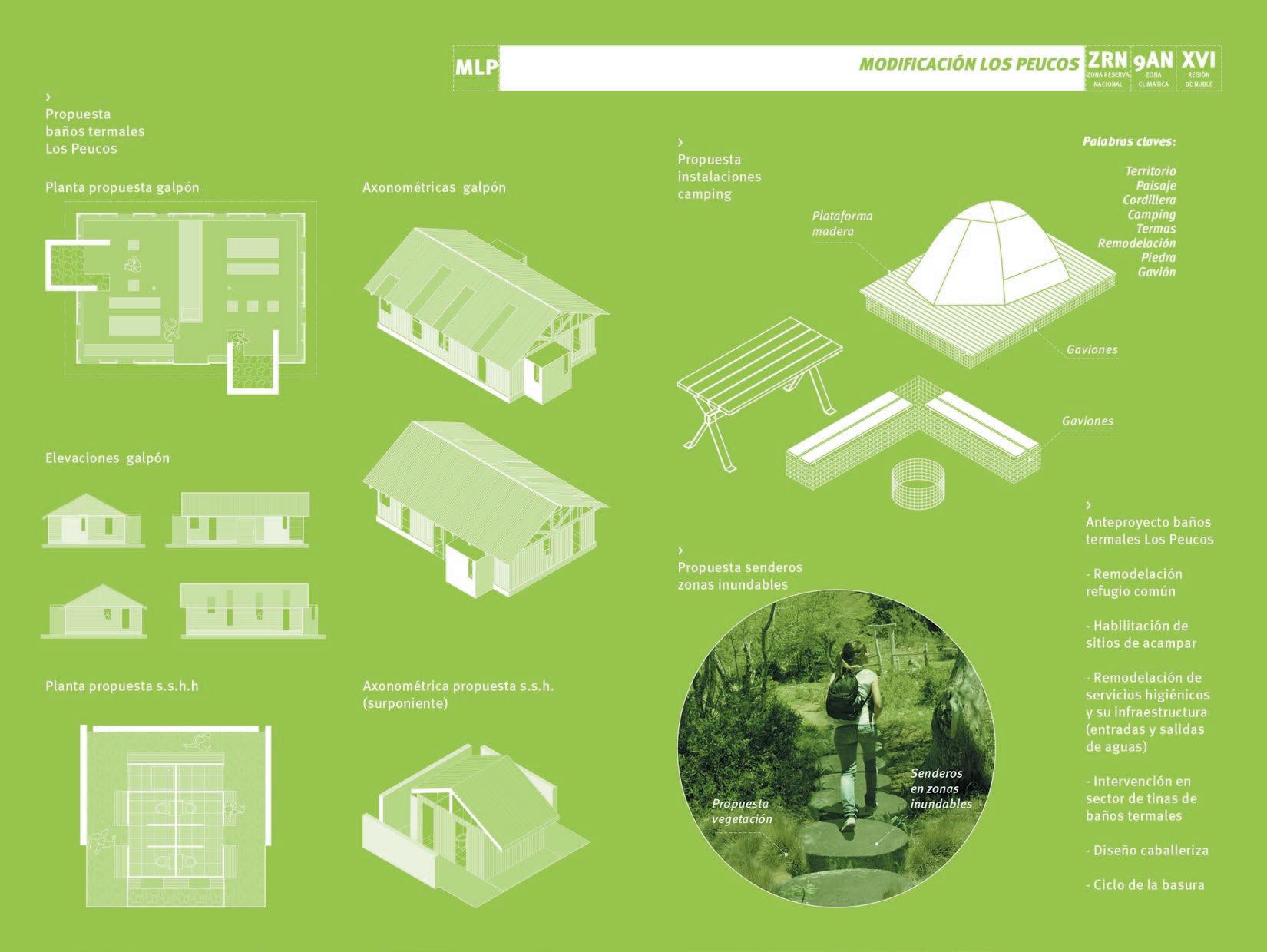

> Anteproyecto Los Peucos

El encargo de un anteproyecto siguientes de refugio de acampar, higiénicos y salidas sector de puesta de consideración se genera

baños termales

consitió en la elaboración anteproyecto que consideró las siguientes propuestas:

refugio común, habilitación de sitios acampar, remodelación de servicios higiénicos y su infraestructura (entradas de aguas), intervención en el de tinas de baños termales, pro de una caballeriza, y además la consideración del ciclo de la basura que genera en este punto de la RN Ñuble.

RESERVA

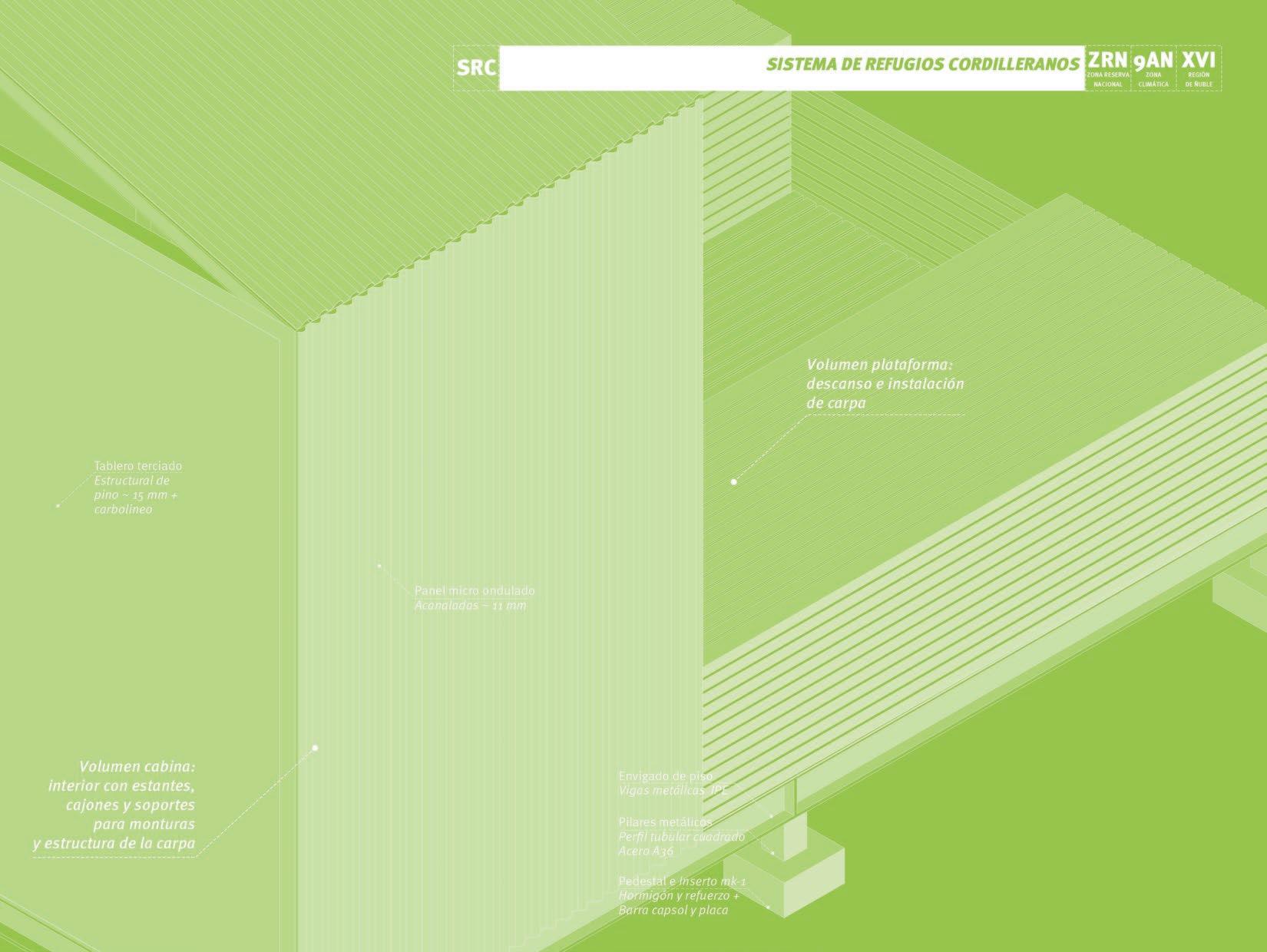

Refugios híbridos

A partir de la dificultad en el acceso a estas zona de interés se consideran puntos que estén equipados de módulos con distintos programas, según lo requerido y lo permitido en el sector de instalación.

Los programas de los módulos son: refugios para dormir, módulos de comedor, cabina de contenedores de basura y módulos de baño seco.

Ubicación:

Nacional Ñuble, regiones de Ñuble y Bío Bío, Chile Equipo de diseño:

Bozán y A. Quezada

territorial Año Proyecto:

>

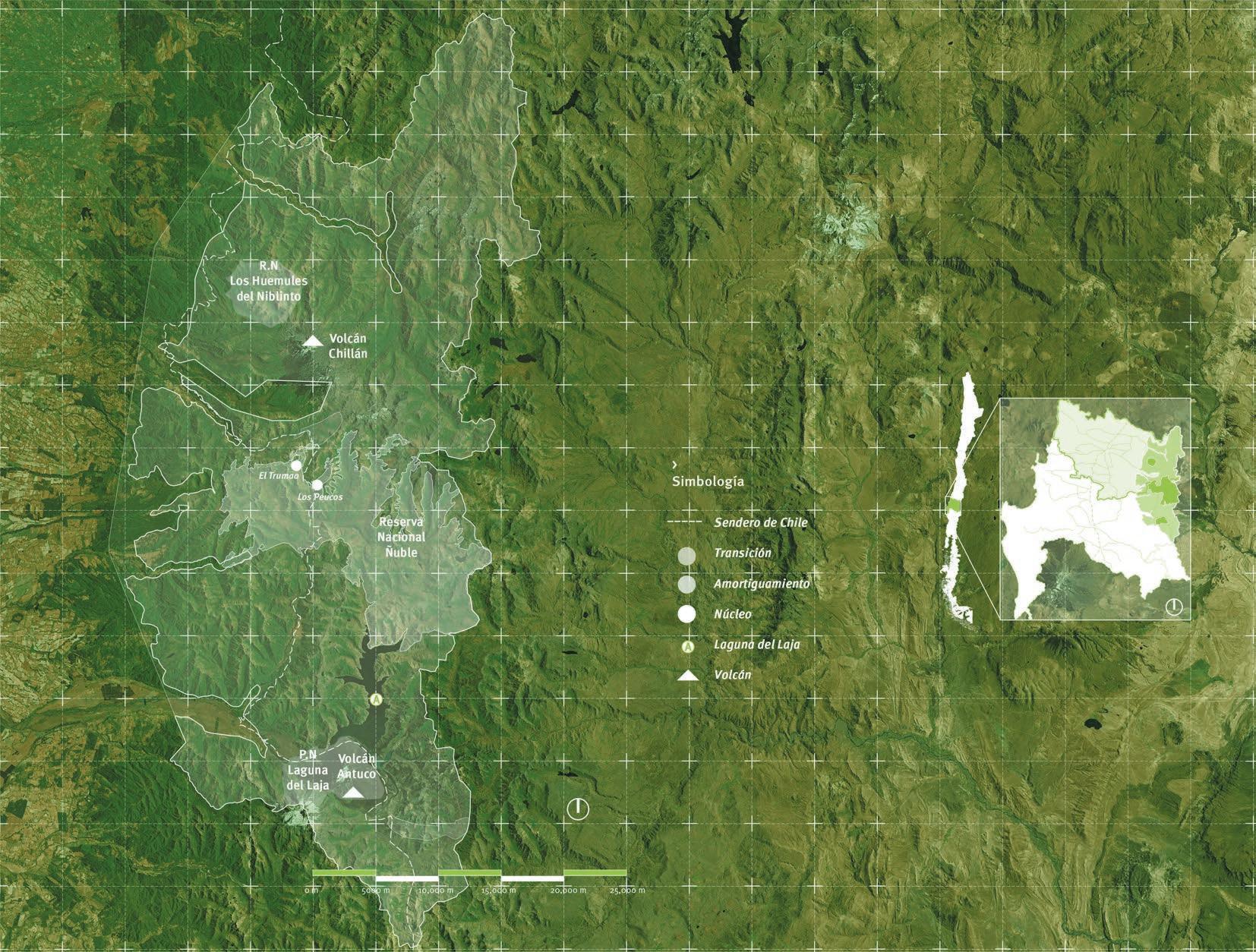

El territorio de la RN Ñuble ha sido ocu pado por arrieros, encargados de trasla dar y cuidar los rebaños a través de la Cordillera de Los Andes entre los meses de Noviembre y Abril de cada año, este período es denominado Veranadas.

Los recorridos, pasos y rutas de los arri eros eran complementados por refugios, que en algunos casos eran formaciones rocosas como cuevas, o en otros casos eran improvisados y pequeños refugios de madera -rucos- que solo existían durante la temporada.

Palabras claves: Territorio Paisaje Cordillera Camping Termas Remodelación Piedra Gavión
