Edificio en altura de uso mixto ubicado en Sabana norte, con espacios de residencia, oficinas y comercio.
Remodelación e intervención del edificio “El Globo”, icono de San José, cuidando su valor patrimonial.
Edificio de vivienda mixta con sistema de auto-gestión económica que generen ingresos mensuales para la sustenibilidad del proyecto.
Taller de ayuda social por medio de un proyecto ganador construido en colaboración de toda la generación de estudiantes en Ojochal, Puntarenas, para uso y beneficio de la comunidad.
Vivienda de escala residencial para el personaje de Pablo Picasso.
Diseño de logotipo e identidad de marca para publicación en redes sociales de una organización sin fines de lucro.

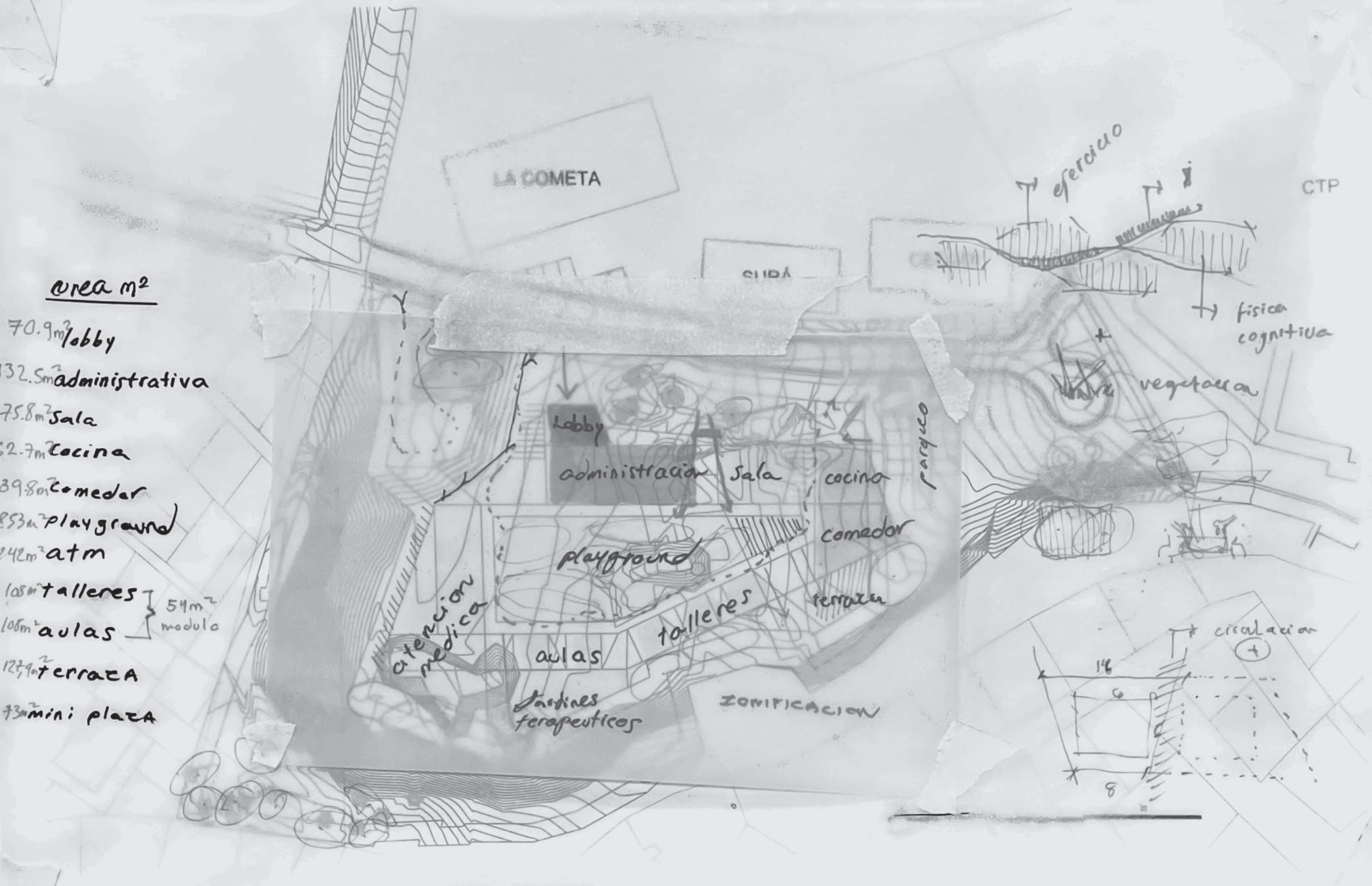

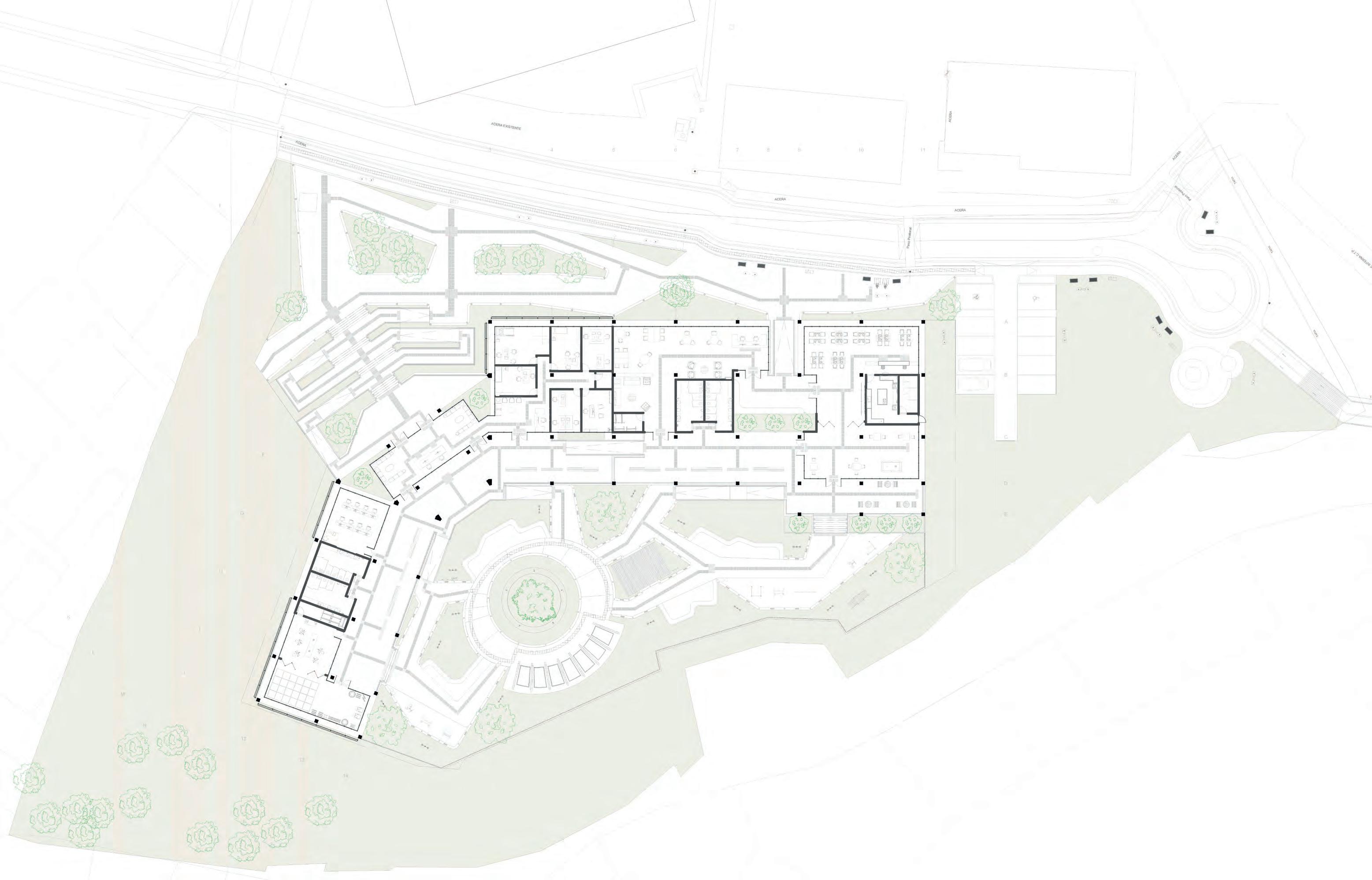

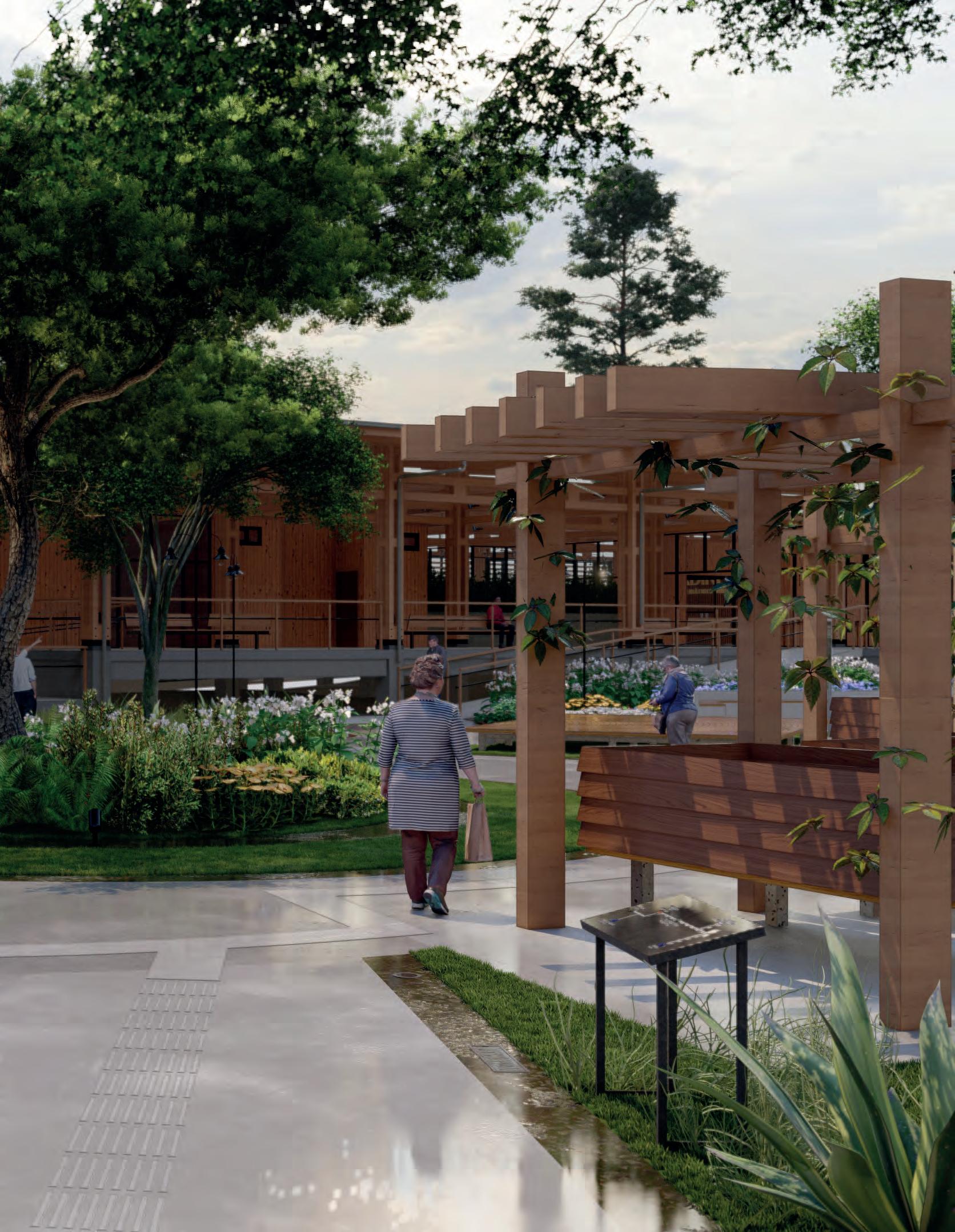

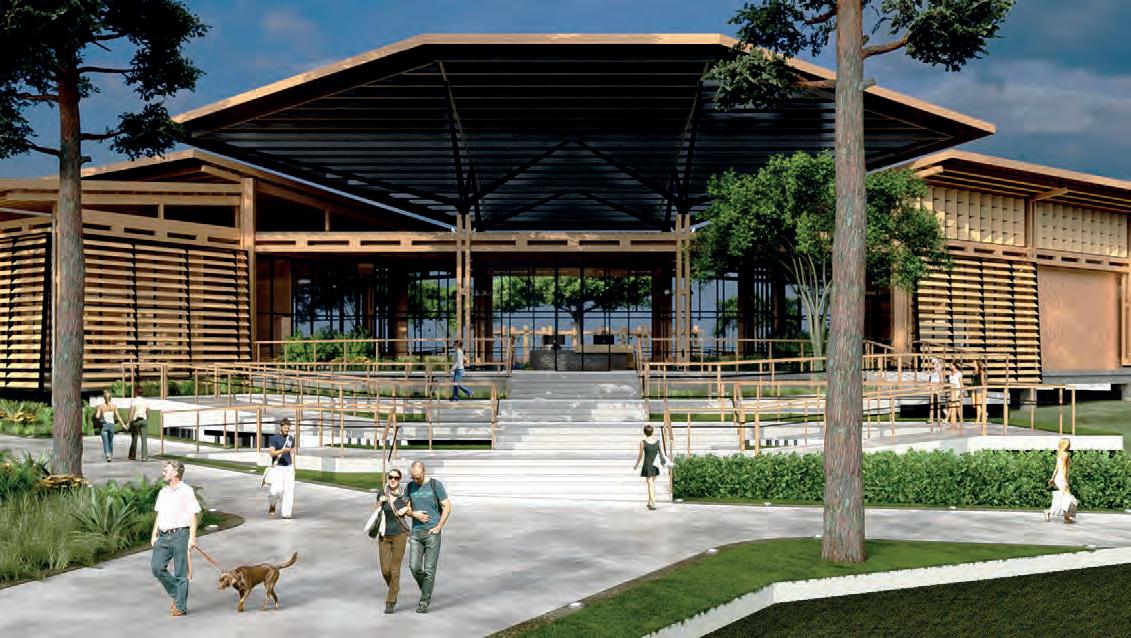

El proyecto propone un inmueble destinado al cuidado de la persona adulta mayor, en un horario de atención diurna, ubicado en el distrito de Tirrases, en el cantón de Curridabat, San José.
El diseño se fundamenta en los conceptos de la geronto-arquitectura en términos de accesibilidad y diseño biofilico creando espacios de fácil recorrido, circulación, formas geométricas simples y con una conexión directa con el entorno natural, en este caso con un patio interno (jardines / sendas) compuesto de una paleta vegetal de plantas polinizadoras basadas en la “Guía de plantas dulces de Curridabat”, los principios de los jardines terapéuticos, horticultura y equipos biosaludables.

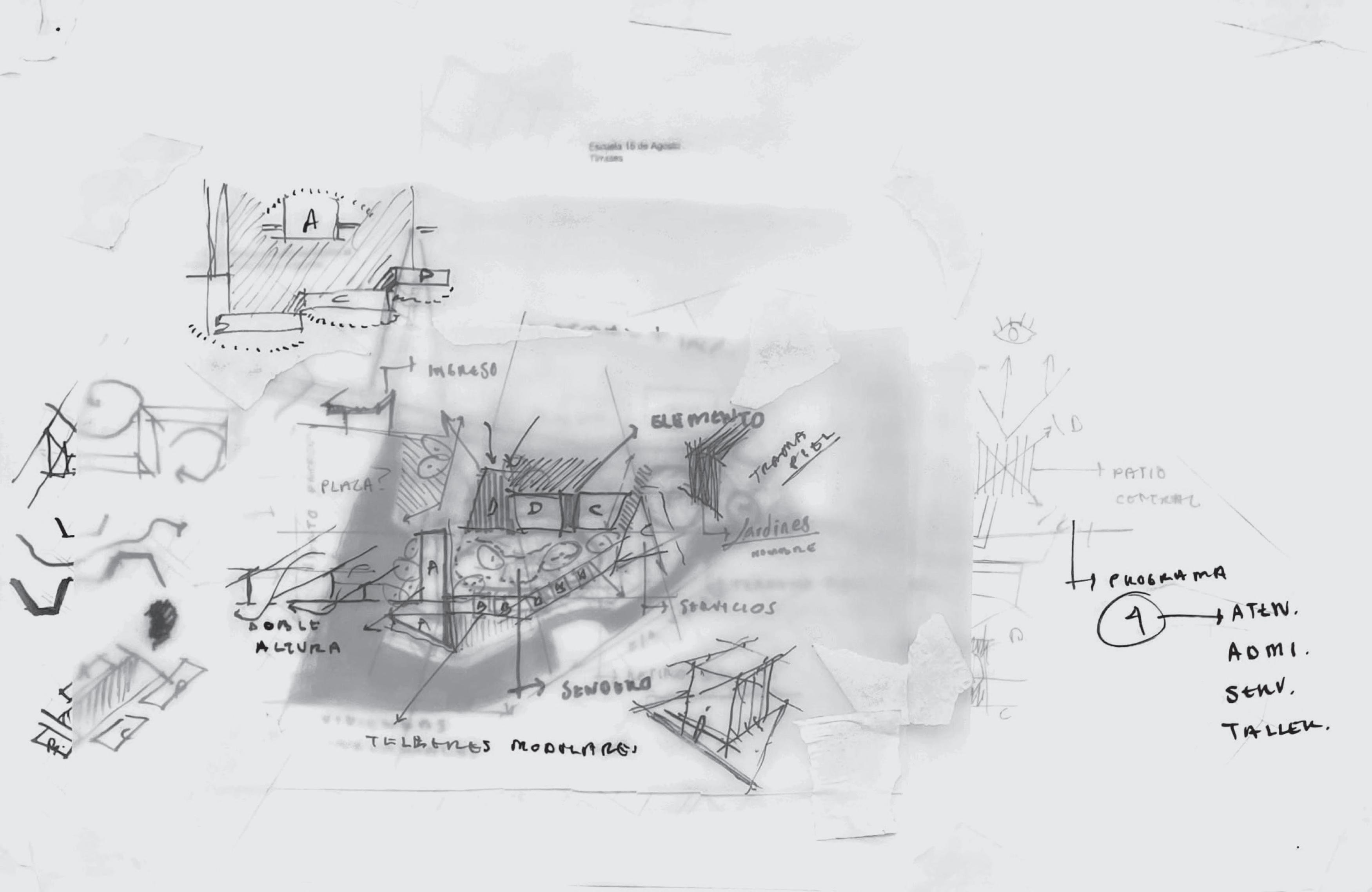

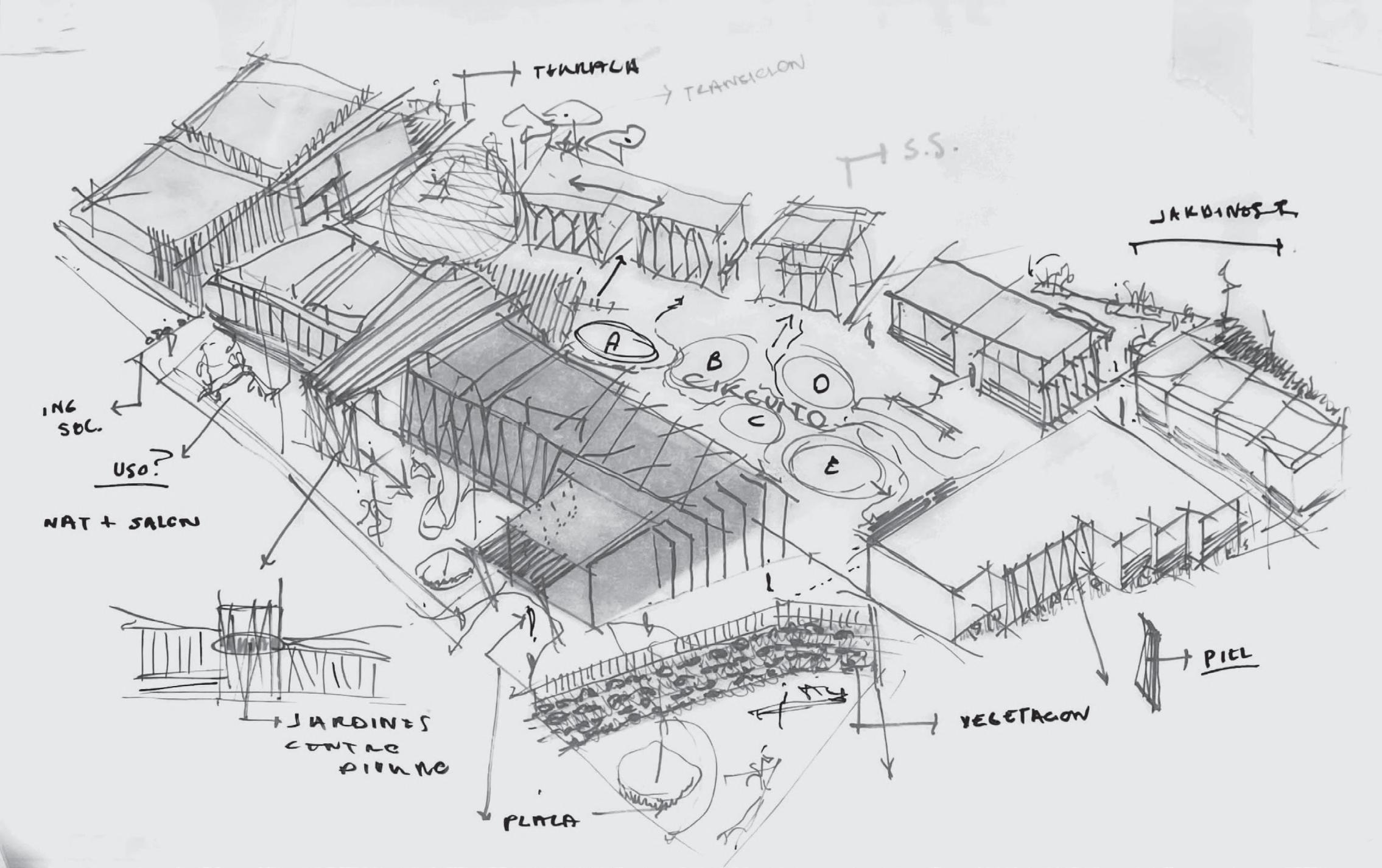

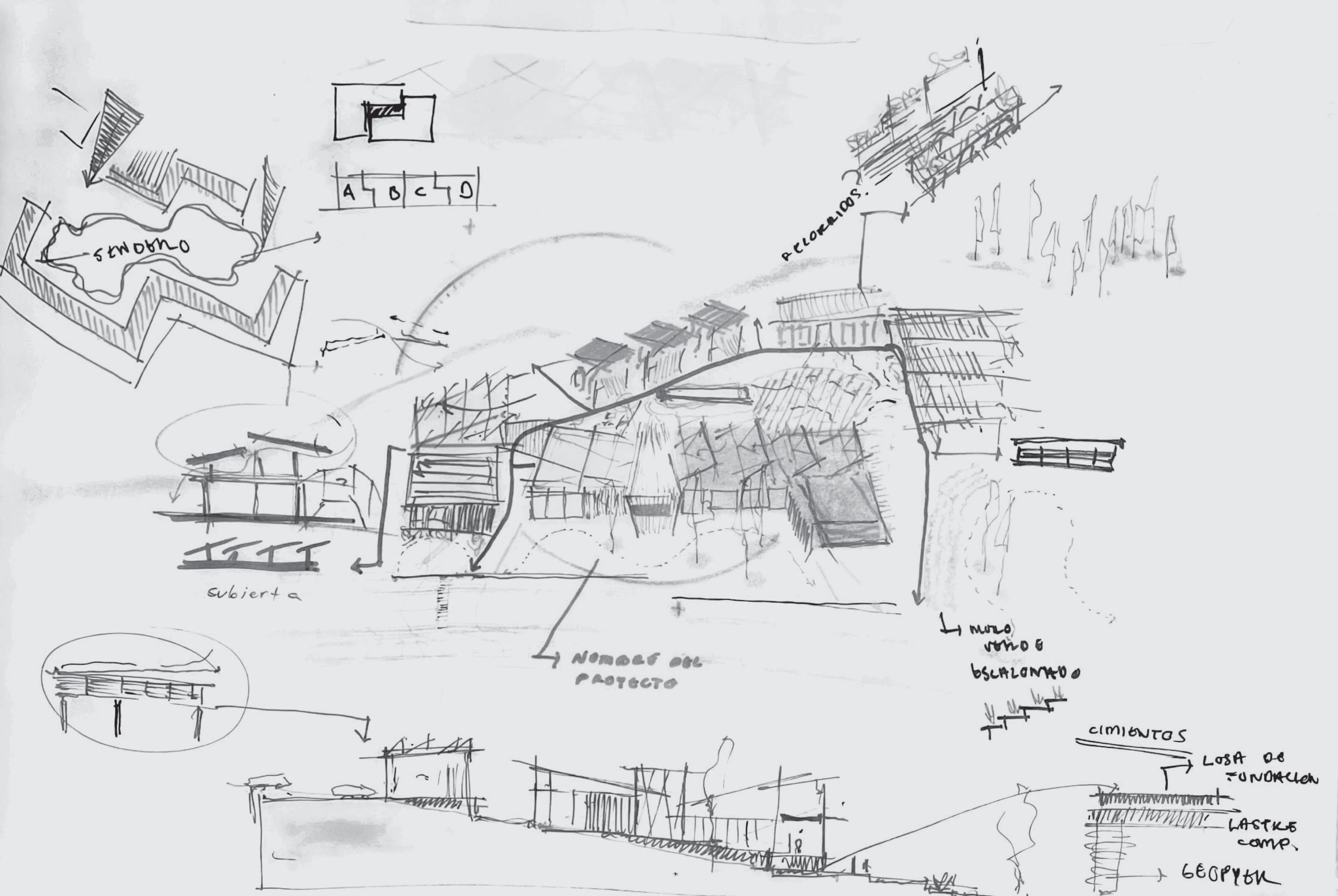

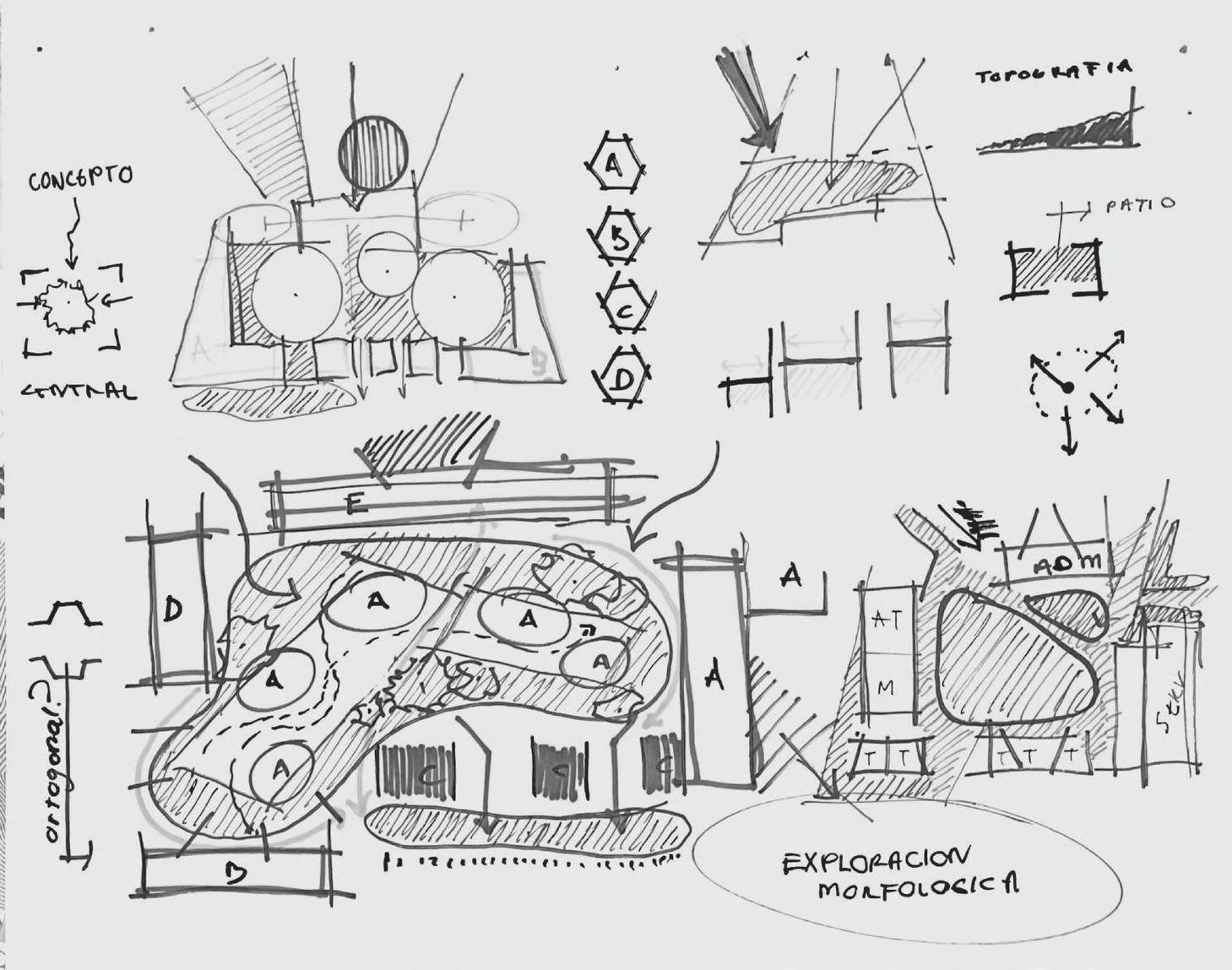

La morfología del proyecto responde a los ejes geométricos ubicados en el terreno, desde puntos visuales importantes y recorridos peatonales preliminares en el lote lo cual define una forma en “L” para el elemento construido con una grilla estructural de columnas de 6m x 8m y en la que se distribuye el programa del esquema anterior ubicando áreas de atención medica, administrativas y de ocio.

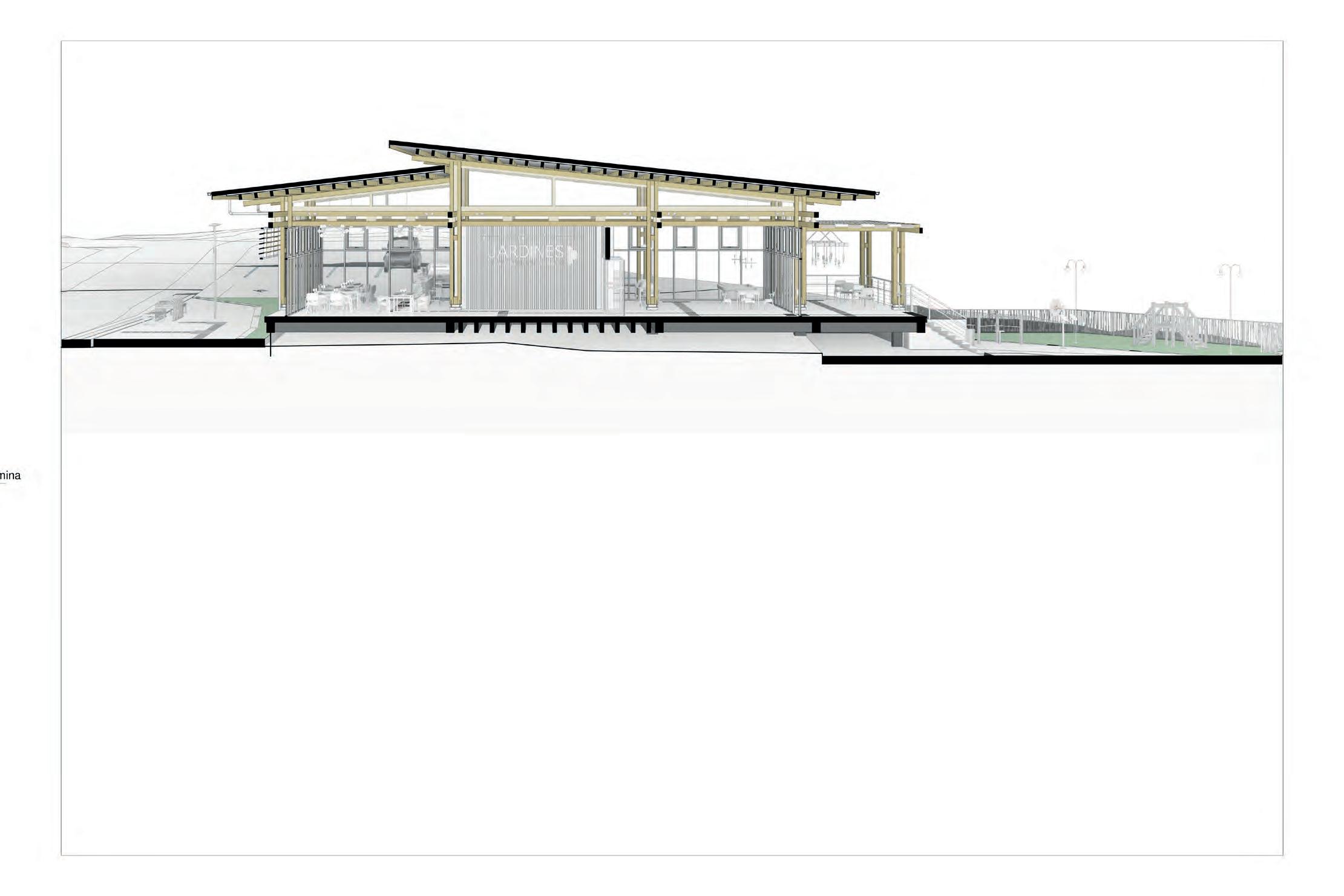

1 Fachadas en parasol de madera para la fachada este del proyecto, permite el ingreso permeable y controlado del sol y brinda privacidad a ciertos espacios.
2 Unión de vigas compuestas por largueros permite una ventilación cruzada correcta en el eje este / oeste del proyecto.
3 La doble altura de la cubierta ayuda a que el aire caliente salga de los espacios y brinda mayor confort térmico.
4 Huertas, espacios con intervención directa de la naturaleza, como lo son jardines, miradores al aire libre.
Lamina de Zinc Cubierta
Clavadores en madera 10cmx20cm
Cercha con cerramiento de vidrio
Parasol de madera, trama en sentido horizontal.
Losa en metaldeck
Placa en concreto de 2x2x0,3m
Geopier

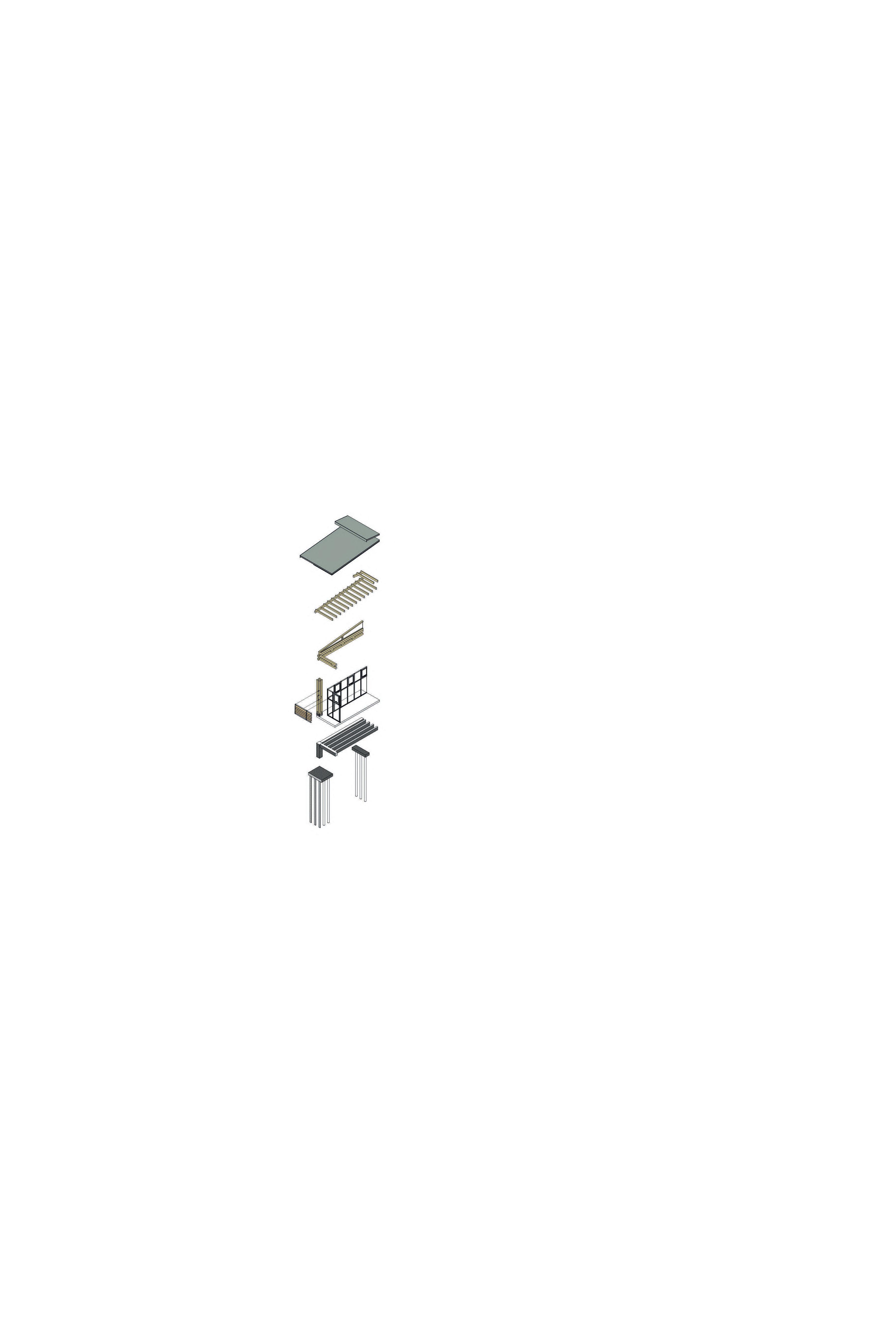

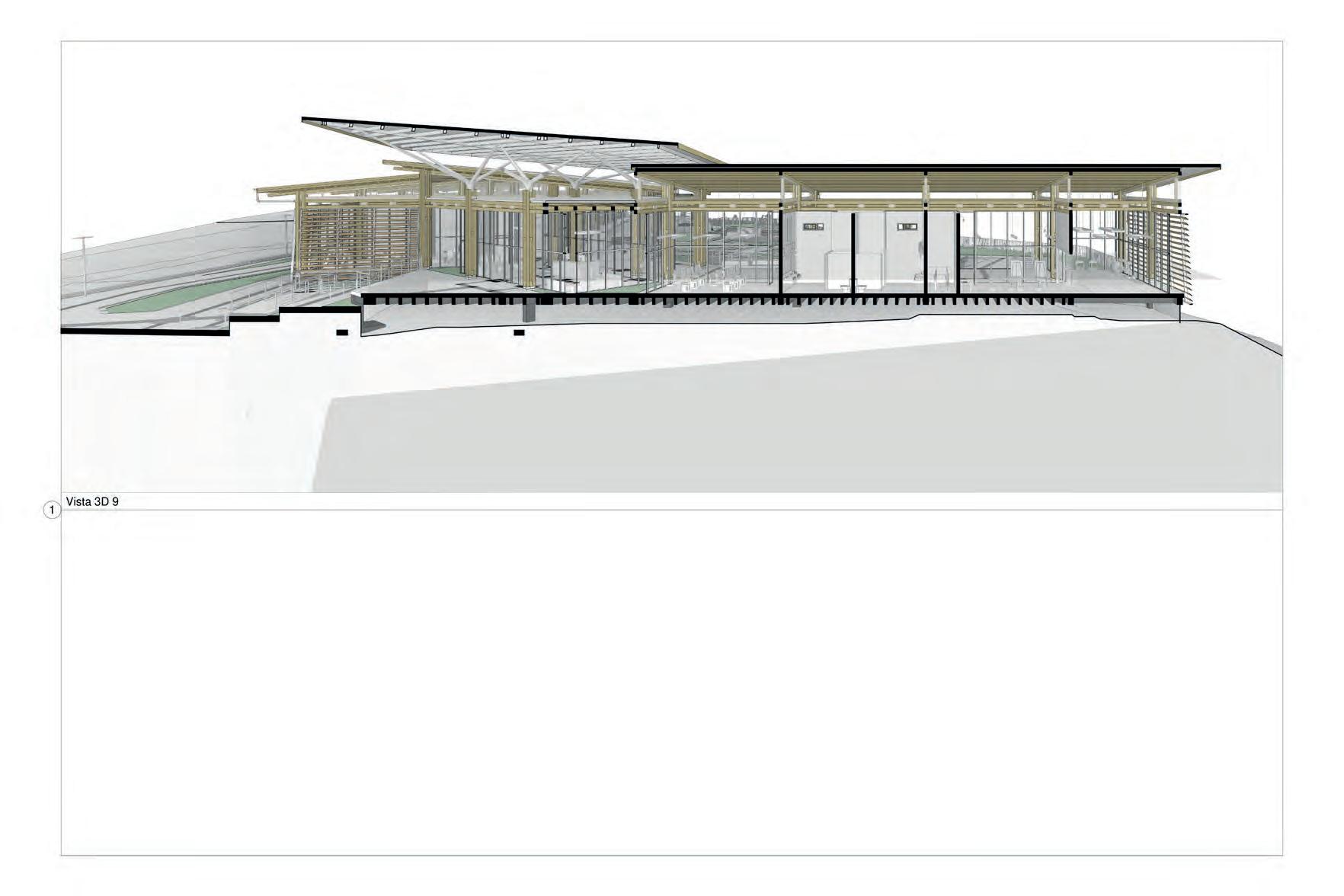

Axonométrico detalle de sistema constructivo.
Columnas / Vigas
Se utiliza un sistema de columnas y vigas compuestas. Las columnas se componen de 4 largueros para una pieza de 45cm x 45cm.
Geopier

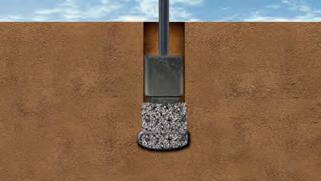

Sustitución de suelos por medio de Geopier con relleno de piedra compacto.
Larguero secundario
Vigueta compuesta por dos largueros de 20x10cm
Detalle conceptual de losa suspendida.
Cubierta

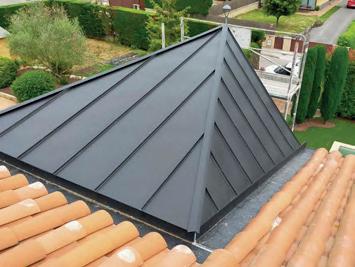

Laminas de Zinc con una pendiente de 12%.
Columna compuesta 4 postes d e 10cm x 10cm Anclaje de concreto
Viga de amarre de 40cm de peralte en concreto

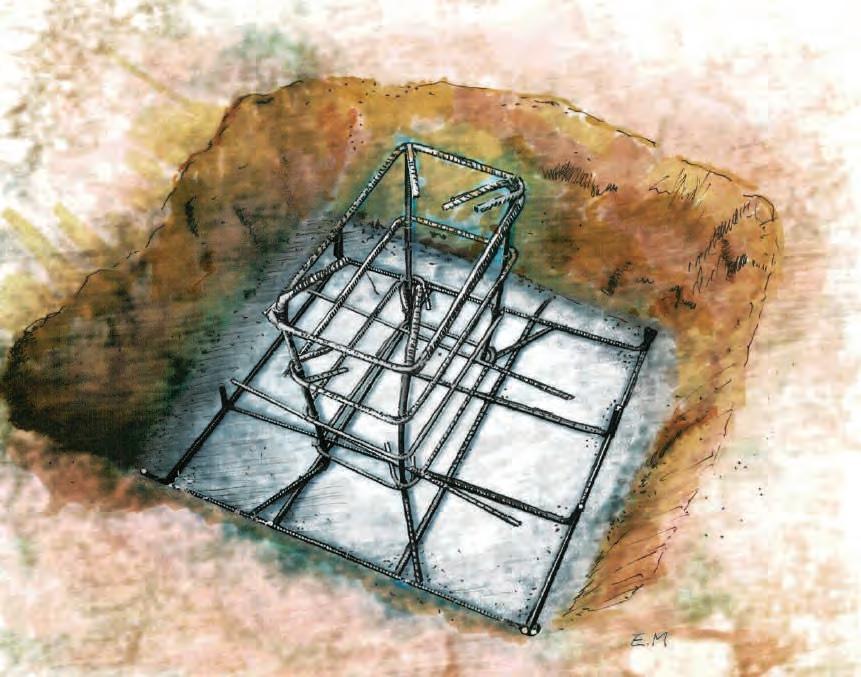

Detalle constructivo de sistema de fundación. Geopier.
Unión Columna Cubierta Lobby
Se propone utilizar una pieza en acero sobre las columnas del proyecto con sistema de cuatro puntos como estructura de la cubierta del lobby.

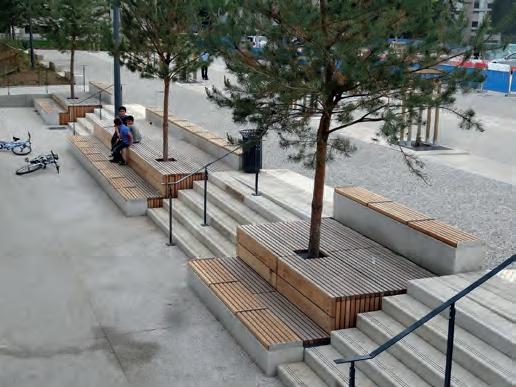

Escalinata
Como medio propuesto para el ingreso principal del proyecto la escalinata en concreto debe incluir espacios de pausa en madera.

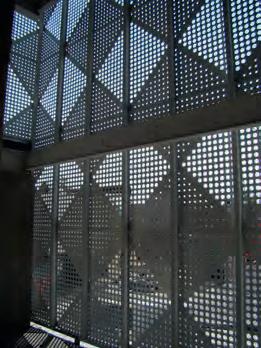

Lamina Acero Perforado
La lamina en acero se utiliza como cerramiento entre los espacios del terreno y la altura de losa.
Columna Amarre Cimientos
Columnas en concreto de 45cm x 45cm chorreado como marco estructural de la losa.
Muro Cortina
En la mayoría del proyecto el cerramiento utilizado es de muro cortina en acero con vidrio.

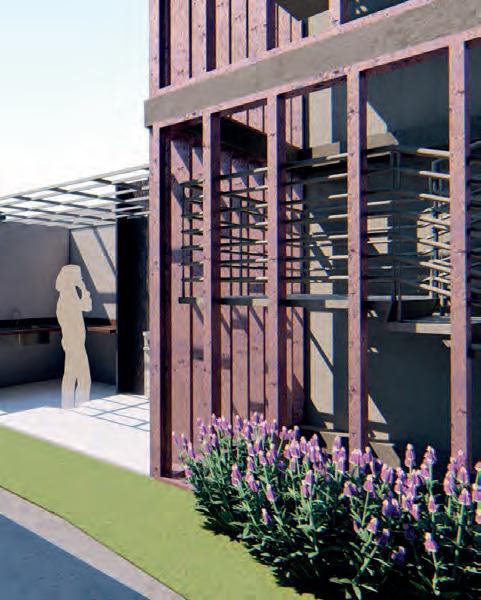

Parasoles

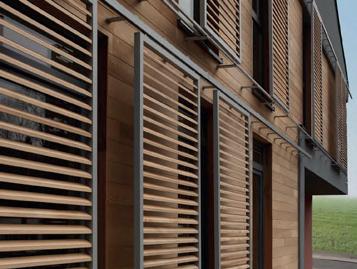

Se propone el uso de parasoles en madera en sentido horizontal como cerramiento permeable y controlado de la luz directa.

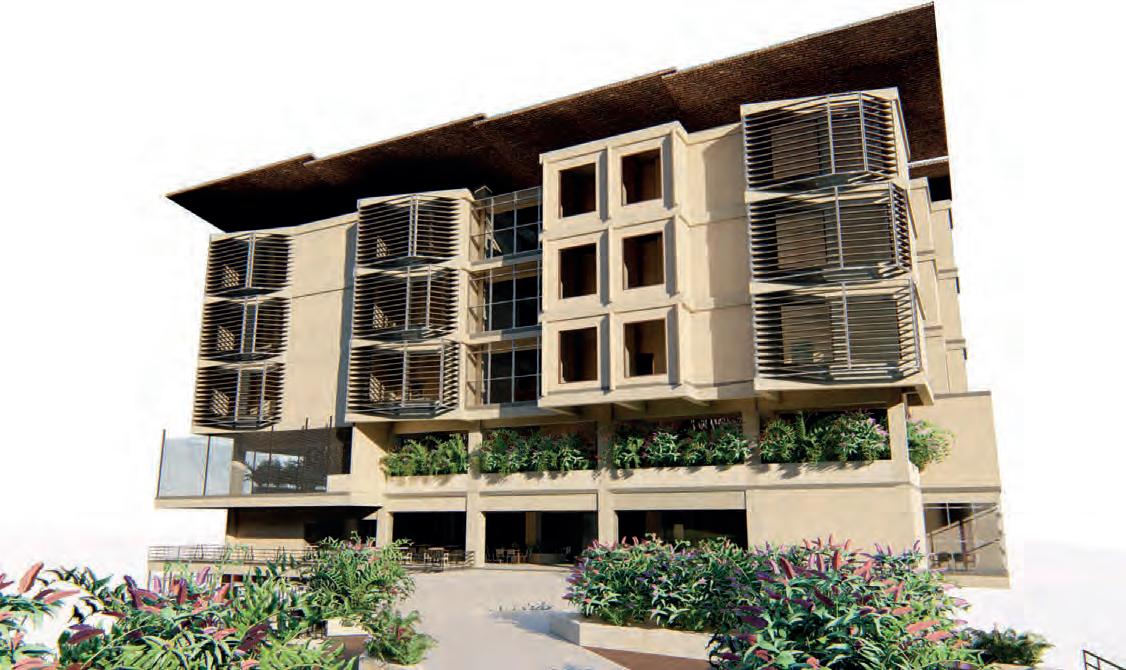

Las sendas del proyecto proponen espacios en relación directa con el entorno natural, ubicando en estas áreas pautas de estancia rodeadas de diversa vegetación como flores terapéutica y polinizadora en beneficio a la salud física y cognitiva de la persona adulta mayor, además se ubican espacios de ocio como lo son huertas, una tarima para realizar ejercicio al aire libre y equipo biosaludable.

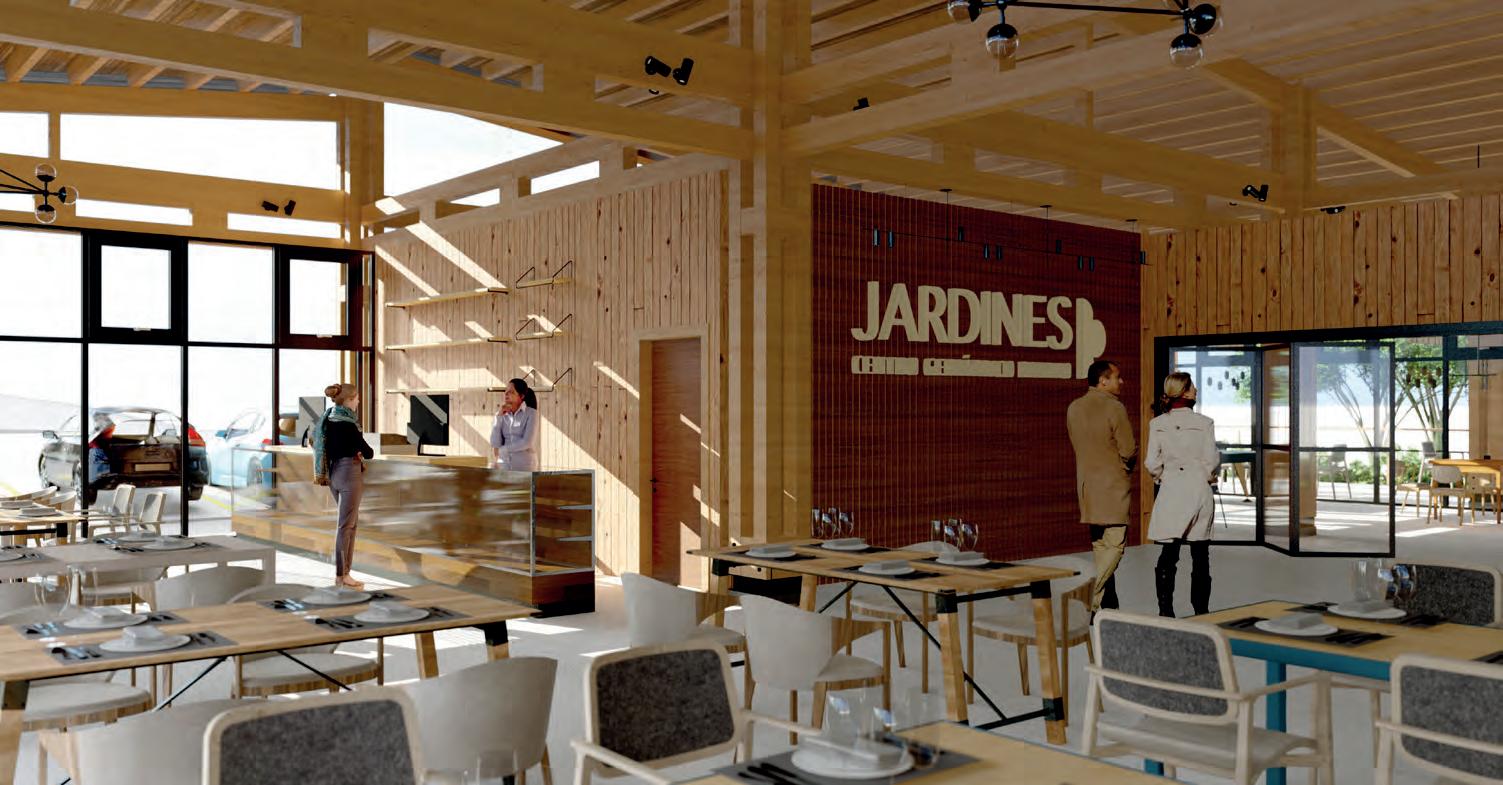

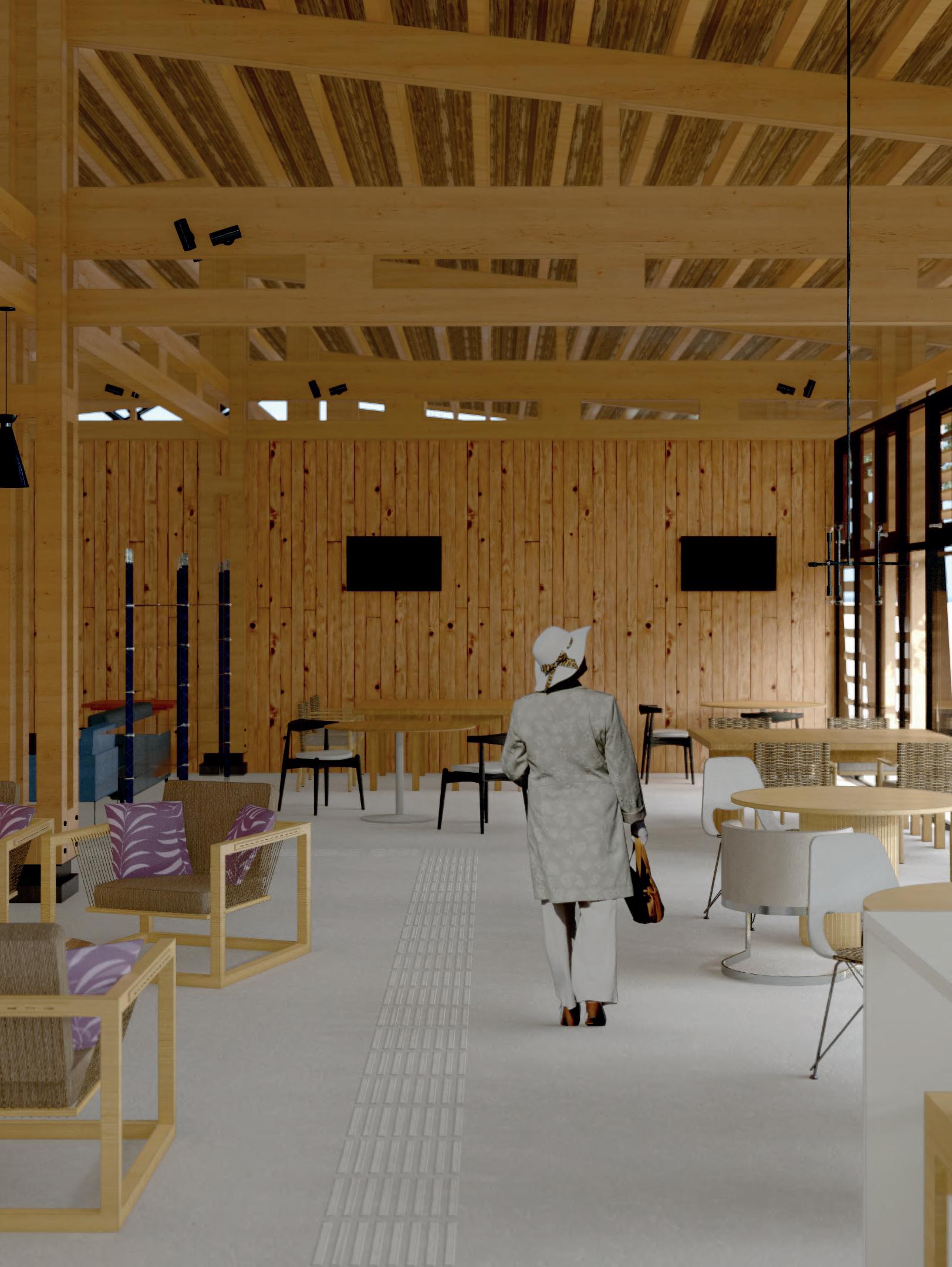

El uso de materiales polisensoriales como la madera y el acero son predominantes en el diseño realizado, además se utilizan elementos constructivos con mayor apertura visual, como lo son los muros cortinas, en las fachadas para garantizar una conexión visual directa entre el espacio construido destinado al ocio y esparcimiento del usuario con los jardines internos y sendas.

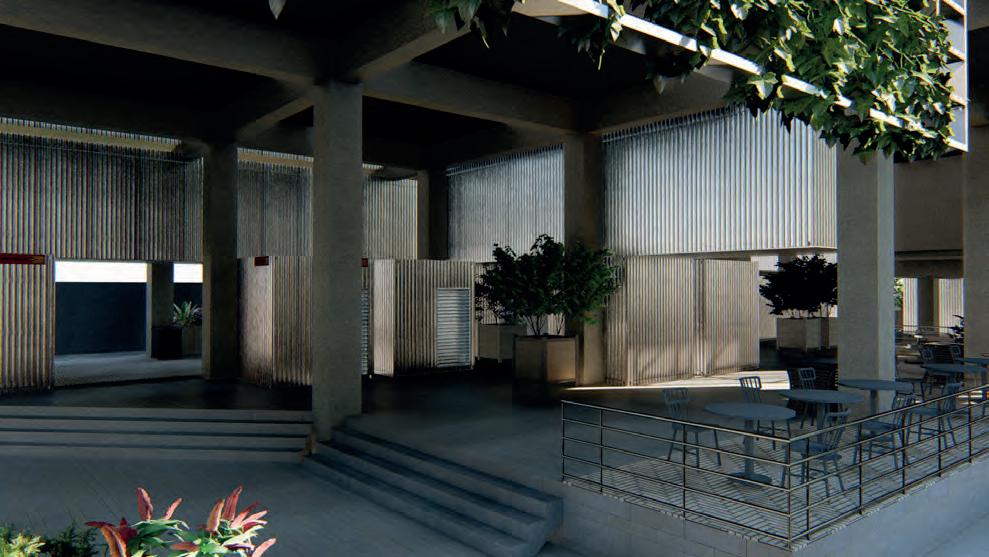

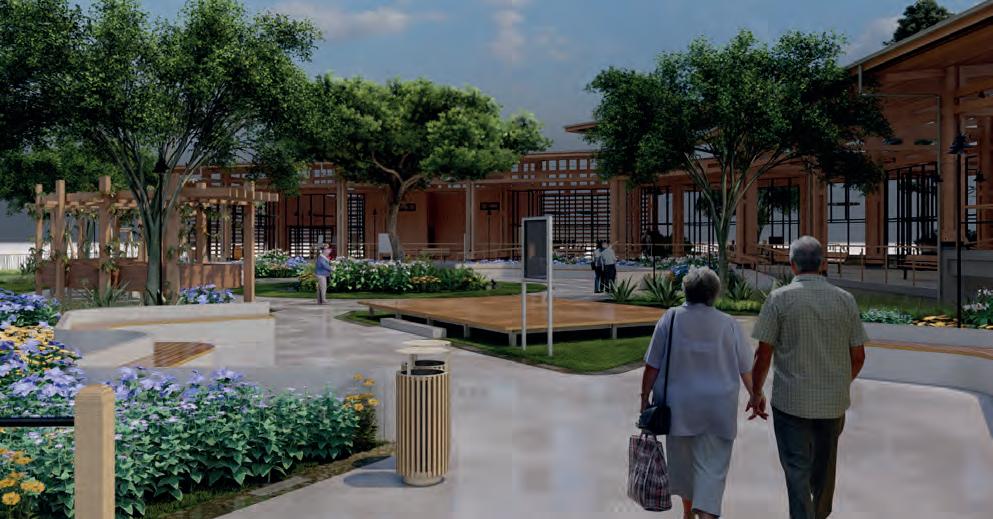

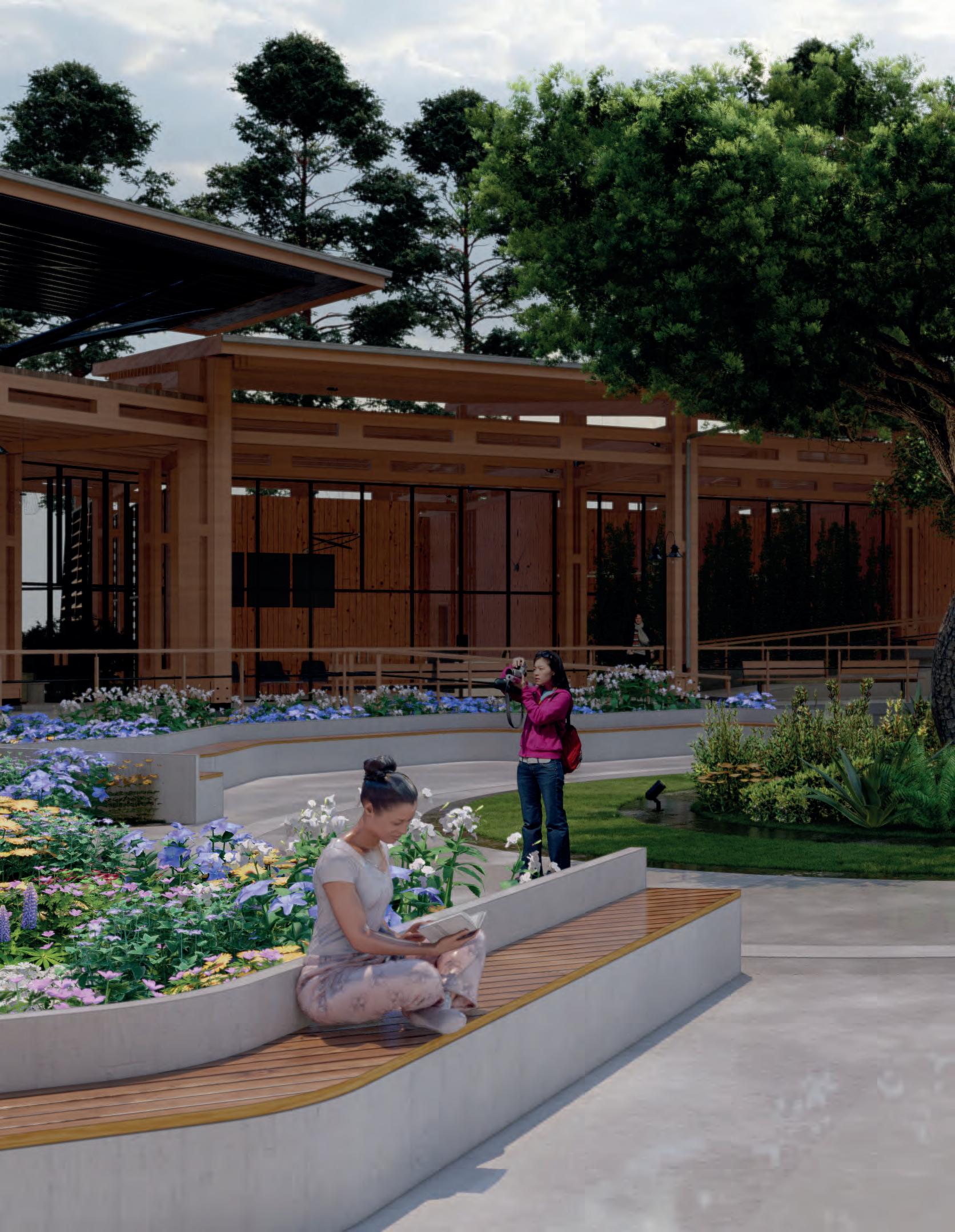

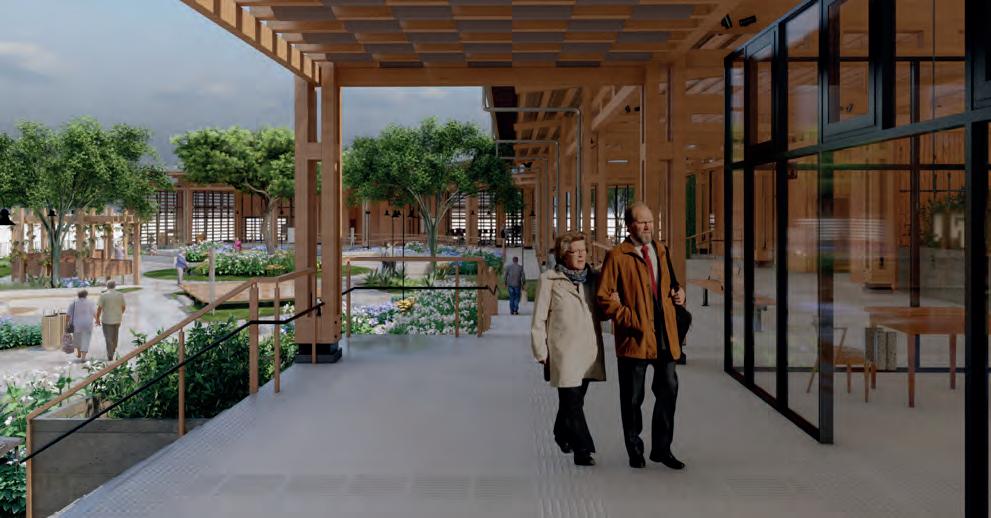

Render vista externa senda, plaza central y huertas.

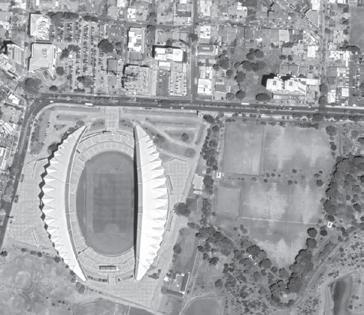

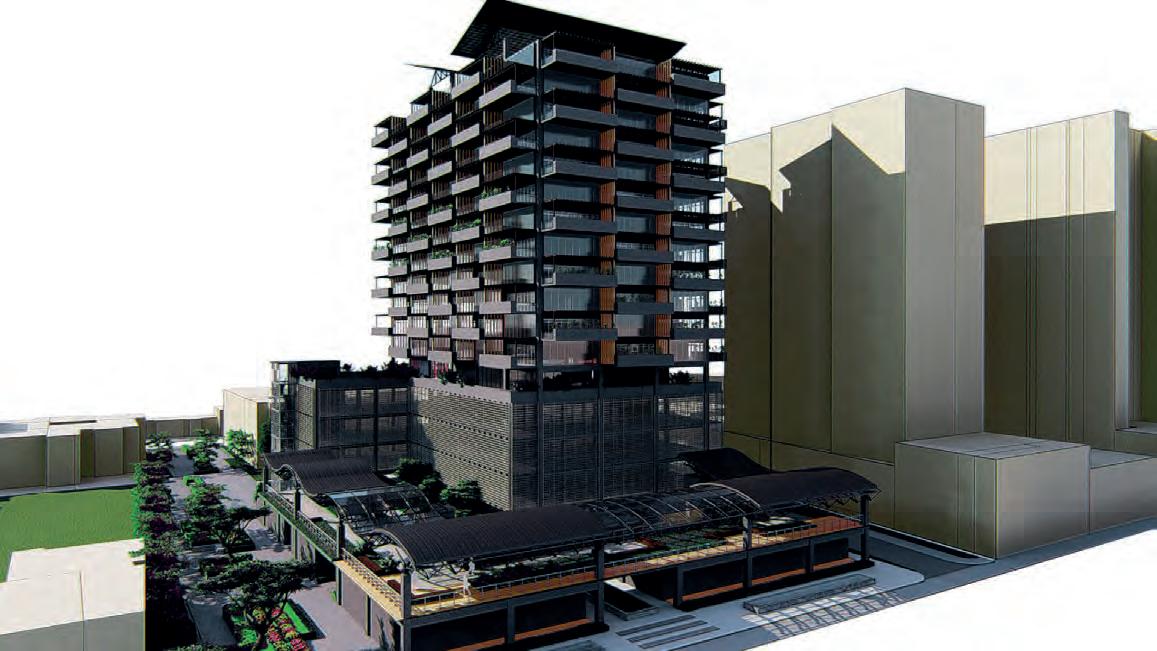

Edificio de uso mixto compuesto por espacios de oficina, residencias y aéreas comerciales en el primer nivel cuya forma respeta la visual principal del parque la Sabana y al mismo tiempo, busca apropiarse de dicho espacio convirtiendo el lote en un ente verde donde el transeúnte pueda recorrer el proyecto de manera natural.

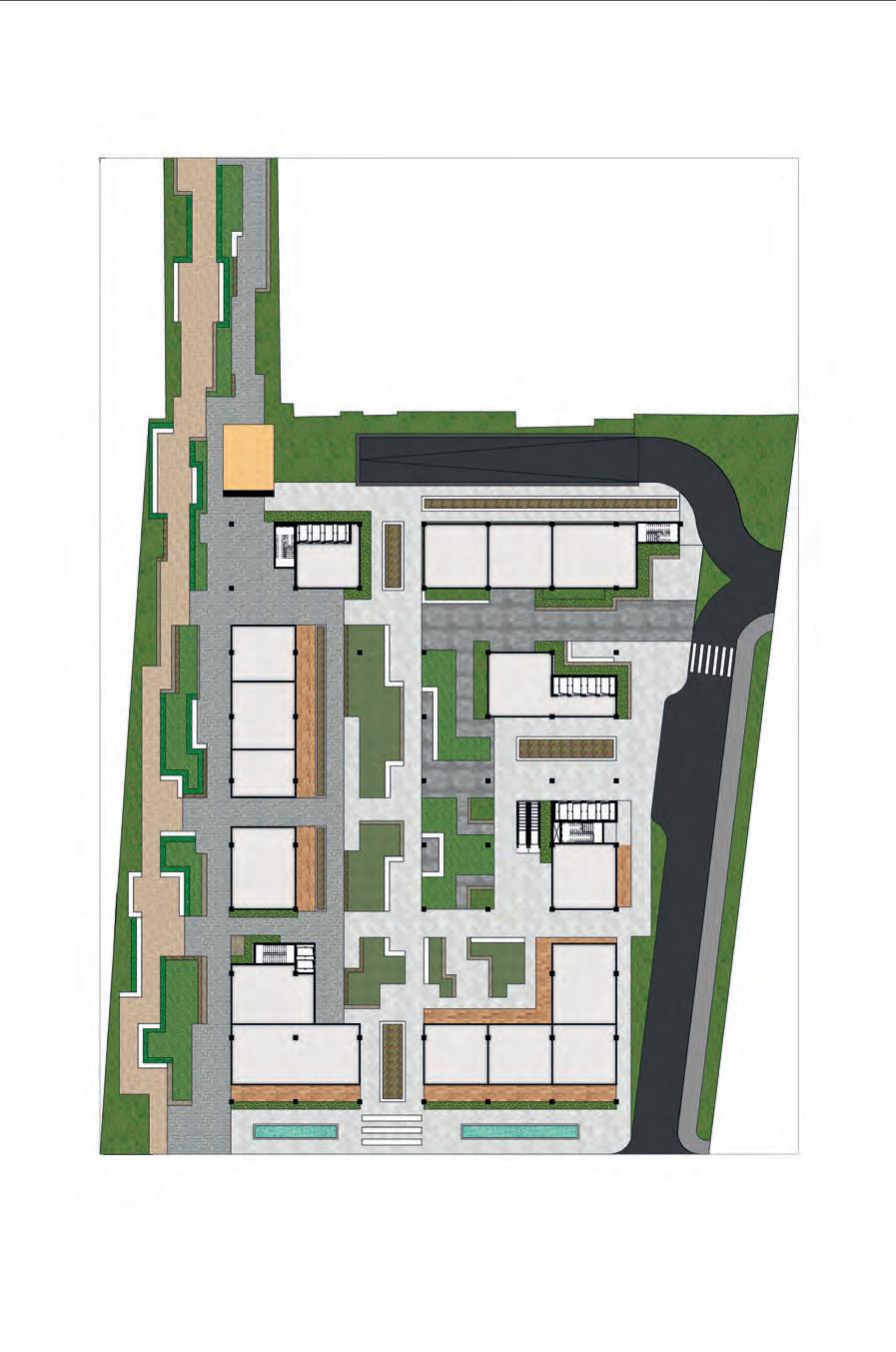

Se propone una alameda de transito peatonal que conecta de forma directa la Av. de las Américas con la Av. 7.

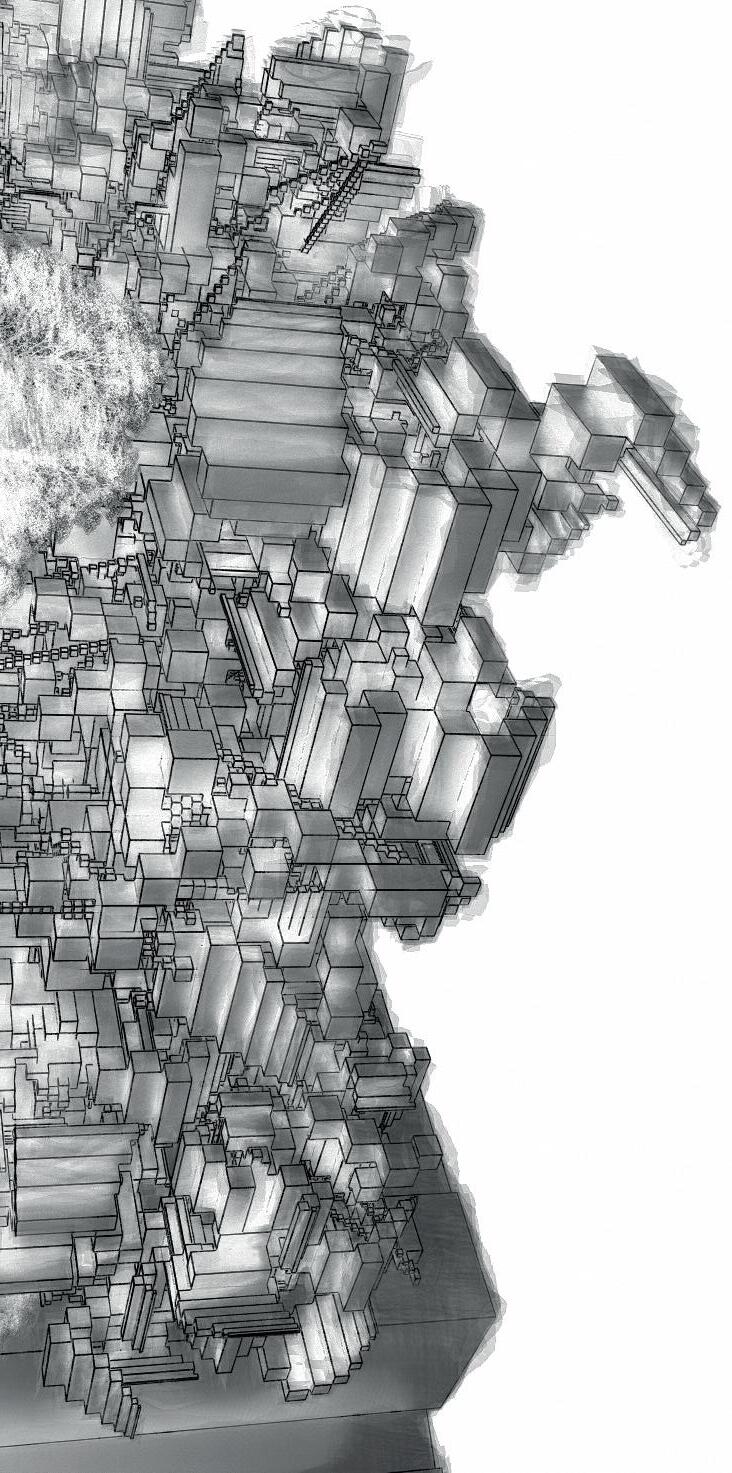

El concepto del proyecto surge de la investigación realizada sobre el tema “teoría de sistemas” y el personaje de M.C. Escher, el cual define una grilla modular que se complementa así misma creando supermódulos.
Dentro de los espacios propuestos en el primer nivel se encuentran 15 puestos comerciales, 2 núcleos de lobby para residencias y uno privado de acceso a las oficinas.
A la terraza urbana se ingresa por medio de una escalinata, que aprovecha el cambio de nivel para generar un mirador con visual predominante al parque metropolitano la Sabana.
El proyecto cuenta con 3 niveles de oficinas, una plaza deportiva en el nivel 5 con un gimnasio y espacios multiuso, además de 12 niveles de residencias compuestos por módulos de apartamentos. Isométrico conceptual, diagrama
Los materiales a utilizados en el proyecto son “naturales” o qué dan la sensación de naturalidad. Se busca que sean resistentes a los cambios de clima y que sean fácil mantenimiento. Además de que dicha selección ayuda a representar los conceptos de apertura y permeabilidad.

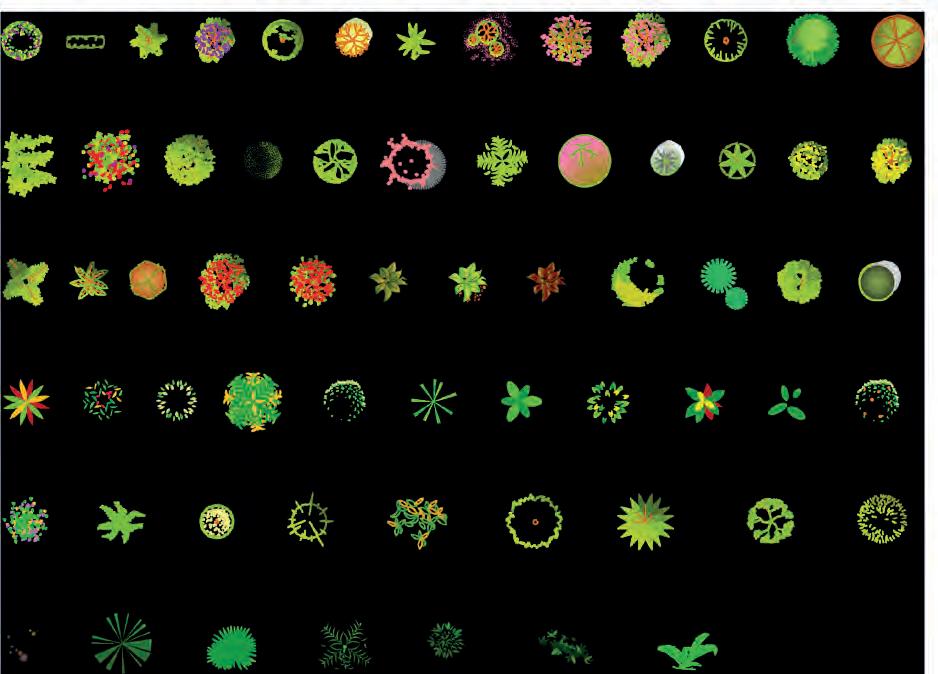

La vegetación es propia de la zona conservando los árboles existentes y se propone una paleta vegetal que incluye: roble de sabana, pasto verde, guitite y limonero.
En los detalles adjuntos se especifica los materiales y sistema constructivos utilizados en distintas secciones del proyecto, así mismo como la cubierta realizada en la terraza urbana con forma orgánica.
En las fachadas se propone un cerramiento leve en puntos críticos por medio de parasoles con trama horizontal en las oficinas y balcones con ritmo discontinuo entre las residencias.

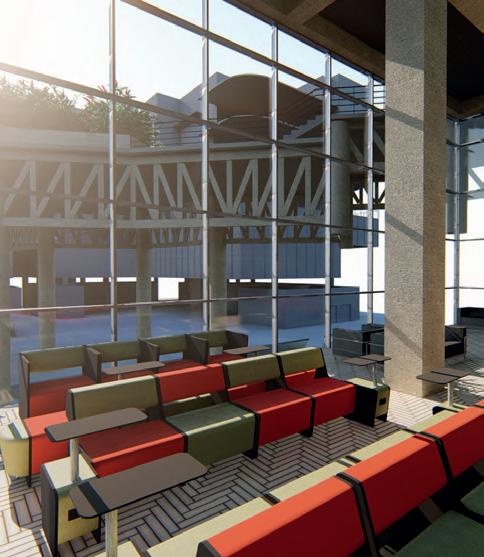

Se evidencia la calidad espacial de las áreas propuestas por medio de las visualizaciones realizadas, las cuáles recorren el proyecto desde la escala del usuario.
Lamina de policarbonato para cubierta expuesta. Lamina de zinc.
3 8.40 m

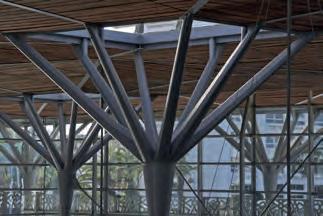

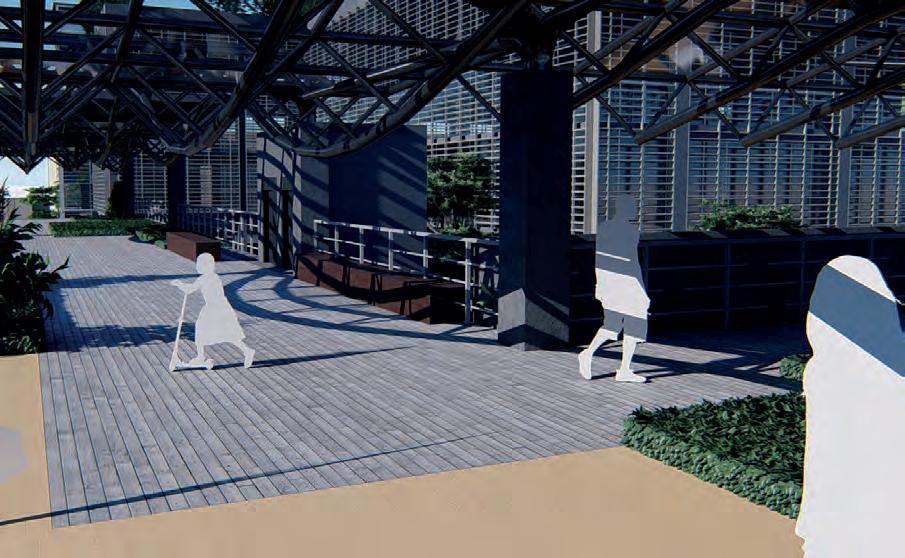

Estructura en acero de columna en forma de árbol.
Sistema estructural paramétrico de cubierta. Barandilla en metal.

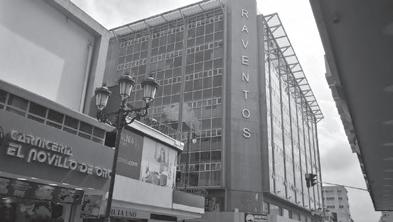

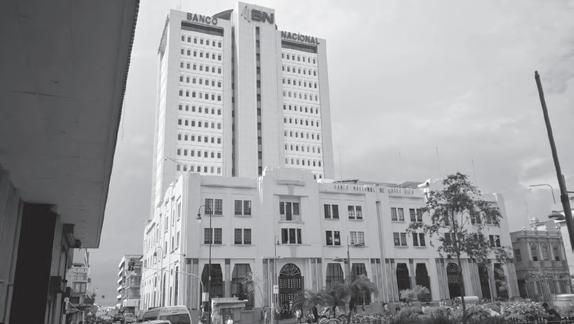

El Globo, declarado edificio de valor patrimonial es el inmueble a intervenir, ubicado entre calle 6 y la avenida central en el distrito de la Merced, San José, se caracteriza por estar en una zona de alto índice de transito vehicular como peatonal, el principal recorrido que conecta Paseo Colón con la plaza de la cultura.
Para este proyecto se propone expandir los niveles del edificio para ubicar un programa de residencias de mínimo 30 apartamentos, una guardería, locales comerciales, zonas de amenidades y espacios de oficinas.
Se define trabajar con un modulo ortogonal de 6 x 6m de mínimo para que se cuente con una espacialidad sustentable, que ayude a desarrollar un buen diseño interno y funcional. El modulo se plantea para ser repetido en el proyecto.
Se considera que los módulos se sustenten estructuralmente entre si mismos y generen un ritmo en pirámide.
Los módulos se acoplan uno sobre el otro pero uno se extiende para generar un umbral funcional como terraza.

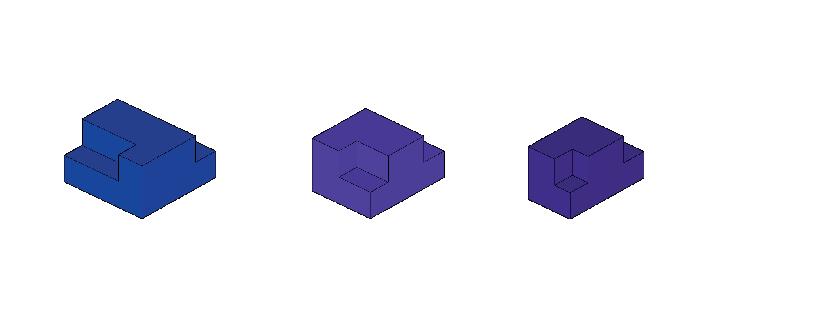

Como principal insumo de la forma y comportamiento de los módulos definidos, se usa el emplazamiento escalonado.
Esquema de distribución y sistema estructural existente.
Basado en el argumento anterior los módulos generan un umbral y se repiten en forma vertical para componer una estructura.

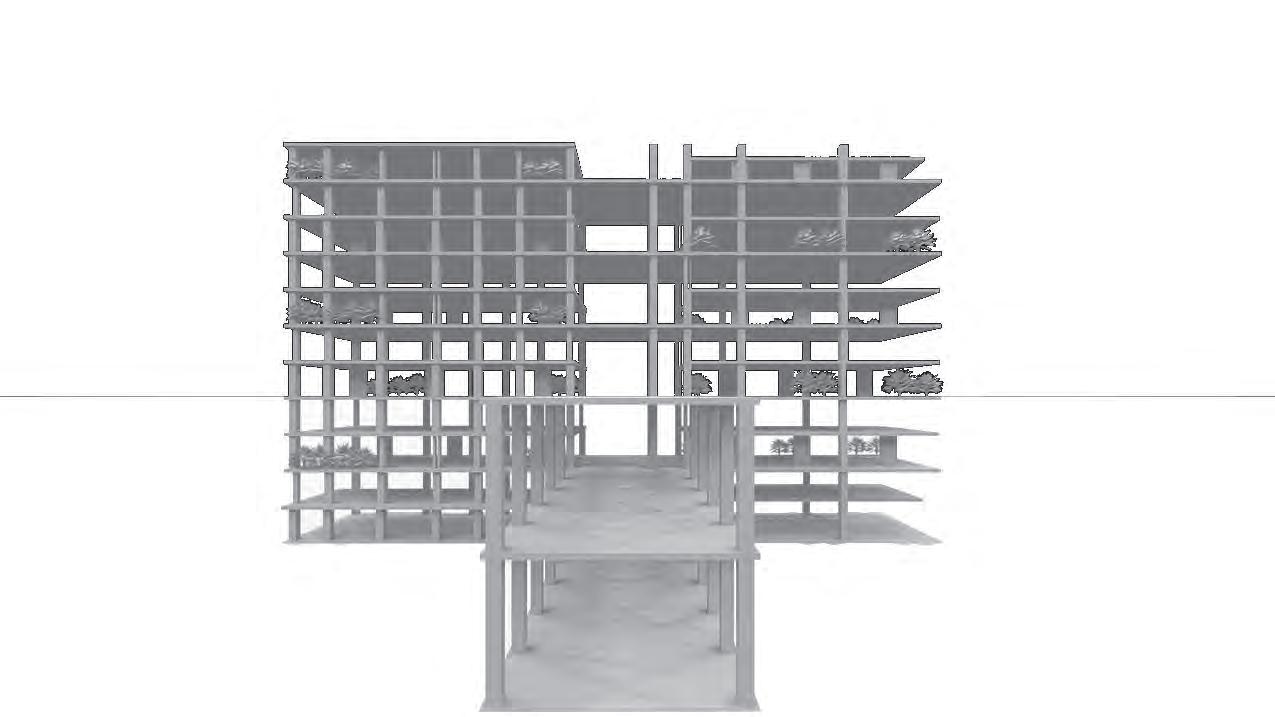

Se analiza la estructura existente del edificio y se decide reforzar por medio de un sistema en acero todo el inmueble, en el primer nivel se propone como una extensión del Mercado Central una plaza gastronómica y comercial con se un gesto arquitectónico en doble altura lo cuál demarca el ingreso principal.
En términos de fachada, se contemplan principios de tecnologías pasivas ambientales, con el uso de parasoles, logrando una degradación en el ingreso de la luz natural y texturas variables lo cuál aporta un carácter a la edificación conservarndo su valor como un hito importante de San José.

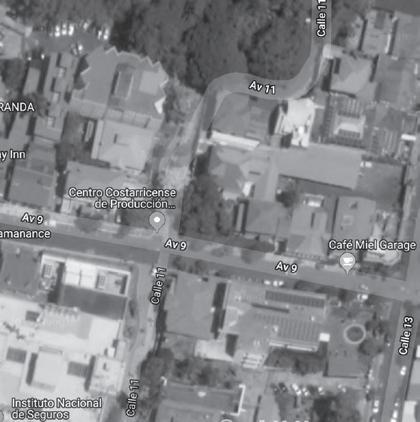

Análisis contexto y cercanías al edificio “El Globo”.

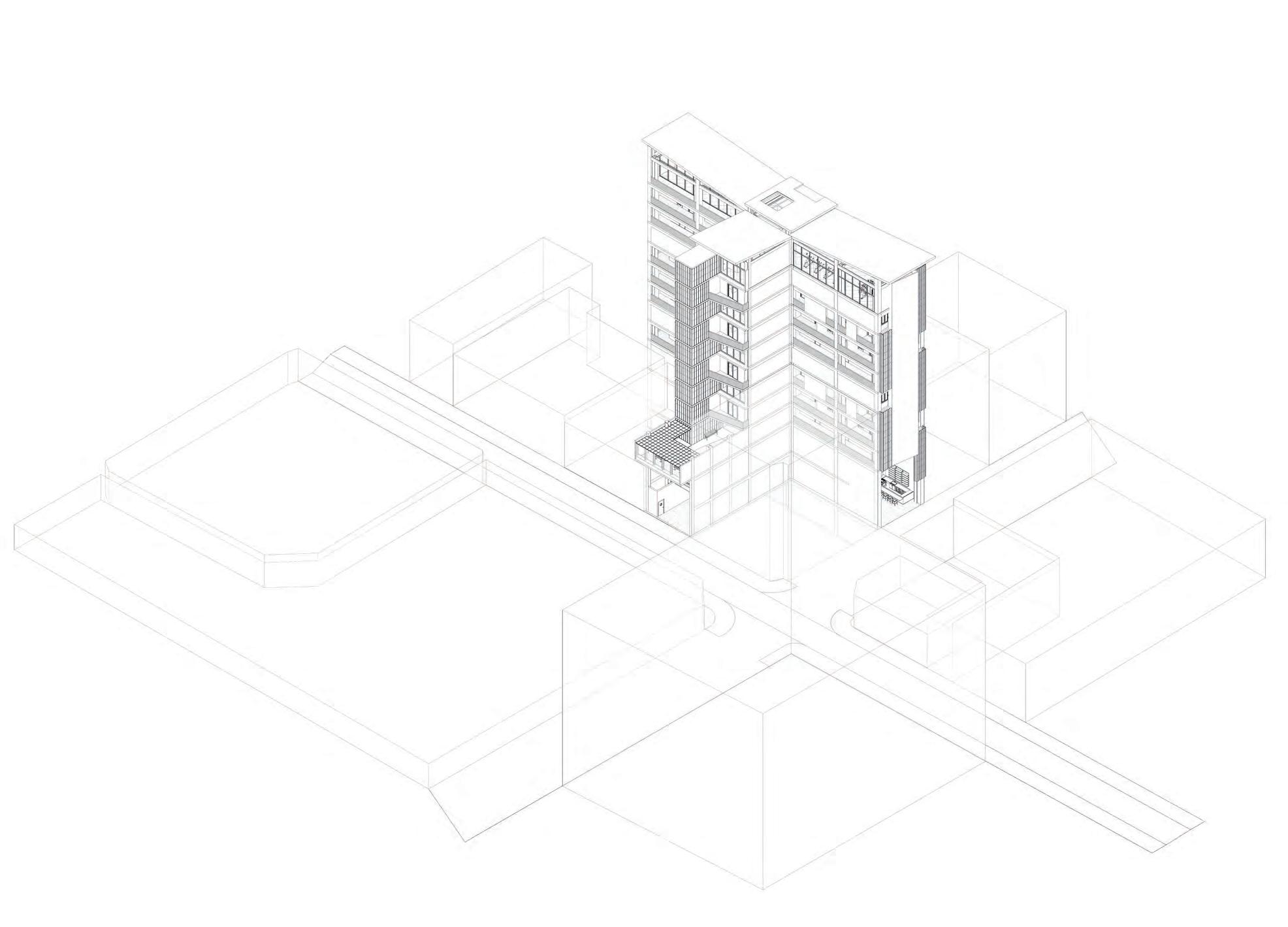

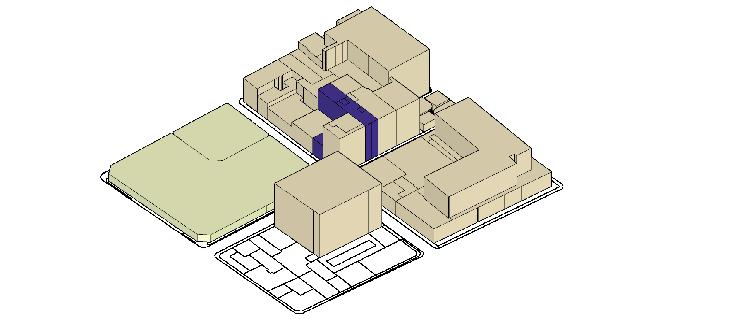

Isométrico del proyecto ubicado en el contexto.

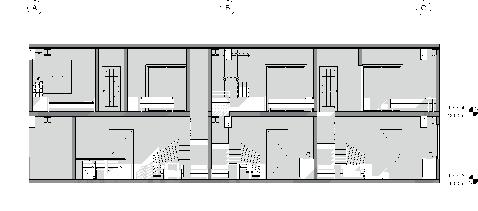

Modulo 3: 8 x 6m Modulo 2: 6 x 6m Modulo 1: 4 x 6mPlanta Arquitectónica Nivel 1. Extensión comercial del Mercado Central.

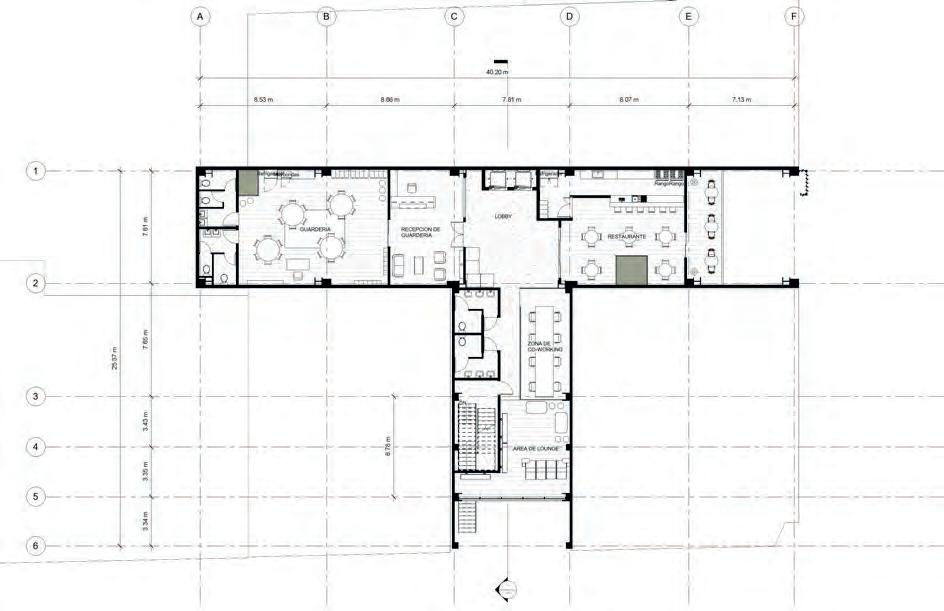

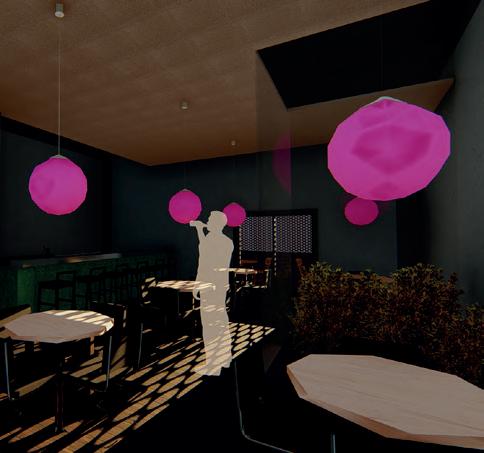

Planta Arquitectónica Nivel 2. Guardería / Bar Restaurante / Oficinas.

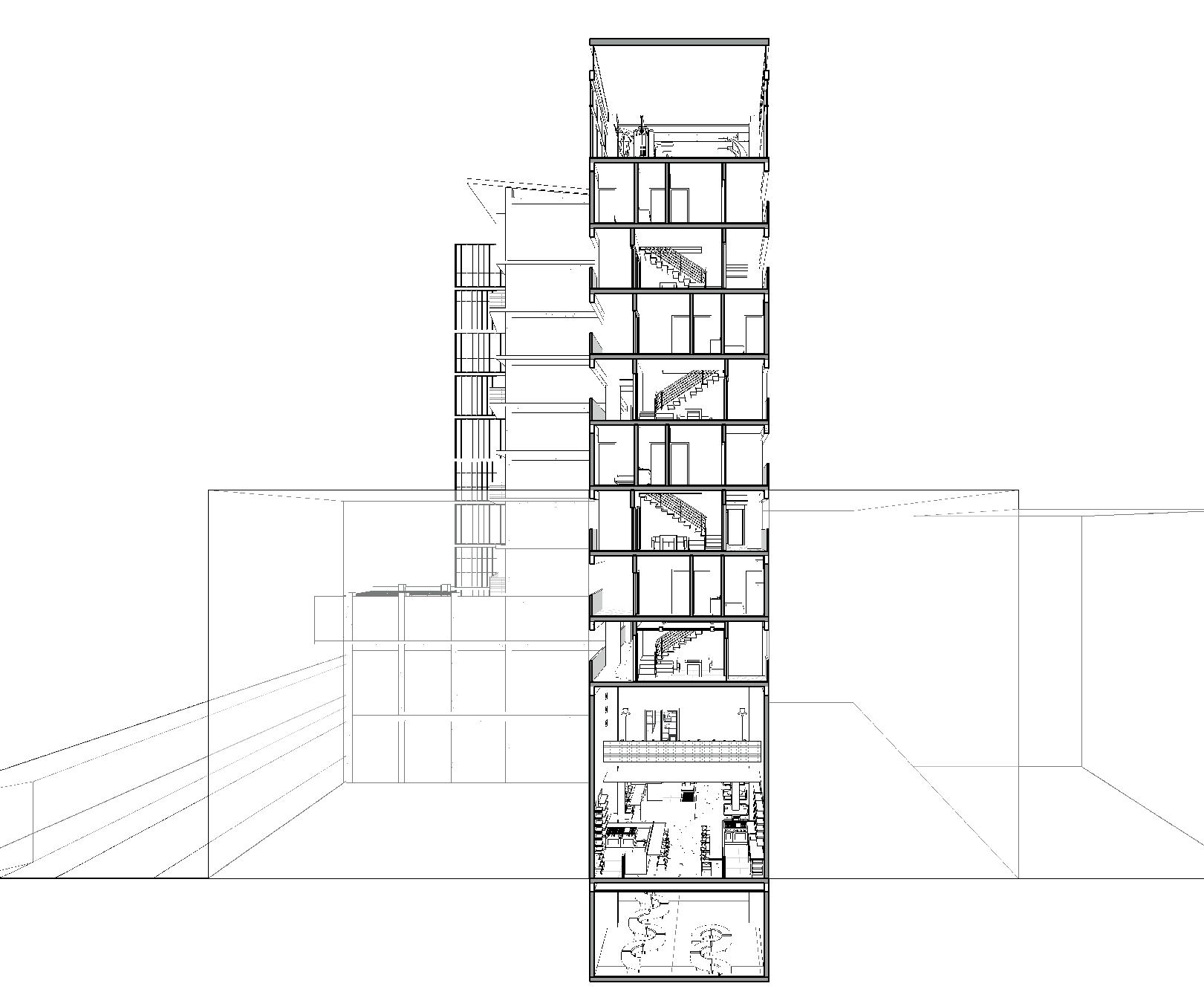

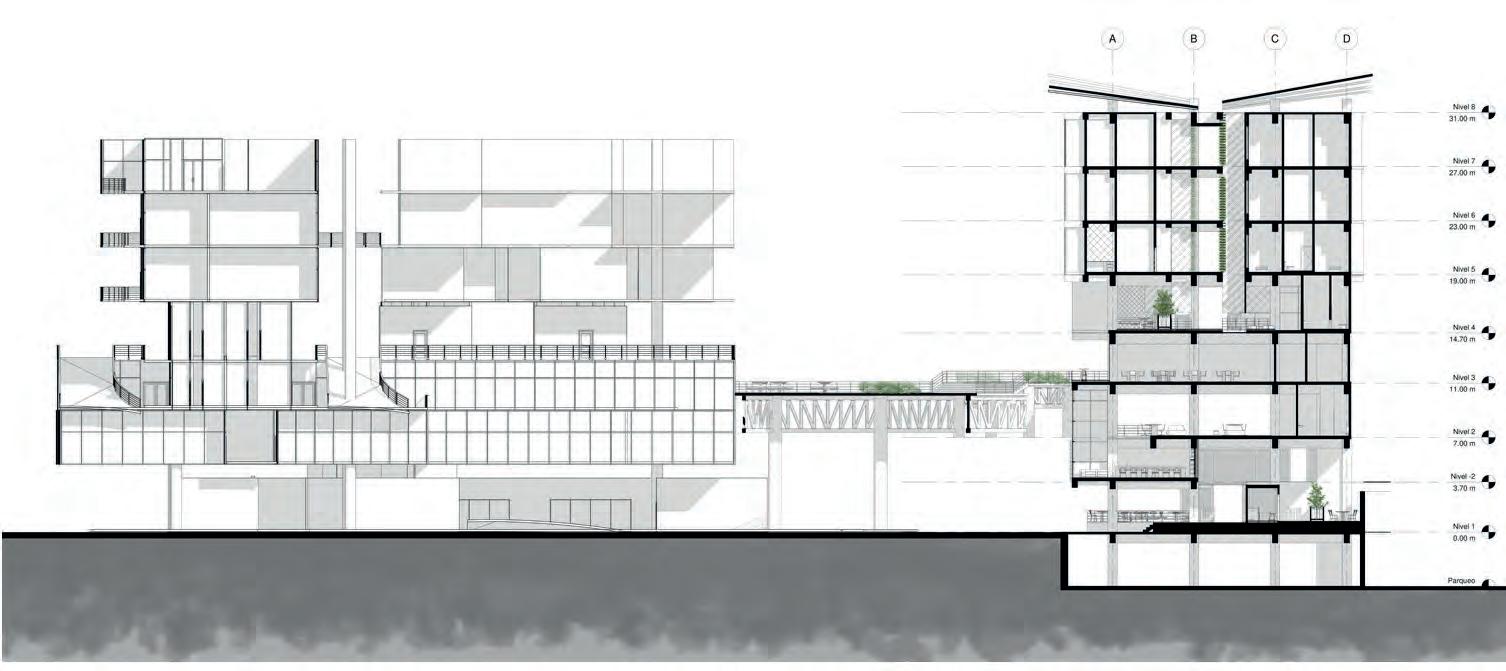

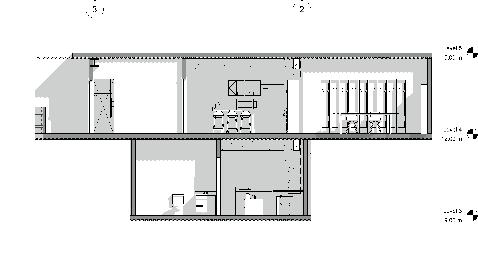

Corte Transversal A - A.
Corte Detalle Z1.
Planta Arquitectónica Nivel 5. Residencias / Zona de BBQ.
Corte Detalle Z2.
Edificio de vivienda mixta, con un sistema interno de auto-gestión económica el cuál genera empleo para los residente e ingresos que sustenten al proyecto, una comunidad autosuficiente.

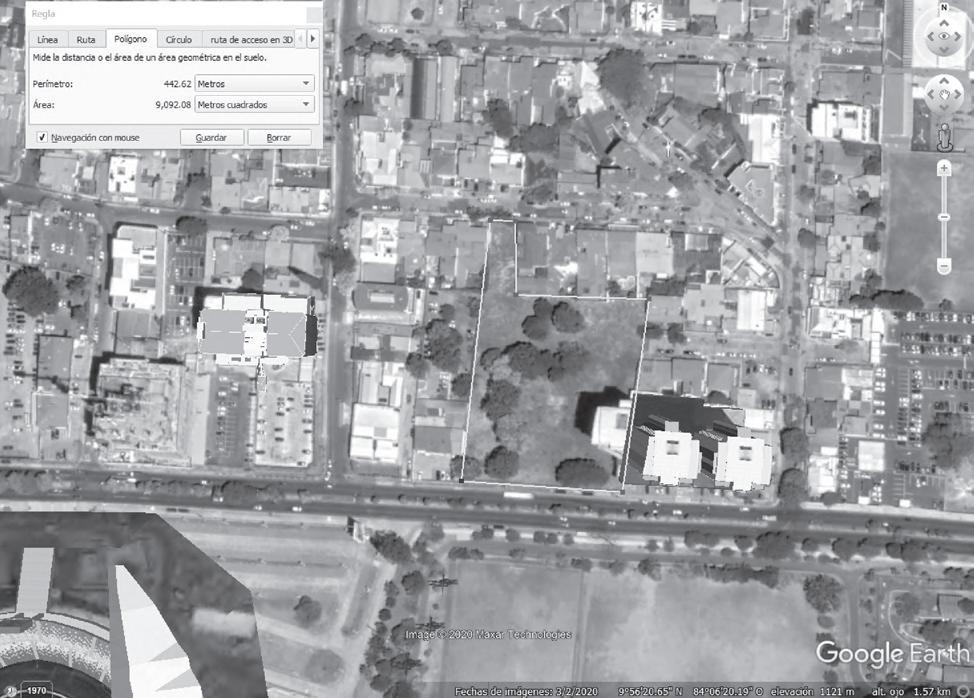

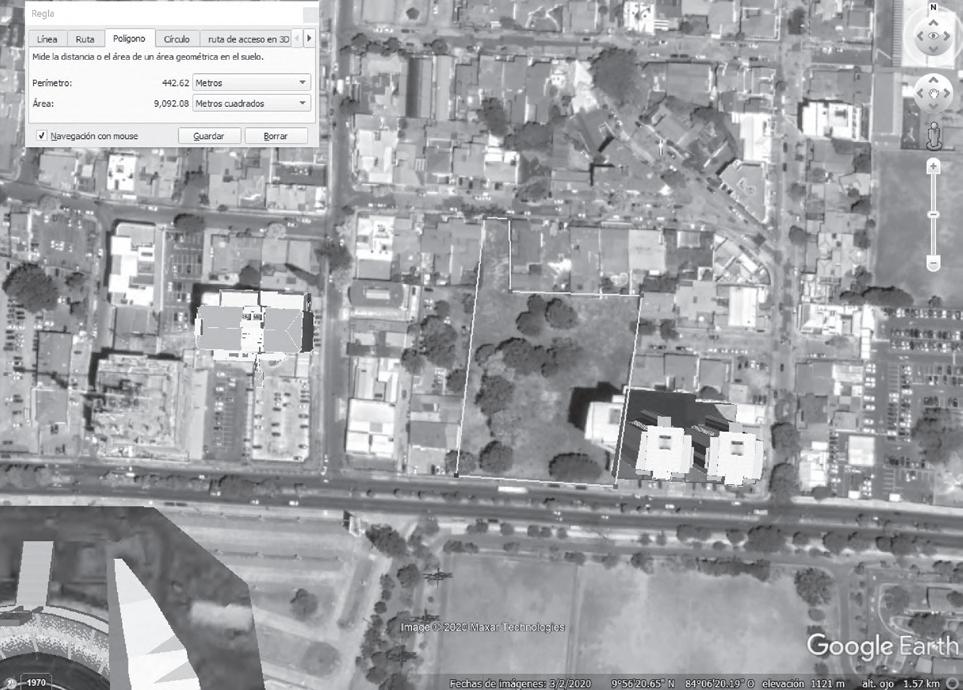

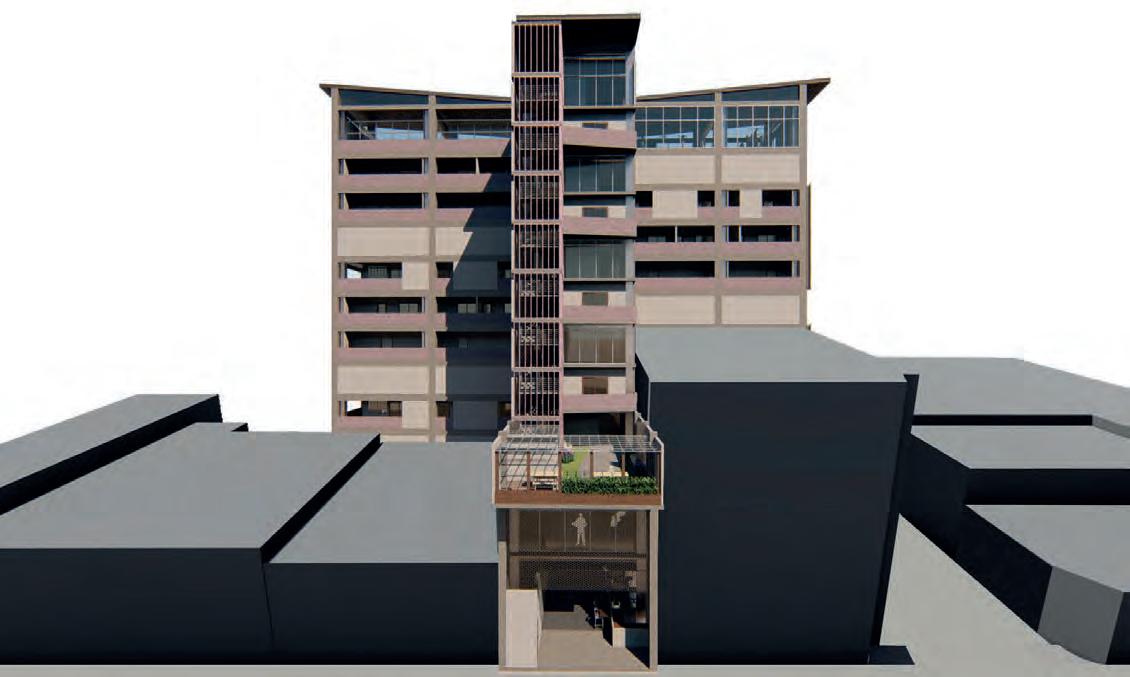

Ubicado en paseo Colón, el lote cuenta con 1000m2 de terreno y se anexa a un edificio por medio del uso de un puente urbano.

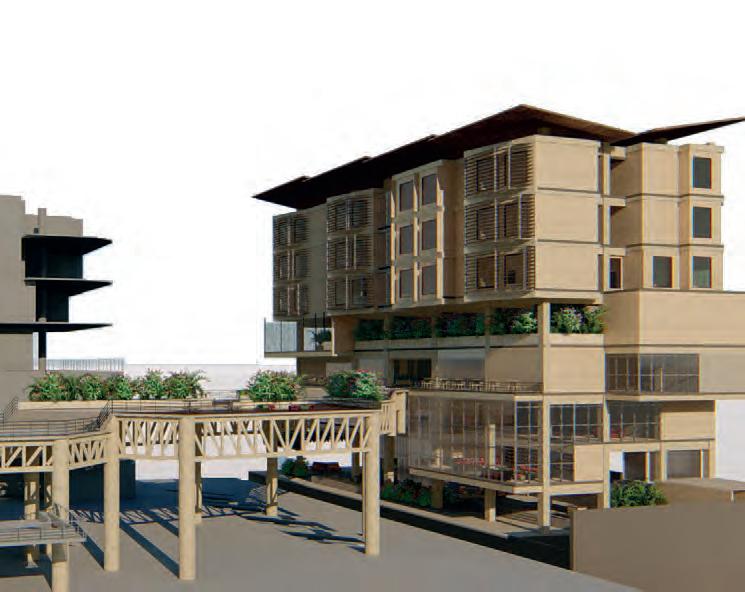

Render vista externa desde el puente / mirador e ingreso a zona comercial de restaurantes.
Ubicación del lote, paseo Colón. Render vista externa desde vía principal en paseo Colón.
habitacional con 3 modulos
zona de reuniones, de conferencia.
SEMI-PRIVADA, comercial, comer.
permeable si es jardin de ancho de 6m
Simbologia
Cuarto nivel a piso 7, habitacional con 3 modulos distitnos, segun el usuario.

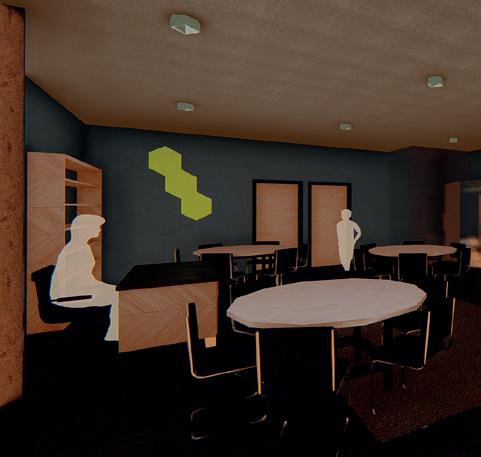

Tercer nivel, area PRIVADA, zona de reuniones, oficinas administrativas y sala de conferencia.
Segundo nivel, area SEMI-PRIVADA, comercial, zona de descanso, pausa y comer.
Estructura modular, acabado permeable si es jardin o rigidigo para negocios.

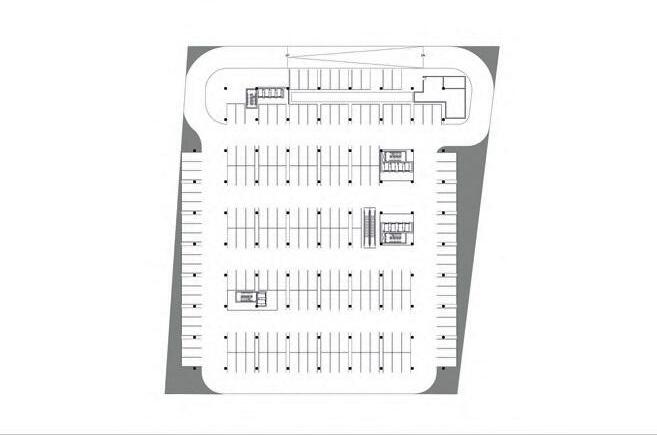

Ramapa de acceso al parqueo de ancho de 6m y de 18%.
Cuarto nivel a piso 7, habitacional con 3 modulos distitnos, segun el usuario.
Tercer nivel, area PRIVADA, zona de reuniones, oficinas administrativas y sala de conferencia.
Segundo nivel, area SEMI-PRIVADA, comercial, zona de descanso, pausa y comer.
Estructura modular, acabado permeable si es
Fachada inclinada con angulo y direccion, a la plaza en frente.
El proyecto surge en relación al edificio aledaño de en frente, por lo que ambos deben poder tener una comunicación directa y beneficio mutuo. La propuesta realizada contempla como principal pauta de diseño el uso de elementos verticales que articulen la atmósfera del espacio y ayuden a delimitar distintos cerramientos, al mismo tiempo tener un uso directo en función a la recolección de las aguas pluviales, por medio de pared “lloronas”, las cuales benefician al proyecto para poder integrar jardines aéreos y patios de luz, que colaboran con la ventilación interna y generan una atmósfera optima.
Fachada inclinada con angulo y direccion, a la plaza en frente.
El manejo pluvial esta diseñado en base a una losa-canoa que distribuye por medio de canales internos el agua recolectada hasta espejos de agua ubicados en el nivel 4 del proyecto, un espacio diseñado como jardín aéreo y de convivencia social.
Balcon del tercer nivel.
Segundo nivel, parte en voladizo, genera y marca un acceso en el primer nivel.
Altura a nivel de piso +0.70cm
Plaza a disenar, a mas de la altura doble, contara con pergolas que delimiten, el acceso.
Uso de containers como módulos comerciales en el primer nivel del proyecto / plaza gastronómica.
Balcon del tercer nivel.
Segundo nivel, parte en voladizo, genera y marca un acceso en el primer nivel.
Altura a nivel de piso +0.70cm Plaza a disenar, a mas de la altura doble, contara con pergolas que delimiten, el acceso.
OFICINAS
Esquema de relación y zonificación de espacios.

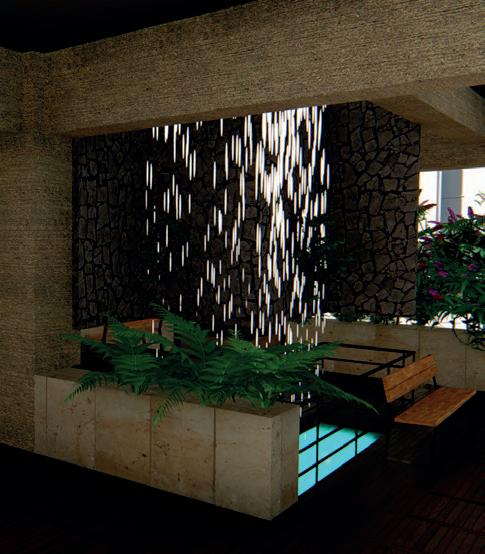

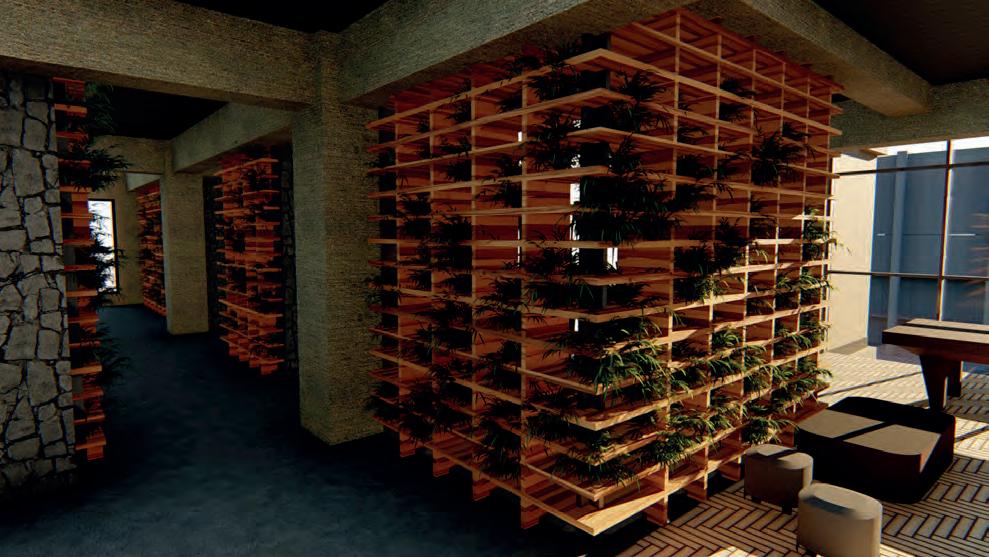

Uso de vegetación de forma aérea, generando un pateo interno en relación con las paredes “lloronas”. Elementos que ayudan a delimitar el espacio y recorriendo todo el proyecto de forma vertical.
El análisis de puntos importantes y comportamientos que se dan en la zona a trabajar confirman los ejes visuales importantes como el edificio aledaño, el Hospital de Niños, y los comercios ubicados en la zona de la Coca Cola.
Con base en los ejes de jerarquía se define el ingreso principal al edificio y la morfología del proyecto.

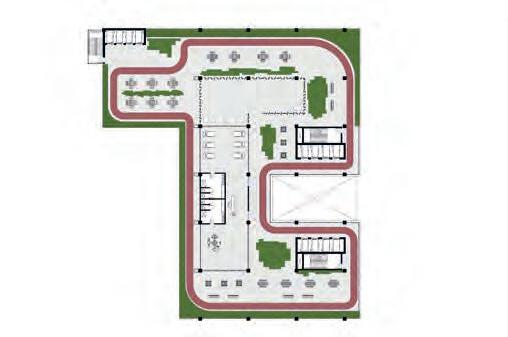

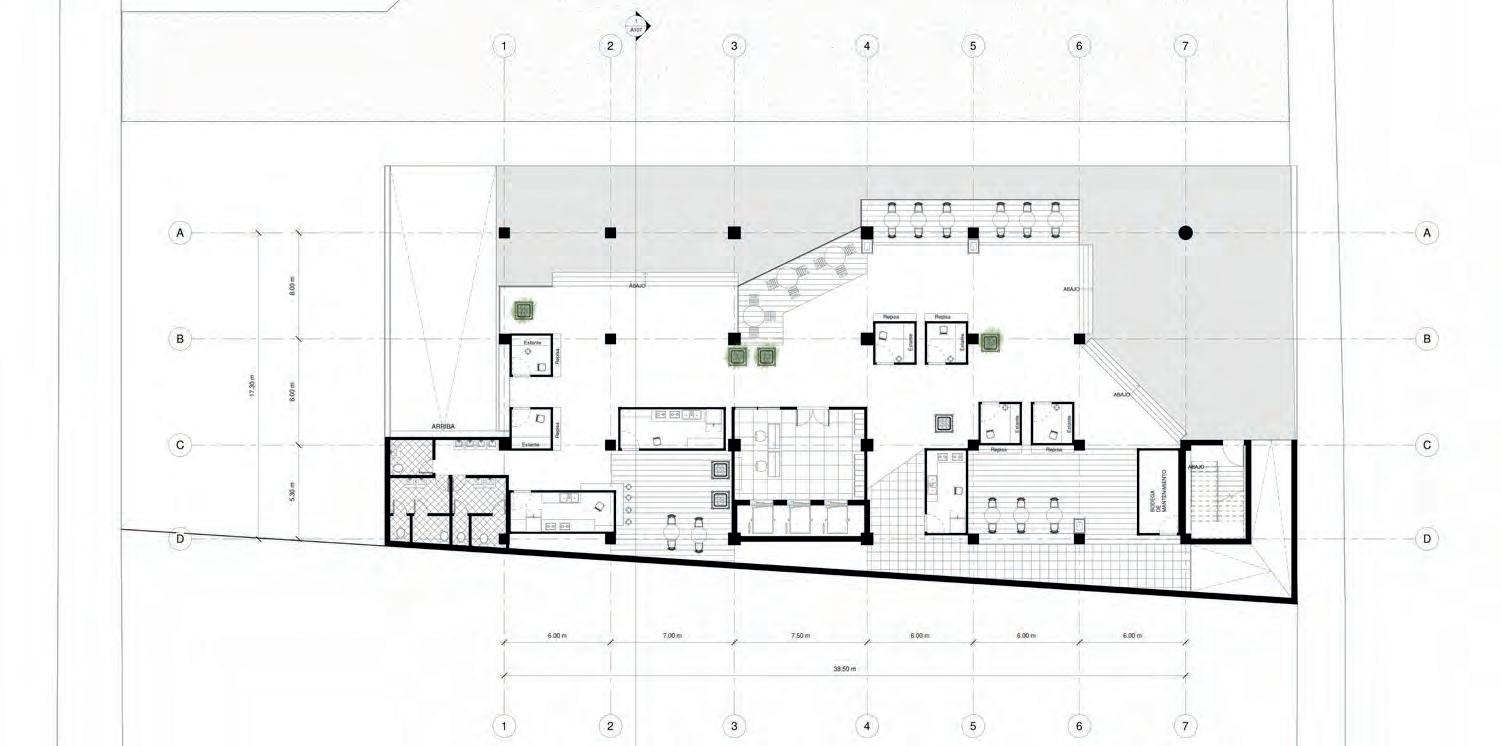

Planta Arquitectónica Nivel 1. Plaza gastronómica.

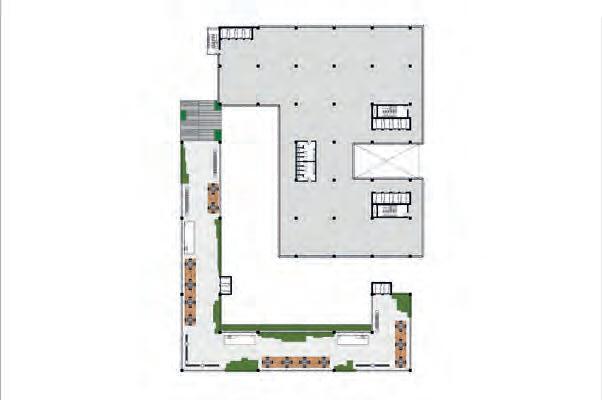

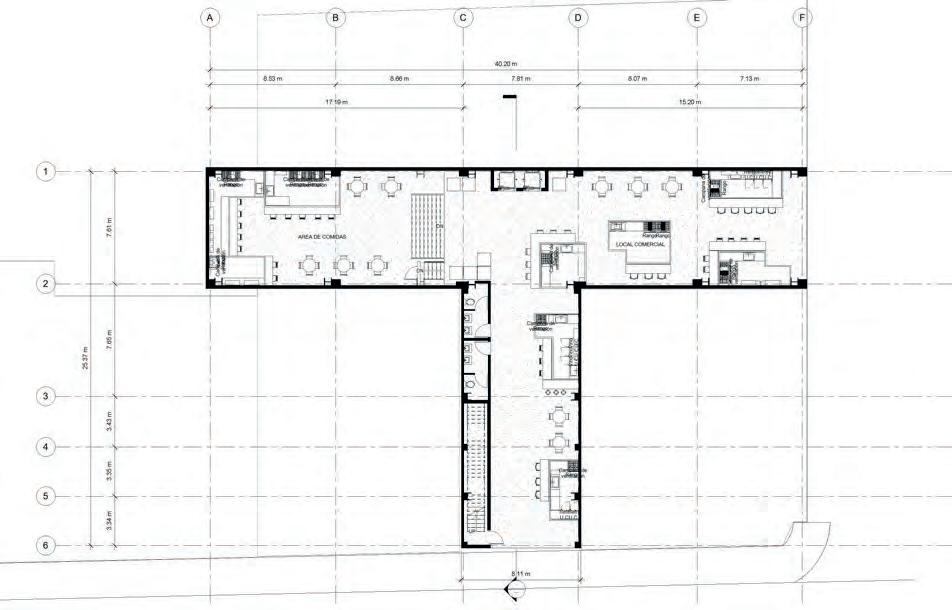

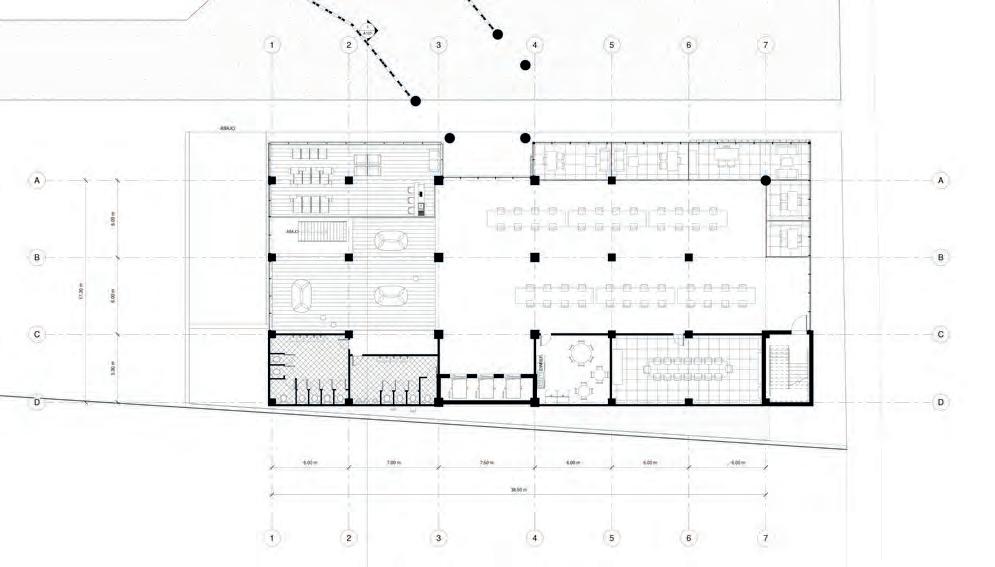

Planta Arquitectónica Nivel 2. Oficinas.

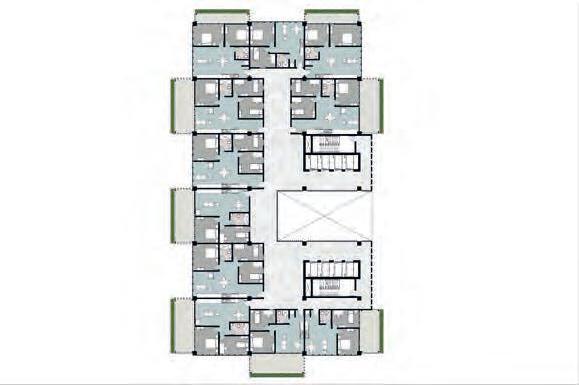

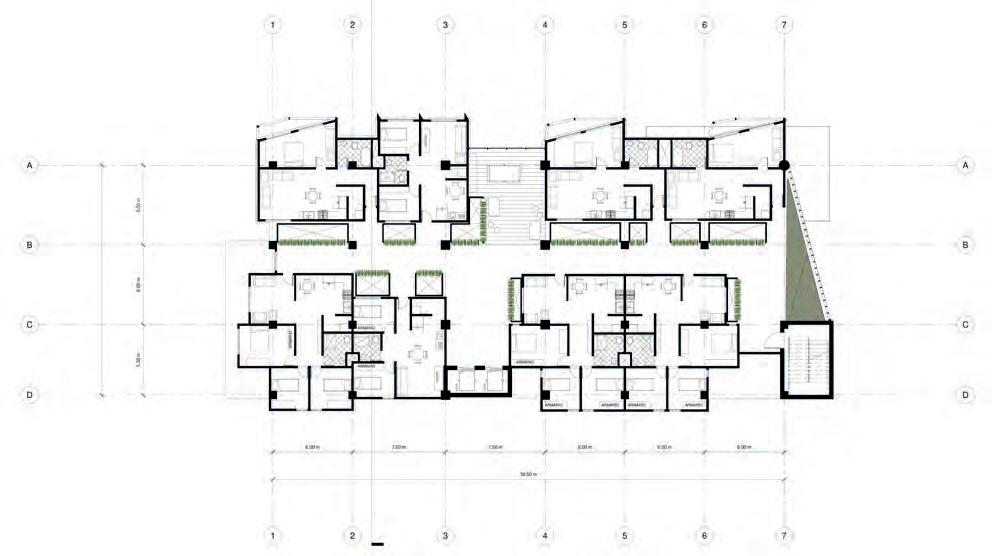

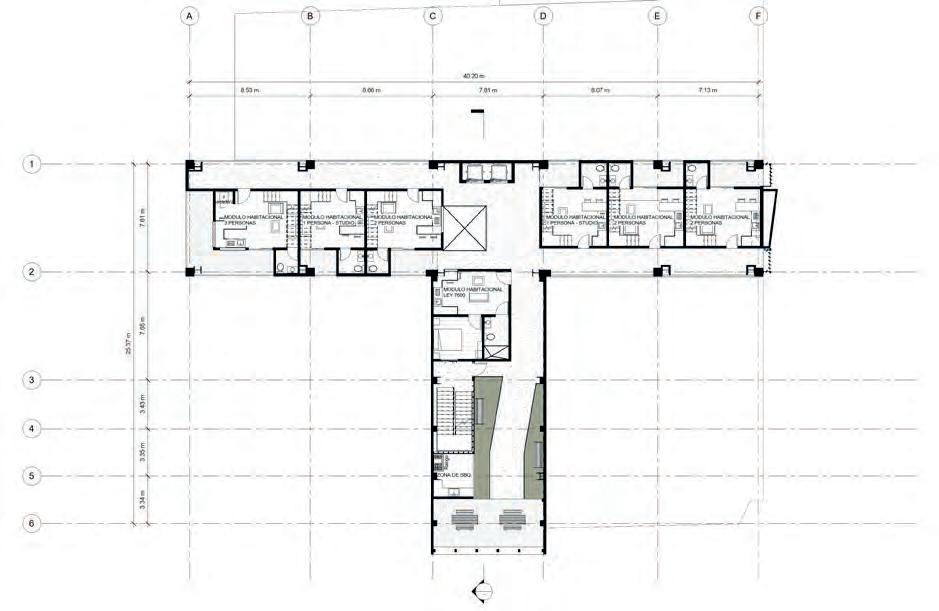

Planta Arquitectónica Nivel 4. Residencias.
El proyecto de taller social realizado en la comunidad de Ojochal, Puntarenas, surge a partir de un convenio y compromiso con la región, para este se realizo un concurso entre estudiantes de la generación y se presentaron diversas propuestas con base en las necesidades del usuario, realizando la construcción del proyecto ganador en este caso un punto de estancia como apreciador del espacio natural con forma de paraboloide hiperbólico, el cuál fue diseñado por el grupo compuesto de las estudiantes Jenny Cruz y Erín Zuñiga.
La participación de toda la generación de estudiantes erradico en la construcción del proyecto en un periodo de dos semanas, compuesto en su mayoría de bambú y otros elementos donados por empresas terceras como lo fue el deck de madera, largueros de bambú y sacos de cemento para los cimientos.

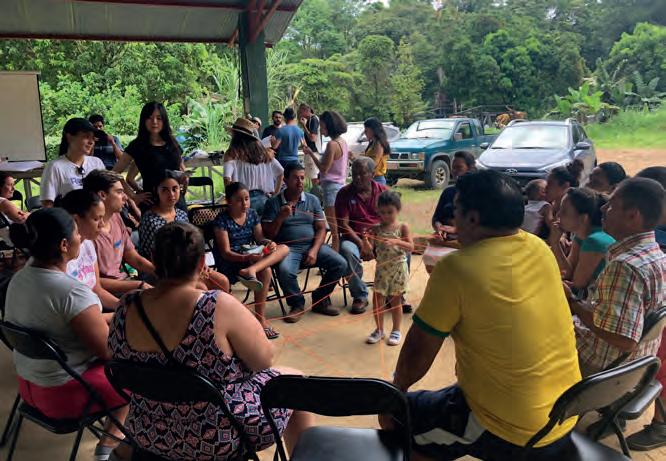

Se realizaron actividades con participación de la comunidad de Ojochal en donde se discutieron sus necesidades y deseos para el proyecto a diseñar, la alta asistencia e interés demostrado por la comunidad evidencio la importancia del taller para la región.
Entre lo discutido con las personas que asistieron a la reunión se menciono principalmente acondicionar el espacio del salón comunal para el uso mixto de emprendimiento y zonas de estancia para los distintos grupos de edad, para lo cuál se consideró realizar extensiones del inmueble construido, graderías con vestidores o un mirador que aproveche al máximo las condiciones de la región y su topografía irregular.

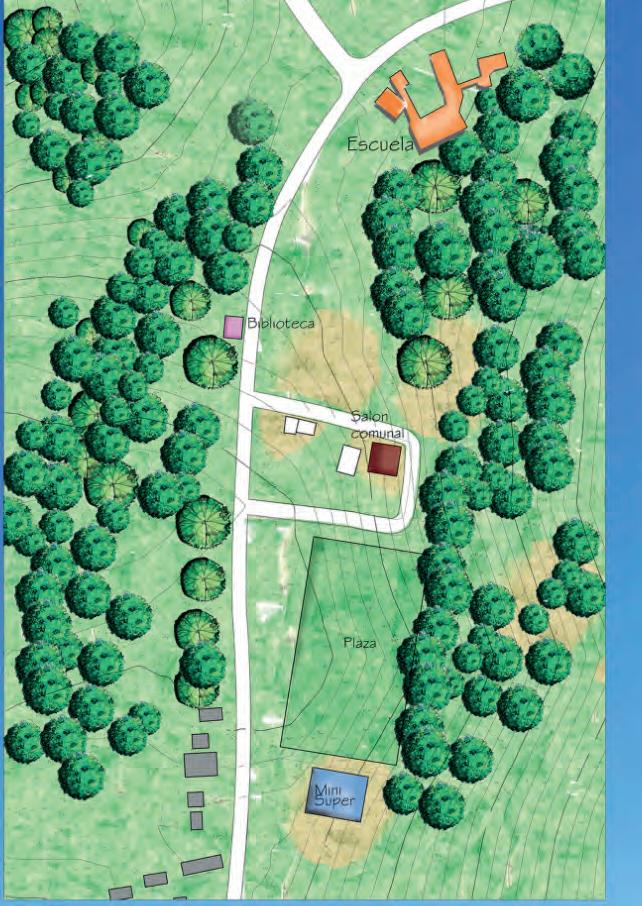

Se analiza el entorno inmediato a trabajar y la presente vegetación de la zona.

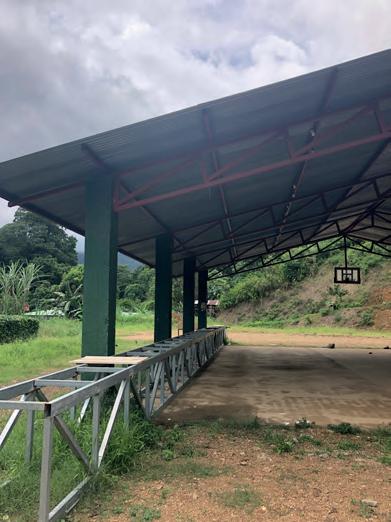

El salón comunal presenta una estructura simple en concreto con cerchas en metal y una cubierta a dos aguas. Este espacio es utilizado como antigua cancha de basketball. La estructura existe se encuentra en excelentes condiciones.

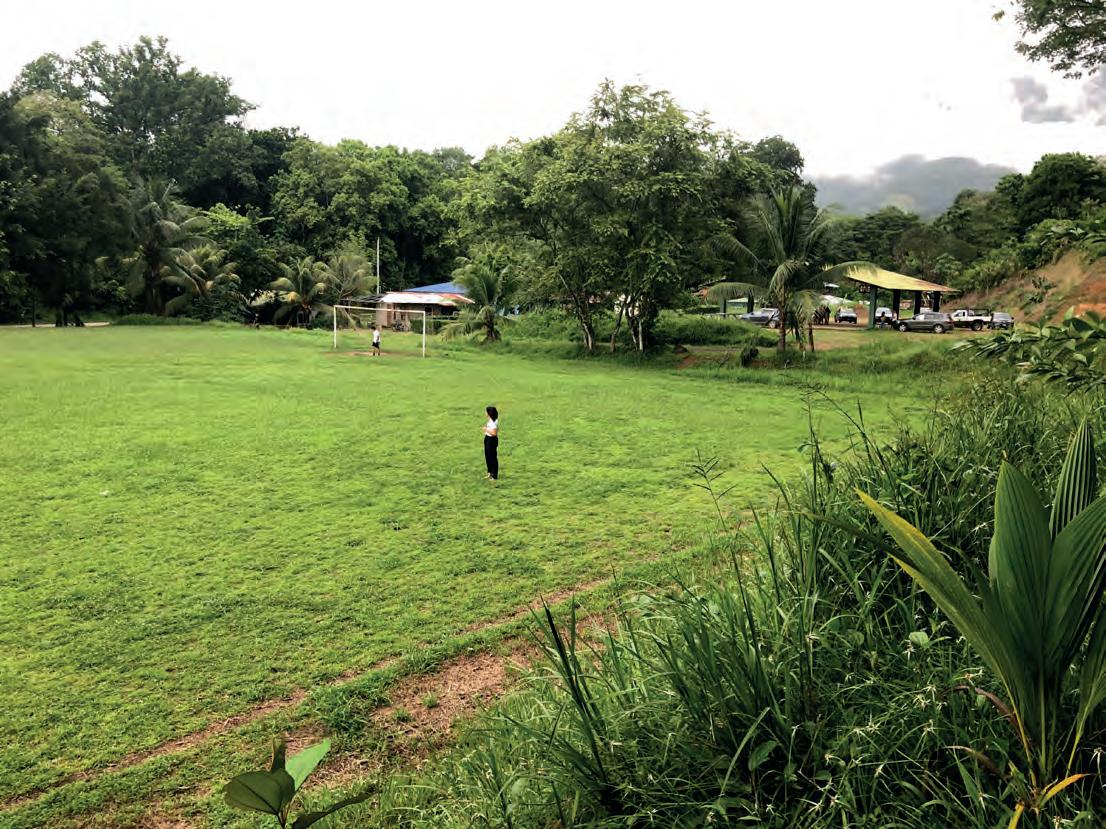

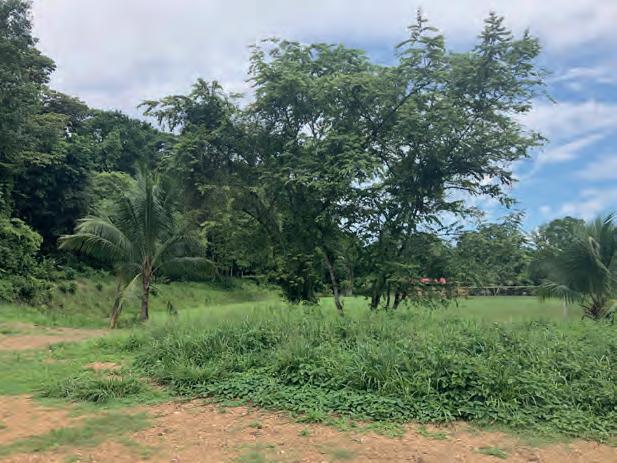

En los alrededores del punto a trabajar, se observa un desnivel predominante que conecta al salón comunal con la plaza deportiva, este espacio es apto para la propuesta de diseño.

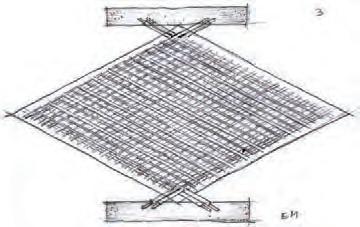

Detalle unión estructural, realizado por Verónica Polanco.

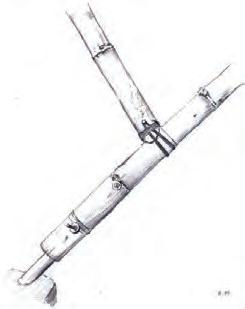

Detalle constructivo arriostre, realizado por Verónica Polanco.

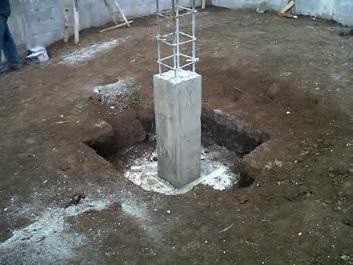

Para la construcción en sitio del proyecto se organizo previamente una inducción acerca del uso correcto del bambú, con un invitado experto, del cuál aprendimos el proceso desde su corte, la curación para un uso optimo y el sistema de amarre para poder realizar las uniones tipo boca de pescado y la colocación de los detalles de los bulones, tornillería, etc.
Para este proceso se opto por utilizar el bambú como elemento constructivo principal, del cuál se apoya la estructura total del proyecto con largueros amarrados para garantizar la morfología de la paraboloide hiperbólica y cortes en tiras finas para el entretejido de la cubierta.
La propuesta realizada brinda espacios de estancia en las cercanías de la plaza deportiva y aporta una pieza clave como inicio en el desarrollo del espacio urbano de la zona.

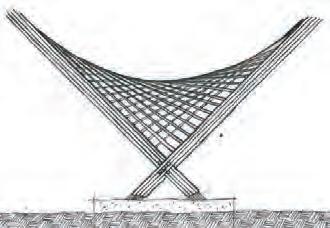

Visualización de fundación, dibujo realizado por Eunmi Jeoung.

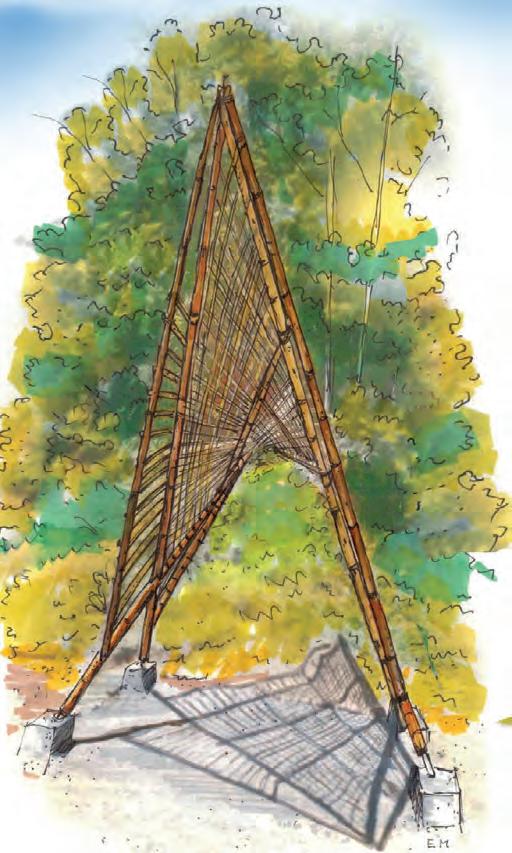

Visualización del proyecto en sitio, dibujo realizado por Eunmi Jeoung.

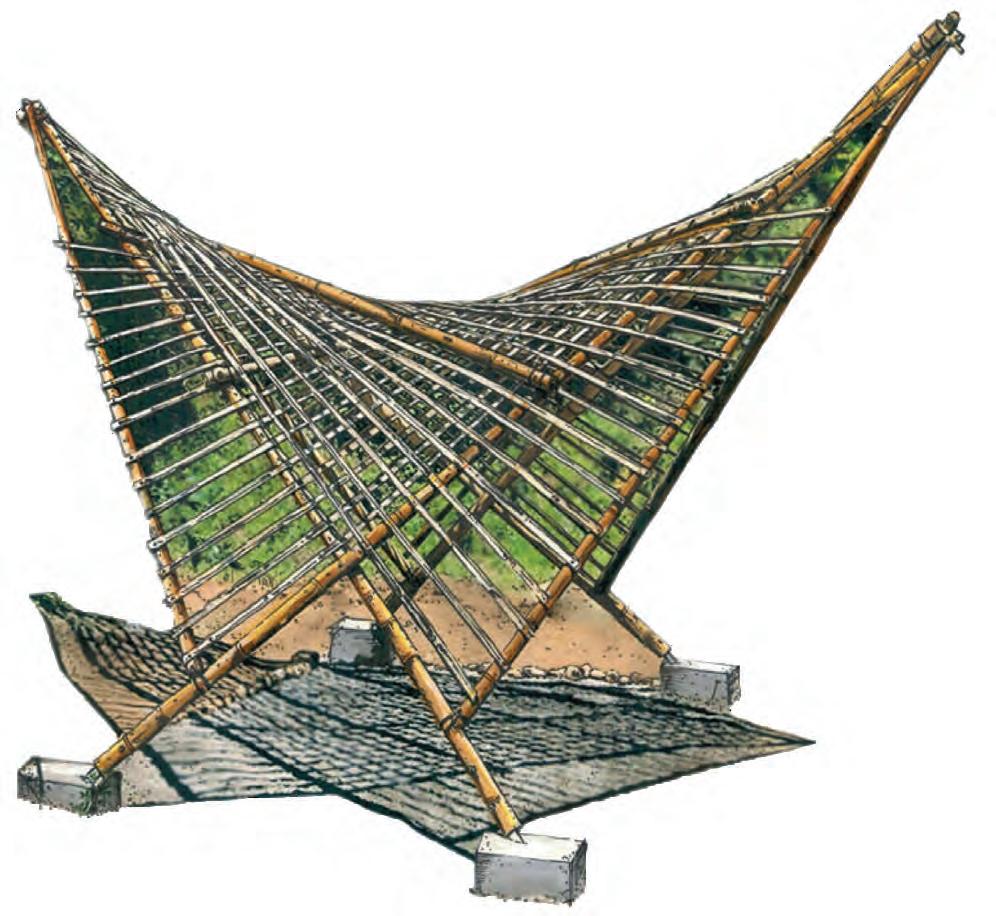

Visualización del proyecto, dibujo realizado por Eunmi Jeoung.

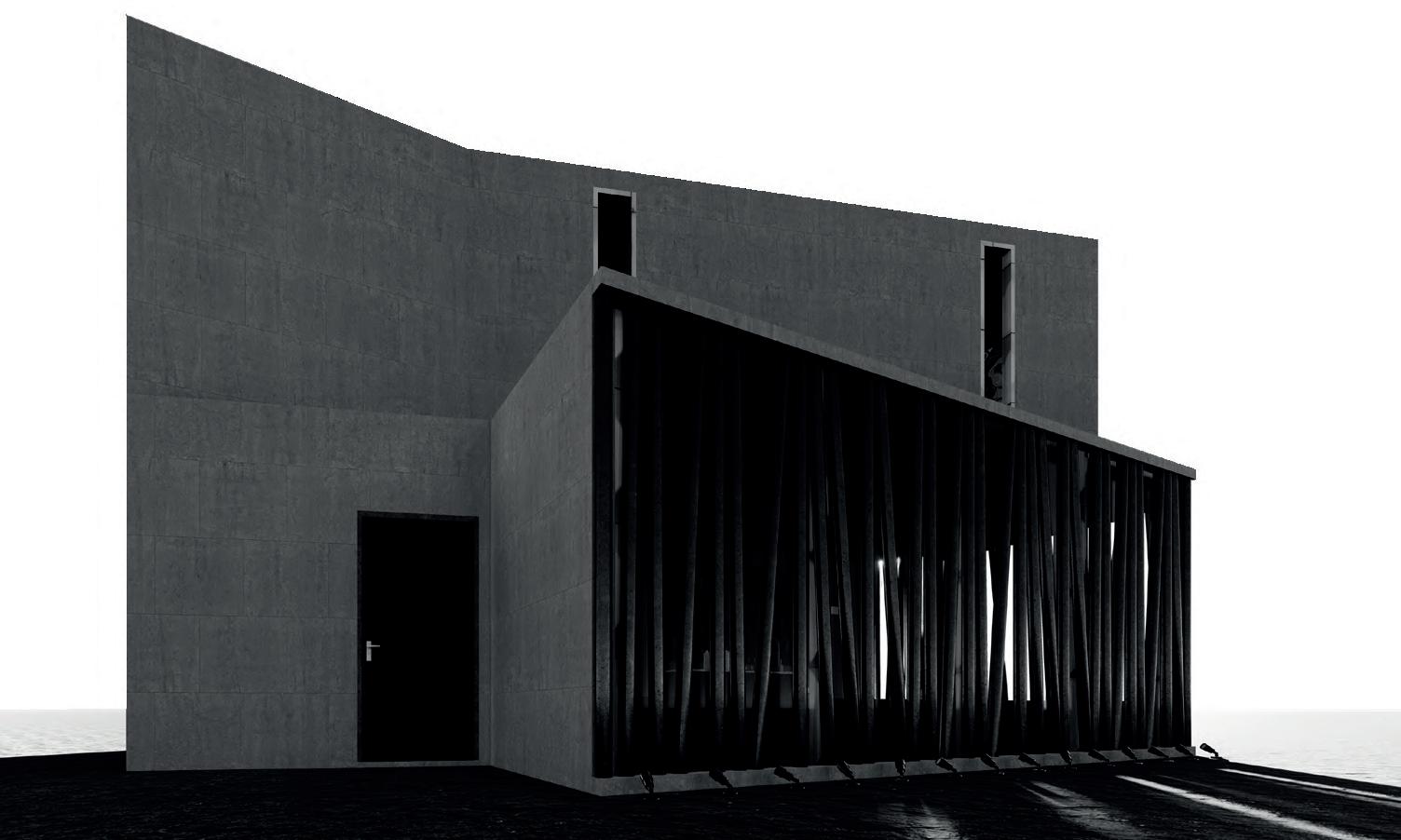

Vivienda unipersonal para el personaje de Pablo Picasso pintor español que influyo mucho en el siglo XX y creador del cubismo, se analiza al usuario clave y se define su personalidad como una persona ególatra, solitaria y oportunista con las mujeres a quienes utiliza como inspiración de su arte.
Para este proyecto se realizan maquetas de caso de estudio con entornos sensoriales y los resultados se aplican por medio de pautas de diseño en la vivienda como lo es el ingreso de luz indirecta mediante cierres ocultos, cierres permeables y texturas mixtas evocando un espacio de purificación y santuario de arte.
El Guernica, presenta simbolismos que representan una época dolorosa y trágica para la cultura española, la cuál funciona como insumo de diseño al evidenciar la personalidad del artista.

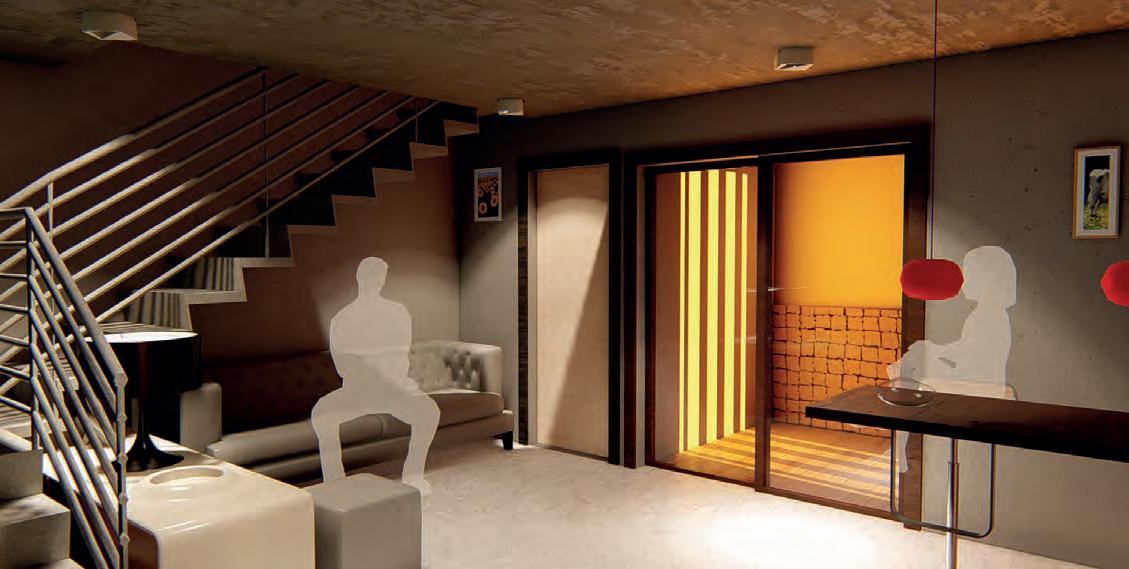

Ubicado dentro de una vivienda declarada patrimonio, se propone agregar un espacio de taller y área de inspiración para su arte, un espacio para apreciar a sus musas y utilizar el inmueble construido remodelado como vivienda, galería de exhibición y museo.
Cubierta verde, lamina vegetal de zacate. Lamina de aislante térmico, impermeable.
2
Viga estructural tipo “I” en acero, 15cm x 30cm.
3
4
5
6
7
8
9
Bloque de concreto 40cm x 15cm x 20cm. Acabado en concreto expuesto pulido. Repello de capa gruesa para exteriores.
Capa densa de piedra natural. Lamina resistente impermeable a la humedad.
Estructura de cielo falso. Materialidad de gypsum con acabado en cuerina. Madera como material de amarre y estructural.
Estructura de metal para luminaria de cielo. Acabado en metal oscuro, pintado en negro mate.
Mueble empotrado de cuero fino. Estructurado por madera.
Luminaria “downlight” Tecnolite. Empotrada en el cielo falso.
Marco de ventana en acero.
Vidrio opaco para tragaluz. Espesor de 5cm.
Zapata corrida en hormigón armado. Bloque encadenado 19x19x19. Aros para pedestal de concreto con varilla #4. Refuerzo horizontal varilla #4 @15.
Luminaria de cielo en metal opaco. Luces de Tecnolite.
Columna decorativa de acero. Medida de 3m.
Vidrio, ventana de 15cm.
Lamina de metaldeck estructural. Lose de concreto chorreada de 5cm.
Cielo falso, lamina olympia micro climaplus con bisel, a 2cm x 2m x 5/8.
Lamina Denglass rellena y pintada, acabado mate oscuro.
Madera semidura tratada para soporte de ventana estructural de 2cm x 3cm.
Acabado de cerámica sobre losa de concreto de 5cm.
Mockup logotipo aplicado en stickers.
Se realiza una propuesta nueva del logotipo y manual de marca de la asociación “Cosechando Sonrisas”. Reforzando elementos existentes del logo existente se re-diseñan los personas (niños) y se les otorga expresiones de personalidad. La paleta de colores se conserva y se define una nueva tipografía.
Se diseñan elementos visuales para publicaciones en redes sociales sobre diversos comunicados como charlas de interés para los padres de familia y niños beneficias con el programa del comedor infantil.
Adicionalmente se realiza una muestra del nuevo logo aplicado en prendas para uso de los funcionarios de la organización.
