DOCENTE ARQ. JHON HAROL GONZALES GARAY
CONSTRUCCIÓN III
RAMIREZ PEREZ EMMA C. PUELLES DAVILA CARLOS A GONZALES BOLAÑOS GRACIELA S CICLO VI
ARQUITECTÓNICOGLOSARIO
Pág. 01 - 02
Pág. 15 - 16
BÓVEDA DE ALJIBE CARACTERÍSTICAS
BÓVEDA DE CAÑÓN CARACTERÍSTICAS
Pág. 11 - 12
BÓVEDA DE CAÑÓN PERALTADA CARACTERÍSTICAS
BÓVEDA DE ARISTA CARACTERÍSTICAS
BÓVEDA DE CAÑÓN APUNTADO CARACTERÍSTICAS
BÓVEDA DE CRUCERÍA CARACTERÍSTICAS
Pág. 17 - 18
0302
BÓVEDA CALADA CARACTERÍSTICAS
BÓVEDA ANULAR CARACTERÍSTICAS
BÓVEDAS CARACTERÍSTICAS
BÓVEDA DE ABANICO CARACTERÍSTICAS
Pág. 01 - 02
Pág. 09 - 10
Pág. 05 - 06
01
Pág. 07- 08
Pág. 03 - 04
10090807060504 ÍNDICE
Pág. 13 - 14
CARACTERÍSTICAS
BÓVEDA DE CUARTO DE ESFERA
BÓVEDA DE LUNETOS
BÓVEDA MAYA
Pág. 01 - 02
CARACTERÍSTICAS Pág. 27 - 28
BÓVEDA PLANA
BÓVEDA SEXPARTIDA
CARACTERÍSTICAS Pág. 23 - 24
CARACTERÍSTICAS
20191817161514131211
Pág. 19 - 20
BÓVEDAS Y SUS TIPOLOGÍAS
CARACTERÍSTICAS
BÓVEDA VAÍDA
BÓVEDA TABICADA
CARACTERÍSTICAS Pág. 33 - 34
BÓVEDA DE CUARTO DE CAÑÓN
Pág. 35- 36
CARACTERÍSTICAS Pág. 31 - 32
CARACTERÍSTICAS Pág. 29 - 30
Pág. 25 - 26
CARACTERÍSTICAS
CARACTERÍSTICAS
BÓVEDA DE RINCÓN DE CLAUSTRO
Pág. 21 - 22
BÓVEDA ESTRELLADA
01
01
BÓVEDA
SE LLAMA BÓVEDA A UNA ESTRUCTURA ARQUEADA QUE PERMITE LA COBERTURA DEL ESPACIO EXISTENTE ENTRE DOS APOYOS. LA BÓVEDA, POR LO TANTO, SIRVE COMO CUBIERTA O COMPONE EL TECHO DE LA LOSCONSTRUCCIÓN.ELEMENTOS
NERVIOS: SON LOS ARCOS DE DOVELAS INDEPENDIENTES DE LOS TÉMPANOS EN LAS ARISTAS.
APOYOS: SON LAS PARTES DE LOS MUROS O PILARES SOBRE LOS QUE DESCANSA LA BÓVEDA. PUNTOS DE ARRANQUE: SON LOS DE LOS ARCOS QUE COMPONEN LA BÓVEDA.
FLECHA: ES LA ALTURA DESDE EL ARRANQUE A LA CLAVE. ESPESOR: ES LA DISTANCIA ENTRE EL TRASDÓS Y EL INTRADÓS DE LA BÓVEDA.
CARACTERÍSTICAS
MURO FRONTAL: ES EL QUE CIERRA LA BÓVEDA EN SUS PARTES ABIERTAS.
LUNETO: ES LA ABERTURA PRACTICADA EN LA BÓVEDA DE OTRA BÓVEDA QUE PENETRA EN ELLA.
DE UNA BÓVEDA TRABAJAN A TRAVÉS DE LA COMPRESIÓN: POR ESO SE NECESITA CONO CER LA RESISTENCIA DE LOS APOYOS O MUROS LATERALES QUE DEBEN SOPORTAR LA FUERZA EJERCIDA POR LA BÓVEDA. LAS LÍNEAS DE EMPUJE, EN OCASIONES, SE CONCENTRAN EN LOS ARCOS ENTRECRUZA DOS CONOCIDOS COMO NERVIOS. LAS GALERÍAS SUBTERRÁNEAS, LAS CATEDRALES Y LAS NAVES INDUS TRIALES SON ALGUNOS DE LOS ESPACIOS QUE SUELEN CONTAR CON BÓVEDAS. ELEMENTOS DE LA BÓVEDA
DOVELAS: SON LAS PIEZAS ELEMENTALES QUE COMPONEN LA BÓVEDA.
SALMERES: SON LAS DOVELAS EN LAS LÍNEAS DE ARRANQUE DE LA BÓVEDA.
LUZ: ES LA DISTANCIA ENTRE LOS APOYOS O ARRANQUES DE LA BÓVEDA.
ADEVÓB 01 02 03 04 05 06 07 08 09 10 SORTO 02
BÓVEDA
TRAMO DE LA BÓVEDA: ES CADA ELEMENTO INDIVIDUAL DE UNA BÓVEDA MAYOR FORMADA POR LA SUCE SIÓN DE OTRAS MENORES.
DIMENSIONES
CLAVE: ES LA DOVELA CENTRAL QUE CIERRA LA BÓVEDA.
03 BÓVEDA ANULAR 02
ES
UNA BÓVEDA EN FORMA DE ANILLO, QUE TIENE COMO FUNCIÓN CUBRIR UN ESPACIO CUYO PLANO ESTÁ FORMADO POR EL ÁREA ENTRE DOS CÍRCULOS CONCÉNTRICOS.
CARACTERÍSTICAS
IMAGEN
1: VISTA DE UNA BÓVEDA ANULAR
BÓVEDA ANULAR
RALUNAB. 01 02 03 04 05 06 07 08 09 10 SORTO 04
05 BÓVEDA CALADA 03
01 02 03 04 05 06 07 08 09 10 SORTO 06 ADALACB.
CONTIENE PLEMENTOS* PERFORADOS
CARACTERÍSTICAS IMAGEN
BÓVEDA CALADA 2: VISTA DE UNA BÓVEDA CALADA PARA QUE PASE LA LUZ A TRAVÉS DE ELLA. SUELE UTILIZAR SE EN LA ARQUITECTURA MUSULMANA Y EN EL GÓTICO TARDÍO. UN EJEMPLO SE ENCUENTRA EN LA CAPILLA DEL CONDESTABLE DE LA CATEDRAL DE BURGOS
07 BÓVEDA DE ABANICO 04
BÓVEDA ABANICO
01 02 03 04 05 06 07 08 09 10 SORTO 08 OCINABAB.
IMAGEN 3: VISTA DE UNA BÓVEDA ABANICO BÓVEDA CÓNICA DE FORMA CÓNCAVA CUYOS ARISTONES TIENEN FORMA DE ABANICO, SUS NERVIOS SON NUMEROSOS. ES UN ELEMENTO ARQUITECTÓNICO TÍPICO DE INGLATERRA, EN LAS FASES FINALES DEL GÓTICO
CARACTERÍSTICAS
09 BÓVEDA ALJIBE 05
01 02 03 04 05 06 07 08 09 10 SORTO 10 EBIJLAB.
BÓVEDA ALJIBE
IMAGEN 4: VISTA DE UNA BÓVEDA ALJIBE ES FORMADA POR LA CONJUNCIÓN DE DOS BÓVEDAS DE CAÑÓN SOBRE UN SOPORTE CONTINUO, REC TANGULAR O CUADRADO, LO QUE DA LUGAR A CUATRO PAÑOS TRIANGULARES ESFÉRICOS CON SUS ARISTAS ENTRANTES. CUANDO EL VÉRTICE DE UNIÓN SE SUSTITUYE POR UNA SUPERFICIE PLANA O UNA RECTA SE DENOMINA BÓVEDA ESQUIFADA, QUE SE EMPLEA GENERALMENTE PARA COBIJAR UNA PLANTA RECTANGULAR.
CARACTERÍSTICAS
11 BÓVEDA ARISTA 06
01 02 03 0 054 07 08 09 10 SORTO 12 ATSIRAB. 06
BÓVEDA ARISTA CARACTERÍSTICAS
IMAGEN 5: VISTA DE UNA BÓVEDA ARISTA ESTÁ ABOVEDADO, ESTA SE UTILIZA PARA CUBRIR ESPACIOS CUADRANGULARES; RESULTA DE LA IN TERSECCIÓN DE DOS BÓVEDAS DE CAÑÓN, QUE SE CRUZAN PERPENDICULARMENTE. GEOMÉTRICA MENTE, ESTÁ GENERADA POR DOS SUPERFICIES SEMICILÍNDRICAS ORTOGONALES CUYAS LÍNEAS DE INTERSECCIÓN, O ARISTAS, SON ARCOS DE ELIPSE QUE SE CRUZAN EN EL VÉRTICE SUPERIOR.
13 BÓVEDA DE CAÑÓN 07
BÓVEDA CAÑÓN CARACTERÍSTICAS
01 02 03 0 054 08 09 10 SORTO 14 NÓÑACB.06 07

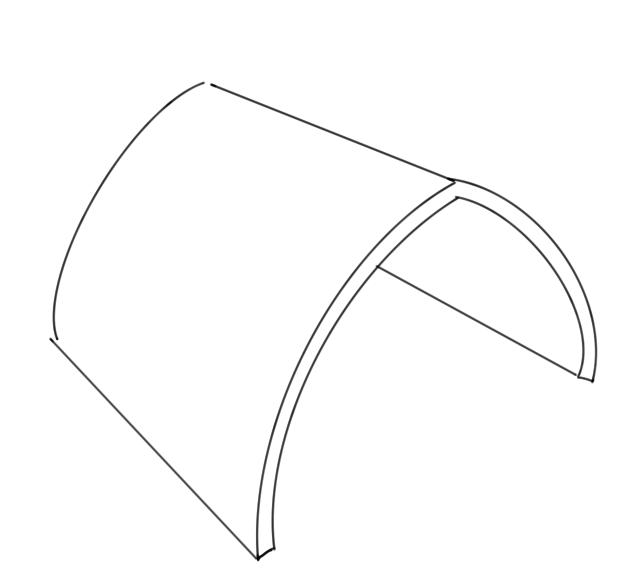

IMAGEN 6: VISTA DE UNA BÓVEDA DE CAÑÓN TIENE FORMA DE SECCIÓN SEMICIRCULAR, GENERADA POR LA PROLONGACIÓN DE UN ARCO DE MEDIO PUNTO A LO LARGO DE UN EJE LONGITUDINAL, ADEMÁS DE QUE SUS PARAMENTOS PRESENTAN LA FORMA DE MEDIA SUPERFICIE CILÍNDRICA
15 BÓVEDA DE CAÑÓN APUNTADA 08
IMAGEN 7: VISTA DE UNA BÓVEDA DE CAÑÓN APUNTADA FORMA UN ARCO APUNTADO EN SU DESPLAZAMIENTO A LO LARGO DE DOS MUROS PARALELOS, CU BRIENDO EL ESPACIO QUE HAY ENTRE ELLOS
BÓVEDA DE CAÑÓN APUNTADA CARACTERÍSTICAS
01 02 03 04 05 09 10 SORTO 16 A.NÓÑACB. 06 07 08
BÓVEDA DE CAÑÓN PERALTADA
17
09
01 02 03 04 05 10 SORTO 18 P.NÓÑACB. 06 07 08 09
BÓVEDA DE CAÑÓN PERALTADA CARACTERÍSTICAS
IMAGEN 9: VISTA DE UNA BÓVEDA DE CAÑÓN PERTALTADA SU GENERATRIZ ES UN ARCO PERALTADO A TRAVÉS DE UN EJE LONGITUDINAL (DIRECTRIZ RECTA). EN ESTE TIPO, LA FLECHA O DISTANCIA ENTRE ARRANQUE Y CLAVE DE BÓVEDA* ES MAYOR QUE LA MITAD DE LA DISTANCIA ENTRE LOS ESTRIBOS O APOYOS.
19 BÓVEDA DE CRUCERÍA 10
IMAGEN 9: VISTA DE UNA BÓVEDA DE CRUCERÍA SE DESARROLLA A PARTIR DE LA DE ARISTA Y CUYA ESTRUCTURA ESTÁ COMPUESTA POR ARCOS QUE SE CRUZAN DIAGONALMENTE, TAMBIÉN LLAMADOS NERVIOS, CON UNA CLAVE COMÚN Y CUYO ESPA CIO SE CUBRE CON UNA PLEMENTERÍA SUSTENTADA.
BÓVEDA DE CRUCERÍA CARACTERÍSTICAS
01 02 03 04 05 SORTO 20 AÍRECURCB. 06 07 08 09 10
SUS NERVIOS SE PUEDEN MULTIPLICAR, DISTINGUIÉNDOSE LOS FUNDAMENTALES SUSTENTANTES; DE CRUCERÍA O DIAGONALES, QUE NACEN EN LOS JARJAMENTOS Y QUE SE CRUZAN DIAGONALMENTE EN LA CLAVE MAYOR; LOS TERCELETES O LOS COMBADOS. LA BÓVEDA DE CRUCERÍA SE CONSTITUYE COMO UNA DE LAS PRINCIPALES CARACTERÍSTICAS DEL GÓTICO.
21 BÓVEDA DE CUARTO CAÑÓN 11
12 13 14 15 SORTO 22 C.OTRAUCB. 16 17 18 19 20 11
BÓVEDA DE CUARTO CAÑÓN CARACTERÍSTICAS
IMAGEN 10: VISTA DE UNA BÓVEDA DE CUARTO CAÑÓN CUYA SECCIÓN ES LA MITAD DE LA DE CAÑÓN, ES DECIR, LA GENERATRIZ ABARCA LA MITAD DE UN ARCO DE MEDIO PUNTO O A UN CUARTO DE CÍRCULO. TAMBIÉN SE CONOCE COMO BÓVEDA DE CUA DRANTE.
25 BÓVEDA DE CUARTO ESFERA 13
14 15 SORTO 26 E.OTRAUCB. 16 17 18 19 20 11 12 13 BÓVEDA CUARTO ESFERA CARACTERÍSTICAS IMAGEN 13: VISTA DE UNA BÓVEDA CUARTO ESFERA AQUELLA CON CÚPULA O BÓVEDA SEMICIRCULAR COMO LA QUE CUBRE UN ÁBSIDE O UN NICHO.
27 BÓVEDA LUNETOS 14
15 SORTO 28 SOTENULB. 16 17 18 19 20 11 12 13 14 BÓVEDA LUNETOS CARACTERÍSTICAS IMAGEN 14: VISTA DE UNA BÓVEDA LUNETOS AQUELLA CON CÚPULA O BÓVEDA SEMICIRCULAR COMO LA QUE CUBRE UN ÁBSIDE O UN NICHO.
29 BÓVEDA DE CUARTO CAÑÓN 15
UN ÁBSIDE O UN NICHO.
CARACTERÍSTICAS IMAGEN 15: VISTA DE UNA
SORTO 30 C.NÓCNIRB. 16 17 18 19 20 11 12 13 14 15
LUNETOS AQUELLA CON CÚPULA O BÓVEDA SEMICIRCULAR COMO LA QUE
BÓVEDA LUNETOS BÓVEDA CUBRE
31 BÓVEDA ESTRELLADA 16
32 ADALLERTSEB. 17 18 19 20 11 12 13 14 15 16
BÓVEDA ESTRELLADA CARACTERÍSTICAS
IMAGEN 16: VISTA DE UNA BÓVEDA ESTRELLADA ES CARACTERÍSTICO DEL ÚLTIMO PERÍODO DEL GÓTICO, DENOMINADO GÓTICO FLAMÍGERO O GÓTICO FLORIDO, QUE SE DESARROLLA DURANTE EL SIGLO XV Y HASTA LA LLEGADA DEL RENACIMIENTO. DE CORADA CON UNA NERVADURA QUE SE ENTRECRUZA FORMANDO UNA TRACERÍA DE ESTRELLA. LA ES TRUCTURA SE COMPLICA EN SU FORMA AL AÑADIR, ADEMÁS DE LOS ARCOS CRUCEROS*, LIGADURAS, TERCELETES*, DIAGONALES Y COMBADOS.
33 BÓVEDA MAYA 17
BÓVEDA MAYA CARACTERÍSTICAS
IMAGEN 17: VISTA DE UNA BÓVEDA MAYA TÉCNICA CONSTRUCTIVA DE APROXIMACIÓN DE HILADAS, QUE CONSISTE EN DISPONER HILADAS HO RIZONTALES DE PIEZAS QUE VUELAN UNA SOBRE LA OTRA Y VAN AVANZANDO PROGRESIVAMENTE HACIA EL INTERIOR DEL ESPACIO HASTA CERRARLO CON UNA ÚLTIMA LOSA O TAPA.
34 AYAMB. 18 19 20 11 12 13 14 15 16 17
35 BÓVEDA PLANA 18
36 ANALPB. 19 20 11 12 13 14 15 16 17 18
IMAGEN 18: VISTA DE UNA BÓVEDAPLANA
CARACTERÍSTICAS
ESTÁ FORMADA POR SIETE ANILLOS COMPUESTOS POR DOVELAS DE GRANITO DE SECCIÓN TRANSVER SAL PLANA QUE TIENEN COMO CENTRO UN CÍRCULO HECHO POR DOS SILLARES IGUALES ENTRE SÍ Y SEPARADOS POR UNA JUNTA DIAMETRAL. EL ANCHO DE CADA ANILLO ES DE ALREDEDOR DE CUARENTA CENTÍMETROS, MIENTRAS QUE EL DIÁMETRO DE LA CIRCUNFERENCIA CENTRAL ES DE OCHENTA CEN TÍMETROS. LA BÓVEDA CUBRE UNA LUZ ALGO SUPERIOR A LOS SEIS METROS Y MEDIO.
BÓVEDA PLANA
37 BÓVEDA TABICADA 19
CARACTERÍSTICAS
IMAGEN 19: VISTA DE UNA BÓVEDA TABICADA ES CONSTRUIDA POR UNA O VARIAS HOJAS DE RASILLAS O LADRILLOS COLOCADOS DE PLANO MOS TRANDO LA CARA MAYOR, UNOS A CONTINUACIÓN DE LOS OTROS, LO QUE PRODUCE LA IMPRESIÓN DE ESTAR ANTE UN TABIQUE VOLTEADO. A MENUDO SE APLICA EN BOVEDILLAS DE TECHOS Y ESCALERAS, SUPERPONIENDO VARIOS GRUESOS: DOS O TRES EN LAS PRIMERAS, TRES O CUATRO EN LAS SEGUN DAS.
38 ADACIBATB. 11 12 13 14 15 16 17 18 19 20
BÓVEDA TABICADA
39 BÓVEDA VAÍDA 20
40 ADÍAVB. 11 12 13 14 15 16 17 18 19 20 21
BÓVEDA VAÍDA
VAÍDA ES
CORRESPONDEN AL CUADRADO
IMAGEN 20: VISTA DE UNA BÓVEDA LA DIVISIÓN SEMIESFERA CON CUATRO EN PLANTA INSCRITO LA CIRCUNFERENCIA BASE DE DICHO HEMISFERIO.
PLANOS VERTICALES CUYAS TRAZAS
CARACTERÍSTICAS
DE UNA
EN
