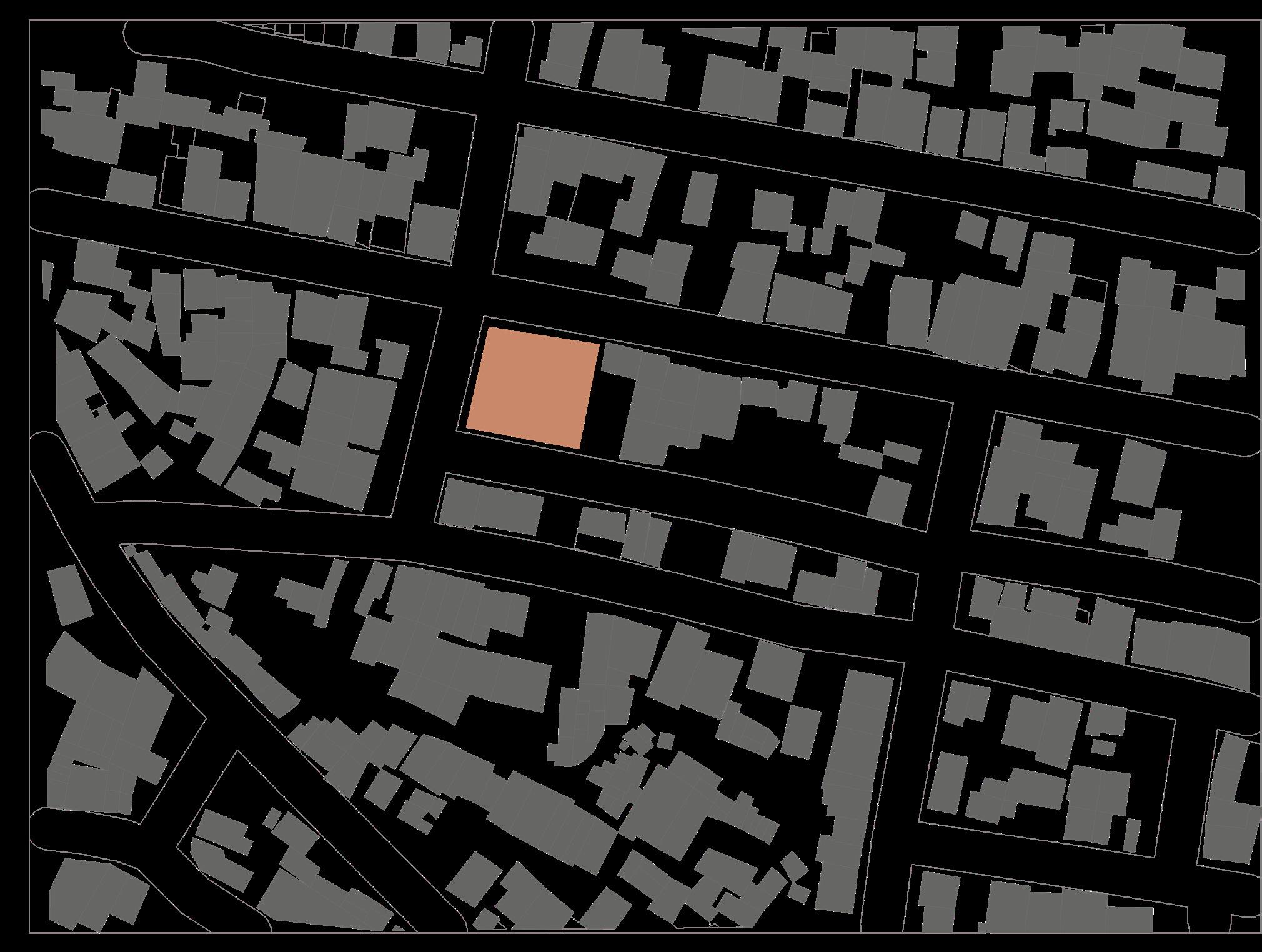

Ubicado en un barrio llamado ¨La Carpio¨, en San José, Costa Rica, tambien conocido como uno de los lugares más peligrosos, razón por la que fue apodado la ¨cueva del sapo¨. Se trata de una comunidad de alto riesgo soial y vulnerables, la cual nace años antes en condiciones precarias, donde se requiere de un espacio que una a la comunidad, y en donde los jovenes puedan ser estimulados a partir del apendizaje, con el proposito de impedir que cedan antes las presiones de la violencia y el crimen.
Este proyecto, originalmente utilizado como espacio de transformacion social, busca brindar enseñanzas, no solo a niños, sino tambien a jovenes y adultos.
Además, busca unir la comunidad y generar un interes en el aprendizaje, para así poder disminuir la violencia y crear un ambiente más seguro dentro de esta.
Antes de Cueva de Luz, la SIFAIS, funcionaba en un predios con una bodega que apenas tenía las condiciones para operar. Sin embargo, gracias a la llegada de Entre Nos At elier, quienes se ofrecieron a crear un diseño nuevo y funcional, ahora tienen espacios que facilitan el desarrollo de las actividades, así como tambien, genera atencion e intriga en las personas de la comunidad, para finalmente formar parte de la identidad del barrio.
N 01
2
CUEVA DE LUZ

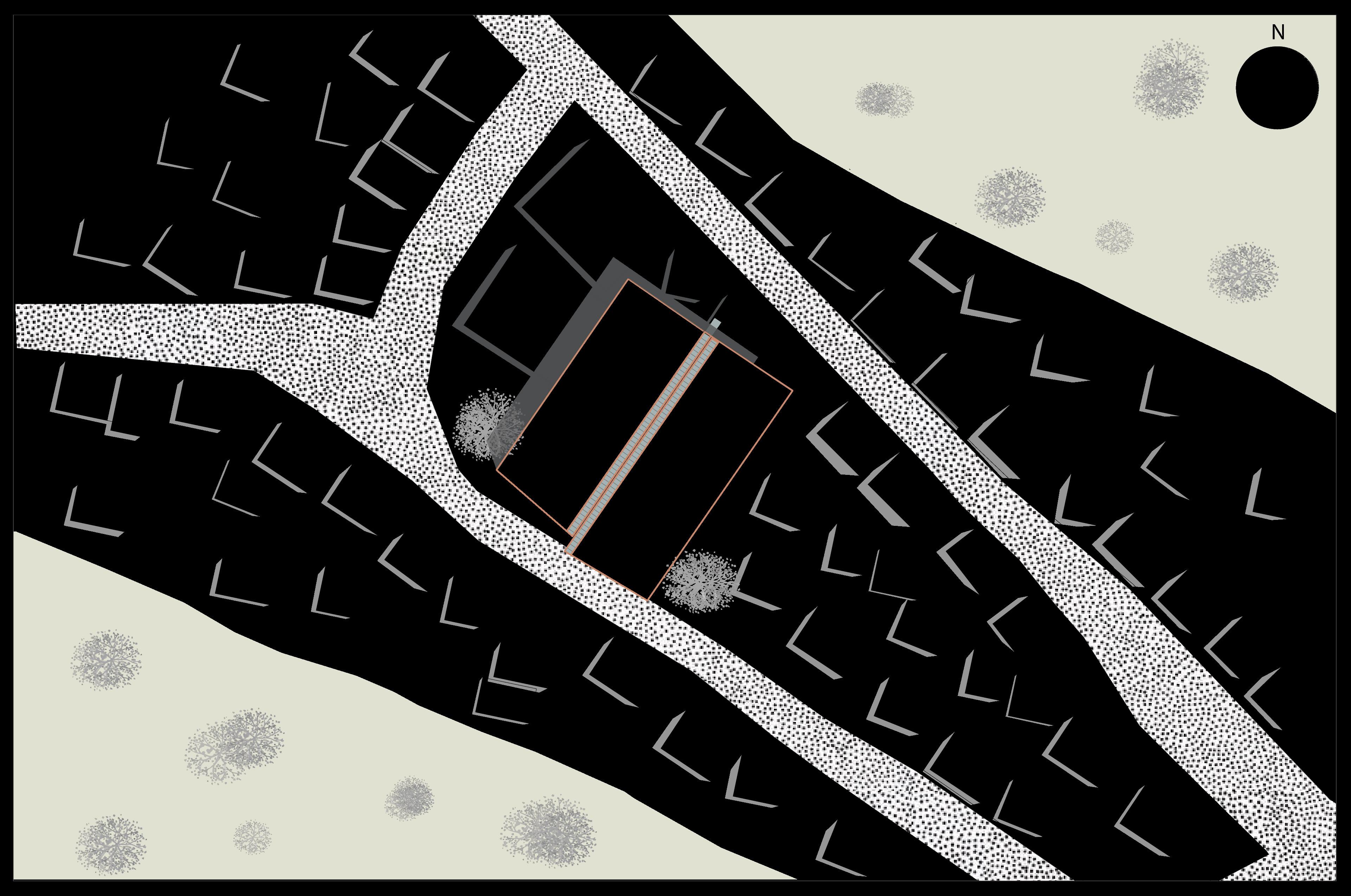

ÁREAS DE PROYECTO
1. Cocina 2. Sala multiuso/ comedor. 3. Baños. 4. Almacenamiento. 5. Sala de espera. 6. Cuarto de maquinas. 7. Sala de reunión.N+0.00 N+0.00 S
8. Oficina Administrativa.
N 2 1 3 3 3 7 7 7 8 6 5 4 02 3
Planta Baja ESC 1:100
CUEVA DE LUZ
ÁREAS DE PROYECTO
N+0.00 N+0.00 S Primer planta alta ESC 1:100 N
1. Balcón
2. Multiuso/ aula proyección y filamción.
3. Multiuso/ aula#2.
4. Multiuso/ aula#1.
5. Baños.
6. Multiuso/ salón de artes.
7. Multiuso/ danza y gimnasia.
2 3 4 7 1 6 8 8 5 1 5 1 02 4
8. Vestidor.
CUEVA DE LUZ
N+0.00 N+0.00 S
N
Segunda planta alta ESC 1:100
1. Balcón.
2. Multiuso/ sala guitarra.
3. Multiuso/ aula teclados.
4. Multiuso/ aula cuerdas.
5. Baños.
6. Multiuso/ taller costura.
7. Multiuso/ prep alimentos.
8. Multiuso/ idiomas.
1 6 7 8 9 5 2 3 4 5 1 1
9. Laboratorio computo.
ÁREAS DE PROYECTO 02 5
CUEVA DE LUZ
N+0.00 N+0.00 S
N
Tercer planta alta ESC 1:100
1. Cancha multiuso 2.
2. Cancha multiuso.
3. Balcón.
4. Radio carpio ¨La Jaula¨
5. Sala grabación ¨Cuartel de Paz¨.
6. Multiuso/ taller artes.
1 3 5 6 4 7 2
7. Baños.
02 6
ÁREAS DE PROYECTO

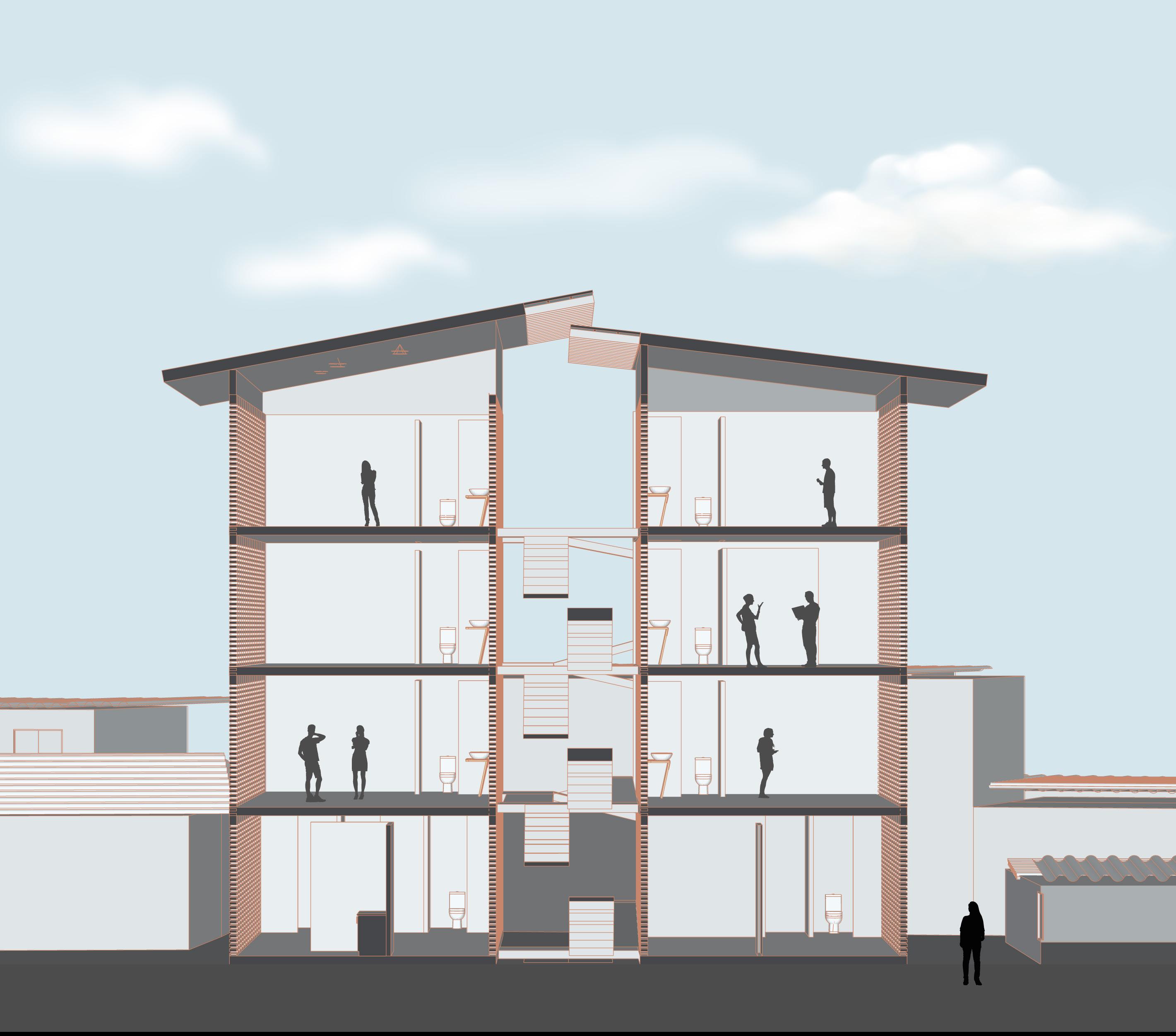

IMAGENES VECTORIAlES Y RENDERS
CUEVA DE LUZ 7
8 03
Cueva de luz es un edificio de madera considerado el más grande de la región, Sus espacios son totalmente funcionales, ademas, son espacios de multiuso en los cuales se desarrollan diferentes tipos de actividades que generan emoción y buscan que las personas creen un potencial en una de las muchas actividades.
El edificio esta hecho principalemnte de madera, pero lo que más destaca es el estar lleno de vanos o ventanas que crean una fluides eficas de vientos y luz natural.
Cuenta con rambas que van desde la planta baja, hasta el ultimo piso, siendo así inclusivo para personas con discapacidad.
9
CUEVA DE LUZ
RENDERS

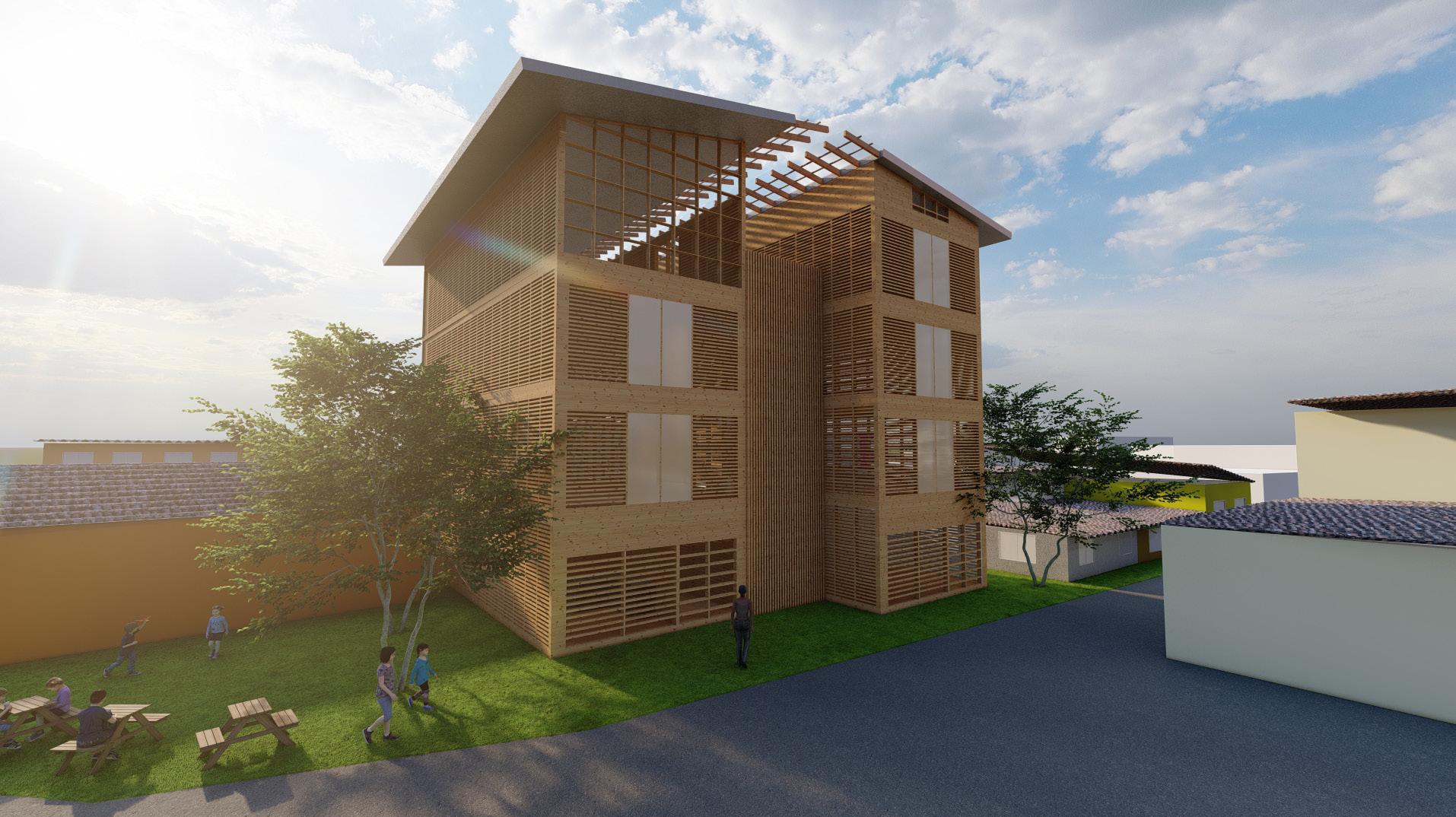

Perspectiva de dos puntos 10 04
CUEVA DE LUZ
RENDERS

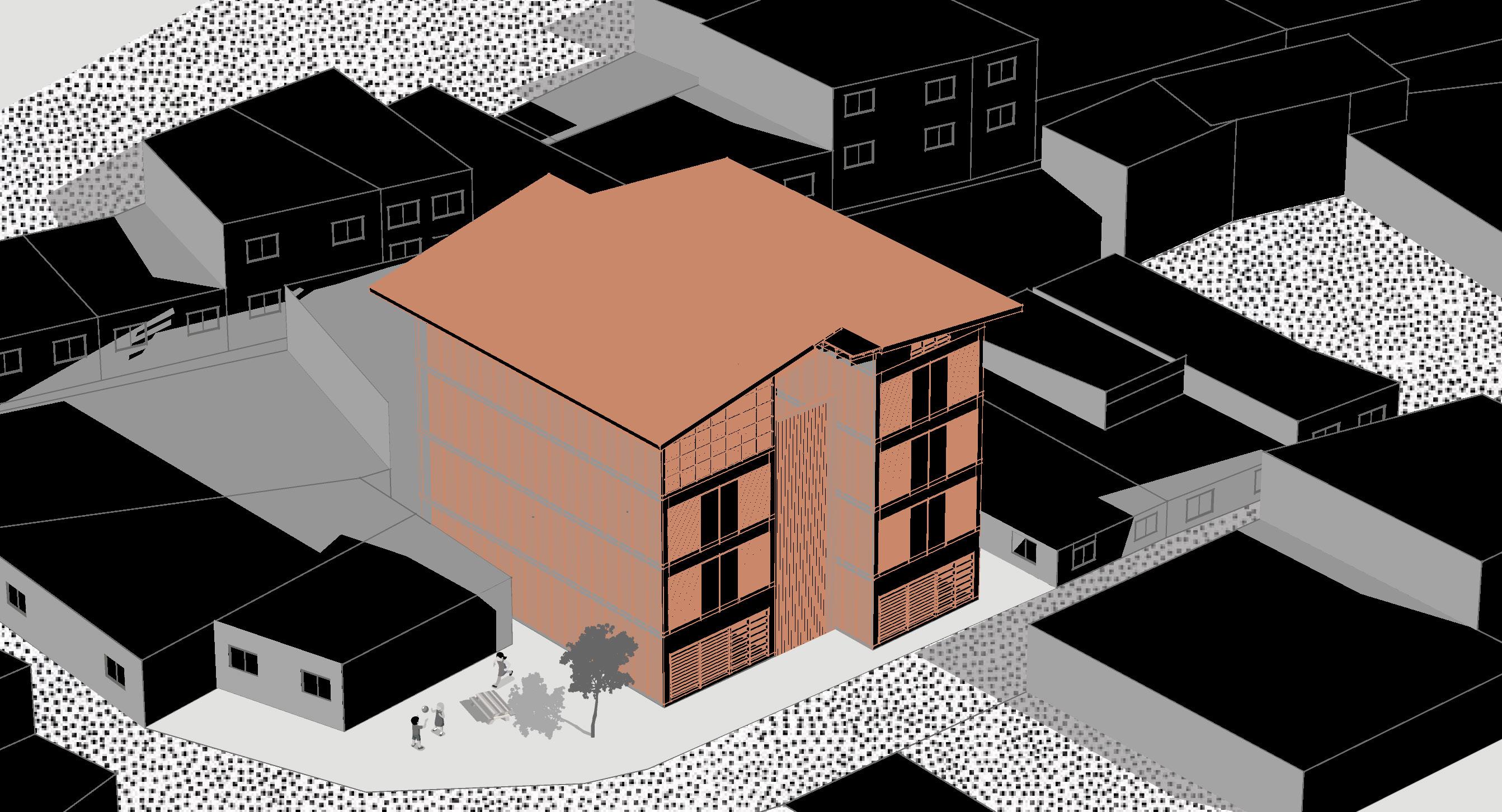

Isometría/
vista de pajaro
11
CUEVA DE LUZ
RENDERS

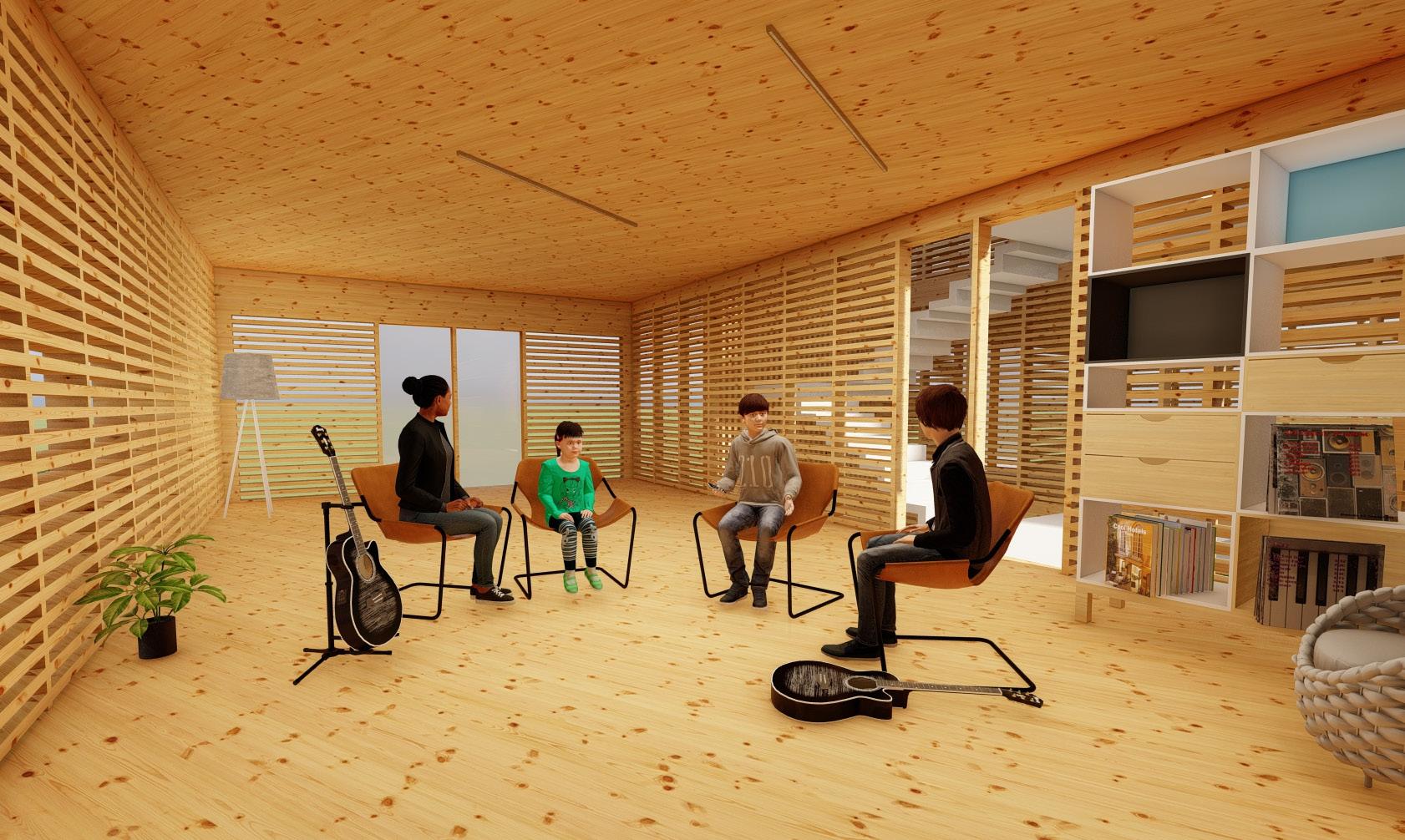

Vista interior
12 04
LAMINAS ESTRUCTURALES CUEVA DE LUZ 13
CUEVA DE LUZ
PLANTA DE CIMENTACIÓN
A B C D E A' B' C' D' 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 1.85 1.56 0.44 1.85 5.70 14.40 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 2.88 0.97 1.85 5.70 14.40 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 A A Plataforma 1 Plataforma 2 N+0.00 N+0.00 S 0.79
N
Planta de cimentación ESC 1:100
14 05
CUEVA DE LUZ
Celosías de madera laminada Viga de madera Malla ciclón D1 L3 Cubierta de hierro galvanizado blancoN+
m
N+ 3.00/5.80/8.60 m Nivel 2-3-4
D2
Viga de madera laminada 4cmx40xm
0.00
Planta baja
D4 L3
L3
D3 L3
Corte por muro ESC 1:50
05
CORTE POR MURO
XILOIam de pino radiata grado 1, Secas al 12% de humedad tratada por Osmose micro pro a 3kg/m3 como mínimo.
CUEVA DE LUZ
DETALLES ESTRUCTURALES
Columna compuesta de madera laminada de 4cmx40cm. En madera laminada XILOIam de pino radiata grado 1, Secas al 12% de humedad tratada por Osmose micro pro a 3kg/m3 como mínimo.
Placa de madera
Pernos de unión Ø 3cm
Vigas de madera secas al 12% de humedad tratada por Osmose micro pro 4cmx40cm.
Detalle 2 Vigas ESC 1:20
Pernos de unión Ø 3cm
Zapata corrida de hormigón armado 100 cm de ancho
Columna compuesta de madera laminada 4cmx40cm.
Pernos de unión Ø 3cm
0.40 0.12
Detalle 2 Vigas ESC 1:20
Vigas de madera secas al 12% de humedad tratada por Osmose micro pro 4cmx40cm.
Pletina metálica con pintura electrostática negra 10cmx10cmx0.8cm de grosor.
Zapata corrida de hormigón armado 100 cm de ancho
Detalle 3 Cubierta ESC 1:20
Detalle 1 cimentación ESC 1:20
Tornillos Celosías de madera laminada
Cubierta de hierro galvanizado blanco
Columna compuesta de madera laminada 4cmx40cm.
Estructura primaria de cubierta
Viga de madera laminada 4cmx40xm
Pletina metálica con pintura electrostática negra 10cmx10cmx0.8cm de grosor.
Columna de madera laminada modulos de 4cmx40cm
Estructura de madera para celosias. grosor 0.3cm
16 05
0.40 0.12 0.40
Placa de madera
Pernos de unión Ø 3cm 0.40
Detalle ESC
de madera secas al 12% humedad tratada por Osmose pro 4cmx40cm.
05
Viga de madera laminada 4cmx40xm
CUEVA DE LUZ
DETALLES ESTRUCTURALES
Detalle 3 Cubierta ESC 1:20
Columna compuesta de madera laminada de 4cmx40cm. En madera laminada XILOIam de pino radiata grado 1, Secas al 12% de humedad tratada por Osmose micro pro a 3kg/m3 como mínimo.
pintura grosor.
Pernos de unión Ø 3cm
Tornillos Celosías de madera laminada
Placa de madera
Columna de madera laminada modulos de 4cmx40cm
Estructura de madera para celosias. grosor 0.3cm
Vigas de madera secas al 12% de humedad tratada por Osmose micro pro 4cmx40cm.
Detalle 4 Muro ESC 1:20
Detalle 2 Vigas ESC 1:20
Celosías de madera laminada 4cmx40cm
Detalle 3 Cubierta ESC 1:20
Cubierta de hierro galvanizado blanco
Estructura primaria de cubierta
Viga de madera laminada 4cmx40xm
Columna compuesta de madera laminada 4cmx40cm.
Tornillos
Pernos de unión Ø 3cm
Zapata corrida de hormigón armado 100 cm de ancho
Pletina metálica con pintura electrostática negra 10cmx10cmx0.8cm de grosor.
Celosías de madera laminada
Columna de madera laminada modulos de 4cmx40cm
Estructura de madera para celosias. grosor 0.3cm
0.40 0.12 0.40
