Bài tiểu luận cuối kỳ
Môn: Kết cấu mới
GVHD: THẦY TRẦN QUỐC HÙNG
SVTH: ĐỖ HỒNG CẨM
MSSV: 19510101020
ĐỀ TÀI: KẾT CẤU MÁI CUPÔN
Mục lục
A. Lời mở đầu:
B. Giới thiệu chung về kết cấu mái cupon
1/ Giới thiệu công trình có kết cấu mái cupon
1.1. Sân bay Changi (Singapore)
1.2. Tianjin Binhai Library by MVRDV + Tianjin Urban Planning and Design Institute
1.3. Jean nouvel: burj doha shapes gulf city's skyline
1.4. Vantelin Dome Nagoya
1.5. Quảng trường Lâm Viên
2/ Phân tích hệ kết cấu mái cupôn.
2.1. Định nghĩa
2.2. Đặc điểm chung
2.3. Phân loại
3/ Giới thiệu về lý thuyết tính toán hệ kết cấu mái cupôn.
C. Cho nhận xét và cảm nghĩ về môn học kết cấu mới.
A. Lời mở đầu
Kết cấu mái vòm
Ngày nay, ngành kết cấu và xây dựng đang phát triển mạnh mẽ. Con người đang ngày một nghiên cứu và đưa ra những giải pháp thiết kế độc đáo và phi trọng lực. Những công trình kiến trúc với hệ kết cấu chịu lực tốt, khả năng vượt
B. Giới thiệu chung về kết cấumáicupon
1.Giới thiệu các công trình kết cấu mái cupôn
Giới thiệu tổng quan về 5 công trình có kết cấu mái vòm trên thế giới bao gồm cả Việt Nam
Sân bay Changi (Singapore)
1.3
Tianjin Binhai Library by
1.4 Vantelin Dome Nagoya
Jean nouvel: burj doha shapes gulf city's skyline
1. Sân bay Changi (Singapore)
Địa điểm: Singapore
Năm hoàn thành: 2018
KTS: Safdie Architects
Diện tích: 135700 m²
Trong tương lai, một không gian sự kiện ở phía
bắc của công viên sẽ tổ chức các sự kiện công
cộng cho tối đa 1000 người.
SânbayChangicóthácnướccaonhất
thế giới
- Mục đích: mở rộng chức năng chính của sân bay như một trung tâm trung chuyển bao gồm một quảng trường dân sự và
trung tâm tương tác, kết hợp các hoạt động của sân bay trên
đất liền với các khu vườn và thác nước rộng lớn trong nhà.
Đồng thời, khối công trình còn là cơ sở giải trí, bán lẻ, nhà hàng, khách sạn và các không gian sinh hoạt cộng đồng khác.
- Đặt vấn đề: Thiết kế sân bay lấy cộng đồng làm trung tâm.
Khu chợ chuyên sâu kết hợp và khu vườn thiên đường tạo ra
một trung tâm hành chính mới - "trái tim và linh hồn" của Sân bay Changi, theo cách gọi của các nhà lãnh đạo sân bay
Kết cấu lưới mái vòm
Phần bên ngoài của vỏ - giữa giá đỡ chu vi và giá đỡ
bên trong - chủ yếu có vòng nén và lực màng kinh
tuyến có sự phân bố lực tương tự như mái vòm. Khu
vực này được thiết kế để chống oằn và được tạo
thành từ các thành phần sâu 12 inch.
Ngoài ra, các cột đỡ trung gian của vỏ trong vòng này
tạo ra sự uốn cong ra khỏi mặt phẳng. Nhu cầu uốn cao nhất với các lưới thép sâu lên tới 750mm (gần 30 inch).
Cuối cùng, hình dạng vỏ lưới này với các độ sâu vỏ
khác nhau tạo ra một hình thức thể hiện các kiểu
lực kết cấu bên trong mái vỏ lưới.
Jewel Changi Airport (màu xanh da trời), một khu phức hợp giải trí và bán lẻ theo chủ đề thiên nhiên ở khu đất liền tại Sân bay
Changi, Singapore.
Cấu trúc mái vòm trong công trình Sân bay chính là cầu nối giữa các nhà ga chính đón khách với nhau để điểm cuối chính là không gian tụ họp giữa con người và cây xanh, sinh thái
Ý tưởng ban đầu Khái niệm "vỏ lưới" ban đầu là một hệ thống cấu trúc một lớp. điều đó sẽ tối đa hóa ánh sáng và độ trong suốt
trong không gian.
Hình dạng mái hình xuyến bù đắp của Jewel là sản phẩm từ một
chương trình kiến trúc công phu kết hợp một thung lũng rừng, lối vào các nhà ga liền kề tại các khu vườn ở cửa ngõ, một thác nước
trong nhà. Sự bất đối xứng của mái nhà và độ lệch của các trạm ga tạo ra để cho phép tàu đi qua dự án.
Để chống lại sự kết hợp của các lực trong và ngoài, nhóm thiết kế
đã kiểm tra các lực bên trong lớp vỏ và đưa vào các mối nối sâu
hơn tại các vị trí chịu uốn cong, làm cho lớp vỏ mềm mại hơn ở các khu vực khác nhau.
Dựa theo dạng hình vòng xuyến (toroidal form), nhóm thiết kế đã
sử dụng 14 triện food vuông kính bao quanh công trình
Mặt tiền hình mái vòm của công trình
được làm bằng thép và 9300 tấm kính. Đây
là các tấm thủy tinh có khả năng tối đa hóa ánh sáng chiếu vào tòa nhà, đồng thời
ngăn không cho bức xạ nhiệt vào bên trong để đảm bảo cây xanh có điều kiện phát triển lý tưởng. Vào ban đêm, mái vòm kính phát sáng như một điểm nhấn rực rỡ cho các khu vực xung quanh.
Nước mưa được thu gom để sử dụng cho thác nước và tưới cây trong các khu vườn của tòa nhà.
Hệ thống điều hòa không khí trong công trình
Hệ thống khung thép đỡ mái vòm và tường cong bên ngoài
là dạng lưới thép diagird - lưới thanh không gian.
Dạng lưới mà công trình sử dụng để đạt hiệu quả tối ưu nhất
Cấu trúc công trình từ những tấm kính tam giác có hệ khung thép tạo thành
dạng mái vòm có đỉnh lõm xuống để chứa nước mưa. Ngoài ra, thác nước còn được bơm vào nhằm tạo ra hiệu ứng giúp thu hút khách vào bên trong công trình.
Một loạt các hệ thép ngang dọc theo bề mặt được phủ lên bởi các hệ thống lưới dọc hoặc phân cực liên tục, hoặc cả hai, làm rời rạc dưới dạng các hình tam giác.
Ngoài ra, khi các đường phân cực liên tục uốn cong từ chu vi đến trung tâm, các hình tam giác dần dần trở nên nhỏ hơn. Nhóm thiết kế đã cắt bớt các đường thiên vị - loại bỏ các hệ lưới thép khi chúng đến gần trung tâm hơn, tạo ra các dạng hình học chuyển tiếp khác nhau. Điều này có một lợi ích thiết thực, giúp giảm bớt việc chế tạo bằng cách giữ cho tỷ lệ của các hình tam giác nhất quán. Công trình có khoảng 5.000 nút và 14.000 chi tiết thép, được sản xuất để xây dựng tổ hợp vỏ hình xuyến dựa trên nguyên tắc hình học nhất quán. Tất cả các chi tiết thép đều thẳng, được cắt chính xác từ tấm nguyên liệu và được hàn ở các góc bằng robot tại xưởng. Một trong số năm mối nối giữa nút với mảnh thép được hàn và khoảng 80% đã được khoan sẵn các lỗ bu lông.
Lớp vỏ uốn cong có khả năng chống tia UV trực quan và hệ thống điều khiển nhiệt trở nên hài hòa cho không gian bên trong. Dự án được thiết kế gồm 5 tầng dựa trên hiệu suất của vỏ bao che.
- Không gian chức năng
- Xây dựng và Đánh giá
Trình tự xây dựng cho vỏ lưới bắt đầu bằng việc lắp đặt dầm vành đai và các cột đỡ trên tòa nhà cơ bản. Tiếp theo đó là việc xây dựng vùng vòng nén của vỏ trên các cột và sau đó lắp đặt tuần tự các nêm hình bánh kéo dài giữa dầm vòng chu vi và vòng nén. Cuối cùng, oculus trung tâm sẽ được hoàn thành. Tuy nhiên, các nhà thầu
Woh-Hup cùng với Yong-Nam và MERO đã có một ý tưởng tốt hơn. Họ quyết định bắt đầu với oculus và sau đó lắp ráp các phần hình tròn từ oculus đến dầm vành đai bằng cách sử dụng sàn va chạm có thể di chuyển, giúp đáp ứng trình tự cần thiết cho việc xây dựng cơ sở xây dựng.
- Giải thưởng
Dự án đã nhận được xếp hạng Bạch kim từ chương trình GreenMark của Singapore
dành cho các tòa nhà bền vững với môi trường. Hệ thống tích hợp của kính, bóng râm tĩnh và động, và một hệ thống thông gió dịch chuyển sáng tạo và hiệu quả đã đạt được mức độ thoải mái cao cần thiết cho nhiều hoạt động, cũng như khả năng duy trì sự sống của thực vật.
Cấu trúc, một mái vòm thủy tinh hình hình xuyến, có một khu rừng
được trồng sạch sẽ trèo lên các cạnh của cấu trúc thủy tinh. Khu vườn sẽ bao gồm những con đường đi bộ uốn khúc, khu vực chỗ ngồi và thậm chí
một số thác nước nhân tạo. Một oculus ở trung tâm của không gian,
được đặt tên là cơn mưa, sẽ cho phép nước xếp vào trung tâm của không gian.
Sau khi hoàn thành tòa nhà, nó sẽ là thác nước bên trong cao nhất thế giới. Nước mưa rơi vào đài phun nước sẽ được bơm qua thác nước và
được sử dụng trên khắp sân bay để xây dựng các dịch vụ và hệ thống
tưới cảnh quan. Oculus và nước chảy cũng hoạt động như một hệ thống
làm mát thụ động.
Du khách đến Thung lũng rừng cũng sẽ tận hưởng năm tầng không
gian mua sắm ở hai bên vườn. Các thung lũng thẳng đứng cắt xuyên
qua không gian thương mại, cho phép ánh sáng đi vào giữa cả hai khu
vực và đưa lên các tầng thấp hơn.
2. Tianjin Binhai Library by MVRDV + Tianjin Urban Planning and Design Institute
Architects: MVRDV, Tianjin Urban Planning and Design Institute
Area: 33700 m²
Year: 2017
Địa điểm: China Mainland
Ý tưởng thiết kế là một quả cầu phát sáng ở giữa công trình (trung tâm mặt tiền) và không gian xung quanh bắt đầu lơi rộng ra như hình một con mắt phát sáng ở trung tâm của khối lập phương. Qua đó làm tăng trải nghiệm về không gian trong mắt người đọc, soi sáng người đọc tìm đến tri thức . Các giá sách bậc thang ôm hình dạng của quả cầu tạo ra một cảnh quan nội thất, địa hình, có đường viền vươn ra và bao quanh mặt tiền. Bằng cách này, các giá sách bậc thang bên trong được thể hiện ở bên ngoài với mỗi bậc thang được nhân đôi thành một ô cửa chớp.
Thư viện tương lai nằm trong một phòng trưng bày có mái che, trên cùng là những mái vòm hình vòm giống như nhà thờ, uốn lượn xuyên suốt mặt bằng. Tòa nhà năm tầng chứa các tư liệu giáo dục đa dạng, được sắp xếp dọc theo các cạnh của nội thất và được tiếp cận thông qua không gian giếng trời chính (center) . Chương trình công cộng được hỗ trợ bởi các không gian dịch vụ ngầm, kho lưu trữ sách và kho lưu trữ lớn. Từ tầng trệt, du khách có thể dễ dàng tiếp cận các khu vực đọc sách dành cho trẻ em và người già, khán phòng và lối đi bậc thang lên các tầng trên. Tầng một và tầng hai chủ yếu bao gồm
phòng đọc sách, sách và khu vực tiếp khách trong
khi các tầng trên bao gồm phòng họp, văn phòng, phòng máy tính và âm thanh và hai sân thượng.
Mục đích làm nổi bật các đặc điểm của các quận xung quanh khu quy hoạch tổng thể 120.000m2 của kiến trúc sư người Đức GMP.
Khu phức hợp được dự định là điểm giao nhau của
CBD, khu phố cổ, khu dân cư, khu thương mại và
khu chính phủ bổ sung cho các chương trình còn thiếu trong mỗi khu vực. Khối lượng bên ngoài của
thư viện đã được quy định trong quy hoạch tổng thể, do đó, The Eye và khu vực bán công cộng xung quanh là một không gian bên trong, một biểu tượng
đảo ngược, đóng vai trò là điểm trung tâm và điểm
nhấn của tòa nhà
"The Eye là trung tâm của thư viện. Nó tạo khoảng rỗng cho tòa nhà thay thế giá sách truyền thống. Đây là một môi trường để ngồi, đọc, đi chơi, leo trèo và tiếp cận, để tạo ra một không gian xã hội hữu cơ," Winy Maas( người đồng sáng lập MVRDV) giải thích. "Ở trung tâm của nó là khán phòng phản chiếu môi trường, mang đến bức tranh toàn cảnh 360 độ về
không gian bên trong; một môi trường thực sự phản chiếu và trầm ngâm."
Con mắt là một khối cầu với kết cấu mái vòm tròn với hàng loạt các vòng cung chịu lực kéo và nén từ trên xuống dưới. Bằng vật liệu khung thép và lớp phủ xuyên sáng, khán đài bên trong quả cầu được tỏa
sáng như vẻ đẹp của tri thức trung tâm công trình Nội thất Thư viện Thiên Tân Binhai gần như giống như hang động, một kệ sách liên tục. Không gian tri thức như đang ôm quả cầu, con mắt trên mình, nó vừa là sợi dây kết nối giữa cộng đồng với tri thức. Các giá sách là những không gian tuyệt vời để ngồi và đồng thời cho
phép làm lối đi lên các tầng trên. Các góc và đường cong có nghĩa là để kích thích các cách sử dụng khác nhau của không gian, chẳng hạn như đọc sách, đi bộ, gặp gỡ và thảo luận. Họ cùng nhau tạo thành ‘mắt của
tòa nhà: nhìn và nhìn thấy.
Thư viện là dự án theo dõi nhanh nhanh nhất của MVRDV.
Chỉ mất ba năm từ bản phác thảo đầu tiên đến phần mở đầu.
Khái niệm bị loại bỏ: tiếp cận với các giá sách trên từ các phòng được đặt phía sau tâm nhĩ. View nhìn cho đầy đủ
không gian thư viện được mở rộng trong tương lai, nhưng cho đến lúc đó các tấm nhôm đục lỗ được in để đại diện cho các cuốn sách trên các kệ trên. Làm sạch được thực hiện thông qua dây thừng và giàn giáo di chuyển.
Giải thưởng đánh giá
Kể từ khi khai trương vào ngày 1 tháng 10 năm 2017, tòa nhà đã trở thành một thành công lớn trên phương tiện truyền thông và phương tiện truyền thông xã hội của Trung Quốc;
Các đánh giá mô tả nó như một ‘đại dương của sách (CCTV) và thư viện đẹp nhất của Trung Quốc (The Bund). Nhận xét trên phương tiện truyền thông xã hội gọi tòa nhà là 'biển kiến thức', 'siêu khoa học' hoặc đơn giản là 'con mắt.' Quan trọng nhất, rõ ràng là người dân Thiên Tân đã chấp nhận biểu tượng và không gian mới.
3. Jean nouvel: burj doha shapes gulf city's skyline
Công trình thuộc thể loại văn phòng và các khu dân cư và dịch vụ tầng dưới, ý nghĩa tên gọi Buji theo tiếng Ả Rập nghĩa
là tháp
Cao 238 m (781 feet), chưa có đỉnh là 205m.
Tòa tháp cao thứ 6 ở Doha và Qatar
Tháp có 46 tầng , tầng cao nhất chứa người cao 190m
Tòa tháp, nằm trên đường Corniche ở trung tâm thành phố nhìn ra vùng nước của vùng Vịnh, một vùng màu xanh có thể
được nhìn thấy qua chu vi phi lê của một mái vòm liền mạch có
được những tòa nhà chọc trời tròn. Ngoài ra, đứng đầu bởi một
dây dẫn sét ở mức 231,5 mét so với mặt đất, anh em họ công phu của Burj Khalifa nổi tiếng có tổng diện tích xây dựng khoảng
110.000 mét vuông.
Địa điểm: Doha, Qatar, nhìn ra được Vịnh Ba Tư
Diện tích sàn: 110,000m2
Năm xây dựng: 2005
Năm hoàn thành: 2012
KTX: Jean Nouvel (Pháp-2004)
China State Construction Engineering Corporation
Bao quát về công trình
Jean Nouvel sườn Burj Doha bắt nguồn vững chắc trên đường chân trời thành phố Vịnh với một mặt tiền lớp mỏng manh, giống như ren, gợi lại màn hình Shanasheel phổ biến trong khu vực, mặc dù ở quy mô lớn. Tòa nhà cao 761 feet là một thành phần hình trụ rộng lớn, tròn trịa của các công việc mạng được chạm khắc hoạt động như một màn hình bóng thông minh trong khí hậu sa mạc nóng bỏng của thành phố lớn nhất Qatar Qatar. Thiết kế trong lần đầu tiên sử dụng thành công bê tông cốt thép trên toàn bộ làn da xây dựng, do đó tạo ra một phong bì chống nắng trên quy mô lớn, chiếm giữ các mô hình tuyến tính hình moucharabiah và hình bướm trong mỗi khối lượng bên trong. Không gian xanh rộng lớn và một khu vườn thẳng đứng là nơi đầu tiên thuộc loại này ở bang Qatar.
Kết cấu mái vòm
Với hệ mái vòm dạng lưới, không gian bên trong công trình không cần có một hệ cột đỡ làm tăng trải nghiệm cho người sử dụng. Hệ lưới khung với lớp kính xuyên sáng làm tăng tính biểu tượng cho không gian, khi ánh sáng đổ vào công trình các vệt bóng in hoa văn, họa tiết của riêng Hồi giáo. Điều này làm cho người xem có cảm giác nhẹ nhàng, công trình thân thiện như một biểu tượng được thần linh che chở. Chính việc sử dụng mái vòm, càng làm tôn lên nét đẹp xuyên suốt, vô tận của không gian mang tính tâm linh trên đỉnh của tòa nhà.
Kết cấu tòa nhà
Không giống như hầu hết các tòa nhà truyền thống, Doha Tower không có lõi trung tâm, lõi dịch vụ của nó nằm ngoài trung tâm, nên không gian nội thất có sẵn được tận dụng tối đa, ngoài ra, một loạt các cột bê tông cốt thép ở dạng diagrid (lưới chéo) được bố trí được xây dựng liền kề với mặt trong của bức tường rèm, để hỗ trợ về mặt cấu trúc cho tòa nhà. Các cột này được nghiêng và giao với nhau, tạo thành các hình chữ thập.
Hệ thống Diagrid loại bỏ các cột truyền thống đang lan rộng trên không gian sàn, nó có thể hỗ trợ hiệu quả các tòa nhà như các cột truyền thống, có thể thấy nó ở bên ngoài của nhiều tòa nhà trên khắp thế giới, đáng chú ý nhất là Gherkin ở London, cũng là một tòa nhà hình trụ, điểm khác biệt là hệ thống đường lưới được sử dụng trên Tháp Doha được đặt bên trong mặt tiền của tòa nhà, tòa tháp là tòa nhà chọc trời đầu tiên có các cột đường lưới bên trong. Mặt tiền của tòa tháp bao gồm hai lớp, lớp bên trong là bức tường rèm truyền thống, trong khi lớp bên ngoài là tấm bình phong bằng thép không gỉ có hoa văn phức tạp.
Ý tưởng facade
Màn hình mặt tiền là một tham chiếu liên quan đến thiết kế Hồi giáo cổ đại, Mashrabiya. Trên bề mặt thể hiện, một mô-típ hình học duy nhất có tỷ lệ khác nhau được phủ dọc theo mặt tiền, tấm bình phong được thiết kế để che nắng cho tòa nhà, giảm nhiệt độ bên trong tòa nhà và che phần cát còn sót lại trên kính của mặt tiền. Do điều kiện năng lượng mặt trời ở bốn phía khác nhau nên mật độ của các lớp họa tiết phủ trên mặt tiền được thiết kế khác nhau ở bốn phía của tòa nhà, độ mờ cao hơn đáng kể ở các mặt đón nắng, tuy nhiên, sự khác biệt có thể' t được nhìn thấy ở tất cả nhìn thấy từ một khoảng cách.
Mục đích thiết kế
Một mục đích khác của thiết kế Mashrabiya là nó có thể bảo vệ các hoạt động của những người cư ngụ trong tòa nhà khỏi bị nhìn thấy, trong khi nó vẫn có thể cung cấp cho những người cư ngụ tầm nhìn tốt ra bên ngoài. Việc sử dụng thiết kế Hồi giáo truyền thống trong tòa nhà hiện đại này thể hiện văn hóa địa phương, vào tháng 10 năm
2012, tổ chức CTBUH (Hội đồng Nhà cao tầng và Môi trường sống Đô thị) có trụ sở tại Chicago đã trao cho Tháp Doha Giải thưởng Nhà chọc trời CTBUH cho Tòa nhà Cao tầng Tốt nhất Toàn cầu. Ngoài các họa tiết xếp lớp, một hệ thống chiếu sáng được tích hợp trong màn hình mặt tiền, khi màn đêm buông xuống, màn hình mặt tiền được tăng cường với các màn trình diễn ánh sáng có thể lập trình được.
4. Vantelin Dome Nagoya
Địa điểm: Aichi Prefecture Nagoya City, Nhật bản
Năm xây dựng : 1994
Năm hoàn thành: 1997
KTS: Chunichi Dragons
Diện tích: 119,445m2
Sức chứa khán đài: 46,000 người
Nhầm tối ưu hóa không gian khán đài và tăng tương tác với khán giả. Công trình đã sử dụng ưu thế tối đa của thiết kế mái vòm đó là mặt bằng hình tròn và khả năng vượt nhịp vô cùng lớn.
Công trình thuộc thể loại nhà thi đấu với hệ mái che di động. Nhờ vào kết cấu module từ hệ mái lưới vòm tam giác đội ngũ thiết kế đã thay đổi linh động vật liệu cho
mái nhằm đạt hiệu quả lấy sáng tối ưu cho công trình.
Hệ thống chia làm 6 module tam giác lớn và phần trên
cùng là hệ mái kính di động vừa có thể lấy sáng lại vừa che được khi nắng gắt, tăng tối qua hiệu quả thi đấu cho vận động viên và người xem
Khi hệ kính đóng
Khi hệ kính mở
5.
Quảng trường Lâm Viên- Quảng trường trung tâm Đà Lạt
Diện tích: 72.405m2
Vị trí: Lâm Đồng, Đà Lạt
Năm hoàn thành: 2015
KTS: Trần Văn Dũng
Nằm ở phía Nam hồ Xuân Hương, gần công viên Yersin, công trường Diên Hồng và gần ga Đà Lạt
Quảng trường Lâm Viên, Đà Lạt là dự án trọng điểm của tỉnh Lâm Đồng, có yếu tố kỹ thuật và mỹ thuật cao. Quảng trường rộng hơn 72.000 m2 tọa lạc giữa "trái tim" của thành phố hoa, hướng ra hồ Xuân Hương, khởi công năm 2009 với kinh phí dự trù 681 tỷ đồng. Sau hơn 6 năm thi công, dự án đã hoàn thành 90% hạng mục, dự kiến đưa vào sử dụng đầu năm 2016.
Khán đài của quảng trường (có sức chứa 30.000 người) cùng hệ thống công viên, các đài phun nước nghệ thuật sắp hoàn thiện, 2 tầng hầm làm khu mua sắm đã hoạt động. "Công trình có tổng vốn 680 tỷ đồng, riêng khối đế hai tầng hầm và biểu tượng hoa chiếm 388 tỷ đồng. Toàn bộ công trình sẽ hoàn thiện vào cuối năm nay", ông Võ Ngọc Trình, Giám đốc ban quản lý dự án cho biết.
Quảng trường Lâm Viên, Đà Lạt là dự án trọng điểm của tỉnh Lâm Đồng, có yếu tố kỹ thuật và mỹ thuật cao. Quảng trường rộng hơn 72.000 m2 tọa lạc giữa "trái tim"
của thành phố hoa, hướng ra hồ Xuân Hương, khởi công năm 2009 với kinh phí dự
trù 681 tỷ đồng. Sau hơn 6 năm thi công, dự án đã hoàn thành 90% hạng mục, dự kiến đưa vào sử dụng đầu năm 2016.
Quảng trường lung linh khi đêm xuống. Đây cũng là nơi sẽ diễn ra lễ khai mạc và bế
mạc festival hoa Đà Lạt cuối năm nay. Dự kiến quảng trường này sẽ hoàn thành vào đầu năm sau.
Ngoài ra, công trình biểu tượng của thành phố hoa gồm nhiều hạng mục như: khán
đài 15.000 người, hệ thống đài phun nước nghệ thuật, bãi đậu xe, cây xanh...
a. Quán cà phê hình hoa atiso
Chiều cao nụ hoa: hơn 15 m,
Công năng: quán cafe
Diện tích: hơn 500 m2.
Phần mái kính màu xanh, vàng uốn theo đường xoắn
sinh học, mô phỏng những cánh hoa. "Đây là nụ hoa
cách điệu, khi nhìn vào mọi người sẽ liên tưởng đến nụ
hoa hồng hay Atisô, nông sản đặc trưng của Đà Lạt",
kiến trúc sư Trần Văn Dũng, tác giả đồ án nói.
Công nhân dùng hệ thống ròng rọc treo mình trên
không, lắp hàng nghìn mảnh kính màu chịu lực, nhập từ Đức, Ấn Độ và Hàn Quốc.
Từng mảnh kính màu được cố định bằng keo, vít trên
các thanh hợp kim.
Điểm nhấn của quảng trường là công trình nụ hoa cao
hơn 15 m, bên trong sẽ là quán cafe rộng hơn 500 m2.
Phần mái kính màu xanh, vàng uốn theo đường xoắn
sinh học, mô phỏng những cánh hoa. "Đây là nụ hoa
cách điệu, khi nhìn vào mọi người sẽ liên tưởng đến nụ
hoa hồng hay Atisô, nông sản đặc trưng của Đà Lạt",
kiến trúc sư Trần Văn Dũng, tác giả đồ án nói.
b. Cung văn hóa nghệ thuật hình hoa dã quỳ
Gần đó, đóa hoa cúc quỳ cao hơn 18 m, diện tích 1.200 m2 nằm trên khối đế 2 tầng hầm đang hoàn thiện phần khung. "Theo thiết kế, cánh hoa màu vàng sẽ ôm sát theo mái cong tròn, nhụy hoa thiết kế nghiêng để mọi người
nhìn vào dễ dàng liên tưởng đến hoa cúc quỳ", kiến trúc sư Dũng cho biết.
Bên trong khối kiến trúc này dự kiến sẽ là tòa nhà hình bán nguyệt, dùng làm cung nghệ thuật, có sức chứa hơn 1.000 người.
Đóa hoa dã quỳ cao hơn 18 m, diện tích 1.200 m2, bên trong là cung biểu diễn nghệ thuật với 1.500 chỗ ngồi.
Theo thiết kế cánh hoa màu vàng sẽ ôm sát theo mái cong tròn, nhụy hoa thiết kế nghiêng để mọi người nhìn vào dễ dàng liên tưởng đến hoa dã quỳ", kiến trúc sư
Trần Văn Dũng, tác giả đồ án cho biết.
Công nhân đang định vị các thanh kim loại để lắp đặt mái kính màu và nhụy hoa của công trình.2/Phântíchhệkếtcấumáicupôn.
2.1.
2.2.
2.3.
Định nghĩa Đặc điểm chung Phân loại2.1. Định nghĩa
Cupôn là một dạng kết cấu không gian có mặt cong hai chiều
→ Mặt bằng hình tròn hoặc đa giác đều.
Cupôn thép: gồm hệ lưới, hệ sườn, không kể vỏ mái lợp vào trong
hệ chịu lực chính. Nhịp không lớn lắm, thường gặp L = 50-60m.
Rất ít khi cupôn có nhịp > 100m
Tính chất: Không gian bên trong lớn (về mặt bằng và chiều cao),
nên được đưa vào hệ kết cấu nhịp lớn. Sử dụng không gian bên
trong không có cột. Cấu tạo: thể hiện tính không gian
Cấu tạo: Thể hiện tính không gian
Từ hình ảnh trên ta hình dung phần nào cấu tạo của một hệ kết cấu mái vòm. Ta thấy bộ phận chịu lực lớn nhất của công trình là phần vòng tròn xanh phía trên chịu nén (Compression ring) và vòng tròn đỏ bên dưới chịu kéo (Tension ring)
Giải pháp kết cấu gồm các dạng: + Sự phân bố kết cấu chịu lực trong không gian tăng (tính không gian tăng lên)
Ta chia làm các loại chính: Cupôn sườn, cupôn sườn vòng, cupôn vỏ lưới.
2.2.
Đặc điểm chung
Nếu là sườn liên kết khớp với vành đỉnh và đường kính vành nhỏ thì có thể coi các cặp sườn đối xứng nhau tạo thành vòm ba khớp (nếu không là vòm hai khớp).
- Vành gối:
Ở dưới chân sườn kê lên cột, có thể bằng thép hoặc bằng bêtông cốt thép, chỉ cần cố định để ngăn cản chuyển vị ngang khi chịu tải
trọng gió. - Xà gồ:
Giữa các cặp sườn đặt các xà gồ, trên đó là lớp mái, xà gồ đảm bảo
ổn định tổng thể ngoài mặt phẳng cho các sườn.
Xà gồ có thể thiết kế cánh trên cong hoặc dùng xà gồ thẳng bên
dưới cầu phong đỡ mái thì đặt tấm đệm.
- Hệ giằng:
Tăng độ cứng chung của cupôn.
- Cửa mái: Có tác dụng thông gió và chiếu sáng.
2.3. Phân loại
2.3.1. Phân loại theo lý thuyết kết cấu
Có 4 loại điển hình:
Nếu sườn liên kết khớp với vòng đỉnh và đường kính vòng đỉnh không lớn thì có thể coi như vòm 3 khớp.
Khi đường kính vòng đỉnh lớn, để tăng độ cứng và độ ổn định của vòng đỉnh, phía trong của vòng đỉnh được gia cường bằng thanh chống.
Vành gối ở tại chân vòm bằng thép hoặc bê tông cốt thép để chịu lực xô ngang, chỉ cần đặt tự do lên tường hoặc cột. Cupôn thoải có thể có thanh căng.
a. Cupôn sườn
- Gồm các sườn phẳng hoặc sườn 3 mặt, được đặt theo
phương bán kính. Cánh trên của sườn tạo thành mặt ngoài
của vỏ cupôn, có thể là mặt tròn xoay hình cầu hoặc mặt parapololoid, ellipsoid. Thường thiết kế cupôn có mặt tròn
xoay hình cầu.
- Sườn của cupôn có tiết diện đặc hoặc rỗng. Sườn tì lên vòng
đỉnh hoặc vòng đáy, các điểm tì có liên kết khớp.
Sườn đặc: Tương tự như tiết diện vòm đặc, chế tạo đơn giản,
thường là tiết diện chữ I (nhưng nặng nên ít được sử dụng)
Sườn rỗng: Với đường kính nhỏ tiết diện giống tiết diện dàn
thường, với đường kính lớn dùng tiết diện 3 mặt
Vòng đỉnh: Chịu nén và xoắn nên độ cứng phải lớn, có thể đặt thêm thanh chống trong mặt phẳng vòng để tăng độ cứng, gọi là thanh giằng của vòng đỉnh.
Vòng đáy: Chịu lực xô chân của sườn (chịu kéo), ít khi gây xoắn.
thường bằng thép hoặc bằng BTCT nhưng chỉ có cốt thép chịu lực (bê tông chỉ đóng vai trò chịu ngoài)
Vị trí xà gồ trên mặt bằng không đều nhau, càng vào trong càng xa nhau, không đóng vai trò vòng vì không có liên kết, chỉ được đặt tựa lên.
Nếu vòng đỉnh bé thì coi như từng đôi sườn đối xứng qua tâm, xem như là vòm ba khớp.
Toàn bộ lực xô ngang của vòm do vòng đáy chịu. Cupôn đặt trên móng: móng chỉ chịu lực nén đúng tâm. Móng neo chỉ chịu lực ngang khi cupôn chịu tải trọng gió, không bị trượt → chỉ cần móng nhỏ và móng nông.
Có khi đưa mặt móng lên cao để liên kết với vòng đáy.
Mặt bằng cupôn hình tròn hoặc đa giác đều thường là hình bát giác.
Để tạo mặt cong cho cupôn, có thể tạo mặt cong cho xà gồ
+ Xà gồ bằng thép định hình: uốn theo mặt cong và kẻ trên sườn + Xà gồ lớn (cupôn lớn): xà gồ dạng dàn nằm trong chiều cao sườn, có cánh trên phù hợp với mặt cong (có thể là cánh trên cong, hoặc là cánh trên thẳng nhưng có thanh đệm, miếng đệm) + Ưu điểm
Không gian vượt nhịp lớn
Thẩm mỹ cao + Nhược điểm:
Có khi đưa mặt móng lên cao để liên kết với vòng đáy.
Vị trí xà gồ trên mặt bằng không đều nhau, càng vào trong càng xa nhau, khó cho thiết kế, thi công
Tạo mặt cong khó
a. Cupôn sườn
b. Cupôn sườn vòng
Cupôn sườn vòng cũng gồm các sườn (vòm) đặt theo phương bán kính, đầu trên tựa vào vòng đỉnh, đầu dưới kê vào vành gối; ngoài ra còn có xà gồ vòng (đặt theo phương vĩ tuyến) nối các sườn lại thành hệ thống không gian cứng.
Xà gồ vòng có tiết diện đặc hoặc rỗng, nối khớp cạnh với sườn nên xà gồ vòng vừa chịu uốn (do tác dụng trực tiếp của tải trọng mái), vừa chịu kéo do lực vòng của hệ không gian.
Xà gồ vòng sẽ trở thành gối tựa trung gian cho các sườn, do đó trọng lượng của cupôn sườn vòng nhẹ hơn cupôn sườn. xà gồ vòng vào sườn dùng kiểu liên kết khớp như trong hệ dầm.
Trong cupon sườn vòng, xà gồ liên kết cứng vào sườn, khi chịu lực, xà gồ không những chịu uốn mà
còn chịu kéo do các lực vòng gây ra, dẫn đến xà gồ
tham gia chịu lực trực tiếp cùng sườn.
Tính không gian của xà gồ vòng tăng cao hơn cupon
sườn, không còn coi từng đôi sườn đối xứng qua tâm
là phẳng, nên tiết kiệm vật liệu hơn, tải trọng nhẹ hơn.
Không phải nhất thiết toàn bộ là xà gồ vòng mà chỉ
cần làm cài xà gồ vòng ở 1 số vị trí còn các xà gồ còn
lại đóng vai trò như xà gồ bình thường.
b. Cupôn sườn vòng
• Trong cupôn sườn: xà gồ liên kết với sườn là liên kết khớp: xà gồ chủ yếu chịu uốn, truyền các phản lực lên sườn, không chịu lực vòng, nghĩa là không chịu kéo (giống xà gồ thường)
• Xà gồ: đỡ tấm vật liệu lợp, tạo mặt cong cho vỏ; đảm bảo ổn định cho các sườn theo phương ngoài mặt phẳng
• Nếu dùng liên kết cứng để liên kết xà gồ vào sườn thì khi chịu lực, xà gồ không những chịu uốn mà còn chịu kéo (do các lực vòng gây ra) → Đó là các hệ xà gồ vòng, giữ cho sườn không cong lên được, và hệ chịu lực tương ứng là
cupôn sườn vòng. Xà gồ tham gia trực tiếp chịu lực cùng sườn
•(Kết cấu phẳng: bộ phận chịu lực trước trở thành trọng lượng cho bộ phận chịu lực sau. Kết cấu không gian: cùng
chịu lực)
•Nhưng không phải nhất thiết toàn bộ là xà gồ vòng, mà chỉ cần làm vài xà gồ vòng ở 1 số vị trí, còn các xà gồ còn
lại đóng vai trò như xà gồ thường. Cũng có thể làm tất cả đều là xà gồ vòng (Tốt nhưng không cần thiết)
+ Ưu điểm:
Xà gồ mang lại kết cấu ổn định hơn cho sườn vì xà gồ cũng tham gia chịu lực
Tính không gian của xà gồ vòng tăng cao hơn cupôn sườn, không còn coi từng đôi sườn đối xứng qua tâm là phẳng.
+ Nhược điểm:
Số lượng xà gồ không quan trọng khá dư thừa trong thiết kế
Chi phí thi công cao hơn cupôn sườn
Sườn đặc Sườn rỗng
c. Cupon vỏ lưới
Cupôn lưới là một kiểu của kết cấu vỏ lưới, giữa sườn và xà gồ vòng còn có các thanh chéo. Thông thường tất cả các thanh của cupôn lưới đều làm bằng thép ống, liên kết khớp với nhau tại nút.
Như vậy nội lực trong các thanh chỉ có lực dọc (momen uốn cục bộ rất nhỏ), nội lực được dàn đều trên bề mặt nên cupôn lưới có trọng lượng nhẹ nhất trong ba loại cupôn, song có cấu tạo nút phức tạp hơn.
Ở chân cupôn lưới bố trí vành gối để chịu lực xô ngang, đỉnh của cupôn có vòng đỉnh mà trên đó là kết cấu cửa mái.
Ngày nay khi xây dựng cupôn có đường kính lớn, cupôn lưới được sử dụng nhiều nhất do nhẹ và có hình dáng đẹp.
Có 2 phương pháp thường được áo dụng:
Tạo vỏ lưới từ những đường kinh tuyến, vĩ tuyến và thêm
vào các đừng chéo. Nhược điểm là kích thước thay đổi theo chiều cao nên chưa đạt vì sự làm việc chưa hoàn toàn dàn đều trong không gian.
Tạo lưới là các cạnh của đa giác đều nội tiếp trong hình cầu như dạng lưới tổ ong: thống nhất hóa nhưng khó chế tạo.
Các kết cấu chịu lực đều nhất.
c. Cupon vỏ lưới
c. Cupon vỏ lưới
Các kiểu chia ô cupôn lưới
a) Hình thang
b) Hình sao
c) Hình sao
d) Hình quả trám
Ưu điểm: Là một bước phát triển cao nhất của
tính không gian trong cupôn thép.
Sự chịu lực phân bố đều trên hệ vỏ lưới nên
các thanh chịu lực như nhau → giảm tải trọng của hệ giàn xuống mức tối ưu.
Nhược điểm: cấu tạo hết sức phức nên thiết kế
và thi công khó khăn.
2.3.2. Phân loại theo hình dáng module tính toán
Dựa trên cấu trúc điển hình ta quy kết cấu này về 3 dạng mái module là các hình tam giác như nhau để quy ra mặt phẳng.
Ba loại mái vòm thường được xây dựng được so sánh: (A) mái vòm Schwedler, (B) mái vòm Kiewitt, (C) mái vòm trắc địa.
Mỗi loại được mô tả theo tham số là sự lặp lại của một mô-đun được chia nhỏ, được đánh dấu trong hình.
Mô hình mái vòm Schwedler đặc trưng bởi các đường gân kinh tuyến và các vòng tròn bao quanh, được giằng bởi các thanh chéo (Hình A). Do đó, mẫu được mô tả bằng hai tần số phân vùng: sm xác định số lượng phân vùng dọc theo các sườn kinh tuyến, và do đó là số vòng ngang, và sc xác định số lượng phân đoạn dọc theo mỗi vòng chu vi. Hình 1A thể hiện vòm Schwedler với các tần số phân vùng sm = 5 và sc = 10, làm nổi bật một phân đoạn.
Mô hình của mái vòm Kiewitt bao gồm một loạt các hình tam giác được chia nhỏ dọc theo hướng chu vi, có một đỉnh chung ở đỉnh của mái vòm (Hình B). Do đó, mẫu cũng được đặc trưng bởi hai tần số phân khu: sc xác định số lượng tam
giác dọc theo hướng chu vi và st xác định số lượng phân khu dọc theo mỗi cạnh của tam giác của nó. Hình B cho thấy một mái vòm Kiewitt với các tần số chia nhỏ sc = 5 và st = 4, đồng thời làm nổi bật một trong các hình tam giác được lặp lại dọc theo chu vi của nó. Mô hình của một mái vòm trắc địa được tạo ra bằng cách chia nhỏ các mặt của một khối đa diện đều và chiếu khối đa diện đã chia nhỏ đó lên bề mặt của hình cầu ngoại tiếp nó (Hình 1C). Khối đa diện được sử dụng trong nghiên cứu này là khối icosahedron (khối đa diện đều có 20 mặt tam giác), như trường hợp trong bằng sáng chế nói trên của Richard Buckminster Fuller. Mẫu này được đặc trưng bởi duy nhất một tần số phân vùng st, xác định số lượng phân vùng dọc theo mỗi cạnh của các mặt tam giác. Hình 1C cho thấy một mái vòm trắc địa với tần số chia nhỏ st là 4, làm nổi bật một trong các mặt tam giác ban đầu của nó.
3/ Giới thiệu về lý thuyết tính toán kết cấu mái cupôn.
3.1. Các kích thước chính.
* Mặt ngoài cupôn là mặt tròn xoay, hình cầu hoặc elipxôit.
3.2. Lựa chọn tiết diện.
* Tiết diện sườn có thể rỗng (dàn nhẹ) hoặc đặc.
* Xà gồ vòng có thể đặc hoặc rỗng.
* Thanh cu pôn lưới thường bằng thép ống.
3.3. Tính toán.
* Sử dụng các chương trình để tính nội lực cupôn theo bài toán không gian.
* Phương pháp quy về bài toán phẳng
* Phân tải trọng thành đối xứng và phản xứng.
* Dưới tác dụng của tải trọng đối xứng, cupôn được chia thành các vòm phẳng riêng rẽ.
a) Tính toán cu pôn sườn
a.1) Tải trọng:
Tĩnh tải: trọng lượng bản thân của cupôn, các lớp mái, hệ giằng, xà gồ ...
Hoạt tải: Hoạt tải mái, gió
Do tính chất của tải trọng, khi cupôn chịu tải trọng bất kú có thể được chia thành hai thành phần: Tải trọng đối xứng và Tải trọng không đối xứng.
a.2) Tính cupôn sườn chịu tải trọng đối xứng
Do tính chất của tải trọng đối xứng, các sườn sẽ chịu tải như nhau, với diện tích truyền tải tương ứng với tõng vòm, nên chia cupôn thành các vòm riêng rẽ để tính
+ Sơ đồ tính: thay ảnh hưởng của vành bằng 1 thanh căng qui ước, sao cho biến dạng theo phương đường kính của vành bằng biến dạng đàn hồi của thanh căng: . Khi đã sẽ được sơ đồ vòm 2 khớp có thanh căng.
Với các sườn đặt tương đối dày đặc nên có thể thay thế lực xô ngang H ở chân vòm bằng tải trọng phân bố đều p
+ Diện tích tiết diện thanh căng quy ước:
- Với cupôn sườn có vành gối hình tròn: n: số lượng sườn trong cupôn
Sơ đồ tính vòm với thanh căng quy ước 2
- Với cupôn sườn có vành gối là hình đa giác:
; lk - chiều dài cạnh đa giác;
j - góc giữa hai sườn
a) Tính toán cupôn sườn + Tính nội lực:
- Hệ có ẩn số là lực trong thanh căng
- Giải bằng các phương pháp ở cơ học kết cấu đã học. a.3) Tính toán cupôn sườn chịu tải trọng không đối xứng (Chịu tải trọng gió)
+ Sơ đồ chịu tải trọng gió: chia làm 4 vùng.
- Vùng II và vùng I V chịu tải trọng đối xứng nên không gây ra chuyển vị cho cupôn
- Vùng I và vùng III chịu tải trọng không đối xứng và cùng một hướng nên gây ra chuyển vị cho cupôn.
+ Phương pháp tính: các vòm nằm trong vùng có tải trọng không đối xứng (I và III ) được quy về 1 vòm tương đương đặt vào trọng tâm vùng.
Lưu ý:
- Tải trọng gió tác dông lên vòm tương đương gồm hai thành phần: thành phần gió hút ở đỉnh là đối xứng, thành phần gió ở chân vòm là không đối xứng (TCVN 2737:1995 tải trọng và tác động);
- Khi xét đến sự làm việc tổng thể của cupôn, các vòm nằm ở cung II và IV sẽ ngăn cản chuyển vị ngang và đứng của đỉnh vòm, nên bố trí gối đàn hồi tại đỉnh vòm
+ Sơ đồ tính: Với .
J : mô men quán tính của 1 vòm.
: góc của vòm i so với vòm tương đương.
m: số vòm trong vùng chịu tải trọng không đối xứng.
+ Nội lực: Nội lực vòm bất kỳ = Nội lực vòm tương đương
b> Tính toán cu pôn sườn vòng
+ Giằng cupôn sườn nhưng xà gồ vòng làm 2 nhiệm vụ:
- Đè tấm mái.
- Tham gia chịu lực giống như vành chân.
+ Liên kết sườn vòng với sườn hướng tâm thường dùng khớp.
+ Xà gồ vòng có tiết diện đặc hoặc rỗng (dạng dàn).
+ Tính toán:
- Vành chân còng như sườn vòng được thay bằng thanh quy ước cho 1 vòm phẳng.
- Về sơ đồ tính: hệ có nhiều ẩn số.
- Giải hệ phương trình n ẩn (n là số thanh căng quy ước)
- Tải trọng gió: tương tự cu pôn sườn.
c> Tính toán cu pôn lưới + Là 1 dạng của kết cấu vá lưới. + Kết cấu gồm sườn hướng tâm, xà gồ vòng và thanh chéo, các thanh đều là thép ống, liên kết khớp tại nút. + Nội lực trong thanh chủ yếu là lực trục (Mcb rất bé). + Nội lực dàn đều trên bề mặt cu pôn. + Nhỏ nhất trong 3 loại kể trên. + Cấu tạo nút phức tạp hơn + Mặt ngoài chia ô theo nhiều dạng:
a. sườn, xà gồ và 2 thanh chéo
b. chia ô hình quả chám.
c. chia ô kiểu sao.
Để tính toán kích thước thanh ngang trong cấu trúc vỏ lưới ta có thể dùng phần mềm ziptiedomes.com. Trên đây có
Từ một dạng mái vòm mà phần mềm cho sẵn ta có
thể chọn 1 mẫu tùy ý. Phần mềm sẽ cho ra định
dạng lưới phẳng của mái vòm bằng cách phân tách
thành các mảng hình tam giác giống nhau sau đó
tính toán độ dài các thanh chịu lực để cho ra hệ
kết cấu tương xứng.

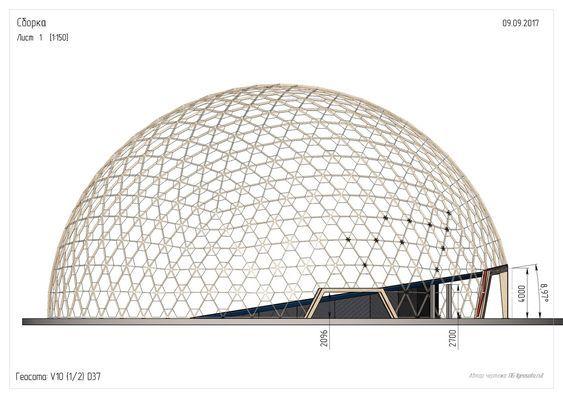

VD: Ta chọn hệ 6V Geodesic Dome. Từ diagram ta thấy được cấu trúc được tạo nên từ 6 mảng tam giác đều nhau
ở phần trên. Ta có thể nhập kích thước thanh A, hệ thống sẽ tự động tính
toán ra các thanh còn lại B,C,D,E,...
Nguồn: https://www.ziptiedomes.com/
Ngoài ra, ta có thể sử dụng các phần mềm như SAP 2000 Tutorial Analysis, ETABS, Robot Structural Analysis
Professional 2022,... sử dụng kết hợp với Autocad
Từ mái vòm ta dự kiến ta sử dụng cad để đo gốc, R, T, Z kích thước sơ phát sẽ xây dựng và ok. Sau đó, ta nhập thông số về độ dày và vật liệu cần xây và oke. Phần mềm sẽ tự động tạo ra hệ khung như mong muốn. Ta tiếp tục chọn và tùy chỉnh tiết diện phù hợp. Sau khi dựng xong được kết cấu mong muốn ta chạy Display Deformed Shape và Display Shell
Stresses ta sẽ thấy thông số chịu lực của các thanh ngang để biết được cấu trúc có khả thi hay không
Nguồn: SAP2000 TutorialAnalysis
C. Cho nhận xét và cảm nghĩ về môn học kết cấu mới.
Qua môn học Kết cấu mới ta thấy được cái nhìn tổng quan về hệ kết cấu mái trong công trình và khả năng chịu lực cũng như những ứng dụng trong từng hệ thống kết cấu, và đánh giá được phương án với kết cấu đã chọn có phù hợp với thể loại cũng như công năng của công trình hay chưa. Từ đó sinh viên nhạy bén hơn trong việc lựa chọn đề tài và hình thức kiến trúc đã chọn ứng với loại kết cấu nào.
Từ nội dung bài tập trên cuối kỳ riêng bản thân em có thêm khả năng phân tích, chọn đọc tài liệu và hiểu rõ hơn về các khía cạnh như khái niệm tổng quan, phân loại, tìm hiểu về công trình, cách tính toán và thi công
của kết cấu mái cupôn. Mái cupôn trong các công trình kiến trúc được xem là một biểu tượng của thẩm mỹ, cái đẹp, sự xuyên suốt trong không gian. Sở dĩ loại kết cấu này được dùng mô tả cái đẹp là vì mỗi hệ thép có
khả năng chịu nén và chịu kéo cao. Lực của hệ giằng là lực phân tán đều nên khả năng đàn hồi của hệ mái luôn ổn định. Thêm vào đó, với cấu trúc vòm ta có thể chia ra thành nhiều mảnh module giống nhau để dễ thi công, lắp ráp. Công trình gắn kết cấu cupôn không những đẹp về thẩm mỹ mà còn giúp có lợi cho việc truyền âm và ánh sáng do tính liên tục của mặt bằng hình tròn. Khả năng vượt nhịp lớn còn giúp tạo ra sự tương tác cộng đồng với văn hóa, kết nối giữa con người với thiên nhiên, con người với bản thân nội tâm và tôn giáo của họ.
Bên cạnh những ưu điểm kể trên, hệ mái cupôn còn có khuyết điểm là khó thi công từng thành phần phải tính toán module riêng biệt để có thể hoàn thành một khối tròn vững chắc. Đồng thời việc cắt vật liệu ốp mái cũng
khá kì công, đòi hỏi tay nghề thợ thi công cao để đảm bảo thiết kế được an toàn, tránh hư hỏng trong thời gian sử dụng. Bên cạnh cách tính truyền thống quy về mặt phẳng. Ngày nay các phần mềm riêng biệt để vẽ các hệ
kết cấu này cũng được ra đời, nhầm đáp ứng nhu cầu học thuật, nghiên cứu và sản xuất hàng loại những mẫu module tiện lợi như không gian lều trại, khu vui chơi giải trí cho thiếu nhi tăng tính cộng đồng cho trẻ em.
Trong thời đại công nghệ hiện đại phát triển, trong tương lai không những thế giới mà cả Việt Nam ta sẽ có
nhiều hơn công trình hiện đại và đầy tính nhân văn sẽ sử dụng hệ kết cấu mái cupôn. Do những ưu điểm vượt
trội mà kết cấu này mang lại, đây hứa hẹn là giải pháp tuyệt vời cho nhiều kiến trúc sư thích tìm kế những
thiết kế mới lạ.
Tài liệu kham khảo
● https://www.archdaily.com/915688/jewel-changi-airport-safdie-architects
● http://bmktcn.com/index.php?option=com_content&task=view&id=9414&Itemid=184
● https://www.archdaily.com/882819/tianjin-binhai-library-mvrdv-plus-tianjin-urban-planning-an d-design-institute
● https://thetowerinfo.com/buildings-list/doha-tower/
● https://www.mvrdv.com/projects/246/tianjin-binhai-library
● https://www.designboom.com/architecture/jean-nouvel-burj-doha-shapes-gulf-citys-skyline/
● https://drive.google.com/file/d/0ByB23PrIKAr4bTZoQ3ZFTDg2aTg/view?resourcekey=0-w6ECJRy
Zn_a7jeVdANZgtA
● http://congtrinhthep.vn/wp-content/uploads/2017/09/ket-cau-thep-nha-nhip-lon.pdf
● https://trantuannam.files.wordpress.com/2019/05/ke1babet-ce1baa4u-mc381i-khc394ng-gian-ce1b ba6a-nhc380-nhe1bb8ap-le1bb9an.pdf
Giáo trình môn kết cấu mới thầy Nguyễn Văn Hiếu
●
Hết!
CREDITS: This presentation template was created by including icons by Flaticon and infographics & images by
ả
Em xin c
m
