Architecte diplômée d’état et adjointe au chargé.e de projet, je mets mes compétences et mon expérience au service du développement des projets, de l’esquisse à la réception des travaux. Créative et organisée, je m’épanouis pleinement dans le travail collaboratif. Les projets à faible impact environnemental, de rénovation de l’existant ou intégrant des solutions durables sont ma principale source de motivation.

Calliope Trouillet architecte D.E.

Expériences professionnelles

Architecte junior - Adjointe au chargé de projet

RSA Architectes, Québec, Canada

Depuis Nov. 2021

Étude de faisabilité, analyse des réglementations, dessin des plans pour toutes les phases des projets, modélisation 3D, suivi de chantier, sur divers projets de rénovation dans les domaines privé, commercial et institutionnel :

• Réfection des sous-sols et mise aux normes de la copropriété Le Laurier, (4,3 M € ), Québec - De la phase esquisse au suivi de chantier

• Réfection de la céramique de l’École secondaire Samuel de Champlain, (1M €) -De la phase esquisse à la livraison des travaux

• Rénovation et réfection des finis de l’École primaire de La Fourmilière, (630 000 €), Québec - De la phases esquisse à la livraison des travaux

• Rénovation de toiture et mise aux normes des foyers de la copropriétés Maison Perthuis Dunière, (360 000 €), Québec - De la phase esquisse à l’appel d’offres

calliope.trouillet@gmail.com

07 81 72 38 61

Lien Linked contactez-moi calliope.trouillet@gmail.com

• Aménagement du salon étudiant, École secondaire Samuel de Champlain, (130 000 €) Québec - De la phases exécution à la livraison.

Stagiaire en architecture

Linkedin / Calliope Trouillet

Portfolio

Logiciels

Suite office

Suite Adobe

AutoCad

SketchUp

Archicad

Revit

Twin Motion

Langues

Français Maternelle

Anglais Niveau B2

Allemand Niveau A2

Espagnol Niveau A2

Centres d’intérêts

Couture et création textile

Yoga

Ski, randonnée

Mars à Juil. 2021

Studio d’architecture SAAR, Tassin-la-Demi-Lune (69)

Assistante de projet pour des projets de logements collectifs dans des contextes urbains, suburbains et ruraux :

• Aménagement des espaces communs et de circulations, à La Tour de Salvagny (69) - phase DCE

• Mise en couleur et annotations de plans de vente et façades extérieures - phase DCE

• Étude de faisabilité, analyse de sites et réglementations d’urbanismes

Stagiaire en architecture

CAUE du Val d’Oise, Pontoise (95)

Juillet à Août 2018

• Plan de ravalement de façades : diagnostic de l’état des façades d’une commune, relevé photographique et documentation géolocalisée

• Etude de faisabilité de l’agrandissement d’une école

• Réalisation d’un carnet de découverte pédagogique de l’œuvre landart, l’ Axe Majeur à Cergy, pour des élèves d’une école primaire.

Formation

Diplôme d’état d’architecte

École Nationale Supérieure d’Architecture de Lyon

Année d’échange universitaire

Hochschule Technik, Wirtshaft und Gestaltung, Constance, Allemagne

Licence en architecture

École Nationale Supérieure d’Architecture de Lyon

Diplôme du Baccalauréat Général série Scientifique

Mention très bien, Lycée Georges Clémenceau, Montpellier

TABLE DES MATIÈRES

01

école de la fourmilière Réfection intérieure

pages 8_11

02

salon é T udian T , école samuel de cH amplain Réaménagement intérieure pages 12_15

03

pavillons du parc Projet d’étude

pages 16_19

04

HaB i T er rue de la Tourelle Rénovation intérieure

pages 22_23

05

agrandissemen T des B locs au Bé Etude de faisabilité pages 24_25

06

H aB i T er la lisi è re Projet d’étude

pages 26_27

07

m aison p erTH uis d unière

Réfection de toiture

pages 30_33

08

r ésidence le laurier

Réfection des sous-sols et mise aux normes

pages 34_37

09

cons T ruc T ion en pisé Mémoire de recherche

pages 38_39

ÉQUIPEMENTS PUBLICS

La Fabrique, Québec

ÉCOLE DE LA FOURMILIÈRE

Réfection intérieure

Projet de réfection intérieure d’une école primaire / Lieu : Ville de Québec / Date : conception, automne 2023 - chantier, été 2024 / Budget : 630 000 € / Surfaces : 1220 m² / Phases : de l’esquisse à la livraison des travaux / Equipe : RSA Architectes Inc. - ch. de projet : M. Y. Daigle / Poste : Adjointe de projet

Photo de la salle de musique

Dans le cadre de la maintenance des bâtiments scolaires, le projet consiste en la réfection intérieure de l’école de la Fourmilière.

Contraints de réaliser les travaux pendant les 2 mois de vacances scolaires, nous avons défini une zone de 12 classes et orienté le choix des matériaux vers des produits à mise en œuvre rapide, comme les dalles de plancher auto-plombantes. L’amélioration des salles de classe se manifeste par le travail sur les plafonds, avec notamment l’insertion de panneaux de feutre acoustique. Les espaces de circulation sont réaménagés pour être, d’une part, plus fonctionnels avec l’ajout de mobilier, et, d’autre part, plus ludiques grâce à l’installation d’un tableau blanc et de tablettes hautes.

Les matériaux choisis constituent un environnement aux nuances neutres permettant d’accueillir les accents de couleurs vives du matériel pédagogique dans les classes et de la signalétique des espaces de circulation.

Élévation des corridors
Photo de l’aménagement des espaces de circulation avec tableau blanc mural

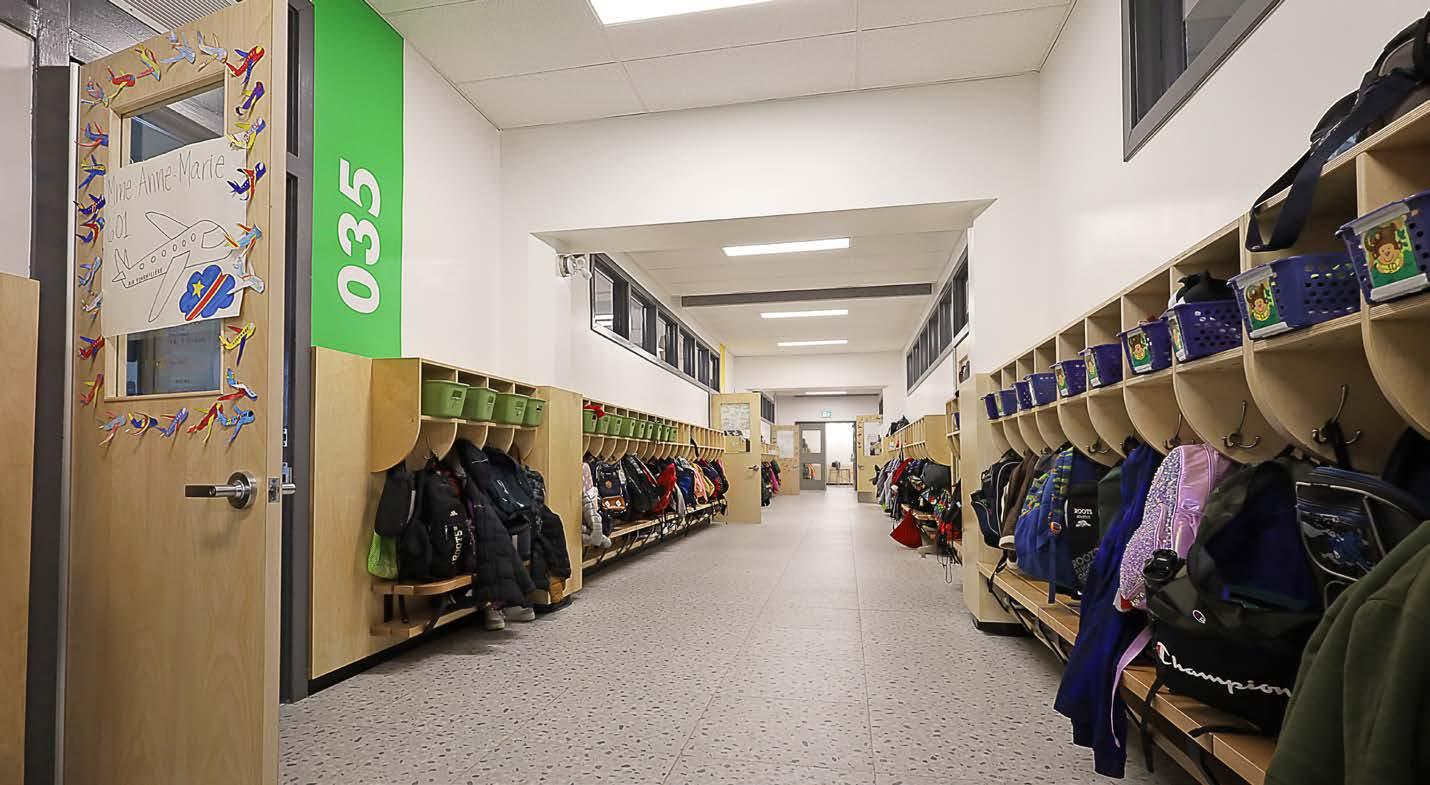

Photo des corridors et de la signalétique des classes
Insertions de feutres
Photo de l’aménagement des espaces de circulation avec tablettes hautes

SALON ÉTUDIANT ÉCOLE SAMUEL DE CHAMPLAIN 02

Réaménagement intérieure

Projet d’aménagement d’un salon étudiant dans un collège / Lieu : Ville de Québec / Date : chantier printemps 2024 / Budget : 130 000 € / Surface : 145 m² / Phases : de l’exécution à la livraison des travaux / RSA Architectes Inc. - ch. de projet : M. Y. Daigle / Poste : Adjointe de projet

Photo du salon étudiant

L’aménagement du salon étudiant dans une partie du hall de l’école a pour objectif d’offrir de nouveaux espaces de convivialité et de restauration aux élèves.

Deux armoires à micro-ondes séparent l’espace détente de l’espace de circulation menant vers le comptoir de la cafétéria. Les banquettes encadrant l’espace sont réalisées sur mesure en contreplaqué de merisier et en stratifié massif pour les assises. Des prises électriques et des chargeurs à induction y sont intégrés. Les nuances de verts du revêtement végétal, des lames acoustiques et du mobilier ont été choisies pour rappeler la couleur signature de l’école.

Le défi de ce projet fut de proposer un espace de qualité, économique, mais surtout solide pour résister aux sollicitations des élèves. Ainsi, une attention particulière a été portée aux systèmes de fixation des lames acoustiques au plafond.

Écrou en acier inoxydable

anodisé clair 2mm ép. 25mm ht x 13mm int. x 25mm lg

Détail en coupe des banquettes

Coupe transversale de l’aménagement

C7 Nouveaux mobilier pour bacs à plantes intégrés. Voir détails

C8 Revêtement mural en végétation artificielle, fournis et installé par le maître d'ouvrage.

C9 Nouvelles armoires pour micro-onde, voir détails page 4 et 5 et devis. Vérifier la capacité électrique du réseau existant pour le branchement des appareils

C10 Nouvelles banquettes fixes avec dossier, prévoir les services électriques intégrés (prises électriques, prises USB et chargeurs). Voir détail page 4 et 5 et devis

C11 Nouvelles bandes LED fournis et installés par l'entrepreneur électricien, voir devis (section 06 40 00 - Ébénisterie).

C12 Accessoires mécaniques au plafond à réinstaller tel que l'existant

C13 Conserver et ajuster tous les luminaires existants (couleur et intensité réglable sur tous les appareils).

C14 Toute l'alimentation électrique du mobilier doit être encastrée, aucun conduit ne doit être apparent. Réaliser un soufflage avec des montants en bois 64 mm et un panneau de contreplaqué de merisier russe 12 mm, fini vernis mat, voir devis.

C15 Installer un nouveau soufflage en contreplaqué recouvert de stratifié sur la fixation du cadre de la porte grillagée.Voir détail page 5

C16 Sabler le facia du comptoir et le peinturer avec une peinture époxydique, couleur P2, voir devis.

C17 Peinturer l'ossature de suspension des plafonds existant, couleur P1, voir zone identifiée en plan et devis. Fournir et installer les nouvelles tuiles acoustiques et les moulures nécessaires dans toute cette zone. Voir devis.

C18 Ajuster le treillis existant en retirant les 2 sections de treillis secondaires de ±305 mm afin d'obtenir une tuile de plafond acoustique de ±305 mm x 1220mm.

C19 Démanteler les tables fixes, noter l'emplacement et l'orientation de chaque table pour les réinstaller à l'identique. 7 tables à restaurer et 7 tables à restaurer + dessus de table à remplacer. (La restauration ne pourra être réalisée à l'intérieur de l'école.)

- Remplacer le dessus des tables sélectionnées conjointement avec l'architecte et le maître d'ouvrage en début de chantier. Construire les nouvelles surfaces en merisier massif de même dimension (largeur, longueur et épaisseur) que les tables existantes. Prévoir des traits de scies longitudinaux sous les nouvelles surfaces @ ±200mm c/c, sans que les traits ne soient visibles aux extrémités. Prévoir également 2 bandes d’acier de renfort de 25mm de largeur sur les côtés courts de la table, épaisseur 3mm, peintes couleur P2, vissées à 100mm c/c sur la face inférieure des nouvelles tables (à ± 200mm de chaque extrémité) pour assurer la stabilité à long terme du laminage - Gratter, sabler et peinturer tous les éléments de la structure métallique de toutes les tables, couleur P2. - Sabler tous les bancs et le reste des tables jusqu'au bois nu et appliquer un vernis transparent fini satiné, voir devis. - Réinstaller toutes les tables au même emplacement, avec des boulons expansifs, prendre les précautions nécessaires pour ne pas abîmer le revêtement en céramique existant.

C22 Conserver et protéger la caméra existante.

C20 Nouveau mobilier à installer, module simple micro-onde à fixer au mur, voir détails page 5 C21 Écran déroulable existant à démonter et réinstaller. Postion à coordonner avec le maître d'ouvrage.

C23 Conserver et protéger le haut-parleur existant.

C24 Eléments mécaniques existants à peinturer, couleur P1, voir devis.

C25 Nouveau mobilier à installer, module double micro-onde à fixer au mur, voir détails page 5

C26 Réinstaller les distributrices de boissons, installer une équerre métallique pour les fixer.

C27 Fournir et installer des chargeurs à induction encastré, prévoir un marquage à chaud d'un logo sur le dessus du panneau de contreplaqué. Fixer le dessus de la banquette avec des assemblages mécaniques robustes permettant de l'enlever et de le réinstaller pour l'accès aux équipements électriques du mobilier. Voir dessin vectoriel page 5 et détails

Voir devis

Élévation des armoires à micro-ondes

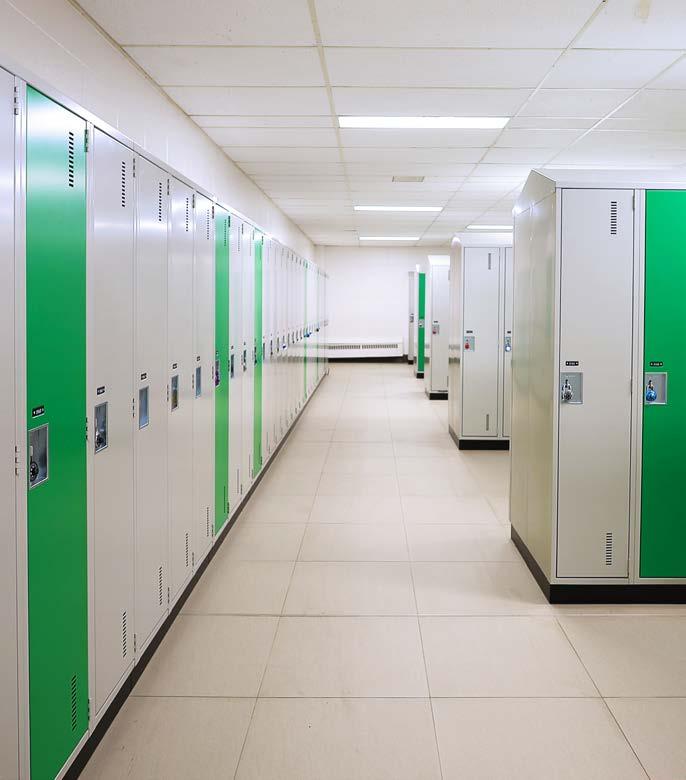

Remplacement des casiers

Espace salon et lames acoustiques

LES PAVILLONS DU PARC 03

Projet d’étude

Relations des pavillons aux espaces publics, axonométrie

Projet d’architecture de fin d’étude / Lieu : Marnaz (74), Vallée de l’Arve / Date : Printemps 2021 / Enseignants : M. B. Roueff, M. S. Barriquand / Programme de services publics : restaurant collectif d’entreprises, atelier vélo, épicerie, caféteria-bar

Ce projet d’équipements s’inscrit dans le cadre du renouvellement d’une zone industrielle de la vallée de l’Arve en un espace urbain multifonctionnel.

Les pavillons du parc constituent un pôle offrant des services à différents usagers du quartier : travailleurs, promeneurs et résidents. Ils sont implantés autour d’un espace public central arboré. Traversé et fréquenté par les habitants, ce parc central devient un lieu d’articulation entre l’urbain et les espaces boisés du bord de la rivière. Les bâtiments se démarquent de leur environnement par la géométrie des toitures qui offre des volumes intérieurs singuliers.

Le système constructif en terre allégée (ossature bois et remplissage de terre crue et de paille) permet de travailler l’épaisseur de l’enveloppe. Les parois ont un aspect uniforme, à l’intérieur comme à l’extérieur, et elles remplissent de nombreuses fonctions : isolation thermique et phonique, inertie et régulation hygrométrique.

Coupe des pavillons et de l’espace parc Perspective

Détail constructif : Ossature bois et terre allégée, coupe, plan et élévation

Coupe transversale du restaurant collectif d’entreprise

LOGEMENTS

Rue résidentielle, Vieux Québec

Liste des dessins

Liste des dessins

1- PRÉSENTATION

1- PRÉSENTATION

- Schéma de localisation

- Schéma de localisation

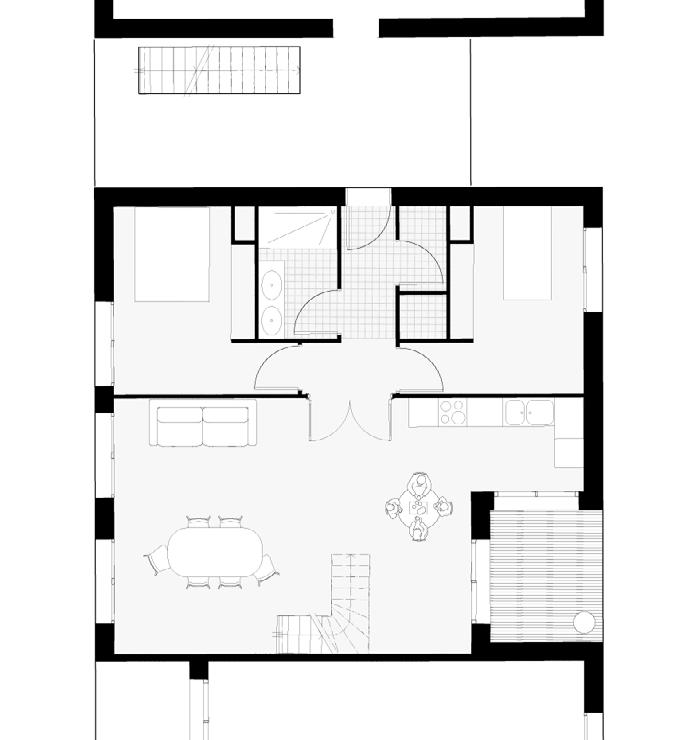

- Plan d'aménagement rdc

- Plan d'aménagement rdc

- Plan d'aménagement sous-sol

- Plan d'aménagement sous-sol

2- PLAN EXISTANT:

2- PLAN EXISTANT:

- Plan du Rez-de-chaussée

- Plan du Sous-sol

- Plan du Rez-de-chaussée - Plan du Sous-sol

3- PLAN DE CONSTRUCTION:

3- PLAN DE CONSTRUCTION:

- Plan du Rez-de-chaussée - Plan du Sous-sol

- ÉLÉVATION INTÉRIEURE SOUS-SOL

- Plan du Rez-de-chaussée - Plan du Sous-sol - ÉLÉVATION INTÉRIEURE SOUS-SOL

4- PLAN DES FINIS:

4- PLAN DES FINIS:

- Plan du Rez-de-chaussée

- Plan du Rez-de-chaussée

- Plan du Sous-sol

- Plan du Sous-sol

- ÉLÉVATIONS MOBILIER CUISINE

- ÉLÉVATIONS MOBILIER CUISINE

5- SCHÉMA ÉLECTRIQUE :

5- SCHÉMA ÉLECTRIQUE :

- Schéma du Rez-de-chaussée

- Schéma du Rez-de-chaussée

- Schéma du Sous-sol

- ÉLÉVATIONS SALLE DE BAIN

- Schéma du Sous-sol - ÉLÉVATIONS SALLE DE BAIN

6- DÉTAILS TYPE CLOISONS - ÉLÉVATIONS PORTES

6- DÉTAILS TYPE CLOISONS - ÉLÉVATIONS PORTES

HABITER RUE LATOURELLE

RuedeLaTourelle

Projet de rénovation intérieure d’un logement dans un bâtiment ancien / Lieu : Ville de Québec / Date : hiver 2023 / Surface : 68 m², typologie T2 / Phases : de l’esquisse à l’exécution / Equipe : bureau RSA Architectes Inc. / Poste : Chargée de projet

Habiter au 554 Rue de La Tourelle Réaménagement intérieur

LÉGENDES DES FINIS

LÉGENDES DES FINIS STR1 STR2

Installer des moulures pour finir chaque surface de céramique murale. Moulure de finition type Schluter _Jolly, fini au choix du client

Installer des moulures pour finir chaque surface de céramique murale. Moulure de finition type Schluter _Jolly, fini au choix du client

Point de départ pose de céramique

Point de départ pose de céramique

STR1 STR2

Fini principale armoire de cuisine au choix du client

Fini principale armoire de cuisine au choix du client

Fini pour coup de pied au choix du client

Fini pour coup de pied au choix du client

Ce projet de rénovation intérieure d’un logement se situe dans un ancien bâtiment de 1882. Les propriétaires souhaitaient notamment changer l’aménagement de la cuisine et ouvrir l’espace de vie sur tout le premier niveau. À l’étage inférieur, la salle de bain a été agrandie et les circulations ainsi que les espaces de rangement ont été redéfinis. Une cloison amovible a été installée pour isoler l’espace chambre du salon télé.

Stratifié de comptoir cuisine au choix du client

Stratifié de comptoir cuisine au choix du client

Fini armoire de salle de bain : au choix du client

Fini armoire de salle de bain : au choix

Plancher en bois existant

À l’écoute des besoins et envies des propriétaires, nous avons pu les orienter dans le choix des matériaux de finition, des faïences et des revêtements de sol. Les murs en pierre apparente du sous-sol ont été ainsi mis en lumière par le choix d’un parquet plus sobre et d’un revêtement en bois clair sur l’un des murs.

l'obtention d'une surface lisse, prête à finir.

- Poser en usine les ferrures des portes, rayons, tiroirs, etc. Sauf indication contraire, les crémaillères doivent être encastrées. - Sauf indication contraire, les tablettes des armoires doivent être réglables. - Recouvrir de laminés de matières plastiques toutes les faces apparentes des ouvrages - Prévoir les renforts nécessaires afin d'éviter la déformation des tablettes et tiroirs sous la charges.

- Prévoir les bandes de clouage et d'ajustement ainsi que tout blocage nécessaire

- Les éléments dans lesquels doivent être encastrés des électroménagers, pièces d'équipement et autres matériels, ou devant être contigus à ces appareils, doivent être réalisés aux dimensions appropriées, qu'on aura obtenues au préalable.

- Une feuille de revêtement intérieur doit être posée dans les armoires et aux endroits indiqués.

crémaillères doivent être encastrées. - Sauf indication contraire, les tablettes des armoires doivent être réglables. - Recouvrir de laminés de matières plastiques toutes les faces apparentes des ouvrages - Prévoir les renforts nécessaires afin d'éviter la déformation des tablettes et tiroirs sous la charges. - Prévoir bandes de clouage et d'ajustement ainsi que tout blocage nécessaire - Les éléments dans lesquels doivent être encastrés des électroménagers, pièces d'équipement et autres matériels, ou devant être contigus à ces appareils, doivent être réalisés aux dimensions appropriées, qu'on aura obtenues au préalable. - Une feuille de revêtement intérieur doit être posée dans les armoires et aux endroits indiqués.

L’aménagement des espaces de vie a été soumis aux contraintes du bâtiment ancien et au respect du budget. Ainsi, les travaux ont ciblé les espaces intérieurs sans impacter la structure d’origine.

Élévation de l’existant contextuelle et enjeux des hauteurs réglrmrntaires

Cette étude de faisabilité concerne la rénovation et l’agrandissement de deux bâtiments de logement dans le quartier dense de SaintJean-Baptiste à Québec. Un propriétaire privé souhaitait modifier ces bâtisses vieillissantes afin d’y augmenter le nombre d’appartements disponibles.

Nous avons esquissé plusieurs scenarii proposant de reconstruire l’un ou l’autre des bâtiments et d’ajouter un étage supplémentaire. Une option permettait de gagner de l’espace grâce à des cages d’escaliers communes et des coursives extérieures pour desservir les étages en demi-niveaux.

Les contraintes réglementaires concernant la hauteur du bâtiment et les quotas de grand logement ont orienté les choix des typologies. Cela nous a conduits dans l’un des cas à proposer trois duplex en rezde-chaussée et à habiter l’espace du vide sanitaire existant.

Coupe schématique
Photo des bâtiments existants

06

HABITER LA LISIÈRE

Projet d’étude

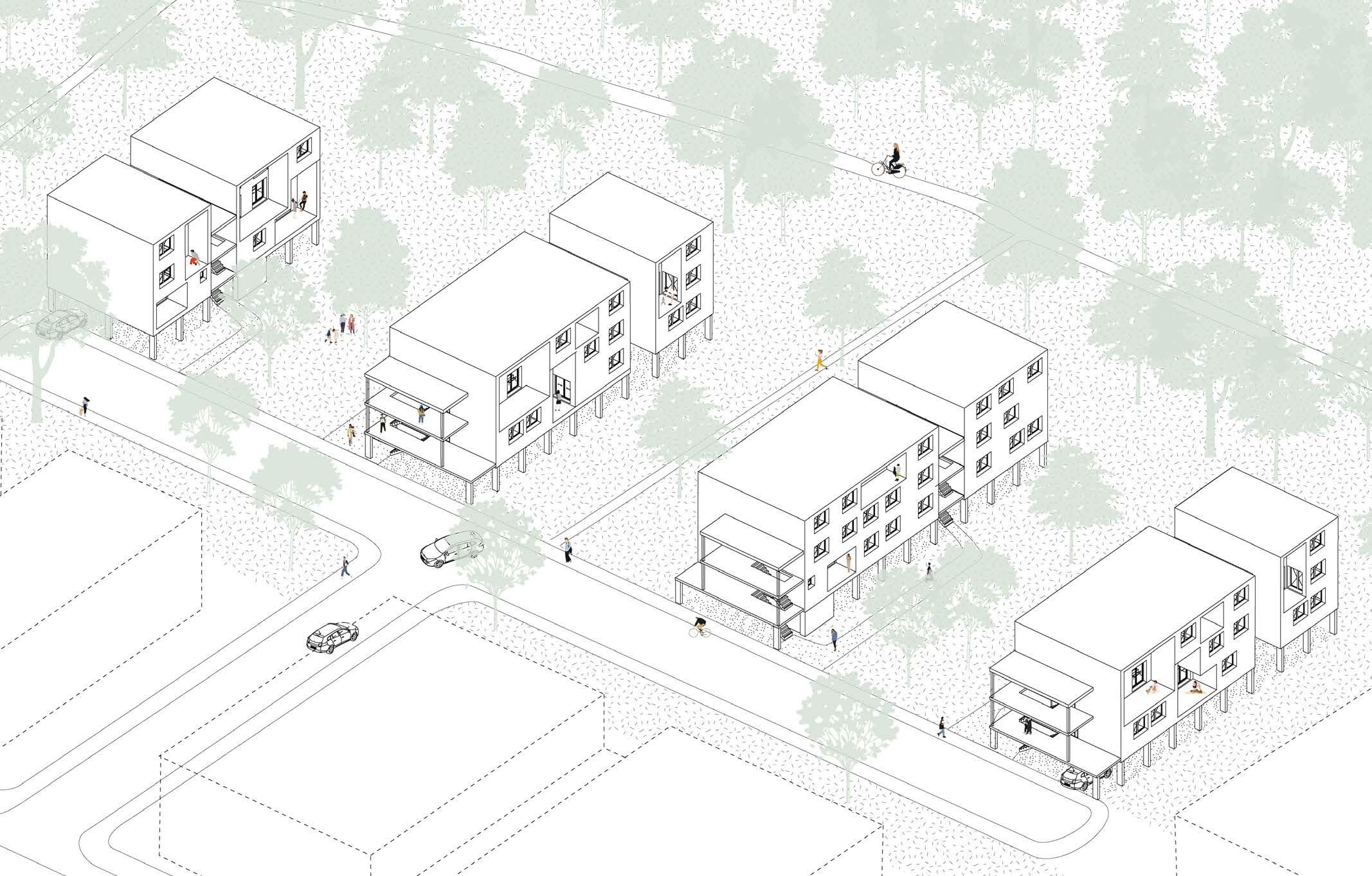

Implantations des logements

Projet d’architecture de fin d’étude / Lieu : Marnaz, (74) Vallée de l’Arve / Date : printemps 2021 / Enseignents : M. B. Roueff, M. S. Barriquand / Programme : Logements semicollectifs de typologies T2, T3, T4 et T5

Dans le cadre de la reconversion d’une zone industrielle en un quartier mixte, ce projet de logements se situe à la lisière de la forêt.

L’implantation en peigne des blocs résidentiels permet une imbrication entre le milieu urbain et les espaces verts. Pour limiter l’imperméabilisation des sols et répondre aux risques d’inondation, les habitations sont sur pilotis et le rez-de-chaussée est dédié aux stationnements. En travaillant une forme urbaine de logements semi-collectifs, l’intention est de favoriser la relation entre l’habitat et l’environnement. Ainsi, desservis par un escalier extérieur formant une faille dans les blocs, les logements de différentes typologies sont tous traversants et agrémentés d’une loggia.

En intégrant une réflexion sur la multiplicité des usages dans l’habitat, certains appartements sont proposés avec un espace séjour à chaque niveau du duplex.

Élévation Est, éch. 1. 100
Coupe
Plan

ENVELOPPES ET TECHNIQUES

Toitures et vue sur le Vieux Québec

MAISON PERTHUIS DUNIÈRE 07

Réfection de toiture

Vue du chantier après la démolition

Réfection des toitures d’une copropriété / Lieu : Ville de Québec / Date : conception hiver 2023 - chantier automne 2024 / Budget : 360 000 € / Surface : 585 m² / Phases : esquisses à l’appel d’offres / RSA Architectes Inc. - ch. de projet : M. S. Simoneau / Poste : Adjointe de projet

- Tôle à la canadienne - Papier goudronné

- Contre plaqué - Ossature de bois

- Isolation en matelas

- Conduit de fumée, voir tableau 1 page 14

D11. Démolir les lanterneaux, jusqu'à la dalle de béton. Composition : - Étanchéité de toiture

- Contreplaqué

- Isolant en matelas et montants de bois

- Planches de bois

D12. Démanteler et récupérer les unités de ventilation. Voir annexe du devis pour les unités de la galerie d'art.

D13. Démolir les écrans et supports des unités de ventilation.

D14. Démanteler le drain

D15. Conserver le larmier existant.

D16. Retirer le larmier existant.

D17. Conduits réfrigérants et câblages électriques à conserver et protéger

D18. Démanteler les luminaires.

D20. Conduits réfrigérants et câblages à démanteler. D21.

NOTES CONSTRUCTION TOITURE

sur dalle de béton, voir détail

C3. Obturer les ouvertures dans le toit en bois avec une ossature en bois et contreplaqué 16 mm d'épais. Ragréer la membrane bicouche.

C4. Membrane d'étanchéité à ragréer ou resurfacer

C5. Nouvelle étanchéité et tôle à la canadienne galvanisé, voir détails

C6. Nouvelle étanchéité et tôle à baguette galvanisé, voir détails

C7. Nouveau capotin en acier galvanisé. Voir détail type à la feuille 5C

C8. Nouveau col de cygne à installer, voir détails

C9. Nouvelles échelles et paliers en acier galvanisé, voir élévations, détails et devis. Prévoir fond de clouage pour chaque attache

C10. Installer nouvelle porte ancestrale en bois, cadre et quincaillerie, voir détails et devis. Ragréer les finis intérieurs.

C11. Nouveau capotin en acier galvanisé avec 4 sortie de ventilation et 2 évents de plomberie soudé. Voir photos sur feuille 3

C13. Reconstruire la terrasse en bois traité même dimension que l'existante, voir détails

C14. Installer un nouveau drain en cuivre avec crépine, voir détail et devis.

C15. Installer une nouvelle crépine en acier galvanisé, voir devis

C16. Installer une membrane de trottoir de circulation, voir devis.

C19. Nouvelle base de lanterneau isolé, et nouveau lanterneau.Voir détails et devis

C21. Réinstaller les thermopompes sur des nouveaux supports métalliques avec coussin d'absorption des vibrations, pour les 3 thermopompes de la galerie d'art prévoir des ressorts antivibration modèle SL de la compagnie Kinetics. Voir devis.

C22. Fournir et installer les écrans architecturales en bois à peinturer, voir élévations.

Les ancrer selon les détails. Voir devis

C25. Faire les travaux nécessaire à l'alimentation électrique des thermopompes.

C26. Fournir et installer un luminaire de remplacement, modèle au choix de l'architecte voir devis.

C27. Nouvelle prise électrique et boîtier électrique étanche.

C29. Installer un nouveau larmier, voir détail et devis

C30. Nouveau dos d'âne, voir devis

C31. Modifier la pente du toit de l'escalier en tôle galvanisé. Voir détail

C28. Prévoir de raccourcir deux sections de garde-corps, peinturer les garde-corps, et réinstaller tel que l'existant. couleur au choix de l'architecte, voir devis

C34. Nouveau garde-corps en acier peint à installer tel que le modèle existant et à fixer au plancher de la terrasse, voir élévation et devis

C35. Câblages et conduit réfrégirants des thermopompes à installer sur les supports, voir détail et devis.

C36. Conserver la prise d'air existante. Débrancher les conduits existants. Ajouter un déflecteur dans la cheminée. Voir détail.

C38. Nouveau parapet et remontée de membrane. Voir détail

C39. Capotin existant à remettre en place après installation de la tôle à la canadienne.

C40. Construire un nouveau linteau et installer la nouvelle fenêtre ancestrale à un volet, voir élévation et détail similaire à la porte

Le projet de réfection de toiture des anciens entrepôts du quartier historique portuaire de Québec, convertis en copropriétés dans les années 80, a pour but de corriger les malfaçons de l’enveloppe et prend en charge la mise aux normes des foyers pour assurer les séparations coupe-feu entre les logements.

Il a été décidé de remplacer les matériaux isolants et la membrane d’étanchéité de la toiture selon la composition existante aux endroits endommagés. Une attention particulière a été portée aux détails de jonction des murs revêtus de tôle à la canadienne avec la toiture basse pour limiter les risques d’infiltration et de condensation.

Visibles depuis la haute-ville, les équipements mécaniques en toiture devaient être dissimulés. Après les échanges avec la commission d’urbanisme, la solution proposée a consisté en des garde-corps d’un style traditionnel en bois peint.

Conduits et cablâge des thermopompes Attaches et vis en acier inoxydable

Pièce de bois traité 140 x 140 x 300 mm ou

Blocs en caoutchouc 228 mm et rail métallique de type Cantruss

Appliquer un préservatif aux extrémités sciées

Tapis de caoutchouc 300 x300 mm pour bloc en bois seulement

Garde-corps en cèdre blanc à peinturer, couleur gris tendre HC-180 de Benjamin Moore, voir devis

Fer "C" 130 mm en acier galvanisé à fixer à la plaque de fermetures

HSS 51x51 mm galvanisé à remplir d'uréthane, prévoir percement Ø19mm à une des extrémités et plaques de fermeture aux extrémités, voir devis

Plot de mastic autour de la colonne, voir devis

Scellant

Plaque soudée au HSS à fixer dans la dalle de béton existante

ÉCRAN TYPE 2 DÉTAIL ANCRAGE 1 : 10 5C 6

Échelle

Garde-corps en cèdre blanc à peinturer, couleur gris tendre HC-180 de Benjamon Moore, voir devis

Barre en acier galvanisé à 800 mm c/c

Fer "C" 150 mm en acier galvanisé à fixer à la plaque de fermetures

HSS 102x102 galvanisé à remplir d'uréthane, prévoir percement Ø19mm à une des extrémités et plaques de fermeture aux extrémités, voir devis

Plot de mastic autour de la colonne, voir devis

Scellant

Barre en acier galvanisé à 800 mm c/c

Remplissage en mastic, voir devis

Mousse d'uréthane

Thermopompes existantes à réinstaller

Appuies des thermopompes avec amortisseurs anti-vibrations, voir devis

Plaque soudée au HSS à fixer dans la dalle de béton existante min

Structure en acier galvanisé, à fixer à la plaque de support

Remplissage en mastic, voir devis

Mousse d'uréthane

ÉCRAN TYPE 1 DÉTAIL ANCRAGE 1 : 10 5C 7

Échelle

Détail en coupe du garde-corps servant d’écran architectural Plan de rénovation de la toiture

Moulure en pvc, tel que Architectural Reveal Bead de Trim tex

DÉMOLITION DÉTAILS TYPE - LANTERNEAU 1 : 5 5B 1

Échelle

1 : 5 5B 2

CONSTRUCTION DÉTAILS TYPE - LANTERNEAU

Échelle

LISTE DES COMPOSITIONS

Tex COMPOSITION SYSTÈME DE TOITURE EXISTANTE

- Membrane de finition soudé

- Membrane de sous couche

- Panneau de support en fibre de vois ignifuge de 13 mm d'épaisseur

- Isolant en Polyisocyanurate 76 mm d'épaisseur

- Pare-vapeur en bitume posé à la vadrouille

- Dalle de béton

- Pontage de bois

T1 COMPOSITION SYSTÈME DE TOITURE T1 Nouveau

- Membrane de finition soudé

- Membrane de sous couche laminée

- Panneau de support en polyisocyanurate 13 mm d'épaisseur

- Isolant en polyisocyanurate 76 mm d'épaisseur

- Pare-vapeur autocollant Existant : - Pare-vapeur en bitume à la vadrouille

- Dalle de béton

- Pontage de bois

T2 COMPOSITION SYSTÈME DE TOITURE T2 Nouveau - Tôle à baguette en acier galvanisé calibre 24 - Baguettes en bois trapézoïdales

- Membrane autocollante

- Panneau de contreplaqué 16 mm d'épaisseur

- Existant - Panneau de support - Structure

M1 COMPOSITION MUR M1

Nouveau

- Tôle à la canadienne en acier galvanisé - Contreplaqué 12 mm d'épaissur

- Fourrure de bois 19x38 mm @ 400 mm c/c

- Membrane d'étanchéité auto-adhésive

Existant :

- Panneau de support - Maçonnerie

M2 COMPOSITION MUR M2 (appentis)

Nouveau

- Tôle à la canadienne en acier galvanisé

- Contreplaqué 12 mm d'épaisseur

- Fourrure de bois 19x38 mm @ 400 mm c/c

- Membrane d'étanchéité auto-adhésive

Existant : - Panneau de support - Structure

M3 COMPOSITION MUR M3 (lanterneau)

Nouveau

- Panneau de gypse 13 mm aux joints traités

- Fourrure de bois 19 x 38 mm

- Pare-vapeur de polyéthylène 0,15 mm aux joints scellés

- Panneau isolant rigide de polystyrène extrudé 51 mm d'épaisseur

- Base préfabriquée en aluminium

M4 COMPOSITION MUR M4 (Muret)

Chevauchement de la nouvelle membrane sur celle existante 150

Larmier en acier galvanisé calibre 26

Moulure de ventilation

Dégarnir le mur existant jusqu'au panneau de support en contreplaqué

Réfection des toitures Modification des foyers

Pare-air autocollant

Bande de départ en acier galvanisé

Moulure perforée

Solin en acier galvanisé calibre 26

Madrier découpé en pente

Bande de retenu métallique

Membrane de transition M4

RÉSIDENCE LE LAURIER

Réfection des sous-sols et mise aux normes

Réfection des niveaux sous-terrains et mise aux normes d’une copropriété / Lieu : Ville de Québec / Date : conception hiver 2023 - chantier 2024 / Budget : 4 300 000 € / Surface : 13 440 m² / Phases : esquisses à suivi de chantier / RSA Architectes Inc. - ch. de projet : M. R. Saillant / Poste : Adjointe de projet

Photo de chantier, sous-sol 1 avant la pose de l’asphalte

SOUS-SOL 1 Plan du sous-sol 1 et aménagement des casiers

Ce projet de rénovation d’un immeuble de copropriété datant des années 60 est composé, d’une part, de la réfection des deux niveaux sous-terrains et, d’autre part de la correction des non-conformités.

Au sous-sol, les modifications principales relevaient de l’ingénierie, avec notamment la reconstruction des dalles de béton. Et notre travail en architecture fut de coordonner les interventions des différents corps d’état et d’améliorer l’aménagement.

Aux étages, une intervention dans chaque appartement a été nécessaire pour le remplacement du câble d’alimentation de l’entrée électrique et l’ajout de têtes de gicleurs encastrées.

Un suivi de chantier régulier et la coopération des professionnels avec les entrepreneurs ont permis de surmonter les défis rencontrés en maintenant le budget et les délais. Enfin, j’ai contribué à la présentation des travaux aux habitants et à la communication avec eux en amont et tout au long des 18 mois du chantier.


Travaux électriques

Détail en coupe des scaliers d’accès à la salle mécanique

2.1. Travaux réalisés Correctifs architecturaux

CONSTRUCTION EN PISÉ PORTEUR 09

Energie, motivation et cohésion d'équipe

LEV

Mémoire de recherche

Acteurs compétents pour réaliser test et calcul pour l'ATEx (type B) pour valider les arches en pisé

Elaboration de référentiel et méthodes de calcul pour répondre aux réglementations LEV

Réseau professionnel : peu répandue et rareté et manque de lisibilité de l'offre des professionnels

Capitalisation des connaissances : faible diffusion et accessibilité des études réalisés

Elaboration de référentiel pour la formation à tous les corps de métiers de la construction

Projet exemple : visibilité de la construction moderne en pisé

Actions de communication de valorisation de projets (prix et awards) et actions de sensibilisation

Formation : absence de l'enseignement de la terre crue dans les formations initiales des professionnels

Image péjorative de la construction en terre crue : méconnaissance et à priori

Réglementation : absence de normes et méthode de calcul

Assurabilité : procédures de validation (ex : ATEx) aux conditions et coûts désavantageux

Economique : surcoût lié à la mise en œuvre et aux procédures de validation réglementaires

Elaboration d'un système d'évaluation des ouvrages accepté parmi les techniques courantes

Investissement de la maîtrise d'ouvrage

Synthèse des résultats : freins et leviers à la construction en terre crue

Mémoire de recherche de fin d’étude / Lieu : ENSA Lyon / Date : hiver 2021 / Problématique : Comment des projets contemporains en pisé porteur se développent-t-ils malgré les freins et les obstacles ? / Enseignant : M. M. Rollin

Ma recherche avait pour objectif de comprendre les caractéristiques du développement de la filière terre crue et de la construction de projets contemporains en pisé. Identifier les freins rencontrés, les solutions trouvées à la réalisation de projets en pisé a permis d’enrichir ma culture des techniques constructives. Pour développer ce mémoire, j’ai choisi de faire dialoguer deux études sur la filière terre crue avec une étude de cas.

Corpus :

L’étude de E. Leylavergne au sein du laboratoire CRAterre : La filière terre crue en France : enjeux, freins et perspectives, 2012

L’étude de montage du Plan National Terre Crue, la Confédération de la Construction en Terre Crue, oct. 2020

Étude de cas : Projet de l’Orangerie, îlot B2, architectes Clément Vergély Architectes et Diener & Diener, entreprise Le Pisé, à Lyon Confluence, 2015-2020

Entretien semi-directif avec Stefan Jeske, architecte chez Clément Vergély Architectes : description du projet architectural, des objectifs et du déroulement de la conception et de la réalisation, explication du rôle des différents acteurs, description des difficultés rencontrées et des moyens mis en œuvre pour finaliser le projet.

Entretien semi-directif avec Nicolas Meunier, maçon piseur dans l’entreprise Le Pisé : explication du travail d’équipe, de la mise en œuvre et de son organisation, description des contraintes principales et des freins liés à l’absence de norme et à la nécessité d’un ATEx.

Coupe de princpe du mur porteur en pisé de l’Orangerie
Façade de l’Orangerie
Chantier, pose des blocs préfabriqués

Turn static files into dynamic content formats.

Create a flipbook
Issuu converts static files into: digital portfolios, online yearbooks, online catalogs, digital photo albums and more. Sign up and create your flipbook.
