Innovativi per tradizione.
Dal 1963 la consulenza applicativa e la vendita dei prodotti che trovate all’interno di questa brochure, sono il nostro mestiere. La nostra missione è proporre soluzioni tecniche affidabili ed innovative per il miglioramento dei vostri processi produttivi. La nostra sede, con magazzino, si trova nella zona
industriale di Brescia. Operiamo in tutti i settori industriali e collaboriamo con aziende di prestigio che, in noi, vedono un partner puntuale e qualificato che mette a vostra disposizione l’esperienza e la conoscenza che derivano da oltre 60 anni di appassionato lavoro.
RAPPRESENTANZE INDUSTRIALI
I NOSTRI PRODOTTI I NOSTRI SERVIZI
Azionamenti
Caldaie industriali
Collettori rotanti
Compressori a vite
Giunti di trasmissione
Inverter
Motori elettrici
Pompe centrifughe
Pompe per vuoto
Riduttori e motoriduttori
Soffianti a canali laterali
Soffiatori volumetrici
Torri di raffreddamento
Turbo compressori
Consulenza applicativa
Dimensionamenti
Studi di fattibilità
Valutazione energetica
Sopralluoghi
Supporto all’avviamento
Ricambistica
Riparazioni
RAPPRESENTANZE INDUSTRIALI
RAPPRESENTANZE INDUSTRIALI
RAPPRESENTANZE INDUSTRIALI
TORRI DI RAFFREDDAMENTO EVAPORATIVE
Torri di raffreddamento evaporative in circuito aperto e circuito chiuso, raffreddatori evaporativi, condensatori evaporativi, dry cooler.

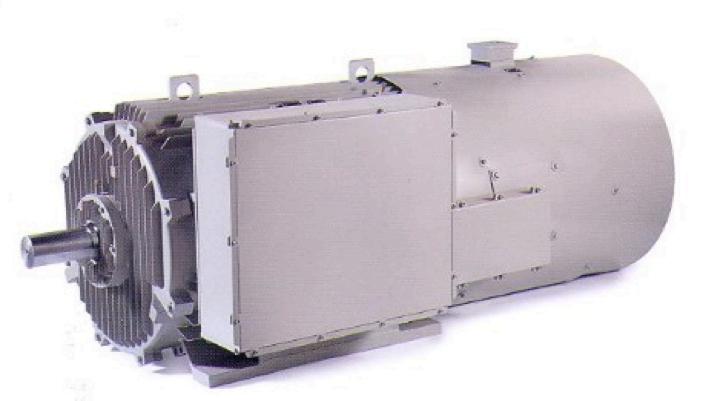

MOTORI ELETTRICI ASINCRONI TRIFASE
Motori elettrici asincroni trifase in bassa tensione con potenze fino a 1000 kW. Semplice polarità, doppia polarità, autofrenanti, antideflagranti, a rotore avvolto, raffreddati a liquido, motori per estrazioni fumi, motori per il settore siderurgico, navale e generatori asincroni per il settore eolico ed idroelettrico.

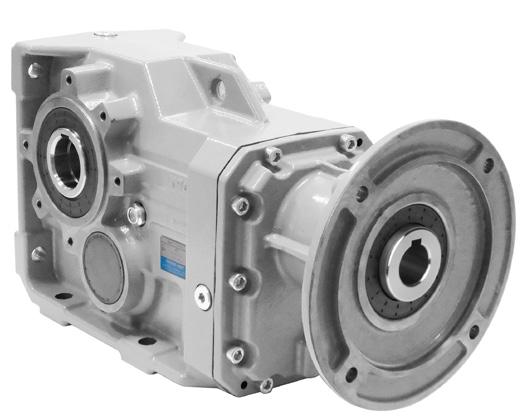

RIDUTTORI
E MOTORIDUTTORI
Riduttori coassiali, riduttori ad assi paralleli, riduttori ad assi ortogonali a coppia conica, riduttori a vite senza fine. Coppia massima trasmissibile 4600 Nm.
AGENTE DI ZONA
AGENTE DI ZONA
RIVENDITORE AUTORIZZATO
RAPPRESENTANZE INDUSTRIALI

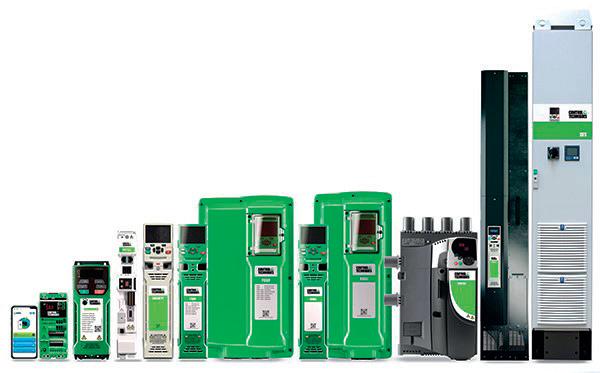

INVERTER, AZIONAMENTI, MOTORI BRUSHLESS
RAPPRESENTANZE INDUSTRIALI RAPPRESENTANZE INDUSTRIALI
RIVENDITORE AUTORIZZATO
Inverter per motori asincroni e sincroni, azionamenti per motori a corrente continua, azionamenti e motori sincroni brushless. Potenze fino a 2800 kW

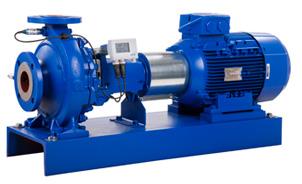

POMPE CENTRIFUGHE NORMALIZZATE
RIVENDITORE
Pompe centrifughe per uso civile ed industriale, valvole, e sistemi di pompaggio. Portata fino a 2280 mc/h. Prevalenza fino a 160 m.c.l.

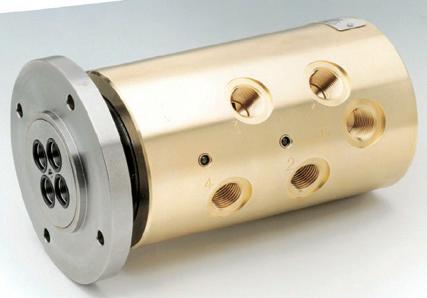

COLLETTORI ROTANTI
RIVENDITORE AUTORIZZATO
Collettori rotanti idonei per le più svariate applicazioni in ambito industriale. Singolo passaggio o multi passaggio, per aria, vuoto, acqua, vapore, fluidi lubrorefrigeranti, olio idraulico, olio diatermico e per applicazioni speciali.
RAPPRESENTANZE INDUSTRIALIRAPPRESENTANZE INDUSTRIALI
SOFFIANTI A VITE
SERIE SIGMA
AGENTE DI ZONA
Soffianti a vite con profilo SIGMA
Portata in aspirazione 180-9600 mc/h
Pressioni fino a 1,1 bar
SOFFIANTI A LOBI COMPRESSORI A VITE
AGENTE DI ZONA
Soffianti a lobi serie OMEGA, compressori a vite serie SIGMA e turbo soffianti Piller Aerator. Aria compressa, gas e soluzioni per il vuoto.
POMPE E TECNOLOGIE PER IL VUOTO
AGENTE DI ZONA
Pompe per vuoto a secco, lubrificate, sistemi per vuoto e turbine. Portate fino a 3000 mc/h, pressione finale fino a 0,05 mbar
MOTORI ELETTRICI ASINCRONI TRIFASE
RIVENDITORE
CALDAIE INDUSTRIALI
AGENTE DI ZONA
Caldaie industriali per la produzione di vapore, acqua surriscaldata, olio diatermico. Generatori di gas caldi. Combustori per l’abbattimento di SOV e COV, rigenerativi e recuperativi.

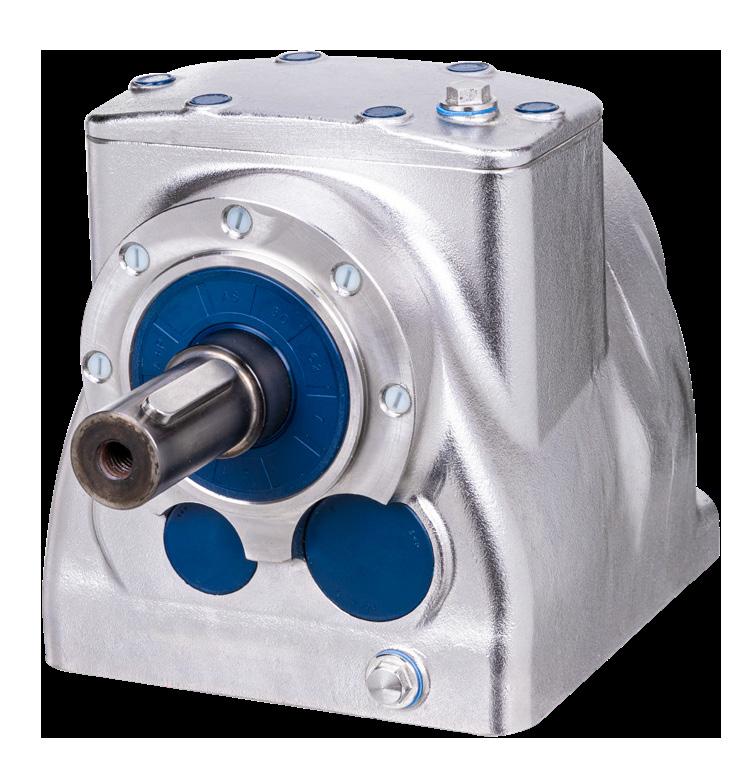

MOTORIDUTTORI IN ACCIAIO INOX
REFERENTE COMMERCIALE
Riduttori, motori e motoriduttori in acciaio inox AISI316

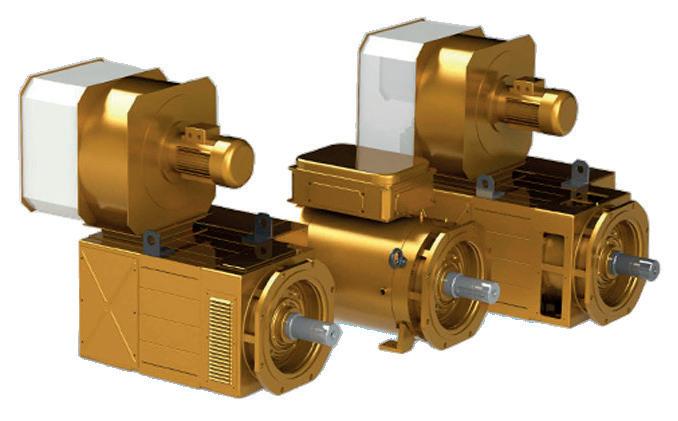

Motori sincroni, asincroni, corrente continua, a riluttanza variabile, wind generator
CALCOLO DELLA POTENZA
RAPPRESENTANZE
SOLLEVAMENTO
P = m*g*V
POTENZA PER ROTAZIONE
P = M*n 9550
TRASLAZIONE PIANO ORIZZONTALE
P = m*g*V*µ
MOMENTO TORCENTE
M = 9550*P(kW) n
CALCOLO DELLA POTENZA ACCELERANTE
TRASLAZIONE
Pa = m*V 2 Ta
ROTAZIONE
Pa = [J(masse com.)2 +J(rotore)]*ω2 Ta
CARICO RADIALE
R = 20000*M*K D
VELOCITÀ ANGOLARE
ω = n*2π T
TRASLAZIONE PIANO INCLINATO
P = m*g*V*µ*sinα
R= Carico radiale in N
M2= Momento torcente in Nm
D= Diametro in (mm)
K= 1(per ruota); 1,25(ingranaggio); 1,5(puleggia cinghia a V)
T = Tempo (sec)
Legenda
P= Potenza (Watt)
m= massa (Kg)
ɳ= rendimento
µ= Coefficiente di attrito
M= Momento torcente (Nm)
n= Giri/1’
g= 9,81 (acc. di gravità)
Pa= Potenza accelerante (Watt)
Ta= Tempo di accelerazione (sec)
J= Inerzia
ω= Velocità angolare (rad/s)
V= Velocità lineare (m/sec)
α= Angolo del piano inclinato
cosα= Coseno dell’angolo α
FORMULE PER MOTORI ELETTRICI
POTENZA ASSORBITA
Pa = V*I*1,73*cosfi
FATTORE DI POTENZA
Cosfi
POTENZA RESA
Pr = V*I*1,73*cosfi*ɳ
In =
CORRENTE ASSORBITA
Pr(kW)*1000
V*I*1,73*Cosfi*ɳ
VELOCITÀ SINCRONA ns= f*120 n° Poli
POTENZE ELETTRICHE IN kW Legenda
P= Potenza nominale
Pa= Potenza assorbita
Pr= Potenza resa
V= Tensione di rete
I= Corrente di targa
In= Corrente nominale
Cosfi= Cos fi
ɳ= rendimento ɳ%= rendimento in %
ns= Giri/1’ sincroni
RAPPRESENTANZE INDUSTRIALI RAPPRESENTANZE INDUSTRIALIRAPPRESENTANZE INDUSTRIALI
CALCOLO DELL’INERZIA
Cilindro pieno ruotante attorno al proprio asse
J = m* de2 8
Cilindro forato ruotante attorno al proprio asse
J = m* ( de2 + di2 ) 8
Cilindro pieno ruotante attorno al proprio asse coincidente con il diametro e passante a metà della sua lunghezza
J = m* ( C2 + de2 ) 12 16
Cilindro forato ruotante attorno al proprio asse coincidente con il diametro e passante a metà della sua lunghezza
( ) J = m* C2 + de2 + di2 12 16
Parallelepipedo ruotante attorno al proprio asse centrale
J = m* ( U2 + S2 ) 12
Cilindro pieno ruotante attorno ad un asse esterno parallelo all’asse del cilindro
J = m* ( de2 + rr2 ) 8
Cilindro forato ruotante attorno ad un asse esterno parallelo all’asse del cilindro
J = m* ( de2 + di2 + rr2 ) 8
Cilindro pieno ruotante attorno ad un asse esterno parallelo al diametro del cilindro
( ) J = m* C2 + de2 + rr2 12 16
Cilindro forato ruotante attorno ad un asse esterno parallelo al diametro del cilindro
( ) J = m* C2 + de2 + di2 + rr2 12 16
Parallelepipedo ruotante attorno ad un asse esterno parallelo all’asse centrale del parallelepipedo
J = m* ( U2 + S2 + rr2 ) 12
TABELLE DI CONVERSIONE
RAPPRESENTANZE
ENERGIA
Unità di misura Valore Valore Unità di misura
kW/h 1 = 860 kCal/h
kW/h 1 = 3600 kJ
kCal/h 1 = 0,00116 kW/h
kCal/h 1 = 4 kJ
kJ 1 = 0,00028 kW/h
kJ 1 = 0,2389 KCal/h
atm
1 = 0,001 bar
1 = 1,013 bar Pascal 1 = 0,00001 bar kPa 1 = 0,01 bar
FLUSSO
di misura
mc/h 1 = 0,01667 mc/1’
mc/h 1 = 1000 Litri/ora
mc/h 1 = 16,667 Litri/minuto
mc/h 1 = 0,2778 Litri/secondo
mc/h 1 = 264,17 gph
VELOCITÀ DI DEFLUSSO CONSIGLIATA
Acqua fredda Velocità
Tubazione aspirante 0,7 - 1,5 m/s
Tubazione premente 1,0 - 2,0 m/s
Acqua calda Velocità
Tubazione aspirante 0,5 - 1,0 m/s
Tubazione premente 1,5 - 3,5 m/s
= 480 mbar mmHg
mmHg
= 610 mbar
= 760 mbar
