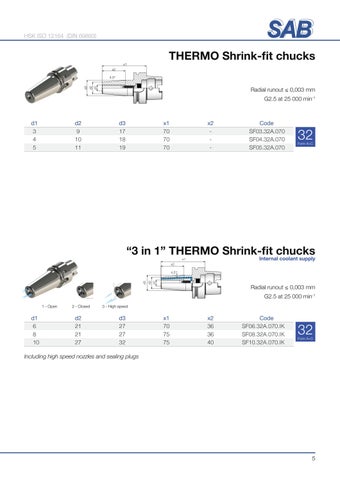

HSK ISO 12164 (DIN 69893)
THERMO Shrink-fit chucks x1 x2
d2 d1
d3
4.5°
Radial runout ≤ 0,003 mm G2.5 at 25 000 min-1
d1 3 4 5
d2 9 10 11
d3 17 18 19
x1 70 70 70
x2 -
Code SF03.32A.070 SF04.32A.070 SF05.32A.070
32
Form A+C
“3 in 1” THERMO Shrink-fit chucks
Internal coolant supply
x1 x2
d2 d1
d3
4.5°
Radial runout ≤ 0,003 mm G2.5 at 25 000 min-1
1 - Open
d1 6 8 10
2 - Closed
d2 21 21 27
3 - High speed
d3 27 27 32
x1 70 75 75
x2 36 36 40
Code SF06.32A.070.IK SF08.32A.070.IK SF10.32A.070.IK
32
Form A+C
Including high speed nozzles and sealing plugs
