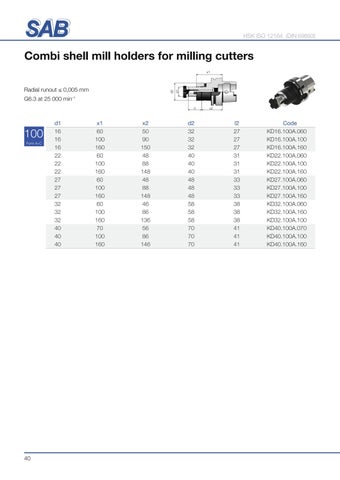

HSK ISO 12164 (DIN 69893)
Combi shell mill holders for milling cutters d2
Radial runout ≤ 0,005 mm
d1
x1
G6.3 at 25 000 min-1 l1
100 Form A+C
40
d1 16 16 16 22 22 22 27 27 27 32 32 32 40 40 40
x1 60 100 160 60 100 160 60 100 160 60 100 160 70 100 160
x2 50 90 150 48 88 148 48 88 148 46 86 136 56 86 146
d2 32 32 32 40 40 40 48 48 48 58 58 58 70 70 70
x2
l2 27 27 27 31 31 31 33 33 33 38 38 38 41 41 41
Code KD16.100A.060 KD16.100A.100 KD16.100A.160 KD22.100A.060 KD22.100A.100 KD22.100A.160 KD27.100A.060 KD27.100A.100 KD27.100A.160 KD32.100A.060 KD32.100A.160 KD32.100A.100 KD40.100A.070 KD40.100A.100 KD40.100A.160
